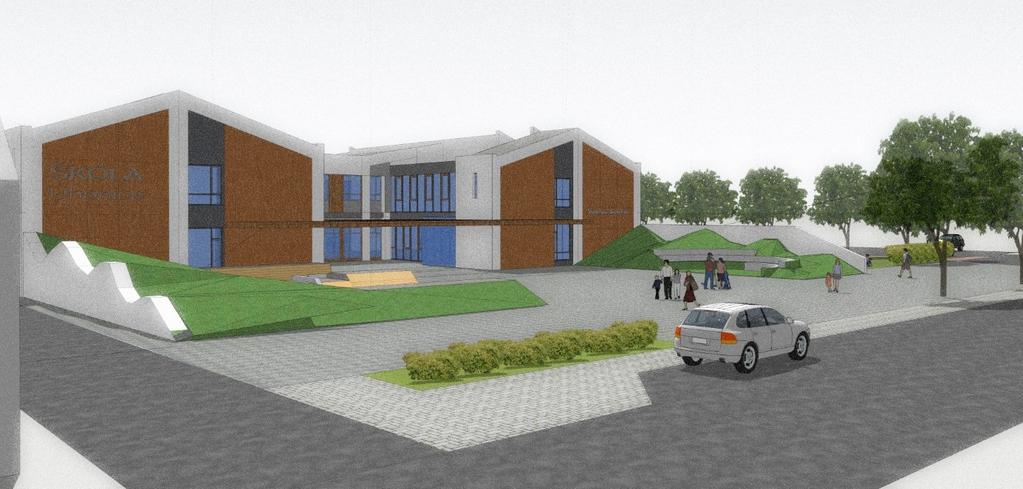

1 Úhonice Nová školní budova ETAPA I ulice Ke Hřišti Architektonická studie Září 2018

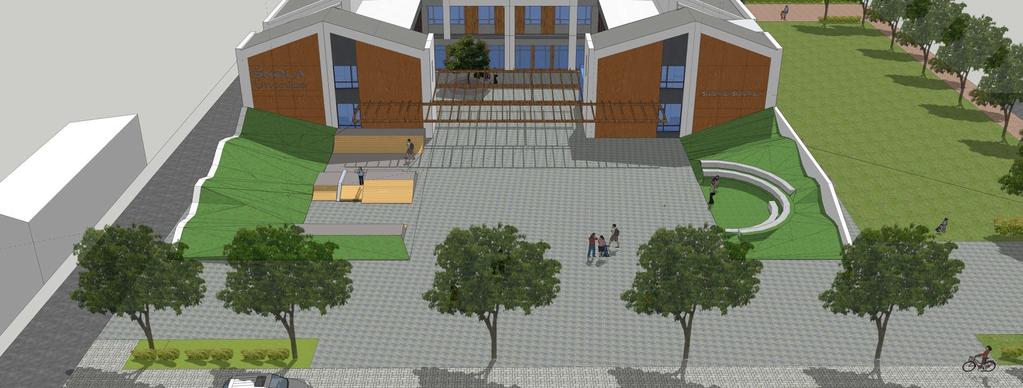

2 Záměr a zadání studie Cílem tohoto dokumentu je vytvoření návrhu 1. etapy základní školy v Úhonicích. Projekt je rozdělen na dvě etapy z důvodu financování. V první etapě by měla být postavena škola pro druhý stupeň (5. 9. třída) se zázemím (kuchyně, jídelna, vrátnice, technické a skladové plochy, ředitelna, kabinety, hygienické zázemí). V souvislosti s úpravou na etapy muselo být vyřešeno, jakým způsobem bude fungovat provoz I. etapy při zachování možnosti dostavět v budoucnosti bez velkých změn v projektu i II. etapu (I. stupeň ZŠ, tělocvičnu). Změnilo se tak hlavně umístění vstupu se zádveřím a v druhém podlaží vznikl nový koridor propojující obě křídla, zatímco v původním záměru byla snaha obě křídla spíše oddělit. Součástí návrhu je pojednání zkrácených severních pavilónů a rozlehlého prázdného prostoru, který zkrácením vzniká. Do tohoto prostoru navrhujeme parkové úpravy a herní prvky pro mládež. Může se jednat o výběr či kombinaci z dále vyjmenovaných prvků: překážky pro jízdu na skateu (malý skate park), venkovní amfiteátr plocha na sezení, venkovní pódium, boulder nízká lezecká stěna, terénní nerovnosti (členitost, možnost sezení), apod. Dispoziční a provozní řešení Návrh školy s úpravou rozsahu je navržen pouze pro II. stupeň třída povinné školní docházky. Záměr zachovává v plném rozsahu kuchyň a jídelnu. Celkový počet učeben se snižuje z 12 na 6. Ruší se navíc speciální učebna (výtvarna), knihovna, družina, klub a reprezentativní prostory u vchodu. Vchod se nyní nachází uvnitř atria, pro zajištění bezbarierovosti bude využit schodolez do druhého nadzemního podlaží. Výtah bude realizován až v II. etapě na původním místě. Šatny jsou přesunuty do prostoru původní klubovny a družiny, ve sníženém počtu skříněk (počet odpovídá počtu žáků II. stupně.) V původním rozsahu zůstávají WC, které v případě 2.NP budou částečně dočasně použity jako WC pro učitele. Přesunuje se ředitelna, sborovna, sekretariát, kabinety; učitelé budou využívat jako šatnu kabinet či sborovnu. SO 01-1 NP 1.01 Zádveří přesunuto (dočasná konstrukce samonosná) 1.02 Vrátnice přesunuto V01 Výtah zrušeno 1.03 Hala zrušeno 1.04 Hala I. stupeň zrušeno a b Speciální učebna (výtvarna) zrušena 1.07 Sklad pomůcek zrušen

3 1.08 Sklad učebnic přesunut 1.09 Šatna I. stupeň zrušeno 1.10 WC dívky zachováno 1.11 WC dívky handicap zachováno 1.12 Schodiště zachováno 1.13 Chodba zachováno 1.14 WC chlapci handicap zachováno 1.15 WC chlapci zachováno 1.17 Klub zrušeno a nahrazeno šatnou žáci 1.18 Družina zrušeno a nahrazeno šatnou žáci 1.19 Jídelna zachováno v plném rozsahu 1.21 Šatna žáci zrušeno 1.22 Chodba zrušeno 1.23 Hala II. stupeň zrušeno 1.24 Šatna žáci přesunuto (1.17) 1.25 Knihovna zrušeno 1.25a Knihovna zrušeno 1.26 Zázemí knihovny zrušeno 1.27 Sklad učebnic přesunuto 1.28 Šatna žáci přesunuto (1.18) 1.29 Sklad kancelářských potřeb zachováno 1.30 Schodiště zachováno kuchyně + zázemí zachováno v plném rozsahu SO 01 2 NP 2.01 Chodba zrušeno V02 Výtah zrušeno 2.02 Ředitelna přesunuto do J křídla 2.03 Server přesunuto do J křídla 2.04 WC učitelé (2.31 a 2.10)

4 2.05 sklad školních potřeb - zrušeno 2.06 kabinet přesunuto 2.07 kabinet přesunuto 2.08 Kmenová učebna zrušeno bez náhrady 2.09 Kmenová učebna zrušeno bez náhrady 2.10 WC dívky zachováno (dočasně funkce WC učitelé) 2.10a hygienická kabina dívky přesunuto (2.29) 2.11 Schodiště zachováno 2.11a Úklidová komora zachováno 2.12 Chodba zachováno 2.13 WC chlapci zachováno 2.14 Kmenová učebna zachováno 2.15 Kmenová učebna zachováno 2.16 Kmenová učebna zachováno 2.17 Speciální učebna zrušeno 2.18 Šatna učitelé zrušeno 2.19 Sborovna přesunuto do J křídla 2.20 Šatna učitelé zrušeno 2.21 Schodiště zachováno 2.22 Chodba zachováno 2.23 Speciální učebna zrušeno 2.24 Kmenová učebna zachováno 2.25 Kmenová učebna zachováno 2.26 Kmenová učebna zachováno 2.27 WC chlapci zrušeno 2.29 WC chlapci handicap přesunuto (2.10a) 2.30 WC dívky handicap zachováno 2.31 WC dívky přesunuto (2.27) dočasně funkce WC učitelé 2.32 Kmenová učebna zrušeno 2.33 Kmenová učebna zrušeno 2.34 Kabinet přesunuto

5 2.35 Kabinet přesunuto 2.36 Sklad školních potřeb zrušeno 2.37 WC učitelé přesunuto (2.31 a 2.10) 2.38 Sekretariát přesunuto do J křídla Technická a technologická zařízení stavby 2.1 Zdravotechnika Studená voda Úpravou dojde ke změně páteřní trasy vedení SV v prvním nadzemním podlaží ze severního do spodního (jižního křídla). Dojde k úbytku části zařizovacích předmětů Teplá voda Úpravou dojde ke změně páteřní trasy vedení SV v prvním nadzemním podlaží ze severního do spodního (jižního křídla). Dojde k úbytku části zařizovacích předmětů Požární voda Úpravou dojde ke změně páteřní trasy vedení SV v prvním nadzemním podlaží ze severního do spodního (jižního křídla). Jinak se navrhované řešení neliší Kanalizace splašková Úbytek zařizovacích předmětů, jinak beze změny Kanalizace dešťová Úprava trasy Kanalizace tuková Beze změny Plynovod Beze změny 2.2 Vytápění Úpravou dojde ke změně páteřní trasy vedení SV v prvním nadzemním podlaží ze severního do spodního (jižního křídla). Úbytek či změna velikosti některých otopných těles. 2.3 Vzduchotechnika Vzhledem k decentralizovanému řešení vzduchotechniky úpravou dojde pouze k úbytku části lokálních VZT jednotek. 2.4 Chlazení Přesun chladicí jednotky serveru (na střeše)

6 2.5 Silnoproudá elektroinstalace Úbytek části svítidel a dalšího zařízení, jinak beze změny Fotovoltaika V I. etapě nebude instalována vzhledem k absenci vhodných ploch, kam panely umístit. 2.6 Slaboproudé systémy Elektronická požární signalizace a evakuační rozhlas Nutný přesun ovládacího pultu z vrátnice, dochází k přesunu serverovny. 2.7 Měření a regulace Beze změny 2.8 Gastrotechnika Beze změny 2.9 Požárně bezpečnostní řešení Řešení platné i nadále, nutná úprava umístění některých prvků (pult ERO, ústředna EPS, apod.) Pasivita Celkový původní záměr má za cíl vytvořit pasivní školu. V I. etapě počítáme se zachováním požadavku na pasivitu - zůstává způsob vytápění pomocí tepelných čerpadel, způsob větrání pomocí lokálních vzduchotechnických jednotek, tloušťka zateplení a pečlivé řešení detailů. Bude však třeba prověřit, zda bude do kategorie pasivních domů projekt stále vycházet i po úpravě. Výměry, cena Celkový obestavěný prostor hlavní budovy (SO 01) se snižuje z původních m 3 na m 3 (tj. 60 % z původního obestavěného prostoru). V případě výpočtu nákladů přes cenu za m 3 obestavěného prostoru se cena snižuje ze 109 mil. na cca 65 mil. Kč. Jde o hrubý odhad, který bude muset být upřesněn v dalších fázích projektu.

7

8 Tabulka místností 1.NP SO01 Číslo Plocha Název Druh podlahy Povrch stropu Řez 1-1' SO a 3 3a 4 4a PO PO PO F G ,2 m² Zádveří Keramická dlažba Palubkový podhled ,3 m² Vrátný PVC Palubkový podhled ,2 m² WC dívky Keramická dlažba SDK podhled ,0 m² WC inv Keramická dlažba SDK podhled ,5 m² Schodiště Keramická dlažba Malba ,6 m² Chodba Keramická dlažba Palubkový podhled ,1 m² WC inv Keramická dlažba SDK podhled ,7 m² WC chlapci Keramická dlažba SDK podhled ,3 m² Klub PVC Palubkový/SDK podhled ,2 m² Družina PVC Palubkový/SDK podhled ,0 m² Jídelna PVC Palubkový/SDK podhled ,5 m² Úložné prostory pro potřeby PVC SDK podhled jednotlivých tříd ,3 m² Sklad učebnic PVC SDK podhled ,3 m² Sklad kancelářských potřeb PVC SDK podhled ,1 m² Schodiště Keramická dlažba Malba 1.30a 2,9 m² Úklid Keramická dlažba SDK podhled 1.30b 4,7 m² Rozvodna NN Keramická dlažba Malba ,3 m² Chodba Keramická dlažba Malba ,7 m² Kancelář hospodářky PVC Palubkový podhled ,4 m² Sklad pom. materiálu PVC SDK podhled ,9 m² Úklid Keramická dlažba SDK podhled ,4 m² Mytí bílého nádobí Keramická dlažba Malba ,8 m² Výdej Keramická dlažba Malba ,4 m² Chodba Keramická dlažba Malba ,2 m² Přípravna masa Keramická dlažba Malba ,6 m² Hrubá zelenina Keramická dlažba Malba ,9 m² Odpad Keramická dlažba Malba ,8 m² Šatna Keramická dlažba SDK podhled ,4 m² Sprcha Keramická dlažba SDK podhled ,3 m² WC Keramická dlažba SDK podhled ,5 m² Sklad obalů a přepravek Keramická dlažba Malba ,3 m² Suchý sklad Keramická dlažba Malba ,1 m² Varna Keramická dlažba Malba ,6 m² Mytí černého nádobí Keramická dlažba Malba ,0 m² Technický prostor Keramická dlažba Malba ,3 m² Strojovna VZT Keramická dlažba Malba Celkový součet: 892,5 m² x 160 / O01 O01 O x 160 / O06 O PO O35 O35 O35 O PO PO a 1.30b PO PO 1.48 O H CH Řez B-B' O08 O O03 O05 O08 O06 O05 O32 O I Řez B-B' O J O O b Řez 1-1' SO01 4b K ±0,000 = 390,0 m.n.m. BpV HIP HLAVNÍ PROJEKTANT VIN 112 a.s. A R C H I T E K T O N I C K O P R O J E K Č N Í A T E L I E R V I N O H R A D S K Á 1 1 2, P R A H A 3 T E L / F A X : I Č O : w w w. i k a v i n c z HLAVNÍ ARCHITEKT ZODPOVĚDNÝ PROJEKTANT ČÁSTI Ing. Jindřich HAMPL Ing. arch. Jan ŘEŘICHA Ing. arch. Jan ŘEŘICHA ARCHITEKT VYPRACOVAL HIP Ing. arch. Jan ŘEŘICHA Ing. Petra Vůjtěchová INVESTOR Obec Úhonice Na Návsi 24, Úhonice DATUM 09/2018 ZAKÁZKOVÉ Č ČÍSLO PARÉ AKCE OBSAH Úhonice - Nová školní budova - ETAPA I Ke Hřišti, Úhonice Půdorys 1.NP SO01 STUPEŇ ČÁST DOKUMENTACE STAVEBNÍ OBJEKT SO 01 DSP D.1.1 NAHRAZUJE Č. FORMÁT MĚŘÍTKO - 4 x A4 1 : 100 ČÍSLO VÝKRESU 02

9 Řez 1-1' SO01 Tabulka místností 2.NP Číslo Plocha Název Podlaží Druh podlahy Povrch stropu O35 O a 3 3a 4 4a , PO PO O O11 O11 O11 PO PO a 2.11a ,560 O35 O35 F G H CH ,8 m² Chodba 2.NP Keramická dlažba Palubkový/SDK podhled ,4 m² Ředitelna 2.NP PVC Palubkový podhled ,9 m² Server 2.NP Keramická dlažba SDK podhled ,9 m² Kabinet 2.NP PVC Palubkový/SDK podhled ,4 m² Kabinet 2.NP PVC Palubkový/SDK podhled ,0 m² WC dívky 2.NP Keramická dlažba SDK podhled 2.10a 3,9 m² Hyg. kabina 2.NP Keramická dlažba SDK podhled ,9 m² Schodiště 2.NP Keramická dlažba Malba 2.11a 3,2 m² Úklid 2.NP Keramická dlažba SDK podhled ,1 m² Chodba 2.NP Keramická dlažba Palubkový podhled ,1 m² WC chlapci 2.NP Keramická dlažba SDK podhled ,5 m² Kmenová učebna 2.NP PVC Palubkový/SDK podhled ,1 m² Kmenová učebna 2.NP PVC Palubkový/SDK podhled ,4 m² Speciální učebna 2.NP PVC Palubkový/SDK podhled ,9 m² Sborovna 2.NP PVC Palubkový podhled ,0 m² Schodiště 2.NP Keramická dlažba Malba ,0 m² Chodba 2.NP Keramická dlažba Palubkový podhled ,4 m² Kmenová učebna 2.NP PVC Palubkový/SDK podhled ,2 m² Kmenová učebna 2.NP PVC Palubkový/SDK podhled ,3 m² Kmenová učebna 2.NP PVC Palubkový/SDK podhled ,7 m² WC chlapci 2.NP Keramická dlažba SDK podhled ,1 m² WC handicap chlapci 2.NP Keramická dlažba SDK podhled ,1 m² WC handicap dívky 2.NP Keramická dlažba SDK podhled ,3 m² WC dívky 2.NP Keramická dlažba SDK podhled ,9 m² Kabinet 2.NP PVC Palubkový/SDK podhled ,0 m² Kabinet 2.NP PVC Palubkový/SDK podhled ,6 m² Sekretariát 2.NP PVC Palubkový podhled ,6 m² Chodba 2.NP Celkový součet: 857,7 m² O16 O O O16 I Řez B-B' Řez B-B' O O16 J K O30 O18 O16 O16 O18 O29 2b Řez 1-1' SO01 4b ±0,000 = 390,0 m.n.m. BpV HIP HLAVNÍ PROJEKTANT VIN 112 a.s. A R C H I T E K T O N I C K O P R O J E K Č N Í A T E L I E R V I N O H R A D S K Á 1 1 2, P R A H A 3 T E L / F A X : I Č O : w w w. i k a v i n c z HLAVNÍ ARCHITEKT ZODPOVĚDNÝ PROJEKTANT ČÁSTI Ing. Jindřich HAMPL Ing. arch. Jan ŘEŘICHA Ing. arch. Jan ŘEŘICHA ARCHITEKT VYPRACOVAL HIP Ing. arch. Jan ŘEŘICHA Ing. Petra Vůjtěchová INVESTOR Obec Úhonice Na Návsi 24, Úhonice DATUM 09/2018 ZAKÁZKOVÉ Č ČÍSLO PARÉ AKCE OBSAH Úhonice - Nová školní budova - ETAPA I Ke Hřišti, Úhonice Půdorys 2.NP STUPEŇ ČÁST DOKUMENTACE STAVEBNÍ OBJEKT SO 01 DSP D.1.1 NAHRAZUJE Č. FORMÁT MĚŘÍTKO - 1 : 100 ČÍSLO VÝKRESU 03

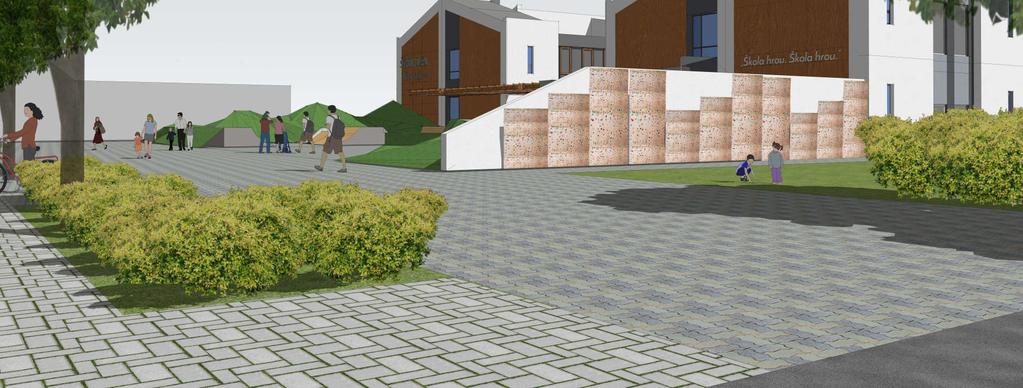

10

11

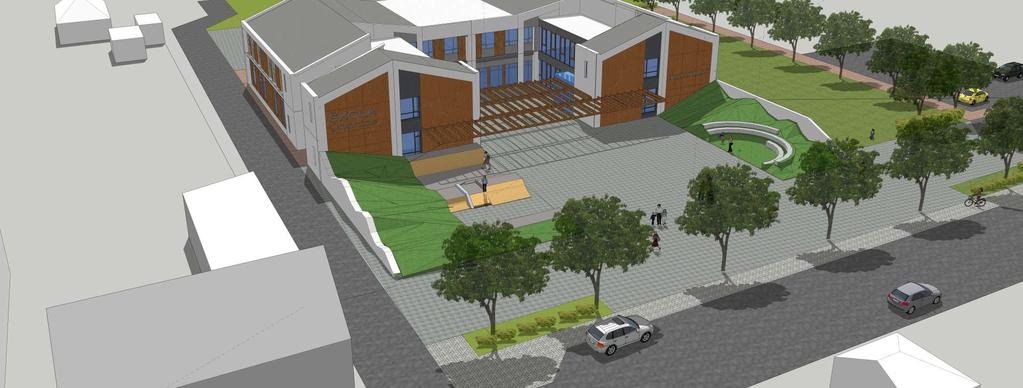

12
