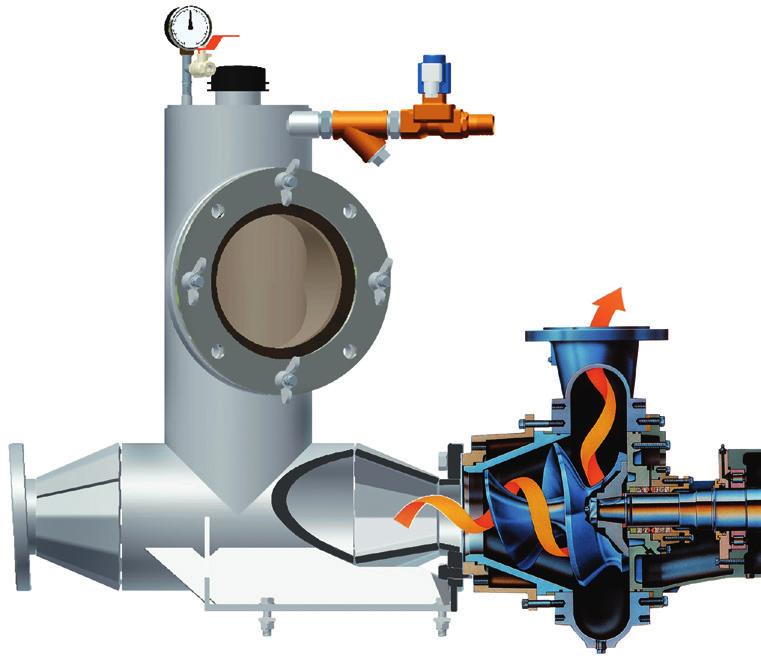

2 SuperBetsy, vyvinuto a vyrobeno odborníky pro odborníky Kvalita a inovace ve spojení s chutí, která nás žene k neustálému zlepšování a k dalšímu vývoji našich produktů, jsou zárukou, díky které dodáváme našim zákazníkům vždy ta nejlepší řešení pro jejich konkrétní aplikace. Díky vývoji, výrobě důležitých dílů, celkové montáži a testování pod jednou střechou, dokážeme vyrábět naše produkty na nejvyšší kvalitativní a technické úrovni. ❷ ❶ Elektronický nasávací systém BetsyPrime Absence pohyblivých dílů v nasávací komoře vede k vynikajícímu zpracování znečištěných kapalin bez toho, aby hrozilo riziko zablokování pohyblivých dílů systému pevnými látkami, které jsou dopravovány společně s kapalinou. Vakuový systém navíc pracuje pouze při poklesu hladiny kapaliny v podtlakové komoře, což zaručuje minimální provozní dobu a prodlužuje životnost. ❶ Elektronický nasávací systém BetsyPrime ❷ Čerpadlo Hidrostal se šroubovým odstředivým kolem Čerpadlo se šroubovým odstředivým kolem SuperBetsy Hidrostal Toto čerpadlo bylo vyvinuto pro čerpání těch nejobtížnějších kalů s vysokým podílem pevných částic. Je možno snadno čerpat viskózní a problematické kapaliny, jako jsou např. znečištěný bentonit a surová odpadní voda. Čerpadlo značky Hidrostal je mimořádně výkonné a potřebný výkon je výrazně menší, než je tomu u jiných srovnatelných kalových čerpadel. Naše velká kulová průchodnost oběžným kolem zaručuje uživateli mnoho hodin bezporuchového provozu při nízké spotřebě paliva. Čerpadlo značky Hidrostal je možno vyrobit v různých materiálových provedeních tak, aby přesně vyhovovalo konkrétnímu účelu.

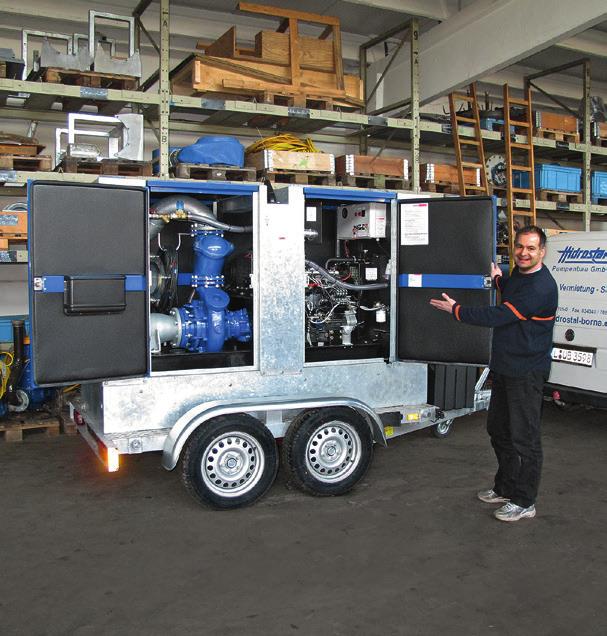

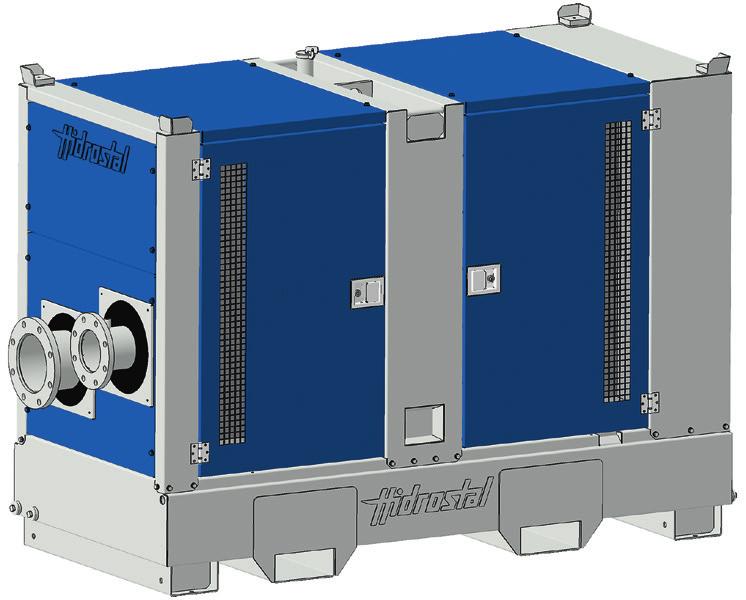

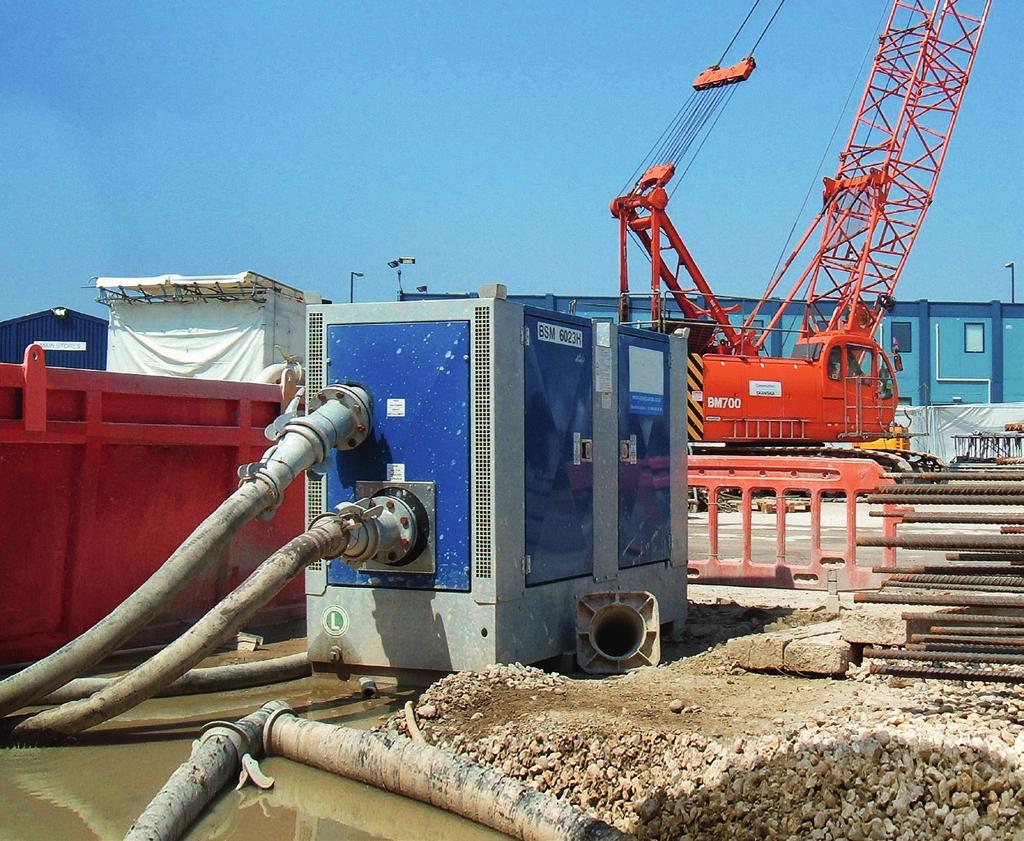

3 Vyvinuto, vyrobeno a testováno v našich evropských dílnách Protihluková skříň SuperBetsy Všechny skříně jsou vyráběny z vysoce hodnotných ocelových desek, které jsou po svařování pozinkovány. Tím je zajištěna dlouhá životnost celé skříně. Při konstrukci byl kladen velký důraz na zvukovou izolaci, čímž bylo docíleno velmi tichého provozu. Spodní konstrukce Těsnění hřídele Všechna čerpadla Super Betsy jsou opatřena velmi kvalitními, dvojitými mechanickými ucpávkami v tandemovém uspořádání, jež jsou ponořené v olejové lázni. To zabraňuje přehřívání těsnících kroužků v provedení SiC/WC (na straně čerpané kapaliny) a SiC/SbC (na straně atmosféry), i když čerpadlo nemá při provozu dostatek čerpané kapaliny. Robustní, žárově pozinkovaná nádoba slouží jako základní rám a úkapová vana pro palivovou nádrž, která je touto konstrukcí chráněna před poškozením. Přepravní oko a otvory pro ližiny vysokozdvižného vozíku přispívají k bezpečnému transportu čerpadla pomocí zdvihacích a přepravních zařízení.

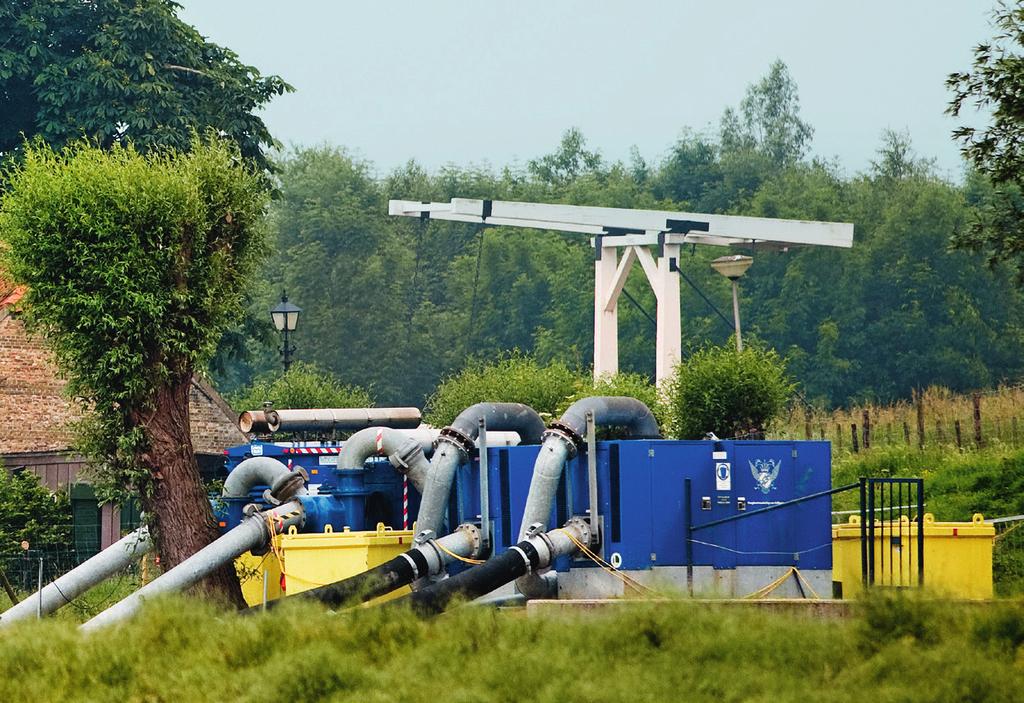

4 Nízké náklady během životního cyklu stroje a úspory paliva díky použití čerpadlového systému SuperBetsy Náklady na energii jsou největší jednotlivou položkou z pohledu nákladů na životní cyklus stroje. Snížením energetické spotřeby čerpadla uvažované přes celou dobu jeho používání lze docílit značných finančních úspor. Čerpadla Betsy vybavená šroubovým oběžným kolem mají velikou průchodnost oběžným kolem a díky ní značnou odolnost vůči ucpání. Běžná čerpadla s vysokou kulovou průchodností, např. Vortex nebo ponorná čerpadla sice mohou nabízet velkou průchodnost, ale nikdy nemohou současně nabídnout vysokou míru odolnosti vůči ucpávání, a rovněž jejich provozní účinnost je spíše nižší. Pro ilustraci přímé úspory nákladů díky nasazení čerpadlového systému SuperBetsy pomůže nejlépe porovnání s jiným čerpadlem. Čerpadlo SuperBetsy 150-EM provozované s 1500 ot./minutu vykazuje při nejlepší účinnosti spotřebu okolo 3 l motorové nafty/hodina. Čerpadlo poháněné naftovým motorem a opatřené oběžným kolem Vortex spotřebuje při srovnatelných čerpacích podmínkách díky nižší účinnosti 7,8 l motorové nafty za hodinu. Průměrnou cenu za jeden litr motorové nafty uvažujme cca. 36,1 Kč. Za 168 hodin (týdenní provozní doba) vykazuje čerpadlo s oběžným kolem Vortex spotřebu cca litrů, což odpovídá nákladům na palivo ve výši ,Kč. Spotřeba paliva našeho čerpadla SuperBetsy činí za stejných podmínek cca. 504 litrů za ,- Kč, což představuje přibližnou úsporu 62 %.

5 Celkové náklady (porovnání po 3000 provozních hodinách) Konkurence SuperBetsy 400-HSD Konkurence SuperBetsy 300-FHD Konkurence SuperBetsy 200-FH Konkurence SuperBetsy 150-EM Konkurence SuperBetsy 100-DH 0% 20% 40% 60% 80% 100% 120% 140% 160% Pořizovací náklady Údržba / Servisní náklady Náklady na motorové palivo Jiné oblasti, ve kterých dosahuje čerpadlo SuperBetsy úspory nákladů 1. Velká, pevně zabudovaná palivová nádrž redukuje nároky na průběžné doplňování paliva, a to zejména o víkendu. Tím je možno zabránit zbytečným pracovním nákladům. 2. Standardizovaná regulace hladiny je instalována u všechmodelů. Tento automatický ovládací systém spouští a vypíná čerpadlo v závislosti na stavu vody. 3. BetsyPrime. Automatický nasávací systém je v provozu pouze tehdy, pokud je to zapotřebí, např. při zahájení čerpacího provozu nebo při provozu s nízkým stavem vody. 4. Z vnějšku nastavitelná hydraulika dovoluje snadné nastavení vzdálenosti mezi opotřebitelným sacím kuželem a oběžným kolem bez nutnosti demontovat celé čerpadlo. 5. Vysoce kvalitní těsnění v olejové lázni v provedení karbid křemíku / karbid wolframu (na straně čerpané kapaliny) nebo karbid křemíku / antimonem modifikovaný uhlík (na straně atmosféry) zajišťují dlouhou provozní životnost a nízké náklady na údržbu. 6. Nízké hlukové emise dovolují instalovat čerpadlo i v prostředí, které je citlivé na hluk, aniž by bylo nutno využívat elektrické systémy. 7. Použití moderních naftových motorů s certifikátem EPA (US Environmental Protection Agency) a EU (Europäische Union) s nízkými požadavky na údržbu. 8. Plně pozinkovaná protihluková skříň se snadným přístupem a s uzamykatelnými dveřmi. Pozinkovaná skříň zabraňuje korozi a je vyrobena robustně tak, aby garantovala dlouholeté použití. 9. Standardizované použití konstrukčních dílů. Všechny konstrukční díly produktů SuperBetsy jsou vyrobeny ve vysoké kvalitě nebo pocházejí od renomovaných dodavatelů. Na požadavek veškerých náhradních dílů dokáže náš útvar servisu a náhradních dílů rychle zareagovat a dodat potřebné díly z našich rozsáhlých skladových zásob. 10. Čerpadla SuperBetsy jsou vyráběna na základě rozsáhlých praktických zkušeností, které jsme získali při pronájmu těchto strojů na různorodých aplikacích

6 Přehled čerpadel SuperBetsy [1/3] Technické parametry 100-DS 150-EM 150-EH Připojovací příruba na sání - výtlaku PN10, DN100 PN10, DN150 PN10, DN150 Maximální čerpací výkon [m3/h] 1500 ot/min: 173 m3/h 2100 ot/min: 240 m3/h 1500 ot/min: 288 m3/h 1650 ot/min: 320 m3/h 1500 ot/min: 324 m3/h 1900 ot/min: 430 m3/h Maximální dopravní výška [m] 1500 ot/min: 15m 2100 ot/min: 35m 1500 ot/min: 24m 1650 ot/min: 30m 1500 ot/min: 28m 1900 ot/min: 44m Maximální nasávací výška [m] 8.5 m 8.5m 8.5m 28ft Ø Kulová průchodnost oběžným kolem [mm] 100 mm 100mm 100mm Výkon vývěvy [m³/h] m3/h 40/63/100 m3/h 40/63/100 m3/h 40/63/100 Typ čerpadla Hidrostal D04R-SMN(1R/3R)+ DDM1W-MQFFT E125-M0(1/3R)+EFM1W-MQFFT E125-H0(1/3R)+EFM1W-MQFFT Materiály oběžného kola 1R: GGG60 / 3R: Cr-Mo ocel 1R: GGG60 / 3R: Cr-Mo ocel 1R: GGG60 / 3R: Cr-Mo ocel Materiál vstupního kužele 1R: GG20 / 3R: Hidrohard 1R: GG20 / 3R: Hidrohard 1R:GG20 / 3R:Hidrohard Těsnění hřídele dvojité těsnění se sběracím kroužkem v olejové lázni na straně média : SiC/WC na straně média : SiC/WC Naftový motor, výrobce a typ Perkins 403D-11 Perkins 403F-11* Perkins 403D-15 Perkins 404D-22 Emisní norma - US Tier [USA dodavatel] 3A / Tier 4 Interim Tier 4 Final* 3A / Tier 4 Interim 3A / Tier 4 Interim Jmenovitý výkon motoru [kw] 8kW při 1500 ot/min 14,6kW při 2100 ot/min 14W při 1500 ot/min 17kWpři 1650 ot/min 18,4kW při 1500 ot/min 26kW při 1900 ot/min Příkon při maximálním zatížení [kw] 4,0kW při 1500 ot/min 13,5kW při 2100 ot/min 10kW při 1500 ot/min 14kW při 1650 ot/min 11kW při 1500 ot/min 25kW při 1900 ot/min Spotřeba paliva za hodinu [litry] 1500 ot/min 1,2 litrů 2100 ot/min 3,6 litrů 1500 ot/min 2,8 litrů 1650 ot/min 3,8litrů 1500 ot/min 3 litrů 1900 ot/min 6,6 litrů Rozsah otáček [ot/min] max & 2100 ot/min max ot/min max ot/min Objem palivové nádrže [litry] 200 litrů 500 litrů 500 litrů Provozní hodiny při plné nádrži cca. 166 hodin při 1500 ot/min cca. 55 hodin při 2100 ot/min cca. 120 hodin při 1500 ot/min cca. 90 hodin při 1650 ot/min cca. 113 hodin při 1500 ot/min cca. 61 hodin při 1900 ot/min Hladina hluku Lwa db(a) 7m 82 db 58 db(a) 87 db 62 db(a) 91 db 66 db(a) Rozměry: délka x šířka x výška [mm] 2256 x 1080 x 1534 mm 2586 x 1140 x 1808 mm 2586 x 1140 x 1808 mm Hmotnost s palivem [kg] 1430 kg 2250 kg 2250 kg Technické změny jsou vyhrazeny

7 Přehled čerpadel SuperBetsy [2/3] Beschreibung 150-ES 150-ESH 150-FS Připojovací příruba na sání - výtlaku PN10, DN200 PN10,DN150 PN10, DN150 PN10, DN200, PN10, DN150 Maximální čerpací výkon [m3/h] 1500 ot/min: 374 m3/h 1900 ot/min: 497 m3/h 1800 ot/min: 237 m3/h 2400 ot/min: 310 m3/h 1500 ot/min: 378 m3/h 1850 ot/min: 468 m3/h Maximální dopravní výška [m] 1500 ot/min: 31m 1900 ot/min: 51m 1800 ot/min: 40m 2400 ot/min: 71m 1500 ot/min: 40m 1850 ot/min: 69m Maximální nasávací výška [m] 8.5m 28ft 8.5m 28ft 8.5m 28ft Ø Kulová průchodnost oběžným kolem [mm] 90mm 75mm 75mm Výkon vývěvy [m³/h] m3/h 40/63/100 m3/h 40/63/100 m3/h 40/63/100 Typ čerpadla Hidrostal E125-S0(1/3R)+EFM1W-MQFFT E125-SH(1/3R)+EFM1W-MQFFT F04K-S0(1R/3R)+FGM1W-XK Materiály oběžného kola 1R: GGG60 / 3R: Cr-Mo ocel 1R: GGG60 / 3R: Cr-Mo ocel 1R: GGG60 / 3R: Cr-Mo ocel Materiál vstupního kužele 1R:GG20 / 3R:Hidrohard 1R:GG20 / 3R:Hidrohard 1R:GG20 / 3R:Hidrohard Těsnění hřídele dvojité těsnění se sběracím kroužkem v olejové lázni Naftový motor, výrobce a typ Perkins 404D-22T Perkins 404D-22 JCB TCAE-55 Emisní norma - US Tier [USA dodavatel] 3A / Tier 4 Interim 3A / Tier 4 Interim 3B / Tier 4 Final Jmenovitý výkon motoru [kw] 24kW při 1500 ot/min 32kW při 1900 ot/min 25kW při 1800 ot/min 31kW při 2400 ot/min 48,7kW při 1500 ot/min 48,1kW při 1850 ot/min Příkon při maximálním zatížení [kw] 15kW při 1500 ot/min 30kW při 1900 ot/min 12kW při 1800 ot/min 28kW při 2400 ot/min 24kW při 1500 ot/min 45kW při 1850 ot/min Spotřeba paliva za hodinu [litry] 1500 ot/min 4 litrů 1900 ot/min 8 litrů 1800 ot/min 3,25 litrů 2400 ot/min 7,5 litrů 1500 ot/min 5,8 litrů 1850 ot/min 9,0 litrů Rozsah otáček [ot/min] max ot/min min ot/min max ot/min max ot/min Objem palivové nádrže [litry] 500 litrů 500 litrů 700 litrů Provozní hodiny při plné nádrži cca. 85 hodin při 1500 ot/min cca. 42 hodin při 1900 ot/min cca. 154 hodin při 1800 ot/min cca. 66 hodin při 2400 ot/min cca. 108 hodin při 1500 ot/min cca. 58 hodin při 1850 ot/min Hladina hluku Lwa db(a) 7m 92 db 67 db(a) 92 db 67 db(a) 91 db 66 db(a) Rozměry: délka x šířka x výška [mm] 2586 x 1140 x 1808 mm 2586 x 1140 x 1808 mm 3169 x 1210 x 1964 mm Hmotnost s palivem [kg] 2250 kg 2550 kg 3130 kg Technické změny jsou vyhrazeny

8 Přehled čerpadel SuperBetsy [3/3] Beschreibung 200-FH 200-ESL 300-FHD 400-HSD Připojovací příruba na sání - výtlaku PN10, DN200 PN10, DN200 PN10, DN300 PN10, DN 400 PN10, DN 400 Maximální čerpací výkon [m3/h] 1500 ot/min: 583 m3/h 1750 ot/min: 684 m3/h 1500 ot/min: 630 m3/h 1800 ot/min: 738 m3/h 1500 ot/min: 1006 m3/h 1650 ot/min: 1150 m3/h 1300 ot/min: 1963 m3/h 1350 ot/min: 2016 m3/h Převodový poměr směrem dolů 1.51 Maximální dopravní výška [m] 1500 ot/min: 39m 1750 ot/min: 53m 1500 ot/min: 22m 1800 ot/min: 32m 1500 ot/min: 29m 1650 ot/min: 36m 1300 ot/min: 38m 1350 ot/min: 42m Maximální nasávací výška [m] 8.5m 8.5m 8.5m 8.5 m Ø Kulová průchodnost oběžným kolem [mm] 115mm 100mm 120mm 150mm Výkon vývěvy [m³/h] m3/h 40/63/100 m3/h 40/63/100 m3/h 40/63/100 m3/h 40/63/100 Typ čerpadla Hidrostal F06K-H03R+FGM1W-XK E08R-SLN(1R/3R)+EFM1W-MQF- FT F10K-HD3R+FGM1W-XK H12K-SD3R+HGM1W-XK Materiály oběžného kola 3R: Cr-Mo ocel 1R: GGG60 / 3R: Cr-Mo ocel 3R: Cr-Mo ocel 3R: Cr-Mo ocel Materiál vstupního kužele 3R:Hidrohard 1R:GG20 / 3R:Hidrohard 3R:Hidrohard 3R:Hidrohard Těsnění hřídele dvojité těsnění se sběracím kroužkem v olejové lázni Naftový motor, výrobce a typ JCB TCAE-55 Perkins 404D-22T JCB TCAE-55 JCB IPU TCAE-93kW Emisní norma - US Tier [USA dodavatel] 3B / Tier 4 Final 3A / Tier 4 Interim 3B / Tier 4 Final 3B / Tier 4 Interim Jmenovitý výkon motoru [kw] 48,7kW při ,2kW při 1750 ot/min 24kW při 1500 ot/min 31kW při 1800 ot/min 48.7kW při 1500 ot/min 48.5kW při 1650 ot/min 80kW při kW při 2040 ot/min Příkon při maximálním zatížení [kw] 28kW při 1500 ot/min 44kW při 1750 ot/min 17kW při 1500 ot/min 28kW při 1800 ot/min 33kW při 1500 ot/min 47kW při 1650 ot/min 60kW při 1963 ot/min 79kW při 2040 ot/min Spotřeba paliva za hodinu [litry] 1500 ot/min 6,8 litrů 1750 ot/min 9,3 litrů 1500 ot/min 4,6 litrů 1800 ot/min 7,6 litrů 1500 ot/min 7,8 litrů 1650 ot/min 9,3 litrů 1963 ot/min 16.2 litrů 2040 ot/min 21.6 litrů Rozsah otáček [ot/min] max ot/min max ot/min max ot/min min ot/min max ot/min Objem palivové nádrže [litry] 700 litrů 500 litrů 700 litrů (with canopy 3) 700 litrů 700 litrů Provozní hodiny při plné nádrži cca. 103 hodin při 1500 ot/min cca. 75 hodin při 1750 ot/min cca. 109 hodin při 1500 ot/min cca. 66 hodin při 1800 ot/min cca. 90 hodin při 1500 ot/min cca. 75 hodin při 1650 ot/min cca. 43 hodin při 1963 ot/min cca. 32 hodin při 2040 ot/min Hladina hluku Lwa db(a) 7m 91 db 66 db(a) 90 db 67 db(a) 90 db 65 db(a) 95 db 70 db(a) Rozměry: délka x šířka x výška [mm] 3169 x 1210 x 1964 mm 2586 x 1140 x 1808 mm 3147 x 1210 x 1964 mm 4943 x 1460 x 2814 mm Hmotnost s palivem [kg] 3130 kg 2300 kg 3430 kg 5130 kg Technické změny jsou vyhrazeny

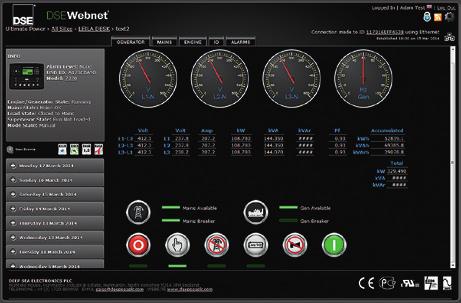

9 Vlastnosti Inovativní monitoring a ovládání Jednoduché ovládání SuperBetsy přes DSE. GPS monitoring lokace čerpadla. Online monitoring a ovládání z PC nebo mobilního telefonu. Programovatelné upozorňovací zprávy přes nebo SMS. Charakteristika Standardní verze Volitelné Uzavřená ve zvukotěsné skříni Vakuová pumpa 40m3/h Sada elektrod měřících hladinu pro automatický chod Digitální DSE ovládací systém (další vstupy / výstupy k dispozici) Baterie Sledování a vyhodnocování napětí baterie Mechanický palivoměr Sledování a vyhodnocování provozního a minimálního tlaku oleje Vyhodnocování provozní teploty chladicí kapaliny a sledování vysokých teplot Sledování a vyhodnocování rychlosti Zařízení splňuje aktuální emisní normy EU Dálkové sledování a ovládání včetně GSM/GPS modemu s anténou, elektronický palivoměr a elektronické sledování rychlosti Speciální úchyty v rozích pro možnost uskladnění čerpadel SuperBetsy stejné velikosti na sebe Výkonější vakuová pumpa se sací kapacitou 63m3/h nebo 100 m3/h Baterie s dvojitou kapacitou Elektronické vyhodnocení tlaku v sacím a výtlačném potrubí Hlavní spínač baterie Ventil pro připojení externí palivové nádrže Na vyžádání Speciální sací a výtlačné přírubové sestavy Design v otevřené verzi bez zvukotěsné skříně Verze na přípojném vozíku Zásuvka pro dodatečné monitorovací zařízení, např. hladinová sonda Dieselové motory splňující normy US EPA Průtokoměr Všechna čerpadla SuperBetsy jsou k dispozici také s elektrickým motorem namísto dieselového.

10 SuperBetsy Křivky 100-DS 150-EM 150-EH 150-ES 150-ESH 150-FS 200-FH 200-ESL 300-FHD SuperBetsy Range Map 400-HSD

11 Čerpadla Hidrostal v provozu Čerpadla Hidrostal jsou díky svým výborným čerpacím vlastnostem používána v četných oborech a průmyslových odvětvích. Čerpají šetrně a s nízkou pulsací nejrůznější kapaliny a látky. Naši specialisté vyberou vhodné kombinace materiálů a individuálně přizpůsobí každé čerpadlo daným podmínkám. Tímto postupem zajišťujeme, že se čerpadla Hidrostal osvědčují i v náročných aplikacích a dosahují tak nejlepších výsledků, pokud jde o účinnost, energetickou efektivnost a nízké náklady na životní cyklus. čerpání bez ucpávání vysoký sací výkon etrné čerpání díky malým třecím silám vysoká účinnost stabilní charakteristika vysoká životnost nízké pulsace kontinuální čerpání úměrné otáčkám vysoká stabilita tlaku ve velkém rozsahu otáček Odpadní voda Průmysl Shromažďování odpadní vody Zpracování odpadní vody a kalu Průmyslová odpadní voda Močůvka Odpadní voda z lodi Papír Celulóza Biomasa Olej a plyn Lepidla Barvy Umělohmotné granuláty Rozpouštědla Třísky a chladicí maziva Solné roztoky Odvodňování a drenáže Bentonit Kanalizační vedení Odvodňování dolů Odběry vody Protipovodňová ochrana Stavebnictví Ovoce Zelenina Živé ryby Pivovarnictví Melasa Oleje a mazadla Želatina Potraviny
