UŽIVATELSKÝ MANUÁL VYSOCE VÝKONÁ 4-KANÁLOVÁ KVADROKOPTÉRA S KAMEROU

Transkript

1 VĚK: 14+ UŽIVATELSKÝ MANUÁL VYSOCE VÝKONÁ 4-KANÁLOVÁ KVADROKOPTÉRA S KAMEROU Před použitím pečlivě čtěte tyto pokyny k používání a ponechte si je pro budoucí použití

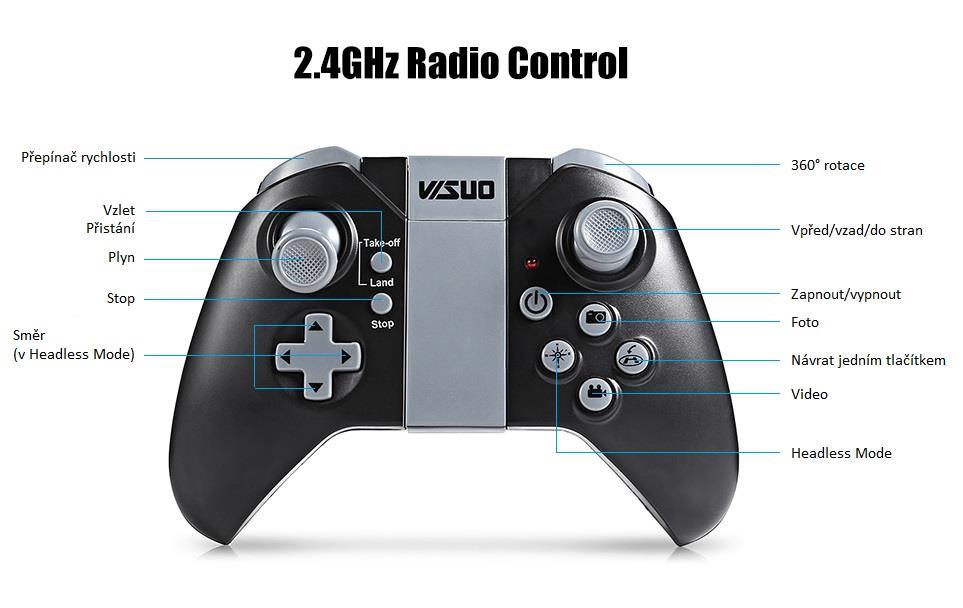

2 1. POPIS OVLADAČE 2. NASTAVENÍ OVLADAČE / DRONU INSTALACE BATERIÍ DO OVLADAČE 1. Odšroubujte kryt baterií a vlože 3x AA baterie. Ujistěte se, že je vkládáte se správnou polaritou tak, jako je ukázáno na obrázku. 2. Přišroubujte zpět kryt baterií 3. SKLÁDÁNÍ RAMEN DRONU SKLÁDEJTE RAMENA V ČÍSLOVANÉM POŘADÍ DLE OBRÁZKU

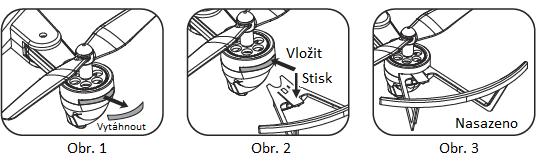

3 4. INSTALACE OCHRANY VRTULÍ Vytáhněte krytku dle obr. 1 a stiskněte uzamykací plošku na ochraně a zároveň vložte ochranu dle obr. 2. Na obr. 3 ukázáno jak má být ochrana nasazena. 5. NABITÍ BATERIE DRONU UPOZORNĚNÍ BATERIE Lithium Polymer baterie se může rozpínat, přehřívat či vzplanout pokud je nesprávně používána a způsobit škody či zranění. Je nezbytné řídit se následující radami a bezpečnostními pokyny. Výrobce, distributor a prodejce nenese žádnou odpovědnost za nedodržení následujících pokynů. INSTRUKCE PŘI NABÍJENÍ 1) Před nabíjením musí být baterie vyjmuta z dronu. 2) Pokud byla baterie před nabíjením použita, nechte ji vychladnout na pokojovou teplotu. 3) Nabíjení musí být prováděno dospělou osobou a musí být použito pouze dodávané nabíječky. 4) Vždy nabíjejte baterii na nehořlavém povrchu a v okolí nemějte hořlavé předměty. 5) Připojte baterii k USB nabíjecímu kabelu. 6) Připojte nabíjecí USB kabel do vašeho USB zařízení. Během nabíjení je LED světlo ČERVENÉ. Jakmile je baterie nabita, pak svítí LED světlo ZELENĚ. Plné nabití trvá zhruba minut. Nikdy nepokračujte v dobíjení, pokud červené LED světlo zhasne. 7) Lithium baterie nevydrží věčně. Pokud je baterie poškozena pádem dronu, nebo se nenabíjí tak jak má, nahraďte ji novou baterií. K prodloužení životnosti baterie je dobré nevybíjet baterii do úplného vybití. Připomenutí: K nabíjení používejte pouze USB kabel dodávaný k dronu. 6. BEZPEČNÉ LETOVÉ PROSTŘEDÍ 1. Ujistěte se před vzletem, že v okolí nejsou lidé, zvířata a jiné překážky. 2. Dron je pro venkovní létání nebo pro vnitřní s dostatkem prostoru. Nepoužívejte ho za silného větru. 3. Vždy si držte od dronu odstup minimálně 1.5m.

4 7. NASTAVENÍ SPOJENÍ Krok 1 Vložte baterii do svého prostoru (viz první obrázek). Přepněte přepínač do polohy ON LED světla na dronu začnou blikat. Umístěte dron na rovný povrch a ujistěte se, že dron směřuje od vás. Krok 2 Zapněte ovladač tlačítkem ON/OFF, ten 2x krátce pípne a červené LED světlo se rozsvítí. Ke spárování dronu a ovladače je potřeba levou páčku plynu dát do horní polohy, ovladač krátce pípne. Poté je potřeba levou páčku plynu dát do horní polohy, ovladač dlouze pípne. Nyní levá páčka plynu funguje ke vzletu. Krok 3 Pokud dronem již nelétáte, pak ho přepínačem vypněte. Krok 4 Po letu vždy vypínejte ovladač. Pokud nebudete létat delší dobu, pak vyjměte také baterie z ovladače.

5 8. AUTOMATICKÉ VZNÁŠENÍ Tip: Operace níže jsou pouze pro udržení výškové hladiny. ZAČNĚTE SVŮJ PRVNÍ LET Umístěte obě páčky do pozice dle obrázku a držte je pár vteřin. Motory začnou pracovat. Světla na dronu začnou blikat. AUTOMATICKÉ VZNÁŠENÍ Stiskněte jednou tlačítko Vzlet, dron se automaticky vznese do vzduchu a zůstane ve výšce cca 1.5m. Poté levou páčkou umístěte dron do výšky jaké chcete. Stiskněte opět tlačítko Vzlet a dron pomalu přistane a motory se poté přestanou točit. BEZPEČNOSTNÍ TLAČÍTKO V případě, že by dron měl narazit do zdi či stromu, můžete stisknout tlačítko Stop. Motory se zastaví a dron okamžitě spadne na zem. Ujistěte se, že pod ním nejsou žádní lidé. 9. OVLÁDÁNÍ LETU DRONU PŘED SKUTEČNÝM PRVNÍM LETEM SI VYZKOUŠEJTE OVLADAČ NA SIMULOVANÝCH LETECH. Umístěte dron na rovný povrch, ujistěte se, že žluté LED světla směřují od vás. Tip: Je mnohem jednodušší se učit létat bez použití otáčení doprava/doleva. Pouze použitím nahoru/dolů, vpřed/zpět, let doleva/doprava, s dronem můžete i tak doletět kamkoliv. 10. JAK UDĚLAT 360 OBRAT 1. Ujistěte se, že dron je ve výšce minimálně 3m od země a 3m od stropu. 2. Stiskněte tlačítko Flip na ovladači. Ovladač pípne, poté prudce pohnete pravou páčkou do jakéhokoliv směru a dron do vybraného směru udělá obrat. 3. V případě slabých baterií by jste mohli potřebovat pohnout páčkou pro změnu výšky nahoru, aby se dron udržel po obratu ve vzduchu. 11. DALŠÍ POKYNY K LETU ŘÍZENÍ RYCHLOSTI: Při prvním spuštění dronu je rychlost nastavena na 25% své rychlost. Uslyšíte jedno pípnutí. Jakmile stisknete tlačítko Přepínač rychlosti, uslyšíte dvoje pípnutí a rychlost se zvýší na 50%. Při dalším stisku uslyšíte tři pípnutí a rychlost se zvýší na 100%. Další stisk sníží rychlost na 25%. Vždy se učte létat na 25% rychlost a až později ji zvyšujte, pokud se v létání zlepšujete.

6 12. NASTAVENÍ LETU Když se dron vznese do vzduchu a vy nepoužijete žádný prvek na ovladači, váš dron by se měl vznášet bez pohybu do jakéhokoliv směru. V případě, že tomu tak není, použijte následující instrukce k úpravě náklonů a tím dostat dron do bezchybného vznášení. Tato korekce je potřeby vždy před vaším prvním letem. 13. FUNKCE AUTOMATICKÉHO VYVÁŽENÍ Umístěte obě páčky do pozice jako na obrázku a držte je po dobu pár vteřin. Světla na dronu začnou blikat. Nyní je dron obnoven do továrního nastavení a je opět schopný znova létat.

7 14. HEADLESS A FUNKCE NÁVRATU JEDNÍM TLAČÍTKEM 15. POKYNY K POUŽITÍ KAMERY V DRONU

8 16. POKYNY K POUŽITÍ WIFI KAMERY V DRONU 1. STAŽENÍ A INSTALACE APLIKACE 2. POKYNY K POUŽITÍ 1) Zapněte dron, indikátor kamery se rozsvítí. 2) Vstupte do menu nastavení vlastního mobilního zařízení a zapněte WiFi. 3) Připojte se k WiFi síti nazvané WI-FI UFO nebo WI-FI 720P. 4) Otevřete aplikaci XSW UFO, klikněte na ikonku play ke vstupu do ovládacího prostředí a uvidíte video v reálném čase. 17. VÝMĚNA VRTULÍ A ŘEŠENÍ PROBLÉMŮ 1. VÝMĚNA VRTULÍ Vrtule dronu jsou velmi silné, ovšem může se stát, že se při pádu poškodí. V krabici máte náhradní vrtule. Výměna je jednoduchá, nasadí se za poškozenou. Musíte ovšem dbát na to, že je třeba vyměnit vrtuli A za A vrtuli a vrtuli B za B vrtuli. 2. DRON SE NEVZNESE NEBO NELETÍ DO VYBRANÉHO SMĚRU 1) Nejčastější důvod pro se dron nevznese nebo neletí do vybraného směru je ten, že okolo vrtulí jsou namotané vlasy, či jiné smotky. Pro odstranění sundejte vrtuli a odstraňte nežádoucí a vraťte vrtuli zpět. 2) Baterie v dronu nebo ovladači potřebují nabít (nebo vyměnit, v případě ovladače) 3) Je možné, že jste si uzamkli tlačítko náklonu. V tomto případě postupujte dle pokynů v kapitole 13. k resetu do továrního nastavení. 18. UPOZORNĚNÍ Dron je určen pro osoby starší 14-ti let Vždy doporučujeme dospělý dozor Vždy se ujistěte, že letový prostor před vzletem neobsahuje překážky a ujistěte se, že létá minimálně 1.5m od vás a ostatních Pokud dron nepoužíváte, vyjměte z něj a z ovladače baterie Nikdy baterii nepřebíjejte Nenechte nabíjení bez dozoru Nikdy se nedotýkejte motorů během i po letu, můžou být horké Nikdy se nedotýkejte vrtulí pokud jsou v pohybu Pokud je dron poškozen, okamžitě jej přestaňte používat Nevyhazujte žádnou z částí dronu nebo ovladače do běžného odpadu, všechny části by měly být v odpadu k recyklaci Baterie dronu by neměla být nikdy vystavena žádné formě vysoké teploty a ani vhozena do ohně.
