1 Centrála lokálního monitoringu spotřeby energií VMUC Návod pro nastavení základních funkcí a připojení elektroměrů Obecné postupy nastavení centrály VMUC bez přídavných modulů. OBSAH: 1) Připojení napájení a velikost zdroje str. 2 2) Úvodní připojení k centrále VMUC str. 2 3) Změna jazyka str. 3 4) Nastavení parametrů síťového portu str. 5 5) Identifikační údaje o místu instalace, ceny a tarify str. 7 6) Nastavení NTP serveru synchronizace přesného času str. 8 7) Připojení elektroměrů pomocí linky RS485 str. 8 8) Nastavení komunikačních parametrů v elektroměrech str. 9 9) Nastavení datové komunikace mezi centrálou a elektroměry str. 9 10) Funkce LED na čelním panelu str ) Umístění přípojných míst str ) Rozměrový výkres str. 18 1

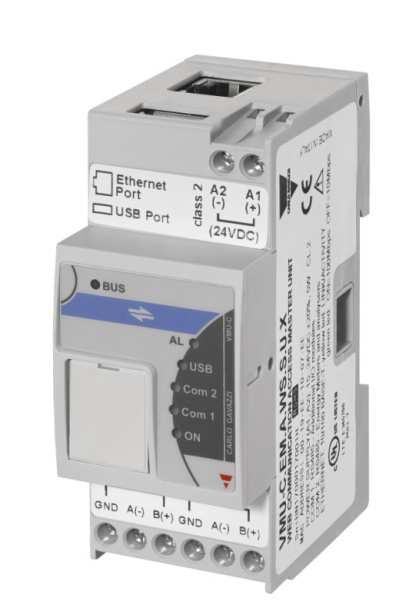

2 1) Připojení napájení a velikost zdroje Na svorky A1+ a A2- centrály VMUC připojte napájecí napětí ze zdroje VDC. Průměrná spotřeba je menší než 5W, ale krátkodobě má centrála větší nároky. Pokud napájíte jen samotnou centrálu VMUC (nebo centrálu VMUC s přídavnými moduly o max. počtu 1x VMUO + 1x VMUP), tak je doporučen zdroj alespoň 18W (typ SPD24-181, nebo SPM3-241). Pokud je ale připojeno více přídavných modulů VMUO (2-3ks), VMUP (1ks) a VMUD (1ks), tak je doporučen zdroj alespoň 60W (typ SPD24-601, nebo SPM4-241). 2) Úvodní připojení k centrále VMUC Před instalací centrály VMUC na finální místo je nutné nastavit parametry síťového připojení pro konkrétní síť, kde bude zařízení provozováno. Pro toto nastavení je třeba centrálu na chvíli propojit s počítačem a navázat s ní spojení pomocí webového prohlížeče. Je možné použít dva způsoby propojení s počítačem (LAN nebo USB), které jsou popsané zde: A) LAN připojení: Propojte počítač a centrálu VMUC přímo pomocí datového kabelu (RJ45). Poznámka: Nepřipojujte se přes switch již fungující lokální sítě, ale pouze samostatným kabelem zapojeném mezi LAN port PC a centrálu VMUC. V nastavení parametrů místní sítě na PC nezapomeňte vypnout proxy server a nastavit LAN port v PC do režimu pevné IP adresy. Zadejte IP adresu portu PC ze stejné podsítě jako je výchozí IP adresa centrály VMUC (např x, kde x = mimo 110). Na připojeném počítači spusťte webový prohlížeč (IE, Firefox, Chrome, apod.) a do pole URL zadejte výchozí IP adresu V případě, že výchozí nastavení portu již bylo změněno, můžete alternativně použít IP adresu , která je pevně nastavena pro servisní přístup. Zobrazí se přihlašovací stránka centrály viz následující obrázek. B) USB připojení: Připojte běžnou USB paměť (formát FAT32) k portu USB na horní straně centrály VMUC a počkejte, až modrá LED USB na čelním panelu přestane blikat. Tím je automaticky provedeno kopírování informací z VMUC do USB paměti. Poté USB paměť odpojte. Propojte centrálu VMUC a počítač kabelem USB/mini-USB (servisní mini-usb port najdete skrytý pod čelním krytem centrály VMUC). V seznamu dostupných zařízení (Správce zařízení) se objeví USB zařízení neznámého typu. Nyní připojte výše připravenou USB paměť k počítači a k detekovanému neznámému USB zařízení přiřaďte ovladač z USB paměti (složka "VMUC_VMUC-EM\DriverWin_USB_Eth\"). Spusťte webový prohlížeč (IE, Firefox, Chrome, apod.) a do horního pole URL zadejte IP adresu: Tato adresa je pevná a slouží jen pro USB servisní připojení. Poznámka: V nastavení parametrů místní sítě na připojeném PC nezapomeňte dočasně vypnout proxy server. Zobrazí se přihlašovací stránka centrály viz následující obrázek. 2

3 Zadejte výchozí jméno admin, heslo admin a klikněte na tlačítko Přihlásit. Zobrazí se úvodní stránka Home. Tato stránka může od verze firmware 10 mít volitelnou podobu, např. jako na dalším obrázku, ale u nové jednotky bude pravděpodobně prázdná bez grafů a číselných hodnot. 3) Změna jazyka K dispozici je několik variant jazyka ovládacího prostředí, včetně češtiny a slovenštiny. Pro změnu jazyka klikněte na navigační liště na ikonu Nastavení (Setting): 3

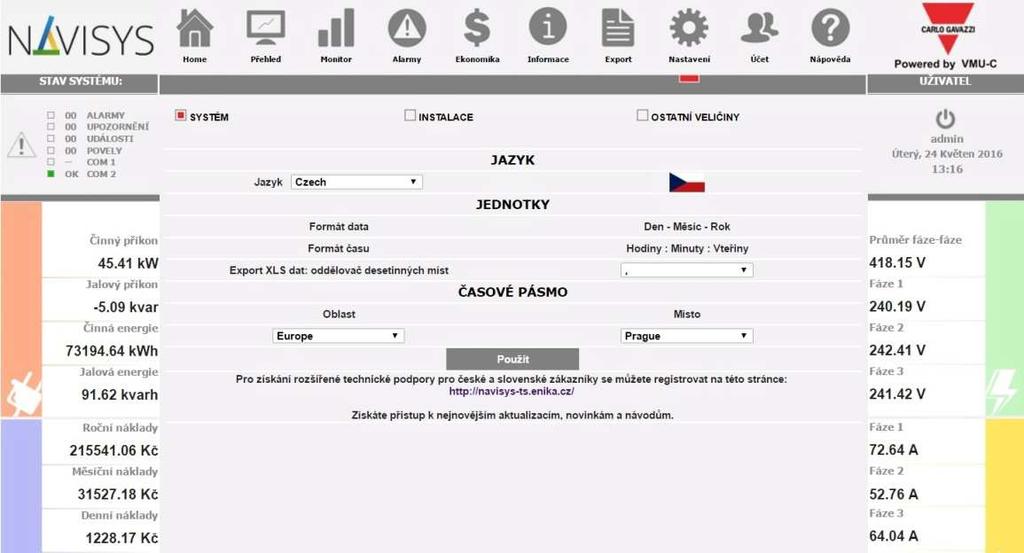

4 Objeví se nabídková lišta se třemi hlavními sekcemi: Klikněte na levé menu Systém a ze seznamu v nabídce zvolte položku Jazyk (Language): Otevře se stránka s nastavením jazyka a národních zvyklostí: Můžete si zvolit jiný jazyk, formát data, změnit oddělovač desetinných míst pro export XLS souborů, vybrat oblast a lokaci umístění. V dolní části naleznete přímý odkaz na stránky technické podpory pro české a slovenské zákazníky. Doporučujeme se na této stránce registrovat, abyste byli informováni o novinkách a aktualizacích. Současně zde získáte možnost stažení nejnovějších návodů a postupů řešení. 4 Poté klikněte na tlačítko Použít (Apply) dole. Centrála provede zápis nových nastavení a provede restart.

5 4) Nastavení parametrů síťového portu Pro nastavení parametrů pro provoz na Vaší síti opět klikněte na ikonu Nastavení, pak na levé menu Systém a vyberte položku Nastavení sítě. Objeví se okno pro zadání parametrů síťového připojení. Poznámka: Přesné parametry získáte od správce sítě. Pokud nemůžete zjistit přesné nastavení od správce sítě, zadejte některou volnou (jinde nepoužitou) IP adresu ze stejné skupiny, jako mají ostatní zařízení v síti a použijte masku Výchozí bránu je nutno zadat v případě, že budete používat připojení k Internetu (vzdálený přístup, přímé aktualizace ze serveru výrobce). V části A můžete povolit automatické přidělení IP adresy DHCP serverem, pokud je DHCP aktivní na dané síti. V tomto případě se ale nelze připojit pomocí webového prohlížeče přímo zadáním IP adresy, ale musíte použít URL centrály VMUC z řádku výše (pořadové číslo si můžete změnit). Výchozí URL pro tento případ je tedy: V části B je nastavení parametrů sítě pro připojení pomocí pevné IP adresy. Zadejte také masku sítě a výchozí bránu. V části C můžete zadat upřednostňovaný primární a sekundární DNS server. Pokud je použit DHCP server, můžete také nastavit získání DNS serveru automaticky. Po zadání parametrů uložte nastavení kliknutím na tlačítko Uložit pod částí C. Centrála VMUC provede automatický restart a přihlásí se pod novým nastavením sítě. POZOR! Do pole URL v prohlížeči nyní již musíte zadat novou IP adresu. Centrála VMUC potřebuje mít přístup k Internetu pro správnou funkci následujících služeb: - odesílání ů prostřednictvím zvoleného SMTP serveru - synchronizaci data a času prostřednictvím služby NTP - automatické vyhledání a stažení aktualizací firmware 5

6 Poznámka: Pokud potřebujete vzdálený přístup na VMUC prostřednictvím Internetu, budete potřebovat veřejnou IP adresu (zjistíte u Vašeho poskytovatele připojení k Internetu) a musí být správně nastaven váš modem, nebo příslušný router, který zajišťuje připojení Vaší sítě k Internetu. V routeru je nutné nastavit přesměrování portů (služba NAT - Port Forwarding) číslo: 80 a Část D umožňuje nastavení připojení z Internetu pro případ, kdy nemáte k dispozici statickou veřejnou IP adresu, přes kterou přistupujete k VMUC z Internetu. V tomto případě budete muset použít některou veřejnou IP adresu, kterou má dynamicky přidělen váš poskytovatel Internetu. Můžete tak zprovoznit režim připojení, kdy se dynamická veřejná IP adresa neustále synchronizuje se zvoleným názvem domény. Docílí se toho použitím některého serveru ze seznamu DynDns.org, DynDns.it nebo No-ip.com. Na některém z těchto serverů si založte účet a vytvořte novou položku "Dynamic DNS host". Tím fakticky spárujete adresu domény, kterou pak zadáte do URL řádku webového prohlížeče pro připojení k VMUC, např. carlogavazzi-vmuc.com. Uživatelské jméno a heslo použité při registraci účtu na serveru, zadejte do přislaných polí části D. Centrála VMUC je použije při ověřování spojení se serverem. Pro nastavení tohoto režimu potřebujete: Označit DynDns povolen Zadat server, na kterém máte účet DynDns. Zadat doménu, kterou jste si nastavili na vašem účtu DynDns. Zadat jméno a heslo pro přístup k účtu DynDns. Zadané parametry uložte pomocí tlačítka níže. Služba je aktivní většinou již několik minut po aktivaci. Poznámka: Tento režim je často nezbytný při připojení k Internetu prostřednictvím GPRS/UMTS modemu, nebo když nemáte možnost získat vlastní veřejnou statickou IP adresu. Pro nastavení a zprovoznění většiny dalších služeb je vhodné centrálu nyní namontovat na finální místo instalace a připojit k lokální síti a k Internetu (pokud bude využíván přístup mimo lokální síť a další služby využívající internet). Ostatní nastavení je tedy výhodnější již provádět dálkově z libovolného PC v síti. 6

7 5) Identifikační údaje o místu instalace, ceny a tarify Klikněte na menu Nastavení Systém Informace Popis se otevře tabulka s následujícími možnostmi. V části A lze zadat informace sloužící pro snadné rozlišení lokality a symbol měny použité ve finančním přehledu. Text prvních dvou položek Název a Umístění se bude objevovat také v patičce všech zobrazených stránek ve webovém prohlížeči. V části B je možné nastavit parametry pro grafy v sekci Ekonomika : ceny elektrické energie, fixní poplatky a případné sankce ve dvou tarifech. Čísla zadávejte s desetinnou tečkou, pokud bude použita čárka, nastavení nepůjde uložit. Uložení proveďte kliknutím na tlačítko Uložit nastavení v části B. V případě, že tuto část nevyplníte, nebude se nic zobrazovat v sekci Ekonomika, ani výpočet nákladů v levém panelu. Poznámka: pro nastavení přesných ekonomických parametrů doporučujeme vyjít ze skutečných hodnot podle platné smlouvy s distributorem energie a podle posledních faktur. V části C se nastavuje časový plán pro přepínání dvou tarifů, použitých v sekci ekonomika. Je možné zvolit dva časové intervaly, kdy je aktivní tarif 1. Všechny časy mimo tarif 1 budou zahrnuty do tarifu 2 stejně jako zaškrtnuté dny volna. Uložení proveďte kliknutím na tlačítko Uložit nastavení v části C. 7

8 6) Nastavení NTP serveru synchronizace přesného času POZOR! Nastavení přesného času centrály je velice důležité pro synchronizaci záznamu dat z elektroměrů, přepínání tarifů a další časové funkce řízené centrálou. Pokud je centrála připojena k Internetu, nebo je na síti dostupný lokální NTP server je možné zadat až dva různé NTP servery pro dálkovou synchronizaci data a času. Synchronizaci je zde možné také povolit nebo zakázat. 7) Připojení elektroměrů pomocí linky RS485 POZOR! Na spodní straně centrály VMUC je svorkovnice se dvěma komunikačními datovými COM porty. Port označený COM1 je určen pro rozšíření přídavnými moduly VMUM a k nim přidruženým skupinám modulů VMUO a VMUP. Pokud nemáte v sestavě žádný modul VMUM, nechte svorky COM1 nezapojené. Port COM2 je určen pro připojení elektroměrů. Svorky sériového portu RS485 jsou označeny A-, B+ a GND. Všechny přístroje se propojí třemi vodiči tak, že se vzájemně pospojují všechny stejně označené svorky. Jedním vodičem tedy propojíte všechny svorky A-, druhým svorky B+ a třetím svorky GND. POZOR! Nepanuje zcela jednotnost označení svorek A a B. U některých výrobců měřidel se chybně objevuje opačné označení A+ a B-. Ve většině případů je správné vzájemné propojení + a vodičů bez ohledu na označení písmeny A a B. Poznámka: Propojení musí být v jedné linii bez odboček. Jeden konec vedení musí vždy začínat na centrále VMUC a končit na posledním elektroměru. Na poslední elektroměr, kde vedení končí, je třeba připojit mezi svorky A- a B+ zakončovací odpor 150 Ω. Na druhý konec vedení, končící na centrále VMUC, se zakončovací odpor již připojovat nebude, protože je již obsažen uvnitř centrály. Současně je uvnitř centrály obvod zajišťující správnou DC polarizaci linky (jsou použity dva odpory 511 Ω mezi +B a +5 V a mezi -A a GND). Pro datové propojení svorek A- a B+ mezi jednotlivými přístroji je doporučeno použít kroucený pár vodičů, aby se omezilo rušení do datové linky. Na větší vzdálenost (cca 50m a víc) je již dobré použít stíněný kabel LiYCY 2x 0,34 až 0,75mm 2 (zejména v průmyslových provozech). Doporučení: Elektroměry připojujte a komunikaci s nimi oživujte raději postupně, od nejbližších elektroměrů k nejvzdálenějším. Významně si tak můžete usnadnit dohledání případných chyb v zapojení sériové datové linky. 8

9 8) Nastavení komunikačních parametrů v elektroměrech Před přidáním elektroměru do seznamu v centrále VMUC je zapotřebí nastavit správné komunikační parametry v jednotlivých elektroměrech, připojených k datové lince RS485. Každý elektroměr musí dostat přidělenu unikátní sériovou adresu z rozsahu Toto nastavení je třeba provést ručně pomocí tlačítek na čelním panelu jednotlivých elektroměrů (je popsáno v návodu ke každému typu přístroje) nebo pomocí servisních software dodávaným k jednotlivým typům elektroměrů. Elektroměry mohou používat různou komunikační rychlost, ale stejnou rychlost musí mít nastavenu i v centrále VMUC. Standardně používaná rychlost je 9600 bd, takže je dobré při zadávání adres do elektroměrů si aktuální rychlost alespoň zapsat, nebo ji nastavit na stejnou hodnotu s ostatním. Poznámka: Na stejné sériové lince nesmí mít dva přístroje stejnou sériovou adresu. Výchozí adresa z výroby je většinou nastavena na 1. Je výhodné nastavovat adresy všech elektroměrů na rozsah adres vyšší než 1 (např. 10 a výš), protože v případě, že zapomenete jeden elektroměr nastavit (zůstane na adrese 1), tak nebude veškerá komunikace na lince blokována dvěma přístroji s adresou 1. POZOR: Pokud jsou elektroměry zapojeny na více částech linky RS485 vytvořených za převodníky LAN/RS485, nesmí se žádná sériová adresa vyskytovat dvakrát v celém měřícím systému připojeném k jedné centrále VMUC. Doporučení: Při více přístrojích je vhodné vytvořit si předem soupis všech přístrojů, popis jejich umístění, sériových adres a komunikační rychlosti. Velmi si tím usnadníte následné nastavování centrály VMUC. 9) Nastavení datové komunikace mezi centrálou a elektroměry Dalším krokem bude nyní vytvoření seznamu měřících míst v centrále VMUC. Klikněte na horní liště na ikonu Nastavení a poté zvolte z menu Instalace položku Nastavení a Průvodce, viz následující obrázek. Objeví se okno Nastavení VMU-C se čtyřmi volbami. Klikněte na druhý řádek Konfigurace VMU-C. 9

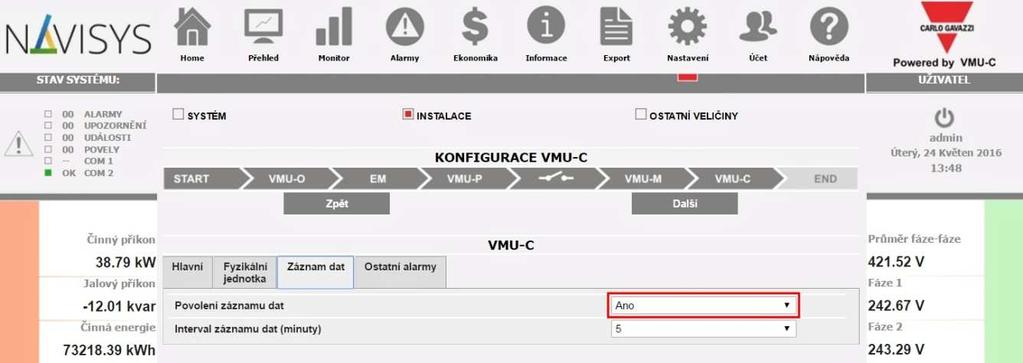

10 Zobrazí se lišta se záložkami začínající START a končící END. Jednotlivé záložky na liště se postupně zbarvují šedě, podle toho jak použijete tlačítka Další a Zpět pod lištou. Některé záložky jsou automaticky přeskočeny, pokud pro aktuální konfiguraci nemají význam. Použijte tlačítko Další dokud se nedostanete na záložku EM a pod tlačítky se objeví záhlaví seznamu elektroměrů a tlačítko Přidat. Pro přidání nového elektroměru na toto tlačítko klikněte a v seznamu se založí nový řádek s indikátorem stavu (tečka vlevo na začátku řádku) v červené barvě a názvem New instrument (nový přístroj). Na řádku vpravo je tlačítko se symbolem klíče (Změna). Klikněte na něj a otevře se tabulka s nastavením parametrů pro tento (nový) elektroměr. Poznámka: Indikátor stavu u každého zadaného elektroměru se může vybarvit třemi barvami: - červená: chybné nastavení, s přístrojem nelze navázat spojení - žlutá: nastavení je správné, ale komunikace je uživatelem zakázána - zelená: nastavení je správné, komunikace probíhá Po nastavení konkrétního typu elektroměru se zobrazení tabulky s parametry může mírně změnit podle toho, zda právě pracujete s elektroměrem, který má jednu skupinu měřených veličin nebo více skupin. Ve druhém případě se navíc zobrazí v dolní části seznam skupin a některé volby a nastavení se provádějí pro každou skupinu zvlášť (pomocí tlačítek v řádku u skupiny). Jedná se o nastavení počítadel, aktivaci přenosu dat z dané skupiny a přidání do virtuálního součtového hlavního elektroměru. Na následujících obrázcích jsou vidět obě možnosti vzhledu tabulky. 10

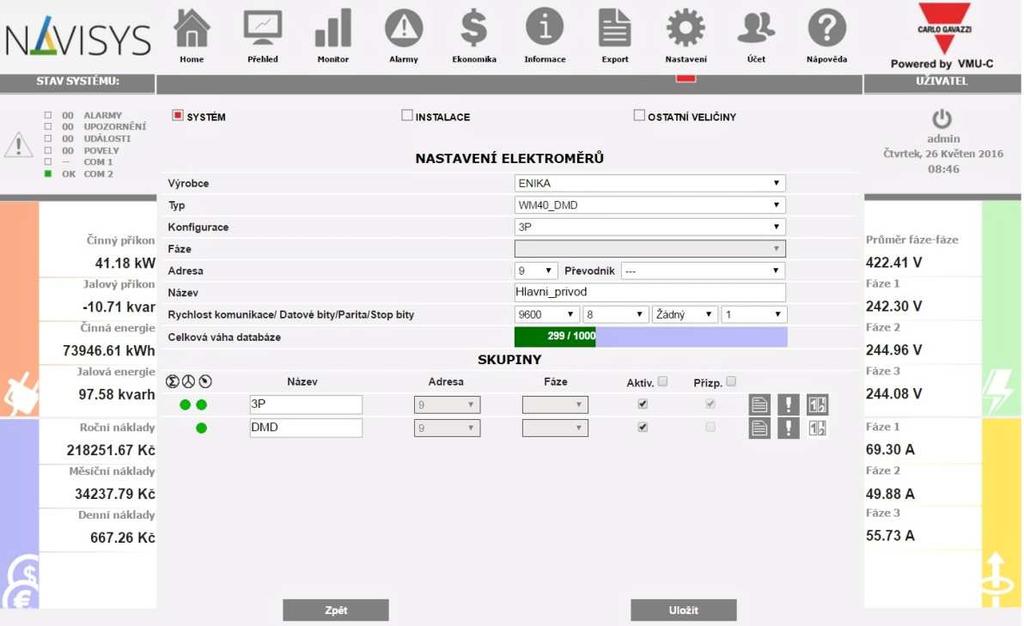

11 Tabulka nastavení parametrů pro elektroměr s jednou skupinou veličin. Tabulka nastavení parametrů pro elektroměr s více skupinami veličin. Popis jednotlivých položek v následujícím odstavci je platný pro obě varianty tabulek, odlišné je jen jejich umístění. 11

12 Výrobce: Nastavení výrobce elektroměru nebo autora ovladače. Touto volbou se omezí rozsah nabízených ovladačů v následném výběru typu elektroměru. Typ: Vyberte ovladač vhodný pro daný typ elektroměru z rozbalovací nabídky. Touto volbou se nastaví formát dat pro komunikaci s konkrétním přístrojem. Konfigurace: Některé elektroměry mají s více volitelných konfigurací podle právě měřeného systému (např. 3P = 3 fáze, 2P = 2 fáze, 3P/3.1P = 3 fáze/3 jednofázové zátěže, 1P/3.1P = 1 fáze/3 jednofázové zátěže, apod.). Vyberte konfiguraci podle Vašeho zapojení elektroměru. U jednodušších typů je k dispozici jen jedna konfigurace. Fáze: Výběr fáze v případě, že potřebujete monitorovat jednu konkrétní fázi u třífázové sítě. Adresa: Nastavení sériové adresy elektroměru. Zadejte stejné číslo, jaké jste nastavili přímo do konkrétního elektroměru. Pozor: Na jedné lince RS485 (na jedné centrále VMUC) nesmí být použity dvě stejné adresy. Převodník: Pokud není daný elektroměr připojen přímo na port COM2 centrály VMUC, ale je umístěn v některé vzdálené skupině na síti za převodníkem LAN/RS485, tak je nutné zadat kromě sériové adresy elektroměru i převodník, přes který se s elektroměrem bude komunikovat. Jednotlivé převodníky v síti se musí předem definovat v seznamu převodníků v menu: Nastavení Systém Modbus TCP Převodník. Zde v této položce pak již jen vyberete správný převodník z nabízeného seznamu. Název: Zadejte název elektroměru pro budoucí snazší orientaci v měřených údajích a grafech. Tento údaj se bude objevovat v seznamech elektroměrů, v souvisejících grafech a exportech dat. Aktivovat komunikaci / Aktiv.: Zde je možné povolit nebo zakázat datový přenos z jednotlivých elektroměrů. Tato funkce je vhodná pro přípravu nastavení elektroměrů během instalace, kdy daný elektroměr ještě není nainstalován, nebo je dočasně mimo provoz. Povolení virtuálního hlavního měřidla / Přizp.: Označením této volby se data z tohoto elektroměru přidají do virtuálního hlavního elektroměru, které se pak zobrazují na hlavní stránce (Home Zátěžový profil) a v postranních panelech. Pokud je fyzicky použit skutečný elektroměr, který měří souhrnný odběr do objektu, nechte označenu tuto volbu jen u tohoto jednoho elektroměru. Pokud chcete získat součet z několika dílčích elektroměrů jako virtuální hlavní elektroměr, zaškrtněte tuto volbu u všech elektroměrů, které mají přispívat do celkového virtuálního součtu. 12

13 Poznámka: Pole pro vložení poznámky k elektroměru jen pro montážní a servisní účely. Tento text se nezobrazuje uživatelům, slouží jen pro administrátory. Nastavovací bod: Zde je možné nastavit sledované limity veličin, pomocí kterých se aktivuje alarmový stav, který dále může být odeslán jako varovný , nebo jím lze aktivovat výstupní relé. Pulzní vstupy: Zde je možné nastavit parametry pro načítání pulzních signálů z vodoměrů, plynoměrů, nebo externích elektroměrů. Pokud elektroměr tuto funkci nemá, je tlačítko neaktivní. Rychlost komunikace: Nastavení datové přenosové rychlosti musí být stejné s nastavením v konkrétním elektroměru (typicky 9600). Rychlost může být pro jednotlivé elektroměry různá. Datové bity: Nastavte shodně s datovým formátem použitým v elektroměru (7 nebo 8). Parita: Nastavte shodně s datovým formátem použitým v elektroměru (sudá, lichá, nebo bez parity). Stop bity: Nastavte shodně s datovým formátem použitým v elektroměru (1 nebo 2). Celková váha databáze: Indikátor ukazuje, jak je momentálně využita kapacita centrály VMUC. Každý přidaný elektroměr podle množství předávaných informací zabere jinou část kapacity (váhu v bodech). Maximální kapacita VMUC je 1000 bodů. Váhy jednotlivých elektroměrů jsou uvedeny v tabulce již přidaných elektroměrů ve třetím sloupci zleva nazvaném Váha. Maximální počet připojených elektroměrů se tak liší podle jejich typu. Poznámka: Výše uvedené komunikační parametry dohledejte v dokumentaci, nebo je změňte v nastavení každého použitého elektroměru. Kliknutím na tlačítko Uložit se provede zápis parametrů do paměti a je potvrzeno zeleným nápisem Uložení bylo provedeno správně. Tlačítkem Zpět se vrátíte na předchozí seznam elektroměrů. Barevný indikátor by při správně nastavených parametrech měl být nyní žlutý nebo zelený. 13 Opakováním tohoto postupu přidejte i další elektroměry.

14 Odstranit: Slouží k vymazání elektroměru ze seznamu. Po jeho použití je třeba ještě odsouhlasit provedení vymazání. Všechna data získaná od tohoto přístroje budou současně automaticky odstraněna z databáze. Poznámka: Pokud provedeme odstranění elektroměru a jeho nové přidání, začne se databáze pro toto odběrné místo tvořit znovu. Před novým přidáním elektroměru ale doporučujeme ještě provést vymazání stavu počítadel přímo v elektroměru, aby se nenačetly první stavy počítadel s vysokou hodnotou, která by znehodnotila počáteční zobrazení grafů. Změna: Slouží k zadání nebo opravě údajů k jednotlivým elektroměrům. Nahradit: Slouží ke spuštění procesu pro náhradu jednoho elektroměru druhým (např. při modernizaci, nebo poruše), tak aby se předchozí data správně propojila s novými. Po provedení zadání všech potřebných parametrů do seznamu elektroměrů použijte tlačítko Další, dokud se nedostanete na záložku VMUC. Zde je možné na kartě Záznam dat povolit nebo zakázat veškerou komunikaci s elektroměry a také nastavit interval zápisu dat do databáze, který ovlivňuje jemnost vykreslení denních grafů. Bez povolení záznamu dat nepřicházejí žádná data z připojených elektroměrů. POZOR: U nové centrály VMUC bylo původně výchozí nastavení záznamu dat nastaveno na NE, od verze firmware C10 je nově nastaveno na ANO. Po nastavení požadovaných údajů opět použijte tlačítko Další, a postupte na poslední záložku END. 14

15 Po klinutí na tlačítko Uložení nastavení se objeví informace o odesílání nové konfigurace do paměti centrály, případně do dalších souvisejících modulů. A potvrzení o jejich úspěšném zapsání. Kliknutím na tlačítko OK se vrátíte zpět do uživatelského prostředí. 15

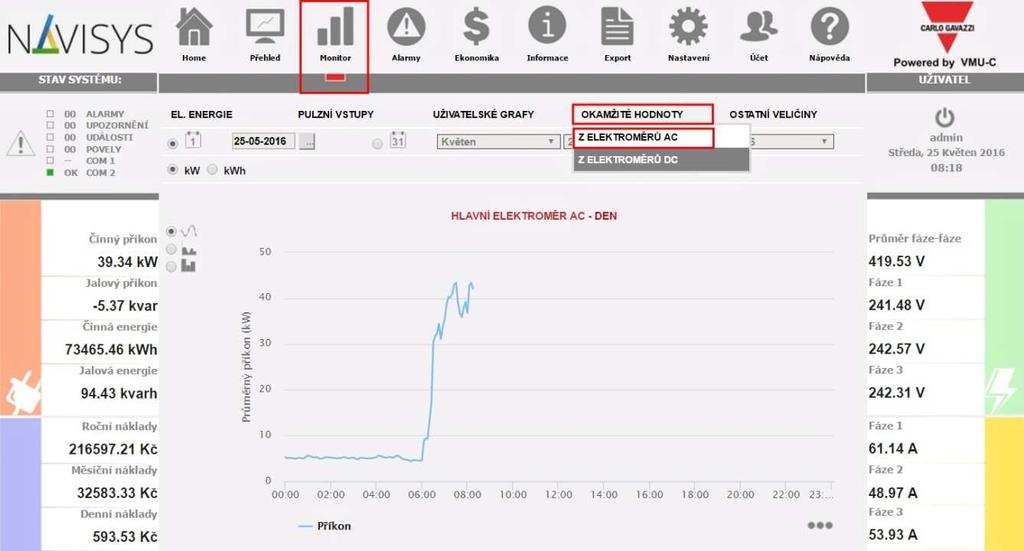

16 Nyní si můžete jednoduše zkontrolovat přicházející data z jednotlivých elektroměrů. Nejrychlejší kontrola je po přepnutí na menu Monitor a položku Okamžité hodnoty - Z elektroměrů AC. Zde si pak z rozbalovacího menu vyberete elektroměr, který chcete kontrolovat. Přicházející data se Vám ihned zobrazí v přehledné tabulce. Obnovovací čas tabulky je možné nastavit v nabídce nad tabulkou. V případě, že data nepřicházejí, bude tabulka prázdná a bude nutné zkontrolovat zapojení přístroje, jeho nastavení a nastavení centrály. 16

17 10) Funkce LED na čelním panelu ON zelená svítí: napájení je připojeno bliká: probíhá zápis na vloženou paměťovou micro SD kartu COM1 / COM2 žlutá nesvítí: komunikace neprobíhá pomalu bliká: nepřichází odpověď na Modbus dotaz (time-out) bliká: komunikace probíhá správně USB modrá svítí: připojeno USB zařízení, neprobíhá zápis bliká: připojeno USB zařízení, probíhá zápis nesvítí: není připojeno USB zařízení AL červená svítí: je aktivní alespoň jeden alarm nesvítí: není aktivní žádný alarm BUS žlutá nesvítí: neprobíhá komunikace bliká: komunikace probíhá správně svítí: chyba komunikace 11) Umístění přípojných míst Umístění Ethernetového portu a USB. Umístění slotu pro kartu Micro SD a servisního mini USB. 17

18 12) Rozměrový výkres Prostudujte pozorně návod k použití. Před prvním zapnutím se pečlivě ujistěte, zda je zapojení přístroje provedeno správně podle schématu. Zabráníte tak možnému poškození přístroje. Jestliže je přístroj použit jiným způsobem, než je stanoveno výrobcem, nemusí být zaručen bezpečný provoz přístroje. Pozn.: Technické parametry a další specifikace jsou uvedeny v originálním katalogovém listu výrobce. Verze FW: C10 Datum:
