1 EquaLine Jednoduchá, čistá konstrukce

2 2

3 Vytvořte si kolem sebe příjemné prostředí a zajistěte účinné osvětlení interiéru pomocí svítidel z řady Thorn EquaLine Jeho hladký obdélníkový tvar zaručuje funkční profil, který skvěle doplní jakýkoli prostor. Použití hliníku vytváří dojem jednoduchosti a dává moderní vzhled každému interiéru. Svítidlo může být ve verzi vestavné, zavěsné nebo přisazené, svítidla lze instalovat jednotlivě nebo ve spojitých řadách a lze rovněž použít systémové konfigurace pro flexibilní projektování. Výběr optiky, včetně technologie MicroPrism, zaručuje účinné, neoslňující osvětlení pracoviště a zavěsné verze jsou také k dispozici s přímo/nepřímým osvětlením. Výběr optiky je široký. Lze použít opálový difuzor, difuzor MicroPrism anebo mřížku Satinbrite Prvotřídní výkon potvrzují hodnoty LOR až 83% u verze Satinbrite K dispozici v řadě délek: Individuální svítidlo je k dipozici ve dvou délkách (jednoduchá a dvojnásobná délka tělesa). Systémová svítidla jsou k dispozici ve dvojité a trojité délce tělesa. Pracuje se zdroji T16 (T5) o výkonech 28W, 35W, 49W a 54W Ovládání prostřednictvím inteligentního ovladače SensaDigital nebo HFD digitálního stmívatelného elektronického předřadníku K dispozici je integrované nouzové osvětlení LED pro otevřené prostory Minimalistická konstrukce s koncovými čely bez šroubů Široký sortiment příslušenství zahrnuje např. modul bodového světla, stropní růžici a výplňové panely Modul LED pro nouzový provoz Mini Sensa 3

4 Výkon, účinnost a pohodlí (P.E.C.) pro lépe osvětlené prostředí EquaLine ztělesňuje dynamický P.E.C. program společnosti Thorn, který je zárukou vynikajících výsledků Program vychází ze zásady, že výkon, účinnost a pohodlí určují celkovou výkonnost osvětlení, jeho dopad na uživatele i jeho vliv na životní prostředí. EquaLine dodává správné světlo na správné místo a v pravý čas. Výkon: Poskytuje maximální vizuální efekt Výběr optiky, od mřížek po difuzory MPT (technologie MicroPrism), plus řada montážních možností (přisazená, závěsná a vestavná verze) zaručuje vytvoření správného prostředí s dobrým a neoslňujícím osvětlením pracoviště Přímo/nepřímé závěsné verze pro rovnoměrné osvětlení a příjemně jasné stropy bez ostrých, rušivých světelných kontrastů Světelné zdroje T16 s věrným podáním barev s hodnotou Ra > 80 (Index podání barev) Systém s výplňovými moduly a lištovými bodovými světly zaměřuje světlo na pracoviště. Účinnost: Úspora energie a nákladů, nižší emise CO 2 a méně odpadu, to je osvětlení, které lze efektivně instalovat, provozovat a udržovat. Účinné s vysokými úrovněmi světelného výkonu (LOR) až 83% Minimální spotřeba energie při použití vysoce účinných světelných zdrojů T16, elektronických předřadníků a optiky svítidel Provoz řízený prostřednictvím stmívatelného předřadníku nebo integrovaných ovladačů SensaDigital s návazností na přítomnost osob a denní světlo Praktické uspořádání osvětlení pro náročné prostory nebo k tvorbě výrazných prvků Pohodlí: Uživatelé se cítí pohodlně a spokojeně Minimalistický design pro snadné začlenění do okolního prostředí Poskytuje optimální světelné podmínky v rámci celé budovy nebo projektu Elektronické předřadníky v kombinaci s ovládáním osvětlení umožňují přizpůsobit osvětlení tak, aby vyhovovalo prostoru i uživateli 4

5 5

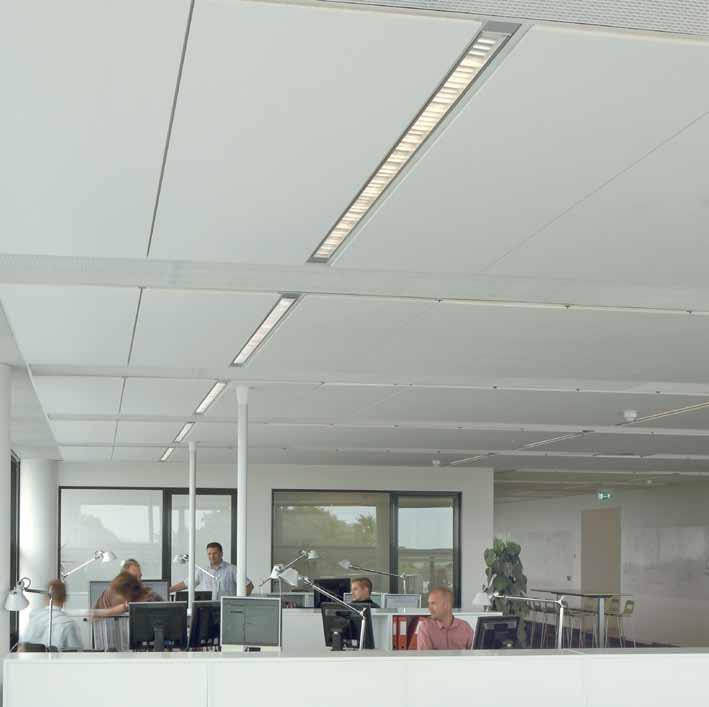

6 6 Aplikace

7 Ovládání osvětlení Úsporou energie poskytujeme větší protihodnotu a současně šetříme globální zdroje Osvětlení může představovat až 20% celkové spotřeby elektřiny a v kancelářských budovách může dosahovat až 50% energetických nákladů. I nejjednodušší zařízení pro ovládání osvětlení může pomoci minimalizovat nehospodárné plýtvání energií a umožnit maximální využívání denního světla v souladu s nejnovějšími evropskými doporučeními a normami. EquaLine HFS SensaLite zahrnuje svítidla Thorn s vestavěnými a externími čidly a nabízí standardní detekci přítomnosti osob, detekci denního světla a regulaci pomocí infračerveného dálkového ovladače. SensaLite, který je prvním krokem k vytvoření pohodlného prostředí a k dosažení energetických úspor, se používá v malých kancelářích, jednoduchých učebnách, chodbách apod. SwitchLite se skládá z přepínacích detektorů přítomnosti osob a fotobuněk a funguje s HF verzemi EquaLine. RotaryDIM nabízí přesné ruční ovládání z nástěnné desky a umožňuje stmívání a opětovné rozsvícení u HFD verzí EquaLine. SensaDigital nabízí oba prvky: Stmívání spojené s detekcí denního světla a s přítomností osob a manuální ovládání pomocí infračerveného dálkového ovladače. EquaLine HFS verze mají tyto inteligentní prvky zabudované. SensaModular je portfolio produktů k ovládání osvětlení v samostatných místnostech. Modulární koncepce umožňuje zákazníkům vytvořit řadu komponentů přesně uzpůsobených jejich potřebám: Uživatelé si mohou vybrat moduly pro vytváření scénického osvětlení, s detekcí denního světla a osob, s přepínáním, nastavením scén a infračerveným dálkovým ovládáním Vezmou se jen potřebné komponenty a zapojí se až ke třem skupinám stmívatelných svítidel prostřednictvím řídicí jednotky, např. skupinám EquaLine HFD SensaAdvanced je systém řízení osvětlení pro rozsáhlejší projekty a projekty vyžadující vyšší úroveň pohodlí: Pro všechny typy stmívatelných a nestmívatelných předřadníků nebo světelných zdrojů, včetně HFD verzí EquaLine Koordinace s detekcí denního světla a osob Integrace rolet, clon a přepážek místností Různá uživatelská rozhraní - dotykové panely, nástěnné jednotky nebo PC Nastavení scény Časové a dynamické řízení Rozhraní A/V Nouzové osvětlení E3TX LED Navrženo pro protipanické osvětlení Snadné elektrické připojení ke svítidlům EquaLine Diskrétní a nerušivé Doporučené maximální vzdálenosti mezi nouzovými LED moduly viz. Tabulka Minimální osvětlenost (lx) 0,5 Maximální rozteč (m) Od středu ke konci¹ Mezi středy² Příčný Podélný Příčný Podélný Diverzita 2,5 1,95 1,95 6,65 6,65 0,211 3,0 1,95 1,95 7,05 7,05 0,296 Instalační výška (m) 4,0 1,70 1,70 7,50 7,50 0,489 5,0 1,00 1,00 7,75 7,75 0,711 ¹ Vzdálenost mezi modulem a stěnou ² Vzdálenost mezi dvěma moduly Nejnovější technologie, řešení prověřené pro budoucnost Bezpečný, spolehlivější provoz - dlouhá životnost, světelné zdroje není potřeba vyměňovat 7

8 Systém EquaLine Vlastnosti výrobků individuální a systémové Systém EquaLine poskytuje účinné osvětlení, které neruší v prostoru Systémové verze lze konfigurovat do tvarů L, T a X po 90 K dispozici jsou prázdné výplně, které lze použít k umístění do náročných prostorů nebo k tvorbě výrazných prvků K dosažení zvýrazňujícího osvětlení lze začlenit moduly bodového osvětlení Modul LED pro nouzový provoz nabízí vynikající výkon a rozestupy a lze jej začlenit dle potřeby K dispozici jsou vestavné, přisazené nebo závěsné verze včetně přímo/nepřímého osvětlení K dispozici jsou moduly ve dvojnásobných a trojnásobných délkách Celý sortiment optiky lze začlenit do profilu systému Profily lze snadno vzájemně spojovat pomocí 3 konektorů Elektrické zapojení se provádí přes jednoduchý napájecí modul 90 L spojka Modul bodového osvětlení Světelné zdroje Lineární zářivka 28-54W T16 (FDH) Patice: G5 Materiály/povrchová úprava Těleso: extrudovaný eloxovaný hliník, vestavná verze má práškově nanesenou bílou barvu Koncová čela: tlakově litý hliník, práškově nanesená šedá barva Mřížka: hliník, matný povrch (Satinbrite) MPT: akrylový refraktor a polykarbonátový čirý kryt Difuzor: opálový polykarbonát Vodiče: Typ LS0H Instalace/montáž Pro přisazenou verzi se individuální svítidla dodávají s konzolami pro přisazenou montáž, pro závěsné a přímo/nepřímé verze se individuální svítidla dodávají s nastavitelným lankovým závěsem s upevněním Quick-lock. Pro systémové verze je třeba objednat potřebný počet lanek pro zavěšení, konzol pro přisazení nebo montážních sad pro vestavbu. Doporučený maximální rozestup lanek je 2,5m. Pro systémové verze je také třeba objednat patřičný počet koncových čel. Individuální svítidla jsou dodávána s 2,5m šedým kabelem bez halogenů 3 x 0,75mm², smívatelné a Sensa verze s kabelem 5 x 0,75mm² Vestavná verze je vhodná pro zapuštěnou montáž do sádrokartonových stropů s použitím montážních konzol (objednávají se samostatně). Vestavný box svítidla s konzolami pro instalaci do betonových stropů se také objednává samostatně a musí se zalít do betonu již během stavby. Standardy Konstrukce a výroba v souladu s normou ČSN EN Elektrický předmět Třídy ochrany I IP20 8

9 Přímo/nepřímá D/I verze s difuzorem Přímo/nepřímá D/I verze s mřížkou Satinbrite Závěsná verze s mřížkou Satinbrite Přisazená verze s MPT Vestavná verze s difuzorem Vestavná verze s mřížkou Satinbrite 1/1x28/54W DI 1/1x28/54W /1x35/49W DI 1/1x35/49W /1x28/54W DI 2/1x28/54W /1x35/49W /1x28 54W /1x35 49W DI 2/1x35/49W DI 3/1x28 54W DI 3/1x35 49W Vestavné, závěsné a přisazené verze 72 Přímo/nepřímé D/I verze Přímo/nepřímé Přisazené a závěsné Vestavné EQUALINE 2x28W mřížka Satinbrite EQUALINE 1x28W mřížka Satinbrite cd/klm ULOR: 28% DLOR: 41% LOR: 69% cd/klm ULOR: 0% DLOR: 83% LOR: 83% EQUALINE 1x28W opálový difuzor EQUALINE 1x28W MPT cd/klm ULOR: 0% DLOR: 62% LOR: 62% cd/klm ULOR: 0% DLOR: 60% LOR: 60% 9

10 Pokyny pro objednání Světelné zdroje se objednávají samostatně Individuální svítidlo Jednoduchá a dvojnásobná délka Popis Kód Ilcos Patice Hmotnost (kg) Závěsné (MSWT) Kód SAP Přisazené (MCE) Vestavné (MRE) Jednoduchá délka Elektronický předřadník EQUALINE 1X28W HF DSB FDH G5 3, EQUALINE 1X35W HF DSB FDH G5 3, EQUALINE 1X49W HF DSB FDH G5 3, EQUALINE 1X54W HF DSB FDH G5 3, EQUALINE 1X28W HF MPT FDH G5 3, EQUALINE 1X35W HF MPT FDH G5 3, EQUALINE 1X49W HF MPT FDH G5 3, EQUALINE 1X54W HF MPT FDH G5 3, EQUALINE 1X28W HF OP PC FDH G5 3, EQUALINE 1X35W HF OP PC FDH G5 3, EQUALINE 1X49W HF OP PC FDH G5 3, EQUALINE 1X54W HF OP PC FDH G5 3, Elektronický předřadník digitálně stmívatelný EQUALINE 1X28W HFD DSB FDH G5 3, EQUALINE 1X35W HFD DSB FDH G5 3, EQUALINE 1X49W HFD DSB FDH G5 3, EQUALINE 1X54W HFD DSB FDH G5 3, EQUALINE 1X28W HFD MPT FDH G5 3, EQUALINE 1X35W HFD MPT FDH G5 3, EQUALINE 1X49W HFD MPT FDH G5 3, EQUALINE 1X54W HFD MPT FDH G5 3, EQUALINE 1X28W HFD OP PC FDH G5 3, EQUALINE 1X35W HFD OP PC FDH G5 3, EQUALINE 1X49W HFD OP PC FDH G5 3, EQUALINE 1X54W HFD OP PC FDH G5 3, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE 1X28W HFS DSB FDH G5 3, EQUALINE 1X35W HFS DSB FDH G5 3, EQUALINE 1X49W HFS DSB FDH G5 3, EQUALINE 1X54W HFS DSB FDH G5 3, EQUALINE 1X28W HFS MPT FDH G5 3, EQUALINE 1X35W HFS MPT FDH G5 3, EQUALINE 1X49W HFS MPT FDH G5 3, EQUALINE 1X54W HFS MPT FDH G5 3, EQUALINE 1X28W HFS OP PC FDH G5 3, EQUALINE 1X35W HFS OP PC FDH G5 3, EQUALINE 1X49W HFS OP PC FDH G5 3, EQUALINE 1X54W HFS OP PC FDH G5 3, Dvojnásobná délka Elektronický předřadník EQUALINE 2/1X28W HF DSB FDH G5 5, EQUALINE 2/1X35W HF DSB FDH G5 7, EQUALINE 2/1X49W HF DSB FDH G5 7, EQUALINE 2/1X54W HF DSB FDH G5 5, EQUALINE 2/1X28W HF MPT FDH G5 5, EQUALINE 2/1X35W HF MPT FDH G5 7, EQUALINE 2/1X49W HF MPT FDH G5 7, EQUALINE 2/1X54W HF MPT FDH G5 5, EQUALINE 2/1X28W HF OP PC FDH G5 5, EQUALINE 2/1X35W HF OP PC FDH G5 7, EQUALINE 2/1X49W HF OP PC FDH G5 7, EQUALINE 2/1X54W HF OP PC FDH G5 5, Elektronický předřadník digitálně stmívatelný EQUALINE 2/1X28W HFD DSB FDH G5 5, EQUALINE 2/1X35W HFD DSB FDH G5 7, EQUALINE 2/1X49W HFD DSB FDH G5 7, EQUALINE 2/1X54W HFD DSB FDH G5 5, EQUALINE 2/1X28W HFD MPT FDH G5 5, EQUALINE 2/1X35W HFD MPT FDH G5 7, EQUALINE 2/1X49W HFD MPT FDH G5 7, EQUALINE 2/1X54W HFD MPT FDH G5 5, EQUALINE 2/1X28W HFD OP PC FDH G5 5, EQUALINE 2/1X35W HFD OP PC FDH G5 7, EQUALINE 2/1X49W HFD OP PC FDH G5 7, EQUALINE 2/1X54W HFD OP PC FDH G5 5, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE 2/1X28W HFS DSB FDH G5 5, EQUALINE 2/1X35W HFS DSB FDH G5 7, EQUALINE 2/1X49W HFS DSB FDH G5 7, EQUALINE 2/1X54W HFS DSB FDH G5 5, EQUALINE 2/1X28W HFS MPT FDH G5 5, EQUALINE 2/1X35W HFS MPT FDH G5 7, EQUALINE 2/1X49W HFS MPT FDH G5 7, EQUALINE 2/1X54W HFS MPT FDH G5 5, EQUALINE 2/1X28W HFS OP PC FDH G5 5, EQUALINE 2/1X35W HFS OP PC FDH G5 7, EQUALINE 2/1X49W HFS OP PC FDH G5 7, EQUALINE 2/1X54W HFS OP PC FDH G5 5, Přímo/nepřímé (D/I) individuální svítidlo Jednoduchá a dvojnásobná délka Popis Kód Ilcos Patice Hmotnost (kg) Kód SAP Jednoduchá délka Elektronický předřadník EQUALINE DI 2X28W HF DSB FDH G5 4, EQUALINE DI 2X35W HF DSB FDH G5 5, EQUALINE DI 2X49W HF DSB FDH G5 5, EQUALINE DI 2X54W HF DSB FDH G5 4, EQUALINE DI 2X28W HF MPT FDH G5 4, EQUALINE DI 2X35W HF MPT FDH G5 5, EQUALINE DI 2X49W HF MPT FDH G5 5, EQUALINE DI 2X54W HF MPT FDH G5 4, EQUALINE DI 2X28W HF OP PC FDH G5 4, EQUALINE DI 2X35W HF OP PC FDH G5 5, EQUALINE DI 2X49W HF OP PC FDH G5 5, EQUALINE DI 2X54W HF OP PC FDH G5 4, Elektronický předřadník digitálně stmívatelný EQUALINE DI 2X28W HFD DSB FDH G5 4, EQUALINE DI 2X35W HFD DSB FDH G5 5, EQUALINE DI 2X49W HFD DSB FDH G5 5, EQUALINE DI 2X54W HFD DSB FDH G5 4, EQUALINE DI 2X28W HFD MPT FDH G5 4, EQUALINE DI 2X35W HFD MPT FDH G5 5, EQUALINE DI 2X49W HFD MPT FDH G5 5, EQUALINE DI 2X54W HFD MPT FDH G5 4, EQUALINE DI 2X28W HFD OP PC FDH G5 4, EQUALINE DI 2X35W HFD OP PC FDH G5 5, EQUALINE DI 2X49W HFD OP PC FDH G5 5, EQUALINE DI 2X54W HFD OP PC FDH G5 4, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE DI 2X28W HFS DSB FDH G5 4, EQUALINE DI 2X35W HFS DSB FDH G5 5, EQUALINE DI 2X49W HFS DSB FDH G5 5, EQUALINE DI 2X54W HFS DSB FDH G5 4, EQUALINE DI 2X28W HFS MPT FDH G5 4, EQUALINE DI 2X35W HFS MPT FDH G5 5, EQUALINE DI 2X49W HFS MPT FDH G5 5, EQUALINE DI 2X54W HFS MPT FDH G5 4, EQUALINE DI 2X28W HFS OP PC FDH G5 4, EQUALINE DI 2X35W HFS OP PC FDH G5 5, EQUALINE DI 2X49W HFS OP PC FDH G5 5, EQUALINE DI 2X54W HFS OP PC FDH G5 4, Dvojnásobná délka Elektronický předřadník EQUALINE DI 2/2X28W HF DSB FDH G5 7, EQUALINE DI 2/2X35W HF DSB FDH G5 9, EQUALINE DI 2/2X49W HF DSB FDH G5 9, EQUALINE DI 2/2X54W HF DSB FDH G5 7, EQUALINE DI 2/2X28W HF MPT FDH G5 7, EQUALINE DI 2/2X35W HF MPT FDH G5 9, EQUALINE DI 2/2X49W HF MPT FDH G5 9, EQUALINE DI 2/2X54W HF MPT FDH G5 7, EQUALINE DI 2/2X28W HF OP PC FDH G5 7, EQUALINE DI 2/2X35W HF OP PC FDH G5 9, EQUALINE DI 2/2X49W HF OP PC FDH G5 9, EQUALINE DI 2/2X54W HF OP PC FDH G5 7, Elektronický předřadník digitálně stmívatelný EQUALINE DI 2/2X28W HFD DSB FDH G5 7, EQUALINE DI 2/2X35W HFD DSB FDH G5 9, EQUALINE DI 2/2X49W HFD DSB FDH G5 9, EQUALINE DI 2/2X54W HFD DSB FDH G5 7, EQUALINE DI 2/2X28W HFD MPT FDH G5 7, EQUALINE DI 2/2X35W HFD MPT FDH G5 9, EQUALINE DI 2/2X49W HFD MPT FDH G5 9, EQUALINE DI 2/2X54W HFD MPT FDH G5 7, EQUALINE DI 2/2X28W HFD OP PC FDH G5 7, EQUALINE DI 2/2X35W HFD OP PC FDH G5 9, EQUALINE DI 2/2X49W HFD OP PC FDH G5 9, EQUALINE DI 2/2X54W HFD OP PC FDH G5 7, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE DI 2/2X28W HFS DSB FDH G5 7, EQUALINE DI 2/2X35W HFS DSB FDH G5 9, EQUALINE DI 2/2X49W HFS DSB FDH G5 9, EQUALINE DI 2/2X54W HFS DSB FDH G5 7, EQUALINE DI 2/2X28W HFS MPT FDH G5 7, EQUALINE DI 2/2X35W HFS MPT FDH G5 9, EQUALINE DI 2/2X49W HFS MPT FDH G5 9, EQUALINE DI 2/2X54W HFS MPT FDH G5 7, EQUALINE DI 2/2X28W HFS OP PC FDH G5 7, EQUALINE DI 2/2X35W HFS OP PC FDH G5 9, EQUALINE DI 2/2X49W HFS OP PC FDH G5 9, EQUALINE DI 2/2X54W HFS OP PC FDH G5 7, HF - elektronický předřadník; HFD - elektronický předřadník digitálně stmívatelný; HFS - elektronický předřadník stmívatelný pro systém Sensa; DSB - mřížka Satinbrite; MPT - MicroPrisma; OP PC - opálový polykarbonátový difuroz; DI - přímo/nepřímá verze 10

11 Systémové svítidlo Dvojnásobná a trojnásobná délka Popis Kód Patice Hmotnost Ilcos (kg) Závěsné (MSWT) Kód SAP Přisazené (MCE) Vestavné (MRE) Systém, dvojnásobná délka Elektronický předřadník EQUALINE S 2/1X28W HF DSB FDH G5 5, EQUALINE S 2/1X35W HF DSB FDH G5 7, EQUALINE S 2/1X49W HF DSB FDH G5 7, EQUALINE S 2/1X54W HF DSB FDH G5 5, EQUALINE S 2/1X28W HF MPT FDH G5 5, EQUALINE S 2/1X35W HF MPT FDH G5 7, EQUALINE S 2/1X49W HF MPT FDH G5 7, EQUALINE S 2/1X54W HF MPT FDH G5 5, EQUALINE S 2/1X28W HF OP PC FDH G5 5, EQUALINE S 2/1X35W HF OP PC FDH G5 7, EQUALINE S 2/1X49W HF OP PC FDH G5 7, EQUALINE S 2/1X54W HF OP PC FDH G5 5, Elektronický předřadník digitálně stmívatelný EQUALINE S 2/1X28W HFD DSB FDH G5 5, EQUALINE S 2/1X35W HFD DSB FDH G5 7, EQUALINE S 2/1X49W HFD DSB FDH G5 7, EQUALINE S 2/1X54W HFD DSB FDH G5 5, EQUALINE S 2/1X28W HFD MPT FDH G5 5, EQUALINE S 2/1X35W HFD MPT FDH G5 7, EQUALINE S 2/1X49W HFD MPT FDH G5 7, EQUALINE S 2/1X54W HFD MPT FDH G5 5, EQUALINE S 2/1X28W HFD OP PC FDH G5 5, EQUALINE S 2/1X35W HFD OP PC FDH G5 7, EQUALINE S 2/1X49W HFD OP PC FDH G5 7, EQUALINE S 2/1X54W HFD OP PC FDH G5 5, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE S 2/1X28W HFS DSB FDH G5 6, EQUALINE S 2/1X35W HFS DSB FDH G5 7, EQUALINE S 2/1X49W HFS DSB FDH G5 7, EQUALINE S 2/1X54W HFS DSB FDH G5 6, EQUALINE S 2/1X28W HFS MPT FDH G5 6, EQUALINE S 2/1X35W HFS MPT FDH G5 7, EQUALINE S 2/1X49W HFS MPT FDH G5 7, EQUALINE S 2/1X54W HFS MPT FDH G5 6, EQUALINE S 2/1X28W HFS OP PC FDH G5 6, EQUALINE S 2/1X35W HFS OP PC FDH G5 7, EQUALINE S 2/1X49W HFS OP PC FDH G5 7, EQUALINE S 2/1X54W HFS OP PC FDH G5 6, Systém, trojnásobná délka Elektronický předřadník EQUALINE S 3/1X28W HF DSB FDH G5 8, EQUALINE S 3/1X35W HF DSB FDH G5 10, EQUALINE S 3/1X49W HF DSB FDH G5 10, EQUALINE S 3/1X54W HF DSB FDH G5 8, EQUALINE S 3/1X28W HF MPT FDH G5 8, EQUALINE S 3/1X35W HF MPT FDH G5 10, EQUALINE S 3/1X49W HF MPT FDH G5 10, EQUALINE S 3/1X54W HF MPT FDH G5 8, EQUALINE S 3/1X28W HF OP PC FDH G5 8, EQUALINE S 3/1X35W HF OP PC FDH G5 10, EQUALINE S 3/1X49W HF OP PC FDH G5 10, EQUALINE S 3/1X54W HF OP PC FDH G5 8, Elektronický předřadník digitálně stmívatelný EQUALINE S 3/1X28W HFD DSB FDH G5 8, EQUALINE S 3/1X35W HFD DSB FDH G5 10, EQUALINE S 3/1X49W HFD DSB FDH G5 10, EQUALINE S 3/1X54W HFD DSB FDH G5 8, EQUALINE S 3/1X28W HFD MPT FDH G5 8, EQUALINE S 3/1X35W HFD MPT FDH G5 10, EQUALINE S 3/1X49W HFD MPT FDH G5 10, EQUALINE S 3/1X54W HFD MPT FDH G5 8, EQUALINE S 3/1X28W HFD OP PC FDH G5 8, EQUALINE S 3/1X35W HFD OP PC FDH G5 10, EQUALINE S 3/1X49W HFD OP PC FDH G5 10, EQUALINE S 3/1X54W HFD OP PC FDH G5 8, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE S 3/1X28W HFS DSB FDH G5 8, EQUALINE S 3/1X35W HFS DSB FDH G5 10, EQUALINE S 3/1X49W HFS DSB FDH G5 10, EQUALINE S 3/1X54W HFS DSB FDH G5 8, EQUALINE S 3/1X28W HFS MPT FDH G5 8, EQUALINE S 3/1X35W HFS MPT FDH G5 10, EQUALINE S 3/1X49W HFS MPT FDH G5 10, EQUALINE S 3/1X54W HFS MPT FDH G5 8, EQUALINE S 3/1X28W HFS OP PC FDH G5 8, EQUALINE S 3/1X35W HFS OP PC FDH G5 10, EQUALINE S 3/1X49W HFS OP PC FDH G5 10, EQUALINE S 3/1X54W HFS OP PC FDH G5 8, Moduly LED pro nouzový provoz - viz strana 13. Přímo/nepřímé (D/I) Systémové svítidlo Dvojnásobná a trojnásobná délka Popis Kód Ilcos Patice Hmotnost (kg) Kód SAP Systém, dvojnásobná délka Elektronický předřadník EQUALINE S DI 2/2X28W HF DSB FDH G5 7, EQUALINE S DI 2/2X35W HF DSB FDH G5 9, EQUALINE S DI 2/2X49W HF DSB FDH G5 9, EQUALINE S DI 2/2X54W HF DSB FDH G5 7, EQUALINE S DI 2/2X28W HF MPT FDH G5 7, EQUALINE S DI 2/2X35W HF MPT FDH G5 9, EQUALINE S DI 2/2X49W HF MPT FDH G5 9, EQUALINE S DI 2/2X54W HF MPT FDH G5 7, EQUALINE S DI 2/2X28W HF OP PC FDH G5 7, EQUALINE S DI 2/2X35W HF OP PC FDH G5 9, EQUALINE S DI 2/2X49W HF OP PC FDH G5 9, EQUALINE S DI 2/2X54W HF OP PC FDH G5 7, Elektronický předřadník digitálně stmívatelný EQUALINE S DI 2/2X28W HFD DSB FDH G5 7, EQUALINE S DI 2/2X35W HFD DSB FDH G5 9, EQUALINE S DI 2/2X49W HFD DSB FDH G5 9, EQUALINE S DI 2/2X54W HFD DSB FDH G5 7, EQUALINE S DI 2/2X28W HFD MPT FDH G5 7, EQUALINE S DI 2/2X35W HFD MPT FDH G5 9, EQUALINE S DI 2/2X49W HFD MPT FDH G5 9, EQUALINE S DI 2/2X54W HFD MPT FDH G5 7, EQUALINE S DI 2/2X28W HFD OP PC FDH G5 7, EQUALINE S DI 2/2X35W HFD OP PC FDH G5 9, EQUALINE S DI 2/2X49W HFD OP PC FDH G5 9, EQUALINE S DI 2/2X54W HFD OP PC FDH G5 7, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE S DI 2/2X28W HFS DSB FDH G5 7, EQUALINE S DI 2/2X35W HFS DSB FDH G5 9, EQUALINE S DI 2/2X49W HFS DSB FDH G5 9, EQUALINE S DI 2/2X54W HFS DSB FDH G5 7, EQUALINE S DI 2/2X28W HFS MPT FDH G5 7, EQUALINE S DI 2/2X35W HFS MPT FDH G5 9, EQUALINE S DI 2/2X49W HFS MPT FDH G5 9, EQUALINE S DI 2/2X54W HFS MPT FDH G5 7, EQUALINE S DI 2/2X28W HFS OP PC FDH G5 7, EQUALINE S DI 2/2X35W HFS OP PC FDH G5 9, EQUALINE S DI 2/2X49W HFS OP PC FDH G5 9, EQUALINE S DI 2/2X54W HFS OP PC FDH G5 7, Systém, trojnásobná délka Elektronický předřadník EQUALINE S DI 3/2X28W HF DSB FDH G5 11, EQUALINE S DI 3/2X35W HF DSB FDH G5 14, EQUALINE S DI 3/2X49W HF DSB FDH G5 14, EQUALINE S DI 3/2X54W HF DSB FDH G5 11, EQUALINE S DI 3/2X28W HF MPT FDH G5 11, EQUALINE S DI 3/2X35W HF MPT FDH G5 14, EQUALINE S DI 3/2X49W HF MPT FDH G5 14, EQUALINE S DI 3/2X54W HF MPT FDH G5 11, EQUALINE S DI 3/2X28W HF OP PC FDH G5 11, EQUALINE S DI 3/2X35W HF OP PC FDH G5 14, EQUALINE S DI 3/2X49W HF OP PC FDH G5 14, EQUALINE S DI 3/2X54W HF OP PC FDH G5 11, Elektronický předřadník digitálně stmívatelný EQUALINE S DI 3/2X28W HFD DSB FDH G5 11, EQUALINE S DI 3/2X35W HFD DSB FDH G5 14, EQUALINE S DI 3/2X49W HFD DSB FDH G5 14, EQUALINE S DI 3/2X54W HFD DSB FDH G5 11, EQUALINE S DI 3/2X28W HFD MPT FDH G5 11, EQUALINE S DI 3/2X35W HFD MPT FDH G5 14, EQUALINE S DI 3/2X49W HFD MPT FDH G5 14, EQUALINE S DI 3/2X54W HFD MPT FDH G5 11, EQUALINE S DI 3/2X28W HFD OP PC FDH G5 11, EQUALINE S DI 3/2X35W HFD OP PC FDH G5 14, EQUALINE S DI 3/2X49W HFD OP PC FDH G5 14, EQUALINE S DI 3/2X54W HFD OP PC FDH G5 11, Elektronický předřadník stmívatelný pro systém Sensa EQUALINE S DI 3/2X28W HFS DSB FDH G5 11, EQUALINE S DI 3/2X35W HFS DSB FDH G5 14, EQUALINE S DI 3/2X49W HFS DSB FDH G5 14, EQUALINE S DI 3/2X54W HFS DSB FDH G5 11, EQUALINE S DI 3/2X28W HFS MPT FDH G5 11, EQUALINE S DI 3/2X35W HFS MPT FDH G5 14, EQUALINE S DI 3/2X49W HFS MPT FDH G5 14, EQUALINE S DI 3/2X54W HFS MPT FDH G5 11, EQUALINE S DI 3/2X28W HFS OP PC FDH G5 11, EQUALINE S DI 3/2X35W HFS OP PC FDH G5 14, EQUALINE S DI 3/2X49W HFS OP PC FDH G5 14, EQUALINE S DI 3/2X54W HFS OP PC FDH G5 11, HF - elektronický předřadník; HFD - elektronický předřadník digitálně stmívatelný; HFS - elektronický předřadník stmívatelný pro systém Sensa; DSB - mřížka Satinbrite; MPT - MicroPrisma; OP PC - opálový polykarbonátový difuroz; DI - přímo/nepřímá verze 11

12 Příslušenství 1. L spojka 2. T spojka 3. X spojka 4. Prázdný profil 5. Sada stropní růžice 6. Konzoly pro přisazenou montáž 7. Lankový závěs 8. Trubkový závěs 9. Modul bodového osvětlení 10. Koncové čelo 11. Transparentní kabel 3-žilový 12. Transparentní kabel 5-žilový 13. Montážní sada pro vestavbu do sádrokartonu 14. Dálkový ovladač SensaDigital 15. Programovací nástroj SensaDigital 16. Napájecí box 12

13 Pokyny k objednání příslušenství Popis Hmotnost Kód SAP Obrázek Soupravy koncových čel SINGLE EQUALINE ECA Jednoduché koncové čelo - Systémové verze s mřížkou 0, SINGLE EQUALINE ECA BRA Jednoduché koncové čelo - Systémové verze s difuzorem a MicroPrismou 0, SINGLE EQUALINE ECA MRE Jednoduché koncové čelo - Systémové vestavné verze s mřížkou 0, SINGLE EQUALINE ECA BRA MRE Jednoduché koncové čelo - Systémové vestavné verze s difuzorem a MicroPrismou 0, SINGLE EQUALINE D/I ECA Jednoduché koncové čelo - Systémové přímo/nepřímé verze s mřížkou 0, SINGLE EQUALINE D/I ECA BRA Jednoduché koncové čelo - Systémové přímo/nepřímé verze s difuzorem a MicroPrismou 0, Montážní sady EQUALINE MSWT 1500MM PAIR Sada lankového závěsu 1500mm pro Systémové verze (pár) 0, EQUALINE MCE PAIR Konzola pro montáž přisazením pro Systémové verze (pár) 0, EQUALINE MRS KIT 200MM PAIR Sada trubkového závěsu 200mm (pár) 0, EQUALINE PLASTERBOARD KIT PAIR Sada pro vestavnou montáž do sádrokartonu 0, CEILING ROSE KIT Sada stropní růžice s transparentním kabelem 0, Systémové komponenty EQUALINE CL L spojka 0, EQUALINE CT T spojka 0, EQUALINE CX X spojka 0, EQUALINE CL MRE L spojka pro vestavné verze 0, EQUALINE CL D/I L spojka pro závěsné přímo/nepřímé verze 0, EQUALINE INFILL PROFILE 1485MM Prázdný profil 1485mm pro Systémové verze 2, EQUALINE INFILL PROFILE 1185MM Prázdný profil 1185mm pro Systémové verze EQUALINE SPOTLIGHT MODULE 1185M Modul bodového světla 1185mm pro Systémové verze 3, Elektrické komponenty EQUALINE FEED-IN BLOCK Napájecí box pro Systémové verze 0, EQUALINE D/I FEED-IN BLOCK Napájecí box pro Systémové závěsné přímo/nepřímé verze 0, EQUALINE MRE FEED-IN BLOCK Napájecí box pro Systémové vestavné verze TRANSPARENT ML3c1. Transparentní kabel 3 žilový 1,5m 0, TRANSPARENT ML5c1.5 Transparentní kabel 5 žilový 1,5m 0, Příslušenství Sensa SENSA SENRC Ruční dálkový ovladač SensaDigital 0, SENSA SENP Programovací nástroj SensaDigital 0, Popis Délka (mm) Hmotnost (kg) Kód SAP Moduly LED pro nouzový provoz Modul LED EQUALINE E3TX PRO NOUZOVÝ OTEVŘENÝ PROSTOR 250 0,

14 Instalace systému EquaLine 1. Demontujte optiku ze svítidla (mřížka, opálový difuzor, MPT) 2. Uvolněte šrouby na všech konzolách konektorů a vysuňte konzolu podél profilu do žádané polohy K zapojení elektrického napájecího modulu posuňte 3 konzoly podél profilu zařízení a v požadované poloze utáhněte šrouby 4. Kabel síťového napájení protáhněte skrze otvor v napájecím modulu a zapojte na svorkovnici 5. Zastrčte síťové kabely ze svorkovnice do svorek uvnitř svítidel 6. Aby byly vodiče a svorky mimo světelné zdroje, na svorky umístěte kryt a zaklapněte do profilu Podle zvoleného typu montáže připojte montážní konzoly ke svítidlu a namontuje na příslušný povrch 7. Při přidávání dalších svítidel opakujte krok 2 a zastrčte kabel do zavěšených svorek v následujícím svítidle. Dále opakujte krok 6 8. Namontujte koncová čela ke svítidlu pomocí 2 vnitřních šroubů 9. Instalujte zpět optiku (mřížka, opálový difuzor, MPT) Proveďte elektrické zapojení 14

15 15

16 Lighting people and places Kontaktní údaje: Thorn Lighting CS spol. s.r.o. Na Březince 6/ Praha 5 Tel.: Fax: thorn.cz@thornlighting.com Thorn Lighting CS spol. s.r.o. Pellicova Brno Tel.: Fax: thorn.brno@thornlighting.com Thorn Lighting CS spol. s.r.o. Zámostní 1240/ Ostrava Tel.: Fax: thorn.ostrava@thornlighting.com Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Vytištěno na papíru Luxo Light. Publikace č. 468 (CZ) Vytištěno v Anglii 03/10 SAP code:
