1 Řada Concavia Inovační a robustní řada širokozářících svítidel

2 Concavia

3 Inovační řada širokozářících svítidel Concavia zajišťuje velký výběr a flexibilitu. Svítidla jsou nabízena ve třech velikostech malé (S), velké (L) a zvláště velké (XL). K dispozici je také široký výběr kombinací typů světelných zdrojů a výkonů. Volba reflektorů a dekorativních doplňků umožňuje adaptaci řady Concavia pro řešení osvětlení, které odpovídá moderním architektonickým požadavkům. Celá řada drátěných chráničů a krytů zvyšuje bezpečnost a ochranu a možnost použití kroužkové mřížky zajišťuje nezbytnou kontrolu oslnění. Svítidlo Concavia má robustní konstrukci a je vyrobeno za použití vysoce kvalitních materiálů. Je vhodné i pro vysoké teploty okolního prostředí. Volba IP23 či IP65 zajišťuje funkčnost výrobku v prašném a vlhkém prostředí při současném zachování bezpečnosti a odolnosti. Jedním z klíčových rysů řady Concavia je instalace a údržba bez nutnosti použití nástrojů. Výrobek je opatřen přívodním elektrickým kabelem pro snadnou instalaci, a není tedy nutný přístup do základního tělesa svítidla. Je tak zachováno klasifikační hodnocení IP65 a zajištěna vysoká úroveň zabezpečení, stejně jako úspora času a peněz. Concavia nabízí příležitost vyřešit potřeby osvětlení pro celou řadu komerčních a průmyslových aplikací od maloobchodních prostor, sportovní hal, továren a schodišť, až po náročné podmínky průmyslového prostředí. Další informace o různých aplikacích najdete na straně 5. 3

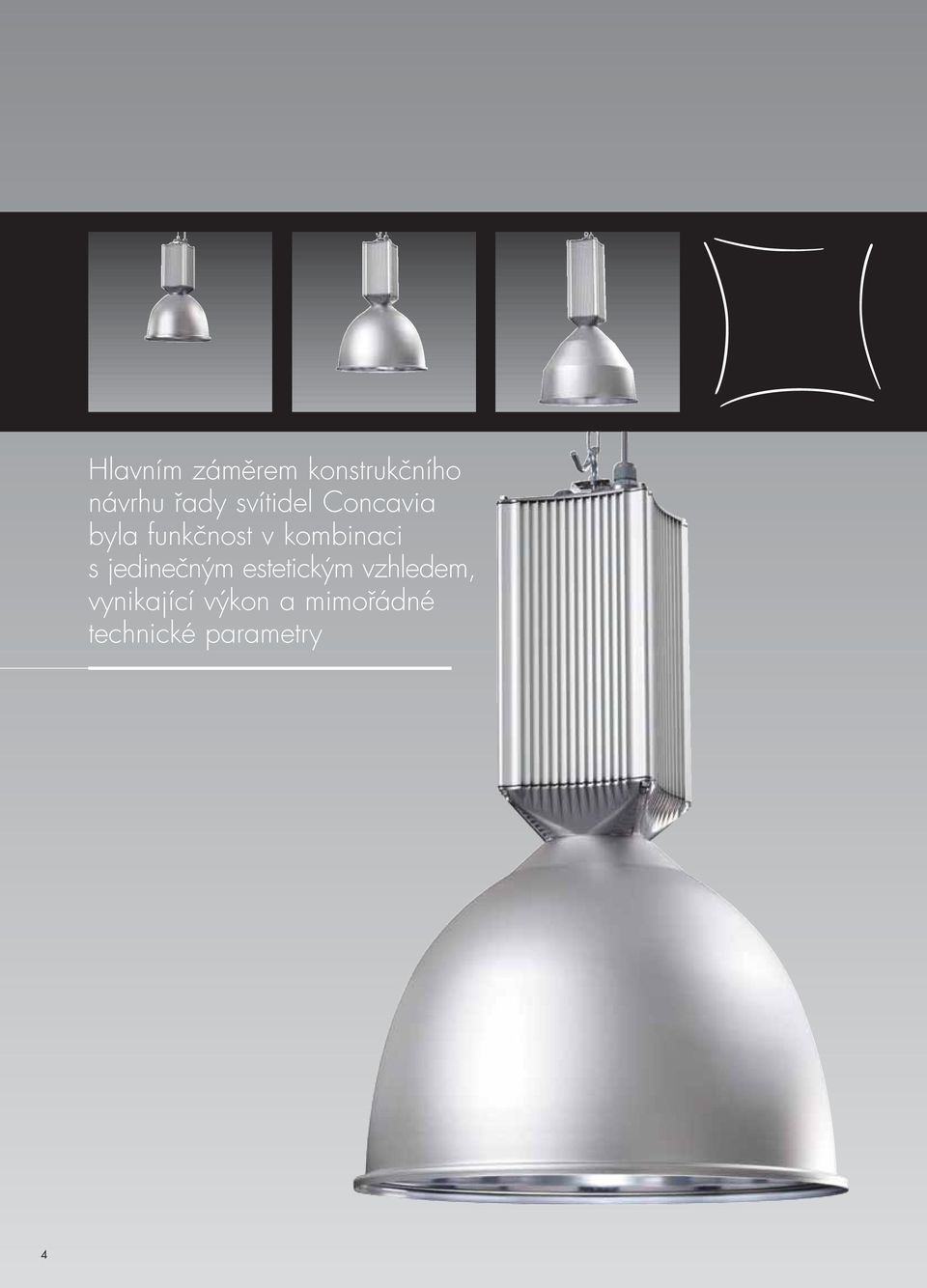

4 4 Hlavním záměrem konstrukčního návrhu řady svítidel Concavia byla funkčnost v kombinaci s jedinečným estetickým vzhledem, vynikající výkon a mimořádné technické parametry

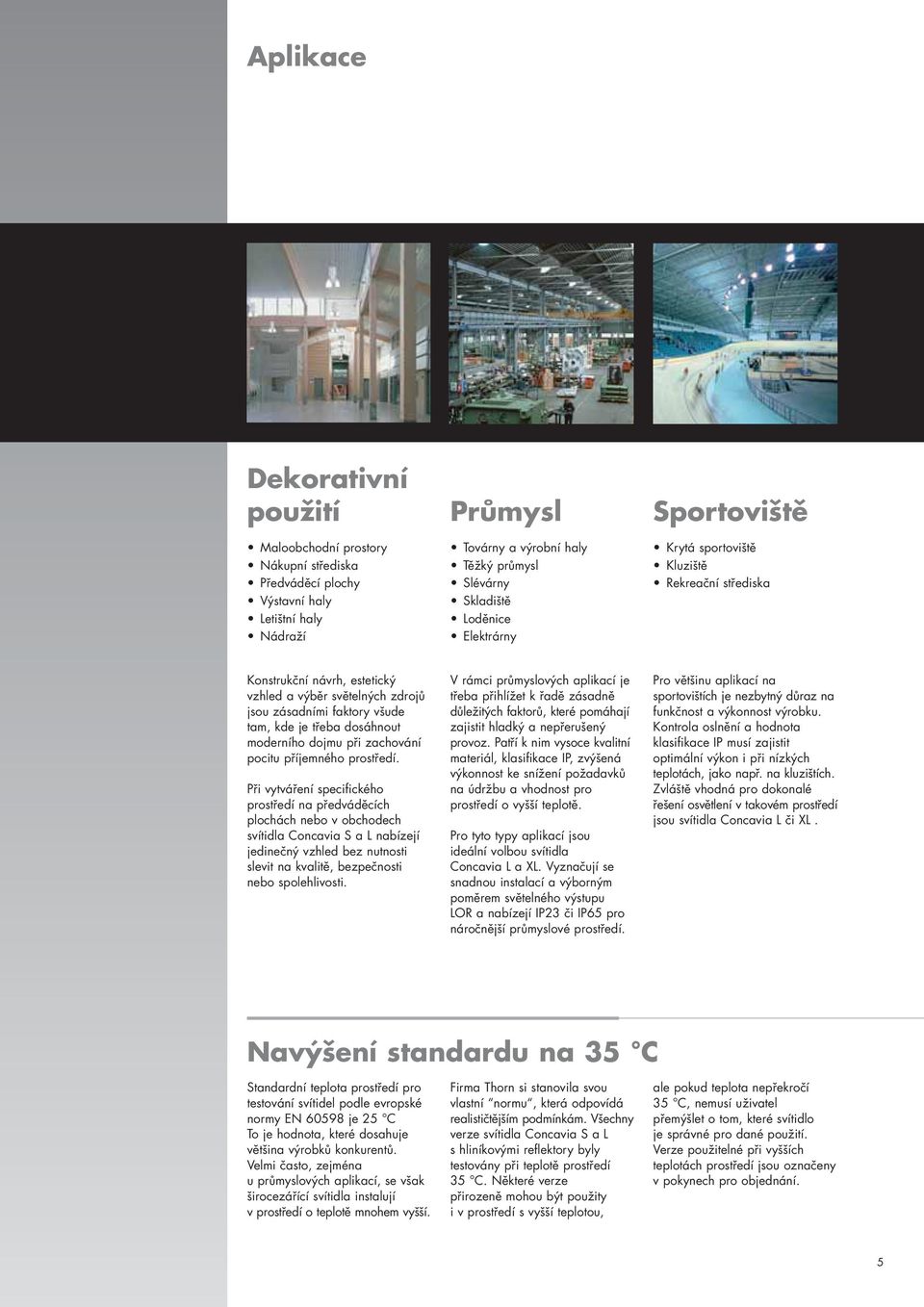

5 Aplikace Dekorativní použití Maloobchodní prostory Nákupní střediska Předváděcí plochy Výstavní haly Letištní haly Nádraží Průmysl Továrny a výrobní haly Těžký průmysl Slévárny Skladiště Loděnice Elektrárny Sportoviště Krytá sportoviště Kluziště Rekreační střediska Konstrukční návrh, estetický vzhled a výběr světelných zdrojů jsou zásadními faktory všude tam, kde je třeba dosáhnout moderního dojmu při zachování pocitu příjemného prostředí. Při vytváření specifického prostředí na předváděcích plochách nebo v obchodech svítidla Concavia S a L nabízejí jedinečný vzhled bez nutnosti slevit na kvalitě, bezpečnosti nebo spolehlivosti. V rámci průmyslových aplikací je třeba přihlížet k řadě zásadně důležitých faktorů, které pomáhají zajistit hladký a nepřerušený provoz. Patří k nim vysoce kvalitní materiál, klasifikace IP, zvýšená výkonnost ke snížení požadavků na údržbu a vhodnost pro prostředí o vyšší teplotě. Pro tyto typy aplikací jsou ideální volbou svítidla Concavia L a XL. Vyznačují se snadnou instalací a výborným poměrem světelného výstupu LOR a nabízejí IP23 či IP65 pro náročnější průmyslové prostředí. Pro většinu aplikací na sportovištích je nezbytný důraz na funkčnost a výkonnost výrobku. Kontrola oslnění a hodnota klasifikace IP musí zajistit optimální výkon i při nízkých teplotách, jako např. na kluzištích. Zvláště vhodná pro dokonalé řešení osvětlení v takovém prostředí jsou svítidla Concavia L či XL. Navýšení standardu na 35 C Standardní teplota prostředí pro testování svítidel podle evropské normy EN je 25 C To je hodnota, které dosahuje většina výrobků konkurentů. Velmi často, zejména u průmyslových aplikací, se však širocezářící svítidla instalují v prostředí o teplotě mnohem vyšší. Firma Thorn si stanovila svou vlastní normu, která odpovídá realističtějším podmínkám. Všechny verze svítidla Concavia S a L s hliníkovými reflektory byly testovány při teplotě prostředí 35 C. Některé verze přirozeně mohou být použity i v prostředí s vyšší teplotou, ale pokud teplota nepřekročí 35 C, nemusí uživatel přemýšlet o tom, které svítidlo je správné pro dané použití. Verze použitelné při vyšších teplotách prostředí jsou označeny v pokynech pro objednání. 5

6 Základní vlastnosti a výhody Řada svítidel Concavia byla navržena se zřetelem na funkčnost, bezpečnost a celkovou výkonnost výrobku; nabízí mnoho jedinečných vlastností a výhod Bezpečnost Časové startéry zamezují blikání vadných světelných zdrojů Prostřednictvím časových startérů je zajištěna vysoká úroveň bezpečnosti Předřadníky mají termální ochranu, takže je vyloučeno riziko přehřátí Vysoká hodnota klasifikace IP zaručuje údržbu v dlouhých cyklech Omezené povrchové teploty Volitelné přídavné světelné zdroje dojde-li k výpadku proudu, při jeho opětném zapnutí svítidlo okamžitě poskytuje alespoň minimální úroveň osvětlení Instalace a montáž výhradně bez použití nástrojů Konzola pro rychlé nasazení, vhodná pro každou závěsnou aplikaci Konzola pro rychlé nasazení se jednoduše připne na hlavní těleso; není třeba použít žádné nástroje Konstrukční provedení reflektoru s jedinečným závěrným mechanizmem Pro elektrické připojení svítidla nejsou třeba žádné nástroje, protože je opatřeno kabelem o délce 1,5 m s připojením do sítě Instalace bez použití nástrojů. Doplňky v podobě drátěného ochranného koše a skleněného krytu se snadnou instalací Teplota prostředí Základní řada svítidel Concavia byla testována při teplotě prostředí 35 C; několik účelových verzí je použitelných při vyšších teplotách prostředí. Další informace najdete na straně 13 Zaručené nastartování při nízkých teplotách až do -30 C Hliníkové těleso s chladicími žebry zlepšuje tepelný tok 6

7 Inovace Verze IP65 jsou vybaveny membránovým ventilem GORE Umožňuje vyrovnání tlaku vzduchu, zabraňuje pronikání vzduchu a vlhkosti kolem těsnění a chrání tak elektronické součásti Možnost úniku vodní páry pomáhá omezení kondenzace Napomáhá udržovat úroveň výkonnosti Světelné zdroje a předřadníky Široký výběr světelných zdrojů včetně inovačního řešení, například světelných zdrojů QL a 1000W Světelné zdroje QL zabezpečují dlouhou životnost Koncepce instaluj a zapomeň minimální životnost provozních hodin Ideální pro aplikace tam, kde je obtížná či drahá údržba, např. v prostorách s omezeným přístupem 1000W světelné zdroje dovolují použití menšího počtu svítidel při montáži ve velkých výškách nebo tam, kde je méně důležitá rovnoměrnost osvětlení Možnost využití halogenidových výbojek s předřadníky pro sodíkové výbojky, což vede k vyššímu výstupu světelného toku Další informace o kombinacích světelných zdrojů a předřadníků najdete na straně 15 Materiál a konstrukční provedení Inovační výrazný, estetický vzhled vyhovuje aplikacím, kde je kladen rozhodující důraz na design Výběr ze tří velikostí vhodných pro celou škálu aplikací Použití vysoce kvalitních hliníkových materiálů Robustní, teplotně optimalizovaná konstrukce Řada estetických reflektorů a doplňků pro dokonalé řešení celkového osvětlení 7

8 Concavia S Řada všestranných a kompaktních reflektorových svítidel zajišťuje vysokou výkonnost a jedinečný estetický dojem pro použití u mnoha komerčních aplikací Vhodné pro širokou škálu světelných zdrojů a výkonů Výběr hliníkových, plastových a skleněných reflektorů poskytujících přímo/nepřímou distribuci světla; každý přináší svůj specifický estetický vzhled Puristické a inovační konstrukční řešení vyhovuje moderní architektuře budov Těleso z vysoce kvalitního litého hliníku zajišťuje funkčnost a trvanlivost Testováno při teplotě prostředí 35 C Předem nainstalovaný 1,5 m dlouhý přívodní elektrický kabel (3 x 1 mm 2 ) pro snadné elektrické připojení a instalaci Celá řada závěsných možností pro potřeby různých aplikací Skleněné kryty a drátěné ochranné koše zvyšují bezpečnost a ochranu Instalace a manipulace bez potřeby nástrojů Světelné zdroje 42-57W TC-TEL (FSM) kompaktní zářivka, Patice: GX24q Indukční výbojka 85W LMG-lhf (FSI) W QT (HSG) halogenová žárovka, Patice: E W A (IA) Klasická žárovka, Patice: E W HIE (ME) Halogenidová elyptická výbojka, Patice: E27 70W HIPAR (MR) Halogenidová reflektorová výbojka, Patice: E W HIT (MT) Halogenidová výbojka, Patice: G12 Materiál/povrchová úprava Skříň předřadníku: extrudovaný, tlakově litý hliník, eloxovaný povrch Reflektory: pískovaný vysoce čistý hliník, prizmatický polykarbonát, akrylát nebo sklo Kryty reflektorů: prizmatické nebo tvrzené sklo Závěsné ochranné koše: nerezová ocel Instalace/montáž Vhodné pro jednobodové zavěšení na drát, řetěz, nebo zdvojený drát (včetně stropního balbachýnu). Všechna svítidla jsou dodávána s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem pro snadnou instalaci bez nutnosti použití nástrojů. Pro všechny nechráněné světelné zdroje HIE a HIT je nutný kryt. Normy Konstrukce a výroba v souladu s normou EN El. předmět třídy I 2 Nm (drátěný ochranný koš) 6 Nm (skleněný kryt) 1 IP23 1 V přípravě Specifikace Při specifikaci uvádějte: Reflektorové širokozářící svítidlo pro 42-57W TC-TEL kompaktní zářivky, 85W LMG-lhf indukční výbojky, W QT halogenové žárovky, W (IA) žárovky, W HIE halogenidové elyptické výbojky, 70W HIPAR halogenidové reflektorové výbojky, W HIT halogenidové výbojky (instalace bez použití nástrojů), s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem, IP23, těleso eloxovaný hliník, reflektor pískovaný hliník, prizmatický polykarbonát, akrylát nebo sklo, ochranné závěsné koše z nerezové oceli, testováno při teplotě prostředí 35 C. Jako Thorn Concavia S 8

9 Concavia L Odolné širokozářící svítidlo nabízející výkonnost, vysoce technologický vzhled a velké možnosti použití, vhodné pro většinu průmyslových a rozsáhlých komerčních aplikací Vhodné pro širokou škálu světelných zdrojů a výkonů až do 400W Volitelné přídavné světelné zdroje Při použití časových zapalovačů a termálně chráněných tlumivek lze dosáhnout vysoké úrovně bezpečnosti Výběr ochrany IP23 či IP65 zajistí bezpečnost a výkonnost v prašném nebo vlhkém prostředí Kombinace vysoce kvalitních materiálů a robustní konstrukce zajistí vysokou výkonnost i v prostředí s vysokou teplotou a v náročných podmínkách Testováno při teplotě prostředí 35 C Instalace a manipulace bez potřeby nástrojů Předem nainstalovaný 1,5 m dlouhý (3 x 1 mm 2 ) elektrický kabel pro snadné připojení a instalaci Puristické řešení a špičková technologie vyhovuje aplikacím náročným z hlediska designu Celá řada závěsných možností pro potřeby různých aplikací Široká škála estetických reflektorů zajišťuje přímo/ nepřímou distribuci světla Zahrnuje unikátní prodyšný GORE membránový ventil, který umožňuje vyrovnání tlaku vzduchu a zabraňuje pronikání vzduchu a vlhkosti kolem těsnění Světelné zdroje Indukční výbojka 165W LMG-lhf (FSI) W HIE (ME) Halogenidová elyptická výbojka, Patice: E W HSE (SE) Vysokotlaká sodíková výbojka, Patice: E W HME (QE) Vysokotlaká rtuťová výbojka, Patice: E40 Materiály/povrchová úprava Skříň předřadníku: tlakově lisovaný hliník bez povrchové úpravy pro IP23 a eloxovaný hliník u IP65 Reflektory: pískovaný vysoce čistý hliník, prizmatický polykarbonát, akrylát nebo sklo Kryty reflektorů: prizmatické nebo tvrzené sklo Závěsné ochranné koše: nerezová ocel Instalace/montáž Vhodné pro jednobodové zavěšení na drát, řetěz, nebo zdvojený drát. Všechna svítidla jsou dodávána s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem pro snadnou instalaci bez nutnosti použití nástrojů. Pro všechny nechráněné světelné zdroje HIE nebo verze IP65 je nutný kryt. Normy Konstrukce a výroba v souladu s normou EN El. předmět třídy I Napětí: V, 50-60Hz Kdispozici jsou i verze předřadníků pro jiná napětí než 230V (EU) 2 Nm (drátěný ochranný koš) 6 Nm (skleněný kryt) 1 IP23 IP65 1 V přípravě Specifikace Při specifikaci uvádějte: Širokozářící reflektorové svítidlo pro světelné zdroje HIE/HSE a HME 250/400W (s časovými zapalovači a termálně chráněnými tlumivkami) nebo LMG-lhf 165W, instalace bez použití nástrojů, s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem, těleso z tlakově lisovaného hliníku bez povrchové úpravy pro IP23 a eloxovaného hliníku u IP65, odvětrávací membrána, reflektor pískovaný hliník, prizmatický polykarbonát, akrylát nebo sklo, závěsné ochranné koše z nerezové oceli, testováno při teplotě prostředí 35 C. Jako Thorn Concavia L 9

10 Concavia XL Robustní a odolné širokozářící svítidlo s vyjímečně vysokým výkonem pro speciální průmyslové účely a montáž ve velkých výškách Speciálně navržená konstrukce pro 1000W světelné zdroje, které dovolují použití menšího počtu svítidel při montáži ve velkých výškách nebo tam, kde je méně důležitá rovnoměrnost osvětlení Kombinace vysoce kvalitních materiálů a robustní konstrukce zajistí vysokou výkonnost i v prostředí s vysokou teplotou a v náročných podmínkách Ochrana IP65 zajistí bezpečnost a výkonnost v prašném nebo vlhkém prostředí Instalace a manipulace bez potřeby nástrojů Zahrnuje unikátní prodyšný GORE membránový ventil, který umožňuje vyrovnání tlaku vzduchu a zabraňuje pronikání vzduchu a vlhkosti kolem těsnění Volitelný skleněný kryt ke zvýšení bezpečnosti a ochrany Celá řada závěsných možností pro potřeby různých aplikací Předem nainstalovaný 1,5 m dlouhý (3 x 1 mm 2 ) elektrický kabel pro snadné připojení a instalaci Světelné zdroje 1000W HIE (ME) Halogenidová elyptická výbojka, Patice: E W HSE (SE) Vysokotlaká sodíková výbojka, Patice: E W HME (QE) Vysokotlaká rtuťová výbojka Patice: E40 Materiály/povrchová úprava Skříň předřadníku: tlakově lisovaný eloxovaný hliník Reflektory: pískovaný vysoce čistý hliník Kryty reflektorů: tvrzené sklo Závěsné ochranné koše: nerezová ocel Instalace/montáž Vhodné pro jednobodové zavěšení na drát, řetěz, nebo zdvojený drát. Všechna svítidla jsou dodávána s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem pro snadnou instalaci bez nutnosti použití nástrojů. Pro všechny nechráněné světelné zdroje HIE nebo IP65 je nutný kryt. Normy Konstrukce a výroba v souladu s normou EN El. předmět třídy I Napětí: V, 50-60Hz Kdispozici jsou i verze předřadníků pro jiná napětí než 230 V (EU) 6 Nm (skleněný kryt) 1 IP65 Specifikace Při specifikaci uvádějte: Širokozářící reflektorové svítidlo pro světelné zdroje HIE/HSE a HME 1000W (s časovými zapalovači a termálně chráněnými tlumivkami) s předem nainstalovaným 1,5 m dlouhým (3 x 1 mm 2 ), šedým elektrickým kabelem pro snadnou instalaci bez nutnosti použití nástrojů, IP65, těleso eloxovaný hliník, odvětrávací membrána, reflektor pískovaný hliník, závěsné ochranné koše z nerezové oceli. Jako Thorn Concavia XL 1 V přípravě 10

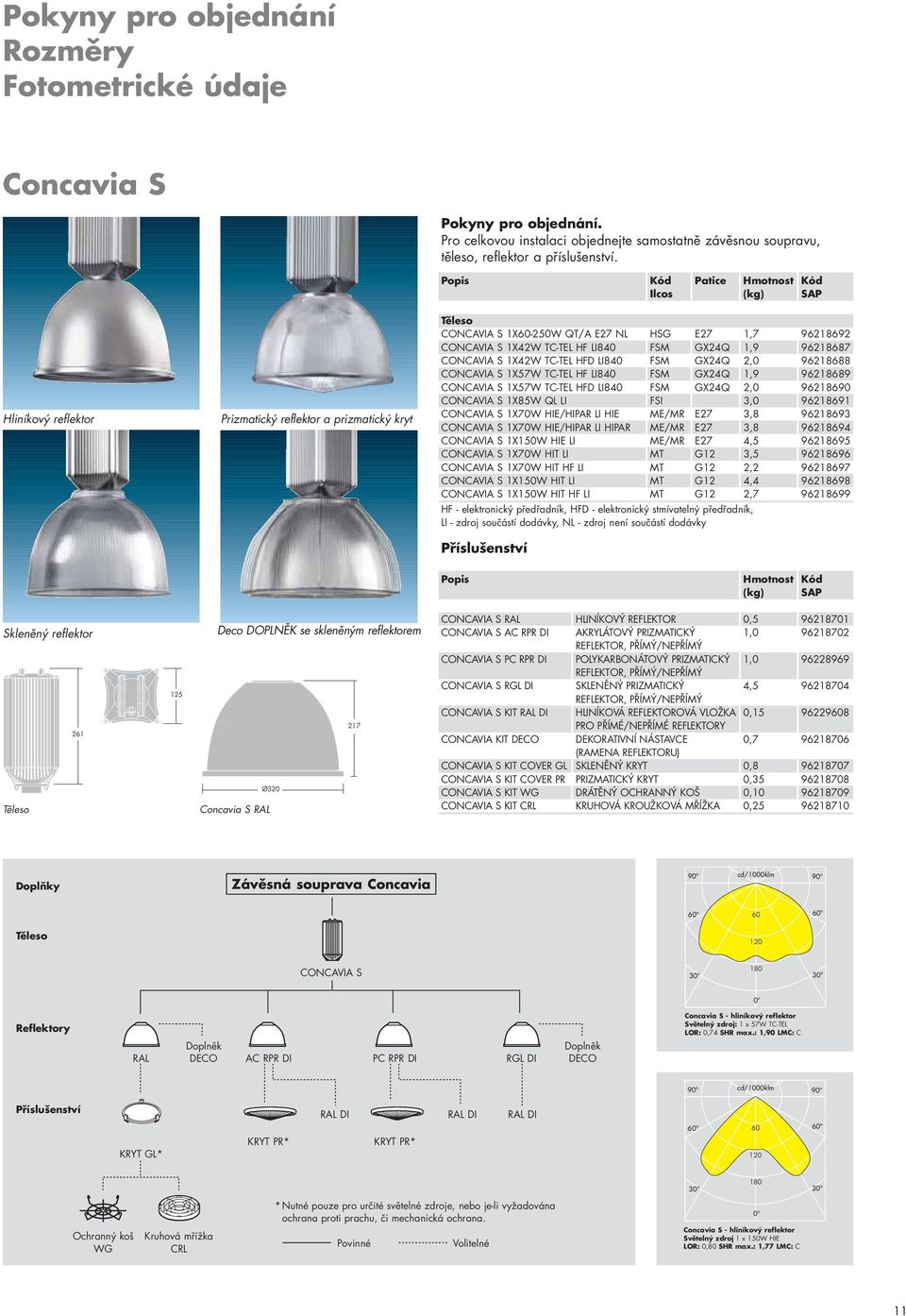

11 Pokyny pro objednání Rozměry Fotometrické údaje Concavia S Pokyny pro objednání. Pro celkovou instalaci objednejte samostatně závěsnou soupravu, těleso, reflektor a příslušenství. Popis Kód Patice Hmotnost Kód Ilcos (kg) SAP Hliníkový reflektor Prizmatický reflektor a prizmatický kryt Těleso CONCAVIA S 1X60-250W QT/A E27 NL HSG E27 1, CONCAVIA S 1X42W TC-TEL HF LI840 FSM GX24Q 1, CONCAVIA S 1X42W TC-TEL HFD LI840 FSM GX24Q 2, CONCAVIA S 1X57W TC-TEL HF LI840 FSM GX24Q 1, CONCAVIA S 1X57W TC-TEL HFD LI840 FSM GX24Q 2, CONCAVIA S 1X85W QL LI FSI 3, CONCAVIA S 1X70W HIE/HIPAR LI HIE ME/MR E27 3, CONCAVIA S 1X70W HIE/HIPAR LI HIPAR ME/MR E27 3, CONCAVIA S 1X150W HIE LI ME/MR E27 4, CONCAVIA S 1X70W HIT LI MT G12 3, CONCAVIA S 1X70W HIT HF LI MT G12 2, CONCAVIA S 1X150W HIT LI MT G12 4, CONCAVIA S 1X150W HIT HF LI MT G12 2, HF - elektronický předřadník, HFD - elektronický stmívatelný předřadník, LI - zdroj součástí dodávky, NL - zdroj není součástí dodávky Příslušenství Popis Hmotnost Kód (kg) SAP Skleněný reflektor Těleso Deco DOPLNĚK se skleněným reflektorem Concavia S RAL 217 Ø320 CONCAVIA S RAL HLINÍKOVÝ REFLEKTOR 0, CONCAVIA S AC RPR DI AKRYLÁTOVÝ PRIZMATICKÝ 1, REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ CONCAVIA S PC RPR DI POLYKARBONÁTOVÝ PRIZMATICKÝ 1, REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ CONCAVIA S RGL DI SKLENĚNÝ PRIZMATICKÝ 4, REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ CONCAVIA S KIT RAL DI HLINÍKOVÁ REFLEKTOROVÁ VLOŽKA 0, PRO PŘÍMÉ/NEPŘÍMÉ REFLEKTORY CONCAVIA KIT DECO DEKORATIVNÍ NÁSTAVCE 0, (RAMENA REFLEKTORU) CONCAVIA S KIT COVER GL SKLENĚNÝ KRYT 0, CONCAVIA S KIT COVER PR PRIZMATICKÝ KRYT 0, CONCAVIA S KIT WG DRÁTĚNÝ OCHRANNÝ KOŠ 0, CONCAVIA S KIT CRL KRUHOVÁ KROUŽKOVÁ MŘÍŽKA 0, Doplňky Závěsná souprava Concavia 90 cd/1000klm Těleso 120 CONCAVIA S Concavia S - hliníkový reflektor Reflektory Světelný zdroj: 1 x 57W TC-TEL LOR: 0,74 SHR max.: 1,90 LMC: C RAL Doplněk DECO AC RPR DI PC RPR DI RGL DI Doplněk DECO 90 cd/1000klm 90 Příslušenství RAL DI RAL DI RAL DI KRYT GL* KRYT PR* KRYT PR* *Nutné pouze pro určité světelné zdroje, nebo je-li vyžadována ochrana proti prachu, či mechanická ochrana. 0 Ochranný koš WG Kruhová mřížka CRL Povinné Volitelné Concavia S - hliníkový reflektor Světelný zdroj 1 x 150W HIE LOR: 0,80 SHR max.: 1,77 LMC: C 11

12 Pokyny pro objednání Rozměry Fotometrické údaje Concavia L Pokyny pro objednání. Zdroje jsou součástí dodávky. Pro celkovou instalaci objednejte samostatně závěsnou soupravu, těleso, reflektor a příslušenství. Popis Kód Patice Hmotnost Kód Ilcos (kg) SAP Široký reflektor Široký reflektor se skleněným krytem IP23 těleso CONCAVIA L 1X165W LMG-LFH IP23 LI FSI 6, CONCAVIA L 1X250W HIE IP23 LI ME E40 7, CONCAVIA L 1X250W HIE/HSE IP23 LI HSE SE E40 7, CONCAVIA L 1X250W HIE/HSE IP23 LI HIE ME E40 7, CONCAVIA L 1X250W HME IP23 LI QE E40 7, CONCAVIA L 1X400W HIE IP23 LI ME E40 9, CONCAVIA L 1X400W HIE/HSE IP23 LI HSE SE E40 9, CONCAVIA L 1X400W HIE/HSE IP23 LI HIE ME E40 9, CONCAVIA L 1X400W HME IP23 LI QE E40 9, IP23 Těleso s přídavným světelným zdrojem CONCAVIA L 1X250W HIE AUX IP23 LI ME E40 7, CONCAVIA L 1X250W HSE AUX IP23 LI HSE SE E40 7, CONCAVIA L 1X250W HSE AUX IP23 LI HIE SE E40 7, CONCAVIA L 1X250W HME AUX IP23 LI QE E40 7, CONCAVIA L 1X400W HIE AUX IP23 LI ME E40 9, CONCAVIA L 1X400W HSE AUX IP23 LI HSE SE E40 9, CONCAVIA L 1X400W HSE AUX IP23 LI HIE SE E40 9, CONCAVIA L 1X400W HME AUX IP23 LI QE E40 9, Úzký reflektor Úzký reflektor se skleněným krytem IP65 Těleso CONCAVIA L 1X165W LMG-LHF IP65 LI FSI 6, CONCAVIA L 1X250W HIE IP65 LI ME E40 7, CONCAVIA L 1X250W HIE/HSE IP65 LI HSE SE E40 7, CONCAVIA L 1X250W HIE/HSE IP65 LI HIE ME E40 7, CONCAVIA L 1X250W HME IP65 LI QE E40 7, CONCAVIA L 1X400W HIE IP65 LI ME E40 9, CONCAVIA L 1X400W HIE/HSE IP65 LI HSE SE E40 9, CONCAVIA L 1X400W HIE/HSE IP65 LI HIE ME E40 9, CONCAVIA L 1X400W HME IP65 LI QE E40 9, Prizmatický reflektor Prizmatický reflektor s prizmatickým krytem Příslušenství IP65 Těleso s přídavným světelným zdrojem CONCAVIA L 1X250W HIE AUX IP65 LI ME E40 7, CONCAVIA L 1X250W HSE AUX IP65 LI HSE SE E40 7, CONCAVIA L 1X250W HSE AUX IP65 LI HIE SE E40 7, CONCAVIA L 1X250W HME AUX IP65 LI QE E40 7, CONCAVIA L 1X400W HIE AUX IP65 LI ME E40 9, CONCAVIA L 1X400W HIE/HSE AUX IP65 LI HIE SE E40 9, CONCAVIA L 1X400W HSE AUX IP65 LI HSE SE E40 9, CONCAVIA L 1X400W HME AUX IP65 LI QE E40 9, LI - zdroj je součástí dodávky Popis Hmotnost Kód (kg) SAP Skleněný reflektor CONCAVIA L RAL WD HLINÍKOVÝ REFLEKTOR, ŠIROKÉ VYZAŘOVÁNÍ 1, CONCAVIA L RAL NW HLINÍKOVÝ REFLEKTOR, ÚZKÉ VYZAŘOVÁNÍ 1, CONCAVIA L AC RPR DI AKRYLÁTOVÝ PRIZMATICKÝ REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ 3, CONCAVIA L PC RPR DI POLYKARBONÁTOVÝ PRIZMATICKÝ REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ 3, CONCAVIA L RGL DI SKLENĚNÝ PRIZMATICKÝ REFLEKTOR, PŘÍMÝ/NEPŘÍMÝ 9, CONCAVIA L KIT COVER GL IP65 SKLENĚNÝ KRYT 2, CONCAVIA L KIT COVER PR PRIZMATICKÝ KRYT 1, CONCAVIA L KIT WG DRÁTĚNÝ OCHRANNÝ KOŠ 0, CONCAVIA L KIT CRL KRUHOVÁ KROUŽKOVÁ MŘÍŽKA 0, Ø503 Ø503 Těleso Concavia L RAL WD Concavia L RAL NW 12

13 Doplňky IP23 Závěsná souprava Concavia IP65 Závěsná souprava Concavia Těleso CONCAVIA L IP23 CONCAVIA L IP65 Reflektory RAL WD RAL NW AC RPR DI PC RPR DI RGL DI RAL WD RAL NW Příslušenství KRYT GL IP65* KRYT PR* KRYT GL IP65 *Nutné pouze pro potřeby světelného zdroje, nebo je-li vyžadována ochrana proti prachu, či mechanická ochrana. Ochranný koš WG Kruhová mřížka CRL Povinné Volitelné Ochranný koš WG Kruhová mřížka CRL 90 cd/1000klm cd/1000klm Concavia L - IP23 úzký reflektor Světelný zdroj: 1 x 400W HSE LOR: 0,85 SHR max.: 1,26 LMC: C Concavia L - IP23 široký reflektor Světelný zdroj: 1 x 400W HSE LOR: 0,88 SHR max.: 2,11 LMC: C Teplota okolního prostředí Ačkoli byla řada Concavia testována při teplotě okolního prostředí 35 C, platí určité výjimky. Verze s indukčními světelnými zdroji QL mohou být provozovány pouze při teplotě 25 C, ale následující tabulka uvádí verze použitelné při vyšší teplotě prostředí: Popis *Max. teplota okolního prostředí C IP23 CONCAVIA L 1x250W HIE IP23 LI 50 CONCAVIA L 1x250W HIE/HSE IP23 LI HSE 55 CONCAVIA L 1x250W HIE/HSE IP23 LI HIE 50 CONCAVIA L 1x250W HME IP23 LI 45 CONCAVIA L 1x400W HME IP23 LI 40 IP65 CONCAVIA L 1x250W HIE IP65 LI 50 CONCAVIA L 1x250W HIE/HSE IP65 LI HSE 50 CONCAVIA L 1x250W HIE/HSE IP65 LI HIE 50 CONCAVIA L 1x250W HME IP65 LI 45 *k dosažení uvedené teploty prostředí zajistěte, aby byla odbočka předřadníku nastavena v souladu s napájecím napětím 13

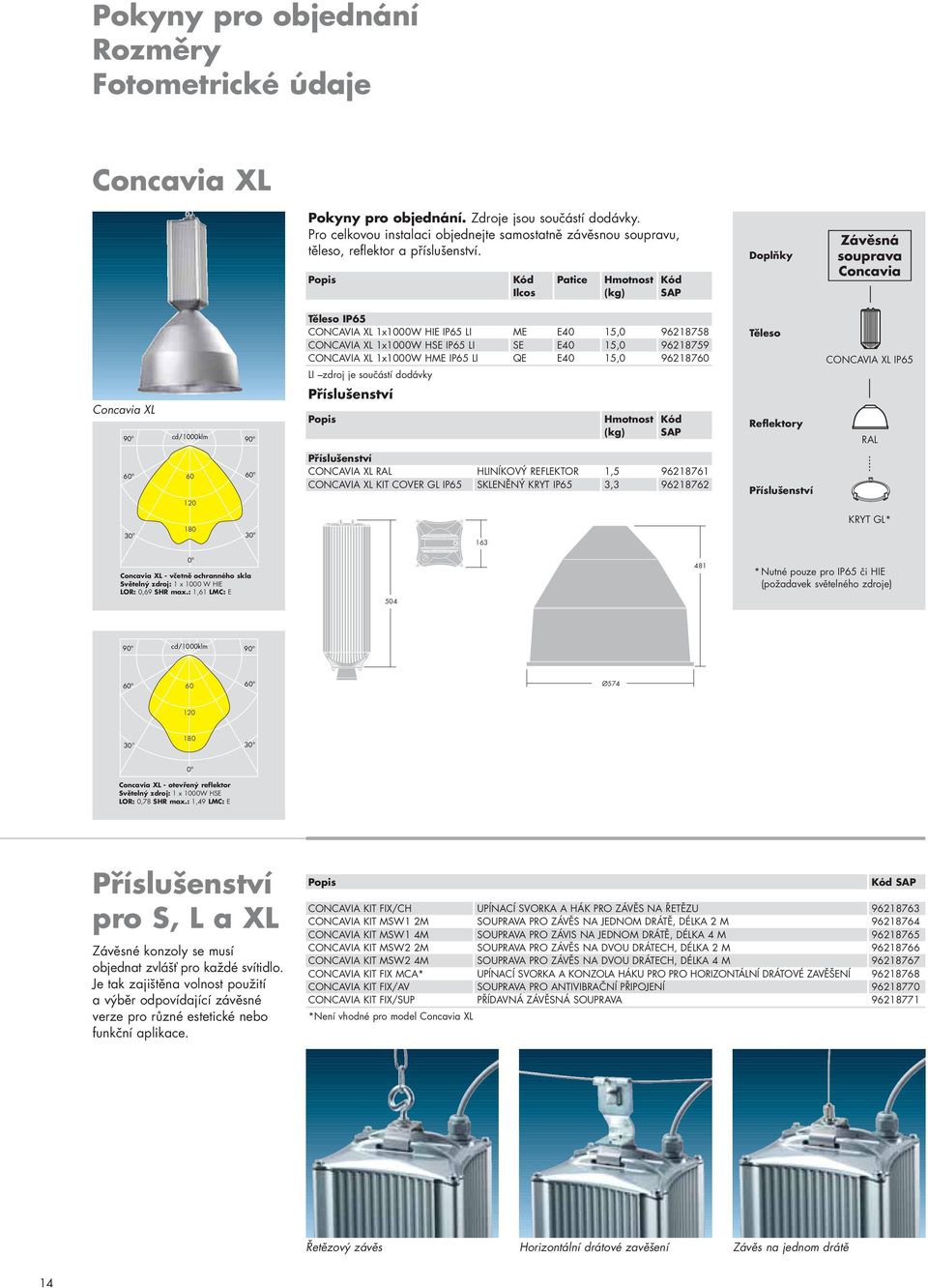

14 Pokyny pro objednání Rozměry Fotometrické údaje Concavia XL Pokyny pro objednání. Zdroje jsou součástí dodávky. Pro celkovou instalaci objednejte samostatně závěsnou soupravu, těleso, reflektor a příslušenství. Popis Kód Patice Hmotnost Kód Ilcos (kg) SAP Doplňky Závěsná souprava Concavia Těleso IP65 CONCAVIA XL 1x1000W HIE IP65 LI ME E40 15, CONCAVIA XL 1x1000W HSE IP65 LI SE E40 15, CONCAVIA XL 1x1000W HME IP65 LI QE E40 15, Těleso CONCAVIA XL IP65 LI zdroj je součástí dodávky Příslušenství Concavia XL 90 cd/1000klm 90 Popis Hmotnost Kód (kg) SAP Reflektory RAL Příslušenství CONCAVIA XL RAL HLINÍKOVÝ REFLEKTOR 1, CONCAVIA XL KIT COVER GL IP65 SKLENĚNÝ KRYT IP65 3, Příslušenství 120 KRYT GL* Concavia XL - včetně ochranného skla Světelný zdroj: 1 x 1000 W HIE LOR: 0,69 SHR max.: 1,61 LMC: E 481 *Nutné pouze pro IP65 či HIE (požadavek světelného zdroje) cd/1000klm Ø Concavia XL - otevřený reflektor Světelný zdroj: 1 x 1000W HSE LOR: 0,78 SHR max.: 1,49 LMC: E Příslušenství pro S, L a XL Závěsné konzoly se musí objednat zvlášť pro každé svítidlo. Je tak zajištěna volnost použití a výběr odpovídající závěsné verze pro různé estetické nebo funkční aplikace. Popis Kód SAP CONCAVIA KIT FIX/CH UPÍNACÍ SVORKA A HÁK PRO ZÁVĚS NA ŘETĚZU CONCAVIA KIT MSW1 2M SOUPRAVA PRO ZÁVĚS NA JEDNOM DRÁTĚ, DÉLKA 2 M CONCAVIA KIT MSW1 4M SOUPRAVA PRO ZÁVIS NA JEDNOM DRÁTĚ, DÉLKA 4 M CONCAVIA KIT MSW2 2M SOUPRAVA PRO ZÁVĚS NA DVOU DRÁTECH, DÉLKA 2 M CONCAVIA KIT MSW2 4M SOUPRAVA PRO ZÁVĚS NA DVOU DRÁTECH, DÉLKA 4 M CONCAVIA KIT FIX MCA* UPÍNACÍ SVORKA A KONZOLA HÁKU PRO PRO HORIZONTÁLNÍ DRÁTOVÉ ZAVĚŠENÍ CONCAVIA KIT FIX/AV SOUPRAVA PRO ANTIVIBRAČNÍ PŘIPOJENÍ CONCAVIA KIT FIX/SUP PŘÍDAVNÁ ZÁVĚSNÁ SOUPRAVA *Není vhodné pro model Concavia XL Řetězový závěs Horizontální drátové zavěšení Závěs na jednom drátě 14

15 Plánování a informace o světelném zdroji Návrh osvětlení praktické početní grafy Praktické početní grafy nabízejí velice rychlou a jednoduchou cestu k odhadu přibližného počtu svítidel, který bude nutný k dosažení určité úrovně osvětlení (s použitím určitého světelného zdroje, např. 57W TC-TEL luxů). Při odčítání hodnot z grafů postupujte podél horizontální osy (určující plošnou výměru v m 2 ), dokud nenajdete požadovanou plošnou výměru; pak přejděte na křivku, která se vztahuje k typům světelných zdrojů a úrovni osvětlení. Nyní v horizontální rovině extrapolujte čáru doleva tento údaj znamená přibližný počet požadovaných svítidel. Například: Concavia S Plošná výměra v m Typ světelného zdroje a úroveň osvětlení 57W TC-TEL luxů Přibližný počet svítidel - 28 (Viz graf pro model Concavia S) Concavia S s with reflektorem reflector RAL Montážní Mounting height výška = 44mm 57W TC-TEL luxů 57W TC-TEL luxů 150W HIE luxů 150W HIE luxů Number Počet of svítidel luminaires Světelné zdroje a provoz Řada svítidel Concavia nabízí široký výběr různých světelných zdrojů. Modely Concavia L a XL se zaměřují na využití technologie HID, což znamená halogenidové, vysokotlaké sodíkové a rtuťové výbojky. Správně vybrat zdroj světla může být snadné, pokud rozhodnutí vychází z jednoduchých základních informací o jednotlivých světelných zdrojích: HIE (halogenidové výbojky) jsou vysoce účinné světelné zdroje, nabízejí velmi vysokou úroveň světelného toku a dobrou interpretaci barev. Hlavní aplikace - od průmyslového po obchodní použití jsou prakticky neomezené. HSE (vysokotlaké sodíkové) jsou světelné zdroje s velmi dlouhou životností a výbornou účinností. Nezajišťují však stejnou úroveň interpretace barev jako světelný zdroj HIE a jsou využívány hlavně v průmyslu. HME (vysokotlaké rtuťové) světelné zdroje jsou využívány zejména pro jednoduché průmyslové aplikace. HID světelné zdroje vždy vyžadují sadu vybavení; avšak světelné zdroje HIE (halogenidové výbojky) mají speciální vlastnost mohou využívat vybavení HIE či HSE. To může mít vliv na interpretaci a intenzitu barev. Hlavním výsledkem je však mnohem vyšší výstup světelného toku, jestliže je provoz zajištěn pomocí HSE vybavení, jak je uvedeno v následující tabulce pro světelný zdroj 400W HIE (odkaz: OSRAM HQI-E 400/D) Concavia Světelný zdroj a předřadník Světelný tok 1/400W HIE LI Světelný zdroj HIE na HIE předřadníku 26,000 lm 1/400W HIE/HSE LI HIE Světelný zdroj HIE na HSE předřadníku 30,000 lm Plošná Floor výměra area mv 2 m 2 Concavia L s with reflektorem reflector RAL WD Montážní Mounting výška height = 66mm 400W HSE/HIE-HSE 300 luxů 400W HSE/HIE-HSE 500 luxů 400W HSE/HIE-HIE 300 luxů 400W HSE/HIE-HIE 500 luxů 400W HIE luxů 400W HIE luxů 400W HME luxů 400W HME luxů Number Počet of svítidel luminaires Plošná Floor výměra area mv m 2 2 Concavia XL s with reflektorem reflector RAL Montážní Mounting výška height = 12mm W HSE luxů 1000W HSE luxů 1000W HIE luxů 1000W HIE luxů 1000W HME luxů 1000W HM luxů Number Počet of svítidel luminaires Plošná Floor výměra area mv 2 m 2

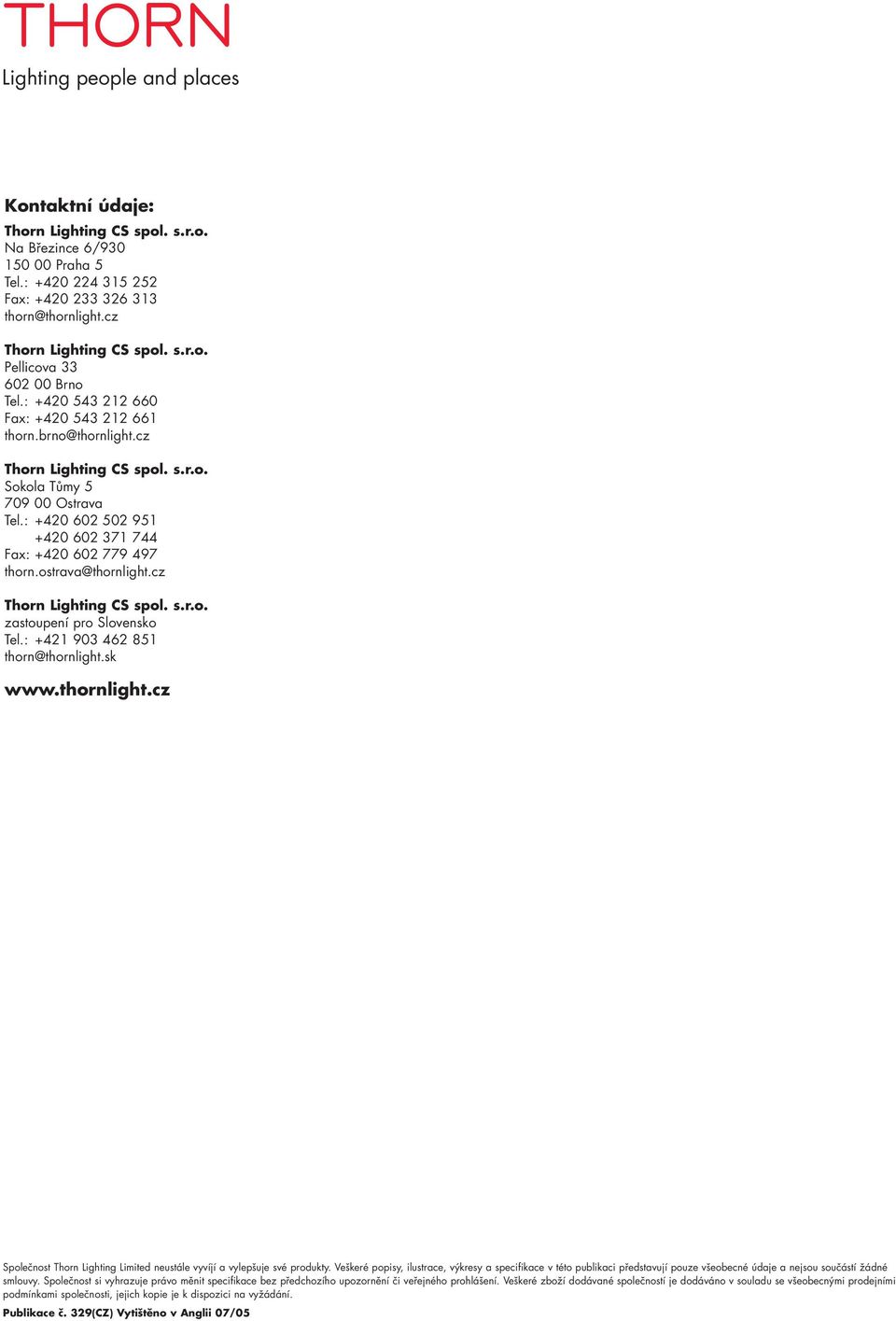

16 Lighting people and places Kontaktní údaje: Thorn Lighting CS spol. s.r.o. Na Březince 6/ Praha 5 Tel.: Fax: thorn@thornlight.cz Thorn Lighting CS spol. s.r.o. Pellicova Brno Tel.: Fax: thorn.brno@thornlight.cz Thorn Lighting CS spol. s.r.o. Sokola Tůmy Ostrava Tel.: Fax: thorn.ostrava@thornlight.cz Thorn Lighting CS spol. s.r.o. zastoupení pro Slovensko Tel.: thorn@thornlight.sk Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Publikace č. 329(CZ) Vytištěno v Anglii 07/05
