1 Příloha č.2 SPECIFIKACE OSVĚTLENÍ - podklad po výbě zhotovitele Dodavatel světelně technického řešení musí doložit světelně technické výpočty celého zájmového postou a přechodu. Výpočet musí obsahovat typy svítidel, ozmístění svítidel v situaci, hodnoty půměných udžovaných osvětleností, ovnoměnosti osvětleností a udžovací činitel. Všechna svítidla musí být osazena světelnými zdoji LED a musí být vybavena technologií autonomního stmívání. Dodavatel musí doložit katalogové listy svítidel. Svítidlo LED univezální typ po technické osvětlení Svítidlo musí splňovat požadavky na design, světelný výkon, příkon, optickou účinnost, chlazení a další mateiálové požadavky. Celkový design svítidla podléhá schválení investoa. Celý kopus svítidla včetně příuby musí být vyoben z vysoce tepelně vodivé a koozi odolné hliníkové slitiny technologií vysokotlakého lití. Svítidlo musí být vybaveno univezální příubou umožňující uchycení jak na výložník, tak přímo na sloup o půměu 32 mm až 60 mm bez použití edukčního adaptéu. Po zajištění dostatečné stability uchycení svítidla na stožáu nebo výložníku musí být svítidlo k těmto upevněno alespoň dvěma šouby nejlépe z neezové oceli. Z důvodu optimalizace světelně technického návhu musí svítidlo umožňovat změnu úhlu sklonu s vodoovnou ovinou, jak při montáži na stožá, tak na výložník. Svítidlo musí zaučovat stupeň ochany poti vniknutí cizích pevných těles a vody do optické a předřadníkové části svítidla nejméně IP 66. Stupeň ochany difuzou svítidla poti škodlivým mechanickým náazům musí být nejméně IK 09. Difuzo svítidla musí být vyoben z tvzeného skla plochého tvau a musí být k ámu svítidla přichycen přes silikonové těsnění. Difuzo svítidla musí být možné v případě potřeby vyměnit. Svítidlo musí být vybaveno skytou půchodkou po vyovnávání tlaků uvnitř a vně svítidla zamezující vniknutí vlhkosti do svítidla. Svítidlo musí být možné vybavit přepěťovou ochanou s odolností vůči několikanásobnému přepětí 10 kv při špičkovém poudu 5 A a záoveň jednoázovému přepětí 10 kv při špičkovém poudu 10 A. Svítidlo musí být osazeno světelnými zdoji LED. Světelný tok světelných zdojů musí být přizpůsoben osvětlovanému postou a měl by se pohybovat v ozmezí 5000; 9000 a 9500 lm. Náhadní teplota chomatičnosti LED musí být (4 000 ± 300) K (neutální bílá) / (5 700 ± 300) K (studená bílá) - na přechodu. Index podání baev zdojů LED musí být alespoň 70. Svítidlo musí umožňovat výměnu LED světelných zdojů. Přístup k panelu s LED světelnými zdoji musí být ihned po otevření svítidla. Světelné zdoje LED musí být vybaveny teplotní ochanou. Svítidlo musí být vybaveno funkcí udžování konstantního světelného toku po dobu životnosti svítidla. Jedná se o vlastnost svítidla, kdy po celou dobu povozu osvětlovací soustavy bude v hodnoceném postou zachována konstantní osvětlenost. Bez této funkce dochází ke zbytečnému přesvětlování hodnoceného postou. Optický systém svítidla musí využívat pincipu překývání světelných stop, tzn., že každá individuální LED musí být osazena identickou optickou čočkou z mateiálu odolného vůči UV záření. Tímto pincipem se dosahuje výboné ovnoměnosti osvětlení hodnoceného postou. Čočky musí dále zajišťovat přímou vyzařovací chaakteistiku svítidla. Světelný tok musí být distibuován přímo bez sekundáních odazů, tzn. bez použití eflektoů a obdobných pvků.

2 Povozní účinnost svítidla by měla být typicky nejméně 87 % K / 92 % K. Z důvodu omezení vzniku ušivého světla musí být podíl dolního toku svítidla 100 %, tzn. podíl honího toku svítidla musí být 0 %. Svítidlo musí být vybaveno asymetickými optikami tak, aby návh osvětlení espektoval osvětlované postoy a montážní výšky, ze kteých jsou tyto postoy osvětlovány. Elektická výbava musí být upevněna na odnímatelné kovové podložce, kteou lze vyjmout bez nutnosti použití nářadí. Elektickou výbavu musí být možné vyjmout bez nutnosti odejmutí dalších částí svítidla. Elektická výbava svítidla musí být spojena s vodiči přes odnímatelné konektoy. Elektonický předřadník musí být vybaven teplotní ochanou. Elektonický předřadník svítidla musí být plně pogamovatelný. Elektonický předřadník musí mít integovanou přepěťovou ochanu s odolností vůči přepětí nejméně 4 kv. Světelný tok svítidla musí být možné egulovat technologií autonomního stmívání, snižování úovně napájecího napětí, signálem řízení na dalším fázovém vodiči a potokolem DALI. Svítidlo musí umožňovat dodání včetně napájecího kabelu. Svítidlo musí být ve třídě ochany I. Svítidlo musí být vybaveno elektonickým předřadníkem s autonomním systémem stmívání. Stmívání musí pobíhat v následujících stupních espektujících zatížení postou: - stupeň 1:,čas zapnutí až 23:00 100% intenzita - stupeň 2: 23:00 až 04:00 50% intenzita - stupeň 3: 04:00 až do vypnutí 100% intenzita Výměna elektické části svítidla musí být možná bez nutnosti použití nářadí. Po otevření svítidla musí být okamžitý přístup ke všem komponentům, tj. elektonickému předřadníku, svokovnici i LED modulu. Otevření svítidla musí být možné bez nutnosti použití nářadí. Svítidlo musí být v otevřené poloze zajištěno aetovatelným mechanismem zabaňující samovolnému zavření svítidla. Spodní a honí část svítidla musí být uzavíatelné spolehlivým mechanizmem. Svítidlo musí být vybaveno odpojovačem, kteý při otevření svítidla automaticky přeuší elektický obvod. Po 5000 lm by počáteční příkon svítidla nesmí přesáhnout 37 W (při povozu 100% intenzita ). Maximální příkon svítidla na konci životnosti nesmí přesáhnout 38 W (při povozu 100% intenzita ). Počáteční měný výkon svítidla, daný podílem světelného toku svítidlem (nikoliv světelným zdojem) vyzařovaného a příkonem svítidla vč. předřadné části, musí být vyšší než 122 lm/w K Po 9000 lm by počáteční příkon svítidla nesmí přesáhnout 66 W (při povozu 100% intenzita ). Maximální příkon svítidla na konci životnosti nesmí přesáhnout 70 W (při povozu 100% intenzita ). Počáteční měný výkon svítidla, daný podílem světelného toku svítidlem (nikoliv světelným zdojem) vyzařovaného a příkonem svítidla vč. předřadné části, musí být vyšší než 125 lm/w K Po 9500 lm by počáteční příkon svítidla nesmí přesáhnout 70 W (při povozu 100% intenzita ). Maximální příkon svítidla na konci životnosti nesmí přesáhnout 75 W (při povozu 100% intenzita ). Počáteční měný výkon svítidla, daný podílem světelného toku svítidlem (nikoliv světelným zdojem) vyzařovaného a příkonem svítidla vč. předřadné části, musí být vyšší než 118 lm/w K Mechanické povedení svítidla musí zaučovat životnost svítidla po dobu minimálně 20ti let a gaanci jeho vlastností, zejména stálost světelně technických paametů a mechanických vlastností, minimálně po dobu 10ti let, za podmínek užívání k účelu, ke kteému je učeno. Životnost světelných zdojů LED gaantovaná výobcem musí být minimálně hodin povozu. Výobce musí gaantovat, že pokles světelného toku svítidla po době povozu hodin bude 0 %. Po ukončení životnosti svítidla musí být snadno ozebatelné a tudíž i ecyklovatelné. Svítidlo musí být dodáno v baevném povedení se stuktuovaným povchem dle požadavku obce. Vlastnosti svítidla musí být doloženy cetifikovanou zkušebnou a to cetifikátem ENEC.

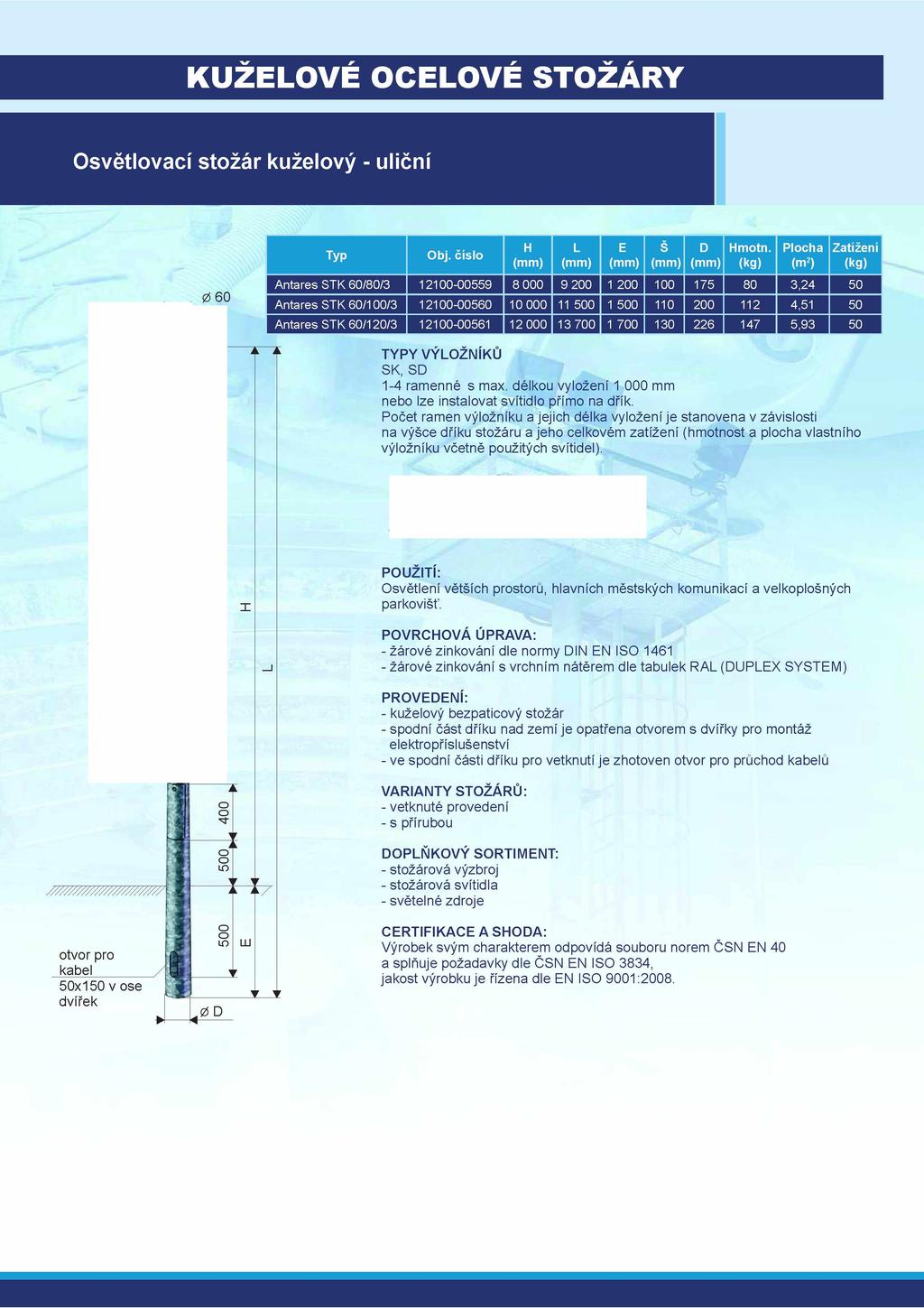

3 KUŽELOVÉ OCELOVÉ STOŽÁRY Osvětlovací stožá kuželový - uliční Typ O bj. číslo H L E Š D H m o tn. (kg ) P locha (m 2) Z atížen i (kg ) 0 60 Antaes STK 60/80/ ,24 50 Antaes STK 60/100/ ,51 50 Antaes S T K 60/120/ ,93 50 T Y P Y V Y L O Z N IK U SK, SD 1-4 amenné s max. délkou vyložení mm nebo lze Instalovat svítidlo přímo na dřík. Počet amen výložníku a jejich délka vyložení je stanovena v závislosti na výšce dříku stožáu a jeho celkovém zatížení (hmotnost a plocha vlastního výložníku včetně použitých svítidel). P O U Ž IT I: Osvětlení větších postoů, hlavních městských komunikací a velkoplošných pakovišť. P O V R C H O V Á Ú P R A V A : - žáové zinkování dle nomy DIN EN ISO žáové zinkování s vchním nátěem dle tabulek RAL (DUPLEX SYSTEM) P R O V E D E N Í: - kuželový bezpatlcový stožá - spodní část dříku nad zemí je opatřena otvoem s dvířky po montáž elektopříslušenství - ve spodní části dříku po vetknutí je zhotoven otvo po půchod kabelů otvo po kabel 50x150 v ose dvířek O CD ^ k "009 " o LO ^ D i 1 J k i i / LU 1 V V A R IA N T Y S T O Ž Á R Ů : - vetknuté povedení - s příubou D O P L Ň K O V Ý S O R T IM E N T : - stožáová výzboj - stožáová svítidla - světelné zdoje C E R T IF IK A C E A S H O D A : Výobeksvým chaakteem odpovídá soubou noem ČSN EN 40 a splňuje požadavky dle ČSN EN ISO 3834, jakostvýobku je řízena dle EN ISO 9001:2008.

4 VÝLOŽNÍKY Výložníky k osvětlovacím stožáům T yp O b j. č ís lo Z W H m o tn. (kg) P lo c h a (m 2) S K ,3 0,14 S K ,7 0,16 S K ,7 0,21 S K ,8 0,25 S K ,9 0,30 S K ,9 0,35 S K / ,8 0,21 S K / ,8 0,21 S K / ,8 0,21 S K / ,8 0,21 S K / ,7 0,25 S K / ,7 0,25 S K / ,7 0,25 S K / ,7 0,25 S K / ,8 0,34 S K / ,8 0,34 S K / ,8 0,34 S K / ,8 0,34 SK2-1000/ ,9 0,44 SK2-1000/ ,9 0,44 SK2-1000/ ,9 0,44 SK2-1000/ ,9 0,44 SK2-1250/ ,1 0,53 SK2-1250/ ,1 0,53 SK2-1250/ ,1 0,53 SK2-1250/ ,1 0,53 SK2-1500/ ,1 0,62 T Y P Y S T O Ž Á R Ů - výložník typu SK se používá po stožáy typu S, K, KL, KLA, KLB, KA, KLL, kuželové a osmihanné P O V R C H O V Á Ú P R A V A : - žáové zinkování dle nomy DIN EN ISO žáové zinkování s vchním nátěem dle tabulek RAL P R O V E D E N Í: -jedná se ojednoduchý lomený výložník, kteý se nasazuje na vchní stupeň dříku a fixuje pomocí 3 šoubů M amennné, délka vyložení v závislosti na výšce stožáu C E R T IF IK A C E A S H O D A : výobek svým chaakteem odpovídá soubou noem ČSN EN 40 a splňuje požadavky dle ČSN EN ISO 3834 jakost výobku je řízena dle EN ISO 9001:2008 SK2-1500/ ,1 0,62 SK2-1500/ ,1 0,62 SK2-1500/ ,1 0,62 S K / ,4 0,28 S K / ,4 0,28 S K / ,7 0,34 S K / ,7 0,34 S K / ,8 0,48 S K / ,8 0,48 SK3-1000/ ,0 0,63 SK3-1000/ ,0 0,63 SK3-1250/ ,3 0,76 SK3-1250/ ,3 0,76 SK3-1500/ ,3 0,90 SK3-1500/ ,3 0,90 SK ,9 0,35 SK ,6 0,42 SK ,9 0,61 SK ,1 0,80 SK ,5 1,00 SK ,5 1,18

5 SP-T2+T3-320/Y-CLT-LED SPD po veřejné osvětlení signalizace pouchy přeušením napájení přepěťováá ochana především po LED svítidla, instalace do ozvodů nn v blízkosti cháněného zařízení, také po zařízení umístěná ve venkovním postředí s vysokým stupněm izika poškození od přepětí (podle IEEE C ) Rozměy Schéma zapojení Technické paamety Typ SPD Jmenovité napětí Nejvyšší tvalé povozní napětí Jmenovitý zatěžovací poud při 25 C Jmenovitý výbojový poud (8/20 ps) L-N Jmenovitý výbojový poud (8/20 ps) N-PE Maximální výbojový poud (8/20 ps) L-N Maximální výbojový poud (8/20 ps) N-PE Zkušební napětí L-N Zkušební napětí N-PE Napěťová ochanná hladina mód L-N Napěťová ochanná hladina mód N-PE Jmenovitý zkatový poud Maximální předjištění Doba odezvy L-N Doba odezvy N-PE TOV 5 s L-N TOV 5 s L-PE TOV chaakteistika (TOV 5 s) TOV 120 min L-N TOV chaakteistika (120 min) TOV 200 ms L-PE TOV 200 ms N-PE TOV chaakteistika (TOV 200 ms) Půřez připojovaných vodičů pevný (max) Půřez připojovaných vodičů slaněný (max) Signalizace pouchy Stupeň kytí Rozsah pacovních teplot - min Rozsah pacovních teplot - max Splňuje požadavky nomy Un Uc IL In In Ima Ima Uoc Uoc Up Up ISCCR ta ta T2,T3 230 V AC 320 V AC 10,000 A 5.00 ka 5.00 ka ka ka 10.0 kv 10.0 kv 1,30 kv 1.50 kv 3,0 ka 32 A gl/gg nebo C 32 A 25 ns 100 ns 335 V 440 V výdžná 440 V výdžná V V pouchová 2.50 mm mm2 ztáta napětí, tmavě šedé zbavení indikačního pole IP C 80 C ČSN EN ed.2
