1 ENA 5 Příloha a obsluze Flamco

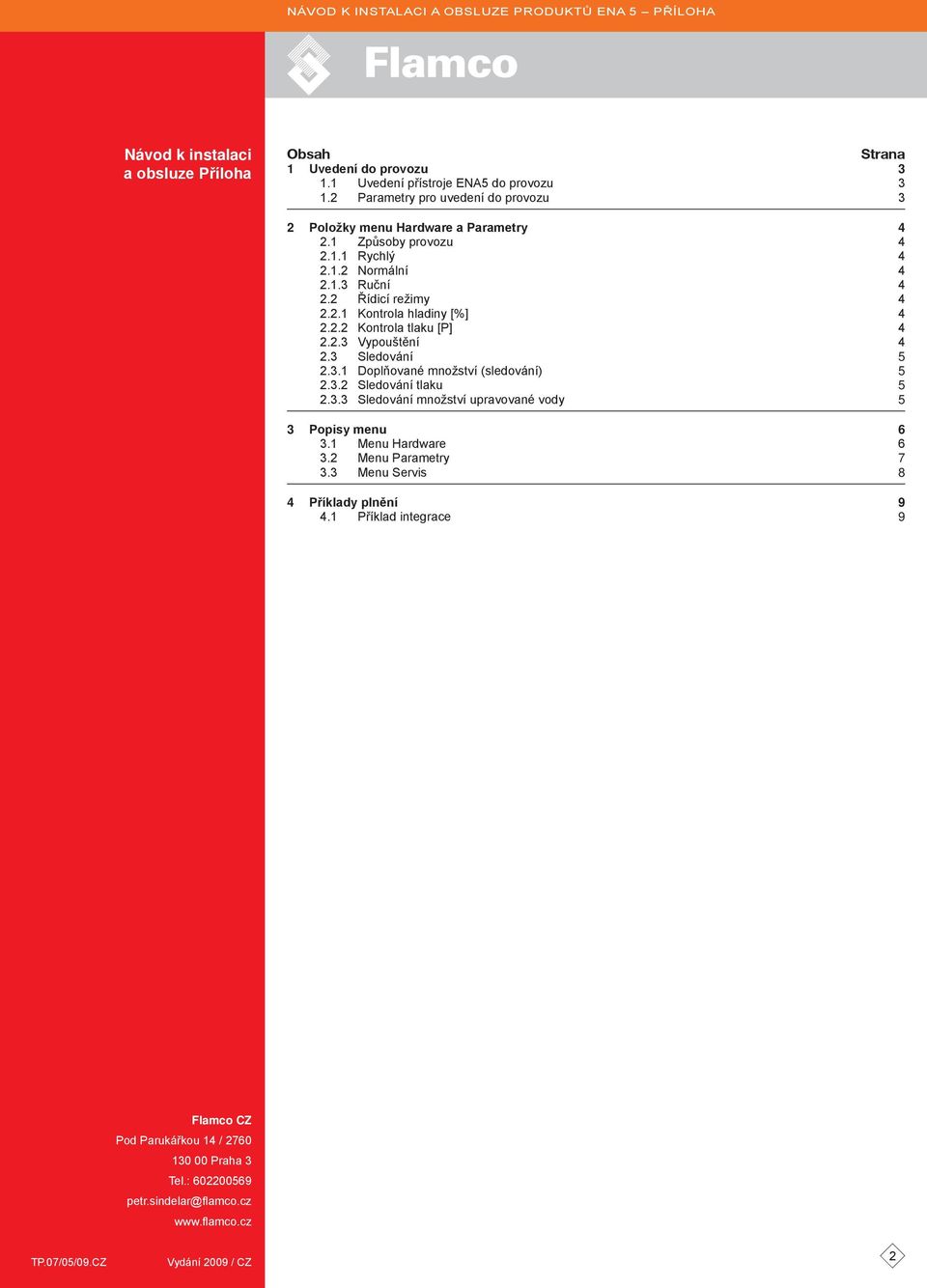

2 Obsah Strana 1 Uvedení do provozu Uvedení přístroje ENA5 do provozu Parametry pro uvedení do provozu 3 2 Položky menu Hardware a Parametry Způsoby provozu Rychlý Normální Ruční Řídicí režimy Kontrola hladiny [%] Kontrola tlaku [P] Vypouštění Sledování Doplňované množství (sledování) Sledování tlaku Sledování množství upravované vody 5 3 Popisy menu Menu Hardware Menu Parametry Menu Servis 8 4 Příklady plnění Příklad integrace 9 Flamco CZ Pod Parukářkou 14 / Praha 3 Tel.: petr.sindelar@flamco.cz 2

3 1 Uvedení do provozu 1.1 Uvedení přístroje ENA5 do provozu Před uvedením do provozu se ujistěte, že jednotka a její příslušenství vyhovují místním předpisům a jsou vhodné k zamýšlenému použití. Osoba, která jednotku instaluje a provozuje, je odpovědná za provedení kontrol a uvedení do provozu. Před uvedením do provozu musí být zapojeny všechny hydraulické a elektrické přípojky a otevřena všechna uzavírací zařízení. 1.2 Parametry pro uvedení do provozu Zařízení ENA 5 se dodává s ovládací jednotkou s přednastavenými parametry. Vzhledem k tomu, že tato ovládací jednotka nabízí širokou škálu možností, budete muset nastavit provozní parametry tak, aby odpovídaly skutečným provozním podmínkám vaší topné/chladicí soustavy. Po zapnutí ovládací jednotky se na displeji objeví nápis ENA 5, po kterém následuje úvodní obrazovka. Nyní je možné provést výběr otočením a stisknutím ovládacího knoflíku. Otočte a stiskněte ovládací knoflík (na položce Systém, zobrazené proti černému pozadí), čímž se dostanete do Výběrového menu. Vybráním položky Vstupy (kód ) se dostanete k menu Zařízení, Parametry a Servis, kde můžete nastavit parametry. Jednotlivé ovládací parametry nastavujte postupně podívejte se na vysvětlení do částí o menu Hardware, Parametry a Servis (ENA 5 a obsluze). Pro návrat nebo dokončení položek menu zvolte Zpět. Podmenu lze rovněž opustit stisknutím a podržením ovládacího knoflíku; ovládací jednotka pak vyvolá obrazovku Proces/menu START. Po nastavení parametrů ovládací jednotky potvrďte/stiskněte Start a přejděte na obrazovku Proces. Zařízení ENA 5 pak zahájí provoz. 3

4 2 Položky menu Hardware a Parametry 2.1 Způsoby provozu Operátor může systém provozovat v režimech rychlého a normálního odvzdušňování. Servisní pracovníci mají rovněž přístup k ručnímu režimu a mohou provést testování úniků. Test úniků (vakua) lze rovněž použít k testování funkce čerpadla Rychlý/Turbo Činnost čerpadla (s vytvářením vakua) se střídá s vypouštěcím intervalem až do uplynutí časového úseku zvoleného pro rychlý režim. Pak se ovládací jednotka automaticky přepne do normálního režimu. Čerpadlo 0 Zpoždění startu 1 Činnost čerpadla 2 Odvzdušňování Čas Zapnuto Vypnuto Normální Režim normálního odvzdušňování je pouze automaticky přerušován pauzou, aby se předešlo možnému hluku z odvzdušňování v noci. Čerpadlo Čas 0 Zpoždění startu 1 Činnost čerpadla 2 Odvzdušňování 3 Čas pauzy Zapnuto Vypnuto Ruční provoz Ruční provoz je určen výhradně pro účely údržby, tj. ke kontrole činnosti čerpadla a elektromagnetického ventilu. Operátor zařízení nemá k tomuto režimu přístup. Vakuum test Aktivace tohoto režimu nejprve způsobí uzavření systémového portu (výstup zpětného potrubí systému). Čerpadlo pak do 5 sekund vytvoří vakuum. Toto vakuum se musí udržet alespoň 100 sekund, aby mohl uživatel určit, že je nádoba vzduchotěsná. Pak je test úspěšně dokončen. Tento test se běžně provádí před uvedením systému do provozu a po údržbě systému. 2.2 Řídicí režimy Kontrola hladiny [%] Kontrola probíhá prostřednictvím externího plovoucího signálu nebo neplovoucího signálu (230 V). Závisí to na použitém ovládacím prvku pro udržování tlaku a na tom, zda je použita čerpadlem řízená nebo kompresorem řízená expanzní nádoba s membránou. Při aplikaci signálu se zapne čerpadlo. Začne probíhat doplňování až do dosažení hladiny nastavené na ovládacím prvku expanzní nádoby Kontrola tlaku [P] Kontrola probíhá prostřednictvím snímače tlaku, který je integrován v modulu. Když systémový tlak klesl na aktivační tlak Příkaz k zahájení plnění, čerpadlo se zapne a bude pracovat až do dosažení Příkazu k zastavení plnění. V obou řídicích režimech se sleduje doba provozu a doplňované množství (pokud je systém vybaven pulzním vodoměrem). Kromě toho je sledován tlak v systému. Pokud systémový tlak klesne nebo vzroste mimo rozsah provozního tlaku, objeví se chybové hlášení Vypouštění Jednotka ENA 5 pracuje pouze jako automatická odvzdušňovací jednotka. 4

5 2.3 Sledování Primárním účelem monitorovacích funkcí je včas zjistit chyby v systému a v maximální možné míře chránit součásti systému prostřednictvím vhodných signálů nebo automatického vypnutí systému. Jsou zejména určeny ke zjišťování úniků v počátečním stádiu a k omezení jejich výskytu Doplňované množství (sledování) Operátor může volně nastavit parametry pro doplňované množství. Pokud nejsou splněny níže popsané podmínky, systém ohlásí chybu; kontakt plovoucí chyby bude otevřen až do ručního potvrzení chyby. Skutečná doba provozu nesmí překročit maximální čas na cyklus. Minimální interval mezi dvěma cykly (pauza) nesmí být kratší než naprogramovaný čas. Maximální počet cyklů na časové okno nesmí překročit počet naprogramovaný v okně doby provozu (např. nejvýše 3 cykly za posledních 8 hodin). Pokud je připojen a aktivován průtokoměr (IWZ), může operátor místo maximálního času doplňování za cyklus sledovat maximální doplňované množství za cyklus Sledování tlaku Maximální přípustný tlak a hladina by neměly být překračovány. Proto jsou signalizovány odchylky od normálního tlaku. Tlak Příkaz k zastavení plnění Příkaz k zahájení plnění 0 bar Vyšší hranice tlaku_ (rozsah provozního tlaku) Aktivační tlak doplňování Deaktivační tlak doplňování Nižší hranice tlaku_ (rozsah provozního tlaku) Příkaz k zahájení plnění je v mezích rozsahu provozního tlaku a parametry lze nastavit mezi 1,0 a 2,4 baru. Příkaz k zastavení plnění je v mezích rozsahu provozního tlaku a parametry lze nastavit mezi 1,1 a 2,5 baru. Výchozí hodnoty pro pmin a pmax jsou 0,9 a 2,6 baru. Operátor tyto hodnoty nemůže upravit Sledování množství upravované vody Pokud je instalován modul pro úpravu vody a je zapnutý pulzní vodoměr, je v pravé dolní části menu Proces uvedeno zbývající množství vody; tj.: pokud bylo zbývající množství vody správně zadáno v menu Parametry Úprava vody před uvedením do provozu. Pokud je množství rovno nula litrům, bude spuštěn centrální chybový alarm (pokud je aktivován) a zobrazí se chybové hlášení. Negativní hodnoty znamenají, že bylo překročeno přípustné upravované množství (kapacita) v litrech. V takovém případě zařízení ENA 5 pokračuje v činnosti. Poznámka týkající se počtu cyklů v režimu odvzdušňování Při změně časů odvzdušňování (fáze nečinnosti, trvání pauzy, normální odvzdušňování a trvání rychlého odvzdušňování) a následně pak počtu cyklů za den se ujistěte, že budou časy nastaveny tak, aby nedocházelo ke zbytečnému opotřebení. Při provozu systému by nemělo být v průměru použito více než 25 cyklů za den. Celkový počet cyklů je zaznamenán v menu Servis. 5

6 3 Popisy menu 3.1 Menu Hardware ID-číslo Parametry může nastavovat pouze výrobce nebo servisní pracovníci. Jazyk Operátor si může vybrat mezi 17 jazyky. Výchozím nastavením při dodání je němčina (G2_1). Průtokoměr (IWZ) Pokud se používá pulzní vodoměr (průtokoměr), nastavte tuto položku na ON (zapnuto). Pulzní vodoměr lze použít k přímé kontrole a sledování dodávané doplňovací vody. Ve výchozím nastavení je toto nastavení vypnuto. Úprava vody Pokud byl do potrubí doplňovací vody integrován modul pro úpravu vody a průtokoměr je zapnutý, lze v menu Proces zjistit zbývající množství vody v litrech. Pokud je dosaženo množství nula litrů, bude spuštěn centrální chybový alarm a zobrazí se chybové hlášení. Negativní hodnoty znamenají, že bylo překročeno přípustné upravované množství (kapacita). Doplňovací jednotka pracuje, i když byl spuštěn centrální chybový alarm. Operátor musí aktivovat funkci úpravy vody. Řídicí režim (Režim doplňování) Operátor může systém provozovat v režimu kontroly hladiny (řízení z externího ovládacího prvku pro udržení tlaku) nebo v režimu kontroly tlaku (výchozí nastavení pro běžné expanzní nádoby s membránou a plynovou náplní). Operátor může funkci doplňování také deaktivovat. Způsob provozu Při dodání z výroby je v jednotce aktivován rychlý režim. Po uplynutí rychlého intervalu se jednotka automaticky přepne do normálního režimu. Operátor ale může způsob provozu kdykoli změnit. Ruční provoz lze aktivovat pouze pro účely servisu. Vakuum test se používá ke kontrole fungování odvzdušňování a ke zjišťování úniků v systému. Tuto funkci je nutno použít, když je jednotka uvedena do provozu, a pokaždé, když je znovu spuštěna po údržbě. Po dokončení testu je nutno jednotku přepnout zpět do rychlého režimu. Senzor / ochrana motoru Parametry nastaveny z výroby. Spol.hlášení poruchy Pokud je zapnuto (zaškrtnuto), bude společné hlášení poruchy spuštěno při aktivaci příslušného chybového hlášení. Ve výchozím nastavení je toto nastavení zapnuto. Následující centrální chybové alarmy lze deaktivovat. Vyměňte modul a Příští údržba. Vyměňte modul: Kapacita úpravy vody je vyčerpána. Pokud je zapnuto, bude spuštěn centrální chybový alarm. Jednotka bude dále pracovat. Pokud je vypnuto, nebude spuštěn žádný centrální chybový alarm. Příští údržba: bylo dosaženo data údržby. Pokud je zapnuto, bude spuštěn centrální chybový alarm a jednotka bude dále pracovat. Pokud je vypnuto, nebude spuštěn žádný centrální chybový alarm. 6

7 3.2 Menu Parametry Položka Výrobní nastavení Čas Turbo - Zbývající doba rychlého provozu až do automatické změny na normální režim 5 hodin Pauza normálního odvzdušňování - Čas pauzy mezi koncem času vyprázdnění a začátkem chodu čerpadla 25 minut - Zapnutí pauzy (začátek noční pauzy) 18:00 - Vypnutí pauzy (konec noční pauzy) 08:00 Odvzdušňování - Doba provozu čerpadla (0,9 1,5) baru 40 sekund - Doba provozu čerpadla (1,5 2,0) baru 45 sekund - Doba provozu čerpadla (2,0 2,3) baru 50 sekund - Doba provozu čerpadla (2,3 2,6) baru 55 sekund Doba odvzdušňování (pauza) 180 sekund Systémový tlak - Příkaz k zahájení plnění: aktivační tlak doplňování (rozsah 1,0 až 2,4 baru) 1,6 bar - Příkaz k zastavení plnění: deaktivační tlak doplňování (rozsah 1,1 až 2,5 baru) 1,7 bar - Nižší hranice tlaku (dolní mez provozního tlaku) 0,9 bar - Vyšší hranice tlaku (horní mez provozního tlaku) 2,6 bar - Speciální systémový tlak (pro operátora irelevantní) Výrobní nastavení Průtokoměr - Litr/impulz: pulzní vodoměr (může nastavit pouze servisní pracovník) 10 litrů/impulz - Porucha průtokoměru: sledování zpoždění cyklu průtokoměru 40 minut Úprava vody - Kapacita úpravy v případě integrovaného modulu ke změkčování vody 100 litrů Doplňované množství: Na základě nepřetržitě odkazovaného předchozího časového období (časového okna) jednotka umožňuje určitý počet doplňovacích cyklů, které jsou vzájemně odděleny pauzami. Cykly, pauzy a časová okna lze pomocí parametrů nastavit bez omezení. Příklad: (výchozí nastavení) V okně posledních 480 minut nesmí množství doplňované vody na cyklus překročit 50 litrů. Navíc není přípustné dodávat toto množství během této doby více než třikrát a pauzy mezi cykly musí být nejméně 5 minut. Položka Max. množství plnění - Maximální přípustné množství na cyklus s integrovaným a nakonfigurovaným pulzním vodoměrem. Viz část Sledování: doplňované množství Max. čas plnění - Maximální přípustný čas doplňování na cyklus. Viz část Sledování: sledování doby provozu Výrobní nastavení 50 litrů 170 minut Min. interval mezi 2 cykly - Minimální interval mezi dvěma cykly (pauza) 5,0 minut Max. cykly/časové okno - Maximální počet cyklů na časové okno 3 Časové okno - Velikost časového okna 480 minut Všimněte si, že hodnoty v menu Doplňovaná množství jsou vzájemně závislá. Proto tedy je nezbytné nejprve nastavit jinou hodnotu, než bude dostupná skutečná hodnota v určených mezích. Stejně tak mohou být omezeny rozsahy nastavení. Je například vhodné nejprve nastavit parametry časového okna a potom definovat pauzy a počet a délku cyklů. 7

8 Položka Čas a datum - Letní čas, zapnout: počáteční měsíc (pro regiony bez změny času je tento parametr roven 00) - Letní čas, vypnout: koncový měsíc (pro regiony bez změny času je tento parametr roven 00) Výrobní nastavení Úkol operátora - Interval údržby: interval údržby dnů 365 dnů - Min. hodnota snímače tlaku ~ 1,0 bar - Max. hodnota snímače tlaku 6,0 bar Ostatní vnitřní - Výrobní nastavení (není viditelné). Není určeno k použití operátorem Menu Servis Označení projektu Výrobní nastavení: programování neprovádí operátor. Verze softwaru Údaj pouze ke čtení, nastaveno výrobcem. Start Zadejte čas a datum startu (možnosti sledování) stisknutím tlačítka Start. Před stisknutím již musí být správně nastaveno datum a čas. Údržba Datum příští údržby je uvedeno v závorkách. Když je tohoto času dosaženo, může být spuštěn centrální chybový alarm a zobrazí se chybové hlášení, které připomene údržbu operátorovi. Po potvrzení se za sedm dní zobrazí znovu, pokud nebylo stisknuto tlačítko Provedená údržba, které znamená, že údržba už byla provedena. Čas a datum poslední údržby i úroveň kódu jsou uvedeny na horních dvou řádcích. Přehled poruch Zobrazuje posledních 250 potvrzených poruch spolu s časem a datem. Statistika hodnot Zobrazuje různé statistické údaje. Statistika doplňování Zobrazuje posledních 200 operací doplňování spolu s datem, časem a trváním operací doplňování a počtem dodaných litrů (pokud se používá pulzní vodoměr). Zobrazený počet dodaných litrů může být nula, i když byla do systému voda dodána, pokud bylo doplněné množství nižší než frekvence impulzů pulzního vodoměru. Stejně tak skutečné množství dodané vody může být menší než hodnota zaregistrovaná pulzním vodoměrem. Změna vstupního kódu Změna na jiný přístupový kód. Pro operátory je možný a požadovaný pouze kód

9 Entgasungsautomat ENA 5 Herstell-Nr.: Manufacturer-No.: zulässiger Betriebsdruck: Permissible working overpressure: max. Betriebstemperatur: Permissible working temperature: STAG GmbH Genthin 6 bar 70 C KW 01/2008 SCU m 3 NÁVOD K INSTALACI A OBSLUZE PRODUKTŮ ENA 5 PŘÍLOHA 4 Příklady plnění 4.1 Příklad integrace A D C B ENA 5 >500 mm A B C D ENA 5 Topné těleso Expanzní nádoba s membránou Přívod doplňkové vody Nepoužívejte menší jmenovité průměry, než je uvedeno pro délku příslušných potrubí! Potrubí by mělo být co nejkratší! DN15 < 10 m DN20 < 20 m DN25 < 30 m 9
