3 Čistící technika W - obsah Obsah Strana Čistící technika W - obsah 3 Přehled 4 Pokyny a dotazy k výběru čistících zařízení 5 Přívodní potrubí pro čištění CIP 7 TNKO MX125 8 TNKO JM1 1 TNKO JM5 12 TNKO JM8 14 TNKO JX7 16 TNKO JX75 18 TNKO CP2 2 TNKO CP3 22 TNKO S 24 TNKO CR4 46 TNKO SF 51 TNKO RP35 55 TNKO R 59 Statické rozprašovací hlavy 72 TNKO RT a TNKO RTS 8 TNKO RTF 9 TNKO N 94 TNKO R64T 98 Vozík na čištění nádrže JM-C1 11 CIPGuard (TCG-ZR) 12 Uchopovací kleština 14 Převodní tabulky 15 * Význam hvězdičky ve sloupci s cenou: na žádost

4 Přehled Rozprašovací hlavy pro všechny případy - hospodárné čištění nádrží a zásobníků Při čištění nádrží je dnes vedle čistoty v popředí stále více hospodárnost této činnosti. Přitom se nejčastěji diskutuje o provozních nákladech. Čištění nádrží, v popředí stojí: snížení množství čistících prostředků zkrácení doby čištění zvýšení doby využitelnosti zařízení zvýšení provozní bezpečnosti schopnost validovat čistící procesy pomocí čidel Čistící zařízení se nyní vybírá podle aplikace nebo zadání a ne přímo podle dostupné techniky. Podle geometrie nádrže a zadání se mění nejlepší řešení pro čištění. Přitom se nutně musí brát ohled i na případné možné "stíny" v proudu postřiku, způsobené konstrukčními díly jako hrdla a průlezy. W Gmb nabízí na toto téma výrobní program s širokou škálou zařízení a potřebné aplikační znalosti. Čistící se směrovým paprskem, pohon médiem: TNKO MX125 TNKO JM TNKO CP2 TNKO CP3 Čistič se směrovým paprskem, externí pohon: TNKO JX Čistící zařízení, ostatní: TNKO S TNKO CR TNKO SF TNKO RP35 TNKO R statické rozstřikovací hlavice TNKO RT / TNKO RTS / TNKO RTF TNKO R64T Čisticí technika, doplňkové výrobky: Monitorovací zařízení CIPGuard TCG-ZR pro sledování čističů se směrovým paprskem Navařovací vsuvka TNKO N Vozík na čištění nádrže JM-C1 Montážní pomůcka Koncepce přívodního potrubí pro instalaci čisticích zařízení v nádrži Paleta výrobků se neustále dále vyvíjí. Zeptejte se na nové varianty nebo změny. Obrázky v tomto katalogu slouží základnímu pochopení a jde zejména o znázornění principu. V závislosti na provedení jsou možné odchylky od skutečného provedení zařízení. V případě potřeby jsme schopni vám poskytnout různá osvědčení pro čisticí zařízení. Drsnost povrchu použitých materiálů je Ra,8 µm, jiné na vyžádání. Takový požadavek uveďte prosím v případě potřeby v poptávce. Následující dokumenty usnadní výběr vhodného čisticího zařízení: technický list projektu dotazník obvodového potrubí Filtry: Doporučená šířka štěrbiny filtračních systémů pro čisticí médium je 5 µm. (v závislosti na aplikaci) Zkušební podmínky pro grafy spotřeby a dosahu Teplota: 2-3 C / F Měřené médium: Voda Přípojka: Závitové připojení Směrnice o strojních zařízeních 26/42/ES: Není-li dohodnuto jinak, vychází rmaturenwerk ötensleben Gmb z uživatelského jazyka němčina nebo angličtina. Objednatel/zákazník informuje rmaturenwerk ötensleben Gmb o jiném uživatelském jazyce. rmaturenwerk ötensleben Gmb pak obratem nabídku zkontroluje a případně doplní. Nejpozději před uvedením čisticích zařízení W do provozu (výrobky z tohoto katalogu) musí být zajištěno předpokládané používání zařízení. Rozměry uvedené v katalogu jsou uvedeny v mm a platí jako jmenovité rozměry

5 Pokyny a dotazy k výběru čistících zařízení Technický list projektu W (strana 1/2) Detaily zákazníka Jméno: Firma: dresa firmy: Tel.: Fax: Datum: Požadovaný výsledek CIP Kompletní čištění: Oplach: Regenerace produktu: Sterilizace: Jiné, uveďte prosím Požadovaná optimalizace CIP Minimalizace času CIP Minimalizace spotřeby vody Minimalizace odpadních vod Jiné, uveďte prosím Vlastnosti výrobku Uveďte prosím vlastnosti výrobku. Příklady: snadno rozpustný, velmi lepkavý, žíravý (kyselina/zásada), viskózní, toxický, výbušný, drahý, požadovaná doba čištění: Kapalina CIP a cyklus CIP Uveďte prosím kapalinu/kapaliny CIP, které se používají během cyklu CIP: Jsou kapaliny vedeny v okruhu? ano ne Pokud ano, jsou před používáním filtrovány čisticím zařízením nádrže? ano ne Pokud ano, jaká je velikost filtrovaných částic? µm Je znám pokles/ztráta tlaku filtru? ano ne rmaturenwerk ötensleben Gmb, Schulstr. 5-6, D ötensleben, Tel.: , info@awh.eu,

6 Pokyny a dotazy k výběru čistících zařízení Technický list projektu W (strana 2/2) V jakých intervalech se provádí čistící cyklus? Příkladem může být: jednou denně, jednou týdně, atd... Kapalina CIP a cyklus CIP Specifikujte prosím zamýšlený cyklus CIP Mytí Stupeň Čas Chemikálie Teplota Předoplach lavní mytí Oplach Dezinfekce Jiné Jaký průtok (m 3 /h) na čistící hlavě? Požadovaný výsledek CIP Jak vysoký je tlak (bary) na čistící hlavě? Rušivé obrysy: Míchací zařízení/míchadla: Stírací kroužek: Požadovaná optimalizace CIP Ohřev nádrže: Vnitřní potrubí: Ostatní: (výška): L (délka): Prosím, případně nakreslete: Vstupy CIP a vybavení: D (průměr): IR (vnitřní poloměr) : Poznámka: Pokud je to možné, uveďte všechny relevantní údaje ve výkresu. rmaturenwerk ötensleben Gmb, Schulstr. 5-6, D ötensleben, Tel.: , info@awh.eu,

7 Přívodní potrubí pro čištění CIP 1. Výběr čisticího zařízení TNKO S TNKO R TNKO CR 4 TNKO MX 125 TNKO JM TNKO CP2 TNKO CP3 statická rozprašovací hlava Přívodní potrubí Navařovací vsuvka (u verze 1. se závitem) 1/8" 3/4" 1/4" 1" SP 3/8" 1 1/2" NPSM 1/2" M Trubka (z 2. vyplývá DN trubky) DN Délka Délka DIN Řada (DIN) 3 DIN Řada (ISO) 3 DIN Řada C (SME) 3 DIN EN 1357 Série DIN EN 1357 Série x x x Příruba procesní přípojky DN ISO ND (např. 1 barů) DIN Kuželové hrdlo DIN T.1 rdlo s nákružkem DIN T.2 Tvar Příruba s drážkou Příruba s nákružkem DIN T.3 Tvar Svěrné hrdlo s drážkou Svěrné hrdlo s nákružkem 5. Výběr přípojky média DN ISO ND (např. 1 barů) DIN Závitové hrdlo Kuželové hrdlo DIN T.1 Tvar Závitové hrdlo rdlo s nákružkem DIN T.2 Tvar Příruba s drážkou Příruba s nákružkem DIN T.3 Tvar Svěrné hrdlo s drážkou Svěrné hrdlo s nákružkem 6. Zvláštní požadavek rmaturenwerk ötensleben Gmb, Schulstr. 5-6, D ötensleben, Tel.: , info@awh.eu,

8 TNKO MX TNKO MX125 chráněný průmyslovým vzorem je čistič se směrovým paprskem s konstantní rotací. Toto zařízení se používá v nejrůznějších průmyslových odvětvích, kde se nádrže a zásobníky musí řádně vyčistit. Díky kompaktní konstrukci lze zařízení TNKO MX125 zavést do nádrží přes otvory s minimálním průměrem 125 mm. Čištění s rozsahem rozstřiku 36 se provádí pomocí 4 trysek. Kluzně uložené zařízení má převodovku s planetovým soukolím. Zařízení bylo navrženo pro dosažení nejlepších výsledků čištění. Je samočistící, s vysokým účinkem a přesvědčí přitom nízkými hodnotami spotřeby. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 orbitálně Materiály: (316L), (316), C-PTFE, PEEK+PTFE (v souladu s FD) Přípojky: 1" SP nebo NPT s vnitřním závitem Pracovní tlak: Čistící médium: 3-8 bar / 43,5-116 psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Objemový průtok: 5,2-9,3 m³/h / l/min / gpm (US) * Otáčky (ot/min): cca ot/min (min-1) * Dosah: Čistící poloměr: max. 4 m / 13,12 ft Smáčecí poloměr: max. 5 m / 16,4 ft motnost: 3,2 kg Montážní poloha: vertikální zavěšení (jiné polohy možné při nižší životnosti spotřebních dílů) Min. montážní otvor: Ø 125 mm / 5 in Uložení: kluzné uložení * závisí na modelu a čisticím médiu Rozměry Ø 63 mm / 2 1 / 2 in 41 mm / 1 2 / 3 in mm / 8 /8 in 92 mm / 3 2 / 3 in Ø 125 mm / 5 in

9 TNKO MX125 Údaje o spotřebě a dosahy l/min gpm (US) ft bar psi bar psi X1 4 x Ø 6 mm 4 x Ø 5 mm X1 doporučený provozní tlak Ø 6 mm Ø 5 mm smáčení čištění Objednací údaje TNKO MX125 Č. výrobku Přípojka Popis Trysky Cena/EUR 66M 4 3NG R2 1" SP (vnitřní závit) TNKO-MX125-G14 4 x Ø 5 mm 2 1, 66M 4 3NG S2 1" SP (vnitřní závit) TNKO-MX125-G14 4 x Ø 6 mm 2 1, 66M 4 4NG R2 1" NPT (vnitřní závit) TNKO-MX125-G14 4 x Ø 5 mm 2 1, 66M 4 4NG S2 1" NPT (vnitřní závit) TNKO-MX125-G14 4 x Ø 6 mm 2 1, Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR 66M VG alíček opotřebitelných dílů 242, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66MZ31 WZ EN124 - TNKO MX 125,

10 TNKO JM1 36 TNKO JM1 je čistič se směrovým paprskem poháněný médiem. Toto zařízení se používá v nejrůznějších průmyslových odvětvích, kde se nádrže a zásobníky musí řádně vyčistit. Díky kompaktní konstrukci lze zařízení TNKO JM1 zavést do nádrží přes otvory s minimálním průměrem 1 mm. Čištění s rozsahem rozstřiku 36 se provádí pomocí 2 párů trysek. Zařízení má robustní, vně uloženou převodovku s kuželovými koly. To uživateli umožňuje snadnější kontrolu aktuálního stavu kuželových ozubených kol a jejich případné čištění. Zařízení bylo navrženo pro dosažení nejlepších výsledků čištění. Je samočistícící, s vysokým účinkem a přesvědčí přitom nízkými hodnotami spotřeby. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 orbitálně Materiály: (34), (316), (316L), (316Ti), PTFE a PEEK+PTFE Přípojky: 3/4" SP nebo NPT s vnitřním závitem Pracovní tlak: Čistící médium: 3-2 barů / 43,5-29 psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Teplota prostředí: v nádrži: min. 5 C / 41 F, max. 14 C / 284 F Objemový průtok: 2,2-6,5 m³/h / 36,7-18,3 l/min / 1-29 gpm (US) * Otáčky (ot/min): cca. 5-2 ot/min Dosah: Čistící poloměr: max. 2,3 m / 7,6 ft; Smáčecí poloměr: max. 4,5 m / 14,8 ft motnost: cca. 1,2 kg Montážní poloha: svisle, další na vyžádání Min. montážní otvor: Ø 1 mm / 4 in Uložení: kluzné uložení * závisí na modelu a čisticím médiu Rozměry Ø 5 mm / 2 in 32 mm / 1 ¼ in 155 mm / 6 in Ø 1 mm / 4 in

11 TNKO JM1 Údaje o spotřebě a dosahy l/min gpm (US) ft bar psi bar psi 4 x Ø 4,3 mm 4 x Ø 3,7 mm Ø 4,3 mm Ø 3,7 mm smáčení čištění Objednací údaje TNKO JM1 Č. výrobku Přípojka Popis Trysky Tlak [bar] Cena/EUR NG ZM 2 3/4" SP (vnitřní závit) TNKO JM1-G22 4 x Ø 3,7 mm , NG ZP 2 3/4" SP (vnitřní závit) TNKO JM1-G22 4 x Ø 4,3 mm , G ZOK 2 3/4" SP (vnitřní závit) TNKO JM1-G22 4 x Ø 3,2 mm , G ZM 2 3/4" SP (vnitřní závit) TNKO JM1-G22 4 x Ø 3,7 mm , G ZP 2 3/4" SP (vnitřní závit) TNKO JM1-G22 4 x Ø 4,3 mm , NG ZM 2 3/4" NPT (vnitřní závit) TNKO JM1-G22 4 x Ø 3,7 mm , NG ZP 2 3/4" NPT (vnitřní závit) TNKO JM1-G22 4 x Ø 4,3 mm , G ZK 2 3/4" NPT (vnitřní závit) TNKO JM1-G22 4 x Ø 3,2 mm , G ZM 2 3/4" NPT (vnitřní závit) TNKO JM1-G22 4 x Ø 3,7 mm , G ZP 2 3/4" NPT (vnitřní závit) TNKO JM1-G22 4 x Ø 4,3 mm , Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR G V alíček opotřebitelných dílů 175, 664 M J8 Z Montážní pomůcka (2 montážní čelisti) TNKO-JM8/JM5/JM1 475, 664 MWJ 132 Nářadí pro montáž a demontáž rotoru 53,3 Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66JZ31 WZ EN124 - TNKO JM 55,

12 TNKO JM5 36 TNKO JM5 je čistič se směrovým paprskem poháněný médiem. Toto zařízení se používá v nejrůznějších průmyslových odvětvích, kde se nádrže a zásobníky musí řádně vyčistit. TNKO JM5 lze zavést do nádrží přes otvory s minimálním průměrem 22 mm. Čištění s rozsahem rozstřiku 36 se provádí pomocí 2 párů trysek. Zařízení má robustní, vně uloženou převodovku s kuželovými koly. To uživateli umožňuje snadnější kontrolu aktuálního stavu kuželových ozubených kol a jejich případné čištění. Zařízení bylo navrženo pro dosažení nejlepších výsledků čištění. Je samočistící, s vysokým účinkem a s dostatečným množstvím čistícího prostředku pro oplach. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 orbitálně Materiály: (316), (316L), (316Ti), PTFE a PEEK+PTFE Přípojky: 1 1/2" SP nebo NPT s vnitřním závitem Pracovní tlak: Čistící médium: 3,5-13 barů / psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Teplota prostředí: v nádrži: min. 5 C / 41 F, max. 14 C / 284 F Objemový průtok: 8,1-29,4 m³/h / l/min / gpm (US) * Otáčky (ot/min): cca. 5-2 ot/min Dosah: Čistící poloměr: max. 5,7 m / 18,7 ft; Smáčecí poloměr: max. 9,8 m / 32,2 ft motnost: cca. 5,2 kg Montážní poloha: svisle, další na vyžádání Min. montážní otvor: Ø 22 mm / 8 1/2 in Uložení: kluzné uložení * závisí na modelu a čisticím médiu Rozměry Ø 7 mm / 2 ¾ in 54 mm / 2 ⅛ in 254 mm / 1 in Ø 22 mm / 8 ½ in 163 mm / 6 ½ in

13 TNKO JM5 Údaje o spotřebě a dosahy ft l/min gpm (US) C C C bar psi bar psi 4 x Ø 9,5 mm 4 x Ø 8, mm C 4 x Ø 6,5 mm Ø 9,5 mm Ø 8, mm C Ø 6,5 mm smáčení čištění Objednací údaje TNKO JM5 Č. výrobku Přípojka Popis Trysky Tlak [bar] Cena/EUR NG ZS 2 1 1/2" SP (vnitřní závit) TNKO JM5-G22 4 x Ø 6,5 mm 3, , NG ZU 2 1 1/2" SP (vnitřní závit) TNKO JM5-G22 4 x Ø 8 mm 3, , NG ZV 2 1 1/2" SP (vnitřní závit) TNKO JM5-G22 4 x Ø 9,5 mm 3, , NG ZS 2 1 1/2" NPT (vnitřní závit) TNKO JM5-G22 4 x Ø 6,5 mm 3, , NG ZU 2 1 1/2" NPT (vnitřní závit) TNKO JM5-G22 4 x Ø 8 mm 3, , NG ZV 2 1 1/2" NPT (vnitřní závit) TNKO JM5-G22 4 x Ø 9,5 mm 3, , Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR NG V alíček opotřebitelných dílů 245, 664 M J8 Z Montážní pomůcka (2 montážní čelisti) TNKO-JM8/JM5/JM1 475, 664 MW J832 Nářadí pro montáž a demontáž rotoru 148, 664 MW J54 Speciální klíč pro montáž ozubeného kola 92, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66JZ31 WZ EN124 - TNKO JM 55,

14 TNKO JM8 36 TNKO JM8 je čistič se směrovým paprskem poháněný médiem. Toto zařízení se používá v nejrůznějších průmyslových odvětvích, kde se nádrže a zásobníky musí řádně vyčistit. TNKO JM8 lze zavést do nádrží přes otvory s minimálním průměrem 31 mm. Čištění s rozsahem rozstřiku 36 se provádí pomocí 3 trysek. Zařízení má robustní, vně uloženou převodovku s kuželovými koly. To uživateli umožňuje snadnější kontrolu aktuálního stavu kuželových ozubených kol a jejich případné čištění. Zařízení bylo navrženo pro dosažení nejlepších výsledků čištění. Je samočistící, pracuje s vysokým účinkem. Díky pomalému otáčení trysek jsou možné velké dosahy s přiměřeným množstvím čistících prostředků. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 orbitálně Materiály: (316), (316L), (316Ti), PTFE a PEEK+PTFE Přípojky: 1 1/2" SP nebo NPT s vnitřním závitem Pracovní tlak: Čistící médium: 5-13 barů / psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Teplota prostředí: v nádrži: min. 5 C / 41 F, max. 14 C / 284 F Objemový průtok: 14,3-27,6 m³/h / 238,3-46 l/min / gpm (US) * Otáčky (ot/min): cca. 5-2 ot/min Dosah: Čistící poloměr: max. 6,8 m / 22,3 ft; Smáčecí poloměr: max. 11,5 m / 37,7 ft motnost: cca. 7,2 kg Montážní poloha: svisle zavěšený Min. montážní otvor: Ø 31 mm / 12 in, v případě montáže uprostřed: Ø 37 mm / 14 1/2 in Uložení: kluzné uložení * závisí na modelu a čisticím médiu Rozměry 3 mm / 12 in > Ø 37 mm / 14 ½ in > Ø 31 mm / 12 in 54 mm / 2 ⅛ in 33 mm / 13 in > 14 mm / 5 ½ in 345 mm / 13 ½ in

15 TNKO JM8 Údaje o spotřebě a dosah l/min gpm (US) ft bar psi bar psi 3 x Ø 9,5 mm 3 x Ø 8, mm Ø 9,5 mm Ø 8, mm smáčení čištění Objednací údaje TNKO JM8 Č. výrobku Přípojka Popis Trysky Tlak [bar] Cena/EUR NG ZU 2 1 1/2" SP (vnitřní závit) TNKO JM8-G13 3 x Ø 8 mm , NG ZV 2 1 1/2" SP (vnitřní závit) TNKO JM8-G13 3 x Ø 9,5 mm , NG ZU 2 1 1/2" NPT (vnitřní závit) TNKO JM8-G13 3 x Ø 8 mm , NG ZV 2 1 1/2" NPT (vnitřní závit) TNKO JM8-G13 3 x Ø 9,5 mm , Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR NG V alíček opotřebitelných dílů 145, 664 M J8 Z Montážní pomůcka (2 montážní čelisti) TNKO-JM8/JM5/JM1 475, 664 MW J832 Nářadí pro montáž a demontáž rotoru 148, 664 MW J84 Speciální klíč pro montáž ozubeného kola 92, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66JZ31 WZ EN124 - TNKO JM 55,

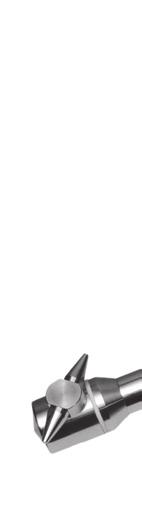

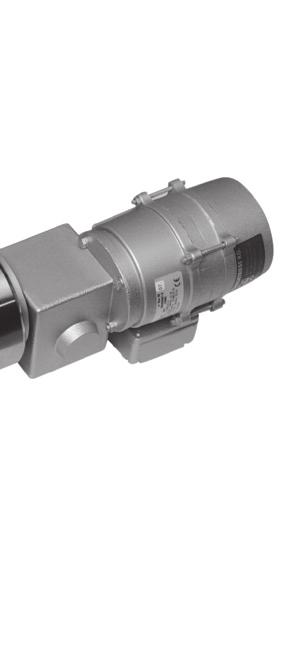

16 TNKO JX7 36 TNKO série JX spojuje silný čistící výkon s mimořádně hospodárnou spotřebou čistícího média. Díky externímu elektromotoru se pro rotační pohyb nevyžaduje čisticí médium. Proto lze rotační pohyby a jejich rychlost snadno přizpůsobit podle požadavku na čištění. Geometrie trysek určuje průtok čistícího média, dosah systému a tím i možný výkon čištění. S těmito systémy lze na čištěném povrchu dosáhnout optimálního čistícího účinku. Čištění s rozsahem rozstřiku 36 se provádí pomocí 2 trysek. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické Přehled parametry Rozstřikový úhel: 36 orbitálně Materiály základního zařízení: (316Ti), PTFE, PEEK, EPDM, iglidur (34), (316), (316L), (316L), (316L), (31), FKM, FKM s pláštěm z FEP Přípojky: Procesní přípojka (P): DN8 Potrubní šroubení DIN Přípojka média (M): 1/2" SP s vnějším závitem DIN ISO 228 Pracovní tlak: Pracovní teplota: Teplota prostředí: Objemový průtok: Dosah: Čistící médium: 2-2 barů / psi Čistící médium: max. 95 C / 23 F (neplatí pro verze TEX!) v nádrži: max. 11 C / 23 F (neplatí pro verze TEX!) vně nádrže: min. -2 C / -4 F, max. 4 C / 14 F (neplatí pro verze TEX!),2-2,5 m³/h / 3,3-41,7 l/min / 1-11 gpm (US) Čistící poloměr: max. 2,1 m / 6,9 ft Smáčecí poloměr: max. 4,3 m / 14,1 ft Uložení: Kuličková ložiska, kluzná ložiska Montážní rozměr: užitečná délka obvodového potrubí 3 mm, volitelně: 5 mm, jiné do 1 mm na vyžádání Uložení obvodového potrubí: bez Počet trysek: 2, volitelně: 1; 3 nebo 4 Otvor trysky: 1-4 mm, podle očekávaného čisticího výkonu min. montážní otvor: pevná montáž: Ø 6 mm / 2 1/2 in (2 trysky), Ø 75 mm / 3 in (3 trysky), Ø 7 mm / 3 3/4 (4 trysky) mobilní použití: Ø 85 mm / 3 11/32 in Pohon: Převodový motor 45 W, 23/4 V, 5 z, 54 IP; 14 ot/min; volitelně: Převodový motor 9 W, jiné otáčky / druhy krytí, provedení s měničem kmitočtu, pneumatické motory Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: (G = plyn, c = konstrukční bezpečnost, TX = viz provozní návod) II 1/2 G c TX II 1/3 G c TX Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu

17 TNKO JX7 Údaje o spotřebě a dosahy l/min gpm (US) 13 9 C 5 D ft C D C D bar psi bar psi 2 x Ø 4 mm 2 x Ø 3 mm C 2 x Ø 2 mm D 2 x Ø 1 mm Ø 4 mm Ø 3 mm C Ø 2 mm D Ø 1 mm smáčení čištění Příklady Přehled použití Efektivní čištění tanků i v případě složitých tvarů (přepážky, hrdla atd.) v potravinářském, chemickém a farmaceutickém průmyslu. Vysoká čistící síla u přilnavých produktů Náhradní díly a služby Náhradní díly (hlava) Č. výrobku Popis Cena netto/eur 66CFE2951 alíček opotřebitelných dílů hlavy JX7 85, 66CXE2951 alíček opotřebitelných dílů hlavy JX7-TEX 85, Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur MP R8 8 Drsnost 14, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 661Z31 WZ EN124 - TNKO JX 125,

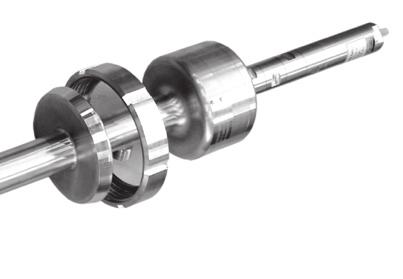

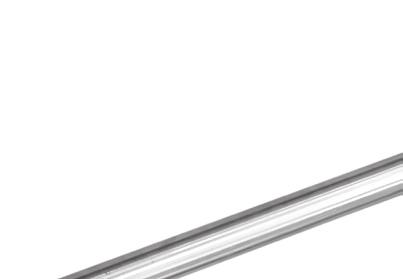

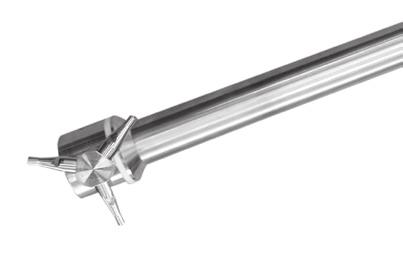

18 TNKO JX75 36 TNKO série JX spojuje silný čisticí výkon s mimořádně hospodárnou spotřebou čístícího média. Díky externímu elektromotoru se pro rotační pohyb nevyžaduje čistící médium. Proto lze rotační pohyby a jejich rychlost snadno přizpůsobit podle požadavku na čištění. Geometrie trysky určuje propustnost čistícího média, dosah systému a tím i možný výkon čištění. S těmito systémy lze na čištěném povrchu dosáhnout optimálního čistícího účinku. Čištění s rozsahem rozstřiku 36 se provádí pomocí 2 trysek. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické Přehled parametry Rozstřikový úhel: 36 orbitálně Materiály základního zařízení: (316Ti), PTFE, PEEK, EPDM, iglidur (34), (316), (316L), (316L), (316L), (31), FKM, FKM s pláštěm z FEP Přípojky: Procesní přípojka (P): DN1 Potrubní šroubení DIN Přípojka média (M): 3/4" SP s vnějším závitem DIN ISO 228 Pracovní tlak: Pracovní teplota: Teplota prostředí: Objemový průtok: Dosah: Čistící médium: 2-2 barů / psi Čistící médium: max. 95 C / 23 F (neplatí pro verze TEX!) v nádrži: max. 11 C / 23 F (neplatí pro verze TEX!) vně nádrže: min. -2 C / -4 F, max. 4 C / 14 F (neplatí pro verze TEX!),6-7,2 m³/h / 1-12 l/min / 3-32 gpm (US) Čistící poloměr: max. 5 m / 16,4 ft Smáčecí poloměr: max. 6 m / 19,7 ft Uložení: Kuličková ložiska, kluzná ložiska Montážní rozměr: užitečná délka obvodového potrubí 485 mm, volitelně: 735 a 985 mm, jiná od 3 do 12 mm na vyžádání Prodloužení obvodového potrubí: 5 a 1 mm Počet trysek: 2, volitelně: 1; 3 nebo 4 Otvor trysky: 2-6 mm, podle očekávaného čistícího výkonu min. montážní otvor: pevná montáž: Ø 1 mm / 4 in (2 trysky), Ø 125 mm / 5 in (3 trysky), Ø 12 mm / 4 3/4 (4 trysky) mobilní použití: Ø 145 mm / 5 3/4 in Pohon: Převodový motor 9 W, 23/4 V, 5 z, 54 IP; 14 ot/min; volitelně: Převodový motor 12 W, jiné otáčky / druhy krytí, provedení s měničem kmitočtu, pneumatické motory Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: (G = plyn, c = konstrukční bezpečnost, TX = viz provozní návod) II 1/2 G c TX II 1/3 G c TX Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu

19 TNKO JX75 Údaje o spotřebě a dosah TNKO JX75 2 trysky l/min gpm (US) C D E bar psi ft C 13 4 D 1 3 E C D bar psi E 2 x Ø 6 mm 2 x Ø 5 mm C 2 x Ø 4 mm D 2 x Ø 3 mm E 2 x Ø 2 mm Ø 6 mm Ø 5 mm C Ø 4 mm D Ø 3 mm E Ø 2 mm smáčení čištění Příklady Přehled použití Efektivní čištění tanků i v případě složitých tvarů (přepážky, hrdla atd.) v potravinářském, chemickém a farmaceutickém průmyslu. Vysoká čistící síla u přilnavých produktů Náhradní díly a služby Náhradní díly (hlava) Č. výrobku Popis Cena netto/eur 66DFE2951 alíček opotřebitelných dílů hlavy JX75 85, 66DXE2951 alíček opotřebitelných dílů hlavy JX75-TEX 85, Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur MP R8 8 Drsnost 14, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 661Z31 WZ EN124 - TNKO JX 125,

20 32 mm/ 1 ¼ in TNKO CP TNKO CP2 je pomalu rotující čistič se směrovým paprskem. V čisticím výkonu zaujímá místo mezi rotujícími rozstřikovacími koulemi zařízení TNKO řady S a čističi se směrovým paprskem TNKO série JM. TNKO CP2 tím nabízí hospodárnou možnost účinného čištění nádrží s průměrem do 4 m. Díky pomalému a rovnoměrnému otáčení ve spojení se silným účinkem je TNKO CP2 vhodný k čištění nádrží, jejichž obsah má tendenci silně ulpívat. TNKO CP2 je systém s kluzným uložením se snadnou konstrukcí z několika pohyblivých dílů. Nabízí kompaktní a spolehlivé řešení pro úkoly čištění pro různá čistící média a široký rozsah teplot, s minimální údržbou. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36, 18 nahoru, 18 dolů Materiály: (316), (316L), PTFE (v souladu s FD) Přípojky: 3/4" SP nebo NPT s vnitřním závitem, Clipon pro vnější Ø trubky 25,4 mm Pracovní tlak: Čistící médium: 3-12 barů / 43,5-174 psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Teplota prostředí: v nádrži: max. 14 C / 284 F mimo nádrž: min. -2 C / -4 F, max. +4 C / 14 F Objemový průtok: 2,5-6,5 m 3 /h / 41,7-18,3 l/min / 11-28,6 gpm (US) Otáčky: 2-3 ot/min (min-1) motnost: 1,1 kg Dosah: Čistící poloměr: max. 2 m / 6,6 ft; Smáčecí poloměr: max. 2,9 m / 9,5 ft Montážní poloha: vertikální zavěšení (jiné polohy možné při nižší životnosti kluzného uložení) Min. montážní otvor: Ø 5 mm / 2 in Rozměry Ø 48 mm / 2 in 32 mm / 1 ¼ in Ø 5 mm / 2 in X X1 Ø 47 mm / 2 in X cca. 155 mm / 6 in (závit) / cca. 165 mm / 6 ½ in (Clipon) X1 cca. 49,4 mm / 2 in

21 TNKO CP2 Údaje o spotřebě a dosah l/min gpm (US) C D E ft bar psi X bar psi 36 Clipon 36 závit C 18 dolů Clipon D 18 nahoru Clipon E 18 nahoru závit / 18 dolů závit Smáčení Čištění X1 doporučený provozní tlak Objednací údaje TNKO CP2 Č. výrobku Přípojka Rozstřikový úhel Cena/EUR /4" SP (vnitřní závit) 36 55, /4" NPT (vnitřní závit) 36 55, Clipon pro vnější Ø trubky 25,4 mm 36 55, /4" SP (vnitřní závit) 18 nahoru 55, /4" NPT (vnitřní závit) 18 nahoru 55, Clipon pro vnější Ø trubky 25,4 mm 18 nahoru 55, /4" SP (vnitřní závit) 18 dolů 55, /4" NPT (vnitřní závit) 18 dolů 55, Clipon pro vnější Ø trubky 25,4 mm 18 dolů 55, Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR V alíček opotřebitelných dílů 95, 664 C Spojovací sada Clipon vel. 4 2,17 Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66CZ31 WZ EN124 - TNKO CP 55,

22 TNKO CP TNKO CP3 je pomalu rotující čistič se směrovým paprskem. V čistícím výkonu zaujímá místo mezi rotujícími rozstřikovacími koulemi zařízení TNKO řady S a čističi se směrovým paprskem TNKO série JM. TNKO CP3 tím nabízí hospodárnou možnost účinného čištění nádrží s průměrem do 6 m. Díky pomalému a rovnoměrnému otáčení ve spojení se silným účinkem je TNKO CP3 vhodný k čištění nádrží, jejichž obsah má sklon silně ulpívat. TNKO CP3 je systém s kluzným uložením se snadnou konstrukcí z několika pohyblivých dílů. Nabízí kompaktní a spolehlivé řešení pro úkoly čištění pro různá čistící média a široký rozsah teplot, s minimální údržbou. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36, 18 nahoru, 18 dolů Materiály: (316), (316L), PTFE (v souladu s FD) Přípojky: 1 1/2" SP nebo NPT s vnitřním závitem Pracovní tlak: Čistící médium: 3-12 barů / 43,5-174 psi Pracovní teplota: Čistící médium: max. 95 C / 23 F Teplota prostředí: v nádrži: max. 14 C / 284 F mimo nádrž: min. -2 C / -4 F, max. +4 C / 14 F Objemový průtok: 6,2-12,7 m 3 /h / 13,3-211,7 l/min / 27,3-55,9 gpm (US) Otáčky: 2-3 ot/min (min-1) motnost: 2,6 kg Dosah: Čistící poloměr: max. 3 m / 9,8 ft; Smáčecí poloměr: max. 4,7 m / 15,4 ft Montážní poloha: vertikální zavěšení (další na vyžádání) Min. montážní otvor: Ø 72 mm / 2 53/64 in Rozměry Ø 7 mm / 2 ¾ in X 5 mm / 2 in 54 mm / 2 ⅛ in Ø 54 mm / 2 ⅛ in X cca. 234 mm / in

23 TNKO CP3 Údaje o spotřebě a dosahy l/min gpm (US) ft bar psi X bar psi nahoru / 18 dolů Smáčení Čištění X1 doporučený provozní tlak Objednací údaje TNKO CP3 Č. výrobku Přípojka Rozstřikový úhel Cena/EUR /2" SP (vnitřní závit) , /2" NPT (vnitřní závit) , /2" SP (vnitřní závit) 18 nahoru 625, /2" NPT (vnitřní závit) 18 nahoru 625, /2" SP (vnitřní závit) 18 dolů 625, /2" NPT (vnitřní závit) 18 dolů 625, Náhradní díly a služby Náhradní díly Č. výrobku Popis Cena/EUR V alíček opotřebitelných dílů 15, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66CZ31 WZ EN124 - TNKO CP 55,

24 TNKO S TNKO S je rotující rozstřikovací hlava s rozstřikovacími otvory štěrbinového tvaru. Silný účinek, vysoký čistící výkon při nízkých průtocích a tlacích usnadňují optimalizaci procesu čištění a představuje účinnost zvyšující alternativu pevných rozprašovacích koulí. Tyto proudové čističe lze dodat v 5 různých velikostech, s různými rozstřikovacími úhly, materiály, přípojkami a v případě potřeby i s certifikací TEX. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: Materiály: 36, 27 nahoru, 18 nahoru, 18 dolů, 9 dolů TNKO S1: Základní těleso (316L); ložiskové kuličky (316), volitelně (C4) TNKO S2 / TNKO S3: Základní těleso (316L), (C22), (C4); ložiskové kuličky (316), volitelně (C4) TNKO S4 / TNKO S5: Základní těleso (316L), (316L), (C22), (C4); ložiskové kuličky (316), volitelně (C4) Přípojky: Clipon, závit, konce orbitálně přivařené podle DIN Pracovní tlak: Čistící médium: 1,5-3 bary / 22-43,5 psi * Pracovní teplota: Teplota prostředí: Čistící médium: max. 23 C / 446 F (neplatí pro verze TEX!) v nádrži: max. 25 C / 482 F (neplatí pro verze TEX!) Objemový průtok:,25-18 m³/h / 4,2-3 l/min / 1-79 gpm (US) * Dosah: Čistící poloměr:,1-3,2 m /,3-1,5 ft; smáčecí poloměr:,1-4,2 m /,3-13,8 ft * Uložení: dvojitá kuličková ložiska * závisí na modelu a čisticím médiu Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: TNKO EX S2, TNKO EX S3, TNKO EX S4, TNKO EX S5 (G = plyn, D = plyn, c = konstrukční bezpečnost, TX = viz provozní návod) II 1 GD c TX Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu. Příplatek ke standardním výrobkům TNKO řady S: 75, EUR 1) Č. výrobku: vezměte příslušné číslo výrobku a přidejte X. Příklad: 665 X 1) Cena platí pro německý nebo anglický uživatelský jazyk, další uživatelské jazyky na vyžádání

25 TNKO S Údaje o spotřebě a dosahy l/min 6,7,4 TNKO S1 gpm (US) 1,8 ft 3 1 TNKO S1 5,3 1,3 3,3,2,9 2,5 1,7,1, bar psi X Smáčení Čištění bar psi X1 doporučený provozní tlak l/min 33 2 TNKO S2 gpm (US) 9 ft TNKO S2 25 1, , ,5 2 2, bar psi X bar psi 36 / 27 nahoru 18 dolů C 9 dolů Smáčení Čištění X1 doporučený provozní tlak l/min TNKO S3 gpm (US) ft TNKO S , , bar psi X bar psi 36 / 18 nahoru / 18 dolů / 9 dolů 27 nahoru Smáčení Čištění X1 doporučený provozní tlak

26 TNKO S l/min TNKO S4 gpm (US) ft TNKO S bar psi X bar psi 36 F 36 / 27 nahoru / 18 nahoru / 18 dolů/ 9 dolů Smáčení Čištění X1 doporučený provozní tlak l/min TNKO S5 gpm (US) ft TNKO S bar psi X bar psi 36 / 27 nahoru 18 nahoru / 18 dolů Smáčení Čištění X1 doporučený provozní tlak Příplatek ke standardním výrobkům TNKO řady S TNKO S s kuličkami astelloy Model Materiál kuliček Příplatek/EUR TNKO S / C4 141, TNKO S / C4 56, TNKO S / C22 62, TNKO S / C4 72, TNKO S / C22 8, TNKO S / C4 12, TNKO S / C22 133, TNKO S / C4 272, TNKO S / C22 32, Č. výrobku: Vezměte prosím příslušné číslo výrobku a nahraďte za pro nebo pro Příklad: TNKO S3, 36 standardní Příklad: TNKO S3, 36 s kuličkami z / C22 Příklad: TNKO S3, 36 s kuličkami z / C

27 TNKO S Náhradní díly a služby Sada pojistných kolíků s drátkem (4 kusy) pro Clipon Č. výrobku Provedení k použití pro materiály Ø Délka Cena/EUR TNKO S (316L), (316L) , TNKO S , TNKO S (C22), (C4) , TNKO S (316L), (316L) , TNKO S , TNKO S (C22), (C4) , TNKO S (316Ti) 3, , TNKO S (C22), (C4) 3, , TNKO S (316Ti) 4, ,8 Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur 665 MP R3 3 Drsnost 35, 665 MP R5 5 Drsnost 55, 665 MP F2 2 Obsah Δ-feritu 45, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66Z31 WZ EN124 - TNKO S 15, 664Z31 WZ EN124 - pojistné kolíky s drátkem 15, Povrchová úprava Č. výrobku Popis Příplatek/EUR... Povrchová úprava TNKO S na Ra,5 µm (vnější) 67,... D E-leštění TNKO S (vnější), (astelloy vyloučen) 59,... C E-leštění TNKO S Ra,5 µm (vnější), (astelloy vyloučen) 125, Č. výrobku: Vezměte prosím příslušné číslo výrobku a nahraďte poslední místo za pro Ra,5 µm (vnější) nebo D nebo C. Příklad: TNKO S3, 36 Standardní Příklad: TNKO S3, 36 Standardní Ra,5 µm (vnější)

28 TNKO S1 D1 s TNKO S1, 36 Přípojka DIN DN s KD motnost [kg] Svar Řada (DIN) ,14 Závit DIN 13 T.1 6 M ,7 KD - závit - svar D1 = 8,5 mm D1 s TNKO S1, 18 dolů Přípojka DIN DN s KD motnost [kg] Svar Řada (DIN) ,14 Závit DIN 13 T.1 6 M ,7 KD - závit - svar D1 = 8,5 mm

29 TNKO S1 TNKO S1, (316L) DN Cena/EUR Č. výrobku 6 255, , TNKO S1, 18 dolů (316L) DN Cena/EUR Č. výrobku 6 255, ,

30 TNKO S2 s Přípojka DIN DIN EN 1357 TNKO S2, 36 DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 14,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 8 1, ,2,26 Clipon Řada (ISO) 6 1, ,2,26 Clipon Řada C (SME) 8 12, ,2,26 Clipon Řada 1 (DIN 185) a stará řada 1 12, ,2,26 Svar Řada (DIN) ,36 Svar Řada (DIN) , ,47 Svar Řada (ISO) 8 13,5 1, ,47 Svar Řada C (SME) 8 1/2" (12,7) 1, ,47 Závit SP 6 G 1/8" ,27 Závit NPT 6 1/8" ,27 Závit NPSM 6 1/8" ,27 s TNKO S2, 27 nahoru Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 14,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 8 1, ,2,26 Clipon Řada (ISO) 6 1, ,2,26 Clipon Řada C (SME) 8 12, ,2,26 Svar Řada (DIN) ,36 Svar Řada (DIN) , ,47 Svar Řada (ISO) 8 13,5 1, ,47 Svar Řada C (SME) 8 1/2" (12,7) 1, ,47 Závit SP 6 G 1/8" ,27 Závit NPT 6 1/8" ,27 Závit NPSM 6 1/8" ,27 s TNKO S2, 18 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD h2 d - závit - svar C - Clipon D1 = 14,5 mm (neplatí pro všechny Clipon) C Clipon Řada (DIN) 8 1, ,2,26 Clipon Řada (ISO) 6 1, ,2,26 Clipon Řada C (SME) 8 12, ,2,26 Svar Řada (DIN) ,36 Svar Řada (DIN) , ,47 Svar Řada (ISO) 8 13,5 1, ,47 Svar Řada C (SME) 8 1/2" (12,7) 1, ,47 Závit SP 6 G 1/8" ,27 Závit NPT 6 1/8" ,27 Závit NPSM 6 1/8" ,27 s TNKO S2, 9 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 14,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 8 1, ,2,26 Clipon Řada (ISO) 6 1, ,2,26 Clipon Řada C (SME) 8 12, ,2,26 Svar Řada (DIN) ,36 Svar Řada (DIN) , ,47 Svar Řada (ISO) 8 13,5 1, ,47 Svar Řada C (SME) 8 1/2" (12,7) 1, ,47 Závit SP 6 G 1/8" ,27 Závit NPT 6 1/8" ,27 Závit NPSM 6 1/8" ,

31 TNKO S2 TNKO S2, (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 185, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S2, 27 nahoru (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 185, , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S2, 18 dolů (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 185, , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S2, 9 dolů (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 185, , , , , , , , , , , , , , , , , , , , , , , , , , , ,

32 TNKO S3 s TNKO S3, 36 Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 21,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 15 19, ,5 5 2,2,81 Clipon Řada (ISO) 1 17, ,5 5 2,2,84 Clipon Řada (ISO) 15 21, ,5 5 2,2,95 Clipon Řada C (SME) 15 19, ,5 5 2,2,81 Clipon Řada 1 (DIN 1185) stará řada 15 18, ,5 5 2,2,83 Svar Řada (DIN) , ,123 Svar Řada (ISO) 1 17,2 1, ,117 Svar Řada (ISO) 15 21,3 1, ,132 Svar Řada C (SME) 15 3/4" (19,5) 1, ,127 Závit SP 8 G 1/4" ,5,9 Závit SP 1 G 3/8" ,5,95 Závit NPT 8 1/4" ,5,9 Závit NPT 1 3/8" ,5,95 Závit NPSM 1 3/8" ,5,95 s TNKO S3, 27 nahoru Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 21,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 15 19, ,5 5 2,2,81 Clipon Řada (ISO) 1 17, ,5 5 2,2,84 Clipon Řada (ISO) 15 21, ,5 5 2,2,95 Clipon Řada C (SME) 15 19, ,5 5 2,2,81 Clipon Řada 1 (DIN 1185) a stará řada 15 18, ,5 5 2,2,83 Svar Řada (DIN) , ,123 Svar Řada (ISO) 1 17,2 1, ,117 Svar Řada (ISO) 15 21,3 1, ,132 Svar Řada C (SME) 15 3/4" (19,5) 1, ,127 Závit SP 8 G 1/4" ,5,9 Závit SP 1 G 3/8" ,5,95 Závit NPT 8 1/4" ,5,9 Závit NPT 1 3/8" ,5,95 Závit NPSM 1 3/8" ,5,95 s TNKO S3, 18 nahoru Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 21,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 15 19, ,5 5 2,2,81 Clipon Řada (ISO) 1 17, ,5 5 2,2,84 Clipon Řada (ISO) 15 21, ,5 5 2,2,95 Clipon Řada C (SME) 15 19, ,5 5 2,2,81 Clipon Řada 1 (DIN 1185) a stará řada 15 18, ,5 5 2,2,83 Svar Řada (DIN) , ,123 Svar Řada (ISO) 1 17,2 1, ,117 Svar Řada (ISO) 15 21,3 1, ,132 Svar Řada C (SME) 15 3/4" (19,5) 1, ,127 Závit SP 8 G 1/4" ,5,9 Závit SP 1 G 3/8" ,5,95 Závit NPT 8 1/4" ,5,9 Závit NPT 1 3/8" ,5,95 Závit NPSM 1 3/8" ,5,

33 TNKO S3 TNKO S3, (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S3, 27 nahoru (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S3, 18 nahoru (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

34 TNKO S3 s TNKO S3, 18 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 21,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 15 19, ,5 5 2,2,81 Clipon Řada (ISO) 1 17, ,5 5 2,2,84 Clipon Řada (ISO) 15 21, ,5 5 2,2,95 Clipon Řada C (SME) 15 19, ,5 5 2,2,81 Clipon Řada 1 (DIN 1185) a stará řada 15 18, ,5 5 2,2,83 Svar Řada (DIN) , ,123 Svar Řada (ISO) 1 17,2 1, ,117 Svar Řada (ISO) 15 21,3 1, ,132 Svar Řada C (SME) 15 3/4" (19,5) 1, ,127 Závit SP 8 G 1/4" ,5,9 Závit SP 1 G 3/8" ,5,95 Závit NPT 8 1/4" ,5,9 Závit NPT 1 3/8" ,5,95 Závit NPSM 1 3/8" ,5,95 s TNKO S3, 9 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 21,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 15 19, ,5 5 2,2,81 Clipon Řada (ISO) 1 17, ,5 5 2,2,84 Clipon Řada (ISO) 15 21, ,5 5 2,2,95 Clipon Řada C (SME) 15 19, ,5 5 2,2,81 Clipon Řada 1 (DIN 1185) a stará řada 15 18, ,5 5 2,2,83 Svar Řada (DIN) , ,123 Svar Řada (ISO) 1 17,2 1, ,117 Svar Řada (ISO) 15 21,3 1, ,132 Svar Řada C (SME) 15 3/4" (19,5) 1, ,127 Závit SP 8 G 1/4" ,5,9 Závit SP 1 G 3/8" ,5,95 Závit NPT 8 1/4" ,5,9 Závit NPT 1 3/8" ,5,95 Závit NPSM 1 3/8" ,5,

35 TNKO S3 TNKO S3, 18 dolů (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S3, 9 dolů (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

36 TNKO S4 s TNKO S4, 36 Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,286 Clipon Řada (DIN) 25 29, ,248 Clipon Řada (ISO) 2 27, ,262 Clipon Řada (ISO) 25 34, ,257 Clipon Řada C (SME) ,271 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,288 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Trubka SMS 2 25, ,275 Svar Řada (DIN) , ,26 Svar Řada (DIN) , ,273 Svar Řada (DIN) , ,294 Svar Řada (ISO) 2 26,9 1, ,288 Svar Řada (ISO) 25 33, ,323 Svar Řada SMS , ,279 Svar Řada C (SME) 15 3/4" (19,5) 1, ,262 Svar Řada C (SME) 2 1" (25,4) 1, ,283 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,283 s TNKO S4, 36 F zvláštní šířka štěrbiny Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,281 Clipon Řada (DIN) 25 29, ,243 Clipon Řada (ISO) 2 27, ,257 Clipon Řada (ISO) 25 34, ,252 Clipon Řada C (SME) ,266 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,283 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Řada SMS 2 25, ,27 Svar Řada (DIN) , ,256 Svar Řada (DIN) , ,268 Svar Řada (DIN) , ,289 Svar Řada (ISO) 2 26,9 1, ,282 Svar Řada (ISO) 25 33, ,315 Svar Řada C (SME) 15 3/4" (19,5) 1, ,26 Svar Řada C (SME) 2 1" (25,4) 1, ,277 Svar Řada SMS , ,277 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,

37 TNKO S4 TNKO S4, (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S4, 36 F zvláštní šířka štěrbiny (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

38 TNKO S4 s TNKO S4, 27 nahoru Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,286 Clipon Řada (DIN) 25 29, ,248 Clipon Řada (ISO) 2 27, ,262 Clipon Řada (ISO) 25 34, ,257 Clipon Řada C (SME) ,271 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,288 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Trubka SMS 2 25, ,275 Svar Řada (DIN) , ,26 Svar Řada (DIN) , ,273 Svar Řada (DIN) , ,294 Svar Řada (ISO) 2 26,9 1, ,288 Svar Řada (ISO) 25 33, ,323 Svar Řada SMS , ,279 Svar Řada C (SME) 15 3/4" (19,5) 1, ,262 Svar Řada C (SME) 2 1" (25,4) 1, ,283 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,283 s TNKO S4, 18 nahoru Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,286 Clipon Řada (DIN) 25 29, ,248 Clipon Řada (ISO) 2 27, ,262 Clipon Řada (ISO) 25 34, ,257 Clipon Řada C (SME) ,271 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,288 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Trubka SMS 2 25, ,275 Svar Řada (DIN) , ,26 Svar Řada (DIN) , ,273 Svar Řada (DIN) , ,294 Svar Řada (ISO) 2 26,9 1, ,288 Svar Řada (ISO) 25 33, ,323 Svar Řada SMS , ,279 Svar Řada C (SME) 15 3/4" (19,5) 1, ,262 Svar Řada C (SME) 2 1" (25,4) 1, ,283 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,

39 TNKO S4 TNKO S4, 27 nahoru (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S4, 18 nahoru (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

40 TNKO S4 s TNKO S4, 18 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,286 Clipon Řada (DIN) 25 29, ,248 Clipon Řada (ISO) 2 27, ,262 Clipon Řada (ISO) 25 34, ,257 Clipon Řada C (SME) ,271 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,288 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Trubka SMS 2 25, ,275 Svar Řada (DIN) , ,26 Svar Řada (DIN) , ,273 Svar Řada (DIN) , ,294 Svar Řada (ISO) 2 26,9 1, ,288 Svar Řada (ISO) 25 33, ,323 Svar Řada SMS , ,279 Svar Řada C (SME) 15 3/4" (19,5) 1, ,262 Svar Řada C (SME) 2 1" (25,4) 1, ,283 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,283 s TNKO S4, 9 dolů Přípojka DIN DN s KD h2 d motnost [kg] D1 KD - závit - svar C - Clipon D1 = 33,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 2 23, ,286 Clipon Řada (DIN) 25 29, ,248 Clipon Řada (ISO) 2 27, ,262 Clipon Řada (ISO) 25 34, ,257 Clipon Řada C (SME) ,271 Clipon Řada 1 (DIN 1185) a stará řada 2 22, ,288 Clipon Řada 1 (DIN 1185) 25 28, ,251 Clipon Trubka SMS 2 25, ,275 Svar Řada (DIN) , ,26 Svar Řada (DIN) , ,273 Svar Řada (DIN) , ,294 Svar Řada (ISO) 2 26,9 1, ,288 Svar Řada (ISO) 25 33, ,323 Svar Řada SMS , ,279 Svar Řada C (SME) 15 3/4" (19,5) 1, ,262 Svar Řada C (SME) 2 1" (25,4) 1, ,283 Závit SP 15 G 1/2" ,33 Závit SP 2 G 3/4" ,283 Závit NPT 15 1/2" ,33 Závit NPT 2 3/4" ,283 Závit NPSM 2 3/4" ,

41 TNKO S4 TNKO S4, 18 dolů (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , TNKO S4, 9 dolů (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 273, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

42 TNKO S5 s TNKO S5, 36 Přípojka DIN DN s KD h2 d motnost [kg] KD - závit - svar C - Clipon D1 = 59,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 4 41,5 69, ,2 24,2 5,5 1,65 Clipon Řada (DIN) 5 54,3 69, ,5 1,65 Clipon Řada (ISO) 4 49,6 69, ,5 1,65 Clipon Řada C (SME) , ,2 24,2 5,5 1,65 Clipon Řada C (SME) , ,5 1,65 Clipon Řada SMS , ,2 1 5,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada 1 (stará řada) 5 52,8 69, ,5 1,65 Clipon Řada ,5 69, ,5 1,65 Svar Řada (DIN) ,5 69, ,78 Svar Řada (DIN) ,5 69, ,78 Svar Řada (ISO) 4 48,3 2 69, ,78 Svar Řada (ISO) 5 6,3 2 69, ,78 Svar Řada C (SME) 4 2" (5,8) 1,65 69, ,78 Svar Řada 3 (DIN 1185) , ,78 Svar Řada SMS ,2 69, ,78 Svar Řada SMS ,2 69, ,78 Závit SP 32 G 1 1/4" 69, ,65 Závit NPT /4" 69, ,65 Závit SP 4 G 1 1/2" 69, ,65 Závit NPT 4 1 1/2" 69, ,65 Závit NPSM 4 1 1/2" 69, ,65 s TNKO S5, 27 nahoru Přípojka DIN DN s KD h2 d motnost [kg] KD - závit - svar C - Clipon D1 = 59,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 4 41,5 69, ,2 24,2 5,5 1,65 Clipon Řada (DIN) 5 54,3 69, ,5 1,65 Clipon Řada (ISO) 4 49,6 69, ,5 1,65 Clipon Řada C , ,2 24,2 5,5 1,65 Clipon Řada C (SME) , ,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada ,8 69, ,5 1,65 Clipon Řada ,4 69, ,5 1,65 Svar Řada (DIN) ,5 69, ,78 Svar Řada (DIN) ,5 69, ,78 Svar Řada (ISO) 4 48,3 2 69, ,78 Svar Řada (ISO) 5 6,3 2 69, ,78 Svar Řada C (SME) 4 2" (5,8) 1,65 69, ,78 Svar Řada 3 (DIN 1185) , ,78 Svar Řada SMS ,2 69, ,78 Svar Řada SMS ,2 69, ,78 Závit SP 32 G 1 1/4" 69, ,65 Závit NPT /4" 69, ,65 Závit SP 4 G 1 1/2" 69, ,65 Závit NPT 4 1 1/2" 69, ,65 Závit NPSM 4 1 1/2" 69, ,

43 TNKO S5 TNKO S5, (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 4 359, , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * TNKO S5, 27 nahoru (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 4 359, , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * *

44 TNKO S5 s TNKO S5, 18 nahoru Přípojka DIN DN s KD h2 d motnost [kg] KD - závit - svar C - Clipon D1 = 59,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 4 41,5 69, ,2 24,2 5,5 1,65 Clipon Řada (DIN) 5 54,3 69, ,5 1,65 Clipon Řada (ISO) 4 49,6 69, ,5 1,65 Clipon Řada C (SME) , ,2 24,2 5,5 1,65 Clipon Řada C (SME) , ,5 1,65 Clipon Řada SMS , ,2 1 5,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada 1 (stará řada) 5 52,8 69, ,5 1,65 Clipon Řada ,4 69, ,5 1,65 Svar Řada (DIN) ,5 69, ,78 Svar Řada (DIN) ,5 69, ,78 Svar Řada (ISO) 4 48,3 2 69, ,78 Svar Řada (ISO) 5 6,3 2 69, ,78 Svar Řada C (SME) 4 2" (5,8) 1,65 69, ,78 Svar Řada 3 (DIN 1185) , ,78 Svar Řada SMS ,2 69, ,78 Svar Řada SMS ,2 69, ,78 Závit SP 32 G 1 1/4" 69, ,65 Závit NPT /4" 69, ,65 Závit SP 4 G 1 1/2" 69, ,65 Závit NPT 4 1 1/2" 69, ,65 Závit NPSM 4 1 1/2" 69, ,65 s TNKO S5, 18 dolů Přípojka DIN DN s KD h2 d motnost [kg] KD - závit - svar C - Clipon D1 = 59,5 mm (neplatí pro všechny Clipon) C h2 d Clipon Řada (DIN) 4 41,5 69, ,2 24,2 5,5 1,65 Clipon Řada (DIN) 5 54,3 69, ,5 1,65 Clipon Řada (ISO) 4 49,6 69, ,5 1,65 Clipon Řada C (SME) , ,2 24,2 5,5 1,65 Clipon Řada C (SME) , ,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada SMS , ,5 1,65 Clipon Řada 1 (stará řada) 5 52,8 69, ,5 1,65 Clipon Řada ,4 69, ,5 1,65 Svar Řada (DIN) ,5 69, ,78 Svar Řada (DIN) ,5 69, ,78 Svar Řada (ISO) 4 48,3 2 69, ,78 Svar Řada (ISO) 5 6,3 2 69, ,78 Svar Řada C (SME) 4 2" (5,8) 1,65 69, ,78 Svar Řada 3 (DIN 1185) , ,78 Svar Řada SMS ,2 69, ,78 Svar Řada SMS ,2 69, ,78 Závit SP 32 G 1 1/4" 69, ,65 Závit NPT /4" 69, ,65 Závit SP 4 G 1 1/2" 69, ,65 Závit NPT 4 1 1/2" 69, ,65 Závit NPSM 4 1 1/2" 69, ,

45 TNKO S5 TNKO S5, 18 nahoru (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 4 359, , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * TNKO S5, 18 dolů (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 4 359, , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * * , , * *

46 TNKO CR4 TNKO CR byl vyvinut s ohledem na maximální chemickou odolnost a hygienické požadavky. Uplatní se tam, kde se vyžaduje vysoká odolnost vůči korozi a silný čistící účinek. Proudové čističe řady TNKO CR se pomalu a rozhodně otáčejí ve svém bezúdržbovém hydrodynamickém kluzném uložení. Toto trvale vyplachované uložení zaručuje provoz v nejrůznějších montážních úhlech a díky tomu je zařízení robustní a má dlouhou životnost. Díky konstantním otáčkám v různých provozních podmínkách a vějířovitému rozstřiku se zajistí vysoká čisticí účinnost současně s rychlým smáčením. TNKO CR se velmi dobře hodí i pro SIP sterilizaci nádrží párou. Použitý materiál je modifi kovaný PTFE 2. generace a oproti původnímu PTFE poskytuje hladší, hygieničtější povrch a lepší mechanické vlastnosti a chemickou odolností a odolnost vůči ulpívání. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 Materiály: modifi kovaný PTFE Přípojky: 1/2" SP s vnitřním závitem Pracovní tlak: Čistící médium: 1,5-5 barů / psi * Pracovní teplota: Čistící médium: max. 121 C / 25 F Teplota prostředí: v nádrži: max. 15 C / 32 F Objemový průtok: 2,7-4,7 m³/h / 45-78,3 l/min / 11,9-2,7 gpm (US) * Dosah: Čistící poloměr: 2 m / 6,6 ft; smáčecí poloměr: 2,7 m / 8,9 ft * Min. montážní otvor: Ø 47 mm / 1,85 in * závisí na modelu a čisticím médiu Rozměry 16 mm /,63 in 95 mm / 3,74 in Ø 45 mm / 1,77 in

47 TNKO CR4 Údaje o spotřebě a dosah l/min gpm (US) 35 ft bar psi X bar psi X1 doporučený provozní tlak Smáčení Čištění Služby Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66KFD FD / EU 1/211 shoda TNKO CR 15, 66KUSP USP Class VI - TNKO CR 3,

48 TNKO CR4 Přípojka KD TNKO CR4, 36 motnost [kg] Závit 1/2" SP ,14 KD

49 TNKO CR4 TNKO CR4, 36 DN Cena/EUR Č. výrobku 1/2" 22, 66K K

50 Poznámky

51 TNKO SF 27 TNKO SF je hygienické čistící zařízení typu s rotující rozstřikovací hlavou, určené k pevnému zabudování do nádrže. Proudový čistič pracuje s rozstřikovacím úhlem 27 směrem nahoru. Zařízeníje navrženo tak, aby bylo schopné se čistit samo. Zařízení lze pro účely kontroly jednoduše rozložit na několik jeho komponent. ěhem procesu čištění je uložení rotující rozstřikovací hlavy hydrodynamické. Zařízení je mazáno čistícím médiem. Olej, tuk ani jiná maziva se nepoužívají. TNKO SF splňuje požadavky 3- hygienické normy Link: Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 27 nahoru Materiály: (316L), (316L), TEC PEEK přírodní, 7 EPDM 291 Přípojky: Clipon, konce orbitálně přivařené podle DIN Pracovní tlak: Čistící médium: 1-3 bary / 14,5-43,5 psi * Pracovní teplota: Čistící médium max. 95 C / 23 F Sterilizační teplota: 121 C / 25 F Teplota prostředí: v nádrži: max. 14 C / 284 F Objemový průtok: 3,2-6 m³/h / 52,3-1 l/min / gpm (US) * Dosah: Čistící poloměr: max. 1,5 m / 4,9 ft; smáčecí poloměr: max. 2 m / 6,6 ft Montážní poloha: vertikální zavěšení, další na vyžádání Uložení: hydrodynamické * závisí na modelu a čisticím médiu Údaje o spotřebě a dosah l/min 17 1 gpm (US) ft bar psi X bar psi 27 nahoru, Clipon X1 doporučený provozní tlak 27 nahoru, svar Smáčení Čištění

52 TNKO SF h2 d s TNKO SF, 27 nahoru Přípojka DIN DN s KD h2 d motnost [kg] Clipon Řada (DIN) 15 19, ,2,11 Clipon Řada (ISO) 15 21, ,2,11 Clipon Řada C (SME) 15 19, ,2,11 Svar Řada (DIN) , ,11 Svar Řada C (SME) 2 1" (25,4) 1, ,11 KD - Clipon - svar

53 TNKO SF TNKO SF, 27 nahoru (316L) Přípojka DN Cena/EUR Č. výrobku Clipon , 665 F Clipon , 665 F Clipon , 665 F Svar 2 279, 665 F Svar 2 279, 665 F

54 Poznámky

55 TNKO RP35 (Rotating Pipe all) 36 Tak zmenšíte hluchá místa při rozstřiku! Připojovací hrdlo a dva zdroje proudu (TNKO S) instalované v obvodovém potrubí v různých výškách snižují plochu hluhých míst při rozstřiku na minimum. Jako doplněk ke standardnímu provedení 36 se dodává i RP varianta zesílená o čištění hrdla a čištění obvodového potrubí "s oplachem DP". Další rozstřikové úhly a varianty zařízení na vyžádání. Oplach DP = oplach obvodového potrubí nahoru Příklad konfigurace: Odvodové potrubí s TNKO RP35 () a TNKO S2 36 () Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické údaje Rozstřikový úhel: 36 Materiály: (316L), (316L), (316Ti), (C4), (C22), kuličkové ložisko: (316), kluzné uložení: PEEK Přípojky: Závit, konce orbitálně přivařené podle DIN Pracovní tlak: max. 3 bary / 43,5 psi * Pracovní teplota: Čistící médium: max. s kluzným uložením 6 C / 14 F (vyšší na vyžádání), s kuličkovým ložiskem 14 C / 284 F Teplota prostředí: v nádrži: max. s kluzným uložením 14 C / 284 F, s kuličkovým ložiskem 18 C / 365 F Objemový průtok: při doporučeném tlaku: 1,2-2,5 m 3 /h / 2-41,7 l/min / 5,3-11 gpm (US) * DP oplach kluzné uložení DP oplach kuličkové ložisko bez DP oplachu kluzné uložení bez DP oplachu Tlak (bar) Tlak (psi) Objem (m 3 /h) Objem (gpm) Objem (m 3 /h) Objem (gpm) Objem (m 3 /h) Objem (gpm) Objem (m 3 /h) Objem (gpm) 1 14,5 1,3 5,7 1,35 5,9 1,2 5,3 1,25 5,5 1,5 21,8 1,6 7 1,7 7,5 1,5 6,6 1, ,9 8,4 2 8,8 1,8 7,9 1,9 8,4 3 43,5 2,5 11 Uložení: Kuličkové ložisko, kluzné uložení = kuličkové ložisko (ball bearing) P = kluzné uložení (plain bearing) * závisí na modelu a čisticím médiu

56 TNKO RP35 1 DP-Spülung Přípojka DIN Druh ložiska TNKO RP35, s1 s2 KD h2 DP oplach motnost [kg] Svar Řada (DIN) ,5 1, bez,151 Svar Řada (DIN) ,5 1, s,151 Svar Řada (DIN) P ,5 1, bez,151 Svar Řada (DIN) P ,5 1, s,151 h2 2 KD h2 1 s1 DP-Spülung Svar Řada (ISO) 21,3 13,5 1,6 1, bez,151 Svar Řada (ISO) 21,3 13,5 1,6 1, s,151 Svar Řada (ISO) P 21,3 13,5 1,6 1, bez,151 Svar Řada (ISO) P 21,3 13,5 1,6 1, s,151 Svar Řada C (SME) 19,5 12,7 1,65 1, bez,151 Svar Řada C (SME) 19,5 12,7 1,65 1, s,151 Svar Řada C (SME) P 19,5 12,7 1,65 1, bez,151 Svar Řada C (SME) P 19,5 12,7 1,65 1, s,151 Závit SP 3/8" 1/4" bez,14 Závit SP 3/8" 1/4" s,14 Závit SP P 3/8" 1/4" bez,14 Závit SP P 3/8" 1/4" s,14 Závit NPT 3/8" 1/4" bez,14 Závit NPT 3/8" 1/4" s,14 Závit NPT P 3/8" 1/4" bez,14 Závit NPT P 3/8" 1/4" s,14 s2 2 KD - závit - svar

57 TNKO RP35 TNKO RP35, (316L) (C4) (C22) Přípojka Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Svar 275, * * Svar 275, * * Svar 35, * * Svar 35, * * Svar 275, * * Svar 275, * * Svar 35, * * Svar 35, * * Svar 275, * * Svar 275, * * Svar 35, * * Svar 35, * * Závit 225, * * Závit 225, * * Závit 255, * * Závit 255, * * Závit 225, * * Závit 225, * * Závit 255, * * Závit 255, * * = kuličkové ložisko (ball bearing) P = kluzné uložení (plain bearing)

58 Poznámky

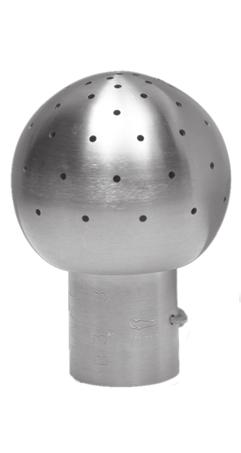

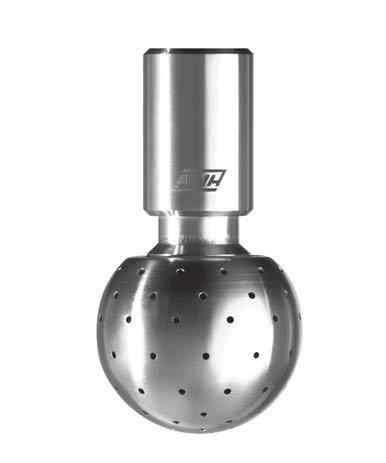

59 TNKO R TNKO R je rotující rozstřikovací hlava s rozstřikovacími otvory tvaru děr. TNKO R pracuje podobně jako statická rozprašovací koule, s větším objemovým průtokem při nízkých tlacích, ale je zkonstruována jako rotační zařízení, přičemž v krátké době smočí stěny nádrže. V závislosti na aplikaci se může dosáhnout krátkého času čištění. Pokud dojde k výpadku rotace, zůstane základní funkce zařízení je zachována. Při ucpání jednoho rozstřikovacího otvoru mohou jeho funkci díky rotaci zařízení vyrovnat ostatní volné rozstřikovací otvory. Tím se zajistí kompletní smáčení stěn tanku. Typické použití je v nízkotlaké oblasti, pro kterou není zapotřebí čistič se směrovým paprskem, ale jsou žádoucí vyšší průtoková množství než u řady TNKO S. Stávající zařízení lze beze změn již validovaných aplikací přeměnit na TNKO R. TNKO R s dvojitým kuličkovým ložiskem lze stejně jako TNKO S provozovat v libovolné montážní poloze. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36, 27 nahoru, 18 nahoru, 18 dolů Materiály: (316L), (316L), (316Ti), (C4), (C22), ložiskové kuličky: (316), volitelně: (C4), (C22) Přípojky: Clipon, závit, konce orbitálně přivařené podle DIN Pracovní tlak: 1,5-3 bary / 22-43,5 psi * Pracovní teplota: Teplota prostředí: Čistící médium: max. 23 C / 446 F (neplatí pro verze TEX!) v nádrži: max. 25 C / 482 F (neplatí pro verze TEX!) Objemový průtok: 2,4-28,9 m³/h / 4-481,7 l/min / 1,6-127,2 gpm (US) * Dosah: Čistící poloměr:,75-2,5 m / 2,5-8,2 ft Uložení: dvojitá kuličková ložiska * závisí na modelu a čisticím médiu Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: TNKO EX R3, TNKO EX R4, TNKO EX R64, TNKO EX R9 (G = plyn, D = plyn, c = konstrukční bezpečnost, TX = viz provozní návod) II 1 GD c TX Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu. Příplatek ke standardním výrobkům TNKO řady R: 75, EUR 1) Č. výrobku: vezměte příslušné číslo výrobku a přidejte X. Příklad: 665 X 1) Cena platí pro německý nebo anglický uživatelský jazyk, další uživatelské jazyky na vyžádání

60 TNKO R Údaje o spotřebě a dosahy Objemový průtok m 3 /h (průtok) Údaje o spotřebě TNKO R naleznete v tabulkách produktu. ft TNKO R3 36 ft TNKO R bar psi bar psi čištění čištění ft TNKO R64 36 ft TNKO R bar psi bar psi čištění čištění

61 TNKO R Příplatek ke standardním výrobkům TNKO řady R TNKO R s kuličkami astelloy Model Materiál kuliček Příplatek/EUR TNKO R / C4 64, TNKO R / C22 71, TNKO R / C4 81, TNKO R / C22 9, TNKO R / C4 124, TNKO R / C22 137, TNKO R / C4 224, TNKO R / C22 248, Příplatek ke standardním výrobkům TNKO R Číslo výrobku: vezměte prosím příslušné číslo výrobku a nahraďte za pro nebo pro Příklad: TNKO R 3, 36 Standardní Příklad: TNKO R 3, 36 s kuličkami z / C22 Příklad: TNKO R 3, 36 s kuličkami / C4 Náhradní díly a služby Sada pojistných kolíků s drátkem (4 kusy) pro Clipon Č. výrobku Provedení k použití pro materiály Ø Délka Cena/EUR TNKO R (316L), (316L) 2, , TNKO R (316Ti), , , TNKO R (316Ti), , , TNKO R (C22), (C4) 2, , TNKO R (316Ti) 3, , TNKO R (C22), (C4) 3, , TNKO R (316Ti) 4, ,8 Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur 661 MP R3 3 Drsnost 35, 661 MP F2 2 Obsah Δ-feritu 45, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66Z31 WZ EN124 - TNKO R 15, 664Z31 WZ EN124 - pojistné kolíky s drátkem 15, Povrchová úprava Č. výrobku Popis Příplatek/EUR... Povrchová úprava na Ra,5 µm (vnější) 67,... D E-leštění TNKO R (vnější), (astelloy vyloučen) 59,... C E-leštění TNKO R Ra,5 µm (vnější), (astelloy vyloučen) 125, Č. výrobku: Vezměte prosím příslušné číslo výrobku a nahraďte poslední místo za pro Ra,5 µm (vnější) nebo D nebo C. Příklad: TNKO R3, 36 Standardní Příklad: TNKO R3, 36 Standardní Ra,5 µm (vnější)

62 TNKO R3 h2 d s rotující rozstřikovací hlava, 36 Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 1 13, ,2 78 2,4 3,2 Clipon Řada (ISO) 1 17, ,2 78 2,4 3,2 Clipon Řada C (SME) 8 12, ,2 78 2,4 3,2 Svar Řada (DIN) , ,4 3,2 Svar Řada (ISO) 1 17,2 1, ,4 3,2 Svar Řada C (SME) 15 19,5 1, ,4 3,2 Závit SP 8 G 1/4" ,4 3,2 Závit NPT 8 1/4" ,4 3,2 Závit SP 8 G 3/8" ,4 3,2 Závit NPT 8 3/8" ,4 3,2 Závit NPSM 8 3/8" ,4 3,2 h2 d s rotující rozstřikovací hlava, 18 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 1 13, ,2 78 2,3 3,2 Clipon Řada (ISO) 1 17, ,2 78 2,3 3,2 Clipon Řada C (SME) 8 12, ,2 78 2,3 3,2 Svar Řada (DIN) , ,3 3,2 Svar Řada (ISO) 1 17,2 1, ,3 3,2 Svar Řada C (SME) 15 19,5 1, ,3 3,2 Závit SP 8 G 1/4" ,3 3,2 Závit NPT 8 1/4" ,3 3,2 Závit SP 8 G 3/8" ,3 3,2 Závit NPT 8 3/8" ,3 3,2 Závit NPSM 8 3/8" ,3 3,2 h2 d s rotující rozstřikovací hlava, 18 dolů Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 1 13, ,2 78 2,3 3,1 Clipon Řada (ISO) 1 17, ,2 78 2,3 3,1 Clipon Řada C (SME) 8 12, ,2 78 2,3 3,1 Svar Řada (DIN) , ,3 3,1 Svar Řada (ISO) 1 17,2 1, ,3 3,1 Svar Řada C (SME) 15 19,5 1, ,3 3,1 Závit SP 8 G 1/4" ,3 3,1 Závit NPT 8 1/4" ,3 3,1 Závit SP 8 G 3/8" ,3 3,1 Závit NPT 8 3/8" ,3 3,1 Závit NPSM 8 3/8" ,3 3,

63 TNKO R3 rotující rozstřikovací hlava, (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 218, , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * rotující rozstřikovací hlava, 18 nahoru (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 218, , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * rotující rozstřikovací hlava, 18 dolů (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 218, , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , *

64 TNKO R4 h2 d s rotující rozstřikovací hlava, 36 Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 15 19, ,8 8,2 Clipon Řada (ISO) 15 21, ,8 8,2 Clipon Řada C (SME) 15 19, ,8 8,2 Svar Řada (DIN) , ,3 7,4 Svar Řada (ISO) 15 21,3 1, ,3 7,4 Svar Řada C (SME) 15 19,5 1, ,3 7,4 Závit SP 1 G 3/8" ,3 7,4 Závit NPT 1 3/8" ,3 7,4 Závit SP 1 G 1/2" ,3 7,4 Závit NPT 1 1/2" ,3 7,4 Závit NPSM 1 1/2" ,3 7,4 h2 d s rotující rozstřikovací hlava, 27 nahoru Přípojka DIN DN s KD h2 d Průtok 1,5 bar m³/h 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 15 19, ,6 8 Clipon Řada (ISO) 15 21, ,6 8 Clipon Řada C (SME) 15 19, ,6 8 Svar Řada (DIN) , ,1 7,2 Svar Řada (ISO) 15 21,3 1, ,1 7,2 Svar Řada C (SME) 15 19,5 1, ,1 7,2 Závit SP 1 G 3/8" ,1 7,2 Závit NPT 1 3/8" ,1 7,2 Závit SP 1 G 1/2" ,1 7,2 Závit NPT 1 1/2" ,1 7,2 Závit NPSM 1 1/2" ,1 7,2 h2 d s rotující rozstřikovací hlava, 18 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 15 19, ,5 7,9 Clipon Řada (ISO) 15 21, ,5 7,9 Clipon Řada C (SME) 15 19, ,5 7,9 Svar Řada (DIN) , ,1 Svar Řada (ISO) 15 21,3 1, ,1 Svar Řada C (SME) 15 19,5 1, ,1 Závit SP 1 G 3/8" ,1 Závit NPT 1 3/8" ,1 Závit SP 1 G 1/2" ,1 Závit NPT 1 1/2" ,1 Závit NPSM 1 1/2" ,1 h2 d s rotující rozstřikovací hlava, 18 dolů Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 15 19, ,4 7,8 Clipon Řada (ISO) 15 21, ,4 7,8 Clipon Řada C (SME) 15 19, ,4 7,8 Svar Řada (DIN) , ,9 7 Svar Řada (ISO) 15 21,3 1, ,9 7 Svar Řada C (SME) 15 19,5 1, ,9 7 Závit SP 1 G 3/8" ,9 7 Závit NPT 1 3/8" ,9 7 Závit SP 1 G 1/2" ,9 7 Závit NPT 1 1/2" ,9 7 Závit NPSM 1 1/2" ,

65 TNKO R4 rotující rozstřikovací hlava, (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * rotující rozstřikovací hlava, 27 nahoru (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * rotující rozstřikovací hlava, 18 nahoru (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * rotující rozstřikovací hlava, 18 dolů (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , * , , * , , * , , * , , * , , * , , * , , * , , * , , * , , *

66 TNKO R64 h2 d s rotující rozstřikovací hlava, 36 Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar Clipon Řada (DIN) 25 29, ,9 15,3 Clipon Řada (ISO) 2 27, ,9 15,3 KD C Clipon Řada C (SME) 2 25, ,9 15,3 Svar Řada (DIN) , ,9 15,1 Svar Řada (ISO) 25 33, ,9 15,1 Svar Řada C (SME) 2 25,4 1, ,9 15,1 Závit SP 2 G 3/4" ,9 15,1 Závit NPT 2 3/4" ,9 15,1 Závit NPSM 2 3/4" ,9 15,1 - Clipon - svar C - závit h2 d s rotující rozstřikovací hlava, 27 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar Clipon Řada (DIN) 25 29, ,9 14,3 Clipon Řada (ISO) 2 27, ,9 14,3 KD C Clipon Řada C (SME) 2 25, ,9 14,3 Svar Řada (DIN) , ,1 Svar Řada (ISO) 25 33,7 1, ,1 Svar Řada C (SME) 2 25,4 1, ,1 Závit SP 2 G 3/4" ,1 Závit NPT 2 3/4" ,1 Závit NPSM 2 3/4" ,1 - Clipon - svar C - závit h2 d s rotující rozstřikovací hlava, 18 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar Clipon Řada (DIN) 25 29, ,2 14,3 Clipon Řada (ISO) 2 27, ,2 14,3 KD C Clipon Řada C (SME) 2 25, ,2 14,3 Svar Řada (DIN) , ,3 13,1 Svar Řada (ISO) 25 33,7 1, ,3 13,1 Svar Řada C (SME) 2 25,4 1, ,3 13,1 Závit SP 2 G 3/4" ,3 13,1 Závit NPT 2 3/4" ,3 13,1 Závit NPSM 2 3/4" ,3 13,1 - Clipon - svar C - závit h2 d s rotující rozstřikovací hlava, 18 dolů Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar Clipon Řada (DIN) 25 29, ,4 13,1 Clipon Řada (ISO) 2 27, ,4 13,1 KD C Clipon Řada C (SME) 2 25, ,4 13,1 Svar Řada (DIN) , ,6 12,2 Svar Řada (ISO) 25 33,7 1, ,6 12,2 Svar Řada C (SME) 2 25,4 1, ,6 12,2 Závit SP 2 G 3/4" ,6 12,2 Závit NPT 2 3/4" ,6 12,2 Závit NPSM 2 3/4" ,6 12,2 - Clipon - svar C - závit

67 TNKO R64 rotující rozstřikovací hlava, (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , rotující rozstřikovací hlava, 27 nahoru (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , rotující rozstřikovací hlava, 18 nahoru (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , , rotující rozstřikovací hlava, 18 dolů (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku , , , , , , , , , , , , , , , , , ,

68 TNKO R9 h2 d s rotující rozstřikovací hlava, 36 Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 4 41, , ,8 28,9 Clipon Řada (ISO) 32 42, , ,8 28,9 Clipon Řada C (SME) 32 38, , ,8 28,9 Clipon Řada 1 (DIN 1185) a stará řada 32 34, , ,8 28,9 Clipon Řada 1 (DIN 1185) a stará řada 4 4, , ,8 28,9 Svar Řada (DIN) , ,3 26,7 Svar Řada (ISO) 32 42, ,3 26,7 Svar Řada C (SME) 32 38,1 1, ,3 26,7 Závit SP 25 G 1" ,3 26,7 Závit NPT 25 1" ,3 26,7 Závit NPSM 25 1" ,3 26,7 h2 d s rotující rozstřikovací hlava, 27 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C - Clipon - svar C - závit Clipon Řada (DIN) 4 41, , ,4 28,7 Clipon Řada (ISO) 32 42, , ,4 28,7 Clipon Řada C (SME) 32 38, , ,4 28,7 Clipon Řada 1 (DIN 1185) a stará řada 32 34, , ,4 28,7 Clipon Řada 1 (DIN 1185) a stará řada 4 4, , ,4 28,7 Svar Řada (DIN) , ,9 26,5 Svar Řada (ISO) 32 42, ,9 26,5 Svar Řada C (SME) 32 38,1 1, ,9 26,5 Závit SP 25 G 1" ,9 26,5 Závit NPT 25 1" ,9 26,5 Závit NPSM 25 1" ,9 26,5 h2 d s rotující rozstřikovací hlava, 18 nahoru Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar KD C Clipon Řada (DIN) 4 41, , ,4 25,9 Clipon Řada (ISO) 32 42, , ,4 25,9 Clipon Řada C (SME) 32 38, , ,4 25,9 Svar Řada (DIN) , ,9 23,7 Svar Řada (ISO) 32 42, ,9 23,7 Svar Řada C (SME) 32 38,1 1, ,9 23,7 Závit SP 25 G 1" ,9 23,7 Závit NPT 25 1" ,9 23,7 Závit NPSM 25 1" ,9 23,7 - Clipon - svar C - závit

69 TNKO R9 rotující rozstřikovací hlava, (316Ti) DN Cena/EUR Č. výrobku 4 385, , , , , , , , , , , rotující rozstřikovací hlava, 27 nahoru (316Ti) DN Cena/EUR Č. výrobku 4 385, , , , , , , , , , , rotující rozstřikovací hlava, 18 nahoru (316Ti) DN Cena/EUR Č. výrobku 4 364, , , , , , , , ,

70 TNKO R9 h2 d s rotující rozstřikovací hlava, 18 dolů Přípojka DIN DN s KD h2 d m³/h při 1,5 bar m³/h při 3 bar Clipon Řada (DIN) 4 41, , ,8 25,2 Clipon Řada (ISO) 32 42, , ,8 25,2 KD C Clipon Řada C (SME) 32 38, , ,8 25,2 Svar Řada (DIN) , ,3 23 Svar Řada (ISO) 32 42, ,3 23 Svar Řada C (SME) 32 38,1 1, ,3 23 Závit SP 25 G 1" ,3 23 Závit NPT 25 1" ,3 23 Závit NPSM 25 1" , Clipon - svar C - závit

71 TNKO R9 rotující rozstřikovací hlava, 18 dolů (316Ti) DN Cena/EUR Č. výrobku 4 364, , , , , , , , ,

72 Statické rozprašovací hlavy Statické rozprašovací hlavy jsou spolehlivé pomocné prostředky k čištění tanků a nádrží. Typická oblast použití je u jednoduchých čistících postupů v nízkotlaké oblasti mezi,5 a 2,5 bary. Je třeba poznamenat, že statická rozprašovací hlava se často používá z důvodů pořizovacích nákladů. Přesné vyhodnocení jednotlivých rozhodovacích důvodů je přitom velmi užitečné: Rozměry tanku a nádrže Používání tanku příp. nádrže Pořizovací náklady a doba čištění Provozní náklady (spotřeba čistícího prostředku) Provozní náklady (rozměry čerpadla a potrubí) Odstraňování čistícího prostředku z čištěné nádrže Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36, 27 nahoru, 18 nahoru, 18 dolů Materiály: (316L), (316Ti), (C22), jiné: (316L) Přípojky: Clipon, závit, navařovací konce Pracovní tlak: Čistící médium:,5-2,5 baru / 7,3-36,3 psi * Pracovní teplota: Čistící médium: max. 23 C / 446 F Teplota prostředí: v nádrži: max. 25 C / 482 F Objemový průtok:,6-78,7 m³/h / ,7 l/min / 2,6-346,5 gpm (US)* Dosah: Čistící poloměr:,25-3 m /,8-9,8 ft * Montážní poloha: všechny * závisí na modelu a čisticím médiu Pro montážní hloubky máme následující empirické hodnoty Typ Tlak na hlavě (bar) Montážní hloubka (mm) motnost [kg] 69M...,5-1,5 2,1 69X...,5-1,5 3,15 69Y...,5-1,5 3-4, ,5-2 5, ,5 5-7,139 69F ,5 5-7,143 69C ,5 5-7,161 69D... 1, ,353 Údaje o spotřebě Objemový průtok m 3 /h (průtok) Údaje o spotřebě statická rozprašovací hlavy naleznete v tabulkách produktu. Pokyny pro výběr a umístění Pro silná znečištění, pokud už na ně nejsou zapotřebí rotující rozstřikovací hlavy příp. čističe se směrovým paprskem, doporučuje se použití postřikovací hlavy s plným rozstřikovacím úhlem 36. Při nižším stupni znečištění se doporučuje rozstřikovací hlava 18, která stříká do horní oblasti tanku příp. nádrže. Čištění spodní části se pak provádí odtékajícím čisticím prostředkem. Přitom montážní místo určuje, jestli potřebujete rozstřikovací hlavu se 18 nahoru nebo dolů. Zvážit se musí rovněž všechny stávající vestavby z toho vyplývající zastíněná místa. Kvůli těmto stínům může být nutná instalace další rozstřikovací hlavy

73 Statické rozprašovací hlavy Služby Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur 66S MP R2 2 Drsnost 25, 66S MP R3 3 Drsnost 35, 66S MP F2 2 Obsah Δ-feritu 45, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 665Z31 WZ EN124 - statická rozstřikovací hlava 15, Povrchová úprava Č. výrobku Popis Příplatek/EUR... Povrchová úprava na Ra,5 µm (vnější) 67,... D E-leštěná statická rozstřikovací hlava (vnější) 59,... C E-leštěná statická rozstřikovací hlava Ra,5 µm (vnější) 125, Č. výrobku: Vezměte prosím příslušné číslo výrobku a nahraďte poslední místo za pro Ra,5 µm (vnější) nebo D nebo C. Příklad: statická rozstřikovací hlava, 36 Příklad: statická rozstřikovací hlava, 36 Ra,5 µm (vnější)

74 Statické rozprašovací hlavy L1 D1 L d Rozstřikovací hlava, perforace 36, Clipon DN D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] KD 8 8,2 2 2,2 32,5 15 9,6 max.,5, ,2 24 2,2 37, ,1,5-1, ,2 3 2, ,2 1-1,5,3 2 22,2 4 2, ,7 12,2 2-2,5, ,2 64 2, ,3 2-3,137 25/1 28,2 64 2, ,5 28,1 3-4, ,2 64 2, ,5 22,5 2,5-3,5,146 32/1 34,2 64 2, ,7 35,5 3-4, ,3 64 2, ,8 19,2 2,5-3,5,161 4/1 4,3 64 2, ,8 36,8 3-4, ,3 9 3,3 121,5 47, ,6 41,7 4-5,36 5/1 52,3 9 3,3 121,5 47, ,1 78,7 6,343 L1 d D1 DN DIN (Řada C) Rozstřikovací hlava, perforace 36, Clipon, trubka řada C (SME) D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] L , ,2 1-1,5, ,4 4 2, ,7 12,2 2-2,5, , ,3 2-3, ,4 64 2, ,8 19,2 2,5-3,5,161 KD G DN G KD Rozstřikovací hlava, perforace 36, závit m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] KD 8 G 1/8" 2,6 max.,5,12 1 G 1/8" I 24 2,1,5-1,21 15 G 1/4" I 3 4,2 1-1,5,3 15 G 3/8" I 3 4,2 1-1,5,25 2 G 1/2" I 4 7,7 12,2 2-2,5,58 25 G 1" I ,3 2-3,176 25/1 G 1" I 64 17,5 28,1 3-4, G 1" I 64 16,5 19,5 2,5-3,5,168 5 G 2" I 9 28,6 41,7 4-5,38 5/1 G 2" I 9 49,1 67 6,38 L1 d D1 Rozstřikovací hlava, perforace 27 nahoru, Clipon DN D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] KD L 2 22,2 4 2, ,5 11,8 2-2,5, ,2 64 2, ,8 2-3,136 25/1 28,2 64 2, ,2 3-4, ,2 64 2, ,4 18,6 2,5-3,5,147 32/1 34,2 64 2, ,6 3-4, ,3 64 2, ,4 16,2 2,5-3,5,163 4/1 4,3 64 2, , 3-4, ,3 9 3,3 121,5 47, ,7 45, 4-4,5,36 5/1 52,3 9 3,3 121,5 47, ,3 6,

75 Statické rozprašovací hlavy Rozstřikovací hlava, perforace 36, Clipon (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 69,64 69M ,57 69M ,64 69X ,57 69X ,53 69X ,24 69Y ,14 69Y ,49 69Y , , , , , , /1 12, , ,7 69F ,45 69F ,46 69F /1 127,73 69F ,21 69F ,64 69C ,37 69C ,76 69C /1 133,44 69C ,4 69C ,5 69D /1 29,69 69D Rozstřikovací hlava, perforace 36, Clipon, trubka řada C (SME) (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 82,27 69Y ,77 69Y , , , , ,38 69C ,47 69C Rozstřikovací hlava, perforace 36, závit (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 69,64 69M ,64 69X ,24 69Y ,14 69Y ,24 69Y ,14 69Y ,49 69Y , , , , , , /1 12, , ,7 69F ,45 69F ,33 69F ,5 69D /1 29,69 69D Rozstřikovací hlava, perforace 27 nahoru, Clipon (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 75, , , , , , /1 97, , ,7 69F ,45 69F ,46 69F /1 127,73 69F ,21 69F ,64 69C ,37 69C ,76 69C /1 133,44 69C ,4 69C ,5 69D /1 29,69 69D

76 Statické rozprašovací hlavy L1 d D1 Rozstřikovací hlava, perforace 27 nahoru, Clipon, trubka řada C (SME) DN DIN (Řada C) D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] L 15 19,4 4 2, ,5 11,8 2-2,5, , ,8 2-3, ,4 64 2, ,4 16,2 2,5-3,5,161 KD G DN G KD Rozstřikovací hlava, perforace 27 nahoru, závit m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] 2 G 1/2" I 4 7,5 11,8 2-2,5,55 25 G 1" I ,8 2-3,184 25/1 G 1" I ,2 3-4,17 32 G 1" I 64 11,4 18,6 2,5-3,5,168 5 G 2" I 9 27, ,5,36 5/1 G 2" I ,3 6,38 KD L1 d D1 Rozstřikovací hlava, perforace 18 dolů, Clipon DN D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] L KD 1 12,2 24 2,2 37, ,1,5-1, ,2 3 2, ,5 1-1,5, ,2 4 2, ,3 9,8 2-2,5, ,2 64 2, ,9 2-3,137 25/1 28,2 64 2, , , ,2 64 2, ,8 12,5 2,5-3,5,148 32/1 34,2 64 2, , , ,3 64 2, ,9 16,6 2,5-3,5,161 4/1 4,3 64 2, ,2 3-4, ,3 9 3,3 121,5 47, ,5,35 5/1 52,3 9 3,3 121,5 47,5 25 3,7 49,7 6,351 L1 d D1 Rozstřikovací hlava, perforace 18 dolů, Clipon, trubka řada C (SME) DN DIN (Řada C) D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] L , ,5 1-1,5, ,4 4 2, ,3 9,8 2-2,5, , ,9 2-3, ,4 64 2, ,9 16,6 2,5-3,5,161 KD

77 Statické rozprašovací hlavy Rozstřikovací hlava, perforace 27 nahoru, Clipon, trubka řada C (SME) (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku 15 83, , , , ,9 69C ,9 69C Rozstřikovací hlava, perforace 27 nahoru, závit (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 2 75, , , , , , /1 97, , ,7 69F ,45 69F ,33 69F ,5 69D /1 29,69 69D Rozstřikovací hlava, perforace 18 dolů, Clipon (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 69,64 69X ,57 69X ,53 69X ,24 69Y ,14 69Y ,49 69Y , , , , , , /1 96, , ,78 69F ,35 69F ,46 69F /1 121,94 69F ,32 69F ,17 69C ,5 69C ,76 69C /1 126,75 69C ,4 69C ,54 69D /1 198,34 69D Rozstřikovací hlava, perforace 18 dolů, Clipon, trubka řada C (SME) (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 82,27 69Y ,77 69Y , , , , ,33 69C ,1 69C

78 Statické rozprašovací hlavy G Rozstřikovací hlava, perforace 18 dolů, závit DN G KD m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] 1 G 1/8" I 24 1,1,5-1,21 15 G 1/4" I 3 2,5 1-1,5,31 15 G 3/8" I 3 2,5 1-1,5,32 2 G 1/2" I 4 6,3 9,8 2-2,5,57 25 G 1" I ,9 2-3,184 25/1 G 1" I 64 12, , G 1" I 64 7,8 12,5 2,5-3,5,169 KD 5 G 2" I ,5,38 5/1 G 2" I 9 3,7 49,7 6,38 L1 d D1 Rozstřikovací hlava, perforace 18 nahoru, Clipon DN D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] KD L 1 12,2 24 2,2 37, ,5,5-1, ,2 3 2, ,1 1-1,5, ,2 4 2, ,6 8,8 2-2,5, ,2 64 2, ,7 12,8 2,5-3,137 25/1 28,2 64 2, , , ,2 64 2, ,8 15,6 2,5-3,5,148 32/1 34,2 64 2, ,7 3-4, ,3 64 2, ,6 14,8 2,5-3,5,179 4/1 4,3 64 2, ,9 24,8 3-4, ,3 9 3,3 121,5 47, ,5 3,6 4-4,5,34 5/1 52,3 9 3,3 121,5 47, ,53 5/3 52,3 9 3,3 121,5 47, ,1 6 1,325 L1 d D1 Rozstřikovací hlava, perforace 18 nahoru, Clipon, trubka řada C (SME) DN DIN (Řada C) D1 KD d (Clip) L L1 m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] L , ,1 1-1,5, ,4 4 2, ,6 8,8 2-2,5, , ,7 12,8 2,5-3, ,4 64 2, ,6 14,8 2,5-3,5,161 KD G Rozstřikovací hlava, perforace 18 nahoru, závit DN G KD m³/h při 1 bar m³/h při 2,5 bar Ø rozstřikovacího kruhu m motnost [kg] KD 1 G 1/8" I 24 1,5,5-1,21 15 G 1/4" I 3 2,1 1-1,5,32 15 G 3/8" I 3 2,1 1-1,5,32 2 G 1/2" I 4 5,6 8,8 2-2,5,48 25 G 1" I 64 8,7 12,8 2,5-3,173 25/1 G 1" I 64 14, , G 1" I 64 9,8 15,6 2,5-3,5,169 5 G 2" I 9 19,5 3,6 4-4,5,38 5/1 G 2" I ,38 5/3 G 2" I 9 36,1 6 1,

79 Statické rozprašovací hlavy Rozstřikovací hlava, perforace 18 dolů, závit (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 81,64 69X ,24 69Y ,14 69Y ,24 69Y ,14 69Y ,49 69Y , , , , , , /1 96, , ,78 69F ,35 69F ,33 69F ,54 69D /1 198,34 69D Rozstřikovací hlava, perforace 18 nahoru, Clipon (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 69,64 69X ,57 69X ,53 69X ,52 69Y ,14 69Y ,49 69Y , , , , , , /1 97, , ,78 69F ,35 69F ,46 69F /1 121,94 69F ,32 69F ,3 69C ,5 69C ,76 69C /1 126,75 69C ,1 69C ,54 69D /1 198,34 69D /3 259,42 69D Rozstřikovací hlava, perforace 18 nahoru, Clipon, trubka řada C (SME) (316Ti) (316L) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku 8 82,27 69Y ,77 69Y , , , , ,33 69C ,1 69C Rozstřikovací hlava, perforace 18 nahoru, závit (316Ti) (316L) (C22) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 1 81,64 69X ,52 69Y ,14 69Y ,52 69Y ,14 69Y ,45 69Y , , , , , , /1 97, , ,78 69F ,35 69F ,33 69F ,54 69D /1 198,34 69D /3 259,42 69D

80 TNKO RT a TNKO RTS 27 Zejména tam, kde z důvodu rozlehlých míchacích zařízení nebo jiných vestavěných prvků je málo místa pro čistící zařízení příp. kritické produkty brání trvalé instalaci čistícího zařízení, jsou možnosti pro nasazení čistícího. TNKO RT a TNKO RTS byly koncipovány pro používání v procesech s nízkým obsahem bakterií. Základním principem retraktoru je rozlišení mezi klidovým stavem (uzavřená konstrukce, rozprašovací hlava je v krytu, těsní o víko a tím je nádrže) a čistím režimem (rozprašovací hlava se pro čištění vysunula do nádrže). Jak vysunutí do čstícímí polohy, tak také zasunutí čistící hlavy do krytu retraktoru se provádí pneumaticky a tím plně kontrolovatelně. Koncové polohy zasouvacích a vysouvacích pohybů lze určit pomocí snímačů. Retraktor lze dodat v délkách zdvihu 1, 15, 25 a 5. Rotující rozprašovací hlava zařízení TNKO RT je uložená v kuličkovém ložisku a maže se čistícím prostředkem. Pro různé požadavky na čistící výkon existují rotační rozprašovací hlavy retraktoru s různými štěrbinami a z toho vyplývajícími průtoky. TNKO RTS je retraktor, který je vybavený statickou rozstřikovací hlavou. Pro aplikace TEX existuje refraktor ve speciálním provedení TEX. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 27 nahoru Materiály: , (316), 1.443, PTFE modifikovaný, EPDM, volitelně: FKM ostatní: (34), PU, I Přípojky: Přípojka média: rdlo Clamp podle DIN (řada ) DN25, volitelně: daptér M DN25 / 1" + těsnění + svěrná svorka DIN pro DN25 Procesní přípojka: vhodná pro hrdla Clamp podle DIN řada, a C; navařovací hrdlo; kombinovaný adaptér C3 Pracovní tlak: Čistící médium: 1-3 bary / 14,5-43,5 psi * Pneumatika: min. 5 barů / 72,5 psi, max. 8 barů / 116 psi Pracovní teplota: Čistící médium: max. 14 C / 284 F (neplatí pro verze TEX!) Teplota prostředí: v nádrži: EPDM max. 14 C / 284 F, FKM max. 18 C / 365 F (neplatí pro verze TEX!) mimo nádrž: max. 6 C / 14 F (neplatí pro verze TEX!) Sterilizační teplota: 14 C / 284 F Objemový průtok: 2-6,5 m³/h / 33,3-18,3 l/min / 8,8-28,6 gmp US) * Dosah: Čistící poloměr: max. 1 m / 5,3 ft; Smáčecí poloměr: max. 2,5 m / 8,2 ft Montážní poloha: vertikální zavěšení, další na vyžádání * závisí na modelu a čisticím médiu Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: TNKO RT1 TEX, TNKO RT15 TEX, TNKO RT25 TEX, TNKO RT5 TEX, TNKO RTS1 TEX, TNKO RTS15 TEX, TNKO RTS2 TEX, TNKO RTS25 TEX II 1/2 GD c b TX (G = plyn, D = prach, c = konstrukční bezpečnost, b = kontrola zdrojů vznícení, TX = viz provozní návod) VS 1 TEX 6 X Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu. Pokyn pro objednávku: 1. Pro objednávku vyhledejte prosím v objednacích tabulkách odpovídající standardní číslo výrobku a nahraďte poslední nulu () písmenem o X. Např.: 66R X 2. U nerotační verze RTS nahraďte kromě toho číslici devět (9) na 9. místě číslicí osm (8)

81 TNKO RT a TNKO RTS Varianty postřikovacích hlav rotující rozstřikovací hlava Typ hlavy TNKO RT TNKO RTS TNKO RT TEX TNKO RTS TEX C X X C X X CC X X CD X X statická rozprašovací hlava Typ hlavy TNKO RT TNKO RTS TNKO RT TEX TNKO RTS TEX CS X X Clip C C CC CD Clip Clip Static CS CD 83,8 83,8 ca. Ø 39 Rozstřikovací hlava pro TNKO RT a TNKO RT TEX ca. Ø 39 Rozstřikovací hlava pro TNKO RTS a TNKO RTS TEX R = čistící otvory podle specifikací zákazníka E = vypouštěcí otvory Procesní přípojky Ø Ø 64 Ø 5,7 Ø 77,5 Ø 63,4 Ø 91 Ø 76,1 Ø 9 2" Clamp 2" svar 2 1/2" Clamp 2 1/2" svar 3" Clamp 3" svar Komb. adaptér C3 Poznámka: TNKO RTS nerotační se statickou rozstřikovací hlavou CS TNKO RTS dostanete s připevněním hlavy Clipon. Statická rozstřikovací hlava je na TNKO RTS předmontovaná a zákazník nebo W ji může opatřit rozstřikovacími otvory podle aplikace. Rozstřikovací hlava je v zařízení. TNKO RTS neexistuje v délce zdvihu 5. Pokyn pro objednávku: U nerotační verze RTS nahraďte kromě toho číslici na 4. místě čísla výrobku písmenem S a na 9. místě čísla výrobku číslici devět (9) číslicí osm (8). Příplatek za výrobky TNKO řady RT: 825, EUR

82 TNKO RT a TNKO RTS Návod k montáži pro samočinné vypouštění Vypouštění OK Vypouštění OK Nevhodná pozice Vypouštění OK Nevhodná pozice Vstup ze spodu Vstup shora Údaje o spotřebě Spotřeba a dosahy s různými TNKO typy RT a hlav TNKO RT TEX l/min gpm (US) bar psi ft ,5 2 1,5 1,5 C D C D bar psi typ hlavy "CD" 27 typ hlavy "CC" 27 C typ hlavy "C" 27 D typ hlavy "C" 27 volitelně: TNKO S3 příp. TNKO R3 typ hlavy "CD" 27 typ hlavy "CC" 27 C typ hlavy "C" 27 D typ hlavy "C" smáčení čištění Údaje o spotřebě TNKO RTS a TNKO RTS TEX l/min gpm (US) bar psi užitečný objemový průtok

83 TNKO RT a TNKO RTS Náhradní díly a služby Náhradní rozstřikovací hlava pro TNKO RTS Č. výrobku Materiál těsnění Cena netto/eur 6676 XX EPDM * 6676 XX FKM * 8793 Rozstřikovací otvory dle přání zákazníka * alíčky náhradních a opotřebitelných dílů Č. výrobku Materiál Popis Cena netto/eur 66R 1 1V FKM * TNKO RT balíček opotřebitelných dílů FKM 243, 66R 1 1V X FKM * TNKO RT balíček opotřebitelných dílů FKM TEX (bez pístního kroužku) 385, 66R 1 2V X FKM * TNKO RT balíček opotřebitelných dílů FKM KR EX (s pístním kroužkem) 385, 66R 3 1V EPDM TNKO RT balíček opotřebitelných dílů EPDM 188, 66R 3 1V X EPDM TNKO RT balíček opotřebitelných dílů EPDM TEX (bez pístního kroužku) 33, 66R 3 2V X EPDM TNKO RT balíček opotřebitelných dílů EPDM KR EX (s pístním kroužkem) 33, 66R 1 5P2 polyuretan TNKO RT sada tlumicího kroužku PU 12,4 *) platí pouze pro O-kroužky ve styku s produktem Náhradní díly pro kombinované hrdlo nádrže k retraktoru Č. výrobku Materiál Popis Cena/EUR EPDM O-kroužek 45 x 3 * FKM O-kroužek 45 x 3 * FFKM O-kroužek 45 x 3 * 66R Záslepka * 66R Záslepka * daptér pro připojení médií (adaptér M) Č. výrobku Materiál Popis DN Cena/EUR 66R D daptér M 25 / 1" * (34) Svěrná svorka 25-4 / 1" - 1,5" * EPDM Těsnění do svorky 25 * FKM Těsnění do svorky 25 * PTFE Těsnění do svorky 25 * NR Těsnění do svorky 25 * Silikon Těsnění do svorky 25 * EPDM Těsnění do svorky 1" * FKM Těsnění do svorky 1" * PTFE Těsnění do svorky 1" * NR Těsnění do svorky 1" * Silikon Těsnění do svorky 1" * Protokol o měření Č. výrobku Počet měřících bodů Popis Cena netto/eur 66R MP1 R6 6 Drsnost: Základní těleso 65, 66R MP2 R4 4 Drsnost: Rozstřikovací hlava TNKO RP-E 45, 66R MP1 F5 5 Obsah Δ-feritu TNKO RT ydro trubka 75, 66R MP2 F2 2 Obsah Δ-feritu TNKO RT rozstřikovací hlava 3, Materiálové certifikáty Č. výrobku Popis Cena netto/eur 662Z31 WZ EN124 - TNKO RT /- RTS 95,

84 TNKO RT a TNKO RTS TNKO RT procesní přípojka Clamp podle DIN (řada C), 27 nahoru Zdvih (x) L L1 L2 Typ rozstřikovací hlavy Materiál těsnění Přípojka stlačeného vzduchu motnost [kg] C EPDM Ø 6 4, C FKM Ø 6 4, C EPDM Ø 6 4, C FKM Ø 6 4, CC EPDM Ø 6 4, CC FKM Ø 6 4, CD EPDM Ø 6 4, CD FKM Ø 6 4, C EPDM Ø 6 5, C FKM Ø 6 5, C EPDM Ø 6 5, C FKM Ø 6 5, CC EPDM Ø 6 5, CC FKM Ø 6 5, CD EPDM Ø 6 5, CD FKM Ø 6 5,2 x - Zdvih C EPDM Ø 6 6, C FKM Ø 6 6, C EPDM Ø 6 6, C FKM Ø 6 6, CC EPDM Ø 6 6, CC FKM Ø 6 6, CD EPDM Ø 6 6, CD FKM Ø 6 6, C EPDM Ø 6 9, C FKM Ø 6 9, C EPDM Ø 6 9, C FKM Ø 6 9, CC EPDM Ø 6 9, CC FKM Ø 6 9, CD EPDM Ø 6 9, CD FKM Ø 6 9,

85 TNKO RT a TNKO RTS TNKO RT procesní přípojka Clamp podle DIN (řada C), 27 nahoru 2" 2,5" 3" Zdvih (x) Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R

86 TNKO RT a TNKO RTS Zdvih (x) L L1 L2 TNKO RT procesní přípojka navařená, 27 nahoru Typ rozstřikovací hlavy Materiál těsnění Přípojka stlačeného vzduchu motnost [kg] C EPDM Ø 6 4, C FKM Ø 6 4, C EPDM Ø 6 4, C FKM Ø 6 4, CC EPDM Ø 6 4, CC FKM Ø 6 4, CD EPDM Ø 6 4, CD FKM Ø 6 4, C EPDM Ø 6 5, C FKM Ø 6 5, C EPDM Ø 6 5, C FKM Ø 6 5, CC EPDM Ø 6 5, CC FKM Ø 6 5, CD EPDM Ø 6 5, CD FKM Ø 6 5,2 x - Zdvih C EPDM Ø 6 6, C FKM Ø 6 6, C EPDM Ø 6 6, C FKM Ø 6 6, CC EPDM Ø 6 6, CC FKM Ø 6 6, CD EPDM Ø 6 6, CD FKM Ø 6 6, C EPDM Ø 6 9, C FKM Ø 6 9, C EPDM Ø 6 9, C FKM Ø 6 9, CC EPDM Ø 6 9, CC FKM Ø 6 9, CD EPDM Ø 6 9, CD FKM Ø 6 9,

87 TNKO RT a TNKO RTS TNKO RT procesní přípojka navařená, 27 nahoru 2" 2,5" 3" Zdvih (x) Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R

88 TNKO RT a TNKO RTS TNKO RT procesní přípojka, kombinovaný adaptér C3, 27 nahoru Zdvih (x) L L1 L2 Typ rozstřikovací hlavy Materiál těsnění Přípojka stlačeného vzduchu motnost [kg] C EPDM Ø 6 6, C FKM Ø 6 6,53 Ø C EPDM Ø 6 6, C FKM Ø 6 6, CC EPDM Ø 6 6, CC FKM Ø 6 6,53 ca CD EPDM Ø 6 6, CD FKM Ø 6 6,53 L (ca.) Ø (ca.) L1 (ca.) X L C EPDM Ø 6 7, C FKM Ø 6 7, C EPDM Ø 6 7, C FKM Ø 6 7, CC EPDM Ø 6 7,33 x CC FKM Ø 6 7, CD EPDM Ø 6 7, CD FKM Ø 6 7,33 ca. 39,5 x - Zdvih x1 - vnitřní stěna nádrže C EPDM Ø 6 8, C FKM Ø 6 8, C EPDM Ø 6 8, C FKM Ø 6 8, CC EPDM Ø 6 8, CC FKM Ø 6 8, CD EPDM Ø 6 8, CD FKM Ø 6 8, C EPDM Ø 6 11, C FKM Ø 6 11, C EPDM Ø 6 11, C FKM Ø 6 11, CC EPDM Ø 6 11, CC FKM Ø 6 11, CD EPDM Ø 6 11, CD FKM Ø 6 11,

89 TNKO RT a TNKO RTS TNKO RT procesní přípojka, kombinovaný adaptér C3, 27 nahoru 3" Zdvih (x) Cena/EUR Č. výrobku , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R , 66R

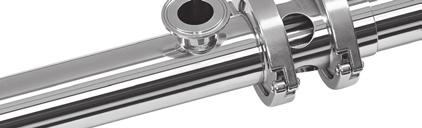

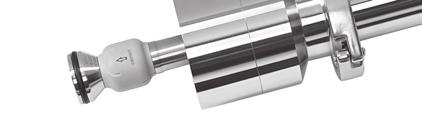

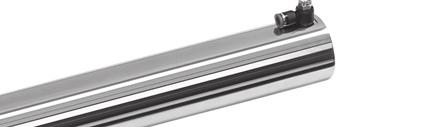

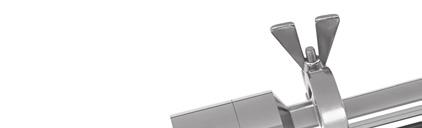

90 TNKO RTF 27 TNKO RTF je retraktor, který splňuje speciální požadavky 3-Sanitary Standards 78-1 ( ). Přitom se používá modifi kace hydrodynamické rozstřikovací hlavy TNKO SF. TNKO RTF se dodává s délkou zdvihu 1, 15, 25 a 5 mm a s typem hlavy "WF". Díky svému speciálnímu tvaru je TNKO RTF asi o 5 mm delší než TNKO RT. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: Materiály: Přípojky: 27 nahoru v kontaktu s médiem: (316), 1.443, TEC-PEEK, PTFE modifikovaný, EPDM, volitelně FKM bez kontaktu s médiem: (34), PU, I Přípojka média: rdlo Clamp podle DIN (řada ) DN25, volitelně: daptér M DN25 / 1" + těsnění + svěrná svorka DIN pro DN25; Procesní přípojka: Navařované hrdlo, kombinovaný adaptér C3 Pracovní tlak: Čistící médium 1-2 bary / 14,5-2 psi * Pneumatika min. 5 barů / 72,5 psi, max. 8 barů / 116 psi Pracovní teplota: Čistící médium max. 95 C / 23 F Teplota prostředí: v nádrži: max. 14 C / 284 F, mimo nádrž: max. 6 C / 14 F Sterilizační teplota: 121 C / 25 F Objemový průtok: 3,3-4,4 m³/h / 55-73,3 l/min / 14,5-19,4 gpm (US) * Dosah: Čistící poloměr: max. 1,5 m / 4,9 ft Smáčecí poloměr: max. 2 m / 6,6 ft * závisí na modelu a čisticím médiu Varianty postřikovací hlavy Weldon F 81,3 ca. Ø 39 R = čistící otvory podle specifi kací zákazníka E = vypouštěcí otvory

91 TNKO RTF Procesní přípojky Ø Ø 5,7 Ø 63,4 Ø 76,1 Ø 9 2" svar 2 1/2" svar 3" svar Komb. adaptér C3 Návod k montáži pro samočinné vypouštění Vypouštění OK Vypouštění OK Nevhodná pozice Vypouštění OK Nevhodná pozice Vstup ze spodu Vstup shora Údaje o spotřebě a dosahy l/min gpm (US) ft 8 7 2, , , bar psi bar X psi 27 svar Smáčení Čištění X1 doporučený provozní tlak Náhradní díly alíčky náhradních a opotřebitelných dílů Č. výrobku Popis Cena/EUR 66R11V alíček opotřebitelných dílů EPDM 31, Náhradní O-kroužek* pro utěsnění kombinovaného hrdla nádrže k retraktoru TNKO RTF (3) Č. výrobku Materiál Název Cena netto/eur E7S1 EPDM ORi d 37,69x3,53 DIN ISO * *) platí pouze pro O-kroužky v kontaktu s produktem

92 TNKO RTF DN palce Zdvih (x) L L1 L2 TNKO RTF navařovaná přípojka 27 nahoru, 3- Typ rozstřikovací hlavy Materiál těsnění Přípojka stlačeného vzduchu motnost [kg] 2" WF EPDM Ø 6 3,8 L 91 Ø L1 L2 2" WF EPDM Ø 6 4,6 2" WF EPDM Ø 6 5,8 2" WF EPDM Ø 6 8,3 2,5" WF EPDM Ø 6 3,9 2,5" WF EPDM Ø 6 4,6 2,5" WF EPDM Ø 6 5,9 2,5" WF EPDM Ø 6 8,4 3" WF EPDM Ø 6 3,9 3" WF EPDM Ø 6 4,7 3" WF EPDM Ø 6 5,9 3" WF EPDM Ø 6 8,5 Ø 53 TNKO RTF procesní přípojka, kombinovaný adaptér C3, 27 nahoru DN palce Zdvih (x) L L1 L2 Typ rozstřikovací hlavy Materiál těsnění Přípojka stlačeného vzduchu motnost [kg] Ø 53 3" WF EPDM Ø6 6,3 3" WF EPDM Ø6 6,83 3" WF EPDM Ø6 8,3 3" WF EPDM Ø6 1,63 X 52 (ca.) L1 (ca.) L2 x1 L (ca.) ca. 91 X 39,5 x - Zdvih Ø 53 ca. 39,5 x - Zdvih x1 - vnitřní stěna nádrže

93 TNKO RTF TNKO RTF navařovaná přípojka 27 nahoru, 3- DN palce Cena/EUR Č. výrobku 2" 3866, 66R 111 K " 446, 66R 1151 K " 496, 66R 1251 K " 4556, 66R 151 K ,5" 3866, 66R 111 K ,5" 446, 66R 1151 K ,5" 496, 66R 1251 K ,5" 4556, 66R 151 K " 3866, 66R 111 K " 446, 66R 1151 K " 496, 66R 1251 K " 4556, 66R 151 K TNKO RTF procesní přípojka, kombinovaný adaptér C3, 27 nahoru DN palce Cena/EUR Č. výrobku 3" * 66R 111 K " * 66R 1151 K " * 66R 1251 K " * 66R 151 K

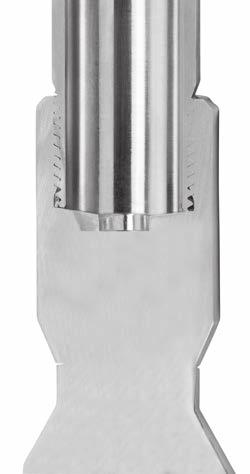

94 TNKO N Z hygienického hlediska je orbitální svar jistě tím nejlepším řešením. Problémy při čištění přívodního potrubí se musí sledovat a v případě obzvláště dlouhého přívodního potrubí se vyžadují samostatná řešení. Závitová příruba umožňuje flexibilní připojení čistícího zařízení, ale právě v závitu jsou rizika kontaminací. Trubka s vnějším závitem nevyhnutelně vede k tvorbě kapes na přechodu od závitu k čistícímu zařízení. Navařovací adaptér znázorněný na obrázku je v kombinaci s čistým svarem dobrým řešením tohoto problému. Štěrbina mezi závitem a čistícím zařízením je uspořádána vodorovně. Odtékající čisticí prostředek se tam nemůže ukládat ani ve formě kapek, ale přes tuto hranu čistě odtéká. Možná jsou různá provedení pro dostupné kombinace průměru potrubí a čístící zařízení. Přitom je možné si vybrat mezi (316L), (316Ti), (316) a, pokud je to nutné, i různé varianty astelloy. V kombinaci s výše uvedenými variantami přípojek nádrže vzniklo čisté celkové řešení pro širokou paletu čistících zařízení. Tímto způsobem lze jednoduše snížit nečistoty na připojovacích místech čistících zařízení. Optimalizace čistících procesů je bez problémů možná i se změnami geometrie obvodového potrubí (montážní rozměr). Rádi zodpovíme vaše případné dotazy. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. ygienická montáž čistících zařízení Standardní instalace s vnějším závitem, problémové oblasti pro samočištění W - hygienické řešení hrana pro odtok kapek - turbulentní oblast pro samočištění Služby Materiálové certifikáty Č. výrobku Popis Cena netto/eur 66Z31 WZ EN124 - TNKO N 15,

95 TNKO N Možnosti instalace Rychlé dodání v nejrůznějších provedeních Trubka Clamp DIN DIN Clamp DIN Plochá příruba podobná DIN EN Typ 11 Form 1 W-Connect Navařovací vsuvka TNKO MX125 TNKO CP TNKO JM1/-JM5/-JM8 TNKO S TNKO CR4 TNKO R

96 TNKO N s TNKO N navařovací vsuvka (orbitální) se závitem SP DN DIN s G D d h L motnost [kg] h d G D L 6 Řada (DIN) 8 1 M ,5 3,8 27,9 1 Řada (DIN) 13 1,5 G 1/8" ,22 8 Řada (ISO) 13,5 1,6 G 1/8" ,24 8 Řada C (SME) 1/2" - 12,7 1,65 G 1/8" ,22 1 podobný DIN 1185 (stará řada) 12 1,5 G 1/8" ,22 1 Řada (DIN) 13 1,5 G 1/4" ,19 8 Řada (ISO) 13,5 1,6 G 1/4" ,21 8 Řada C (SME) 1/2" - 12,7 1,65 G 1/4" ,18 15 Řada (DIN) 19 1,5 G 3/8" 19 12, ,37 1 Řada (ISO) 17,2 1,6 G 3/8" 19 12, ,3 15 Řada (ISO) 21,3 1,6 G 3/8" 19 12, ,47 15 Řada C (SME) 3/4" - 19,5 1,65 G 3/8" 19 12, ,38 15 podobný DIN 1185 (stará řada) 18 1,5 G 3/8" 19 12, ,33 15 Řada (DIN) 19 1,5 G 1/2" ,41 15 Řada (ISO) 21,3 1,6 G 1/2" ,53 15 Řada C (SME) 3/4" - 19,5 1,65 G 1/2" ,42 25 Řada (DIN) 29 1,5 G 3/4" ,13 2 Řada (ISO) 26,9 1,6 G 3/4" ,85 25 Řada (ISO) 33,7 2 G 3/4" ,152 2 Řada C (SME) 1" - 25,4 1,65 G 3/4" ,73 25 podobný DIN 1185 (stará řada) 28 1,5 G 3/4" ,13 32 Řada (DIN) 35 1,5 G 1" , Řada (ISO) 33,7 2 G 1" , Řada C (SME) 1 1/2" - 38,1 1,65 G 1" ,189 4 Řada (DIN) 41 1,5 G 1 1/2" ,183 5 Řada (DIN) 53 1,5 G 1 1/2" ,277 4 Řada (ISO) 48,3 2 G 1 1/2" ,215 4 Řada C (SME) 2" - 5,8 1,65 G 1 1/2" ,25 5 podobný DIN 1185 (stará řada) 52 1,5 G 1 1/2" ,25 s TNKO N navařovací vsuvka (orbitální) se závitem NPSM DN DIN s G D d h L motnost [kg] h d G D L 6 Řada (ISO) 13,5 1,6 1/8" ,24 6 Řada C (SME) 1/2" - 12,7 1,65 1/8" ,22 1 Řada (ISO) 13,5 1,6 1/4" ,21 1 Řada C (SME) 1/2" - 12,7 1,65 1/4" ,18 1 Řada (ISO) 17,2 1,6 3/8" 19 12, ,3 1 Řada C (SME) 3/4" - 19,5 1,65 3/8" 19 12, ,38 15 Řada (ISO) 21,3 1,6 1/2" ,53 15 Řada C (SME) 3/4" - 19,5 1,65 1/2" ,42 2 Řada (ISO) 26,9 1,6 3/4" ,85 2 Řada C (SME) 1" - 25,4 1,65 3/4" ,73 25 Řada (ISO) 33,7 2 1" , Řada C (SME) 1 1/2" - 38,1 1,65 1" ,189 4 Řada (ISO) 48, /2" ,215 4 Řada C (SME) 2" - 5,8 1,65 1 1/2" ,

97 TNKO N TNKO N navařovací vsuvka (orbitální) se závitem SP (316L) (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 6 4, * * , , , , , , , , , , * * , * * , * * , * * , * * , * * , * * , * * , * * , * * , , , , , , , , , , , , , , , , , , * * , * * , * * , * * , * * , * * , , , * TNKO N navařovací vsuvka (orbitální) se závitem NPSM (316L) (C22) (C4) DN Cena/EUR Č. výrobku Cena/EUR Č. výrobku Cena/EUR Č. výrobku 6 25, M3 92, M8 92, M7 6 25, M3 92, M8 92, M7 1 25, M3 * M8 * M7 1 25, M3 * M8 * M7 1 23, M3 * M8 * M7 1 23, M3 * M8 * M , M3 * M8 * M , M3 * M8 * M7 2 * M3 29, M8 29, M7 2 * M3 29, M8 29, M7 25 * M3 * M8 * M7 32 * M3 * M8 * M7 4 * M3 * M8 * M7 4 * M3 * M8 * M

98 TNKO R64T 36 TNKO R64T se otáčí ve vertikální ose. Ve spojení se dvěma TNKO S3 nebo TNKO R3 se optimálně čistí i obtížně přístupná místa. Všechny údaje o spotřebě jsou přibližné hodnoty. Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Technické parametry Rozstřikový úhel: 36 Materiály: Přípojky: v kontaktu s médiem: (316L), kuličkové ložisko (316L) Přípojka média: 3/4" SP s vnitřním závitem Procesní přípojka: 3/8" SP s vnějším závitem pro TNKO S3 nebo TNKO R3 Pracovní tlak: 1,5-3 bary / 21,8-43,5 psi * Pracovní teplota: Čistící médium: max. 23 C / 446 F (neplatí pro verze TEX!) Teplota prostředí: v nádrži: max. 25 C / 482 F (neplatí pro verze TEX!) Objemový průtok: 2 x TNKO S3 36 SP: 4,9-7,2 m³/h / 81,7-12 l/min / 21,6-31,7 gpm (US) * Dosah: Montážní poloha: Uložení: Povrch: Čistící poloměr a smáčecí poloměr podle provedení vertikální zavěšení, další na vyžádání dvakrát uložená rozstřikovací koule ručně leštěný * závisí na modelu a čisticím médiu Informace podle TEX (výňatek) Čistící přístroje splňují požadavky na ochranu proti výbuchu podle směrnice 214/34/EU. ktuální informace o schválení typu čistících zařízení: TNKO R64T (G = plyn, D = plyn, c = konstrukční bezpečnost, TX = viz provozní návod) II 1 GD c TX Provozní návod TEX je součástí každé dodávky podle předpisů TEX. Technické údaje zařízení podle předpisů TEX se mohou lišit od standardního zařízení a jsou uvedeny v provozním/montážním návodu. Č. výrobku: vezměte příslušné číslo výrobku a nahraďte 4. místo zepředu písmenem "X". Příklad: 66TX

99 TNKO R64T Rozměry pro příklad konfigurace TNKO S3 Údaje o spotřebě TNKO R64T s 2 x TNKO S3 36 l/min gpm (US) bar psi X X1 doporučený provozní tlak Objednací údaje TNKO R64T Č. výrobku x [mm] Cena/EUR 66T * , 66T * 21 71, 66T * , 66T * , 66T * Délka dle přání zákazníka * * TNKO S3 není obsažen v dodávce

100 Poznámky

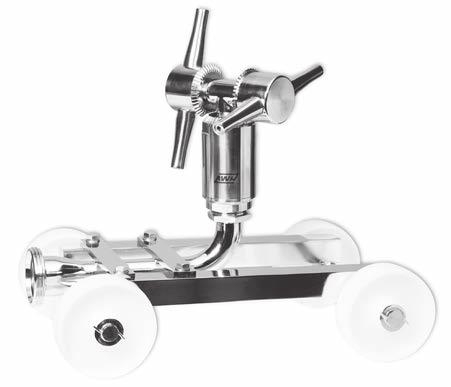

101 Vozík na čištění nádrže JM-C1 Pomocí vozíku na čištění nádrže je možné použít čistící zařízení v nádrži pohyblivě. Dodává se bez čistícího zařízení. Podobné vyobrazení Uvedené rozměry jsou v mm a platí jako jmenovité rozměry. Příklad sestavy JM-C1 a TNKO JM5 Technické parametry Materiály: (316L) Redukce: Pojistný kolík: Kola: PP, v souladu s FD Přípojka přítoku: DN5, závitové hrdlo podle DIN Přípojka čističe se směrovým paprskem: 1 1/2" SP Povrch: kovově lesklý nebo ručně leštěný motnost: 12,5 kg lze použít pro: TNKO JM5, TNKO R9, TNKO S5 Rozměry Objednací údaje Vozík na čištění nádrže JM-C1 Č. výrobku Povrch Cena/EUR kovově lesklý 68, ručně leštěný *

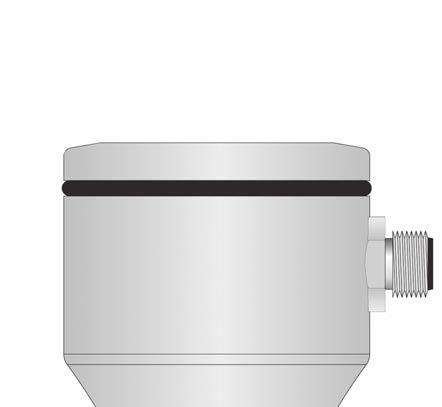

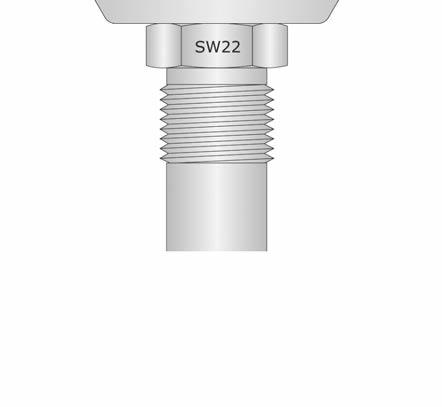

102 36.mm 36.mm CIPGuard (TCG ZR) EEDG CONFORM Čidlo pro sledování pomalu rotujících čističů se směrovým paprskem 36 v nádržích a tancích. Čidlo se montuje uprostřed, pokud možno v horní části tanku, a zapojuje se do stávajících PLC nebo se vyhodnocuje mobilně pomocí PC. W-CIPGuard se vyznačuje robustní, kompaktní konstrukcí a spolehlivým zobrazováním otáčení čističů se směrovým paprskem v reálném čase. Naměřené hodnoty lze pomocí výstupního signálu z PLC zpracovat prostřednictvím digitálního PNP signálu (24 V DC). Potřebný software lze zdarma stáhnout na Signál se zobrazuje pomocí softwaru ve třech křivkách. Technické parametry Materiály: G1/2" hrdlo: (316L); měřící hrot: PEEK; pouzdro: (34)/1.435; O-kroužek: EPDM Teplota prostředí: -1 až +6 C / 14 až 14 F Skladovací teplota: -2 až +7 C / -4 až 158 F Napájecí napětí: Vlastní potřeba proudu: Výstupní signál: Zpoždění při zapnutí: Doba odezvy: Ub = 24 V +/-2% (18 až 32 VDC) < 2 m PNP; 5 m; ochrana proti zkratu; aktivní <,3 s cca. 3 s motnost: cca.,465 kg Stupeň krytí: IP 68 Provozní tlak: v nádrži: max. 1 bar / 145 psi Procesní teplota: až 1 C / 32 až 212 F Rozměry Ø Ø55.mm / 2 in ca. 51,5 mm / 2 in 51.5mm 51.5mm G1/2" 55,2 mm / 2 in

103 CIPGuard (TCG ZR) Vlastnosti Obsazení přípojek: VDC 2 Tx (lze kontaktovat pouze programovacím adaptérem) 3 GND 4 OUT/PNP 5 Rx (lze kontaktovat pouze programovacím adaptérem) Stručný popis principu činnosti 1. Měřená hodnota: Představuje intenzitu jednoho paprsku čističe se směrovým paprskem v rámci daných mezních hodnot. 2. Dynamika: Představuje křivku úměrnou rychlosti otáčení, to znamená, že čím vyšší je rychlost otáčení, tím vyšší je dynamika. 3. Výstup: V této křivce lze porovnat přednastavené hodnoty dynamiky a naměřené hodnoty. Pokud obě křivky probíhají v těchto mezích, je signál kladný, pokud se hodnota o několik sekund odchyluje, je hodnota záporná a zobrazí se jako chyba. Příklad instalace CIPGuard (TCG-ZR M12) s objímkou se stěnou nádrže Objednací údaje CIPGuard (TCG ZR) Č. výrobku Popis Cena/EUR 68TCG-ZR-M12 Snímač TCG-ZR 583, 68TCG-CS-P Rozhraní PC 23, 68TCG-PE3-29 Navařovací objímka G1/2" hygienická 26, 68TCG-ST-M12 Zásuvný adaptér 8-p M12 67, 68TCG-NT-M12 Napájecí zdroj na zástrčce M12, délka kabelu 2 m 65,

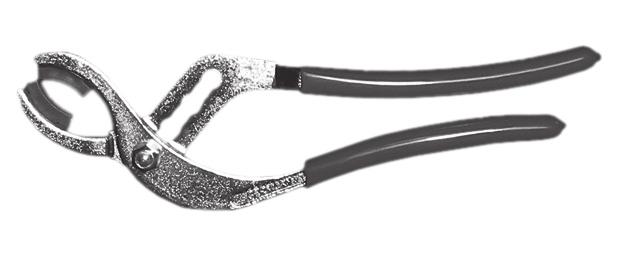

104 Uchopovací kleština Uchopovací kleština trubky s plastovými čelistmi Pro instalaci závitových verzí TNKO S3 a TNKO S4 TNKO R3 a TNKO R4 Uchopovací kleština s plastovými čelistmi Speciálně pro instalaci závitových verzí TNKO S1 a TNKO S2 Objednací údaje Uchopovací kleština Č. výrobku Popis Cena/EUR 759 Uchopovací kleština trubky s plastovými čelistmi 54,2 751 Náhradní plastové čelisti uchopovací kleštiny pro trubku * 756 Uchopovací kleština s plastovými čelistmi 28,
