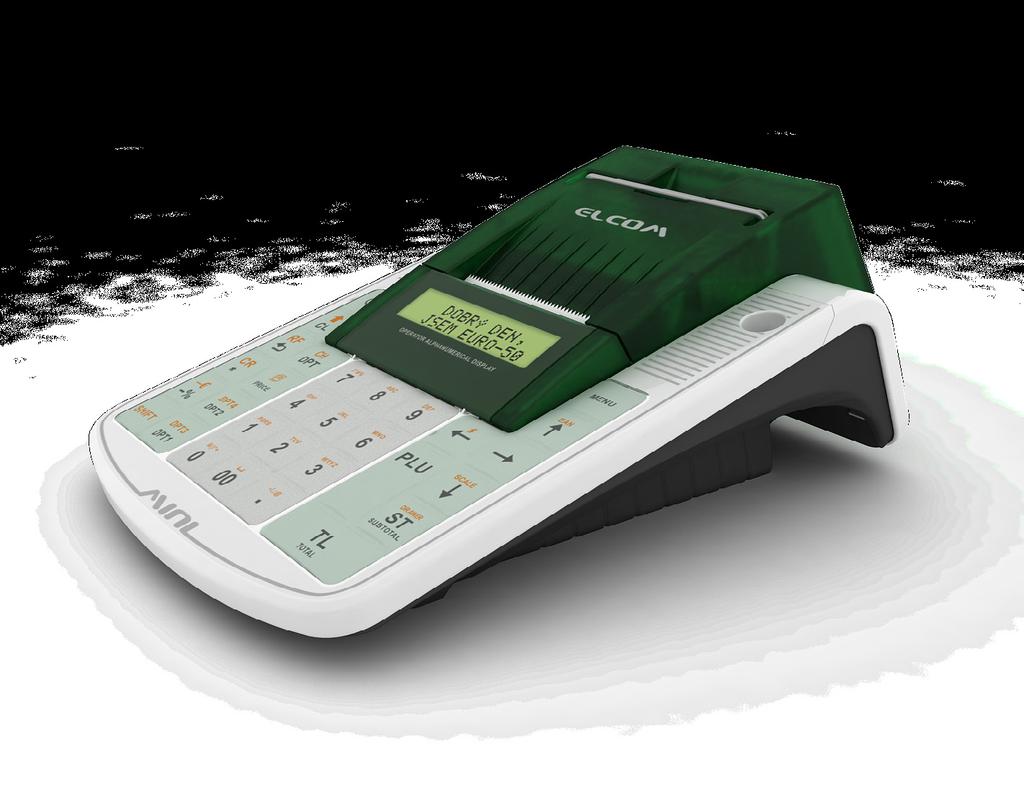

1 Euro-50TEi Mini CZ Uživatelská příručka verze příručky 1.1 Ethernet / WI-FI

2 Obsah OBSAH ÚVOD... 5 DŮLEŽITÁ UPOZORNĚNÍ...6 ZÁKLADNÍ POJMY...7 Elektronická evidence tržeb...7 Logo...8 Skupina zboží...9 Daňová hladina...9 Měrné jednotky...9 PLU...9 Vztah mezi skupinami zboží a PLU...9 Čárový kód...9 Vážené a cenové čárové kódy...10 Snímač čárového kódu (skener)...10 Kumulované součty (grandtotály)...10 POPIS POKLADNY ČÁSTI POKLADNY, ZÁKLADNÍ PARAMETRY...12 MOŽNOSTI PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ...14 KLÁVESNICE POKLADNY EURO-50TEi MINI...14 Názvy a funkce tlačítek (kláves)...15 POPIS DISPLEJŮ...16 Popis displeje pro účtujícího...16 Popis displeje pro zákazníka...16 ZADÁNÍ REŽIMU POKLADNY...16 ZAVEDENÍ PAPÍROVÝCH PÁSEK DO TISKÁRNY...17 Používání a skladování papírových pásek...18 PROGRAMOVÁNÍ POKLADNY...19 PROGRAMOVÁNÍ CERTIFIKÁTU...20 INICIALIZACE DB...25 OBECNÝ POSTUP PŘI PROGRAMOVÁNÍ V P REŽIMU...25 Základní pravidla pro pohyb v menu...25 Tisk naprogramovaných hodnot...26 Oprava naprogramovaných hodnot...26 Editace textu v EditMode...26 Doporučený postup při programování pokladny...27 Zavedení pokladny do provozu...28 Zrušení tisku DIČ na EET účtence...29 PARAMETRY CEN A DANÍ...29 Přehled jednotlivých parametrů cen a daní...30 Nastavení cen...30 Nastavení hotovosti...30 Nastavení daní...31 Neplátce DPH...31 MĚNY...32 DAŇOVÉ HLADINY...33 HORNÍ TEXTOVÉ LOGO...33 DOLNÍ TEXTOVÉ LOGO...34 GRAFICKÉ LOGO...34 ELEKTRONICKÁ EVIDENCE TRŽEB

3 Obsah PROGRAMOVÁNÍ POKLADNÍKŮ...35 SKUPINY ZBOŽÍ...36 MĚRNÉ JEDNOTKY...36 FUNKČNÍ TEXTY...36 POLOŽKY ZBOŽÍ...37 Přechod na konkrétní položku zboží SLEVY...38 SYSTÉMOVÉ PARAMETRY...39 Výběr úložísk...39 EXPORT A IMPORT...40 SPRÁVA...41 MASTER RESET...42 NASTAVENÍ SÍTE...42 PERIFÉRIE...44 PŘECHOD LETNÍHO ČASU NA ZIMNÍ ČAS...45 ZMENA ČASU A DÁTUMU...45 AUTOMATICKÁ AKTUALIZACE ČASU...45 PROGRAM EURO2A...46 OBSLUHA POKLADNY V REGISTRAČNÍM REŽIMU...47 STAVY A FUNKCE, KTERÉ JE NUTNO POZNATPŘED ZAČÁTKEM ÚČTOVÁNÍ...48 Upozornění na chybu klávesa SMAZAT...48 Klávesy pro určení platby HOTOVOST, ŠEK a KREDIT...48 Přihlašování pokladníka...48 Změna pokladníka...48 MENU REGISTRAČNÍHO REŽIMU...48 POSTUPY PŘI ÚČTOVÁNÍ...50 Základní postupy při účtováni...50 Vypnutí odeslání konkrétní účtenky na server EET...51 Režim prodeje Bez EET...51 PRODEJ ZBOŽÍ POMOCÍ POLOŽEK ZBOŽÍ PLU...53 Základní účtování pomocí PLU...53 Opakované účtování položky...53 Násobení množství PLU...54 Prodej PLU s jinou než naprogramovanou cenou...54 Prodej násobného počtu PLU s jinou než naprogramovanou cenou...54 Účtování dvakrát násobené ceny pomocí PLU...54 DALŠÍ MOŽNOSTI PRODEJE...55 Prodej linkovaných položek...55 Účtování vratných obalů...55 Účtování zboží pomocí čárového kódu...56 Zadání množství pomocí připojených elektronických vah...56 Vyhledání PLU v registračním režimu...57 OPRAVY A ZRUŠENÍ...57 Mazání...57 Zrušení (storno)...58 ÚČTOVÁNÍ POMOCÍ SKUPIN ZBOŽÍ (ODDĚLENÍ)...59 SLEVY...63 Procentuální sleva na položku...63 Procentuální sleva na mezisoučet...64 Hodnotová sleva...65 VRÁCENÍ...65 Vrácení zboží (refund)

4 Obsah Vrácení obalu (refund)...66 VKLAD HOTOVOSTI...66 VÝBĚR HOTOVOSTI NEBO ŠEKŮ...67 ZADÁNI REFERENČNÍHO ČÍSLA...68 UZÁVĚRKY (ZPRÁVY)...69 REŽIMY UZÁVĚREK...70 GENEROVANÉ UZÁVĚRKY...70 OBSAH UZÁVĚREK...70 Finanční uzávěrka (zpráva)...70 Denní přehled. X-uzávěrka (zpráva)...71 Měsíční přehled X-uzávěrka (zpráva)...71 Denní obrat...71 X-uzávěrka (zpráva) pokladníků...71 PLU X-uzávěrka (zpráva)...71 DPT X-uzávěrka (zpráva)...72 X Zpráva zásuvky...72 Denní finanční Z-uzávěrka (zpráva)...72 Měsíční finanční Z-uzávěrka (zpráva)...72 Z-uzávěrka (zpráva) pokladníků...72 PLU Z-uzávěrka (zpráva)...72 Z Uzávěrka zásuvky...73 DPT Z-uzávěrka (zpráva)...73 Z Sdružená uzávěrka (zpráva)...73 JAK VYTISKNOUT X-UZÁVĚRKY...74 Vzory vytištených X- uzávěrek JAK VYTISKNOUT Z UZÁVĚRKU...75 Vzory vytištěných Z uzávěrek...76 VOLITELNÉ PŘÍSLUŠENSTVÍ...77 Snímač čárových kódů...78 Rozložení pc klávesnice pro E50TEi...78 POMOC V NOUZI...79 MAPA MENU...80 INFORMAČNÍ A CHYBOVÉ HLÁŠENÍ...82 TESTOVÁNÍ POKLADNY...85 Testování elektroniky a displeje...86 Displej zákazníka...86 Displej operátora...86 Test klávesnice...87 Testování tiskárny...88 Test snímačů papírových pásek...89 Test ETHERNET...89 Funkce přepínání mezi INTERNÍ / EXTERNÍ paměť...90 Postup instalace ovladače pro pokladny Elcom...91 Nahrání softwaru (SW) z USB klíče do pokladny, v případě rozšíření SW

5 ÚVOD

6 Úvod Děkujeme Vám, že jste si vybrali elektronickou registrační pokladnu Euro-50TEi Mini CZ. Dříve než začnete pokladnu používat, přečtěte si tento návod k použití, abyste se seznámili s jejími vlastnostmi a funkcemi. Tuto příručku si odložte i pro její používání v budoucnu. Příručka Vám pomůže, při řešení některých problémů. DŮLEŽITÁ UPOZORNĚNÍ Nad zapnutým zařízením nebo zařízením v režimu STAND BY musí být neustálý dohled dokud není vypnuto centrálním vypínačem a odpojeno z elektrické sítě. Při nabíjení nesmí zůstat zařízení bez dozoru. Používejte pouze napájecí adaptér a kabel schválený společností ELCOM. Neschválené adaptéry nebo kabely mohou způsobit výbuch baterie nebo poškození zařízení. Nesprávné připojení adaptéru může vážně poškodit zařízení. Na poškození způsobená nesprávným použitím se nevztahuje záruka. Nevybírejte baterii dříve, než odpojíte napájecí adaptér. Tím by se mohlo zařízení poškodit. Nenabíjejte zařízení, pokud je přívodní kabel poškozen nebo pokud elektrická zásuvka není uzemněna. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru. Pokud se přístroj přehřeje, začne kouřit, vydávat zvláštní zvuky nebo podivný zápach, okamžitě vypněte hlavní elektrický vypínač a zařízení odpojte ze sítě. Přívodní kabel neohýbejte ani na něj nepokládejte těžké předměty. Stoupání po napájecím kabelu nebo jeho narušení těžkým předmětem by mohlo mít za následek úraz elektrickým proudem nebo požár. Během bouřky nebo pokud je zařízení déle mimo provoz, vytáhněte napájecí adaptér z elektrické zásuvky. Mohlo by dojít k úrazu elektrickým proudem nebo k požáru. Pokladnu instalujte na takovém místě, na němž nebude vystavena přímému slunečnímu záření, neobvyklým změnám teploty (pod 0 C a nad 45 C) a vysoké vlhkosti. Instalace na takovémto místě by mohla způsobit poškození nebo zničení krytu a elektrických součástek. Před samotným používáním nechte pokladnu připojenu na napájecí adaptér minimálně 4 hodiny, aby se dostatečně dobil interní akumulátor. Při nabíjení baterie pokladny může dojít k zteplání vnějšího krytu pokladny, proto nedoporučujeme umisťovat pokladnu blízko hořlavých látek. Při přenášení pokladny z chladného prostředí do teplého a naopak, pokladnu nezapínejte minimálně 20 minut. Pokladna nesmí být obsluhována osobou, která má mokré ruce. Voda by mohla proniknout dovnitř pokladny a způsobit selhání součástek. Pokladnu čistěte suchou, měkkou látkou. Nikdy nepoužívejte takové čistící prostředky jako benzín a různá ředidla. Používání takovýchto chemikálií může vést ke zničení krytu pokladny nebo její barvy. Zabraňte polití pokladny nápoji. Tekutiny mohou poškodit funkčnost pokladny. Klávesnici pokladny je nutno chránit obzvláště důkladně. Pokladnu připojte přes dodaný adaptér do standardní síťové zásuvky (230V±10%). Některá elektrická zařízení produkující rušení zapojená ve stejném síťovém okruhu mohou způsobit nesprávnou funkčnost pokladny. V takovémto případě používejte speciální odrušovací prostředky doporučené výrobcem pokladny. Upozornění: Adaptér je určen pouze pro interiérové použití! Pokud pokladna nepracuje správně, obraťte se na autorizovaného servisního technika. Nepokoušejte se pokladnu opravit sami. Pokladnu neotvírejte! Pokud má být zařízení zcela odpojeno od elektrické sítě, vytáhněte síťovou zástrčku. Pokud máte k pokladně připojen externí adaptér, interní akumulátor, který napájí pokladnu, je dobíjen i po vypnutí pokladny. Pokud je na papírové pásce zobrazen barevný pás označující konec pásky, vyměňte tuto papírovou pásku co nejdříve. Pozdější výměna pásky může poškodit tiskárnu, případně zkrátit její životnost. 6

7 Používejte papírové pásky, jejichž konec není lepený. Pokud by byla použita takováto papírová páska a nebyla včas vyměněna za novou, může poškodit tiskárnu, případně zkrátit její životnost. V takovémto případě nebude na poškozenou tiskárnu uplatnitelná záruka. Doporučujeme používat pouze kvalitní papírové tepelné pásky. Nekvalitní pásky mohou poškodit tiskárnu pokladny, případně zkrátit její životnost. Při používání kvalitních pásek a správném zacházení má tiskárna životnost až 25 miliónů vytisknutých řádků. Podrobné informace naleznete v kapitole Používání a skladování papírových pásek. Pro papírové pásky jsou definovány následující skladovací podmínky: papírové pásky nevystavujte slunečnímu záření, teplotě nad 40 C, zabraňte styku s měkčeným PVC, změkčovadly, organickými rozpouštědly, lepidly a vodou. Při lepení uzávěrek do knihy pokladny a tržeb nanášejte proto lepidlo pouze na nepotisknuté konce papírových pásek, aby nedošlo k znehodnocení vytisknutých údajů. Vlastnosti papírových pásek musí při dodržení stanovených skladovacích podmínek zabezpečit uchování údajů podle platných předpisů. Je nutno používat pouze pásky, které mají výrobcem zaručené potřebné vlastnosti. V případě nedodržení skladovacích podmínek nebo používání nekvalitních papírových pásek firma Elcom neručí za kvalitu tisku a uchování údajů. Pro napájení pokladny používejte dodaný typ adaptéru, nebo zdroj výhradně doporučený autorizovaným prodejcem pokladnic Euro. Použití jiného zdroje může vést k poškození zdroje nebo pokladny. Pro komunikaci pokladny s počítačem používejte pouze program doporučený vaším prodejcem a originální propojovací kabel. V případě obsluhy a používání pokladny jiným způsobem než uvedeným v tomto návodu, prodejce neodpovídá za správné údaje, případně poškození pokladny. K pokladně Euro-50TEi Mini CZ připojujte pouze zařízení, která vyhovují normám Evropské unie (CE). V opačném případě firma Elcom neručí za dodržení norem celého systému. O možnosti připojení jednotlivých zařízení se informujte ve firmě Elcom nebo u autorizovaných dodavatelů pokladen Euro-50TEi Mini CZ. Symbol na výrobku nebo jeho obale upozorňuje na to, že výrobek po ukončení své životnosti nepatří k běžnému domácímu odpadu. Takovýto výrobek je nutno odevzdat do speciální sběrny odpadu na recyklování elektrických nebo elektronických komponentů. Správnou likvidací tohoto produktu pomůžete zachovat přírodní zdroje a napomáháte prevenci potenciálních negativných dopadů na životní prostředí a lidské zdraví. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Výrobek přispívá k ochraně životního prostředí používáním bezolovnaté technologie při jeho výrobě. Úvod ZÁKLADNÍ POJMY Elektronická evidence tržeb (EET). Při každém přijetí platby v hotovosti, platební kartou nebo šeky zašlete údaje o tržbě správci daně internetem a vystavíte účtenku zákazníkovi. Realizace evidence tržby Běžný režim Po zaslání informaci o transakci finanční správě vystavíte účtenku s fiskálním identifikačním kódem (FIK) a dáte ji zákazníkovi. Tržbu je možné ověřit na webu finanční správy: zákazník si ověří svoji účtenku, Vy si ověříte tržby evidované pod Vaším jménem. Zákon stanovuje mezní dobu odezvy min. 2 sekundy. Po tu dobu čekáte na FIK od finanční správy. Pokud ho v té době neobdržíte, vystavíte účtenku bez kódu a údaje o tržbě zašlete nejpozději do 48 hodin od uskutečnění tržby. 7

8 Úvod V případě komunikační chyby, nebo chyby údajů obdržených ze serveru EET se účtenky přidávají do seznamu neodeslaných účtenek a budou odeslány později. Zjednodušený režim Při plnění evidenční povinnosti ve zjednodušeném režimu se postupuje obdobně jako při běžném režimu s tím, že poplatník nemusí: a) zaslat údaje v okamžiku uskutečnění evidované tržby. Tyto údaje je však povinen zaslat nejpozději do 5 dnů od uskutečnění evidované tržby. b) na vydané účtence uvádět FIK, ale je na účtence povinen uvést podpisový kód poplatníka (PKP). V zjednodušeném režimu se účtenky na server EET ihned neposílají, neodeslané účtenky se zapisují do seznamu neodeslaných účtenek. V případě komunikační chyby, nebo chyby údajů obdržených ze serveru EET se účtenky přidávají také do seznamu neodeslaných účtenek a budou odeslány později. Bez EET Režim Bez EET je určen pro zákazníky, jejichž povinnost předávání údajů na EET server začne až v budoucnosti (na základě fází EET), nebo nejsou povinni zasílat účtenky na server EET. Nastavení režimu odeslání konkrétní účtenky na EET server: P-režim - EET - Nastavení - Režim prodeje (kliknutím na tlačítko JneboK vyberete režim prodeje a klepnutím na tlačítko, potvrdíte výběr režimu prodeje. V režimu prodeje Bez EET se všechny vydané prodejní účtenky, kromě účtenek vydaných v T režimu, započítají do fiskálních (daňových) počítadel pokladny. V režimu Bez EET pokladna nebude tlačit následující informace na prodejních účtenkách: označení a hodnotu FIK označení a hodnotu BKP označení a hodnotu PKP řádek s popisem režimu, ve kterém byla účtenka evidována se nahradí řádkem Tržba nepodléhá EET. bude tisknout číslo provozu pouze tehdy pokud dané číslo bylo naprogramováno Možnost změny nastavené hodnoty režimu prodeje na Bez EET není ničím podmíněno tak jako do této doby při ostatních režimech. Upozornění: Zákazník je sám zodpovědný za správné nastavení režimu prodeje na pokladně, tedy nastavení odesílání nebo neodesílaní dat na server EET. Přednastavená hodnota režimu prodeje: Běžný. Logo Hlavička účtenky, která se tiskne na každou účtenku jako úvodní informace před popisem prodávaného zboží. Používá se pro identifikaci majitele pokladny (název firmy, adresa, IČO, DIČ, DKP apod.) Obrázek 1.1 Logo účtenky VEVERKA Potraviny Praha DKP: TPN: /9876 DĚKUJEME Váš účet 8

9 Skupina zboží (DPT) Nazývaná též oddělení nebo jiná skupina, ve zkratce i DPT (z angl. department), se používá pro označení skupiny zboží, které mají nějaké společné vlastnosti (mléčné výrobky, potraviny, ovoce, atd.). Je charakterizovaná názvem. Daňová hladina Používá se pro určení daně, s níž se zboží prodává. Je charakterizována procentuální hodnotou. Měrné jednotky Používají se v souvislosti s množstvím prodaného zboží (metry, litry atd.). Ke každé položce zboží je přiřazena určitá měrná jednotka, v níž je udáváno množství prodaného zboží. Je možné naprogramovat 8 měrných jednotek v rozsahu maximálně třech písmen. PLU (Price Look Up) je zkratka pro označení konkrétního zboží (položky zboží). PLU blíže charakterizuje název zboží, prodejní cena, čárový kód a příznaky (přiřazení ke skupině zboží, DPH, typ PLU, apod.). Např.: plnotučné mléko 13,50 Kč, jogurt bílý 7,50 Kč. Vztah mezi skupinami zboží a PLU V následujícím příkladu je názorně popsán vztah mezi skupinami zboží (odděleními) a položkami zboží (PLU). Obrázek 1.2 Zobrazení vzájemné souvislosti mezi PLU a skupinami zboží ZBOŽÍ Úvod Mléčné výrobky Cukrovinky Pečivo Alkohol Jogurt bílý Hašlerky Rohlík graham. m Napoleon 0,5 L Mléko polotč. 1 L Lentilky Houska m+1 Šariš 12 o 0,5 L Pribináček Tatranky nugát. Chléb kmínový m+2 Vodka 1 L Eidam 30% Koko Vánočka m+3 Fernet Stock 0,7 L Uzávěrka (zpráva) Poskytuje přehled o prodeji podle výběru (denní (celková), periodická (měsíční) apod.). Existují dva typy uzávěrek: X a Z. X uzávěrky vypisují konkrétní hodnoty prodeje (podle výběru uzávěrky) bez nulování těchto údajů v paměti pokladny. Z uzávěrky vypisují hodnoty prodeje vyvolané uzávěrky a po jejich výpise jsou tyto hodnoty v paměti pokladny vynulovány. Čárový kód Čárový kód je grafické zakódování číselného označení zboží podle přesně definovaných mezinárodních pravidel. Pokud má zboží přiděleno čárový kód, tak je zobrazován na každém obale tohoto zboží. Nejčastěji 9

10 Úvod se u nás pro označovaní zboží používá 13-místný kód normy EAN (EAN 13) a 8-místný kód EAN-8. Pokladna Euro-50TEi Mini CZ je též schopna pracovat i s EAN čárovými kódy, které obsahují rozšiřující část, dvou nebo pětimístnou. Obrázek 1.3 Čárové kódy EAN EAN-8 EAN-13 EAN-13+2 EAN-13+5 Vážené a cenové čárové kódy Pokladna je schopna zpracovat i čárové kódy obsahující hmotnost zboží nebo cenu zboží. Doporučený prefix pro zakódování množství je 27, 28 nebo 29 a pro zakódování ceny 24, 25 nebo 26. Vážený čárový kód má formát: PPXXXXVMMMMMK, kde PP je prefix čárového kódu, XXXX je číslo PLU. ( ), V je kontrolní číslice váhy, MMMMM je hmotnost zboží na tři desetinná místa a K je kontrolní číslice čárového kódu. Stejný formát má i cenový čárový kód, ale MMMMM je cena zboží na dvě desetinnámísta, nikoli hmotnost. Obrázek Vážený čárový kód Kontrolní číslo Množství zboží Kontrolní číslo PLU Prefix Snímač čárového kódu (skener) Zařízení, které zabezpečuje snímání čárového kódu zboží. Při prodeji se používá pro urychlení zaúčtování zboží nasnímáním jeho čárového kódu a pro minimalizaci chyb při účtování. Nedoporučuje se snímat nový čárový kód se snímačem čárových kódů dokud neproběhne tisk celé účtenky z předchozího účtování. Obrázek 1.5 Snímač čárových kódů Kumulované součty (grandtotály) Kumulované součty jsou proměnné, které sčítají hodnoty všech prodejů. Existují tři druhy kumulovaných součtů: GT1, GT2, GT3, kde: GT1 hrubý obrat přičemž hrubým obratem se rozumí kumulovaný součet kladných hodnot tržeb nablokovaných na pokladně. GT2 čistý obrat přičemž čistým obratem se rozumí rozdíl mezi hrubým obratem a záporným obratem. GT3 záporný obrat přičemž záporným obratem se rozumí kumulovaný součet storno položek (vrácených položek), slev a záporných položek nablokovaných na pokladně. 10

11 POPIS POKLADNY

12 Popis pokladny ČÁSTI POKLADNY, ZÁKLADNÍ PARAMETRY Pokladna Euro-50TEi Mini CZ vychází ze zkušeností nejúspěšnějších obchodníků. Používání a programování pokladny je jednoduché a intuitivní díky přehlednému menu (viz. MAPA MENU v kapitole Pomoc v nouzi ). Pokladna Euro-50TEi Mini CZ patří mezi přenosné pokladny. Je lehká a kompaktní. Je určena pro menší provozy, ambulantní prodej, nebo jako náhradní pokladna při výpadku elektrického proudu, ale uplatnění si najde i v obchodních provozech od malých potravin, drogerie, textilu, přes větší pultové provozy například papírnictví. Navzdory malým rozměrům je technicky velmi dobře vybavena. Charakteristickým rysem pokladny Euro-50TEi Mini CZ je uchování kopie dokladů (žurnálu) v elektronické podobě a až později její přenesení do počítače nebo její uložení na FLASH USB disk. Pokladna Euro-50TEi Mini CZ může být napájena: z elektrické sítě (230V +/- 10%) prostřednictvím dodávaného síťového adaptéru ze zabudovaného akumulátoru z autobaterie (12 V) kabelem do autozapalovače Součástí balení je pokladna, adaptér, akumulátor. Pokladna v plné míře podporuje češtinu a českou diakritiku. Obrázek 2.1 Základní rysy pokladny Euro-50TEi Mini CZ Displej obsluhy Zákaznický displej Účtenka Klávesnice Určení Tabulka 2.1 Parametry pokladny Euro-50TEi Mini CZ všechny typy pultových provozů, menší samoobslužné prodejny, stánkový prodej, provozy služeb, pohostinství a bary Počet položek zboží Počet skupin zboží 20 Počet pokladníků 10 Počet úrovní DPH 4 Tepelná tiskárna 2 Průměrná rychlost tisku Tepelná papírová páska Počet znaků v názvu PLU Počet znaků v řádku loga 12 řádků/s 1 x 57 mm 42/21 (normal. znaky/znaky dvojité šířky) 42/21 (normal. znaky/znaky dvojité šířky) 12

13 Popis pokladny Textové logo Grafické logo Velké a malé znaky Zvýrazněné znaky Zvláštní znaky Jazyk programování Jazyk na účtenkách Jazyk na uzávěrkách Uzávěrky Provozovny podmínky Displej účtujícího Displej zákazníka PC rozhraní Porty Periferie Externí paměťové médium Rozhraní pro váhy a skener Pametové médium Rozměry v mm Hmotnost Napájení Akumulátor Pokladna vyhovuje normám max. 9 řádků max. 360 x 240 bodov, bmp formát, bitová hloubka 1 bit ano český denní, periodické (měsíční), PLU, DPT, pokladníků, zásuvky, sdružená teplota 0 45 C, vlhkost 80% při teplotě 35 C a nižší alfanumerický, 2 16 znaků 10-místný LCD micro USB 1x USB (OTG), Ethernet (len LAN verze) Pokladničná zásuvka (volitelné) RS-232 (volitelné) Skener - možnost připojení prostřednictvím micro USB, RS-232 Váhy, Platobný terminál - možnost připojení prostřednictvím RS-232 USB klávesnice - možnost připojení prostřednictvím micro USB FLASH USB disk RS-232 (volitelné) emmc 215 x 140 x 85 mm kg napájecí adaptér V/12 V DC, 1A 2220 mah/7,4 V EN 55024, EN , 3, 4, 5, 6, EN , 3, EN55022 třída B 13

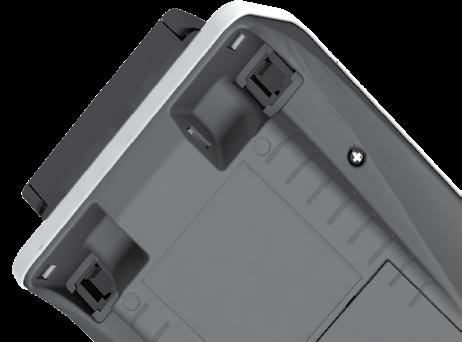

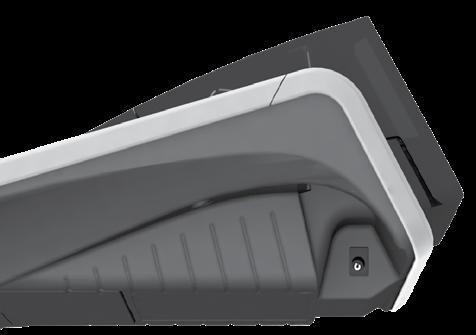

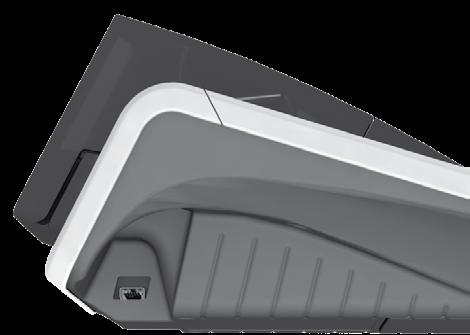

14 Popis pokladny MOŽNOSTI PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ Upozornění: O možnosti připojení jednotlivých zařízení se informujte u svého dodavatele pokladny. Obrázek 2.2 Konektory pokladny Euro-50TEi Mini CZ Připojení počítače prostřednictvím micro USB (OTG) Připojení skeneru, elektronické váhy, platebního terminálu a peněžní zásuvky. Existuje i možnost LAN Ethernet verze. Připojení adaptéru KLÁVESNICE POKLADNY EURO-50TEI MINI CZ Klávesnice pokladny je rozdělena na dvě základní skupiny numerické (číselné klávesy) a funkční klávesy. Pokud jsou na klávese dvě funkce, je nutno jednotlivé funkce vybírat následujícím způsobem: funkce v dolní části klávesy je vybrána přímým stisknutím klávesy, při výběru horní funkce je nutno před samotným stisknutím přidržet klávesu (SHIFT). Klávesnice je velmi komfortní a připravena pro celodenní práci. Klávesy jsou pro rychlou orientaci označeny velkými a jednoduchými ikonami. Obrázek 2.3 Klávesnice pokladny Euro-50TEi Mini CZ a její dělení 14

15 Popis pokladny Upozornění: K čištění klávesnice používejte suchou a měkkou látku. Nikdy nepoužívejte takové čistící prostředky jako benzín a různá ředidla. Použití takovýchto chemikálií může vést k zničení klávesnice nebo její barvy. Pro čistění silně znečistěné klávesnice doporučujeme použít čistící sprej 3M. Názvy a funkce tlačítek (kláves) Numerické klávesy slouží pro zadávání číselných údajů a pro zadávání znaků při editaci textů v P režimu. Přidržením tlačítka SHIFT a stisknutím klávesy s dvěma funkcemi se vyvolá funkce z horní části klávesy. Klávesa SMAZAT se používá pro vymazání částky, která byla chybně zadána z numerické klávesnice. Tato klávesa též ruší chybně zadanou funkci a zvukovou signalizaci CHYBA/ALARM Při psaní textu ruší chybně zadané znaky. Klávesa ZRUŠIT (STORNO) se používá na opravu už zaúčtované položky. V režimu P se touto klávesou tisknou všechny aktivní položky daného menu. Klávesa VRÁTIT slouží pro výkup vratných obalů během prodeje nebo jako samostatnou transakci. Klávesa POSUV posouvá pásku účtenky bez tisku. Stisknutím tlačítka se páska posune o cca 1,5 cm. Klávesa CENA umožňuje ruční zadání ceny položky zboží, která potiskne naprogramovanou cenu PLU pro jeden záznam. V režimu P se používá pro rychlé programování cen položek. Po ukončení transakce je možné stisknutím klávesy DUPLIKÁT vytisknout opětovně celou poslední účtenku. Účtenka je označena názvem DUPLIKÁT. Tlačítko PLU (PRICE LOOK UP) dává možnost pomocí kódu položky zaúčtovat naprogramované údaje o ceně položky, názvu, příslušnosti ke skupině zboží, DPH a pod. Ta klávesa se používa pro odpočítání procentuální slevy pro dané zaúčtování nebo pro celou transakci podle naprogramovaných hodnot. Tyto dvě klávesy se používají pro odpočítání hodnotové slevy, pro dané zaúčtování nebo pro celou transakci. Klávesa MEZISOUČET zobrazuje a tiskne současně hodnotu mezisoučtu. Klávesa CELKEM (HOTOVOST) se používá pro ukončení prodeje, pokud se platí hotovostí. V rámci menu pokladny tato klávesa slouží pro přechod do podmenu, nebo potvrzení zvolené/zadané hodnoty. Klávesa MENU se používá pro vyvolání menu pokladny, v menu slouží tato klávesa pro přechod o úroveň výše. tdtp EAN r* tdtp r* SCALE # Tyto klávesy slouží pro pohyb v menu pokladny. V režimu R při otevřeném nákupu slouží klávesy EAN SCALE pro pohyb po jednotlivých naúčtovaných položkách zboží. Klávesa ON/OFF slouží pro zapnutí a vypnutí pokladny. Touto klávesou se též vychází z Úsporného režimu Tlačítko DPT dává možnost pomocí kódu skupiny zboží zaúčtovat naprogramované údaje o ceně skupiny zboží, názvu, DPH a pod. Klávesa NÁSOBIT se používá pro násobení, pokud se účtuje více kusů z té samé položky zboží. Klávesa ŠEK (CH) se používá pro určení typu platby v případě platby šekem. Klávesa KREDIT se používá pro určení typu platby v případě platby kreditní kartou 15

16 Popis pokladny EAN SCALE # V režimech R a T se po zadání hodnoty čárového kódu a následném stisknutí klávesy zaúčtuje položka s tímto čárovým kódem. Při propojení pokladny s elektronickou vahou se klávesa VÁHY používá pro načítání hmotnosti váženého zboží do pokladny. V režimu R a T stlačením obou kláves můžete vyvolat hodnotu funkčního textu, který jste před tím naprogramovali v P režimu. Tuto hodnotu lze použít před zaúčtováním účtenky nebo v rámci účtování účtenky např. před stiskem klávesnice (ST). Daná hodnota se zobrazí na účtence pod textem Informativní údaje. POPIS DISPLEJŮ Popis displeje pro účtujícího Displej pro účtujícího (pokladníka) je dvouřádkový znakový LCD. V prvním i druhém řádku je možné zobrazit 16 znaků. Kapacita baterie, pokud je připojen adaptér kapacita baterie se nezobrazuje. Obrázek 2.4 Alfanumerický LCD displej 70% RC 11:07:39 EAN Sila signálu Wi-Fi Za R / T symbolem následuje blikající symbol pro USB přístup: C-počítač, M-USB Flash Disk, K-externí klávesnice, nebo USB scaner. Popis displeje pro zákazníka Displej pokladny Euro-50TEi Mini CZ pro zákazníka je 10-místný 7-segmentový LCD displej. Obrázek 2.5 Rozdělení 7-segmentového LCD displeje ZADÁNÍ REŽIMU POKLADNY Opakovaným stisknutím klávesy (MENU) se dostanete do Hlavního menu pokladny, kde použitím klávesy, nebo a následným potvrzením klávesou TOTAL (CELKEM) je možné zvolit pracovní režim # pokladny. Takovýmto přepínáním je umožněno pracovníkům používajícím registrační pokladnu pracovat v různých režimech (účtovat, programovat, provádět uzávěrky atd.). HLAVNÍ MENU R-režim Registrační režim. Tento režim se používá pro všechny registrace a transakce. Při přepnutí do tohoto režimu se na displeji zobrazuje v prvním řádku aktuální datum a v druhém aktuální čas až do zahájení nákupu. 16

17 Popis pokladny R 11:07:39 Režim X se používá pro vytisknutí všech druhů přehledů, které nenulují prodejní údaje pokladny. X-režim Finanční zpráva Režim Z se používá pro vytisknutí všech druhů přehledů, které nulují prodejní údaje pokladny. Z-režim Finanční uzáv. Režim P se používá pro programování všech hodnot a funkcí pokladny. P-režim Položky zboží Režim tréninku se používá pro všechni operace Prodeje a Vrácení. Operace v tomto režimu nejsou započítávány do uzávěrek. Účtenky vytisknuté v tomto režimu jsou označeny v každém pátem řádku textem Neplatný doklad. V tréninkovém režimu se účtenky neposílají na EET server a ani se neukládají do seznamu neodeslaných účtenek. Také nedochází k tisku BKP a PKP / FIK. T-režim ZAVEDENÍ PAPÍROVÝCH PÁSEK DO TISKÁRNY Pokladna Euro-50TEi Mini CZ používá tepelnou papírovou pásku, jejiž šířka je 57 mm. Páska slouží pro tisk účtenky pro zákazníka. Doporučujeme používat pouze kvalitní kotouče s návinem (průměrem) 45 mm. Pro správnou funkci pokladny je důležité se přesvědčit, zda je tisk na tepelných páskách dostatečně sytý. V případě problémů kontaktujte autorizovaného prodejce pokladen Euro-50TEi Mini CZ. Obrázek 2.6 Zavedení papírové pásky do tiskárny páka uvolnení válce tiskárny (2) kryt pásek (1) posuv pásky (4) válec tiskárny (3) 17

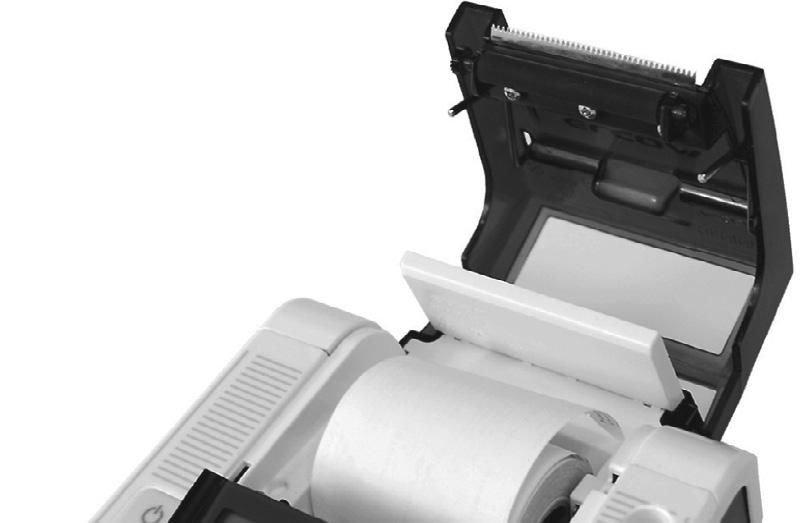

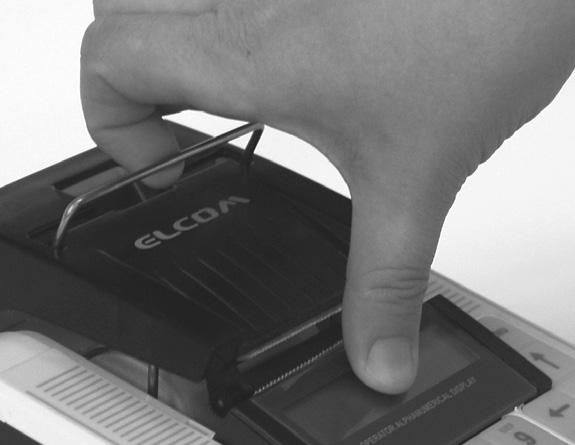

18 Popis pokladny Postup zavedení papírové pásky do pokladny Euro-50TEi Mini CZ (čísla odpovídají obrázku 2.6): Tažením páky (2) otevřete kryt pásky s válcem tiskárny (3) Vyberte prázdný kotouček s držákem Na držák pásky nasaďte nový kotouček s páskou a vložte jej zpět na původní místo Podržte konec pásky překlopený přes displej obsluhy a zatlačte kryt pásek (1) na původní místo (uslyšíte cvaknutí při zajištění válce tiskárny (3) tiskněte tlačítko posuvu pásky (4), abyste se přesvědčili o správnosti zavedení pásky Obrázek Otevírání krytu pásky Používání a skladování papírových pásek Podmínky správného skladování termo pásek dodávaných společností Elcom s. r. o., při nichž výrobce garantuje stálost tisku minimálně po dobu 5 let: teplota místnosti 18 až 25 C, relativní vlhkost vzduchu max. 40 až 60 %, zabránění přístupu světla Mezi vlivy limitující stálost tisku patří: delší působení teploty nad 40 C, uchování ve vlhkém nebo mokrém prostředí, kontakt s měkkými materiály (skladování v PVC fóliích), s rozpouštědly, změkčovadly, lepidly, s uhlovým a samopřepisovacím papírem, přímé světlo. Při lepení uzávěrek do knihy pokladny a tržeb nanášejte lepidlo pouze na nepotisknuté konce papírových pásek, aby nedošlo k znehodnocení vytištěných údajů. V případě nedodržených skladovacích podmínek nebo používání nekvalitních papírových pásek, firma Elcom neručí za kvalitu tisku a uchovávání údajů. Pokud je na papírové pásce zobrazen barevný pás označující konec pásky, vyměňte tuto papírovou pásku co nejdříve za novou. Pozdější výměna pásky může poškodit tiskárnu, případně zkrátit její životnost. 18

19 PROGRAMOVÁNÍ POKLADNY

20 Programoávní pokladny PROGRAMOVÁNÍ CERTIFIKÁTU Pokud podnikateli vznikne povinnost evidovat tržby, musí si požádat o autentizační údaje do webové aplikace Elektronická evidence tržeb, kde si následně zaeviduje své provozovny a vygeneruje certifikát/y. Certifikát získate zde: Certifikační autorita (CA) EET Modelové postupy vytvoření souboru žádosti o certifikát: Nápověda webové aplikace CA EET pro vydávání certifikátů: Před instalací certifikátu je třeba mít nainstalovaný USB driver pokladny (viz. Sekce podpora - USB ovládače (klik na obrázek USB konektoru) Instalaci driveru ziskate zde: Nápověda webové aplikace instalace USB drivera pokladny: driver_cz.zip Postup naprogramování certifikátu najdete na stránce - Sekce podpora Postup naprogramování certifikátu uvádíme i v této části: Pokladnu připojíte k PC prostřednictvím micro USB kabelu. Je třeba mít nainstalovaný USB driver pokladny (viz. link vyšie: Nápověda webové aplikace instalace USB drivera pokladny). Pokud je nainstalován USB driver pokladny, tak vyberete COM port pro danou pokladnu následovně: Na PC najdete okno s názvem Ovládací panely - Správce zařízení - Porty (COM a LPT). V řádku pod daným adresářem je znázorněn port pro danou pokladnu. V našem případě je to COM4. Pro nahrání certifikátu do pokladny je nutné STÁHNOUT z - česká mutace - Podpora - Program pro certifikát EETCert - Stáhnout EETCert. Stáhněte si soubor, rozbalte ho v cílovém adresáři - program je nutné ponechat v tomhle adresáři pro jeho správnou funkci. Po uložení programu na PC, jeho 20

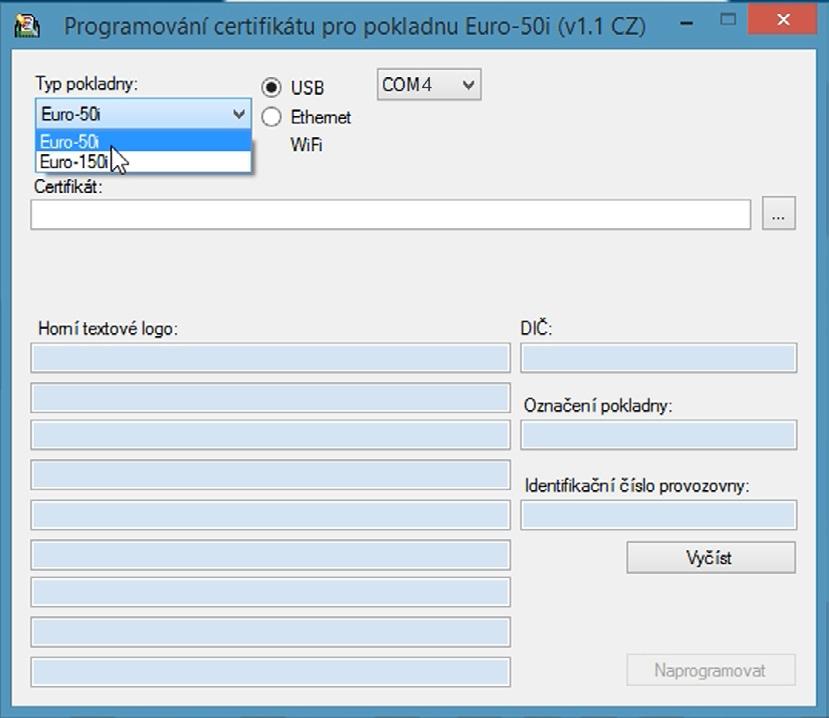

21 Programoávní pokladny rozzipování, kliknete na program s názvem EET cert. exe a zobrazí se okno s názvem: Programování certifikátů pro pokladny Euro Pokud není vybrán COM port pro danou pokladnu, zobrazí se zpráva: Chybí komunikační port! Je třeba připojit pokladnu. Vyberete Typ pokladny, pro kterou jdete nahrát certifikát: Euro-50i, nebo Euro 150i a port. Pokud není aktivní volba výběru portu, je nutné kliknout na kroužek vedle textu USB a připojit pokladnu k PC. 21

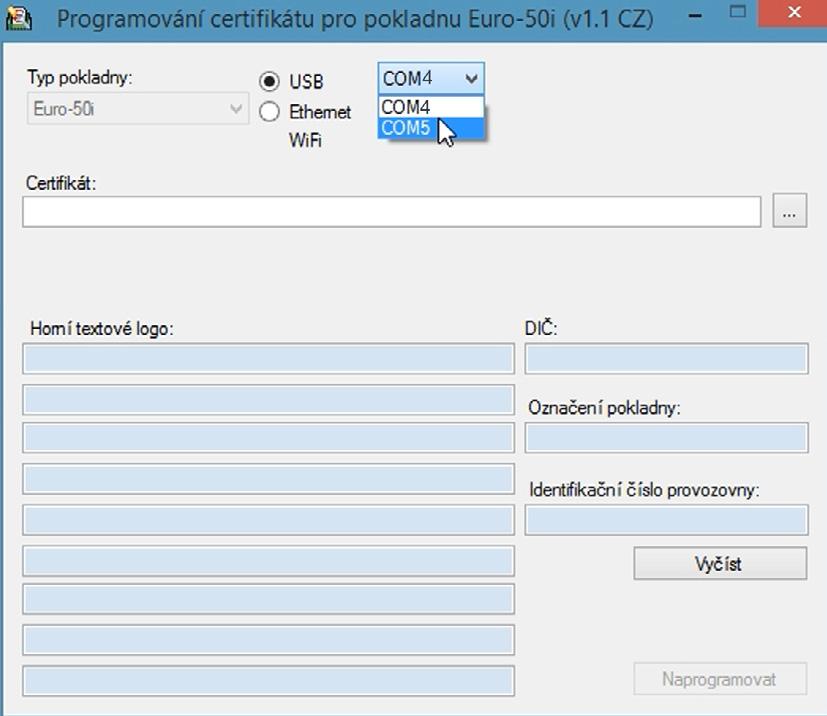

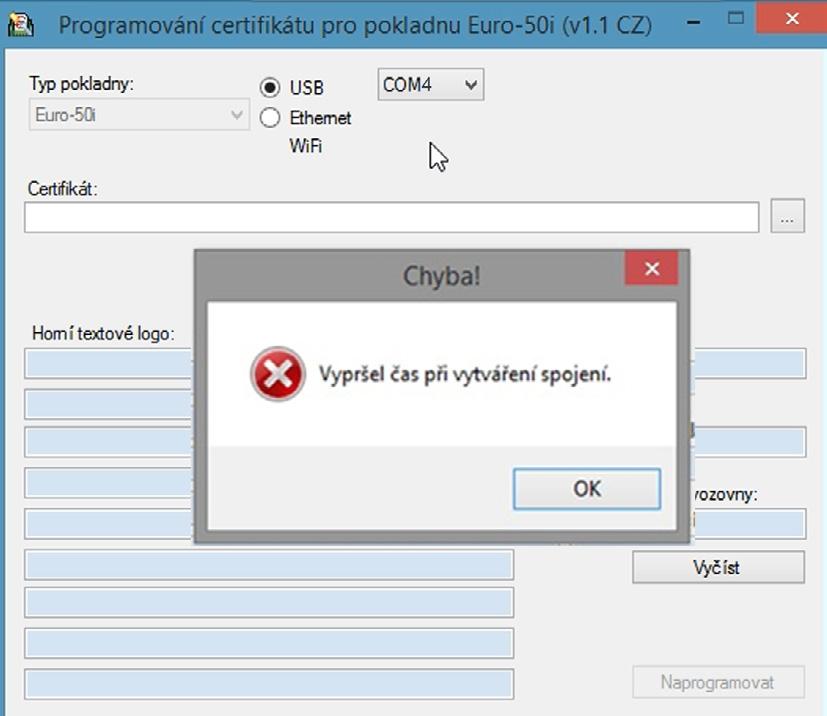

22 Programování pokladny a Vyberete port... Pokud vyberete špatný port, systém vás na tuto skutečnost upozorní zprávou: Vyprší čas při Vytváření spojení. Po správném vyjmutí typu pokladny a portu, je možné vyplnit Horní textové logo a Identifikační číslo provozovny to buď: ručně, kde vyplníte všechny řádky Horního textového loga, Označení pokladny a Identifikační číslo provozovny automaticky, kliknutím na tlačítko Vyčíst. V tomto případě, Horní textové logo bude předvyplněné logem nastaveným společností Elcom, které je třeba změnit podle potřeby a vyplněné bude i pole s názvem Označení pokladny. Pole s názvem Identifikační číslo provozovny vyplníte ručně. Pole s názvem DIČ se automaticky vyplní při nahrání certifikátu. 22

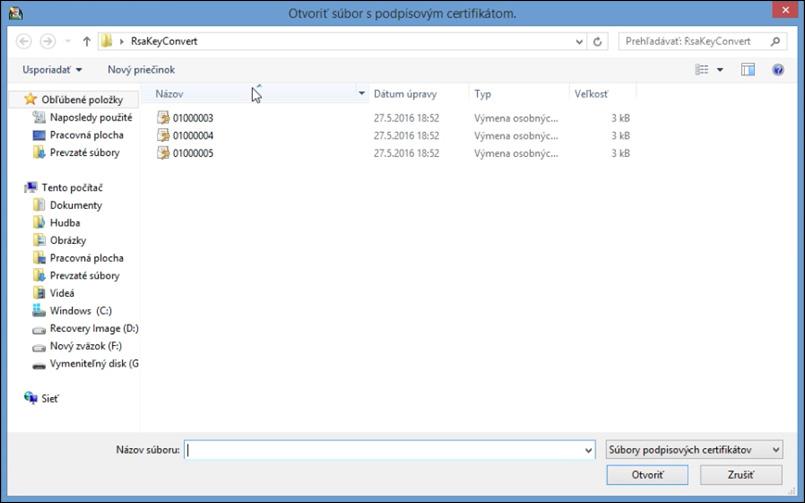

23 Programování pokladny a kliknete na tlačítko s 3 tečkami vedle řádku s názvem Certifikát. V okně s názvem Otevřít soubor s podpisovým certifikátem, vyberete certifikát a klikněte na tlačítko Otevřít. 23

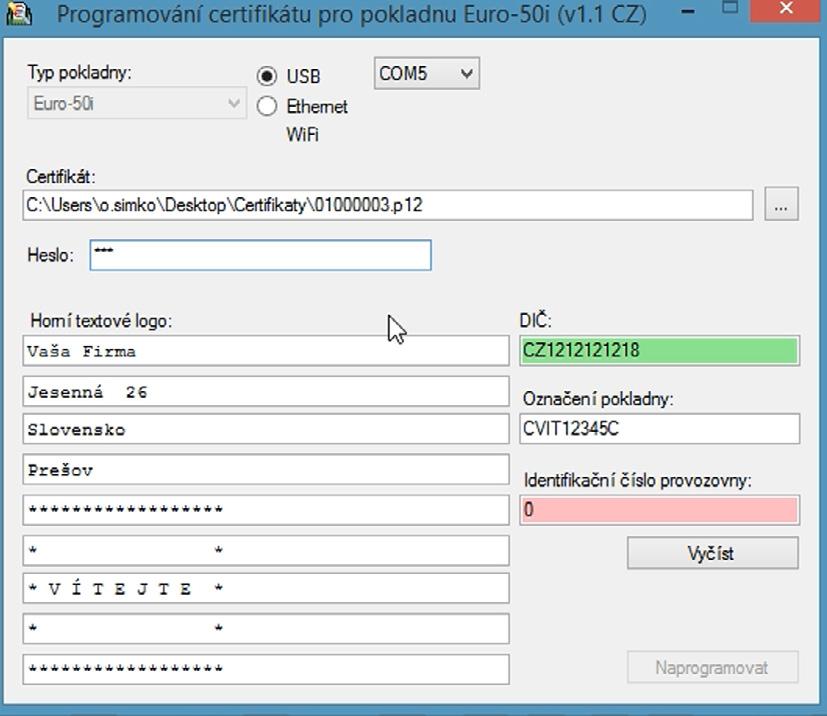

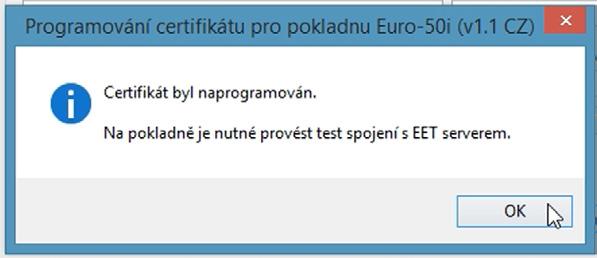

24 Programování pokladny Cesta k certifikátu se hned objeví v řádku s názvem Certifikát: v okně Programování certifikátů pro pokladny Euro Do řádku s názvem Heslo: Vložte heslo pro soukromý klíč zadané při Vytváření certifikátu a klikněte na tlačítko Naprogramovat. Po úspěšném nahrání certifikátu do pokladny Vás bude informovat zpráva: Certifikát byl naprogramován s upozorněním provedení testu spojení s EET serverem. Zprávu potvrdíme kliknutím na tlačítko OK. 24

25 Programování pokladny Při startu pokladny se kontroluje platnost certifikátu. Na displeji uživatele se 30 dní před vypršením platnosti zobrazí zpráva o blížícím se vypršení platnosti certifikátu. Při startu pokladny se zobrazí i informace o vypršení platnosti certifikátu, nebo pokud certifikát ještě nezačal platit. Při změně certifikátu je nutné provést test spojení (P-režim - EET - Test spojení) Certifikát není možné změnit v případě, že ještě existují neodeslané účtenky a certifikát neztratil platnost. INICIALIZACE DB Pokud pokladnu uvádíte poprvé do činnosti, je nutné ji inicializovat. Inicializace registrační pokladny vymaže všechny naprogramované položky zboží, skupiny zboží, měrné jednotky, slevy. Všechny ostatní nastavení a počítadla pokladny zůstanou zachovány. Postup při inicializaci: Posloupnost kroků Displej obsluhy Zapněte pokladnu a pomocí kláves (MENU), TOTAL (CELKEM) Sys.parametry # a nebo přejděte do menu Inicializace DB (P-režim Sys. parametry Inicializace Inicializace DB DB) V menu Inicializace DB přejděte pomocí tlačítek nebo do volby Všechno. Stiskněte tlačítko TOTAL (CELKEM) a následně potvrďte inicializaci Pokračovat? stisknutím tlačítka SUBTOTAL (MEZISOUČET). Pokladna začne inicializaci, na displeji je zobrazeno mazání.... Po úspěšném dokončení inicializace se na displeji zobrazí: OBECNÝ POSTUP PŘI PROGRAMOVÁNÍ V P REŽIMU Inicializace DB Všechno ano=st, ne=jiné Mazání OK Dříve, než začnete pokladnu programovat, doporučujeme si tuto kapitolu přečíst alespoň jednou celou! Poznámka: Pokud jsou na klávese dvě funkce, funkce v dolní části klávesy je vybrána přímým stisknutím, při výběru horní funkce je nutno před samotným stisknutím přidržet klávesu (SHIFT). # Základní pravidla pro pohyb v menu 1) Pokladnu přepněte do Hlavního menu opakovaným stisknutím klávesy (MENU) a šipkami nebo přejděte na menu P-režim, HLAVNÍ MENU P-režim následně potvrďte volbu tlačítkem TOTAL (CELKEM). Na displeji se objeví: P-režim Položky zboží # 2) Opakovaným stisknutím tlačítek nebo se pohybujete po jednotlivých položkách programovacího režimu, které jsou blíže popsány v následujících kapitolách. 3) Stisknutím klávesy TOTAL (CELKEM) vstoupíte do vybrané položky menu, resp. potvrdíte (uložíte) naprogramovanou hodnotu. Podobně pokračujete, pokud naprogramujete všechny potřebné parametry. Naopak stisknutím klávesy (MENU) se přepínáte v menu o úroveň výše (zpět). 25

26 Programování pokladny 4) Po zvolení konkrétního parametru se hodnota nastaví bud ručně zadanou číselnou hodnotou (cena, EAN,...), zadáním textu z klávesnice (názvy PLU, DPT, měrných jednotek,...) nebo opakovaným stisknutím šipek nebo. Po nastavení správné hodnoty je tuto možné potvrdit tlačítkem TOTAL (CELKEM), nově naprogramovaný parametr je následně vytisknut na účtenku. 5) Pokud jste udělali chybu při zadávaní číselné hodnoty nebo textu, stisknutím klávesy CLEAR (ZMA- ZAT) chybně zadané znaky odstraníte. # 6) Pokud není žádoucí změnit (uložit) daný parametr, je možné přejít na jinou položku šipkami nebo nebo opustit dané menu tlačítkem (MENU). 7) Programování ukončíte stisknutím klávesy (MENU). # TIP: Stisknutím nebo se přesouváte mezi stejnými parametry jednotlivých položek. Např. při programování názvu první položky zboží po stisknu se automaticky přesunete na programování názvu druhé položky zboží. Tisk naprogramovaných hodnot Tisk hodnoty konkrétního naprogramovaného parametru je možné stisknutím klávesy, tisk všech parametrů dané položky stisknut r* klávesou vytisknete všechny aktivní položky v daném menu. Oprava naprogramovaných hodnot 1) Abyste mohli změnit nastavení kteréhokoliv z parametrů, přepněte pokladnu do P-režimu a najděte v menu příslušný parametr. 2) Zadejte novou hodnotu a potvrďte klávesou TOTAL (CELKEM). Poznámka: Postupujte podle kapitoly Základní pravidla pro pohyb v menu. Upozornění: Některé parametry je možné změnit pouze po dodržení podmínek pro změnu (například denní, měsíční Z uzávěrka (zpráva), nastavení kurzu,...), podmínky změny budou uvedeny při konkrétním parametru. Editace textu v EditMode EditMode je funkce na editování a vkládání nového textu. Spouští se při textové položce hned po zadání nového textu, přičemž se vymaže původní obsah nebo tlačítkem [*], přičemž zůstane původní text, který je možné upravit. Při zapnutém EditMode se využívají následující klávesy: # # posun kurzoru vlevo, posun kurzoru vpravo, přesun kurzoru na začátek textu, přesun kurzoru na konec textu, zapnutí / vypnutí vkládání nebo náhrada textu (InsertMode). Režim vkládání textu je indikován zobrazením znaku _ zapnutí / vypnutí psaní číslic (NumLock), mazání celého řádku mazání znaku EAN SCALE * Kurzor se zobrazuje na konci řádku, svědčí o aktuální poloze kde se bude měnit, zadávat text. 26

27 Programování pokladny Doporučený postup při programování pokladny Při programování jednotlivých funkcí pokladny doporučujeme uživateli programovat pokladnu v tomto pořadí: 1) zavedení pokladny do provozu 2) parametry cen a daní 3) měny (pokud přijímáte platby i v cizí měně) 4) daňové hladiny 5) horní textové logo účtenky 6) dolní textové logo účtenky 7) skupiny zboží 8) měrné jednotky 9) položky zboží 10) slevy 11) systémové parametry Datum a čas 12) periférie (pokud je používáte) Tabulka 3.1 Struktura menu v P-režimu Režim SKR.* Název menu Popis menu 1 Položky zboží Menu pro programování položek zboží (PLU) 2 Skupiny zboží Programování názvu DPT 3 Pokladníci Programování parametrů pokladníků 4 Daňové hladiny Menu pro programování sazby a typu daně 5 Horní textové logo V tomto menu si naprogramujete logo s údaji o Vaší firmě 6 Dolní textové logo V tomto menu si naprogramujete logo s údaji o Vaší firmě 7 Funkční texty Změna funkčního textu 8 Měrné jednotky Možnost programování prodejních jednotek P režim 9 Slevy Programování hodnot a limitů pro přirážky a slevy 10 Měny Nastavení pro hlavní a vedlejší menu - Par. cen a daní Nastavení parametrů pro ceny, hotovost a daně - Grafické logo Povolení tisku grafického loga - EET Možnosti EET - Správa Možnosti správy - Sys. parametry Menu pro systémové nastavení pokladny, Přechod na euro Nastavení síte LAN, WI-FI - Periférie Nastavení pro periférie (skener, váhy, PT, PC) - Servis Servisní funkce * zkratky se používají pro rychlejší navigaci v menu Příklad: pokud jste v P režimu a stisknete například číslo 5, přejdete na menu pro programování textového loga. 27

28 Programování pokladny Zavedení pokladny do provozu Zahájit provoz a to následovně: Zadat DIČ přejdete do menu Zahájení provozovny (P- režim - Zpráva - Zahájení provozu) Stiskněte tlačítko Total (TL) Pokud pokladna již byla uvedena do provozu, na displeji uživatele se zobrazí zpráva: Provoz pokladny doposud byl zahájen Zapnete pokladnu a pomocí kláves (MENU), Total (TL) a šipkami # přejdete do menu (P- režim - Horní textové logo - 10 řádek loga: vyhrazené pro číslo DIČ) Formát DIČ: Jako výchozí hodnota je nastavena prázdná hodnota Datový formát pro DIČ: znaků, řetězec znaků obsahuje číslice. První 2 znaky jsou vyhra zeny pro písmena CZ. Stiskněte tlačítko Total (TL) Po změně daného parametru je nutné provést test spojení (P-režim - EET - Test spojení) Upozornení: Věnujte zvýšenou pozornost správnému naprogramování hodnoty DIČ. Hodnota DIČ se musí shodovat s hodnotou DIČ, pro který byl vydán certifikát. Pomocí kláves (MENU), Total (TL) a šipkami # Zadat ID provozovny přejdete do menu (P- režim - EET - Nastavení - ID provozovny) Formát ID provozovny: 1-6 znaků, řetězec znaků obsahuje číslice od Stiskněte tlačítko Total (TL) Po změně daného parametru je nutné provést test spojení (P-režim - EET - Test spojení) Pomocí kláves (MENU), Total (TL) a šipkami # Označení pokladny přejdete do menu(p- režim - Horní textové logo - 11 řádek loga: vyhrazené pro Označení pokladny) Jako výchozí hodnota je nastaveno Sériové číslo pokladny Označení pokladny je možné modifikovat podle potřeby. Formát: Označení pokladny může obsahovat řetězec dlouhý 1-20 znaků: kde můžete použít znaky z hranaté závorky, tedy [0-9a-zA-Z.,:; / # -_] a mezera Po modifikaci označení pokladny stiskněte tlačítko Total (TL) Po změně daného parametru je nutné provést test spojení (P-režim - EET - Test spojení) Pomocí kláves (MENU), Total (TL) a šipkami # 28

29 Programování pokladny Zrušení tisku DIČ na EET účtence Pokladna tiskne DIČ volitelně na účtenkách, a lze jej jednoduše vypnout / změnit v P režim EET - Nastavení Tisknout DIČ ne/ano Změnte si hlavičku dle svých potřeb. Po ukončení výběru nastavení tisku DIČ se na účtenku vytiskne informace o zvoleném režimu tisku (zrušení tisku nebo nezrušení tisku). Možnost neuvádět DIČ se vztahuje pouze na EET účtenku a ne na daňový doklad. Plátci DPH, kteří vystavují Zjednodušený daňový doklad nebo Daňový doklad nadále svoje DIČ uvádějí. Rozlišení vydávaných dokladů na pokladním místu Podnikatel se může setkat s následujícími doklady: Pro neplátce - EET účtenka dle Zákona o Elektronické Tržbě - Účtenka pro spotřebitele doklad o zakoupení dle Zákona o ochraně spotřebitele - Zjednodušený daňový doklad - Daňový doklad Neplátce DPH nově dle nálezu Ústavního soudu neuvádí na EET účtence svoje DIČ Pro plátce DPH -Plátce DPH na EET účtence nemusí uvádět svoje DIČ, ale v tom případě se nejedná se však pak ani o Zjednodušený daňový doklad ani Daňový doklad - Pokud chcete, aby EET účtenka mohla sloužit současně jako Zjednodušený daňový doklad ani Daňový doklad, je povinnost uvést DIČ na dokladu (účtence), spolu s dalšími náležitostmi PARAMETRY CEN A DANÍ Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Par. cen a daní 29

30 Programování pokladny # Tabulka 3.2 Parametry cen a daní přechod po menu šipkami nebo Menu SKR.* Název podmenu Popis podmenu 1 Nastavení cen Základní nastavení pro ceny Par. cien a daní 2 Nast. hotovosti Základní nastavení pro hotovost 3 Nastavení daní Základní nastavení pro daně * zkratky se používají pro rychlejší navigaci v menu Tyto parametry jsou údaje, které mají hlavní vliv na správnou funkčnost celé pokladny (počet desetinných míst, zaokrouhlování apod.). Přehled jednotlivých parametrů cen a daní Nastavení cen Par. cen a daní Nastavení cen V tabulce je uveden přehled jednotlivých parametrů pro nastavení cen s uvedeným rozsahem možných hodnot, základním nastavením a stručným popisem. # Tabulka 3.3 Nastavení cen přechod po menu šípkami nebo Název parametru Základní nastavení Rozsah Popis Poč. m. jedn. ceny* Nastavení počtu desetinných míst jednotkové ceny Způsob zaokrouhl.* Od 5 nahoru dolu, nahoru, od 5 nahoru, čtvrtinové, Způsob zaokrouhlování cen osminové Pozice zaokr. * Pozice zaokrouhlení cen EAN * způsob editace použijte šipky nebo SCALE Nastavení hotovosti V tabulce je uveden přehled jednotlivých parametrů pro nastavení hotovosti s uvedeným rozsahem možných hodnot, základním nastavením a stručným popisem. # Tabulka 3.4 Nast. hotovosti přechod po menu šipkami alebo Název parametru Hl. měna-zaokr.* 30 na- Základní stavení od 5 nahoru Hl. měna-poz.z.* Vedl.měna-zaokr. od 5 nahoru Vedl.měna-poz.z EAN Rozsah * způsob editace použijte šipky nebo dolu, nahoru, od 5 nahoru, čtvrtinové, osminové dolu, nahoru, od 5 nahoru, čtvrtinové, osminové SCALE Popis Způsob zaokrouhlování hotovosti v hlavní měně Parametr pro pozici zaokrouhlení hlavní měny Způsob zaokrouhlování hotovosti ve vedlejší měně Parametr pro pozici zaokrouhlení vedlejší měny

31 Programování pokladny Poznámka: Pro čtvrtinové zaokrouhlování (na 50 haléřů a celé koruny) je nutné nastavit parametr Hl.mena - -poz.z. na hodnotu 0. Nastavení daní V tabulce je uvedený přehled jednotlivých parametrů pro nastavení daní s uvedeným rozsahem možných hodnot, základním nastavením a stručným popisem. # Tabulka 3.5 Nastavení daní přechod po menu šípkami nebo Název parametru Způsob zaokrouhl.* Základní nastavení Rozsah dolu, nahoru, od 5 od 5 nahoru nahoru, čtvrtinové, osminové Popis Způsob zaokrouhlování daní hlavní měny Pozice zaokr.* Pozice, na níž se má zaokrouhlovat daň Tisknout daně* ano ano/ne Neplátce DPH** ne ano/ne EAN SCALE Možnost vypnutí tisku daní na účtence (tato možnost platí pouze pro plátců DPH) Možnost nastavení režimu pro neplátce DPH * způsob editace použijte šipky nebo ** Příznak pro nastavení neplátce DPH je možné změnit jen po provedení denní a měsíční uzávěrky. Neplátce DPH Pokud jste neplátcem DPH, je nutné nastavit režim pro neplátce DPH. Tento režim se aktivuje nastavením příznaku pro neplátce DPH v P režimu - Par. cen a daní - Nastavení daní - Neplátce DPH (viz Tabulka 3.5 Nastavení daní ) Pokud je aktivován neplátce DPH, tak sazby daní v P-režimu / Daňové hladiny jsou automaticky převedeny na nulové hodnoty. Při programování položky zboží parametr PLU - daň hl. bude obsahovat pouze nulové hodnoty, tedy položku zboží (PLU) je možné přiřadit pouze do daňové hladiny s nulovou hodnotou. Při deaktivování neplátce DPH, tj při nastavení neplátce DPH na hodnotu ne - sazby daní budou obnoveny na výchozí hodnoty. Na účtenkách a v uzávěrkách neplátce DPH se netisknou daně. Informace o transakci zasílány finanční zprávě nebudou obsahovat žádné daně. To platí i pro dodatečné odesílání účtenek. 31

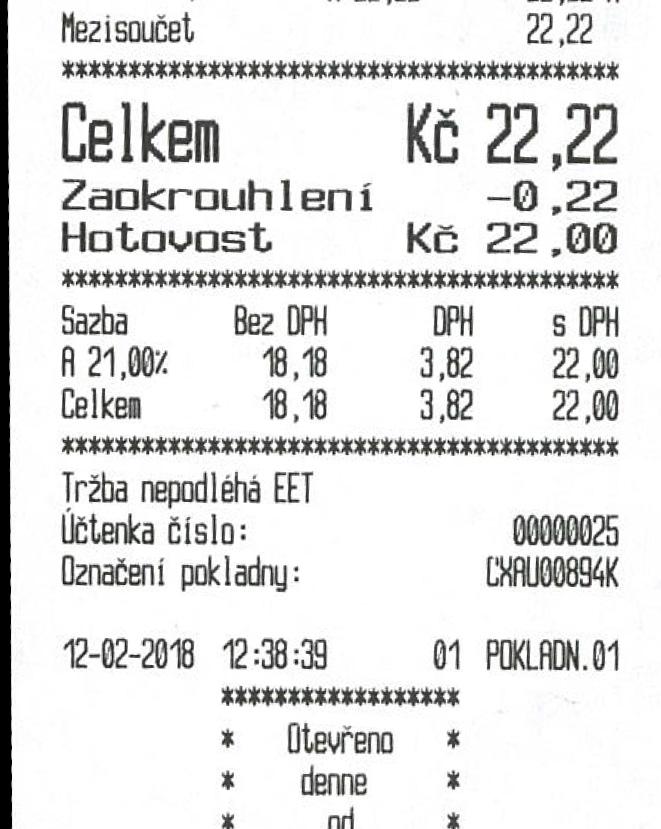

32 Programování pokladny Vzor účtenky neplátce DPH: MĚNY Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Meny V pokladně je možné přijímat platby v hotovosti i v cizí měně. Pro tento účel slouží menu pro nastavení měn, které obsahuje následující parametry: # Tabulka 3.6 Měny přechod po menu šipkami nebo Název parametru Základní nastavení Rozsah Popis Hl. měna-název Kč 3 znaky Programování názvu hlavní měny Hl. měna-des. m.* Počet desetinných míst hlavní měny Vedl. měna-název EUR 3 znaky Programování názvu vedlejší měny Vedl. měna-kurz Kurz vedlejší měny Vedl. měna-des.m.* Počet desetinných míst vedlejší měny EAN * způsob editace použijte šipky alebo SCALE UPOZORNĚNÍ: Některé parametry je možné programovat pouze po splnění určitých podmínek. Např. provedení denní Z uzávěrky (změna kurzu vedlejší měny), nebo provedením měsíční uzávěrky pro ostatní parametry. Při změně vedlejší (cizí) měny se v počítadle pro zásuvku pomíchají dvě cizí měny. Proto, pokud je tato hodnota pro vás důležitá, proveďte před změnou vedlejší měny výběr (viz TIP v kapitole Výběr hotovosti nebo šeků). 32

33 DAŇOVÉ HLADINY Programování pokladny Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Daňové hladiny Pokladna umožňuje pracovat se 4 úrovněmi daně z přidané hodnoty. Sazba daně a její typ je programovatelný. Sazby daňových hladin je nutno naprogramovat v souladu s platnou legislativou. Upozornění: Pro změnu daní je nutno provést Z denní a měsíční uzávěrky (zprávy). Viz kapitola Uzávěrky. Tabulka 3.7 parametry pro programování daňových sazeb Parametr Základní nastavení Rozsah Popis DAN-sazba Základní sazba 1. snížená sazba 2.snížená sazba Osvobozená sazba 0-100% Nastavení sazby daně DAN-typ* DPH * způsob editace použijte šipky nebo DPH, osvobozená Typ daně charakterizuje, zda jde o daň z přidané hodnoty nebo nezdanitelnou hladinu Poznámka: Daňová hladina nastavená na hodnotu 100% je neaktivní. PLU přiřazené k neaktivní daňové hladině není možné registrovat. Osvobození sazba je nastavená na hodnotu 0 a není modifikovatelná. HORNÍ TEXTOVÉ LOGO EAN Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Horní textové logo Pokladna umožňuje vytisknout na začátku účtenky až 9 řádků loga firmy (např.: Potraviny pod kaštanem, Děkujeme Vám, DKP apod.) Každý řádek umožňuje vytisknout 42 znaků normální šířky, nebo 21 znaků dvojité šířky. Znak dvojité šířky zadáte tak, že před znakem stisknete Na displeji se zobrazí znak ~, který indikuje, že následující znak bude dvojité šířky. 1. řádek loga ~E ~ L ~ C ~ O ~ M. Pro potvrzení (uložení) změny obsahu řádku loga stiskněte klávesu TOTAL (CELKEM), pro opuštění programování loga stiskněte tlačítko (MENU). Pokladna tiskne pouze řádky textového loga, které obsahují znaky (za znak se považuje i mezera). Prázdné řádky se na účtenku nevytisknou. Smazání celého řádku se provádí klávesou SLEVY. # Na přechod mezi jednotlivými řádky textového loga použijte šipky nebo SCALE 33

34 Programování pokladny DOLNÍ TEXTOVÉ LOGO Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Dolní textové logo Pokladna umožňuje vytisknout na začátku účtenky až 9 řádků loga firmy (např.: Otevřeno denně od.., Děkujeme Vám, apod.). Každý řádek umožňuje vytisknout 42 znaků normální šířky, nebo 21 znaků dvojité šířky. Znak dvojité šířky zadáte tak, že před znakem stisknete Na displeji se zobrazí znak ~, který indikuje, že následující znak bude dvojité šířky. # Na přechod mezi jednotlivými řádky textového loga použijte šipky nebo. Pro potvrzení (uložení) změny obsahu řádku loga stiskněte klávesu TOTAL (CELKEM), pro opuštění programování loga stiskněte tlačítko (MENU). Pokladna tiskne pouze řádky textového loga, které obsahují znaky (za znak se považuje i mezera). Prázdné řádky se na účtenku nevytisknou. Smazání celého řádku se provádí klávesou SLEVY. GRAFICKÉ LOGO Programování grafického loga v pokladně je možné realizovat pomocí komunikačního softwaru dostupném na stránky Parametry grafického loga: formát bmp bitová hloubka 1bit (černobílé, bez stupňů šedé) maximální rozměry loga 360 x 240 bodů (při nižším rozlišení grafické logo není pozměněné na maximální velikost) Tisk grafického loga je možné vypnout tlačítky začím je třeba potvrdit nastavení tlačítkem TOTAL. Pokud je nastaven tisk grafického loga na ano a logo nebylo naprogramováno, grafické logo se nevytiskne na účtenku. ELEKTRONICKÁ EVIDENCE TRŽEB-EET Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim EET EAN SCALE Tabulka parametry pro EET Menu Název podmenu Popis podmenu EET Nastavení Nastavení režimu prodeje Test spojení Jednorázový test, který se spouští při startu pokladny do provozu 34

35 Tabulka parametry pro programování nastavení EET Název podmenu Popis podmenu Parametre EET Nastavení Nastavení režimu prodeje Programování pokladny 1. Režim prodeje-běžný, Zjednodušený, Bez EET 2. ID provozovny 3. Mezní doba odezvy Volbu jednotlivých parametrů potvrdíte slačením tlačítka Total. Poznámka: Výběr režimu prodeje je vytištěn na účtence. EET Test spojení Test spojení slouží k ověření spojení se serverem EET a také na ověření správnosti zadaných parametrů. Tento test je třeba provést: Při prvním uvedení pokladny do provozu, nebo při změně parametrů pokladny (DIČ, ID provozovny, označení pokladny, certifikát) Test spojení na server EET provede několik pokusů na komunikaci s EET serverem. Při spuštění zkontroluje zda jsou naprogramovány DIČ, Označení pokladny, ID Provozovny a certifikát. Pokud test nebyl úspěšný, na displeji uživatele se zobrazí chybová zpráva o selhání spojení se serverem EET. Pokud test spojení proběhl úspěšně, na displeji uživatele se zobrazí zpráva: Test spojení OK, následně na to se vytiskne zpráva: Výsledky testu spojení na server EET, které obsahuje mimo jiné i počet úspěšných pokusů a doporučený čas nastavení Mezní doby odezvy. Test je možné přerušit klávesou CL Pokud stisknete tlačítko Total, přejdete opět do P - režimu. PROGRAMOVÁNÍ POKLADNÍKŮ Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Pokladníci Programování hesla pokladníka umožňuje naprogramovat heslo pro každého pokladníka, pomocí kterého se bude daný pokladník přihlašovat do pokladny, a tím využívat jednotlivé funkce pokladny. Po přihlášení konkrétního pokladníka bude na účtenkách vytištěno jeho jméno a také všechny provedené operace budou evidovány pod jeho jménem. 35

36 Programování pokladny Tabulka 3.8 parametry pro programování pokladníků Pokladna umožňuje evidovat finanční operace pro deset nezávislých pokladníků. Programování pokladníků se skládá ze šesti programovatelných údajů: Jméno Heslo X režim Oper. Z-mode Oper. P-mode Oper. T-mode ano ano ano ano 10 znaků 4 znaky ne ne ne ne Poznámka : Pokud bylo změněno jméno aktuálně přihlášeného pokladníka, je nutné provést odhlášení a opětovné přihlášení, aby se změna jména projevila na účtenkách. Není dovoleno aby dva pokladníci měli stejné jméno. SKUPINY ZBOŽÍ Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. 36 P-režim Skupiny zboží Pokladna Euro-50TEi CZ Mini má možnost naprogramovat 20 skupin zboží. (Co skupina zboží je a její příklad použití najdete v úvodní části manuálu v kapitole Základní pojmy ). Skupině zboží lze naprogramovat pouze název na 24 znaků nebo 12 znaků dvojité šířky. MĚRNÉ JEDNOTKY Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Měrné jednotky Ke každé položce zboží (PLU) je možné přiradit prodejní jednotku, která charakterizuje konkrétní zboží. Je možné naprogramovat 8 prodejních jednotek v rozsahu maximálně 3 písmen. Tabulka 3.9 základní předprogramované měrné jednotky Jednotka, číslor Popis Jednotka, číslo Popis 1 5 m 2 ks 6 m2 3 kg 7 láh 4 l 8 bal FUNKČNÍ TEXTY V této části je možné změnit popis REFERENČNÍ ČÍSLO zobrazený a tištení při zadávání čísla. Po zadání se nastavení potvrdí tlačítkem TOTAL (CELKEM). Při vymazaní textu se vytiskne prázdný řádek. Text je možné naprogramovat na 24 znaků nebo 12 znaků dvojité šířky.

37 POLOŽKY ZBOŽÍ Programování pokladny Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Položky zboží Na pokladně Euro-50TEi CZ Mini existuje možnost naprogramovat 2000 položek. Pro každou položku zboží je možné naprogramovat: Tabulka 3.10 parametry pro programování položek zboží Parametr Základní nastavení Rozsah Popis PLU-cena 0.00 max. 8 číslic Naprogramovaná cena položky zboží PLU-název max. 18 znaků Název položky zboží PLU-č. kód* max. 18 číslic Čárový kód položky zboží PLU-přízn.** Příznak položky zboží PLU-daň. hl.*** % (A) Přiřazení k daňové hladině PLU-DPT*** DPT01 Přiřazení ke skupině zboží PLU-jednot.*** Přiřazení k měrné jednotce PLU-linkPLU**** Číslo PLU, které se přilinkuje. PLU-jináCena*** ano ano, ne Možnost zadání jiné ceny než naprogramované PLU-popisní*** ne ano, ne Příznak, zda se jedná o popisnou položku. V tom případě se vytiskne název PLU, ale prodej neovlivní finanční počítadla. PLU-vr.obal*** ne ano, ne Příznak pro zařazení položky do kategorie vratných obalů (láhev, přepravka, sud,...). * čárový kód je možné zadat ručně, nebo i oskenováním pomocí skeneru čárových kódů ** pro vstup do programování příznaků položky zboží stiskněte klávesu TOTAL(CELKEM), nebo zadejte číselnou hodnotu příznaku pro dané PLU a potvrďte změnu klávesou TOTAL (CELKEM). Pokud chcete přeskočit programování příznaků stiskněte kláves *** způsob editace použijte šipky EAN SCALE nebo **** linkované PLU slouží, pokud s prodejem jednoho PLU (master PLU) chceme prodat i jiné PLU/linkované, například je to možné použít při různých akcích, kup PLU1 a k tomu dostaneš PLU5 s cenou X, nebo taktéž v případě vratného obalu (vratná láhev, přepravka, ). Jako hodnota se zadává číslo PLU v rozsahu , při nastavení na hodnotu 0 k položce zboží není přilinkováno žádné PLU. Není možné nalinkovat PLU samo na sebe! Poznámka: Položka zboží bez názvu, resp. přirazená k neaktivní daňové hladině je neaktivní (není možné ji naúčtovat). # TIP: Stisknutím nebo se přesouváte mezi stejnými parametry jednotlivých položek. Např. při programování názvu první položky zboží po stisknutí se automaticky přesunete na programování názvu druhé položky zboží. Při programování ceny položky podobným způsobem funguje i kláves PRICE (CENA), t. j. pokud při programování ceny pro první položku zboží stiskněte klávesu PRICE (CENA), automaticky přejdete na programování ceny druhé položky zboží. 37

38 Programování pokladny Tabulka 3.11 parametry pro příznak položek zboží Základní nastavení Popis Rozsah 01 Pořadové číslo daňové hladiny Příslušnost položky ke skupině zboží 01 Pořadové číslo měrné jednotky Číslo linkované PLU Prodej s jinou cenou 1 ano; 0 ne 0 Popisné PLU 1 ano; 0 ne 0 Vratný obal 1 ano; 0 ne Přechod na konkrétní položku zboží Pokud chceme změnit parametry například pro 25. položku, je to možné provést následujícím způsobem: Posloupnost kroků Nastavte pokladnu do P režimu na programování položek zboží, zobrazí se nastavení ceny pro první položku zboží: Zadejte číslo položky, na kterou chcete přejít, v našem případě 25 a stiskněte tlačítko (PLU) Pokladna přejde na programování ceny pro 25. PLU Displej obsluhy 0001.PLU-cena 0001.PLU-cena 0025.PLU-cena SLEVY Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Slevy Tabulka 3.12 parametry pro programování slevy. Název parametru Základní nastavení Rozsah Popis 1.sazba % slevy 0,00 0,00-100% Naprogramovaná hodnota procentuální slevy 2.limit % slevy 0,00 0,00-100% Limit pro ruční zadání slevy během prodeje Parametr Limit procentuální slevy určuje i možnost použití hodnotové slevy. To znamená, že pokud chcete zakázat použití hodnotových slev, je třeba nastavit limit procentní slevy na hodnotu 0. 38

39 Programování pokladny SYSTÉMOVÉ PARAMETRY Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Sys. parametry # Tabulka 3.13 Systémové parametry přechod po menu šipkami nebo Menu SKR.* Název podmenu Popis podmenu Sys.parametry 1 Nastavení Nastavení vyberu úložiště nebo vyhledávání EAN 2 Datum a čas Programování data a času 3 Testy Základní testy pokladny, je přidán test pro ethernet 4 Inicializace DB** Vymaže všechny naprogramované údaje a pokladnu vrátí do základního nastavení 5 Verze programu Pokladna zobrazí na displeji aktuální verzi SW v pokladně. 6 Export Export databáze pokladny (všech naprogramovaných dat) na paměťové media (USB FLASH disk a interní paměť) 7 Import Import databáze (PLU, DPT, pokladníci, daně, měrné jedn., přiražky / slevy, text. logo, graf. logo) z USB FLASH disku do pokladny. * zkratky se používají pro rychlejší navigaci v menu ** více informací v kapitole Inicializace DB Tabulka Parametry pro programování Nastavení: Parametr Rozsah Šetr. režim (min.)* 0 POS ID (01-99) 01 Vyhledávaní EAN podle čísla PLU podle části EAN Interní Výběr úložiště Externí - privátní - sdílené *Poznamka: Tato funkčnost momentálně není aktivní VÝBĚR ÚLOŽIŠTĚ Sys. parametry - Nastavení - Výběr uložiště V tomto menu je možné zvolit výběr úložiště, na kterém provedeme export dat, nebo ze kterého provedeme import dat do paměti pokladny. Výběr uložiště: -Interní: při daném nastavení, export dat zrealizujeme na interní FLASH paměť. V paměti se vytvoří adresář se sériovým číslem pokladny. 39

40 Programování pokladny -Externí: privátní- při daném nastavení, export dat zrealizujeme na externí USB FLASH disk. Na USB FLASH disku se vytvoří adresář se sériovým číslem dané pokladny. Import dat v tomto případě lze provést pouze pro konkrétní pokladnu, tedy pokladnu, na které byl proveden export. sdílené- při daném nastavení, export dat zrealizujeme na externí USB FLASH disk. Na USB FLASH disku se vytvoří obecný adresář např.: [00]. Import dat v tomto případě se může provést na všechny pokladny, jedná se např. o jednotné nastavení PLU, DPT, atd pro všechny pokladny. Poznámka: Export a import dat se nachází v P režimu - Sys. parametry. EXPORT A IMPORT Export Funkce Export slouží pro uložení dat z pokladny na USB FLASH disk a internou paměť. Tuto funkci můžete použít pro zálohování položek zboží, skupin zboží, pokladníkú, daní, měrných jednotek, přir.- slev, text. graf. loga, resp. v případě upgrade SW v pokladně pro zálohování a následné obnovení dat. Na výše zmíněné paměťové media lze zálohovat i elektronický žurnál pokladny Sys. parametry Export Můžete si vybrat, zda chcete zálohovat pouze položky zboží (PLU), nebo všechna data (DPT, Měrné jednotky,plu, Přirážky a slevy, Daňové hladiny, Textové logo). Export Položky zboží Export Všechno V případě úspěšného exportu položek zboží se na USB FLASH disk a nebo internou paměť vytvoří níže uvedené soubory, které je možné editovat pomocí programu, který si můžete stáhnout z Po uložení změn v souborech můžete následně importovat data zpět do pokladny. Pokud si vyberete možnost Export-Všechno, na paměťové kartě se vytvoří následující soubory: DEVICE.EDF - periferie DPT.EDF - skupiny zboží EET SETTING.EDF FUNCTEXT.EDF - funkční texty LOGO.BMP - grafické logo MEASUNIT.EDF - měrné jednotky OPERATOR.EDF pokladníci PLU.EDF - položky zboží SURDISC.EDF - přirážky a slevy SYSPARAM.EDF - sys. parametry TAXGROUP.EDF - daňové hladiny TEXTLOGO.EDF -horní textové logo TRAILLOG.EDF dolní textové logo, a další. Upozornění: Pokud na paměťovou kartu už byla zálohována data z pokladny, dalším exportem budou přepsána a nenávratně ztracena. 40

41 Programování pokladny Import Funkce Import slouží pro načítání dat z USB FLASH disku, z FLASH paměte do paměti pokladny. Tuto funkci můžete použít pro obnovení položek zboží, např. v případě upgrade SW v pokladně. Sys. parametry Import Import Položky zboží Pro úspěšný import položek musí na USB FLASH disku, na FLASH paměti být soubory DPT.EDF, LOGO. BMP, MEASUNIT. EDF, OPERATOR.EDF, PLU.EDF, SURDISC.EDF, TAXGROUP.EDF, TEXTLOGO. EDF, TRAILLOG.EDF a jiné, které byly vytvořeny exportem z pokladny nebo pomocí programu stáhnutého z Funkci Import můžete použít i pro převod ostatních dat z USB FLASH disku do pokladny. SPRÁVA Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Správa Zahájení provozu je třeba provést při uvedení pokladny do provozu. Maže počítadla, celý žurnál a exportovány údaje. Ukončení provozu Ukončí činnost pokladny, to znamená, není možné na pokladně dále účtovat, do žurnálu se data neukládají. Je možné provést zálohu žurnálu. Deinicializace Dostává pokladnu do stavu neinicializovaný, čili jako když je nová s tím rozdílem, že naprogramované údaje v P-režimu (prodejní položky, textové logo...) zůstávají zachovány. Smazání žurnálu Slouží k uvolnění místa v interní paměti pokladny. Paměť žurnálu- Zobrazí informaci o volném místě v interní paměti pokladny. Tovární nastavení Provede obnovení do továrenského nastavení (factory reset). Vymaže všechny údaje na pokladně včetně certifikátů a privátního klíče. Tuto operaci je možné spustit pouze pokud je pokladna ve stavu neinicializovaný. Kroky k realizaci továrního nastavení: -Tovární nastavení (P-režim-Správa) -potvrdíme klávesou TL (total) -na otázku pokladny: Továrni nastav. ano=st, ne=jiné -stlačite kláves ST (subtotal) -na displeji pokladny se zobrazí zpráva: továrni nastav. provedení -tuto zprávu potvrdite klávesou TL (total) # 41

42 Programování pokladny -na displeji pokladny se zobrazí zpráva: inicializace OK vypněte pokl. -na základě této informace pokladnu vypnete Aktualizace SW slouží pro aktualizaci SW pokladny z USB FLASH paměti. MASTER RESET (MRS) Slouží k vykonání reset - u pokladny v případě různých problémů, když pokladna se dostane do poruchového stavu. MRS vymaže naprogramované údaje a nastavení pokladny. Veškeré finanční údaje a počítadla zůstanou zachovány. # Master reset je možné vyvolat podržením klávesy šipka vlevo během zapínání pokladny. Důležité upozornění: Před provedením MRS důrazně doporučujeme provést zálohu naprogramovaných údajů a nastavení pokladny! To je možné provést exportem dat (do interní paměti nebo na připojení USB FLASH disk), případně PC programem Euro2 A. NASTAVENÍ SÍTE Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Nastavení síte # Tabulka Nastavení síte-přechod po menu šipkami nebo. Menu Názov podmenu Nastavení síte LAN WI-FI Tabulka Parametry pro programování LAN Parameter Základní nastavení Použití DHCP ano/ne TCP port Jméno hosta E50i_xxx(sériové číslo pokladny) Primárni DNS Sekundární DNS MAC adresa

43 Programování pokladny Statická IP Maska podsítě Výchozí brána toto nastavení je dostupné pouze pokud DHCP je nastaveno na ně toto nastavení je dostupné pouze pokud DHCP je nastaveno na ně toto nastavení je dostupné pouze pokud DHCP je nastaveno na ně Mapa WI-FI WI-FI.. Vypnout / Zapnout Vyhledávání sítí Uložené sítě Info o připojení Smazat sítě Nalezené sítě Název síte Kvalita signálu Zabezpečení IP adresa Připojit ručně Název sítě Zabezpečení Žádné WPAPSK WPAEnterprise Smazat sítě - touto položkou se vymažou všechny uložené sítě v pokladně: Smazat sítě? Ano=ST, ne=jiné. Uložené sítě - zde lze smazat právě zobrazenou WIFi síť. Uložené sítě stiskem klávesy se zobraí text Smazat síť? Ano=ST, ne=jiné. Přes displej operátora budete obeznámení o probíhajícím procesu připojení, odpojení nebo vyhledávání. Na výzvu pokladny v určité fázi práce zadáte buď login nebo heslo. Poznámka: Při zapnutí pokladny (pokud byla dříve připojena na nějakou wi-fi síť) se pokusí připojit na tutéž síť. Při úspěšném připojení se daná síť automatický ukládá do seznamu uložených síti. V případě že WI-FI je vypnutá, nejsou zobrazovány další položky menu 43

44 Programování pokladny PERIFÉRIE Poznámka: Před zahájením programování si nejdříve přečtěte část Všeobecný postup při programování v P režimu, která se nachází na začátku kapitoly Programování pokladny. P-režim Periférie V tomto menu můžete nakonfigurovat parametry pro periférie, jak jsou např. skener čárových kódů a elektronické váhy. # Tabulka 3.14 Periférie přechod po menu šipkami alebo Parametr na- Základní stavení Menu SKR.* Název podmenu Popis podmenu Periférie 1 Skener Parametry a komunikační port pro komunikaci se skenerem 2 Váhy Parametry a komunikační port pro komunikaci s váhami 3 Plateb. terminál Parametry a komunikační port pro komunikaci s plateb. termináleml 4 PC** Umožňuje nastavení portu pro komunikaci s PC * zkratky se používají pro rychlejší navigaci v menu ** pokud nepoužíváte komunikaci s PC, doporučujeme nastavit port na žádný, čímž se zvýší výdrž pokladny při práci na baterii. Tabulka 3.15 parametry pro programování skeneru Rozsah Zakončovací znak * CR LF CR LF, CR, LF Komunikační port * žádný žádny, Port 1, Port 2 * způsob editace použijte šipky alebo Tabulka 3.16 parametry pro programování vah Popis Parametr Základní nastavení Rozsah Popis Typ vah * Morcan, MARTES T Morcan, MARTES T, Euro, MARTES M, Macca K, DIBAL, Motex R, Mettler Toledo, ACOM, CAS Morcan TP2 Komunikační port * žádný žádný, Port 1, Port 2 EAN EAN * způsob editace použijte šipky alebo SCALE SCALE Koncový znak pro snímač čárových kódů Komunikační port pro snímač čárových kódů Komunikační protokol elektronických vah Komunikační port pro elektronické váhy 44

45 Tabulka 3.17 parametry pro programování platebního terminálu Parametr Typ platebního terminálu ATOS NVIC EAN Rozsah ATOS NVIC GPE Ingenico CZ ECR3 BULL SK Firstdata I5100 Sonet Spire CZ Ingenico B2 CZ SCALE Popis Programování pokladny Komunikační protokol platebního terminálu Komunikační port * žádný žádný, Port 1, Port 2 Komunikační port pro platební terminál * způsob editace použijte šipky alebo Tabulka 3.18 parametry pro programování portu PC na- Základní stavení Parametr Základní nastavení Rozsah Popis PC port USB port USB port, žádný Komunikační port pro PC PŘECHOD LETNÍHO ČASU NA ZIMNÍ ČAS Pokladna provádí automatický přechod z letního času na zimní a naopak bez oznámení. Proto není nutné v daných obdobích čas měnit manuálně. ZMĚNA ČASU A DATUMU - přejděte do P-režim - Sys.parametry - Datum a čas - zadejte korektní datum ve formátu DD-MM-RR - zadejte koretkný čas ve formátu HH-MM Poznámka: Měnit čas zpětně je možné jen za předpokladu, že čas, který chcete nastavit nepřesáhne čas poslední vytvořené účtenky. V opačném případě pokladna nedovolí čas změnit. Pokud je nový datum a / nebo čas starší než je čas poslední účtenky v kase, tak vypíše na displeji oznámení: Min. datum a čas s uvedením data a času poslední účtenky. V případě, že byla účtenka vytvořena před méně než 1 hodinou, je třeba počkat tak alespoň 1 hodinu aby bylo možné čas změnit. AUTOMATICKÁ AKTUALIZACE ČASU Automatická aktualizace času se zrealizuje, pokud pokladna je připojena na internet. Provádí se každých 24 hodin od poslední úspěšné synchronizace. Podmínky úspěšné aktualizace: - jestliže se čas po aktualizaci posouvá do zadu musí být novější než poslední čas zaznamený v EJ, - pokud se posouvá dopředu - proběhne synchronizace vždy úspěšně. V případě neúspěšné aktualizace: - aktualizace se provede znovu po 5 min. V případě manuální změny času: - po potvrzení se hned vykoná i synchronizace času, - pokud obsluha změní čas dopředu - nejbližší úspěšná synchronizace proběhne až po splnění podmínky: 45

46 Programování pokladny čas ze serveru je novější než poslední čas zaznamenaný v EJ. - totéž platí i pro MRS a SUPER MRS (úspěšnost aktualizace podmíněná opětovným připojením k internetu, a zároveň posledním záznamem v EJ) PROGRAM EURO2A K pokladně Euro-50TEi Mini CZ je dodáván program Euro2A, který slouží k přípravě údajů pro programování pokladen Euro-50TEi Mini CZ, jejich nastavení a správu uzávěrek. Umožňuje jednoduchou a pohodlnou úpravu a pčenos všech programovatelných údajů pokladny (od nastavení systémových příznaků, přes loga až po programování prodejních položek PLU a skupin zboží) z PC do pokladny, umožňuje zálohování údajů pokladny, zpracovává údaje o prodeji a má mnoho dlaších užitečných funkcí. Nejnovější verzi programu Euro2A si můžete stáhnout a nainstalovat z internetové stránky: -Uživatelský program Euro2A 46

47 OBSLUHA POKLADNY V REGISTRAČNÍM REŽIMU

48 Obsluha pokladny v registračním režimu V následujících kapitolách jsou popsány funkce pokladny, které můžete využívat v registračním režimu. V tomto režimu si pokladna uchovává všechny finanční operace. Všechny níže popsané funkce (kromně vkladu/výběru) si můžete nejprve vyzkoušet v tréninkovém režimu bez uchovávaní finančních údajů v pokladně. STAVY A FUNKCE, KTERÉ JE NUTNO POZNAT PŘED ZAČÁTKEM ÚČTOVÁNÍ Pokud jsou na klávese dvě funkce, funkce v dolní části klávesy se zvolí přímým stisknutím, při výběru horní funkce je nutno před vlastním stisknutím přidržet klávesu (SHIFT). Upozornění na chybu klávesa SMAZAT Při chybném použití funkční klávesy nebo při překročení rozsahu účtování se na displeji se zobrazí popis chyby. Popis chyby odstraníte stisknutím kláves CLEAR (ZMAZAT). Potom zadejte správné údaje. Klávesy pro určení platby HOTOVOST, ŠEK a KREDIT Všechny obchodní transakce jsou ukončeny stisknutím některé z kláves pro určení platby, resp. jejich kombinací. Podle způsobu zaplacení účtu (v hotovosti, kreditní kartou, šekem apod.) transakci ukončíme stisknutím jedné z kláves TOTAL (HOTOVOST), CREDIT(KREDIT), nebo CHECK (ŠEK). Před samotným stisknutím tlačítka pro určení platby, je možné zadat hodnotu, kterou chce zákazník zaplatit danou platbou. Pokud je zadána hodnota menší než požadovaná částka, pokladna vyzve k doplacení dlužné sumy (možnost kombinovat jednotlivé platby), v opačném případě pokladna zobrazí částku, kterou je nutno vydat. Při platbě kreditní kartou nebo šekem se tato platba ani hodnota účtenky pro zaplacení nezaokrouhlí. Poznámka: Mezisoučet se průběžně zobrazuje nezaokrouhleně. Přihlašování pokladníka Při přihlašování pokladníka se volí název účtu pokladníka tlačítky #. Po zvolení pokladníka, se potvrdí pokladník tlačítkem TOTAL (CELKEM) a pokladna vyzve pokladníka k zadání přístupového hesla. Po zadání hesla, klávesou TOTAL (CELKEM) se potvrdí heslo a po úspěšném přihlášení se pokladna přepne do registračního režimu. Pokud bylo zadáno nesprávné heslo, pokladna upozorní uživatele na tuto skutečnost. Změna pokladníka r* t DPT Změna pokladníka se uskuteční odhlášením z hlavního menu pokladnice a následným přihlášením se. Do hlavního menu se dostanete opakovaným stisknutím tlačítka. Na displeji operatora se zobrazí text: HLAVNÍ MENU. Odhlášení sa uskuteční stlačením tlačidla (MENU). Zobrazí se správa Odhlášen. Po odhlášení třeba postupovat s přihlášením pokladníka jak je popsané v předchozí části. MENU REGISTRAČNÍHO REŽIMU Do tohoto menu vstoupíte z registračního režimu (z režimu prodeje) stisknutím klávesy (MENU). Opakovaným stisknutím tlačítek nebo se pohybujete po jednotlivých položkách menu, které jsou blíže # popsány v Tabulce 4.1 a následujících kapitolách. Stisknutím klávesy TOTAL (CELKEM) vstoupíte do vybrané položky menu, resp. provedete danou funkci pokladny. 48

49 Tabulka 4.1 Struktura menu registračního režimu Režim ZKR.* Název menu Popis menu Registrační režim 1 Prodej Režim prodeje Obsluha pokladny v registračním režimu 2 Vklad hotovosti Vklad hotovosti, např. na začátku dne 3 Výběr hot./šeků Výběr hotovosti, resp. šeků 4 Vrácení Vrácení zboží (refund) 5 Žurnál Tlač kopii účtenky a vykonaní zálohy žurnálu 6 EET Odeslání účtenek 7 WI-FI * zkratky se používají pro rychlejší navigaci v menu Práce s WI-FI (zapnout, vypnout), získané info o připojení síte (názov síte, kvalita signálu v %, zabezpečení a IP adresa Poznámka k WI-FI: WI-FI- dané menu nám umužňuje WI-FI zapnout nebo vypnout a zjistit informace o připojené síti následovně: název sítě, kvalita signálu v %, zabezpečení a IP adresa. Zapnutí WI-FI znamená že pokladna se pokusí připojit na poslední použitou síť. Vypnutí znamená odpojení se od sítě. Menu Žurnál obsahuje: Tisk kopie Zálohování Tisk kopie - umožňuje vytisknout kopii účtenky podle: čísla účtenky (jen prodejní účtenky) podle datumu a času (prodejní účtenky a nefiskální dokumenty) referenčního čísla Zálohování slouží k vykonání zálohy žurnálu na USB FLASH disk, který musí být připojen k pokladně. Menu EET obsahuje: Odeslání účtenek (dodatečné odeslání účtenek) Poslední účtenka Dodatečné posílání účtenek. Dodatečné posílání účtenek použijte: pokud máte neodeslány účtenky, které vznikly v důsledku výpadku spojení se serverem EET, nebo jiného problému s připojením na internet - v běžném režimu pokud jsou účtenky vystaveny v zjednodušeném režimu. Dodatečné posílání účtenek je možné spustit v R-režimu - EET - Odeslání účtenek. Odesílá všechny neodeslané účtenky a proces odesílání účtenek můžete přerušit klávesou (CL). Uživatel je o neodeslaných účtenkách také informován upozorňující zprávou s možností okamžitého odeslání všech neodeslaných účtenek klávesou SUBTOTAL (ST). Výsledek odeslání účtenek je možné ověřit vytištěním zprávy o odeslání účtenek, která se nachází v menu EET. Poslední účtenka. Položkou menu Poslední účtenka v menu EET se na papírové pásce vytiskne Informace o stavu přenosu poslední účtenky na EET. Tato informace obsahuje zprávu o stavu přenosu poslední účtenky na server EET. 49

50 Obsluha pokladny v registračním režimu Obsahuje číslo poslední účtenky, režim práce, informaci, zda byla účtenka zaevidována na EET, nebo ne, kdy byla přijata účtenka na EET, jakož i počet upozornění s textem upozornění. POSTUPY PŘI ÚČTOVÁNÍÍ 1 Základní postupy při účtováni Upozornění: Zkoušení účtování položek realizujte v T režimu. Pokud budete chtít znulovat hodnoty GT (aktualizují se pouze v R režimu), je nutné provést servisní zásah na pokladně. 1) Přihlašte se heslem pokladníka 2) Pokladnu přepněte do registračního režimu R (tréninkového režimu T ) 3) Zadejte kód prodávané položky 4) Stiskněte klávesu (PLU) 5) Opakujte bod č. 3 a 4 pro všechny položky, které chcete zaúčtovat 6) Pokud jste zaúčtovali všechny položky, stiskněte klávesu SUBTOTAL (MEZISOUČET). Na displeji se zobrazí celková hodnota prodeje s daní 7) Oznamte částku zákazníkovi 8) Zadejte částku, kterou Vám zákazník dal a stiskněte odpovídající klávesu typu platby: TOTAL (HOTOVOST), r* CREDIT (KREDIT), nebo t CHECK (ŠEK). DPT 9) Na displeji se zobrazí částka, kterou máte zákazníkovi vrátit, v případě že je požadovaná suma menší než obdržená částka 10) Odtrhněte účtenku a podejte ji zákazníkovi současně s vydanými penězi 3, , Obrázek 4.1 Vzorová účtenka nákupu: 1 hlavička (logo) účtenky, 2 identifikační údaje majitele provozu a provozovny 3 datum 4 čas, 5 číslo pokladny a číslo účtenky, 6 jméno pokladníka, 7 název zboží 14 8 přiřazená daňová hladina, 9 prodané množství a jednotková cena, 10 - prodejní cena položky 11- režim práce, kterou zvolí pokladník 12 - FIK - fiskální identifikační kód vytvořen systémem správce daně 13 - BKP - bezpečnostní kód poplatníka 14 - PKP - Podpisový kód poplatníka, který se bude tisknout na účtenku v případě offline režimu. 50

51 Obsluha pokladny v registračním režimu Při zahájení účtování účtenky pokladna kontroluje, zda jsou naprogramované parametry jako DIČ, označení pokladny a ID Provozovny. Kontroluje i naprogramování certifikátu do pokladny. Účtenku s FIK pokladník odevzdá kupujícímu pokud byla úspěšně odeslána na server EET. Účtenku s PKP pokladník odevzdá kupujícímu pokud došlo k výpadku internetového spojení, nebo ak účtenka byla vydána v zjednodušeném režimu. FIK - Fiskální identifikační kód - je to jednoznačný identifikátor vytvořený systémem správce daně potvrzující zaevidování tržby na základě datové zprávy poplatníka. Je to číselný kód, který vám vygeneruje server daňové správy ihned po vašem odeslání datové zprávy o přijetí platby. Obvykle jej obdržíte do 2 sekund po odeslání údaje o přijaté platbě, a objeví se i na účtence, kterou dáváte k dispozici zákazníkovi. BKP - Bezpečnostní kód poplatníka vytvořený poplatníkem prokazuje jednoznačnou vazbu mezi poplatníkem a účtenkou; nachází se na každé účtence (zda bylo spojení se serverem EET, nebo nebylo) PKP - Podpisový kód poplatníka, který se bude tisknout na účtenku v případě offline režimu. Poznámka: Pokud účtenka nebyla odeslána na server EET, tak bez ohledu na to, zda je účtenka vydána v běžném nebo v zjednodušeném režimu se odpočítává čas na displeji pokladníka na povinné odeslání účtenky na server EET. Na displeji se objeví odpočítávání času (v hodinách, pokud se jedná o běžný režim práce - 48 hodin) a ve dnech (pokud se jedná o zjednodušený režim práce - 5 dny). V tomto časovém intervalu je nutné zaslat účtenku na server EET. Pokud uplyne doba, na displeji se zobrazí! 00h Pokud nejsou odeslány účtenky, nedá se naprogramovat nový certifikát a ani změnit certifikát s výjimkou případu, že naprogramován certifikát již expiroval. Vypnutí odeslání konkrétní účtenky na server EET V režimu prodeje Běžný vypnutí odeslání bude umožněno pouze v rámci rozblokované účtenky před první platbou stisknutím kombinace kláves onebo stisknutím klávesy F12 na externí klávesnici. Z toho vyplývá, že tento úkon nebude možné provést ještě před zahájením vydávání účtenky. Nastavení vypnutí odeslání účtenky na server bude platit pouze pro tuto jedinou účtenku. Poznámka: Jednotlivými stisky o se bude přepínat mezi neodesláním a odesláním dané účtenky na server EET. Vypnutí odeslání konkrétní účtenky způsobí, že se neodešle účtenka na server EET účtenka nebude ukládat do seznamu neodeslaných účtenek (pro dodatečné odeslání účtenky) nebudou tlačit následující informace na účtence: označení a hodnotu FIK označení a hodnotu BKP označení a hodnotu PKP řádek s popisem režimu, ve kterém byla účtenka evidována ( Tržba evidovaným v běžném režimu nebo Tržba evidován v zjednodušeně režimu ) nahradí řádkem Tržba nepodléhá EET, i přesto, že odeslání účtenky bude vypnuto. Všechny vydané prodejní účtenky, kromě účtenek vydaných v T režimu se započítají do fiskálních (daňových) počítadel pokladny. Režim prodeje Bez EET V režimu prodeje Bez EET celý proces v R režimu probíhá tak, jako by byla pokladna nastavena na režim prodeje Běžný režim. 51

52 Obsluha pokladny v registračním režimu V režimu Bez EET pokladna nebude posílat účtenky na EET server nebude ukládat účtenky do seznamu neodeslaných účtenek (pro dodatečné odeslání účtenky) nebude kontrolovat a vyžadovat naprogramování certifikátu a hodnoty ID provozovny nebude vyžadovat provedení testu spojení na EET při každém zapnutí pokladny se na dipsleji operátora objeví zpráva: Odesílání na EET není zapnuto! Jedná se o informaci uživatele pokladny, že pokladna pracuje v režimu bez odesílání na EET. Zpráva bude zobrazena po dobu 2s, ale bude ji možné přerušit stisknutím tlačítka. Poznámka: Zobrazující se zpráva na displeji Odesílání na EET není zapnuto! slouží jako případná připomínka pro majitele pokladny na kontrolu povinnosti odesílání účtenek na server EET. Při uvedení pokladny do provozu na displeji operátora se objeví zpráva s dotazem zapnutí nebo vypnutí odesílání účtenek na server EET: Odesílám na EET? Ano = 1, ne = 2 - po stisknutí tlačítka 1 nebo 2 se na účtenku vytiskne informace o zvoleném režimu prodeje (běžný, zjednodušený, Bez EET). I v režimu Bez EET dochází k oznámení neodeslaných účtenek, které vznikly v době kdy pokladna byla v režimu prodeje- běžném nebo zjednodušeném. V případě, že pokladna je nastavena v režimu prodeje Bez EET, ale předtím nebyly odeslány účtenky z běžného nebo zjednodušeného režimu, pokladna zobrazí na displeji operátora čas do odeslání účtenek, tedy max 48 hodin. Vzor vytištěné účtenky z pokladny při režimu prodeje: Bez EET Evidence režimu prodeje Poznámka: Pokud na pokladně je nastaven režim prodeje Bez EET, nebude možné stisknutím kombinace kláves opřepínat (zapínat / vypínat) odesílání aktuální účtenky na server EET, pokladna v takovém případě na dispeji operátora zahlásí chybu. 52

53 PRODEJ ZBOŽÍ POMOCÍ POLOŽEK ZBOŽÍ PLU Obsluha pokladny v registračním režimu Položkám zboží jsou přidělena čísla (čísla PLU), např. máslo RAMA-5, mléko polotučné-23, Rum-189 apod. V pokladně jsou pod jednotlivými čísly PLU naprogramovány údaje o zboží název, cena, přiřazení ke skupině zboží apod. Zadáním čísla PLU a stisknutím klávesy (PLU) se údaje automaticky vyhledají v databázi položek zboží a zaúčtují se. Základní účtování pomocí PLU Příklad: Zákazník si koupí Sýr Encián s cenou 27,00 Kč a Máslo Flóra s cenou 31,20 Kč: Posloupnost kroků Displej obsluhy Účtenka 1 2 Opakované účtování položky 1*Sýr Encián *Máslo Flóra Mezisoučet Hotovost Kč Sýr Encián 1*27.00 =27.00 A Máslo Flóra 1*31.20 =31.20 A Mezisoučet Celkem Zaokrouhlení Hotovost Zdanit. A Bez DPH A DPH A 19.00% 9.26 Prodej celkem Bez DPH celkem DPH celkem 9.26 Příklad: Zákazník si koupí jeden sýr (položka číslo 1: Sýr Encián s cenou 27,00 Kč), který je již naúčtován, a rozhodne se, že si koupí i druhý kus: Posloupnost kroků Displej obsluhy Účtenka 1 1*Sýr Encián *Sýr Encián Mezisoučet Kč Hotovost Kč Sýr Encián 1*27.00 =27.00 A Sýr Encián 1*27.00 =27.00 A Mezisoučet Celkem Hotovost Zdanit. A Bez DPH A DPH A 19.00% 8.62 Prodej celkem Bez DPH celkem DPH celkem

54 Obsluha pokladny v registračním režimu Násobení množství PLU Příklad: Zákazník kupuje 12 kusů sýru Encián (PLU č. 1) s naprogramovanou cenou 27,00 Kč. Posloupnost kroků Displej obsluhy Účtenka * 12*Sýr Encián Sýr Encián 12*27.00 = A Prodej PLU s jinou než naprogramovanou cenou Pokladna může být naprogramována tak, že pro účtování pomocí položek zboží je možné použít cenu naprogramovanou nebo zadanou z klávesnice (viz kapitola Programování pokladny Položky zboží). Zákazník dostal speciální cenu, ale dané PLU má již cenu naprogramovanou. V následujícím příkladu PLU č. 2 má naprogramovanou cenu 31,20 Kč ale speciální cena je 28,50 Kč. Posloupnost kroků Displej obsluhy Účtenka 28,50 2 CENA * Máslo Flóra Máslo Flóra 1* A Prodej násobného počtu PLU s jinou než naprogramovanou cenou Příklad: Zákazník kupuje 12 kusů položky Sýr Encián (PLU č. 1 s cenou 27,00 Kč). Při tomto množství dostane speciální cenu 25,00 Kč zadanou z klávesnice. (Jednotkovou cenu můžete násobit i desetinným číslem (1,5; 0,125; a pod.). Násobení čísly s desetinnou částí se používá pro přímý prodej váženého zboží (maso, zelenina, saláty a podobně), kde je určena jednotková cena (například za 1 kg, za 100g, apod.). Posloupnost kroků Displej obsluhy Účtenka 12r* 12* Sýr Encián 12*25.00 = A Cena *Sýr Encián Účtování dvakrát násobené ceny pomocí PLU Příklad: Naprogramovaná cena na metr čtvereční koberce je 32,00 Kč (příklad PLU č.3 Koberec). Zákazník kupuje 3 5 metrů čtverečních Posloupnost kroků Displej obsluhy Účtenka 3 r* 5r* 3*5* Koberec 3 r* 3*5* Koberec *5*32.00 = A Je možné použít i ruční zadání ceny, postup byl uveden v kapitole Prodej PLU s jinou než naprogramovanou cenou. 54

55 Obsluha pokladny v registračním režimu DALŠÍ MOŽNOSTI PRODEJE Prodej linkovaných položek Pokud má prodané PLU k sobě naprogramovánu i linkovanou položku (obal, přepravka, akční zboží,...), pokladna automaticky pokračuje v prodeji přilinkované položky. (viz kapitolu Programování pokladny Položky zboží) Pravidla platná pro účtování linkovaných položek: Zrušením linkující položky z nákupu se automaticky zruší i přilinkovaná položka Vrácením linkující položky se automaticky zaúčtuje i vrácení přilinkované položky. Přilinkovaná položka se zaúčtuje se stejným množstvím jako linkující položka. Zaúčtování slevy na linkovanou položku se neprojeví na přilinkované položce, ale pouze na hlavní PLU Cena linkující položky zadaná z klávesnice se neuplatní u přilinkované položky. Účtování vratných obalů Při programování vratného obalu je nutno nastavit příslušný příznak (PLU vr. obal ano), více v kapitole Programování pokladny Položky zboží. Následně je možné danou položku zboží přilinkovat k jiné. Příklad: Zákazník kupuje Pivo Šariš 12% (PLU č. 4 s cenou 18,70 Kč), položce zboží č. 4 je přilinkována PLU č. 100 (Láhev s cenou 4,00 Kč): Posloupnost kroků Displej obsluhy Účtenka 4 1*Láhev 4.00 Mezisoučet Kč Hotovost Kč Pivo Šariš 12% 1*18.70 =18.70 A Láhev 1*4.00 =4.00 G Mezisoučet Celkem Zaokruhlení Hotovosť Poznámka: V prvním kroku se na displeji na krátkou chvíli nejdříve zobrazí informace o prodeji piva, vzápětí se zobrazí informace o prodeji přilinkované položky (láhve). 55

56 Obsluha pokladny v registračním režimu Účtování zboží pomocí čárového kódu prodej nasnímáním čárového kódu K pokladně je možné připojit snímač čárových kódů. Prodej zboží pomocí tohoto snímače spočívá v jednoduchém nasnímání čárového kódu z obalu zboží. Pro správnou funkčnost snímače čárového kódu s pokladnou je nutno naprogramovat parametry snímače a pokladny (viz. Programování pokladny Periférie). Příklad: Prodej 3 ks zboží pomocí snímače čárových kódů: Posloupnost kroků Displej obsluhy Účtenka 3r* 3* Máslo Rama zesnímání čárového kódu 3* Máslo Rama *34.90 = A Poznámka: Čárový kód musí být naprogramován pro dané PLU prodej zboží ručně zadaného čárového kódu V nutných případech, kdy nastane porucha snímače čárového kódu, nebo čárový kód není možné skenerem přečíst, je možné provést prodej zboží ručním zadáním čárového kódu přímo přes klávesnici. Příklad 1: Prodej jednoho zboží s čárovým kódem : Posloupnost kroků Displej obsluhy Účtenka Pivo 1*12.40 =12.40 A 1* Pivo 12% Příklad 2: Prodej 5 kusů zboží s čárovým kódem : Posloupnost kroků Displej obsluhy Účtenka 5r* 5* Pivo 5*12.40 =62.00 A 5* EAN EAN 5*Pivo 12% Zadání množství pomocí připojených elektronických vah Pokladna Euro-50TEi Mini CZ je schopna načítat hmotnost váženého zboží přímo z připojené elektronické váhy. Komunikace s váhou je možná pouze v režimu R nebo T. Elektronická váha se připojuje k pokladně přes port, který byl nastaven v menu Periférie Váhy. SCALE Po vyvolání komunikace (načtení hmotnosti) s elektronickou váhou stisknutím klávesy SCALE (VÁHY) je možné měnit hmotnost váženého zboží (přidávat nebo ubírat zboží), dokud na klávesnici nestisknete další klávesu. Po načtení hmotnosti váženého zboží do pokladny stačí zadat kód položky a stisknout klávesu (PLU). Pokud hmotnost na vahách není ustálena, nebo je záporná, případně nulová, zboží není možné zaúčtovat. 56

57 Obsluha pokladny v registračním režimu Příklad: Prodej zboží č. 21 (PLU 21) s načítáním hmotnosti 0,253 kg z elektronických vah: Posloupnost kroků Displej obsluhy Účtenka Vážení... (načítání hmotnosti z el. váhy) Mandarinky SCALE 0.253*31.20 =7.90 A 0.253*Mandarinky Pro správnou činnost elektronické váhy připojené k pokladně je nutno naprogramovat v programovacím režimu pokladny typ připojené váhy (viz. kapitola Periférie Váhy ). O možnosti připojení konkrétních typů elektronické váhy se informujte u svého dodavatele pokladny. Vyhledání PLU v registračním režimu Funkce vyhledání PLU je použitelná jen v registračním režimu a to před začátkem nákupu nebo během zadávání položek. Umožňuje obsluze vyhledat položku podle názvu, PLU nebo čárového kódu. Nalezenou položku pokladna zobrazí na displej obsluhy, v prvním řádku je uveden název položky, v druhém řádku je vlevo PLU položky a vpravo je uvedena cena položky. Funkci je možné vyvolat nebo ukončit stlačením klávesy, postupovat je možné následujícími způsoby: - vyhledání položky podle názvu zadáním časti názvu položky a potvrzením klávesou(total) - vyhledání položky podle čísla PLU zadáním čísla položky a potvrzením klávesou - vyhledání položky podle čárového kódu je možné použitím skeneru nebo ručním zadáním čárového kódu a jeho potvrzením klávesouy EAN Při vyhledávání položky podle názvu může vyhovovat více položek vyhledávacímu kritériu, pohyb v seznamu vyhledaných položek je možný pomocí šipek. Při vyhledávání položky podle PLU je nalezena požadovaná položka a šipkami nahoru a dolů je možné pohybovat se po položkách celé databáze. Stlačením tlačítka O(TOTAL) vyberete položku ze seznamu nalezených položek a vložíte do dokladu. Upozornění: Pokud před použitím funkce vyhledání položek byly zadány nějaké hodnoty(množství, operace refund vratného obalu), budou zrušeny. OPRAVY A ZRUŠENÍ Mazání Příklad: Zadali jste nesprávnou cenu, která ještě nebyla vytisknuta. V následujícím příkladu číslo 1230 bylo zadáno chybně namísto správného čísla 1290: Posloupnost kroků Displej obsluhy R 14:57:

58 Obsluha pokladny v registračním režimu Zrušení (storno) Funkce zrušení (storno) se používá pouze pro opravu prodaných položek v jednom konkrétním ještě neukončeném nákupu. Příklad použití: V nákupu jsme omylem zaúčtovali špatnou položku nebo zákazník si rozmyslel koupi dané položky. Zrušení poslední naúčtované položky přímé zrušení Postup: prodali jste položku Sýr Encián a Máslo Flóra, ale máslo chcete z nákupu odstranit a ukončit nákup: Posloupnost kroků Displej obsluhy Účtenka 1 2 1*Sýr Encián *Máslo Flóra Storno Hotovost Kč Sýr Encián 1*27.00 =27.00 A Máslo Flóra 1*31.20 =31.20 A Storno Máslo Flóra 1*31.20 = A Celkem Hotovost Zrušení jednoho z předcházejících záznamů (nikoliv posledního zaúčtovaného) nepřímé zrušení. Postup: Pokud chcete zrušit v nákupu jedno z předcházejících zboží (nikoliv poslední), je nutno si ho pomocí šipek nebo nalistovat v seznamu prodaných položek a potom zrušit tlačítkem (ZRUŠIT). Příklad: prodali jste Sýr Encián a Máslo Flóra a následně chcete zrušit z nákupu položku Sýr Encián: Posloupnost kroků Displej obsluhy Účtenka 1 2 EAN EAN EAN SCALE Poznámka: Číslo v závorce určuje pořadové číslo položky v nákupu 1*Sýr Encián *Máslo Flóra *Máslo Flóra (2) *Sýr Encián (1) Storno Hotovost Kč Zrušení (anulace) celé účtenky Postup: Pokud chcete zrušit celou účtenku, postupujte následujícím způsobem: Sýr Encián 1*27.00 =27.00 A Máslo Flora 1*31.20 =31.20 A Storno Sýr Encián 1*27.00 = A Celkem zaokrouhlení Hotovost

59 Posloupnost kroků Displej obsluhy Účtenka 1 2 1*Sýr Encián *Máslo Flóra Mezisoučet Kč Anulace účtenky Obsluha pokladny v registračním režimu Sýr Encián 1*27.00 =27.00 A Máslo Flóra 1*31.20 =31.20 A Mezisoučet Anulace účtenky ÚČTOVÁNÍ POMOCÍ SKUPIN ZBOŽÍ (ODDĚLENÍ) Abyste měli lepší přehled o tržbách za jednotlivé druhy zboží, můžete zboží rozdělit do skupin zboží. Pod pojmem skupina zboží se rozumí skupina zboží podle druhu (mléèné výrobky, peèivo, alkohol apod.), nebo podle daòové úrovně. Po stlačení tlačítka skupiny zboží se tato registrace připočítá k prodeji v této skupině zboží. Skupiny zboží jsou naprogramovány tak, aby po stlačení tlačítka skupiny zboží byla k hodnotě zboží přiřazena správná daňová skupina a další parametry. Hodnoty prodeje se uchovávají v paměti pokladny a jsou podkladem pro uzávěrku pokladny po skupinách zboží. Při účtování se používají numerické klávesy a klávesy skupin zboží Základní účtování pomocí skupin (DPT). Pokladna může být naprogramovaná tak, že pro účtování pomocí skupin zboží je možné použít cenu naprogramovanou nebo zadanou z klávesnice. t DPT Účtování pomocí skupin s možností zadání ceny zboží pomocí klávesy t (DPT) Posloupnost kroků Displej obsluhy Účtenka 400s 1 1x DPT1 DPT DPT 2 1 *4.00 =4.00 A 1 *5.20 =5.20 A t DPT 5.2s 2t DPT 1X DPT Mezisoučet 9.20 Kč HOTOVOST Kč MEZISOUČET CELKEM Kč 9.20 ZAOKROUHLENÍ HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem

60 Obsluha pokladny v registračním režimu DPT3 t DPT1 DPT4 t DPT2 pomocí přímých kláves skupin zboží a Posloupnost kroků Displej obsluhy Účtenka 1x DPT1 DPT 1 400t DPT1 1 *4.00 =4.00 A 4.00 DPT 2 1X DPT2 1 *5.20 =5.20 A 5.2t DPT MEZISOUČET Mezisoučet CELKEM Kč 9.20 ZAOKROUHLENÍ Kč HOTOVOST Kč 9.00 HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem Účtování pomocí skupin s naprogramovanou cenou zboží Příklad: Naprogramovaná cena skupiny 1 je 2,70 Kč a skupiny 2 je 3,40 Kč.. pomocí klávesy t DPT (DPT) Posloupnost kroků Displej obsluhy Účtenka 1x DPT1 DPT 1 1t DPT 1 *2.70 =2.70 A 2.70 DPT 2 1 *3.40 =3.40 A 1X DPT2 2t DPT MEZISOUČET Mezisoučet CELKEM Kč 6.10 ZAOKROUHLENÍ Kč HOTOVOST Kč HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem

61 pomocí přímých kláves skupin zboží DPT3 t DPT1 a DPT4 t DPT2 Obsluha pokladny v registračním režimu Posloupnost kroků Displej obsluhy Účtenka 1x DPT1 DPT 1 t DPT1 1 *2.70 =2.70 A 2.70 DPT 2 1 *3.40 =3.40 A 1X DPT2 t DPT2 MEZISOUČET Mezisoučet CELKEM Kč 6.10 ZAOKROUHLENÍ Kč HOTOVOST Kč HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem Opakované účtování pomocí skupin Pokud prodáváte více kusů stejného zboží, nemusíte opakovaně zadávat cenu. Po zadání ceny opakovaně stiskněte klávesu příslušné skupiny zboží. pomocí přímých kláves skupin zboží: a 312 t DPT1 t DPT1 t DPT1 DPT3 t DPT1 Posloupnost kroků Displej obsluhy Účtenka DPT4 t DPT2 1x DPT X DPT X DPT Mezisoučet 9.36 Kč HOTOVOST Kč DPT 1 1 *3.12 =3.12 A DPT 1 1 *3.12 =3.12 A DPT 1 1 *3.12 =3.12 A MEZISOUČET CELKEM Kč 9.36 ZAOKROUHLENÍ HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem

62 Obsluha pokladny v registračním režimu pomocí klávesy (DPT) t DPT Posloupnost kroků Displej obsluhy Účtenka 1x DPT1 DPT 1 312s 1t 3.12 DPT 1 1 *3.12 =3.12 A 1 *3.12 =3.12 A DPT 1 t DPT 1 *3.12 =3.12 A t DPT Násobení údajů při účtování pomocí skupin násobení údajů s možností zadání ceny zboží. Příklad: Zákazník kupuje 12 kusů stejného zboží po 1,62 Kč. 1X DPT X DPT Mezisoučet 9.36 Kč HOTOVOST Kč MEZISOUČET CELKEM Kč 9.36 ZAOKROUHLENÍ HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem Posloupnost kroků Displej obsluhy Účtenka 12x DPT2 DPT *1.62 =19.44 A r* 162t MEZISOUČET resp. 162s 2t CELKEM Kč ZAOKROUHLENÍ Mezisoučet HOTOVOST Kč Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem HOTOVOST Kč

63 Obsluha pokladny v registračním režimu násobení údajů s naprogramovanou cenou zboží. Příklad: Zákazník kupuje 12 kusů stejného zboží s naprogramovanou cenou 1,42 Kč Posloupnost kroků Displej obsluhy Účtenka 12x DPT2 DPT 2 12 r* t DPT2 12 *1.42 =17.04 A resp. 2 t DPT Mezisoučet Kč HOTOVOST Kč MEZISOUČET CELKEM Kč ZAOKROUHLENÍ HOTOVOST Kč Sazba Bez DPH DPH s DPH A 21.00% Celkem Jednotkovou cenu můžete násobit i necelým číslem (1,5; 0,125; a pod.) SLEVY Procentuální sleva na položku Pokladna dovoluje naprogramovat výši procentuální sazby, kterou můžete účtovat jako slevu klávesou (PROCENTUÁLNÍ SLEVA) a taktéž limit pro ruční zadávání slevy při prodeji. Pokud potřebujete účtovat jinou sazbu, než je předprogramovaná, zadejte před stisknutím klávesy (PROCENTUÁLNÍ SLEVA) číselnou hodnotu slevy. Hodnota nové sazby bude akceptována pouze tehdy, pokud nepřekračuje naprogramovaný limit pro ruční zadání; a uplatní se pouze pro jednu registraci. Slevy není možné aplikovat na položky zboží, které jsou naprogramovány jako vratné obaly. Pokud byly v nákupu zaúčtovány vratné obaly, po uplatnění slevy na nákup (po stisku ) se sleva nevztahuje na vratné obaly. To znamená, že sleva bude vypočtena z hodnotysubtotal (MEZISOUČET) bez započtení vratných obalů. Postup aplikace naprogramované procentuální slevy: (podmínka: naprogramované hodnoty v P-režimu pro slevy, viz kapitola Programování pokladny Slevy), chceme na položku Sýr Encián aplikovat naprogramovanou 10% slevu: Posloupnost kroků Displej obsluhy Účtenka 1 1*Sýr Encián Sleva % Hotovost Kč Sýr Encián 1*27.00 =27.00 A Sleva 10.00% A 63

64 Obsluha pokladny v registračním režimu Postup ručního zadání procentuální slevy: (podmínka: naprogramované hodnoty limitů v P režimu pro slevy, viz kapitolu Programování pokladny Slevy), chceme na položku Sýr Encián aplikovat 5% slevu (pokud je sleva vyšší než limit pro ruční zadání zobrazí se chyba): Posloupnost kroků Displej obsluhy Účtenka 1 5 1*Sýr Encián Discount % Cash Kč 1*Sýr Encián 1*27.00 =27.00 A Sleva 5.00% A Procentuální sleva na mezisoučet Postup: Pokud mají mít všechny položky v rámci transakce (nákupu) připočítánu stejnou slevu je možné ji naúčtovat najednou pro celou transakci (nákup). Je nutno nablokovat celý nákup (všechny položky), stisknout SUBTOTAL (MEZISOUČET) a aplikovat naprogramovanou, nebo ručně zadanou slevu. Příklad: na prodané libovolné položky s celkovou cenou například 258,00 Kč uplatním naprogramovanou 10% slevu: Posloupnost kroků Displej obsluhy Účtenka prodej položek Mezisoučet Kč Sleva % Hotovost Kč Mezisoučet Sleva na MS 10.00% Celkem Zaokrouhlení Hotovost Postup ručního zadání slevy: použijeme předcházející příklad ale s ručně zadanou slevou 4%. Posloupnost kroků Displej obsluhy Účtenka prodej položek Mezisoučet Mezisoučet Sleva na MS EUR 4.00% Sleva %- 4 Celkem Zaokrouhlení Hotovost Hotovost Kč 64

65 Obsluha pokladny v registračním režimu Hodnotová sleva Pokladna umožňuje aplikování hodnotové slevy na poslední zaúčtovanou položku nebo na všechny položky v nákupu. Velikost zadané hodnotové slevy nemůže být větší, než je hodnota položky, případně mezisoučtu položek, na kterou je sleva aplikována. Zadávání hodnotové slevy je podmíněno nastavením limitu procentní slevy. Pokud je limit procentní slevy nastaven na hodnotu 0, není možné zadávat ani hodnotovou slevu. Pokud je hodnota nenulová, je zadaní hodnotové slevy povoleno. Postup zadání hodnotové slevy na Mezisoučet: použijeme předcházející příklad ale s ručně zadanou hodnotovou slevou 100,00 Kč. Posloupnost kroků Displej obsluhy Účtenka prodej položek 100,00 Mezisoučet Kč Sleva Hotovost Kč. Postup zadání hodnotové slevy na položku: Sleva na sýr Encián v hodnotě 5,00 Kč Posloupnost kroků Displej obsluhy Účtenka 1 5,00 Mezisoučet Sleva na MS Celkem Hotovost *Sýr Encián Sýr Encián Sleva Hotovost Kč 1* A Sleva A VRÁCENÍ Vrácení zboží (refund) Funkce se používá při reklamaci, resp. vrácení, zboží z jakékoliv jiné příčiny. Tuto funkci je možné použít jedině jako samostatnou operaci, není možné ji použít během otevřeného (rozblokovaného) nákupu. Hodnota operace vrácení zboží se započítává do záporného obratu GT3. V pokladně se k tomuto účelu používá menu Vrácení. Postup vrácení položky sýr Encián s naprogramovanou cenou (27,00 Kč). 65

66 Obsluha pokladny v registračním režimu Posloupnost kroků Displej obsluhy Účtenka R režim stiskněte tlačítko # šipkami nebo přejděte na menu VRÁCENÍ potvrďte tlačítkem 1 potvrďte tlačítkem 66 08/05/2008 R 12:00:00 Vrácení zboží REGISTRACE Prodej REGISTRACE Vrácení Vrácení zboží 1*Sýr Encián Vydat Kč Sýr Encián 1*27.00 = A Celkem Hotovost 0.00 Vydat Poznámka: V tomto menu vrácení je možné použít všechny předcházející způsoby prodeje položky (zadání ceny, násobného, děleného množství, ). Není možné použít operace přirážek a slev! Vrácení obalu (refund) Funkce se používá při vrácení obalů (láhev, přepravka, sud, ). Hodnota operace vrácení se započítává do záporného obratu GT3. V pokladně se k tomuto účelu používá klávesa (VRÁCENÍ OBALU). Funkci vrácení obalů je možné použít samostatně, nebo v rámci rozblokovaného nákupu. Postup vrácení pěti lahví naprogramovaných jako PLU č. 20 s naprogramovanou cenou (4,- Kč). Je nutné, aby PLU č. 20 bylo naprogramováno jako vratný obal (viz. kapitolu Programování pokladny Položky zboží) Posloupnost kroků Displej obsluhy Účtenka R režim stiskněte tlačítko 5 20 ukončete účtenku tlačítkem 08/08/2008 R 12:00:00 Vrácení Vrácení obalu 5* 5*Lahev Vydat Kč Lahev 5* G Celkem Hotovost 0.00 Vydat Při vrácení obalů je možné použít všechny předcházející způsoby prodeje položky (zadání ceny, násobného, děleného množství, ). Není možné použít operace přirážek a slev! VKLAD HOTOVOSTI Vklad se používá pro zaznamenávání neobchodních plateb (vkladů). Příkladem je vložení denní počáteční hotovosti do zásuvky pokladny. Pokladna umožňuje vkladatelovi vytisknout doklad o vložení hotovosti. Podle vašich požadavků může doklad obsahovat i jméno vkládajícího a důvod vkladu. Jméno a důvod je možné zadat až na 24 znaků nebo 12 znaků dvojité šířky. Na vytištěném dokladu je ještě vyhrazeno místo pro podpis vkládajícího. Zadání jména vkládajícího a důvod vkladu je nepovinné. Pokud nechcete zadávat tyto údaje, stačí ukončit operaci vkladu dvojitým stisknutím klávesy TOTAL (CELKEM).

67 Obsluha pokladny v registračním režimu Postup vkladu v hlavní měně 1000,- Kč v hotovosti: Posloupnost kroků Displej obsluhy Účtenka R režim stiskněte tlačítko šipkami # nebo přejdete na menu Vklad hotovosti potvrďte tlačítkem 1000,00 08/08/2008 R 12:00:00 Hotovost REGISTRACE Vklad Prodej REGISTRACE Vklad hotovosti HODNOTA: HODNOTA: JMÉNO: Jano DUVOD: otevrení dne JMÉNO: Jano DUVOD VKLADU: otevrení dne zadejte jméno pokladníka, potvrďte tlačítkem PODPIS: zadejte důvod vkladu, potvrďte tlačítkem Vytiskne se účtenka, ve spodní části je možné pokladníkem podepsat tento doklad. VÝBĚR HOTOVOSTI NEBO ŠEKŮ Výběr peněžní hotovosti nebo šeků ze zásuvky pokladny, který nesouvisí s prodejem, se zaznamenává pomocí operace výběr hot./šeků. Tuto funkci používáme například při odvodu tržby při střídání pokladníků nebo při potřebě snížit hodnotu peněz v zásuvce. Pokladna umožňuje vytisknout doklad o výběru hotovosti. Podle vašich požadavků může doklad obsahovat i jméno vybírajícího a důvod výběru. Jméno a důvod je možné zadat až na 24 znaků. Na vytištěném dokladu je ještě místo pro podpis vybírajícího. Zadání jména vybírajícího a důvod výběru je nepovinné. Pokud nechcete zadávat tyto údaje, stačí ukončit operaci výběr dvojitým stisknutím klávesy TOTAL (CELKEM). Pokladna umožňuje realizovat i výběr celého obsahu zásuvky zadáním nulové hodnoty vybírané hotovosti. Příklad výběru 500,- Kč (hlavní měna v hotovosti): 67

68 Obsluha pokladny v registračním režimu Posloupnost kroků Displej obsluhy Účtenka R režim stiskněte tlačítko # šipkami nebo přejděte na 08/08/2008 R 12:00:00 HOTOVOST REGISTRACE Výber Prodej REGISTRACE Výber hot./šeku JMÉNO: Jano menu Výběr hot./šeků potvrďte tlačítkem, pokud Výber hot./šeku se jedná o výběr šeků, šipkami Hot.-hl. mena DUVOD VÝBERU: nebo přejděte na # konec dne Šeky hl. měna potvrďte tlačítkem HODNOTA: PODPIS: 500,00 HODNOTA: zadejte jméno pokladníka, potvrďte tlačítkem Jano JMÉNO: zadejte důvod výběru, potvrďte DUVOD: tlačítkem konec dne TIP: Pokud chcete vybrat celý obsah zásuvky (například výběr v hlavní měně), je nutno zadat jako hodnotu výběru 0,00. ZADÁNÍ REFERENČNÍHO ČÍSLA Při některých operacích je nezbytné pro kontrolu vytisknout na účtenku číslo. Do účtenky lze zadat např.. identifikaci zákazníka. Při zahájeném nákupu, resp. před zahájením nákupu, zadejte číslo zákazníka a stiskněte kombinaci kláves. Maximální délka čísla je 18 znaků. Na displeji se zobrazí naprogramovaný # text (default hodnota je Referenční číslo ) a zadané číslo. Je možné pokračovat dále v účtování. Toto číslo se vytiskne na účtenku v části informativní údaje. Referenční číslo je možné načíst i pomocí skeneru čárových kódů. Za referenční číslo bude považován čárový kód začínající kódem

69 UZÁVĚRKY (ZPRÁVY)

70 Uzávěrky (zprávy) REŽIMY UZÁVĚREK Existují dva režimy uzávěrek: X režim (mód) a Z režim (mód). V X režimu se vytiskne uzávěrka, aniž by se vymazal obsah paměti. Používá se pro generování přehledu o prodeji během dne, při střídání pokladníků apod. X uzávěrku je možné provést i několikrát během dne. V Z režimu se vytiskne uzávěrka a vymaže se obsah paměti těch prodejních údajů, které byly vytištěny na uzávěrce. Z uzávěrku provedeme zpravidla jednou denně po ukončení denního prodeje. Uzávěrky jsou vždy v hlavní měně. Při změně kalendářního dne nebo měsíce, pokud nebyl obchodní den nebo měsíc uzavřený Z uzávěrkou, pokladna při zapnutí nebo při pokusu zaúčtování zobrazí na displeji pokladníka zprávu: Nový den Stlačte <ST>, prípadne Nový měsíc Stlačte <ST>. Po stlačení <ST> je možné dále účtovat. GENEROVANÉ UZÁVĚRKY Tabulka 5.1 Přehled uzávěrek v X a Z režimu Uzávěrka X režim Z režim Denní (celková) Měsíční (periodická) Denní obrat Pokladníků DPT PLU Zásuvky Združená OBSAH UZÁVĚREK Finanční uzávěrka (zpráva) Finanční uzávěrka obsahuje: 1) Hodnoty kumulovaných součtů (grandtotálů) GT1, GT2 a GT3 2) Zdanitelné částky a daně ve všech naprogramovaných daňových hladinách 3) Hodnotu celkového prodeje 4) Hodnotu celkového prodeje bez daně 5) Hodnotu celkové daně 6) Počet a hodnotu zrušení 7) Počet a hodnotu vrácení zboží 8) Počet a hodnotu slev 9) Počet a hodnotu přijatou při platbě v hotovosti 10) Počet a hodnotu přijatou při platbě šekem 11) Počet a hodnotu přijatou při platbě kreditní kartou 12) Počet a hodnotu vkladů hotovosti 13) Počet a hodnotu výběrů hotovosti (domácí a cizí) a šeků 14) Rozdíl zaokrouhlení Neaktivní kategorie (tedy položky s nulovými prodejními údaji) se nevytisknou (s výjimkou daňových informací). 70

71 Uzávěrky (zprávy) Denní přehled. X-uzávěrka (zpráva) Denní (celková) X-uzávěrka vytiskne: počet všech už provedených (celkových) Z-uzávěrek (ZD#) finanční uzávěrku Měsíční přehled. X-uzávěrka (zpráva) Měsíční (periodická) X-uzávěrka shromažďuje finanční údaje z denních (celkových) Z-uzávěrek během delšího časového období. Tato zpráva umožňuje vypsat finanční údaje nashromážděné od poslední měsíční (periodické) Z-uzávěrky. Nenuluje obsah paměti. Denní obrat Jedná se o jednoduchou, rychlou uzávěrku, která zobrazí na displeji pokladny aktuální denní obrat. X-uzávěrka (zpráva) pokladníků Denní / měsíční X-uzávěrka pokladníků vytiskne: Jméno pokladníka Počet, hodnotu součtu kladných a záporných operací prodeje a vrácení zboží od poslední Z-denní / měsíční uzávěrky pokladníků. Hodnotu celkového prodeje Měsíční X-uzávěrka se aktualizuje až po Z-denní uzávěrce pokladníků. PLU X-uzávěrka (zpráva) Postup při tisku PLU X uzávěrky: Volba spodní hranice, volba čísla PLU, od kterého se má tlačit uzávěrka PLU. Potvrzení tlačítkem TOTAL (CELKEM) Volba horní hranice, volba čísla PLU, do kterého se má tlačit uzávěrka PLU. Potvrzení tlačítkem TOTAL (CELKEM) Tisk č. záznamu při nastavení tisku čísla záznamu na ano se při každém PLU vytiskne i číslo PLU. Potvrzení tlačítkem TOTAL (CELKEM) PLU X-uzávěrka vytiskne: Číslo PLU (pokud Tisk č.. záznamu bylo nastaveno na ano ) Název PLU Počet a hodnotu prodaných PLU Součet hodnoty všech prodaných PLU 71

72 Uzávěrky (zprávy) DPT X-uzávěrka (zpráva) Denní / měsíční DPT uzávěrka vytiskne: Název DPT Počet a hodnotu prodaných zboží přiřazených k DPT Součet hodnoty všech prodaných DPT za den / měsíc X Zpráva zásuvky Zpráva zásuvky vytiskne: Počet plateb v hotovosti a jejich hodnotu Počet vráceného zboží a celkovou hodnotu Počet operací vkladu hotovosti a celkovou hodnotu vložené hotovosti Počet operací výběru hotovosti a celkovou hodnotu vybrané hotovosti Zůstatek hotovosti v zásuvce Hodnotu šeků v zásuvce Množství cizí měny v zásuvce Počet a výši výdajů v hotovosti Denní finanční Z-uzávěrka (zpráva) Denní (celková) Z-uzávěrka vytiskne: pořadové číslo prováděné denní (celkové) Z uzávěrky (ZD#) finanční uzávěrku Po vytištění se obsah paměti denní (celkové) Z-uzávěrky připočítá k obsahu paměti měsíční (periodické) uzávěrky a potom se vynuluje. Měsíční finanční Z-uzávěrka (zpráva) Měsíční (periodická) Z-uzávěrka shromažďuje informace z denních (celkových) Z-uzávěrek během delšího časového období. Vytištěním se obsah paměti měsíční (periodické) Z-uzávěrky vymaže. Z-uzávěrka (zpráva) pokladníků Denní / měsíční Z-uzávěrka pokladníků vytiskne: Jméno pokladníka Počet, hodnotu součtu kladných a záporných operací prodeje nebo vrácení zboží od poslední denní / měsíční Z-uzávěrky pokladníků. Hodnotu celkového prodeje za den / měsíc Po vytištění denní uzávěrky pokladníků se obsah paměti přičte k obsahu měsíční uzávěrky pokladníků a následně se vynuluje. Po vytištění se obsah paměti měsíční uzávěrky pokladníků vynuluje. PLU Z-uzávěrka (zpráva) Postup při tisku Z PLU uzávěrky: Volba spodní hranice, volba čísla PLU, od kterého se má tlačit uzávěrka PLU. Potvrzení tlačítkem TOTAL (CELKEM) Volba horní hranice, volba čísla PLU, do kterého se má tlačit uzávěrka PLU. Potvrzení tlačítkem TOTAL (CELKEM) 72

73 Uzávěrky (zprávy) Tisk reportu v tomto kroku se při volbě tlačit report ano vytiskne na účtenku zpráva PLU podle zvoleného rozsahu. Pokud se nastaví tisk report na ne, nevytiskne se zpráva PLU na účtenku, vymaže se jen z paměti, čímž je možné nové spuštění pravidelného sledování prodeje PLU. Pokud se nastaví na ne, krok 7 a 8 se neuskuteční. Potvrzení tlačítkem TOTAL (CELKEM) Tisk č. záznamu při nastavení tisku čísla záznamu na ano se při každém PLU vytiskne i číslo PLU. Potvrzení tlačítkem TOTAL (CELKEM) PLU Z-uzávěrka vytiskne: Číslo PLU (pokud Tisk č. záznamu byla nastavena na ano ) Název PLU Počet a hodnotu prodaných PLU Součet hodnoty všech prodaných PLU Po vytištění Z uzávěrky PLU se údaje z počítadla vynulují, čímž je možné pravidelné sledování prodeje položek zboží. Z Uzávěrka zásuvky Uzávěrka zásuvky vytiskne: Počet plateb v hotovosti a jejich hodnotu Počet vráceného zboží a celkovou hodnotu Počet operací vkladu hotovosti a celkovou hodnotu vložené hotovosti Počet operací výběru hotovosti a celkovou hodnotu vybrané hotovosti Zůstatek hotovosti v zásuvce Hodnotu šeků v zásuvce Množství cizí měny v zásuvce Počet a částku výdajů v hotovosti Po vytištění Z uzávěrky zásuvky se údaje z počítadla vynulují, čímž je možné pravidelné sledování hotovosti v zásuvce. DPT Z-uzávěrka (zpráva) Denní / měsíční DPT uzávěrka vytiskne: název DPT počet a hodnotu prodaných zboží přiradených k DPT součet hodnoty všech prodaných DPT za den / měsíc Po vytištění denní uzávěrky DPT se obsah paměti přičte k obsahu měsíční uzávěrky DPT a následně se vynuluje. Po vytištění se obsah paměti měsíční uzávěrky DPT vynuluje. Z Sdružená uzávěrka (zpráva) Sdružená zpráva umožňuje nadefinovat libovolné uzávěrky, které chceme pravidelně provádět. Můžeme nadefinovat dvě samostatné zprávy, jednu pro denní účel a druhou pro měsíční uzávěrky. Postup při tisku denní sdružené uzávěrky: volba provedení nebo konfigurace potvrzení tlačítkem TOTAL (CELKEM) při volbě konfigurace: volba tisku finanční uzávěrky ano nebo ne 73

74 Uzávěrky (zprávy) potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky pokladníků ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky DPT ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky PLU ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky zásuvky ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) *Popis jednotlivých uzávěrek je v předchozí části. Postup při tisku měsíční sdružené uzávěrky: volba vykonáni nebo konfigurace potvrzení tlačítkem TOTAL (CELKEM) * při volbě konfigurace: volba tisku finanční uzávěrky ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky pokladníků ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) volba tisku uzávěrky DPT ano nebo ne potvrzení tlačítkem TOTAL (CELKEM) *Popis jednotlivých uzávěrek je v předchozí části. JAK VYTISKNOUT X-UZÁVĚRKY # Stisknutím klávesy MENU se přepněte do Hlavního menu, následně šipkami nebo 74 HLAVNÍ MENU X-režim vyberte režim X. Do menu X uzávěrek vejdete stisknutím klávesy TOTAL (CELKEM), kde si pomocí kláves # nebo vyberte uzávěrku, kterou chcete provést. Uzávěrka bude vytištěna po stisknutí klávesy TOTAL (CEL- KEM). X-uzávěrku můžeme vytisknout i několikrát bez vlivu na hodnoty údajů v pokladně. Pomocí tohoto typu uzávěrky získáte přehled o prodeji během dne. Hodnoty můžete použít například pro kontrolu stavu hotovosti v pokladně, kontrolu vývoje denního obratu v prodejně, kontrolu prodeje při střídání směn, nebo pokladníků, apod. Vzory vytištených X- uzávěrek Denní (celková) X-uzávěrka poskytuje detailní obraz prodeje během dne. Podává údaje o prodeji podle jednotlivých daňových sazeb, počtu operací, zrušení, počtu vrácení a množství hotovosti, či šeků přijatých pokladníkem. Vlastní tržba je zároveň oddělena od neobchodních vkladů a výběrů peněz. X-uzávěrka se s oblibou používá pro kontrolu tržeb a hotovostí při střídání směn během pracovního dne. Manažerovi poskytuje okamžitý přehled o prodeji kdykoliv v průběhu dne. Počet všech denních Z-uzávěrek je v uzávěrce uveden jako ZD#, počet všech měsíčních Z-uzávěrek jako ZM#.

75 Uzávěrky (zprávy) ***************** X ****************** Přehled. DENNÍ ZPRÁVA ************************************* ZD #: 0 GT GT GT Sadzba A 19.00% Sadzba B 10.00% Sadzba C ---- Sadzba D ---- Sadzba E ---- Sadzba F ---- Osovbozené G Zdanit. A Bez DPH A DPH A Zdanit. B Bez DPH B DPH B Zdanit. C Bez DPH C DPH C Osovbozené G Prodej celkem 14Q Bez DPH celkem DPH celkem Storno 1Q Sleva 2Q Storno slevy 1Q 3.30 Přirážka 3Q Storno prirážky 1Q Vracení 2Q Storno vracení 1Q Sleva na MS 2Q Storno slevy MS 1Q 8.30 Přirážka na MS 2Q Storno prir. MS 2Q Anulace účtenky 1Q Hotovost 12Q Šek 3Q Kredit 1Q *****************X ****************** Přehled. MESÍČNÍ ZPRÁVA ************************************* ZM #: 0 ZD #: 1 GT GT GT Sadzba A 19.00% Sadzba B 10.00% Sadzba C ---- Sadzba D ---- Sadzba E ---- Sadzba F ---- Osvobozené G Zdanit A Bez DPH A DPH A ZdaniT B Bez DPH B DPH B ZdaniT C Bez DPH C DPH C Osvobozené G Prodej celkem 20Q Bez DPH celkem DPH celkem Storno 1Q Sleva 2Q Storno slevy 1Q 3.30 Přirážka 3Q Storno prirážky 1Q Vrácení 3Q Storno vrácení 1Q Sleva na MS 2Q -68,20 Storno slevy MS 1Q 8.30 Přirážka na MS 2Q Storno prir. MS 1Q Anulace účtenky 1Q Hotovost 22Q Šek 2Q Kredit 4Q JAK VYTISKNOUT Z UZÁVĚRKU # Stisknutím klávesy MENU se přepněte do Hlavního menu, následně šipkami nebo vyberte režim Z HLAVNÍ MENU Z-režim Do menu Z uzávěrek vejděte stisknutím klávesy TOTAL (CELKEM), kde si pomocí kláves # nebo vyberte uzávěrku, kterou chcete provést. Uzávěrka bude vytisknuta po stisknutí klávesy TOTAL (CELKEM). 75

76 Uzávěrky (zprávy) Vzory vytištěných Z uzávěrek ***************** Z ****************** FINANČNÍ DENNÍ ZPRÁVA ************************************* ZD #: 1 GT GT GT Sadzba A 19.00% Sadzba B 10.00% Sadzba C ---- Sadzba D ---- Sadzba E ---- Sadzba F ---- Osvobozené G Zdanit. A Bez DPH A DPH A Zdanit. B Bez DPH B DPH B Zdanit. C Bez DPH C DPH C Osvobozené G Prodej celkem 14Q 5Q Bez DPH celkem 732:20 DPH celkem Storno 1Q Sleva 2Q Storno slevy 1Q 3.30 Přirážka 3Q Storno prirážky 1Q Vracení 2Q Storno vrácení 1Q Sleva na MS 2Q Storno slevy MS 1Q 8.30 Přirážka na MS 2Q Storno prir. MS 1Q Anulovaná účtenka 1Q Hotovost 12Q Šek 2Q Kredit 1Q ***************** Z ****************** FINANČNÍ MESÍČNÍ ZPRÁVA ************************************* ZM #: 1 ZD # 1 GT GT GT Sadzba A 19.00% Sadzba B 10.00% Sadzba C ---- Sadzba D ---- Sadzba E ---- Sadzba F ---- Osvobozené G Zdanit. A Bez DPH A DPH A Zdanit. B Bez DPH B DPH B Zdanit. C Bez DPH C DPH C Osvobozené G Prodej celkem 20Q Bez DPH celkem DPH celkem Storno 1Q Sleva 2Q Storno slevy 1Q 3.30 Přirážka 3Q Storno prirážky 1Q Vrácení 3Q Storno vrácení 1Q Sleva na MS 2Q Storno slevy MS 1Q 8.30 Přirážka na MS 2Q 52:80 Storno prir. MS 1Q 13,90 Anulace účtenky 1Q Hotovost 22Q Šek 2Q Kredit 4Q

77 VOLITELNÉ PŘÍSLUŠENSTVÍ POKLADNY

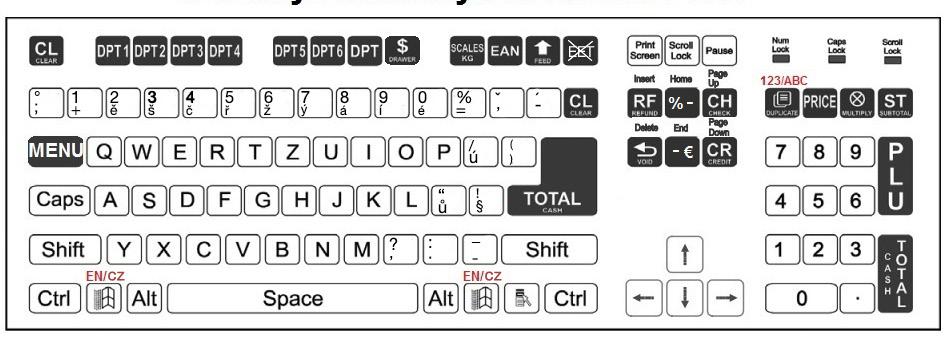

78 Volitelné příslušenství pokladny Snímač čárových kódů V případě, že jste se rozhodli pro používání snímače čárových kódů, tato kapitola se Vám pokusí poradit, jak si vybrat. V každém případě doporučujeme nákup a připojení snímače konzultovat s Vaším prodejcem pokladny Euro-50TEi CZ Mini. Snímač čárových kódů připojujeme k pokladně prostřednictvím volitelného sériového rozhraní RS-232. Stejným rozhraním musí být vybaven i snímač čárových kódů. Pro napájení snímače pokladna poskytuje jednosměrné napětí +5V pouze pro port COM1 (Port1), v případě, že používáte pro připojení snímače čárových kódů port COM2 (Port2), musíte použít externí napájení. Před připojením je nutno snímač i pokladnu správně naprogramovat. Doporučujeme používat snímače s vlastním napájením. Pro práci s pokladnou doporučujeme skenery Metrologic. Další informace žádejte od svého prodejce pokladny Euro-50TEi CZ Mini. Rozložení pc klávesnice pro E50TEi. Obrázek 6.2 Rozložení pc klávesnice pro E50i 78

79 POMOC V NOUZI

80 Pomoc v nouzi MAPA MENU HLAVNÍ MENU Prodej R-režim * Vklad hotovosti Výběr hot. / šeků Vrácení Žurnál EET WI-FI Tisk kopie Zálohování Poslední účtenka Odeslání účtenek Vypnout / Zapnout Info o připojení Název síte Kvalita signálu v % Zabezpečení IP adresa X-režim Přehled. zpráva Zpráva podklad. Zpráva DPT Zpráva PLU Denní Měsíční Interval (Od-Do) Z-režim Denní obrat Zpráva zásuvky Finanční zpráva Zpráva. poklad. Denní Měsíční Denní Měsíční Zpráva DPT Zpráva PLU Zpráva zásuvky Denní Měsíční Sdružená zpráva * z hlavního menu po výběru R-režimu přejděte přímo do Prodeje ; do menu registračního režimu se dostanete stisknutím klávesy (MENU) z režimu prodeje 80

81 Pomoc v nouzi HLAVNÍ MENU R-režim * X-režim Z-režim P-režim Položky zboží Skupiny zboží Pokladníci Daňové hladiny Nastavení cen Nast. hotovosti Nastavení daní Běžný Zjednodušený Bez EET Horní textové logo Dolní textové logo Funkční texty Měrné jednotky Slevy Nastavení Test spojení Režim prodeje ID provozovny Mez. doba odezvy Měny Par. cen a daní Grafické logo EET Správa Sys. parametry Nastavení sítě Periferie Servis Zahájení provozu Ukončení provozu Deinicializace Smazání žurnálu Paměť žurnálu Tovární nastav. Aktualizace SW Nastavení Datum a čas Testy Inicializace DB Šetr. režim POS ID Vyhledávání EAN Výběr úložiště Verze programu Export Import LAN WI-FI Skener Váhy T-režim Prodej Vrácení Platební terminál PC * z hlavního menu po výběru R-režimu přejděte přímo do Prodeje ; do menu registračního režimu se dostanete stisknutím klávesy (MENU) z režimu prodeje 81

82 Pomoc v nouzi INFORMAČNÍ A CHYBOVÉ HLÁŠENÍ Pokud je nutno informovat obsluhu o aktuální činnosti pokladny, nebo se pokladna dostane z jakékoliv příčiny do chybového stavu, na displeji budou popsány jednotlivé zprávy následujícími hlášeními: Tabulka 7.1 Seznam hlášení pokladny POPIS Chybí papír účtenky Tiskárna odpojena Překročení limitu nákupu Přehrátá hlava tiskárny Nákup zaplnen, ukončete účtenku Limit hodnotové slevy Limit procent. slevy Není možné zmenit cenu Překročen limit pro 1. množství Překročen limit pro 2. množství Překročen limit pro množství Neplatné 1. množství Neplatné 2. množství Neplatné množství Neplatná jednotková cena Nedost. platidla v zásuvce Nelze prodat neaktivní PLU VÝZNAM V tiskárně není papír pro účtenku Komunikace s tiskárnou byla neúspěšná. Tiskárna je pravděpodobně odpojena. Operace nebyla provedena, protože by způsobila překročení cenového limitu nákupu. Tisk údajů byl zastaven. Je nutno počkat na vychladnutí hlavy tiskárny. Paměť pro evidenci operací v nákupu byla zaplněna. Nákup je možné zrušit nebo zaplatit. (Limit pro jeden nákup je 31 položek) Zadaná hodnota musí být nenulová a menší než cena položky, případně hodnota mezisoučtu. Zadaná hodnota musí být nenulová, menší než naprogramovaný limit a ne větší než 100% Na vybranou položku není možné aplikovat přirážku/slevu např. na vratný obal. Překročen limit prvního množství. Překročen limit druhého množství. Překročen limit výsledného množství. Nulová nebo velmi velká (nezpracovatelná) hodnota prvního množství Nulová nebo velmi velká (nezpracovatelná) hodnota druhého množství Nulová nebo velmi velká (nezpracovatelná) hodnota výsledného množství Byla zadána nulová nebo velmi velká jednotková cena položky Výběr platidla není možný požadované množství se v zásuvce pokladny nenachází. Položka zboží s nedefinovaným názvem nebo s přiřazením k neaktivní daňové hladině nemůže být v nákupu zaregistrována. Stejně tak nemůže být zaúčtována položka s nulovou naprogramovanou cenou a nezadanou cenou při registrování 82

83 Pomoc v nouzi Nelze zadat jinou cenu Neexistující položka Nulová cena položky Žádný prodej Operace nemožná v daném stavu Položka není vratný obal Linkované PLU není obal Sl./prir. na MS Nelze zrušit popisní PLU Nelze prodat popisní PLU Neplatná hodnota platidla Neplatná hodnota Překročení limitu platby Nevhodný zpusob platby Po denní uzáverce Udelejte denní uzáverku Udelejte mesíční uzáverku Udelejte Z uzáverky Nejsou splneny podmínky zmeny Nedovolený krok Položka neumožňuje zadání jednotkové ceny při účtování Položka se zadaným číslem nebo čárovým kódem se v databázi pokladny nenašla Nulová výsledná cena položky není dovolena Požadovaná operace nemůže být provedena, protože nákup neobsahuje žádnou položku. V režimu vrácení zboží je dovolena pouze registrace položky zboží, její zrušení a jednorázová platba ve významu vrácení hotovosti zákazníkovi Danou položku není možné použít v operaci výkupu vratného obalu. Danou položku není možné použít v operaci výkupu vratného obalu. Položku nákupu není možné zrušit, protože už byla aplikována sleva/ přirážka na mezisoučet, v němž byla daná položka započítána Popisnou položku není možné zrušit samostatně, ale pouze spolu s hlavní položkou, k níž je přilinkována Popisnou položku není možné prodat samostatně, ale pouze jako přilinkovanou k hlavní položce zboží Zadaná hodnota platby nemůže být realizována platnými bankovkami a mincemi Velmi velká hodnota v operacích vklad, výběr a platba Zadanou hodnotu platby není možné zpracovat V cizí měně je možná platba pouze v hotovosti Denní Z uzávěrka již byla provedena od poslední Z uzávěrky nebyl zaregistrovaný žádný nákup Aktivovaná operace vyžaduje provedení denní Z uzávěrky Aktivovaná operace vyžaduje provedení měsíční Z uzávěrky Aktivovaná operace vyžaduje provedení Z uzávěrek Hodnota údaje nemůže být změněna v daném stavu, např. nejsou provedeny uzávěrky Při přechodu na euro bylo požadováno provedení kroku, který není v daném stavu přechodu dovolen 83

84 Pomoc v nouzi Udelejte konfiguraci Při provedení kroku přechodu na euro je nutno nastavit/překontrolovat požadovanou konfiguraci pokladny. V tomto stavu není možné používání pokladny v registračním režimu. Po nastavení/překontrolování konfigurace je nutno provést daný krok přechodu ještě jednou. Vynechané potvrzení Krok byl úspešne proveden Uzáverka vykonána Žádná položka Chybná operace Vysoký výdaj Pokračujte v registraci Pokračujte v placení Chyba vážení Pameťové media nenalezena Není možné otevrít soubor Není možné zavřít soubor Není možné prečíst soubor Při provedení kroku přechodu na euro bylo zjištěno, že požadované nastavení/ překontrolování konfigurace pokladny nebylo provedeno Krok přechodu na euro byl úspěšně proveden. Pokladnu je možné používat v registračním režimu Požadovaná uzávěrka (zpráva) byla provedena Operace nad nákupem, který neobsahuje žádnou položku Nedovolená posloupnost stisknutí kláves Hodnota platby způsobí takovou hodnotu výdaje, kterou není možné zobrazit na zákaznický displej. Pokladna po zapnutí informuje o otevřeném nákupu je možné pokračovat v účtování položek nebo je možné nákup ukončit Pokladna po zapnutí informuje o nákupu ve stavu placení možné jsou už pouze platby Váhy nejsou připojeny nebo komunikace s nimi nebyla úspěšná. Chyba při exportu nebo při importu údajů Chyba při exportu nebo při importu údajů Není možné zapsat soubor Baterie vybitá, připojte adaptér Baterie vybitá, nabíjení... Limit tlače prek. Stav nabití baterie pokladny neumožňuje řádné používání. Je nutno připojit síťový adaptér. Pokladnu je možné vypnout. Stav nabití baterie pokladny neumožňuje řádné používání. Síťový adaptér je připojen. Pokladnu je možné vypnout. Kontaktujte servis 84

85 Pomoc v nouzi EET serv. zaslal chybu číslo: Komunikace s EET serverem selhala Chyba komunikace: Zobrazují se spolu s číslem chyby, pokud při posílání účtenky na server EET odpoví server chybovou zprávou. Během komunikace se serverem došlo k chybě. Nepodařilo se spojit se serverem EET. Překročená max mezní doba odezvy: Neplatný SSL certif. serveru: Odesílání: Nejsou žádné neodesl. účtenky: Spoj.se serverem nebylo úspěšné: Test spoj.selhal Opakujte test!: Certifikát již není platný!: Certifikát ještě nenabyl platnost: Platnost certifikátu vyprší: Nový den Stlačte <ST>",: Pokud nepřijde v nastavené Mezní doby odezvy odpověď od serveru. V případě častého výskytu této chyby zvyšte hodnotu mez. doby odezvy. Certifikát serveru, na které se realizuje spojení je neplatný. Server není důvěryhodný, proto odesílání bylo přerušeno. Zobrazování procesu při odesílání účtenek. Seznam neodeslaných účtenek je prázdný. Zpráva se zobrazí před zahájením účtování, když při testu spojení se nepodařilo spojit se serverem, ale stiskem MS je možné začít účtovat na odpovědnost pokladníka. Posílání účtenek na server vyžaduje ověření některých zadaných parametrů, proto je důležité, aby byl proveden test spojení. Pokud test spojení neproběhl úspěšně, hrozí riziko, že vydané účtenky nebude možné zaregistrovat na server EET. Vašemu certifikátu vypršela platnost. Je nutné požádat o vystavení nového certifikátu a naprogramovat do pokladny. Zpráva se zobrazí, pokud váš certifikát dosud nevstoupil v platnost; ověřte správnost datumu a času v pokladně. Začne se zobrazovat při startu pokladny, pokud se blíží ukončení platnosti vašeho certifikátu. Oznámení se zobrazí, pokud do vypršení platnosti zůstává 30 nebo méně dnů. Jde o informativní zprávu, že obchodní den nebyl ukončen denní Z uzávěrkou. Můžete provést denní uzávěrku, nebo pokračovat dále v účtování. Nový měsíc Stlačte <ST>": Jde o informativní zprávu, že měsíc nebyl ukončen měsíční Z uzávěrkou. Můžete provést mesačnú uzávěrku, nebo pokračovat dále v účtování. TESTOVÁNÍ POKLADNY Testy pokladny Euro-50TEi Mini CZ dovolují jednoduše a rychle zjistit funkčnost vaší pokladny. Pomocí vlastního testu překontrolujeme funkčnost elektronických obvodů, zobrazovací prvky displejů, klávesy klávesnice a práci tiskárny. V této kapitole jsou popsány pouze nejpoužívanější testy, ostatní slouží pro servisní techniky. 85

86 Pomoc v nouzi Sys. parametry Testy Testování elektroniky a displeje Displej zákazníka Vlastní test elektroniky a displeje zobrazí na displeji vybrané znaky. Postup při spuštění testu displeje zákazníka: Posloupnost kroků # V P režimu přejděte pomocí tlačítek nebo a tlačítka TO- TAL (CELKEM) do menu pro test displeje zákazníka (P-režim Sys. parametry Testy): Potvrďte tlačítkem TOTAL (CELKEM), na displeji zákazníka se postupně zobrazí vybrané znaky Po úspěšném ukončení testu se na displeji obsluhy zobrazí: Displej obsluhy Testy Displ. zákazníka Displ. zákazníka vykonávam... Test OK Displej operátora Vlastní test elektroniky a displeje zobrazí na displeji vybrané znaky. Postup při spuštění testu displeje operátora: Posloupnost kroků # V P režimu přejděte pomocí tlačítek nebo a tlačítka TO- TAL (CELKEM) do menu pro test displeje operátora (P-režim Sys. parametry Testy): Displej obsluhy Testy Displ. operátora Potvrďte tlačítkem TOTAL (CELKEM), na displeji operátora se postupně rozsvítí všechny body displeje Po úspěšném ukončení testu se na displeji operátora zobrazí: Test OK 86

87 Test klávesnice Pomoc v nouzi Test klávesnice vyhodnocuje postupné stisknutí tlačítek klávesnice. Pokud jsou stisknuta tlačítka v přesně definovaném pořadí podle obrázku 7.1 a klávesnice nebo její řídící obvody nejsou poškozeny, test je ukončen správně. Postup při spuštění testu klávesnice: Posloupnost kroků # V P režimu přejděte pomocí tlačítek nebo a tlačítka TO- TAL (CELKEM) do menu pro test klávesnice (P-režim Sys. parametry Testy): Potvrďte tlačítkem TOTAL (CELKEM) a postupně stiskněte klávesy v pořadí podle obrázku Začněte klávesou ((MENU) a ukončete klávesou TOTAL (CELKEM). Displej obsluhy Testy Klávesnice Klávesnice vykonávam... Po úspěšném ukončení testu se na displeji obsluhy zobrazí: Test OK Průběh testu: Ve směru šipek na obrázku 7. 1 postupně stiskněte jednotlivá tlačítka klávesnice. Pokud je stisknuto tlačítko v nesprávném pořadí, zvukovou signalizací je hlášena chyba až do stisknutí správného (podle testu následujícího) tlačítka. Test klávesnice je možné kdykoliv ukončit stisknutím tlačítka TOTAL (CELKEM). Obrázek 7.1 Klávesnice pokladny Euro-50TEi CZ Mini 87

88 Pomoc v nouzi Testování tiskárny Vlastní test tiskárny vytiskne na účtenku i na kontrolní pásku, celou sadu znaků v standardní velikosti s přiřazenými hexadecimálními kódy. Postup při spuštění vlastního testu tiskárny: Posloupnost kroků Displej obsluhy # V P režimu přejděte pomocí tlačítek nebo a tlačítka TO- TAL (CELKEM) do menu pro test tiskárny (P-režim Sys. parametry Testy): Potvrďte tlačítkem TOTAL (CELKEM), tiskárna vytiskne na termo pásku znakovou sadu pokladny. Testy Tisk Tisk vykonávam... Po úspěšném ukončení testu se na displeji obsluhy zobrazí: Test proveden OK 88

89 Test snímačů papírových pásek Pomoc v nouzi Na displeji se zobrazí aktuální stav přítomnosti papírových pásek v snímačích. Zasouváním a vysouváním papíru ze snímačů se mění zobrazování stavu přítomnosti papíru na displeji podle přítomnosti papíru v snímačích. Postup při spuštění testu: Posloupnost kroků V P režimu přejděte pomocí tlačítek nebo a tlačítka TOTAL do menu pro test snímačů pásek (P-režim Sys. parametry # Displej obsluhy Testy Snímače pásek Potvrďte tlačítkem TOTAL (CELKEM), pokud je termo páska správně založena v tiskárně, na displeji obsluhy se zobrazí: Pokud chybí páska, na displeji se zobrazí: účtenka OK žurnál OK účtenka OK žurnál Chyba Test ukončíte stisknutím tlačítka TOTAL (CELKEM). Test ETHERNET Postup při spuštění testu: Posloupnost kroků # V P režimu přejděte pomocí tlačítek nebo a tlačítka TOTAL (CELKEM) do menu pro test ETHERNET (P-režim Sys. parametry) Když je pokladna správně zapojena do lokální sítě a síť je správně nakonfigurována, na displeji obsluhy se zobrazí: Pokud pokladna není zapojena, na displeji se zobrazí: Displej obsluhy Testy Ethernet Test proveden OK Test eth. chyba Test ukončíte stisknutím tlačítka TOTAL (CELKEM). 89

90 Pomoc v nouzi Funkce přepínání mezi INTERNÍ / EXTERNÍ paměť Připojení / odpojení USB zařízení se indikuje v R a T režimu při zobrazení data a času. Za R / T symbolem následuje blikající symbol pro USB přístup: C-počítač, M-úložný prostor, K-externí klávesnice, nebo USB scaner. Připojení se indikuje krátkým pípnutím, a odpojení krátkým dvojpípnutím. Úložiště pro operace Export / Import je nastavitelné v Systémové Parametry / Nastavení / Výběr úložiště jako Interní [základní paměť] / externí privátní / externí sdílené. Pokud je při provedení těchto operaci nastaveno externalxxx úložiště a externí zařízení není připojeno, zahlásí se chyba Externí úložiště nenalezeno. Při nastavení interní se použije interní emmc. Jelikož jedno Externí Úložiště může být použito pro archivaci více pokladen na provozu, export / import operace pracují se svými vlastními základními složkami, jehož název je shodný s číslem pokladny, v kombinaci s jejím sériovým číslem. Při používání může nastat případ, kdy se export z jedné pokladny bude mít použít jako import pro ostatní pokladny na provozu. V takovém případě je vhodné ve Výběr úložiště použít možnost externí sdílené, která umožní použití základní složky s názvem 00 (neexistující číslo pokladny). 90

91 Pomoc v nouzi Postup instalace ovladače pro pokladny ELCOM Při zakoupení pokladny ELCOM a následném připojení k Vašemu PC, bude pokladna detekována jako neznámé zařízení. Proto je třeba abyste následně ručně nainstalovali příslušný ovladač, který vytvoří úspěšnou komunikaci mezi pokladnou a Vaším PC. 1. Stažení a příprava ovladače na instalaci Stáhněte ovladač z následujícího odkazu: Následně je třeba stažen ovladač rozbalit z komprimovaného ".zip" souboru do Vámi zvolené složky na disku "C". Propojte pokladnu s PC pomocí přiloženého USB kabelu v balení a zapněte pokladnu. 2. Pokladnu detekuje PC v "Správce zařízení" jako "Neznámé zařízení" v některých případech se pokladna projeví jako neznámé zařízení v sekci "Port-y" KROK 1 kurzorem se přesuňte na nabídku START a stiskněte pravé tlačítko myši. KROK 2 po zobrazení nabídky vyberte DEVICE MANAGER (resp. Správce Zařízení) KROK 3 zobrazuje se seznam kde najdete "Neznámé zařízení" (Other devices) 91

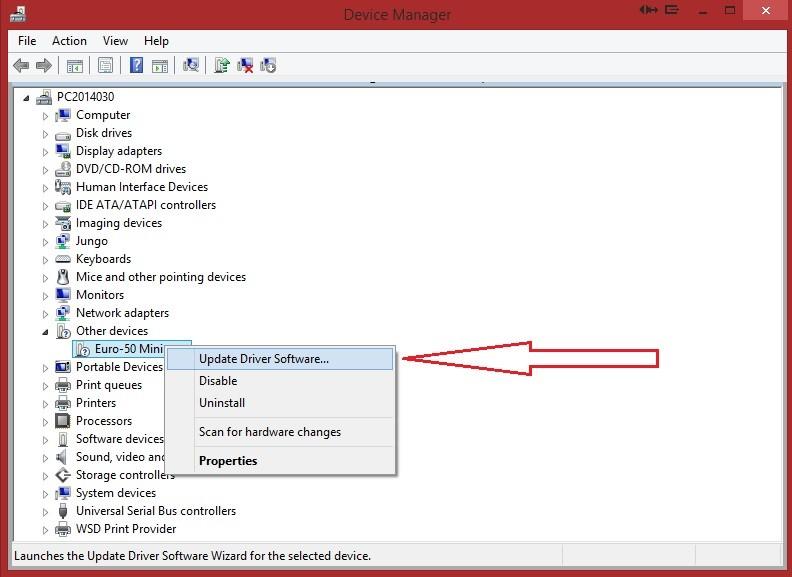

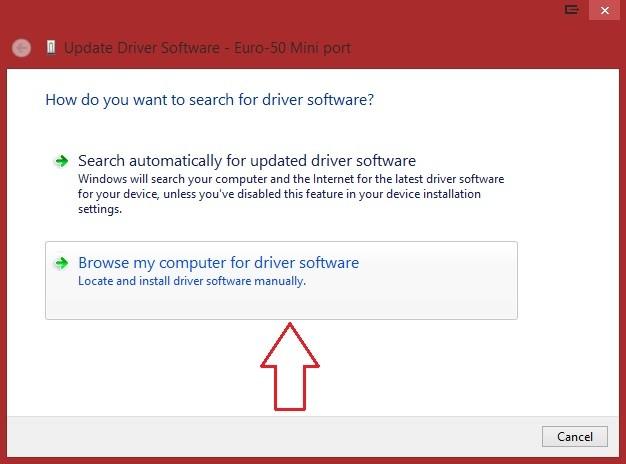

92 Pomoc v nouzi 3. Aktualizace ovladače pro "Neznámé zařízení" nastavte se kurzorem na "neznámé zařízení" (nalezenou pokladnu) a stiskněte pravé tlačítko myší. po zobrazení nabídky vyberte možnost "Aktualizovat ovladač" (Update driver software) 4. Vyberte ovladač z umístění ve vašem PC 92

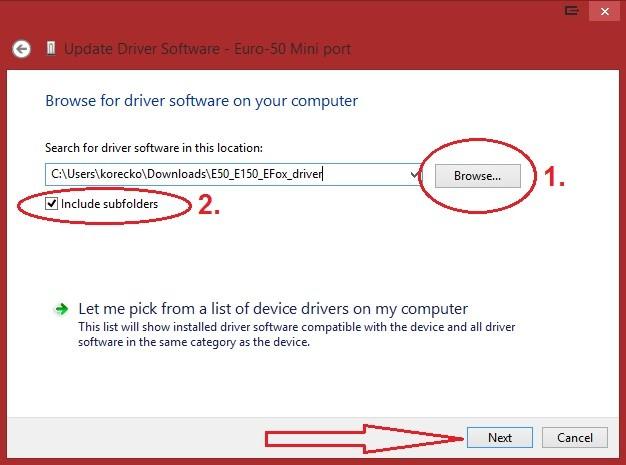

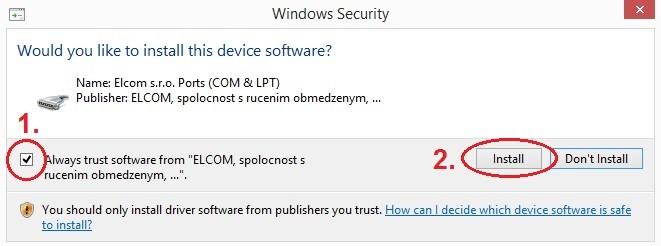

93 Pomoc v nouzi KROK 1 vyhledejte ovladač ve Vašem PC a potvrdit výběr tlačítkem "OK" KROK 2 zaškrtněte možnost "zahrnout i podsložky" (include subfolders) KROK 3 pokračujte v instalaci stiskem tlačítka "Next" 5. Instalace ovladače do PC a povolení pro instalaci KROK 1 označte atribut "Vždy důvěřovat softwaru od..." (Always trust software...) KROK 2 potvrďte instalaci stiskem tlačítka "Instalovat" (Install) 93

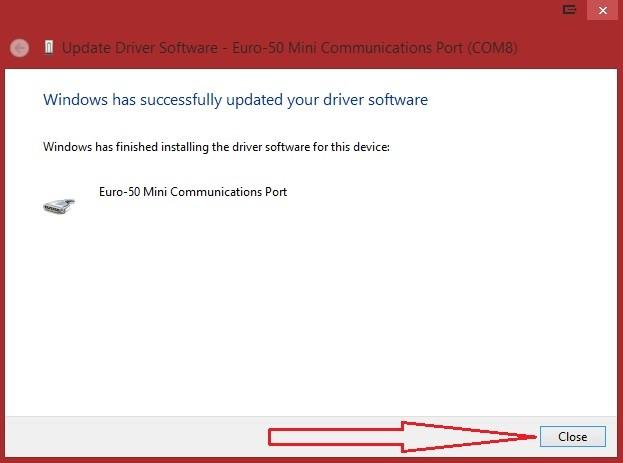

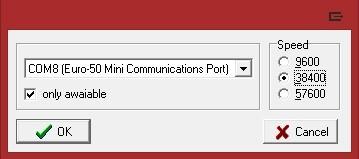

94 Pomoc v nouzi 6. Dokončení instalace - klikněte na tlačítko "zavřít" (Close) 7. Výběr správného COM - Portu pro úspěšnou komunikaci s pokladnou jako první označte atribut "jen dostupné" (only available) pak vyberte správný COM - port nakonec vyberte komunikační rychlost KOMUNIKACE S POKLADNOU ÚSPĚŠNÁ 94

95 Pomoc v nouzi Nahrání softwaru (SW) z USB klíče do pokladny, v případě rozšíření SW Legislativa může průběžně aktualizovat zákonné požadavky na EET. Ty je třeba zapracovat do softwaru pokladny. Po koupi pokladny zkontrolujte zda se shoduje její software (SW) s nejnovější verzí zveřejněnou na Postup zjištění aktualní verze programu: Aktuální verzi programu na vaší pokladně si zjistite následovně: P-režim / Syst. Parametry /Verze programu, na displeji operátora se zobrazí informace o verzi programu napr CZ Nejnovější verzi programu si stáhnete na webové stránce: - sekcia Podpora - Aktualizace SOFTVÉRU EET pokladny a) pokud potřebujete aktualizovat program pro LAN klikněte na řádek s textem: Verze LAN: b) pokud potřebujete aktualizovat program pro Wi-Fi kliknete na řádek s textem: Verze Wi-Fi verze programu je zahrnuta v názvu programu za malým písmenem v tedy, pokud např. název programu je: E50iFW_cz_v3_010_eth.bin, verze programu je 3_010, určená pro LAN V případě, že se neshoduje, aktualizujte SW podle následujících kroků. 1. Z počítače stáhnete soubor E50iFW_cz_v3_010_eth.bin (pro verze LAN) a nebo soubor E50iFW_cz_v3_010_wifi.bin (pro verze Wi-Fi) na USB klíč, soubor na nahrání SW: 2. USB klíč připojte na micro OTG kabel a ten připojte k pokladně 3. Pokladna musí být připojena adaptérem do elektrické sítě (nebude-li připojena k adaptéru, na displeji operátora se zobrazí zpráva Připojte prosím adaptér ) 4. Zapněte pokladnu 5. Přepněte se do P-režimu a do menu Správa 6. Dané menu potvrdíte klávesou TL 7. V menu Správa vyhledáte podmenu Aktualizace softwaru (SW) 8. Potvrdíte klávesou TL 9. Pokud nebyla vytvořena Z uzávěrka, před nahráním programu se provede automaticky 10. Proběhne export databáze (položky zboží, skupiny zboží, pokladníci...), průběh exportu je zobrazen na displeji operátora textem: export... Provedení exportu není vytištěno na účtence. 11. Na správu (která se zobrazí na displeji operátora): Pokračovat? ano = MS, ne = jiné -kliknete na klávesu ST (MS) 12. Na displeji operátora se zobrazuje průběh aktualizace softwaru 13. Po ukončení nahrání programu na displeji operátora se objeví zpráva: Sys. parametry Master reset 14. Master reset potvrdíte klávesou TL a následne na to proběhne inicializace pokladny 15. Při zobrazení textu: INICIALIZACE OK, Vypněte pok. - Pokladnu vypněte 95

96 Notes 96

97 Notes Nejaktuálnější příručka online zde: UM_E50TE_Mini_cz.pdf Tato příručka neprošla jazykovou korekturou. Tato příručka, ani žádná její část, nesmí být kopírována, rozmnožována nebo jinak šířena bez souhlasu vydavatele. Všechna práva vyhrazena. Elcom, spol. s ručením obmedzeným ELCOM spol. s ručením obmedzeným,
