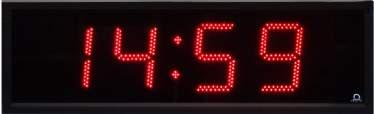

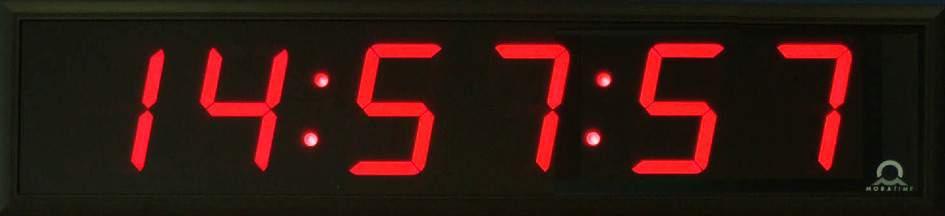

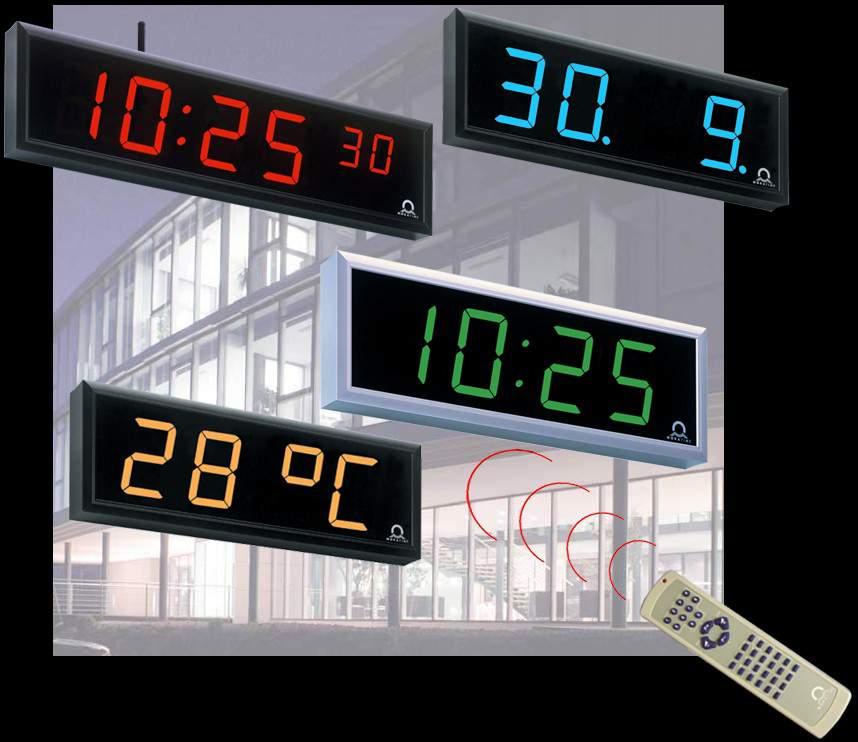

2 Interiérové digitální hodiny řady DC Univerzální digitální hodiny určené pro použití v interiérech vyhoví požadavkům kladeným na většinu běžných aplikací sedmisegmentové LED zobrazovače vysoké svítivosti zaručují výbornou čitelnost ze všech úhlů pohledu osm kombinací výšky a počtu číslic autonomní provedení, napájení ze sítě synchronizace NTP multicast nebo unicast v síti Ethernet nebo WiFi; napájení ze sítě nebo přes PoE zapojení do bezdrátového systému jednotného času WTD synchronizace kódem MO- BALine, RS 232, RS 485 nebo IRIG-B; napájení ze sítě LED displej v červené, pravé zelené, žluté, modré nebo zelené barvě jednostranné nebo dvoustranné provedení rám hodin z hliníkových eloxovaných profilů montáž na zeď, stropním závěsem nebo boční konzolou Základní vlastnosti výška číslic 57, 100 nebo 180 mm, odpovídající čitelnost na vzdálenost přibližně 25, 40 nebo 70 m barva číslic červená, pravá zelená, modrá, žlutá, bílá, nebo zelená ruční nebo automatické nastavení intenzity svitu LED zobrazovačů možnost střídavého zobrazení času, datumu a teploty s nastavitelnou dobou zobrazení jednotlivých údajů jednostranné nebo dvoustranné provedení, montáž nástěnná (pouze pro jednostranné hodiny), závěsná nebo boční lomenou konzolou rám hodin z hliníkových eloxovaných profilů v černé nebo stříbrné barvě, na přání jakýkoliv odstín RAL jednoduchá a časově úsporná montáž prostřednictvím zadního krytu, který slouží současně jako kotevní plech, na který se hodiny zavěsí a jednoduše zaklapnou na pružiny. Hodiny jsou zajištěny pojistkou antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost možnost připojení paralelního displeje pracovní teplota 0 až +50 C na zakázku krytí IP54 (jen pro typy DC.57 a DC.100); modely DC.180 jsou k dispozici na přání ve speciálním rámu hloubky 60 mm, krytí IP 65

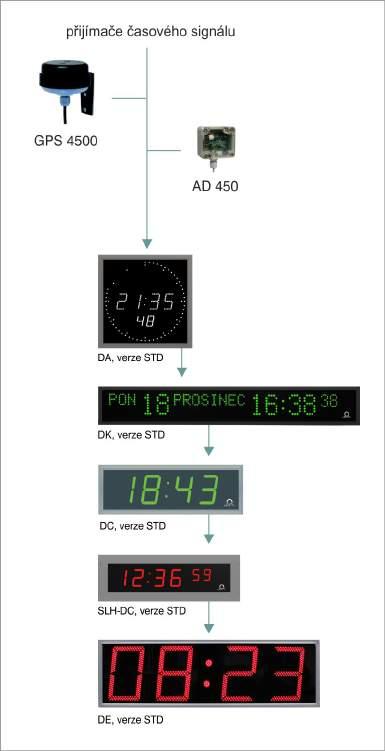

3 Ovládání a synchronizace digitálních hodin řady DC nastavení se provádí dálkovým ovládáním nebo 2 tlačítky, která jsou umístěna na horní části rámu lze připojit více digitálních hodin na jeden přijímač DCF nebo GPS v jedné řadě napájení ze sítě, široký rozsah vstupního napětí VAC, volitelně 24 VDC nebo 12 VDC, u NTP verze možnost napájení přes PoE (IEEE 802.3af) Možnosti synchronizace DCF 77 GPS MOBALine prostřednictvím sítě Ethernet nebo WiFi (IEEE b/g) protokolem NTP WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B (ne)polarizované ±12-30 VDC minutové, půlminutové a sekundové pulsy RS 232 RS 485 Pro NTP, PoE a WiFi verze: DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP options update firmware na dálku prostřednictvím sítě pomocí protokolu TFTP konfigurace / monitoring prostřednictvím MOBA - NMS software nebo SNMP protokolu NTP a PoE verze IPv6 ready sériový kód MOBATIME Konfiguraci, monitorování a správu celého systému jednotného času z jednoho místa v síti umožňuje software MOBA-NMS Hodiny zobrazení času (12 nebo 24hodinový cyklus), formát čtyřmístný (HH:MM) nebo šestimístný (HH:MM SS, HH:MM:SS) zobrazení datumu, formát čtyřmístný (DD.MM.) nebo šestimístný (DD.MM SS, DD.MM.SS) zobrazení teploty ve C nebo F (je-li připojeno teplotní čidlo) možnost připojení dvou teplotních čidel zobrazení relativní vlhkosti a tlaku u verzí NTP, PoE, PoEclass, WiFi a SI možnost střídavého zobrazení času, datumu a teploty s nastavitelnou dobou zobrazení jednotlivých údajů možnost konfigurace libovolné časové zóny Stopky načítání od nuly, měří do 24 hodin odečítání od nastavené hodnoty se zastavením na nule, s automatickým restartem nebo čítáním do mínusu zobrazení mezičasů, "zmrazení displeje", kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy ovládání dálkovým IR ovladačem nebo klávesnicí souběžně možnost přepnutí do režimu zobrazení času a datumu, případně teploty Příslušenství dálkový IR ovladač nastavení hodin a ovládání stopek Doplňky přijímač satelitního signálu GPS přijímač radiosignálu DCF 77 teplotní čidlo IP 66 (kabel 3 nebo 30 m) teplotní čidlo s RS 485 interface (pro SI verzi) teplotní čidlo s Ethernet interface (pro NTP, PoE, PoEclass a WiFi verzi) čidlo pro měření tlaku, teploty a vlhkosti s RS 485 interface (pro SI verzi) inteligentní snímač teploty, relativní vlhkosti a tlaku s připojením na Ethernet (pro NTP, PoE a WiFi verzi) klávesnice k ovládání stopek

4 Technické údaje DC.57.4 DC.57.6 DC DC DC.100x.6 DC DC DC.180x.6 Displej Formát zobrazení času Formát zobrazení data výška v mm / / / počet číslic HH : MM HH : MM SS HH : MM : SS DD. MM DD. MM. RR DD.MM.RR Napájecí napětí standardně VDC (na přání) VDC 12V (na přání) VAC, Hz VDC ( VAC) 12 16VDC Příkon verzí s napájením AC nebo DC Příkon verzí s napájením PoE verze PoE PoE (IEEE 802.3af-Class 0) verze PoEclass PoE (IEEE 802.3af-Class 3) jednostranné 7 VA 8 VA 7 VA 8 VA 10 VA 25 VA 30VA 36 VA dvoustranné 11 VA 16 VA 11 VA 16 VA 18 VA 50 VA 60 VA 75 VA jednostranné 7 VA 8 VA 7 VA 8 VA 10 VA dvoustranné 11 VA 15 VA 11 VA 15 VA 15 VA Záloha chodu pasivní (čas+datum) 6 let (kromě PoE) Přesnost při 20 C (bez synchronizace) Přesnost měření teploty Pracovní prostředí Hmotnost [kg] Rozměry [mm] (š x v x h) ±0,3 s/den rozsah C ±0,5 C rozsah C ±2,0 C teplota 0 až +50 C vlhkost 0-95%, bez kondenzace krytí IP 40, volitelně IP 54 nebo IP 65 IP 40, volitelně IP 65 jednostranné 1,4 1,8 2,4 3,1 3,5 6,3 9,3 10,4 dvoustranné 2,6 3 4,4 5,6 6 10,2 15,3 17,6 jednostranné dvoustranné 333x118 x39 333x118 x78 423x118 x39 423x118 x78 510x169 x39 510x169 x78 652x169 x39 652x169 x78 728x169 x39 728x169 x78 880x264 x39 880x264 x x264 x x264 x x264 x x264 x78 Poznámky: verzi PoE a PoEclass nelze kombinovat s hodinami DC.180 interní relé je možné u všech verzí příslušenství pro všechny modely jsou uvedena v tabulce Typové označení digitálních hodin DC teplotní čidla TP 3 m a TP 30 m nelze použít u verze WiFi u modelu DC.180 teplotní čidla TP 3 m a TP 30 m pro verze NTP a PoE lze dodat jen na zakázku Detail rámu Odnímatelný zadní kryt se svorkovnicí

5 Typové označení digitálních hodin DC Výška číslic 57 mm (výška prvních 4 číslic, sekundy 38 mm) mm (výška prvních 4 číslic, sekundy 57 mm) mm (výška všech 6 číslic) 100x 180 mm (výška prvních 4 číslic, sekundy 100 mm) mm (výška všech 6 číslic) 180x Počet číslic 4 - čtyřmístné hodiny šestimístné hodiny 6 Barva displeje DC červená pravá zelená modrá zelená bílá žlutá R PG B G W A Provedení jednostranné hodiny dvoustranné hodiny N D Způsob montáže nástěnná montáž (jen pro jednostranné hodiny) stropní závěs (standardně 5, 10, 30, 50 cm) nebo na zakázku boční konzola Synchronizace standardní verze - autonomní / MOBALine / min. impulsy 24 VDC standardní verze s vestavěným interface RS 232, RS 485 a IRIG-B Ethernet verze, synchronizace protokolem NTP, napájení 230 VAC Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 0) Ethernet verze, synchronizace protokolem NTP, napájení PoE WTD, bezdrátový systém jednotného času WiFi verze, synchronizace protokolem NTP Barva rámu RAL9005 RAL9006 barva rámu na zakázku N S B STD SI NTP PoE PoEclass WTD WiFi černá stříbrná RALxxxx Zvláštní volby napájení VDC napájení VDC interní relé interní relé + FW pro spínací funkce VDC VDC 12V REL REL-IP krytí IP 54 (nelze u modelu DC.180) IP 54 krytí IP 65 IP 65 Příslušenství: dálkový IR ovladač IR přijímač radiosignálu DCF 77,5 khz, pro běžné použití AD 450 přijímač radiosignálu DCF 77,5 khz, vysoká selektivita AD 10 přijímač satelitního signálu včetně antény, výstup signál DCF 77 GPS 4500 teplotní čidlo IP 66 s kabelem 3 m (nelze u modelu DC.180 WiFi) TP 3m Příklad: objednávky DC.100x.6.R.N.N.NTP.RAL9005 Digitální hodiny, sedmisegmentový displej, výška všech číslic 100 mm, 6 číslic, zobrazují hodiny, minuty a sekundy (HH:MM:SS), resp. den, měsíc a rok (DD.MM.RR), červený displej, jednostranné, zavěšení na stěnu, síťová verze, synchronizace NTP, napájení přes 230 vac, černý rám teplotní čidlo IP 66 s kabelem 30 m (nelze u modelu DC.180 WiFi) teplotní čidlo s RS 485 interface, napájení 12 VDC, délka kabelu mezi čidlem a interface 3 m, pouze pro verzi SI teplotní čidlo s Ethernet interface, napájení 5 VDC, délka kabelu mezi čidlo a interface 3 m, pouze pro NTP, PoE a WiFi verzi klávesnice SK na ovládání stopek, kabel 5 m TP 30m TP RS485 TP LAN SK Pozn.: Verze PoE a PoE class nelze pro DC.180.

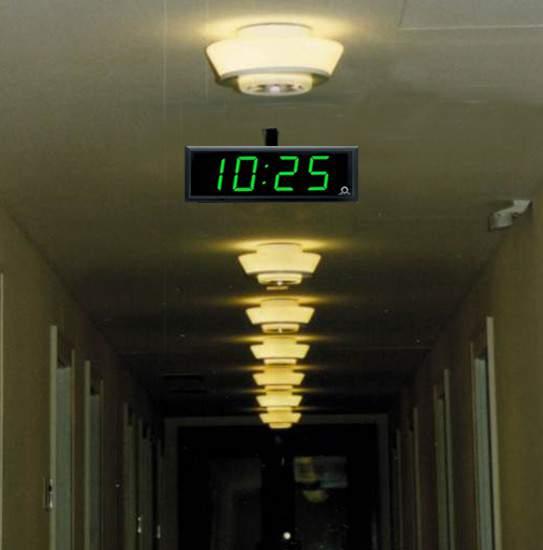

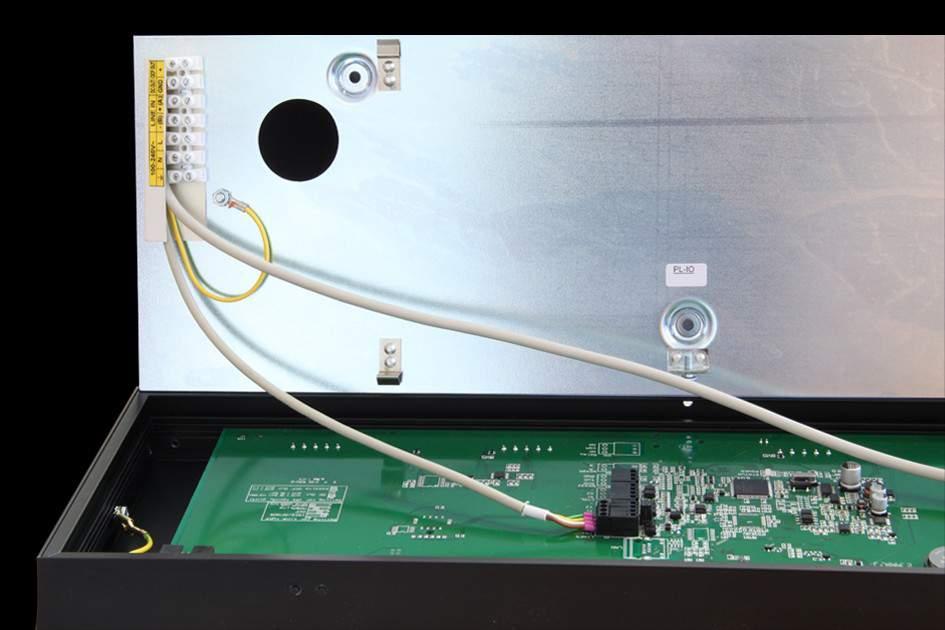

6 Montáž digitálních hodin DC.57 a DC.100 zapojení podružných hodin DC.57.4 DC.57.6 DC DC Poznámky: odnímatelný zadní kryt slouží zároveň jako kotevní plech pro nástěnnou montáž, obsahuje připojovací svorkovnici a umožňuje snadnou dvoustupňovou montáž standardní délky stropních závěsů (5; 10; 30; 50 cm), jiné délky na zakázku délka boční konzoly je daná podle typu hodin (jiné délky na zakázku) Montáž digitálních hodin DC.180 DC DC Poznámky: odnímatelný zadní kryt slouží zároveň jako kotevní plech pro nástěnnou montáž, obsahuje připojovací svorkovnici a umožňuje snadnou dvoustupňovou montáž dva stropní závěsy, rozteč závěsů pro model DC je 600 mm, pro model DC je rozteč závěsů 800 mm; standardní délky stropních závěsů (5; 10; 30; 50 cm), jiné délky na zakázku boční konzola na zakázku

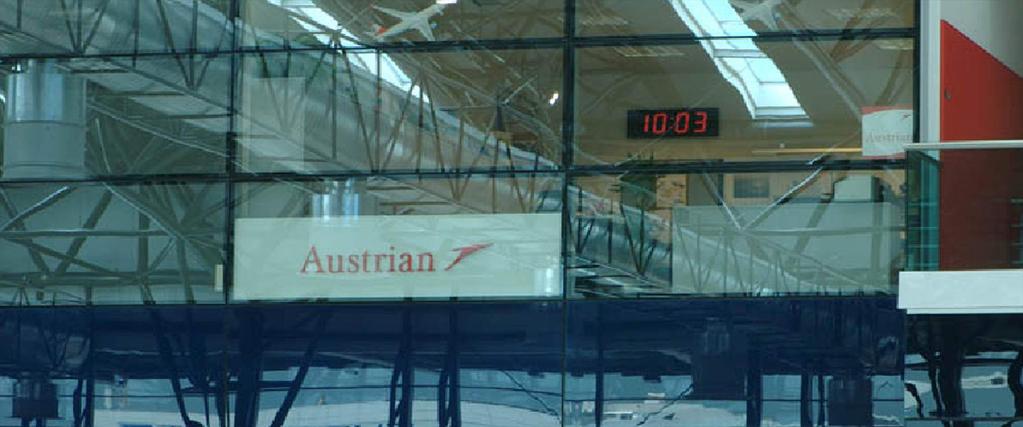

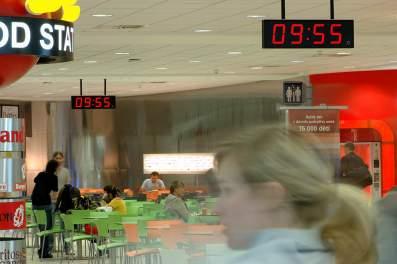

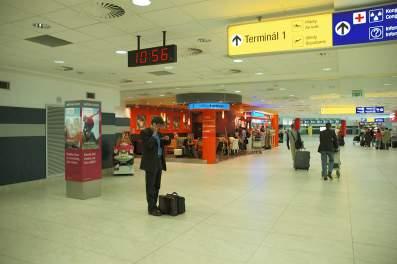

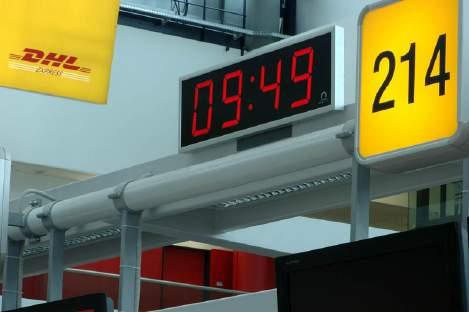

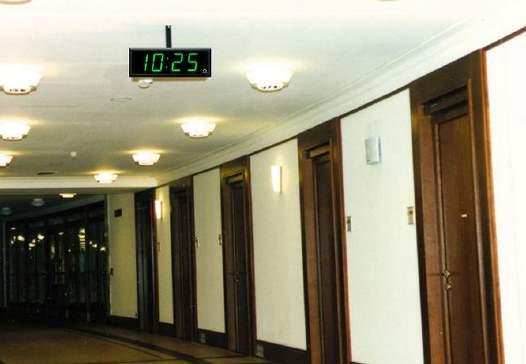

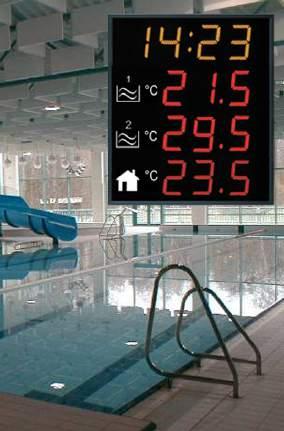

7 Typické aplikace digitálních hodin DC, DA, DK, SLH-DC a DE Příklady realizace Letiště Praha - Ruzyně TERMINÁL SEVER 2 dodávka kompletního systému jednotného času v rámci výstavby nového terminálu. Podružné hodiny jsou řízeny kódem MOBALine. Synchronizace přijímačem GPS. DC R.D.S.STD / DC R.N.N.STD Interiérové digitální hodiny, výška číslice 180 mm, červený displej, jednostranné i dvoustranné podružné hodiny v bezdrátovém systému WTD ČNB Praha DC PG.D.S Dvoustranné digitální hodiny, zelený displej, výška číslic 100 mm autonomní hodiny DE s integrovaným GPS přijímačem Fakultní nemocnice Ostrava DC Y.N.N.STD DC R.N.N.STD Digitální hodiny se stopkami v jednom rámu, pro vybavení operačních sálů, výška číslic 100 mm DC R.N.S.STD Jednostranné digitální hodiny, montáž stropním závěsem, výška číslic 100 mm zapojení autonomních hodin DE a DC

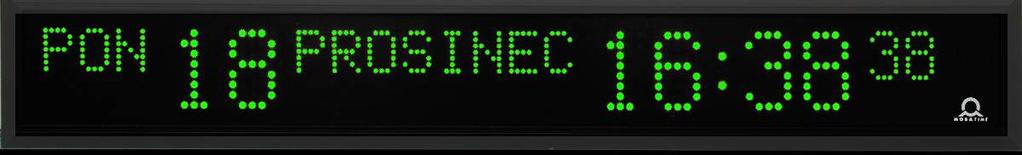

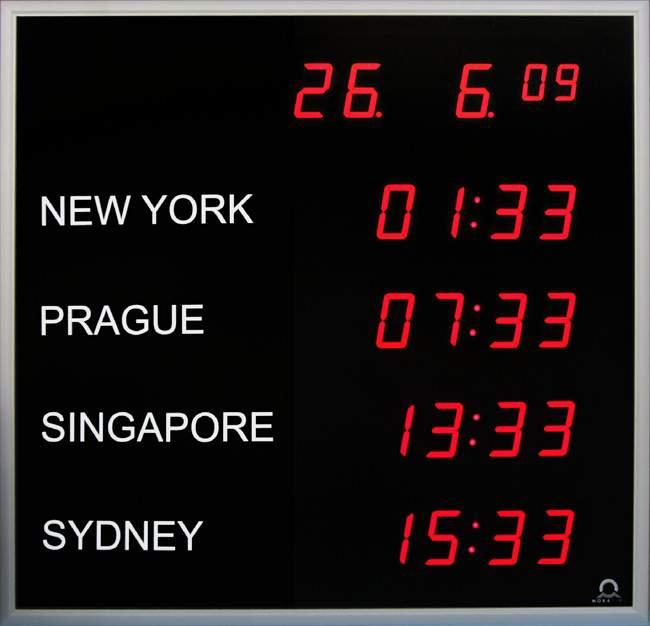

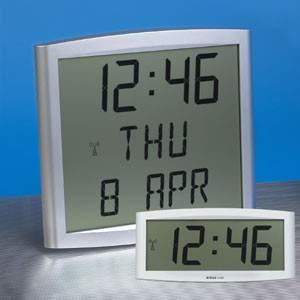

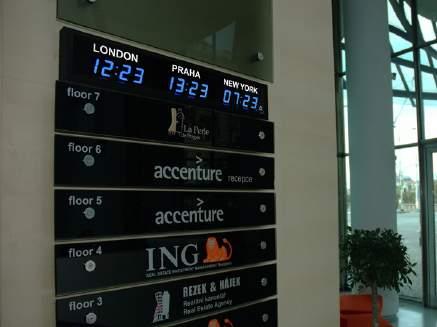

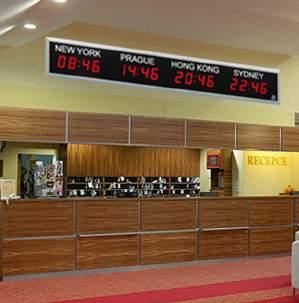

8 Digitální hodiny s kalendářem řady DK Aplikace - digitální hodiny se světovými časy Hodiny zobrazují současně informace o čase a datumu na jednom displeji možnost střídání údajů ve třech jazycích k dispozici výběr zobrazení data z 20 jazyků autonomní provedení, napájení ze sítě synchronizace NTP multicast nebo unicast v síti Ethernet nebo WiFi; napájení ze sítě nebo přes PoE zapojení do bezdrátového systému jednotného času WTD synchronizace kódem MOBALine, RS 232, RS 485 nebo IRIG-B; napájení ze sítě LED displej v červené, zelené, žluté a modré barvě jednostranné nebo dvoustranné provedení rám hodin z eloxovaných hliníkových profilů nástěnná montáž pro jednostranné hodiny stropní závěs nebo montáž boční konzolou pro dvoustranné i jednostranné provedení stupeň krytí IP 40 DC.57.4/3.B.N.N.H Digitální hodiny se 3 světovými časy, modrý displej, výška číslic 57 mm, horizontální rozložení Zobrazení aktuálního času na různých místech ve světě interiérové nebo exteriérové počet časových zón dle požadavku zákazníka zobrazení času (12 nebo 24hodinový cyklus) formát čtyřmístný (HH:MM) nebo šestimístný (HH:MM:SS / HH:MM SS) výška číslic 57, 100 mm barva číslic červená, pravá zelená, žlutá nebo modrá bílá vertikální nebo horizontální provedení ruční nebo automatické nastavení intenzity svitu možnost připojení dalšího displeje antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost montáž nástěnná (pouze pro jednostranné hodiny), závěsná nebo boční konzolou jednostranné nebo dvoustranné provedení DC.100.4/3.R.N.N.H Digitální hodiny se 3 světovými časy, červený displej, výška číslic 100 mm, horizontální rozložení DC.57.6.R.N.N + DC.57.4/3.R.N.N.V Digitální hodiny se 3 světovými časy,červený displej, výška číslic 57 mm, vertikální rozložení Hodiny zobrazení času (12 nebo 24 hodinový cyklus), čtyřmístný (HH:MM) nebo šestimístný (HH:MMSS) formát zobrazení dne v týdnu 3 znaky; zobrazení měsíce 8 znaků zobrazení teploty (pokud je připojeno teplotní čidlo) ve C nebo F, možnost zobrazení jedné nebo dvou teplot (dvě teplotní čidla) a popis možnost střídavého zobrazení data a teploty s nastavitelným zobrazením odpovídajícího data možnost nastavení časového pásma, lze cyklicky zobrazovat název města a aktuální čas až na pěti místech Displej výška číslic 57 mm nebo (57/36) mm, které odpovídají čitelnosti na vzdálenost 25 m výška písmen 30 mm (36 mm s diakritikou) barva číslic červená zelená, modrá nebo žlutá (jantarová) ruční nebo automatické nastavení intenzity svitu LED DC.100.4/4.R.N.N.H Digitální hodiny se 4 světovými časy,červený displej, výška číslic 100 mm, horizontální rozložení DC.100.4/6.PG.N.N.H Digitální hodiny se 6 světovými časy, displej pravá zelená výška číslic 100 mm, horizontální rozložení, rám IP 54 DC.100.4/3.PG.N.N.H Digitální hodiny se 3 světovými časy,displej, pravá zelená, výška číslic 100 mm, horizontální rozložení

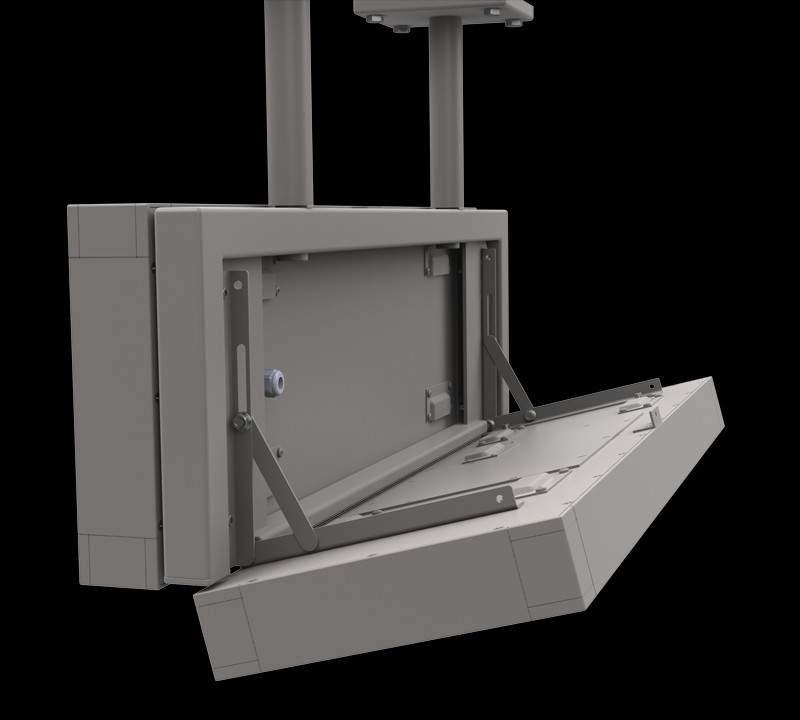

9 Montáž jednoduchá dvoustupňová montáž pro všechny modely a velikosti hodiny jsou umístěny na výklopné konzole, což umožňuje snadný přístup k připojovací svorkovnici během montáže a servisu montážní otvory a rozměry závěsů jsou dané podle typu hodin zavěšení hodin větších rozměrů se řeší individuálně podle velikosti, hmotnosti a možnosti uchycení Ovládání a synchronizace digitálních hodin řady DK Nástěnná montáž nastavení parametrů hodin, času / data se provádí dvěma tlačítky, která jsou umístěna na horní části rámu, pomocí klávesnice, dálkovým IR ovladačem nebo dálkovým RF ovladačem s dlouhým dosahem autonomní krystalová časová základna s možností synchronizace signálem DCF77 nebo GPS lze připojit více digitálních hodin na jeden přijímač DCF nebo GPS v jedné řadě Jednostranné hodiny nástěnná montáž na výklopnou konzolu výklopnou konzolu lze zajistit ve vertikální pozici možnost montáže jednostranných hodin stropním závěsem nebo boční konzolou Možnosti synchronizace Pro NTP, PoE a WiFi verze: DCF 77 GPS MOBALine prostřednictvím sítě Ethernet nebo WiFi (IEEE b/g) protokolem NTP WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B (ne)polarizované ±12-30 VDC minutové, půlminutové a sekundové pulsy RS 232 RS 485 sériový kód MOBATIME DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP options update firmware na dálku prostřednictvím sítě pomocí protokolu TFTP konfigurace / monitoring prostřednictvím MOBA - NMS software nebo SNMP protokolu NTP a PoE verze IPv6 ready Konfiguraci, monitorování a správu celého systému jednotného času z jednoho místa v síti umožňuje software MOBA-NMS Montáž stropním závěsem Dvoustranné hodiny dvoustranné hodiny se skládají ze zobrazovací a řídící části a centrální výklopné konzoly montáž na výklopnou konzolu usnadní instalaci hodin kvůli jednodušší přepravě je výklopná konzola dodávána v rozloženém stavu Stopky Montáž boční konzolou načítání od 0, měří do 24 hodin odečítání od nastavené hodnoty se zastaví na nule, s automatickým restartem nebo čítáním do mínusu zobrazení mezičasů, "zmrazení" displeje, kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy ovládání přes klávesnici nebo IR dálkovým ovladačem možnost připojení dalšího displeje možnost paralelního přepnutí režimů čas/datum, případně režimu teploty Konstrukce jednostranné nebo dvoustranné provedení, nástěnná montáž (pouze pro jednostranné provedení), stropní závěs nebo montáž boční konzolou rám hodin z eloxovaného hliníkového profilu v černé nebo stříbrné barvě, na zakázku jakýkoliv odstín RAL snadná instalace a časově nenáročná údržba díky zadnímu panelu, navrženého jako kotevní plech, na který lze hodiny nasadit a zajistit pojistkou hloubka hodin 39/78 mm jednostranné/dvoustranné provedení antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost stupeň krytí IP 40

10 Typové označení hodin DK Výška číslic DK 57 mm 57 Počet číslic čtyřmístné 4 šestimístné 6 Barva displeje červená zelená bílá žlutá R G W A Provedení jednostranné dvoustranné N D Montáž nástěnná stropní závěs (standardně 5, 10, 30, 50 cm nebo na zakázku) boční konzola N S B Synchronizace standardní verze - autonomní / MOBALine / min. impulsy 24 VDC standardní verze s vestavěným interface RS 232, RS 485 a IRIG-B Ethernet verze, synchronizace protokolem NTP, napájení 230 VAC Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 0) Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 3) WTD, bezdrátový systém jednotného času WiFi verze, synchronizace protokolem NTP STD SI NTP PoE PoE class WTD WiFi Barva rámu černá (RAL9005) stříbrná (RAL9006) barva rámu na zakázku black silver RALxxxx Zvláštní volby napájení VDC napájení VDC interní relé VDC VDC 12V REL Příslušenství AD 450 přijímač radiosignálu AD 450 AD 10 přijímač radiosignálu (vysoká selektivita) AD 10 GPS 4500 přijímač GPS 4500 teplotní čidlo, IP 66, kabel 3 m teplotní čidlo, IP 66, kabel 30 m teplotní čidlo s RS 485 interface, napájení 12 VDC, délka kabelu mezi čidlem a interface 3 m, pouze pro verzi SI teplotní čidlo s Ethernet interface, napájení 5 VDC, délka kabelu mezi čidlo a interface 3 m, pouze pro NTP, PoE a WiFi IR dálkový ovladač klávesnice pro hodiny a stopky, délka kabelu 5 m TP 3m TP 30m TP RS485.M TP LAN IR SK Příklad objednávky: DK.57.4.R.N.N.STD.černý rám Digitální hodiny s kalendářem čtyřmístný displej, výška všech číslic 57 mm, zobrazení hodiny, minuty (HH:MM) barva displeje červená, jednostranné, nástěnná montáž, standardní verze - autonomní / MOBALine / min. impulsy 24 VDC, černý rám

11 Technické údaje DK.57.4 DK.57.6 výška číslic [mm] / 36 Displej výška písmen [mm] Formát zobrazení času HH : MM HH : MM SS Format zobrazení datumu den v týdnu datum standardně 3 znaky den + 8 znaků pro název měsíce VAC, Hz VDC (na přání) VDC (18-40 VAC) Napájení Příkon (pro všechny způsoby napájení) Krystalová základna Přesnost měření teplot VDC 12V (na přání) VDC verze PoE PoE (IEEE 802.3af-Class 0) verze PoEclass PoE (IEEE 802.3af-Class 3) jednostranné 11 VA 11 VA dvoustranné 15 VA 15 VA záloha chodu pasivní (čas+datum) přesnost 6 let (kromě PoE) ±0,3 s / den (při 20 C, bez synchronizace) rozsah C ±0,5 C rozsah C ±2,0 C teplota 0 až +50 C Pracovní prostředí vlhkost 0-95%, bez kondenzace stupeň krytí IP 40 Hmotnost [kg] (bez konzoly) Rozměry [mm] (š x v x h) jednostranné 2,4 2,8 dvoustranné 4,4 5,1 jednostranné 735 x 118 x x 118 x 39 dvoustranné 735 x 118 x x 118 x 78 Produkt TP 3m TP 30m TP RS485 M TP RS485 I TP RS485 O TP LAN TPH RS485 (4m) TPHB RS485 (4m) TPHP RS485 (4m) TPH LAN (4m) TPHB LAN (4m) TPHP LAN (4m) DK Poznámka: * pouze na zakázku (pouze SI) (pouze NTP, PoE, WiFi) * Montáž digitálních hodin řady DK DK.57.4 DK.57.6

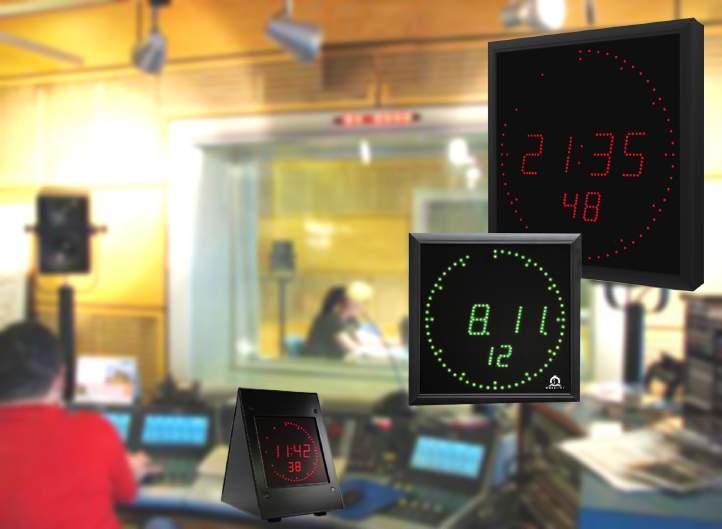

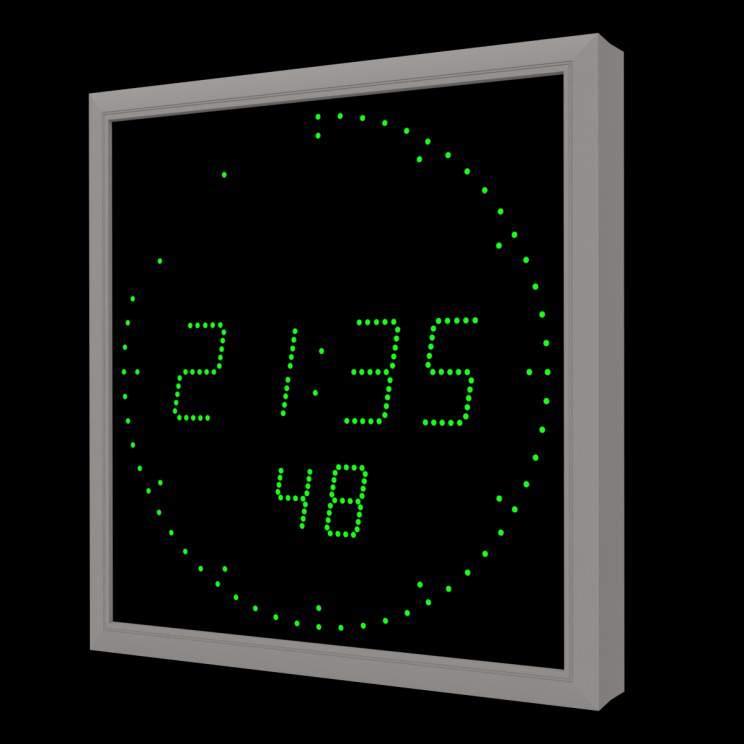

12 Interiérové digitální hodiny se sekundovým kruhem řady DA Současný a funkční design uplatní se ve většině běžných aplikací vhodné zejména pro rádiová a televizní studia uplatní se jako nástěnné hodiny v kancelářích a veřejných prostorách výška číslic 57 / 38 mm nebo 45 / 32 mm 18 / 13 mm pro stolní provedení různé možnosti zobrazení sekundového kruhu vysoká svítivost diod zaručuje výbornou čitelnost ze všech úhlů pohledu šestimístný displej autonomní provedení, napájení ze sítě synchronizace NTP multicast nebo unicast v síti Ethernet nebo WiFi; napájení ze sítě nebo přes PoE zapojení do bezdrátového systému jednotného času WTD synchronizace kódem MOBALine, RS 232, RS 485 nebo IRIG-B interface, napájení ze sítě LED displej v červené, pravé zelené, modré, žluté nebo bílé barvě jednostranné nebo dvoustranné provedení rám hodin z hliníkových eloxovaných profilů montáž na zeď, stropním závěsem nebo boční konzolou krytí IP 40 IP 20 pro stolní hodiny Základní vlastnosti Hodiny 7-segmentový LED displej, sekundový kruh složený z bodů výška číslic 57/38 mm 45 / 32 mm nebo 18 / 13 mm zobrazení sekund a roku lze vypnout čitelnost na vzdálenost 25 m, 20 m resp. 8 m číslice v červené, bílé, modré, pravé zelené nebo žluté barvě ruční nebo automatické nastavení intenzity svitu LED zobrazovačů výborná čitelnost ze všech úhlů pohledu možnost střídavého zobrazení času, data a teploty jednostranné nebo dvoustranné provedení, montáž nástěnná (jen pro jednostranné hodiny), stropním závěsem nebo boční lomenou konzolou rám hodin z eloxovaných hliníkových profilů, barva černá, stříbrná nebo na zakázku jakýkoliv odstín RAL jednoduchá a časově úsporná montáž, zadní kryt slouží současně jako kotevní plech, na který se hodiny zavěsí a jednoduše zaklapnou na pružiny; hodiny jsou zajištěny šroubem umístění na stůl nebo vestavná montáž pro model DA.18, stolní provedení zobrazení času (12 nebo 24 hodinový cyklus), šestimístný formát zobrazení data v šestimístném formátu zobrazení teploty ve C nebo F, možnost připojení dvou teplotních čidel možnost konfigurace libovolné časové zóny Stopky načítání od nuly, měří do 24 hodin odečítání od nastavené hodnoty s nastavením na nule, s automatickým restartem na nule, s automatickým restartem nebo čítáním do mínusu zobrazení mezičasů, "zmrazení" displeje, kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy sekundy jsou zobrazeny na sekundovém kruhu ovládání klávesnicí, dálkovým IR ovladačem nebo dálkovým RF ovladačem s dlouhým dosahem možnost připojení dalších jednotek displejů možnost střídavého zobrazení času/data a teploty

13 Ovládání a synchronizace digitálních hodin řady DA nastavení parametrů hodin, času / data se provádí dvěma tlačítky, která jsou umístěna na horní části rámu, pomocí klávesnice, dálkovým IR ovladačem nebo dálkovým RF ovladačem s dlouhým dosahem autonomní krystalová časová základna s možností synchronizace přijímačem radiosignálu DCF 77 nebo pomocí signálu GPS lze připojit více digitálních hodin na jeden přijímač DCF nebo GPS v jedné řadě Možnosti synchronizace DCF GPS MOBALine NTP prostřednictvím sítě Ethernet nebo WiFi (IEEE802.11b/g) WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B 24 VDC (minutové, půl minutové a sekundové impulsy) RS 232 RS 485 sériový kód MOBATIME Pro NTP, PoE a WiFi verze: DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP konfigurace a monitoring prostřednictvím MOBA-NMS software nebo SNMP protokolu update firmware na dálku prostřednictvím sítě pomocí protokolu TFTP napájení ze sítě, široký rozsah vstupního napětí VAC, volitelně 24 VDC nebo u NTP verze napájení přes PoE (IEEE 802.3af) NTP a PoE verze IPv6 ready Konfiguraci, monitorování a správu celého systému jednotného času z jednoho místa v síti umožňuje software MOBA-NMS Zobrazení sekundového kruhu 1 - kruh se sekundovými značkami se načítá bod po bodu 2 - z plného sekundového kruhu se sekundy odečítají 3 - svítící kruh, aktuální sekundy vypnuté 4 - tři svítící sekundy, první zobrazuje aktuální sekundu 5 - dvě svítící sekundy, první zobrazuje aktuální sekundu pracovní teplota 0 až +50 C krytí IP 40 (na zakázku IP 54), IP 20 pro stolní verzi tloušťka 39/78 mm pro jednostranné/dvoustranné provedení antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost

14 Technické údaje DA.18.6 DA.45.6 DA.57.6 Displej Formát zobrazení času Formát zobrazení data Napájení Příkon (pro všechny způsoby napájení) výška číslic [mm] 18 / / / 38 počet číslic HH : MM SS DD. MM. YY standardně 12 VDC* VAC, Hz VDC (na přání) VDC (18-40 VAC) verze PoE PoE (IEEE 802.3af-Class 0) verze PoEclass PoE (IEEE 802.3af-Class 2) pro jednostranné verze PoEclass PoE (IEEE 802.3af-Class 3) pro dvoustranné jednostranné 4,5 VA 6 VA dvoustranné 11 VA Krystalová základna pasivní (čas+datum) 6 let (kromě PoE) Přesnost 20 C bez synchronizace ±0,3 s / den Přesnost měření teploty rozsah C ±0,5 C rozsah C ±2,0 C Pracovní prostředí Hmotnost [kg] (bez závěsu) Rozměry [mm] (š x v x h) teplota C vlhkost 0-95% (bez kondenzace) krytí IP 20 IP 40 (na zakázku IP 54) jednostranné 0,7 2 2,5 dvoustranné 3,3 4,1 jednostranné 130 x 142 x x 260 x x 325 x 39 dvoustranné 260 x 260 x x 325 x 78 Poznámka: verzi PoEclass nelze kombinovat s s hodinami DA.57 s pravým zeleným, bílým a modrým displejem model DA.18 lze napájet pouze externím adapterem, kromě verze PoE, adapter je součástí dodávky, k dispozici pouze s červeným displejem Montáž digitálních hodin řady DA DA.45 DA.18 Poznámky: odnímatelný zadní kryt sloužící zároveň jako kotevní plech pro nástěnnou montáž, obsahuje připojovací svorkovnici a umožňuje snadnou dvoustupňovou montáž standardní délky stropních závěsů (5; 10; 30; 50 cm) nebo délky na zakázku délka boční konzoly je dána podle typu hodin (jiné délky na zakázku) DA.57

15 Typové označení digitálních hodin DA Výška číslic DA výška číslice 57, 48 nebo 18 mm pro hodiny a minuty 57/45/18 Počet číslic šestimístné hodiny 6 Barva displeje červená pravá zelená (nelze pro model DA.18) modrá (nelze pro model DA.18) bílá (nelze pro model DA.18) žlutá (nelze pro model DA.18) R PG B W Y Provedení jednostranné dvoustranné N D Montáž nástěnná montáž stropní montáž (standardně 5, 10, 30, 50 cm nebo délka na zakázku) boční konzola stolní provedení (DA.18) vestavná montáž (DA.18) N S B P F Synchronizace standardní verze - autonomní / MOBALine / min. impulsy 24 VDC standardní verze s vestavěným interface RS 232, RS 485 a IRIG-B Ethernet verze, synchronizace protokolem NTP, napájení 230 VAC Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 0) Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 2 nebo 3) WTD, bezdrátový systém jednotného času WiFi verze, synchronizace protokolem NTP STD SI NTP PoE PoE class WTD WiFi Barva rámu RAL9005 RAL9006 barva rámu na zakázku černá stříbrná RALxxx Zvláštní volby napájení VDC interní relé VDC REL Příslušenství AD 450 přijímač radiosignálu AD 450 AD 10 přijímač radiosignálu (vysoká selektivita) AD 10 GPS 4500 přijímač GPS 4500 teplotní čidlo, IP 66 s kabelem 3 m teplotní čidlo IP 66 s kabelem 30 m teplotní čidlo s RS 485 interface, napájení 12 VDC, kabel mezi čidlem a interface 3 m, jen pro verzi SI teplotní čidlo s Ethernet interface, napájení 5 VDC, kabel mezi čidlem a interface 3 m, jen pro verze NTP, PoE a WiFi dálkový IR ovladač klávesnice k ovládání stopek kabel 5 m Poznámky pro DA.18 k dispozici pouze s červeným displejem SI verze jen s vestavěným interface RS 485 WiFi a WTD verze nejsou k dispozici nelze napájení VDC, model DA.18 lze napájet pouze externím adapterem, kromě verze PoE, adapter je součástí dodávky TP 3m TP 30m TP RS485 TP LAN IR SK Příklad objednávky: DA.57.6.PG.N.N.STD.silver Šestimístné digitální hodiny, výška číslic 57/38 mm.displej pravá zelená, zobrazuje hodiny, minuty a sekundy, nástěnná montáž, standardní verze. stříbrný rám

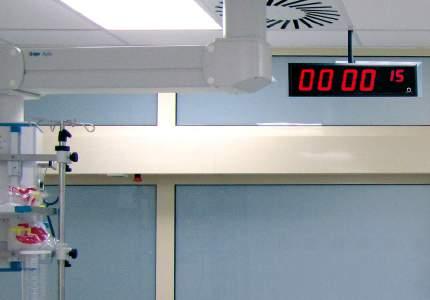

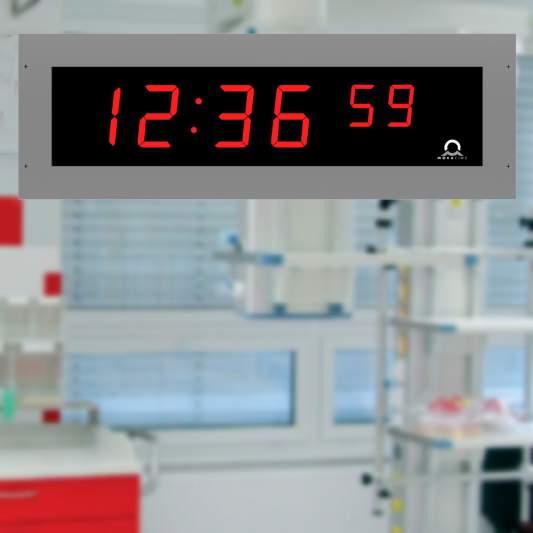

16 Digitální hodiny v nerezovém rámu SLH - DC LED digitální hodiny speciálně navržené pro operační sály různé možnosti synchronizace antireflexní přední polykarbonátové sklo ochrana proti tryskající vodě snadno omyvatelné vodou a čistícími prostředky zdravotně nezávadné spolehlivé jednoduché ovládání klávesnicí vhodné pro farmaceutický a potravinářský průmysl vestavná nebo nástěnná montáž možnost provedení jako stolní model nebo dvoustranné hodiny krytí IP 54 Základní vlastnosti 7-segmentový LED displej výška hodinových a minutových číslic 57 resp. 100 mm, sekundových 38 resp. 57 mm čitelnost na vzdálenost 25 res. 40 m číslice v červené, pravé zelené, zelené a žluté barvě ruční nebo automatické nastavení intenzity svitu LED zobrazovačů výborná viditelnost i z ostrých úhlů pohledu možnost střídavého zobrazení času, data a teploty s nastavitelnou dobou zobrazení jednotlivých údajů jednostranné nebo dvoustranné provedení, vestavná nebo nástěnná montáž (pouze pro jednostranné hodiny), závěsná nebo boční lomenou konzolou rám hodin z nerezové oceli, odolný zvláště proti kyselinám, čistícím a dezinfekčním prostředkům, chráněn proti tryskající vodě ze všech směrů (zanedbatelné vniknutí povoleno) a prachu. jednoduchá montáž tloušťka 55/90 mm pro jednostranné/dvoustranné provedení antireflexní přední polykarbonátové sklo zabraňuje odlesku a zlepšuje čitelnost minerální sklo na zakázku pracovní teplota 0 až +50 C krytí IP 54 Hodiny zobrazení času (12 nebo 24 hodinový cyklus ), šestimístný formát HH:MM SS zobrazení data v šestimístném formátu DD.MM. YY zobrazení teploty ve C nebo F (je-li připojeno teplotní čidlo), možnost připojení dvou teplotních čidel Stopky načítání od nuly, měří do 24 hodin odečítání od nastavené hodnoty, se zastavením na nule, s automatickým restartem, nebo čítáním do mínusu zobrazení mezičasů, "zmrazení" displeje, kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy ovládání klávesnicí nebo dálkovým IR ovladačem možnost připojení dalších jednotek displejů možnost střídavého zobrazení času/data a teploty

17 Ovládání a synchronizace digitálních hodin řady SLH-DC nastavení parametrů hodin, času a data se provádí pomocí ovládací klávesnice nebo dálkového IR ovladače autonomní quartz časová základna s možností synchronizace přijímačem radiosignálu DCF 77 nebo GPS lze připojit více digitálních hodin na jeden přijímač DCF nebo GPS v jedné řadě Možnosti synchronizace DCF 77 GPS MOBALine NTP prostřednictvím sítě Ethernet nebo WiFi (IEEE b/g) WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B (ne)polarizované 24 VDC (minutové, půlminutové a sekundové impulsy) RS 232 RS 485 sériový kód MOBALine Pro NTP, PoE a WiFi verze: Technické údaje SLH-DC.57.6 SLH-DC DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP konfigurace a monitoring prostřednictvím MOBA-NMS software nebo SNMP protokolu update firmware na dálku prostřednictvím sítě protokolem TFTP napájení ze sítě, široký rozsah vstupního napětí VAC, volitelně 24 VDC nebo u NTP verze napájení přes PoE (IEEE 802.3af) NTP a PoE verze IPv6 ready Displej výška číslic[mm] 57 / /57 počet číslic Formát zobrazení času HH : MM SS Formát zobrazení data DD. MM. YY Napájení standardně VAC, Hz VDC (na přání) VDC (18-40 VAC) VDC 12V (na přání) 12 16VDC verze PoE PoE (IEEE 802.3af-Class 0) verze PoEclass PoE (IEEE 802.3af-Class 3) Příkon verzí s napájením AC nebo DC Příkon verzí s napájením PoE Krystalová základna Přesnost měření teploty Pracovní prostředí Hmotnost [kg] (bez závěsu) Rozměry [mm] (š x v x h) jednostranné 8 VA 8 VA dvoustranné 16 VA 16 VA jednostranné 8 VA 8 VA dvoustranné 15 VA 15 VA záloha chodu pasivní (čas + datum) přesnost 6 let (kromě PoE) ±0,3 s / den (při 20 C, bez synchronizace) rozsah C ±0,5 C rozsah C ±2,0 C teplota C vlhkost 0-95%, (bez kondenzace) krytí IP 54 jednostranné 3,1 6 dvoustranné 4,8 8,5 jednostranné 450 x 150 x x 220 x 55 dvoustranné 450 x 150 x x 220 x 90 vestavná montáž 450/418,5 x 150/126 x /648,5 x 220/198,5 x 55 klávesnice, vestavná montáž 82/67 x 152/139 x 50

18 Typové označení digitálních hodin SLH-DC Výška číslic SLH-DC 57 mm pro hodiny a minuty, 38 mm pro sekundy mm pro hodiny a minuty, 57 mm pro sekundy 100 Počet číslic šestimístné hodiny 6 Barva displeje červená pravá zelená zelená bílá žlutá (jantarová) R PG G W A Provedení jednostranné dvoustranné N D Montáž nástěnná montáž stropní montáž (standardně 5, 10, 30, 50 cm nebo délka na zakázku) vestavná montáž N S F Synchronizace standardní verze - autonomní / MOBALine / min. impulsy 24 VDC standardní verze s vestavěným interface RS 232, RS 485 a IRIG-B Ethernet verze, synchronizace protokolem NTP, napájení 230 VAC Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 0) Ethernet verze, synchronizace protokolem NTP, napájení PoE (IEEE 802.3af-Class 3) WTD, bezdrátový systém jednotného času WiFi verze, synchronizace protokolem NTP STD SI NTP PoE PoE class WTD WiFi Zvláštní volby napájení VDC napájení VDC interní relé VDC VDC 12V REL Příslušenství AD 450 přijímač radiosignálu AD 450 AD 10 přijímač radiosignálu (vysoká selektivita) AD 10 GPS 4500 přijímač GPS 4500 teplotní čidlo, IP 66 s kabelem 3 m teplotní čidlo IP 66 s kabelem 30 m TP 3m TP 30m teplotní čidlo s RS 485 interface, napájení 12 VDC, kabel mezi čidlem a interface 3 m, jen pro verzi SI teplotní čidlo s Ethernet interface, napájení 5 VDC, kabel mezi čidlem a interface 3 m, jen pro verze NTP, PoE a WiFi dálkový IR ovladač klávesnice z nerezové oceli pro ovládání hodin a stopek, kabel 5 m, kapesní klávesnice z nerezové oceli pro ovládání hodin a stopek, vestavná montáž TP RS485 TP LAN IR SKH SKF Příklad objednávky SLH-DC.57.6.A.N.N.NTP Šestimístné digitální hodiny, výška číslic 57/38 mm, displej žlutý, zobrazuje hodiny, minuty a sekundy, nástěnná montáž, ethernet verze, synchronizace protokolem NTP, napájení 230 VAC, nerezový rám

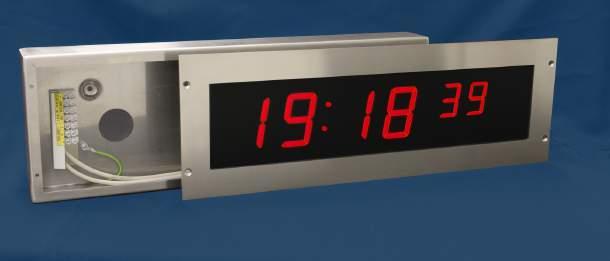

19 per request Montáž digitálních hodin řady SLH-DC Jednostranné hodiny SLH-DC.57.6F.x.N.N Dvoustranné hodiny Vestavná montáž SLH-KBD-F Klávesnice, vestavná montáž START/STOP T3 DISPLAY MODE T2 HOLD/RESET T1 Montážní krabice pod omítku dvojitá Art.-Nr Blass Elektro GmbH

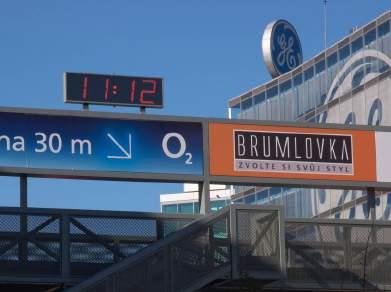

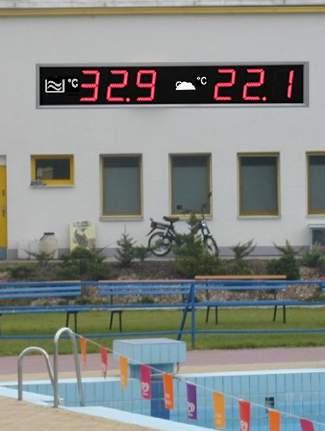

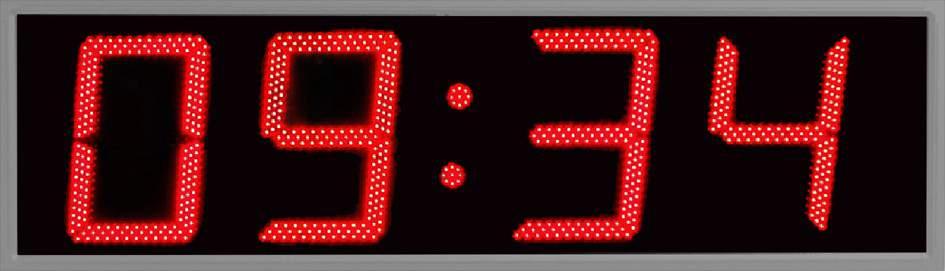

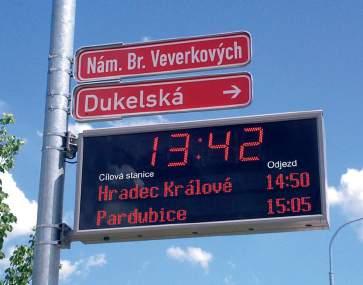

20 Exteriérové digitální hodiny řady DE Venkovní LED hodiny v sobě spojují kvalitu a užitečné funkce velké digitální hodiny najdou využití na autobusových terminálech, vlakových nádražích i zastávkách MHD, městských veřejných prostranstvích, sportovních zařízeních, parkovištích a dalších místech digitální hodiny najdou své uplatnění také v interiérech, osvědčí se ve velkých prosvětlených halách jako jsou letiště, nádraží, sportovní haly a podobně vyhoví běžným i velmi náročným aplikacím volba z pěti možných výšek číslic poskytuje možnost zvolit displej s optimální čitelností pro pozorovatele LED diody zajišťují snadné čtení až na 200 m pod různými úhly displej složený z vysoce svítivých oválných LED diod v červené, pravé zelené, žluté, modré nebo bílé barvě zaručuje výbornou čitelnost ze všech úhlů pohledu a také v přímém slunečním světle autonomní provedení, napájení ze sítě, synchronizace GPS nebo radiosignálem DCF synchronizace NTP multicast nebo unicast v síti Ethernet nebo WiFi zapojení do bezdrátového systému jednotného času WTD synchronizace kódem MOBALine, RS 232, RS 485 nebo IRIG-B možnost připojení externích čidel pro měření teploty čidlo pro měření tlaku, teploty a vlhkosti u SI a NTP verze infračervené dálkové ovládání usnadní nastavení parametrů hodin a ovládání stopek rám z nerezavějících materiálů opatřený komaxitem zajišťuje dlouhou životnost a odolnost vůči klimatickým podmínkám možnost širokého využití díky různým způsobům řízení hodin nebo vestavěné funkci stopek Základní vlastnosti výška číslic 100, 180, 250, 320 nebo 500 mm, odpovídající čitelnosti na vzdálenost přibližně 40, 70, 100, 130 nebo 200 m barva číslic červená, pravá zelená, žlutá, modrá nebo bílá ruční nebo automatické nastavení intenzity svitu možnost připojení dalšího displeje antireflexní přední krycí sklo zabraňuje odleskům a zlepšuje čitelnost jednostranné nebo dvoustranné provedení montáž nástěnná (pouze pro jednostranné hodiny), závěsná, boční konzolou nebo závěs na přání hloubka u jednostranného provedení pouze 60 mm, u dvoustranného 160 mm rám hodin z hliníkových profilů, povrchová úprava komaxit, barva RAL 9005 (černá), na přání jakýkoliv odstín RAL ovládání a nastavení hodin dvěma tlačítky uvnitř hodin, dálkovým IR ovladačem nebo dálkovým rádiovým ovladačem krytí IP 65 Zvláštní aplikace zobrazení teploty a datumu jako součásti analogových hodin průmyslové displeje Na přání interní relé možnost nastavení časového intervalu v módu odečítání, relé sepne při průchodu nulou

21 Ovládání a synchronizace digitálních hodin řady DE nastavení se provádí dálkovým ovládáním nebo 2 tlačítky, tlačítka jsou umístěna uvnitř hodin na desce plošných spojů na 1 přijímač radiosignálu DCF 77 nebo GPS lze v sérii připojit neomezené množství digitálních hodin napájení ze sítě, široký rozsah vstupního napětí VAC, volitelně 24 VDC model DA.18 lze napájet pouze externím adapterem, kromě verze PoE Možnosti synchronizace DCF 77 GPS MOBALine prostřednictvím sítě Ethernet nebo WiFi (IEEE b/g) protokolem NTP WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B (ne)polarizované ±12-30 VDC minutové, půlminutové a sekundové pulsy RS 232 RS 485 sériový kód MOBATIME Pro NTP a WiFi verze: DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP options update firmware na dálku prostřednictvím sítě pomocí protokolu TFTP konfigurace / monitoring prostřednictvím MOBA - NMS software nebo SNMP protokolu NTP verze IPv6 ready Praha - Nová Brumlovka DE R.D.X.STD Dvoustranné digitální hodiny, červený displej, výška číslic 500 mm Montáž hodin Hodiny zobrazení času (12 nebo 24hodinový cyklus), formát čtyřmístný (HH:MM) nebo šestimístný (HH:MM:SS) zobrazení datumu, čtyřmístný (DD.MM) nebo šestimístný (DD.MM.RR) formát zobrazení teploty ve C nebo F (je-li připojeno teplotní čidlo) zobrazení relativní vlhkosti a tlaku u verzí NTP, WiFi a SI možnost připojení dvou teplotních čidel možnost střídavého zobrazení času, datumu a teploty s nastavitelnou dobou zobrazení jednotlivých údajů možnost konfigurace libovolné časové zóny Stopky načítání od nuly, měří do 24 hodin odečítání od nastavené hodnoty se zastavením na nule, s automatickým restartem nebo čítáním do mínusu zobrazení mezičasů, "zmrazení displeje", kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy ovládání dálkovým IR ovladačem nebo klávesnicí souběžně možnost přepnutí do režimu zobrazení času a datumu, případně teploty Příslušenství dálkový IR ovladač pro nastavení hodin je součástí dodávky Doplňky přijímač satelitního signálu GPS přijímač radiosignálu DCF 77 dálkový RF ovladač s dlouhým dosahem teplotní čidlo IP 66 (kabel 3 nebo 30 m) teplotní čidlo s RS 485 interface (pro SI verzi) teplotní čidlo s Ethernet interface (pro NTP a WiFi verzi) čidlo pro měření tlaku, teploty a vlhkosti s RS 485 interface (pro SI verzi) čidlo pro měření tlaku, teploty a vlhkosti s Ethernet interface (pro NTP a WiFi verzi) klávesnice k ovládání stopek

22 DE.500x.6 DE DE.320x.6 DE DE.250x.6 DE DE.180x.6 DE DE.100x.6 DE Technické údaje Displej Formát zobrazení času Formát zobrazení data Napájecí napětí Příkon [VA] výška číslic [mm] počet číslic HH : MM HH : MM : SS DD. MM. DD. MM. RR V~, Hz 24 V= ± 20% na přání jednostranné dvoustranné Krystalová základna rezerva chodu přesnost 6 let ±0,3 s / den, (při C, bez synchronizace) Přesnost měření teploty Pracovní prostředí rozsah C ±0,5 C rozsah C ±2,0 C teplota C vlhkost 0-95% (bez kondenzace) krytí IP 65 Hmotnost [kg] jednostranné nástěnné jednostranné stropní závěs jednostranné boční konzola dvoustranné stropní závěs dvoustranné boční konzola 5,5 7, , , ,5 52, , , , ,5 68, ,5 12,5 16, , ,5 69, , ,5 15, ,5 33,5 41, , ,5 jednostranné nástěnné 530x191 x x191 x x260 x x260 x x350 x x350 x x430 x x430 x x640 x x640 x 105 jednostranné stropní závěs 530x300 x x300 x x 360 x x360 x x450 x x450 x x530 x x530 x x790 x x790 x 115 Rozměry [mm] (š x v x h) jednostranné boční konzola 580x191 x x191 x x260 x x260 x x350 x x350 x x430 x x430 x x640 x x640 x 115 dvoustranné stropní závěs 530x300 x x300 x x360 x x360 x x450 x x450 x x530 x x530 x x790 x x790 x 180 dvoustranné boční konzola 580x191 x x191 x x260 x x260 x x350 x x350 x x430 x x430 x x640 x x640 x 180 Poznámka: rozměry verzí N.S a D.S (montáž stropním závěsem) jsou včetně 100 mm dlouhého stropního závěsu (pro model DE.500.N.S a DE.500.D.S je závěs 150 mm vysoký) rozměry verzí N.B a D.B (montáž boční konzolou) jsou včetně standardní boční konzoly hmotnosti verzí N.S, N.B, D.S a D.B jsou včetně standardních stropních závěsů a bočních konzol příslušenství pro všechny modely jsou uvedena v tabulce Typové označení digitálních hodin DE dálkový IR ovladač je součástí dodávky Tabulka čitelnosti digitálních hodin

23 Typové označení digitálních hodin DE Výška číslic 100 mm 100 / 100x DE 180 mm 180 / 180x 250 mm 250 / 250x 320 mm 320 / 320x 500 mm 500 / 500x Počet číslic 4 - čtyřmístné hodiny šestimístné hodiny 6 Barva displeje červená pravá zelená modrá bílá žlutá R PG B W A Provedení jednostranné dvoustranné N D Montáž nástěnná montáž montáž stropním závěsem montáž boční konzolou N S B Synchronizace standardní verze - autonomní / MOBALine / min. impulsy 24 VDC standardní verze s vestavěným interface RS232, RS 485 a IRIG-B Ethernet verze, synchronizace protokolem NTP WTD, bezdrátový systém jednotného času WiFi verze, synchronizace protokolem NTP integrovaný GPS přijímač s externí magnetickou anténkou STD SI NTP WTD WiFi GPS Barva rámu černá (standardně) barva rámu na zakázku RAL9005 RALxxxx Příslušenství přijímač radiosignálu DCF 77,5 khz, pro běžné použití AD 450 přijímač radiosignálu DCF 77,5 khz, vysoká selektivita AD 10 anténa pro vestavěný GPS přijímač s magnetickým uchycením teplotní čidlo IP 66 s kabelem 3 m teplotní čidlo IP 66 s kabelem 30 m teplotní čidlo s RS 485 interface, napájení 12 VDC, délka kabelu mezi čidlem a interface 3 m, pouze pro verzi SI teplotní čidlo s Ethernet interface, napájení 5 VDC, délka kabelu mezi čidlo a interface 3 m, pouze pro NTP, PoE a WiFi verzi klávesnice pro ovládání stopek, kabel 5 m Volby interní relé ANT TP 3m TP 30m TP RS485 TP LAN SK REL Příklad objednávky DE R.N.N.STD.RAL9005 TP 30m Digitální hodiny, výška číslic 180 mm, čtyřmístné, červený displej, jednostranné, nástěnná montáž, černý rám RAL 9005, 1 ks teplotní čidlo IP 66, s kabelem délky 30 m

24 Montáž jednoduchá dvoustupňová montáž pro všechny modely a velikosti hodiny jsou umístěny na výklopné konzole, což umožňuje snadný přístup k připojovací svorkovnici během montáže a servisu montážní otvory a rozměry závěsů jsou dané podle typu hodin zavěšení hodin větších rozměrů se řeší individuálně podle velikosti, hmotnosti a možnosti uchycení Ovládání a synchronizace digitálních hodin řady DK Nástěnná montáž nastavení parametrů hodin, času / data se provádí dvěma tlačítky, která jsou umístěna na horní části rámu, pomocí klávesnice, dálkovým IR ovladačem nebo dálkovým RF ovladačem s dlouhým dosahem autonomní krystalová časová základna s možností synchronizace signálem DCF77 nebo GPS lze připojit více digitálních hodin na jeden přijímač DCF nebo GPS v jedné řadě Jednostranné hodiny nástěnná montáž na výklopnou konzolu výklopnou konzolu lze zajistit ve vertikální pozici možnost montáže jednostranných hodin stropním závěsem nebo boční konzolou Možnosti synchronizace Pro NTP, PoE a WiFi verze: DCF 77 GPS MOBALine prostřednictvím sítě Ethernet nebo WiFi (IEEE b/g) protokolem NTP WTD (bezdrátový systém jednotného času, 868 MHz, NF S87-500) IRIG-B (ne)polarizované ±12-30 VDC minutové, půlminutové a sekundové pulsy RS 232 RS 485 sériový kód MOBATIME DHCP / manuální nastavení parametrů hodin nebo nastavení přes telnet při použití DHCP jsou síťové parametry přiděleny automaticky serverem DHCP. Kromě síťových parametrů je možné nastavit i většinu ostatních parametrů hodin s využitím DHCP options update firmware na dálku prostřednictvím sítě pomocí protokolu TFTP konfigurace / monitoring prostřednictvím MOBA - NMS software nebo SNMP protokolu NTP a PoE verze IPv6 ready Konfiguraci, monitorování a správu celého systému jednotného času z jednoho místa v síti umožňuje software MOBA-NMS Montáž stropním závěsem Dvoustranné hodiny dvoustranné hodiny se skládají ze zobrazovací a řídící části a centrální výklopné konzoly montáž na výklopnou konzolu usnadní instalaci hodin kvůli jednodušší přepravě je výklopná konzola dodávána v rozloženém stavu Stopky Montáž boční konzolou načítání od 0, měří do 24 hodin odečítání od nastavené hodnoty se zastaví na nule, s automatickým restartem nebo čítáním do mínusu zobrazení mezičasů, "zmrazení" displeje, kumulovaný mezičas čítání po minutě, sekundě nebo 1/100 sekundy ovládání přes klávesnici nebo IR dálkovým ovladačem možnost připojení dalšího displeje možnost paralelního přepnutí režimů čas/datum, případně režimu teploty Konstrukce jednostranné nebo dvoustranné provedení, nástěnná montáž (pouze pro jednostranné provedení), stropní závěs nebo montáž boční konzolou rám hodin z eloxovaného hliníkového profilu v černé nebo stříbrné barvě, na zakázku jakýkoliv odstín RAL snadná instalace a časově nenáročná údržba díky zadnímu panelu, navrženého jako kotevní plech, na který lze hodiny nasadit a zajistit pojistkou hloubka hodin 39/78 mm jednostranné/dvoustranné provedení antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost stupeň krytí IP 40

25 Digitální hodiny s kalendářem řady DK Aplikace - digitální hodiny se světovými časy Hodiny zobrazují současně informace o čase a datumu na jednom displeji možnost střídání údajů ve třech jazycích k dispozici výběr zobrazení data z 20 jazyků autonomní provedení, napájení ze sítě synchronizace NTP multicast nebo unicast v síti Ethernet nebo WiFi; napájení ze sítě nebo přes PoE zapojení do bezdrátového systému jednotného času WTD synchronizace kódem MOBALine, RS 232, RS 485 nebo IRIG-B; napájení ze sítě LED displej v červené, zelené, žluté a modré barvě jednostranné nebo dvoustranné provedení rám hodin z eloxovaných hliníkových profilů nástěnná montáž pro jednostranné hodiny stropní závěs nebo montáž boční konzolou pro dvoustranné i jednostranné provedení stupeň krytí IP 40 DC.57.4/3.B.N.N.H Digitální hodiny se 3 světovými časy, modrý displej, výška číslic 57 mm, horizontální rozložení Zobrazení aktuálního času na různých místech ve světě interiérové nebo exteriérové počet časových zón dle požadavku zákazníka zobrazení času (12 nebo 24hodinový cyklus) formát čtyřmístný (HH:MM) nebo šestimístný (HH:MM:SS / HH:MM SS) výška číslic 57, 100 mm barva číslic červená, pravá zelená, žlutá nebo modrá bílá vertikální nebo horizontální provedení ruční nebo automatické nastavení intenzity svitu možnost připojení dalšího displeje antireflexní přední krycí plexisklo zabraňuje odleskům a zlepšuje čitelnost montáž nástěnná (pouze pro jednostranné hodiny), závěsná nebo boční konzolou jednostranné nebo dvoustranné provedení DC.100.4/3.R.N.N.H Digitální hodiny se 3 světovými časy, červený displej, výška číslic 100 mm, horizontální rozložení DC.57.6.R.N.N + DC.57.4/3.R.N.N.V Digitální hodiny se 3 světovými časy,červený displej, výška číslic 57 mm, vertikální rozložení Hodiny zobrazení času (12 nebo 24 hodinový cyklus), čtyřmístný (HH:MM) nebo šestimístný (HH:MMSS) formát zobrazení dne v týdnu 3 znaky; zobrazení měsíce 8 znaků zobrazení teploty (pokud je připojeno teplotní čidlo) ve C nebo F, možnost zobrazení jedné nebo dvou teplot (dvě teplotní čidla) a popis možnost střídavého zobrazení data a teploty s nastavitelným zobrazením odpovídajícího data možnost nastavení časového pásma, lze cyklicky zobrazovat název města a aktuální čas až na pěti místech Displej výška číslic 57 mm nebo (57/36) mm, které odpovídají čitelnosti na vzdálenost 25 m výška písmen 30 mm (36 mm s diakritikou) barva číslic červená zelená, modrá nebo žlutá (jantarová) ruční nebo automatické nastavení intenzity svitu LED DC.100.4/4.R.N.N.H Digitální hodiny se 4 světovými časy,červený displej, výška číslic 100 mm, horizontální rozložení DC.100.4/6.PG.N.N.H Digitální hodiny se 6 světovými časy, displej pravá zelená výška číslic 100 mm, horizontální rozložení, rám IP 54 DC.100.4/3.PG.N.N.H Digitální hodiny se 3 světovými časy,displej, pravá zelená, výška číslic 100 mm, horizontální rozložení

26 Typické aplikace digitálních hodin DC, DA, DK, SLH-DC a DE Příklady realizace Letiště Praha - Ruzyně TERMINÁL SEVER 2 dodávka kompletního systému jednotného času v rámci výstavby nového terminálu. Podružné hodiny jsou řízeny kódem MOBALine. Synchronizace přijímačem GPS. DC R.D.S.STD / DC R.N.N.STD Interiérové digitální hodiny, výška číslice 180 mm, červený displej, jednostranné i dvoustranné podružné hodiny v bezdrátovém systému WTD ČNB Praha DC PG.D.S Dvoustranné digitální hodiny, zelený displej, výška číslic 100 mm autonomní hodiny DE s integrovaným GPS přijímačem Fakultní nemocnice Ostrava DC Y.N.N.STD DC R.N.N.STD Digitální hodiny se stopkami v jednom rámu, pro vybavení operačních sálů, výška číslic 100 mm DC R.N.S.STD Jednostranné digitální hodiny, montáž stropním závěsem, výška číslic 100 mm zapojení autonomních hodin DE a DC

27 Montáž digitálních hodin DC.57 a DC.100 zapojení podružných hodin DC.57.4 DC.57.6 DC DC Poznámky: odnímatelný zadní kryt slouží zároveň jako kotevní plech pro nástěnnou montáž, obsahuje připojovací svorkovnici a umožňuje snadnou dvoustupňovou montáž standardní délky stropních závěsů (5; 10; 30; 50 cm), jiné délky na zakázku délka boční konzoly je daná podle typu hodin (jiné délky na zakázku) Montáž digitálních hodin DC.180 DC DC Poznámky: odnímatelný zadní kryt slouží zároveň jako kotevní plech pro nástěnnou montáž, obsahuje připojovací svorkovnici a umožňuje snadnou dvoustupňovou montáž dva stropní závěsy, rozteč závěsů pro model DC je 600 mm, pro model DC je rozteč závěsů 800 mm; standardní délky stropních závěsů (5; 10; 30; 50 cm), jiné délky na zakázku boční konzola na zakázku
