GSO.39, GSO.59 GRAFICKÉ INFORMAČNÍ PANELY

Transkript

1 GSO.39, GSO.59 GRAFICKÉ INFORMAČNÍ PANELY Grafické LED informační panely poskytují flexibilní řešení v informačních systémech pro cestující podávají cestujícím informace o odjezdech a příjezdech mohou zobrazovat čas do odjezdu dalšího spoje volně konfigurovatelná plocha obrazovky podporují texty, zobrazení videa a grafické symboly plně barevný RGB LED displej s vysokým jasem zajišťuje dokonalou čitelnost i na přímém slunečním světle Text-To-Speech modul pro zrakově postižené vysoký kontrast a bohaté, živé barvy fixní podpisy na vyžádání. různá komunikační rozhraní energeticky úsporný výrobek sada doplňků jednostranné nebo dvoustranné provedení konstrukce navržena pro nepřetržitý 24/7 provoz hliníkový rám opatřený práškovou vypalovací barvou snadný přístup ke všem vnitřním modulům bez krycího skla jako standard s krycím sklem s antireflexní fólií nebo s antireflexním krycím sklem na přání venkovní provedení se stupněm ochrany IP 54

2 Společnost ELEKON, s.r.o. pokračuje ve vývoji v oblasti informačních systémů, služeb a vývoji SW pro dopravní terminály. Jako jeden z hlavních dodavatelů informačních systémů pro cestující jsme vybavili autobusové, vlakové a letištní terminály na území České republiky a Slovenska digitálními informačními panely. Vývoj a návrh těchto nejmodernějších informačních systémů je založen na LED (Light Emitting Diode) grafických displejích. Základními rysy těchto profesionálních displejů jsou vysoký jas a vysoký kontrast. Vyhoví tak vysokým nárokům na výbornou čitelnost ve vnitřních i venkovních prostorách. INFORMAČNÍ SYSTÉM PRO CESTUJÍCÍ Uživatelsky příjemný a spolehlivý informační systém dává možnost zobrazovat často se měnící údaje. Dovoluje umístit libovolný počet zobrazovacích tabulí na vhodných místech v prostorách objektu (nádraží, terminály, letiště, zastávky). Správa hlavním nadřazeným počítačovým systémem usnadňuje sledování a řízení. Modulové uspořádání dovoluje sestavení tabulí různých rozměrů podle požadavků zákazníka. Displeje jsou navrženy tak, aby zobrazovaly aktuální jízdní řády a dopravní informace. Poskytují důležité informace cestujícím na nádražích, dopravních terminálech, letištích a přilehlých parkovištích. Systém umožňuje zpracování velkého množství dat a informací a jejich přehledné zobrazení. Displeje informačních systémů pro obsluhu cestujícím se používají jako jízdní řády nebo oznamy veřejné dopravy. Informační systémy mohou využívat i nevidomí. Poskytují potřebné dopravní informace pomocí syntetického hlasového výstupu. Rozsáhlá možnost kombinací základních modulů poskytuje výhodu sestavení obrazovky na míru. Zobrazené informace o odjezdech/příjezdech tak mohou být přizpůsobeny velikosti stanice nebo terminálu a současně zobrazovat aktuální informace pro cestující na běžícím textovém řádku. Rozložení informací na LED obrazovce je volně konfigurovatelné s možností zobrazení textu, s podporou prohlížení videí, obrázků a webových stránek (možnost vytvoření playlistu). Informační systém pro cestující zobrazující odjezdy vlaků and zobrazením reklamních šotů.

3 PŘÍKLADY INFORMAČNÍCH PANELŮ Odjezdový informační panel bez předního skla s fixním popisem Rozměrový výkres jednostranný dvoustranný GSO RGB.N.N.O.RAL9005.CLK Rám z hliníkových profilů opatřený práškovou vypalovací barvou, bez čelního skla, s digitálními hodinami. Výklopný přední panel zajištěný průmyslovými zámky umožňuje snadný přístup ke všem interním modulům pro účely servisu. Příklad: rám panelu v barvě RAL 7040

4 Odjezdový panel s předním krycím sklem a fixním popisem Rozměrový výkres jednostranný dvoustranný GSO RGB.N.N.G.RAL9005.CLK Rám z hliníkových profilů opatřený práškovou vypalovací barvou, s čelním sklem a digitálními hodinami. Snadný přístup ke všem interním modulům po zvednutí čelního skla a vyklopení předního panelu (o 180 ). Příklad: rám v barvě RAL 7040

5 Příklady nástupištních informačních panelů s předním sklem, dvoustranné Rozlišení 192x64 pix, zobrazují odjezd, číslo a směr vlaku, číslo nástupiště a aktuální informace pro cestující. Lze rozšířit o pevné číslo nástupiště nebo analogové hodiny. Fonty: standard 5/7, small 4/6, narrow 6/12 pro čas a číslo nástupiště, bold 6/10 pro vlak připravený k odjezdu. Existuje několik způsobů, jak zobrazit informace na nástupištním informačním panelu: Všechny informace se zobrazují na obrazovce panelu. GSO RGB.D.S.G.RAL9005 Nástupištní informační panel s pevným číslem nástupiště. GSO RGB.D.S.G.RAL9005.Nb Nástupištní informační panel s Text-To-Speech modulem a analogovými hodinami. GSO RGB.D.S.G.RAL9005.TTS.ACLK Nástupištní informační panel analogovými hodinami a pevným číslem nástupiště. GSO RGB.D.S.G.RAL9005.ACLK.Nb

6 Počet. pixelů vertikálně Vnější rozměry běžných informačních panelů Mohou sloužit jako odjezdové, přijezdové, podchodové, nástupištní informační panely nebo jako informační displeje o odjezdech veřejné dopravy z nádraží, letiště nebo terminálu. jednostranné nebo dvoustranné provedení běžící text zobrazující aktuální údaje pro cestující nástupištní panel může být rozšířen o číslo nástupiště nebo analogové hodiny dvoustranný jednostranný Tabulka vnějších rozměrů Š x V [mm] 128 (jen GSO.39) Počet pixelů horizontálně GSO.39/GSO / / / / /294 64/42 600x330* 850x330* 1100x330* 1400x330* 1650x330* 1900x330* 128/84 600x x x x x x580 *pro pevné číslo nástupiště a analogové hodiny přidejte k šířce panelu 330 mm

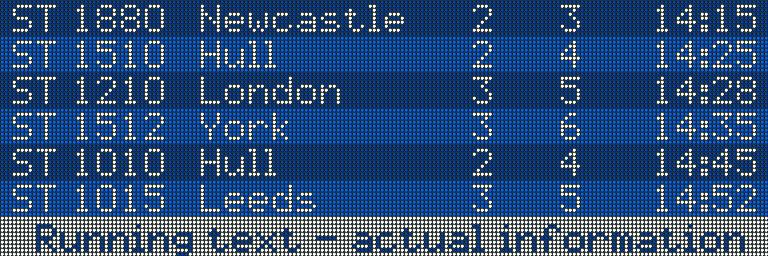

7 Počet modulů vertikálně / pixelů Počet řádků (font Standard 5/7) GSO.39 TABULKA ORIENTAČNÍCH ROZMĚRŮ Počet modulů horizontálně / pixely GSO Rozměry aktivní plochy ŠxV [mm] Počet znaků na řádek (font Standard 5/7) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x1000 Příklad podchodového informačního panelu, rozlišení 192x64 pix, rozměry 750x250 mm; zobrazuje číslo vlaku, směr, číslo nástupiště, kolej, odjezd a aktuální informace pro cestující. Font: Standard 5/7. Příklad nástupištního informačního panelu, rozlišení 192x64 pix, rozměr 750x250 mm; zobrazuje odjezd, číslo vlaku, směr, číslo nástupiště. Fonty: standard 5/7, small 4/6, narrow 6/12 pro čas a číslo nástupiště, bold 6/10 pro vlak připravený k odjezdu.

8 Počet modulů vertikálně / pixelů Počet řádků (font Standard 5/7) GSO.59 TABULKA ORIENTAČNÍCH ROZMĚRŮ Počet modulů horizontálně / pixely GSO Rozměry aktivní plochy ŠxV [mm] Počet znaků na řádek (font Standard 5/7) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x1000 Příklad podchodového informačního panelu, rozlišení 126x42 pix, rozměry 750x250 mm; zobrazuje číslo vlaku, směr, číslo nástupiště, kolej, odjezd a aktuální informace pro cestující. Font: Standard 5/7. Příklad nástupištního informačního panelu, rozlišení 168x42 pix, rozměr 1000x250 mm; zobrazuje čas příjezdu, číslo vlaku, směr, zpoždění a aktuální informace pro cestující. Fonty: narrow 4/7, small 4/6

9 ZÁKLADNÍ SADA FONTŮ Font č. Název Max. velikost znaku (včetně mezer) [pix] Výška velkého písmene GSO.39/GSO.59 [mm] Čitelnost GSO.39/GSO.59 [m] Počet znaků na 2 moduly GSO.39/GSO.59 Max. počet řádků/modul GSO.39/GSO.59 0 Standard 5/7 6x10 25 / / / 14 6,4 / 4,2 1 Bold 6/7 7x10 25 / / 16 18,2 / 12 6,4 / 4,2 2 Narrow 4/7 5x10 25 / / 16 25,6 / 16,8 6,4 / 4,2 3 Small 4/6 5x7 21 / 31 9 / 13 25,6 / 16,8 9,1 / 6 4 Standard 6/10 7x14 37 / / 24 18,2 / 12 4,5 / 3 5 Narrow 6/12 7x18 45 / / 29 18,2 / 12 3,5 / 2,3 Font č.0 Standard 5/7 výška velkého písmene 7 pix + 2 pix pro diakritiku + 1 pix pod řádek Font č.1 Bold 6/7 výška velkého písmene 7 pix + 2 pix pro pro diakritiku + 1 pix pod řádek Font č.2 Narrow 4/7 výška velkého písmene 7 pix + 2 pix pro diakritiku + 1 pix pod řádek Font č.3 Small 4/6 výška velkého písmene 7 pix + 1 pix pro pro diakritiku Font č.4 Standard 6/10 výška velkého písmene 10 pix + 2 pix pro diakritiku + 2 pix pod řádek Font č.5 Narrow 6/12 výška velkého písmene 12 pix + 3 pro diakritiku + 3 pod řádek

10 Technické parametry GSO.39 GSO.59 rozteč pixelů 3,9 mm 5,9 mm rozlišení základního modulu 64 x 64 pixelů 42 x 42 pixelů velikost základního modulu 250 x 250 mm Specifikace základního modulu Napájení Pracovní prostředí Specifikace obrazovky jas cd/m 2 pozorovací úhel (H x V) +/- 70 x +/- 60 snímková frekvence obnovovací frekvence počet barev 60 Hz Hz 13 bitů/barva kontrast 3000:1 nastavení barevné teploty životnost vstupní napětí příkon/modul K hodin (70% jasu) VAC, Hz max. 55 W, průměrný 20 W teplota C vlhkost 10 90%, bez kondenzace min. velikost aktivní plochy (Š x V) 0,5 x 0,25 m 0,75 x 0,25 m max. velikost aktivní plochy (Š x V) konektivita konstrukce rámu bez předního skla / sklo s antireflexní folií antireflexní sklo (na přání) standardně na přání 3 x 1 m 2,25 x 1 m Ethernet, RS485 WiFi / LTE / optika konstrukce rámu z hliníkových ohýbaných plechů a profilů opatřená práškovou vypalovací barvou zaručuje dlouhou životnost, odolnost proti oděru, korozi a povětrnostním vlivům, konstrukce rámu zabraňuje poškození částí displeje přední sklo standardně bez předního skla zaručuje vynikající kontrast a barevnou reprodukci, kompletní redukci odrazů, lepší chlazení LED modulů a nižší hmotnost Mechanická konstrukce Montáž na přání servisní přístup chlazení vnější rozměry [mm] krytí standardně na přání sklo s antireflexní folií nebo antireflexní sklo zabraňuje poškození displejů LED, jednoduché čištění výklopná přední stěna zajištěná průmyslovými zámky aktivní chlazení řízené teplotou, ventilátory s detekcí poruch, nucenou vnitřní cirkulaci vzduchu a odsáváním horkého vzduchu, přepínání podle vnitřní teploty podle velikosti obrazovky, viz tabulka vnějších rozměrů IP 54 chrání před deštěm, vlhkostí, vnikáním prachu a nečistot nástěnná nebo stropní montáž boční konzola nebo zákaznické řešení

11 TYPOVÉ OZNAČENÍ GRAFICKÝCH PANELŮ GSO.39/GSO.59 GSO Model 39/59 Počet pixelů horizontálně (GSO.39, 64 / modul) Počet pixelů horizontálně (GSO.59, 42 / modul) Počet pixelů vertikálně (GSO.39, 64 / modul) Počet pixelů vertikálně (GSO.59, 42 / modul) Barva displeje Provedení jednostranné dvoustranné Montáž stropní závěs nástěnná boční konzola, na přání zákaznické řešení, na přání Konstrukce bez předního skla sklo s antireflexní fólií, na přání antireflexní sklo, na přání Barva rámu černá matná světle šedá barva rámu na vyžádání Doplňky Text-To-Speech modul s reproduktorem a přijímačem pro zrakově postižené digitální hodiny analogové hodiny číslo nástupiště RGB N D S N B Z O G A RAL9005 RAL7040 RALxxxx TTS CLK ACLK Nb

12 LE
