Navrhování vodovodních sítí

Transkript

1 Předmět: BP003 Vodárenství Přednáška č. 10 Navrhování vodovodních sítí, vodovodní přípojky, vodoměry Inovovaná prezentace přenášky v rámci programu OP VaK Projektu OP VaK CZ.1.07/2.2.00/ Navrhování vodovodních sítí Základní zásady navrhování vodovodních sítí a vodovodního potrubí specifikují následující normy ČSN EN 805 Vodárenství - Požadavky na vnější sítě a jejich součásti ČSN Navrhování vodovodních potrubí ČSN Vodovodní přípojky ČSN Vodovodní podchody pod dráhou a pozemní komunikací ČSN Prostorové uspořádání sítí technického vybavení TNV Výstavba vodovodního potrubí a Zákon 274/2001 Sb o vodovodech a kanalizacích pro veřejnou potřebu včetně všech jeho novel Vyhláška č. 428 Ministerstva zemědělství ČR, kterou se provádí zákon 274/2001 2/52 Zásady navrhování Trasa vodovodního řadu se navrhuje tak, aby byl zajištěn další rozvoj území. Vodovodní sítě se přednostně navrhují jako okruhová síť. Trasa nového vodovodního řadu se navrhuje přednostně ve veřejných prostranstvích ve vlastnictví obce mimo komunikace. Návrh profilu vodovodního potrubí se provádí individuálně podle účelu použití a podle provozních potřeb na základě hydraulické analýzy průtoků předmětné vodovodní sítě. Rozvodná vodovodní síť a zásobní řady se dimenzují na maximální hodinovou potřebu vody Qh. Rozvodná vodovodní síť může plnit i funkci požárního vodovodu, nemělo by však docházet ke zvětšování navrženého profilu. 1

2 Zásady navrhování ČSN , Zákon 274/ Vodovodní potrubí veřejného vodovodu se nesmí propojovat s potrubím užitkové vody a ani s vodovodním potrubím z jiného zdroje vody, který by mohl ohrozit jakost vody a provoz vodovodního systému. 2. Ochranná pásma jsou vymezena vodorovnou vzdáleností od vnějšího líce stěny potrubí na každou stranu a) u vodovodních řadů do průměru 500 mm včetně, 1,5 m, b) u vodovodních řadů nad průměr 500 mm, 2,5 m. Výjimku z ochranného pásma může povolit v odůvodněných případech vodoprávní úřad. Zásady navrhování ČSN , Zákon 274/2001 V ochranném pásmu vodovodního řadu nelze (jen s písemným souhlasem vlastníka vodovodu, popřípadě provozovatele) a) provádět zemní práce, stavby, umísťovat konstrukce nebo jiná podobná zařízení či provádět činnosti, které omezují přístup k vodovodnímu řadu nebo kanalizační stoce, nebo které by mohly ohrozit jejich technický stav nebo plynulé provozování, b) vysazovat trvalé porosty, c) provádět skládky mimo jakéhokoliv odpadu, d) provádět terénní úpravy.. 5/52 Zásady navrhování ČSN , Zákon 274/ Dimenzování rozvodné vodovodní sítě malých lokalit do 150 přípojek se doporučuje posoudit podle normy ČSN Dimenzování vnitřních vodovodů. 4. U potrubí z nekovových materiálů nebo z kovových materiálů nevodivě spojených je nutné navrhnout kovový vodič spojený s kovovými armaturami a navazujícím kovovým potrubím, aby bylo možno následně zjistit polohu potrubí v zemi. 5. Vodovodní potrubí se ukládá převážně do země do rýhy nebo zářezu. Ve výjimečných zdůvodněných případech může být umístěno i nad terénem. 2

3 Zásady navrhování ČSN , Zákon 274/ Vodovodní potrubí se navrhuje mimo ochranné pásmo železnice. Se souhlasem správního orgánu železnice je možné navrhnout vodovodní potrubí ve vzdálenosti nejméně 4 m od osy krajní koleje. 7. Vodovodní potrubí se navrhuje mimo ochranné pásmo silnice. Podle vyhlášky ministerstva dopravy č. 35/1984 S se určuje ochranné pásmo dálnic a rychlostních komunikací 100 m od osy přilehlého jízdního pruhu, u cest I. třídy 50 m, II. třídy 25 m, III. třídy 20 m a u místních komunikací I. a II. třídy 15 m. 8. Vodorovná vzdálenost vodovodního potrubí od stromořadí se volí tak, aby stromy nepřekážely při pokládce a opravách potrubí a aby nebyly poškozovány při této činnosti. Zásady navrhování ČSN , Zákon 274/ Vodovodní potrubí do DN 200 se navrhuje v podélném sklonu nejméně 3 o/oo, od DN 250 až DN 500 ve sklonu nejméně 1 o/oo a potrubí DN 600 a větším ve sklonu nejméně 0,5 o/oo. Při podélném sklonu potrubí větším než 10 o/oo je třeba výpočtem doložit stabilitu potrubí proti posunu. 12. Nejmenší doporučené krytí potrubí o světlosti menší než DN 400 je: a) v hlinitých zeminách 1,20 m b) v hlinitopísčitých zeminách 1,30 m c) v písčitých zeminách 1,40 m d) ve štěrkových a skalnatých zeminách 1,50 m. U potrubí DN 400 a větší jmenovité světlosti je možné hodnoty krytí zmenšit o 0,20 m. Zásady navrhování ČSN , Zákon 274/ Na rozvodné vodovodní síti se navrhují uzávěry: a) v místech rozvětvení vodovodní sítě tak, aby bylo možné uzavřít úsek s poruchou b) aby bylo možno rozváděcí potrubí uzavřít samostatně v každé ulici c) na potrubí okruhové vodovodní sítě za a před odbočením přípojky pro odběratele, u nichž se nesmí přerušit zásobování vodou (např. nemocnice) d) podle potřeby i na odbočkách pro hydranty a výtokové stojany. 20. Uzávěry DN 600 a větší se mají navrhovat s elektropohonem. 22. Na nejnižších místech potrubí se umísťují výpustě. (kalníky). Průměr potrubí se má navrhnout tak, aby doba vypouštění vody z přilehlých úseků nepřesáhla 2 hodiny. Redukční ventily (pro redukci tlaků) musí být osazené v šachtě. Před redukční ventil se osadí uzávěr a manometr, za redukční ventil se osadí manometr, pojistný ventil a uzávěr. 3

4 Zásady navrhování ČSN , Zákon 274/ Šachty se navrhují zejména pro vodoměry, průtokoměry, redukční ventily, vzdušníky, sekční uzávěry s elektropohonem a čistící tvarovky. Uzávěry pro vodovodní potrubí shybek pod splavnými toky se umísťují na obou stranách v šachtách. 25. Šachty se doporučuje zřizovat: a) pro umístění uzávěrů DN 500 a větších b) pro umístění uzávěrů DN 300 a větších v nezastavěném území c) v uzlech potrubí, kde je umístěno několik uzávěrů d) v kontrolních místech měření tlaku a průtoku. 10/52 Vodovodní přípojky Vodovodní přípojka je samostatnou stavbou tvořenou úsekem potrubí od odbočení z vodovodního řadu k vodoměru, a není-li vodoměr, pak k vnitřnímu uzávěru připojeného pozemku nebo stavby. Odbočení s uzávěrem je součástí vodovodu. Vodovodní přípojka není vodním dílem ( 3, zákon 274/2001 Sb. O vodovodech a kanalizacích). Pro každou připojovanou nemovitost se zásadně zřizuje samostatná vodovodní přípojka. Výjimečně lze se souhlasem provozovatele vodovodu pro veřejnou potřebu zřídit jednu přípojku pro více nemovitostí, jsou-li pro to technické nebo ekonomické důvody, nebo více domovních přípojek pro jednu nemovitost, jde-li o rozsáhlou nemovitost. Vlastníkem vodovodních přípojek zřízených do účinnosti zákona č. 274/2001 Sb. O vodovodech a kanalizacích pro veřejnou potřebu je vlastník pozemku nebo stavby připojené na vodovod, neprokáže-li opak. Vlastníkem vodovodní přípojky po účinnosti zákona č. 274/2001 Sb. je ten, kdo na své náklady přípojku zřídil. 11/52 Vodovodní přípojky Realizaci oprav a údržby všech vodovodních přípojek uložených v pozemcích, které tvoří veřejné prostranství, zajišťuje provozovatel ze svých provozních prostředků. Veřejným prostranstvím (v souladu se zákonem o obcích č.128/2000 Sb. 34 ) se rozumí všechna náměstí, ulice, tržiště, chodníky, veřejná zeleň, parky a další prostory přístupné každému bez omezení, tedy sloužící obecnému užívání, a to bez ohledu na vlastnictví k tomuto prostoru. Zřízení nové přípojky projednává a odsouhlasuje přípojkové oddělení provozovatele. Vodovodní přípojky je možné zřizovat a povolovat (stavební povolení) pouze na zkolaudované vodovody. Zhotovení vodovodní přípojky a připojení nemovitostí zajistí jejímu vlastníku provozovatel vodovodu na základě objednávky a smlouvy. 4

5 Postup při zřizování vodovodní přípojky 1. Ověření možnosti napojení, informace lze získat na technické evidenci provozovatele 2. Zpracování projektové dokumentace vypracuje oprávněná projektová organizace 3. Projednávání a schválení technického řešení na přípojkovém oddělení provozovatele 4. Projednání projektové dokumentace s orgány a organizacemi 5. Stavební povolení, vydává stavební úřad příslušný místu stavby 6. Příprava k realizaci (vytýčení podzemních sítí, vyřízení povolení ke zvláštnímu užívání komunikace) 7. Realizace vodovodní přípojky 8. Kolaudace 9. Uzavření smlouvy o dodávce vody a montáž vodoměru 10.Uvedení přípojky do provozu Vodovodní přípojky ČSN Vodovodní přípojky aktualizovaná 03/2017 Článek 7.3 Vodoměrná sestava se skládá z - Uzávěru před vodoměrem - Vodoměru - Uzávěru za vodoměrem - Ochranné jednotky (zpětná armatura) - Vypouštěcí armatura. Vypouštěcí armatura, popř. i ochranná jednotka (zpětná armatura) může být součástí uzávěru za vodoměrem. Uzávěr za vodoměrem slouží jako hlavní uzávěr vnitřního vodovodu. Mezi vodoměr a uzávěr se v případě požadavku výrobce nebo dodavatele vodoměru navrhuje uklidňující kus trubky o délce podle pokynů výrobce vodoměru. Provozovatel vodovodu pro veřejnou potřebu může požadovat osazení mechanického filtru před vodoměr. Za přírubovým vodoměrem (ve směru průtoku vody) se má umísťovat montážní vložka nebo kompenzátor, které nesmějí ovlivňovat měření spotřeby vody. Vzorová. skladba vodovodní přípojky (do DN 50 včetně): navrtávací pas 2. zemní souprava teleskopická + litinová základová deska 3. poklop ventilový spojka ( přechod na potrubí PE) 5. kulový uzávěr ( za vodoměrem s odvodněním) 6. redukce 7. vodoměr ( majetek vlastníka resp. provozovatele vodovodu) 8. uklidňovací kus ( dl. 5 x DN vodoměru) 9. zpětná klapka 10. potrubí vodovodní přípojky 15/52 5

6 Podsklepený objekt nelícuje s veřejným prostranstvím Podsklepený objekt lícuje s veřejným prostranstvím veřejné prostranství chodník komunikace Umístění vodoměru maximální vzdálenost od vnějšího zdiva 2 m min. 0,20 m nad podlahou max. 1,20 m Části přípojky A B část A místo připojení k vodovodní síti část B vlastní přípojka od připojení k vodoměru 6

7 B část B je dle zákona č. 274/2001 Sb. o vodovodech a kanalizacích je majetkem vlastníka zásobovaného objektu financuje obnovu a opravy Jedná se o potrubí zakončené někde ve sklepě nebo v šachtě uzávěrem a vodoměrem. A část A je přímo na rozvodném řadu je pro provozovatele důležitá je součástí vodovodní sítě, za kterou odpovídá provozovatel úniky vody v tomto místě jsou jednoznačně úniky před vodoměrem a tím i ztráta pro provozovatele. 20/52 Ročenka SOVAK (údaj za rok 2013): v ČR je celkem 2,026 mil. evidovaných přípojek 2,022 mil. osazených vodoměrů Přípojka propustí ca. 1 l vody denně celkový únik vyrobené a nefakturované vody v objemu m3 vody ročně při průměrné ceně vody 80,- Kč/m3 celkem cca 56 mil. Kč 7

8 Na připojení jsou často minimálně 4 kritická místa: a b c d a)netěsnost navrtávacího pasu na potrubí vlivem koroze starých třmenů b)netěsnost spoje mezi pasem a uzávěrem c)netěsnost spoje mezi uzávěrem a připojovacím potrubím d)netěsnost spoje přechodu- kov - PE 23 Napojení přípojky potrubí navrtávací pas Dokonalé očištění trubky Odstranění izolačních vrstev (které nejsou dokonale spojeny s kovem) O kroužek nebo ploché profilové těsnění Řádné dotažení navrt. pasu lidský faktor 8

9 PE přípojka svařovat - montovat Plynaři nejlepší uzávěr je žádný uzávěr Vodaři přípojka musí mít uzávěr Plynaři nejlepší spoj je žádný spoj Vodaři uzávěr musí být demontovatelný 25/52 Integrovaný uzávěr s PE konci 26 Nástrčné spoje : Těsní pouhým nasunutím těsnící O kroužek Tahové síly se aktivují dotahováním matice Tahové síly se aktivují automaticky po naražení a nutné dotáhnout matici k aktivaci svěrného kroužku Lidský faktor b není nutné dotahovat a vydrží v prostém tahu kg! Bez lidského faktoru 27/52 9

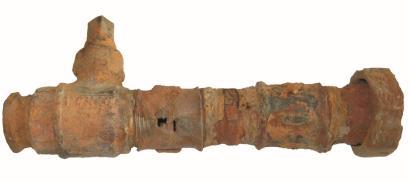

10 DŘÍVE DNES 29/

11 Ukázky napojení 31 Vodoměrná šachta ČSN Vodovodní přípojky aktualizovaná 03/2017 Článek 8.1 Vodoměrná šachta se navrhuje podle požadavku provozovatele vodovodu pro veřejnou potřebu. Používají se vodoměrné šachty: a) určené pro vstup osob; b) bez nutnosti vstupu osob Článek 8.2 Půdorys vodoměrné šachty určené pro vstup osob může mít tvar obdélníku, kruhu nebo oválu. Rozměry vodoměrné šachty určené pro vstup osob se navrhují podle velikosti vodoměrné sestavy, která závisí na průměru přípojky, typu a velikosti vodoměru. Mezi vodoměrnou sestavou a stěnou šachty má být volný prostor nejméně 0,15 m. Vstupní otvor šachty musí mít světlost nejméně 0,60 m a musí být krytý poklopem o stejném rozměru. Vodoměrná šachta musí být vybavena žebříkem podle ČSN EN nebo stupadly podle ČSN EN Žebřík ani stupadla nesmí zužovat rozměr vstupního otvoru. Sestup do šachty musí být zajištěn vhodným způsobem, např. výsuvným madlem. Vodoměrná šachta ČSN Vodovodní přípojky aktualizovaná 03/2017 Článek 8.2 Vodoměrné šachty určené pro vstup osob mají mít následující rozměry: - šířku obdélníkové nebo oválné vodoměrné šachty nejméně 0,90 m; - délku obdélníkové nebo oválné vodoměrné šachty nejméně 1,20 m; - průměr kruhové vodoměrné šachty nejméně 1,10 m; - výšku vodoměrné šachty nejméně 1,50 m. Článek 8.3 Vodoměrné šachty bez nutnosti vstupu osob musí být typovými výrobky (podle platných právních předpisů), tvořit komplet s armaturami vodoměrné sestavy a potřebnými tvarovkami, umožňovat přístup k vodoměru a armaturám, odečet vodoměru, výměnu vodoměru a armatur. Součástí dodávky vodoměrné šachty bez nutnosti vstupu osob musí být návod pro její osazení, montáž a výměnu vodoměrné sestavy. Rozebíratelné spoje potrubí a armatur nacházející se uvnitř šachty musí být přístupné. 11

12 Vodoměrná šachta Vodoměrná šachta typizovaná plastová Vodoměrná šachta typizovaná plastová 36/52 12

13 Vodoměry Podle konstrukce (resp. připojení k potrubí pomocí šroubení nebo přírub) se vodoměry dělí na: Vodoměr mokroběžný číselník je plně zaplaven vodou, nastává přímý mechanický přenos z turbíny na číselník Vodoměr suchoběžný nedochází k průniku vody do číselníku, nastává magnetický přenos s ochranou proti vnějším vlivům Vodoměr jednovtokový díky cirkulaci vody v turbíně se otáčí ozubený mechanismus, vstup a výstup je v jedné ose Vodoměr vícevtokový proud vody je rozdělen do několika menších proudů, které vtékají do turbínové komory Podle nasazení v praxi se vodoměry dělí na: Vodoměr fakturační používá se za účelem fakturace a instaluje se v místě styku veřejné vodovodní sítě s vnitřním rozvodem vody v objektu Vodoměr poměrový používá se pro rozpočet nákladů mezi více odběratelů, instaluje se v jednotlivých bytech Podle druhu měření se vodoměry (průtokoměry) dělí na: Mechanický vodoměr* rychlostní a objemový Elektronický vodoměr* magnetoindukční, ultrazvukový 37/52 Vodoměry Parametry vodoměrů Qmin = minimální průtok (l/hod), normováno Qt = přechodový průtok (l/hod) Qn = nominální průtok (m3/hod) Qmax = maximální průtok (m3/hod) Vodoměry návrh optimální velikosti fakturačního vodoměru Metodický pokyn MZE pro určení optimální velikosti fakturačního vodoměru a profilu vodovodní přípojky č.j.: / Výměny vodoměrů jsou prováděny v pravidelných lhůtách 6 roků v souladu s vyhláškou MPO č. 345/2002 Sb Kategorie přesnosti A nejnižší, ve vodárenství je snaha je nepoužívat B nejčastěji používané C velmi přesné, snaha o nasazování ve vodárenství (velkoodběratelé s výraznými výkyvy ve spotřebě), vyšší cena 13

14 návrh podle Q n Vodoměry 40/52 Smart Water Meters - Chytré vodoměry Umožňují kontinuální dálkový odečet vodoměru Smart Water Meters - Chytré vodoměry To umožňuje nastavení některých funkcí vodoměru, např.: LEAK - informuje o možných netěsnostech ve vodovodní síti. K zobrazení této informace dojde, jakmile voda ve vodoměru nebyla během posledních 24 hodin alespoň jednu celou hodinu bez průtoku. Důvodem tohoto stavu je například protékající nádrž toalety nebo netěsnící kohoutek. BURST - je určena k odhalení větších netěsností v distribuční síti nebo poškozeného potrubí. Hlášení, když je odběr vody po dobu půl hodiny trvale vysoký. Hodnotu průtoku, kterou uživatel považuje za hraniční lze u vodoměru nastavit individuálně. 14

15 Smart Water Meters - Chytré vodoměry AMR Automatic Meter Reading Projíždění obcí rychlostí do 40 km/h. Pokaždé když anténa přístroje zachytí signál z vodoměru načte data o spotřebě. Rychlost odečtení záleží na místě uložení vodoměru. že za optimálních podmínek lze data z vodoměru odečíst až na vzdálenost 400 metrů. Smart Water Meters - Chytré vodoměry Mobilní aplikace READy Příklady reálných přípojek 15

16 16

17 Není dodrženo: -vzdálenost mezi potrubími -prostup není plynotěsný UFR 17

18 Takhle ne!!! 52 18
