Kontrola pístového kompresoru
|
|
- Irena Horáčková
- před 8 lety
- Počet zobrazení:
Transkript
1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Číslo: Anotace: Inovace a zkvalitnění výuky prostřednictvím ICT Kontrola a měření strojních zařízení Kontrola pístového kompresoru Ing. Smolek Jan VY_ 32_INOVACE_24-12 Prezentace slouží jako podpora k výkladu o způsobech kontroly kompresoru. Jejím obsahem je zároveň i návrh zadání jednoho konkrétního laboratorního cvičení. DUM je určen především pro čtvrté ročníky všech oborů středních průmyslových škol strojnických. Materiál byl vytvořen v prosinci Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/
2 2 Teoretický úvod - Schéma pístového kompresoru: 1- kliková skříň 2- válec 3 ojnice 4 píst 5 - sací hrdlo 6 - výtlačné hrdlo 7 - sací ventil 8 - výtlačný ventil
3 Teoretický úvod - Tlakový diagram kompresoru: 3 Škodlivý prostor V 0 Zdvihový prostor V Z Poměrný škodlivý. 100 = prostor (3-10%) [%] Tlakový diagram kompresoru bez škodlivého prostoru: Tlakový diagram kompresoru se škodlivým prostorem:
4 4 Pravidelné zkoušky kompresorů: Pohledem a sluchem: Uvolněné spoje. Vibrace. Úniky vzduchu, zkouška těsnosti. Klepání Lhůty kontrol: Stavoznak 1x za rok. Tlakoměr 1x za 3 měsíce. Pojistný ventil 1x za měsíc. Teploměr 1x za rok. Blokovací zařízení 1x za měsíc. Vypuštění kondenzátu, odkalení dle potřeby, min. 1x za měsíc. + Kontrola měřením hodnot.

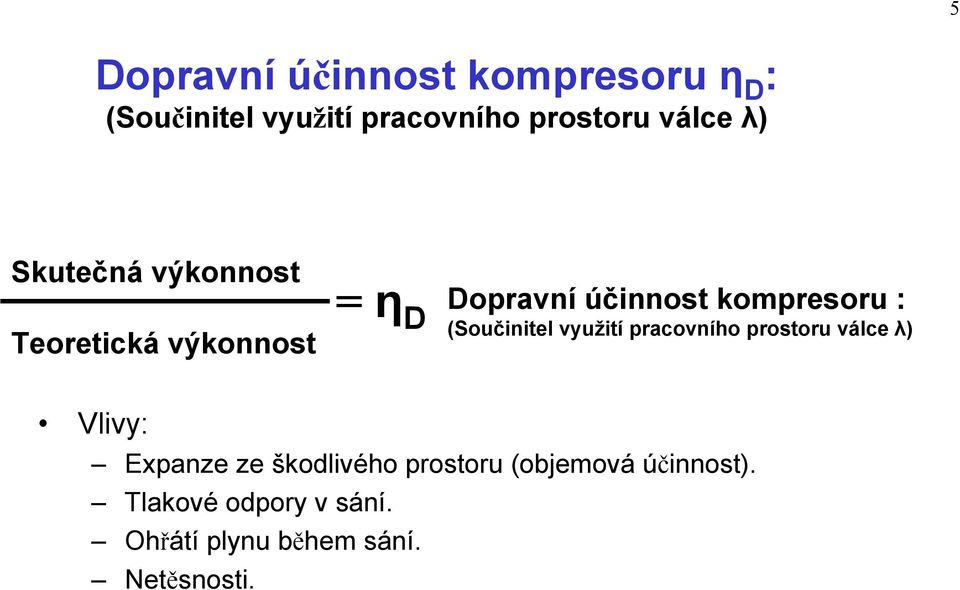

5 5 Dopravní účinnost kompresoru η D : (Součinitel využití pracovního prostoru válce λ) Skutečná výkonnost Teoretická výkonnost = η D Dopravní účinnost kompresoru : (Součinitel využití pracovního prostoru válce λ) Vlivy: Expanze ze škodlivého prostoru (objemová účinnost). Tlakové odpory v sání. Ohřátí plynu během sání. Netěsnosti.
6 6 Zadání lab. úlohy: 1. Nakreslete schéma kompresoru a měřicího zařízení: 2. Uveďte technické parametry kompresoru, tlakové nádoby a měřicího zařízení: 3. Proveďte pravidelnou provozní zkoušku kompresoru a uveďte výsledek: 4. Spočtěte teoretickou výkonnost kompresoru pro jmenovité otáčky motoru: 5. Změřte čas potřebný k naplnění vzdušníku na přetlak 1, 2, 3, 4 a 5 kp/cm 2 a dle pokynů vyučujícího příslušné otáčky impulsním otáčkoměrem: 6. Zpracujte tabulku vypočtených hodnot: 7. Do grafů vyneste závislosti doby plnění vzdušníku, otáček a účinnosti v závislosti na tlaku ve vzdušníku: 8. Zhodnocení měření:
7 7 Teplota: Tlak: Vlhkost: 1. Schéma kompresoru s tlakovou nádobou:
8 2. Parametry kompresoru, tlakové nádoby a měřicího zařízení: 8
9 3. Provozní zkouška kompresoru: 9
10 Pojistný ventil: 10
11 11 Kondenzovaná vzdušná vlhkost + olej z mazání kompresoru + částečky koroze vzdušníku. Vypuštění kondenzátu (dle potřeby):
12 12

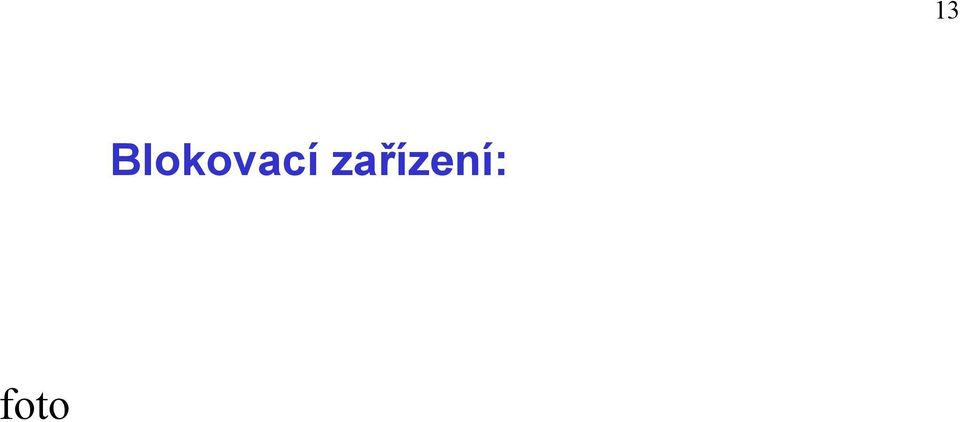

13 13 Blokovací zařízení: foto
14 (Ventil nastavení protitlaku :) 14

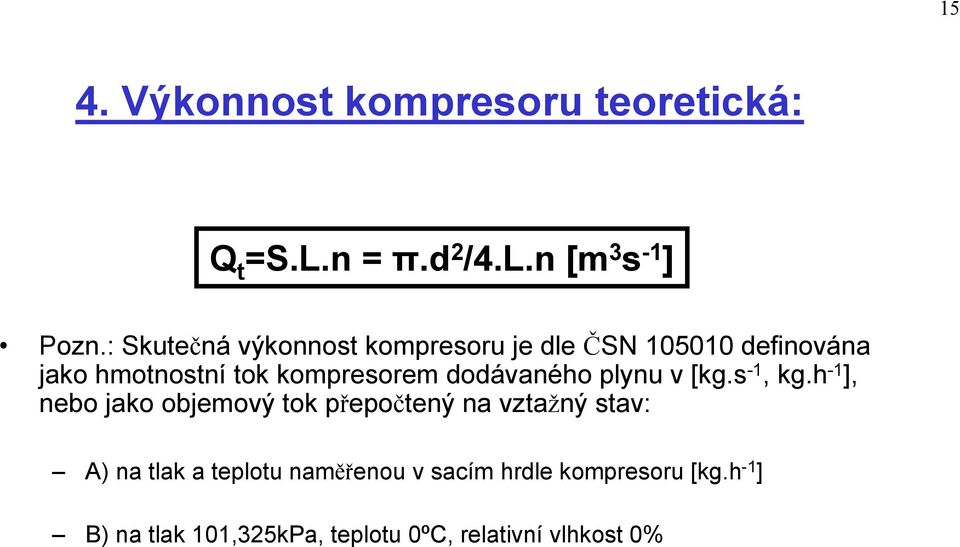

15 15 4. Výkonnost kompresoru teoretická: Q t =S.L.n = π.d 2 /4.L.n [m 3 s -1 ] Pozn.: Skutečná výkonnost kompresoru je dle ČSN definována jako hmotnostní tok kompresorem dodávaného plynu v [kg.s -1, kg.h -1 ], nebo jako objemový tok přepočtený na vztažný stav: A) na tlak a teplotu naměřenou v sacím hrdle kompresoru [kg.h -1 ] B) na tlak 101,325kPa, teplotu 0ºC, relativní vlhkost 0%
16 5. Plnění vzdušníku: (Tabulka naměřených hodnot) 16
17 17 Digitální fototachometr: Otáčky změřte dle pokynů vyučujícího digitálním otáčkoměrem.
18 Měření objemu dodaného vzduchu plynoměrem: 18

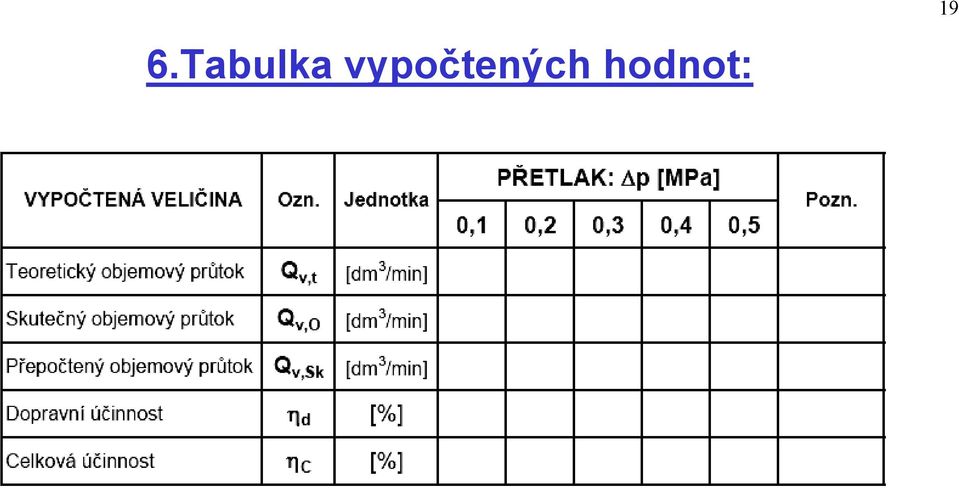

19 6.Tabulka vypočtených hodnot: 19
20 20 7. Grafy závislostí: Závislost skutečného dodávaného množství na tlaku: Závislost teoretického dodávaného množství na tlaku: Závislost dopravní účinnosti na tlaku:
21 8. Zhodnocení měření: 21
22 22 Použitá literatura: ANONYMUS. Plakáty pro výuku předmětu Kontrola a měření. SPŠS Sokolská 1. Brno nedatováno. CHOCHOLA K., SLACH J., ŠULC J. Laboratorní cvičení. Praha: STNL MARTINÁK, M. Kontrola a měření. Praha: STNL MIKULČÁK J. et al. Matematické, fyzikální a chemické tabulky. Praha: SPN, ŠULC, J. Technologická a strojnická měření. Praha: STNL ŠULC, J.,VYSLOUŽIL, Z. Laboratorní cvičení technologická a strojní. Praha: STNL VÁCLAVOVIČ A., Měření a kontrola ve strojírenství. Praha: SNTL, VYSLOUŽIL Z., ZELKO J. Meranie v strojárstve. Bratislava: SVTL VYSLOUŽIL Z., KOVAL J. Technologické a strojnické merania. Bratislava: Alfa, 1978.
