PÁJECÍ STANICE WEP872D

Transkript

1 PÁJECÍ STANICE WEP872D Upozornění! Zařízení používejte v souladu s dodržováním základních bezpečnostních opatření,aby nedošlo k úrazu elektrickým proudem, zranění nebo škodě následkem požáru. 1.) K zajištění osobní bezpečnosti po ukončení práce se zařízením prosím vypněte hlavní vypínač a vytáhněte síťovou zástrčku ze zásuvky hlavně když nebudete delší čas se zařízením pracovat. 2.) K zajištění osobní bezpečnosti musíte používat originální nebo doporučené díly, jinak to může vést k závažným následkům. 3.) Závady musí být odstraňovány na profesionální úrovni. 4.) Zařízení je napájeno tří žilovou síťovou šňůrou, je nutné ho zapojovat do zásuvky s ochranným kolíkem,nepoužívejte redukce bez ochranného kolíku. 5.) Je-li zařízení v provozu,teplota pracovních částí může dosahovat až 400 C. Nepoužívejte v okolí hořlavý plyn, pozor na hořlavé objekty všeho druhu. Nedotýkejte se těchto částí tělem. 6.) Před zapnutím horkovzdušné páječky se přesvědčte o bezpečnosti okolí před poškozením vysokou teplotou 7.) Při instalaci trysek mějte pracovní části studené 8.) Vstup a výstup vzduchu udržujte v pořádku,jinak hrozí zničení zařízení 9.) Po použití zařízení počkejte než vychladnou pracovní části,stanici vypněte. 10.) Nepoužívejte pájecí pero k jiné práci než pájení,neoklepávejte pájecí pero o tvrdé předměty za účelem očištění. 11.) Při práci může vznikat dým,prostor přiměřeně větrejte. Funkce zařízení. 1. Použitý tradičně precizní měřící obvod pro snímaní teploty, dvojitý operační zesilovač zabezpečuje stabilní činnost, vysoký výkon, rychlý ohřev, přesná a stabilní teplota, bez vlivu od teploty okolního vzduchu, pro práci i s bezolovnatou pájkou. 2. Horkovzdušná pistole používá poslední technologie (typ kostry), vysocekvalitní ohřívací elementy, výrazně zvýšena stabilita a spolehlivost. 3. Horkovzdušná pistole využívá novější technologii k ohřevu výstupního proudu vzduchu. Jako zdroj vzduchu je využitý komutátorový motor a membránové čerpadlo, při použití různých výstupních trysek je možné změnou otáček regulovat množství výstupního vzduchu. 4. Ocelové části ohřívacího elementu mají vysokou kvalitu, rychle se ohřejí a mají dlouhou

2 životnost, plasty jsou antistatické. Vyšší verze výrobku 852D+, 862, 872, Tyto verze slučují základ ze série 852, používají nejnovější mikropočítač s PID technologií ovládaní, precizní indikaci teploty,mají vyšší výkon, náběh teploty je rychlejší a teplota je stabilní, má malou chybovost, je možnost rychlé kompenzace. 2. Dmychadlo horkého vzduchu má ochranu, když se nepoužívá,j e nutné ho vkládat do k tomu určenému držáku. 3. Zařízení má jednoduchou obsluhu, série 872 vzduchových dmychadel jsou vybaveny volbou ruční / automatické funkce, aby bylo možné provést režim činnosti podle momentální situace a potřeby, když je dmychadlo používané často, je možné čas vzrůstu teploty opakovaně zvolit manuálně, je to pohodlné a rychle se zvýší pracovní výkonnost. 4. Dle obvyklého používaní označení teploty je možné volit zobrazení v C nebo F 5. Použitý mikroprocesor Samsung vyžaduje málo externích součástek s využitím nejnovějších SMT technologií, tok interního signálu je jednoznačný, stabilita a bezpečnost činnosti zařízení je dále zlepšena. Poznámka. Tento produkt může být vylepšený, po upgrade, když jsou veškeré funkce vypnuty, na displejích bliká symbol ---! Hned vypněte síťový spínač anebo vytáhněte síťovou šňůru ze zásuvky v zájmu zajištění přístroje a úspory energie. Specifikace.

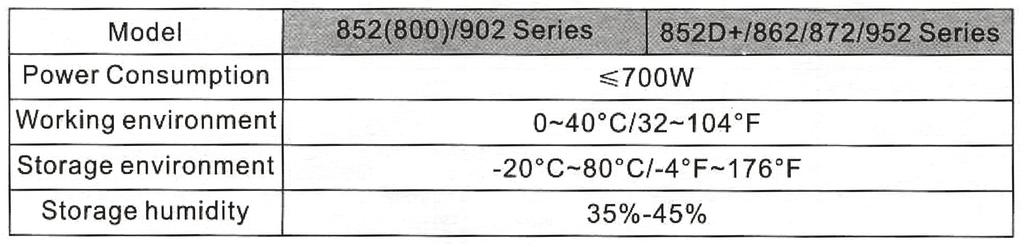

3 Porovnání parametrů. Pro všeobecné použití. 1.) Vhodné pro různé účely pájení a vypájení součástek jako : SOIC, CHIP, QFP, PLLC, BGA, SMD atd. 2.) Pro smršťování bužírek, sušení, odpájení teplem, ohřívaní, sváření. Instrukce pro provoz. Pro dmychadlo s elektromotorem. Vhodně umístěte zařízení a dmychadlo dejte rukojetí do držáku, viz.obr. 1.) Zapněte napájecí šňůru, nasaďte na dmychadlo vhodnou trysku. 2.) Zapněte vzadu na zařízení hlavní spínač, pak na předním panelu spínač horkovzdušné páječky a tím začne ohřev vzduchu. 3.) Knoflíkem HOT AIR TEMPERATURE nařídíme požadovanou teplotu vzduchu a můžeme páječkou provádět práce. Knoflíkem AIR regulujeme množství vzduchu, jeho teplota je vždy konstantní, jak ji máme nastavenou. 4.) Po skončení prací položte rukojeť dmychadla do stojanu, tím se vypne proud topení a tím dojde k chlazení topného tělesa. Když teplota klesne pod 100 C, na displeji se indikuje znak --- a to znamená, že zařízení je v módu standby. Pro dmychadlo s membránovým čerpadlem. 1.) Při přepravě zařízení je nutné,aby byli zašroubovány fixační šrouby,jinak může dojít i k poškození zařízení. 2.) Zapněte napájení, na dmychadlo nasaďte vhodnou trysku. 3.) Zapněte síťový spínač, zařízení postavte spolehlivě na pracovní místo, displej indikuje aktuální teplotu. Knoflíkem teploty nastavte její požadovanou velikost a množství vzduchu.

4 4.) Po ukončení práce s páječkou položte rukojeť do držáku, vypněte příslušný spínač, tím se přeruší topení a dojde k ochlazení topného tělesa (asi za 2 min.) aby bylo zajištěno, že topné těleso dosáhne teplotu nižší, než 70 C, pak se celá stanice automaticky vypne. 5.) Pokud nebudete se stanicí pracovat delší dobu, odpojte jí úplně od sítě. Pájení pájecím perem. 1.) Zapojte kabel pájecího pera do příslušného konektoru a položte ho do stojanu dodaného se zařízením. 2.) Zapněte spínač samotné páječky, nastavte jejím ovládacím knoflíkem požadovanou teplotu pájecího hrotu a vyčkejte do její ustálení indikovaného displejem. Podmínky použití. 1.) Když se zapne napájení zařízení, horkovzdušná páječka musí být položena ve svém držáku. 2.) Prověřte, jestli není něčím ucpaný výstup vzduchu z páječky, hrozí poškození topného tělesa. 3.) Po použití položte páječku opět do svého držáku, ponechejte přístroj zapnutý a takto dojde k ochlazení dmychadla, displej ukáže znak --- a až pak zařízení vypněte. 4.) Dmychadla mají různé přídavné trysky, volte je opatrně, při použití trysky s malým průměrem a vysokou teplotou můžete lehce poškodit pájený objekt. 5.) V souvislosti s požadavkem na použití vyberte vhodnou trysku,při práci dbejte,aby výstupní otvor trysky nebyl od objektu vzdálený méně než 2 mm. 6.) Když pájecí pero zapínáte poprvé, věnujte pozornost nastavení vhodné teploty hrotu páječky, tuto zvyšujte až začne docházet k tavení trubičkového cínu a tento dokonale pokryje pracovní povrch hrotu. 7.) Teplota hrotu nesmí být neustále příliš vysoká, to zkracuje jeho životnost. 8.) Je vhodné periodicky čistit pájecí hrot pomocí vlhké houby v příslušenství stanice, čištěním zlepšujete pocínovaní hrotu a tím zmenšujete jeho přímou oxidaci. Displej-poznámka 1.) Když LED displej indikuje znaky ---, to znamená, že teplota je menší než 100 C, horkovzdušná stanice je v standby režimu a rukojeť je vložena v držáku. 2.) Když LED displej indikuje znaky S-E, to znamená že pájecí pero nebo senzor horkovzdušné páječky zaznamenali poruchu, anebo jsou tyto prostředky odpojeny. Jestli závada přetrvává, je nutno vyměnit topné elementy anebo senzory. Pozn. k použití. 1.) Při manipulaci s tryskami nepoužívejte hrubé násilí. 2.) Nemanipulujte s tryskami, pokud je dmychadlo horoucí. 3.) Když po prvním zapojení z páječky vychází bílý dým, toto není na závadu a jev brzy zmizí. Nemanipulujte s horkými částmi páječky nebo dmychadla. 4.) Při výměně topných těles dbejte pak na správné připojení a nepoškoďte zemnící vodič. 5.) Poškozené topné tělesa vyměňujte jen za stejný typ. Instrukce k výměnným součástem.

5 Výměna topného tělesa horkovzdušného dmychadla. 1.) Zabezpečte úplné vychladnutí dmychadla před opravou. 2.) Odšroubujte 2 šrouby na rukojeti. 3.) Otáčejte rukojetí vlevo a pak sejměte dolů pouzdro rukojeti viz.figure 2 orig.návod. 4.) Opatrně vyjměte ventilátor, odšroubujte tři šrouby držící připojovací desku vodičů. 5.) Tuto desku otočte a odpojte z ní vodiče tělesa, dejte pozor na to, jak byli připojeny.. 6.) Vyjměte z trubky topné těleso obalené MICA papírem, neulomte zemnící vodič od kostry rukojeti. 7.) Nové topné těleso s MICA obalem vložte do trubky, dejte pozor, aby sestava pasovala jako před opravou. 8.) Pak zapojte vodiče tělesa jako byli předtím. 9.) Opačným postupem pak složte celou rukojeť dmychadla. Výměna hrotu páječky a elementů topení viz.figure.4. 1.) Odšroubujte matici No.1, odstraňte ocelovou trubku No.2, pak vyjměte pájecí hrot. 2.) Pro výměnu elementů topení se musí odšroubovat plastová matice No.4, opatrně vytáhnout samotné topné těleso No.6 spolu s deskou No.7, nezapomeňte na odpojení pružiny No.5. 3.) Vyměňte topné těleso, správně zapojte vodiče.

6

7 Doplňkové části:
