Horkovzdušná pájecí stanice HAKKO s vysokým výkonem až 670 W a vysokým objemem pro zvýšení efektivity práce.

Transkript

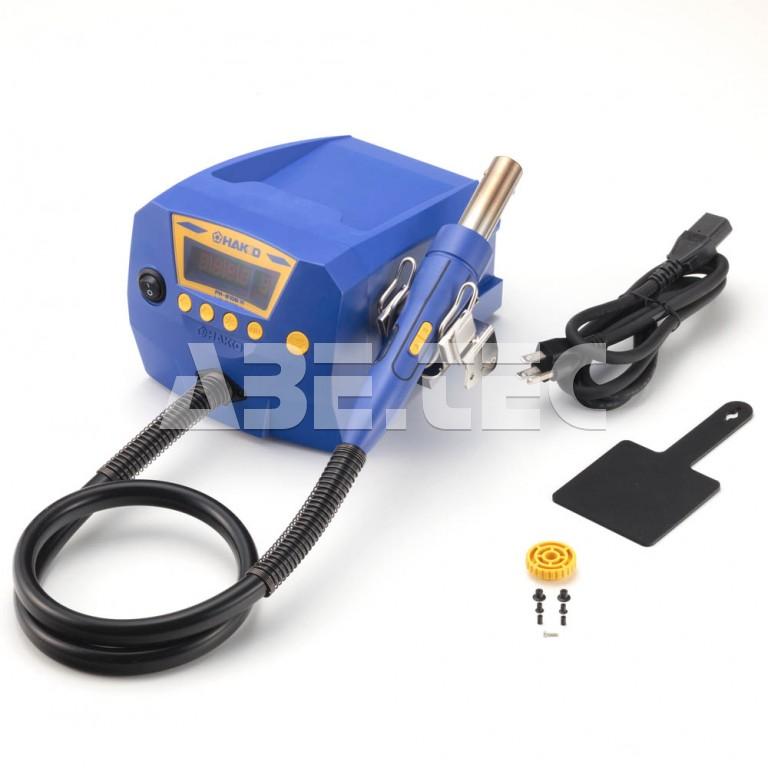

1 Katalogový list Horkovzdušná pájecí stanice Hakko FR-810B Obj. číslo: Výrobce: Hakko Anotace Horkovzdušná pájecí stanice HAKKO s vysokým výkonem až 670 W a vysokým objemem pro zvýšení efektivity práce. Funkce podtlakového vyzvedávání pro snadné a bezpečné odebírání součástek. Možnost vytvoření jednoduchého tepelného profilu pomocí funkce Chain Presets. Vysoký výkon a velký objem vzduchu Další evoluce SMD rework systému Vysoký výkon a velký objem horkého vzduchu pro rychlé odstranění součástek Nyní máte k dispozici nástroj, který dokáže poskytnout silný proud horkého vzduchu pro opravu obvodových desek s vysokou tepelnou kapacitou, a vysoký výkon pro desky s vysokou hustotou. Zlepšení účinnosti Vysoký průtok vzduchu a vysoký výkon přístroje FR-810B umožňují provádět stejnou práci pouze za jednu třetinu času, který je vyžaadován při použití běžné stanice. To snižuje negativní tepelný dopad na desky a součástky. * Graf vpravo: zkouška doby potřebné pro připojení konektorových profilů na keramickou desku, která má být zahřátá na teplotu 200 C, s nastavením maximální teploty a průtoku vzduchu. * Byly použity jednotlivé trysky o průměru cca. 4mm.

2 Vylepšení FR-810B Kromě hlavních funkcí FR-810, vysokého výkonu a velkého objemu vzduchu, byly do horkovzdušné opravářské stanice FR-810B přidány dvě nové funkce snímače podtlaku. Ty umožňují odebrat součástku bez rizika poškození DPS. Nový typ trysek pro zlepšení teplotních charakteristik Nové trysky zlepšují efektivitu práce díky rovnoměrnému ohřevu horkým vzduchem proudícím uvnitř trysky. Ten vzniká díky větracím otvorům na horní části trysky (pouze u BGA trysek). Funkce podtlakového vyzvedávání Funkce podtlakového vyzvedávání umožňuje vyjmutí součástek z podložky pomocí vakua. Komponenta je vyzvednuta pouze poté, kdy horký vzduch roztaví pájecí spoje. Tím se vyvarujete chyb při využití nadměrné síly pro vyjmutí součástky. Indikátor vyzvednutí Díky přednastavené funkci může být součástka automaticky vyzvednuta ihned po roztavení pájky. Současně se zobrazí indikátor. Okamžik vyjmutí komponenty je tak jasně viditelný i v případě, že tryska zcela zakrývá součástku i pájené spoje. Použití konvenčních trysek HAKKO Zarovnejte projekční část a připojte konvenční trysku k ohřevnému tělesu. * Trubice ohřevného tělesa HAKKO FR-810 (tento model se již nevyrábí) má dvě projekční části. Chcete-li použít konvenční trysku, je nutné vložit navíc konverzní adaptér, který je součástí balení přístroje FR-810 jako standardní příslušenství. Snadné vyjmutí trysek a údržba Trysky můžete pro mnoho různých typů součástek snadno a rychle měnit. Kompatibilní jsou také konvenční trysky Hot Air. Snadno a bezpečně můžete také vyměnit ohřevné těleso. Rychlá výměna trysek N51

3 Jednoduchá výměna topného tělesa Jednoduché odstranění a upevnění bez použití nářadí Pro výměnu ohřevného tělesa jednoduše vyjměte čtyři šrouby Funkce časovače Funkce časovače slouží k ovládání doby provozu. Můžete tak předejít přehřátí dílů a zlepšit celkovou kvalitu opravy. Funkce Chain presets (přednastavení) pro vytvoření jednoduchého tepelného profilu Funkce přednastavení spočívá ve vytvoření jednoduchého tepelného profilu kombinací několika přednastavených podmínek (až 5 kroků). Standardizací pracovního času značně zlepšíte efektivitu práce, předejdete přehřívání a usnadníte si práci s náročným opravářských procesem. Navíc docílíte opakovatelnosti celého procesu. Funkce automatického spánku a vypnutí Chcete-li zajistit bezpečnost a šetřit energii, je-li nástavec umístěn v držáku stanice, aktivujte funkci automatického spánku a spuštění chlazení. Pokud není nástavec vyjmut z držáku a je po dobu 30 minut nečinný, aktivuje se funkce automatického vypnutí. Přístup k funkcím může být omezen heslem. Držák nástavce, desky a spodního ohřevu S použitím držáku nástavce, desky plošných spojů a spodního ohřevu můžete pracovní podmínky řídit ještě přísněji. Sestavíte si tak nízkoenergetický opravárenský systém. Technická specifikace

4 Systém: Příkon: AC220V: 1100W, AC230V: 1200W, AC240V: 1300W. Rozsah teplot: 50 až 600 C. Stanice: Příkon: 30 W. Tok vzduchu: 1-9 (5 až 115 l/min.). Rozměry: 160 x 145 x 220 mm. Hmotnost: 1,5 kg. Ručka (Hot Air): Příkon: AC220V: 1070W, AC230V: 1170W, AC240V: 1270W. Standardní tryska (součástí balení: ø 4 mm. Celková délka: 250 mm. Hmotnost: 180 g. Vhodné typy odpájecích trysek: Série N51. Hot Air konvenční trysky. Technická data Název parametru Příkon Hodnota 1100 W Rozsah teplot (minimální) 50 C Rozsah teplot (maximální) 600 C Charakteristiky stanice Teplotní profil Typ horního ohřevu Určeno pro opravy Opakovatelnost procesu Software Proces opravy Sleeping mode vestavěný, Automatické vypnutí, Uzamykatelné nastavení teploty, Dusíkový zákryt (volitelně) ano horký vzduch/plyn mobilní telefony, tablet, laptop, herní konzole, Wii, Xbox, PC základní desky, průmyslové, náročné vícevrstvé DPS řízená, 1% (pulzní tlak), 2% (úroveň tlaku) integrovaný profil plně ruční oprava Opravované součástky SMD, SO, SOIC, QFP, PLCC, BGA, reballing BGA, vývodové součástky Rozměry (š x h x v) 160 x 145 x 220 mm

5 Hmotnost Výrobce 1.5 kg Hakko Volitelné příslušenství Náhradní díly Volitelné příslušenství
