1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: Konvenční elektroinstalace Obor: Elektrikář silnoproud Ročník: 2. Zpracoval: Ing. Jaromír Budín, Ing. Jiří Šima Střední odborná škola Otrokovice, 2009 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 ESII-01 KONVENČNÍ ELEKTROINSTALACE 1 Popis Konvenční elektroinstalace se skládá z různých samostatných systémů (ovládání osvětlení, ovládání topení, ovládání rolet a žaluzií atd.). Zapojení je v klasické elektroinstalaci pevné a neměnné. Neposílají se žádné informace, ale spíná se přímo obvod příslušného spotřebiče. Konvenční elektroinstalace má tu nevýhodu, že projektování je komplexní, změny znamenají pro zákazníka vysoké náklady (zpravidla jsou spojeny se sekáním a vrtáním do zdí) a spleť kabelů je často nepřehledná. Problémem je i propojení různých systémů, např. zapnout světlo při spuštění rolet. V současné době trendy ve stavebnictví ukazují na stagnaci výstavby nových budov a směřují spíše k rekonstrukcím již stávajících budov. Systémy automatizace pro komplexní řízení budov, rodinných domů a bytů již v mnoha zemích Evropy slouží ke zvýšení komfortu a bezpečnosti bydlení, přináší flexibilitu a kromě toho vedou i k úsporám energie. Každá modernizace je závislá na množství volných finančních prostředků a možnosti odstavení prostorů z provozu potřebných pro instalaci požadovaných systémů a příslušné kabeláže. Při instalaci v historických budovách vyvstávají již velké problémy dodatečné narušení designu stěn tu ve většině případů nepřichází v úvahu. Všechny tyto problémy se násobí při

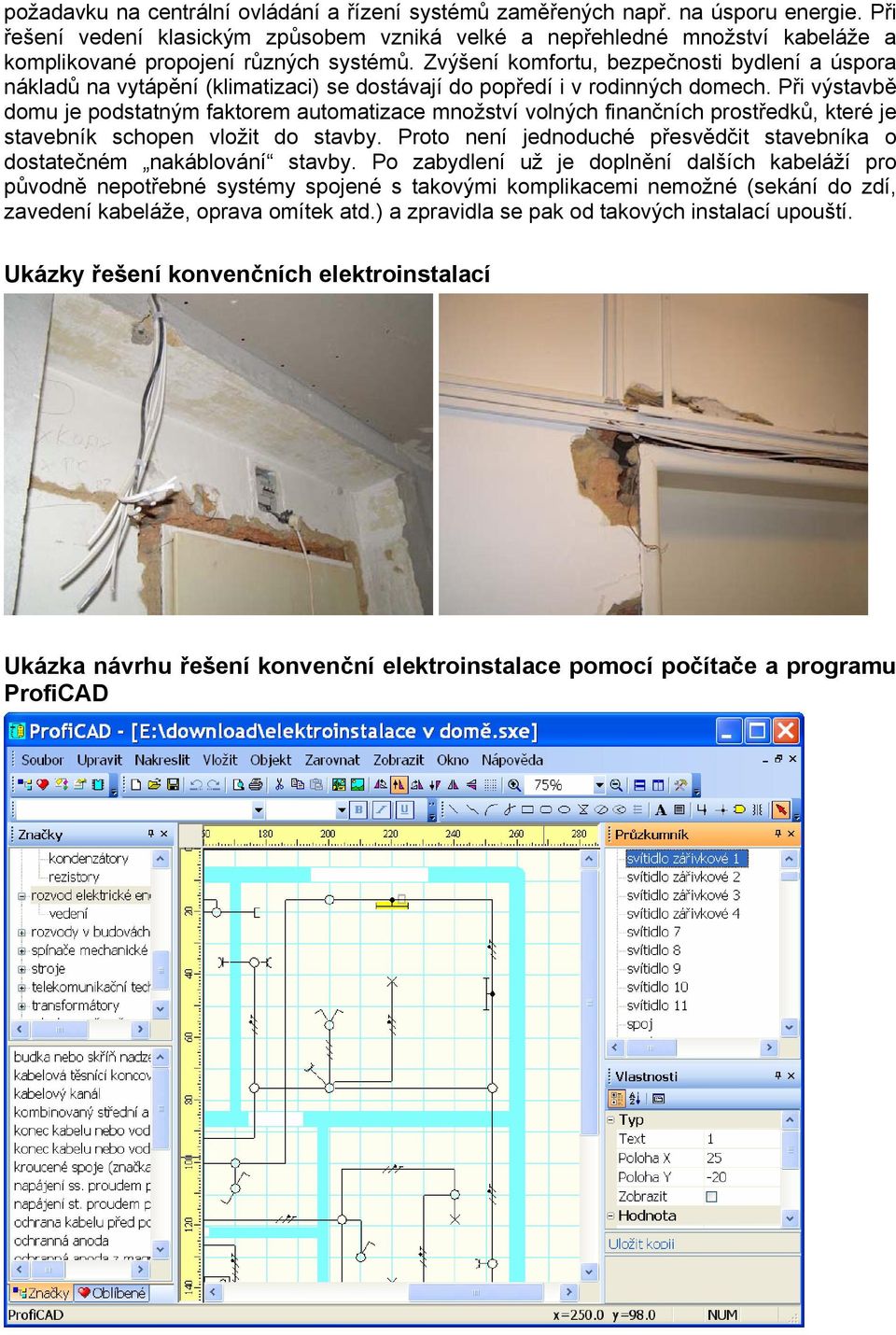

3 požadavku na centrální ovládání a řízení systémů zaměřených např. na úsporu energie. Při řešení vedení klasickým způsobem vzniká velké a nepřehledné množství kabeláže a komplikované propojení různých systémů. Zvýšení komfortu, bezpečnosti bydlení a úspora nákladů na vytápění (klimatizaci) se dostávají do popředí i v rodinných domech. Při výstavbě domu je podstatným faktorem automatizace množství volných finančních prostředků, které je stavebník schopen vložit do stavby. Proto není jednoduché přesvědčit stavebníka o dostatečném nakáblování stavby. Po zabydlení už je doplnění dalších kabeláží pro původně nepotřebné systémy spojené s takovými komplikacemi nemožné (sekání do zdí, zavedení kabeláže, oprava omítek atd.) a zpravidla se pak od takových instalací upouští. Ukázky řešení konvenčních elektroinstalací Ukázka návrhu řešení konvenční elektroinstalace pomocí počítače a programu ProfiCAD

4 Vlastnosti konvenční elektroinstalace rozdílný systém oproti systému Nikobus, složitá a náročná kabeláž, potřeba detailního návrhu při projektování systému, rozšíření systému znamená sekání zdí, vysoké náklady při změnách elektroinstalace. Dále pak: Komfort - stmívací funkce, řešení ovládání spotřebičů dálkovým ovladačem, ovládání hlasem, regulace teploty, ovládání informačních a komunikačních technologií. Automatizace problematické provádění funkcí na základě určených veličin (čas, teplota, úroveň osvětlení, pohybu osob, síly větru atd.). Bezpečnost nebezpečí úrazu elektrickým proudem oproti dotykovým senzorům s napájecím napětím 24 V. Úspory problémová řešení, např. regulace osvětlení, nárůst elektrické energie až o 10 %. Další otázky kladené při řešení konvenční elektroinstalace: rychlost a doba instalace, operativnost změn a rozšíření, využitelné prvky pro handicapované, sociální a další. Nároky na elektrikáře: znalost přesného rozmístění elektrospotřebičů a jejich funkcí, časová náročnost, vyšší náklady při montáži, horší flexibilita (rozšíření domu), menší uplatnění na trhu práce. 2 Otázky k měřené úloze 1. Z čeho se skládá konvenční elektroinstalace? a) z různých samostatných systémů b) ze sběrnicového systému c) z radiofrekvenčního systému 2. O jaký typ zapojení v konvenční elektroinstalaci se jedná? a) Pevné neměnné. Neposílají se žádné informace, ale spíná se přímo obvod příslušného spotřebiče. b) Je navržena modulárně. c) Účastníci jsou vzájemně propojeni společným sběrnicovým kabelem. 3. Jaké vlastnosti má konvenční elektroinstalace? a) Změny znamenají pro zákazníka vysoké náklady a spleť kabelů je často nepřehledná. b) Snadné projektování. c) Instalace je přehlednější a bezpečnější. 4. Jaké nároky jsou kladeny na elektrikáře v konvenční elektroinstalaci? a) Znalost přesného rozmístění elektrospotřebičů a jejich funkcí b) Snížení nákladů při montáži c) Potřebná kvalifikace v dané oblasti uplatnění

5 3 Řešení 1a); 2a); 3a); 4a) 4 Kritéria hodnocení Známka Kritéria 1 4 správné odpovědi 2 3 správné odpovědi 3 2 správné odpovědi 4 1 správná odpověď 5 0 správných odpovědí INTERNETOVÉ ZDROJE WWW: < WWW: < >. WWW: < >. WWW: < >.
