1 Ideal Standard s.r.o. Zemská 623, Teplice T F Výrobce si vyhrazuje právo na změny sortimentu, cen a technické specifikace. 03/10 KK

2 EASY-Box Navrženo profesionály pro profesionály

3 Nový EASY-Box Ideal Standard je první společností v oboru, která nabízí tuto moderní technologii univerzálního podomítkového dílu pro všechny typy montáže. A1000NU Ideal Standard Vám představuje nové pojetí univerzálního dílu 1 EASY-Box (A 1000 NU), který je možné použít nejen ke všem vanovým a sprchovým podomítkovým armaturám, ale i k termostatům. Tato nová technologie vyvinutá týmem odborníků* ze společnosti Ideal Standard nejen usnadňuje přípravu montáže pro instalatéry, ale také nabízí téměř ideální řešení pro všechny typy. Díky jednoduché montáži, univerzálnosti a flexibilitě splní nový EASY-Box opravdu všechny náročné požadavky. Je dostupný v standardně bezpečné verzi v souladu s normou ČSN EN 1717 (ochrana proti znečištění rozvodů pitné vody) s bezpečnostním vybavením vanového výtoku**. Vyhovuje také normě DIN 4109 (zvuková izolace ve výškových budovách) týkající se ochrany proti hluku - třída I. Vyhovuje následujícím normám a směrnicím: - DIN zvuková izolace ve výškových budovách, ochrana proti hluku - třída I - DIN 1988 Technická pravidla pro instalaci pitné vody - Ochrana zdiva proti vlhkosti - ČSN EN 1717 s vlastní bezpečností modelů** funkčnost ** Společnost Ideal Standard by ráda poděkovala všem odborníkům a profesionálům z oboru, kteří se aktivně podíleli na vývoji univerzálního podomítkového dílu EASY-Box. ** Pouze v kombinaci s díly 2 podomítkových armatur od Ideal Standard.

Tato nová technologie vyvinutá týmem odborníků* ze společnosti Ideal Standard nejen usnadňuje přípravu montáže pro instalatéry, ale také nabízí téměř ideální řešení pro všechny typy.

4 Díl 1 Flexibilní univerzální podomítkový díl EASY-Box. Univerzální podomítkový díl je neobyčejně flexibilní a vhodný pro všechny typy montáže. Montáž je velmi snadná a nevyžaduje žádné speciální nářadí. Na univerzální díl lze instalovat vanové a sprchové armatury a také termostaty. Proplachovací díl Zabudované úchyty na vodováhu Nastavitelné úchytné prvky Vymezovací drážky Přečnívající přípojky Díl 2 se skládá z funkční podomítkové a viditelné krycí části. Funkční podomítková část: má pro každý model specifickou technologii. Kartuše, přepínač, zpětný ventil, uzavírací ventil (zabudovaný u termostatů, možné objednat u pákových armatur) a zabudovaná těsnění to vše nabízí tato část! Také dostupná v standardně bezpečné verzi (pouze v kombinaci s díly 2 podomítkových armatur). Termostat Plně funkční termostatická kartuše, boční uzavírací ventily se zpětnou klapkou a těsnicím systémem DICHT-FIX. Páková armatura Vyberte si mezi vanovou a sprchovou armaturou s kartuší CLICK, omezovačem průtoku horké vody, funkcí ECO s těsnicím systémem DICHT-FIX. Viditelná krycí část: elegantní modely armatur. EASY-Box lze kombinovat celkem s 30 typy armatur a je tak zajištěn zcela flexibilní výběr designu. Sprchová armatura Vanová/sprchová armatura Termostat 02 03

Proplachovací díl Zabudované úchyty na vodováhu Nastavitelné úchytné prvky Vymezovací drážky Přečnívající přípojky Díl 2 se skládá z funkční podomítkové a viditelné krycí části.

5 FAST-FIX inovační upevňovací systém Upevňovací systém FAST-FIX zajistí snadný a rychlý jakýkoliv typ montáže. Drážky Speciální drážky usnadňují seříznutí přečnívajících částí tělesa boxu. Kryt Na krytu boxu je jednoduchý montážní návod a zabudované opěrky na vodováhu pro snadné nastavení vodorovnosti EASY-Boxu. Přípojky potrubí Přečnívající přípojky usnadňují napojení potrubí bez použití nástavných částí. Úchyty Speciální úchyty na vodováhu umožňují přesné a spolehlivé jak vodorovné, tak svislé nastavení boxu. Úchytné prvky Úchytné prvky umožňují snadnou montáž a nastavení hloubky montáže (rozsah mezi 22 mm pro box a navíc 35 mm pomocí úchytných prvků). Úchytné otvory Vhodně umístěné otvory usnadňují montáž ve všech pozicích. Proplachovací díl Povolením vnitřního šestihranného šroubu lze z mosazného příčného spoje vyjmout proplachovací díl. Typy montáže Montáž do stěny. Montáž na stěnu. Montáž před stěnu. Montáž na podpěrné systémy. Montáž pro všechny běžné typy podpěrných systémů.

Přípojky potrubí Přečnívající přípojky usnadňují napojení potrubí bez použití nástavných částí.

6 Těsnicí systém DICHT-FIX 100% těsnění Testovaný těsnicí systém DICHT-FIX byl dále vylepšen a nyní poskytuje trojité těsnění podomítkové armatury. Rychlá montáž Montáž na stěnu. Napojte potrubí. Vnější těsnění ochrana proti stříkající vodě: držák krytu ochraňuje EASY-Box proti prosakování stříkající vody. Všechny otvory jsou samostatně a spolehlivě utěsněny. Těsnicí kroužek nalepte na předem připravenou omítnutou stěnu zabraňuje prosakování vody do stěny. Poté dokončete obložení stěny. Propláchněte přítokové potrubí pomocí proplachovacího dílu. Seřízněte přečnívající část tělesa boxu, uzavřete přítok vody a vyjměte proplachovací díl. Proveďte montáž podomítkového dílu 2 (termostatu nebo pákové armatura) a zkontrolujte vodotěsnost. Vnější těsnění těsnicí kroužek: těsnicí kroužek nahrazuje původní těsnicí rám a zabraňuje prosakování vody dovnitř. Vnitřní těsnění - vložky: další těsnění okolo přečnívajících přípojek zabraňují jakémukoliv prosakování vody z EASY-Boxu do stěny. Inteligentní řešení zabudovaná těsnění: držák krytu je vyroben tlakovým litím ze dvou částí, které zajistí, že spoje zůstanou stále dokonale vodotěsné. Utěsnění stěny Nejdůležitější je při montáži podomítkových armatur zajistit, aby bylo zdivo dobře utěsněno proti prosakování vody a vlhkosti. Při sprchování by neměla do stěny prosakovat žádná voda například mezerami mezi obklady. Proto musí být poměrně široké otvory ve stěně, do které jsou podomítkové armatury instalovány dobře utěsněny. EASY-Box umožňuje bezstarostné potěšení ze sprchování! Nasuňte držák krytu na kartuši a přepínač a upevněte do správné pozice pomocí šroubů. Poté nasaďte viditelnou krycí část. HOTOVO! EASY-Box je kombinací moderního designu a pokrokové technologie! 04 05

Těsnicí kroužek nalepte na předem připravenou omítnutou stěnu zabraňuje prosakování vody do stěny. Poté dokončete obložení stěny. Propláchněte přítokové potrubí pomocí proplachovacího dílu.

7 Nastavitelná hloubka montáže Mezi 73 a 95 mm Díl lze snadno upravit na různé hloubky montáže. Díky speciálnímu úchytnému nástavci lze hloubku montáže přizpůsobit o dalších 5 40 mm. K dispozici jsou také speciální distanční rámy a nástavné sady pro velmi hlubokou montáž. Průtokový graf Jednopáková armatura horní vývod Jednopáková armatura spodní vývod Termostat horní vývod Termostat spodní vývod Průtoková křivka: volný výtok (l/min) Průtoková křivka: volný výtok (l/min) Tlak (bar) Tlak (bar) Příslušenství Varianty standardně bezpečných modelů: Objednací čísla jednotlivých dílů viz přehled modelů. Uzavírací ventil pro pákovou armaturu: A960706NU. Kartuš pro obrácené připojení: Jednopáková armatura: A963462NU. Termostat: A963606NU. Distanční rám pro případ nehluboké montáže: A960705AA. Prodlužovací set pro hlubokou montáž: A960704NU.

Průtokový graf Jednopáková armatura horní vývod Jednopáková armatura spodní vývod Termostat horní vývod Termostat spodní vývod Průtoková křivka: volný výtok (l/min) Průtoková křivka: volný výtok

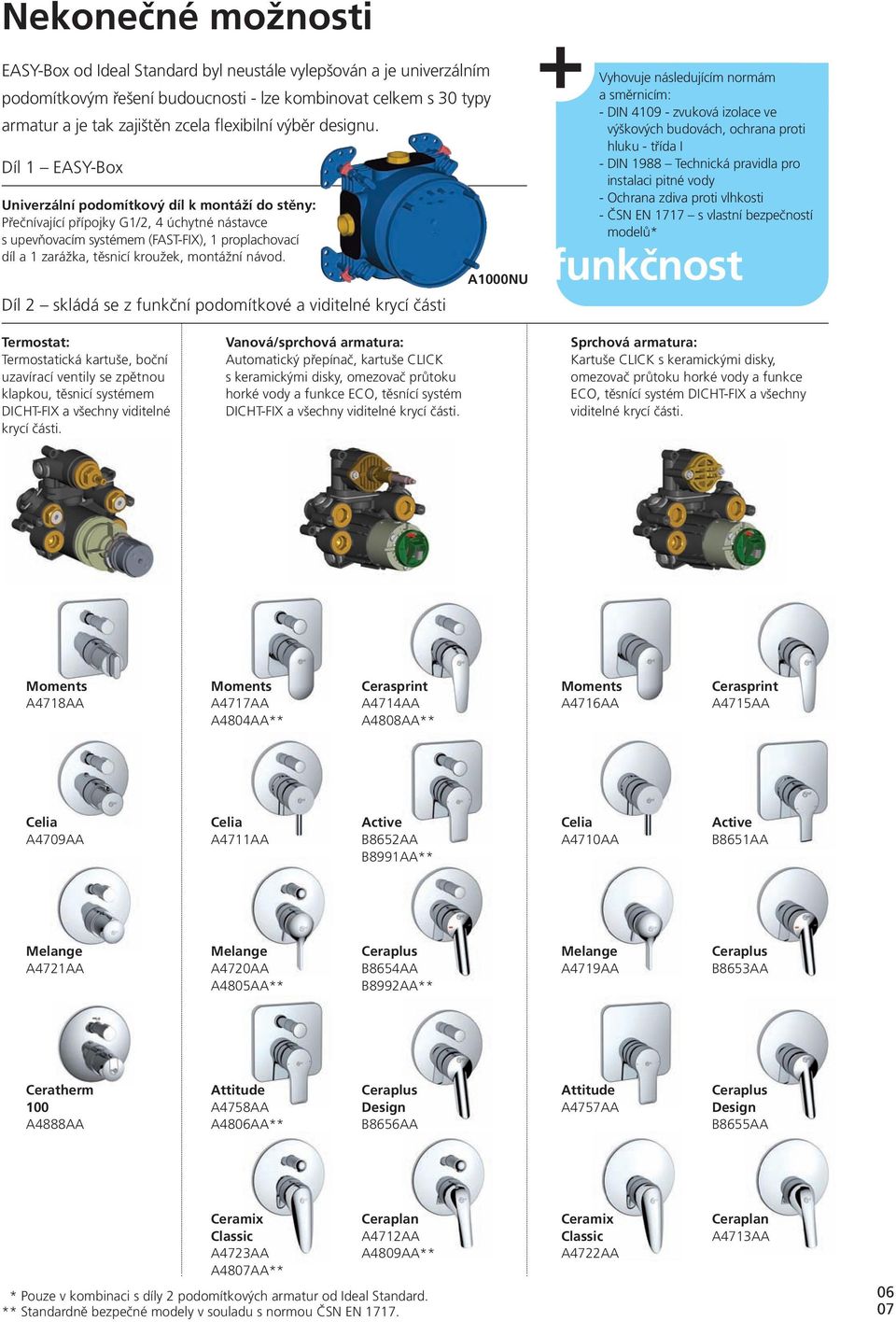

8 Nekonečné možnosti EASY-Box od Ideal Standard byl neustále vylepšován a je univerzálním podomítkovým řešení budoucnosti - lze kombinovat celkem s 30 typy armatur a je tak zajištěn zcela flexibilní výběr designu. Díl 1 EASY-Box Univerzální podomítkový díl k montáží do stěny: Přečnívající přípojky G1/2, 4 úchytné nástavce s upevňovacím systémem (FAST-FIX), 1 proplachovací díl a 1 zarážka, těsnicí kroužek, montážní návod. Díl 2 skládá se z funkční podomítkové a viditelné krycí části A1000NU Vyhovuje následujícím normám a směrnicím: - DIN zvuková izolace ve výškových budovách, ochrana proti hluku - třída I - DIN 1988 Technická pravidla pro instalaci pitné vody - Ochrana zdiva proti vlhkosti - ČSN EN 1717 s vlastní bezpečností modelů* funkčnost Termostat: Termostatická kartuše, boční uzavírací ventily se zpětnou klapkou, těsnicí systémem DICHT-FIX a všechny viditelné krycí části. Vanová/sprchová armatura: Automatický přepínač, kartuše CLICK s keramickými disky, omezovač průtoku horké vody a funkce ECO, těsnící systém DICHT-FIX a všechny viditelné krycí části. Sprchová armatura: Kartuše CLICK s keramickými disky, omezovač průtoku horké vody a funkce ECO, těsnící systém DICHT-FIX a všechny viditelné krycí části. Moments A4718AA Moments A4717AA A4804AA** Cerasprint A4714AA A4808AA** Moments A4716AA Cerasprint A4715AA Celia A4709AA Celia A4711AA Active B8652AA B8991AA** Celia A4710AA Active B8651AA Melange A4721AA Melange A4720AA A4805AA** Ceraplus B8654AA B8992AA** Melange A4719AA Ceraplus B8653AA Ceratherm 100 A4888AA Attitude A4758AA A4806AA** Ceraplus Design B8656AA Attitude A4757AA Ceraplus Design B8655AA Ceramix Classic A4723AA A4807AA** Ceraplan A4712AA A4809AA** ** Pouze v kombinaci s díly 2 podomítkových armatur od Ideal Standard. ** Standardně bezpečné modely v souladu s normou ČSN EN Ceramix Classic A4722AA Ceraplan A4713AA 06 07

Díl 1 EASY-Box Univerzální podomítkový díl k montáží do stěny: Přečnívající přípojky G1/2, 4 úchytné nástavce s upevňovacím systémem (FAST-FIX), 1 proplachovací díl a 1 zarážka, těsnicí kroužek,
