GES ELEKTRONKY A PŘÍSLUŠENSTVÍ

Transkript

1

2 GES ELEKTRONKY A PŘÍSLUŠENSTVÍ Elektronky electro-harmonix ELECTRO-HARMONIX GES Kompletní sortiment elektronek electro-harmonix GES-ELECTRONICS dodává kompletní sortiment elektronek electroharmonix. Dodací podmínky, balicí jednotky, ceny a technické parametry jednotlivých typů sdělíme na vyžádání. JJ electronic JJ ELECTRONIC GES Kompletní sortiment elektronek JJ ELECTRONIC GES-ELECTRONICS dodává kompletní sortiment elektronek JJ ELECTRONIC. Dodací podmínky, balicí jednotky, ceny a technické parametry jednotlivých typů sdělíme na vyžádání. 6L6GC GES AT7WC EH GES Dvojitá trioda (=ECC81), nf zesilovač napětí, invertor, budič Speciální provedení elektronky 12AT7 s potlačenou mikrofoničností. EL34-MP EH GES Pentoda, nf zesilovač výkonu, párovaná dvojice Jedinečná elektronka do zesilovačů Marshall, Marantz a Dynaco. EL34-MQ EH GES Pentoda, nf zesilovač výkonu, párovaná čtveřice Jedinečná elektronka do zesilovačů Marshall, Marantz a Dynaco. EL84 EH GES Pentoda, nf zesilovač výkonu Kopie klasické elektronky Mullard. Vynikající do všech kytarových zesilovačů. 6L6GC-MP GES , párovaná dvojice 6L6GC-MQ GES , párovaná čtveřice 12AX7 EH GES Dvojitá trioda (=ECC83), nf zesilovač napětí, invertor, budič 6V6S-MP GES , párovaná dvojice Vynikající elektronka pro všechny kytarové zesilovače. EL84-MP EH GES Pentoda, nf zesilovač výkonu, párovaná dvojice Pozoruhodná kopie klasické elektronky Mullard. Vhodná do všech zesilovačů. EL84-MQ EH GES Pentoda, nf zesilovač výkonu, párovaná čtveřice Pozoruhodná kopie klasické elektronky Mullard. Vhodná do všech zesilovačů. ECC81 GES Dvojitá trioda (=12AT7), nf zesilovač napětí, invertor, budič 12BH7A EH GES Dvojitá trioda, budič Elektronka s vyšším anodovým proudem, používá se například v zesilovačích Fender. KT88 EH GES Pravděpodobně nejlepší KT88 na trhu. ECC82 GES Dvojitá trioda (=12AU7), nf zesilovač napětí, invertor, budič EL34 EH GES Pentoda, nf zesilovač výkonu Jedinečná elektronka do zesilovačů Marshall, Marantz a Dynaco. KT88-MP EH GES , párovaná dvojice KT88-MQ EH GES , párovaná čtveřice 2

3 GES ELEKTRONKY A PRÍSLUSENSTVÍ ECC83 GES Dvojitá trioda (=12AX7), nf zesilovač napětí, invertor, budič KT88 GES ECC803 GES Dvojitá trioda (=12AX7, ECC83), nf zesilovač napětí, invertor, budič Varianta elektronky ECC83 s dlouhou anodou, antimikrofonní. EL34-MP GES Pentoda, nf zesilovač výkonu, párovaná dvojice EL34-MQ GES Pentoda, nf zesilovač výkonu, párovaná čtveřice EL84 GES Pentoda, nf zesilovač výkonu KT88-MP GES , párovaná dvojice KT88-MQ GES , párovaná čtveřice SOVTEK SOVTEK GES Kompletní sortiment elektronek SOVTEK GES-ELECTRONICS dodává kompletní sortiment elektronek SOVTEK. Dodací podmínky, balicí jednotky, ceny a technické parametry jednotlivých typů sdělíme na vyžádání. ECC99 GES Dvojitá trioda, budič, nf zesilovač výkonu EL84-MP GES Pentoda, nf zesilovač výkonu, párovaná dvojice EL84-MQ GES Pentoda, nf zesilovač výkonu, párovaná čtveřice GZ34 GES Dvojitá dioda (=5AR4) pro sí ové zdroje 5AR4 GES Dvojitá dioda (=GZ34) pro sí ové zdroje EL34 GES Pentoda, nf zesilovač výkonu 6L6WXT-MP GES Verze elektronky RCA 6L6 blackplate s prodlouženou anodou a zesílenou vnitřní konstrukcí. Nízká mikrofoničnost. ECC99 3

4 GES ELEKTRONKY A PŘÍSLUŠENSTVÍ 12AX7LPS GES Dvojitá trioda (=ECC83), nf zesilovač napětí, invertor, budič Elektronka s bifilárním žhavicím vláknem, vhodná pro žhavení střídavým proudem. Používá se v zesilovačích Mesa Boogie. 6L6GC-MP SV GES , párovaná dvojice Konstrukce elektronky vychází z typu Sylvania 6L6GC/STR387. Robustní vyztužené provedení se zesílenými slídovými destičkami, velmi nízká mikrofoničnost. 6L6GC-MQ SV GES , párovaná čtveřice Konstrukce elektronky vychází z typu Sylvania 6L6GC/STR387. Robustní vyztužené provedení se zesílenými slídovými destičkami, velmi nízká mikrofoničnost. TESLA EF806S GES Pentoda (=6267, EF86), nf zesilovač napětí, antimikrofonní 12AX7WA GES Dvojitá trioda (=ECC83, 7025), nf zesilovač napětí, invertor,a budič Otřesuvzdorná elektronka, používá se v zesilovačích Ampeg, Carvin, Fender, Hartke, Orange a Trace Elliot. PL509 i GES Výkonová pentoda Výkonová pentoda pro koncové stupně řádkového vychylování v barevných televizorech. Je vhodná také pro nf a vf výkonové zesilovače. SVETLANA SVETLANA GES Kompletní sortiment elektronek SVETLANA GES-ELECTRONICS dodává kompletní sortiment elektronek SVETLANA. Dodací podmínky, balicí jednotky, ceny a technické parametry jednotlivých typů sdělíme na vyžádání. 6L6GC SV GES Konstrukce elektronky vychází z typu Sylvania 6L6GC/STR387. Robustní vyztužené provedení se zesílenými slídovými destičkami, velmi nízká mikrofoničnost. 4

5 GES ELEKTRONKY A PRÍSLUSENSTVÍ VOSCHOD VOSCHOD GES Kompletní sortiment elektronek VOSCHOD činitelem, nepřímo žhavená. Spolehlivá v provozu, dlouhoživotnostní, otřesuvzdorná, úzká tolerance. Může nahradit elektronku 6CC41, po úpravě žhavicího obvodu i ECC83/12AX7/7025. GES-ELECTRONICS dodává kompletní sortiment elektronek VOSCHOD. Dodací podmínky, balicí jednotky, ceny a technické parametry jednotlivých typů sdělíme na vyžádání. 6N1P-EV i GES Dvojitá trioda, nf zesilovač napětí, invertor, budič Miniaturní dvojitá trioda s oddělenými katodami, se středním zesilovacím činitelem, nepřímo žhavená. Spolehlivá v provozu, dlouhoživotnostní, otřesuvzdorná, úzká tolerance. Vysílací elektronky 3-500G GES Trioda pro vf a nf zesilovače výkonu, grafitová anoda, výrobce Amperex 3-500Z GES Trioda pro vf a nf zesilovače výkonu, grafitová anoda, výrobce Taylor 3CX800A EIMAC GES Trioda pro vf zesilovače výkonu, výrobce EIMAC 3CX1200A7 EIMAC GES Trioda pro vf zesilovače výkonu, výrobce EIMAC 3CX1500A / 8877 EIMAC GES Trioda pro vf zesilovače výkonu, výrobce EIMAC ECC88/6N23P GES Dvojitá trioda, nf a vf zesilovač napětí, katodový sledovač 572B GES Trioda pro vf a nf zesilovače výkonu 572B-MQ GES Trioda pro vf a nf zesilovače výkonu, párovaná čtveřice 807 SINO GES Pentoda pro vf a nf zesilovače výkonu 811A GES Trioda pro vf a nf zesilovače výkonu 811A-MP GES Trioda pro vf a nf zesilovače výkonu, párovaná dvojice 811A-M3 GES Trioda pro vf a nf zesilovače výkonu, párovaná trojice 811A-MQ GES Trioda pro vf a nf zesilovače výkonu, párovaná čtveřice 6N24P i GES Dvojitá trioda s proměnnou strmostí, nf a vf zesilovač napětí Miniaturní dvojitá trioda s oddělenými katodami, se středním zesilovacím činitelem a s proměnnou strmostí, nepřímo žhavená. Vhodná pro řízené nf a vf kaskádní zesilovače, kompresory a expandery dynamiky. Může nahradit elektronku 6FC7. 811A SINO GES Trioda pro vf a nf zesilovače výkonu 811A-MQ SINO GES Trioda pro vf a nf zesilovače výkonu, párovaná čtveřice 829/3E29 JAN CETRON GES Dvojitá svazková tetroda pro vf zesilovače výkonu, výrobce CETRON 845 SINO GES Trioda pro vf a nf zesilovače výkonu Patice a příslušenství Oktal SK8-CA GES Elektronková patice oktal, keramická, s pájecími oky 6N2P-EV i GES Dvojitá trioda, nf zesilovač napětí, invertor, budič Miniaturní dvojitá trioda s oddělenými katodami, s vysokým zesilovacím 5

6 GES ELEKTRONKY A PŘÍSLUŠENSTVÍ SK9-PD GES Elektronková patice noval, plastová, s pájecími oky SK8-PA GES Elektronková patice oktal, plastová, s pájecími oky SK9-PB GES Elektronková patice noval, plastová, do PCB SK8-PB GES Elektronková patice oktal, plastová, do PCB Noval SK9-CA GES Elektronková patice noval, keramická, s pájecími oky TRT-1 GES Přídržná pružina pro oktalové elektronky SK9-PC GES Elektronková patice noval, plastová, do PCB Přídržná pružina pro zajištění oktalových elektronek s bakelitovým spodkem v patici SK8-PA nebo SK8-PB. SK9-PA GES Elektronková patice noval, plastová, s pájecími oky CV9-A GES Stínicí kryt pro novalové elektronky 6

7 GES ELEKTRONKY A PRÍSLUSENSTVÍ BSL 50+50/500 GES Elektrolytický kondenzátor s pájecími oky, 35x50mm Magnoval SK509-PA GES Elektronková patice magnoval, plastová, s pájecími oky Pájecí lišty LL10 GES Pertinaxová pájecí lišta, 11x500mm, rozteč ok 8mm, stříbřená BSL /500 GES Elektrolytický kondenzátor s pájecími oky, 35x68mm Transformátory a pájecí lišty Transformátor ransformátory MTR-40W-1 GES Sí ový transformátor pro 35W elektronkový zesilovač Sí ový transformátor pro elektronkový zesilovač s 2xEL34 na koncovém stupni. Primár 230V, sekundární napětí: 320V pro usměrňovač, 6,3V/ 3,6A pro žhavení koncových elektronek a budiče, 6,3V/0,7A pro žhavení předzesilovače. LL20 GES Pertinaxová pájecí lišta, 38x500mm, dvě řady ok, rozteč 8mm, stříbřená BSL 500/500 GES Elektrolytický kondenzátor s pájecími oky, 35x90mm CLIP 35V GES Spona 35mm pro upevnění kondenzátorů řady BSL, vertikální OTR-40W-1 GES Výstupní transformátor pro 35W elektronkový zesilovač Výstupní transformátor pro ultralineární dvojčinný zesilovač třídy AB, osazený 2xEL34. Raa=3,4kΩ, Ub=375V, Po=35W, Rz=4/8Ω. Zapojení vývodů primárního vinutí: 1=A2; 4=S2; 7+12=Ub; 15=S1; 18=A1. Zapojení vývodů sekundárního vinutí: 11=společný; 8=4Ω; 9=8Ω. Kondenzátory pro napájecí zdroje 450V=, axiální AXI 10/450 i GES Elektrolytický kondenzátor, axiální vývody, 13x26mm AXI 22/450 i GES Elektrolytický kondenzátor, axiální vývody, 16x33mm AXI 47/450 i GES Elektrolytický kondenzátor, axiální vývody, 18x37mm 450V= BSN 68/450 i GES Elektrolytický kondenzátor s vývody SNAP-IN, 22x25mm BSN 100/450 i GES Elektrolytický kondenzátor s vývody SNAP-IN, 25.4x25mm BSN 220/450-HT i GES Elektrolytický kondenzátor s vývody SNAP-IN, 30x40mm, 105 C BSN 470/450 i GES Elektrolytický kondenzátor s vývody SNAP-IN, 35x50mm 500V= BSL 32+32/500 GES Elektrolytický kondenzátor s pájecími oky, 35x50mm CLIP 40V GES Spona 40mm pro upevnění kondenzátorů, vertikální Katalogy a další informace o elektronkách Katalogy KATALOG JJ ELECTRONIC GES Katalog elektronek JJ Electronic, 28 stran Katalog obsahuje technické údaje a charakteristiky elektronek 2A3, 300B, 6L6GC, E34L, E88CC, ECC81, ECC82, ECC83, ECC832, ECC99, EL34, EL84, GZ34 a KT88 Převodní tabulky PŘEVODNÍ TABULKY GES Převodní tabulky evropských a ruských elektronek Zapojení elektronkových zesilovačů ZAPOJENÍ ZESILOVAČŮ i GES Zapojení elektronkových zesilovačů V této kapitole je pro informaci zařazeno několik schémat elektronkových zesilovačů, které svého času vyráběla firma Tesla. Schémata jsou převzata z knih Kottek E.: Československé rozhlasové a televizní přijímače III, IV. Případné dotazy posílejte na ges@ges.cz. 7

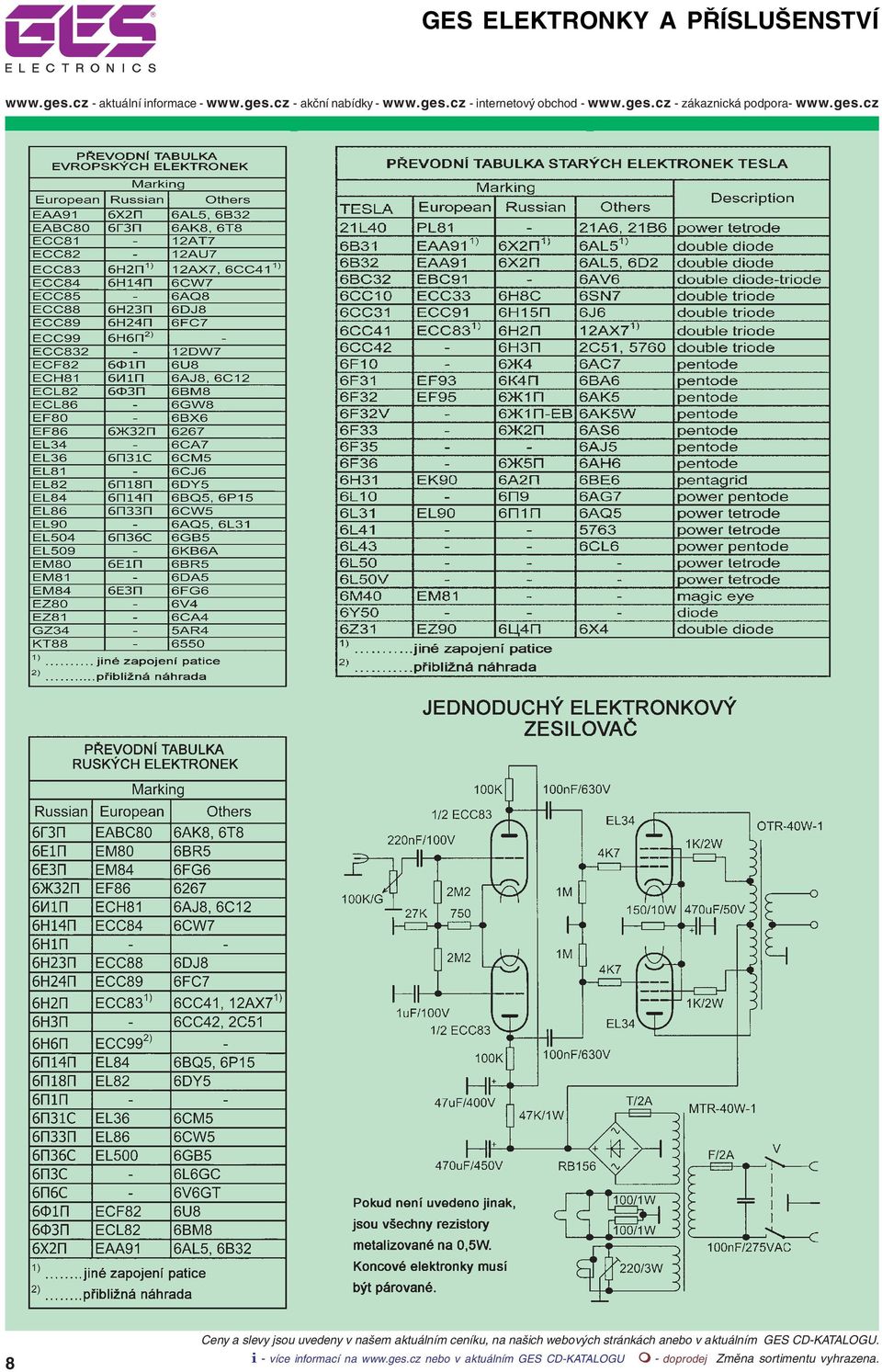

8 GES ELEKTRONKY A PŘÍSLUŠENSTVÍ 8
