4 OBSAH Elektronky MARS Ampliotron A... 9 Ampliotron D AS (A) B201A BS (B) CS (C) D DM E E201A G L LM LY M M7A M7U Micro MM (M2) O P R Radio-Micro Super Super-Micro Sůva T U U

5 Ultra-Micro US VH9 (EXWH9) VH X ZN ZV Multipotenciometr

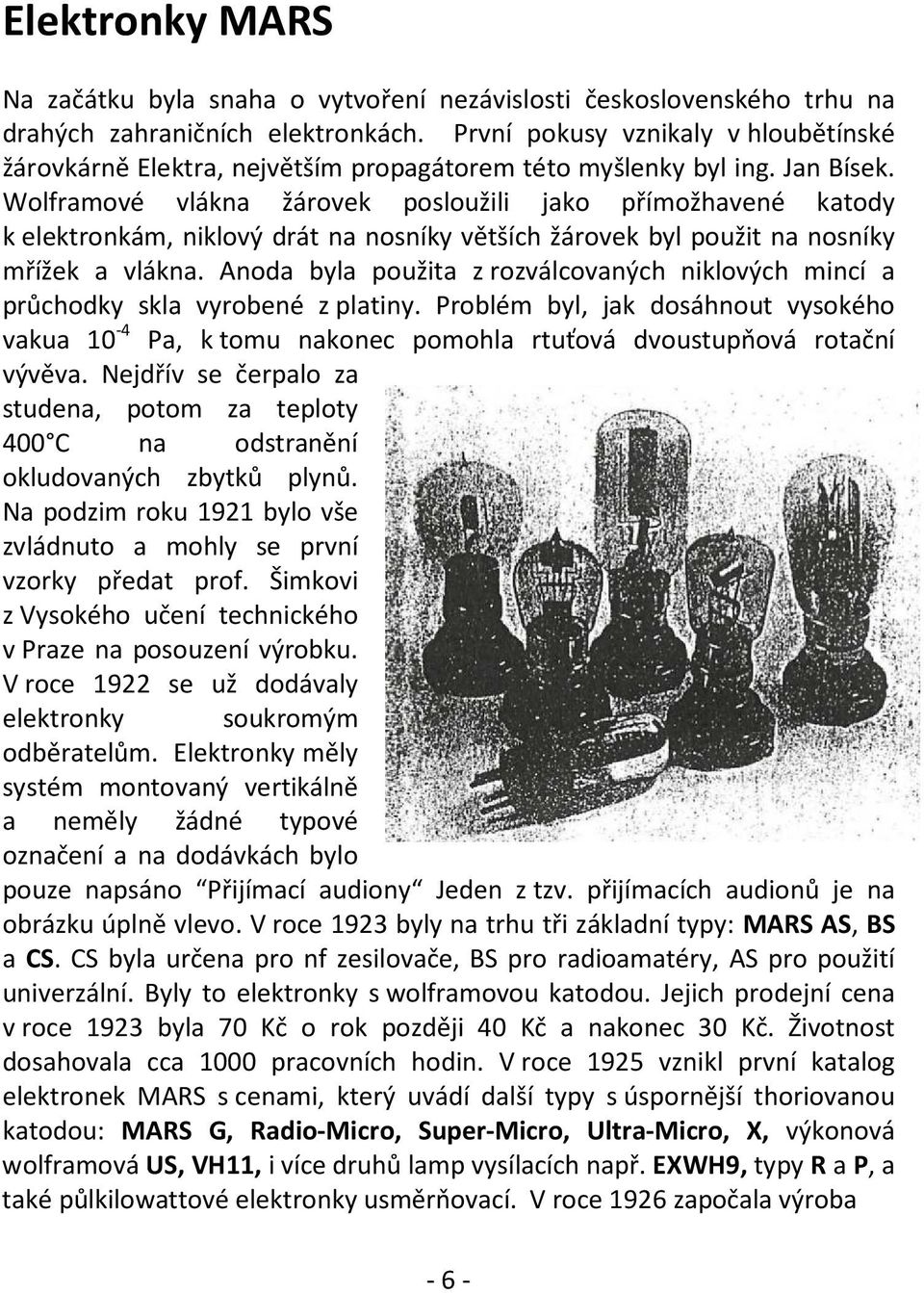

6 Elektronky MARS Na začátku byla snaha o vytvoření nezávislosti československého trhu na drahých zahraničních elektronkách. První pokusy vznikaly v hloubětínské žárovkárně Elektra, největším propagátorem této myšlenky byl ing. Jan Bísek. Wolframové vlákna žárovek posloužili jako přímožhavené katody k elektronkám, niklový drát na nosníky větších žárovek byl použit na nosníky mřížek a vlákna. Anoda byla použita z rozválcovaných niklových mincí a průchodky skla vyrobené z platiny. Problém byl, jak dosáhnout vysokého vakua 10-4 Pa, k tomu nakonec pomohla rtuťová dvoustupňová rotační vývěva. Nejdřív se čerpalo za studena, potom za teploty 400 C na odstranění okludovaných zbytků plynů. Na podzim roku 1921 bylo vše zvládnuto a mohly se první vzorky předat prof. Šimkovi z Vysokého učení technického v Praze na posouzení výrobku. V roce 1922 se už dodávaly elektronky soukromým odběratelům. Elektronky měly systém montovaný vertikálně a neměly žádné typové označení a na dodávkách bylo pouze napsáno Přijímací audiony Jeden z tzv. přijímacích audionů je na obrázku úplně vlevo. V roce 1923 byly na trhu tři základní typy: MARS AS, BS a CS. CS byla určena pro nf zesilovače, BS pro radioamatéry, AS pro použití univerzální. Byly to elektronky s wolframovou katodou. Jejich prodejní cena v roce 1923 byla 70 Kč o rok později 40 Kč a nakonec 30 Kč. Životnost dosahovala cca 1000 pracovních hodin. V roce 1925 vznikl první katalog elektronek MARS s cenami, který uvádí další typy s úspornější thoriovanou katodou: MARS G, Radio-Micro, Super-Micro, Ultra-Micro, X, výkonová wolframová US, VH11, i více druhů lamp vysílacích např. EXWH9, typy R a P, a také půlkilowattové elektronky usměrňovací. V roce 1926 započala výroba - 6 -

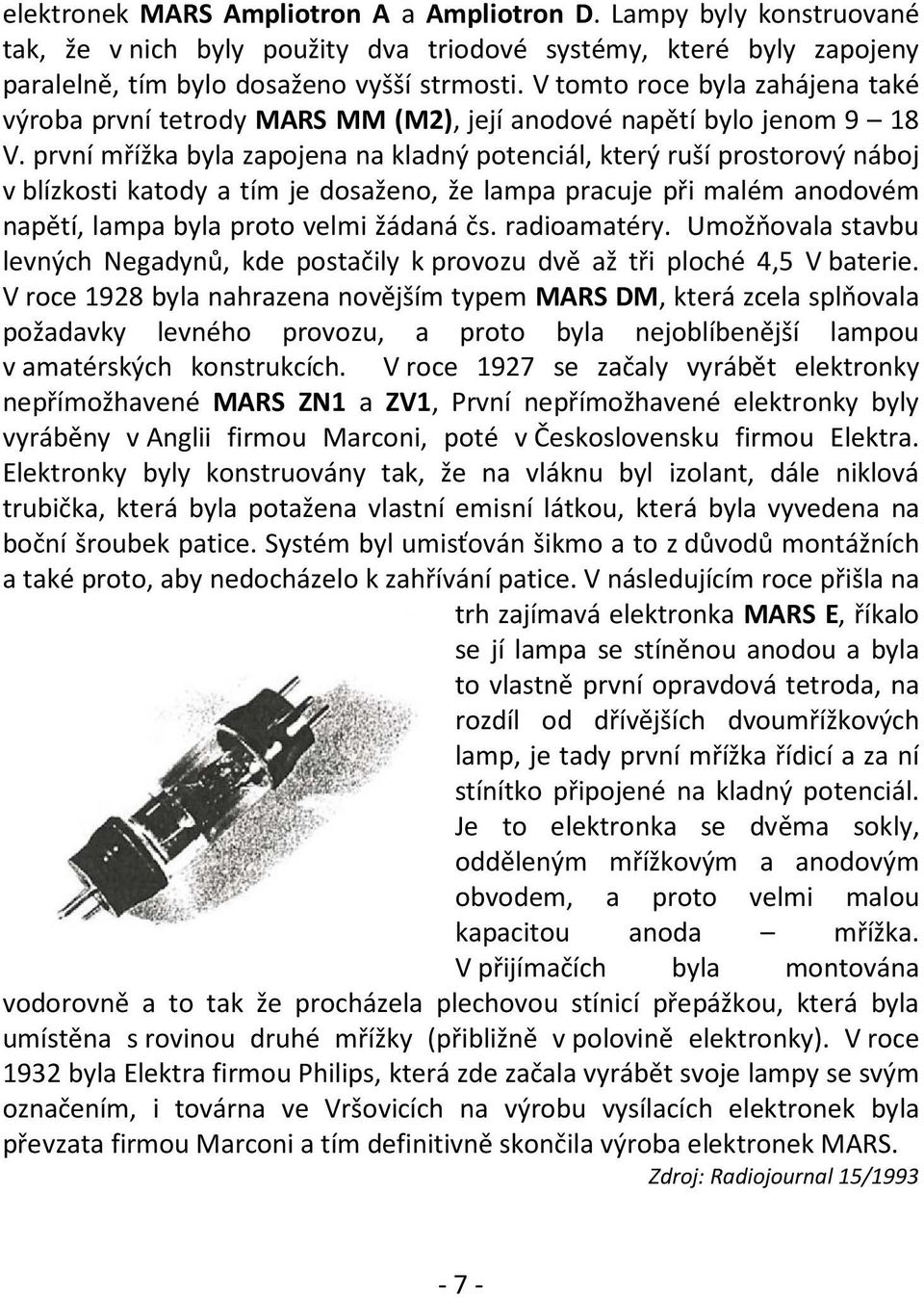

7 elektronek MARS Ampliotron A a Ampliotron D. Lampy byly konstruované tak, že v nich byly použity dva triodové systémy, které byly zapojeny paralelně, tím bylo dosaženo vyšší strmosti. V tomto roce byla zahájena také výroba první tetrody MARS MM (M2), její anodové napětí bylo jenom 9 18 V. první mřížka byla zapojena na kladný potenciál, který ruší prostorový náboj v blízkosti katody a tím je dosaženo, že lampa pracuje při malém anodovém napětí, lampa byla proto velmi žádaná čs. radioamatéry. Umožňovala stavbu levných Negadynů, kde postačily k provozu dvě až tři ploché 4,5 V baterie. V roce 1928 byla nahrazena novějším typem MARS DM, která zcela splňovala požadavky levného provozu, a proto byla nejoblíbenější lampou v amatérských konstrukcích. V roce 1927 se začaly vyrábět elektronky nepřímožhavené MARS ZN1 a ZV1, První nepřímožhavené elektronky byly vyráběny v Anglii firmou Marconi, poté v Československu firmou Elektra. Elektronky byly konstruovány tak, že na vláknu byl izolant, dále niklová trubička, která byla potažena vlastní emisní látkou, která byla vyvedena na boční šroubek patice. Systém byl umisťován šikmo a to z důvodů montážních a také proto, aby nedocházelo k zahřívání patice. V následujícím roce přišla na trh zajímavá elektronka MARS E, říkalo se jí lampa se stíněnou anodou a byla to vlastně první opravdová tetroda, na rozdíl od dřívějších dvoumřížkových lamp, je tady první mřížka řídicí a za ní stínítko připojené na kladný potenciál. Je to elektronka se dvěma sokly, odděleným mřížkovým a anodovým obvodem, a proto velmi malou kapacitou anoda mřížka. V přijímačích byla montována vodorovně a to tak že procházela plechovou stínicí přepážkou, která byla umístěna s rovinou druhé mřížky (přibližně v polovině elektronky). V roce 1932 byla Elektra firmou Philips, která zde začala vyrábět svoje lampy se svým označením, i továrna ve Vršovicích na výrobu vysílacích elektronek byla převzata firmou Marconi a tím definitivně skončila výroba elektronek MARS. Zdroj: Radiojournal 15/

8 13 Rozměry: Hmotnost: Původní cena: 70 Kč Začátek výroby: Elektronka MARS 13 je nízkofrekvenční přímožhavená trioda pro koncové stupně. Katoda této elektronky je obohacena thoriem, takže je úsporná. U f = 2 3,5 V I f = 130 ma U a = V I a max = 25 ma U g1 = 6 V S = 1 ma/v D = 16 % μ = 6 R i = 5,5 kω - 8 -

9 Ampliotron A Rozměry: 97 x 45 mm Hmotnost: 45 g Původní cena: 80 Kč Začátek výroby: 1926 Elektronka MARS Ampliotron A je nízkofrekvenční přímožhavená trioda. Katoda je obohacena thoriem k dosažení větší úspornosti. V elektronce jsou dva triodové systémy, které jsou zapojeny paralelně k dosažení větší strmosti. U f = 3,5 4 V I f = 110 ma U a = V I a max = 20 ma U g1 = 5 V S = 1 ma/v D = 16 % μ = 6 R i = 12 kω - 9 -

10 Ampliotron D Rozměry: 97 x 45 mm Hmotnost: 45 g Původní cena: 80 Kč Začátek výroby: 1926 Elektronka MARS Ampliotron D je detekční přímožhavená trioda. Katoda je obohacena thoriem k dosažení větší úspornosti. V elektronce jsou dva triodové systémy, které jsou zapojeny paralelně k dosažení větší strmosti. U f = 3,5 4 V I f = 110 ma U a = V I a max = 20 ma U g1 = 3 V S = 1,2 ma/v D = 14,9 % μ = 6,7 R i = 10 kω

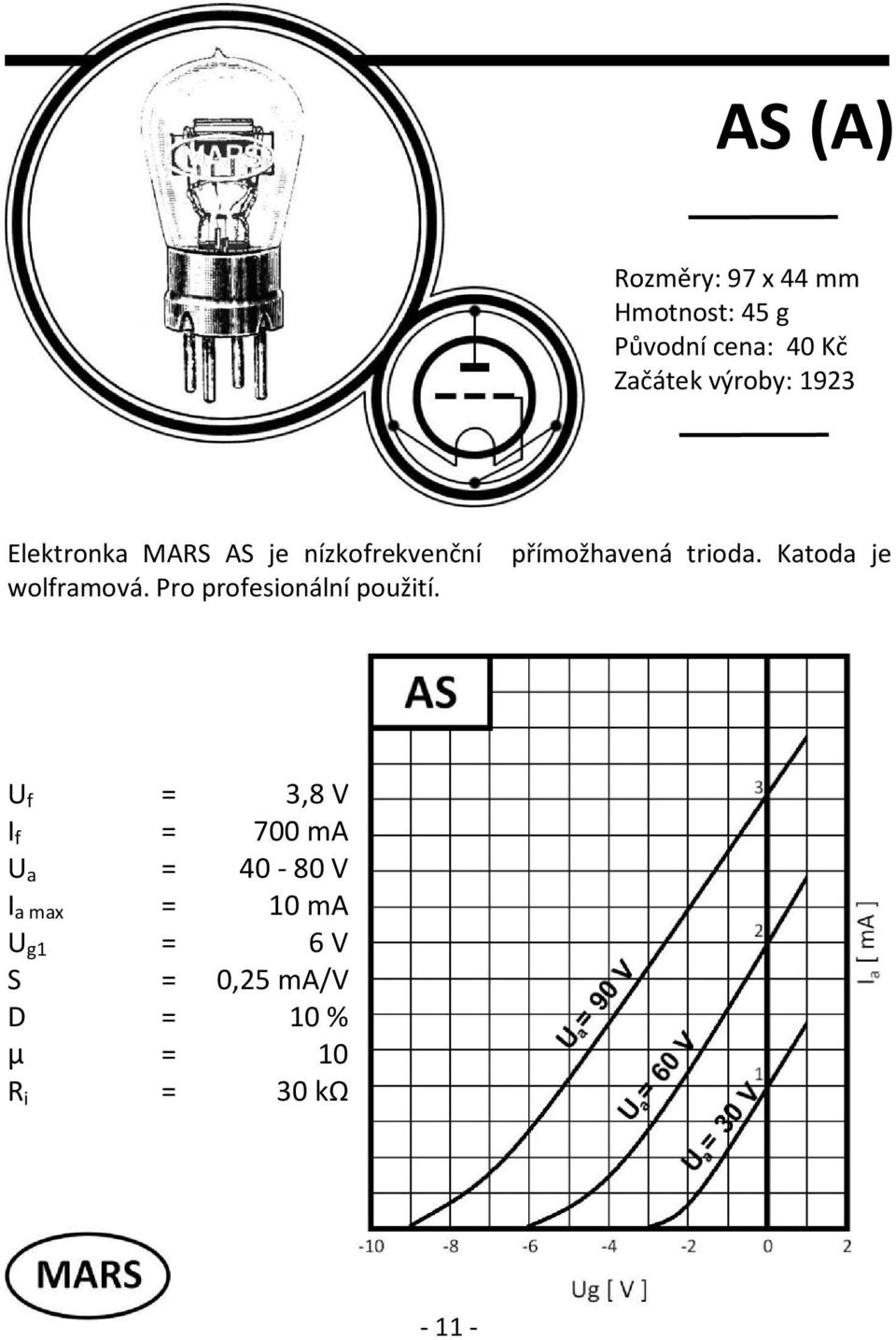

11 AS (A) Rozměry: 97 x 44 mm Hmotnost: 45 g Původní cena: 40 Kč Začátek výroby: 1923 Elektronka MARS AS je nízkofrekvenční přímožhavená trioda. Katoda je wolframová. Pro profesionální použití. U f = 3,8 V I f = 700 ma U a = V I a max = 10 ma U g1 = 6 V S = 0,25 ma/v D = 10 % μ = 10 R i = 30 kω

12 B201A Rozměry: hmotnost: Původní cena: Začátek výroby: Elektronka MARS B201A je přímožhavená trioda. U f = V I f = ma U a = V I a max = ma U g1 = V S = ma/v D = % μ = R i = kω

13 BS (B) Rozměry: 97 x 44 mm Hmotnost: 45 g Původní cena: 40 Kč Začátek výroby: 1923 Elektronka MARS BS je nízkofrekvenční přímožhavená trioda s wolframovou katodou. Pro amatérské použití. U f = 3,8 V I f = 700 ma U a = V I a max = 10 ma U g1 = 6 V S = 0,25 ma/v D = 10 % μ = 10 R i = 30 kω

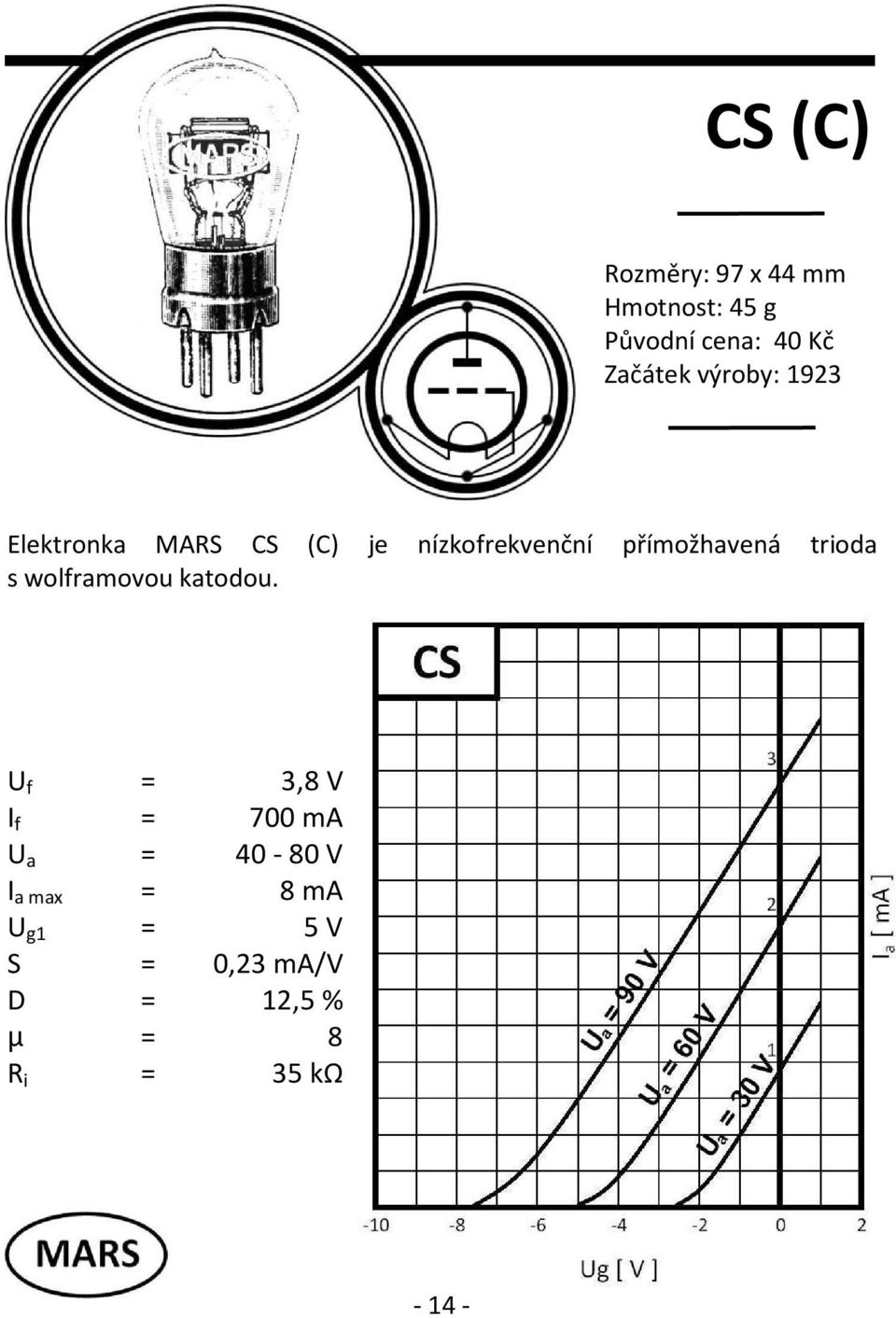

14 CS (C) Rozměry: 97 x 44 mm Hmotnost: 45 g Původní cena: 40 Kč Začátek výroby: 1923 Elektronka MARS CS (C) je nízkofrekvenční přímožhavená trioda s wolframovou katodou. U f = 3,8 V I f = 700 ma U a = V I a max = 8 ma U g1 = 5 V S = 0,23 ma/v D = 12,5 % μ = 8 R i = 35 kω

15 D Rozměry: Hmotnost: Původní cena: 73 Kč Začátek výroby: Elektronka MARS D je přímo žhavená vysokofrekvenční trioda s wolframovou katodou. Elektronka má nízkokapacitní konstrukci, vývody anody a mřížky jsou vyvedeny na baňce. Hodí se v přijímačích pro krátké vlny pod 150 m. U f = 3,8 V I f = 700 ma U a = V I a max = 10 ma U g1 = 8 V S = 0,6 ma/v D = 10,5 % μ = 9,5 R i = 16 kω

16 DM Rozměry: 95 x 42 mm Hmotnost: 45 g Původní cena: 72 Kč Začátek výroby: 1928 Elektronka MARS DM (neboli dvoumřížková) je univerzální přímožhavená tetroda s úspornou katodou vhodná pro přenosné aparatury. První mřížka je zapojena na kladný potenciál a ruší prostorový náboj okolo katody a urychluje elektrony směrem k anodě, takhle může být anodové napětí jenom 4 16 V! Druhá mřížka je řídicí. U f = 3 3,5 V I f = 60 ma U a = 4 16 V I a max = 8 ma U g1 = 0,5 V S = 1 ma/v D = 20 % μ = 5 R i = 5 kω

17 E Rozměry: 125 x 35 mm Začátek výroby: 1928 Původní cena: 120 Kč Hmotnost: 45 g Elektronka MARS E je vysokofrekvenční přímožhavená tetroda s úspornou katodou. Říkalo se jí stíněná lampa, protože druhá mřížka je tady na rozdíl od DM stínicí, odstiňuje celou vrchní část a je vyvedena na vývod vedle vývodu anody. Elektronku je nutné vždy používat s plechovým stínítkem. Tento odstiňovací plech musí být umístěn tak, aby elektronka procházela otvorem, provedeným ve středu odstiňovacího plechu a to tak, aby na jedné straně ležel anodový a na druhé straně vláknový kontakt elektronky. Zároveň musí být rovina odstiňovacího plechu ve stejné rovině s odstiňovací elektrodou uvnitř lampy. U f = 3 3,5 V I f = 250 ma U a = 120 V I a max = 30 ma U g1 = 1,5 V S = 0,4 ma/v D = 0,9 % μ = 110 R i = 130 kω

18 E201A Rozměry: 115 x 50 mm Hmotnost: 55 g Původní cena: 85 Kč Začátek výroby: Elektronka MARS E201A je univerzální nízkofrekvenční přímožhavená trioda s úspornou katodou. Vhodná pro koncový stupeň. U f = 4,8 V I f = 250 ma U a = 120 V I a max = 9 ma U g1 = 6 V S = 1 ma/v D = 12 % μ = 8,5 R i = 8 kω

19 G Rozměry: 95 x 42 mm Hmotnost: 45 g Původní cena: 50 Kč Začátek výroby: 1925 Elektronka MARS G nízkofrekvenční přímožhavená trioda s úspornou katodou. Přednost této elektronky je dlouhoživotnost: pracovních hodin. Tato elektronky byla nejrozšířenějším typem! U f = 3 3,5 V I f = 60 ma U a = V I a max = 10 ma U g1 = 1,5 V S = 0,45 ma/v D = 11 % μ = 9 R i = 2,2 kω

20 L Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS L je přímožhavená elektronka. U f = V I f = ma U a = V I a max = A U g1 = V S = ma/v D = % μ = R i = kω

21 LM Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS LM je mezifrekvenční přímožhavená trioda s úspornou katodou. U f = 3 3,5 V I f = 60 ma U a = V I a max = 10 ma U g1 = V S = 0,45 ma/v D = 10 % μ = 10 R i = 20 kω

22 LY1 Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS LY1 je speciální magnetronová dioda. U f = V I f = ma U a = V I a max = ma R i = kω

23 M7 Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS M7 je výkonná přímožhavená trioda. U f = 6 V I f = 2 A U a = 0,3 1 kv I a max = 300 ma U g1 = -5 V S = 3 ma/v D = 11 % μ = 9 R i = 3,5 kω

24 M7A Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS M7A je výkonná přímožhavená trioda. U f = 6 V I f = 2 A U a = V I a max = 300 ma U g1 = 0 V S = 2 ma/v D = 23 % μ = 4,5 R i = 3,2 kω

25 M7U Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS M7U je výkonná usměrňovací a samozřejmě přímožhavená dioda. U f = 6 V I f = 2 A U a = 1 kv I a max = 300 ma R i = 3,3 kω

26 Micro Rozměry: 95 x 33 mm Hmotnost: 45 g Původní cena: 59 Kč Začátek výroby: Elektronka MARS Micro je vysokofrekvenční přímožhavená trioda s úspornou katodou. U f = 3 3,5 V I f = 60 ma U a = 80 V I a max = 2,8 ma U g1 = 1,5 V S = 0,45 ma/v D = 10 % μ = 10 R i = 30 kω

27 MM (M2) Rozměry: Hmotnost: Původní cena: Začátek výroby: 1926 Elektronka MARS MM je přímožhavená tetroda, jedná se o předchůdce elektronky MARS DM. U f = V I f = ma U a = 9 18 V I a max = ma U g1 = V S = ma/v D = % μ = R i = kω

28 O Rozměry: 95 x 42 mm Hmotnost: 45 g Původní cena: 65 Kč Začátek výroby: Elektronka MARS O je přímožhavená trioda s úspornou katodou. Oscilační elektronka u superheterodynů, také mezifrekvenční zesilovací elektronka. U f = 3 3,5 V I f = 60 ma U a = 80 V I a max = 4,5 ma U g1 = 3 V S = 0,6 ma/v D = 10 % μ = 10 R i = 15,5 kω

29 P Rozměry: Hmotnost: Původní cena: Začátek výroby: 1925 Elektronka MARS P je vysílací elektronka. U f = V I f = ma U a = V I a max = ma U g1 = V S = ma/v D = % μ = R i = kω

30 R Rozměry: Hmotnost: Původní cena: Začátek výroby: 1925 Elektronka MARS R je vysílací elektronka. U f = V I f = ma U a = V I a max = ma U g1 = V S = ma/v D = % μ = R i = kω

31 Radio-Micro Rozměry: 95 x 33 mm Hmotnost: 45 g Původní cena: 59 Kč Začátek výroby: 1925 Elektronka MARS Radio-Micro je vysokofrekvenční přímožhavená trioda s úspornou katodou. U f = 2,65 3,8 V I f = 60 ma U a = V I a max = 5 ma U g1 = 0 V S = 0,4 ma/v D = 10 % μ = 10 R i = 25 kω

32 Super Rozměry: 95 x 33 mm Hmotnost: 45 g Původní cena: 59 Kč Začátek výroby: Elektronka MARS Super je velmi výkonná vysokofrekvenční trioda s přímožhavenou, úspornou katodou. U f = 3 3,5 V I f = 60 ma U a = V I a max = 10 ma U g1 = 0,5 V S = 0,4 ma/v D = 4 % μ = 25 R i = 80 kω

33 Super-Micro Rozměry: 95 x 33 mm Hmotnost: 45 g Původní cena: 70 Kč Začátek výroby: 1925 Elektronka MARS Super-Micro je speciální vysokofrekvenční trioda s přímožhavenou katodou, která je obohacena thoriem (úsporná). U f = 3 3,5 V I f = 60 ma U a = V I a max = 10 ma U g1 = V S = 0,45 ma/v D = 9 % μ = 11 R i = 25 kω

34 Sůva Rozměry: Hmotnost: Původní cena: Začátek výroby: Elektronka MARS Sůva je přímožhavená zesilovací elektronka. U f = V I f = ma U a = V I a max = ma U g1 = V S = ma/v D = % μ = R i = kω

35 T Rozměry: 122 x 56 mm Hmotnost: 60 g Původní cena: 225 Kč Začátek výroby: Elektronka MARS T je nízkofrekvenční přímožhavená vysílací trioda, pro koncový stupeň. U f = 4,25 4,5 V I f = 750 ma U a = V I a max = 60 ma U g1 = 0 V S = 0,9 ma/v D = 20 % μ = 5 R i = 7,5 kω

36 U1 Rozměry: 122 x 56 mm Hmotnost: 60 g Původní cena: 125 Kč Začátek výroby: Elektronka MARS U1 je dvoucestný vakuový usměrňovač s dlouhou životností. Katoda je přímožhavená wolframová. U f = 4,5 5 V I f = 1,7 A U a = 250 V I a max = 90 ma R i = 2,7 kω

37 U2 Rozměry: 115 x 50 mm Hmotnost: 55 g Původní cena: 95 Kč Začátek výroby: Elektronka MARS U2 je jednocestný vakuový usměrňovač s přímožhavenou wolframovou katodou. U f = 5 5,6 V I f = 250 ma U a = 220 V I a max = 40 ma R i = 5,6 kω

38 Ultra-Micro Rozměry: 115 x 50 mm Hmotnost: 55 g Původní cena: 90 Kč Začátek výroby: 1925 Elektronka MARS Ultra-Micro je nízkofrekvenční trioda pro koncové stupně. Katoda je přímožhavená, obohacena thoriem (úsporná) U f = 3 3,5 V I f = 40 ma U a = V I a max = 9,5 ma U g1 = 7 V S = 0,6 ma/v D = 15 % μ = 7 R i = 11 kω

39 US Rozměry: 125 x 55 mm Hmotnost: 60 g Původní cena: 135 Kč Začátek výroby: 1925 Elektronka MARS US je výkonná přímožhavená trioda s wolframovou katodou. U f = 3,5 V I f = 700 ma U a = 160 V I a max = 40 ma U g1 = 15 V S = 1,2 ma/v D = 17 % μ = 6 R i = 5 kω

40 VH9 (EXWH9) Rozměry: Hmotnost: Původní cena: Začátek výroby: 1925 Elektronka VH9 je speciální trioda pro megafony. U f = V I f = ma U a = V I a max = 40 ma U g1 = - 12 V S = 1,5 ma/v D = 17 % μ = 6 R i = 4 kω

41 VH11 Rozměry: 102 x 51 mm Hmotnost: 50 g Původní cena: 72 Kč Začátek výroby: 1925 Elektronka MARS VH11 je speciální zesilovací přímožhavená trioda s úspornou katodou. U f = 2,2 V I f = 400 ma U a = V I a max = 40 ma U g1 = 20 V S = 0,7 ma/v D = 12,5 % μ = 8 R i = 12 kω

42 X Rozměry: 95 x 42 mm Hmotnost: 45 g Původní cena: 65 Kč Začátek výroby: 1925 Elektronka MARS X je speciální nízkofrekvenční trioda. Katoda je přímožhavená, obohacena thoriem (úsporná) U f = 3 3,5 V I f = 60 ma U a = V I a max = 4 ma U g1 = 2 V S = 0,3 ma/v D = 8 % μ = 12,5 R i = 60 kω

43 ZN1 Rozměry: 125 x 55 mm Hmotnost: Původní cena: 280 Kč Začátek výroby: 1927 Elektronka MARS ZN1 je universální nepřímožhavená trioda, žhavena střídavým proudem. Kolem žhavícího vlákna je umístěna vlastní válcová katoda, vše je patrné z fotografie. Tento nový typ nepřímožhavenou katodou, měl větší životnost, než klasické typy. U f = 3 3,5 V I f = 2 A U a = 100 V I a max = 40 ma U g1 = 4,5 V S = 1,4 ma/v D = 13 % μ = 7,5 R i = 5,5 kω

44 ZV1 Rozměry: 125 x 55 mm Hmotnost: Původní cena: 120 Kč Začátek výroby: 1927 Elektronka MARS ZV1 je nepřímožhavená trioda. Je vhodná pro vysokofrekvenční zesílení, také jako elektronka mezifrekvenční a na odporové stupně. Při použití jako nf s transformátorem, nesmí být poměr větší jak 1:3. Kde je amplituda větší, nutno zvolit typ ZN1. U f = 3 3,5 V I f = 2 A U a = 120 V I a max = 40 ma U g1 = V S = 1,4 ma/v D = 3,5 % μ = 40 R i = 15,5 kω

45 Multipotenciometr Rozměry: 97 x 76 mm Hmotnost: Původní cena: Začátek výroby: MARS Multipotenciometr je z kovového vlákna zhotovený a v ochranné vodíkové atmosféře uložený potenciometr pořadové velikosti 10 kω, snášející na koncových svorkách napětí do 220 V. Má celkem deset odbočkových svorek, upravené pro pohodlné odbočování různých napětí. Zajišťuje eliminátor před měkkostí a proražením kondenzátorů. Činí zbytečným, aby se výchozí napětí eliminátoru regulovalo podžhavováním usměrňovací elektronky, čímž se docílí delší životnosti elektronky, již podžhavování škodí právě tak jako přežhavování. Použitím Multipotenciometru se docílí podstatě lepších výsledků, zejména u stupňů detekčních, oscilačních a stíněných
