1 MAGNETICKÉ OBRÁBĚCÍ SYSTÉMY

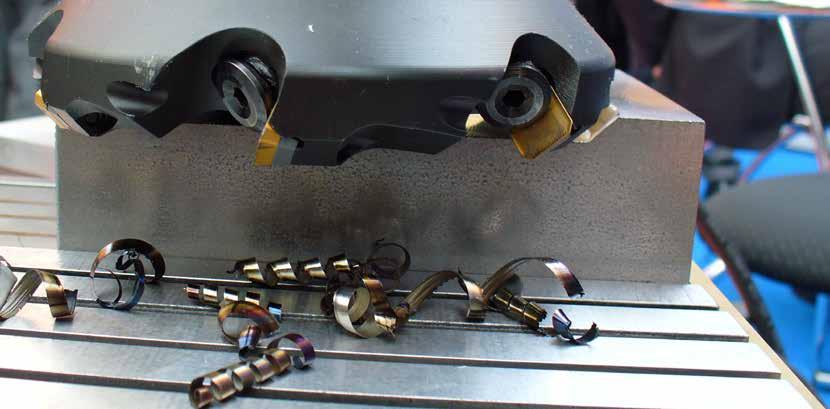

2 JAK MAGNETY SLOUŽÍ V PRŮMYSLU Magnetizmus znají lidé už od starověku. Slovo magnet pochází z řeckého μαγνήτης λίθος (magnētēs lithos), což znamená magnésiový kámen. Magnesia byla oblast v Antickém Řecku, dnešní Manisa v Turecku, kde byly objeveny zásoby magnetitu už v Antice. Starodávní čínští navigátoři byli mezi prvními zaznamenanými uživateli magnetických kompasů. Dnes vede k cíli lodě a letadla především moderní elektronika, ale magnety a magnetizmus slouží lidstvu dál. Využití nachází v celé škále odvětví. Například v elektrotechnickém či automobilovém průmyslu, nebo ve strojírenství či hutnictví. Zvláštním odvětvím přímo založeném na využití fyzikálního jevu magnetizmu je magnetické upínání a zvedání. Magnetické upínače představují moderní zařízení, která při obrábění feromagnetických materiálů nahrazují svěráky, mechanické upínky a přípravky. Při manipulaci nahrazují lana, upínky, svěráky. Společným jmenovatelem je rychlost, protože upnutí a uvolnění opracovávaných kusů, přepravovaných dílů a podobně, je dílem okamžiku. Dochází tak ihned k úspoře v podobě snížení neproduktivních časů. Například při opracování je dílec upnutý na magnet během okamžiku a přístupný z pěti stran oproti klasickému upnutí pomocí svěráku, či pomocí upínek. Výhodou ve srovnání s mechanickými upínači je také fakt, že nezanechávají na povrchu výrobku stopy po mechanické deformaci. Seznam konkrétních činností, při nichž je magnet v průmyslu skvělým pomocníkem by byl dlouhý. Jedná se o upínání dílců při frézování, broušení (rovinné i úhlové na sinusových stolech), soustružení či elektroerozivní obrábění, dále upínání forem při výrobě plastů, manipulaci se šrotem, manipulaci ocelovými výrobky i velkými kusy surového železa v hutích a ocelárnách, fixaci a polohování při sváření a oddělování kovů od jiných materiálů. PROČ ZVOLIT UPÍNAČE WALMAG MAGNETICS Až do března 2011 byl WALMAG MAGNETICS součástí Walker Magnetics Group. Zakladatel pan Oakley S. Walker začal vyrábět první upínače na obrábění kovu v době rozmachu techniky a průmyslu. Firma Walker Magnetics vznikla v roce 1897 v USA, na základě inovační myšlenky použít magnetizmus při obrábění na bruskách. Tím se stala průkopníkem ve vývoji magnetických upínacích systémů s nejdelší tradicí. Od té doby tato zařízení dobývají svět. Poslání WALMAG MAGNETICS je hledat a nabízet řešení pro potřeby a požadavky svých zákazníků, ať už se jedná o potřebu zefektivnění výroby, nebo řešení technologie obrábění. Díky dlouhodobé tradici výroby a zkušenostem Vám dokážeme nabídnout vždy kvalitní produkty přesně pro Vaši potřebu. Záruční a pozáruční servis je pro nás samozřejmostí.

3 MAGNETICKÉ OBRÁBĚCÍ SYSTÉMY PERMANENTNÍ MAGNETY WALMAG MAGNETICS V permanentních magnetických upínačích najdeme vysoce zmagnetované materiály, které v určitém uspořádání umožňují upínat magnetickou ocel. Za běžných podmínek neztrácejí svoji magnetickou sílu. Aktivace a deaktivace se provádí mechanickým přesouváním vnitřního systému s permanentními magnety. K tomu obvykle slouží páka ovládaná silou lidských rukou. Výhody permanentního upínacího systému Nezávislost na elektrické energii, což znamená žádné další náklady na provoz. Jednoduchá instalace, což znamená rychlé přemístění upínače na jiný stroj dle potřeby. Permanentní magnetický systém nevytváří teplo, což znamená že nehrozí žádné tepelné deformace pólové desky nebo obrobku a tím nepřesnosti při obrábění. Robustní provedení, což znamená celkovou bezúdržbovost s velmi dlouhou životností upínače. Nevýhody permanentního upínacího systému Horší řešitelnost rozměrů upínače pro velké obrobky. Ne příliš vhodné pro příliš těžké obrobky. Mechanické přepínání zhoršuje nasazení v automatizovaných provozech. Upínač není vhodný pro práci s obrobky s teplotou nad 80 C. ELEKTROMAGNETY WALMAG MAGNETICS Magnetické pole v těchto upínacích zařízeních generují cívky napájené stejnosměrným elektrickým proudem. Elektromagnety je vhodné doplnit kontrolní jednotkou, která umožňuje rychlé zmagnetování a především jednoduché odmagnetování obrobku. Výhody elektromagnetického systému Elektromagnety v závislosti na velikosti cívek dokážou generovat velmi silné magnetické pole, což znamená pevné upnutí obrobku. Elektromagnety dokážou generovat vysoké magnetické pole, díky tomu je možné spolehlivé upnutí i nerovných obrobků s většími mezerami mezi obrobkem a upínačem. Upínače je možné doplnit o vyspělé ovládací systémy, které umí plynule regulovat sílu magnetu a řídit demagnetizační cyklus, to umožňuje jednoduché odebrání obrobku z upínače. Možnost výroby libovolných velikostí upínačů, což přináší možnost řešení dle potřeb zákazníků vzhledem k velikosti obrobku. Ovládání magnetů může být ruční, automatické i kombinované. Nevýhody elektromagnetického systému Je nutné, aby byl upínač po dobu práce neustále pod příkonem elektrického napětí. Z bezpečnostních důvodů je při některých úkonech potřeba záložní zdroj napětí v podobě akumulátorů. Cívky uvnitř upínače pod napětím generují teplo, které může mít nežádoucí účinky při vysoce přesném obrábění. ELEKTROPERMANENTNÍ SYSTÉMY WALMAG MAGNETICS Elektropermanentní upínací systémy jsou kombinací permanentní a elektromagnetické technologie. Využívají schopnosti některých feromagnetických materiálů stávat se permanentním magnetem díky krátkému působení silného stejnosměrného el. proudu. V tomto stavu zůstávají bez potřeby vnějšího zdroje. Při odmagnetování dojde pomocí impulzů k střídavému el. proudu, který tyto feromagnetické materiály opět odmagnetuje. Potřeba el. proudu je tak pouze pro upnutí a odepnutí obrobku na magnetu. Výhody elektropermanentního magnetického systému Vysoká upínací síla, což znamená možnost aplikace těžkých frézovacích operací. Vysoká bezpečnost z hlediska nezávislosti na elektrické energii, ani při odpojeném napájení nedojde k uvolnění obrobku. Minimální spotřeba el. energie, pouze pro zapnutí a vypnutí. Ovládání upínače pomocí řídicí jednotky, což znamená možnost nasazení v automatizovaných provozech. V upínači v polohách vypnuto/zapnuto se nemění teplota, což znamená, že nedochází k žádným deformacím obrobku vlivem rozdílné teploty a tím k ovlivnění přesnosti obrábění. Možnost výroby libovolných velikostí upínačů, což přináší možnost řešení dle potřeb zákazníka vzhledem k velikosti obrobku. Nevýhody elektropermanentního magnetického systému Vyšší cena než u permanentních upínačů. Oproti elektromagnetům vyšší citlivost na vzduchovou mezeru mezi upínačem a upínaným dílcem.

4 ORIENTACE V KATALOGU Katalog je přehledně členěn podle technologie upnutí obrobků a způsobu použití při manipulaci. TECHNOLOGIE UPNUTÍ: PERMANENTNÍ MAGNETY ELEKTROMAGNETY ELEKTROPERMANENTNÍ SYSTÉMY ZPŮSOB BROUŠENÍ FRÉZOVÁNÍ SOUSTRUŽENÍ VRTÁNÍ EDM ODMAGNETOVÁNÍ PŘÍSLUŠENSTVÍ, BROUŠENÍ OBSAH: PERMANENTNÍ MAGNETY WALMAG MAGNETICS NEOMICRO 2 5 NEOMICRO 3 NEW 6 FIXAR 7 NEOGRIP 17 PERMAGRIP 17 FERROMAX 18 NEOSTAR 19 NEOSTAR VARIABLE FORCE NEW 20 NEOMICRO 21 NEOMILL 26 NEOMILL 2 NEW 27 NEOPOWER 28 NEOSPARK 33 ELEKTROMAGNETY WALMAG MAGNETICS ELMAX 8 ELECTROFINE 9 UNIGRIP 10 BJP 11 EM - STAR 22 EM - FINE 23 EM - RING 23 ELEKTROPERMANENTNÍ SYSTÉMY WALMAG MAGNETICS NAPÁJECÍ A ŘÍDÍCÍ JEDN. 12 ELEKTROPERMANENTNÍ UPÍNAČE PRO BROUŠENÍ 13 UNIPERM 14 EPEFINE 15 POWERFINE 16 EPEGRIP 16 EPESTAR 24 EPEFINE 25 EPERING 25 POWERFINE 25 TURBOMILL 29 ODMAGNETOVAČE STOLNÍ ODMAGNETOV. 34 RUČNÍ ODMAGNETOV. 35 TUNELOVÝ ODMAGNETOV. 35 PŘÍSLUŠENSTVÍ GAUS INDIKÁTOR 36 LAMELOVÉ BLOKY 37 MAGNETICKÉ BLOKY 39

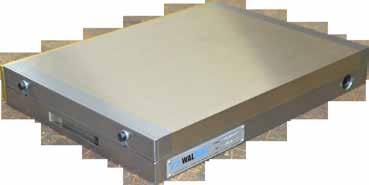

5 NEOMICRO 2 PERMANENTNÍ MAGNETICKÉ UPÍNAČE H L W Je neocenitelným pomocníkem při broušení drobných a tenkých dílců. Jeho konstrukce dovoluje použití chladicí kapaliny nebo ponoření do dielektrické kapaliny a je zároveň zárukou dlouhé životnosti. Plocha pro upnutí obrobku tvoří jeden souvislý celek. Upínač je velmi nízký. Bylo pamatováno také na možnost umístit ho na jiném magnetickém upínači. Výška ocelové základny je proto taková, aby v tomto případě nedocházelo ke vzájemnému ovlivnění. Pokud je tedy bruska vybavena magnetickým upínačem s velmi hrubým pólováním na němž malé a tenké obrobky nedrží, využijte vlastností upínače Neomicro 2. BROUŠENÍ 1,4 0,5 ocelové lamely mosazné lamely kód L /mm W /mm H /mm Hmotnost /kg magnetický systém s permanentními neodymovými magnety; pólová deska upínače s příčným pólováním, pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm mosaz); vodotěsné provedení; nízké magnetické pole; upínač může být ponořen do dielektrické kapaliny, vodné emulze. broušení velmi drobných a tenkých dílců; elektroerozivní obrábění. STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přepínací páka (šestihranný klíč). UPÍNACÍ SÍLA ZÁVISÍ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování a kvalitě povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 5

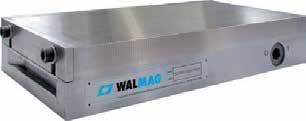

6 NEOMICRO 3 PERMANENTNÍ MAGNETICKÉ UPÍNAČE H L W Je neocenitelným pomocníkem při broušení drobných a tenkých dílců. Jeho konstrukce dovoluje použití chladicí kapaliny nebo ponoření do dielektrické kapaliny a je zároveň zárukou dlouhé životnosti. Plocha pro upnutí obrobku tvoří jeden souvislý celek. Upínač je velmi nízký. Bylo pamatováno také na možnost umístit ho na jiném magnetickém upínači. Výška ocelové základny je proto taková, aby v tomto případě nedocházelo ke vzájemnému ovlivnění. Pokud je tedy bruska vybavena magnetickým upínačem s velmi hrubým pólováním na němž malé a tenké obrobky nedrží, využijte vlastností upínače Neomicro 3. BROUŠENÍ 1,4 0,5 ocelové lamely lamely z nerezové oceli, nemagnetické Kód L /mm W /mm H /mm Hmotnost /kg magnetický systém s permanentními neodymovými magnety; pólová deska upínače s příčným pólováním, pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm nerezová ocel); vodotěsné provedení; nízké magnetické pole; upínač může být ponořen do dielektrické kapaliny. broušení velmi drobných a tenkých dílců; elektroerozivní obrábění. STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přepínací páka. UPÍNACÍ SÍLA ZÁVISÍ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování Apovrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. NOVINKA: masivní horní deska; nerezové + ocelové lamely. 6

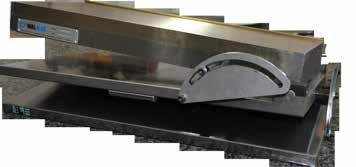

7 FIXAR SINUSOVÝ STŮL PERMANENTNÍ MAGNETICKÉ UPÍNAČE JEDNODUCHÉ PROVEDENÍ naklápění v podélné a příčné ose Rozsah naklonění: 0 až 45 L C Kód L x W /mm/ C x D /mm/ H /mm/ S /mm/ Hmotnost /kg/ x x x x x x x x x x x x x x x x x x KŘÍŽOVÉ PROVEDENÍ naklápění v podélné a příčné ose Rozsah naklonění v podélné ose: 0 až 45 Rozsah naklonění v příčné ose: 0 až 30 W S D H Snadno obsluhovatelný sinusový stůl s upínačem Neomicro je ideální pro precizní operace, jako je například broušení součástek s maximální úhlovou přesností, měření a elektroerozívní obrábění. Magnetický upínač drží ve zvolené pozici nosné bloky s dodatečným uzamykajícím mechanismem po stranách. Samotný upínač je vybaven robustním ovládacím mechanismem zajišťujícím dlouhou životnost. Pólová deska na kterou se upínají obráběné kusy může být nakloněná v jedné, anebo dvou na sebe kolmých osách. magnetický systém s permanentními neodymovými magnety (Neomicro 2 ); pólová deska upínače s příčným pólováním; pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm mosaz); vodotěsné provedení; přesná kalená základna; aretace pomocí bočních stabilních vzpěr; max. úhlová přesnost: +/- 5 úhlových vteřin; rovnoběžnost (souběžnost): +/- 5 mikronů na 100 mm; jednoduché sinusové stoly dovolí nastavení úhlů přes měřidlo v rozsahu 0 45 ; křížový typ sinusového stolu dovolí naklonění ve dvou na sebe kolmých osách; požadované úhly jsou nastaveny v podélném směru, stejně jako v příčném směru přes základní měrky (Johansonovy kostky); rozsah nastavení úhlů v podélné ose: 0 45 ; rozsah nastavení úhlů v příčné ose: 0 30 ; stůl je možné na přání dodat i s jiným upínačem než Neomicro 2. BROUŠENÍ H L W Broušení velmi drobných a tenkých dílců; elektroerozivní obrábění. S1 C Kód L x W /mm/ C x D /mm/ H /mm/ S 1/S2 /mm/ Hmotnost /kg/ x x / x x / x x / x x / x x / S2 D STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přepínací páka; tabulka pro rychlé nastavení úhlů. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování a povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 7

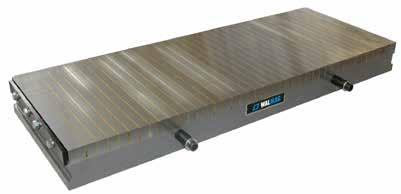

8 ELMAX ELEKTROMAGNETICKÉ UPÍNAČE Kód Typ L (mm) S (mm) H (mm) P (mm) Příkon (W) Hmotnost (kg) x x x X x x x x x x x x x x x x x x x x x x x x x x x x x K přednostem elektromagnetického upínače ELMAX patří rychlé upínání broušených dílců pomocí magnetického silového pole, které vzniká při průchodu proudu cívkou umístěnou kolem ocelového jádra. Magnetický tok prochází přes ocelové jádro a pomocí pólové desky je přenášen do feromagnetického broušeného dílce. Speciální konstrukce pólové desky umožňuje dosažení vysoké upínací síly při obrábění středně velkých a velkých robustních součástí. Upínače jsou zvlášť vhodné pro operace hrubování, především na vertikálních bruskách s brusnými segmenty. Při plně obsazené upínací ploše dochází k minimálnímu poklesu upínací síly. Tvar pólování umožňuje maximální využití upínací plochy. příslušenství na rovinné vodorovné i svislé brusky; upínání feromagnetických obrobků po jednom i více kusech; broušení za sucha i s chladicí kapalinou; použití na kontrolních a montážních pracovištích. STANDARDNÍ VÝBAVA: stejnosměrný proud s napětím 110V; vývod je konstruován na pravé čelní straně; délka přívodního kabelu je 3m; transportní šrouby od rozměru 300 x 600 včetně; dorazová lišta. VHODNÁ ŘÍDICÍ JEDNOTKA Pro tyto magnety dodáváme řídicí jednotky typu CUE a CUET. Více v sekci řídicí jednotky. UPÍNACÍ SÍLA JE ZÁVISLÁ na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování a povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. BROUŠENÍ 8

9 ELECTROFINE ELEKTROMAGNETICKÉ UPÍNAČE L W H ELECTROFINE s příčným pólováním (3+1 mm) Fine (F) Kód L /mm/ W /mm/ H /mm/ Příkon /W/ Hmotnost /kg/* * odhad ELECTROFINE s příčným pólováním (1,4+0,5 mm) Micr Systém cívek v upínači Electrofine je navržen tak, aby se vznikající teplo optimálně rozložilo po celé ploše upínače. To je důležité při obrábění malých a tenkých ocelových dílců, pro něž jsou tyto upínače určeny. Magnety Electrofine jsou dodávány ve dvou provedeních s pólovou deskou fine, nebo microfine. Magnetické pole je stejnoměrné po celé ploše pólové desky. Zařízení je napájeno stejnosměrným proudem o napětí 110 V. Napájení lze zajistit přes řídicí jednotku, která zároveň rozšiřuje možnosti magnetu. elektromagnetický systém s větším počtem cívek; pólová deska u VERZE MICROFINE s příčným pólováním: pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm mosaz); pólová deska u VERZE FINE s příčným pólováním: pólová rozteč 4 mm (3 mm ocel a 1 mm mosaz); nízká konstrukční výška; pevné a vodotěsné provedení; napájení upínače, stejnosměrný proud 110 V. broušení malých a středních dílců při pólové rozteči 4 mm (FINE); broušení malých a tenkých dílců při pólové rozteči 1,9 mm (MICROFINE); broušení nasucho i pod chladicí emulzí. STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přívod o délce 3 m. BROUŠENÍ 1,9 0,5 1,4 Kód L /mm/ W /mm/ H /mm/ Příkon /W/ Hmotnost /kg/* * odhad VHODNÁ ŘÍDICÍ JEDNOTKA Pro tyto magnety dodáváme řídicí jednotky typu CUE a CUET. Více v sekci řídicí jednotky. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování a povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 9

10 UNIGRIP ELEKTROMAGNETICKÉ UPÍNAČE L H L W ,5 0,5 3 Kód L /mm/ W /mm/ H /mm/ Příkon /W/ Hmotnost /kg/ Elektromagnetický upínač, který se používá při broušení velkých a středně velkých dílců. Nové řešení konstrukce zajišťuje ještě vyšší tuhost upínače. Zařízení je napájeno stejnosměrným proudem o napětí 110 V. Napájení lze zajistit přes řídicí jednotku která rozšiřuje možnosti magnetu. elektromagnetický systém; pólová deska s příčným pólováním, pólová rozteč 19 mm (pólování dále zjemněno 5 mm ocel a 0,5 mm mosaz); nízká konstrukční výška; pevná a vodotěsná pólová deska; nízké zahřátí pracovní plochy; napájení upínače je na stejnosměrný proud o napětí 110 V; vývod je konstruován na pravé čelní straně, od šířky 400 mm na zadní podélné straně vpravo. broušení středně velkých a velkých dílců; broušení nasucho i pod chladicí emulzí. STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přívod o délce 3 m; transportní šrouby od rozměrů mm. VHODNÁ ŘÍDICÍ JEDNOTKA: pro tyto magnety dodáváme řídicí jednotky typu CUE a CUET. Více v sekci řídicí jednotky. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. BROUŠENÍ 10

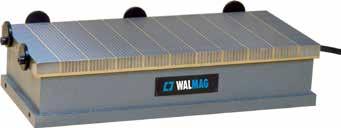

11 BJP ELEKTROMAGNETICKÉ UPÍNAČE L W H Kód L /mm/ W /mm/ H /mm/ Příkon /W/ Hmotnost /kg/ Elektromagnetický upínač s nejlepšími užitnými vlastnostmi. Je velmi silný, výkonný a všestranný, mimo jiné díky zvláštnímu multipolárnímu provedení pólové desky. Vyznačuje se dlouhou životností. Magnetické pole je stejnoměrně rozloženo po celé upínací ploše. Rozmístění cívek zajišťuje optimální rozložení tepla, což snižuje riziko deformací. Napájení je zajištěno stejnosměrným proudem o napětí 110 V. Lze jej zajistit i přes řídicí jednotku. Ta rozšiřuje možnosti magnetu. pólová deska s příčným multipolárním pólováním, pólová rozteč 42 / 4+1 mm (4 mm ocel a 1 mm mosaz); magnetický systém sestavený z řady cívek; magnetické pole je stejnoměrně rozložené nad upínací plochu; nepatrný ohřev pracovní plochy snižující riziko deformace; vodotěsná pólová deska; velké elektromagnetické upínače jsou opatřeny transportními šrouby; napájení stejnosměrným proudem o napětí 110 V; vývod je umístěn na pravé čelní straně; zarážky pro broušení lze umístit ze dvou stran. broušení malých i velkých dílců; broušení nasucho či pod chladicí emulzí. STANDARDNÍ VÝBAVA: dorazové lišty na dvou přilehlých stranách; sada upínek; přívod o délce 3 m. VHODNÁ ŘÍDICÍ JEDNOTKA Pro tyto magnety dodáváme řídicí jednotky typu CUE a CUET. Více v sekci řídicí jednotky. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. BROUŠENÍ 11

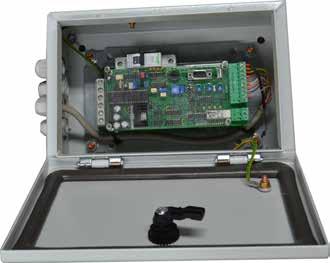

12 NAPÁJECÍ A ŘÍDÍCÍ JEDNOTKY NAPÁJECÍ JEDNOTKY Elektromagnety i elektropermanentní magnety potřebují pro vytvoření magnetického toku napájení elektrickým proudem. Použitím napájecích a řídicích jednotek zvyšujeme komfort při použití magnetu. Jednotky zajišťují správné napájení pro daný typ zařízení a tím prodlužují jeho životnost. JEDNOTKY K DISPOZICI CUE V IP00i, výkon 850 W, provedení v kartě na zabudování do stroje; CUE V IP54i, výkon 850 W, provedení v elektroskříni; CUET V IP00i, výkon 1250 W, provedení v kartě na zabudování do stroje; CUET V IP54i, výkon 1250 W, provedení v elektroskříni; CUET V IP00i, výkon 2500 W, provedení v kartě na zabudování do stroje; CUET V IP54i, výkon 2500 W, provedení v elektroskříni. BROUŠENÍ Upínací síla magnetů je díky řídicí jednotce regulovatelná. V praxi to znamená možnost omezit výskyt deformací vzniklých vlivem příliš velké upínací síly. Velkou výhodou je, že díky jednotce může magnetický upínač provést demagnetizační cyklus. Takto dojde (v závislosti na druhu materiálu obrobku) k odmagnetování a snadnému sundání z magnetického upínače. Za zmínku stojí i vyšší bezpečnost. Bezpečnostní kontakt totiž blokuje spuštění stroje, pokud nejsou magnety zapnuty. Pro naše elektromagnety dodáváme napájecí a řídicí jednotky typ CUE a CUET (s trafem). Jednotka dodává upínači stejnosměrný proud o napětí 110 V. Správná volba jednotky závisí na příkonu magnetu. Pokud se jedná o sestavu magnetů, je důležitý součet příkonu jednotlivých magnetů. 12

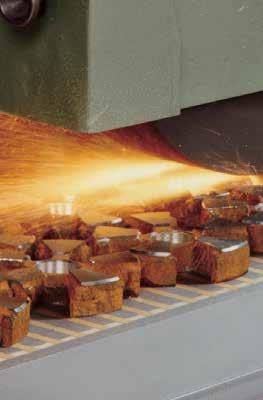

13 ELEKTROPERMANENTNÍ UPÍNAČE PRO BROUŠENÍ ELEKTROPERMANENTNÍ UPÍNAČE Elektropermanentní magnetický systém představuje skvělé řešení. Spojuje se v něm bezpečnost s vysokým výkonem a úsporností. Tato skupina upínačů spotřebuje minimum energie na aktivaci a deaktivaci systému obojí trvá jen okamžik během kterého upínač bezpečně upne obráběný kus. Díky elektropermanentnímu magnetu není zapotřebí dodávat po dobu upnutí žádnou energii. Upnutí opracovávaného obrobku neohrozí ani výpadek sítě. Dílec se uvolní až po deaktivaci upnutí. Tento systém vylučuje vnitřní ohřev upínače, čímž je zajištěna maximální přesnost při obrábění. Zvláštní pozornost je věnována perfektnímu odmagnetování obráběného kusu. Postup, jež nazýváme totální demagnetizací, eliminuje všechny rizika zbytkového magnetismu. BROUŠENÍ PRECIZNOST: žádné vibrace; žádné zvýšené teploty. BEZPEČNOST: obrobek je bezpečně upnut i při výpadku sítě; stabilita systému. JAK VYBRAT MAGNETICKÉ UPÍNAČE PRO VAŠI BRUSKU? Volba magnetické desky závisí na skupině pracovních strojů a využití. obrábění hrubé broušení dokončovací broušení EPEFINE UNIPERM EPEGRIP POWERFINE dokončovací broušení ve vysoké kvalitě malé / tenké obrobky velké / tlusté obrobky 13

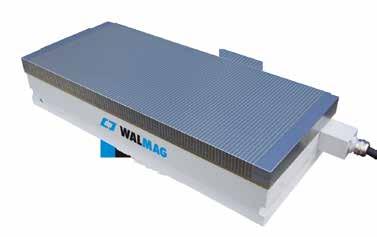

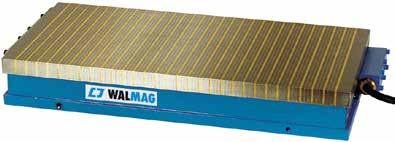

14 UNIPERM ELEKTROPERMANENTNÍ UPÍNAČE Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ Ovladač UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 5 UNIPERM BUR 10 UNIPERM BUR 10 UNIPERM BUR 10 UNIPERM BUR 10 UNIPERM BUR 10 Jde o univerzální elektropermanentní upínač, který se používá při broušení velkých a středně velkých dílců. Nové řešení konstrukce zajišťuje ještě vyšší tuhost upínače. Jeho hlavním znakem je jemná pólová rozteč. UNIPERM je dodáván až do velikosti mm. elektropermanentní systém; upínací síla je zajištěna permanentními magnety; pevná horní deska s jemným pólováním; upínač je uveden do polohy ON a OFF krátkými elektrickými impulsy; nízká konstrukční výška; vodotěsné provedení. Uniperm je určen pro vysoce přesné broušení; minimální výška obrobku 2 mm; minimální délka obrobku 30 mm. BROUŠENÍ PŘÍSLUŠENSTVÍ: sada upínek; přívod o délce 3 m. UPÍNACÍ SÍLA JE ZÁVISLÁ: Na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikostí vzduchové mezery mezi obráběnou součástí a upínací plochou magnet. upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. Ostatní rozměry na vyžádání 14

15 EPEFINE ELEKTROPERMANENTNÍ UPÍNAČE Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ Ovladač EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 10 EPEFINE BUR 20 EPEFINE BUR 20 Elektromagnetický upínač který se používá při broušení velkých a středně velkých dílců. Nové řešení konstrukce zajišťuje ještě vyšší tuhost upínače. Jde o univerzální elektropermanentní upínač, jehož hlavním znakem je jemná pólová rozteč. Je dodáván až do velikosti mm. elektropermanentní systém; upínací síla je zajištěna permanentními magnety; obě provedení mají pevnou horní desku s jemným pólováním; upínač je uveden do polohy ON a OF krátkými elektrickými impulsy; nízká konstrukční výška; vodotěsné provedení BROUŠENÍ Epefine je určen pro vysoce přesné broušení; broušení široké škály velikosti obrobků. PŘÍSLUŠENSTVÍ: sada upínek; přívod o délce 3 m. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikostí vzduchové mezery mezi obráběnou součástí a upínací plochou magnet. upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. OBROBKY: minimální výška 2 mm; minimální délka 30 mm. 15

16 POWERFINE ELEKTROPERMANENTNÍ UPÍNAČE L 4 6 W Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ Ovladač Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 10 H Univerzální elektropermanentní magnetické upínače s jemnou pólovou roztečí bez krycí desky. Jsou to nejuniverzálnější magnetické upínače s výhodným poměrem mezi cenou a výkonem. OBROBKY: minimální výška 4 mm; minimální délka 30 mm. Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ Ovladač Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 5 Powerfine BUR 5 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 10 Powerfine BUR 20 BROUŠENÍ EPEGRIP L Elektropermanentní magnetické upínače s pólovou roztečí 22 mm bez krycí desky. Mosazné lamely. OBROBKY: minimální výška 8 mm; minimální délka 40 mm. W H Kód L /mm/ W /mm/ H /mm/ Hmotnost/kg/ Ovladač EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 10 Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ Ovladač EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 5 EPEGRIP BUR 5 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 10 EPEGRIP BUR 20 16

17 NEOGRIP KRUHOVÉ PERMANENTNÍ UPÍNAČE M F D D1 W E Kód D H W Pólová rozteč M Hmotnost /mm/ /mm/ /mm/ mosaz ocel /mm/ /kg/ x M x M x M8 7 C H Kruhový permanentní magnetický upínač s neodymovým magnetickým systémem s podélným pólováním. Mají-li být použité čepy, zarážky, nebo jiná příslušenství, mohou být do ocelových pólů vyvrtány otvory až do hloubky 10 mm. Průměr otvoru však nesmí přesáhnout šířku pólu. neodymové magnety; pájená pólová deska; ocelová základna; nízká konstrukční výška; velmi nízké magnetické pole; užitná životnost pólové desky 7 mm; pólová deska upínače s příčným pólováním, pólová rozteč 11 mm (8 mm ocel a 3 mm mosaz). dokončovací broušení. BROUŠENÍ x M8 12 STANDARDNÍ VÝBAVA: přepínací klíč. PERMAGRIP Kruhový magnetický upínač Permagrip je určen pro rychlé upnutí drobných as tředních feromagnetických obrobků, především při broušení na kulato. Pro snadné vystředění obrobku je vybaven soustřednými drážkami. Spodní plocha je uzpůsobena k upnutí na přírubu vřetena. Může být použit i při práci s chladicí kapalinou. T D H P M (3 a120 ) 0 I K W E dokončovací broušení C kruhový permanentní magnetický upínač se systémem neodymových magnetů; dokonale vycentrovaná konstrukce; pólová deska upínače s příčným pólováním, pólová rozteč 11 mm (8 mm ocel a 3 mm epoxy); vodotěsná knstrukce. STANDARDNÍ VÝBAVA: přepínací klíč. Kód D /mm/ H /mm/ W /mm/ C /mm/ M /kg/ E /mm/ 1 Pólová rozteč T K /mm/ Počet přep. pák Hmotnost /kg/ K x M

18 FERROMAX KRUHOVÉ PERMANENTNÍ UPÍNAČE M F D D1 W E H Kruhový permanentní upínač s paralelním pólováním. Upínač je určen pro přesné a rychlé upnutí drobných a středních obrobků při soustružení a broušení. V pólové desce může být zhotoven otvor, který usnadní přesné vycentrování dílce a jeho ustavení do správné polohy. vysoká upínací síla díky dvojitému ferritovému magnetickému systému; pólová deska pájená stříbrem; hliníková základna intenzivní siločáry koncentrované nad povrchem upínače; vodotěsná konstrukce; pólová deska upínače s příčným pólováním, pólová rozteč 13 mm (8 mm ocel a 5 mm mosaz) a 17 mm (12 mm ocel a 5 mm mosaz). soustružení a broušení. STANDARDNÍ VÝBAVA: přepínací klíč. Kód D /mm/ H /mm/ W /mm/ C /mm/ D1 /kg/ F /mm/ M /mm/ E /mm/ Pólová rozteč Počet přep. Hmotnost ocel mosaz pák /kg/ , x M , x M , x M , x M , x M x M x M x M x M x M BROUŠENÍ SOUSTRUŽENÍ UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 18

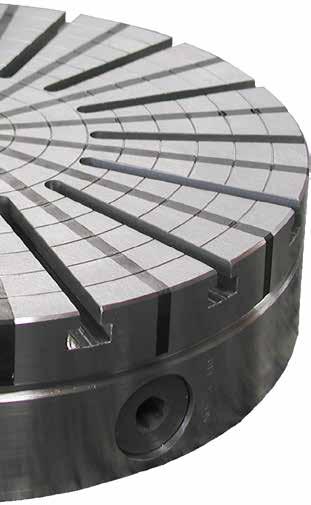

19 NEOSTAR KRUHOVÉ PERMANENTNÍ UPÍNAČE 4 x M G Kód D /mm H /mm D W C D1 E F W /mm Kruhový permanentní upínač s radiálním pólováním. Tento magnetický upínač s extrémně vysokou upínací silou je určen pro soustružení a broušení. Jeho radiální pólování pomáhá eliminovat odstředivé síly vznikající při obrábění. Upínač je možné opatřit středovou dírou použitelnou pro odvod chladicí kapaliny, či vycentrování obrobku. Dodáváme také upínače vybavené T-drážkami, které umožňují použití pólových nástavců. kruhový permanentní magnetický upínač s dvojitým systémem neodymových magnetů; dokonale vycentrovaná konstrukce; umožňuje vyvrtání středícího otvoru skrze upínač; na požádání dodáme přídavné pólové desky; ocelová základna; možnost aplikace pólových nástavců. soustružení a broušení kruhových částí a mezikruží; při potřebě obrábět čelo i stěnu dílce při jediném upnutí. STANDARDNÍ VÝBAVA: Šestihranný přepínací klíč; pólová deska bez T- drážek. SPECIÁLNÍ VÝBAVA: Zesílená pólová deska T drážky. C /mm D1 F /mm M /mm P /mm E /mm F /mm Hmotnost /kg M M , M M M M M M M M M P H UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. SOUSTRUŽENÍ BROUŠENÍ 19

20 NEOSTAR VARIABLE FORCE KRUHOVÉ PERMANENTNÍ UPÍNAČE PERMANENTNÍ MAGNETICKÝ UPÍNAČ S RA- DIÁLNÍM PÓLOVÁNÍM A POSTUPNÝM NÁBĚ- HEM UPÍNACÍ SÍLY. UŽITNÝ VZOR č X M Kód D /mm H /mm G D W C D1 E F W /mm C /mm D1 F /mm M / mm P H Nový patentovaný mechanismu postupného zapínání permanentního magnetu NEOSTAR. Unikátní řešení nejbezpečnějšího mechanismu se samosvornou funkcí zabraňující vypnutí magnetu během obrábění! 1) předepnout na 10-20% síly podle váhy 2) vycentrovat 3) dopnout na 100% 4) obrábět. kruhový permanentní magnetický upínač s dvojitým systémem neodymových magnetů; dokonale vycentrovaná konstrukce; umožňuje vyvrtání středícího otvoru skrze upínač; na požádání dodáme náhradní pólové desky; možnost aplikace pólových nástavců. soustružení a broušení kruhových částí a mezikruží; při potřebě obrábět čelo i stěnu dílce při jediném upnutí. STANDARDNÍ VÝBAVA: Šestihranný přepínací klíč; P /mm E /mm F /mm Hmotnost /kg M M , M M M M M M M M M pólová deska bez T- drážek. SPECIÁLNÍ VÝBAVA: Zesílená pólová deska T drážky. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. SOUSTRUŽENÍ BROUŠENÍ NEOSTAR VARIABLE FORCE 20

21 NEOMICRO KRUHOVÉ PERMANENTNÍ UPÍNAČE M D L D1 H E C H Oblíbený upínač Neomicro v provedení kruhové konstrukce. Díky použití neodymových magnetů poskytuje toto zařízení výjimečnou upínací sílu. Konstrukce Neomicro dovoluje použití chladicí kapaliny, nebo ponoření do dielektrické kapaliny. Konstrukce je zároveň zárukou dlouhé životnosti. Je neocenitelným pomocníkem při broušení drobných a tenkých dílců. Upínač je velmi nízký, proto je možno umístit ho na jiném magnetickém upínači. Výška ocelové základny je taková, aby v tomto případě nedocházelo ke vzájemnému ovlivnění. V případě že je bruska vybavena magnetickým upínačem s velmi hrubým pólováním na němž malé a tenké obrobky nedrží, využijte vlastností upínače Neomicro. BROUŠENÍ Kód D /mm/ H /mm/ Ø H L E M kg H8 X M H8 X M H8 X M H8 X M H7X M H7X M H7 X M12 28 magnetický systém s permanentními neodymovými magnety; pólová deska upínače s příčným pólováním, pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm mosaz); vodotěsné provedení; nízké magnetické pole s vysokou indukcí; upínač může být ponořen do dielektrické kapaliny; životnost pólové desky je 5 mm; broušení velmi drobných a tenkých dílců; elektroerozivní obrábění. STANDARDNÍ VÝBAVA: šestihranný přepínací klíč. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 21

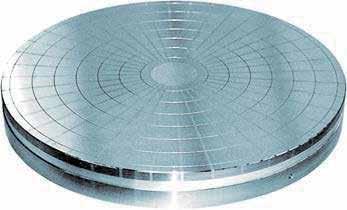

22 EM - STAR ELEKTROMAGNETICKÉ UPÍNAČE MAGNETICKÁ SÍLA COMPENSATED EP ELECTRO-MAGNETIC FULL DEMAG EP 00,1 0,20,3 0,40,5 VZDUCHOVÁ MEZERA (mm) Elektromagnetický upínač s radiálním pólováním, které je speciálně navržené pro kruhové obrobky. Radiální pólování umožňuje dosáhnout maximální koncentrace magnetického toku. Elektromagnetický princip umožňuje plynulou regulaci upínací síly a to i během obrábění. Upínač je možné opatřit středovou dírou použitelnou pro odvod chladicí kapaliny, či vycentrování obrobku. Dodáváme také upínače vybavené T-drážkami, které umožňují použití pólových nástavců. Při použití pólových nástavců umožní tento upínač přístup k obrobku ze tří stran. Pólové nástavce rozšíří prostor pro nástroj. Je neocenitelným pomocníkem při broušení drobných a tenkých dílců. statický design zaručující dlouhou životnost upínače; dokonale vycentrovaná konstrukce umožňuje vyvrtání středícího otvoru v upínači; možnost aplikace pólových nástavců; plynulá regulace upínací síly; individuální řešení napájení dle potřeb zákazníka. broušení kruhových částí a mezikruží; lehké soustružení kruhových částí a mezikruží; obrábění čela i stěny dílce při jediném upnutí. STANDARDNÍ VÝBAVA: vhodná napájecí a řídící jednotka dle magnetu; sběrné napájecí kroužky (typ nutno dojednat); standardní pólová deska bez úprav; rozměry upínače: ø mm; rozsah výšky upínače: mm; řídící jednotka: BUE(T) 120 W až 4 kw. BROUŠENÍ + SOUSTRUŽENÍ UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 22

23 EM - FINE ELEKTROMAGNETICKÉ UPÍNAČE EM-Fine je elektromagnetický upínač s jemnou pólovou roztečí určený pro dokončovací broušení malých a tenkých obrobků. Pólování umožňuje rozmanité uspořádání obrobků. Standardní pólová rozteč je 5 mm (4 mm ocel + 1 mm mosaz či epoxid). Rozměry dle poptávky. OBROBKY: minimální výška 2 mm; minimální délka 15 mm. broušení malých a tenkých obrobků; rozměry upínače: ø mm. BROUŠENÍ EM - RING Jedná se elektromagnetický kruhový upínač s pólovou deskou se soustředným kruhovým pólem. Je obzvláště vhodný pro upínání středních a větších obrobků. Pólování umožňuje rozmanité uspořádání obrobků. Standardní pólová rozteč je 16 mm (11 mm ocel + 5 mm mosaz). Rozměry dle poptávky. OBROBKY: minimální výška 5 mm; minimální délka 55 mm. broušení středně velkých a velkých obrobků. 23

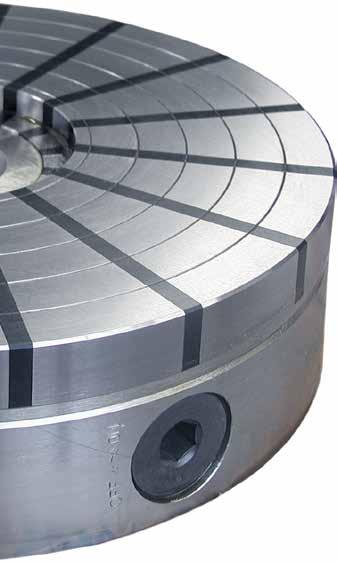

24 EPESTAR KRUHOVÉ ELEKTROPERMANENTNÍ UPÍNAČE OFF WORKPIECE C Permanentní magnet C není aktivní. Upínač není aktivní Rozměry upínače: ø mm PLNÁ DEMAGNETIZACE - spočívá v použití Alnico magnetů. Velkou výhodou je dosažení co nejnižší úrovně zbytkového magnetismu po demagnetizaci. WORKPIECE E G Permanentní magnety E a G jsou vždy aktivní aktivní. Magnetický obvod není aktivní a silové pole není aktivní ON WORKPIECE D Elektrický proud projde během několika milisekund do cívky D a zapne upínací systém. WORKPIECE F Elektrický proud projde během několika milisekund do cívky F a obrátí polaritu magnetu. Magnetické pole generované magnety G + E je orientováno k polové desce magnetu který se aktivuje a připne obrobek KOMPENZOVANÁ ELEKTROPERMANENTNÍ technologie spočívá v magnetizaci upínače jedním elektrickým impulzem. Upínač je pak zmagnetizovaný i když dojde k poklesu napětí. Kompenzované EP technologie jsou kombinací Neodymových a AlNiCo magnetů a dosahují co nejvyšší magnetickou upínací sílu. Obr. 1 Elektropermanentní magnetický upínač s radiálním pólováním, které je speciálně navržené pro kruhové obrobky. To umožňuje dosáhnout maximální koncentrace magnetického toku. Magnety dodáváme ve dvou technologických provedeních. V COMPENS- ATED EP a v FULL DEMAG EP (obr. 1). Elektropermanentní provedení zvyšuje jak přesnost, tak i bezpečnost. Již jednou zmagnetované kruhové elektropermanentní upínače nepotřebují elektrickou energii na udržení magnetické síly. Upínač je možné opatřit středovou dírou použitelnou pro odvod chladicí kapaliny či vycentrování obrobku. Dodáváme také upínače vybavené T-drážkami, které umožňují použití pólových nástavců. Při použití pólových nástavců umožní tento upínač přístup k obrobku ze tří stran. Pólové nástavce rozšíří prostor pro nástroj. statický design zaručující dlouhou životnost upínače; dokonale vycentrovaná konstrukce; možnost vyvrtání středícího otvoru v upínači; možnost aplikace pólových nástavců; regulace upínací síly; individuální řešení napájení dle potřeb zákazníka. POUŽITÍ COMPENSATED EP: soustružení kruhových částí a mezikruží; obrábění čela i stěny dílce při jediném upnutí; soustruh, karusel. POUŽITÍ FULL DEMAG EP: broušení kruhových částí a mezikruží; lehké soustružení kruhových částí a mezikruží; obrábění čela i stěny dílce při jediném upnutí; soustruh, bruska. STANDARDNÍ VÝBAVA: vhodná napájecí a řídící jednotka dle magnetu; sběrné napájecí kroužky (typ nutno dojednat); standardní pólová deska bez úprav. SOUSTRUŽENÍ BROUŠENÍ 18 MAGNETICKÁ SÍLA COMPENSATED EP ELECTRO-MAGNETIC FULL DEMAG EP ,1 0,20,3 0,40,5 VZDUCHOVÁ MEZERA (mm) 24

25 EPEFINE Kód D /mm/ H /mm/ Hmotnost /kg/ EPEFINE EPEFINE EPEFINE EPEFINE EPEFINE EPEFINE KRUHOVÉ ELEKTROPERMANENTNÍ UPÍNAČE Pólovou roztečí určený pro dokončovací broušení malých a tenkých obrobků. Standardní pólová rozteč je 5 mm (4 mm ocel + 1 mm mosaz či epoxid). Pólování umožňuje rozmanité uspořádání obrobků na upínači. OBROBKY: minimální výška 2 mm; minimální délka 15 mm. broušení malých a tenkých obrobků. EPERING BROUŠENÍ Kód D /mm/ H /mm/ Hmotnost /kg/ EPERING EPERING EPERING EPERING EPERING EPERING EPERING EPERING EPERING EPERING EPERING Jedná se o vysoce kvalitní elektropermanentní kruhový upínač s pólovou deskou se soustředným kruhovým pólem. Pólování umožňuje rozmanité uspořádání obrobků na upínači. Standardní pólová rozteč je 16 mm (11 mm ocel + 5 mm mosaz). Je obzvláště vhodný pro upínání středních a větších obrobků. OBROBKY: minimální výška 5 mm; minimální délka 55 mm. broušení středně velkých a velkých obrobků. POWERFINE Výhodný poměr mezi cenou a výkonem. Technologie FULL DEMAG EP (Plná elektro-permanentní demagnetizace). Standardní pólová rozteč činí 11 mm (7 mm ocel + 4 mm mosaz či epoxid). Nejuniverzálnější elektropermanentní magnetický upínač ve své řadě. Kód D /mm/ H /mm/ Hmotnost /kg/ POWERFINE POWERFINE POWERFINE POWERFINE POWERFINE POWERFINE OBROBKY: minimální výška 4 mm; minimální délka 30 mm. jsou univerzální pro broušení. 25

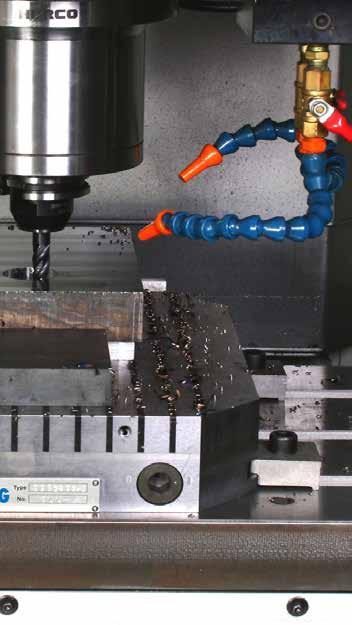

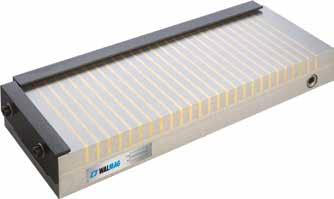

26 NEOMILL PERMANENTNÍ UPÍNAČE H L W Vysoce účinný zdvojený magnetický obvod s neodymovými magnety dává těmto upínačům mimořádně velkou upínací sílu. Jsou vhodné i pro ty nejobtížnější obráběcí operace, jakými jsou frézování, hoblování, nebo vrtání. Ocelová základna a konstrukce pólové desky zajišťují vysokou tuhost a stabilitu magnetu. Řešení magnetického systému a pólové desky vede ke koncentraci postranních siločar do upínaného obrobku. Na požádání lze dodat upínač s pólovými nástavci pro možnost obrábění skrz obrobek (tato metoda minimalizuje nebezpečí poškození pólové desky). FRÉZOVÁNÍ 11 4 mosazné lamely Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ , , magnetický systém s permanentními neodymovými magnety; pólová deska s příčným pólováním, pólová rozteč 15 mm (11 mm ocel a 4 mm mosaz); tuhá a stabilní konstrukce upínače; vodotěsná pólová deska. frézování; hoblování; vrtání; broušení. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 26

27 NEOMILL 2 PERMANENTNÍ UPÍNAČE H L W Vysoce účinný zdvojený magnetický obvod s neodymovými magnety dává těmto upínačům mimořádně velkou upínací sílu. Jsou vhodné i pro ty nejobtížnější obráběcí operace jakými jsou frézování, hoblování, nebo vrtání. Ocelová základna a konstrukce pólové desky zajišťují vysokou tuhost a stabilitu magnetu. Řešení magnetického systému a pólové desky vede ke koncentraci postranních siločar do upínaného obrobku. Na požádání lze dodat upínač s pólovými nástavci pro možnost obrábění skrz obrobek (tato metoda minimalizuje nebezpečí poškození pólové desky). FRÉZOVÁNÍ 11 4 lamely z nerezové oceli Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ , , magnetický systém s permanentními neodymovými magnety; pólová deska s příčným pólováním, pólová rozteč 15 mm (11 mm ocel a 4 mm nerezová ocel); tuhá a stabilní konstrukce upínače; vodotěsná pólová deska. frézování; hoblování; vrtání; broušení. UPÍNACÍ SÍLA JE ZÁVISLÁ: na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování, povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 27

28 NEOPOWER PERMANENTNÍ UPÍNAČE L W H Kód L /mm/ W /mm/ H /mm/ Hmotnost /kg/ 240 X ,0 280 X ,0 320 X ,5 600 X ,0 Magnetický upínač Neopower nabízí nejvyšší možnou upínací sílu mezi permanentními magnetickými upínači. Jeho další výhodou je široká řada příslušenství pro rozšíření možností upnutí obrobku. Obrobek je tak skvěle přístupný, což umožňuje nastavení několika obráběcích operací najednou a to při zachování vysoké přesnosti obrábění. Neopower je dodáván standardně se zapínáním ručním pomocí přepínací páky. Na požádání však dodáváme i se zapínáním pneumatickým. Upínač o rozměrech 300 x 300 mm udrží až 10 tun. magnetický systém s permanentními neodymovými magnety; pólová deska s příčným pólováním, pólová rozteč 19 mm (15 mm ocel a 4 mm epoxy); tuhá a stabilní konstrukce upínače; vodotěsná pólová deska; příslušenství pro maximální všestrannost; stavebnicový systém umožňuje získat neomezenou upínací plochu. FRÉZOVÁNÍ UKÁZKY MOŽNÉHO POUŽITÍ Frézování ploch: Dílec je založen bočními a koncovými dorazy Frézování ploch a kapes: Postranní posuvné dorazové lišty s M8 (závity) T-drážkami Upínání nepravidelných obrobků: Postranní posuvné dorazové lišty Ohraňování a frézování obrysů: Pólové nástavce, odnímatelné frézování; hoblování; vrtání. PŘÍSLUŠENSTVÍ: Dorazové lišty s drážkami Na požádání dodáváme dorazové lišty s drážkami. Běžná poloha postranních dorazů je příčně k pólování upínače. Do drážek mohou být zasunuty ocelové lamelové bloky. Rychle a jednoduše tak upínač osadíte lamelovým roštem například pro vrtání. Zmíněné bloky o průřezu mm jsou vyrobeny z magneticky měkké oceli a mohou být snadno vyrobeny i uživatelem. Dorazové lišty s T-drážkami Na požádání dodáváme magnetickou desku s dorazovými lištami a pólovými deskami na T-drážky. To rozšiřuje možnosti upínače o pomocná zařízení a přípravky k upínání. Je možno dodat také pólovou desku s mosazí UPÍNACÍ SÍLA JE ZÁVISLÁ Na druhu a jakosti materiálu; na velikosti, tvaru, síle a tepelném zpracování povrchu obráběné součásti; na velikosti vzduchové mezery mezi obráběnou součástí a upínací plochou upínače; klesá se vzrůstajícím množstvím legur a s rostoucí drsností a křivostí obráběné součásti. 28

29 TURBOMILL ELEKTROPERMANENTNÍ UPÍNAČE Plně demagnetizovaný kompensovaný systém: nabíjení jednoduchým impulsem elektrického proudu; odmagnetování střídavými impulsy proudu, čímž je dosaženo kompletní demagnetizace jak magnetu, tak obrobku. Upínače Turbomill vyrábíme ve dvou konstrukčních variantách: 1. v provedení ČTVERCOVÝCH PÓLŮ šachovnicového tvaru; 2. v provedení PODÉLNÝCH PÓLŮ obdélníkového tvaru. Díky stabilní konstrukci se upínače Turbomill nedeformují a jsou rozměrově stabilní. Vodotěsnost upínačů můžeme 100% garantovat. Upínače Turbomill nabízejí to nejlepší řešení pro frézovací operace. Magnetické upínače Turbomill jsou permanentními magnety, které jsou aktivovány a deaktivovány impulsy elektrického proudu. Hlavní přednosti jsou: bezpečnost - magnetická energie nemůže být ztracena při výpadku proudu; vysoký výkon - dosažen použitím nejvýkonnějších magnetických materiálů; přesnost a dlouhá životnost - žádné pohyblivé součástky; ekologie - žádný nepřetržitý příkon el. energie. FRÉZOVÁNÍ PROVEDENÍ ČTVERCOVÝCH PÓLŮ ŠA- CHOVNICOVÉHO TVARU PŘÍSLUŠENSTVÍ: Tloušťka 50 mm; quick -rychlý konektor; dorazy na 2 stranách; vývod kabelu na dlouhé straně; pancéřovaný kabel 3 m délka; 4 upínky pro magnetickou desku; provedení pro napětí 400 V. VOLITELNÉ DOPLŇKY, ÚPRAVY: Jiné umístění vývodu na magnetu; rychloupínací bajonetový konektor; průchozí díry pro přichycení magnetu; jiné vstupní napětí; pohyblivé póly. TURBOMILL 50-SQ Takto upořádané póly v magnetickém upínači jsou nejlépe využitelné při obrábění středních dílců, jako například forem. Čtvercové póly jsou uspořádané šachovnicově se střídavým magnetickým pólováním. Důraz je kladen na co největší magnetickou plochu upínače k získání vysoké upínací síly. Obsah nemagnetických ploch je eliminován na nejnižší možnou míru. Je vhodný pro hrubé, nerovnoměrné obrobky, ačkoliv se jedná o magnet s nízkým magnetickým polem. vhodné pro střední dílce, formy a podobně pětistranné obrábění frézování, vrtání, tvarování na velkých formách obrábění ingotů, bloků, rámů, atd. Ocelové čtvercové póly 50 x 50 mm; 10 mm epoxidový izolant. Minimální síla obrobku k dosažení optimální upínací síly: 12 mm 29

30 TURBOMILL ELEKTROPERMANENTNÍ UPÍNAČE Maximální koncentrace magnetického toku Nové provedení s označením NS přináší aktivně orientované póly upínače. Pomocí této technologie jsme snížili výšku magnetického toku při zachování upínací síly. Magnetický tok je orientován pouze do prostoru upínací plochy magnetu. Není nepříznivě ovlivňován nástroj, ani okolí upínače. Nespornou výhodou podélných pólů je velká variabilita při použití pólových nástavců. Pólové nástavce mohou být různých tvarů a rozmístění. TURBOMILL 18 TURBOMILL 25 PROVEDENÍ PODÉLNÝCH PÓLŮ OBDÉL- NÍKOVÉHO TVARU. Takto uspořádané póly v magnetickém upínači nabízí maximální využití magnetické upínací síly. Systém WALMAG MAGNETICS se liší od jiných elektropermanentních systémů svou unikátní konstrukcí. Díky nepřerušeným pólům dochází k maximální koncentraci magnetického toku do obrobku. Systém tak dosahuje upínacích hodnot až 17 kg/cm 2. TURBOMILL 18 Díky provedení plného odmagnetování, tento magnet umožňuje dosáhnout nejnižší možné úrovně zbytkového magnetismu. Minimální síla obrobku k dosažení optimální upínací síly: 9 mm frézování a vrtání od středně velkých dílců pro velké plechy a frézovací operace středního zatížení. tloušťka 80 mm; šířka pólu 18 mm; 10 mm epoxidový izolant. TURBOMILL 25 Minimální síla obrobku k dosažení optimální upínací síly: 12 mm vhodný pro střední dílce, formy a podobně. FRÉZOVÁNÍ PŘÍSLUŠENSTVÍ: dorazy na 2 stranách; vývod kabelu na dlouhé straně; pancéřovaný kabel 3 m délka; 4 upínky pro magnetickou desku; provedení pro napětí 400 V. VOLITELNÉ DOPLŇKY, ÚPRAVY: jiné umístění vývodu na magnetu; rychloupínací bajonetový konektor; otvory pro pólové nástavce; průchozí díry pro přichycení magnetu; jiné vstupní napětí. TURBOMILL 40 NS tloušťka 80 mm; šířka pólu 25 mm; X mm epoxidový izolant. TURBOMILL 40 NS Kompensovaný systém k dosažení nejvyššího upínacího výkonu určen k většině náročných obráběcích operací. Minimální síla obrobku k dosažení optimální upínací síly: 20 mm pětistranné obrábění frézování, vrtání, tvarování na velkých formách, obrábění ingotů, velkých bloků, desek, rámů. tloušťka 80 mm; šířka pólu 40 mm; 16 mm epoxidový izolant. 30

31 OVLÁDACÍ JEDNOTKY B BUR BUR 10 BUR 10 TURBOMILL BUR 10 BUR BUR 10 BUR 10 BUR 10 BFR BUR 10 BUR 10 BUR BUR 10 BUR 10 BFR 10 BRF 10 BUR BUR 10 BUR 10 BFR 10 BUR 20 BUR 20 A 990 BUR 10 BFR 10 BUR 20 BUR 20 BUR 20 BUR BUR 10 BFR 10 BUR 20 BUR 20 BUR 30 BUR BUR 10 BFR 10 BUR 20 BUR 20 BUR 30 BUR BUR 10 BFR 10 BUR 20 BUR 20 BUR 30 BUR BUR 10 BUR 20 BUR 20 BUR 30 BUR 30 BUR BUR 10 BUR 20 BUR BUR 20 BUR 30 BUR 30 BUR 30 BUR BUR 30 BUR 30 BUR 40 BUR BUR 30 BUR 30 BUR 40 BUR 50 B BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 TURBOMILL BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BFR BUR-FR10 BUR-FR10 BUR-FR10 BFR BUR-FR10 BUR-FR10 BFR10 BFR10 A 1061 BUR-FR10 BUR-FR10 BFR10 BUR-FR BUR-FR10 BUR-FR10 BFR10 BUR-FR BUR-FR10 BFR10 BFR10 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR BFR10 BUR-FR20 BUR-FR BFR10 BUR-FR20 BUR-FR BUR-FR20 BUR-FR20 BUR-FR30 B BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 TURBOMILL 40B 570 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BFR BUR-FR10 BUR-FR10 BUR-FR10 BFR10 BFR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BFR10 BUR-FR20 BUR-FR20 A 1130 BUR-FR10 BUR-FR10 BFR10 BFR10 BUR-FR20 BUR-FR BUR-FR10 BUR-FR10 BFR10 BUR-FR20 BUR-FR20 BUR-FR BUR-FR10 BFR10 BFR10 BUR-FR20 BUR-FR20 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR20 BUR-FR20 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR20 BUR-FR30 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR20 BUR-FR30 BUR-FR30 TURBOMILL 40NS B BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BFR10 A 1018 BUR-FR10 BUR-FR10 BUR-FR10 BFR BUR-FR10 BUR-FR10 BFR10 BFR BUR-FR10 BUR-FR10 BFR10 BUR-FR BUR-FR10 BFR10 BFR10 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR BUR-FR10 BFR10 BUR-FR20 BUR-FR BFR10 BUR-FR20 BUR-FR20 BUR-FR30 TURBOMILL 50 B BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 A 920 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR20 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR20 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR20 BUR-FR20 BUR-FR BUR-FR10 BUR-FR10 BUR-FR10 BUR-FR20 BUR-FR20 BUR-FR20 Všechny stoly typu TURBOMILL jsou obrobeny z jednoho kusu masivního ocelového bloku. Výsledkem je nejvyšší tuhost a magnetická efektivita. Dalšími výhodami je vyšší přesnost a mnohem delší životnost magnetického upínače. Všechny upínače TURBOMILL jsou 100% vodotěsné. Ovládací jednotky Ovládací jednotky jsou specielně navržené a vyvinuté pro úplnou magnetizaci a následné odmagnetování upínače a obrobku. Abychom ulehčili život našim uživatelům, nabízíme spolehlivou, ekonomickou, bezpečnou a více funkční ovládací jednotku. Nová extrémně stabilní elektronika systému zaručuje ovládání elektrického proudu k dosažení optimální magnetizace a odmagnetování. Ochranný spínač mezi magnetickým upínačem a strojem zabraňuje spuštění obrábění, pokud není upínač dostatečně zmagnetován. Grafické vyobrazení níže ukazuje podrobnosti o výkonu v různých podmínkách % 90% 80% 70% ELEKTROPERMANENTNÍ UPÍNAČE MAGNETICKÁ SÍLA 0,10,2 0,30,4 0,5 TURBOMILL Porovnání upínací síly Magnetická síla vs. Vzduchová mezera (mm) VZDUCHOVÁ MEZERA (mm) Koeficient upínací síly vs. Výška pólových nástavců (mm) MAGNETICKÁ SÍLA TM - 50-SQ TM - 40 TM ,60,7 0,80,9 1,0 TM - 40 FRÉZOVÁNÍ Specifikace dostupného standardního rozměru, potřebnou kontrolní jednotku a počet doplňkových pohyblivých pólových nástavců. 60% TM - 50-SQ TM % VZDUCHOVÁ MEZERA (mm) 31

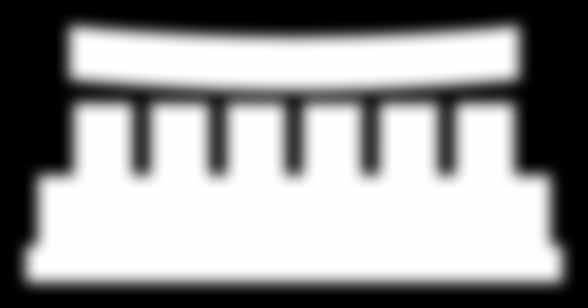

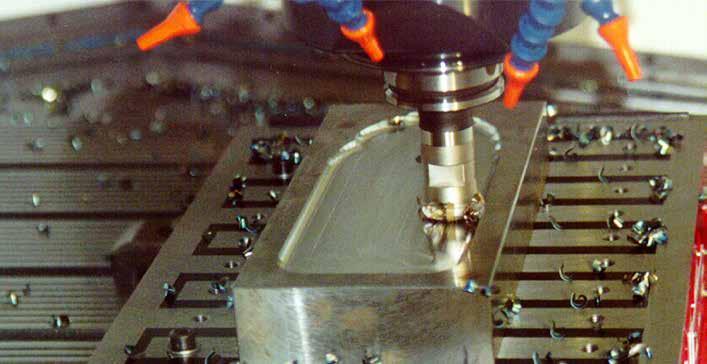

32 TURBOMILL PÓLOVÉ NÁSTAVCE ELEKTROPERMANENTNÍ UPÍNAČE obrobek obrobek Výhody WALMAG MAGNETICS Možnost komunikace mezi NC ovládáním stroje a ovládací jednotkou magnetu díky našemu RS232 konektoru. Možnost vestavby do centrálního ovládání stroje. CE certifikace. Provedeni ovládací jednotky: karta, nebo systém v boxu. Výstupní konektory Rychlé připojení kabelu při zajištění vodotěsnosti umístění přívodního konektoru s krabičkou na přední nebo zadní straně upínače. FRÉZOVÁNÍ Posuvné pólové nástavce Posuvné póly kompenzují nepravidelnosti obrobku, jako například různou tloušťku obrobku, nebo nerovnosti povrchu. Zabraňují deformaci obrobku a zaručují rovnost a rovinnost. Montáž je jednoduchá a může být provedena pomocí dvou pozičních kolíčků. Obsluha má možnost odejmut pólové nástavce snadno za pomoci šroubováku. Pólové nástavce pevné Pólové nástavce umožní podložení obrobku, což dovolí veškeré možné obrábění kusu z pěti stran na jednu upínací operaci. V malosériových výrobách je možno použít bloky ploché oceli, které nahradí délku pólů. Obráběcí operace tak mohou být prováděny bez obav z poškození povrchu magnetického upínače. 32

33 NEOSPARK PERMANENTNÍ UPÍNAČE ocel 1,4 mm C L mosaz 0,5 mm 5 mm 11,5 mm Kód L /mm/ W /mm/ C /mm/ H /mm/ Hmotnost /kg/ W H Nízká konstrukční výška předurčuje permanentní upínač Neospark k využití při elektroerozivním obrábění, kde je pracovní zdvih strojů velmi malý. Nízké magnetické pole zamezuje ovlivnění práce elektrody. Velmi dobré uplatnění nachází upínač díky svým rozměrům také při broušení a jako součást pomocných přípravků. Nízké magnetické pole zamezuje ovlivnění práce elektrody. magnetický systém s permanentními neodymovými magnety; pólová deska upínače s příčným pólováním: pólová rozteč 1,9 mm (1,4 mm ocel a 0,5 mm mosaz); vodotěsná pólová deska; nízké magnetické pole s vysokou indukcí; konstrukce a provedení umožňuje ponořit upínač do dielektrické kapaliny. elektroerozivní obrábění; broušení velmi drobných a tenkých dílců. EDM + BROUŠENÍ 33

34 STOLNÍ ODMAGNETOVAČE DM ODMAGNETOVAČE Výhody jsou následující: Nízký odběr energie v režimu stand-by; vysokou kvalitu odmagnetování. Stolní odmagnetovače mají široké využití. Naše nová řada dbá na úsporný provoz. Dokáže samočinně přizpůsobit výšku odmagnetovacího pole podle potřeby a velikosti obrobku. To přináší eliminaci provozních nákladů. Princip činnosti spočívá ve vytvoření demagnetizačního pole, které se samo přizpůsobuje zbytkovému magnetismu, tvaru a velikosti obrobku. Zdvojená cívka s neomezeným pracovním cyklem zaručuje vysokou kvalitu odmagnetování a dlouhou životnost. Inovovaný typ DEM-4 EASY LOGIC s demagnetizačním polem sahajícím až 40 mm nad pracovní plochu, zaručí rychlou demagnetizaci i masivních obrobků. samočinná regulace výkonu; úsporný provoz; vysoké demagnetizační pole; napětí 220V; speciální provedení 110V. PŘÍSLUŠENSTVÍ L demagnetizace nástrojů; demagnetizace součástek; demagnetizace a obrobků. W H Kód Typ Rozměry [mm] L W H Napájecí napětí [V] Příkon [W] Pracovní cyklus [%] Třída ochrany [IP] Max. šířka obrobku [mm] Max.síla odmag.pole [A/m] DM , DM DM DEM-4 EASY LOGIC Hmotnost [kg] 34

35 RUČNÍ ODMAGNETOVAČ HD ODMAGNETOVAČE Ruční odmagnetovač je určen pro mobilní a rychlý způsob demagnetizace. Uplatnění nachází tam, kde není možné použít stolního či tunelového odmagnetovače, jako například: větší dílce, části strojů, forem a podobně. Ruční odmagnetovač je lehký a snadno ovladatelný. větší dílce; části s trojů; formy. Kód HD-1 HD-2 kat. číslo aktivní odmagnetovací plocha 105 x 75 mm 105 x 95 mm napájecí napětí 220 až 240 V / 50 Hz 220 až 240 V / 50 Hz příkon 300 VA (50% pracovní cyklus) 350 VA (50% pracovní cyklus) odmagnetovací pole max A/m max A/m aktivní hloubka magnet. pole max. 20 mm max. 40 mm hmotnost 1,9 kg 2,2 kg TUNELOVÝ ODMAGNETOVAČ PŘÍSLUŠENSTVÍ Díky svému rozměru a demagnetizačnímu výkonu je vhodný především pro demagnetizaci rozměrných dílců a obrobků jako jsou formy, ložiska, hřídele a podobně. K začlenění k dopravnímu pásu v automatizovaných provozech. Možnost dodávky v odlišných rozměrech a napájení na poptání. Kód Popis Tunelový odmagnetovač TDM-1 velikost otvoru 180 x 180 mm, 220 V / 50 až 60 Hz Tunelový odmagnetovač TDM-2 velikost otvoru 255 x 255 mm, 220 V / 50 až 60 Hz Tunelový odmagnetovač TDM-4 velikost otvoru 460 x 465 mm, 220 V / 50 až 60 Hz Tunelový odmagnetovač TDM-5 velikost otvoru 600 x 420 mm, 220 V / 50 až 60 Hz 35

36 GAUS INDIKÁTOR MĚŘIČE ZBYTKOVÉHO MAGNETIZMU DIGITÁLNÍ GAUSSMETR POPIS: měřící rozsah 0 až 999 Gauss; indikace magnetické polarity; přisvětlení displeje; rozměr mm; baterie 9 VDC; životnost baterie 72 hodin nepřetržitého provozu, několik měsíců při běžném používání. PŘÍSLUŠENSTVÍ 36

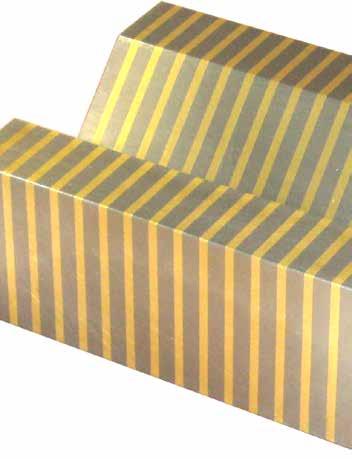

37 LAMELOVÉ BLOKY KOMPONENTY PÁJENÉ STŘÍBREM W Kód L Lamelové bloky - příčné Rozměry (L x W x H) /mm/ x 75 x x 100 x x 150 x x 200 x x 250 x x 75 x x 100 x x 150 x x 200 x x 250 x x 75 x x 100 x x 75 x x 100 x x 75 x x 100 x x 75 x x 100 x x 150 x x 200 x x 250 x 25 H WALMAG MAGNETICS dodává lamelové bloky a přídavné pólové desky jako příslušenství obdélníkových a kruhových upínačů. Tato příslušenství výrazně rozšiřují využitelnost upínače. Usazeny na něm mohou být volně či s mechanickým zajištěním. Se standardním upínačem pak můžeme bez zásahu do jeho konstrukce upínat i dílce nepravidelného tvaru. Lamelové bloky a přídavné pólové desky WALMAG MAGNETICS nejsou samy o sobě magnetické, magnetický tok pouze vedou. Jejich výhodou je možnost obrábění více dílců v jednom nastavovacím čase, bez nutnosti odepnutí a usazování. Jsou složené z jemných ocelových lamel o síle 3 mm a dělené mosaznými lamelami o síle 1 mm. Na přání jsou možné i jiné pólové rozteče (4+2). Tato příslušenství se umísťují na pólovou desku magnetického upínače. Po jeho zapnutí je magnetický tok vyváděn přes přídavné zařízení. Mohou posloužit také jako postranní podpora, pokud styčná plocha s upínačem nestačí na udržení vysokého obrobku týká se to hlavně dutých tenkostěnných komponentů. Navíc se bloky mohou použít jako redukční deska s jemnými póly pro upnutí malých komponentů, pro které jsou pólové díly základního upínače příliš široké. Lamelové bloky a přídavné pólové desky jsou vysoce stabilní díky zvláštnímu výrobnímu postupu pájení stříbrem. Protože lamelové bloky nejsou spojeny svorníky ani šrouby, mohou se bloky dále opracovat a přizpůsobit Vaší potřebě. Technologie výroby lamel, lamelových bloků a desek WALMAG MAGNETICS dovoluje sestrojit upínací zařízení jakéhokoli tvaru a rozměru. PŘÍSLUŠENSTVÍ Lamelové bloky - podélné Kód Rozměry (L x W x H) / mm/ x 75 x x 75 x x 100 x x 100 x 40 37

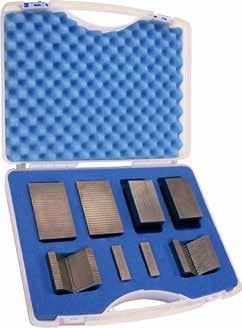

38 LAMELOVÉ BLOKY KOMPONENTY PÁJENÉ STŘÍBREM PRAKTICKÝ KUFŘÍK Kód Plastový kufřík s měkkou výstelkou obsahuje čtyři páry nejběžněji používaných lamelových bloků. PRISMATICKÉ BLOKY Kód Rozměry ( xw x H) /mm/ Obsah x 85 x 25 1 pár PŘÍSLUŠENSTVÍ PŘÍDAVNÉ PÓLOVÉ DESKY KRUHOVÉ Kód Průměr D /mm/

39 MAGNETICKÉ OBRÁBĚCÍ SYSTÉMY MAGNETICKÉ BLOKY PŘEPÍNACÍ MAGNETICKÁ PRIZMATA Magnetická prismata jsou dodávána se třemi aktivními magnetickým plochami. Přepínací mechanismus je v provedení, které umožňuje ponoření do chladicí kapaliny nebo dielektrika. Řady spárovaných přepínacích magnetických prismat W jsou broušeny na vysokou přesnost v s tolerancí 0,005 mm. BLOK MB100 magnetické upínací plochy; pět prismat; čtyři magnetické upínací plochy; malá konstrukční výška; plocha naproti přepínání. V V W magnetické upínací plochy; nízká konstrukční plocha; plocha naproti přepínání. PŘÍSLUŠENSTVÍ V W magnetické upínací plochy; nízká konstrukční plocha; plocha naproti přepínání; povrch tvrzen na RC Kód Pár Tvrzené Délka /mm/ Šířka / mm/ Výška / mm/ Max 0 / mm/ Přesnost / mm/ Hmotnost / kg/ BLOCV ,025 7,5 V ,01 1,4 V HRC ,005 4 V ,01 5,9 W x HRC ,005 8 W x ,01 11,8 39

40

41

42

43

44 MAGNETICKÉ OBRÁBĚCÍ SYSTÉMY plus.google..com/ /post WALMAG MAGNETICS s.r.o., Hulínská 1799/ Kroměříž, CZ tel.: fax:
