VYVRTÁVÁNÍ. Výroba otvorů

Rozměr: px
Začít zobrazení ze stránky:

Download "VYVRTÁVÁNÍ. Výroba otvorů"

Transkript

1 Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r v návaznosti na platnost norem. Zákaz šíření a modifikace těchto materiálů. Děkuji Ing. D. Kavková Výroba otvorů VYVRTÁVÁNÍ

2 Princip zvětšování otvorů - předobrobených - otvorů předlitých či předkovaných stroje - vyvrtávačky nástroje - vyvrtávací nože

3 Kinematika hlavní pohyb rotační - nástroj vedlejší posuvový pohyb ve směru osy - pracovní stůl s obrobkem - pracovní vřeteno stroje

4 Nástroje vyvrtávací nůž upínán do vyvrtávací tyče vyvrtávací hlavy vyvrtávacího ramena

5 Vyvrtávací tyče rozdělení dle počtu nožů - jednobřité (obrábění na čisto) - vícebřité (hrubování) rozdělení dle upnutí tyče - letmé (krátké neprůchozí díry) - opřené (větší tuhost, průchozí díry)

6 Vyvrtávací tyče vyvrtávací tyč s nástavcem

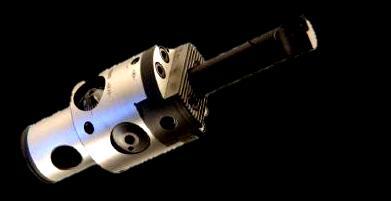

7 Vyvrtávací hlava

8 Vyvrtávací hlava univerzální 1 výměnná upínací stopka 2 zastavovací tyč 3 spojka 4 brzdící kroužek 5 těleso 6 šroub 7 saně 8 šnek se stupnicí

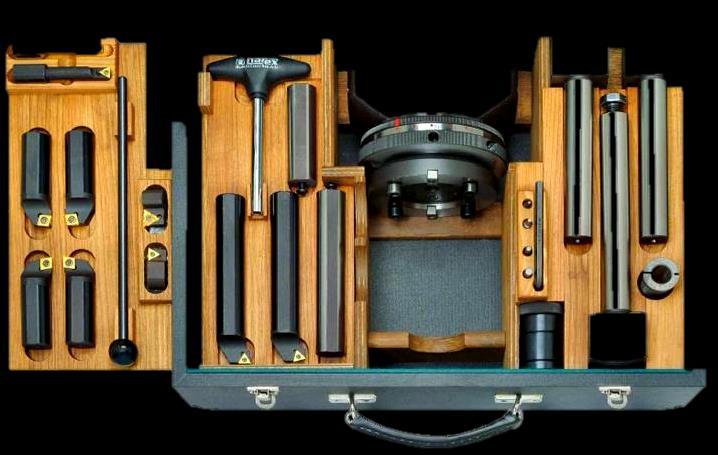

9 Vyvrtávací souprava

10 Vyvrtávací hlava - použití vyvrtávání krátkých přesných děr zarovnání předního i zadního čela díry vnitřní a vnější zapichování obrábění vnější válcové i kuželové plochy vyvrtávání kuželového otvoru řezání závitu

11 Příklad použití

12 Hlava z Al slitiny rozsah vyvrtávání ø ( ) mm přesnost nastavení 0,01 mm max. otáčky min -1 zvláštní povrchová úprava vnitřní přívod chladící kapaliny k místu řezu

13 Vyvrtávací hlava - DigiBore vyvrtávání na čisto rozsah ø (3 až 208)mm přesnost nastavení 0,002 mm max. otáčky min -1 automatické vyvažování vnitřní přívod chladící kapaliny

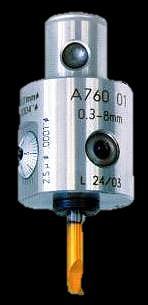

14 Hlava malých rozměrů jemné vyvrtávání otvorů o ø (0,3 až 8) mm rozlišení seřízení průměru 2,5 μm

15 Vyvrtávací hlava s automatickým vyvažováním rozsah vyvrtávání - ø (24,5 až 205)mm přesnost nastavení 0,002 mm / průměr max. otáčky min -1 vnitřní přívod chladící kapaliny k místu řezu

16 Hlava s mikropřesností rozsah ø (3 až 102) mm přesnost 0,002 mm vnitřní přívod chladící kapaliny

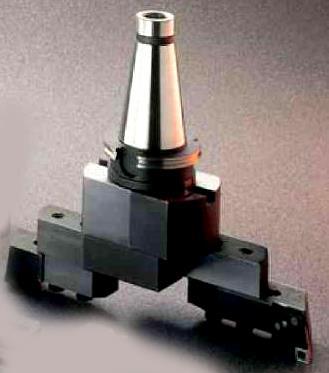

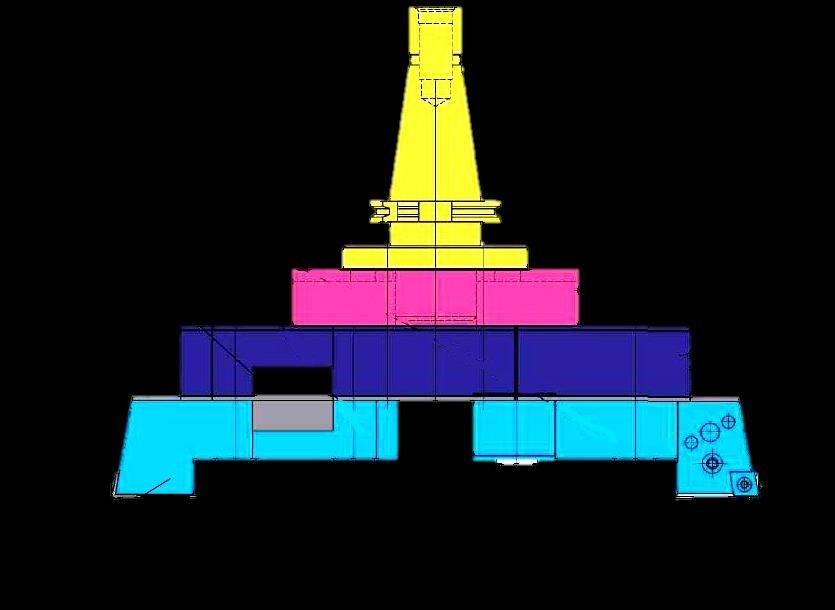

17 Vyvrtávací ramena 1...těleso 2 rameno 3 nože stopka

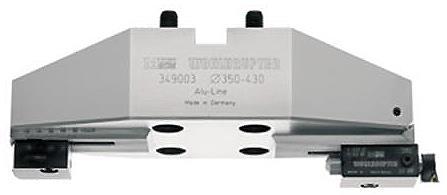

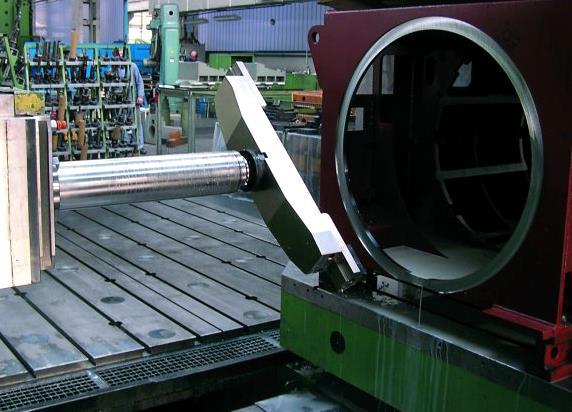

18 Vyvrtávací hliníková ramena rozsah ø (200 až 1 020)mm hrubování s obráběním načisto v jedné operaci s jakostí až IT6 možnost přesného doseřízení nástroje na stroji pomocí nonia přesnost nastavení 0,002 mm max. otáčky min -1

19 Příklad použití

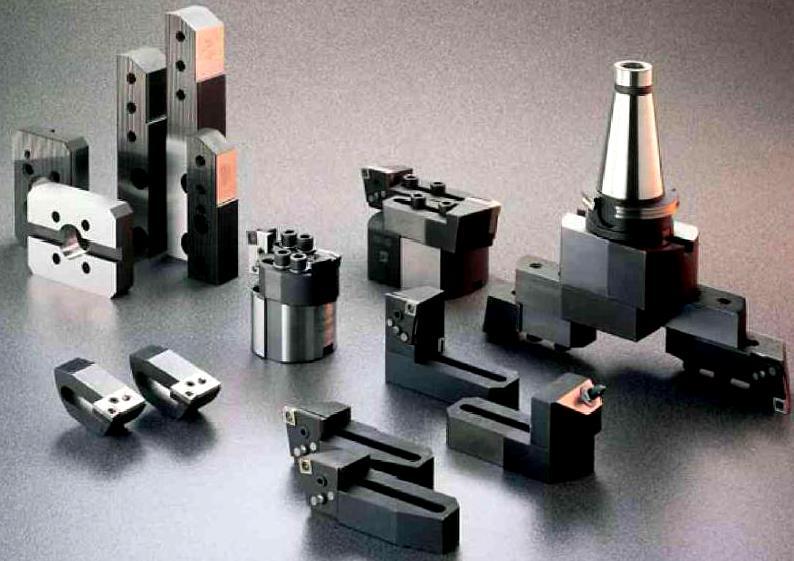

20 Stavebnicové nástroje

21 Stavitelné vyvrtávací nástroje ø (25 až 131) mm ø (130 až 310) mm ø (19,9 až 144) mm přesnost - μm

22 Multifunkční nástroj umožňuje sloučení tří operací - vrtání z plna, vyvrtávání, soustružení

23 Multifunkční nástroj

24 Význačné vlastnosti minimalizace počtu potřebných nástrojů pro jednu operaci snížení počtu programových kroků zkrácení potřebného programovacího a seřizovacího času snížení počtu skladových položek a tím i skladovacích nákladů rozsah vrtání zplna ød = (8 až 20) mm

25 Vyvrtávačky univerzální stroje - vrtání, vyvrtávání, frézování, obrábění většinou nerotačních obrobků s větším počtem rovnoběžných či kolmých děr s přesnými roztečemi druhy - vodorovné (stolové, deskové) - souřadnicové (jedno či dvoustojanové) - na jemné vyvrtávání - speciální

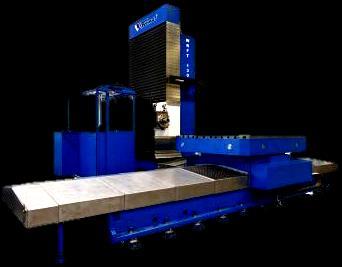

26 Vodorovná vyvrtávačka stolová

27 Vodorovná vyvrtávačka stolová universální obráběcí stroj s řadou přídavných zařízení mnoho různých operací malosériová výroba

28 Horizontální vyvrtávačka stolová souvisle řízený vodorovný frézovací a vyvrtávací stroj křížové uspořádání loží podélně přestavitelný stojan výsuvné vřeteno příčně přestavitelný otočným stůl

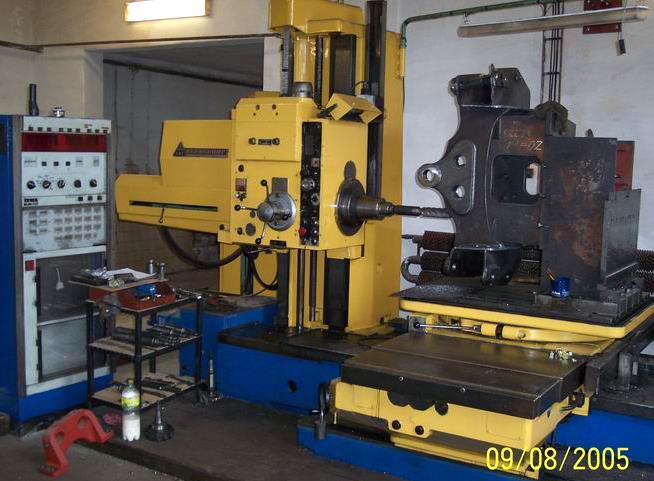

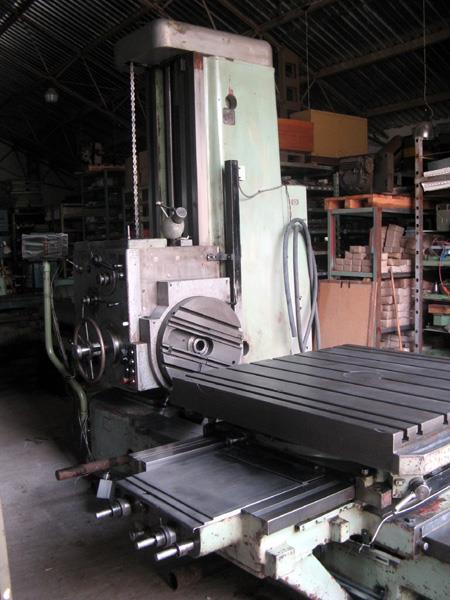

29 Vodorovná vyvrtávačka stolová

30 Vodorovná vyvrtávačka stolová

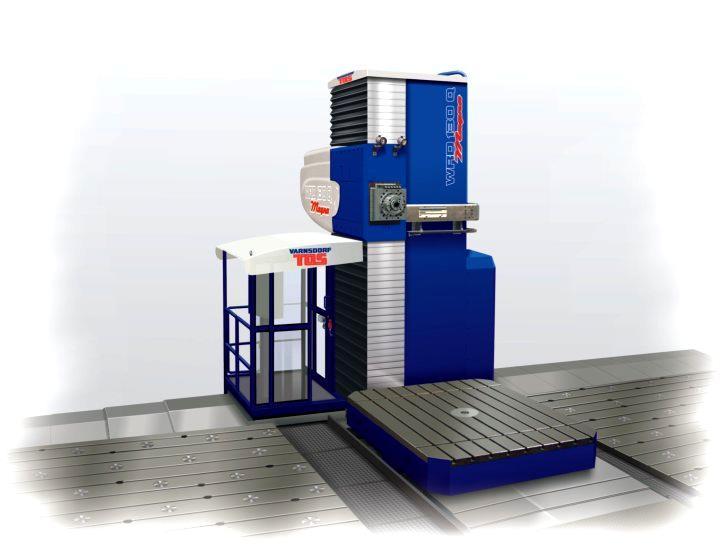

31 Horizontální vyvrtávačka desková stroj pro přesné a vysoce produktivní souřadnicové vrtání, vyvrtávání, frézování a řezání závitů obrobky velkých rozměrů i hmotností nebo prostorově členité obrobky z litiny, ocelolitiny a oceli

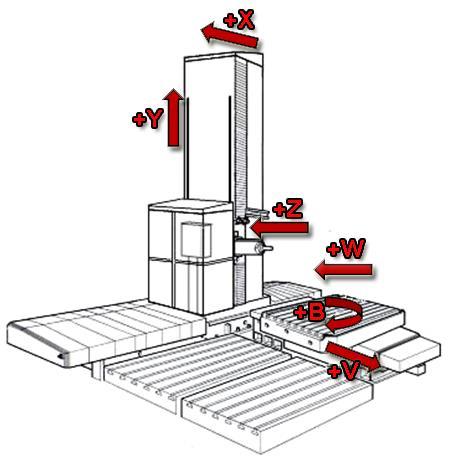

32 Horizontální desková vyvrtávačka stroj s výsuvným smykadlem a výsuvným pracovním vřetenem souvisle řízené čtyři osy (X, Y, Z, W) přídavný otočný stůl - další dvě osy (V, B)

33 Desková vyvrtávačka vřeteník stejně jako stolová vyvrtávačka stojan se může pohybovat příčně nemá pracovní stůl použití pro vyvrtávání děr do těžkých rozměrných obrobků

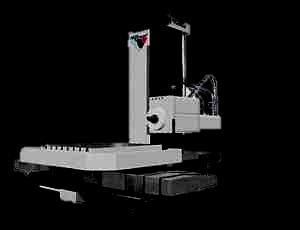

34 Desková vyvrtávačka CNC vyvrtávačka

35 Desková vyvrtávačka

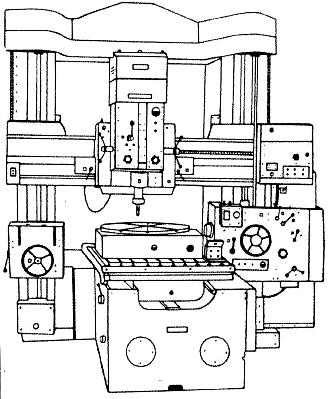

36 Souřadnicová vyvrtávačka přesné otvory a rozteče použití - měřidla, přípravky, přesné obrobky přesnost děr IT (2 až 5) obvykle CNC řízení

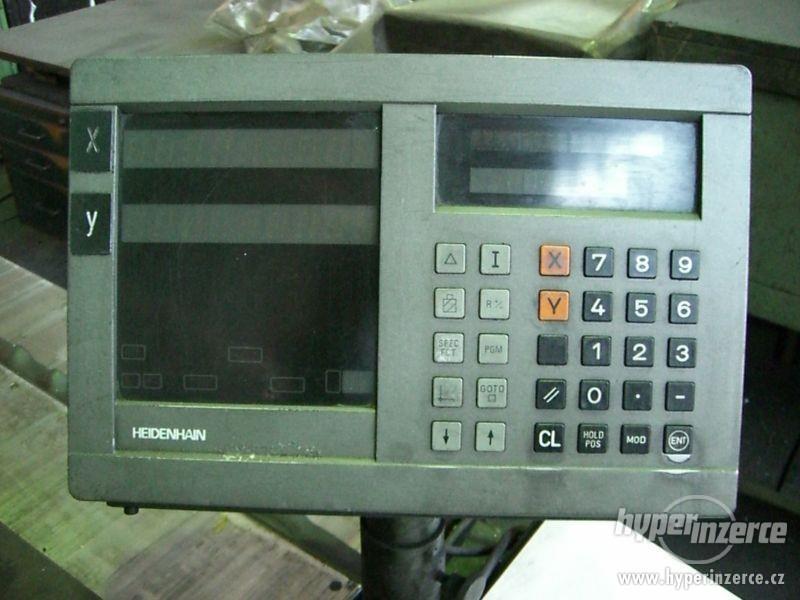

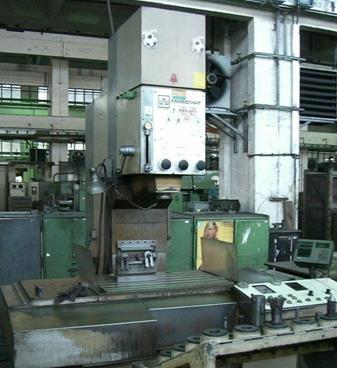

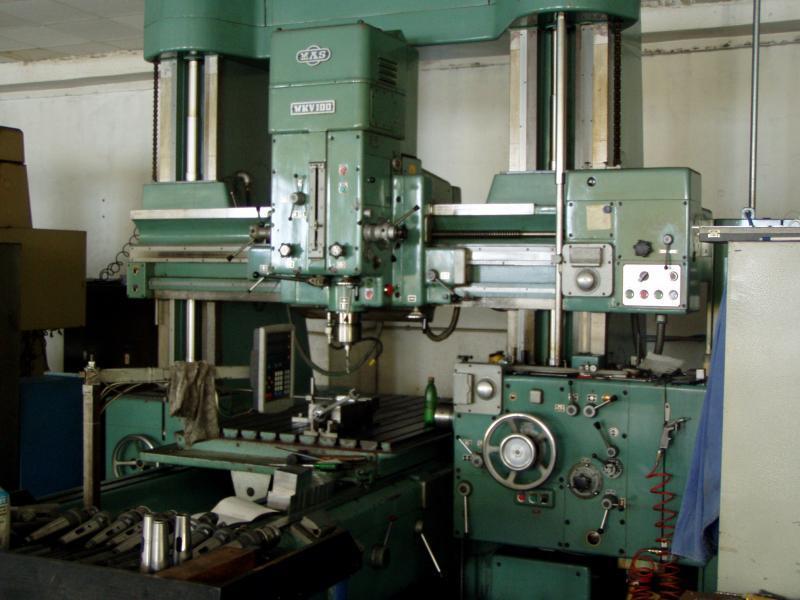

37 Souřadnicová vyvrtávačka

38 Souřadnicová vyvrtávačka

39 Souřadnicová vyvrtávačka

40 Vodorovná vyvrtávačka stolová

41 Modernizace vodorovných vyvrtávaček vodorovná vyvrtávačka WHN 13 CNC

42 Vodorovná vyvrtávačka WHN 13 CNC souvisle řízený stolový frézovací a vyvrtávací stroj ideální pro výkonné obrábění větších obrobků do 12 tun vysoký řezný výkon široké technologické využití, spolehlivost a jednoduchost obsluhy nejúspěšnější model produkce TOS Varnsdorf

43 Technické parametry WHN 13 CNC

44 Technické parametry WHN 13 CNC

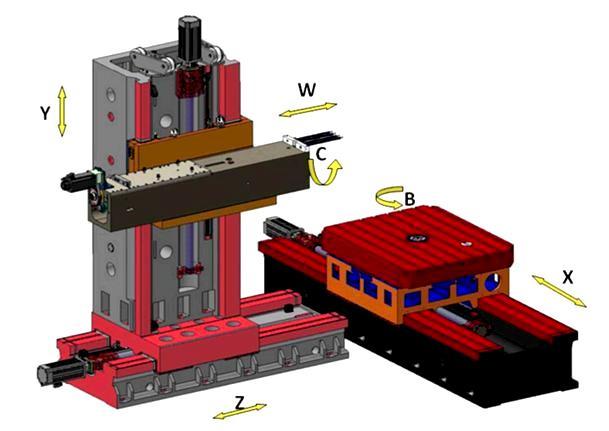

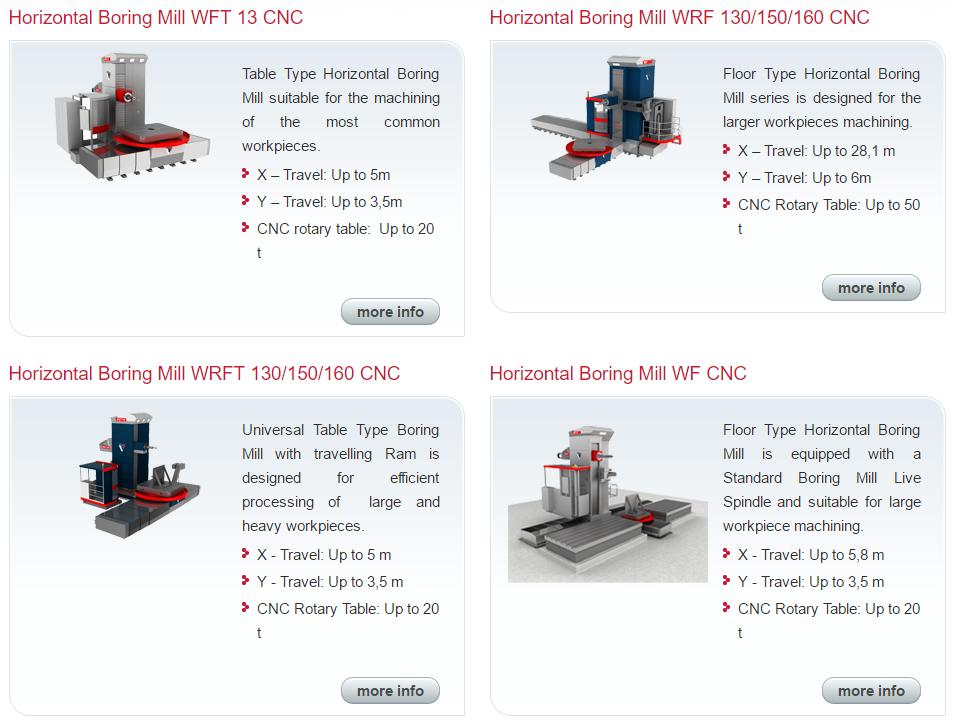

45 Horizontální vyvrtávačka WFT 13 CNC šest řízených os - čtyři lineární (X, Y, Z a W) - dvě rotační osy (B a C) Stroj poskytuje možnost současného kontinuálního obrábění ve všech osách, tj. simultánní řízení v osách X, Y, Z nebo W při současném plynulém otáčení stolu v ose B (konturování)

46 WFT 13 CNC nabízí Y w C B X Z

47 Parametry X - podélný posuv stolu Y - svislý posuv vřeteníku Z - příčný posuv stojanu W - výsuv pracovního vřetena Max. hmotnost obráběného dílu 5000 mm 2500 mm 2000 mm 730 mm 15 t

48 Práce na vyvrtávačkách

49 Zdroje e=categories&op=newindex&catid=24
