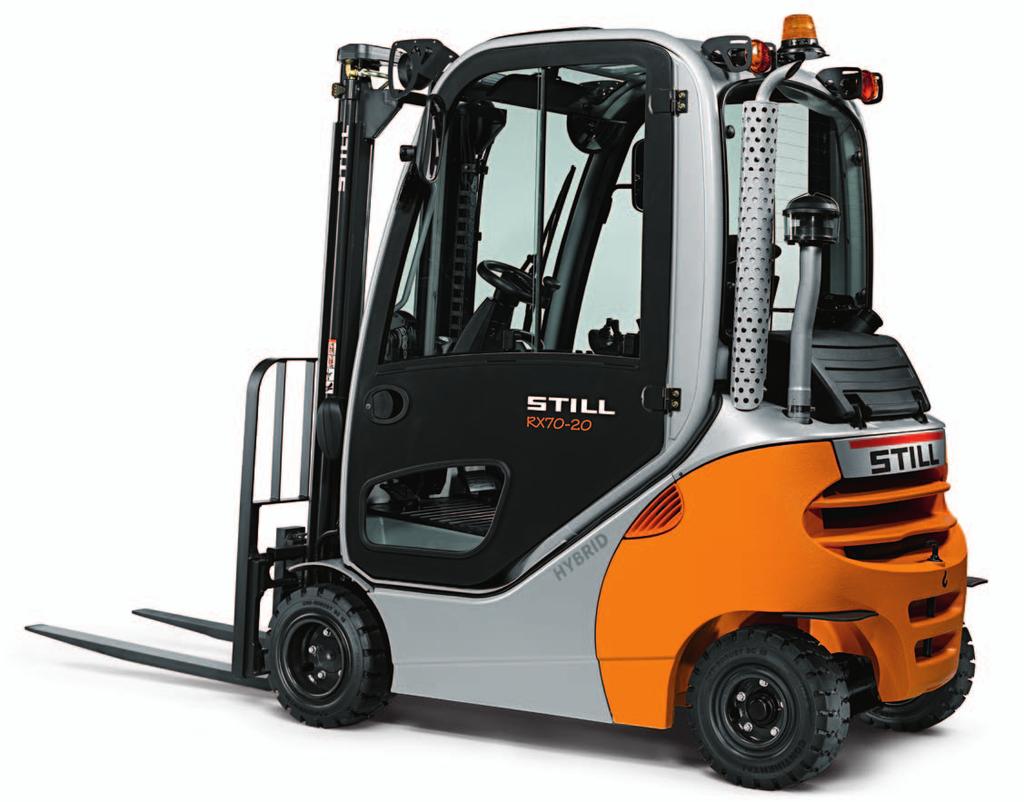

1 @ RX 70 Technická data. Dieselové a plynové vysokozdvižné vozíky. RX RX RX 70-20

2 2 RX 70 Technická data. 3 Tento typový list podle směrnice VDI 2198 uvádí pouze technické hodnoty standardního stroje. Odlišné obutí, jiná zvedací zařízení, přídavná zařízení atd. mohou způsobit odchylky od těchto hodnot. Označení Hmotnosti Kola/podvozek Základní rozměry Výkony Spalovací motor Ostatní 1.1 Výrobce STILL GmbH STILL GmbH STILL GmbH STILL GmbH STILL GmbH STILL GmbH 1.2 Typové označení výrobce RX RX T RX RX T RX RX T 1.3 Pohon elektro, nafta, benzin, plyn, elektrorozvodná síť Diesel LPG Diesel LPG Diesel LPG 1.4 Obsluha ruční, z chůze, ve stoje, sedadlo, vychystávání Sedadlo Sedadlo Sedadlo Sedadlo Sedadlo Sedadlo 1.5 Nosnost/břemeno Q kg Těžiště břemene c mm 1.8 Vzdálenost břemene x mm Rozvor kol y mm Vlastní hmotnost kg Zatížení osy s břemenem vpředu kg Zatížení osy s břemenem vzadu kg Zatížení osy bez břemene vpředu kg Zatížení osy bez břemene vzadu kg Obutí plnopryž, superelastik, vzduch, polyuretan SE SE SE SE SE SE 3.2 Velikost pneumatik, vpředu 18x7-8 18x7-8 18x7-8 18x / / Velikost pneumatik, vzadu 18x7-8 18x7-8 18x7-8 18x7-8 18x7-8 18x Kola, počet vpředu (x = poháněná) 2x 2x 2x 2x 2x 2x Kola, počet vzadu (x = poháněná) Rozchod kol, vpředu b10 mm Rozchod kol, vzadu b11 mm Naklonění zvedacího zařízení/nosiče vidlic, dopředu Naklonění zvedacího zařízení/nosiče vidlic, dozadu Výška spuštěného zvedacího zařízení h1 mm Volný zdvih h2 mm Zdvih h3 mm Výška vysunutého zvedacího zařízení h4 mm Výška nad ochrannou stříškou (kabinou) h6 mm Výška sedadla/plošiny pro řidiče h7 mm Výška spojky tažného zařízení h10 mm Celková délka l1 mm Délka včetně zadní části vidlic l2 mm Celková šířka b1 mm Tloušťka vidlic s mm Šířka vidlic e mm Délka vidlic l mm Nosič vidlic DIN 15173, třída/tvar A, B Třída II, tvar A Třída II, tvar A Třída II, tvar A Třída II, tvar A Třída II, tvar A Třída II, tvar A 4.24 Šířka nosiče vidlic b3 mm Světlost s břemenem pod zvedacím zařízením m1 mm Světlost ve středu rozvoru kol m2 mm Šířka pracovní uličky s paletou x 1200 napříč Ast mm Šířka pracovní uličky s paletou 800 x 1200 podélně Ast mm Poloměr otáčení Wa mm Nejmenší vzdálenost od středu otáčení b13 mm Rychlost jízdy s břemenem km/h Rychlost jízdy bez břemene km/h Rychlost zdvihu s břemenem m/s 0,52 0,52 0,52 0,52 0,52 0, Rychlost zdvihu bez břemene m/s 0,54 0,54 0,54 0,54 0,54 0, Rychlost spouštění s břemenem m/s 0,59 0,59 0,59 0,59 0,59 0, Rychlost spouštění bez břemene m/s 0,59 0,59 0,59 0,59 0,59 0, Tažná síla s břemenem N Tažná síla bez břemene N Stoupavost s břemenem % Stoupavost bez břemene % Doba zrychlení s břemenem s 4,9 4, ,1 5, Doba zrychlení bez břemene s 4,6 4,6 4,7 4,7 4,7 4, Provozní brzda elektrická/hydraulická elektrická/hydraulická elektrická/hydraulická elektrická/hydraulická elektrická/hydraulická elektrická/hydraulická 7.1 Výrobce motoru VW VW VW VW VW VW Typ BXT BEF BXT BEF BXT BEF 7.2 Výkon motoru dle ISO 1585 kw Jmenovité otáčky 1/min Počet válců Zdvihový objem cm³ Spotřeba paliva podle cyklu VDI l/h, kg/h 1,9*/2,0 2,1*/2,2 2,0*/2,1 2,2*/2,3 2,2*/2,3 2,3*/2,4 8.1 Způsob řízení pojezdu Stilltronic Stilltronic Stilltronic Stilltronic Stilltronic Stilltronic 8.2 Pracovní tlak pro přídavná zařízení bar Množství oleje pro přídavná zařízení l/min 8.4 Úroveň hluku, ucho řidiče db (A) Tažné zařízení, druh/typ DIN čep čep čep čep čep čep * s programem pro úsporu energie Blue-Q

3 4 Ast l6 x ± Wa h10 h2 h7 h4 h3 h1 b13 f RX 70 Technická data. nastavitelné sedadlo mm - 90 mm b12 S L x m1 m2 y e l2 rozchod kol vpředu nastavitelná vzdálenost vidlic rozchod kol vzadu RX RX RX Teleskopické zvedací zařízení Zvedací zařízení Niho Zvedací zařízení triplex Jmenovitý zdvih h3 mm Stavební výška h1 mm Volný zdvih tvar A h2 mm Volný zdvih tvar B h2 mm Maximální výška tvar A h4 mm Maximální výška tvar B h4 mm Naklonění dopředu a 3 Naklonění dozadu b 8 6 Rastr nastavení vidlic střed-střed mm 216/368/445/521/673/760 Maximální šířka B mm Celková délka L2 mm Vzdálenost břemene x mm Šířka pracovní uličky Ast mm (x1200) 3523/(800x1200) 3727 (x1200) 3543/(800x1200) 3747 Obutí v 18x / x7-8 18x /50-10 Obutí h 18x7-8 Rozchod v mm Rozchod h mm 895 Teleskopické zvedací zařízení Zvedací zařízení Niho Zvedací zařízení triplex Jmenovitý zdvih h3 mm Stavební výška h1 mm Volný zdvih tvar A h2 mm Volný zdvih tvar B h2 mm Maximální výška tvar A h4 mm Maximální výška tvar B h4 mm Naklonění dopředu a 3 Naklonění dozadu b 8 6 Rastr nastavení vidlic střed-střed mm 216/368/445/521/673/760 Maximální šířka B mm Celková délka L2 mm Vzdálenost břemene x mm Šířka pracovní uličky Ast mm (x1200) 3557/(800x1200) 3762 (x1200) 3577/(800x1200) 3782 Obutí v 18x / x /50-10 Obutí h 18x7-8 Rozchod v mm Rozchod h mm 895 Teleskopické zvedací zařízení Zvedací zařízení Niho Zvedací zařízení triplex Jmenovitý zdvih h3 mm Stavební výška h1 mm Volný zdvih tvar A h2 mm Volný zdvih tvar B h2 mm Maximální výška tvar A h4 mm Maximální výška tvar B h4 mm Naklonění dopředu a 3 Naklonění dozadu b 8 6 Rastr nastavení vidlic střed-střed mm 216/368/445/521/673/760 Maximální šířka B mm Celková délka L2 mm Vzdálenost břemene x mm Šířka pracovní uličky Ast mm (x1200) 3603/(800x1200) 3810 (x1200) 3625/(800x1200) 3831 Obutí v 200/50-10 Obutí h 18x7-8 Rozchod v mm Rozchod h mm 895

4 5 i RX 70-16, teleskopické zvedací zařízení s plným volným zdvihem a bez něj obutí SE i RX 70-16, zvedací zařízení triplex obutí SE c = mm c = mm i RX 70-18, teleskopické zvedací zařízení s plným volným zdvihem a bez něj obutí SE c = mm i RX 70-18, zvedací zařízení triplex obutí SE c = mm Stavební výška < 2460 mm Stavební výška > 2460 mm i RX 70-20, teleskopické zvedací zařízení s plným volným zdvihem a bez něj obutí SE 2 i RX 70-20, zvedací zařízení triplex obutí SE 2 Stavební výška < 2460 mm Stavební výška > 2460 mm c = mm c = mm Uvedené hodnoty se mohou lišit podle vybavení vozíku.

5 6 RX 70 Technická data. Celková koncepce: - Čtyřkolový vysokozdvižný vozík s protizávažím se spalovacím motorem a pohonem předních kol. - Stavební výška vysokozdvižného vozíku je sériově vhodná pro použití ve standardních kontejnerech. Pohon. - hybridní pohon pojezdu - kombinace spalovacího motoru a elektromotoru. - Moderní dieselové a plynové motory s připojeným generátorem trojfázového proudu. - Hnací náprava se zapouzdřeným trojfázovým motorem. - Lamelová brzda pracující bez opotřebení v olejové lázni. - Hydraulický ventilátor motoru. Ergonomie. - Prostorné pracoviště řidiče. - Vysoký komfort jízdy a ovládání díky optimálnímu umístění všech ovládacích prvků. - Vynikající výhled do všech stran. Bezpečnost. - Nízké těžiště vozíku a kyvně uložená řídicí náprava přinášejí maximální bezpečnost. - Vysoké zbytkové síly i u velkých výšek zdvihu. - Vynikající stabilita jízdy při projíždění zatáček, nejsou potřeba elektronické asistenční systémy. Životní prostředí. - Výjimečně nízká spotřeba paliva při všech pracovních cyklech. - Nízké emise škodlivin, plní směrnici 97/68/ES stupeň 3a. Servis. - Nejkratší interval údržby je motohodin. - Rychlá identifikace závady v případě poruchy prostřednictvím počítačově podporované diagnostiky. - Optimální přístupnost pro servis. Technické znaky: Pracoviště řidiče. - Nízká a velká stupačka. - Dlouhé madlo na ochranné stříšce řidiče umožňující různé výšky přidržení. - Velký prostor pro nohy s povrchem podlahy tlumicím vibrace, uspořádání pedálů jako v osobním automobilu. - Hydraulické servořízení s malým volantem, ergonomicky posunutým doleva mimo střed vozíku. - Úzký sloupek řízení bez rušivých ukazatelů. - Ukazatele a ovládací jednotka přímo v zorném poli řidiče. Program úspory energie Blue-Q. - Aktivace efektivního režimu Blue-Q tlačítkem ve vozíku. - Úspora energie dosahovaná inteligentní optimalizací charakteristiky pohonu bez negativního ovlivnění pracovního procesu. - Inteligentní vypínání elektrických spotřebičů. - Úspora spotřeby energie podle profilu nasazení a vybavení vozíku až 10 %. Parametrovatelné řízení pojezdu. - Zrychlování a brzdění vozíku lze ovládat pouze plynovým pedálem. - Pět programů jízdy nastavitelných řidičem. - V rámci každého programu jízdy je možné individuální nastavení rychlosti, zrychlování a brzdění. - Inteligentní řízení pohonu se snížením otáček motoru u rozjetého vozíku. Elektrické zařízení. - moderní technologie se sběrnicí CAN. - elektrická soustava v 12V provedení. - vysokorychlostní sběrnice pro řízení pojezdu. - komfortní sběrnice pro připojení elektrických spotřebičů. - kabelové svazky ve vlnitých hadicích s vodotěsnými konektory. Zvedací zařízení a hydraulika. - Hydraulické čerpadlo se samostatnými olejovými okruhy pro pracovní hydrauliku a hydrauliku řízení. - Odpojení pracovní hydrauliky a pohonu pojezdu, tím není potřeba mikropojezd. - Široká, otevřená konstrukce zvedacího zařízení s teleskopickým stožárem s plným volným zdvihem nebo bez něj nebo se stožárem triplex. - Nosič vidlic s volným výhledem s otevřeným profilem rámu.

6 7 Další výbava (na zvláštní objednávku): Vybavení vozíku. - Obutí superelastik nebo vzduchové pneumatiky. Motor. - Plynový vozík alternativně s plynovou lahví nebo nádrží. - Plynový vozík s řízeným třícestným katalyzátorem. - Dieselový vozík s regenerativním filtrem pevných částic v protizávaží nebo s výměnným filtračním systémem. - Přídavný cyklonový vzduchový filtr pro nasazení v prašném prostředí nebo prostředí s výskytem vláken. - Nastavitelné automatické vypínání motoru. - Předehřívání motoru pro nasazení v chladných klimatických pásmech. Vybavení kabiny. - Modulární konstrukce kabiny a předním, zadním a střešním oknem. - Vzadu zavěšené tlumené dveře s velkým úhlem otevření a protiběžně posuvnými okny. - Paralelní stěrače s velkou stíranou plochou pro přední a zadní okno, sériově s ostřikovačem. - Střešní stěrač. - Sériově dodávané vyhřívání zadního okna. - Nerozbitná vnější a vnitřní zpětná zrcátka. - Varianty komfortních sedadel s textilním potahem, pneumatickým odpružením, vyhříváním, bederní opěrkou, prodlouženým opěradlem. - Rádio/CD přehrávač ve vnitřním obložení ochranné stříšky řidiče. - Zádržný systém s dvířky z kovových profilů. Elektrické vybavení a řízení pojezdu. - Omezení maximální rychlosti jízdy. - Tempomat. - Osvětlení podobné jako u osobního automobilu, schválený i provoz na veřejných komunikacích. - Pracovní světlomet vpředu a/nebo vzadu na ochranné stříšce řidiče, vpředu také ve dvojitém provedení. - Jednoduchá adaptace prvků systému řízení materiálových toků (MMS). - FleetManager - přidělení oprávnění k přístupu, analýza provozních dat vozíku a záznamové zařízení nehod. - Kamerové systémy pro polohu zvedacího zařízení a podporu při couvání. Zvedací zařízení a hydraulika. - Hydraulická přídavná zařízení pro ovládání funkcí přídavného vybavení. - Olejový zásobník pro tlumení rázů v hydraulickém systému. - Různé šířky nosiče vidlic a délky vidlic. - Přídavné vybavení vhodné pro každé břemeno. Ovládací prvky. - Dvoupedálové ovládání pojezdu. - Ovládání hydraulických funkcí minipákami, joystickem, dotykovým ovládáním.

7 @ Kontakt STILL ČR spol. s r.o. Štěrboholská Praha 10 - Hostivař Telefon: Fax: info@still.cz Další informace naleznete na: RX CZ 06/12 Technické změny vyhrazeny.
