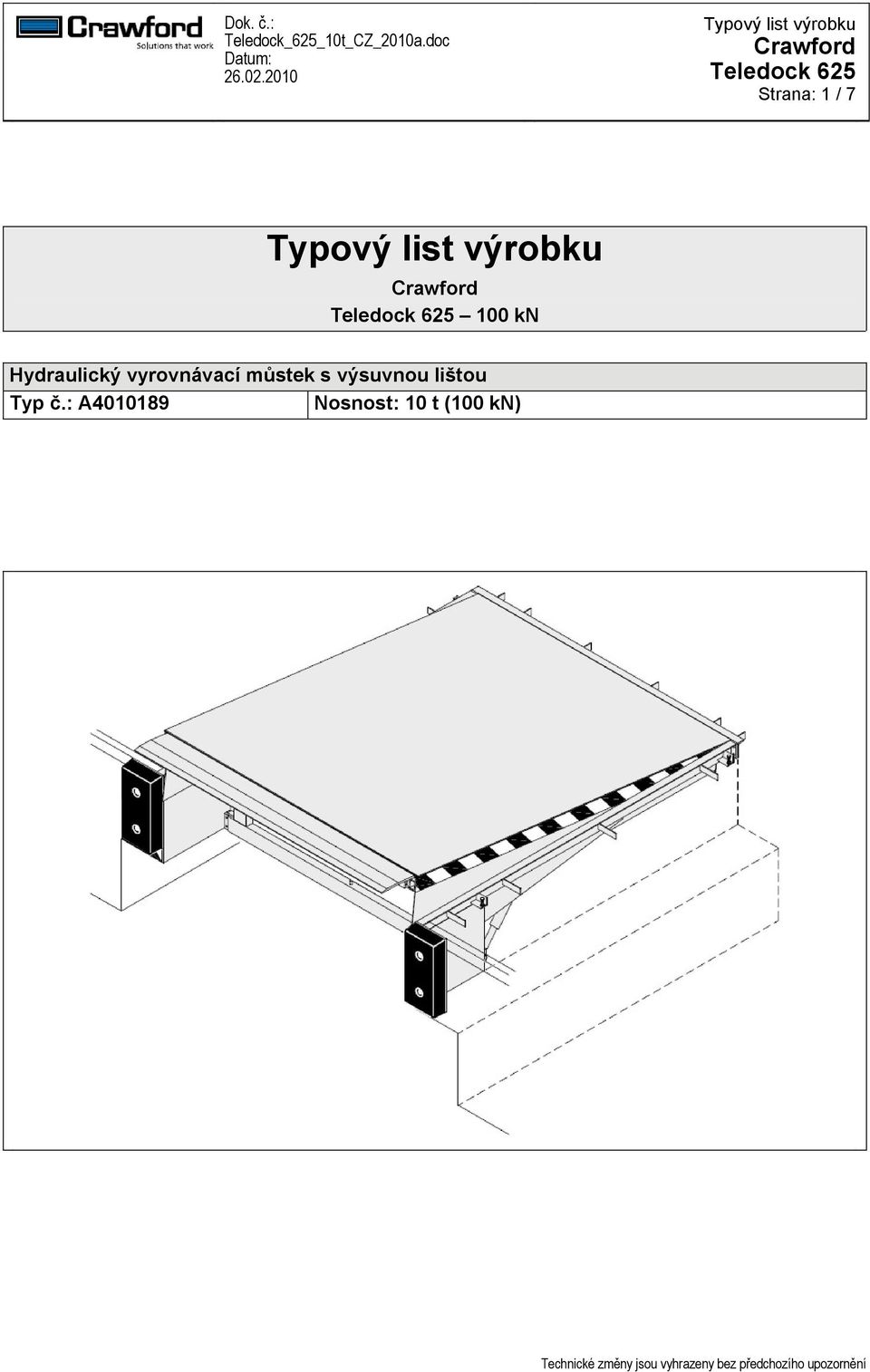

1 Strana: 1 / kn Hydraulický vyrovnávací můstek s výsuvnou lištou Typ č.: A Nosnost: 10 t (100 kn)

2 Strana: 2 / 7 Stacionární vyrovnávací můstek s výsuvnou lištou Elektrohydraulické provedení, ovládání tlačítky. Po zdvihu nájezdové desky se v poloze nad ložnou plochou vysune dalším tlačítkem výsuvná lišta a pokládá se na ložnou plochu vozu. Při nakládce nezávisle na obsluze kopíruje automaticky vyrovnávací můstek výškové pohyby ložné plochy nakládaného vozu. Optická kontrola provozu kopírování polohy signalizováno diodou. Několik provedení výsuvné lišty pro optimální přizpůsobení provozu. Vyrovnávací můstek je dodáván včetně rámu, který je ukotven do desky podlahy. Další podpory nejsou nutné. Vyrovnávací můstek splňuje evropskou normu ČSN EN 1398, která konstatuje, že 2 válce pro zdvih zvyšují bezpečnost v horizontální pozici při nouzovém zastavení. NL Jmenovitá délka NW Jmenovitá šířka OL Celková délka [NL + LE] GL Stoupací délka [NL 140] LE Délka výsuvné lišty LH Stavební výška můstku A B Horní přemostění Spodní přemostění Dle ČSN EN 1398 je nepřípustné používat můstek mimo povolený pracovní sklon ± 12,5% (cca ± 7 ). Vyrovnávací můstek LE = 500 (délka lišty) NL LH A A Jmenovitá šířka (NW) 2000, 2200 pro všechny velikosti Jmenovitá nosnost: Max. bodové zatížení: 10 t (100 kn) 6,5 N/mm 2 (10 mm slzičkový plech) Stávající norma povoluje trvalou deformaci desky můstku. všechny míry jsou v mm

3 Strana: 3 / 7 OPCE Rám upevnění do šachty T rám [ pro zabetonování ] standard W rám [ rám pro přivaření ] Výsuvná lišta opce Délka lišty 500 mm Seříznutá lišta s 2x100 Povrchová úprava Standardní barva RAL 5010 nebo 6005 Nestandardní barva RAL 3002 nebo 9005 Žárově zinkovaný povrch Energie & Ergonomie EPDM těsnění mezery Protiskluzová protihluková úprava Hydraulika Hydraulický agregát s nízkou hlučností 3 hydraulické válce Olej pro nízké teploty Výsuvná lišta materiál Ocel Výsuvná lišta opce standard seříznuté rohy; s=100 mm Grafika zobrazuje ocelovou lištu = standard = opce

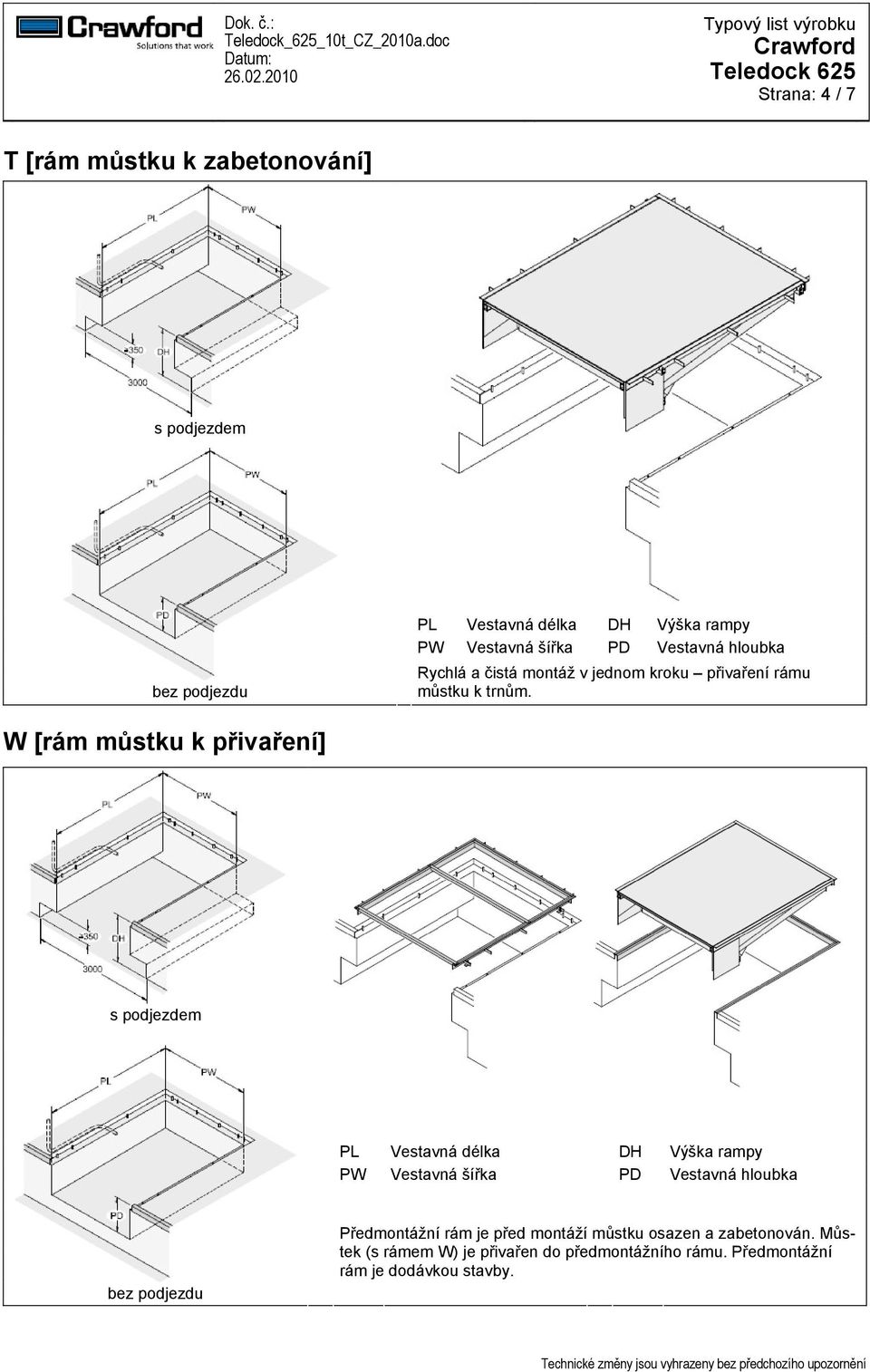

4 Strana: 4 / 7 T [rám můstku k zabetonování] s podjezdem bez podjezdu PL Vestavná délka DH Výška rampy PW Vestavná šířka PD Vestavná hloubka Rychlá a čistá montáž v jednom kroku přivaření rámu můstku k trnům. W [rám můstku k přivaření] s podjezdem PL Vestavná délka DH Výška rampy PW Vestavná šířka PD Vestavná hloubka bez podjezdu Předmontážní rám je před montáží můstku osazen a zabetonován. Můstek (s rámem W) je přivařen do předmontážního rámu. Předmontážní rám je dodávkou stavby.

5 Strana: 5 / 7 OVLÁDÁNÍ SuperVision 205A SuperVision i205 SuperVision i305 OPCE Ovládání opce Integrované ovládání vrat Integrované ovládání těsnícího límce Integr. ovládání vrat/těsnícího límce Hlášení klidové polohy Napětí 400 V Napětí 230 V Délka kabelu 7m Prodloužení kabelu Infračervené připojení Zapnuto/vypnuto ovládání těs. límce Bezpečnostní opce SafeGuard Automatický návrat do klidové polohy Autotlačítko Hlavní vypínač Nouzové tlačítko EYE nebo semafor** Zajišťovací klín * * Servisní opce Zobrazení servisu Chybové kódy a paměť poruch Facility Management Síťové připojení 101 Dockmanagement Příslušenství Lampa Blokování můstek/vrata (světelná závora) * = standard = opce = není k dispozici * dostupné jen jako příslušenství a ve spojení s řídící jednotkou ixxx ** odvislé na stavební situaci (viz EYE omezení)

6 Strana: 6 / 7 Stavební připravenost elektro 1 Elektrořízení (dodávka s můstkem) 2 Chránička pro elektrovedení, vnitřní průměr min. 70mm, ohyby 45 (stavebně) 3 Elektrický přívod: 3 / N / PE AC 50 Hz 230/400 V Jištění: 3x 10 A/C Příkon: 1,5 kw 4 Kabel: 7 x 0,75 mm² 5 Přívod: 5 x 1,5 mm² 6 Blokovací spínač vrata/můstek *) *) za příplatek Řídící jednotka elektrořízení

7 Strana: 7 / 7 Nárazníky typ RS 1 2 Nárazník 400x80x70 obj.č.: R typ RB 1 2 Nárazník 500x250xD obj.č.: R obj.č.: R typ RB s ochrannou deskou typ RB s ochrannou deskou typ BH z pružinové oceli 485x235x15 obj.č.: R obj.č.: R x235x15 obj.č.: R obj.č.: R Pružinová ocel 3 Nárazník ø130x125 hx160x150 obj.č.: R h=600 R h=800 R typ EBH výškově přestavitelný nárazník 570(+250)x250x(D+70) obj.č.: R R R typ EBF výškově pohyblivý nárazník 500(+300)x250x(D+70) obj.č.: R R R Všechny míry v mm [vxšxh]
