1 Teplná čerpadla země/voda větších výkonů pro komerční použití IVAR.HP

2 Společnost IVAR CS spol. s r.o. neodpovídá za škody a není vázána zárukou, pokud nebyly tyto pokyny v průběhu návrhu tepelného čerpadla, primárního zdroje a otopné soustavy respektovány a dodrženy. IVAR CS spol. s r.o.

3 Obsah 1 Transport, vybalení a umístění Transport tepelného čerpadla Vybalení tepelného čerpadla Umístění tepelného čerpadla... 2 Tepelné čerpadlo Rozměry a přípojky Komponenty Informace o hluku Referenční hodnoty pro kvalitu vody Příklady systémů TČ IVAR.HP s nádrží TW-C, řízením TWC (tap water control) a závěrečným ohřevem pomocí přehřátých par TČ IVAR.HP s nádrží WT-S, řízením TWC (tap water control), WCS (water charging system) a závěrečným ohřevem pomocí přehřátých par TČ IVAR.HP se dvěma nádržemi TW-C, řízením TWC (tap water control) a závěrečným ohřevem pomocí přehřátých par TČ IVAR.HP s dvěma nádržemi TW-C, řízením TWC (tap water control), závěrečným ohřevem pomocí přehřátých par a vyrovnávací nádrží TČ IVAR.HP se dvěma nádržemi pro ohřev TV, řízením TWC (tap water control), závěrečným ohřevem pomocí přehřátých par a vyrovnávací nádrží Instalace potrubí Pojistné ventily Přívodní a zpětné potrubí otopné soustavy Připojení okruhu nemrznoucí kapaliny (primární okruh) Připojení okruhu nemrznoucí kapaliny (primární okruh) Elektrické instalace Elektrické součásti Velikost jističe Umístění a připojení venkovního snímače Technické údaje Tabulka hodnot Min./max. provozní teplota R41A Grafy výkonu Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny) Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Odhadovaný elektrický proud (nejvyšší) Postup při navrhování/dimenzování TČ Poptávkový formulář Kontrolní seznam IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 3

4 1 Transport, vybalení a umístění 1.1 Transport Upozornění Upozornění Tepelné čerpadlo je nutné vždy přepravovat a skladovat ve vzpřímené poloze a v suchém prostředí. Zajistěte tepelné čerpadlo tak, aby se při přepravě nemohlo převrhnout. Kdyby se tepelné čerpadlo položilo na nesprávnou stranu, mohlo by se vážně poškodit, protože olej z kompresoru by mohl natéci do tlakového potrubí a zabránit normálnímu fungování čerpadla. 1.2 Vybalení 1. Zkontrolujte, zda během přepravy nedošlo k poškození. 2. Odstraňte obal Kontrola dodávky Zkontrolujte, zda dodávka obsahuje následující součásti: Název Počet Tepelné čerpadlo 1 Dokumentace 1 Deska tlumení hluku, 86L3375 Název Objednací číslo Počet Přední a zadní deska 86L Levá a pravá boční deska 86L Sada snímačů, 86L3546 (v rozvaděči) Název Objednací číslo Počet Venkovní snímač 86U Snímač přívodního potrubí (systém) 86L Připojovací šroubení Sada připojovacího šroubení není součástí dodávky. Je možno ji objednat dle ceníku IVAR CS, kapitola 17. Připojovací šroubení pro IVAR.HP M, L, XL Typ: IVAR.TER-PS Kód: V případě potřeby je možno z ceníku IVAR CS, kapitola 7 objednat odvzdušňovací ventil a pojistný ventil. 4 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

5 1.3 Umístění tepelného čerpadla Doporučené umístění Umístění tepelného čerpadla Tepelné čerpadlo by mělo být umístěno pokud možno u venkovní zdi (viz kapitola 6 Technické údaje). Neumisťujte tepelné čerpadlo u stěn sousedících s místy citlivými na hluk. Neumisťujte tepelné čerpadlo do rohu místnosti. Pokud je to možné, zvolte místo, kde jsou povrchy v blízkosti tepelného čerpadla schopné pohlcovat hluk. Neumisťujte tepelné čerpadlo do blízkosti velkých omítnutých nebo obložených ploch. Tepelné čerpadlo je vybaveno vnitřní izolací zabraňující šíření vibrací. Nicméně stupeň dosaženého tlumení vibrací závisí na pevnosti povrchu, na kterém je tepelné čerpadlo postavené. Aby bylo dosaženo adekvátního tlumení vibrací, je nutné postavit tepelné čerpadlo na betonovou podlahu o tloušťce nejméně 1 mm nebo na jiný povrch se stejnými charakteristikami. V případě umístění tepelného čerpadla na podklad, který může přenášet vibrace, je nutné použít tlumič vibrací. Tlumiče vibrací musí být správně dimenzovány s ohledem na hmotnost tepelného čerpadla tak, aby byl ve všech montážních bodech zajištěn statický průhyb min. 2 mm. Tlumič vibrací lze zakoupit jako příslušenství Aby bylo minimalizováno generování hluku tepelným čerpadlem, umístěte desku tlumení hluku (součást balení) až po nainstalování tepelného čerpadla na místo. Tepelné čerpadlo musí stát vodorovně. Tepelné čerpadlo by nemělo být zabudováno do jakékoli konstrukce. Je nutno zajistit to, aby kolem tepelného čerpadla byl vždy požadovaný volný prostor pro provádění servisu. IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 5

6 2 Tepelné čerpadlo Pro usnadnění instalace a pozdějších kontrolních a servisních prací je nutné zachovat dostatečný volný prostor okolo tepelného čerpadla. 5 mm mm Rozměry a přípojky Mega L a XL mm 1 1 mm 4 mm 9 mm 849 mm 756 mm 5 mm , mm 3 mm 6 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

7 Mega S a M mm , mm ,5 5 mm 1 5 mm 15 mm IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 7

8 2.2 Komponenty Mega XL a L Šipky označují vstupy a výstupy tepelného čerpadla. 1. Zpětné potrubí, otopná soustava 2. Přívodní potrubí, otopná soustava 3. Z výměníku přehřátých par do zásob. ohřívače teplé vody 4. Ze zásob. ohřívače teplé vody zpět do výměníku přehřátých par 5. Výstup nemrznoucí kapaliny 6. Vstup nemrznoucí kapaliny 7. Vstup napájení 8. Vstupy pro komunikační kabel a snímače 9. Ovládací panel 1. Frekvenční měnič 11. Pružná hadice 12. Výměník přehřátých par 13. Servisní výstup, vysokotlaký 14. Snímač vysokého tlaku 15. Vysokotlaký presostat 16. Čerpadlo otopné soustavy 17. Kondenzátor 18. Filtrdehydrátor 19. Čerpadlo nemrznoucí kapaliny 2. Snímač nízkého tlaku 21. Servisní výstup, nízkotlaký 22. Výparník 23. Kompresor 24. Elektronický expanzní ventil Připojení Mega XL a L, průměr trubek v mm Nemrz.kaplina Otopná soustava Výměník přehřátých par VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

9 Mega M a S Šipky označují vstupy a výstupy tepelného čerpadla. 1. Zpětné potrubí, otopná soustava 2. Přívodní potrubí, otopná soustava 3. Z výměníku přehřátých par do zásob. ohřívače teplé vody 4. Ze zásob. ohřívače teplé vody zpět do výměníku přehřátých par 5. Výstup nemrznoucí kapaliny 6. Vstup nemrznoucí kapaliny 7. Vstup napájení 8. Vstupy pro komunikační kabel a snímač 9. Ovládací panel 1. Frekvenční měnič 11. Pružná hadice 12. Výměník přehřátých par 13. Servisní výstup, vysokotlaký 14. Snímač vysokého tlaku 15. Vysokotlaký presostat 16. Čerpadlo kondenzátoru 17. Kondenzátor 18. Filtr dehydrátoru 19. Čerpadlo nemrz.kapaliny 2. Snímač nízkého tlaku 21. Servisní výstup, nízkotlaký 22. Výparník 23. Kompresor 24. Elektronický expanzní ventil Připojení Mega XL a L, průměr trubek v mm Nemrz.kaplina Otopná soustava Výměník přehřátých par IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 9

10 2.3 Informace o hluku Aby bylo zabráněno šíření rušivého hluku z tepelného čerpadla, je nutné dodržovat následující doporučení: Připojení potrubí tepelného čerpadla může přenášet vibrace. Aby se tyto vibrace nešířily do otopné soustavy a rámu, je nutné připojit a umístit potrubí obzvlášť pečlivě. Ačkoli potrubí uvnitř tepelného čerpadla již obsahuje pryžové kompenzátory, je doporučeno použít pro připojení ještě pružné hadice pro okruh nemrznoucí kapaliny a také pro otopnou soustavu. Potrubí se nesmí dotýkat stěn prostor citlivých na hluk. Pokud se nelze vyhnout připojení potrubí ke konstrukčním prvkům citlivým na vibrace, použijte speciální pružné připojení potrubí. Hladiny hluku jsou vyčísleny v tabulce v kapitole 6, Technické údaje 2.4 Referenční hodnoty pro kvalitu vody Otopná voda a voda použitá pro ředění nemrznoucí kapaliny musí být svými kvalitativními parametry v mezích udaných následující tabulkou: Název kvalit.parametru Zkratka Hodnota Alkalicita ph 7,5 8,5 Elektrická konduktivita EC < 35 µs/cm Celková tvrdost Ca+Mg < 1 mmol/l (= 5,6 dh) Úroveň železa Fe <,2 mg/l Úroveň manganu Mn <,5 mg/l Úroveň mědi Cu <,5 mg/l Úroveň chloridů Cl- < 5 mg/l Úroveň dusičnanů Úroveň oxidu uhličitého NO3 CO2 < 5 mg/l < 5 mg/l Otopná voda musí být čirá a bezbarvá, neobsahující rozpuštěné látky, pěnotvorná činidla, bez obsahu sulfanu H2S a bez jakýchkoli stop olejů a tuků 1 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

11 3 Příklady systémů 3.1 TČ IVAR.HP s nádrží WT-C, řízením TWC (tap water control) a závěrečným ohřevem pomocí přehřátých par Tepelné čerpadlo 1. Přívodní potrubí otopné soustavy 11. Zpětné potrubí otopné soustavy 12. Potrubí studené vody 13. Potrubí teplé vody 14. Zpátečka cirkulace teplé vody 18. Zásobníkový ohřívač teplé vody 19. Zásobníkový ohřívač teplé vody WT-C 31. Oběhové čerpadlo cirkulační teplé vody 34. Oběhové čerpadlo (přehřáté páry) 36. Oběhové čerpadlo (systém) 45. Rozšiřující modul 5. Venkovní snímač 51. Snímač přívodního potrubí, otopná soustava 53. Snímač teplé vody, dolní 55. Snímač teplé vody, horní 56. Snímač TWC 75. Směšovací ventil 77. Přepínací ventil teplé vody 82. Seřizovací ventil 83. Zpětný ventil 86. Pojistný ventil (1,5 baru) 9. Filtr nečistot (kondenzátor) 91. Filtr nečistot (okruh přehřátých par) 92. Filtr nečistot (nemrznoucí kapalina) 111. Odvzdušňovací a expanzní nádoba (nemrznoucí kapalina) 112. Expanzní nádoba 115. Ponorný ohřívač TV 117. Pomocný ohřev TV 121. Vstup nemrznoucí kapaliny 122. Výstup nemrznoucí kapaliny IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 11

12 3.2 TČ IVAR.HP s nádrží WT-S, řízením TWC (tap water control), WCS (water charging system) a závěrečným ohřevem pomocí přehřátých par 7. Tepelné čerpadlo 1. Přívodní potrubí otopné soustavy 11. Zpětné potrubí otopné soustavy 12. Potrubí studené vody 13. Potrubí teplé vody 14. Zpátečka cirkulace teplé vody 16. Nádrž WT-S 18. Zásobníkový ohřívač teplé vody 31. Oběhové čerpadlo cirkulační teplé vody 34. Oběhové čerpadlo (přehřáté páry) 36. Oběhové čerpadlo (systém) 35. Oběhové čerpadlo (okruh ohřevu) 45. Rozšiřující modul 5. Venkovní snímač 51. Snímač přívodního potrubí, otopná soustava 53. Snímač teplé vody, dolní 55. Snímač teplé vody, horní 56. Snímač TWC 66. Výměník ohřevu WCS 73. Regulační ventil WCS 75. Směšovací ventil 77. Přepínací ventil teplé vody 82. Seřizovací ventil 83. Zpětný ventil 86. Pojistný ventil (1,5 baru) 9. Filtr nečistot (kondenzátor) 91. Filtr nečistot (okruh přehřátých par) 92. Filtr nečistot (nemrznoucí kapalina) 111. Odvzdušňovací a expanzní nádoba (nemrznoucí kapalina) 112. Expanzní nádoba 115. Ponorný ohřívač TV 117. Pomocný ohřev TV 121. Vstup nemrznoucí kapaliny 122. Výstup nemrznoucí kapaliny 12 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

13 3.3 TČ IVAR.HP se dvěma nádržemi WT-C, řízením TWC (tap water control) a závěrečným ohřevem pomocí přehřátých par Tepelné čerpadlo 1. Přívodní potrubí otopné soustavy 11. Zpětné potrubí otopné soustavy 12. Potrubí studené vody 13. Potrubí teplé vody 14. Zpátečka cirkulace teplé vody 18. Zásobníkový ohřívač teplé vody 19. Zásobníkový ohřívač teplé vody WT-C 31. Oběhové čerpadlo cirkulační teplé vody 34. Oběhové čerpadlo (okruhu přehřátých par) 36. Oběhové čerpadlo (systém) 45. Rozšiřující modul 5. Venkovní snímač 51. Snímač přívodního potrubí, otopná soustava 53. Snímač teplé vody, dolní 55. Snímač teplé vody, horní 56. Snímač TWC 75. Směšovací ventil 77. Přepínací ventil teplé vody 82. Seřizovací ventil 83. Zpětný ventil 86. Pojistný ventil (1,5 baru) 9. Filtr nečistot (kondenzátor) 91. Filtr nečistot (okruh přehřátých par) 92. Filtr nečistot (nemrznoucí kapalina) 111. Odvzdušňovací a expanzní nádoba (nemrznoucí kapalina) 112. Expanzní nádoba 115. Ponorný ohřívač TV 117. Pomocný ohřev TV 121. Vstup nemrznoucí kapaliny 122. Výstup nemrznoucí kapaliny IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 13

14 3.4 TČ IVAR.HP s dvěma nádržemi WT-C, řízením TWC (tap water control), závěrečným ohřevem pomocí přehřátých par a s vyrovnávací nádrží Tepelné čerpadlo 1. Přívodní potrubí otopné soustavy 11. Zpětné potrubí otopné soustavy 12. Potrubí studené vody 13. Potrubí teplé vody 14. Zpátečka cirkulace teplé vody 18. Zásobníkový ohřívač teplé vody 19. Zásobníkový ohřívač teplé vody WT-C 23. Vyrovnávací nádrž 31. Oběhové čerpadlo vody 34. Oběhové čerpadlo (přehřáté páry) 36. Oběhové čerpadlo (systém) 45. Rozšiřující modul 5. Venkovní snímač 51. Snímač přívodního potrubí, otopná soustava 53. Snímač teplé vody, dolní 55. Snímač teplé vody, horní 56. Snímač TWC 75. Směšovací ventil 77. Přepínací ventil teplé vody 82. Seřizovací ventil 83. Zpětný ventil 86. Pojistný ventil (1,5 baru) 9. Filtr nečistot (kondenzátor) 91. Filtr nečistot (přehřáté páry) 92. Filtr nečistot (nemrznoucí kapalina) 112. Expanzní nádoba 115. Ponorný ohřívač TV 117. Pomocný ohřev TV 121. Vstup nemrznoucí kapaliny 122. Výstup nemrznoucí kapaliny 14 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

15 3.5 2 TČ IVAR.HP se dvěma nádržemi WT-C, řízením TWC (tap water control), závěrečným ohřevem pomocí přehřátých par a s vyrovnávací nádrží Tepelné čerpadlo 1. Přívodní potrubí otopné soustavy 11. Zpětné potrubí otopné soustavy 12. Potrubí studené vody 13. Potrubí teplé vody 14. Zpátečka cirkulace teplé vody 18. Zásobníkový ohřívač teplé vody 19. Zásobníkový ohřívač teplé vody WT-C 23. Vyrovnávací nádrž 31. Oběhové čerpadlo cirkulační teplé vody 34. Oběhové čerpadlo (okruh přehřátých par) 36. Oběhové čerpadlo (systém) 45. Rozšiřující modul 5. Venkovní snímač 51. Snímač přívodního potrubí, otopná soustava 53. Snímač teplé vody, dolní 55. Snímač teplé vody, horní 56. Snímač TWC 75. Směšovací ventil 77. Přepínací ventil teplé vody 82. Seřizovací ventil 83. Zpětný ventil 86. Pojistný ventil (1,5 baru) 9. Filtr nečistot (kondenzátor) 91. Filtr nečistot (okruh přehřátých par) 92. Filtr nečistot (nemrznoucí kapalina) 111. Odvzdušňovací a expanzní nádoba (nemrznoucí kapalina) 112. Expanzní nádoba 115. Ponorný ohřívač TV 117. Pomocný ohřev TV 121. Vstup nemrznoucí kapaliny 122. Výstup nemrznoucí kapaliny IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 14

16 4 Instalace potrubí Upozornění Abyste zabránili úniku náplně z potrubí, ujistěte se, že nedochází k žádnému mechanickému namáhání potrubí. Upozornění Instalaci potrubí musí provádět autorizovaný instalatér. Upozornění Instalaci potrubí je nutné provést v souladu s rozměrovými a připojovacími schématy. Upozornění V případě potřeby je nutné namontovat odvzdušňovací ventily. 4.1 Hluk a vibrace Instalace tepelného čerpadla Aby bylo zabráněno šíření rušivého hluku z tepelného čerpadla, je nutné dodržovat následující doporučení: Připojení potrubí otopné soustavy na tepelné čerpadlo musí být provedeno pružnou hadicí, aby se zabránilo šíření vibrací do stavební konstrukce a otopné soustavy, viz část Pružné hadice. Dbejte na to, aby se potrubí ani jejich průchody nedotýkaly zdí. Ujistěte se, že napájecí elektrický kabel nevytváří vibrační most tím, že je příliš napnutý Pružné hadice Všechna potrubí musí být vedena tak, aby nepřenášela vibrace z tepelného čerpadla do budovy. Aby bylo zabráněno přenosu vibrací, doporučujeme použít pro veškerá potrubí pružné hadice. Pružné hadice lze zakoupit jako příslušenství, viz ceník IVAR CS, kapitola 17, příslušenství tepelných čerpadel řady IVAR.HP Mega. Na následujících obrázcích je zobrazena správná a nesprávná instalace při použití tohoto typu hadice, resp. pružného potrubí. Při instalaci hadice nezkruťte. U závitových spojů použijte k přidržení druhý klíč. Připojte potrubí otopné soustavy na tepelné čerpadlo pružným potrubím tak, aby se v ohybech nevybočilo nebo příliš nenatáhlo. 15 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

17 Připojte potrubí otopné soustavy na tepelné čerpadlo pružným potrubím tak, aby se v ohybech nevybočilo nebo příliš nenatáhlo a posuňte koncovky tak, aby hadice nebyla úplně rovná. Použijte pevné ohyby trubek, aby nebyly hadice v ohybech u spojů příliš namáhané. 4.2 Pojistné ventily Varování Varování U otopných soustav s uzavřenou expanzní nádobou musí být otopná soustava také vybavena schváleným manometrem a pojistným ventilem. Pojist-ný ventil musí být minimálně DN 2, s maximálním tlakem pro otevření 6 barů, nebo podle požadavků místních předpisů. Pozice pojistného ventilu musí odpovídat platným předpisům (např. mezi zdrojem tepla a pojistným ventilem se nesmí vyskytovat žádná uzavírací armatura atp.) Přetokové potrubí od pojistného ventilu nesmí být uzavřené. Potrubí musí být vypouštěno do nezamrzajícího prostoru. Varování Upozornění Spojovací potrubí mezi expanzní nádrží a pojistným ventilem se musí svažovat nahoru. Sklon nahoru znamená, že potrubí se nesmí v žádném bodě svažovat dolů od vodorovné roviny. Potrubí na studenou a teplou vodu a přetoková potrubí pojistných ventilů musí být vyrobena z antikorozního materiálu a z materiálu, který odolá vysokým teplotám, jako např. měď. 4.3 Přívodní a zpětné potrubí otopné soustavy Do zpětného potrubí otopné soustavy nainstalujte filtr (max. velikost ok,7 mm), aby bylo zařízení chráněno proti znečišťujícím částicím. Nainstalujte přívodní potrubí se všemi potřebnými součástmi. K přívodnímu potrubí otopné soustavy připojte správně dimenzované čerpadlo a řídicí kabely čerpadla zapojte do správné svorkovnice (viz připojení čerpadla systému). Namontujte zpětné potrubí se všemi potřebnými součástmi. Zaizolujte přívodní a zpětná potrubí. Rozvody otopné vody (popřípadě jiné teplonosné látky) musí být řádně tepelně izolovány dle platných předpisů a norem tak aby tu těchto rozvodů nedocházelo ke ztrátám tepla (nechtěnému předávání tepla). K předávání tepla dochází v teplosměnných plochách (podlahové, stěnové teplosměnné plochy, radiátory, fancoily atp.) IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 16

18 4.4 Připojení okruhu nemrznoucí kapaliny (primární okruh) Připojení okruhu nemrznoucí kapalniny Mega Do přívodního potrubí nemrznoucí kapaliny nainstalujte filtr (max. velikost ok,7 mm), aby bylo zařízení chráněno proti znečišťujícím částicím. Nainstalujte vstupní potrubí nemrznoucí kapaliny se všemi potřebnými součástmi. Nainstalujte výstupní potrubí nemrznoucí kapaliny se všemi potřebnými součástmi. Doplňte obě potrubí difúzně těsnou (parotěsnou tepelnou) izolací proti kondenzaci. Expanzní nádrž nemrznoucí kapaliny je dimenzována podle pokynů výrobce. Max. pracovní tlak zdroje tepla: 6 barů. 17 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

19 5 Elektrická instalace Tepelné čerpadlo je vnitřně zapojené již výrobcem, proto spočívá elektrická instalace z větší části v připojení přívodních kabelů. Elektrické příslušenství tepelného čerpadla umístěné ve vnitřní jednotce obsahuje komponenty nezbytné pro napájení a řízení provozu tepelného čerpadla. Pozor Varování Pozor, elektrické napětí! Svorkovnice jsou pod proudem a mohou být velmi nebezpečné. Před zahájením elektrické instalace se musí vypnout veškeré zdroje napájení. Elektrickou instalaci může provádět pouze autorizovaný elektrikář a musí splňovat platné místní a národní předpisy. Varování Napájecí kabel lze připojit pouze ke svorkám určeným k tomuto účelu. Nelze použít žádné jiné svorky! Upozornění Elektrickou instalaci je nutné provést pomocí trvale instalovaných kabelů a musí splňovat platné místní a národní předpisy. Zdroj napájení izolujte pomocí vícepólového jističe s minimálním odstupem kontaktů 3 mm. Venkovní napájecí kabely musí být odolné vůči UV záření. Kabely musí vyhovovat platným místním a národním předpisům. Dimenze napájecích kabelů resp. vodičů se řídí podle platných norem (ČSN ). Detaily zpracovány v elektroprojektu. 5.1 Elektrické součásti Svorkovnice, řada X1 2. Pojistka F1 3. Pojistka F2 4. EMC filtr 5. Transformátor 6. Svorkovnice, řada X2 7. I/O karta 5 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 18

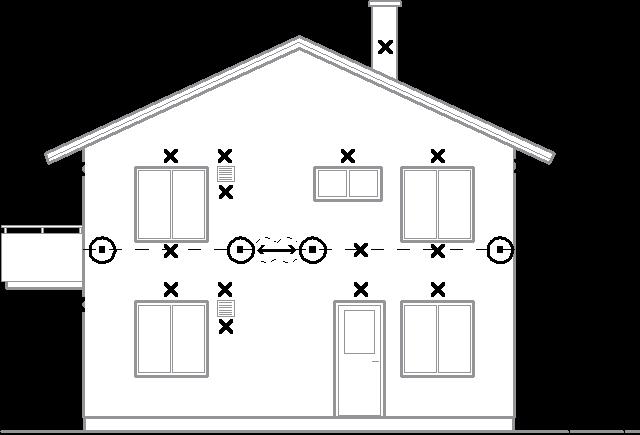

20 5.2 Velikost jističe Mega M L XL 4 V, 3N~ A Umístění a připojení venkovního snímače Doporučené umístění --> Nesprávné umístění --> Venkovní snímač je připojen dvoužilovým kabelem. Max. délka kabelu 5 m platí pro průřez,75 mm 2. Pro větší délky až do max. 12 m se používá průřez 1,5 mm 2. N N U vysokých budov musí být snímač umístěn mezi druhým a třetím podlažím. Místo pro namontování snímače nesmí být úplně chráněno před větrem, ale nesmí být také vystaveno přímému průvanu. Venkovní snímač nesmí být umístěn na reflexní plechové stěně. Snímač musí být umístěn nejméně 1 m od otvorů ve stěnách, z nichž vychází teplý vzduch. N Pokud je kabel snímače veden kabelovou chráničkou, musí být tato chránička utěsněna tak, aby nebyl snímač ovlivněn proudícím vzduchem. 1. Venkovní snímač umístěte na severní nebo severozápadní stranu domu. 2. Připojte snímač na řídicí systém tepelného čerpadla. Snímače teploty a komunikační kabely musí být v provedení stíněném odpovídajícího průřezu. Jako venkovní komunikační kabely musí být použity laněné dvoulinky datový/telefonní kabel odolný vůči UV záření. Kabel mus být stíněný a jeden konec (jedno který) musí být uzemněný v zemnicí svorce. Průřez kabelu musí být min.,25 mm VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

21 6 Technické údaje 6.1 Tabulka hodnot Mega S M L XL Chladivo Typ R41A Množství kg 3,9 4,4 5,7 8,7 Zkušební tlak (nízký tlak/vysoký tlak) MPa 3./4.3 Konstrukční tlak MPa 4,3 Kompresor Typ Spirálový Olej Elektrické údaje 3~N Síťové napětí V 4 Jmenovitý výkon, kompresor 15 14, 17,5 22,2 32,5 Jmenovitý výkon, oběhové čerpadlo,7,7 1 1 Jistič 15 A Zkratový výkon (Ssc) 11 MVA 2,1 2,1 2,4 3,2 Provozní vlastnosti COP 1 4,73 4,6 4,5 4,71 1 2,18 26,71 35,6 52, Příkon 1 4,26 5,81 7,91 11, SCOP 35 C - podlahové vytápění 5, , , ,3 14 Výkonový rozsah Maximální tlak v soustavě Nemrznoucí kapalina bary 6, Otopná voda bary 6, Max./min. teplota 6 Primár C 2/-1 POE Otopná voda 7 C 65 7 /2 Max./min. chladicí okruh Nízký tlak MPa,23 Vysoký tlak MPa 4,3 Hladina akustického db (A) výkonu 8, 9 Nemrznoucí kapalina 1 SCOP 55 C - radiátory 4, ,4 16 4,2 16 4,32 16 Třída energetické účinnosti, vytápění, vysoká teplota, samostatné tepelné čerpadlo Třída energetické účinnosti, vytápění, nízká teplota, samostatné tepelné čerpadlo Třída energetické účinnosti, vytápění, nízká teplota, s integrovanou regulací teplot Třída energetické účinnosti, vytápění, vysoká teplota, s integrovanou regulací teploty A++ A++ A++ A++ A++ A++ A+++ A+++ A+++ A+++ A+++ A+++ Roztok etanol-voda s bodem tuhnutí -17 C ±2 Hmotnost kg A++ A++ A+++ A+++ *Poznámka: Kolektor je nutné navrhnout podle konstrukce budovy. Výše uvedené údaje platí pouze pro jmenovitý průtok a rychlost. 1)5/W35, podle normy EN14511 včetně oběhového čerpadla při otáčkách kompresoru 3 6/min.2) Otáčky kompresoru ot./min pro Mega XL. Mega L, Mega M. 2) Otáčky kompresoru ot./min pro Mega S 3) Chladicí okruh je hermeticky uzavřený a obsahuje chladiva odpovídající regulaci fluorovaných skleníkových plynů. Hodnota GWP pro R41A podle nařízení EU č. 517/214 je 288, z hlediska ekvivalentu CO2, a je ekvivalentní s S: kg, M: kg, L: kg, XL: kg. 4) Nemrznoucí kapalina v chladicím okruhu: Etanol-voda. 5 Při jmenovitém průtoku. 6) Není možné kombinovat všechny teploty nemrznoucí kapaliny s teplotami teplonosného média. 7) Minimální vstupní teplota nemrznoucí kapaliny je 5 C. 8) B/W35, při 6 ot./min podle normy EN1212 a EN ) B/W35, při 1 5 ot./min podle normy EN1212 a EN ) Vždy je nutné zkontrolovat platná místní pravidla a předpisy, než začnete používat nemrznoucí kapalinu. Musí být použita nemrznoucí kapalina s antikorozními vlastnostmi. IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 2

22 11) Zařízení splňuje požadavky normy IEC za předpokladu, že je zkratový výkon Ssc větší nebo roven xx (viz tabulka pro hodnotu M, L a XL) na rozhraní mezi přívodem k uživateli a veřejným systémem. Montážní firma nebo uživatel odpovídají za to (v případě potřeby konzultace s provozovatelem distribuční soustavy), že je zařízení připojené ke zdroji, jehož zkratový výkon Ssc je větší nebo roven xx (viz tabulka pro hodnotu M, L a XL). 12) B/W35, podle normy EN14825, chladné klima, Pdesign 33 pro Mega S a 36 pro Mega M. 13) B/W35, podle normy EN14825, chladné klima, Pdesign 6. 14) B/W35, podle normy EN14825, chladné klima, Pdesign ) Velikost jističe lze upravit podle výstupního výkonu tepelného čerpadla. Viz kapitola Odhadovaný proud. 16) B/W55, podle normy EN14825, chladné klima, Pdesign promega S 31, pro Mega M 34, Mega L 55, pro mega XL Min./max. provozní teplota R41A T water C T brine C Hodnotová definice pracovní obálky kompresoru R41A Teplota nemrznoucí kapaliny v C Teplota otopné vody v C VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

23 6.3 Grafy výkonu IVAR.HP XL, teplota přívodu do otopné soustavy 35 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 12 W ot/min 3 ot/min 36 ot/min 45 ot/min 6 ot/min C Ot./min Teplota nemrznoucí kapaliny ( C) () 18,53 22,36 25,6 15 Příkon () 4,62 4,6 4,46 COP 4,1 4,86 5,62 () 39,59 43,97 49,5 3 Příkon () 9,55 9,35 9,36 COP 4,15 4,7 5,29 () 45,4 52,18 58,5 36 Příkon () 1,98 11,9 1,95 COP 4,1 4,71 5,34 () 62,12 65,85 72,89 45 Příkon () 15,43 15,58 15,71 COP 4,3 4,23 4,64 () 84,61 87,79 96,3 6 Příkon () 21,64 22,27 21,47 COP 3,91 3,94 4,47 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 22

24 6.3.2 IVAR.HP XL, teplota přívodu do otopné soustavy 55 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 1 W rpm 3 rpm 36 rpm 45 rpm 6 rpm C Ot./min Teplota nemrznoucí kapaliny ( C ) () 17,17 19,88 21,62 15 Příkon () 7,13 7,14 7,16 COP 2,41 2,79 3,2 () 35,39 39,75 45,35 3 Příkon () 13,39 13,44 13,54 COP 2,64 2,96 3,35 () 41,77 47,87 53,86 36 Příkon () 16,35 16,69 16,8 COP 2,56 2,87 3,35 () 52,38 59, 67,53 45 Příkon () 2,18 2,53 2,71 COP 2,6 2,87 3,26 () 69,77 78,33 88,3 6 Příkon () 28, 27,86 29, COP 2,49 2,81 3,4 23 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

25 6.3.3 IVAR.HP L, teplota přívodu do otopné soustavy 35 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 8, W35 7, 6, 5, 4, 3, 15 rpm 3 rpm 36 rpm 45 rpm 6 rpm 2, 1,, -5 5 C ot./min Teplota nemrznoucí kapaliny ( C) () 12,84 14,55 16,72 15 Příkon () 3,36 3,34 3,32 COP 3,82 4,35 5,3 () 25,43 28,76 34,22 3 Příkon () 6,5 6,55 6,63 COP 3,91 4,39 5,16 () 3,42 35,6 41,13 36 Příkon () 7,81 7,91 8,15 COP 3,9 4,5 5,5 () 37,86 44,11 5,64 45 Příkon () 9,99 1,23 1,58 COP 3,79 4,31 4,79 () 5,86 58,55 67,27 6 Příkon () 14,45 15,3 15,78 COP 3,52 3,89 4,26 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 24

26 6.3.4 IVAR.HP L, teplota přívodu do otopné soustavy 55 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 7, W55 6, 5, 4, 3, 15 rpm 3 rpm 36 rpm 45 rpm 6 rpm 2, 1,, -5 5 C ot./min Teplota nemrznoucí kapaliny ( C) () 11,92 13,43 14,92 15 Příkon () 5,11 5,23 5,2 COP 2,33 2,57 2,97 () 23,75 27,11 29,82 3 Příkon () 9,47 9,49 9,31 COP 2,51 2,86 3,2 () 29,15 32,91 38,28 36 Příkon () 1,98 1,86 11,2 COP 2,65 3,3 3,42 () 35,73 4,98 46,87 45 Příkon () 14,2 14,26 14,51 COP 2,55 2,87 3,23 () 49,8 55,36 63,5 6 Příkon () 19,64 19,83 2,48 COP 2,5 2,79 3,8 25 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

27 6.3.5 IVAR.HP M, teplota přívodu do otopné soustavy 35 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 6, 5, W35 4, 3, 2, 1, 15 rpm 3 rpm 36 rpm 45 rpm 6 rpm, -5 5 C ot./min Teplota solanky Výhřevnost () 9,54 11,1 12,/83 15 Příkon () 2,46 2,42 2,37 COP 3,89 4,58 5,34 Výhřevnost () 19,3 22,33 25,91 3 Příkon () 4,71 4,72 4,74 COP 4,9 4,73 5,47 Výhřevnost () 23,11 26,7 3,98 36 Příkon () 5,76 5,79 5,84 COP 4,1 4,61 5,31 Výhřevnost () 28,71 33,13 38,56 45 Příkon () 7,5 7,57 7,56 COP 3,83 4,38 5,4 Výhřevnost () 38,8 43,82 48,58 6 Příkon () 11,6 11,2 11,37 COP 3,44 3,91 4,27 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 26

28 6.3.6 IVAR.HP M, teplota přívodu do otopné soustavy 55 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. W55 5, 45, 4, 35, 3, 25, 2, 15, 1, 5,, -5 5 C 15 rpm 3 rpm 36 rpm 45 rpm 6 rpm ot./min Teplota nemrznoucí kapaliny ( C) () 9,41 1,64 12,8 15 Příkon () 3,91 3,9 3,87 COP 2,4 2,73 3,12 () 18,46 21,4 23,99 3 Příkon () 7,7 7,6 7,4 COP 2,61 2,98 3,41 () 22,1 25,17 28,7 36 Příkon () 8,45 8,46 8,46 COP 2,62 2,97 3,39 () 27,59 31,36 35,72 45 Příkon () 1,68 1,74 1,76 COP 2,58 2,92 3,32 () 37,1 41,69 47,23 6 Příkon () 14,79 14,96 14,96 COP 2,51 2,79 3,16 27 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

29 6.3.7 IVAR.HP S, teplota přívodu do otopné soustavy 35 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. W35 45, 4, 35, 3, 25, 2, 15, 1, 5,, -5 5 C 15 rpm 3 rpm 36 rpm 45 rpm ot./min Teplota nemrznoucí kapaliny () 9,47 11,2 12,78 15 Příkon () 2,45 2,42 2,37 COP 3,87 4,55 5,39 () 19,39 22,42 26,36 3 Příkon () 4,74 4,76 4,78 COP 4,9 4,71 5,52 () 23,24 26,86 3,98 36 Příkon () 5,81 5,85 5,9 COP 4, 4,59 5,25 () 28,84 33,29 38,5 45 Příkon () 7,55 7,64 7,75 COP 3,82 4,36 4,97 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 28

30 6.3.8 IVAR.HP S, teplota přívodu do otopné soustavy 55 C Graf závislosti topného výkonu na teplotě nemrznoucí kapaliny při různých otáčkách kompresoru. 4, 35, 3, 25, 2, 15, 1, 5,, W C 15 rpm 3 rpm 36 rpm 45 rpm ot./min Teplota nemrznoucí kapaliny -5 5 () 9,32 1,55 12,2 15 Příkon () 3,89 3,89 3,87 COP 2,4 2,72 3,11 () 18,43 21, 24, Příkon () 7,8 7,9 7,8 COP 2,6 2,96 3,39 () 22,5 25,13 28,76 Příkon () 8,48 8,5 8,52 COP 2,6 2,96 3,38 () 27,43 31,13 35,66 Příkon () 1,7 1,77 1,84 COP 2,56 2,89 3,29 29 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

31 6.4 Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny) Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny), Mega XL Průtok v okruhu nemrznoucí kapaliny Mega XL BW35 l/s 5,5 5 4,5 4 3,5 3 2,5 2 1,5 1, ΔT 3K ΔT 4K kpa ΔT 3K ΔT 4K () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 22 1, , , , , , , , , , ztráta Průtok v okruhu nemrznoucí kapaliny Mega XL BW55 4, l/s 3,5 3 2,5 2 1,5 ΔT 3K ΔT 4K kpa ΔT 3K ΔT 4K 1 4, () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 2 1, , , , , , , , , , ztráta IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 3

32 6.4.2 Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny), Mega L Průtok v okruhu nemrznoucí kapaliny Mega L BW , ,5 1 l/s 2 1,5 ΔT 3K ΔT 4K kpa 8 6 ΔT 3K ΔT 4K 1 4, () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 15, , , , , , , , , , ztrýta Průtok v okruhu nemrznoucí kapaliny Mega L BW , l/s 1,5 1,5 ΔT 3K ΔT 4K kpa ΔT 3K ΔT 4K () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 13, , , , , , , , , , ztráta 31 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

33 6.4.3 Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny),mega M Průtok v okruhu nemrznoucí kapaliny Mega M BW35 l/s 3 2,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1,2 1,8,6,4, t 3K t 4K kpa t 3K t 4K () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 11, , , , , , , , , , , , , , , , , , ztráta Průtok v okruhu nemrznoucí kapaliny Mega M BW55 2,4 12 2,2 2 1,8 1,6 1, l/s 1,2 1,8,6,4,2 Δt 3K Δt 4K kpa Δt 3K Δt 4K () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 11, , , , , , , , , , , , , , , , , , ztráta IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 32

34 6.4.4 Odhad průtoku a vnějšího dostupného tlaku - studená strana (okruh nemrznoucí kapaliny), Mega S Průtok v okruhu nemrznoucí kapaliny Mega S BW35 l/s 2,4 2,2 2 1,8 1,6 1,4 1,2 1,8,6,4, t 3K t 4K kpa t 3K t 4K () t 3K Průtok (l/s) ztráta () t 4K 11, , , , , , , , , , , , , , ztráta Průtok v okruhu nemrznoucí kapaliny Mega S BW55 1,8 12 1,6 1, ,2 11 l/s 1,8,6 Δt 3K Δt 4K kpa Průtok (l/s) 15 1 Δt 3K Δt 4K,4, () t 3K Průtok (l/s) ztráta () t 4K Průtok (l/s) 11, , , , , , , , , , , , , , ztráta 33 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

35 6.5 Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Mega XL Průtok otopnou soustavou BOW35 a dostupný vnější tlak W35 v Mega XL l/s 4,8 4,4 4 3,6 3,2 2,8 2,4 2 1,6 1,2,8, Δt 1K Δt 5K kpa Δt 1K Δt 5K () t 5K Průtok (l/s) ztráta () t 1K Průtok (l/s) 22 1, , , , , , ,14 * * 65 1, ,2 * * 87 2, ztráta Průtok otopnou soustavou BOW55 a dostupný vnější tlak W55 v Mega XL l/s 2 1,8 1,6 1,4 1,2 1 Δt 8K,8,6,4, kpa Δt 8K () Průtok (l/s) Interní pokles tlaku t 8K 16, , , , , IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 34

36 6.5.2 Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Mega L Průtok otopnou soustavou BOW35 a dostupný vnější tlak W35 v Mega L l/s 3 2,8 2,6 2,4 2,2 2 1,8 1,6 1,4 1,2 1,8,6,4, Δt 1K Δt 5K kpa Δt 1K Δt 5K ()Průtok (l/s) t 5K ztráta ()Průtok (l/s) t 1K 15, , , , , , , , , , ztráta Průtok v otopné soustavě BW55 a dostupný vnější tlak W55 v Mega L l/s 1,4 1,2 1,8,6,4, Δt 8K kpa Δt 8K () Průtok (l/s) ztráta t 8K 11, , , , , VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

37 6.5.3 Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Mega M Průtok otopnou soustavou BOW35 a dostupný vnější tlak W35 v Mega M l/s 2,2 2 1,8 1,6 1,4 1,2 1,8,6,4, Δt 5K Δt 1K kpa Δt 5K Δt 1K () t 5K Průtok (l/s) ztráta () t 1K 11, , , , , , , , , , , , , , , , , , Průtok otopnou soustavou BOW55 a dostupný vnější tlak W55 v Mega M Průtok (l/s) ztráta 1,4 8 1, l/s,8,6 t 8K kpa t 8K,4 2, () Průtok (l/s) ztráta t 8K 11, , , , , , , , , IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 36

38 6.5.4 Odhad průtoku a vnějšího dostupného tlaku - teplá strana (otopná soustava) Mega S Průtok otopnou soustavou BOW35 a dostupný vnější tlak W35 v Mega S 1,8 8 1,6 7 l/s 1,4 1,2 1,8,6,4 Δt 5K Δt 1K kpa Δt 5K Δt 1K, () Průtok (l/s) Interní () Průtok (l/s) Interní t 5K t 1K 11, , , , , , , , , , , , , , Průtok otopnou soustavou BOW55 a dostupný vnější tlak W55 v Mega S 1 76,9,8 74,7,6 72 l/s,5,4,3 t 8K kpa 7 68 t 8K,2, () Průtok (l/s) Interní t 8K 11, , , , , , , VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

39 6.6 Odhadovaný elektrický proud (nejvyšší) Teplota na přívodu otopné stoustavy ( C) Odhadovaný proud (A) pro Mega XL 65 * * * 51,4 51,8 52,3 * 6 * * 52,5 53,1 53,5 54, 54, * 47,6 48,2 48,7 49,1 49,5 49,2 5 42,9 43,7 44,2 44,7 45, 45,4 45, ,5 4,2 4,7 41,2 41,6 42, 42,3 4 36,6 37,3 37,9 38,3 38,8 39,3 39, ,4 35,2 35,8 36,3 36,9 37,6 38,1 3 33,1 33,9 34,6 35,3 36, 36,9 37,5 Nemrznoucí kapalina na vstupu do TČ ( C) )Nejvyšší proud Teplota na přívodu otopné stoustavy ( C) Odhadovaný proud (A) pro Mega L 65 * * * 38,9 39,4 39,4 * 6 * * 38,5 39,4 39,8 1 39,8 39,5 55 * 35,1 36, 36,7 37,1 37,1 36,8 5 32,2 32,9 33,6 34,2 34,5 34,6 34,4 45 3,3 3,7 31,3 31,8 32,2 32,3 32,2 4 28,4 28,7 29,2 29,7 3,1 3,4 3, ,6 26,8 27,2 27,7 28,3 28,8 29, 3 25, 25, 25,4 26, 26,8 27,5 27,9 Nemrznoucí kapalina na vstupu do TČ ( C) ) Nejvyšší proud Teplota na přívodu otopné stoustavy ( C) Odhadovaný proud (A) pro Mega M 65 * * * 28,6 29, 29, * 6 * * 28,3 28,9 29,3 1 29,2 29, 55 * 25,7 26,4 26,9 27,2 27,2 27, 5 23,5 24, 24,6 25, 25,3 25,3 25, , 22,4 22,8 23,2 23,5 23,6 23,5 4 2,6 2,9 21,2 21,6 21,9 22,1 22, ,3 19,4 19,7 2,1 2,5 2,9 21,1 3 18, 18,1 18,4 18,8 19,4 19,9 2,2 Nemrznoucí kapalina na vstupu do TČ ( C) ) Nejvyšší proud Odečet C Odhadovaný proud (A) pro Mega S 65 C * * * 24,9 25,2 1 25,2 1 24,8 6 C * * 22,8 23,2 23,4 23,3 23, 55 C * 2,8 21,3 21,6 21,7 21,7 21,4 5 C 19, 19,5 19,9 2,1 2,3 2,3 2,1 45 C 17,9 18,3 18,6 18,8 19, 19, 18,9 4 C 16,9 17,1 17,4 17,6 17,8 18, 18, 35 C 15,8 16, 16,3 16,6 16,8 17,1 17,3 3 C 14,8 15, 15,2 15,6 15,9 16,3 16,8 Nemrznoucí kapalina na vstupu do TČ ( C) ) Nejvyšší proud IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 38

40 7 Postup při navrhování/dimenzování TČ Pro navrhování tepelného čerpadla IVAR.HP Mega je doporučeno použít výpočtový software HPC 2. Pro správný návrh tepelného čerpadla je nutno znát základní informace o umístění objektu, o fyzikálně technických vlastnostech objektu, způsobu jeho používání, druhu otopné soustavy, o funkcích, které budou využity (ohřev bazénové vody, chlazení objektu) a informace o preferovaném nízkopotenciálním zdroji tepla, který bude využit. Pro zjednodušení shromažďování potřebných dat je možno použít poptávkový frmulář zde uvedený. Při zadávání hodnot do softwaru HPC 2 je nutno postupovat dle pokynů v nápovědě softwaru. Jako jedna z nejdůležitějších hodnot pro správný výběr výkonu tepelného čerpadla je volba energetického pokrytí celoroční dodávky tepla do objektu. Pro tepelné čerpadlo IVAR.HP Mega (inverterová technologie) je to 1 % energetického pokrytí potřeby tepla za rok (1 % výkonového pokrytí). Přístup do online programu HPC 2 je možno obdržet na základě požadavku předaného patřičnému obchodnímu zástupci firmy IVAR CS. 39 VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany

41 7.1 Poptávkový formulář Jaká je vnitřní teplota v budově při výše uvedené TZ? *Obvykle 21 C. Data požadovaná pro návrh tepelného čerpadla Dotaz a popis Kde se nachází místo realizace tepelného čerpadla? *Zadejte nejbližší město v okolí a PSČ pro zjištění klimatických dat (extrémní nejnižší a průměrné teploty venkovního vzduchu). Jaká je tepelná ztráta budovy? *Zadejte vypočtenou tepelnou ztrátu (TZ prostupem a větráním) a venkovní teplotu (např. Praha; t e = -12 C), zadejte vytápěnou plochu S v m2. Pokud není TZ k dispozici, zadejte měrnou tepelnou ztrátu v W/m2, nebo předchozí spotřebu. Kolik lidí bude obývat budovu? Jaký je požadovaný zdroj nízkopotenciálního tepla? Jaký bude pomocný zdroj tepla? Název instalace: Jméno a příjmení, titul: Ulice, číslo popisné: PSČ, město: Telefon (mobil): Jedn. město PSČ Q () t e ( C) S (m2) poč.osob t i ( C) zdroj tepla otopná s. pom. zdr. chlazení bazén datum Hodnota *Zde je možno zvolit jako zdroj energie venkovní vzduch (použije se zde venkovní vzduchová jednotka), dále je možno použít povrchový zemní kolektor a další možnosti jsou vrt. Jaký je druh otopné soustavy? *Otopná soustava může být radiátorová, kde je doporučený teplotní spád 55/47 C, podlahová s teplotním spádem 38/3 C (v betonu) nebo 45/37 C (ve dřevě). Pokud je soustava smíšená, volí se vyšší teplotní spád. *Ve většině případů se volí jako pomocný zdroj tepla elektrické několikastupňové topné těleso integrované v tepelném čerpadle. Pokud je v budově již nainstalován kupříkladu plynový kotel, lze jej použít místo elektrického tělesa. Bude požadováno chlazení? (pasivní nebo aktivní) *Možnost pasivního nebo aktivního chlazení, pouze při zisku tepla ze země nebo z vody. Pro aktivní chlazení je vhodné mít oddělenou otopnou soustavu. Bude vytápěn bazén? (krytý, nekrytý), plocha m2 *Na tom jestli bude bazén krytý nebo ne, závisí součinitel přestupu tepla pro výpočet tepelné ztráty. Kdy předpokládáte termín realizace? *Je nutno zadat kvůli odhadu spotřeby teplé vody. Normální dům o 4 obyvatelích má spotřebu cca 45 h/rok. ZDE PROSÍM O VYPLNĚNÍ KONTAKTNÍCH INFORMACÍ: Instalační firma Koncový zákazník Děkujeme za vyplnění a zaslání na info@ivarcs.cz Datum:

42 8 Kontrolní seznam Umístění TČ: OK Není OK Vnitřní jednotka je umístěna v prostředí, kde nemrzne. Umístění vnitřní jednotky u venkovní zdi. Správný odstup jednotky od konstrukcí a od ostatních jednotek. TČ nestojí v rohu místnosti. Kontrola vodorovné pozice. Pro vnitřní jednotku je k dispozici podlahová jímka (odvodnění). Podlaha má dostatečnou nosnost pro celkovou hmotnost vnitřní jednotky ~55 kg (doporučená tloušťka betonové desky 1 mm). Jsou instalovány 4 ks desek tlumení hluku. Okruh nemrznoucí kapaliny: Ano Ne Je použitá správná nemrznoucí kapalina? (Etanol) Je instalován filtr v otopné soustavě? Byla provedena kontrola kvality vody? Je vyžadován změkčující filtr? Je namíchaná na správný bod tuhnutí? (-17 C) Je zajištěno odvzdušnění? Je použit pojistný ventil? Objem vody: Ano Ne Je zapotřebí dodatečná nádrž? Potrubí: Ano Ne Má pojistný ventil správnou pozici? Je instalována expanzní nádoba, pojistný ventil, odvzdušnění? Je dimenze potrubí v otopné soustavě dostatečná pro dosažení jmenovitého průtoku? IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany VFJSA348 41

43 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany Tel.: Fax: info@ivacs.cz Firma IVAR CS, spol. s r. o. si vyhrazuje právo provádět v jakémkoliv momentu a bez předchozího upozornění změny technického nebo obchodního charakteru u výrobků uvedených v tomto technickém listu. Vzhledem k dalšímu vývoji výrobků si vyhrazujeme právo provádět technické změny nebo vylepšení bez oznámení, odchylky mezi vyobrazeními výrobků jsou možné. Informace uvedené v tomto technickém sdělení nezbavují uživatele povinnosti dodržovat platné normativy a platné technické předpisy. Dokument je chráněn autorským právem. Takto založená práva, zvláště práva překladu, rozhlasového vysílání, reprodukce fotomechanikou nebo podobnou cestou a u ložení v zařízení na zpracování dat zůstávají v yhrazena. Za tiskové chyby nebo chybné údaje nepřebíráme žádnou zodpovědnost. VFJSA348 IVAR CS spol. s r.o., Velvarská 9, Nelahozeves - Podhořany
