1 ING. MARIÁN PETRÁŠ AUTORIZOVANÝ STAVEBNÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB HVIEZDOSLAVOVA 10, TRNAVA, tel / , 033/ ZAMERANIE + FOTODOKUMENTÁCIA STRECHY, STIEN A STROPU 2. NP. NÁZOV STAVBY KULTÚRNY DOM V MODRANKE MIESTO STAVBY MODRANKA, Sereďská ulica 3956/131 INVESTOR Mesto Trnava SPRACOVATEĽ Ing. Marián PETRÁŠ, reg.č. 0077*A*3-1 SPOLUPRÁCA Ing. Jozef Ušák, Janka Mikušová ZÁKAZKOVÉ ČÍSLO A - 35/2009 DÁTUM november 2009

2 ING. MARIÁN PETRÁŠ * AUTORIZOVANÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB * R.Č.: 0077 * A * ZÁKLADNÉ ÚDAJE Zameranie existujúcich nosných konštrukcií strechy a posledného podlažia objektu Kultúrneho domu v Modranke je vypracované na základe objednávky a uzatvorenej zmluvy o dielo medzi zhotoviteľom a objednávateľom, ktorým je Mesto Trnava. Slúži pre potreby vypracovania statického posudku existujúcich nosných prvkov. Zámerom objednávateľa je výmena existujúcej strešnej krytiny, ktorá je v súčasnosti vo veľmi zlom technickom stave, pričom na viacerých miestach dochádza k zatekaniu do objektu. Posudzovaný stavebný objekt sa nachádza v centrálnej časti obce Modranka, na Sereďskej ulici č. 3956/131. Tento bol stavebne zrealizovaný približne pred timi rokmi na základe projektu vypracovaného firmou OSP Trnava, ktorý sa však do dnešných dní nezachoval Všeobecný popis zameriavaných konštrukčných častí Posudzovaný objekt Kultúrneho domu je dvoj-podlažná nepodpivničená budova pôdorysu L celkovej vonkajšej dĺžky 45,09 m, hĺbky 18,20 m (uličná širšia časť pôdorysu L ), resp. 16,98 m (užšia zadná časť pôdorysu L ). Ide o samostatne stojaci objekt tvoriaci jeden dilatačný celok. Konštrukčný nosný systém posudzovaného objektu je vytvorený ako stenový, s nosnými vnútornými a obvodovými stenami a stenovými piliermi skladobnej hrúbky (bez omietok) 45 cm, vytvorenými pravdepodobne z plných pálených tehál. Tieto sú usporiadané v priečnom aj pozdĺžnom smere. Stropy prízemia a poschodia uličnej časti objektu a stropy prízemia stredovej a zadnej časti objektu sú v prevažnej miere vyskladané zo železobetónových dutinových stropných prefabrikátov PZD, miestami sú tieto kombinované so železobetónovými monolitickými dobetonávkami. Z tohto materiálu sú vytvorené aj konzolovo vyložené strešné rímsy. Prestrešenie uličnej časti objektu je tvaru sedlovej šikmej strechy s valbami s keramickou strešnou krytinou, s jednotným sklonom všetkých strešných rovín veľkosti 39. Jej nosná konštrukcia je tvorená dreveným krovom väznicovej sústavy. Stredová a zadná časť objektu sú prestrešené plytkou šikmou sedlovou strechou, s plechovou vlnitou strešnou krytinou. Táto sa v prednej časti napája na šikmú strechu uličnej časti objektu a v zadnej časti je ukončená štítovým múrom. Sklon oboch strešných rovín je 19. Nosnú konštrukciu tejto časti strechy tvoria oceľové strešné väzníky, do ktorých sú kotvené drevené strešné väznice, ako aj drevené trámy nosnej konštrukcie stropu a podhľadu Popis vykonávania meracích prác Geometrické usporiadanie jednotlivých konštrukčných časí posudzovanej strechy a konštrukčných prvkov posledného podlažia bolo realizované bežnou meracou technikou (pásmo, meter, šublera...). ZAMERANIE STRECHY A STROPU KD V MODRANKE - zák. č. A - 35/2009 STRANA 2)

3 ING. MARIÁN PETRÁŠ * AUTORIZOVANÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB * R.Č.: 0077 * A * 3-1 Potrebné informácie o stavebno-technickom stave posudzovaných nosných konštrukcií a ich konštrukčnom usporiadaní sa získavali najmä vizuálnymi obhliadkami, doplnenými o prieskumné sondy overujúce skladby existujúceho dreveného stropu a podhľadu stredovej a zadnej časti objektu, ako aj hrúbku jednotlivých oceľových profilov posudzovaných priehradových strešných väzníkov. V ostatných častiach nebolo potrebné realizovať prieskumné sondy, nakoľko prevažná časť existujúcich nosných prvkov strechy celého objektu je voľne prístupná a nad žb. dutinovými prefabrikátmi stropu 2. NP. uličnej časti objektu nie sú vytvorené podlahové vrstvy, takže ich skladba je taktiež vizuálne dobre kontrolovateľná. 2. STAVEBNO-TECHNICKÝ POPIS ZAMERIAVANÝCH KONŠTRUKČNÝCH ČASTÍ 2.1. Konštrukčné riešenie existujúceho dreveného krovu uličnej časti objektu Existujúca nosná konštrukcia prestrešenia uličnej časti objektu je tvorená dreveným krovom väznicovej sústavy, sedlového tvaru s valbami, s jednotným sklonom všetkých strešných rovín veľkosti 39. Drevený krov pozostáva z nasledovných konštrukčných častí : a/ pomúrnic prierezu 155/135 mm b/ krokiev šírky mm, výšky mm (priemerne 80/120 mm) c/ stredových väzníc prierezu 135/155 mm d/ šikmých a zvislých stĺpikov plných väzieb prierezu 135/150 mm e/ šikmých pásikov prierezu 95/95 mm f/ horizontálnych klieštin plných väzieb prierezu 60/145, resp. 80/155 mm g/ roznášacích trámov pod šikmými stĺpikmi plných väziev prierezu 190/135 mm Pomúrnice dreveného krovu sú kotvené do existujúcich nadmúroviek železobetónových prefabrikovaných konzolovo vyložených strešných ríms, resp. v mieste napojenia na šikmú strechu stredovej časti objektu sú tieto podopreté murovanými piliermi prierezu 30/30 cm, vytvorenými z plných pálených tehál. Krajné plné väzby krovu sú vytvorené so zvislými stĺpmi situovanými v nárožiach bočných strešných valieb. Tieto sú doplnenými šikmými pásikmi. Vnútorné plné väzby krovu sú vytvorené so šikmými stĺpmi tvaru V, pod ktorými sú umiestnené roznášacie drevené hranoly uložené na železobetónovej prefabrikovanej stropnej konštrukcii. Osové vzdialenosti vnútorných plných väzieb sú 3,83 a 3,82 m, krajné plné väzby sú od týchto vzdialené 1,97, resp. 1,99 m. Medzi plnými väzbami krovu sú tri, resp. dve prázdne väzby tvorené výlučne drevenými krokvami podopretými pomúrnicou a stredovou väznicou. ZAMERANIE STRECHY A STROPU KD V MODRANKE - zák. č. A - 35/2009 STRANA 3)

4 ING. MARIÁN PETRÁŠ * AUTORIZOVANÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB * R.Č.: 0077 * A * 3-1 Existujúca strešná krytina tejto časti objektu je vytvorená z keramických drážkovaných tehál uložených na drevenom laťovaní. V strešnej krytine sa nachádza viacero výlezných, resp. presvetľovacích otvorov Konštrukčné riešenie existujúcej strechy strednej a zadnej časti objektu Existujúca nosná konštrukcia prestrešenia strednej a zadnej časti objektu je tvorená symetrickými oceľovými priehradovými strešnými väzníkmi sedlového tvaru so spusteným spodným pásom, do ktorého sú kotvené drevené trámy konštrukcie stropu a podhľadu. Sklon oboch strešných rovín je 19. Väzníky sedlového tvaru vznikli stredovým spojením dvoch pultových oceľových strešných väzníkov dĺžky cca 8,45 m, výšky vo vrchole strechy cca 3,20 m. Uložené sú na pozdĺžne fasádne nosné murivá s vnútorným svetlým rozpätím cca 16,0 m. Ich vzájomné osové vzdialenosti sú 3,47 až 3,55 m, s výnimkou zadného modulu, ktorý je zmenšený na 2,24 m. Z geometrického zamerania oceľových strešných väzníkov a z vykonaných prieskumných sond boli zistené nasledovné prierezy ich jednotlivých konštrukčných častí : a/ horné a dolné pásy sú z trubiek prierezu ø76.1/5 mm b/ šikmé diagonály sú z trubiek prevažne ø57/3 mm, resp. miestami ø60/3 mm c/ zvislice sú z trubiek prevažne ø48.3/3 mm, resp. miestami ø57/3 mm d/ krajné výstuhy v uložení väzníka sú z plechu prierezu 500/10 mm Zavetrovanie oceľových strešných väzníkov v hrebeni strechy je vytvorené z oceľových ondrejovských krížov doplnených zvislými a horizontálnymi prútmi, všetko rovnakého prierezu trubka ø42/3 mm. Tieto prechádzajú po celej dĺžke hrebeňa strechy, t.j. sú vkladané medzi všetky oceľové priehradové strešné väzníky. Zavetrovanie oceľových strešných väzníkov v rovine strechy bolo v minulosti zrealizované iba v zadnej časti objektu, t.j. v posledných štyroch poliach, pomocou jednej rady diagonálnych prútov vytvorených z trubiek ø42/3 mm, situovaných v každej strešnej rovine. Existujúca strešná krytina tejto časti objektu je vytvorená z hliníkového vlnitého plechu výšky 50 mm, uloženého na drevených strešných väzniciach prevažne prierezu 100/120 mm, v ojedinených prípadoch 60/140, resp. 60/160 mm. Drevené strešné väznice sú uložené v dvojnásobnej hustote akú majú zvislice existujúcich priehradových strešných väzníkov, pričom k týmto sú pomocou oceľových zvarovaných uhoľníkov kotvené iba väznice situované nad zvislicami väzníkov. Drevené strešné väznice situované priamo nad hornými pásmi existujúcich strešných väzníkov (mimo ich zvislíc) sú iba podložené drevenými doskami a v smere sklonu strechy podopreté drevenými fošňami, resp. hranolmi rôznych prierezov, aby nemohlo dôjsť k ich zosunutiu. V týchto častiach chýba priame prepojenie oceľových strešných väzníkov s nad nimi situovanými drevenými strešnými väznicami. ZAMERANIE STRECHY A STROPU KD V MODRANKE - zák. č. A - 35/2009 STRANA 4)

5 ING. MARIÁN PETRÁŠ * AUTORIZOVANÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB * R.Č.: 0077 * A * Konštrukčné riešenie posledného stropu uličnej časti objektu Existujúca nosná konštrukcia stropu posledného podlažia uličnej časti objektu je tvorená železobetónovými dutinovými prefabrikátmi PZD hrúbky 25 cm, zo spodnej strany omietnutýmihladkou vápennou omietkou. Z ich hornej strany sa nenachádzajú žiadne podlahové vrstvy podkrovia, teda tieto sú v súčasnosti dobre viditeľné. Taktiež je viditeľný aj smer ich kladenia na existujúce vnútorné a obvodové keramické nosné murivá posledného podlažia uličnej časti objektu, resp. na ich ukončujúce žb. vence a preklady. Z vykonaných vizuálnych obhliadok je zrejmé, že pri kladení stropných prefabrikátov si v minulosti pracovníci nedali záležať na rovinnosť stropu, ktorý je veľmi nerovný, s výškovými rozdielmi aj viac ako 7 cm Konštrukčné riešenie posledného stropu a podhľadu stredovej a zadnej časti objektu Existujúca stropná konštrukcia nad posledným podlažím stredovej a zadnej časti objektu bola v minulosti riešená ako pomerne ľahká, kotvená do oceľových priehradových strešných väzníkov. Z vykonaných prieskumných prác boli zistené tieto charakteristické skladby existujúcej stropnej konštrukcie : Strop nad spoločenskou sálou : - cementový poter 10 mm - drevocementové dosky HERAKLIT 25 mm - asfaltová lepenka kladená na sucho - záklop z drevených dosák 25 mm - vzduchová dutina mm - tepelnoizolačné podhľadové dosky AKULIT 38 mm Strop nad javiskom : - cementový poter 5 mm - škvárobetón 35 mm - asfaltová lepenka kladená na sucho - záklop z drevených fošien 50 mm - vzduchová dutina 160 mm - tepelnoizolačné podhľadové dosky AKULIT 38 mm Strop nad zadnými kúpelňami 2. NP. : - drevocementové dosky HERAKLIT 25 mm - asfaltová lepenka kladená na sucho - záklop z drevených dosák 25 mm - vzduchová dutina 180 mm - podbíjanie z drevených dosák 25 mm - vápenná omietka na rákosovom podklade 15 mm ZAMERANIE STRECHY A STROPU KD V MODRANKE - zák. č. A - 35/2009 STRANA 5)

6 ING. MARIÁN PETRÁŠ * AUTORIZOVANÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB * R.Č.: 0077 * A * 3-1 Na pomerne malej pôdorysnej časti stropu nad spoločenskou sálou, susediacej s existujúcim stropným vetracím otvorom je miesto drevocementových dosiek a doskového záklopu použitý záklop z fošien hrúbky 50 mm, nad ktorými je vytvorený cementový poter hrúbky 15 mm. Nosné prvky existujúcich stropov a podhľadov tejto časti objektu sú tvorené drevenými trámami prevažne prierezu 100/120 mm pomocou oceľových zvarovaných uhoľníkov kotvenými do spodných pásov oceľových priehradových strešných väzníkov. Jednotlivé stropné trámy sú ukladané v osových vzdialenostiach á = 70 cm približne v strede existujúcich stropných dutín. Podhľadové tepelnoizolačné dosky AKULIT sú kotvené k pomocným priečnym fošniam zakotveným v miestach ich stykovania k dreveným stropným trámom. V Trnave, november 2009 Vypracoval : Ing. Marián Petráš ZAMERANIE STRECHY A STROPU KD V MODRANKE - zák. č. A - 35/2009 STRANA 6)

7 ING. MARIÁN PETRÁŠ AUTORIZOVANÝ STAVEBNÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB HVIEZDOSLAVOVA 10, TRNAVA, tel / , 033/ ZAMERANIE K STATICKÉMU POSUDKU NOSNEJ KONŠTRUKCIE STRECHY A STROPU NÁZOV STAVBY KULTÚRNY DOM V MODRANKE MIESTO STAVBY MODRANKA, Sereďská ulica 3956/131 INVESTOR Mesto Trnava SPRACOVATEĽ Ing. Marián PETRÁŠ, reg.č. 0077*A*3-1 SPOLUPRÁCA Ing. Jozef Ušák, Janka Mikušová ZÁKAZKOVÉ ČÍSLO A - 35/2009 DÁTUM november 2009

8 Zoznam výkresov : 1 PôDORYS 2. NP. 2 PôDORYS NOSNEJ KONŠTRUKCIE STRECHY 3 CHARAKTERISTICKÉ REZY A-A, B-B

9 ING. MARIÁN PETRÁŠ AUTORIZOVANÝ STAVEBNÝ INŽINIER PRE NOSNÉ KONŠTRUKCIE A STATIKU STAVIEB HVIEZDOSLAVOVA 10, TRNAVA, tel / , 033/ FOTODOKUMENTÁCIA K STATICKÉMU POSUDKU NOSNEJ KONŠTRUKCIE STRECHY A STROPU NÁZOV STAVBY KULTÚRNY DOM V MODRANKE MIESTO STAVBY MODRANKA, Sereďská ulica 3956/131 INVESTOR Mesto Trnava SPRACOVATEĽ Ing. Marián PETRÁŠ, reg.č. 0077*A*3-1 SPOLUPRÁCA Ing. Jozef Ušák, Janka Mikušová ZÁKAZKOVÉ ČÍSLO A - 35/2009 DÁTUM november 2009

10 Obsah : F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32 F33 PôDORYSNÉ SCHÉMY ROZMIESTNENIA FOTOSNÍMKOV NÁZVY FOTOSNÍMKOV : Juhozápadný uličný pohľad Západný uličný pohľad Severozápadný uličný pohľad Juhovýchodný dvorový pohľad Detail zatečenia juhovýchodnej rímsy Detail zatečenia severozápadnej rímsy Detail zatečenia severozápadnej rímsy Detail zatečenia severozápadnej rímsy Detail zatečenia severozápadnej rímsy Pohľad na časť severozápadnej fasády Pohľad na vnútorné steny a stropný podhľad spoločenskej sály Pohľad na vnútorné steny a stropný podhľad spoločenskej sály Steny a stropný podhľad spoločenskej sály Pohľad na steny a podhľad javiska Pohľad na steny a podhľad javiska Pohľad na plechovú krytinu pôvodnej strechy Detail hrebeňa a úžľabí plechovej strešnej krytiny Detail napojenia plechovej a keramickej strešnej krytiny Styk plechovej a keramickej krytiny Pohľad na keramickú strešnú valbu Detail narušenia pôvodného komína Rohový styk stredových väzníc krovu Rohový styk stredových väzníc krovu Detail vnútorného nárožia krovu Detail vnútorného nárožia krovu Detail vnútorného nárožia krovu Detail obhorenia pôvodnej krokvy Detail zatečenia a nahnitia pôvodnej krokvy Detail krajnej plnej väzby pôvodného krovu Detail napojenia stredových väznícna plnú väzbu krovu Detail styku vnútorných pomúrnic krovu Detail vnútornej pomúrnice pri rímse Detail výlezného otvoru

11 F34 F35 F36 F37 F38 F39 F40 F41 F42 F43 F44 F45 F46 F47 F48 F49 F50 F51 F52 F53 F54 Detail sondy v strope uličnej časti Pohľad na sondu v strope nad javiskom Detail kotvenia dreveného trámu podhľadu stropu nad javiskom Detail spodnej časti oceľového väzníka Detail spodnej časti oceľového väzníka Pohľad na drevené trámy podhľadu Detail spodnej časti oceľového väzníka Detail styku oceľových väzníkov so stredovým zavetrovaním Detail styku oceľových väzníkov so stredovým zavetrovaním Detail uloženia oceľového väzníka Detail uloženia oceľového väzníka Detail uloženia oceľového väzníka Detail horného styku oceľových väzníkov Detail horného styku oceľových väzníkov Detail horného styku oceľových väzníkov a stredového zavetrovania Detail uloženia drevených strešných väzníc Detail uloženia drevených strešných väzníc Detail uloženia drevených strešných väzníc Detail uloženia drevených strešných väzníc Detail uloženia drevených strešných väzníc Detail uloženia drevených strešných väzníc

12

13

14

15

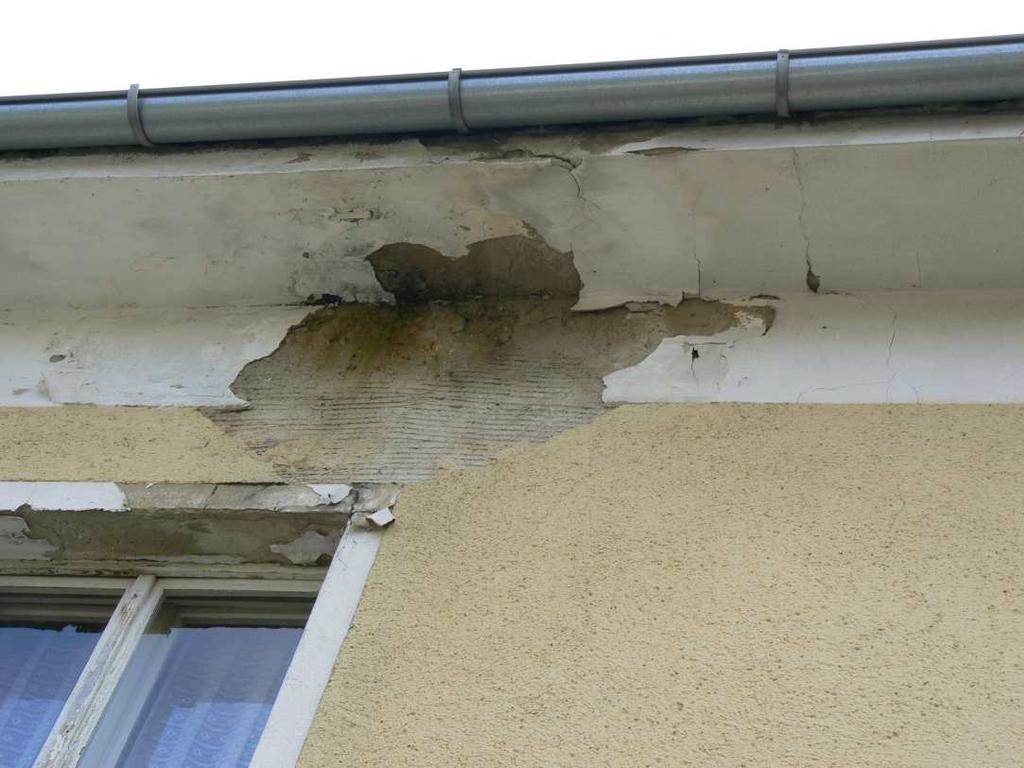

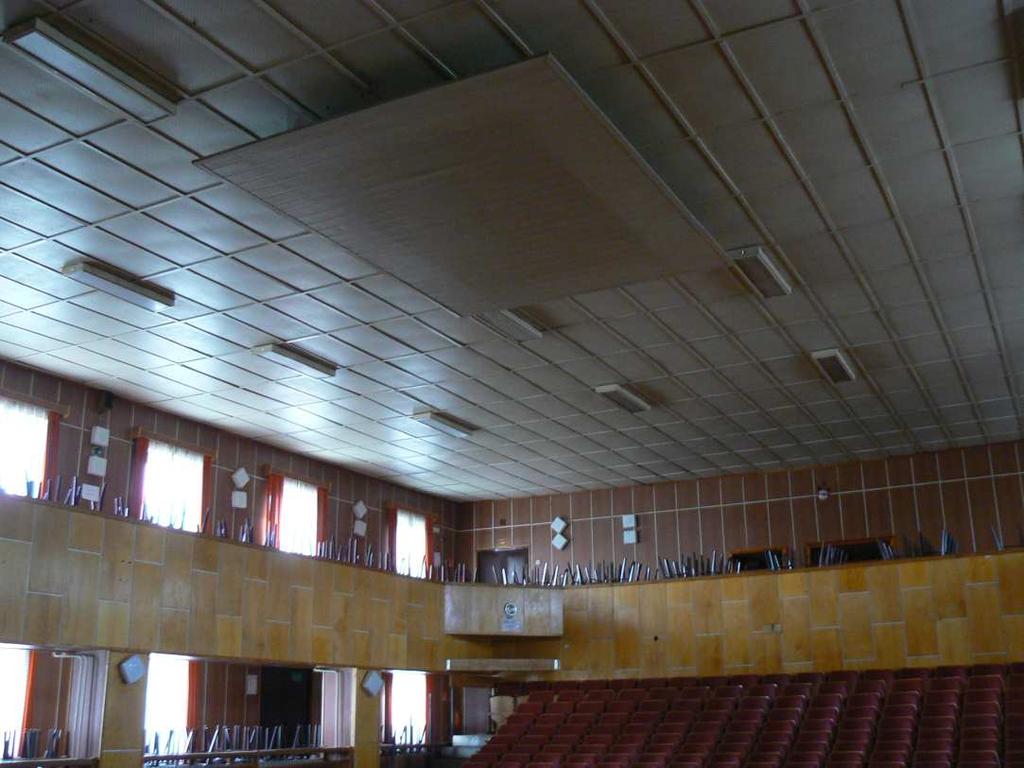

16 F1 Juhozápadný uličný pohľad F2 Západný uličný pohľad F3 Severozápadný uličný pohľad F4 Juhovýchodný dvorový pohľad F5 Detail zaťečenia juhovýchodnej rímsy F6 Detail zaťečenia severozápadnej rímsy

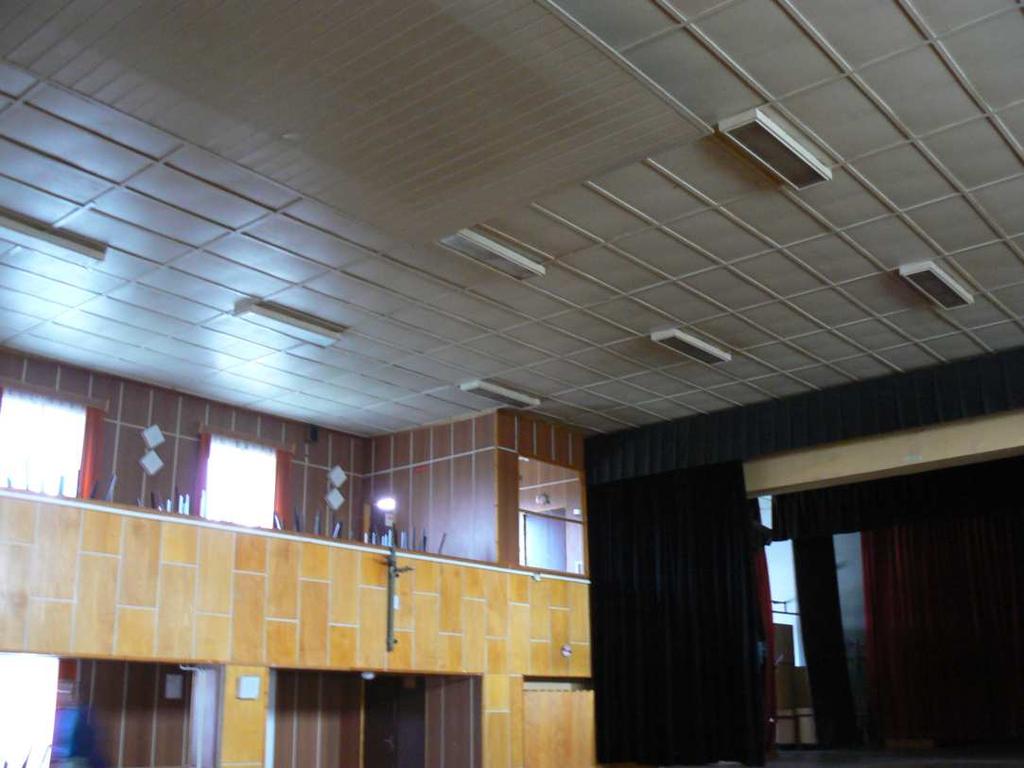

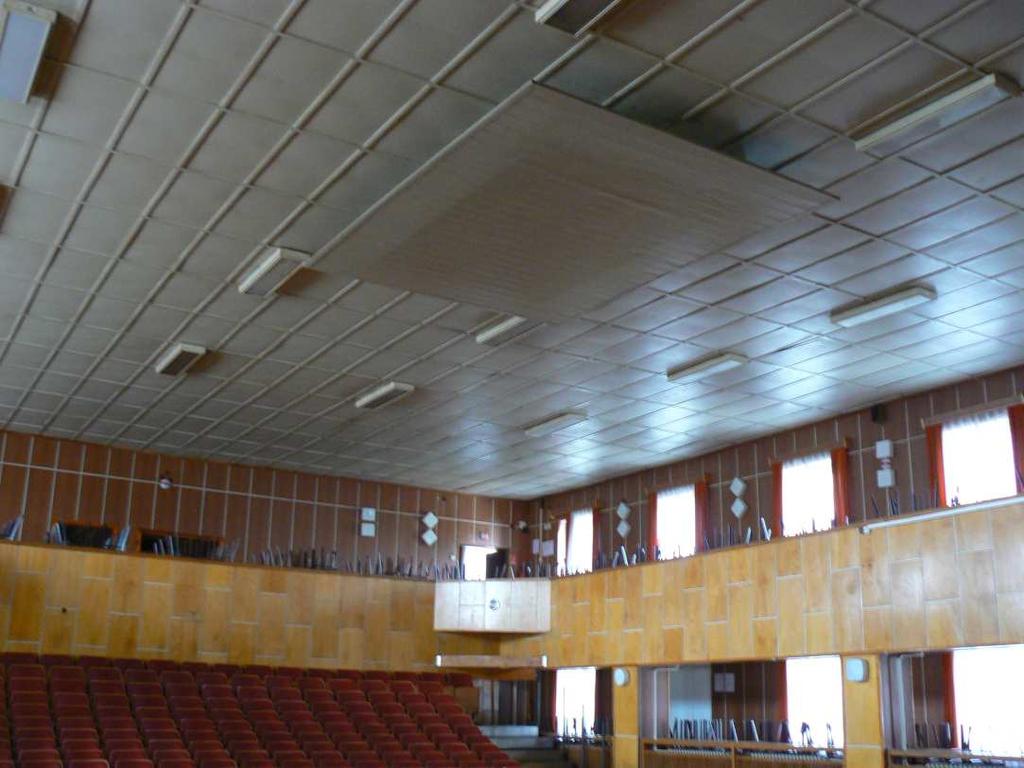

17 F7 Detail zatečenia severozápadnej rímsy F8 Detail zatečenia severozápadnej rímsy F9 Detail zatečenia severozápadnej rímsy F10 Pohľad na časť severozápadnej fasády F11 Pohľad na vnútorné steny a stropný podhľad spoločenskej sály F12 Pohľad na vnútorné steny a stropný podhľad spoločenskej sály

18 F13 Steny a podhľad spoločenskej sály F14 Pohľad na steny a podhľad javiska F15 Pohľad na steny a podhľad javiska F16 Pohľad na plechovú kytinu pôv. strechy F17 Detail hrebeňa a úžľabí plechovej strešnej krytiny F18 Detail napojenia plechovej a keramickej strešnej krytiny

19 F19 Styk plechovej a keramickej krytiny F20 Pohľad na keramickú strešnú valbu F21 Detail narušenia pôvodného komína F22 Rohový styk stredových väzníc krovu F23 Rohový styk stredových väzníc krovu F24 Detail vnútorného nárožia krovu

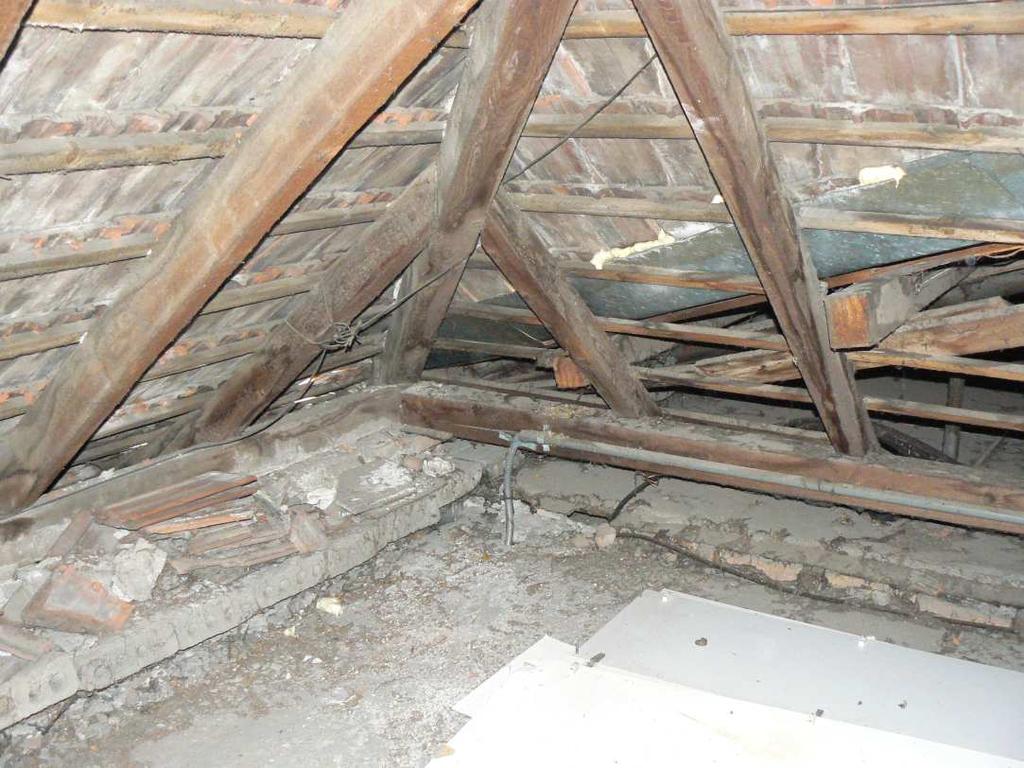

20 F25 Detail vnútorného nárožia krovu F26 Detail vnútorného nárožia krovu F27 Detail obhorenia pôvodnej krokvy F28 Detail zatečenia a nahnitia pôv. krokvy F29 Detail krajnej plnej väzby pôv. krovu F30 Detail napojenia stredových väzníc na plnú väzbu krovu

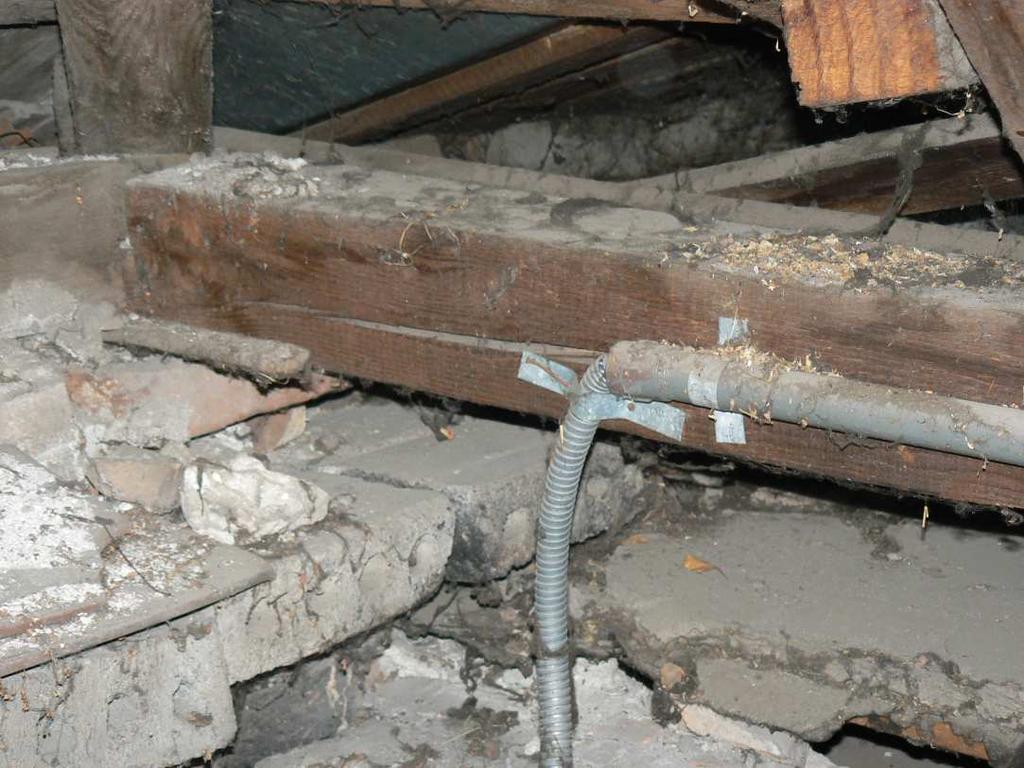

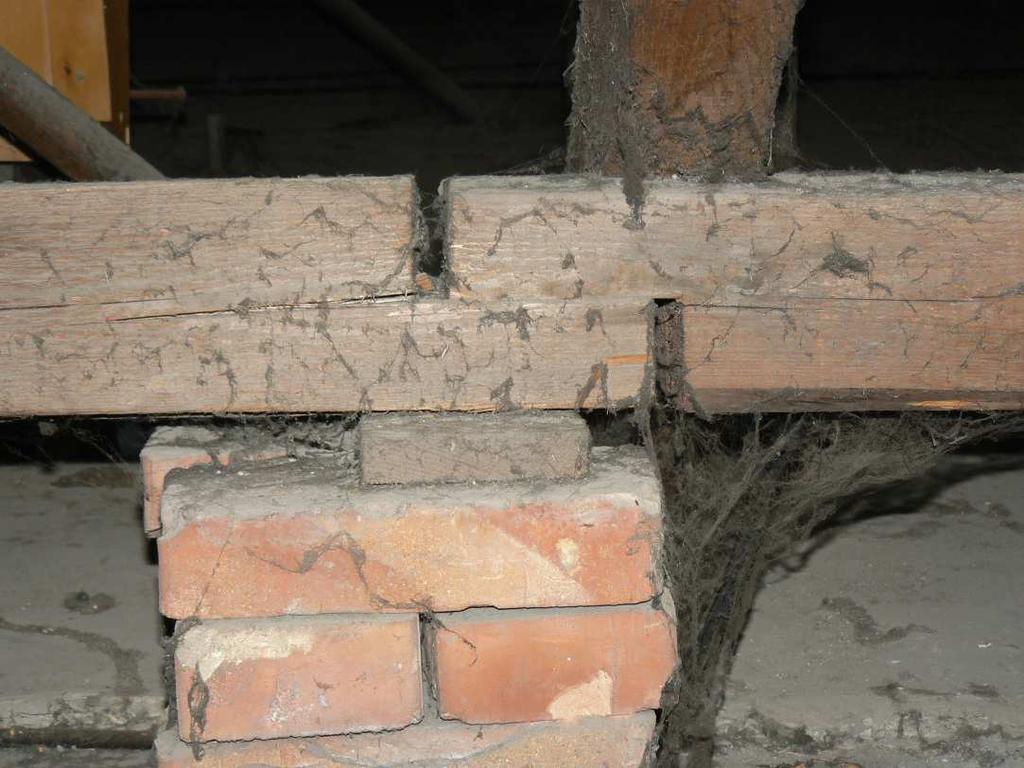

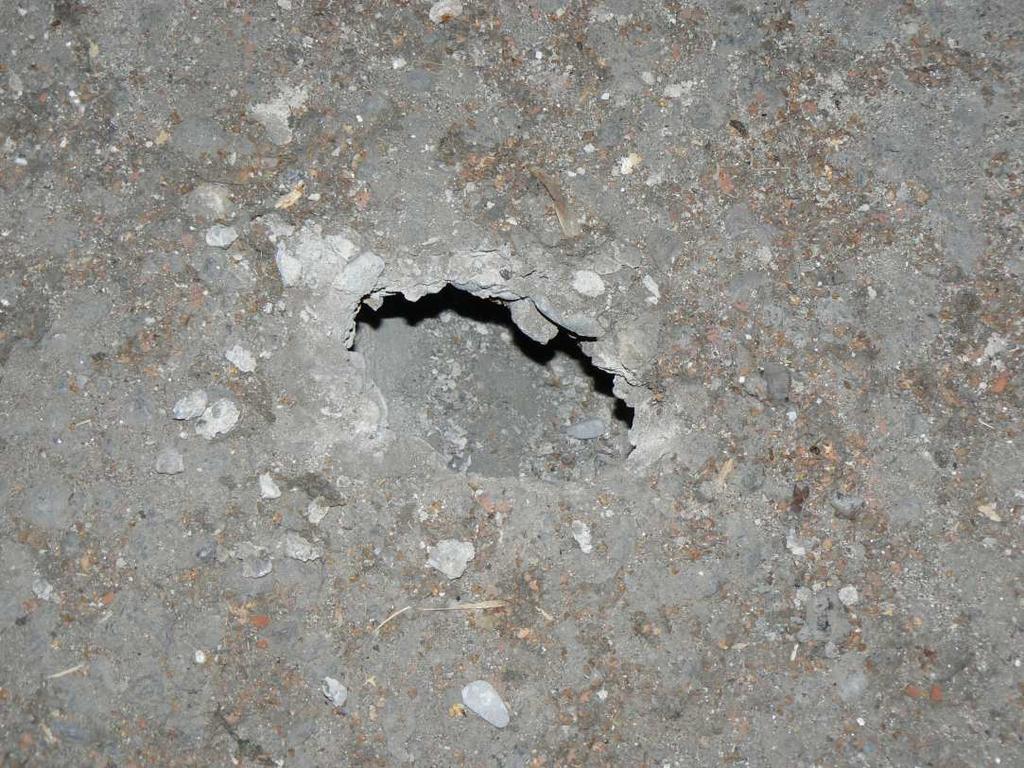

21 F31 Detail styku vnútorných pomúrnic krovu F32 Detail vnútornej pomúrnice pri rímse F33 Detail výlezného otvoru F34 Detail sondy v strope uličnej časti F35 Pohľad na sondu v strope nad javiskom F36 Detail kotvenia dreveného trámu podhľadu stropu nad javiskom

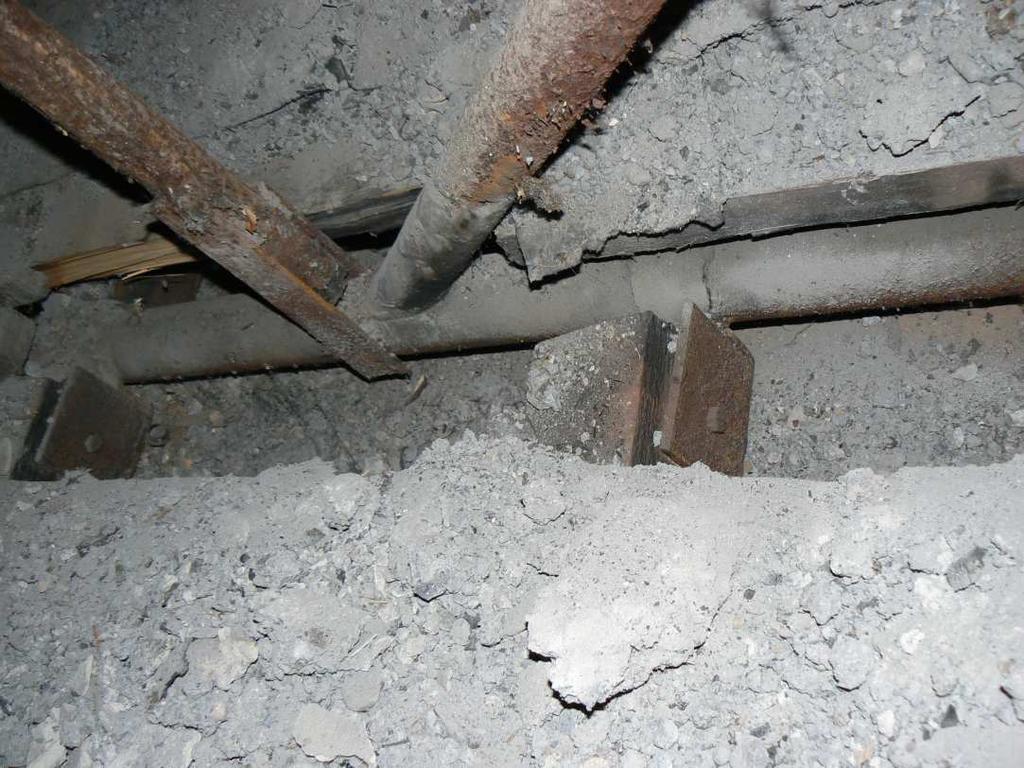

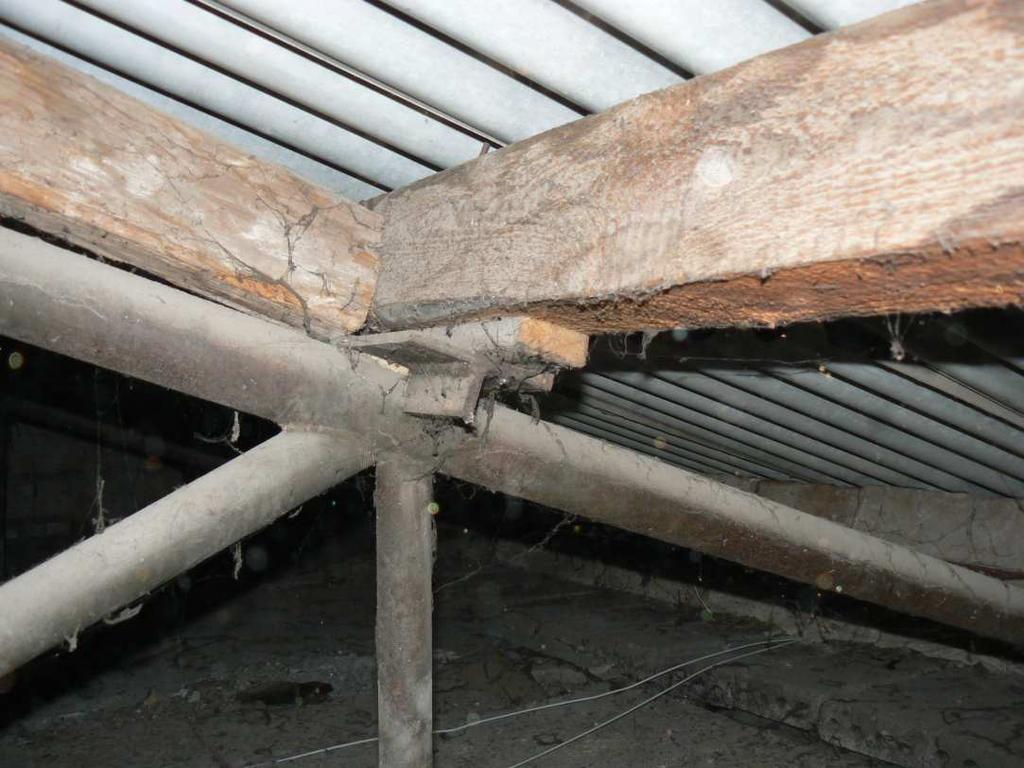

22 F37 Detail spodnej časti oceľového väzníka F38 Detail spodnej časti oceľového väzníka F39 Pohľad na drevené trámy podhľadu F40 Detail spodnej časti oceľového väzníka F41 Detail styku oceľových väzníkov so stredovým zavetrovaním F42 Detail styku oceľových väzníkov so stredovým zavetrovaním

23 F43 Detail uloženia oceľového väzníka F44 Detail uloženia oceľového väzníka F45 Detail uloženia oceľového väzníka F46 Detail horného styku oceľových väzníkov F47 Detail horného styku oceľových väzníkov F48 Detail horného styku oceľových väzníkov a stredového zavetrovania

24 F49 Detail uloženia drevených strešných väzníc F50 Detail uloženia drevených strešných väzníc F51 Detail uloženia drevených strešných väzníc F52 Detail uloženia drevených strešných väzníc F53 Detail uloženia drevených strešných väzníc F54 Detail uloženia drevených strešných väzníc
