1 Zdíkov Dostavba kanalizace a vodovodu Chudenín 30, Nýrsko tel , fax: GSM: aqua@aquasumava.cz stavba : Zdíkov, Dostavba kanalizace a vodovodu datum 05/2012 zodp.projektant : Ing. Martina Hřebeková projektant : Ing. I. Kasalický, Ing. Martina Hřebeková investor : Obec Zdíkov, IČ , Zdíkov 215 obsah výkresu SOUHRNNÁ TECHNICKÁ ZPRÁVA Stupeň DSP č. výkresu B paré

2 SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ Jedná se o stavbu technické infrastruktury obce Zdíkov. A) ZHODNOCENÍ STAVENIŠTĚ, U ZMĚNY DOKONČENÉ STAVBY TÉŽ VYHODNOCENÍ SOUČASNÉHO STAVU KONSTRUKCÍ Prostorem staveniště jsou pozemky dotčené stavbou umístěné v extravilánu i intravilánu obce. V některých částech bude prostor staveniště ztížený nedostatkem prostoru. Jedná se zejména o kanalizační stoky a vodovodní řady vedoucí po místních komunikacích ohraničených zástavbou. Stavba plánovaných inženýrských sítí bude probíhat v koordinaci na stávající rozvody vodovodu a kanalizace, které jsou ve vyhovujícím stavu. Stavebně historický průzkum u stavby Stavba se bude realizovat na území, které není součástí vesnické památkové rezervace či zóny a ani městské památkové zóny. Aby nedocházelo k likvidaci možných archeologických situací, je investor ( a dále zhotovitel stavby ) povinen postupovat dle zákona o památkové péči č. 20/1987 Sb., který se týká provádění zemních prací. Obec není v památkové rezervaci nebo v památkové zóně. B) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY, POPŘÍPADĚ POZEMKŮ S NÍ SOUVISEJÍCÍCH U vodovodu a kanalizace se jedná o stavbu podzemní technické infrastruktury, urbanistické a architektonické hledisko není řešeno. Technické řešení vyplývá z platných právních předpisů, technických norem a výchozím stavem původní kanalizace a vodovodu. Po provedení prací bude staveniště uvedeno do původního stavu, urovnáno a oseto trávou. Z urbanistického hlediska jsou navrhované trasy vodovodu a kanalizace vedeny v komunikacích případně zelených pásech. Stavba zahrnuje vysazení odboček pro nemovitosti. Stavba vodovodních řadů a kanalizačních stok neklade žádné nároky na architektonické řešení. Pro hodnocení návrhu a úrovně řešení z hlediska urbanistického jsou rozhodující tyto podmínky: - provozní funkce objektů - konstrukční řešení dané podmínkami pro realizaci Masákova Lhota: Masákova Lhota bude napojena novou splaškovou kanalizací. Kanalizace začíná v dolní části obce vybudováním nové odlehčovací komory. Nejprve následuje škrticí trať z trub DN 200, potom navazuje splašková kanalizace profilu DN 250 zaústěná do stávající kanalizace v obci Zdíkov. Na trase budou přepojeny stávající objekty do nových přípojek a dále budou vysazeny odbočky pro výhledově plánované objekty na hranici asfaltu. Objekty napojeny nad silnicí budou napojeny gravitačně. Objekty pod silnicí (směrem do údolí Zdíkovského potoka) budou muset být řešeny individuelním přečerpáváním. Původní varianta vedení trasy přes pozemky pod silnicí která by umožnila i jejich gravitační napojení nebyla odsouhlasena všemi vlastníky pozemků. 2

3 Souběžně s kanalizací bude uloženo vodovodní potrubí, které propojí mezi sebou vodovodní systém sídla Masákova Lhota a Zdíkov. Nejedná se o skupinový vodovod. Toto propojení zlepší tlakové poměry v horní části Zdíkova a zvýší se zabezpečenost a variabilita pří zásobování obyvatelstva. Současně bude možno na tento vodovodní řad připojit stávající i plánované rodinné domy. Z ohledem na požární požadavek je navržen průměr vodovodního potrubí DN 100 (PE110). Zdíkov: Základním úkolem této části obce je napojit volné kanalizační výustě na pravém břehu Zdíkovského potoka. V současné době jsou odpadní vody z těchto výustí vypouštěny bez centrálního čištění. Technickým problémem je provedení mimoúrovňového křížení se stávajícím zatrubněným potokem, kdy dochází k výškovému střetu potrubí. Z tohoto důvodu je nutné provést výškovou přeložku tohoto zatrubněného potoka. Splašková kanalizace zde bude vyústěna do stávající šachty s17. Dále trasa vede krajem státní silnice, kde kříží zatrubněný potok. Trasa pak pokračuje krajem silnice do nové s 501, kde je přepojena stávající kanalizace z druhé strany silnice. Dále pak do s504 kde je opět přepojena stávající stoka. Za šachtou s504 trasa uhýbá mimo státní silnici a vede za stávajícími silničními svodidly až k místu křížení s potokem. Zde bude nutné po vybudování kanalizace a vodovodu upravit dno potoka. Stávající kamenný stupeň bude rozebrán a následně obnoven. Za potokem se trasa opět vrací do kraje státní silnice. Vzhledem k tomu, že nová kanalizace je navržena jako splašková, budou muset být zhotoveny nové uliční vpusti na odvod dešťových vod ze silnice do stávající dešťové kanalizace vedoucí při druhé straně silnice. Od křižovatky směrem na Žírec a Račov je pak kanalizace opět budována jako nová. Souběžně s kanalizací bude pokládán vodovod. Od státní silnice až k vodojemu se jedná o výměnu stávajícího potrubí z roku s ohledem na zvyšující se požadavky dodávaného množství vody a požární zabezpečení obce je navržen profil hlavního řadu DN 150. Odbočné řady potom profilu DN100. Součástí prací bude výměna armatur a tvarovek ve stávajícím vodojemu. Zábrod: Stavba kanalizace Zábrod řeší odvádění splaškových vod z místní části Puchr Zárod na centrální ČOV Zdíkov. Dostavba vodovodu v této části obce řeší zokruhování vodovodní sítě mezi částí Zábrod a Zdíkovem a současně se tím vytvoří možnost pro využití tohoto potrubí jako nezávislý přívod z nového vodojemu přímo do obce. Na propojovací potrubí budou též napojeny stávající i nové RD. Nejedná se o skupinový vodovod. 3

4 C) TECHNICKÉ ŘEŠENÍ S POPISEM POZEMNÍCH STAVEB A INŽENÝRSKÝCH STAVEB A ŘEŠENÍ VNĚJŠÍCH PLOCH Navrhovaná stavba vychází ze stávajících tras kanalizace a vodovodu. Dále bylo přednostně požadováno gravitační odvádění odpadních vod. Z toho vyplývá návrh tras a technické řešení. Původní kanalizace v řešených částech obce je v nevyhovujícím stavu. Proto není možné pouze její přepojení na ČOV. Stávající vodovod vyl vybudován v roce z trub litinových průměr DN40-DN100. Z hlediska současné spotřeby vody a požadavků požární ochrany je tento průměr potrubí nevyhovující. Kanalizace Je navržena jako oddílná splašková se zvýšeným požadavkem na vodotěsnost dle ČSN. V území se zvýšeným výskytem spodních vod je nutno použít celoplastových nebo prefabrikovaných šachet. V zátopových oblastech potom poklopy se zajištěním proti otevření zpětným vzdutím vody. Vzhledem k výškovému umístění je nutno na jednotlivých přípojkách v níže položených oblastech osadit zábrany zpětného toku. (součást přípojek) Trasa kanalizace je zřejmá s výkresové části. Bližší popis kanalizace je obsažen v technické zprávě. Kanalizaci lze vybudovat a provozovat i samostatně jako funkční celek. Je však nutno ponechat Prostor pro následnou výstavbu vodovodu. Vodovod Stavba vodovodu řeší výstavbu nového veřejného vodovodu v obci. Trasy vodovodních řadů povedou souběžně s nově navrženou kanalizací. Pro stavbu vodovodu bude použito potrubí PE v návinu. Před zahájením prací je nutné provést vytýčení stávajících sítí. Stavba bude vytýčena v terénu oprávněným geodetem. Následně bude provedena pokládka potrubí. Uložení potrubí se řídí instalačním manuálem výrobce. Montáž armatur a tvarovek taktéž. Armatury a hydranty budou označeny informačními cedulemi. Trasa vodovodu je zřejmá s výkresové části. Bližší popis vodovodu je obsažen v technické zprávě vodovodu. Nové vodovodní potrubí povede souběžně s budovanou kanalizací. Vodovodní síť plní rovněž funkci požární. Navrhovaná stavba bude rozdělena do požárních úseků. (viz. Požárně bezpečnostní řešení). Vodovod lze vybudovat a provozovat i samostatně jako funkční celek. Je však nutno ponechat Prostor pro následnou výstavbu kanalizace. Provedením stavby se vytvoří předpoklady pro obnovu obce a její další rozvoj. D) NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU Napojení stavby na veřejnou dopravní a technickou infrastrukturu: jedná se o stavbu kanalizačních a vodovodních řadů bez napojení na dopravní infrastrukturu. Kanalizační stoky a vodovodní řady budou napojeny na stávající kanalizaci a vodovod 4

5 Přístup na staveniště a doprava materiálu během realizace stavby bude řešen po stávajících místních komunikacích, a silnicích II. a III. třídy. E) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY VČETNĚ ŘEŠENÍ DOPRAVY V KLIDU, DODRŽENÍ PODMÍNEK, STANOVENÝCH PRO NAVRHOVÁNÍ STAVEB NA PODDOLOVANÉM A SVÁŽNÉM ÚZEMÍ, Stavební práce a přesuny stavebních hmot a materiálů na výstavbu budou probíhat ve všední den od 6 00 hod. do hod. Vedení trasy v komunikaci bude řešeno podélným a příčným výkopem. Dopravní řešení je součástí dokladové části. F) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY, Při realizaci stavby bude pouze dočasně zatíženo bezprostřední okolí stavby a dopravní trasy zvýšenou prašností, hlukem a výfukovými plyny stavebních strojů. Dlouhodobý vliv stavby na životní prostředí však bude příznivý odvedení splaškových vod na ČOV a zajištění jejich čištění. Po dobu provádění stavby je třeba zajistit vhodnou organizaci práce omezení negativních vlivů na životní prostředí v prostoru stavby a na přístupových trasách. Je třeba brát ohled na obyvatele okolní zástavby. K omezení očekávaných nepříznivých vlivů při stavbě, k zajištění bezpečného prostředí je nutné dodržovat předepsané pracovní postupy, bezpečnostní a hygienické předpisy a zásady ochrany zdraví při práci včetně důsledného používání ochranných pomůcek a prostředků. Okolní terén dotčený stavbou bude po ukončení prací uveden do původního stavu. Odpady vznikající při stavbě provozem dodavatele, budou likvidovány dle evidence odpadů dodavatele stavby v souladu se zákonem č. 185/2001 Sb. o odpadech a souvisejících prováděcích vyhlášek v platném znění. Návrh na nakládání s odpady: Číslo Kategorie Množství Název odpadu odpadu odpadu odpadu Způsob zneškodnění Zemina a kamení neuvedené pod dle výkazu O číslem výměr Uložena na pozemku investora Asfaltové směsi neuvedené pod dle výkazu O číslem výměr Recyklace na schválené skládce Beton O cca 1 m3 Recyklace na schválené skládce Dřevo O cca 1 m3 Energetické využití Železo, ocel O cca 0,2 t Recyklace - Kovošrot, 5

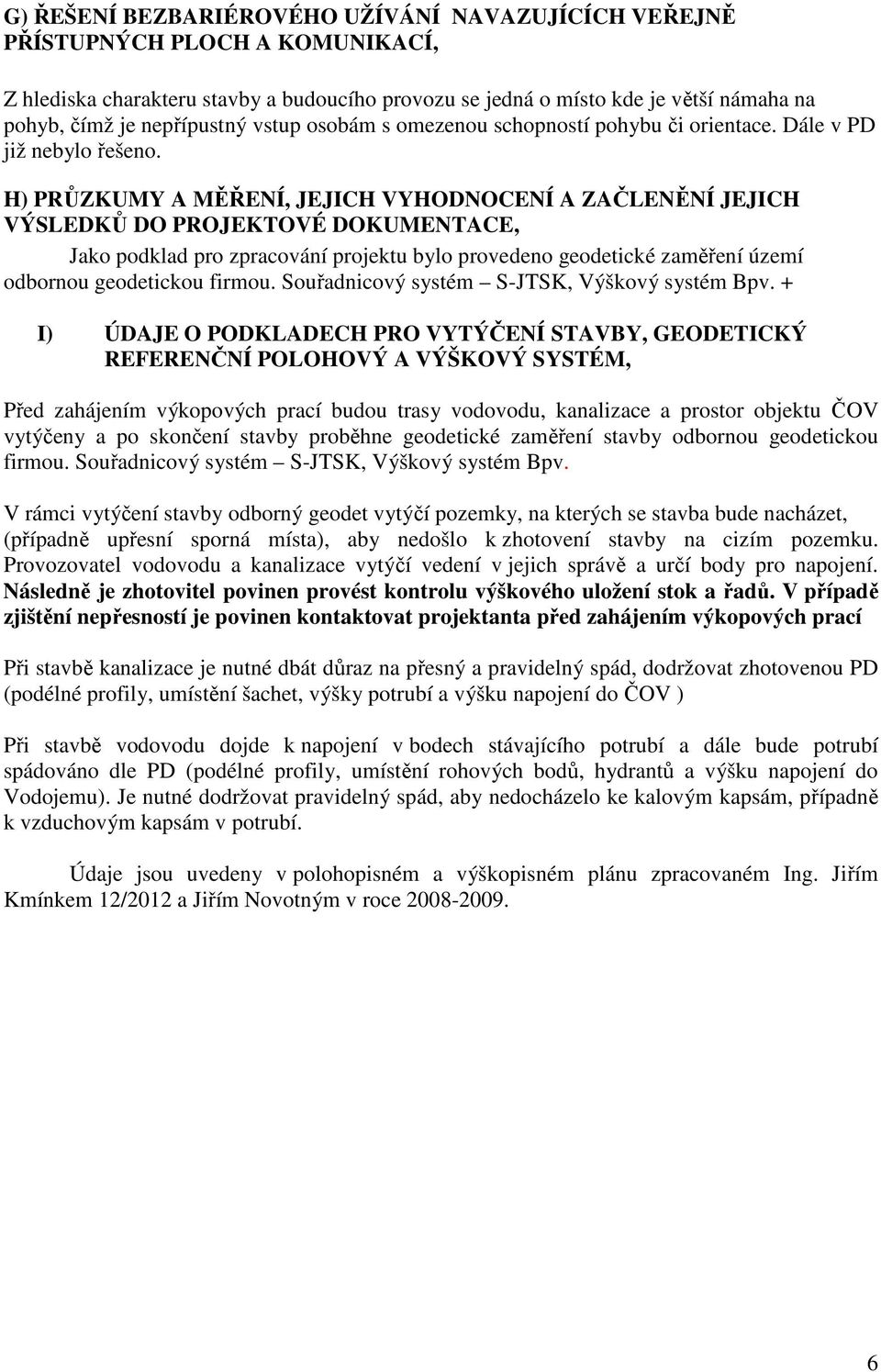

6 G) ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMUNIKACÍ, Z hlediska charakteru stavby a budoucího provozu se jedná o místo kde je větší námaha na pohyb, čímž je nepřípustný vstup osobám s omezenou schopností pohybu či orientace. Dále v PD již nebylo řešeno. H) PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE, Jako podklad pro zpracování projektu bylo provedeno geodetické zaměření území odbornou geodetickou firmou. Souřadnicový systém S-JTSK, Výškový systém Bpv. + I) ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY, GEODETICKÝ REFERENČNÍ POLOHOVÝ A VÝŠKOVÝ SYSTÉM, Před zahájením výkopových prací budou trasy vodovodu, kanalizace a prostor objektu ČOV vytýčeny a po skončení stavby proběhne geodetické zaměření stavby odbornou geodetickou firmou. Souřadnicový systém S-JTSK, Výškový systém Bpv. V rámci vytýčení stavby odborný geodet vytýčí pozemky, na kterých se stavba bude nacházet, (případně upřesní sporná místa), aby nedošlo k zhotovení stavby na cizím pozemku. Provozovatel vodovodu a kanalizace vytýčí vedení v jejich správě a určí body pro napojení. Následně je zhotovitel povinen provést kontrolu výškového uložení stok a řadů. V případě zjištění nepřesností je povinen kontaktovat projektanta před zahájením výkopových prací Při stavbě kanalizace je nutné dbát důraz na přesný a pravidelný spád, dodržovat zhotovenou PD (podélné profily, umístění šachet, výšky potrubí a výšku napojení do ČOV ) Při stavbě vodovodu dojde k napojení v bodech stávajícího potrubí a dále bude potrubí spádováno dle PD (podélné profily, umístění rohových bodů, hydrantů a výšku napojení do Vodojemu). Je nutné dodržovat pravidelný spád, aby nedocházelo ke kalovým kapsám, případně k vzduchovým kapsám v potrubí. Údaje jsou uvedeny v polohopisném a výškopisném plánu zpracovaném Ing. Jiřím Kmínkem 12/2012 a Jiřím Novotným v roce

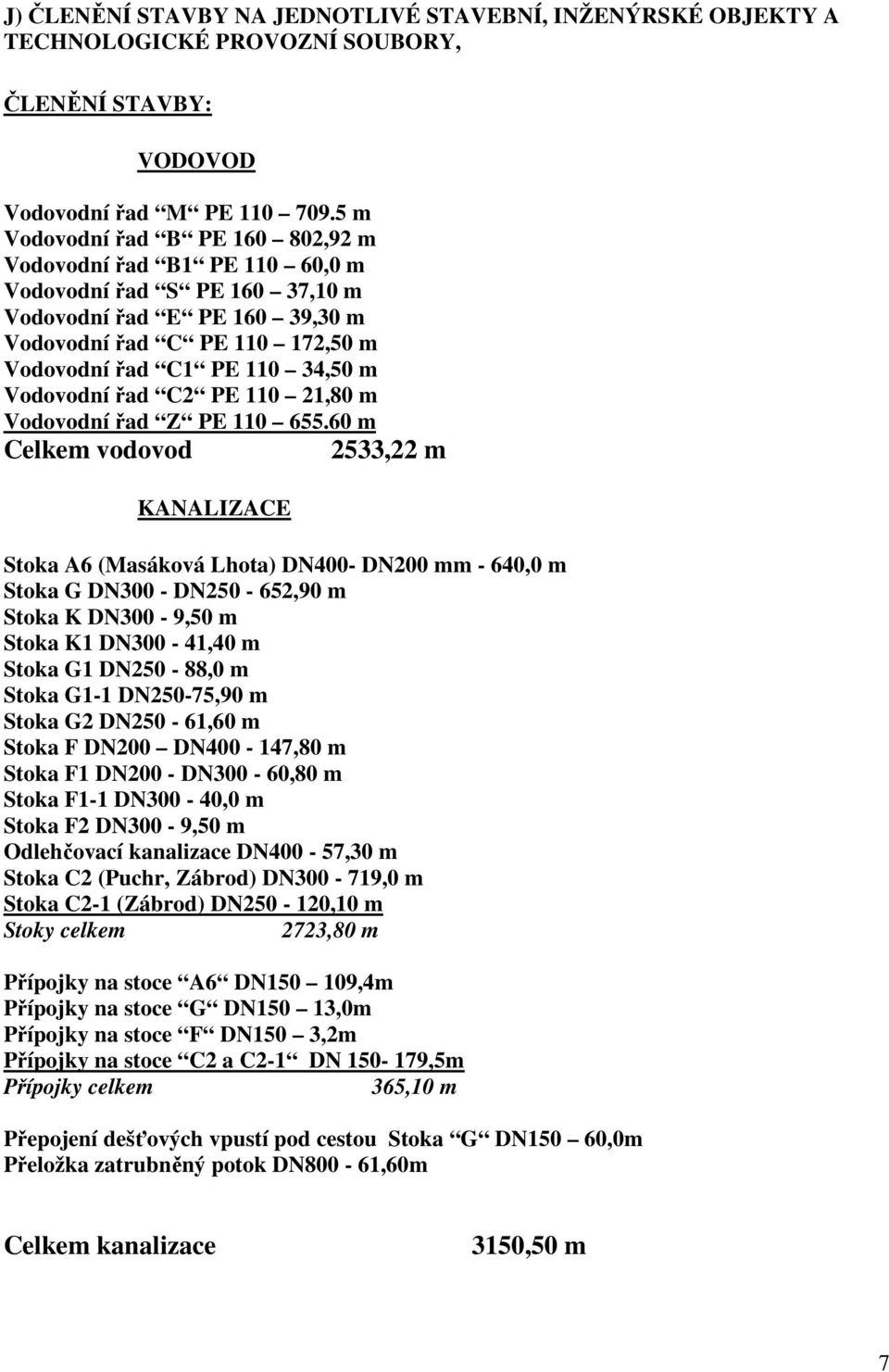

7 J) ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ, INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY, ČLENĚNÍ STAVBY: VODOVOD Vodovodní řad M PE m Vodovodní řad B PE ,92 m Vodovodní řad B1 PE ,0 m Vodovodní řad S PE ,10 m Vodovodní řad E PE ,30 m Vodovodní řad C PE ,50 m Vodovodní řad C1 PE ,50 m Vodovodní řad C2 PE ,80 m Vodovodní řad Z PE m Celkem vodovod 2533,22 m KANALIZACE Stoka A6 (Masáková Lhota) DN400- DN200 mm - 640,0 m Stoka G DN300 - DN ,90 m Stoka K DN300-9,50 m Stoka K1 DN300-41,40 m Stoka G1 DN250-88,0 m Stoka G1-1 DN250-75,90 m Stoka G2 DN250-61,60 m Stoka F DN200 DN ,80 m Stoka F1 DN200 - DN300-60,80 m Stoka F1-1 DN300-40,0 m Stoka F2 DN300-9,50 m Odlehčovací kanalizace DN400-57,30 m Stoka C2 (Puchr, Zábrod) DN ,0 m Stoka C2-1 (Zábrod) DN ,10 m Stoky celkem 2723,80 m Přípojky na stoce A6 DN ,4m Přípojky na stoce G DN150 13,0m Přípojky na stoce F DN150 3,2m Přípojky na stoce C2 a C2-1 DN ,5m Přípojky celkem 365,10 m Přepojení dešťových vpustí pod cestou Stoka G DN150 60,0m Přeložka zatrubněný potok DN800-61,60m Celkem kanalizace 3150,50 m 7

8 k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace, Při provádění stavby bude dodržována tato projektová dokumentace, podmínky stavebního povolení a rovněž budou respektovány a splněny zájmy všech účastníků stavebního řízení. Po dobu stavby dojde k ovlivnění okolí zvýšenou prašností, hlučností a dopravním provozem. Dále bude omezena dopravní obslužnost. Za účelem ochrany obyvatelstva budou běžné práce prováděny pouze v denní dobu od 6.00 hodin do hodin. L) ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ, POKUD NENÍ UVEDEN V ČÁSTI F. Stavební práce budou provedeny odbornou stavební firmou za dodržení všech platných předpisů a ČSN včetně zásad bezpečnosti práce. Všichni pracující stavby musí být proškoleni a přezkoušeni ze znalosti BOZ a seznámeni s místními specifickými požadavky. Za vytváření a dodržování podmínek bezpečnosti a zdravotní nezávadnosti práce jsou odpovědní vedoucí pracovníci na všech stupních řízení v rozsahu svých pravomocí a funkcí. Povinností stavbyvedoucího je zajistit seznámení svých podřízených s bezpečnostními předpisy. Je odpovědný za dodržování pořádku na staveništi a musí trvat na tom, aby jeho podřízení nosili ochranné pomůcky. Manipulace s materiálem musí být bezpečná. V případě ohrožení osob, majetku je nutno stavební práce ihned přerušit. Při provádění díla je nutné dodržovat zásady bezpečnosti práce. Základní požadavky k zajištění bezpečnosti práce jsou dány v nařízení vlády č. 591/2006 Sb. ze dne vč. Příloh 1-5. Tuto vyhlášku a přílohy je nutno respektovat v plném rozsahu. Dále bude investor a dodavatel stavby respektovat a řídit se zákonem č. 309/2006 Sb. O dalších podmínkách k zajištění bezpečnosti. Při provádění díla je nutné dále dodržovat a řídit se závaznými ustanoveními platných norem a podmínkami bezpečnosti práce obsažené v Zákoníku práce, vyhlášku a technických zařízeních při stavebních pracích, zejména: Zákon č. 61/1988 Sb. o hornické činnosti, výbušninách a o státní báňské správě, v platném znění a pozdějších předpisů. Nařízení vlády č. 178/2001 Sb. ve znění pozdějších předpisů, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci, ve znění nařízení vlády č. 523/2002 Sb. a nařízení vlády č. 441/2004 Sb., nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění zákona č. 254/2001 Sb., zákona č. 274/2001 Sb., zákona č. 86/2002 Sb., zákona č. 13/2002 Sb., zákona č. 76/2002 Sb., zákona č. 120/2002 Sb., zákona č. 274/2003 Sb., zákona č. 356/2003 Sb., zákona č. 167/2004 Sb., zákona č. 326/2004 Sb., zákona č. 562/2004 Sb., zákona č. 125/2005 Sb., zákona č. 253/2005 Sb., zákona č. 381/2005 Sb., zákona č. 392/2005 Sb., zákona 444/2005 Sb., zákona č. 59/2006 Sb., zákona č. 74/2006 Sb. zákona č. 186/2006 Sb., zákona 189/2006 Sb., zákona 222/2006 Sb., zákona č. 342/2006 Sb., zákona č. 264/2006 Sb. Nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí. Nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný 8

9 provoz a používání strojů, technických zařízení, přístrojů a nářadí. Vyhláška č. 231/2004 Sb., kterou se stanoví podrobný obsah bezpečnostního listu k nebezpečné chemické látce a chemickému přípravku, ve znění vyhlášky č. 460/2005 Sb. Zákon č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů, ve znění zákona č. 477/2001 Sb., zákona č. 76/2002 Sb., zákona č. 275/2002 Sb., zákona č. 320/2002 Sb., zákona č. 356/2003 Sb., zákona č. 167/2004 Sb., zákona č. 188/2004 Sb., zákona č. 317/2004 Sb., zákona č. 188/2006 Sb., zákona č. 222/2006 Sb. a zákona č. 314/2006 Sb. Nařízení vády č. 406/2004 Sb., o bližších požadavcích na zajištění bezpečnosti a ochrany zdraví při práci v prostřední s nebezpečím výbuchu. Nařízení vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. 2. MECHANICKÁ ODOLNOST A STABILITA Body a d. Konstrukce jsou navrženy v souladu s požadavky zákona č. 268/2009 Sb., o Obecných technických požadavcích na výstavbu. 3. POŽÁRNÍ BEZPEČNOST Je řešeno v samostatné požární zprávě. Lomové body a hydranty vodovodu budou označeny tabulkami dle ČSN. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Jedná se o stavbu určenou pro zlepšení životního prostředí. Při provádění díla je nutné dodržovat zásady bezpečnosti práce. Základní požadavky k zajištění bezpečnosti práce jsou dány v nařízení vlády č. 591/2006 Sb. ze dne vč. příloh č Tuto vyhlášku a přílohy nutno respektovat v plném rozsahu. Dále bude investor a dodavatel stavby respektovat a řídit se zákonem č. 309/2006 Sb. O dalších podmínkách k zajištění bezpečnosti. Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění zákona č. 254/2001 Sb., zákona č. 274/2001 Sb., zákona č. 86/2002 Sb., zákona č. 13/2002 Sb., zákona č. 76/2002 Sb., zákona č. 120/2002 Sb., zákona č. 320/2002 Sb., zákona č. 274/2003 Sb., zákona č. 356/2003 Sb., zákona č. 167/2004 Sb., zákona č. 326/2004 Sb., zákona č. 562/2004 Sb., zákona č. 125/2005 Sb., zákona č. 253/2005 Sb., zákona č. 381/2005 Sb., zákona č. 392/2005 Sb., zákona č. 444/2005 Sb., zákona č. 59/2006, zákona č. 74/2006 sb., zákona č. 186/2006 sb.,zákona. 189/2006 Sb., zákona. 222/2006 Sb., zákona č. 342/2006 Sb. a zákona č. 264/2006 Sb. Investor stavby (dodavatel stavby) je povinen při stavbě dodržovat závazky ohledně vlivů stavby na životní prostředí, jak v období realizace stavby, tak při vlastním provozu. Minimalizace těchto negativních dopadů na ŽP je přímou záležitostí dodavatele stavby - povinnost se řídit právní úpravou zák. 185/2001 Sb. o odpadech, a vyhláškou MŽP č. 381/2002 Sb. s platností od Při realizaci stavby bude pouze dočasně zatíženo bezprostřední okolí stavby a dopravní trasy zvýšenou prašností, hlukem a výfukovými plyny stavebních strojů. Dlouhodobý vliv stavby na životní prostředí však bude příznivý odvedení splaškových vod na ČOV a zajištění jejich čištění v souladu s platnou legislativou (viz bod F zprávy). 9

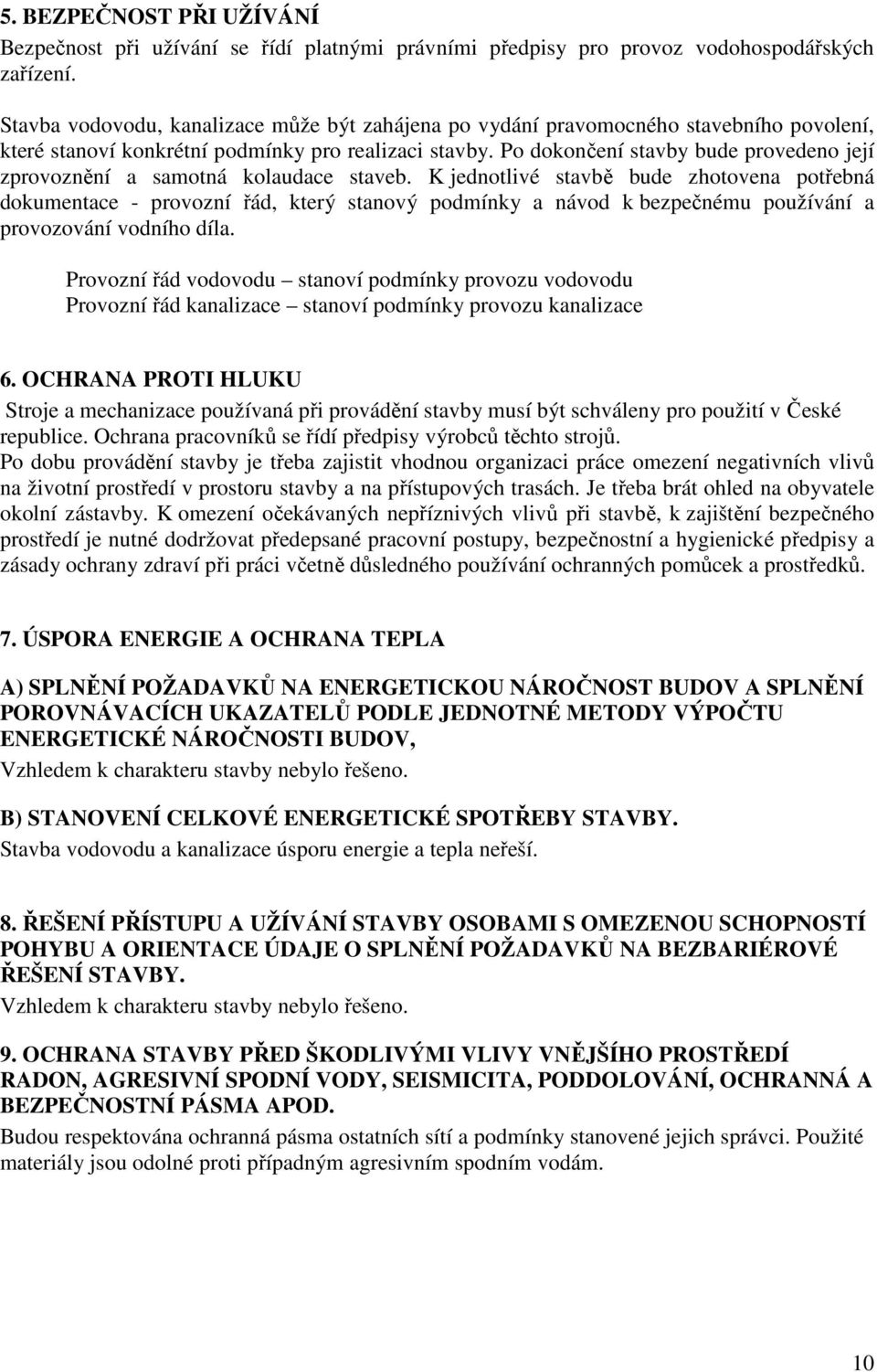

10 5. BEZPEČNOST PŘI UŽÍVÁNÍ Bezpečnost při užívání se řídí platnými právními předpisy pro provoz vodohospodářských zařízení. Stavba vodovodu, kanalizace může být zahájena po vydání pravomocného stavebního povolení, které stanoví konkrétní podmínky pro realizaci stavby. Po dokončení stavby bude provedeno její zprovoznění a samotná kolaudace staveb. K jednotlivé stavbě bude zhotovena potřebná dokumentace - provozní řád, který stanový podmínky a návod k bezpečnému používání a provozování vodního díla. Provozní řád vodovodu stanoví podmínky provozu vodovodu Provozní řád kanalizace stanoví podmínky provozu kanalizace 6. OCHRANA PROTI HLUKU Stroje a mechanizace používaná při provádění stavby musí být schváleny pro použití v České republice. Ochrana pracovníků se řídí předpisy výrobců těchto strojů. Po dobu provádění stavby je třeba zajistit vhodnou organizaci práce omezení negativních vlivů na životní prostředí v prostoru stavby a na přístupových trasách. Je třeba brát ohled na obyvatele okolní zástavby. K omezení očekávaných nepříznivých vlivů při stavbě, k zajištění bezpečného prostředí je nutné dodržovat předepsané pracovní postupy, bezpečnostní a hygienické předpisy a zásady ochrany zdraví při práci včetně důsledného používání ochranných pomůcek a prostředků. 7. ÚSPORA ENERGIE A OCHRANA TEPLA A) SPLNĚNÍ POŽADAVKŮ NA ENERGETICKOU NÁROČNOST BUDOV A SPLNĚNÍ POROVNÁVACÍCH UKAZATELŮ PODLE JEDNOTNÉ METODY VÝPOČTU ENERGETICKÉ NÁROČNOSTI BUDOV, Vzhledem k charakteru stavby nebylo řešeno. B) STANOVENÍ CELKOVÉ ENERGETICKÉ SPOTŘEBY STAVBY. Stavba vodovodu a kanalizace úsporu energie a tepla neřeší. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE ÚDAJE O SPLNĚNÍ POŽADAVKŮ NA BEZBARIÉROVÉ ŘEŠENÍ STAVBY. Vzhledem k charakteru stavby nebylo řešeno. 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ RADON, AGRESIVNÍ SPODNÍ VODY, SEISMICITA, PODDOLOVÁNÍ, OCHRANNÁ A BEZPEČNOSTNÍ PÁSMA APOD. Budou respektována ochranná pásma ostatních sítí a podmínky stanovené jejich správci. Použité materiály jsou odolné proti případným agresivním spodním vodám. 10

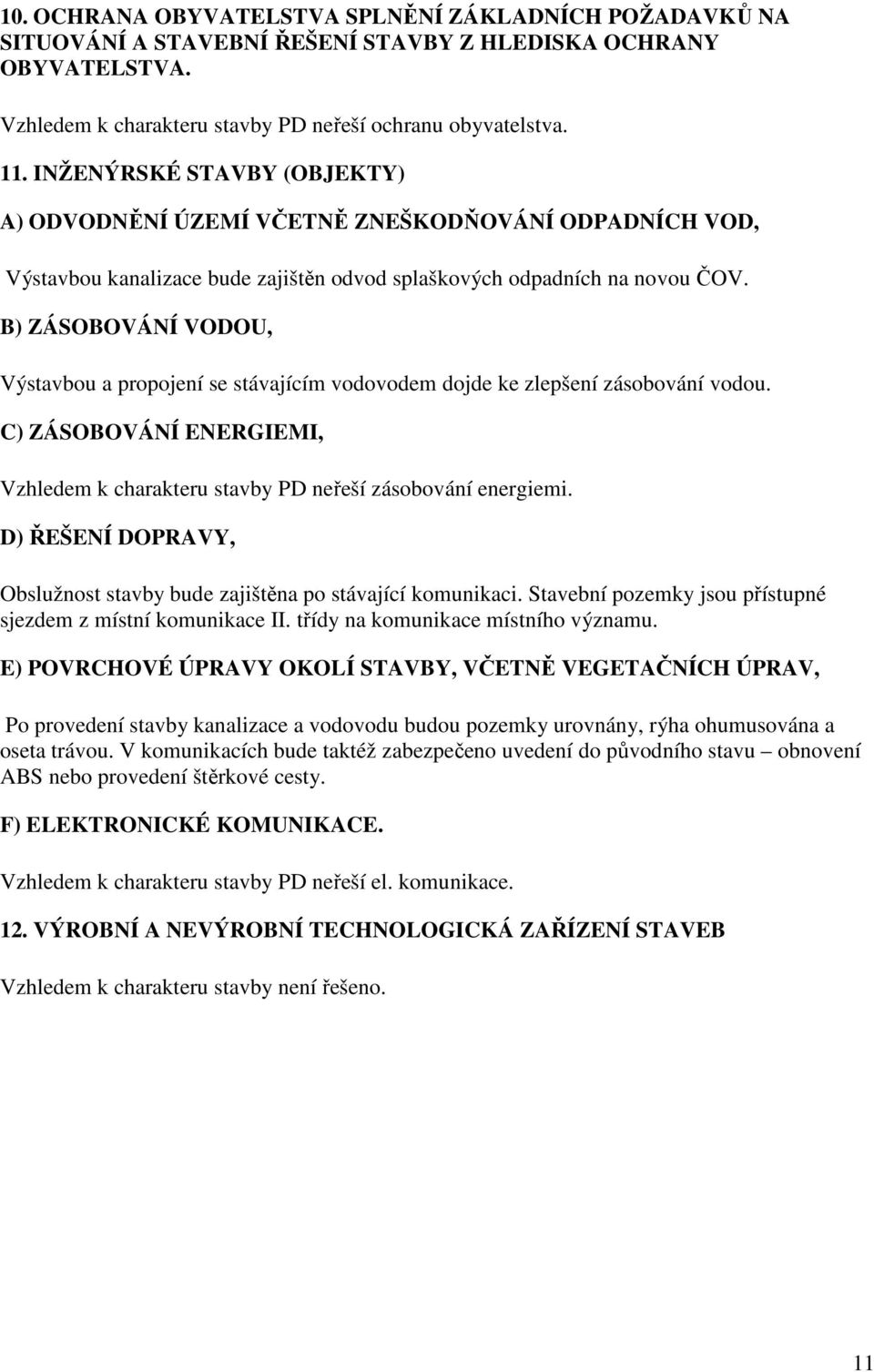

11 10. OCHRANA OBYVATELSTVA SPLNĚNÍ ZÁKLADNÍCH POŽADAVKŮ NA SITUOVÁNÍ A STAVEBNÍ ŘEŠENÍ STAVBY Z HLEDISKA OCHRANY OBYVATELSTVA. Vzhledem k charakteru stavby PD neřeší ochranu obyvatelstva. 11. INŽENÝRSKÉ STAVBY (OBJEKTY) A) ODVODNĚNÍ ÚZEMÍ VČETNĚ ZNEŠKODŇOVÁNÍ ODPADNÍCH VOD, Výstavbou kanalizace bude zajištěn odvod splaškových odpadních na novou ČOV. B) ZÁSOBOVÁNÍ VODOU, Výstavbou a propojení se stávajícím vodovodem dojde ke zlepšení zásobování vodou. C) ZÁSOBOVÁNÍ ENERGIEMI, Vzhledem k charakteru stavby PD neřeší zásobování energiemi. D) ŘEŠENÍ DOPRAVY, Obslužnost stavby bude zajištěna po stávající komunikaci. Stavební pozemky jsou přístupné sjezdem z místní komunikace II. třídy na komunikace místního významu. E) POVRCHOVÉ ÚPRAVY OKOLÍ STAVBY, VČETNĚ VEGETAČNÍCH ÚPRAV, Po provedení stavby kanalizace a vodovodu budou pozemky urovnány, rýha ohumusována a oseta trávou. V komunikacích bude taktéž zabezpečeno uvedení do původního stavu obnovení ABS nebo provedení štěrkové cesty. F) ELEKTRONICKÉ KOMUNIKACE. Vzhledem k charakteru stavby PD neřeší el. komunikace. 12. VÝROBNÍ A NEVÝROBNÍ TECHNOLOGICKÁ ZAŘÍZENÍ STAVEB Vzhledem k charakteru stavby není řešeno. 11
