Stavebník: Město Osek Zahradní č.p. 246, Osek parc. číslo: st.p. 403 k.ú. Osek TECHNICKÁ ZPRÁVA

Transkript

1 Stavebník: Město Osek Zahradní č.p. 246, Osek parc. číslo: st.p. 403 k.ú. Osek Výtisk č.: TECHNICKÁ ZPRÁVA MÚ Osek odvedení dešťových na severní straně budovy a návrh opatření na snížení účinků vlhkosti na podzemní prostory budovy Datum: červenec 2014 Projektant: Ing. František Nerad autorizovaný inženýr pro obor Pozemní stavby Strašice 403/II Projektová činnost a inženýrská činnost IČ:

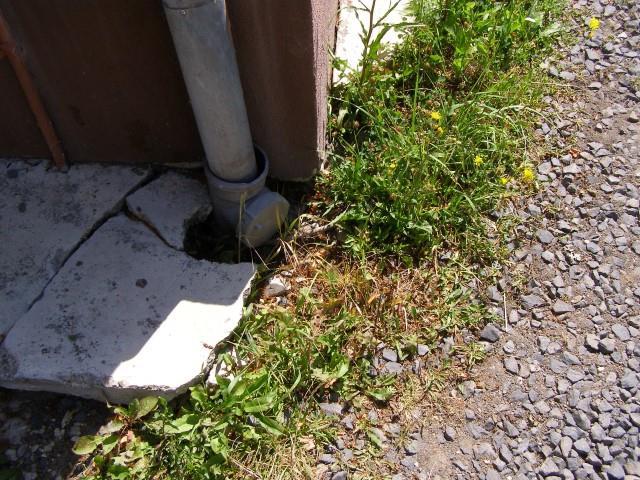

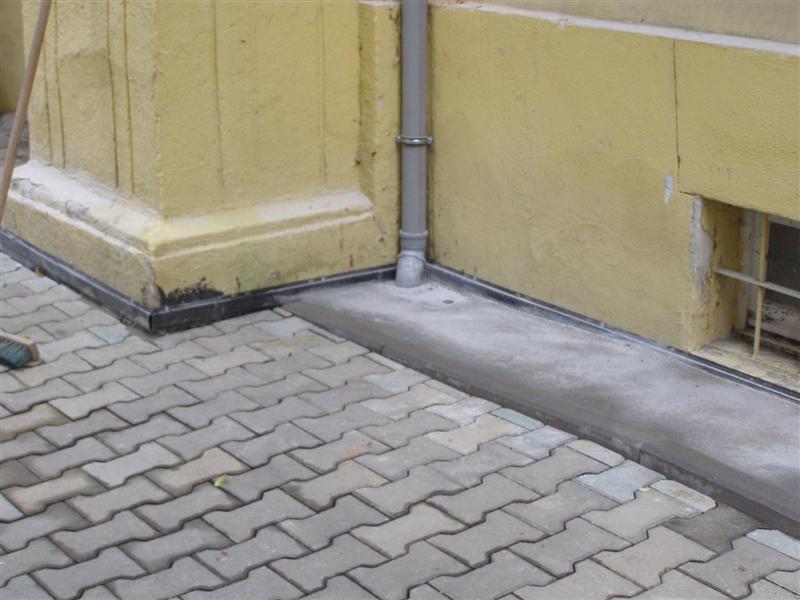

2 1) Úvod Předmětem projektu je ochrana podzemních částí tří stran stavby městského úřadu v Oseku v Zahradní ulici č.p. 246 (dále jen MÚ) před působením podzemní a dešťové vody a ničení fasády budovy, dále pronikání vlhkosti do provozních místností 1.P.P. Místnosti 1.P.P. mají úroveň podlahy cca 3 m pod úrovní terénu. Jižní fasáda je umístěna na veřejném prostoru a nepředpokládají se zde žádné úpravy. Kolem budovy je realizován okapní chodník, ale není funkční z hlediska ochrany proti dešťové vodě, která stéká z plochy dvora. Pokud byla v době realizace provedena opatření proti zabránění průniku vody k podzemním částem budovy, jsou dnes pravděpodobně nefunkční. V poslední době byla provedena izolace části zdiva chemickou cestou v úrovni cca 1 ma nad terénem, která však chrání zdivo 1.N.P., nikoli však zdivo 1.P.P. Pokud se neprovedou ochranná opatření proti podzemní vodě a pokud se neprovede odvedení všech dešťových vod z dosahu objektu, bude nutné neustále opravovat fasádu a řešit problémy vlhkosti v interiéru budovy. Vzhledem k tomu, že neexistuje dokumentace k dešťové kanalizaci a z prohlídky místa stavby je problém zřejmě v kvalitě dešťové kanalizace. Speciálně v tomto místě je situace v 1.P.P. nejhorší, což ukazuje na špatné odvádění dešťových vod od svodu. Z vedlejší budovy jsou například dešťové vody sváděny na terén do tohoto prostoru. Součástí návrhu opatření je přímé odvedení dešťové vody ze dvou svodů ze střechy na této straně budovy přímo do kanalizace novou dešťovou kanalizací se zvětšenou dimenzí trub a provedení drenáže kolem budovy a odvedení drenážních vod rovněž do kanalizace. V době oprav bude na krátkou dobu (1 den) uzavřen chodník k úřadu v místě napojení kanalizace od šachty Š2 a delší dobu (cca 3 4 dny) komunikace na dvůr úřadu v místě nové kanalizace od prvního svodu na městkou kanalizaci. Cílem stavby je hydroizolace stavby a odvedení průsakových vod od obvodové stěny v co největší hloubce pomocí drenáže provedené v souladu s požadavky ČSN Projekt neřeší úpravy uvnitř budovy a opravy soklu budovy. Investor si dodatečně vyžádal ještě zazdění dveří do1.p.p. na příjezdové komunikaci do dvora. Vzhledem k tomu, že se jedná o plynovou kotelnu, musí být do zazdívky otvoru

3 osazeny ventilační prvky o min. ploše 0,1 m², tj. 30*30 cm, nebo 2x30*15 cm. Ventilační prvky (doporučuje se osadit 2 ks) budou odsazeny v horních rozích zazdívaného otvoru. Jedná se o: - Vyznačení podzemních sítí a jejich ochrana - Rozebrání betonového okapního chodníku. - Výkop rýhy pro kanalizaci a jam pro šachty Š1 a Š2 - Položení dešťové kanalizace DN 200, zbudování přípojky pro budoucí odvodnění dvora a její napojení na městskou kanalizaci - Zpětné zaasfaltování výkopu v Zahradní ulici - Obnažení zdiva 1.P.P. na třech stranách budovy do hloubky cca 2 m od úrovně terénu - Vybetonování prahu š. 50 cm podél budovy pro položení drenáže. Prahy budou ve spádu k šachtě Š1 na severovýchodní straně budovy - Oprava povrchu podzemního zdiva, hydroizolace (technologie bude určena po odkrytí povrchu podzemního zdiva budovy a její překrytí Nopovou fólií a její ochranu geotextilií s vytažením fólie nad úroveň terénu a její ukončení krycí lištou - Položení vysoko pevnostní drenáže Perforation vč. odvětrávacích trub a jejího zakrytí štěrkem - Zásyp a zhutnění výkopu pro drenáž podél budovy - Vybourání dveří do kotelny v 1.P.P. - Zazdění otvoru vč. osazení dvou ventilačních prvků, omítnutí zazdívky - Izolace vnější strany zazdívky - Zásyp jámy po schodišti - Položení dešťové kanalizace od prvního svodu a její napojení do městské kanalizace - Montáž anglických dvorků na původní místa a jejich odvodnění do drenáže - Položení obrubníků a okapního chodníku z betonu š. 50 cm do štěrkového lože - Zpětné zaasfaltování cesty do dvora a zasypané jámy po schodišti - Úpravy terénu a zasetí trávníku - Vyklizení staveniště Z důvodů jednoznačného a bezpečného odvedení dešťových vod a současně odvodnění i odvětrání terénu kolem budovy je navrženo oddrenážování terénu kolem budovy. Z toho důvodu se navrhuje vysoko pevnostní drenážní potrubí upravené systémem Perforation.

4 Předpokládá se, že ve stavební zóně, jsou vedeny inženýrské sítě, které je nutné při výkopech ochránit. Zastavěná plocha výkopů: cca 60 m² Zabraná plocha pro staveniště vč. mezideponie: cca 100 m² 2) Technické řešení Bude provedeno rozbourání okapního chodníku a materiál bude odvezen na skládku. Budou rozebrány anglické dvorky. Bude proveden svahovaný výkop rýhy podél budovy a bude provedena kontrola stavu podzemních částí zdiva budovy. Vzhledem k nejasnému stavu izolační přizdívky budovy bude detailní postup izolací určen po dokončení výkopů. Hydroizolace budou navrženy dodatečně buď jako natavené asfaltové pásy (na zdivo a roznášecí práh drenáže) nebo jako nátěr speciálních materiálů fungujících jako krystalický kapilární systém. Na upravený a vyčištěný povrch základů budou natřeny hydroizolační hmoty (CONSEAL, PENETRON, BASF). Obě tyto izolace budou chráněny nopovou plastovou profilovanou izolací HDPE a ta bude chráněna proti mechanickému poškození při hutnění zásypu geotextilií FILTEC 300 V celé délce budovy je pro účinnější odvedení podzemních vod instalován odvzdušněný drenážní odvodňovací systém z plastových trub Perforation DN 110. Drenáže a dále dešťová kanalizace DN mm svádějící vodu ze střech budou napojeny na kanalizační síť města. Podél celé budovy, kde bude položena drenáž, bude nabetonován monolitický okapní chodník ukončený obrubníkem. Úroveň okapního chodníku bude min 5 cm pod úrovní parapetu oken do 1.P.P., pokud tak jsou, z čehož vyplyne nutná úprava Lemovací lišta nopovky úrovně terénu kolem budovy po výkopu PŘÍPRAVNÉ PRÁCE a) Budou vytýčeny inženýrské sítě v místech výkopů. b) Budou provedena dopravně inženýrská opatření (DIO) v provozu tak, aby bylo zabráněno vstupu lidí do prostoru stavby a bude zajištěn výjezd ze stavby. c) Budou provedena ochranná opatření fasády tak, aby nedošlo stavebními mechanismy k jejímu poškození BOURACÍ A VÝKOPOVÉ PRÁCE a) Budou rozebrány betonové okapní chodníky. b) Budou rozebrány anglické dvorky. c) Bude uřezáno zábradlí u vstupu do kotelny v přístupové komunikace na dvůr d) Budou vybourány ocelové dveře do kotelny v tohoto vstupu Betonový okapní chodník Obrubník parkový

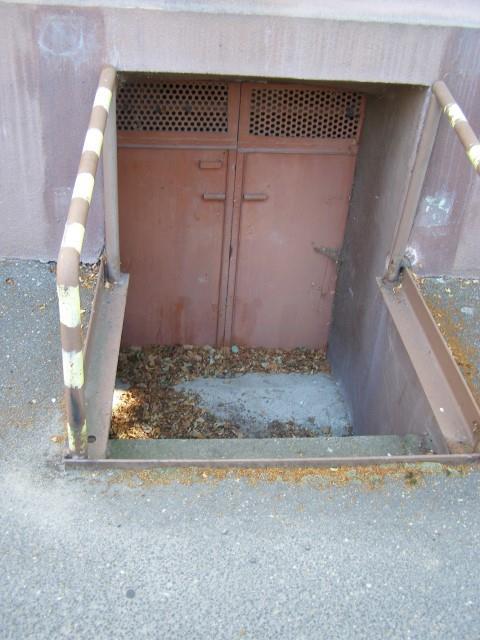

5 e) Bude vykopána rýha pro kanalizaci ve dvoře a jámy pro kanalizační šachty Š1 a Š2 f) Bude rozebrán chodník v místě připojení na kanalizaci a obnažena trouba městské kanalizace v komunikaci. g) Do trouby bude vysekán otvor pro připojení. h) Bude vykopána podél budovy vysvahovaná rýha ve vzdálenosti 1,5 m od stěny budovy do hloubky 2 2,2 m a výkopek složen na mezideponii v místě stavby a po provedení hydroizolací z větší části vrácen zpět, přebytečný odvezen na skládku. i) Budou provedena ochranná opatření inženýrských sítí, pokud zasáhnou do prostoru výkopů a provedeno obnažení svodů hromosvodové soustavy. j) Podle stavu izolační přizdívky 1.P.P. bude buď rozbourána, nebo upravena jako podklad pro novou izolaci. k) Bude smontována kanalizace a drenáž PERFORATION dle projektu, případně úpravy dle situace na místě stavby. l) Budou osazeny nové plastové sklepní světlíky (anglické dvorky) a jejich odvodnění napojeno na dešťovou kanalizaci. m) Bude provedeno prořezání asfaltu v příjezdu na dvůr v šířce rýhy (cca 60 cm) a na místní komunikaci v místě připojení na městskou kanalizaci a proveden výkop rýhy pro připojení prvního svodu na rohu u vjezdu na dvůr a zbytku kanalizace z druhé strany budovy. n) Bude zpětně provedena úprava asfaltových komunikací vč. zhutněné podkladní vrstvy o) Bude provedeno zazdění otvoru pro vstup do kotelny na komunikaci na dvůr. Na tuto zazdívku bude aplikována hydroizolace a provedena drenáž jako kolem celé stavby p) Bude uklizeno staveniště a povrchové úpravy uvedou staveniště do původního stavu. V případě poškození fasády bude fasáda opravena ZÁKLADY a) Bude vybetonován základový pás pod drenáž z betonu B 12,5 podél celé stavby a bude spádován směrem ke kanalizační šachtě Š1 ve spádu 0,5% a příčně směrem od stavby IZOLACE PROTI ZEMNÍ VLHKOSTI Budou provedeny podle stavu zdiva nebo izolační přizdívky po výkopech. a) Svislé izolace základů budovy - Řez 2-2. Obnažené podzemní části základů budou očištěny, opraveny cementovými omítkami a opatřeny svislou hydroizolací v tomto složení: - nátěr omítky APL - nanesením dvou vrstev přípravku CONSEAL nebo PENETRON nebo BASF - ukotvením jedné vrstvy profilové nopové folie HDPE s výškou nopů 8 mm - překrytím této fólie geotextilií (FILTEC 300)

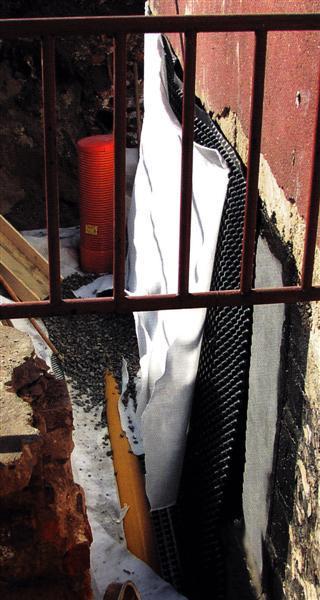

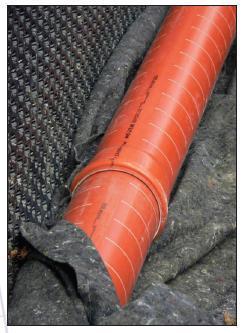

6 b) Svislé izolace podzemních stěn budovy pod školou Řez 1-1. Obnažená izolační přizdívka nebo podzemní části zdiva budou opraveny cementovými omítkami a opatřeny svislou hydroizolací v tomto složení: - nátěr omítky APL - natavením jedné vrstvy asfaltové izolace GLASTEC MINERAL 40 na vyrovnaný povrch stěny a na základový pás pod drenáž - ukotvením jedné vrstvy profilové nopové folie HDPE s výškou nopů 8 mm - překrytím této fólie geotextilií (FILTEK 300) Nopová profilová PVC folie bude vytažena nad úroveň okapního chodníku do výšky max. 5 cm a zakryta plechovou krytkou. c) Hydroizolace zazdívaného otvoru bude provedena jednat natavením hydroizolace GLASTEC 400 na podlahu a ostění otvoru po dveřích v šířce zdiva. Omítnutá stěna pod zemí bude izolována jednak stejným typem izolace, jako bude zvolen na izolace podzemních částí zdiva na zbytku budovy (nátěr hydroiizolační hmotou nebo natavení lepenky) a dále bude překryt nopovou fólií, vytaženou nad úroveň terénu DRENÁŽ Drenáž včetně odvětrání bude provedena z plastových perforovaných trub DN 110 mm PERFORATION. Trubky budou uloženy na betonový základ pod drenáž a na hydroizolace v nopové fólie a geotextilie a obsypány praným kamenivem frakce 16/32. Tloušťka vrstvy kameniva 50 cm. Drenážní potrubí bude odvětráváno po 3 m svislým perforovaným potrubím DN 110 mm, ukončeným děrovanou zátkou na úrovni okapního chodníku. (Použity fotografie z materiálů firem DEKTRADE, CPM a PERFORATION) DEŠŤOVÁ KANALIZACE Dešťové a drenážní vody budou do městské kanalizace převedeny přes sifonové uzávěry, osazené na potrubí před zaústěním do kanalizační šachty Š2. Ležatá dešťová kanalizace bude u prvního svodu (u vjezdu na dvůr) o světlosti DN 150 mm. Ležatá dešťová kanalizace bude u druhého svodu na dvoře o světlosti DN 150 do šachty Š1 a mezi šachtou Š1 a Š2 a až do městské kanalizace zredukována na DN 200 mm. Spád dešťové kanalizace min. 1,0 % KANALIZAČNÍ ŠACHTY Kanalizační šachty Š1 a Š2 budou typové betonové kanalizační šachty průměru 1000 mm, zúžené kónickým kusem na 600 mm a budou zakryty pojízdným poklopem.

7 VODOROVNÉ NOSNÉ KONSTRUKCE Nosná vrstva zásypu drenáže bude provedena z nepropustné zhutněné zeminy, zhutňované po vrstvách cm. Podél budovy bude zbudován betonový okapní chodník z betonu C 8/12 s kletovaným povrchem ve spádu 1 % od budovy. Chodník bude směrem do terénu ukončen chodníkovým obrubníkem betonovým parkovým. Šířka chodníku min. 50 cm. Chodník bude betonován na štěrkové lože o tl. 15 cm. Krycí lišta nopové folie bude min. 3 cm nad úrovní chodníku. Chodník bude dilatován dilatačními spárami š. 1,5 cm ve vzdálenosti 3 m. Do chodníku bude při spodním povrchu zabetonována výstužná KARI síť z drátů 3 mm a s oky 10x10 cm OSTATNÍ Doporučuje se osadit místo stávajících anglických dvorků prefabrikované prvky z plastu, které jsou již přizpůsobeny odvodnění. Odvodnění bude svedeno do dešťové kanalizace od svodu 1. Otvor po vybouraných dveřích do kotelny v 1.P.P. bude zazděn cihelným zdivem na MC. Do zazdívky budou osazeny dva hliníkové ventilační prvky mm. Každý do jednoho horního rohu zazdívaného otvoru. Výkopy v asfaltových komunikacích budou zpětně zaasfaltovány nejlépe asfaltobetononou směsí. Ta však bude položena až na zhutněný zásyp a zhutněnou podkladní vrstvu ze štarkopísku. Na zhutněný zásyp kanalizace a části drenážní rýhy na dvoře bude navezena ornice a oseta trávou. Před dokončením hydroizolace bude provedeno změření zemního odporu hromosvodové soustavy, jako doklad neporušení této soustavy. Po ukončení stavby bude proveden úklid místa stavby a provedeno předání staveniště vlastníkovi pozemku PÉČE O ŽP Nápravná a ochranná opatření budovy MÚ budou prováděny většinou tradičními technologiemi a stavební proces nebude mít negativní vliv na ŽP. V případě aplikace přípravků PENETRON, CONSEAL nebo BASF nebo jiného podobného materiálu musí být postupováno přesně dle pokynů výrobce. Naopak následný proces provozu bude mít zlepšený vlivy na ŽP a na hygienu prostředí ODPADOVÉ HOSPODÁŘSTVÍ Druh odpadu Kategorie odpadu Při výstavbě: Č.o stavební suť, výkopek zeminy N Pozn.: stavební odpady budou likvidovány dle pokynů MÚ Osek na řízené skládce. Č.o odpadové stavební dřevo O Pozn.: bude likvidováno spálením Č.o kovový odpad O Pozn.: předpokládá se likvidace ve sběrně surovin Přebytečný výkopek z rýhy bude uložen na řízené skládce, kterou určí MÚ Osek.

8 Při provozu stavby: Č.o dešťová a drenážní voda Pozn.: předpokládá se napojení na jednotnou kanalizační soustavu města N 3.2. BEZPEČNOST PRÁCE Zdrojem ohrožení zdraví a bezpečnosti pracovníků na stavbě je nebezpečí vznikající při manipulaci s materiálem a při samotných stavebních a montážních pracech. Lidé v době výstavby budou používat ochranné pomůcky podle druhu práce a budou poučeni o předpisech o Bezpečnosti práce ve smyslu požadavků NV č.591/2006 Sb., o bližších minimálních požadavcích na BOZP na staveništi a vyhlášky BOZP č. 309/2006 Sb. Na staveniště bude zakázán vstup nepovolaných osob formou výstražných tabulí ZPŮSOB PROVEDENÍ Stavba bude v oborech HSV i PSV prováděna dodavateli vybranými stavebníkem dle výběrového řízení. Autorský dozor bude zajišťovat : Ing. František Nerad autorizovaný inženýr č.a. : Inženýrská činnost IČ:
