STAVEBNÍ PŘÍPRAVA BAZÉNU ALBISTONE G1 S PŘELIVOVÝM ŽLÁBKEM

Transkript

1 STAVEBNÍ PŘÍPRAVA BAZÉNU ALBISTONE G1 S PŘELIVOVÝM ŽLÁBKEM VERZE: / REVIZE: Pro bezproblémové provedení a dokončení výstavby vašeho nového bazénu s přelivem včetně jeho příslušenství, jsme pro vás připravili průvodce stavební přípravou krok za krokem. V následujících krocích Vás provedeme celou stavební přípravou, od prvotního zaměření, vykolíkování prostoru, přes přípravu základové desky až po konečnou úpravu okolí. Dodržíte-li níže uvedená doporučení, nebude pro vás úspěšná výstavba bazénu žádným problémem. Otevřeme si obrazovou přílohu a dáme se do práce?

2 Práce prováděné objednatelem: 1 ZAMĚŘENÍ A VÝKOP Vykolíkování Vysypání pískem Výkop Příprava pro odvodnění Možnost umístění technologické šachty filtrace Možnost umístění šachty protiproudu příklad výkresu pro výkopové práce: ROZMĚRY BAZÉNU Příklad pro přelivový bazén 3 x 6 m vnější okraj bazénu 300 cm 346 cm 600 cm 646 cm 23 cm ROZMĚRY VÝKOPU (PODKLADOVÉ DESKY) Příklad pro přelivový bazén 3 x 6 m okraj stavební jámy 150 cm 120 cm 450 cm 150 cm 750 cm Na svém pozemku vyberte vhodné místo pro umístění bazénu. Doporučujeme vybrat místo s co největším slunečním svitem. Pravděpodobně budete v budoucnosti chtít bazén i zastřešit. Zastřešení má však určité nároky na prostor, a je tedy nutné s tím v návrhu umístění bazénu počítat. Podle velikosti bazénu vykolíkujte prostor pro jeho umístění, obvod bazénu obsypte pískem. Připravovaný vyznačený prostor pro budoucí výkop by měl být na každé straně min. o 75 cm větší, než je vnitřní rozměr bazénu. Tento rozměr udáváme proto, aby uložení bazénu do výkopu a následné stavební práce popsané dále ve stavební přípravě proběhly bez problémů. V případě, že se bazén vyrábí na místě, musí být stavební prostor (výkop) větší min. o 75 cm na každé straně. Pravděpodobně budete v průběhu výstavby bazénu provádět i terénní úpravy okolí, proto vám doporučujeme neodvážet veškerou vytěženou zeminu. Stavební výkop proveďte o cca 40 cm hlubší, než je vnitřní hloubka bazénu. (viz obrazová příloha: Řez č. 1 a 2 dokončení stavby). 2

3 Umístění technologických šachet filtrace, protiproudu: Předmětem smlouvy o dílo mohou být tyto typy technologických šachet: Technologická šachta s víkem pro instalaci filtrace a protiproudu (Ø 150 výška 120 cm) Technologická šachta s víkem pro instalaci filtrace (Ø 120 výška 120 cm) Technologická šachta s víkem pro instalaci protiproudu (120 x 60 x 80 cm) = d / š / v Před zahájením výkopových prací doporučujeme zvážit umístění technologické šachty (ať již na kompletní technologii nebo pouze na protiproud), vykolíkovat a připravit místo pro umístění šachty. Výkop pro technologickou šachtu nelze umístit v místech budoucího kolejiště zastřešení. Hloubka výkopu se odvíjí od typu šachty a zahrnuje sílu (tloušťku) základové desky. Při určování hloubky výkopu technologické šachty je třeba počítat s tím, že šachta převyšuje okolní terén. Doporučené převýšení technologické šachty (včetně víka) terénu je 4 cm (bez víka je převýšení 3 cm). Viz obrazová příloha - Řez č.1 a 2 - dokončení stavby. Dno šachty se záměrně tepelně neizoluje, aby šachta byla v zimě vytápěna zemním teplem. Pokud je součástí dodávky protiproudé zařízení, technologické šachty se umísťují vždy v ose bazénu. Ideální vzdálenost od vnějšího obrysu skeletu bazénu je 50 cm pro využití maximálního výkonu čerpadla protiproudu. Pokud bude protiproud umístěn ve větší vzdálenosti nebo mimo osu skeletu bazénu, bude jeho výkon menší. Pokud je součástí dodávky pouze šachta pro instalaci filtračního zařízení, může být tato šachta umístěna kdekoliv do vzdálenosti 8 m od bazénu. TECHNOLOGICKÁ ŠACHTA PRO INSTALACI FILTRACE Ø 1220 Ø 1170 TECHNOLOGICKÁ ŠACHTA PRO INSTALACI FILTRACE A PROTIPROUDU Ø 1520 Ø 1470 TECHNOLOGICKÁ ŠACHTA PRO INSTALACI PROTIPROUDU Ø 1220 Ø 1265 Ø 1520 Ø D= D= D= Ø 1220 Ø

4 Práce prováděné objednatelem: 2 VYROVNÁNÍ DNA VÝKOPU A ODVODNĚNÍ ZÁKLADOVÉ DESKY Vysypání štěrkem Instalace drenážního potrubí Instalace odvodnění Dno výkopu vyrovnáme vysypáním štěrkem o zrnitosti (frakce) 8 16 mm, do výšky 20 cm. Do vrstvy štěrku připravíme nainstalování drenážního potrubí se spádem do místa odvodu vody. Vrstvu štěrku je zapotřebí přiměřeně zhutnit. Drenážní potrubí musí být uloženo s minimálním spádem 1% do místa odvodu vody. Odvodnění podloží základových desek je velmi důležitou součástí stavební přípravy. Srážková, případně spodní voda může způsobit velmi rozsáhlé a nevratné deformace skeletu bazénu, proto musí být podloží základové desky vždy řádně odvodněno! Náklady na případné odstranění škod vždy převýší cenu instalace odvodnění. Obecně platí: srážková ani spodní voda nikdy nesmí dosáhnout nejvyšší nivelety (hrany) základové desky. ODVODNĚNÍ MŮŽETE PROVÉST DVĚMA ZPŮSOBY: A) Odvodnění pomocí drenážního kompletu: Pokud je pro odvodnění základových desek použit drenážní komplet (trubka - Ø cca 300 mm + drenážní potrubí - Ø cca mm), musí být dno této trubky minimálně 50 cm pod úrovní konečných nivelet základové desky (tj. min. 50 cm pod úrovní hrany desky). Na dno této trubky doporučujeme nasypat štěrk o zrnitosti 8 16mm. Trubku umístěte a zajistěte v poloze kolmo k základové desce. Drenážní potrubí musí být uloženo ve spádu směrem k této drenážní trubce. Drenážní komplet (trubka) slouží jako jímka pro hromadění vody a musí být opatřena ponorným čerpadlem. Toto čerpadlo se spíná automaticky a musí být nepřetržitě připojeno zemním kabelem ke zdroji elektrického proudu. B) Odvodnění pomocí drenáží, samospádem (gravitací): Do štěrku o zrnitosti 8-16 uložíme ve spádu směrem k odvodu vody drenážní potrubí (Ø cca mm). Doporučujeme vřadit do systému kontrolní šachtici. Tato šachtice bude v budoucnu sloužit ke kontrole průchodnosti odvodňovacího potrubí. Šachtici nikdy neinstalujte v místech budoucího kolejiště zastřešení. Rozměry šachtice musejí být dostatečně veliké pro případné vyčištění, například pomocí tlakové vody. Důležité upozornění (platí pro oba způsoby odvodnění): Veškeré drenážní potrubí musí být před zakrytím štěrkem a následně betonem obaleno speciální geotextilií o min. plošné hmotnosti 200g/m 2. Rozmístění drenážního potrubí by nemělo být ve větší vzdálenosti od sebe než 80 cm. 4

5 Práce prováděné objednatelem: 3 ÁŽ ZÁKLADOVÉ DESKY Vyrovnání podkladu Instalace kari sítí Měření vodorovnosti a kontrola výšky Vlastní betonáž vrstev Ztracené bednění se VŽDY provádí až po usazení a připojení bazénu - viz kapitola 5. Pro betonáž desky a její údržbu po provedení betonáže je nutné dodržovat ustanovení ČSN EN provádění betonových konstrukcí. Základovou desku armujte pomocí kari sítě o doporučeném rozměru 100 x 100 x 6 cm, umístěné v jedné třetině výšky základové desky. Základovou desku pod technologickou šachtu není nutné armovat. Výška (tloušťka) betonové desky by měla být cca 20 cm, při betonáži je nutné dodržet maximální rovinu jak základové desky bazénu, tak i základových desek pro šachty. Použitý beton doporučujeme v kvalitě C16/20. Betonáž je nutné provádět velice pečlivě, nejlépe ve dvou krocích, aby byla dodržena maximální vodorovnost základové desky. Základová deska musí být vodorovná v toleranci +/- 2 mm od teoretické vodorovné roviny po celém obvodu bazénu. Pokud předepsaná vodorovnost nebude dodržena, voda se nebude přelévat rovnoměrně po celém obvodu bazénu. Firma ALBIXON nezodpovídá za materiály, technologie ani za postupy použité zhotovitelem stavební přípravy.. Dosažení požadované vodorovnosti základové desky není snadné, proto je vhodné provádět betonáž ve dvou krocích a to: 1. Základní vrstva konstrukčního betonu o tloušťce cca 15cm s kari sítí 2. Finální vrstva o tloušťce cca 5 cm. Součet vrstev musí být minimálně 20 cm. Doporučujeme se obrátit na specializované firmy, nejlépe podlahářské, používající např. foukané betony(např. Mixokret) nebo samonivelační betony (např. CemLevel). Po 48 hodinách od betonáže je nutné vodorovnost desky přeměřit. Naměřené hodnoty je nutno zaznamenat do přiloženého protokolu. U desky není podmínkou její mrazuvzdornost, pokud bude v zimním období již kryta bazénem s vrstvou vody nejméně 50cm. Pro betonáž a vyrovnání desky však nelze použít směsi na bázi sádry neodolávající vlhkosti (anhydrit). Pokud se rozhodnete realizovat desku svépomocí, je nutné rozdělit betonáž do dvou kroků: 1. základní vrstva konstrukčního betonu 2. finální vrstva 5

6 Práce prováděné objednatelem: Možné způsoby provedení jsou např.: 1. Betonáž do obvodového bednění 1) Pečlivě vyrovnáme obvodové bednění s horní hranou nejlépe z rovných kovových profilů (čtvercová trubka nebo L profil 50 x 50 mm) bednění by mělo být srovnané do požadované vodorovnosti +/-2 mm v celém obvodu. 2) Provedeme betonáž do obvodového bednění provedení základové desky viz výše. 3) Stejnými profily rozdělíme plochu na pruhy šířky cca 2 m (podle délky stahovací latě). Profily vyrovnáme např. pomocí nivelačního přístroje nebo rotačním laserem s digitální latí a stabilizujeme je např. podbetonováním po 2 m. Přesnost této betonáže ovlivňuje spotřebu samonivelační stěrky použité na finální vyrovnání. 4) Do takto připraveného bednění provedeme betonáž desky provedení základové desky viz výše. 5) Na finální vyrovnání povrchu desky lze použít i nemrazuvzdornou samonivelační stěrku a je nutné postupovat dle návodu jejího výrobce. (Stěrky na bázi sádry jsou nevhodné.) 2. Dvouvrstvá betonáž 1) Obvodové bednění vyrovnáme s horní hranou nejlépe z rovných kovových profilů (čtvercová trubka nebo L profil 50 x 50 mm). 2) Provedeme betonáž do obvodového bednění provedení základové desky viz výše. 3) Provedeme hrubou betonáž desky o tloušťce nejméně 15 cm s vložením kari sítě. 4) Pečlivě vyrovnáme bednění pro finální vrstvu s horní hranou nejlépe z rovných kovových profilů (čtvercová trubka nebo L profil 50 x 50 mm) bednění by mělo být srovnané do požadované vodorovnosti +/-2 mm v celém obvodu. 5) Následně provedeme betonáž cementovým potěrem o tloušťce cca 5 cm. Cementový potěr používáme pouze zavlhlý ze směsi kvalitního betonářského písku a cementu v poměru 13 kg cementu 325 na 50 litrů písku. Potěr pečlivě stahujeme latí a uhladíme hladítkem. 3. Použití systémového přípravku LIVETHERM 1) Vyrovnáme obvodové bednění s horní hranou nejlépe z rovných kovových profilů (čtvercová trubka nebo L profil 50 x 50 mm). 2) Provedeme betonáž do obvodového bednění provedení základové desky viz výše, tloušťka desky nejméně 18 cm. 3) Na hrubě vybetonovanou desku použijeme systémový přípravek LIVETHERM sloužící k přesnému zakládání první řady broušených cihel. Přesný postup provedení najdete na stavebně konstrukční část založení zdiva. 4) Tloušťka vyrovnávacího pásu je v průměru 20 mm a celkový součet (tloušťka betonové desky a vyrovnávacího pásu) musí být 20 cm. 5) Do takto připraveného obvodového pásu provedeme betonáž cementovým potěrem. Cementový potěr používáme pouze zavlhlý ze směsi kvalitního betonářského písku a cementu v poměru 13 kg cementu 325 na 50 litrů písku. Potěr pečlivě stahujeme latí a uhladíme hladítkem. Železobetonová základová deska musí být vodorovná s tolerancí +/- 2 mm od teoretické vodorovné roviny po celé ploše bazénu. Vodorovnost finální vrstvy po dokončení změříme v časovém odstupu minimálně 48 hodin a konečný stav zaznamenáme do přiloženého protokolu. Výška umístění plochy základové desky musí být stanovena s ohledem na vnitřní výšku bazénu. + 2 cm (převýšení žlábku a tloušťka dna) + případná tloušťka polystyrenové izolace. 6 Vyzrálá suchá hladká a čistá deska je připravena pro položení geotextilie a případné tepelné izolace pod skelet bazénu.

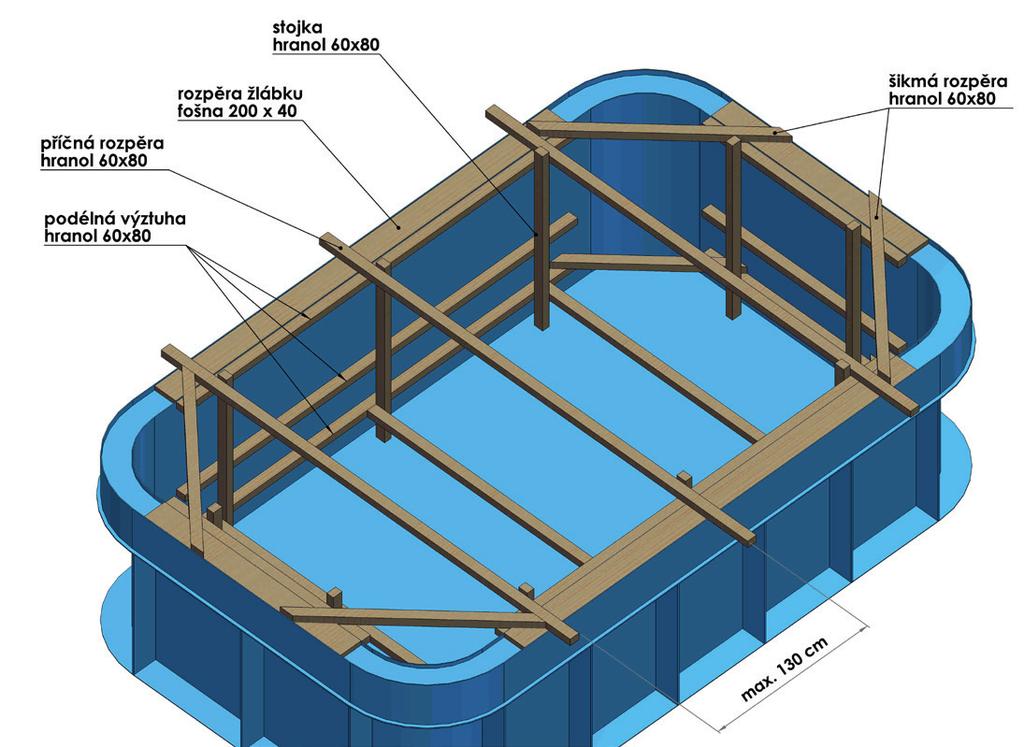

7 4 ULOŽENÍ SKELETU BAZÉNU A MONTÁŽ BAZÉNOVÉ TECHNOLOGIE Práce prováděné dodavatelem: Opěrné zdi stavte až po umístění bazénu a zapojení jeho technologie!! Proveďte kontrolu umístění a orientace bazénu včetně vzdáleností např. od domu nebo šachty. Po připojení již není manipulace se skeletem možná! Položení geotextilie a případné tepelné izolace (je-li součástí smlouvy) Uložení skeletu bazénu do montážního prostoru (v součinnosti s odběratelem) Uložení šachet Instalace čerpadla drenážního kompletu (je-li součástí dodávky) Kompletní instalace bazénové technologie Zkouška těsnosti zavodněním technologie Uložení skeletu do výkopu je možné provést buď za pomoci jeřábu, nebo manuálně. Smlouva o dílo obsahuje sjednaný způsob uložení skeletu a v případě jeho manuálního uložení také informaci o počtu lidí potřebných pro tuto práci. Jejich přítomnost je nezbytně nutná pro pokračování prací, proto jejich zajištění neodkládejte. Po uložení bazénu na místo doporučujeme provést kontrolu umístění a pozice bazénu. Protože manipulace s bazénem před napuštěním vody je v této fázi ještě relativně jednoduchá a možná. Po složení a umístění skeletu bazénu na připravenou základovou desku následuje kompletní instalace a zapojení bazénové technologie, případně drenážního čerpadla. Po dokončení instalačních prací je prověřena funkčnost všech technologií - provádí se kontrola těsnosti spojů a potrubí provedením takzvaného zavodnění technologie, pro tuto zkoušku je nutné zajistit přívod tlakové vody. Po kontrole a přeměření umístění je možné zahájit napouštění vodou z vašeho zdroje, kdy potřebné množství vody v bazénu je v objemu 4 5 m 3 vody (přibližně cm vody v bazénu). Dokončovací práce prováděné objednavatelem: 5 OOVÁNÍ BOKŮ BAZÉNU Opěrné zdi stavte až po umístění bazénu a zapojení jeho technologie!! Před zahájením betonáže se přesvědčte, že nedošlo ke změně orientace bazénu, jeho umístění a všechny vzdálenosti např. od domu jsou správné. Před betonáží je nutné rozepřít skelet bazénu vhodným způsobem. Rozepření se provádí z důvodu eliminace případných deformací bazénového skeletu. K deformacím může dojít vlivem neopatrné manipulace s betonem (např. při zasypávání příliš řídkým betonem nebo jeho upěchováním) nebo příliš vysokou hladinou dopouštěné vody. Stěny bazénu se nesmějí deformovat směrem dovnitř ani směrem ven, stěna bazénu musí být rovná a svislá. Doporučujeme častou kontrolu kolmosti a rovnost stěn a celkového tvaru bazénu a jeho úhlopříček. Důrazně doporučujeme vždy použít vnitřní rozepření skeletu. Rozepření provádějte v místech, kde jsou na vnější straně umístěny vyztužovací prvky (žebra). Složení a detail rozepření viz obrázek na následující straně. Při instalaci rozpěr je nutné zamezit poškození vnitřních stěn bazénu obalením těchto rozpěrných prvků např. geotextilií. 7 Před započetím vyzdívání a obetonování je nutné veškeré prvky technologie (např. cirkulační trysky, potrubí, armatury apod.), které budou zabetonovány, opatřit vhodnou izolací například typ MIRELON o tloušťce 10 mm. Zajistíme tím jak tepelnou izolaci technologie, tak umožníme dilataci prvků a omezíme možnost jejich poškození. Po dokončení výše uvedených příprav je možno začít s postupným vyzdíváním opěrných zdí, které oddělují vrstvy betonu a zeminy. Doporučujeme spojit dno základové desky s vyzdívkou vhodným způsobem. Při vyzdívání je důležité dodržovat dostatečnou vzdálenost mezi opěrnou zdí a vyztužovacími prvky bazénového skeletu a technologické šachty tak, aby bylo možné tento prostor zasypávat tzv. suchým betonem. Suchý beton nikdy nepěchujte! Zamezíte tím vzniku nerovností na stěnách skeletu bazénu.

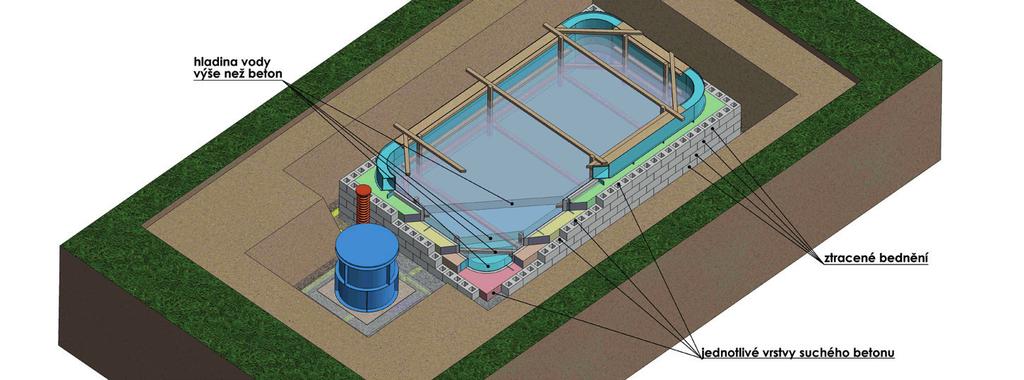

8 V průběhu betonování vždy kontrolujte svislost (kolmost) a rovinnost stěn a shodnost úhlopříček skeletu bazénu. Pokud zjistíte jakoukoli odchylku, přerušte betonáž a skelet okamžitě vyrovnejte. V obloucích skeletu doporučujeme zvolit stejný postup, v těchto místech je ale možné provést pouze obetonování o síle cca 20 cm po celém obvodu. Pokud je součástí dodávky i technologická šachta je nutné postupovat výše uvedeným způsobem šachta musí být obezděna nebo obetonována. Vyzdívání, obetonování provádějte po vrstvách, tak aby výška jedné vrstvy betonu byla max. 30 cm. Po provedení jedné vrstvy vyzdívky, betonáže, následuje další vrstva až po zatuhnutí předchozí vrstvy. V průběhu betonování je nutné dopouštět do bazénu vodu tak, aby hladina vody byla o cm výše než je vrstva betonu. Výška převýšení vodní hladiny závisí na plastičnosti použitého betonu. Pro suché betony volíme menší převýšení hladiny, pro mokré větší. Takto postupujte až 5 cm pod dno přelivového žlábku. Zbývající okolní prostor mezi vyzdívkou a terénem se zasype zeminou. Tuto zeminu doporučujeme opatrně pěchovat (hutnit). Nikdy nespojujte pevně skelet bazénu s vyzdívkou v místech ode dna do výšky vyztužovacího prvku skeletu - viz kapitola níže. Potrubí objednatel uloží při stavebních úpravách nejlépe do dokonale upěchovaného písku bez obsahu kamenů a jílu a drobným pískem bez obsahu jílu jej rovněž zasype. Je-li potrubí obaleno izolací typu MIRELON o síle stěny min. 10 mm je možné jej i zabetonovat. Je nutné postupovat tak, aby nedošlo k poškození potrubí např. pohybem (sesedáním) nedostatečně upěchovaného podloží a jeho okolí, při pohybech zmrzlé půdy apod. Přes místa uložení potrubí nesmějí přejíždět vozidla. Místo instalace protiproudu doporučujeme nezabetonovávat, ale pouze obsypat pěchovaným pískem. 8

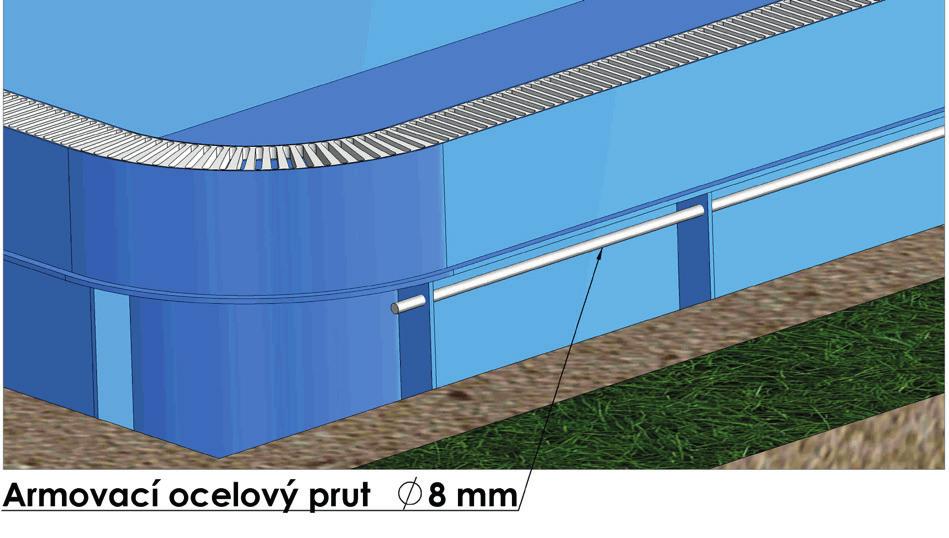

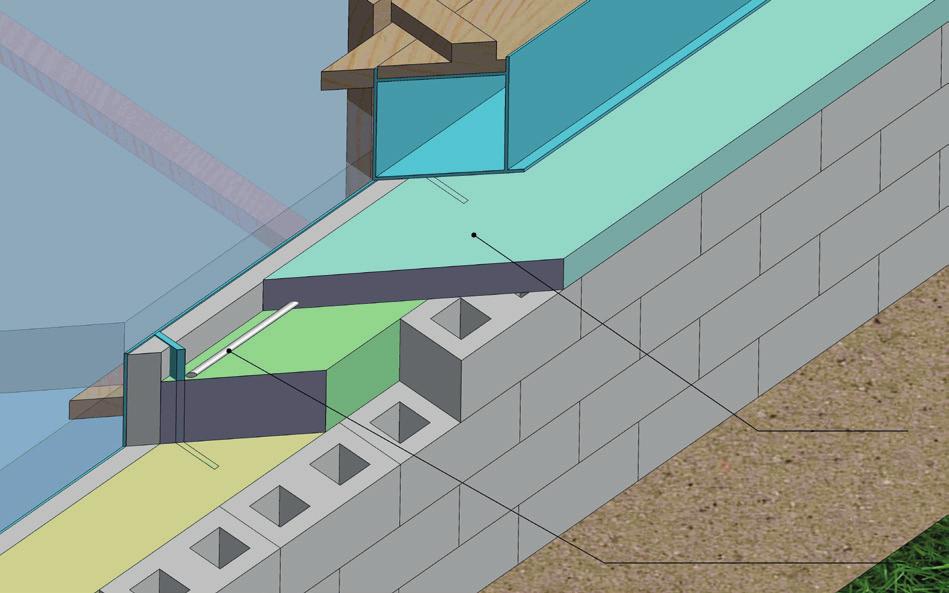

9 Dokončovací práce prováděné objednavatelem: 6 VYZDÍVÁNÍ A KOTVENÍ STĚN Vnější hrana přelivového žlábku je vždy o 15 mm vyšší než jeho vnitřní hrana. Toto řešení konstrukce přelivového žlábku zamezuje nadměrnému přelévání bazénové vody ven z bazénu při jeho provozování. V místech cca 5 cm pod přelivovým žlábkem provedeme ukotvení stěn bazénu k betonovému zásypu a vyzdívce. Ukotvení provedeme armovacími ocelovými pruty (Ø 8 mm), které protáhneme otvory v žebrech bazénu. Detail na obrázku zachycuje ukotvení boční stěny skeletu bazénu. řídký beton armovací ocelový prut Ø 8mm Dokončení betonáže zbývajících cca 5 cm pod přelivovým žlábkem až po dno přelivového žlábku se provede řidším betonem, který vyplní prostor pod žlábkem. Je nutné dodržet kvalitní podbetonování dna přelivového žlábku v celé ploše, tak aby se přelivový žlábek nedeformoval, nebortil. Je nepřípustné, aby se přelivový žlábek ohnul směrem ven od skeletu. Jakmile je žlábek kvalitně podbetonován, je možné dopustit vodu i do vlastního žlábku. Vodu je možné dopustit do maximální výšky 10 cm ode dna žlábku. Tato výška (10 cm) se opět dobetonuje. Stejným způsobem se postupuje až do konečné výšky podkladního betonu. Výškou podkladního betonu se rozumí jeho niveleta s ohledem na konečnou úpravu okolí skeletu bazénu, je tedy nutné počítat s výškou dlažby nebo jiného finálního zakončení. V průběhu betonáže stále kontrolujeme svislost stěn bazénu. Upozornění: Nedoporučujeme provádět pouze betonáž - obetonování skeletu bez obezdívky. Pokud se i přesto rozhodnete skelet bazénu pouze obetonovat, je nutné zamezit případnému prohnutí nebo deformacím skeletu bazénu. 9

10 Dokončovací práce prováděné objednavatelem: 7 PODKLADNÍ ŠTĚRKOVÁ VRSTVA OVÉ DESKY Pod betonovou desku, na které bude umístěn finální povrch okolo bazénu, doporučujeme umístit štěrk (frakce mm). Skelet bazénu po obvodu opatřete ochranou proti poškození např. jej oblepte páskou MIRELON, která ochrání plášť skeletu před poškozením ostrými předměty a zároveň umožní dilataci skeletu. Technologickou šachtu je možné chránit proti poškození geotextilií. Dlažba Beton Štěrkový zásyp zrnitosti výška podsypu 20 cm Kari síť Suchý beton jednotlivé vrstvy Ztracené bednění Zásyp zhutněnou zeminou Řídký beton Dlažba Beton Kari síť Suchý beton jednotlivé vrstvy Řídký beton Štěrkový zásyp zrnitosti Zásyp zhutněnou zeminou Ztracené bednění 10

11 8 ZHOTOVENÍ PODKLADOVÉ DESKY PRO BUDOUCÍ DLAŽBU Dokončovací práce prováděné objednavatelem: Pod podkladovou desku proveďte podsyp vrstvou štěrku (frakce mm) o tloušťce 200 mm. Výška podkladové desky je závislá na výšce konečné nivelety dlažby. Tato deska by měla být monolitická opatřená výztuží pomocí kari sítí. Výška podkladové desky je závislá na výšce vybrané dlažby. Zhotovte finální podkladovou desku pod dlažbu, případné nerovnosti můžete vyrovnat stěrkou. Pokud uvažujete o instalaci zastřešení, je nutné pevné spojení dlažby s podkladní deskou buď podbetonováním dlažby, nebo jiným vhodným způsobem. V této fázi je nutné provést i instalaci kotvících prvků (plastových patek) pro bazénové schůdky a propojovacích krabic bazénových světel, pokud jsou tyto předmětem smlouvy o dílo. V případě finálního dokončení dřevěnými nebo dřevoplastovými terasovými prkny je nutné v místě budoucích kolejí zhustit podkladní hranoly na maximální vzdálenost 20 cm. Spádování podkladové desky: Ve vzdálenosti 1 m okolo žlábku přelivového bazénu je možné vyspádovat podkladovou desku ve sklonu 1 % směrem do bazénu. Tím zamezíte nadměrným ztrátám vody vyšploucháním. V místech s vyšším srážkovým úhrnem toto nedoporučujeme, bazén by byl přeplňován dešťovými srážkami. 9 PŘÍPRAVA TERÉNU A KONEČNÁ ÚPRAVA OKOLÍ Dokončovací práce prováděné objednavatelem: Před konečnými úpravami bazénového okolí je třeba provést srovnání terénu. Doporučujeme, aby okolní terén byl minimálně o 10 cm níže, než je podkladová deska pro budoucí dlažbu. Tento výškový rozdíl oceníte při údržbě okolí bazénu, například při sekání trávy. Nyní máte vše připraveno pro instalaci dlažby. V případě, že budete bazén zastřešovat, je nutné dodržet maximální rovinnost dlažby pro budoucí umístění pojezdových prvků bazénového zastřešení. Gratulujeme vám, právě jste proměnili svoji zahradu v domácí centrum relaxace a zábavy. Přejeme vám mnoho krásných chvil a zážitků při využívání našich bazénů a zastřešení. V případě jakýchkoli dotazů a nejasností neváhejte kontaktovat naše obchodní zástupce. Další pokyny jsou uvedeny ve smlouvě o dílo a VSP, Předávacím protokolu a Provozních podmínkách dodavatele. seznámen, vzal na vědomí: 11

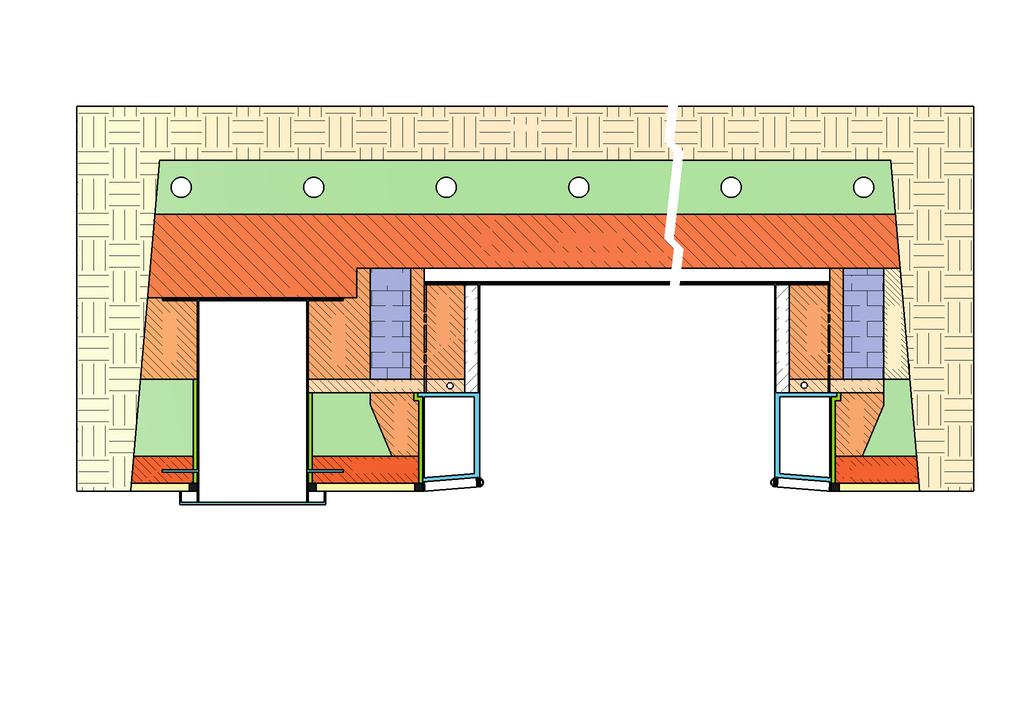

12 Řez č. 1 STAVEBNÍ UKONČENÍ PŘELIVOVÉHO BAZÉNU O HLOUBCE 120 cm V DÉLCE 1m OKOLO BAZÉNU VYSPÁDOVAT DLAŽBU 1% (NEDOPORUČUJEME V OBLASTECH S VYSOKÝM ÚHRNEM SRÁŽEK) 136 [166] 120 [150] PRUŽNÝ TMEL 0,5 0,5 TECHNOLOGICKÁ ŠACHTA TERÉN BAZÉNOVÝ LEM HLADINA VODY PRUŽNÝ TMEL 1 - víko 1,5 3 MIRELON NEBO GEOTEXTILIE 4 VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 10 VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 MIRELON DRCENÉ KAMENIVO 8-16 mm 35,5 122,3 - vnější rozměr bazénu extrudovaný polystyren hloubka šachty (dovolená odchylka +1cm / -0,5 cm) 5 0,5 - dno bazénu 0,5 - geotextilie 120,3 - vnitřní hloubka bazénu DRCENÉ KAMENIVO 8-16 mm Hloubka základové desky 127,3 0,5 - geotextilie 121,5 - vnější rozměr šachty DRCENÉ KAMENIVO 8-16 mm ŘÍDKÝ ŘÍDKÝ ZÁSYP ZHUTNĚNOU ZEMINOU ZTRACENÉ BEDNĚNÍ PĚNOVÝ POLYSTYREN min. 150 [180] min délka / šířka bazénu min ,5 - rozdílná výška desky bazénu a šachty (dovolená odchylka +1cm / -0,5 cm) 0,5 - dno šachty hloubka výkopu ARMOVACÍ DRÁT, PROTAŽEN ŽEBRY PĚNOVÝ POLYSTYREN ZTRACENÉ BEDNĚNÍ ŽEBRO 15 EXTRUDOVANÝ POLYSTYREN ZÁKLADOVÁ DESKA PŘELIVOVÉHO BAZÉNU VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 DRENÁŽ DRCENÉ KAMENIVO 8-16 mm ROSTLÝ TERÉN!!!Pozor, je nutno dodržet vodorovnost základové desky v toleranci plus nebo mínus 2 mm od teoretické vodorovné roviny po celém obvodu bazénu. Při nedodržení předepsané vodorovnosti se nebude voda přelévat rovnoměrně po celém obvodu bazénu!!! Pro technologickou šachtu o průměru 150 cm platí hodnoty uvedené v "závorce" []. Rozměry jsou uvedeny v cm.

13 Řez č. 2 STAVEBNÍ UKONČENÍ PŘELIVOVÉHO BAZÉNU O HLOUBCE 150 cm V DÉLCE 1m OKOLO BAZÉNU VYSPÁDOVAT DLAŽBU 1% (NEDOPORUČUJEME V OBLASTECH S VYSOKÝM ÚHRNEM SRÁŽEK) 136 [166] 120 [150] PRUŽNÝ TMEL 0,5 0,5 TECHNOLOGICKÁ ŠACHTA TERÉN BAZÉNOVÝ LEM HLADINA VODY PRUŽNÝ TMEL 1 - víko 1,5 3 MIRELON NEBO GEOTEXTILIE 4 VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 10 VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 MIRELON DRCENÉ KAMENIVO 8-16 mm 35,5 152,3 - vnější rozměr bazénu extrudovaný polystyren hloubka šachty (dovolená odchylka +1cm / -0,5 cm) 5 0,5 - dno bazénu 0,5 - geotextilie 150,3 - vnitřní hloubka bazénu DRCENÉ KAMENIVO 8-16 mm Hloubka základové desky 157,3 0,5 - geotextilie 121,5 - vnější rozměr šachty DRCENÉ KAMENIVO 8-16 mm ŘÍDKÝ ŘÍDKÝ ZÁSYP ZHUTNĚNOU ZEMINOU ZTRACENÉ BEDNĚNÍ PĚNOVÝ POLYSTYREN min. 150 [180] min délka / šířka bazénu min ,5 - rozdílná výška desky bazénu a šachty (dovolená odchylka +1cm / -0,5 cm) 0,5 - dno šachty hloubka výkopu ARMOVACÍ DRÁT, PROTAŽEN ŽEBRY PĚNOVÝ POLYSTYREN ZTRACENÉ BEDNĚNÍ ŽEBRO 15 EXTRUDOVANÝ POLYSTYREN ZÁKLADOVÁ DESKA PŘELIVOVÉHO BAZÉNU VYZTUŽENÝ KARI SÍTÍ 10x10x0,6 DRENÁŽ DRCENÉ KAMENIVO 8-16 mm ROSTLÝ TERÉN!!!Pozor, je nutno dodržet vodorovnost základové desky v toleranci plus nebo mínus 2 mm od teoretické vodorovné roviny po celém obvodu bazénu. Při nedodržení předepsané vodorovnosti se nebude voda přelévat rovnoměrně po celém obvodu bazénu!!! Pro technologickou šachtu o průměru 150 cm platí hodnoty uvedené v "závorce" []. Rozměry jsou uvedeny v cm.

14 PROHLÁŠENÍ ZÁKAZNÍKA O PŘEMĚŘENÍ ZÁKLADOVÉ DESKY PRO PŘELIVOVÝ BAZÉN Šířka desky Rozměry bazénu dle OP Rozměry výkopu (Minimální požadované hodnoty) Číslo OP Jméno a příjmení zákazníka Jan Novak Adresa Zbraslavska 55, Praha 5, Šířka Délka Hloubka mm mm mm Šířka výkopu Délka výkopu Hloubka výkopu mm mm mm Naměřené rozměry výkopu 4580 mm 7620 mm 1530 mm mm Jméno a přijmení zákazníka: -2-1 František Kozel, Stavbaz, s.r.o. Jan Novak Délka bazénu: mm Délka desky 7620 Při nedodržení předepsané vodorovnosti základové desky se voda nebude přelévat rovnoměrně po celém obvodu bazénu a tato skutečnost nemůže být předmětem reklamace. -2 mm Vodorovnost základové desky VYHOVUJE / NEVYHOVUJE * povinné toleranci +/ 2 mm v celé ploše skeletu bazénu. Přeměření povinné tolerance doporučujeme provést autorizovanou osobou. Varianty přeměření a potvrzení naměřených hodnot: (zakroužkujte zvolenou variantu) 1, Zákazník si přeměří desku osobně a za v protokolu uvedené hodnoty a parametry přebírá plnou odpovědnost 2, Přeměření provede autorizovaná osoba ve stavebnictví - za parametry uvedené v protokolu zodpovídá autorizovaná osoba 3, Přeměření bude provedeno technikem firmy ALBIXON a. s. - tato služba je zpoplatněna částkou 5.000,-Kč Odevzdání tohoto řádně vyplněného a potvrzeného prohlášení zákazníkem je podmínkou smlouvy pro předání pracoviště a zahájení prací firmou ALBIXON a.s. Firma ALBIXON a.s. upozorňuje, že v případě prodlení s oznámením stavební připravenosti se o tuto dobu prodlužuje termín dodání uvedený ve smlouvě. Na přeměření povinné vodorovnosti použijte optický nebo laserový přístroj o minimální přesnosti měření +/- 1 mm / 10 m. Zaměřeno dne: Typ použitého přístroje: Měření/ zaměření provedl: Deska musí být v toleranci +/- 2 mm v celé ploše 0 referenční bod měření Min. množství měření: + 20 bodů na obvodu + 12 vnitřních bodů (všechny naměřené údaje musí být uvedeny v mm) Parametry a přesnost přístroje: -1 Datum a podpis: -2 Datum poslední kalibrace přístroje: Datum, razítko a podpis: -1-2 Šířka bazénu: mm * nehodící se škrtněte VZOR HILTI PR-2 HS Číslo autorizace: +/- 0,5 mm/10 m CKAIT - xxxxxxx Řádně vyplněný protokol zašlete na adresu: montaze.bazeny@albixon.cz

15 Poznámky:

16 Děkujeme, že využíváte výrobky společnosti ALBIXON Call centrum:
