MIKROPROCESOROVÁ JEDNOTKA DIGITÁLNÍCH SNÍMAČŮ TEPLOTY DALLAS/MODBUS RTU TUDS-40-MOD NÁVOD K OBSLUZE VERZE: 1.03

Transkript

1 MIKROPROCESOROVÁ JEDNOTKA DIGITÁLNÍCH SNÍMAČŮ TEPLOTY DALLAS/MODBUS RTU TUDS-40-MOD NÁVOD K OBSLUZE VERZE: 1.03

2 OBSAH: 1.0 ÚVOD 1.1 Typ zařízení, název zařízení, adresa výrobce Obrázek zařízení Bezpečnostní opatření a postupy Změny v návodu VŠEOBECNÝ POPIS 2.1 Obecný popis zařízení Příklad zapojení PŘÍPRAVA K POUŽÍVÁNÍ 3.1 Výchozí příprava Sestava zařízení Napájecí napětí Instalace Zapojení konektorů Prověření činnosti indikace zařízení po zapnutí Kalibrování Skladování NÁVOD K POUŽÍVÁNÍ 4.1 Všeobecně Tabulka registrů Tabulka čísel poruch a informačních zkratek Zápis adresy čidla do paměti Vymazání adresy čidla z paměti Preventivní údržba TECHNICKÁ SPECIFIKACE 5.1 Všeobecně

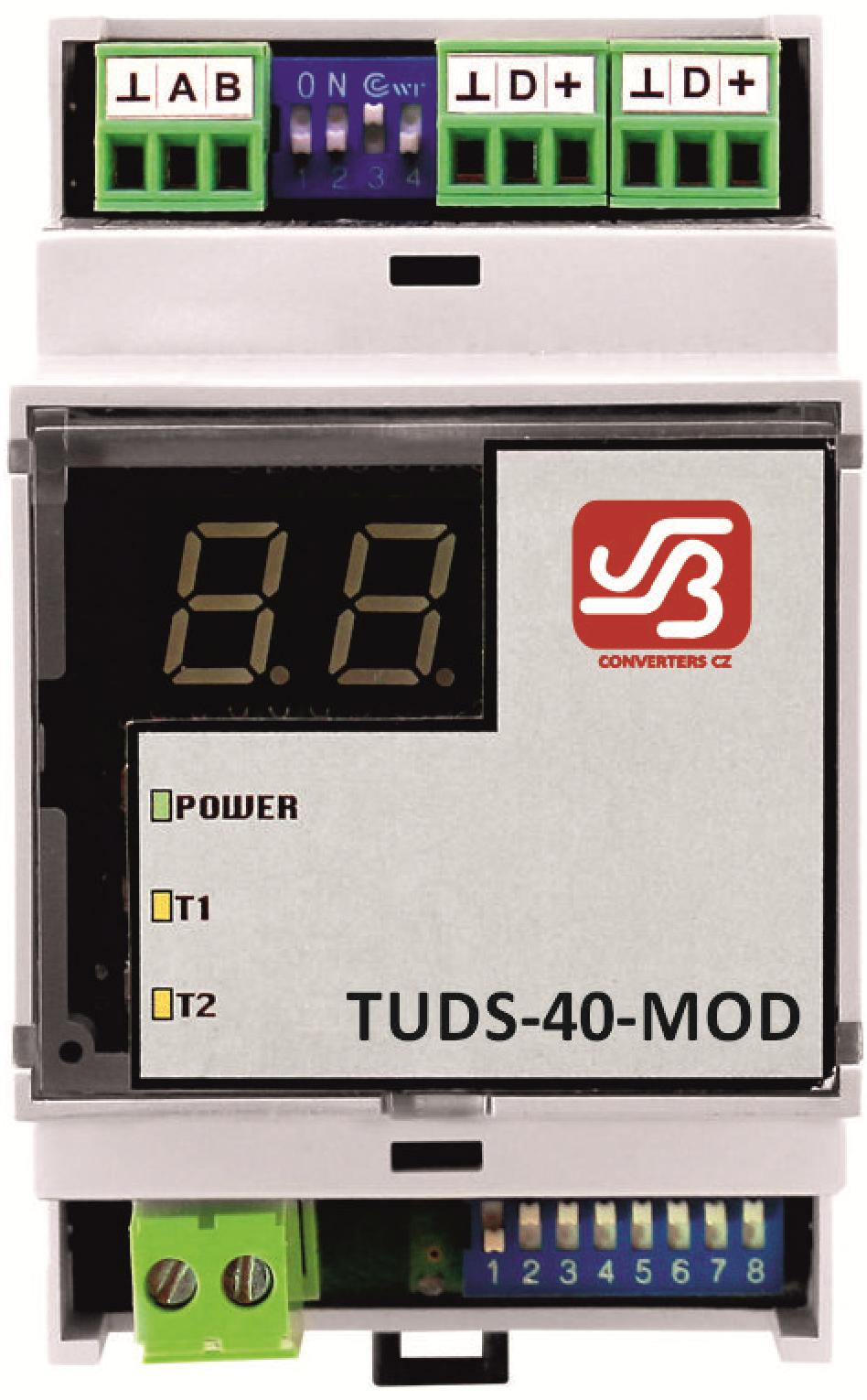

3 1.0 ÚVOD 1.1 Typ zařízení, název zařízení, adresa výrobce Zařízení má katalogové označení TUDS-40-MOD. Adresa výrobce: Jan Bracháček CONVERTERS CZ Zámecké náměstí č Frýdek Místek Telefonní spojení: Internet: Obrázek zařízení - 3 -

4 1.3 Bezpečnostní opatření a postupy výrobek splňuje všeobecné bezpečnostní požadavky dle ČSN EN krytí IP 20 dovoluje instalaci jen v prostorách normálních dle ČSN , tab. 32 NM1 (IEC 364-3:1993) -připojení k síti 24 V DC, AC musí provádět osoba znalá a to v souladu s ČSN EN ed.2 -čtěte pozorně návod k použití -nebezpečí úrazu el. proudem -používejte jen neupravované výrobky -pro připojení lze používat pouze typy kabelů s dostatečnou el. pevností -případné opravy provádějte jen prostřednictvím dodavatele -likvidaci výrobku provádějte odděleně od komunálního odpadu prostřednictvím určených sběrných míst 1.4 Změny v návodu Autor: Jan Bracháček Verze: 1.03 Datum poslední revize: VŠEOBECNÝ POPIS 2.1 Obecný popis zařízení Tato jednotka zpracovává data z teplotních čidel DALLAS na svých 2 datových linkách. Na každé teplotní lince umí obsloužit až 20 snímačů teplot (celkem 40), ty zpracuje a posílá jejich hodnoty přes rozhraní RS485 protokolem MODBUS RTU. Pro jednoduché a snadné načítání/mazání jednotlivých adres snímačů teplot je jednotka vybavena dvoumístným LED displejem a ovládacími tlačítky. Signalizační LED diody na čelním panelu indikují napájení zařízení a přítomnost snímače teploty pro každou linku samostatně

5 NÁVOD K OBSLUZE ZAŘÍZENÍ TUDS-40-MOD 2.2 Příklad zapojení 3.0 PŘÍPRAVA K POUŽÍVÁNÍ 3.1 Výchozí příprava Výrobek je samostatně zabalen do PE sáčku a vložen do papírové krabice (při dodávce více kusů, mohou být výrobky baleny současně v krabici). Tuto krabici opatrně otevřete, vyjměte výrobek z PE sáčku a zkontrolujte opticky stav výrobku. Výrobek je vestavěn ve skříni MODULBOX 3M šedé barvy s průhledným otevíracím vrchním víčkem s možností pro upevnění na lištu DIN35. V horní i spodní části skříně je umístěn plošný spoj s elektronikou. Na vrchní a spodní straně spodního plošného spoje jsou umístěny vysouvací konektory pro snadnější zapojení vodičů. Součástí balení jsou tři menší zelené konektory nasunuté na vrchní straně plošného spoje a jeden větší nasunutý na straně spodní. Pod vrchním otevíracím víčkem se nachází LED displej a tlačítka pro adresaci čidel Dallas. Dále LED diody pro indikaci napájení zařízení a přítomnost snímače teploty pro každou linku samostatně. DIP přepínač pro adresaci zařízení a změnu rychlosti přenosu na lince RS 485 se nachází na spodním plošném spoji. Tento výrobek nesmí být vystaven nárazům, otřesům, ani působením škodlivých par a plynů. NÁVOD K OBSLUZE ZAŘÍZENÍ TUDS-40-MOD -5-

6 3.2 Sestava zařízení Zařízení je dodáváno samostatně v plastové skříni Modulbox 3M včetně 4 ks zelených konektorů usazených v patici. 3.3 Napájecí napětí Napájecí napětí zařízení je 24V stejnosměrných (DC), nebo střídavých (AC) s tolerancí 10% pro obě napětí. Polarita u stejnosměrného napětí nemusí být dodržena viz. zapojení konektorů. 3.4 Instalace Zařízení je určeno k montáži do rozváděče na DIN lištu. Po instalaci zařízení se připojí jednotlivé vodiče do svorek. 3.5 Zapojení konektorů 1. Konektory X1, X2 jsou zapojeny následovně: X1.1 - Napájení čidla Dallas ze zařízení GND (linka 1) X1.2 - Datový vstup/výstup čidla Dallas (linka1) X1.3 - Napájení čidla Dallas ze zařízení +5V (linka 1) X2.1 - Napájení čidla Dallas ze zařízení GND (linka 2) X2.2 - Datový vstup/výstup čidla Dallas (linka 2) X2.3 - Napájení čidla Dallas ze zařízení +5V (linka 2) 2. Na konektor X3 se zapojí komunikace RS

7 X3.1 Vodič B (Minus) X3.2 Vodič A (Plus) X3.3 GND RS485 (je galvanicky oddělena od MP-GND) Pro komunikaci RS 485 vodiče A a B použijte kroucený pár. Pro sériovou komunikaci RS 485, musí být zachována obecná pravidla! 3. Konektor X4 slouží pro napájení zařízení. 3.6 Prověření činnosti- indikace zařízení po zapnutí - 7 -

8 NÁVOD K OBSLUZE ZAŘÍZENÍ TUDS-40-MOD Připojení zařízení na napájení 24V je indikováno LED diodou PWR na čelním panelu. Displej, který zobrazuje čísla teplot 1 40 a informace v podobě zkratek je v režimu spánku. V tomto režimu signalizuje komunikaci MODBUS RTU přerušovaným rozsvícením dvou segmentů Rx a Tx. Stiskem kteréhokoliv tlačítka se displej aktivuje. Po tuto dobu, kdy je displej aktivní je pozastavena komunikace s nadřízeným systémem. Následným dalším stiskem tlačítka se provede úkon, který je danému tlačítku přidělený. Pokud není stlačeno žádné tlačítko po dobu delší než cca 5 sekund, displej přejde do režimu spánku a povolí se komunikace s nadřízeným systémem na lince MODBUS RTU. Připojení alespoň jednoho čidla DALLAS na některou linku je indikováno LED diodou T1 nebo T2. Obr. Umístění ovládacích a signalizačních prvků pod otevíracím vrchním krytem Nastavení adres MODBUS RTU: 1. Nastavení (SLAVE ADDRESS) pro komunikaci MODBUS RTU: K nastavení adresy slouží osminásobný DIP přepínač na spodní straně spodního plošného spoje. Pomocí přepínače se nastaví binární (dvojková ) hodnota čísla Změna adresy se provede vždy jen při inicializaci zařízení (tj. po zapnutí zařízení). Při nastavení hodnoty na nulu je zapsána adresa 1. Nula není povolena. Při nastavení přepínače na číslo vyšší než 247 je zapsána adresa 247. Vyšší adresa než 247 není povolena. NÁVOD K OBSLUZE ZAŘÍZENÍ TUDS-40-MOD -8-

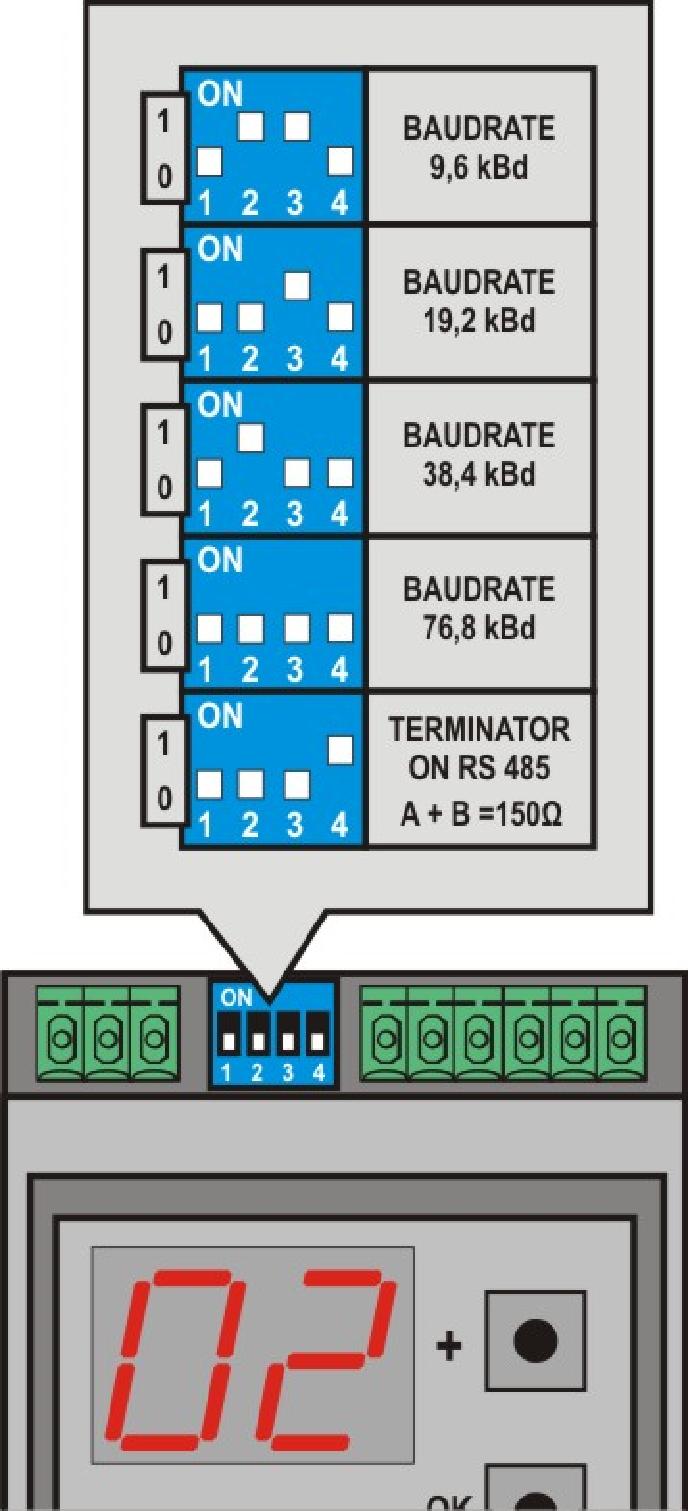

9 Obr. Nastavení adresy MODBUS RTU 2. Nastavení rychlosti komunikace MODBUS RTU: Rychlost komunikace pro MODBUS RTU se nastavuje na čtyřnásobném DIP přepínači umístěném na horní straně spodního plošného spoje. Změna rychlosti komunikace se provede vždy jen při inicializaci zařízení (tj. po zapnutí zařízení). Možnosti nastavení rychlosti jsou zobrazeny na níže uvedeném obrázku: Obr. Nastavení rychlosti komunikace MODBUS RTU - 9 -

10 3.7 Kalibrování Výrobek nevyžaduje žádné kalibrování. 3.8 Skladování Zařízení jen nutno skladovat v originálním obalu v suchém a větraném prostoru, kde je vyloučeno srážení vodních par na výrobcích a kde nesmí být překročeny tyto mezní podmínky: Teplota okolí: -5 až +50 C Relativní vlhkost vzduchu: max. 80% Tento výrobek nesmí být vystaven nárazům, otřesům, ani působením škodlivých par a plynů. 4.0 NÁVOD K POUŽÍVÁNÍ 4.1 Všeobecně Práce se zařízením spočívá ve čtení dat z tabulky registrů. Ke každé teplotě je přidělen jeden registr obsahující naměřenou teplotu, nebo číslo zobrazující aktuální poruchu. Naměřená teplota je v registru zapsaná ve formátu (10 x Celé číslo) + desetiny ( např.: číslo 205 zobrazuje teplotu 20,5 C )

11 4.2 Tabulka registrů Obr. Tabulka registrů Obsah této tabulky lze vyčíst pomocí komunikace MODBUS RTU funkcí 3 Read holding registers. Jako parametry této funkce se zadávají: Slave address adresa zařízení nastavená DIP přepínači Starting address - adresa prvního požadovaného registru v tabulce No. of points počet požadovaných registrů

12 4.3 Tabulka čísel poruch a informačních zkratek Obr. Tabulka čísel poruch Obr. Tabulka informačních zkratek znázorněných na displeji zařízení Poruchy měření jsou znázorněny vysokými čísly, jako jsou 9999 zkrat linky, 8888 přerušení linky, 7777 chyba crc, 6666 chyba kódu, 5555 vypršení časového limitu. Zkrat linky nastane, pokud se datový vodič některé linky spojí se záporným vodičem. Program tento stav zobrazuje číslem V opačném případě, kdy je datový vodič na některé lince zcela přerušen, je toto zobrazeno jako přerušení linky Chyba CRC, znázorněna číslem 7777 nastane v případě, že na zobrazené pozici je již adresa čidla uložená, ovšem připojené čidlo se s touto uloženou adresou neztotožňuje. Chyba CRC muže nastat i v případě špatné komunikace čidla a to zejména při příliš dlouhém vedení, které je tolerováno do maximální délky 250m (při kapacitě vedení: 12nF /100m). Pokud na zobrazené pozici dosud nebyla adresa čidla uložená, a je-li alespoň jedno čidlo připojené na lince, program na této pozici informuje číslem 6666 o chybě kódu. Vypršení časového limitu 5555 nastane v případě, že čidlo neodpovídá ve stanoveném časovém limitu, který je stanoven na cca 5 sekund
