1 Návod k použití a údržbě polo-elektrického paletového vozíku CBD-15B (vycházející z originálního návodu k použití vydaného výrobcem) ÚVOD Děkujeme, že jste si vybrali polo-elektrický paletový vozík DELTALIFT. Abyste svůj produkt správně a bezpečně používali pečlivě si, prosím, přečtěte níže uvedený návod k obsluze. Součástí tohoto dokumentu je také podrobný návod k údržbě vašeho paletového vozíku. Veškeré uvedené informace jsou shodné s informacemi uváděnými při výrobě produktů a platné jsou ve chvíli publikování. Předkladatel tohoto manuálu si vyhrazuje právo kdykoliv, a bez předchozího ohlášení, změnit obsah tohoto dokumentu a to bez nároku na refundace. Pečlivě si přečtěte návod k obsluze ještě před započetím práce s paletovým vozíkem! DELTALIFT V Chotejně 15, Praha 10 tel: info@deltalift.cz Lugero CZ, s.r.o. se sídlem Polská 1396/46, Praha 2 - Vinohrady, IČ DIČ CZ Zapsána v OR vedeném u Městského soudu v Praze, oddíl C, vložka , člen koncernu Lugero 2014

2 výrobce NOBLELIFT MALAYSIA SDN BHD LOT & JALAN CANANG EMAS 8/KS TELOK GONG označení strojního zařízení Type HPT-A30 (BF-3Tm) BEZPEČNOSTNÍ POKYNY toto zařízení nesmí obsluhovat: osoby, které se neseznámily s návodem k provozu, děti, mladiství a osoby pod vlivem alkoholu, drog a léků obsluha může vozík tlačit nebo táhnout, obsluha stojí vždy u oje při jízdě po nakloněném terénu musí stát obsluha nad vozíkem, tj. nahoře, nikdy ne pod nákladem! je zakázáno na stroji převážet či zvedat osoby neoprávněné osoby musí být mimo pracovní oblast stroje v případě, že se v této oblasti nacházejí neoprávněné osoby, musí být provoz stroje okamžitě přerušen bezpečností pokyny a nařízení musí být striktně dodržovány je zakázáno stoupat nebo stát na vidlicích! je zakázáno zvedat osoby na vidlicích! náklad musí být naložen rovnoměrně na obou vidlicích, nikdy ne na špičkách vidlic, nikdy ne jen na jedné vidlici Tento stroj je možné provozovat na podlahách odpovídající normě ČSN a vždy musí být splněn požadavek na rovinnost podlahy takový, že mezní odchylka místní rovinnosti povrchu je +/- 3mm stroj mohou používat pouze proškolené osoby, které na to mají příslušné oprávnění obsluha musí být seznámena se svými povinnostmi o odpovědnosti provozu a s návodem k obsluze nenakládejte na paletové vozíky více, než je jejich nosnost. náklad na vozíku zajistěte před pádem. udržujte náklad uprostřed vozíku. nepoužívejte paletový vozík na rampách a nakloněných terénech. nikdy nenechávejte naložený vozík bez dozoru, pokud jsou vidlice zdviženy; s nákladem vždy sjeďte dolů. obsluha musí být vybavena vhodnou pracovní obuví (uzavřená, pevná obuv) a jinými ochrannými pomůckami (pracovní rukavice) o jakékoli závadě na paletovém vozíku musí být neprodleně informován vedoucí a do odstranění závady nesmí být vozík používán při přepravě samotného zařízení jej ukotvěte a zjistěte proti pádu, zabráníte tak jeho poškození či vážným úrazům obsluhy Vozík se může stát nebezpečným, pokud je zanedbána údržba. Proto je vhodné mít příslušné vybavení pro údržbu, vyškolený personál a dodržovat následující postupy: 2

3 Údržba a kontrola musí být prováděna v souladu s následujícími postupy : 1.. Pravidelná údržba, mazání a kontrola stroje by měla být prováděna v pravidelných intervalech. 2. Pouze kvalifikovaný a proškolený personál má povoleno provádět údržbu stroje. 3. Před opuštěním zakladače : - Ubezpečte se, že stroj stojí na rovném podkladu. - Vidlice musí být v nejnižší poloze. - Stiskněte nouzový brzdový spínač. - Nastavte spínač s klíčkem do polohy "OFF" a vyjměte klíček. 4. Než začnete pracovat se zakladačem : - Buďte v pracovní poloze. - Umístěte ovládací oj do neutrální polohy. - Zkontrolujte zvedání vidlic, ovládání směru, rychlost ovládání, posilovač řízení, výstražná zařízení a brzdy. 5. Vyhněte se nebezpečí požáru a mějte pracovní ochranný oděv. Nepoužívejte otevřený oheň pro kontrolu oje, úniku elektrolytu, tekutin či oleje. Nepoužívejte benzín nebo jiné hořlavé látky pro čištění dílů. 6.. Brzdy, řídící mechanismy, kontrolní mechanismy, kryty a bezpečnostní zařízení musí být pravidelně kontrolovány a udržovány v čistém stavu. 7. Štítky s pokyny nebo výstražnými nápisy musí být udržovány v čitelném stavu. 8. Všechny součásti zvedacích mechanismů musí být kontrolovány, aby byly stále v dobrém stavu a tím byly bezpečné. 9. Všechny hydraulické systémy musí být pravidelně kontrolovány a udržovány. Hydraulické válce, ventily a další podobné díly musí být pravidelně udržovány a tím zajistit, aby se stroj nestal nebezpečným. 10. Paletový vozík musí být udržovány v čistém stavu, aby se minimalizovalo nebezpečí požáru. Změny a dodatky, které mají vliv na kapacitu a bezpečný provoz, nesmí být provedeny zákazníkem bez předchozího písemného souhlasu výrobce/dodavatele. Všechny změny musí být provedeny odpovídajícím způsobem. SPRÁVNÉ POUŽITÍ A APLIKACE - POKYNY PRO SPRÁVNÉ POUŽITÍ A APLIKACE PRŮMYSLOVÝCH VOZÍKŮ Zakladač popsaný v tomto návodu k obsluze je průmyslový vysokozdvižný vozík určen pro zvedání a přepravu břemen. Musí být používán, obsluhován a udržován v souladu s těmito pokyny. Jakékoliv jiné použití je mimo oblast působnosti a může mít za následek zranění obsluhy, stroje nebo majetku. Zejména je nutno se vyhnout přetížení nad deklarovanou únosnost a zvedání břemen, která jsou umístěna na jedné straně nakládacích vidlic. Typový štítek umístěný na zakladači nebo zátěžový diagram jsou pro maximální zatížení závazné. Paletový vozík nesmí být použit v oblasti s možností požáru nebo výbuchu, v korozním prostředí a v prašném prostředí. PŘIDÁNÍ PŘÍSLUŠENSTVÍ Montáž nebo instalace dodatečných zařízení, která ovlivňuje nebo zvyšuje výkon stroje, vyžaduje písemný souhlas výrobce. Může být také nutné získat souhlas místních úřadů. Schválení místních orgánů však nepřevyšuje schválení výrobce. 1.POPIS STROJE 1.1 Použití Vozík je určen pro přepravu zboží na rovných plochách. Vhodná teplota prostředí je 5 40 C. 3

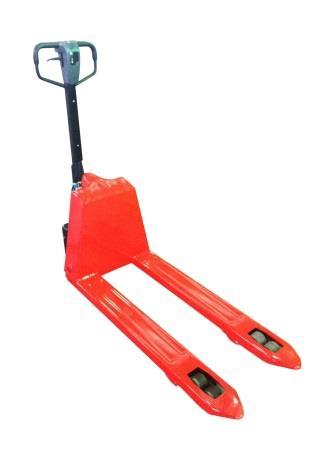

4 1.2 Sestava 15-Bezpečností tlačítko (při kontaktu s osobou se stroj pohne vpřed) 16-Varovná kontrolka 17-Indikátor baterie Vypínací tlačítko Tlačítko ovládá zapnutí a vypnutí stroje. Když je nastaveno na OFF, stroj se vypne. Když je nastaveno na ON, stroj se zapne. Vyjmutí klíče při nepoužívání vozíku zabrání zneužití stroje nepovolanou osobou Indikátor stavu baterie 1-Ovládací rukojeť 2-Ovládací hřídel 3-Kryt regulátoru 4-Čerpadlo 5-Balanční kolo 6-Balanční zarážka 7-Baterie 8-Puller 9-Páčka pro zdvih a spouštění 10-Vidlice Ovládací rukojeť 11-Klíček (zap/vyp stroje) 12- Klíček (zap/vyp stroje) 13-Tlačítko pohybu vpřed 14-Tlačítko pohybu vzad Indikátor 1 ukazuje stav vybití/nabití baterie. Je-li baterie nabitá, svítí LED světlo a při používání vozíku postupně ubývá. Je-li 70% baterie vybito, bliká LED červená dioda, která signalizuje nutnost nabití. Pokud dvě poslední LED diody střídavě blikají, je nutné okamžité nabití! 1.3 TECHNICKÉ PARAMETRY Parametr Údaj Jednotka Nosnost 1500 kg Rychlost pojezdu max. 4 km/hod Váha 140 kg Kola řiditelná/vidlicová PU/PU Řiditelná kola 210 mm Baterie 24/30 V/Ah Zdvih 200 mm Minimální výška vidlic 85 mm Celková délka 1580 mm Celková šířka 560 mm Vidlice 1150 mm Poloměr otáčení 1380 mm 4

5 2. UVEDENÍ STROJE DO PROVOZU 2.1. Používáte vozík poprvé Používejte zakladač pouze s aktuální baterií. Příprava vozíku k provozu po dodání či přepravě: - zkontrolujte, zda je stroj kompletní - zkontrolujte stav hydraulického oleje - nainstalujte baterii (pokud je nutné), zkontrolujte, aby přívodní kabel nebyl poškozen - nabijte baterii 2.2. Doporučení - doporučujeme operovat s vozíkem za dobrých světlených podmínek, abyste se naučili se strojem správně zacházet - baterie nesmí být vybita pod 20% své kapacity, mohlo by dojít k jejímu poškození a snížení živostnosti; jakmile se stav baterie sníží na 20%, ihned ji nabijte! - vyhněte se prudkému brždění a zatáčení - výměny oleje a mazání je lépe provést dříve, než je doporučeno - je doporučeno zvedat 70-80% jmenovitého zatížení se strojem nepracovaly neoprávněné osoby - je zakázáno na stroji převážet či zvedat osoby - vedoucí musí být neprodleně informován o jakékoli závadě na stroji, do odstranění nesmí být zakladač používán - opravy nesmí provozovat neoprávněná či neproškolená osoba - nebezpečná oblast: je definována jako oblast, ve které je osoba ohrožena v důsledku pohybu paletových vozíků, zvedání nákladu či v důsledku samotného rizikového nákladu, to zahrnuje i oblasti, kde může dojít k pádu břemene - neoprávněné osoby musí být mimo nebezpečnou oblast - v případě, že se v nebezpečné oblasti nacházejí neoprávněné osoby, musí být provoz stroje okamžitě přerušen - bezpečností pokyny a nařízení musí být striktně dodržovány 3.2 Pohyb vozíku Nastavte ovládací páku pojezdu do rozsahu M a stlačte tlačítko pro pohyb vpřed či vzad. 3.3 Brždění 5 3. PROVOZ 3.1 Bezpečností předpisy pro provoz - stroj mohou používat pouze proškolené osoby, které na to mají oprávnění - řidič musí být seznámen s jeho povinnostmi o odpovědnosti provozu a s návodem k obsluze - při provozu má být obsluha vybavena pracovní obuví - neoprávněné použití stroje: řidič je zodpovědný za stroj v čase provozu; musí zabránit, aby Typy brždění Automatické brždění - po uvolnění ovládací oje do horní polohy se vozík zastaví

6 Regenerativní brždění - při rychlosti pod 1km/hod. se vozík zastaví motorovou brzdou 4. BATERIE ÚDRŽBA A NABÍJENÍ - výměnu baterií může provádět pouze proškolený personál - výměna musí být prováděna s ohledem na baterii výrobce 3.4 Zvedání, převážení a ukládání břemen Nezajištěné a nesprávně naložené břemeno může způsobit nehodu. Je nutné zajistit, aby se v nebezpečné zóně nikdo nepohyboval. Převážet lze pouze ta břemena, která byla správně zajištěna a umístěna na nakládací plochu vidlic (rovnoměrně rozložit). Nepřekračujte jmenovitou kapacitu! Mohlo by dojít k poškození stroje. Je zakázáno stoupat nebo stát na vidlicích! Je zakázáno zvedat osoby na vidlicích! Zdvih vidlic nahoru - stlačte páčku (9) směrem dolů, pak pumpujte ovládací ojí, dokud vidlice nebudou v požadované výšce Spouštění vidlic dolu - vytlačte ovládací páčku (9) a držte, dokud nebudou vidlice v požadované snížené výšce Ochrana před úrazem elektrickým proudem - pozor! baterie má vysoké napětí a energii - pozor na zkrat! - nepřibližujte k sobě dva póly, které mohou způsobit jiskru 4.1 Nabíjení baterie - nepokládejte žádné kovové předměty na baterii - zkontrolujte všechny kabely a konektory pro viditelné poškození - před zahájením a ukončením nabíjení se ujistěte, že je vypnuto napájení (zapnutí stroje) - je nutné dodržovat bezpečnostní pokyny baterie od výrobce - zkontrolujte, zda jsou podmínky v souladu s bezpečnostními předpisy pro nabíjení baterie - vytáhněte kabel k nabíjení (umístěn je vlevo za ovládací pákou) - připojte kabel do sítě - dioda začne blikat červeně, což znamená, že je nabíječka připojená do sítě - nabíjejte baterie, dokud se dioda nerozsvítí natrvalo zeleně - vyjměte kabel k nabíjení ze sítě a zastrčte zpět co nevíce do otvoru zakladače Parkování stroje Pokud není vozík používán, musí být umístěn na bezpečném místě (a to i pokud nebude používán jen po krátkou dobu). 1) Snižte vidlice do nejnižší polohy 2) Vypněte stroj pomocí klíčku a klíček nenechávejte ve stroji NAPÁJECÍ NAPĚTÍ JE 230V!!! 4.2 Údržba baterie - pokud budete vybíjet baterii na 0% kapacity, zkrátíte její živostnost, nabíjet je nutno nejníže při 20% její kapacity - kryty článků baterie, svorky musí být udržovány suché a čisté

7 - baterie s neizolačními svorkami musí být pokryty izolační podložkou - pozor na kabely při instalaci baterie - nikdy nepoužívejte k čištění baterie suchý hadřík, aby se zabránilo výboji statické elektřiny - odpojte konektory baterie - čistěte vlhkým hadrem - noste ochranné brýle, gumové holínky a rukavice - pokud se baterie odstaví z provozu, měla by být uchovávána odpojená, na suchém, teplém místě, v plně nabitém stavu - průběžně baterii dobíjejte - baterie lze nahradit pouze po souhlasu výrobce 5. ÚDRŽBA STROJE 5.1Výměna oleje - kontrolujte hladinu oleje každých 6 měsíců - vyměňte olej každých 12 měsíců - vždy doplňujte a vyměňujte pouze čistý olej! - používejte pouze hydraulický olej typu ISO VG32, jeho viskozita by měla být 32cSt na 40 C, celkový objem je asi 2,5lt., teplota použití -20 C až 50 C 5.2 Kontrolky Z návodu od výrobce jsme zjistili, a náš technik to také potvrzuje, že když svítí červená LED kontrolka, znamená to, že stroj je zapnutý a užívaný. Pokud by byla na stroji porucha, LED kontrolka by blikala. Níže zasílám část návodu, kde se tato skutečnost potvrzuje. - pravidelná údržba musí být prováděna pro zajištění delší životnosti stroje - pravidelně promazávejte všechny pohyblivé části - veďte servisní knihu se záznamy o kontrolách a servisu - jakákoli úprava na stroji je zakázána, pokud ji neschválí výrobce - certifikovány jsou na stroji pouze originální díly, chcete-li zajistit životnost a bezpečnost stroje, používejte pouze originální díly výrobce - likvidace dílů a kapalin musí být v souladu s ochranou životního prostředí - výměnu kapalin může provádět pouze proškolená osoba - před čistěním jsou nutná bezpečnostní opatření, aby se zabránilo např. jiskření - před čištěním musí být odpojena baterie - k čištění elektrických částí používejte jen slabý sací nebo tlakový vzduch a antistatické kartáče - pokud je potřeba čistit stroj proudem vody, je nutno naprosto zajistit krytí všech elektrických částí před stykem s vodou - nepoužívejte k čištění tlakovou vodu - k čištění elektrického systému je oprávněna pouze proškolená osoba 7

8 Závěrečná shrnutí Používejte stroj vždy v souladu s manuálem na údržbu. Při manipulaci se strojem dbejte maximální opatrnosti a dodržujte všechna bezpečností opatření! Jakékoli úkony na stroji servisní práce, výměny kapalin a dílů, opravy apod. může provádět pouze oprávněná, řádně proškolená a kvalifikovaná osoba! ES PROHLÁŠENÍ O SHODĚ Lugero CZ, s.r.o., Polská 1396/46, , Praha 2, IČ Tímto prohlašujeme, že následující strojní zařízení vyhovuje příslušným požadavkům na bezpečnost a zdraví EC nařízení na základě jeho designu a typu ve stavu, v jakém jej uvádíme na trh. V případě úprav zařízení, které námi nebylo odsouhlaseno, toto prohlášení ztrácí svou platnost. 8 - obecné označení: elektrický paletový vozík, nosnost 1,5 tuny - funkce: převoz nákladu/palet o hmotnosti do 1500 kg - model: EPT20 - typ: EPT20-15EHJ - obchodní název: paletový vozík CBD-15B odpovídá hlavním požadavkům podle ustanovení směrnic ES Strojní směrnice 2006/42/ES V Praze dne 23. května 2014 Odpovědná osoba: Ivana Vávrová
