1 Katalog autoservisní techniky Vybavení dílny Kvalita pro profesionály

2 Obsah 1 Zvedáky 2sloupové zvedáky, 4sloupové zvedáky, nůžkové zvedáky, mobilní zvedáky, montážní podstavce, pístové zvedáky, manipulační vozíky, příslušenství pro zvedáky, nůžkové přízdvihy, jámové přízdvihy, zvedáky pro motocykly, ruční zvedáky, zvedáky agregátů, dílenské jeřáby, hydraulické podstavce, ostatní příslušenství, zvedáky kol strana Pneuservis Montovačky pneumatik, příslušenství k montovačkám pneumatik, vyvažovačky kol, příslušenství k vyvažovačkám kol, montovačky pneumatik pro nákladní vozidla, vyvažovačky kol pro nákladní vozidla, příslušenství pro pneuservis, pneuhustiče, tlaková děla, myčky kol 3 Diagnostika Diagnostika řídicích jednotek, osciloskopy, zařízení na měření emisí, analýzy systémů vozidel, zařízení pro testování a čištění benzinových vstřikovačů, zařízení pro testování a čištění dieselových vstřikovačů, diagnostická zařízení TPMS, multimetry, klešťové ampérmetry, měřicí vedení, kompresoměry, zkušební a měřicí přístroje, kalibrační zařízení jízdních asistentů 4 Klimatizace a baterie Plničky klimatizací, příslušenství k plničkám klimatizací, detekce úniku chladiva, proplachovací sady, dezinfekce klimatizace, příslušenství ke klimatizacím, regloskopy, testery akumulátorů, nabíječky akumulátorů, pomocné startovací zdroje, příslušenství ke kontrole a údržbě akumulátorů 5 Brzdy a podvozek Válcové zkušebny brzd, diagnostické linky, válcové zkušebny brzd pro nákladní vozy, příslušenství k brzdovým zkušebnám, zařízení na výměnu brzdové kapaliny, testery brzdové kapaliny, příslušenství pro výměnu brzdové kapaliny, testery vůlí zavěšení, zařízení na měření geometrie náprav, příslušenství k měření geometrie 6 Vzduchotechnika Mobilní kompresory, stacionární kompresory, rozvody stlačeného vzduchu, ofukovací pistole, nástřikové pistole, údržbové jednotky vzduchu, hadicové a kabelové navijáky, energetické rozvaděče, odsávací jednotky pro emisní stanice, odsávací systémy strana strana strana strana strana

3 Obsah 7 Olejové hospodářství Skladování olejů, záchytné vany na sudy, mobilní sběrné nádoby, ruční olejové pumpy, pneumatické pumpy, elektrické pumpy, průtoková počítadla, mobilní olejové pumpy, mazací lisy, plnička automatických převodovek strana Čištění Vysokotlaké čisticí zařízení, vysavače pro mokré a suché vysávání, podlahové mycí stroje, tepovače, ruční zametací stroje, ultrazvukové čističky, mycí stoly strana Karoserie Plazmové řezačky, svářečky, příslušenství pro svařování, bodovací svářečky, příslušenství pro bodové svařování, svářecí kukly, ostatní příslušenství, pískovací zařízení, hydraulické rozpínáky strana Dílenský nábytek Dílenské stoly, šatní skříně, dílenské skříně, plánovací tabule, rozlišovací háčky na klíče, ostatní příslušenství, regály na pneumatiky strana

4 Doba zdvihnutí 20 s Doba spuštění 14 s Dvojitý hydraulický okruh Čistě hydraulické řízení Žádná elektronika ve sloupech Zvedáky 2sloupový zvedák TM CL HL 230 NT Více informací k produktu naleznete na straně 7. Obj. č. TMCLHL230NT

5 Pozinkované plošiny Kompaktní agregát Mobilní sada Nůžkový mobilní zvedák TM SPRINTER 2 Více informací k produktu naleznete na straně 25. Obj. č. TMSPRINTER2 Zvedáky

6 2sloupové elektromechanické zvedáky 2sloupový zvedák TM CL Zvedáky Nosnost kg Maximální výška zdvihu mm Doba zdvihu/spuštění 40/40 s Nastavení výšky patek v rozsahu mm Celková výška s mostem mm Celková šířka mm Výkon motorů 2x 1,5 kw Elektrické připojení 400 V (50 Hz) Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Držák na rázové utahovací kladivo Profi paket energie (volitelné příslušenství) Odkládací miska na nářadí Bezpřejezdový s elektronickou synchronizací běhu ramen. 2sloupový zvedák s kabelovým mostem Bezpřejezdový Asymetrická ramena optimální pro otevírání dveří Kratší ramena otočná o 180 Elektronická synchronizace běhu ramen Elektrický pohon zajišťují dva motory Výškově stavitelný kabelový most Vysokopevnostní vřeteno a nylatronová matice nepodléhající opotřebení Výškově stavitelné patky 5letá záruka na vřeteno s maticí Zvedák s kabelovým mostem Asymetrická teleskopická ramena 4 otočné patky zabudované v nosných ramenech Navíc v dodávce: Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Odkládací miska na nářadí Držák na rázové utahovací kladivo 2sloupový zvedák TM CL TMCL2-230 Doplňkové služby Montáž zařízení Příslušenství Profi paket energie Kabelový naviják (3x 1,5/230 V/8 m) se zásuvkou Hadicový naviják (9 mm, 8 m) s rychlospojkou MONT-P2 TM EP 6

7 2sloupové hydraulické zvedáky 2sloupový zvedák TM CL HL 230 NT Nosnost kg Maximální výška zdvihu mm Doba zdvihu/spuštění cca 20/14 s Celková výška mm Nastavení výšky patek v rozsahu cca mm Rozsah nastavení kratších ramen mm Rozsah nastavení delších ramen mm Průjezdová šířka mm Odstup sloupů mm Celková šířka mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 1 Zvedáky Doba zdvihnutí 20 s Doba spuštění 14 s Dvojitý příkazový systém válců Čistě hydraulické řízení Žádná elektronika ve sloupech Pro užitková vozidla do kategorie VW T5 s krátkým rozvorem kol. Dvojitý příkazový systém válců umožňuje rychlé a bezpečné zvedání a spouštění vozidla bez nutnosti použití mechanických lan a západkového systému Hydraulické vedení je vedeno přes kabelový most Výkonný agregát s hydraulickým motorem umožňuje rychlé zvedání a spouštění při snížené spotřebě energie o 1/3 Zdvihové válce bezpečně umístěny za krycími deskami ve sloupech BMW/MB nosná ramena pro optimální otevření dveří: Krátká teleskopická ramena mm Funkce a bezpečnost: NT Technologie Křížový systém válců zajišťuje plynulé zvedání a spouštění bez použití souběžných lan Bezpečné zajištění v každé pracovní výšce bez mechanických západek Plně hydraulický systém nevyžaduje žádné elektrické a pneumatické komponenty Bez statického propojení mezi sloupy Samoodvzdušňovací hydraulický systém Integrovaný hydraulický motor zajišťuje tichý provoz Asymetrická teleskopická ramena 4 výškově nastavitelné otočné patky zabudované v nosných ramenech Zvedák s vrchním propojením Navíc k dodávce: Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Držák na rázové utahovací kladivo Přihrádka na šrouby 2sloupový zvedák TM CL HL 230 NT TMCLHL230NT Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Kotva 1 ks 16 ks Hydraulický olej HLP32-ISO, 5 l 10 l 13206K5 Volitelné prodloužení sloupů včetně hadic o celkové výšce mm v krocích po 100 mm 230HLNT90200 Příslušenství 7

8 2sloupové elektromechanické zvedáky 2sloupový zvedák TM Zvedáky Nosnost kg Výška zdvihu mm Šířka mezi sloupy (světlá šířka) mm Doba zdvihu cca 46 s Doba spuštění cca 40 s Nastavení výšky patek v rozsahu mm Celková výška s kabelovým mostem mm Výška sloupů mm Celková šířka mm Průjezdová šířka (ramena) mm Rozsah delších ramen mm Rozsah kratších ramen mm Výkon motoru 2x 1,5 kw Elektrické připojení 400 V (50 Hz) Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Držák na rázové utahovací kladivo Profi paket energie (volitelné příslušenství) Odkládací miska na nářadí S elektronickou synchronizací (pro osobní, terénní a lehká užitková vozidla). 2sloupový zvedák s kabelovým mostem Bezpřejezdový Asymetrické provedení, snadné oboustranné otevírání dveří Konstrukce ramen a celková nosnost je uzpůsobena pro zvedání osobních a lehkých užitkových vozidel V obou sloupech integrované ovládání s LED ukazatelem Elektronická synchronizace běhu ramen Elektromechanický pohon se dvěma motory Možnost zvedat malé (např. Smart) i dodávkové vozy Vysokopevnostní nylatronová matice Převod výkonu prostřednictvím řemene 5letá záruka na matici a vřeteno Asymetrický zvedák s výškově stavitelným mostem Asymetrická ramena, dvoustupňová teleskopická kratší ramena 4 výškově nastavitelné otočné patky zabudované v nosných ramenech Navíc v dodávce: Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Včetně druhého ovládacího prvku na druhém sloupu Odkládací miska na nářadí Držák na rázové utahovací kladivo 2sloupový zvedák TM 240 TM240 Doplňkové služby Montáž zařízení MONT-P2 Příslušenství Profi paket energie Kabelový naviják (3x 1,5/230 V/8 m) se zásuvkou Hadicový naviják (9 mm, 8 m) s rychlospojkou. TM EP 8

9 2sloupové hydraulické zvedáky 2sloupový zvedák TM CL HL 240 NT Nosnost kg Maximální výška zdvihu mm Doba zdvihu/spuštění 26/14 s Celková výška mm Výška spodního odklonu mm Krátké nastavení ramen v rozsahu mm Dlouhé nastavení ramen v rozsahu mm Průjezdová šířka mm Odstup sloupů mm Celková šířka mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 1 Zvedáky 2sloupový hydraulický univerzální zvedák pro dodávková vozidla se zesílenou ocelovou konstrukcí a prodlouženými nosnými rameny pro vozidla Crafter a Sprinter se středním rozvorem při použití alternativního opěrného bodu. Dvojitý příkazový systému válců umožňuje rychlé a bezpečné zvedání a spouštění vozidla bez nutnosti použití mechanických lan a západkového systému Hydraulické vedení je vedeno přes kabelový most (možnost nastavení flexibilní šířky a výšky) Výkonný agregát s hydraulickým motorem umožňuje rychlé zvedání a spouštění při snížené spotřebě energie o jednu třetinu Zdvihové válce bezpečně umístěny za krycími deskami ve sloupech Nosná ramena pro optimální otevírání dveří: Výsuvné asymetrické nosné rameno Velký pracovní rozsah Automatické zajištění nosného ramena Snížená výška patek Maximální prostor pro otevírání dveří Funkce a Bezpečnost: NT Technologie Křížový systém válců zajišťuje plynulé zvedání a spouštění bez použití souběžných lan Bezpečné zajištění v každé pracovní výšce bez mechanických západek Plně hydraulický systém nevyžaduje žádné elektrické a pneumatické komponenty Bez statického propojení mezi sloupy Samoodvzdušňovací hydraulický systém Integrovaný hydraulický motor zajišťuje tichý provoz Zvedák s vrchním propojením Asymetrická teleskopická nosná ramena 4 výškově nastavitelné otočné patky zabudované v nosných ramenech Energy-Set na straně obsluhy Navíc k dodávce: Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Držák na rázové utahovací kladivo Přihrádka na šrouby 2sloupový zvedák TM CL HL 240 NT TMCLHL240NT Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Kotva 1 kus 16 ks Hydraulický olej HLP32-ISO, 5 l 10 l 13206K5 9

10 2sloupové elektromechanické zvedáky 2sloupový zvedák TM Zvedáky Nosnost kg Výška zdvihu mm Doba zdvihu/spuštění cca 48/40 s Nastavení výšky patek v rozsahu mm Celková šířka mm Průjezdová šířka mm Světlá šířka mm Celková výška s kabelovým mostem mm Výška sloupů mm Rozsah ramen mm Výkon motoru 2x 1,5 kw Elektrické připojení 400 V (50 Hz) Nástavce pro užitková vozidla VW Transporter Držák na rázové utahovací kladivo Profi paket energie (volitelné příslušenství) Odkládací miska na nářadí S elektronickou synchronizací (pro terénní, dodávková a užitková vozidla). 2sloupový zvedák s kabelovým mostem Bezpřejezdový Symetrická ramena Maximální délka teleskopických ramen mm, ideální pro prodloužené verze MB Sprinter a VW LT Elektronická synchronizace běhu ramen Vysokopevnostní vřeteno a nylatronová matice Vyměnitelné výškově stavitelné patky 5letá záruka na matici a vřeteno Zvedák s výškově stavitelným mostem 4 výškově stavitelné otočné patky Symetrická dvoustupňová teleskopická ramena Navíc v dodávce: Nástavce pro užitková vozidla VW Transporter (výškově stavitelné mm) Odkládací miska na nářadí Držák na rázové utahovací kladivo 2sloupový zvedák TM TM Doplňkové služby Montáž zařízení MONT-P3 Příslušenství Profi paket energie Kabelový naviják (3x 1,5/230 V/8 m) se zásuvkou Hadicový naviják (9 mm, 8 m) s rychlospojkou Nástavce pro zadní zdvihací body, nastavitelné v rozsahu mm, pro vozidla MB Sprinter/VW Crafter, 2 ks Nástavce pro přední zdvihací body, nastavitelné v rozsahu mm, pro vozidla MB Sprinter/VW Crafter, 2 ks TM EP 235TTKAS TTKAS

11 2sloupové elektromechanické zvedáky 2sloupový zvedák TM 250 DG Nosnost kg Výška zdvihu mm Doba zdvihu/spuštění cca 48/40 s Min. výška patek 115 mm Celková výška sloupů mm Celková výška s kabelovým mostem mm Celková šířka mm Světlá šířka mm Výsuv ramen mm Průjezdová šířka (nosná ramena) mm Výkon motoru 2x 1,5 kw El. připojení 400 V (50 Hz) Síla základové desky min. 250 mm Kvalita betonu min. C20/C25 1 Zvedáky Profi paket energie (volitelné příslušenství) Nástavce pro užitková vozidla VW Transporter Držák na rázové utahovací kladivo Se dvěma kloubovými nosnými rameny. Bezpřejezdový Bez mechanického propojení sloupů Subtilní konstrukce kloubových ramen umožňuje zvedat malé osobní vozy (např. Smart) i lehká užitková vozidla (např. Transporter) Elektronická synchronizace běhu ramen Integrované ovládaní sloupů s LED ukazatelem Elektrický pohon zajišťují dva elektromotory a dvě vysokopevnostní šroubovice, které jsou zabudované ve sloupech 2 nylatronové matice 5letá záruka na matici a vřeteno Zvedák s kabelovým mostem (nastavitelný v rozsahu mm) Kloubová teleskopická ramena 4 výškově stavitelné otočné patky Navíc v dodávce: Držák na rázový utahovák Nástavce na transportéry (výškově stavitelné mm) 2sloupový zvedák TM 250 DG TM250DG Doplňkové služby Montáž zařízení MONT-P3 Příslušenství Profi paket energie Kabelový naviják (3x 1,5/230 V/8 m) se zásuvkou Hadicový naviják (9 mm, 8 m) s rychlospojkou Nástavce pro zadní zdvihací body, nastavitelné v rozsahu mm, pro vozidla MB Sprinter/VW Crafter, 2 ks Nástavce pro přední zdvihací body, nastavitelné v rozsahu mm, pro vozidla MB Sprinter/VW Crafter, 2 ks TM EP 235TTKAS TTKAS

12 2sloupové hydraulické zvedáky 2sloupový zvedák Power Lift HL 2.60 SST DG 1 Zvedáky Nosnost kg Výška zdvihu mm Doba zdvihu/spuštění cca 78/65 s Výška patek mm Průjezdová šířka mm Výsun ramen mm El. připojení 400 V (50 Hz) El. připojení 400 V (50 Hz) Síla základové desky min. 250 mm Kvalita betonu min. C20/C25 Integrovaný elektronický bezpečnostní systém SST (Star Technology Safety), je založen na kontrole nápravy, která shromažďuje všechny údaje z elektronického systému měření vzdálenosti na speciální šroubovici a pomocí proporcionálních ventilů řídí objem oleje, kterým se plní každý válec. SST tak poskytuje dokonalou synchronizaci obou válců na desetinu milimetru a současně zajišťuje mechanické uzamčení zatížení v každé pracovní výšce. Díky elektronické synchronizaci není nutné mechanické propojení sloupů. Propojení sloupů hydraulickou hadicí umístěné v kabelovém kanálu v podzemní a nadzemní části. Popis výkonu: Výkonné a plynulé zvedání pomocí tlačítka Bezpečnost díky technologii SST Bez vrchního propojení Rychlá doba zdvihu a spuštění Nízké nároky na údržbu a téměř žádné opotřebení válce Hydraulický systém Tichý chod motorů Rychlá a snadná montáž Variabilní šířka montáže Zvedák s dvojitými kloubovými rameny 4 výškově nastavitelné otočné patky zabudované v nosných ramenech Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch 2sloupový zvedák Power Lift HL 2.60 SST DG HL D Doplňkové služby Požadované množství Montáž zařízení MONT-P3 Kotva 1 ks 14 ks Hydraulický olej HLP32-ISO, 5 l 13206K5 12

13 2sloupové elektromechanické zvedáky 2sloupový zvedák TM CL M Nosnost kg Čas zdvihu cca 45 s Maximální výška zdvihu mm Pracovní výška zdvihu mm Nastavení ramen vzadu v rozsahu mm Nastavení ramen vpředu v rozsahu mm Nastavení výšky patek v rozsahu cca mm Světlá výška mm Celková šířka mm Průjezdová šířka mm Rozdělení zatížení v poměru 2:3 Výkon elektromotorů 2x 1,8 kw Hmotnost 630 kg 1 Zvedáky Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Držák na rázové utahovací kladivo Profi paket energie (volitelné příslušenství) Odkládací miska na nářadí Bezpřejezdový Velmi dobře dimenzovaný zvedák s bezpečnostními prvky Elastické vysokopevnostní vřeteno Automatické mazání vřetene Teleskopický výměnný dosedací talíř ulehčující usazení lehkých nákladních automobilů Velký dosah nosných ramen pro flexibilní nastavení Automatické zajištění a odjištění nosných ramen Bezproblémové zvedání osobních vozidel s nízkým podvozkem Vysoce bezpečný provoz zajištěný přesnou aretací nosného ramene Plastová clona chránicí před nežádoucím kontaktem s vřetenem Nylatronová nosná a bezpečnostní matice Elektrické připojení 50 Hz, V Základní nosné sloupy Asymetrická dvoustupňová teleskopická ramena 4 otočné patky zabudované v nosných ramenech Navíc v dodávce: Integrovaná elektrická přípojka 230 V a přípojka na stlačený vzduch Odkládací miska na nářadí Držák na rázové utahovací kladivo 2sloupový zvedák TM CL M TMCL2-230M Doplňkové služby Montáž zařízení MONT-P2 Příslušenství Profi paket energie Kabelový naviják (3x 1,5/230 V/8 m) se zásuvkou Hadicový naviják (9 mm, 8 m) s rychlospojkou TM EP 13

14 2sloupové hydraulické zvedáky 2sloupový hydraulický zvedák TMCLSPOA3TT-5 EH2 1 Zvedáky Nosnost kg Maximální výška zdvihu mm Doba zdvihu 30 s Odstup sloupů mm Průjezdová šířka mm Celková šířka mm Výkon motoru 4 kw Elektrické připojení 400/50 V/Hz Celková výška mm Celková výška EH mm Délka ramen vpředu min. 536 mm Délka ramen vpředu max mm Délka ramen vzadu min. 837 mm Délka ramen vzadu max mm Výška otočné patky min. 94 mm Výška otočné patky max. 159 mm Výška válce při max. zdvihu mm Min. výška stropu EH mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 Včetně 2. ovládací jednotky Včetně odkládacích misek Dvousloupový hydraulický zvedák SPOA3TS-5 nabízí maximální průjezdovou šířku s minimálními vnějšími rozměry. Asymetrický design nosných ramen a sloupů umožňuje široké množství využití. 2x krátká (třídílná) nosná ramena 2x dlouhá (dvoudílná) nosná ramena 2 smontované sloupy Hydraulický agregát a 4 nosná ramena Navíc k dodávce: Druhá ovládací jednotka Prodloužení sloupů Magnetická odkládací miska 2sloupový hydraulický zvedák TMCLSPOA3TT-5 EH2 TMCLSPOA3TT5EH2 Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Hydraulický olej HLP32-ISO, 5 l 20 l 13206K5 Kotva 1 ks 8 ks Alternativní kotevní tyč 8 ks Alternativní propojovací kotevní patrona 8 ks Příslušenství Sada prodloužení patek pro osobní vozidla (4x 89 mm, 4x 127 mm) Sada prodloužení patek pro užitková vozidla (4x 200 mm) Bezpečnostní zajištění patek s průměrem Ø 120 mm, 1 sada = 2 ks FJ6199 FJ6172 FS

15 2sloupové hydraulické zvedáky 2sloupový hydraulický zvedák TMCLSPO40ET-5 Nosnost kg Zdvih mm Doba zdvihu 30 s Odstup sloupů mm Průjezdová šířka mm Celková šířka mm Výkon motoru 4 kw El. připojení 400/50 V/Hz Celková výška EH mm Celková výška EH mm Min. délka předního ramene 700 mm Max. délka předního ramene mm Min. délka zadního ramene 700 mm Max. délka zadního ramene mm Min. výška patky 125 mm Max. výška patky 195 mm Výška válce při max. zdvihu mm Min. výška stropu EH mm Min. výška stropu EH mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 Včetně 2. ovládací jednotky Prodloužení otočného talíře Včetně odkládacích misek 1 Zvedáky Dvousloupový hydraulický zvedák SPO40E-5 má v základní dodávce ovládací jednotky na obou sloupech a jeho obsluha je tak komfortnější. Sériově se také dodává el. přípojka 220 V a příprava na vzduchovou přípojku. 4 dlouhá (třídílná) nosná ramena Symetrická konstrukce Odsazovací zařízení s automatickým blokováním 2 smontované sloupy Hydraulický agregát a 4 nosná ramena Navíc k dodávce: Prodloužení sloupů Druhá ovládací jednotka Sada na prodloužení patek pro osobní automobily 4x 89 mm/4x 127 mm Magnetická odkládací miska 2sloupový hydraulický zvedák - symetrický (včetně prodloužení sloupů o 610 mm). 2sloupový hydraulický zvedák - symetrický (včetně prodloužení sloupů o 915 mm) TMCLSPO40ET-5EH2 TMCLSPO40ET-5EH4 Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Olej HLP32 ISO (5 l balení) 20 l 13206K5 Kotva 1 ks 10 ks Alternativní kotevní tyč 10 ks Alternativní protahovací kotevní patrona 10 ks Sada prodloužení patek pro osobní vozidla (4x 89 mm, 4x 127 mm) Sada prodloužení patek pro užitková vozidla (4x 200 mm) Bezpečnostní zajištění patek s průměrem Ø 120 mm, 1 sada = 2 ks FJ7880BK FJ6172 FS Příslušenství 15

16 2sloupové hydraulické zvedáky 2sloupový hydraulický zvedák SPOA40E5 (asymetrický) 1 Zvedáky Nosnost kg Zdvih mm Doba zdvihu 54 s Odstup sloupů mm Průjezdová šířka mm Celková šířka mm Výkon motoru 4 kw El. připojení 400/50 V/Hz Min. délka předního ramene 536 mm Max. délka předního ramene mm Min. délka zadního ramene 837 mm Max. délka zadního ramene mm Min. výška patky 94 mm Max. výška patky 159 mm Výška válce při max. zdvihu mm Celková výška EH mm Celková výška EH mm Min. výška stropu EH mm Min. výška stropu EH mm SPOA40E5MITEH1 SPOA40E5MITEH2 Dvousloupový hydraulický zvedák SPOA40E-5 má v základní dodávce ovládací jednotky na obou sloupech a jeho obsluha je tak komfortnější. Sériově se také dodává el. přípojka 220 V a příprava na vzduchovou přípojku. SPOA40E5 2 krátká (třídílná) a 2 dlouhá (dvoudílná) nosná ramena Asymetrická konstrukce Ovládací jednotky na obou sloupech Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 2 smontované sloupy Hydraulický agregát a 4 nosná ramena 2sloupový hydraulický zvedák, asymetrický (včetně prodloužení sloupů o 305 mm). 2sloupový hydraulický zvedák, asymetrický (včetně prodloužení sloupů o 610 mm). SPOA40E5MITEH1 SPOA40E5MITEH2 Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Olej HLP32 ISO (5 l balení) 20 l 13206K5 Kotva 1 ks 10 ks Alternativní kotevní tyč 10 ks Alternativní propojovací kotevní patrona 10 ks Příslušenství Sada prodloužení patek pro osobní vozidla (4x 89 mm, 4x 127 mm) Sada prodloužení patek pro užitková vozidla (4x 200 mm) Bezpečnostní zajištění patek s průměrem Ø 120 mm, 1 sada = 2 ks Odkládací magnetická miska na drobné nářadí FJ7880BK FJ6172 FS FA

17 2sloupové hydraulické zvedáky 2sloupový hydraulický zvedák TMCLSPO54ET Nosnost kg Zdvih mm Doba zdvihu 60 s Odstup sloupů mm Průjezdová šířka mm Celková šířka mm Celková výška EH mm Min. výška stropu EH mm Výkon motoru 3 kw El. připojení 400/50 V/Hz Min. délka předního ramene 765 mm Max. délka předního ramene mm Min. délka zadního ramene 765 mm Max. délka zadního ramene mm Min. výška patky 125 mm Max. výška patky 195 mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 Včetně 2. ovládací jednotky Prodloužení otočného talíře Odkládací misky 1 Zvedáky Obr. 1 Dvousloupový hydraulický zvedák SPO54E má v základní dodávce ovládací jednotky na obou sloupech a jeho obsluha je tak komfortnější. Sériově se také dodává el. přípojka 220 V a příprava na vzduchovou přípojku. Obzvláště vhodný pro lehká užitková vozidla. 4 dlouhá (třídílná) nosná ramena Ovládání jednou rukou 2 smontované sloupy Hydraulický agregát a 4 nosná ramena Navíc v dodávce: Prodloužení sloupů Prodloužení nosných ramen 300 mm Druhá ovládací jednotka Sada prodloužení patek pro osobní automobily 4x 89 mm/4x 127 mm Magnetická odkládací miska 2sloupový hydraulický zvedák TMCLSPO54ET (včetně prodloužení sloupů o 610 mm) TMCLSPO54ETEH2 Doplňkové služby Požadované množství Montáž zařízení MONT-P3 Olej HLP32 ISO (5 l balení) 20 l 13206K5 Kotva 1 ks 14 ks Alternativní kotevní tyč 14 ks Alternativní propojovací kotevní patrona 14 ks Obr. Sada prodloužení nosných ramen (300 mm) 1 AE300 Nástavce pro zadní zdvihací body Mercedes-Benz Sprinter (2 ks) FJ6216 Bezpečnostní zajištění patek s průměrem Ø 120 mm, 1 sada = 2 ks FS Nástavce pro přední zdvihací body Mercedes-Benz Sprinter (2 ks) FJ6215MB Příslušenství 17

18 2sloupové hydraulické zvedáky 2sloupový hydraulický zvedák SPO65E (symetrický) 1 Zvedáky Nosnost kg Zdvih mm Doba zdvihu 60 s Odstup sloupů mm Průjezdová šířka mm Celková šířka mm Výkon motoru 3 kw El. připojení 400/50 V/Hz Celková výška mm Min. délka předního ramene 935 mm Max. délka předního ramene mm Min. délka zadního ramene 935 mm Max. délka zadního ramene mm Min. výška patky 115 mm Max. výška patky 175 mm Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 SPO65ELWB Vyobrazení včetně volitelného příslušenství Dvousloupový hydraulický zvedák SPO65E má v základní dodávce ovládací jednotky na obou sloupech a jeho obsluha je tak komfortnější. Sériově se také dodává el. přípojka 220 V a vzduchová přípojka. Ideální pro lehká užitková vozidla s prodlouženým podvozkem (např. Mercedes-Benz Sprinter, Volkswagen Crafter atd.) 4x dlouhá trojitá teleskopická ramena Symetrická konstrukce Automatické ovládání bezpečnostních západek (pneumatické) 2 ovládací jednotky 2 smontované sloupy Hydraulický agregát a 4 nosná ramena (hydraulický olej není součástí dodávky) 2sloupový zvedák SPO65E celková výška mm SPO65ELWB Doplňkové služby Požadované množství Montáž zařízení MONT-P3 Hydraulický olej HLP32-ISO, 5 l 13206K5 20 l 13206K5 Příslušenství Sada prodloužení patek pro užitková vozidla (4x 200 mm) Bezpečnostní zajištění patek (sada 2 kusy) Odkládací magnetická miska na drobné nářadí FJ6172 FS FA

19 4sloupové zvedáky 4sloupové zvedáky SM40-47 a SM65-55 Technická data SM40-47: Nosnost kg Výška zdvihu mm Doba zdvihu cca 45 s Celková délka s nájezdovými rampami mm Celková šířka mm Nájezdová výška 175 mm Délka plošin mm Šířka plošin 560 mm Odstup plošin 800/950/1 100 mm Výkon motoru 3 kw El. připojení 400/50 V/Hz 1 Zvedáky Technická data SM65-55: Nosnost kg Výška zdvihu mm Celková délka s nájezdovými rampami mm Celková šířka mm Nájezdová výška 190 mm Délka plošin mm Šířka plošin 650 mm Odstup plošin 900 mm Výkon motoru 3 kw El. připojení 400/50 V/Hz Elektro-hydraulické 4sloupové zvedáky série SM jsou dostupné v několika variantách provedení pro široké využití. Zejména vhodné pro precizní měření geometrie s volitelným přízdvihem a paketem pro měření geometrie. Pneumaticky ovládaný západkový systém Nastavitelná pravá plošina Bezúdržbový hydraulický agregát Ovládání pomocí tlačítek Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 2 smontované plošiny 4 sloupy 2 nájezdové rampy 4sloupový zvedák Paket pro měření geometrie (integrované zadní posuvné desky, plošiny v jedné rovině, vybrání na přední otočné desky) Nápravový přízdvih 2,6 t 4sloupový zvedák Paket pro měření geometrie (integrované zadní posuvné desky, plošiny v jedné rovině, vybrání na přední otočné desky) Nápravový přízdvih 4 t SM40-47 AK-SM RJ-X26-1 SM65-55 AK-SM RJ-X40-1 Doplňkové služby Montáž zařízení Hydraulický olej HLP32-ISO, 5 l MONT-P K5 19

20 4sloupové zvedáky 4sloupové zvedáky SM40LT-47 a SM55LT-51 1 Zvedáky Technická data SM40LT-47: Nosnost kg Nosnost prahového přízdvihu kg Výška zdvihu mm Doba zdvihu cca 45 s Výška zdvihu prahového přízdvihu 390 mm Celková délka s nájezdovými rampami mm Celková šířka mm Nájezdová výška 175 mm Délka plošin mm Délka nápravového přízdvihu mm Šířka plošin 560 mm Odstup plošin 800/950/1 100 mm Výkon motoru 3 kw El. připojení 400/50 V/Hz SM40LT-47 Technická data SM55LT-51: Stejné parametry jako výše s rozdílem: Nosnost kg Celková délka s nájezdovými rampami mm Délka plošin mm Elektro-hydraulické 4sloupové zvedáky série SM jsou dostupné v několika variantách provedení pro široké využití. Zejména vhodné pro precizní měření geometrie s integrovaným prahovým přízdvihem a volitelným paketem pro měření geometrie. Integrovaný prahový přízdvih o nosnosti kg Pneumaticky ovládaný západkový systém Nastavitelná pravá plošina Bezúdržbový hydraulický agregát Ovládání pomocí tlačítek Síla základové desky min. 200 mm Kvalita betonu min. C20/C25 2 smontované plošiny 4 sloupy 2 nájezdové rampy Prahový přízdvih kg 4sloupový zvedák Paket pro měření geometrie (integrované zadní posuvné desky, plošiny v jedné rovině, vybrání na přední otočné desky) 4sloupový zvedák Paket pro měření geometrie (integrované zadní posuvné desky, plošiny v jedné rovině, vybrání na přední otočné desky SM40LT-47 AK-SM40LT SM55LT-51 AK-SM55LT Doplňkové služby Montáž zařízení Hydraulický olej HLP32-ISO, 5 l MONT-P K5 20

21 4sloupové zvedáky 4sloupový zvedák TM CL 440 SA/Nůžkový přízdvih TMLDSD20PHL Nosnost kg Výška zdvihu mm Doba zdvihu cca 41 s Doba spouštění cca 36 s Nájezdová výška 158 mm Délka plošin mm Šířka plošin 500 mm Celková výška mm Celková šířka mm Celková délka 5 570/5 970 mm Výkon motoru 3 kw Elektrické připojení 400 V (50 Hz) 1 Zvedáky Pro osobní a lehká užitková vozidla. 4sloupový zvedák Precizní nastavení a aretace pro splnění optimálních předpokladů pro měření geometrie podvozků Obzvláště tichý hydraulický pohonný agregát je nainstalován v prostoru plošin a tím šetří místo Ovládací panel je možné namontovat na levý přední, popřípadě pravý zadní sloup (ve směru jízdy) Nájezdovou plošinu je možné seřídit při montáži pro různý rozchod kol vozidel Hydraulický olej není součástí dodávky (potřebné množství 10 l) 4sloupový hydraulický zvedák Sloupy se západkami pro měření geometrie vozidla Ovládací panel 2 nájezdové rampy cca mm dlouhé Navíc v dodávce: Osvětlení Elektrická zásuvka Držák na rázové utahovací kladivo Nůžkový přízdvih TM SD20C Vybaven pneumaticko-hydraulickou pumpou (zavěšení není součástí dodávky) Nosnost kg Výška zdvihu min. 180 mm Výška zdvihu max. 250 mm Šířka teleskopických ramen mm Vestavná šířka 780 mm Přípojka na vzduch min. 8 bar 4sloupový zvedák TM CL 440 SA Nůžkový přízdvih TMLDSD20PHL bez zavěšení na TM CL 440 SA Zavěšení přízdvihu na TM CL 440 SA TM CL 440 SA TMLDSD20PHL Doplňkové služby Montáž zařízení Hydraulický olej, 5 l MONT-P K5 21

22 4sloupové zvedáky 4sloupový zvedák TM CL 4.65 H 1 Zvedáky Nosnost kg Výška zdvihu mm Doba zdvihu cca 41 s Doba spouštění cca 36 s Nájezdová výška 190 mm Délka plošin mm Šířka plošin 670 mm Celková výška mm Celková šířka mm Celková délka mm Výkon motoru 3 kw Elektrické připojení 400 V (50 Hz) Síla základové desky min. 160 mm Kvalita betonu min. C20/C25 Pro dodávky a malé nákladní automobily. Hydraulický 4sloupový zvedák Pro dodávky a malé nákladní automobily Automatické spouštění ovládací pákou, jemně nastavitelný západkový systém S nastavitelnými plošinami Pohon zajišťují 4 ocelová lana a hydraulický agregát Měření geometrie podvozku v každé výšce Sloupy se západkami pro měření geometrie vozidla Klíčový přepínač pro zdvihání/spouštění 2 nájezdové rampy cca mm dlouhé Navíc v dodávce: Osvětlení Elektrická zásuvka Držák na rázové utahovací kladivo Požadavky na montáž: Kotevní materiál Hydraulický olej 121 HLP ISO 32 Elektrické připojení 400 V (50 Hz), 16 A, 5 x 2,5 mm 2 Připojení vzduchu min. 8 bar 4sloupový zvedák TMCL4.65H Zadní posuvné desky Výplně zvedacích plošin TMCL465H 450CL H TROST Doplňkové služby Požadované množství Montáž zařízení MONT-P3 Kotva 1 ks 16 ks Hydraulický olej HLP32-ISO 10 l 13206K5 22

23 Nůžkové přízdvihy Ruční hydraulické přízdvihy Model SD20L a SD26L je ručně ovládaný hydraulický přízdvih s dvojčinnou pumpou. Jednobodový nebo dvoubodový přízdvih v jednom, bez dodatečného nápravového přízdvihu, který by navyšoval minimální výšku zdvihu Vhodný pro zvedáky i jámy Bezproblémové pokrytí celé šířky vozidla Sériově dodávaný se 3 prodlužovacími sadami a 2 gumovými podstavci Je nutné zvolit typ zavěšení přízdvihu: kolejnice, druh zvedáku nebo tvar jámy a objednat jej jako příslušenství se zvedákem. Nosnost 2 t 2,6 t Minimální výška zdvihu 180 mm 180 mm Maximální výška zdvihu 430 mm 430 mm Maximální šířka mm mm 1 Zvedáky /Typ SD20L SD26L SD20L SD26L Příslušenství Zavěšení pro přízdvih typu SD20L a SD26L dle typu zvedáku Pneumaticko-hydraulické přízdvihy Beschreibung/Hinweise Pneumaticko-hydraulické zvedáky pro osobní a lehká užitková vozidla Rychlé a efektivní zvedání, pumpa s dlouhou životností, tichý provoz Velmi nízká konstrukce, nezabírá prostor pod zvedákem Univerzální systém zavěšení na každý typ zvedáku či jámy Maximální bezpečnost díky obouručnímu ovládání Včetně 3 sad prodlužovacích nástavců (10/40/85 mm) a 2 gumových podstavců Je nutné zvolit typ zavěšení přízdvihu: kolejnice, druh zvedáku nebo tvar jámy a objednat jej jako příslušenství se zvedákem Nosnost 2 t 2,6 t Zdvih 250 mm 250 mm Minimální výška zdvihu 180 mm 180 mm Teleskopická ramena mm mm Maximální výška zdvihu 430 mm 430 mm Maximální šířka mm mm Potřebný tlak vzduchu 8,5 12 bar 8,5 12 bar Minimální spotřeba vzduchu 350 l/mind. 350 l/mind. /typ TMLDSD20PHL TMLDSD26PHL : TMLDSD20PHL TMLDSD26PHL Příslušenství Zavěšení přízdvihu na zvedák TM CL 440 SA Zavěšení přízdvihu na zvedák TMCL4.65H Zavěšení přízdvihu na zvedák Rotary SM Zavěšení přízdvihu na zvedák Rotary SM65/

24 Motocyklové zvedáky Univerzální nůžkový zvedák 1 Zvedáky Univerzální nůžkový zvedák s elektronicky ovládaným agregátem, vybavený nájezdovou rampou a bočními prodlužovacími plošinami ke zvedání trojkolek, čtyřkolek, zahradní techniky či jiných menších vozidel Bezpečnostní západky s pneumatickým ovládáním Nároky na montáž: Vzduchové a el. připojení 400 V 50 Hz, 16 A Nosnost 600 kg Hmotnost 360 kg Univerzální nůžkový zvedák TM196OS Univerzální motocyklový zvedák Ovládání nožní pumpou Velmi praktický zvedák včetně upínáku ráfku předního kola motocyklu Nájezdová plošina je odnímatelná pro snazší demontáž zadního kola motocyklu Nosnost 0,5 t Hmotnost 175 kg Univerzální motocyklový zvedák 196/A 196/A Stolice na motocykly s pojezdem 561 / Pojízdná stolice s kloubovými rameny ke zdvihání předního kola motocyklu Stolice na motocykly s pojezdem Výškově nastavitelná pojízdná stolice ke zdvihání zadního kola motocyklu Opatřená do šířky nastavitelnými nosnými Y rameny Stolice na motocykly s pojezdem

25 Nůžkové zvedáky Nízkozdvižné hydraulické nůžkové zvedáky TM SPRINTER 2 a TM CL SPRINTER 3000 Technická data TM SPRINTER 2: Nosnost kg Maximální výška zdvihu 990 mm Doba zdvihu/spuštění 11/12 s Přejezdová výška 102 mm Délka plošin mm Celková šířka mm Výkon motoru 3 kw Elektrické připojení 400 V (50 Hz) Technická data TM CL SPRINTER 3000: Nosnost kg Maximální výška zdvihu 990 mm Doba zdvihu/spuštění 11/12 s Přejezdová výška 102 mm Délka plošin mm Šířka plošin 450 mm Výkon motoru 3 kw Elektrické připojení 400 V (50 Hz) Pozinkované plošiny Včetně mobilního setu 1 Zvedáky Mobilní set Hydraulické zvedáky se dvěma plošinami Vhodné pro pneuservisy Po nainstalování tzv. mobilního setu jsou zvedáky pojízdné Určené k namontování na podlahu nebo k manipulaci na zpevněné podlaze Kompaktní hydraulický agregát ovládaný pomocí otočného tlačítka Přívodní elektrická zástrčka není součástí balení. Zvedák s žárově zinkovanými plošinami Kompaktní hydraulický agregát, umístěný nalevo ve směru nájezdu vozidla Délka hydraulického kabelu 3 m (hydraulický olej není součástí balení) Polymerové podstavce o rozměrech 50x150x340 mm (4 kusy) Navíc v dodávce: Mobilní set Nůžkový zvedák TM SPRINTER 2 Nůžkový zvedák TM CL SPRINTER 3000 TMSPRINTER2 TMCLSPRINTER3000 Doplňkové služby Montáž zařízení Hydraulický olej HLP32-ISO, 5 l MONT-P K5 25

26 Nůžkové zvedáky Nůžkové zvedáky TM CL JUMBO 1 Zvedáky Technická data TM CL JUMBO NT 3200: Nosnost kg Výška zdvihu mm Výška konstrukce 105 mm Doba zdvihu/spuštění cca 36 s Délka plošin mm Celková šířka mm Výkon motoru 3 kw Elektrické připojení 400 V (50 Hz) Technická data TM CL JUMBO LIFT NT 3500: Nosnost kg Výška zdvihu mm Výška konstrukce 105 mm Doba zdvihu/spuštění cca 36 s Délka plošin mm Celková šířka mm Technická data TM CL JUMBO LIFT NT 4000: Nosnost kg Výška zdvihu mm Výška konstrukce 135 mm Doba zdvihu/spuštění cca 35 s Délka plošin mm Celková šířka mm NOVINKA! Jednoduchý nájezd. Rychlé a spolehlivé zvedání vozidel s polymerovými podstavci, které nepoškodí podvozek vozidla. Dvojitý nůžkový zvedák se zdvihem vozidla za prahy Extrémně nízká konstrukce 99 mm ideální pro instalaci na podlahu Jednoduchá montáž na každou rovnou podlahu bez zvláštních základů Max. využití pracovní plochy, demontáž zařízení možná za cca. 2 hodiny Rychlá doba zdvíhání/spouštění Volný průchod mezi nůžkami, žádné horní propojení Přímé a bezpečné zvedání s polymerovými podstavci Nastavitelná délka plošin od do mm 2 nezávislé hydraulické okruhy zajišťují bezpečné a plynulé zdvihání Optimální synchronizace a Hyperflow technologie se samoodvzdušňovacím se hydraulickým systémem TM CL JUMBO LIFT NT 3500 Prodlužovací nájezdové plošiny umožňují bezpečné zvedání vozidel typu VW T5 i VW Up. Možnost použití také u těžkých sedanů, SUV a malých dodávkových automobilů. CE-Stop koncový spínač pro montáž zvedáku do podlahy za příplatek! Dvojitý nůžkový zvedák s žárově zinkovanými plošinami Kompaktní hydraulický agregát, provedení nalevo ve směru nájezdu, délka hydraulického vedení 1 m (hydraulický olej není součástí dodávky) Bílé polymerové podstavce, rozměry (d x š x v): 50 x 150 x 340 mm (4 ks) Požadavky na montáž: Kotevní materiál Hydraulický olej typu HLP ISO 32 Elektrické připojení 400 V, 50 Hz, 16 A Nůžkový zvedák TM CL JUMBO NT 3200 Nůžkový zvedák TM CL JUMBO LIFT NT 3500 Nůžkový zvedák TM CL JUMBO LIFT NT 4000 TMCLJUMBONT3200 TMCLJUMBOLIFTNT3500 TMCLJUMBOLIFTNT4000 Doplňkové služby Požadované množství Montáž zařízení MONT-P2 Hydraulický olej HLP32-ISO, 5 l 13 l 13206K5 Kotva 1 ks 12 ks Prodloužení hydraulického vedení (1 m) Prodloužení hydraulického vedení (3 m) M 26

27 Nůžkové zvedáky Dvojitý nůžkový zvedák GLP35 Nosnost kg Výška zdvihu mm Doba zdvihu 55 s Doba spuštění 55 s Přejezdová výška 125 mm Elektrické připojení 230/400 V, 50 Hz Hmotnost 950 kg Výkon motoru 3 kw 1 Zvedáky Volitelné krátké nájezdové rampy Volitelné dlouhé nájezdové rampy Sada pro montáž do podlahy Elektro-hydraulický nůžkový zvedák Standardní provedení s montáží na podlahu, volitelně zabudování do podlahy 4 bezúdržbové hydraulické válce 2 nezávislé hydraulické okruhy Bez pevného mechanického propojení obou plošin Práškově lakovaný, volitelná pozinkovaná úprava Samomazací kluzné ložisko Ovládání pomocí tlačítek na ovládací jednotce Nouzové spuštění při výpadku proudu Délka plošin mm 2 předmontované zdvihací plošiny Ovládací jednotka 4 gumové podstavce o výšce 40 mm Montážní materiál (olej není součástí dodávky) Nůžkový zvedák GLP35 Nůžkový zvedák GLP35 s pozinkovanou konstrukcí GLP35 GLP35CG Doplňkové služby Montáž zařízení (bez hydraulického oleje) Hydraulický olej HLP32-ISO, 5 l Příslušenství Krátké nájezdové rampy 300 mm, 4 kusy Dlouhé nájezdové rampy mm pro sportovní vozy, 4 kusy Dlouhé nájezdové rampy mm pozinkované provedení, 4 kusy Instalační sada pro montáž do podlahy (2 kusy) MONT-P K5 RMPS-GLP35 RMPL-GLP35 RMPL-GLP35CG IK-GLP35 27

28 Nůžkové zvedáky Nůžkový zvedák TM CL UNI 3500 NT PLUS 1 Zvedáky Nosnost kg Nosnost integrovaného prahového přízdvihu kg Světlá výška zdvihu mm Nájezdová výška s úpravou pro měření geometrie 580 mm Doba zdvihu cca 35 s Doba spuštění 29 s Nájezdová výška 195 mm Délka zvedáku za prahy pro měření geometrie mm Délka plošin mm Šířka plošin 635 mm Celková šířka mm Celková délka mm (provedení na podlahu) Výkon motoru 3 kw Elektronické připojení 400 V (50 Hz) Síla základové desky min. 160 mm Kvalita betonu min. C20/C25 Kompaktní a nízká konstrukce umožňuje snadný nájezd Výkonný, tichý hydraulický agregát Bez pevného propojení obou plošin Jednoduchá montáž na každou rovnou podlahu bez zvláštních nároků na základy Rychlá doba zvednutí a spuštění Libovolně nastavitelná pracovní výška Provedení PLUS Včetně integrovaného nůžkového přízdvihu za prahy. Ideální doplněk pro měření geometrie. Nastavitelný v rozsahu mm Oxygen povrchová úprava: Dvojitá povrchová úprava epoxidovým práškem a vrchním lakem, který je rovněž nanesený práškovou metodou. Integrované osvětlení, el. zásuvka Konstrukce a pohonný agregát RAL 9006 (stříbrný), plošiny (oxygen tmavě šedé) Agregát umístěný nalevo ve směru nájezdu vozidla Délka hydraulického vedení 1 m Provedení na podlahu: 2 nájezdové rampy o délce mm 2 sklápěcí rampy 1 sada = 4 ks roztažitelných polymerových podložek Nůžkový zvedák TM CL UNI 3500 NT PLUS Montáž do podlahy Nůžkový zvedák TM CL UNI 3500 NT PLUS Montáž na podlahu Paket pro měření geometrie Zadní posuvné desky Výplně zvedacích plošin TMCLUNI3500NTPLUSUF TMCLUNI3500NTPLUSUEF 035UNI28545-OXY UNI TROST Doplňkové služby Požadované množství Montáž zařízení MONT-P3 Hydraulický olej HLP32-ISO, 5 l 10 l 13206K5 Kotva 1 ks 12 ks Prodloužení hydraulického vedení (1 m)

29 Mobilní zvedáky Mobilní zvedáky TM CL FHB 3000 Nosnost kg 4 kloubová nosná ramena TM CL FHB 3000 SS 2000 a SS 2300 symetrický, rozsah ramen mm TM CL FHB 3000 SL 2000 a SS 2300 asymetrický, přední ramena mm, zadní ramena mm Nájezdová šířka mm pro TM CL FHB 3000 SS 2000 a SL 2000 Nájezdová šířka mm pro TM CL FHB 3000 SS 2300 a SL 2300 Výška zdvihu mm (vyšší zdvih na dotaz) El. připojení 400 V/50 Hz/16 A Třída kryti IP 54 1 Zvedáky Provedení TM CL FHB 3000 SS 2000 a 2300 převážně pro osobní vozidla Provedení TM CL FHB 3000 SL 2000 a 2300 vhodné pro osobní a malá užitková vozidla Jednou osobou přemístitelný zvedák Dveře zvednutého vozu přístupné v jakékoliv poloze Elektrohydraulický pohon, bezúdržbový a odolný agregát Mobilní zvedák, kompletně smontovaný Hydraulická náplň Příslušenství Zvedací plošiny FA 3 Příslušenství pro zvedák TM CL FHB 3000 SS a SL s nájezdovou šířkou mm Využití jako plošinový zvedák Nosnost kg 2 příčníky a 2 plošiny, rozměry (dxšxv): 3 500x430x110 mm Plošiny TM FA Toro Příslušenství pro zvedák TM CL FHB 3000 SS s nájezdovou šířkou mm Vhodné pro sekačky na trávu, golfové vozíky i tříkolky Nosnost kg 2 příčníky a 4 nastavitelné zvedací plošiny, rozměry (dxšxv): 370x350x100 mm Mobilní zvedák TM CL FHB 3000 SS 2000 Mobilní zvedák TM CL FHB 3000 SL 2000 Mobilní zvedák TM CL FHB 3000 SS 2300 Mobilní zvedák TM CL FHB 3000 SL 2300 TMCLFHB3000SS2000 TMCLFHB3000SL2000 TMCLFHB3000SS2300 TMCLFHB3000SL2300 TMCLAFA TMCLAFA-TORO 29

30 Nůžkové zvedáky Zvedací plošina HDS 25 Single a HDS 50 (tandem) 1 Zvedáky Nosnost 25 t Nosnost při symetrickém zatížení 33 t Výška zdvihu mm (montáž na podlahu) Výška zdvihu mm (montáž do podlahy) Délka plošin 6,5, 8, 9, 10, 11, 12, 13 a 14,5 m Výška plošin 355 mm El. připojení 400 V/3 Ph/50 Hz/3 x 35 A Potřebný tlak vzduchu 6 bar Síla základové desky min. 150 mm Kvalita betonu min. C20/C25 Pro užitková vozidla a autobusy: Stacionární zvedací zařízení vhodné ke zvedání užitkových vozidel za účelem opravy, měření geometrie či servisních prohlídek Ve dvojitém provedení "tandem" lze zvedat téměř všechny typy vozidel včetně celých souprav s návěsy Integrovaná zvedací technologie Y-tec Úspora místa díky vertikálnímu zvedání Volná přístupnost ze všech stran K dispozici provedení na podlahu i do podlahy Pozinkovaná verze pro myčky Hydraulický olej náplň Montážní materiál Požadavky na montáž: Elektrické připojení Připojení na vzduch Zvedací plošina HDS 25 Single, 25 t Provedení mm Provedení mm Provedení mm Provedení mm Provedení mm Provedení mm Provedení mm Zvedací plošina HDS 50 Tandem, 2x 25 t Provedení 2x mm Provedení 2x mm HDS F02 HDS F02 HDS F02 HDS F02 HDS F02 HDS F02 HDS F02 HDS F02 HDS F02 Doplňkové služby Montáž zařízení Příslušenství Nájezdové klíny (dostupné pro provedení na podlahu) Automatická nivelace (dostupné pro provedení do podlahy) Provedení s pozinkovanou konstrukci pro myčky Připojení k stlačenému vzduchu Elektrické zásuvky Sada osvětlení Přízdvih MONT-P3 30

31 Mobilní zvedáky Mobilní zvedák EHB 1005 Mobilní zvedák pro autobusy a lehké nákladní automobily: Mobilní: bez nutnosti kabelového připojení díky integrovaným akumulátorům Rychlý a bezpečný: krátké přípravné časy, maximální bezpečnost díky absenci kabelů Ergonomický: snadno nastavitelný, jednoduchý design Nízké provozní náklady: bezúdržbový, nízká spotřeba energie Nosnost 4x 5,5 t = 22 t Výška zdvihu mm Doba zdvihu/spuštění cca 70 s Nastavitelná zdvihací vidlice pro průměry kol mm Napájení pomocí baterií 24 V, 50 Ah Jednoduché nabíjení - nabíjení baterií všech stojanů ze zásuvky 230 V Centrální řízení, adaptabilní na každý stojan Třída ochrany IP 54 Mobilní zdvihací sloupy, kompletně smontované Hydraulický olej Příslušenství: Ovládací jednotka na každém sloupu Pružinový podvozek na každém sloupu pro snazší manipulaci 1 Zvedáky Mobilní zvedák EHB 1005 Montáž zařízení EHB1005V11DC01-4 MONT-P2 Mobilní zvedák TM EHB 4/6-75 Wireless 4/6 mobilních zdvihacích sloupů pro dodávkové vozy, autobusy a těžká nákladní vozidla: Mobilní bez nutnosti kabelového propojení díky integrovaným akumulátorům Flexibilní nastavitelná zdvihací vidlice pro různé průměry kol Bezpečný maximální bezpečnost díky absenci kabelů Komfortní jednoduchá obsluha každého zdvihacího sloupu Nosnost TM EHB 4-75: 4x 7,5 t = 30 t / TM EHB 6-75: 6x 7,5 t = 45 t Výška zdvihu mm Doba zdvihu/spuštění cca 90 s Nastavitelná zdvihací vidlice pro průměry kol mm Vidlice 385 mm, rovněž pro super pneumatiky Napájení pomocí baterií 24 V, 100 Ah Jednoduché nabíjení nabíjení baterií všech stojanů ze zásuvky 230 V Ovládací jednotka na každém sloupu Rozšiřitelný až na 10 sloupů Třída ochrany IP 65 Mobilní zdvihací sloupy, kompletně smontované Hydraulický olej Mobilní zvedák TM EHB 4-75 Wireless Mobilní zvedák TM EHB 6-75 Wireless Montáž zařízení TMEHB4-75Wireless TMEHB6-75Wireless MONT-P2 31

32 Mobilní zvedáky Akumulátorové zvedáky HydroLift S2 1 Zvedáky Nosnost 4/6x 6,2 t / 4/6x 8,2 t Výška zdvihu mm Doba zdvihu při plném zatížení cca 78 s Doba spuštění při plném zatížení cca 54 s Výkon motoru 3,0 kw každého stojanu Napájení 230 V bezúdržbových akumulátorů Plně hydraulický zvedák s dvojitou ochranou proti přetížení, jednoduché ovládání pomocí piktoprogramů, integrované řízení synchronizace. Zvedací vidlice Vario pro různé rozměry kol bez přídavného adaptéru. Decentralizované řízení funkce"nahoru" a "dolu" + "zapnuto" a "vypnuto" je možné ovládat z každého sloupu. Sestava je rozšiřitelná až na 8 sloupů, akumulátorový pohon, bezdrátová komunikace s každou zvedací jednotkou založená na standardu IEEE Odnímatelné manipulační vozíky umožňují pohodlnou a bezpečnou přepravu po dílně. Snadná obsluha Vše na první pohled na každé zvedací jednotce. Všechny funkce jsou k dispozici na každém sloupu. Vario vidlice Unikátní design nové Vario vidlice je schopen zdvihat různé velikosti kol v rozsahu od R10 do R22,5 včetně kol typu "Super Single". Dodatečný adaptér není potřeba. Easy Drive Výrazně menší vynaložení síly pro přemístění zdvihacího zařízení díky speciálním sklolaminátovým lehkým kolečkům. Příprava na pracovišti je velmi snadná nejen na hladké a čisté podlaze. Manipulační vozíky Malý detail s velkým účinkem. S odnímatelnými manipulačními vozíky lze pohodlně a bezpečně přemísťovat jednotlivé sloupy po dílně. Akumulátorový zvedák HydroLift 4 6,2 S2 Nosnost 4x 6,2 t Akumulátorový zvedák HydroLift 6 6,2 S2 Nosnost 6x 6,2 t Akumulátorový zvedák HydroLift 4 8,2 S2t Nosnost 4x 8,2 t Akumulátorový zvedák HydroLift 6 8,2 S2 Nosnost 6x 8,2 t Montáž zařízení MONT-P2 32

33 Pístové zvedáky Pístový zvedák TM DVR 35-0 Nosnost kg Rozteč ramen mm Výška zdvihu mm Hloubka montážní jámy mm Průměr pístu 90 mm Průměr ozubené pístnice 40 mm Pracovní tlak 35 bar Doba zdvihu cca 35 s Doba spuštění cca 35 s Výkon motoru 3 kw, 16 A Elektrické připojení 400 V Množství hydraulického oleje 55 l 2pístový zvedák s montáží pod podlahu, ozubené pístnice, podélně nastavitelná nosná ramena, do podlahy zapuštěná montážní kazeta. Vybavení zvedáku: 2 zdvihací válce, chromované provedení, oboustranná ochrana proti přetáčení, včetně synchronizace se dvěmi ozubenými pístnicemi z ušlechtilé oceli, nerezové provedení, průměr 40 mm 1 pohonný hydraulický agregát montovaný do kazety pod podlahu 1 rozvodová skříň s ovládáním pomocí tlačítek, včetně hlavního vypínače 1 sada pozinkovaných nosných ramen (3,5 t) s podélným nastavením, šířkově nastavitelné nosné plochy s přišroubovanými gumovými pláty, podélné nastavení v rozsahu od mm do mm, konstrukční výška cca 60 mm Navíc v dodávce: 1 sada gumových podstavců, 4 kusy, rozměry 120x120x80 mm 1 Zvedáky Pístový zvedák TM DVR 35-0 Doplňkové služby Montáž zařízení TMDVR35-0 MONT-P2 Příslušenství Montážní ocelová kazeta pro ramena s roztečí mm a výškou zdvihu mm VZ Pístový zvedák TM DVK 35-0 Nosnost kg Rozteč ramen mm Výška zdvihu mm Hloubka montážní jámy mm Průměr pístu 125 mm Průměr ozubené pístnice 40 mm Pracovní tlak 35 bar Doba zdvihu cca 35 s Doba spuštění cca 35 s Výkon motoru 3 kw, 16 A Elektrické připojení 400 V Množství hydraulického oleje 111 l 2pístový zvedák s montáží pod podlahu, ozubené pístnice, s výkyvnými teleskopickými nosnými rameny, vhodný pro osobní, terénní a dodávková vozidla. Vybavení zvedáku: 2 zdvihací válce, chromované provedení, oboustranná ochrana proti přetáčení, včetně synchronizace se dvěmi ozubenými pístnicemi z ušlechtilé oceli, nerezové provedení, průměr 40 mm 1 pohonný hydraulický agregát montovaný do kazety pod podlahu 1 rozvodová skříň s ovládáním pomocí tlačítek, včetně hlavního vypínače 1 sada výkyvných nosných ramen 3,5 t, dvoustupňová teleskopická nosná ramena, výška nosných ramen 77, 89, 101 mm, výškový rozsah nosných patek mm Pístový zvedák TM DVK 35-0 Doplňkové služby Montáž zařízení TMDVK35-0 MONT-P2 Příslušenství Montážní ocelová kazeta pro ramena s roztečí mm a výškou zdvihu mm VZ

34 Pístové zvedáky Pístový zvedák TM DVK Zvedáky Nosnost 4 t Rozteč ramen mm Výška zdvihu mm Hloubka montážní jámy mm Průměr pístu 125 mm Průměr ozubené pístnice 40 mm Doba zdvihu cca 35 s Doba spuštění cca 35 s Výkon motoru 3 kw, 400 V, 16 A Množství hydraulického oleje 111 l Vhodný pro osobní, terénní a dodávková vozidla (např. Sprinter středního rozvoru) 2pístový zvedák s montáží pod podlahu, ozubené pístnice, s dvěma výkyvnými teleskopickými nosnými rameny Vybavení zvedáku: 2 zdvihací válce, chromované provedení, oboustranná ochrana proti přetáčení, včetně synchronizace se dvěma ozubenými pístnicemi z ušlechtilé oceli, nerezové provedení, průměr 40 mm 1 pohonný hydraulický agregát montovaný do kazety pod podlahu 1 rozvodová skříň s ovládáním pomocí tlačítek "Nahoru" a "Dolu", včetně hlavního vypínače "Zap" a "Vyp" 1 sada výkyvných nosných ramen 4 t, dvoustupňová teleskopická nosná ramena, pracovní rozsah mm Navíc v dodávce: Sada k prodloužení patek 100 mm (4 ks) Pístový zvedák TM DVK 40-0 TMDVK40-0 Doplňkové služby Montáž zařízení bez montážního materiálu Příslušenství Montážní ocelová kazeta pro ramena s roztečí mm a výškou zdvihu mm MONT-P2 VZ Pístový zvedák TM CL DVK 50-0 Nosnost 5 t Rozteč ramen mm Výška zdvihu mm Hloubka montážní jámy mm Průměr pístu 125 mm Průměr ozubené pístnice 40 mm Doba zdvihu cca 35 s Doba spuštění cca 35 s Výkon motoru 3 kw, 400 V, 16 A Množství hydraulického oleje 111 l Vhodný pro transportery, např. Sprinter, Crafter s delším rozvozem 2pístový zvedák s montáží pod podlahu, ozubené pístnice, s dvěma výsuvnými teleskopickými nosnými rameny Vybavení zvedáku: 2 zdvihací válce, chromované provedení, oboustranná ochrana proti přetáčení, včetně synchronizace se dvěma ozubenými pístnicemi z ušlechtilé oceli, nerezové provedení, průměr 40 mm 1 pohonný hydraulický agregát montovaný do kazety pod podlahu 1 rozvodová skříň s ovládáním pomocí tlačítek "Nahoru" a "Dolu", včetně hlavního vypínače "Zap" a "Vyp" 1 sada výsuvných nosných ramen, dvoustupňová teleskopická nosná ramena, pracovní rozsah mm, výškový rozsah patek mm Sada prodloužení patek 50 mm (4 ks) Navíc v dodávce: Sada prodloužení patek 150 mm (4 ks) Pístový zvedák TM CL DVK 50-0 TMCLDVK50-0 Doplňkové služby Montáž zařízení bez montážního materiálu Příslušenství Montážní ocelová kazeta pro ramena s roztečí mm a výškou zdvihu mm MONT-P2 VZ

35 Jámové zvedáky Teleskopický univerzální zvedák 15/15 Plus s integrovaným příčným podvozkem Zvedací rychlost v kombinaci s promyšleným a ergonomickým konceptem obsluhy zajišťuje efektivní práci a přispívá ke snížení pracovních nákladů. Konstrukční prvky: Patentovaná oboustranná obsluha Dvojitý vzduchový motor Ergonomický barevný koncept Integrovaná parkovací brzda Integrovaná přihrádka na nářadí Ergonomický podvozek X 15/15 Plus M 15/15 Plus R 15/15 Plus Nosnost 15/15 t 15/15 t 15/15 t Výška zdvihu mm mm mm Doba Zdvihu 110 s 110 s 110 s (70 % rychlozdvih bez zatížení, 30 % se zatížením) Doba spuštění 58 s 58 s 58 s (30 % se zatížením, 70 % bez zatížení) Přijímací otvor 55 mm 55 mm 55 mm Výška 975 mm 975 mm 968 mm Šířka 845 mm 820 mm dle rozměru jámy Hloubka mm 957 mm mm Váha 280 kg 315 kg dle rozměru jámy 1 Zvedáky Lze kombinovat 3 různé podovozky s různými hmotnostmi mezi 15 a 20 t a úrovněmi (2/3stupňový). K dispozici 3 základní provedení: BASIC normální rychlost PLUS vyšší rychlost (dvojitý účinný vzduchový motor), kompletní krytí PREMIUM vysoká rychlost (dvojitý účinný vzduchový motor), kompletní krytí, oboustranná obsluha Blitz M Integrovaný 4kolový podvozek BLITZ X 15/15 Plus Blitz X Klasický podvozek pro maximální flexibilitu pro pojezd na podlaze jámy Blitz R Určený pro pojezd na kolejnicích Blitz X 15/15 Plus Blitz M 15/15 Plus Blitz R 15/15 Plus BLITZ M 15/15 Plus BLITZ R 15/15 Plus 35

36 Jámové zvedáky Jámovové zvedáky 1 Zvedáky Chromované pístnice Podvozek s jehlovými ložisky Plynulé a jemné ovládání Antikorozní ochrana Blitz CE certifikát vyrobeno se zvýšeným bezpečnostním faktorem VGB 14 Automatické spuštění vzduchového motoru při zatížení Pneumaticko-hydraulický rychlozdvih Pneumaticko-hydraulické spouštění Hydraulická ruční pumpa pro jemný chod Včetně standardního podvozku Technická data GHUSLP 14: Nosnost 14 t Zdvih 800 mm Závit patky 55 mm Technická data GHUSLP 20: Nosnost 20 t Zdvih 800 mm Závit patky 80 mm Technická data GHUSP 20: Nosnost 20 t Zdvih 600 mm Závit patky 80 mm GHUSLP GHUSLP GHUSP Jámový zvedák TM GHE 14 HF S elektro-hydraulickým pohonem Jámový zvedák s hydraulickým agregátem s ovládáním přímo na motoru Zvedací píst z plného materiálu s bezpečnostním uchycením v podvozku Podvozek vhodný pro všechny běžné typy jám Pístnice jsou uloženy v olejové lázni a permanentně mazány, dokonalá ochrana proti korozi Stranově pohyblivý píst s automatickou blokací Bezpečnostní spouštěcí ventil Nosnost 14 t Zdvih pístnice 700 mm Průměr pístnice 110 mm Doba zdvihu 49 s Výkon motoru 1,8 kw Elektro-hydraulický jámový zvedák Nosný talíř Napájecí kabel o délce 6 m Jámový zvedák TM GHE 14 HF TMGHE14HF Vyobrazení včetně 2bodového podstavce 36

37 Jámové zvedáky Jámový zvedák TM PL HZ-LM 14/750 S flexibilním ovládáním Pneumaticko-hydraulický pohon Jámový zvedák s ruční hydraulickou pumpou Vzduchový motor pro automatický zdvih při zatížení Jemné ovládání 0,01 mm Bezpečnostní ochrana proti neúmyslnému spuštění Chromovaná pístnice Nastavitelný podvozek do mm Podvozek s jehlovými ložisky Pneumaticko-hydraulický zvedák Nosný talíř Nastavitelný podvozek Flexibilní ovládání s magnetickou hlavou Spirálová hadice Nosnost 14,5 t Zdvih pístnice 750 mm 1 Zvedáky Jámový zvedák TM PL HZ-LM 14/750 TMPLHZLM14/750 Teleskopický univerzální zvedák TM PL THZ 14/1200 Pneumaticko-hydraulický pohon Rychlozdvih bez zátěže Automatické spuštění vzduchového motoru při zvedání zátěže Bezpečnostní ochrana proti neúmyslnému spuštění Chromovaný teleskopický válec Pružinový podvozek, volně pohyblivý Pneumaticko-hydraulický zvedák Pružinový podvozek Nosnost 14,5 t Zdvih pístnice mm Dvojitý teleskopický výsuv Teleskopický univerzální zvedák TM PL THZ 14/1200 TMPLTHZ14/

38 Jámové zvedáky Pneumaticko-hydraulické jámové zvedáky AC 1 Zvedáky Obr. 1 Obr. 2 Obr. 3 Obr. 4 Obr. 5 Obr. 6 Nová kompaktní konstrukce válců Rychlá a přesná hydraulika s rychlozdvihem Vhodné pro všechny šíře jám Pohyblivý hydraulický válec Chromované pístnice Výška zdvihu pístnice 800 mm Flexibilní nastavení podvozku v rozsahu mm nebo mm Standardně dodávaná jednotka údržby vzduchu Široká nabídka volitelného příslušenství Příslušenství Jámový zvedák GD100-1, nosnost 10 t Jámový zvedák GD150-1, nosnost 15 t Jámový zvedák GD200-1, nosnost 20 t GD100-1 GD150-1 GD200-1 Obr. Podpěrný most AB, pro stabilnější a bezpečnější podepření vozidla, pružinová kolečka Podpěrný most ABT, nosnost 15 t, nastavitelný, volně přístupný Integrovaný rám S200, 20 t, nastavitelný v 6 pozicích, zvýšení o 65 mm Podstavec na převodovky AS3, nosnost 1 t, rozměry (š x v): 542 x 385 mm Nápravový nosník T Nápravový nosník T

39 Příslušenství pro zvedáky Gumové patky Obr. č. Pro zvedáky Romeico, kulatá, průměr 160 mm Pro zvedáky Hofmann, kulatá, průměr 120 mm Pro zvedáky Zippo, kulatá, průměr 120 mm Pro zvedáky Consul, staré provedení Pro zvedáky Consul, nové provedení Pro zvedáky Nussbaum, kulatá, průměr 120 mm Pro zvedáky Rotary FJ Zvedáky 4 5 Polymerové podstavce Obr. č. 340 x 150 x 95 mm x 132 x 47 mm Univerzální podstavce vhodné pro zvedáky, například do karosáren Díky dřevěnému jádru jsou velmi lehké Gumové podstavce pro zvedáky Obr. č. Rozměry 200 x 100 x 40 mm, hmotnost 400 g Rozměry 200 x 100 x 70 mm, hmotnost 600 g Rozměry 200 x 140 x 87 mm, hmotnost g Rozměry 200 x 140 x 120 mm, hmotnost g Magnetická miska pro bezpečné odkládání drobných dílů a nářadí z oceli nebo železa Materiál trvalý magnet Magnetické misky Magnetická miska ZT 7, rozměry (d x š): cca 240 x 140 mm Magnetická miska ZT 8, rozměry (d x š): cca 360 x 160 mm

40 Ruční zvedáky Ruční hydraulické zvedáky TM DK Minimální výška zdvihu pouhých 80 mm, široká a robustní konstrukce, ergonomický tvar páky, velmi snadná manévrovatelnost. 1 Zvedáky Včetně koleček s tichým pojezdem, rychlozdvihem a gumovým sedlem. Všechny modely jsou vybaveny rychlozdvihem pomocí nožního pedálu. Odpovídají nejpřísnějším mezinárodním předpisům, konstruované pro profesionální použití, chráněné proti neúmyslnému spuštění. Navíc v dodávce: Gumové sedlo Nosnost 2 t 1,3 t 2 t Délka rámu 660 mm 940 mm 950 mm Min. výška zdvihu 80 mm 80 mm 80 mm Max. výška zdvihu 495 mm 735 mm 795 mm Typ/Model TM DK 20Q TM DK 13H TM DK 20H TMDK20Q TMDK13H TMDK20H Příslušenství Nehlučná pojezdová kolečka Gumový kroužek (pro pojezdová kolečka ) Speciální ruční zvedáky TM LD 2T-C Tandem PU Speciální podvozek určený k manipulaci na nerovném povrchu nebo mřížové podlaze. Zvedáky jsou opatřené dvojitou výklopnou přední nápravou s válcovými kolečky a otočnou zadní nápravou s kolečky o průměru 72 mm. Přední i zadní kolečka jsou vyrobeny z polyuretanu s nižším valivým odporem a tichým chodem. TMLD2TCTANDEMPU TMLD1,5THCTANDEMPU TMLD2THCTANDEMPU Nosnost 2 t 1,5 t 2 t Celková délka 800 mm mm mm Min. výška 95 mm 110 mm 110 mm Max. výška zdvihu 500 mm 800 mm 745 mm Max. konstrukční výška 170 mm 160 mm 200 mm Hmotnost 42 kg 57 kg 59 kg Typ/Model Speciální zvedák Speciální vysokozdvižný zvedák Speciální vysokozdvižný zvedák TMLD2TCTANDEMPU TMLD15THCTANDEMPU TMLD2THCTANDEMPU Příslušenství Gumové obložení koleček 1002LF TM LD 1.5T-HC Tandem PU 40

41 Ruční zvedáky Ruční hliníkový zvedák Ultralehký zvedák vybavený gumovým sedlem a nylonovými kolečky. Gumové potažení pokrývá 100% zdvihacího bodu, přesně tak, jak němečtí výrobci vozidel v dnešní době požadují. Díky profesionálnímu pístu lze provádět spouštění precizně a bez rizika. Pístové čerpadlo umístěné v úhlu 45 zajišťuje plné využití zdvihacího mechanismu. Nosnost 1,35 t Min. výška 80 mm, max. výška 380 mm Rozměry (d x š): 500 x 240 mm Hmotnost 10 kg Ruční hliníkový zvedák Prodloužení 95 mm (nylon) Y Y41135ADAP 1 Zvedáky Ruční zvedák NOVINKA! Ruční zvedák s rychlozdvihem Turbo Lifter System, gumovým sedlem a profesionálním vypouštěcím pístovým ventilem. Speciální ochranná manžeta pístu proti vniku nečistot. Vhodné pro profesionální využití. Nosnost 2 t Min. výška 115 mm Max. výška 450 mm Ruční zvedák MRLLDY Ruční hydraulický zvedák Extra nízké provedení, vhodný pro zvedání vozidel s nízkým podvozkem. Nosnost 2 t Výška zdvihu mm Hmotnost 51,5 kg Ruční hydraulický zvedák Set koleček, PU-potažení, dodatečné vybavení WK1020F pro tišší provedení WK1020F WK1020F-PU-Rädersatz Ruční hydraulický zvedák Ruční zvedák s rychlozdvihem Turbo Lifter System, gumovým sedlem a měkčenou rukojetí. Speciální ochranná manžeta pístu proti vniku nečistot. Nosnost kg Min. výška 135 mm Max. výška 490 mm Hmotnost 42 kg Délka/šířka 795/385 mm Ruční hydraulický zvedák MRLLDY

42 Pneumatickohydraulické zvedáky Pneumatickohydraulické zvedáky Nový design osvědčená kvalita Všechny GT modely jsou testovány za nejpřísnějších podmínek a jsou určeny pro nejnáročnější využití. 1 Zvedáky Pneumatickohydraulický zvedák GT 4532, nízké provedení Nosnost 45/20 t Min. výška 150 mm Max. výška bez adaptéru 280 mm Max. výška s adaptérem 420 mm Hmotnost 45 kg Adaptér (prodloužení) mm Sedlo Ø 110 mm (max. zatížení 15 t) GT4532 Pneumatickohydraulický zvedák GT 4532, nízké provedení GT4532 Pneumatickohydraulický zvedák GT 3531, standard Nosnost 35 t Min. výška 185 mm Max. výška bez adaptéru 285 mm Max. výška s adaptérem 425 mm Hmotnost 42 kg Adaptér (prodloužení) mm Pneumatickohydraulický zvedák GT 3531, standard GT3531 GT3531 Pneumatickohydraulický zvedák GT 3531AG, extra vysoký Nosnost 35 t Min. výška 360 mm Max. výška bez adaptéru 610 mm Max. výška s adaptérem 810 mm Hmotnost 70 kg Adaptér (prodloužení) mm Pneumatickohydraulický zvedák GT 3531AG, extra vysoký GT3531AG GT3531AG 42

43 Zvedáky agregátů/dílenské jeřáby Hydraulické zvedáky na převodovky TM VL60 / TM VL100 Lehká obsluha pomocí nožní pumpy. Pochromovaný píst a pístnice zvyšují ochranu proti korozi. Velká robustní otočná kolečka zabezpečují maximální stabilitu, pohyblivost a bezpečnost. Ovládání pohybu dolů pomocí regulačního ventilu. Bezpečnostní ventil proti přetížení. TM VL60 TM VL100 Nosnost 600 kg kg Minimální výška mm mm Maximální výška mm mm Délka ramen 530 mm 550 mm Netto hmotnost 34 kg 40 kg Zvedák převodovek TM VL60 Zvedák převodovek TM VL100 TMVL60 TMVL100 1 Zvedáky Obr. TM VL 60 Jeřáb je možné během několika sekund rychle a lehce rozložit i složit. Složený TM WJ55 zabírá místo jen 35 x 40 cm. Dílenské jeřáby TM WJ55 / TM WJ110 Vysoká zatížitelnost: TM WJ55: 350 kg při nejvyšším rozložení TM WJ110: 700 kg při nejvyšším rozložení Hydraulická pumpa s vysoce pochromovanou pístnicí, ventil proti přetížení pro dlouhou životnost Splňuje i nejpřísnější mezinárodní bezpečnostní předpisy Zadní kolečka otočná o 360 stupňů dělají dílenský jeřáb manévrovatelnějším a stabilnějším Jeřáb je vybaven hákem otočným o 360 stupňů a výsuvným ramenem, které lze nastavit do 5 pracovních poloh Ručně ovládaný uzavírací ventil k preciznímu položení břemene TM WJ55 TM WJ110 Nosnost kg kg Rozpětí mm mm Maximální výška zdvihu mm mm Dílenský jeřáb TM WJ55 Dílenský jeřáb TM WJ110 TMWJ55 TMWJ110 43

44 Zvedáky agregátů/dílenské jeřáby Univerzální zvedák převodovek Univerzální zvedák, který je prakticky nezbytný pro bezproblémové a bezpečné zdvihání agregátů. Zvedák převodovek disponuje zvláště silnými otočnými kolečky, je snadno ovladatelný a lehce nastavitelný. Zvedák je vybavený nástavcem na převodovky a hydraulickým válcem, který je ovládaný nožním pedálem. 1 Zvedáky Podvozek a pumpa jsou demontovatelné Výpustný ventil Chromovaná pístnice Podvozek se 4 otočnými kolečky Bezpečnostní ventil Zdvihání 1 konstantní rychlostí Jednostupňový píst P 300 P 500 P 1000 Nosnost 250 kg 500 kg kg Min. výška mm mm mm Max. výška mm mm mm Šířka podvozku 585 mm 565 mm 570 mm Typ/Model P 300 P 500 P 1000 P300 MRLLDP500 P1000 Dílenský jeřáb Konstrukce dílenského jeřábu ze svařovaných ocelových profilů Bezpečnostní ventil proti neúmyslnému spuštění Nylonová kolečka Integrovaná dvoučinná pumpa s pístem (bez zbytečných hadic a spojek) 4 pracovní pozice s aretací Chromovaný píst Zadní kolečka otočná o 360 Bezpečnostní podpěra nosné konstrukce pro zlepšení stability Nosnost kg Minimální výška 300 mm Maximální výška mm Rozměry (d x š): x 900 mm Hmotnost 80 kg Dílenský jeřáb MRLLDY

45 Hydraulické panenky, držáky motoru Hydraulické panenky Bezpečnostní ventil na ochranu proti přetížení během zvedání 3dílná ruční pumpa, zinkovaná, délka 700 mm Vhodné ke zvedání osobních, užitkových i nákladních vozidel Všechny modely lze použít v horizontální i vertikální poloze Modely "A" mají hydraulickou pístnici a šroubovici pro přesné nastavení výšky Modely "AT" mají dvojitou pístnici, nízkou konstrukci (ideální pro vozidla a městské autobusy s nízkým podvozkem) Model Nosnost Výška Zdvih Šroubovice Celk. výška Hmotnost A t 212 mm 150 mm 100 mm 462 mm 3,9 kg A t 220 mm 150 mm 110 mm 480 mm 5,7 kg A t 230 mm 157 mm 110 mm 497 mm 7,1 kg AX t 230 mm 155 mm 110 mm 495 mm 8,3 kg AX t 240 mm 155 mm 110 mm 505 mm 10,7 kg A t 240 mm 142 mm 100 mm 482 mm 14,5 kg ATDX t 185 mm 215 mm 400 mm 4,1 kg ATN t 175 mm 210 mm 385 mm 7,9 kg ATD t 120 mm 110 mm 230 mm 6,9 kg 1 Zvedáky A A A AX AX A ATDX ATN ATD Obr. Model AT Držáky motoru MTB Ke zdvihání motorů při opravách spojek a převodovek nad přední poháněnou nápravou Pohodlná manipulace jednou osobou bez potřeby dalšího nářadí Rozsah nastavení mm Výškový rozsah šroubovice 250 mm Nosné zatížení na šroubovici 300 kg Držák motoru MTB Držák motoru MTB TUEV s certifikátem TÜV Popis a technické údaje se shodují s MTB hrazdou, liší se pouze pohyblivou konzolí. Úhel sklonu regulovatelný mezi 5 a 10. Držák motoru MTB TUEV s certifikátem TÜV MTBTUEV s certifikátem TÜV 45

46 Zvedáky/manipulační vozíky Vzduchové zvedáky Nízký zvedák s pneumatickým pohonem (vzduchové měchy), bez elektronických a hydraulických komponentů. Maximální výška je dosažena po několika sekundách. Měchy jsou vybaveny integrovaným stabilizátorem. 1 Zvedáky Obr. 3 Obr. 2 Y Y Y Nosnost 2 t 2 t 3 t Min. výška 100 mm 100 mm 145 mm Max. výška 295 mm 295 mm 420 mm Hmotnost 14 kg 15 kg 27 kg Y Y Y Obrázek Y Y Y Obr. 1 Montážní podstavce Robustní svařovaná konstrukce Rychlé nastavení požadované pozice Bezpečnostní západka Sada 2 kusů Nosnost 3 t 6 t 12 t Min. výška 268 mm 394 mm 440 m Max. výška 425 mm 597 mm 710 mm Rozměry (d x š): 190 x 170 mm 270 x 240 mm 310 x 260 mm Hmotnost 7 kg 13,8 kg 27,2 kg Typ/Model Y Y Y Y Y Y Manipulační vozíky Robustní konstrukce Úspora místa ve výstavních halách a dílnách Vysoce kvalitní ozubená tyč Originální GOJAK z USA Pro osobní vozidla a SUV Nosnost 705 kg (2 820 kg při 4 ks) Velikost ráfků 13 22" Šířka ráfků do 320 mm Váha/ks 17,5 kg Manipulační vozík GOJAK 6200 (1 ks) Go-Jak 6200 Příslušenství Mobilní stojan pro GOJAK 6200 Go-Jak Trol Stojan 46

47 Zvedáky kol Zvedák kol Wheel Dolly Snadná přeprava je zajištěna pomocí koleček, otáčení, zdvihání a spouštění. Pro snadnou montáž a demontáž kol nákladních vozidel Obsluha 1 osobou 3 pracovní pozice dle velikosti kola Prvotřídní zařízení pro servis kol, páka jednoduše odnímatelná Ochrana proti poškození moderních, drahých kol a ráfků Pro všechna kola v rozsahu 6,5 22,5" Max. nosnost 250 kg Hmotnost 11,2 kg Materiál z vysoce kvalitní oceli Navíc prodloužení koleček - ideální pro široké pneumatiky Zvedák kol Wheel Dolly Y Zvedáky Zvedák kol NOVINKA! Patentovaný systém Wheel Assistent (finalista v Automechanika Innovations Award) umožňuje polohování, přepravu a jednoduchou (de)montáž těžkých kol (více než 25 Kg). Dvě plynové pružiny zajišťují plynulé, nastavitelné a přesné umístění. Integrovaná funkce brždění. Nezávislý na typu dílny, k provozu není potřeba elektrické připojení, či připojení k stlačenému vzduchu. Nosnost 60 kg Výška zdvihu mm Hmotnnost 38 kg Zvedák kol Y Kompaktní hydraulický zvedák kol WD60 Kompaktní zvedák kol představuje ergonomické řešení pro jednoduchou a bezpečnou demontáž, montáž a manipulování s hliníkovými koly (do 24") s nízkoprofilovými ráfky (vnější průměr max. 820 mm). Kolo je zdviháno přímo z podlahy. Žádné těžké zvedání Ložiskové válce usnadňují otáčivé pohyby a umístění Lehká dosažitelnost šroubů na kole Kolo je mimo hlavní píst Jendoduchá obsluha díky ergonomickému nožnímu přepínači Díky hydraulickému provedení není potřeba k obsluze žádné elektrické připojení, či připojení ke stlačenému vzduchu. Síla zdvihu do 60 kg Kompaktní hydraulický zvedák kol WD60 WD60 47

48 Zvedáky kol Zvedák kola EasyLift 1 Zvedáky Díky speciálnímu upnutí s kuličkovými ložisky zůstávájí kola v pohybu. Zdvihací zařízení pracuje se stlačeným vzduchem, inovativní vzduchové odpružení umožňuje precizní montáž kola v pracovní výšce. Mobilita díky pohyblivému provedení Odkládací prostor pro šrouby a závěsný systém pro rázový utahovák Rychlé zvedání a spouštění kola Bez nutnosti el. připojení Absolutně bezúdržbový Ovládání jednou osobou Nosnost 60 kg Pracovní výška mm Min. velikost kola 135/80 R13 Max. velikost kola 295/25 R22 Hmotnost 50 kg Zvedák kola EasyLift Zvedák kola MW S flexibilní Vario vidlicí, akumulátorový pohon Pro běžná kola vyšší třídy vozidel, terénních automobilů (SUV) a malých dodávek s vysokou hmotností kola kg. Nárok na osobu při zvedání a nošení je o 30 kg nižší. Zvedák kola MW 80 je výkonné pracovní zařízení, které je vhodné pro montáž či přepravu kol. Několik praktických detailů umožňuje snadné použití v každém pneuservisu. Bezúdržbová zdvihací šroubovice Nová konstrukce chrání zdvihací šroubovici před nečistotami a vnějšími vlivy. Výkonný elektrický motor s integrovanou bezpečnostní brzdou. Výkonný Dimenzovaná dvojitá baterie umožňuje až 100 zdvihů a spuštění. Pomocí univerzální nabíječky lze baterii znovu rychle nabít. Vario vidlice Flexibilní Vario vidlice s celkem 5 vodícími kolečky umožňuje optimální zdvihání kola a jednoduché umístnění na vozidle. Lze ji snadno vyměnit, např. při zdvihání dvěří nebo infračervené sušičky. Bezpečnostní podvozek 4 otočná kolečka a mimořádně nízké těžiště umožňuje optimální ovladatelnost a zároveň vysokou stabilitu. 2 parkovací brzdy se postarají o bezpečné zajištění zařízení. Nosnost 80 kg Zdvih mm Rozměry (d x š x v): 688 x 726 x mm Rozměry kol min. 135/80 R13 max. 305/30 R26 Hmotnost 60 kg Zvedák kola MW

49 Manipulační vozíky kol Přepravní vozík kol Profi NOVINKA! S patentovaným systémem, díky kterému se svírací ramena přizpůsobí velikosti pneumatik. Patentovaný systém náklonu dokáže osu přesunout během naklápění. Tím lze těžké soupravy kol velice snadno přitáhnout. Včetně push/pull páky, se kterou mohou být pneumatiky (s/bez ráfku) snadno odstrčeny. Šedá celogumová obruč eliminuje šmouhy na zemi. Pro velikost pneumatik 14 20" Max. zátěž 200 kg Hmotnost 20,5 kg Přepravní vozík kol Profi Prodloužení manipulačního vozíku cca 50 cm TMLDY471147HD TMLDY4711EXT 1 Zvedáky Smart Disk Nosnost 120 kg přináší dodatečnou mobilitu a flexibilitu do vašeho pneuservisu. Robustní disky z recyklovaného dřeva jsou rovněž vybaveny kolečky, tudíž je lze použít také samostatně. Průměr 670 mm mohou být také použity pro prezentaci sad pneumatik v oblasti výměny kol nebo showroomu. Smart Disk, 5 ks Y Pro větší bezpečnost při práci. Trubková ocelová konstrukce s práškovým postřikem Celková délka mm (se sklopeným žebříkem mm) Celková šířka 815 mm Celková výška mm Váha 75 kg Rozměry: výška stojanu mm, výška schodu 200 mm, šířka schodu 400 mm Zvedák kol Zvedák kol Vozík kol Kapacita až pro 24 kol/pneumatik Pozinkovaná ocelová konstrukce Skladová kapacita pro 6 sad kol, vhodné pro průměr kol mm Odstup nosičů pneumatik 420 mm 2 přední řídící otočná kolečka s brzdou, 2 zadní kolečka, včetně řídítek Plastová pojistka k ochraně ráfku Pneumatiky z termoplastické gumy v šedé barvě, beze stopy s průměrem 125 mm, kuličková ložiska Nosnost 200 kg/police Průměr kola 125 mm Rozměry (v x š x d) x x 690 mm, hmotnost 52 kg Vozík kol C 49

50 Pomocné rameno Easymont Ideální pro nízkoprofilové pneumatiky Pneuservis Montovačka pneumatik TM TC S Plus-2 Více informací k produktu naleznete na straně 52. Obj. č. TMTC SPLUS-2

51 Dynamické mycí rameno Včetně zvedáku kol Myčka kol Silverstone Více informací k produktu naleznete na straně 81. Obj. č. TMTSADWH12308AD1L Pneuservis

52 Montovačky pneumatik Montovačka pneumatik TM TC 3300 plus 2 Pneuservis S pneumaticky dozadu sklopným montážním sloupem. Certifikace WDK, stroj splňuje veškeré podmínky pro bezproblémovou montáž a demontáž nízkoprofilových a RFT pneumatik. Standardně vybavena pomocným montážním ramenem easymont a pomocnou montážní sadou přípravků Plus-Kit Dvojčinný tlakový válec odtlačovače Pneumatický stranový i výškový odskok montážní hlavy od ráfku Samocentrovací čtyřčelisťový upínací stůl Plastové krytky upínacích čelistí a montážní hlavy pro šetrné zacházení s hliníkovými koly Ergonomické rozmístění pedálů Rychloplnicí ventil Vnější upínací rozsah 20 Pedálem ovládaný dozadu sklopný montážní sloup Pneumatická fixace montážního sloupu v pracovní pozici Upínací rozsah vnitřní 12 22" Upínací rozsah vnější 10 20" Max. šířka ráfku 12" Max. průměr pneumatiky 12" Max. průměr kola 12" Pracovní rozsah odrážeče mm Elektrické připojení 400 V 3 f 50 Hz Navíc v dodávce: Sada ochranných plastových krytek Pomocné rameno easymont pro Sada montážních přípravků Plus Kit Montovačka pneumatik TM TC 3300 plus Instalace a zaškolení obsluhy TMTC3300PLUS EW-P2 Montovačka pneumatik TM TC S Plus-2 Certifikace WDK, stroj splňuje veškeré podmínky pro bezproblémovou montáž a demontáž nízkoprofilových a RFT pneumatik. Samostředicí čtyřčelisťový upínací stůl Široký pracovní rozsah bez nutnosti přednastavování Precizní a rychlé upínání kol osobních a lehkých užitkových vozidel Pneumatické odtlačovací zařízení Dvojčinný tlakový válec odtlačovače Odtlačovací lžíce uložená ve třech kloubech Elektrický pohon upínacího stolu 2rychlostní pedálem ovládaný montážní stůl (navíc extra pomalé otáčení pro náročnější aplikace) Pedálem ovládaný husticí systém Sloupek s odkládacími přihrádkami a manometrem S jednotkou údržby vzduchu (odlučovač, přimazávač) Pedálem ovládaný dozadu sklopný montážní sloup Pneumatická fixace montážního sloupu v pracovní pozici Upínací rozsah vnitřní 12 24" Upínací rozsah vnější 10 24" Šířka ráfku 3 12" Max. průměr kola mm Rychlost otáčení montážního stolu 7 a 13 ot./min Max. odtlačovací rozsah 440 mm Elektrické připojení 230 V AC 1f Rozměry (š x v x h): x x mm Navíc v dodávce: Sada ochranných plastových krytek Pomocné rameno easymont pro Sada montážních přípravků Plus Kit Montovačka pneumatik TM TC S Plus Instalace a zaškolení obsluhy TMTC SPLUS-2 EW-P2 52

53 Montovačky pneumatik Montovačky pneumatik TM TC 3300 RACING PLUS-2 / TM TC 3300 RACING AT PLUS-2 Upínací rozsah vnitřní 12 24" Upínací rozsah vnější 10 24" Max. šířka ráfku 14" Max. průměr kola mm Rychlost otáčení montážního stolu 7 a 13 ot./min Max. rozsah odtlačovače 440 mm Elektrické připojení 230 V AC 1f Pneuservis 2 TM TC 3300 Racing AT Plus-2 Certifikace WDK, stroj splňuje veškeré podmínky pro bezproblémovou montáž a demontáž nízkoprofilových a RFT pneumatik. Montovačka TM TC 3300 Racing AT Plus-2 navíc vybavena montážní hlavou s pneumaticky ovládaným palcem, montáž/demontáž pneumatik bez montážní páky. Automatická montážní hlava s integrovaným pneumatickým palcem Široký pracovní rozsah, bez nutnosti přednastavování Precizní a rychlé upínání kol osobních a lehkých užitkových vozidel Pneumatické odtlačovací zařízení Dvojčinný tlakový válec odtlačovače Odtlačovací lžíce uložená ve třech kloubech Odtlačovač nastavitelný v 5 pozicích Elektrický pohon upínacího stolu 2rychlostní pedálem ovládaný montážní stůl (navíc extra pomalé otáčení pro náročnější aplikace) Pedálem ovládaný husticí systém Sloupek s odkládacími přihrádkami a manometrem S jednotkou údržby vzduchu (odlučovač, přimazávač) Pedálem ovládaný dozadu sklopný montážní sloup Pneumatická fixace montážního sloupu v pracovní pozici Montovačka Montážní páka Wave Jednotka údržby vzduchu Pneuhustič Navíc v dodávce: Přidržovač patky pneumatik Distanční podložka pro odtlačovač Sada ochranných plastových krytek na ráfky a kola Easymont pro - namontované - přidržovač patky pneumatik - ideální pomocník při montáži kol, obzvláště vhodný pro široká kola s tvrdými patkami - integrovaný přidržovač patky pneumatik, otočný o pneumaticky řízený talíř přímo na montážní hlavě Plus-Kit - Plastický odtlačovací talíř - Montážní páka Plus - Tyč kuželového tvaru - Plastová ochrana ráfků - Trojúhelníkový přidržovač patky pneumatiky - Distanční držák a plastová ochrana upínacích čelistí - Přidržovač patky pneumatiky Smart Bead Spacer Tail Montovačka TM TC 3300 Racing Plus-2 Montovačka TM TC 3300 Racing AT Plus-2 s pneumatickým palcem Instalace a zaškolení obsluhy TMTC3300RACINGPLUS-2 TMTC3300RACINGATPLUS-2 EW-P2 53

54 Montovačky pneumatik Montovačka pneumatik Monty Pneuservis Montovačka pneumatik s vysokým výkonem pro kola osobních a nakladních vozidel. Produktivní časově úsporná profesionální demontáž bez použití montážní páky. WDK Certifikace Automatická montážní hlava s integrovaným demontážním systémem nahrazující konvenční pákovou montáž Automaticky pedálem řízené naklápěcí rameno pro úsporu místa Centrální upínací příruba s rychlým upínáním ESDB elektronický synchronizovaný oboustranný odtlačovač disků 2rychlostní otáčení s integrovaným motorovým systémem Pneumaticky řízené upnutí kola Postranní stlačovač pro lehkou demontáž kol s tvrdými patkami Laserové zaměřování pro precizní nastavení montážní hlavy Integrované husticí zařízení Zvedák kola umožňuje snazší práci s těžkými koly Standardní, nízkoprofilové, UHP a Runflat pneumatiky Vnitřní upínací rozsah 12 30" Max. šířka kola 15" Max. průměr kola mm Max. hmotnost kola 70 kg Rozsah přitlačení max. 700 mm Síla přitlačení 11,5 kn Rychlost otáčení montážního stolu 7 14 otáček/min Max. točivý moment upínací příruby Nm Připojení na vzduch 8 10 bar El. připojení V, AC 50/60 Hz 1 ph Rozměry (š x h x v): x x mm Hmotnost 430 kg Montovačka pneumatik Monty 8600 Instalace a zaškolení obsluhy Automatická montovačka pneumatik Monty quadriga 1 EEWH742AE1 EW-P2 Automatická montovačka pneumatik, která se vyznačuje rychlostí, precizností a snadnou obsluhou. Kvalita a produktivita práce na nejvyšší úrovni. Monty quadriga 1 je vhodná pro všechny typy kol a pneumatik, zvláště pro nízkoprofilové a RFT pneumatiky. WDK certifikát Bezkontaktní detekce obrysu ráfku pomocí laseru Automatické ovládání montážních a demontážních přípravků pomocí řídicího pultu Snadná a precizní manipulace a umístění kola na upínací přírubu pomocí automatického zvedáku Hydraulické upínání kola pomocí příruby s rychloupínáním Nastavitelný sklon otočného odtlačovacího kotouče Šířka ráfku 17" Průměr ráfku 12 30" Max. průměr kola mm Max. hmotnost kola 70 kg Připojení na vzduch 8 bar El. připojení V AC 1 ph 50/60 Hz Rozměry (v x š x h): x x mm Hladina hluku <70 db (A) Hmotnost 820 kg Montovačka pneumatik Montážní hlava s integrovaným palcem Integrovaný zvedák kol Automatická montovačka pneumatik Monty quadriga 1 Instalace a zaškolení obsluhy C EW-P2 54

55 Příslušenství k montovačkám pneumatik Příslušenství Plastové krytky Plastová ochrana odrážeče Plastová ochrana odrážeče bez navrtání C26582 C31765 Pro šetrné upínání hliníkových kol. Pro montovačky typu Monty 1170, Rozsah dodávky k výrobkům Monty 2300, 3300, 3300/2-speed/GP před , monty 3300 GP před , typ monty 1 100, 1 sada = 4 ks Plastová ochrana C Pro šetrné upínání hliníkových kol. Pro montovačky typu Monty Rozsah dodávky k výrobkům Monty 2300, 3300 před , monty 3300 GP od , 1 sada = 4 ks. Plastová ochrana Pro montovačky typu Monty 3300 racing/gp 3550/GP, 1 sada = 4 ks Plastová ochrana C C Pneuservis Kompletní montážní hlava pro motocykly: typu 1170, 1270, 2300, 3300/GP, 3300 racing/gp. Kompletní montážní hlava Sada plastových krytek pro montážní hlavu (sada = 10 ks) C C Přídavné upínací čelisti Nastavitelný upínací rozsah 8 23" u montovaček typu Monty speed a 3300 racing/gp, nastavitelný upínací rozsah 10 23" u montovaček typu Monty 3550/GP, pro motockly a skůtry, 1 sada = 4 ks Přídavné upínací čelisti pro motocykly a skútry C Nastavitelný upínací rozsah 8 23" pro motocykly 12 23", 1 sada = 4 ks, pro montovačky typu Monty 1170, 1270, 2300, TM 3300/2 speed/gp před , monty 3300 GP před Přídavné upínací čelisti pro motocykly C Plastová ochrana C Nastavitelný upínací rozsah pro skútry 8 15", 1 sada = 4 ks, pro montovačky typu Monty 1170, 1270, 2300, 3300/2 speed/gp. Přídavné upínací čelisti pro skútry C Plastová ochrana C Sada RSC zahrnuje: plastové ochrany odrážecích patek, přípravek na stlačení patky MBP, plastová ochrana ráfků, válcová kuželová tyč kompatibilní s pomocným ramenem Easymont pro (od 02/06) pro demontáž kol/ráfků pro nouzový dojezd jako např: RFT, DSST, eufori@, SSR, Zero P, EMT apod. Nelze použít pro PAX - kola RSC sada, válcová kuželová tyč s průměrem 35 mm C

56 Vyvažovačky kol Vyvažovačka kol geodyna Pneuservis Prostorově velmi nenáročná Poloautomatické zadávání odstupu kola a průměru kola Manuální zadávání šířky ráfku Přehledné a intuitivní ovládání s LED ukazatelem Optimalizace a minimalizace použitého závaží Vysoce přesná technika měření VPM Nízké měřicí otáčky Integrovaný kryt kola Šířka ráfku 1 20" Průměr ráfku 8 25" (8 32" manuálně) Maximální šířka kola 508 mm Maximální průměr kola 960 mm Maximální hmotnost kola 70 kg Elektrické připojení 230 V AC 1f 50/60 Hz Rozměry (š x h x v): x x mm Vyvažovačka kol geodyna 7100 Instalace a zaškolení obsluhy EEWB767AE1 EW-P2 Vyvažovačka kol geodyna 7200/geodyna 7200s Profesionální vyvažovačka kol s minimálními nároky na prostor Poloautomatické zadávání odstupu a průměru ráfku pomocí 2D techniky Manuální zadávání šířky ráfku Velký a přehledný zobrazovací monitor o velikosti 19" Optimalizace a minimalizace použitého závaží Vysoce přesná technika měření VPM Nízké měřicí otáčky Integrovaný kryt kola Šířka ráfku 1 20" Průměr ráfku 8 25" (8 32" manuálně) Maximální šířka kola 508 mm Maximální průměr kola mm Maximální hmotnost kola 70 kg Elektrické připojení 230 V AC 1f 50/60 Hz Rozměry (š x h x v): x 781 x mm Vyvažovačka kol geodyna 7200s Stejné parametry jako model geodyna 7200, avšak navíc s integrovaným Smart Sonarem pro automatické změření šířky ráfku Vyvažovačka kol geodyna 7200 Vyvažovačka kol geodyna 7200s včetně sonaru Instalace a zaškolení obsluhy EEWB768AE1 EEWB768AS1 EW-P2 56

57 Vyvažovačky kol Vyvažovačka kol geodyna 7300l Průměr hřídele 40 mm Pracovní otáčky 200 otáček/min, doba měření 6 8 s LED ukazatel Doba cyklu (start-stop) (15" kolo): 4,5 sek. Šířka kola max. manuálně 1 20", pomocí Smart Sonaru 3 15" Průměr kola max. 42" Hmotnost kola max. 70 kg Elektrické připojení 230 V/1 ph Hz Rozměry (š x h x v): x 878 x mm Hmotnost 120 kg 2 Pneuservis Automatické měření šířky ráfku díky Smart Sonaru Poloautomatické zadávání odstupu a průměru ráfku pomocí 2D techniky Funkce easyweight umožňuje pomocí laseru rychlé, přesné a snadné umístnění lepicích závaží na kola. Zobrazení pozice nevývažku v dolní části ráfku umožňuje rychlé a přesné uchycení kola. 2 intuitivní LED třímístné displeje s ukazateli pozice nevývažku Automatický Start/Stop Technika virtuální měřicí roviny (VPM) Upínání kola pomocí ruční rychloupínací matice Předvolené možnosti umístění závaží díky funkci easyalu Mechanická nožní brzda kola Nové ergonomické přihrádky na závaží Distanční kroužek, přítlačný talíř s ochranným kroužkem 3 kónusy s průměry mm/72 99 mm/ mm Přípravek na měření šířky ráfku Kleště na závaží Ochranný kryt kola Vyvažovačka kol geodyna 7300l Instalace a zaškolení obsluhy EEWB759AE1 EW-P2 57

58 Vyvažovačky kol Vyvažovačka kol TM WB 7600 P 2 Pneuservis Průměr hřídele 40 mm Pracovní otáčky 200 otáček/min, doba měření 6 8 s Dotykový monitor Doba cyklu (start-stop) (15" kolo): 4,5 sek. Šířka kola max. manuálně 1 20", pomocí Smart Sonaru 3 15" Průměr kola max. 42" Hmotnost kola max. 70 kg Elektrické připojení 230 V/1 ph Hz Rozměry (š x h x v): x 877 x mm Hmotnost 140 kg NOVINKA! Ideální řešení pro vysoce náročné pneuservisy, které vyžadují krátkou dobu vyvažování, rychlé zadávání dat a přesné umísťování všech typů závaží. Vlastnosti: Se špičkovým a spolehlivým elektromechanickým systémem upínání PowerClamp jsou kola rychle upnutá a uvolněná. Extrémně krátká doba vyvažování (start-stop) od 4,5 sekundy, automatické měření šířky ráfku díky Smart Sonaru, poloautomatické měření odstupu a průměru ráfku ve 2D technice, dělají z přístroje ideální řešení pro dílny s vysokým pracovním nasazením Funkce easyweight umožňuje pomocí laseru rychlé, přesné a snadné umístnění lepících závaží na kola Zobrazení pozice nevývažku v dolní části ráfku umožňuje rychlé a přesné uchycení na ráfek. Dotykový monitor s velkými číslicemi a barevným zobrazením nevývažku je ještě více ergonomičtější a intuitivní Technika virtuální měřicí roviny (VPM) Automatické natočení a zabrzdění kola v bodě nevývažku Elektromechanické upínání PowerClamp zajišťuje nejen rychlé upnutí ale navíc i precizní vycentrování kola Předvolené možnosti umístění závaží díky funkci easyalu Osvětlení ráfku Přihrádky na závaží Distanční kroužek, přítlačný talíř s ochranným kroužkem 3 kónusy s průměry mm/72 99 mm/ mm Přípravek na měření šířky ráfku Kleště na závaží Ochranný kryt kola Vyvažovačka kol TM WB 7600 P Instalace a zaškolení obsluhy TMWB7600-P EW-P2 58

59 Vyvažovačky kol Vyvažovačka kol TM WB P Průměr hřídele 40 mm Pracovní otáčky 200 ot./min (6 8s) Displej/TFT-Monitor Šířka ráfku 1 20 Průměr ráfku 8 25" Max. šířka kola 530 mm Max. průměr kola 950 mm Max. hmotnost kola 70 kg Elektrické připojení V/1 ph 50/60 Hz Rozměry (v x š x h): x x mm Hmotnost 153 kg Hladina hluku menší než 70 db (A) 2 Pneuservis Přítlačný talíř pro ALU ráfky Kleště na závaží Škrabka na lepicí závaží Automatická vyvažovačka kol osobních a lehkých užitkových vozidel určená pro každodenní náročné využití. Automatické načtení všech parametrů kola díky inteligentnímu měřícímu ramínku geodata. Patentovaná technika měřící roviny VPM Měřicí ramínko geodata s přesným nalezením pozice pro lepicí závaží s naváděcím ramínkem 19" plochý TFT monitor Funkce easyweight umožňuje pomocí laseru rychlé, přesné a snadné umístnění lepících závaží na kola PAX-Program Automatické natočení kola do pozice 12 hodin Extra tichý chod 6 předprogramovaných pozic pro umístění závaží z toho 5 pro ALU kola Automatické zastavení měřicího ramínka při lepení závaží v bodě nevývažku Funkce Asanetwork Jednoduchá obsluha díky přehlednému displeji Ergonomický zásobník na závaží Držáky na vyvažovací kónusy i upínací přírubu Vyvažovačka Elektromechanické upínání a centrování kola POWER CLAMP Kónusy o průměru mm/74 99 mm/ mm Distanční kroužek Navíc v dodávce: Přítlačný talíř pro ALU ráfky Kleště na závaží Škrabka na lepicí závaží Vyvažovačka kol TM WB P Instalace a zaškolení obsluhy TMWB6800-2P EW-P2 59

60 Vyvažovačky kol Vyvažovačka kol geodyna 7800 p/geodyna 7850 p 2 Pneuservis Pracovní otáčky 200 ot./min, doba měření 6 8 s Dotykový monitor Šířka ráfku manuálně 1 20", pomocí Smart Sonaru 3 15" Průměr ráfku automaticky 14 26", manuálně 8 32" Průměr kola max. 42" Max. hmotnost kola 70 kg Elektrické připojení 230 V/1 ph Hz Rozměry (š x h x v): x x mm Hmotnost 276 kg Ideální řešení pro dílny s vysokou pracovní záteží. S volitelným zvedákem kol ještě více produktivní, nenáročný a intuitivní proces vyvažování kol. Dotykový monitor s velkými číslicemi a barevným zobrazením nevývažku Ergonomický zásobník s 18 přihrádkami na závaží a 3 pozicemi na kužely, kleště a škrabku na závaží Funkce easyweight umožňuje pomocí laseru rychlé, přesné a snadné umístnění lepicích závaží na kola Integrovaný skener ráfku zachycuje průměr a odstup ráfku, počet a pozici loukotí Automatická volba typu a pozice pro umístění závaží. Tím dochází ke snížení manuálních chyb, které uživateli ušetří až 30 % času Zvedák kola BW4030 pro pohodlné a rychlé upnutí kol do 70 kg. Kolo se upíná automatický díky středícímu trnu, následně se zařízení vrací do výchozí polohy Patentovaný zasunovací ochranný kryt kola šetří pracovní plochu Elektromechanické upínání kola díky systému Power Clamp Technika virtuální měřicí roviny (VPM) Automatické natočení kola do pozice nevývažku Předvolené možnosti umístění závaží díky funkci easyalu Osvětlení vnitřní strany ráfku usnadňuje připevnění nalepovacích závaží Díky hřídeli o délce 225 mm je možné použít různé upínací příruby a příslušenství pro jakýkoliv typ ráfku Funkce QuickBal pro kratší dobu měření Kompatibilní s asanetwork Vyvažovačka kol Geodyna 7800 p Vyvažovačka kol Geodyna 7850 p s integrovaným zvedákem kol Instalace a zaškolení obsluhy EEWB753AE1 EEWB754AE1 EW-P2 60

61 Vyvažovačky kol Automatické vyvažovací a diagnostické zařízení geodyna 9000p Průměr středového otvoru kola mm Průměr hřídele 40 mm Měřicí otáčky 200 ot./min, doba měření 6 8 s Dotykový monitor Šířka ráfku 3 20" Průměr ráfku 15 30" Max. šířka kola 508 mm Max. průměr kola 950 mm Max. hmotnost kola 70 kg Zadání odstupu kola pomocí bezdotykového skeneru Zadání průměru ráfku pomocí bezdotykového skeneru Zadání šířky ráfku poloautomaticky El. připojení V/1 ph 50/60 Hz Rozměry (š x h x v): x 990 x mm Hmotnost 210 kg Hladina hluku <70 db (A) 2 Pneuservis Geodyna 9000p je diagnostické a vyvažovací zařízení s laserovou technologií. 5 CCD kamer skenuje pneumatiku a ráfek z různých směrů pomocí 3D laserových pruhů. Během jednoho měření jsou všechna data uložena a případné defekty pneumatiky nebo ráfku diagnostikovány a zdokumentovány. Dotykový monitor Elektromechanické upínání a centrování kola Power clamp Distanční kroužek a 3 kužely o průměru mm, mm, mm Univerzální kleště na závaží a škrabka na lepicí závaží Zrcátko pro rychlé určení vhodné plochy pro umísťování nalepovacích závaží v ALU programech Ochranný kryt kol do průměru 950 mm Prvotřídní 3D laserová skenovací technika k přesnému určení bočních nerovností ráfku a pneumatiky v běhounu, možného poškození bočnice pneumatik, loukotí ráfků apod. Bezdotykové načtení parametrů kola a rozpoznání pozic pro umístění závaží pomocí laseru Automatické rozpoznání, zda je upnutý samotný ráfek či ráfek s pneumatikou Autostop systém pro zastavení kola v pozici 12 hodin či v pozici 5 hodin za použití laserového zaměření Automatická detekce počtu a pozice paprsků pro umístění závaží (HSP) Optimalizace tichého chodu a minimalizace závaží (Match) Změření boční házivosti ráfku (kóničnost ráfku) Eliminace táhnutí vozidla k jedné straně pomocí optimálního rozložení všech kol vozidla (funkce OptiLine volitelná) Měření hloubky dezénu a detekce opotřebení běhounu Vizualizace změřených výsledků v perfektní 3D grafice Výtisk všech výsledků do protokolů nebo screenshotů pomocí volitelné tiskárny. Součástí také výstup na USB připojení Dokumentace stavu sady kol VPM patentovaná technika virtuální měřicí roviny Motorový pohon s V - žebrovaným řemenem pro neustálý točivý moment během měření Automatické vyvažovací a diagnostické zařízení geodyna 9000p Instalace a zaškolení obsluhy EEWB734BE1 EW-P3 Příslušenství Barevná inkoustová tiskárna a držák OptiLine-Kit Klientský software (pro tisk v síti) EAK0279G44A EAK0279G54A EAK0279G48A 61

62 Vyvažovačky kol Vyvažovačka kol MRL WB 255 N 2 Pneuservis Ideální základ Vyvažovačka kol s mikroprocesorem a plně automatickým pracovním cyklem. Jednotlivé programy lze jednoduše zvolit pomocí ovládacích tlačítek. Vyvažovačka MRL WB 255 N je vybavena digitálními displeji, které zobrazují velikost a pozici nevývažku. Vlastní diagnostika a automatická kalibrace umožňují jednoduchou údržbu. Vyvažovačka je rovněž vybavena brzdícím mechanismem, který usnadňuje umístění závaží (pedálem řízené). Automatické zachycení údajů rozměru kola, odstupu a průměru ráfku. Speciální Alu program pro snadnější práci s hliníkovými ráfky. Vyvažovačka kol MRL WB 255 N disponuje rovněž Split programem zajišťující rozdělení závaží za paprsky disku. Mezi další funkce patří: 5 Alu programů k dynamickému vyvažování s lepicími závažími; 3 programy ke statickému vyvažování; 2 Alu programy určené pro PAX kola. Rozměry (v x š x h): x x 980 mm (při zavřeném krytu) Hmotnost netto/brutto 90/111 kg Výkon elektromotoru 230 V/50 Hz Třída krytí IP 22 Doba měření 6 8 s Rozlišení nevývažku 1/5 g (0.035/0.18 oz) Vyvažovačka kol MRL WB 255 N Instalace a zaškolení obsluhy MRLWB255N EW-P2 Vyvažovačka kol TM WB 277 N viz MRL WB 255 N. Tato vyvažovačka disponuje navíc automatickým sběrem dat, které jsou získávány prostřednictvím elektrických datových ramínek (vnitřní i vnější). Vnitřní ramínko je vybavené nástavcem na lepená závaží pro jejich snazší a precizní umístění. Data z ramínek jsou automaticky ukládána. Rozměry (v x š x h): x x 980 mm ( s uzavřeným krytem) Hmotnost netto/brutto 90/111 kg Výkon elektromotoru 230 V/50 Hz Třída krytí IP 22 Doba měření 6 8 s Rozlišení nevývažku 1/5 g (0.035/0.18 oz) Rozsah použití: Maximální hmotnost kola osobního vozidla 70 kg Maximální hmotnost kola motocyklu 20 kg Šířka ráfku 2 16" Šířka kola (při nejmenší vzdálenosti od 50 mm) 500 mm Průměr kola 8 30" Maximální průměr ráfku 44" (1 120 mm) Vyvažovačka kol TM WB 277 N Instalace a zaškolení obsluhy TMWB277N EW-P2 62

63 Montovačky pneumatik Montovačka pneumatik B329 Automatická montovačka pneumatik s pedálem ovládaným dozadu sklopným montážním sloupem a pomocným ramenem UHP2. Upínací rozsah 10 24" Pedálem ovládané huštění pneumatik včetně manometru Pedálem ovládané 2 rychlosti otáčení Určena pro osobní, lehká užitková vozidla a motocykly (pouze s příslušným volitelným adaptérem) Výškově stavitelná ramena pro vyšší bezpečnost při práci s většími pneumatikami Vysunovatelná pedálová jednotka pro snazší údržbu Plastové krytky montážní hlavy a upínacích čelistí El. připojení 400 V, 3 fáze Vnitřní upínací rozsah 10 22" Vnější upínací rozsah 12 24" Max. průměr kola mm (43") Max. šířka kola 356 mm (14") Síla odrážeče při tlaku 10 bar N Požadovaný tlak vzduchu 10 bar (145 psi) Výkon motoru 0,55 kw Max. husticí tlak 3,5 bar (50 psi) Hlučnost <70 dba Montovačka pneumatik B Instalace a zaškolení obsluhy EW-P2 2 Pneuservis Montovačka pneumatik B 331 RF-WDK Automatická montovačka pneumatik, pedálem řízená s dozadu sklopným montážním sloupem. Vhodná pro montáž a demontáž pneumatik osobních a užitkových vozidel. Umožňuje práci se sportovními koly s hliníkovými ráfky, extra širokými nízkoprofilovými pneumatikami, pneumatikami typu RunFlat do maximální šířky 15". Pomocná montážní ramena Válečkový podstavce pro snazší otáčení kolem při odrážení patky pneumatiky Plastové krytky montážní hlavy a upínacích čelistí Montážní páka Pneuhustič Vnější upínací rozsah 12 22" Vnitřní upínací rozsah 14 24" Max. průměr kola 1000 mm (39") Max. šířka kola 380 mm (15") Montovačka pneumatik B 331 RF-WDK Instalace a zaškolení obsluhy EW-P2 63

64 Montovačky pneumatik Montovačka pneumatik B Pneuservis Automatická montovačka obzvláště vhodná pro nízký profil pneumatik s pomocným ramenem UHP. Vhodná pro ráfky o velikosti 10 28". Samostředicí dvoučelisťový upínací stůl. Rameno odtlačovače patky pláště s inovativním systémem SBS (Smart Blade System) k uvolnění patky pláště bez nutnosti přímého zásahu uživatele a bez rizika zachycení o ráfek Ergonomické rozmístění pedálů Vysunovatelná pedálová jednotka Standardně vybavena pomocným přítlačným zařízením pro snazší montáž a demontáž nízkoprofilových, RFT a RunFlat pneumatik S pneumatickým zařízením Dual fit pro montáž/demontáž všech pneumatik osobních vozidel bez použití montážní páky 2rychlostní pedálem ovládaný montážní stůl s integrovaným motorovým systémem 220 V/50 Hz/1 ph Vnitřní upínací rozsah 10 28" Max. průměr kola mm (44") Max. šířka kola 406 mm (16") Rychlost otáčení montážního stolu 7 14 otáček / min (2 rychlosti) Max tlak 3,5 bar (50 psi) El. připojení 230 V 50/60 Hz 1 ph Výkon motoru 0,8 1,1 kw Max. točivý moment upínací příruby Nm Připojení na vzduch 10 bar (145 psi) Montovačka pneumatik B 355 Instalace a zaškolení obsluhy 9310B3550 EW-P2 Montovačka pneumatik B 750 Automatická montovačka pneumatik pro demontáž pneumatik bez nutnosti použití montážní páky. Ovládání pomocí panelu s tlačítky a pedály Automaticky pedálem řízené odtlačovací rameno Pneumaticky řízené upnutí kola za středový otvor ráfku Systém odtlačování patky pomocí horního a spodního disku S pomocným pneumaticky řízeným montážním prvkem Press Arm pro jednodušší montáž/demontáž nízkoprofilových, RunFlat a Racing pneumatik S pneumatickým zařízením Dual fit pro montáž/demontáž všech pneumatik osobních vozidel bez použití montážní páky Pedálem ovládaný hustící systém 2rychlostní otáčení s integrovaným motorovým invertorem. Vnitřní upínací rozsah 10 34" Max. průměr kola mm (47") Max. šířka kola 406 mm (16") Rychlost otáčení montážního stolu 7 14 otáček/min (2 rychlosti) Připojení na vzduch 10 bar (145 psi) Max tlak 3,5 bar (50 psi) El. připojení 230 V 50/60 Hz 1 ph Výkon motoru 0,8 1,1 kw Max. točivý moment upínací příruby Nm Montovačka pneumatik B 750 Instalace a zaškolení obsluhy 9310B7500 EW-P2 64

65 Vyvažovačky kol Vyvažovačka kol TROST Evo 2 Vhodná pro vyvažování kol osobních, lehkých nákladních vozidel a motocyklů Hřídel poháněna elektromotorem Automatický měřicí cyklus Digitální zobrazení naměřených hodnot na LED displeji Kompletní řada programů pro statické a dynamické vyvažování Funkce ALU S a nově i QUICK SPLIT (lepení závaží za paprsky kola) Zařízení je určeno pro všechny typy ráfků Integrované menu pro rychlý výběr z dostupných programů Jednoduchá obsluha Elektrické připojení 115/230 V, HZ, 1f Maximální příkon 800 W Přesnost měření 1 g Doba měření 4 6 s Šířka ráfku 1,5 20" ( mm) Průměr ráfku 10 30" ( mm) Maximální průměr kola 870 mm Maximální hmotnost kola 75 kg Vyvažovačka kol TROST Evo 2 Instalace a zaškolení obsluhy TROSTEVO2 EW-P2 2 Pneuservis Vyvažovačka kol TM WB 30 TM WB 30 automatická vyvažovačka kol. Digitální displej Automatické změření odstupu kola a průměru Patentovaná funkce AWA-Software: automatická kalkulace pravděpodobné šířky pneumatiky, vysoká úspora času Prostorově nenáročný ochranný kryt kola Elektromechanická brzda kola Příruba s rychloupínací maticí, 3 kónusy, kleště na závaží Průměr ráfku 10 30" nebo mm Šířka ráfku 1,5 20" nebo mm Max. příkon 800 W Vyvažovací otáčky 100 ot./min Průměr hřídele 40 mm Maximální hmotnost kola 75 kg Vyvažovačka kol TM WB 30 Instalace a zaškolení obsluhy TMWB30 EW-P2 65

66 Vyvažovačky kol Vyvažovačka kol TM WB 60 SE 2 Pneuservis TM WB 60 SE automatická vyvažovačka kol Velký digitální ukazatel s vysokou svítivostí Laserový paprsek pro přesné umístění závaží Automatické zastavení měřicího ramínka při dosažení bodu nevývažku Elektromechanická brzda Automatické změření odstupu kola a průměru Sonar pro automatické změření šířky kola Kompletní nabídka programů pro statické a dynamické vyvažování Funkce Quick-Split pro umisťování závaží za paprsky kol Boční přihrádka na kónusy a příslušenství Prostorově nenáročný ochranný kryt kola Pneumatické upínání kola, 3 kónusy, kleště na závaží Průměr ráfku 10 30" nebo mm Šířka ráfku 1,5 20" nebo mm Max. vnější průměr kola mm (při zavřeném krytu mm) Max. příkon W Vyvažovací otáčky 180 ot./min Min. a max. tlak vzduchu 7/10 bar Průměr hřídele 40 mm Vyvažovačka kol TM WB 60 SE Instalace a zaškolení obsluhy TMWB60SE EW-P2 Vyvažovačka kol TM WB 80 SE TM WB 80 SE automatická vyvažovačka kol Plochý 15" TFT monitor pro přehledné zobrazení naměřených hodnot EMS Sonar pro změření excentricity kola Integrované LED osvětlení kola Laserový paprsek pro přesné umístění závaží Automatické zastavení měřicího ramínka při dosažení bodu nevývažku Elektromechanická brzda Automatické změření odstupu kola a průměru Sonar pro automatické změření šířky kola Kompletní nabídka programů pro statické a dynamické vyvažování Funkce Quick-Split pro umisťování závaží za paprsky kol Boční přihrádka na kónusy a příslušenství Prostorově nenáročný ochranný kryt kola Pneumatické upínání kola, 3 kónusy, kleště na závaží Průměr ráfku 10 30" nebo mm Šířka ráfku 1,5 20" nebo mm Max. vnější průměr kola mm (při zavřeném krytu mm) Max. příkon W Vyvažovací otáčky 180 ot./min Min. a max. tlak vzduchu 7/10 bar Průměr hřídele 40 mm Vyvažovačka kol TM WB 80 SE Instalace a zaškolení obsluhy TMWB80SE EW-P2 66

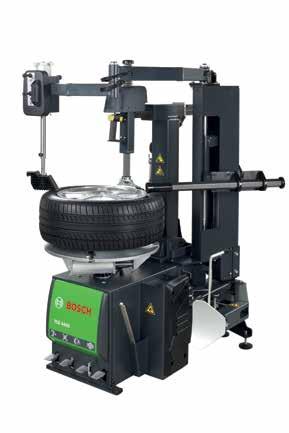

67 Montovačky pneumatik Montovačka pneumatik TCE 4400 Určena pro servisy se středním nebo nižším vytížením pneuservisu. : Postaveno na platformě Fenice, vyšší pevnost a tuhost konstrukce Pneumaticky dozadu sklopný montážní sloup Volitelné pomocné montážní rameno TCE 330 Husticí pistole Odrážeč nastavitelný v jedné pozici Nastavitelný držák mazadla Kruhová pracovní deska Vnější upínací rozsah 10 20" Vnitřní upínací rozsah 12 23" Max. průměr kola mm (39") Max. šířka ráfku 11" El. připojení 400 V/3 fáze/50 Hz Tlak vzduchu 8 10 bar Montovačka pneumatik TCE 4400 bez pomocného ramene Montovačka TCE 4400 S44 včetně pomocného ramene TCE 330 Instalace a zaškolení obsluhy EW-P2 2 Pneuservis Model TCE TCE 330 Určena pro servisy se středním nebo nižším vytížením pneuservisu. Postaveno na platformě Fenice, vyšší pevnost a tuhost konstrukce Pneumaticky dozadu sklopný montážní stůl 2 rychlosti otáčení montážního stolku pomocí pedálu Volitelné pomocné montážní rameno TCE 330 Volitelné jednofázové el. připojení s motorovým invertorem pro plynulý náběh montážního stolku Volitelný ručně ovládání odrážeč Ergo Control Pedálem ovládané huštění pneumatik s ukazatelem na montážním sloupu Vnější upínací rozsah 10 22" Vnitřní upínací rozsah 12 24" Max. průměr kola mm Max. šířka ráfku 3 12" Elektrické připojení 400 V/3 fáze/50 Hz (volitelně 230 V/1 f) Tlak vzduchu 8 bar Montovačka pneumatik TCE 4430 S44 TCE 4430 S44 + TCE TCE 4430 S44 1 f + TCE TCE 4430 S44 1 f + TCE Ergo Control Instalace a zaškolení obsluhy EW-P2 Model TCE TCE

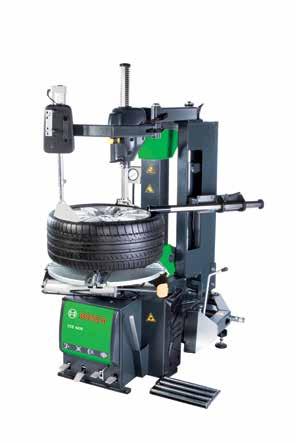

68 Montovačky pneumatik Montovačka pneumatik TCE Pneuservis Vnější upínací rozsah 12 28" Vnitřní upínací rozsah 13 32" Max. průměr kola mm Max. šířka ráfku 3 15" Otáčky 7 15 ot./min Pracovní rozsah odrážeče mm Síla odrážeče N El. připojení 400V/3 fáze/50 Hz (volitelně 230 V/1 f) Tlak vzduchu 8 10 bar Model TCE 4475 včetně volitelného huštění pneumatik v montážních čelistech. Ideální řešení pro profesionální pneuservis pro demontáž širokých, nízkoprofilových či runflatových pneumatik s tvrdou patkou. Robustní a stabilní G-Frame koncept Montážní hlava pneumaticky aretovaná a ovládaná, s tuhou šestihrannou konstrukcí Nově koncipované ochranné plastové krytky čelistí Nastavitelný úchyt pro nádobu s mazací pastou Vždy včetně pomocného montážní ramene TCE 330 se dvěma samostatně ovládanými přítlačnými body, možnost doplnění o třetí ramínko Volitelné jednofázové připojení s funkcí měkkého náběhu a invertorem umožňuje dosažení maximálního kroutícího momentu a jeho kontrolu, výrazně snižuje pravděpodobnost poškození TPMS ventilku Volitelný snadno ovladatelný a citlivý ruční odrážeč Ergo Control, bez zpětných rázů Montovačka TCE 4470 s namontovaným pomocným ramenem TCE 330 Kompletní sada ochranných plastových krytek Montážní páka Odvalovací podložka k odrážeči TCE 4470 S44 + TCE TCE 4470 S44 1f + TCE TCE 4470 S441 + TCE Ergo Control TCE 4470 S441-1f + TCE Ergo Control Instalace a zaškolení obsluhy EW-P2 68

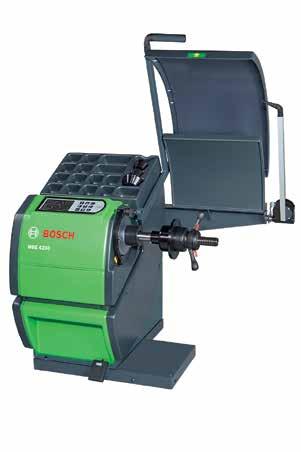

69 Vyvažovačky kol Vyvažovačka kol WBE 4200 Elektronická vyvažovačka kol s LED displejem a manuálním upnutím. Uživateli je k dispozici 11 vyvažovacích programů pro osobní a lehká nákladní vozidla, 5 specifických Alu programů a 5 programů pro motocykly. Změření za pouhých 8 s Ergonomický odkládací prostor pro závaží a kužele Jednoduchá obsluha krytu Tichý chod motoru Easy-Fix-rameno k umístění závaží Start-Stop automatika Nová funkce k rozpoznání rozmístění závaží Umístění závaží ve 3 možných pozicích (12/3/6) Průměr ráfku 10 26" Šířka ráfku 1 20" Max. průměr kola mm Max. hmotnost kola 70 kg Vyvažovačka kola Kleště na závaží Škrabka na lepená závaží Měřící šablona Gumový kroužek pro upínací klobouk Kalibrační závaží Centrovací příruba se 3 kužely (42 111,5 mm) 2 Pneuservis Vyvažovačka kol WBE Zaškolení obsluhy EW-P2 Vnejší elektronické ramínko Elektronická vyvažovačka kol s dotykovým barevným LCD displejem. Automatická detekce vyvažovacího programu Automatický start uzavřením krytu kola Nový měřicí systém, vyváženo do 6 vteřin Nové vnější měřicí ramínko Větší a hlubší odkládací přihrádky Pro vyvažování kol osobních a lehkých užitkových vozidel Nový ovládací pult s jednoznačně přiřazenými funkčními tlačítky a digitální indikací 9 programů pro osobní vozidla a 2 programy pro motocykly Včetně programu MATCH (ideální pozice pneumatiky vůči ráfku) a programu SPLIT (schování zaváží za paprsky kol) 2 elektronická snímací ramínka Pedálem ovládaná brzda Průměr ráfku 12 30" Šířka ráfku 1 21" Max. průměr kola mm Max. hmotnost kola 80 kg Vyvažovačka kol WBE 4230/WBE 4235 Vyvažovačka kol Kleště na závaží Kalibrace závaží Výrovnávací příruba se 3 kužely Vyvažovačka kol WBE Vyvažovačka kol WBE 4235 s pneumatickým upínáním Instalace a zaškolení obsluhy EW-P2 69

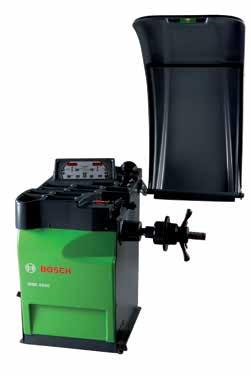

70 Vyvažovačky kol Vyvažovačky kol WBE 4430 S10 / WBE 4435 S10 Průměr ráfku 12 30" Šířka ráfku 1 21" Maximální průměr kola mm Maximální hmotnost kola 80 kg 2 Pneuservis Elektronická vyvažovačka kol s 19 TFT monitorem, LED přisvícením kola a laserovými paprsky pro jednodušší umísťování závaží. 11 vyvažovacích programů pro kola osobních vozidel, lehkých užitkových vozidel a motocyklů (včetně programu PAX a ALU). Jednoduše přestavitelné na upínání za šrouby kol či na motocyklovou přírubu. Nový měřicí systém, vyváženo do 6 vteřin Start-stop automatika včetně automatického odbrždění kola Ergonomická odkládací plocha na závaží a kužele Nové elektronické snímací rameno k získávání dat ráfků (odstup, šířka, průměr) Snadná a přesná montáž veškerých lepicích závaží prostřednictvím elektronického ramínka Easyfix s automatickou brzdou při dosažení místa nevývažku Jednoduché umísťování závaží na 9 hodin SPLIT program k přesnému umístění závaží za paprsky kol Integrovaný MATCH program Pedálem ovládaná elektronická brzda k fixaci hřídele při upínání kola nebo vyvažování Volitelné pneumatické upínání kola Vyvažovačka kol Kleště na závaží Kalibrační závaží Centrovací příruba se 3 kužely Vyvažovačka kol WBE 4430 S Vyvažovačka kol WBE 4435 S10 s pneumatickým upínáním Instalace a zaškolení obsluhy EW-P2 70

71 Montovačky pneumatik pro nákladní vozy Montovačka pneumatik pro nákladní vozidla TM TC MS 70 Hydraulický pohon montážních upínacích ramen Plynule regulovatelné upnutí Levý a pravý chod otáčení, regulovatelná rychlost otáčení Elektricky ovládaná montážní páka s otočným palcem Univerzální montážní rameno s otočnou přírubou a odklápěcími háky Všechny ovládací prvky umístěny na ovládacím sloupu Průměr ráfku 14 26" Průměr kola max mm Šířka kola max. 700 mm Elektrické připojení 3x 400 V Motor pohonu 1,5 kw Hydraulický motor 1,1 kw Rozměry (š x v x h): x x mm Montovačka 2 montážní páky Pomocné montážní kleště Navíc v dodávce: Ochranné krytky čelistí Montovačka pneumatik pro nákladní vozy TM TC MS 70 Instalace a zaškolení obsluhy TMTCMS70 EW-P3 2 Pneuservis Podobné jako na obrázku. Montovačka pneumatik pro nákladní vozidla TM TC MS 75 Pro ráfky o šířce 14 52, pro pneumatiky o průměru do mm a šířky 910 mm Hydraulicky poháněné zdvihací montážní rameno Plynule regulovatelný výkon Rotace hlavy dopředu a dozadu, 2 rychlosti otáčení Univerzální montážní rameno s otočnou přírubou a odklápěcími háky nastavitelnými na 2 délky Všechny ovládací prvky umístěny na ovládacím sloupu Průměr ráfku 14 52" Max. průměr kola mm Max. šířka kola 910 mm Max. hmotnost kola kg Max. odmačkávací síla 3,7 t Elektrické připojení 400 V (50 Hz) Max. rozměry (š x v x h): x x mm 2 montážní páky Pomocné montážní kleště Navíc v dodávce: Ochranné krytky čelistí Montovačka pneumatik pro nákladní vozidla TM TC MS 75 Zaškolení obsluhy Příslušenství Prodlužovací upínací nástavce na průměr ráfku až 56" TMTCMS75 EW-P Upínací ramena se mohou pohybovat v obou směrech ve 2 rychlostních stupních. 71

72 Montovačka a vyvažovačka kol pro nákladní vozy Montovačka pneumatik pro nákladní vozidla TCE 5320/TCE Pneuservis Montovačka pneumatik velkého formátu pro montáž a demontáž pneumatik autobusů, užitkových vozidel a zvláště stavebních a zemědělských vozidel. Veškeré pohyby zdvihového ramene, montážního lože a montážního ramene jsou ovládány mobilním ovládacím pultem. Hydraulický pohon pro zdvihové rameno, montážní lože a upínací přípravek umožňuje přesnou a komfortní práci. Čtyřmi upínacími rameny lze pohybovat v obou směrech otáčení a to dvěma rychlostmi. Nářadí u montážních ramen se vyměňuje manuálně. Technická data TCE 5320: Průměr ráfku 14 56" Max. průměr kola mm Max. šířka kola mm Max. hmotnost kola kg Max. odmačkávací síla 3,7 t TCE 5310 Podobně výkonné zařízení jako TCE 5320, avšak pro šířku kol do 910 mm a maximální hmotnost kol kg. Montovačka pneumatik pro nákladní vozidla TCE 5320 Montovačka pneumatik pro nákladní vozidla TCE 5310 Instalace a zaškolení obsluhy EW-P3 Model TCE 5310 Vyvažovačka kol WBE 5210 Univerzální vyvažovačka kol pro osobní a nákladní vozidla. Statické i dynamické vyvažování, 5 programů pro ALU kola osobních vozidel, 2 programy pro ALU kola nákladních vozidel Velmi dobře čitelný digitální displej Integrovaný pneumatický zvedák kol Lepení závaží za paprsky kol osobních vozidel Úzký a prostorově nenáročný design Funkce: Automatický proces měření Program MATCH (ideální pozice pneumatiky vůči ráfku) Dvojitý LED ukazatel Funkce Start/Stop Max. hmotnost kola 200 kg Průměr ráfku 10 26,5 Max. šířka ráfku 20 Max. průměr kola mm Vyvažovačka kol Hliníková měrka na kola Jednotka údržby vzduchu (odlučovač vody) Ochranný kryt kola Držák na upínací přírubu Pneumatický zvedák kol Vyvažovačka kol WBE Instalace a zaškolení obsluhy EW-P3 72

73 Montovačka a vyvažovačka kol pro nákladní vozy Montovačka pneumatik pro nákladní vozy MRL TC LC588S Průměr ráfku 14 26" Max. průměr kola mm Max. šířka ráfků 760 mm Provozní tlak 150 bar Síla odrážení kg Elektrické připojení 380 V/Ph 50 Hz Výkon motoru 1,8 kw Hladina hluku <75 db Hmotnost 739 kg Montovačka pneumatik Ochranné krytky čelistí Montážní kleště Manometr Montážní páka Montovačka pneumatik pro nákladní vozy MRL TC LC588S Instalace a zaškolení obsluhy MRLTCLC588S EW-P3 2 Pneuservis Manuální vyvažovačka pro nákladní a osobní vozy MRL WB GT 12-EU Bezmotorová vyvažovačka kol nákladních a osobních vozidel vhodná pro vyvažování kol nákladních, osobních, lehkých užitkových vozidel, autobusů a zemědělských strojů. Ruční pohon, digitální ukazatel nevývažku, subtilní konstrukce, nízká spotřeba energie, vhodná pro mobilní použití. Max. šířka kola mm Průměr ráfku 13 24" Šířka ráfku 4 13" Průměr hřídele 40 mm Max. hmotnost kola 200 kg Doba měření 24 s Vyrovnávací nepřesnost ±1 g Hmotnost 162 kg Sada kuželů 44/74, 72/131, 122/174, 170/235, 275/284 mm Rychloupínací matice, měřící šablony, kleště na závaží Integrovaný manuální zvedák kola Manuální vyvažovačka pro nákladní a osobní vozy MRL WB GT 12-EU Instalace a zaškolení obsluhy MRLWBGT12EU EW-P2 73

74 Příslušenství pro pneuservisy Gaither s Bead Saver Systém Patentovaný systém Bead Saver Systém montáže bezdušových pneumatik nákladních vozidel, který se brzy stane standardem při výměně LKW pneumatik. Na základě jednoduchého principu páky funguje Bead Saver System jako montovačka pneumatik za mnohem nižší pořizovací náklady s kratší dobou montáže a s menší pracovní námahou. Je to nejbezpečnější, nejrychlejší a nejjednodušší způsob,jak namontovat nebo demontovat bezdušové pneumatiky nákladních vozidel s garancí nepoškozené patky pneumatiky. Včetně 1 galonu (4 litry) Super Slick EM a dávkovací lahve. Gaither s Bead Saver Systém 12880E 2 Pneuservis Mobilní montovačka pneumatik Mobilní ruční montovačka pro snadnou montáž a demontáž všech pneumatik osobních, terénních, lehkých užitkových vozidel. Lze tak montovat ocelová a hliníková kola bez elektrického proudu a stlačeného vzduchu. Montovačka se dodává včetně sady pomocných montážních přípravků. Video s použitím na dotaz. Včetně setu nářadí Mobilní montovačka pneumatik Montážní adaptér (na montážní zařízení 12770) pro pneumatiky motocyklů, skútrů, čtyřkolek atd. Určený pro pneumatiky o velikosti 5 22". Montážní adaptér 12770ADAPTOR Vyvažovací zařízení Wheel Balancer Vyvažovací zařízení sloužící ke statickému vyvažování (kyvadlový pohyb) motocyklových kol a ráfků. Vhodné pro šířku ráfku max. 320 mm. Díky kuželovým objímkám má zařízení univerzální použití. Vhodné pro průměry nápravových hřídelí od 10 do 25 mm. Obě kuželové objímky lze aretovat na ocelové hřídeli pomocí kolíkových šroubů. Precizní kuličková ložiska umožňují kyvadlový pohyb s minimálním třením, čímž dochází k preciznímu vyvážení kola. V ocelových podpěrách jsou upevněny měřicí kolíky, s jejichž pomocí lze posuzovat radiální házení a boční házení kol. Kolík rovněž slouží pro centrování. Integrovaný otvor na vodu v podložné desce zajišťuje bezepčné vertikální postavení. Zařízení je rozložitelné, disponuje malými rozměry, nízkou hmotností a je stále připraveno k rychlému použití. Vyvažovací zařízení Wheel Balancer 7WB01 74

75 Příslušenství pro pneuservisy Prořezávač dezénů pneumatik Moderní transformátor s ochranou proti přehřátí, vhodný pro non-stop bezpečné a rychlé prořezávaní dezénů pneumatik Flexibilní propojovací kabel Ergonomická rukojeť řezacího nástroje Lepší odolnost transformátoru vůči vlhkosti a vodě, regulace teploty pomocí otočného přepínače Výměnné pracovní nože Kompatibilní se zařízením RILLCUT Certifikace TÜV a CE Prořezávač dezénů pneumatik Příslušenství náhradní nože pro RILLFIT SIX Sada čelistí pro řeznou hlavici Set drážkovačů (2ks) pro řeznou hlavici Nůž s rovnou spodní hranou W1, 3 mm šířka záběru, 20 ks Nůž s rovnou spodní hranou W2, 5 mm šířka záběru, 20 ks Nůž s rovnou spodní hranou W3, 7 mm šířka záběru, 20 ks Nůž s rovnou spodní hranou W4, 9 mm šířka záběru, 20 ks Nůž s rovnou spodní hranou W5, 11 mm šířka záběru, 20 ks Nůž s rovnou spodní hranou W6, 23 mm šířka záběru, 10 ks Nůž s oblou spodní hranou R 1, šířka 3 mm, 20 ks Nůž s oblou spodní hranou R 1, šířka 5 mm, 20 ks Nůž s oblou spodní hranou R 1, šířka 6 mm, 20 ks Nůž s oblou spodní hranou R 1, šířka 8 mm, 20 ks Nůž s oblou spodní hranou R 1, šířka 10 mm, 20 ks Pneuservis Digitální měřič tlaku v pneumatikách 7RDP01 Měřicí rozsah od 0 do 9,99 bar, možnost volit mezi jednotkami tlaku bar, kpa nebo psi. Včetně podsvíceného displeje. Digitální měřič tlaku v pneumatikách 7RDP01 7RDP01 Digitální měřič hloubky dezénu S velkým LCD displejem, stupnice v jednotkách mm nebo palcích. Vhodné pro měření dezénu pneumatik, tloušťky brzdového obložení atd. Digitální měřič hloubky dezénu 7DP01 75

76 Příslušenství pro pneuservisy Ruční pneuhustič necejchované provedení Pracovní tlak 0 10 bar Provozní teplota -10 C do 60 C Připojovací konektor pro spojky (DN 7,2) Ruční pneuhustič necejchované provedení, s pákovou koncovkou, otočná hadice Ruční pneuhustič necejchované provedení, s přímou koncovkou Pneuservis Ruční pneuhustič euroair se schválením EU Kvalitní pneuhustič pro profesionální použití v pneuservisech nebo čerpacích stanicích. Vhodný k plnění, upouštění a kontrole. Manometr o průměru 80 mm, měřicí rozsah 0 12 bar. Ruční pneuhustič euroair se schválením EU, s pákovou koncovkou, cejchovaný Ruční pneuhustič euroair se schválením EU, s přímou koncovkou, cejchovaný Ruční pneuhustič euroair se schválením EU, s prodlouženou koncovkou, cejchovaný Hadice o délce 500 mm s pákovou koncovkou a Hadice o délce 500 mm s přímou koncovkou Hadice o délce 500 mm s prodlouženou koncovkou B Ruční pneuhustič Pneurex s pákovou koncovkou Vysoce výkonný cejchovaný ruční pneuhustič, vhodný pro čerpací stanice, garáže a servisy. Manometr o průměru 80 mm s ochranným gumovým krytem. Hadice o délce 500 mm s pákovou koncovkou, hmotnost 1 kg. Pracovní tlak 0 12 bar (0 170 psi), včetně cejchování Ruční pneuhustič Pneurex s pákovou koncovkou Ruční pneuhustič Pneurex s prodlouženou koncovkou Hadice s pákovou koncovkou Digitální ruční pneuhustič Accura 1 Ideální pro rychlé a spolehlivé huštění pneumatik u osobních a lehký nákladních vozidel. Jednoduché provedení, lehká obsluha a jasně zřetelný displej šetří váš čas. Úspora nákladů díky vysoké rychlosti huštění a upouštění. Cejchovaný. Rychlost huštění max. 910 l/min Pracovní tlak 0 12 bar Přesnost měření 0,01 bar Maximální vstupní tlak 14 bar Délka hadice 1,8 m Digitální ruční pneuhustič Accura 1 DAC1C08 76

77 Příslušenství pro pneuservisy Přenosný pneuhustič TM TSA Airquick Přenosný cejchovaný pneuhustič s integrovanou tlakovou nádobou (EWG-schválený typ D ) pro mobilní použití na čerpacích stanicích nebo v autoservisech. Součástí dodávky je ventil pro automatické plnění vnitřní nádoby. Hustící koncovka je vhodná pro osobní a nákladní vozidla, motocykly a horská kola. Velmi snadné ovládání huštění pomocí dvou mosazných tlačítek plus a mínus. Plnící ventil Manometr sledující přetlak uložený v pouzdře z ušlechtilé oceli Plastová vnější konstrukce odolná vůči UV záření Ocelová nosná trubice Jednoduchá, bezproblémová obsluha jednou rukou díky robustní hliníkové rukojeti Ventil na vypouštění kondenzátu Masivní kovový držák Dvoustranná zalomená koncovka ventilu Potažená tlaková nádoba Manometr o průměru 160 mm 0 10 bar/140 psi Tlaková nádoba s max. obsahem vzduchu 95 l při max. tlaku 16 bar Hmotnost 7,1 kg Cejchovaný Přenosný pneuhustič TM TSA Airquick TMTSAAIRQUICK Výměnný plnicí ventil (G ½), vertikální Hadice s rukojetí a prodlouženým nástavcem 350/161 Hadice kompletní, mm 350/72 Prodloužená koncovka, zalomená 350/120 2 Pneuservis Díky patentovanému RAR vypouštěcímu ventilu má Bazooka oproti běžným tlakovým dělům o 70 % menší objem tlakové nádoby při zachování stejného výkonu. Patentovaný vypouštěcí ventil Venturiho dvojitá trubice TÜV certifikát Vysokopevnostní ocel Kompaktní rozměry Ochrana sluchu a ochranné brýle součástí dodávky Závěsné ramínko (nástavec na rychlospojku není součástí dodávky) Technická data BB 06 L: Technická data BB 09 L: Pro motocykly, os. a lehké užit. vozy Pro motocykly, os. a užit. vozy Objem 6 l Objem 9 l Tlak 10 bar Tlak 10 bar Hmotnost 5,5 kg Hmotnost 6,5 kg Technická data BB 12 L: Technická data GB 38 L: Pro užitkové vozy a zeměděl. stroje Pro stavební a zeměděl. stroje Objem 12 l, trubice 2 Objem 38 l, Jet trubice 2 Tlak 10 bar Tlak 10 bar Hmotnost 11 kg Hmotnost 11,6 kg Tlaková děla Bazooka Tlakové dělo Bazooka BB06L Tlakové dělo Bazooka BB09L Tlakové dělo Bazooka BB12L Tlakové dělo Bazooka GB38L Automatik Stojan na Bazooku BB06L BB09L BB12L GB38L BBH01 77

78 Příslušenství pro pneuservisy Digitální pneuhustič TM TSA PCLD 12 2 Pneuservis Funkce nastavení tlaku pro optimální dosazení plochy patky pneumatiky Čištění dusíkem před huštěním Akustický a optický signál pro konec huštění Automatický start huštění Zapamatování si posledního nastavení Cejchovaný 7,6 m hustící hadice s pákovým konektorem Přesnost do ±0,5 % Max. vstupní tlak 15 bar Max. tlak huštění 10 bar Elektrické připojení 230 V/50 Hz Přehled doby huštění: 195/65 R 15 při 12 bar 0 2 bar 25 s 0 2 bar s 1,5 bar Nastavení tlaku 76 s 0 4 bar 42 s Přehled doby huštění 12,5/80-15,3 při 12 bar 0 5,5 bar s ventilem 185 s 0 5,5 bar bez ventilu 59 s Přehled doby huštění 285/70 R 19,5 při 12 bar 0 8 bar s ventilem 130 s 0 8 bar bez ventilu 72 s Digitální pneuhustič TM TSA PCLD 12 TMTSAPCLD12 Elektronický pneuhustič Accura Qube Úspora času díky automatickému huštění pneumatik s nastavitelným tlakem v pneumatikách Funkce čištění dusíkem a nastavení tlaku Vysoká přesnost, především u vozidel se systémem kontroly tlaku pneumatik Jednoduchá obsluha s dotykovým displejem Přednastavený tlak v pneumatikách Přehledné zobrazení pro jednodušší obsluhu Prostorově úsporné provedení Keramický senzor - přesnost do ±0,5 % 3 moduly: - Modul 1 huštění/upouštění - Modul 2 nastavený tlak - Modul 3 čištění dusíkem Přesnost do ± 0,5% Přesnost 0,1 bar Max. vstupní tlak 15 bar Max. tlak huštění 10 bar Okolní teplota od -20 do 70 C Rozměry (š x h x d): 150 x 150 x 192 mm Hmotnost 2,3 kg Hustící hadice 5 m (včetně koncovky) Elektronický pneuhustič Accura Qube QUBE2 78

79 Příslušenství pro pneuservisy Myčka kol TM TSA RWM EDITION Doba mycích programů: 30s Proplachovací program 2min ECO program 2min 50s Normální program 3min 40s SUPER program Průměr kola mm Šířka kola mm Max. hmotnost jednoho kola 70 kg Postřik 3x tryska Tlak postřiku max. 140 barů Přívodní teplota max. 50 C Elektrické připojení 400 V, 3 fáze Hlavní pohon 0,55 kw Rozvod Moeller SPS Čisticí pumpa 92 W Rozměry (v x d x h): 710 x 850 x mm Hmotnost cca 185 kg Hladina hluku cca 74 db (A) (EN ) 2 Pneuservis Obr. 1 Úspora místa, inovativní technologie Rychlá návratnost nákladů pro malé a střední podniky Schopnost pojmout kola o max. průměru 800 mm a šířce 350 mm Vhodný pro mytí prakticky všech typů ráfků/kol také pro uzavřené, vysoce leštěné ráfky a chromové ráfky Nehrozí poškození ráfku mechanickými komponenty Stálé čistění prakticky beze zbytků Neustále v pohotovosti, není nutné před každým cyklem měnit vodu Kombinace osvědčené mycí metody pomocí vysokého tlaku a chemického prostředku Automatický proces neutralizace vody 4 přednastavené mycí programy Lze rozšířit o praktický pracovní stůl s plastovými kolečky Není modulárně rozšiřitelný Vysokotlaké čerpadlo Neutralizační jednotka Kabel s koncovkou Požadavky na montáž zařízení: Přípojka vody ¾, max. 3 m od zařízení Připojení na odpadní vodu Elektrické připojení 400 V / 3 fáze Myčka kol TM TSA RWM EDITION TMTSARWMEDITION Doplňkové služby Instalace a zaškolení obsluhy EW-P3 Obr. Pracovní stůl se 2 plastovými kolečky (dodatečné vybavení ke starším typům myček) Čistič ráfků DeepForce NO1 v 25l nádobě Neutralizační prostředek, 32kg nádoba Ponorné čerpadlo pro odpadní vody se splaškovým zásobníkem

80 Myčky kol Myčka kol PowerWash TM TSA DHW 450 AC 2 Pneuservis Patentovaná čisticí metoda, doporučována předními výrobci pneumatik a automobilů. Proces mytí je naprosto bezpečný a neškodný, bez použití vysokotlakého mytí nebo chemického působení. Rychlé a důkladné mytí je zaručeno pouze prostřednictvím vody a granulátu. Včetně topného tělesa, extra vzduchové trysky a 2 vypouštěcích hadic. Šířka kola mm Průměr kola mm Max. hmotnost kola 35 kg Délka mycího programu 30, 60, 90, 120 sekund Nádrž na vodu 210 l Plastový granulát 20 kg Elektrické připojení V, 3 f, 50 Hz Přívod stlačeného vzduchu 8 12 bar Výkon čerpadla 5,5 kw Kapacita čerpadla 500 l/min Hmotnost bez vody 180 kg Myčka kol PowerWash TM TSA DHW 450 AC Instalace a zaškolení obsluhy Příslušenství TMTSADHW450AC EW-P2 Granulát 20 kg, pytel DH-R3230 Čisticí prostředek, kanystr 5 l DH-Bio-291 Neutralizační prostředek, nádoba 5 kg DH-R12076 Pojezd pro mycí stanici W450/W Myčka kol Monza NOVINKA! Optimalizovaná geometrie trysek, nové čerpadlo, kratší časy mytí, vynikající výsledky. Úspora 40 % energie při nahřívání vody Tepelně-izolační, odolná vodní nádrž z HPE Moderní Software (např. nastavitelná doba mytí, časované vytápění, atd) Funkce Autostart Šířka kola mm Průměr kola mm (33,8"), max. hmotnost kola 60 kg Objem nádrže 310 l Elektrické připojení 400 V, 3 fáze, 50 Hz, 16 A Tlak vzduchu 8 16 bar Motor čerpadla 5,5 kw Výkon motoru 500 l/min. Rozměry (š x h x v): x x mm Myčka kol Monza s ohřívačem Myčka kol Monza s integrovaným zvedákem kol Instalace a zaškolení obsluhy TMTSADWH10306AD1 TMTSADWH10306AD1L EW-P3 Příslušenství Zvedák kol Quicklift Granulát 20 kg, pytel Čisticí prostředek, kanystr 5 l Neutralizační prostředek, nádoba 5 kg DH DH-R3230 DH-BIO-291 DH-R12076 Na obrázku Monza Quicklift 80

81 Myčky kol Myčka kol Silverstone NOVINKA! Inovativní a ergonomická myčka kol s vynikajícími čistícími výsledky ve velmi krátkém čase. Navíc dynamické ostřikovací rameno pro efektivní mytí velkých hliníkových ráfků. Nový systém čerpadla pro kratší dobu mytí Úspora 40 % energie při nahřívání vody Tepelně-izolační, odolná vodní nádrž z HPE Moderní Software (např. nastavitelná doba mytí, časované vytápění atd. Funkce Autostart Šířka kola mm Průměr kola mm (33,8"), max. hmotnost kola 60 kg Objem nádrže 310 l Elektrické připojení 400 V, 3 fáze, 50 Hz, 16 A Tlak vzduchu 8 16 bar Motor čerpadla 5,5 kw Výkon motoru 500 l/min. Rozměry (š x h x v): x x mm Myčka kol Silverstone s ohřívačem Myčka kol Silverstone s integrovaným zvedákem Quicklift Instalace a zaškolení obsluhy TMTSADWH12308AD1 TMTSADWH12308AD1L EW-P3 2 Pneuservis Na obrázku Silverstone Qucklift Příslušenství Zvedák kol Quicklift Granulát 20 kg, pytel Čisticí prostředek, kanystr 5 l Neutralizační prostředek, nádoba 5 kg DH DH-R3230 DH-BIO-291 DH-R12076 Automatická mycí stanice Drester DHW-750 Plně automatická myčka kol pro všechny aplikace. Určena pro ty největší a nejtěžší typy pneumatik a ráfků. Vhodná také pro RFT a terénní pneumatiky. Šířka pneumatiky mm Průměr pneumatiky mm Max. hmotnost kola 45 kg Mycí programy 30, 60, 90, 120 s Obsah vody 300 l Plastový granulát 25 kg El. připojení V, 3 fáze, 50 Hz Požadovaný tlak vzduchu 8 16 bar Výkon motoru pumpy 5,5 kw Kapacita pumpy 500 l/min Hmotnost bez vody 350 kg, hmotnost 56 kg Automatická mycí stanice Drester DHW-750 Instalace a zaškolení obsluhy DHW-750 EW-P3 Příslušenství Dokovací jednotka (jeden vozík) Granulát 20 kg, pytel Čisticí prostředek, kanystr 5 l Topné těleso Neutralizační prostředek, nádoba 5 kg Integrované čištění vody, sada Oplachovací zařízení DH DH-R3230 DH-BIO-291 DH DH-R12076 DH DH

82 11,6" dotykový displej Procesor Intel Core i5 Včetně modulu KTS 540 Diagnostika Diagnostické zařízení KTS 940 Více informací k produktu naleznete na straně 85. Obj. č

83 Velký barevný displej TPMS diagnostické zařízení VT56-Set Více informací k produktu naleznete na straně 95. Obj. č OBD-II kabel Tiskárna protokolu Dokovací stanice Diagnostika

84 Diagnostika řídicích jednotek Diagnostika elektronických systémů KTS 530, 540, Diagnostika Univerzální použití pro osobní a užitková vozidla s diagnostickým OBD vedením, pro palubní sítě 14 V a 28 V. Komfortní a mobilní díky bezdrátovému Bluetooth přenosu u KTS 540 a KTS 570. Čtení paměti závad Mazání paměti závad Zobrazení skutečných hodnot snímačů a akčních členů Test akčních členů Základní nastavení Nulování servisních intervalů Kódování variant Komunikace s řídicími jednotkami s EOBD Tester KTS 530 Nejjednodušší řešení pro autoservisy vybavené počítačem. Systém CAS [plus] efektivní vyhledávání závad s počítačovou podporou, propojení s počítačem přes USB rozhraní, jednoduché připojení na diagnostickou zásuvku vozidla, integrovaný multimetr pro měření napětí, odporu a proudu. K přístroji je nutné dokoupit software ESI. Tester KTS 540 Základní vlastnosti stejné jako KTS 530, navíc možnost připojení PC pomocí bezdrátové technologie Bluetooth Standard Class1 s dosahem až 100 m. K přístroji je nutné dokoupit software ESI. Tester KTS 570 Základní vlastnosti stejné jako KTS 540, navíc integrovaný dvoukanálový multimetr pro měření napětí, odporu a proudu a dvoukanálový osciloskop (vzorkovací frekvence 10 MHz) pro měření napěťových a proudových signálů snímačů a akčních členů. K přístroji je nutné dokoupit software ESI. Rozsah dodávky KTS 540: KTS 540 Síťový zdroj Síťové připojovací vedení OBD výměnný adaptér Adaptérové vedení OBD 1,5 m Uni 4 adaptér Měřicí vedení Zkušební hrot Propojovací svorka USB vedení 3 m Bluetooth USB Přístroj KTS Přístroj KTS Přístroj KTS Instalace a zaškolení obsluhy EW-P2 Příslušenství ESI A, výbava vozidel a vstupní ESI pro další moduly, licence na 1 PC ESI SD/SIS, software pro kompletní diagnostiku el. systémů s KTS 5xx, včetně informačního systému SIS komplet, licence na 1 PC ESI SD, software pro kompletní diagnostiku el. systémů s KTS 5xx, licence na 1 PC 1987P P P

85 Diagnostika řídicích jednotek Diagnostické pakety KTS 940, KTS 970 a KTS 990 Základem všech diagnostických paketů je nová diagnostická ovládací jednotka DCU 220 (Diagnostic Control Unit) vyvinutá speciálně pro dílenské použití, odolné a robustní provedení. DCU 220 jako centrální PC pro diagnostiku v dílně Možné použít jako notebook nebo jako tablet Dva Li-Ion akumulátory 2x 24 Wh, vyměnitelné za provozu Indikace nabíjení přímo na akumulátoru Bluetooth bezdrátové spojení mezi DCU a diagnostickým modulem KTS Bluetooth 4.0 třídy 1 (integrovaný, vysoký výkon) Velký dotykový displej o velikosti 11.6, dobrá čitelnost i na slunci (800 nits), rozlišení x 768 pixelů Procesor Intel Core i5-4200u, 1.6 GHz / 2.3 GHz Operační systém Windows 7 Professional Ochranná třída IP 65 Hmotnost 2 kg KTS 940 Komfortní a mobilní díky bezdrátové komunikaci Bluetooth s dosahem až 100 m Univerzální použití pro osobní a užitková vozidla s diagnostickým OBD vedením Integrovaný multimetr pro měření napětí, odporu a proudu 1kanálový multimetr Diagnostický modul KTS 540 Diagnostický a ovládací tablet DCU 220 KTS 970 Komplexní diagnostika řídicích jednotek se špičkovou měřicí technikou Bezdrátová komunikace Bluetooth Integrovaný dvoukanálový multimetr pro měření napětí, odporu a proudu Integrovaný dvoukanálový osciloskop (vzorkovací frekvence 10 MHz) pro měření napěťových a proudových signálů snímačů a akčních členů Diagnostický modul KTS 570 Diagnostický a ovládací tablet DCU 220 Komunikační rozhraní: 2x USB3.0, 1 x USB2.0 RJ45 Ethernet Grafický výstup HDMI Externí DVD mechanika Výstup na sluchátka a mikrofon Diagnostický paket KTS Dílenský notebook DCU Instalace a zaškolení obsluhy EW-P2 3 Diagnostika Diagnostický paket KTS Instalace a zaškolení obsluhy EW-P2 KTS 990 Výhodná modulární sestava s bezdrátovým spojením k rychlé a flexibilní analýze vozidel Mobilní testovací systém pro diagnostiku elektrických komponentů vozidel Přibližně 30 přednastavených testů komponentů Generátor signálů k simulaci signálů senzorů Univerzální 2kanálový osciloskop (2x 40 MS/s) a 4kanálový režim (4x 1 MS/s) Široké spektrum testovacího příslušenství (v rozsahu dodávky FSA 500) Diagnostický modul KTS 540 Tester pro analýzu systémů vozidel FSA 500 Diagnostický a ovládací tablet DCU 220 Diagnostický paket KTS Instalace a zaškolení obsluhy EW-P2 85

86 Diagnostika řídicích jednotek Diagnostický paket KTS 900 Truck S KTS 900 Truck se softwarem ESI[tronic] pro Truck získávají servisy orientované na opravy nákladních vozidel k dispozici kompletní řešení pro diagnostiku užitkových a nákladních vozidel, autobusů a přívěsů. DCU 220 jako centrální PC pro diagnostiku v dílně Možné použít jako notebook nebo jako tablet Dva Li-Ion akumulátory 2x 24 Wh, vyměnitelné za provozu Indikace nabíjení přímo na akumulátoru Bluetooth bezdrátové spojení mezi DCU a diagnostickým modulem KTS Bluetooth 4.0 třídy 1 (integrovaný, vysoký výkon) Velký dotykový displej o velikosti 11.6", dobrá čitelnost i na slunci (800 nits), rozlišení x 768 pixelů Procesor Intel Core i5-4200u, 1.6GHz/2.3GHz Operační systém Windows 7 Professional Ochranná třída IP 65 Hmotnost 2 kg Komunikační rozhraní: 2x USB3.0, 1 x USB2.0 RJ45 Ethernet Grafický výstup HDMI Externí DVD mechanika Výstup na sluchátka a mikrofon Diagnostický modul KTS Truck Diagnostický a ovládací tablet DCU 220 Diagnostický paket KTS 900 Truck Instalace a zaškolení obsluhy EW-P2 3 Diagnostika Příslušenství ESI[tronic] pro kompletní diagnostiku nákladních vozidel (standardní předplatné ABO) 1987P12400 Kabelová sada pro nákladní vozidla Kabelová sada pro návěsy Kabelová sada pro autobusy Diagnostika elektronických systémů KTS Truck Modul KTS Truck je ideálním základem pro servis a diagnostiku nákladních vozidel pro ty dílny, které již využívají vlastní dílenský počítač. KTS Truck určený pro diagnostiku užitkových a nákladních vozidel, přívěsů a autobusů Připojitelný a kompatibilní s DCU 130 Integrovaná bezdrátová komunikace Bluetooth s dosahem až 100 m Přes rozhraní USB lze KTS Truck připojit k běžným počítačům a notebookům Podpora operačních systémů Windows XP, Windows Vista a Windows 7 Robustní provedení KTS Truck OBD Diagnostické vedení 0,9 m USB vedení Bluetooth Univerzální adaptérová sada Kufr Diagnostika elektronických systémů KTS Truck Instalace a zaškolení obsluhy Příslušenství ESI[tronic] pro kompletní diagnostiku nákladních vozidel (standardní předplatné ABO) EW-P2 1987P12400 Kabelová sada pro nákladní vozidla Kabelová sada pro návěsy Kabelová sada pro autobusy

87 Diagnostika řídicích jednotek Elektronický informační systém ESI[tronic] 2.0 Diagnostika a oprava vozidla Modul Popis A Základní aplikace včetně výbavy vozidel P SD Diagnostika řídicích jednotek P SIS Návody pro vyhledávání závad P SD/SIS Diagnostika řídicích jednotek/návody pro vyhledávání závad P P Schémata zapojení el. soustavy P M Mechanické hodnoty P TSB Technické servisní informace P SD Bike Diagnostika řídicích jednotek pro motocykly a skútry P SD Bike Upgrade - pro stávající zákazníky ESI SD Diagnostika řídicích jednotek pro motocykly a skútry P Truck Diagnostika řídicích jednotek, systémové informace, testovací hodnoty, plány údržby, katalog P Truck Upgrade - pro stávající zákazníky ESI SD Truck OTP - jednorázová licence (bez omezení platnosti, bez aktualizací) Sady náhradních dílů a montážní pokyny pro nákladní a užitková vozidla, přívěsy a autobusy Diagnostika řídicích jednotek, systémové informace, testovací hodnoty, plány údržby, katalog náhradních dílů a montážní pokyny pro nákladní a užitková vozidla, přívěsy a autobusy Diagnostika řídicích jednotek, systémové informace, testovací hodnoty, plány údržby, katalog náhradních dílů a montážní pokyny pro nákladní a užitková vozidla, přívěsy a autobusy P P Modul Popis Sada Servis (SD, M, TSB) Diagnostika řídicích jednotek, mechanické hodnoty, technické servisní informace P Sada Mechanik (SD, SIS, M, TSB) Diagnostika řídicích jednotek, návody pro vyhledávání závad, mechanické hodnoty, technické P Sada Elektrik (SD, SIS, P, TSB) Profisada (SD, SIS, M, P, TSB) Technické info-sada 1 (SIS, M, P, TSB) servisní informace Diagnostika řídicích jednotek, návody pro vyhledávání závad, schémata zapojení el. soustavy, technické servisní informace Diagnostika řídicích jednotek, návody pro vyhledávání závad, mechanické hodnoty, schémata zapojení el. soustavy, technické servisní informace Návody pro vyhledávání závad, mechanické hodnoty, schémata zapojení el. soustavy, technické servisní informace P P P Technické info-sada 2 (M, P, TSB) Mechanické hodnoty, schémata zapojení el. soustavy, technické servisní informace P Diagnostika Předepsané hodnoty vozidla a ostatní druhy informací Modul Popis CompacSoft AU - osobní vůz / moto-cd Předepsané hodnoty pro měření emisí - aktualizace 2x ročně P CompacSoft AU - motocykl - CD Předepsané hodnoty pro měření emisí - aktualizace 2x ročně P CompacSoft[plus] Software pro motortestery FSA 7xx P OBD Log OBD Log je inovativní přístroj od společnosti Texa pro diagnostiku vozidla za provozu. Jedná se o miniaturní čtečku EOBD protokolu, která dokáže navázat komunikaci se všemi osobními vozy nezávisle na výrobci (benzinové od Euro 3 a dieselové od Euro 4). Přístroj funguje tak, že se připojí do diagnostické zásuvky ve vozidle a ponechá se tam v průběhu celé jízdy, aby zaznamenal základní parametry chodu motoru a okamžik, kdy se projeví závada. Díky dostatečné vnitřní paměti se může OBD Log nechat zaznamenávat i několik dní. Barevná dioda indikuje, jestli se již do paměti zaznamenala závada. Po vyjmutí OBD Logu z vozidla a připojení přes kabel USB k PC se automaticky stáhnou zaznamenaná data a OBD Log je znovu připraven pro měření dalších vozidel. Změřená data lze v PC procházet minutu po minutě a sledovat, jaké okolnosti chodu motoru vedly k uložení závady do paměti závad řídicí jednotky vozidla. OBD Log zařízení pro vložení do 16pinové CARB zásuvky (nazývané také OBD) USB kabel pro připojení k PC Software IDC4 PC Suite dodávaný na CD OBD Log D

88 Diagnostika řídicích jednotek Diagnostika elektronických systémů NAVIGATOR TXTs/TXBs/TXC 3 Diagnostika Diagnostický software IDC4 je základem pro všechny diagnostické přístroje typu TEXA a rovněž pro diagnostiku elektronických systémů osobních vozidel, motocyklů, nákladních vozidel, přívěsů, zemědělských a stavebních strojů. ICD4 se velmi jednoduše ovládá a nabízí nepřekonatelné diagnostické pokrytí značek a modelů z více než možností v automobilovém průmyslu. Uživatel obdrží kompletní podporu při opravě vozidel díky komplexní technické dokumentaci se schématy zapojení, konstrukčními a systémovými schématy s rozsáhlými elektronickými a mechanickými údaji. Chyby se zobrazují ve formě jednoduchého textu a jsou přímo propojeny se specifickými pokyny pro opravu. Hlavní funkce IDC4: Čtení a mazání chybových hlášení, zobrazování popisu chybových kódů Sledování stavu parametrů včetně grafického záznamu Provádění nastavení a kódování Automatické a extrémně rychlé skenování všech známých řídicích jednotek Zjednodušená identifikace vozidla podle kódu motoru nebo VIN kódu Bluetooth bezdrátové propojení s diagnostickým rozhraním Rozšíření o měřicí techniku (osciloskop a signální generátor) Automatická aktualizace, snadnější přístup k TEXA databázi "vyřešené závady" díky funkci Google hledání Nový komunikační protokol PASS-THRU dle specifikace SAE J2534 Vyšší výkon díky novému procesoru CORTEX M3 Multiznačková diagnostika, komunikace s evropskými i asijskými vozidly (např. VW, Škoda, Peugeot, Citroën, Renault, Fiat, Mercedes-Benz, BMW, Opel, Daewoo, Hyundai, Kia, Mazda, Nissan a další) Ovládání pomocí běžného PC (WIN 7, 8, 10) nebo PDA Propojení s PC pomocí bezdrátové technologie Bluetooth nebo USB kabelem Volitelný diagnostický software IDC4 PLUS včetně základních technických parametrů a schémat Hlavní funkce NAVIGATOR TXTs: Automatické nastavování komunikačních pinů v diagnostické zásuvce Komunikace i s moderními typy sběrnic CAN Čtení a mazání paměti závad Sledování stavu parametrů včetně grafického záznamu (např. otáčky, teplota, tlak paliva, tlak přeplňování, nasávané množství vzduchu atd.) Ovládání akčních členů (např. relé, elektromagnety, ventilátory atd.) Mazání servisního intervalu, nastavení škrticí klapky, kódování klíčů zapalování atd. NAVIGATOR TXTs s 16pinovou OBD zásuvkou USB kabel Bluetooth adaptér Software IDC4E LIGHT Kufr NAVIGATOR TXTs CAR včetně 16pinové OBD zásuvky NAVIGATOR TXTs TRUCK včetně 16pinové OBD zásuvky NAVIGATOR TXBs BIKE včetně 16pinové OBD zásuvky Instalace a zaškolení obsluhy D07210 D07220 D10530 EW-P2 Rozšíření softwarových licencí Rozšíření licence o osobní vozy IDC4E CAR LIGHT Rozšíření licence o osobní vozy IDC4E CAR PLUS Rozšíření licence o nákladní vozy IDC4E TRUCK PLUS Rozšíření licence o zemědělské stroje IDC4E AGRI Rozšíření licence o motocykly IDC4E BIKE PLUS Rozšíření licence o sportovní vozy IDC4E SUPERCAR (jednorázový poplatek) P0781D P07812 P07821 P07871 P07831 AGU001 Bezdrátová diagnostika elektronických systémů NAVIGATOR TXC Stejné parametry a funkce jako zařízení NAVIGATOR TXTs, avšak se zařízením NAVIGATOR TXC lze diagnostikovat pouze osobní vozidla s diagnostickou zásuvkou OBD (vozidla od roku výroby 2000). NAVIGATOR TXC CAR včetně 16pinové OBD zásuvky Instalace a zaškolení obsluhy D09211 EW-P2 88

89 Diagnostika řídicích jednotek Diagnostické paket AXONE S TPS Multiznačkové diagnostické zařízení se systémovým rozšířením pro kopírování a programování TPMS senzorů. S pomocí diagnostického rozhraní EOBD lze zjistit nejen relevantní chyby a parametry, ale rovněž lze provádět příslušná nastavení a kódování. Díky bezplatné konfiguraci FAST FIT lze provádět práce v oblasti podvozku, brzd, řízení, přístrojového vybavení, baterie a osvětlení. Kromě toho lze provádět potvrzení či resetování informací o údržbě. Možností je rovněž rozšíření diagnostického rozsahu na kompletní diagnostické provedení. Komunikace s diagnostickým rozhraním probíhá pomocí bezdrátového připojení Bluetooth. Mobilní multiznačkové diagnostické zařízení s 5" dotykovým displejem Bezdrátové připojení díky integrovanému Bluetooth a WLAN modulu TPS rozšíření pro čtení, kopírování a programování TPMS senzorů Multiznačkový diagnostický software "IDC4a FAST FIT pro servisní práce na vozidle Nastavení podvozku Výměna brzdového obložení Nastavení snímače úhlu natočení volantu Resetování údržby Změna jazyka na palubní desce Zpracování baterií vozidel Nastavení xenonových světlometů Možnost rozšíření na plnohodnotnou diagnostiku vozidel Diagnostický paket AXONE S TPS AXONE S Software IDC4a TPS Software IDC4a FAST FIT NAVIGATOR Nano S TPS-KEY Diagnostický paket AXONE S TPS Instalace a zaškolení obsluhy Z11011 EW-P2 3 Diagnostika Diagnostický paket AXONE 4 Mini a NAVIGATOR Nano S Diagnostický paket AXONE 4 Mini a NAVIGATOR Nano S Axone 4 Mini je skvělý diagnostický nástroj pro mobilní dílenské použití. Bluetooth a Wi-Fi pro bezdrátovou komunikaci s vozidlem prostřednictvím diagnostického rozhraní NAVIGATOR Nano S. Moderní přenosný komunikační nástroj Lehký, tichý a voděodolný přístroj Nadstandardní pokrytí evropských a asijských vozidel Určen pro komunikaci s diagnostickým zařízením NAVIGATOR Nano S Bezdrátové propojení prostřednictvím technologií Wi-Fi a Bluetooth Ovládání pomocí barevného dotykového displeje Nevyžaduje externí napájení, integrovaný lithiový akumulátor 7" dotykový displej Rozlišení displeje x 800 SD karta 16 GB Integrovaný akumulátor mah Li-Ion Hmotnost 560 g AXONE 4 Mini CAR s dotykovým displejem, Wi-Fi a Bluetooth modulem, lithiovou baterií a příručkou NAVIGATOR Nano S diagnostické rozhraní, funkce PassThru, možnost bezkabelového připojení EOBD vozidel Diagnostický software IDC4 PM CAR TEXPACK CAR aktualizace softwaru na jeden rok zdarma Diagnostický paket AXONE 4 Mini a NAVIGATOR Nano S Instalace a zaškolení obsluhy D10111 EW-P2 89

90 Diagnostika řídicích jednotek Diagnostická zařízení AXONE 4 CAR a NAVIGATOR Nano S Moderní přenosný komunikační tablet, který nahrazuje klasické PC Lehký, tichý a voděodolný přístroj bez pohyblivých mechanických částí Pro komunikaci s vozidlem nutný komunikační modul NAVIGATOR Nano S (nezbytné příslušenství) Předinstalovaný komunikační software IDC4 PREMIUM CAR včetně licence SUPERCAR Možnost rozšíření na diagnostiku nákladních vozidel, motocyklů nebo zemědělských strojů Bezdrátové propojení prostřednictvím technologií Wi-Fi a Bluetooth Ovládání pomocí barevného dotykového displeje Nevyžaduje externí napájení, integrovaný lithiový akumulátor Včetně mini dokovací stanice se 2 USB porty a ethernetovým připojením Operační systém Windows Embedded Dotykový displej o velikosti 9,7" Rozlišení obrazovky x 728 Vertikální i horizontální použití Procesor Intel Atom Operační paměť 2 GB RAM Velikost pevného disku 32 GB Rozměry (v x š x h): 240 x 180 x 45 mm Hmotnost g Axone 4 Mini dokovací stanice Předinstalovaný software IDC4 PREMIUM CAR + SUPERCAR Napájecí kabel 3 Diagnostika Diagnostický ovládací tablet AXONE 4 Komunikační modul NAVIGATOR Nano S Instalace a zaškolení obsluhy Příslušenství Z06010 D08661 EW-P2 Dokovací stanice s uchycením za volant Velká dokovací stanice S102A0 S095A0 Přenosný kufr Diagnostické zařízení Nano Diag Kompletní multiznačkové diagnostické zařízení s minimálními rozměry vhodné pro diagnostiku elektronických systémů osobních vozidel s diagnostickou zásuvkou OBD Propojení s PC pomocí bezdrátové technologie Bluetooth Skvělé pokrytí evropských a asijských vozidel díky softwaru IDC4 BASIC Funkce resetování servisních intervalů, vyčtení a mazání chybových hlášení, parametry, celkový sken, konfigurace a nastavení Spotřeba el. energie max. 0,2 A Bluetooth komunikace s dosahem 30 m Rozměry: 70 x 48 x 24 mm Hmotnost 32 g Volitelné softwarové rozšíření IDC4E CAR PLUS s rozsahem funkcí Mechanická data Hodnoty geometrií vozidel Požadované momenty při výměně rozvodů Servisní intervaly Elektrická schémata Identifikace pojistek Hodnoty klimatizace a další Zařízení Nano Diag Diagnostický software IDC4 CAR Basic (volitelně rozšířitelný na IDC4E CAR PLUS) Diagnostické zařízení Nano Diag Rozšíření softwaru IDC4E CAR PLUS Instalace a zaškolení obsluhy D06410 P07811 EW-P2 90

91 Diagnostika řídicích jednotek Diagnostické zařízení mega macs PC Nový a kompletně přepracovaný diagnostický software mega macs PC v českém jazyce poskytuje servisům maximální výkon bez nutnosti investovat do dalších přístrojů. Mega macs PC umí číst a mazat kódy závad, grafické zobrazování parametrů, testy akčních členů, základní nastavení, kódování, resetování servisních intervalů a automatické ukládání všech dat o vozidle. Ve spojení s licencí Data Plus rozšíříte výkonové spektrum přístroje mega macs PC a budete mít přístup k tisícům technických dat a informací. Máte pak k dispozici přímo na svém laptopu, tabletu nebo počítači užitečné nápovědy k součástkám, inspekční data, data k ozubeným řemenům, technická data, schémata zapojení, pojistky, hodnoty kontrol součástí systémů, pracovní hodnoty, svolávací akce automobilek a mnoho dalšího. Komunikační modul PC USB kabel Bluetooth adaptér USB disk s instalačním softwarem Diagnostické zařízení mega macs PC 8PD Softwarová licence pro mega macs PC - plná verze 8PY Instalace a zaškolení obsluhy EW-P2 Diagnostika 3 Diagnostické zařízení mega macs 56 Diagnostika mega macs 56 je ideálním řešením pro všechny multibrandové servisy, které nechtějí přistoupit na kompromis v množství nabízených funkcí či komfortu obsluhy. Autoservisy mají plný přístup ke koncepci oprav v reálném čase, se všemi relevantními daty a cennou pomocí jak ze strany systému samotného, tak ze strany profesionálů v technickém call centru. Funkce: čtení a mazání kódů závad, grafické zobrazování parametrů, testy akčních členů, základní nastavení, kódování, resetování servisních intervalů a automatické ukládání všech dat o vozidle. Displej 10,4" (1 024 x 768 XGA) Operační systém Linux, 800 Mhz ARM-CPU, 512 MB SDRAM Rozhraní USB, WLAN, Bluetooth Slot pro modul multimetru Dokovací stanice Rozměry (d x š x v): 310 x 265 x 100 mm Hmotnost g včetně akumulátoru Pracovní teplota 0 45 C Dobíjecí napětí 12,5 8 V Napájecí napětí V mega macs 56 včetně akumulátoru Bezdrátový komunikační modul VCI Napájecí a síťový kabel Bluetooth adapter pro bezdrátovou komunikaci s PC USB kabel Diagnostické zařízení mega macs 56 8PD Měřicí modul MT 56 včetně příslušenství 8PZ Instalace a zaškolení obsluhy EW-P2 91

92 Diagnostika řídicích jednotek Diagnostické zařízení mega macs 42 SE 3 Diagnostika Technická data Nový mega macs 42 SE je mobilní, výkonný diagnosticky přistroj, jehož obsluhu lehce zvládne každý mechanik bez náročného školení. Bezdrátová komunikace, jednoznačná identifikace vozidla podle VIN kódu a díky výměnnému akumulátoru nepřerušena práce - to vše přispívá k tomu, abyste byli rychlejší a aby opravy byly ještě výnosnější. Pomocí mega macs 42 SE ovládáte pouze několika tlačítky všechny důležité diagnostické funkce pro každodenní práci v dílně bez kompromisů. Funkce číst a mazat chybové kódy, testovat akční členy, kódovat Kompaktní balení, nízká hmotnost Barevný displej Intuitivní menu Bezdrátová komunikace s vozidlem Dlouhá výdrž výměnného akumulátoru Kapacita akumulátoru mah LCD-TFT barevný displej o velikosti 3,5" Rozměry (v x š x h): 47 x 110 x 202 mm Hmotnost 480 g Modul mega macs 42 SE USB kabel Bluetooth adaptér Napájecí kabel Diagnostické zařízení mega macs 42 SE 8PD Dokovací stanice pro mega macs 42 SE 8PZ Instalace a zaškolení obsluhy EW-P2 Kalibrační zařízení CSC-Tool Profesionální multibrandový systém pro kalibraci nejrůznějších asistenčních systémů pro řidiče. Díky obvyklému promyšlenému řešení od Hella Gutmann Solutions je CSC-Tool dostupný v modulovém systému a proto ho lze zcela individuálně rozšiřovat a přizpůsobovat různým potřebám dílenských a servisních provozoven. Kompatibilní s diagnostickými přístroji mega macs Vhodné pro vozidla VAG, Seat, Škoda, Mercedes-Benz a další. Možnost seřízení pro různé kamerové a radarové systémy (např.: multikolizní brzda, automatické řízení vzdálenosti, asistent pro udržovaní vozu v jízdním pruhu, automatický systém podpory, parkování, rozpoznávání dopravních značek apod.) Není potřebné zařízení na měření geometrie náprav Jednoduchá obsluha Základní kalibrační přípravek Měřící hlavy se dvěma upínáky za kolo Kalibrační tabule Určená pro výrobce vozidel: - VAG - SEAT - Škoda - Mercedes-Benz - Volitelně další značky Kalibrační zařízení CSC-Tool 8PD Instalace a zaškolení obsluhy EW-P2 92

93 Diagnostika řídicích jednotek Diagnostika elektronických systémů SuperVAG... Diagnostický přístroj pro vozy koncernu VW (Audi, Seat, Škoda, Volkswagen) a PSA (Citroën, Peugeot) vybavené elektronickými řídicími jednotkami vstřikování paliva, ABS, automatické převodovky, airbagu. Přístroj je určen pro použití s běžným počítačem (PC nebo notebookem s operačním systém Windows XP, Vista, 7, 8, 8.1). Přístrojem lze provádět například čtení chybových hlášení, měření skutečných hodnot, test výstupů řídicí jednotky, login, kódování a další. Komunikační software obsahuje obsáhlou nápovědu pro použití a nastavení vozidla. Přístroj umožňuje i diagnostiku pomocí protokolu OBD II na všech vozidlech podporující tuto normu. Zařízení lze volitelně rozšířit o aplikace, které umožní například práci s paměťmi EEPROM bez jejich demontáže (využití pro čtení tajných čísel klíčů), zpětné uvedení ř. j. airbagu do provozu, úpravu čítače ujetých kilometrů, chiptuning na vozidlech s řídicími jednotkami Bosch a Siemens (VW, PSA, Renault, Fiat, Kia, Hyundai). Nový komunikační adaptér 7i: Integrovaný multiplex pro CAN-BUS a K-Line Integrovaný CAN-BUS pro lehké nákladní vozy Nové tělo přístroje s odpojitelným USB kabelem Nově umístěná LED indikace stavu na čelní straně zařízení Výhody diagnostického zařízení SuperVAG: Komunikace přes USB nebo Bluetooth (volitelně) Velké množství komfortních funkcí Snadné ovládání Přehledný grafický výstup, tisk protokolů Propracovaná nápověda Odolný plastový kufřík Komunikační USB adaptér 7i Návod k obsluze Instalační CD Základní modul DIAG Základní modul DIAG s Bluetooth rozhraním COMFORT VW rozšířená diagnostika vozidel koncernu VW COMFORT PSA rozšířená diagnostika vozidel koncernu PSA Instalace a zaškolení obsluhy DIAG DIAGBT COMFORT VW COMFORT PSA EW-P2 3 Diagnostika Příslušenství Licence TOOLBOX VIN-R 4, čtení tajného čísla Licence TOOLBOX AIRBAG, reaktivace řidicí jednotky airbagu Licence TOOLBOX SPEED 4, čtení a zápis EEPROM, čtení a úpravy čítače kilometrů Licence FLASH 2, čtení a zápis pamětí EEPROM USB adaptér 7i Bluetooth adaptér 7e Řádná aktualizace Aktualizace (při vynechání 1 a více řádných aktualizací) VIN-R4 AIRBAG SPEED4 FLASH MULTIPLEX UNIVERSAL CONTINUE RESTART 93

94 Diagnostika řídicích jednotek Diagnostika elektronických systémů Multi-Diag Access 2 Technická data Multiznačkový diagnostický systém pro diagnostiku elektronických řídicích jednotek vozidel Je určen pro diagnostiku vozidel vybavených OBD diagnostickým systémem. Pro diagnostiku starších vozidel lze využít univerzální adaptér, který je součástí dodávky. Komunikace s elektronikou řídicích jednotek osobních i dodávkových vozidel (Audi, Seat, Škoda, VW, Citroën, Peugeot, Renault, Fiat, Alfa Romeo, Lancia, Opel, Ford, BMW, Mercedes-Benz, Lada, Dacia a další) Možnost komunikace s vozidlem pomocí Bluetooth nebo kabelu Sada obsahuje plastový kufr, komunikační OBD kabel, Multi-Diag VCI, DVD se softwarem a roční aktualizaci Požadavky na PC: Windows 2000/XP/Vista/7 32/64 bit DVD mechanika HDD s volným prostorem 5 GB RAM 512 MB Volný RS232 nebo USB port Multi-Diag Access Multi-Diag Access 2 BT (bezdrátová komunikace Bluetooth ) Instalace a zaškolení obsluhy EW-P2 3 Diagnostika Osciloskop Multi-Diag Scope Dvoukanálový osciloskop s multimetrem Analyzátor záznamu Sestava je určená pro připojení k PC Sada obsahuje Multi-Diag Scope komunikační rozhraní, kabely pro připojení na vozidlo, kufr a software Vzorkovací frekvence (oba kanály) 10 MHz Šířka pásma min. 600 khz ( 3 db) Oddělení vstupů diferenciální vstupy Spouštěcí módy Auto/Trig/Single Střída 1 99 % Frekvence Hz Záznam signálů Automatické nastavení Měření záznamu pomocí kurzoru Multi-Diag Scope Pinová univerzální připojovací sada Proudový snímač 50 A Proudový snímač 500 A VN dotykový snímač Motortester Instalace a zaškolení obsluhy EW-P2 94

95 Diagnostická zařízení TPMS Přehledné menu přístroje s barevným displejem a ovládáním v češtině Programování univerzálních senzorů TPMS (Alligator, Huf, Schrader, Alcar) Aktivace (proces znovunaučení) originálních a univerzálních senzorů Komunikace s originálními a univerzálními senzory přes Bluetooth Komunikace s řídicí jednotkou prostřednictvím OBD-II Čtení a mazání chybových hlášení TPMS Databáze technických údajů (utahovací momenty, návody) TPMS diagnostické zařízení VT56-Set (Ateq) Dokovací stanice s integrovanou tiskárnou protokolů OBD-II kabel USB datový kabel Nabíječka Transportní kufřík TPMS diagnostické zařízení VT56-Set (Ateq) včetně dokovací stanice a tiskárny TPMS diagnostické zařízení VT56-Set (Ateq) Update softwaru (první rok je zdarma, update přes USB nebo SD kartu) Instalace a zaškolení obsluhy EW-P2 3 Diagnostika Programovací zařízení aktivních snímačů tlaku Zařízení se používá k nahrání příslušného identifikačního kódu do senzoru sens.it. Aplikace sens.it dokáže vygenerovat identifikační kód, poté je nutné senzor k vozidlu přizpůsobit. Je také možné zadat manuálně identifikační kód originálního senzoru a tím vytvořit takzvaný klon. Senzor se pak k vozidlu bude hlásit stejně, jako originální senzor. Ovládací software je k dispozici v českém jazyce. Prostřednictvím tohoto zařízení není možné komunikovat s vozidlem přes OBD ani se senzorem v pneumatice přes Bluetooth. Aktualizace softwaru je zdarma po připojení zařízení k internetu. Programovací zařízení PT1 Frekvence 315 und 434MHz Hmotnost 200 g Kabelové připojení USB Typ A, 1,8 m Rozměry (d x š x v): 105 x 105 x 25 mm Programovací zařízení model PT

96 Diagnostická zařízení TPMS TPMS diagnostické zařízení TPA 200 TPA 200 nabízí možnost spolehlivě přezkoušet čidla TPMS a programovat univerzální ventily TPMS. Funkce TPA 200: Aktivace čidel Schrader Aktivace/přezkoušeni čidel TPMS, včetně zobrazení informací z čidla TPMS (možnost uložení hodnot pro až 100 vozidel) Programovaní univerzálních čidel (čidla Schrader EZ, Alligator Sens.it a další) Klonování čidel TPMS (výměna zimních/letních sad kol) Bezdrátový přenos dat (Bluetooth ) Funkce programu TPA Startcenter (v rozsahu dodávky): Databanka vozidel pro přímé systémy TPMS Informace o senzorech (např. hodnoty utahovacích momentů) Aktualizace softwaru TPA 200 Vytvoření protokolu (náhled, tisk, uložení) TPMS diagnostické zařízení TPA 200, šedivé provedení TPMS diagnostické zařízení TPA 200, zelené provedení Instalace a zaškolení obsluhy EW-P2 3 Diagnostika TPMS diagnostické zařízení TPS Diagnostické zařízení pro velmi rychlé čtení, kopírování a programování TPMS senzorů. Zařízení umožňuje aktivovat senzory v pohotovostním režimu, kontrolovat jejich efektivitu zobrazující se na praktickém displeji s hodnotami tlaků, teplot, stavy baterií, identifikačním kódem senzoru a dalšími informacemi pro diagnostiku. V případě výměny originálního ventilku za univerzální lze díky zařízení TPS naprogramovat novému ventilku stejný identifikační kód. Funkce: Rychlé čtení informací senzorů prostřednictvím Bluetooth Možnost kopírování (klonování) ID senzorů Možnost ručního zadání ID do senzoru Zařízení TPS USB napájecí kabel Uživateský návod TPMS diagnostické zařízení TPS D10840 Volitelné roční předplatné pro zařízení TPS AGA00TPS Instalace a zaškolení obsluhy EW-P2 96

97 Osciloskopy Osciloskopy TEXVIK Osciloskop je v dnešní době elektronických snímačů nepostradatelný pomocník při diagnostice automobilu. Je to přístroj nezávislý na sériové diagnostice, lze jím měřit jakékoliv vozidlo. Přístrojem sledujeme signály z akčních členů, snímačů a na základě zobrazovaných průběhů analyzujeme jejich správnost. Pro diagnostiku vozidel pomocí osciloskopu je nutné znát funkci snímačů a jejich vzorový signál. Tyto informace lze vyhledat v informačních systémech. Osciloskopy TEXVIK MSL/MS/DS/DSR Modulární přístroj, který lze rozšířit o funkci motortesteru snímání funkce zapalování na sekundáru, lze jej doplnit proudovými kleštěmi nebo snímačem tlaku vzduchu a paliva. Zařízení komunikuje s PC přes rozhraní USB, pracuje pod operačním systémem Win 98/Me, Win 2000/XP, Win Vista, Win 7. Charakteristika: Základní nastavení pro měření signálu lambda sondy, Hallova snímače, vstřiků, zapalování atd. (možnost rozšíření) Robustní konstrukce Jednoduché nastavení Přehledné menu v českém jazyce Možnost ukládání signálu na pevný disk ke zpětné analýze Texvik MSL: Počet analogových vstupů 4 Počet kanálů 1, 2, 4, 4 Maximální vzorkovací frekvence na kanál: 500 khz Vstupní odpor 1 MOhm Rozsah vstupního napětí +/- 15 V Texvik MS: Počet analogových vstupů 8 Počet kanálů 1, 2, 4, 8 Maximální vzorkovací frekvence na kanál: 500 khz Vstupní odpor 1 MOhm Rozsah vstupního napětí +/- 15 V Texvik DS: Zařízení TEXVIK DS určen pro detailní průzkum elektrotechnických sestav. Výhodou je možnost pozorování rychlých procesů na vícekanálových režimech měření. Počet analogových vstupů 8 Počet kanálů 1, 2, 4, 8 Maximální vzorkovací frekvence na kanál: 10 MHz Vstupní odpor 1 MOhm Rozsah vstupního napětí +/- 30 V Texvik DSR: Zařízení Texvik DSR představuje pokročilou konstrukci osvědčeného Texvik DS se stejnými parametry a totožným programovým vybavením. Na čtyrech vstupech přístroje výměnné funkční moduly, které lze libovolné kombinovat dle aktuálního měření. Napájení aktivních modulů, adaptérů a snímačů zrealizováno od přistroje, proto není nutné používat kabely napájení od automobilové baterie. Stávající příslušenství MSL, MS a DS lze použit i pro Texvik DSR. Počet analogových vstupů 8 Počet kanálů 1, 2, 4, 8 Maximální vzorkovací frekvence na kanál: 10 MHz Vstupní odpor 1 MOhm Rozsah vstupního napětí +/- 30 V 3 Diagnostika Příslušenství Čtyřkanálový osciloskop Texvik MSL CH 001 Osmikanálový osciloskop Texvik MS CH 002 Osmikanálový osciloskop Texvik DS CH 023 Osmikanálový osciloskop Texvik DSR CH 024 Instalace a zaškolení obsluhy EW-P2 Snímač tlaku 0 10 bar CH 003 Snímač tlaku 0 20 bar CH 016 Snímač tlaku 0 50 bar CH 019 Spojovací kabel P1 CH 005 Kapacitní snímač Cx CH 006 Induktivní snímač Lx CH 020 Konvertor F3U CH 021 Adaptér DIS CH 007 Adaptér DIS 2 CH 004 Proudové kleště 60 A CH 008 Proudové kleště 600 A CH 009 Piezo snímač univerzální CH 010 Sonda 1:1 CH 011 Kufr CH 013 Měřicí hrot CH 014 Snímač tlaku P4000 CH 030 Snímač tlaku P4000A CH 031 Klešťový adaptér i30s s vysokým rozlišením CH

98 Zařízení na měření emisí Emisní analýza BEA Diagnostika BEA 460 je optimálním zařízením pro úřední měření emisí. Zařízení bylo vyvinuto ve spolupráci s organizacemi pro kontrolu v oblasti autoopravárenství a je pro dílnu připraveno tak, aby byly splněny aktuální i budoucí požadavky na analýzu emisí. Modulární koncepce je rozšířitelná na kompletní diagnostiku řídicích jednotek. Obsluha je prováděna bezdrátově nebo pomocí kabelového spojení přes PC nebo notebook. Splňuje požadavky české legislativy, schváleno pro úřední měření emisí v ČR. Ochrana proti nárazu a robustnost pro každodenní použití v dílně Snadno použitelné a přenosné zařízení Dodává se i s On-Board-Diagnostikou (OBD) Rychlé měření díky optimalizovanému softwaru Detektory plynů s vysokou přesností měření a dlouhodobou stabilitou Bluetooth spojení mezi BEA 460 a notebookem (alternativně je možné také propojení kabelem) Bluetooth spojení mezi PC/notebookem a KTS (alternativně je možné také propojení kabelem) 4složkové měření plynů s volitelným příslušenstvím pro NOx Modul měření emisí: Komponenty Měřicí rozsah Rozlišení CO 0 10 % vol 0,001 % vol CO % vol 0,010 % vol HC ppm 1,0 ppm O % vol 0,010 % vol NO ppm 1,0 ppm Lambda 0,5 1,8 0,001 COvrai 0 10 % vol 0,010 % Rozměry krytu (š x v x h): 470 x 250 x 400 mm Hmotnost <15 kg El. připojení VAC/47 63 Hz Rozsah provozních teplot 5 C až 40 C Opacimetr RTM 430 včetně emisní sondy 4složkový analyzátor plynů (bez OBD) včetně hadice pro odběr emisí a emisní sondy Připojovací vedení pro zásuvku motorového vozidla Teplotní čidlo pro osobní vozidla Připojovací vedení sv1/tn/td/est a B+/B- Spouštěcí kleště 2 Bluetooth adaptéry (pro analyzátor a PC) Technika měření motoru (teplota a otáčky) Sériové vedení (PC/notebook a analyzátor) Převodník sériové rozhraní/usb USB dálkové ovládání BEA 460 na měření emisí zážehových i vznětových motorů BEA 460 na měření emisí zážehových motorů BEA 460 na měření emisí vznětových motorů Příslušenství Balík software ESA CZ Odběrová hadice k opacimetru schválená pro úřední měření Instalace a zaškolení obsluhy EW-P3 98

99 Zařízení na měření emisí Emisní analýza BEA 810/840/850 Modulárně řešený komplex pro měření emisí u zážehových a vznětových motorů s bohatým základním vybavením umožňujícím měření přídavných veličin (předstih, úhel sepnutí, napětí lambda sondy, odpor, dynamický předvstřik...) a zobrazení pomalých signálů na osciloskopu (napětí lambda sondy, doba vstřiku, poměrné sepnutí...). Zařízení je možné obsluhovat z místa řidiče pomocí dálkového ovládání. Výhodou je plná automatizace měřicích postupů a dokonalé přizpůsobení požadavkům české legislativy. Prostřednictvím zabudovaného PC může být vedena databanka zákazníků, která usnadňuje zadávání údajů při opakovaném měření emisí. Nový modul 4složkového analyzátoru výfukových plynů BOSCH BEA 050, bez displeje a ovládacích prvků, určen k řízení počítačem, rozšiřitelný o měření NO x, splňuje požadavky OIML R99, třída 0, vysoká přesnost a stabilita měření, jednoduchá filtrace, automatické odlučování kondenzátu, rychlá údržba, ekonomický provoz, k měření připraven již 1 minutu po zapnutí. Modul opacimetru BOSCH RTM 430 se vyznačuje vysokou přesností měření díky optimálnímu proudění v měřicí komoře. Pozoruhodným je dlouhý interval údržby díky vícenásobným vzduchovým závěrům. Promyšlená konstrukce (magnetické uchycení vysílače a přijímače) umožňuje rychlé čištění měřicí komory. Výfuková sonda má nastavitelnou délku a výstup z měřicí komory je možné napojit na odsávací zařízení. Modul analyzátoru BEA 050 (rozšiřitelný o NO x ) Komponenty Měřicí rozsah Rozlišení CO 0 10 % obj. 0,001 % obj. CO % obj. 0,01 % obj. HC ppm 1,0 ppm O % obj. 0,01 % obj. NO ppm 1,0 ppm Lambda 0,5 1,8 0,001 COvrai 0 10 % 0,01 % Přesnost dle OIML-třídy-0 Modul opacimetru RTM 430 Kouřivost % 1 % Koeficient absorbce k 0 10 m -1 0,01 m -1 Max. teplota na odběrové sondě 250 C Max. teplota plynů na vstupu do RTM C Rozměry (š x v x h): 680 x x 670 mm Hmotnost cca 125 kg El. připojení VAC/47 63 Hz Provozní teplota 5 C až 40 C Dílenský vozík PC, klávesnice s ochrannou fólií, myš, TFT monitor 19" Tiskárna MTM měřicí modul BEA 050 RTM 430 Potřebné snímače pro měření emisí Dálkové ovládání 3 Diagnostika BEA 810 na měření emisí vznětových motorů BEA 840 na měření emisí zážehových motorů BEA 850 na měření emisí zážehových i vznětových motorů včetně BDM Příslušenství Balík software ESA CZ Odběrová hadice k opacimetru schválená pro úřední měření Instalace a zaškolení obsluhy EW-P3 99

100 Zařízení na měření emisí Analyzátor výfukových plynů ACTIGAS Compact 505 Emisní stanice ACTIGAS CZ ACTIGAS Compact 505 je kompaktní čtyř (pěti) složkový analyzátor plynů určený pro údržbu a kontrolu zážehových motorů. Díky vestavnému modulu analyzátoru AT 505 (osvědčení MD ČR č. j. 5/ SME3/2) je možné ACTIGAS Compact 505 používat pro emisní kontroly vozidel ČR. Modul průmyslového PC Širokoúhlý dotykový LCD displej 8,9" Modul analyzátoru AT 505 s odběrovou sondou Vestavěná termotiskárna 2,5" Dálkové ovládání Software ACTIGAS Compact Instalace a zaškolení obsluhy EW-P3 3 Diagnostika Kombinovaná emisní stanice ACTIGAS CZ je určená pro kompletní emisní testy dle platné legislativy pro měření emisí v ČR a na Slovensku. Pojízdný stojan vybavený vestavným průmyslovým PC, 19" LCD monitorem, barevnou tiskárnou, klávesnicí a myší Modul analyzátoru AT 505 Modul kouřoměru AT 605 Modul měření otáček a teploty oleje AT 113 Snímač teploty oleje Dálkové ovládání ACTIGAS CZ Modul DIAG4CAR OBD Instalace a zaškolení obsluhy EW-P3 Modul analyzátoru AT 505 Modul analyzátoru AT 505 je čtyř (pěti) složkový analyzátor plynů řízený PC. Je určen pro obsluhu a prohlídku zážehových motorů. Data pro zpracování jsou přenášena do PC, kde se ukládají a tisknou. MID certifikace. Modul analyzátoru Odběrová sonda (hadice + kovová koncovka) Komunikační kabel AT 505/1x RS232 Napájecí zdroj s kabelem Software AT 505 Modul analyzátoru AT Instalace a zaškolení obsluhy EW-P3 Modul kouřoměru AT 605 Modul kouřoměru AT 605 používá pro měření kouřivosti opacitní metodu, která je založena na měření optického útlumu světla procházejícího sloupcem měřeného kouře v měrné kyvetě. Je možné realizovat jak ustálená, tak akcelerační měření. Přístroj je určen pro pracoviště emisních kontrol a servisní pracoviště naftových motorů. Vzorkovací jednotka LCS 2400 s přenosným stojanem Odběrová sonda průměr 10 mm Komunikační kabel AT 605 Software AT 605 Modul kouřoměru AT Instalace a zaškolení obsluhy EW-P3 100

101 Analýza systémů vozidel Tester pro analýzu systémů vozidel FSA 500 a FSA 720 Abb. 1 Příruční měřící jednotka vhodná jako vstupní model pro analýzu systémů vozidel. Kompaktní měřicí modul napájený akumulátorem s rádiovým připojením k PC (tabletové PC DCU 220, laptop) Software pro diagnostiku nejdůležitějších elektrických a elektronických komponentů ve vozidle Časově úsporné přezkoušení komponentů ve vestavěném stavu Přibližně 30 přednastavených testů komponentů Generátor signálu pro simulaci signálů snímačů Komfortní univerzální osciloskop s 2kanálovým (2x 40 MS/s) a 4kanálovým režimem (4x 1 MS/s) Test sběrnicových systémů vozidla (např. CAN-Bus) Nahrávání a ukládání porovnávacích křivek Systémový software System Soft[plus] Tlakoměr s hadicovým vedením Univerzální sekundární snímač měřených hodnot Senzor teploty oleje Proudové kleště A Spouštěcí kleště Připojovací vedení Multi 2, B+/B-, 1/15 USB vedení Síťový zdroj Měřicí modul s držákem senzorů Kufr Tester pro analýzu systémů vozidel FSA Instalace a zaškolení obsluhy EW-P3 Diagnostika komponentů umožňuje efektivně diagnostikovat 40 typů elektrických a elektronických komponentů s rozsáhlou softwarovou podporou. Měřicí technika a zobrazení jsou automaticky nastaveny na testovaný komponent. Generátor signálů umožňující efektivně a bez demontáže zjistit, zda je vadný snímač, přívodní kabely, konektory nebo řídicí jednotka. Motortester s širokou základní výbavou snímačů se vyznačuje nejen klasickými funkcemi motortesteru, ale i testování sběrnicí CAN. Vysoce výkonný univerzální 2kanálový paměťový osciloskop s mimořádnou rychlostí (vzorkovací rychlost 50 milionů vzorků/s), s možností ukládání do paměti a přesným vyhodnocením průběhů signálů. Funkce databanky umožňující ukládání, rychlé vyvolání naměřených hodnot a signálů Praktický držák pro 10 snímačů je určen pro efektivní práci bez neustálé výměny snímačů Postupně jej lze rozšířit o modul analyzátoru výfukových plynů BEA a opacimetr RTM až na kompletní diagnostickou stanici pro efektivní diagnostiku moderních vozidel. Charakteristika: Měřicí modul s příslušnými snímači a měřicími kabely připojitelný Hmotnost cca 8 kg Rozměry (v x š x h): 210 x 550 x 200 mm Provozní teplota 5 až 40 C Měřicí modul s držákem snímačů Stojan pro měřicí modul Napájecí zdroj Systémový software Systém Soft[plus] Multiklipy 1 Multiklipy 2 Vedení B+/B- Vedení sv. 1/15 6 kusů vysokonapěťových snímačů Otáčkové kleště Proudové kleště A Stroboskopická lampa Snímač teploty oleje Snímač měření tlaku vzduchu Proudové kleště 30 A Snímač teploty vzduchu Propojovací vedení pro snímač teploty vzduchu 3 Diagnostika Tester pro analýzu systémů vozidel FSA Instalace a zaškolení obsluhy EW-P3 101

102 Analýza systémů vozidel Tester pro analýzu systémů vozidel FSA 740 Hmotnost cca 91 kg Rozměry (v x š x h): x 680 x 670 mm Napájení V/47 63 Hz Provozní teplota 5 C až 40 C 3 Diagnostika Měřicí modul s držákem snímačů Dílenský vozík Napájecí zdroj PC s operačním systémem Windows XP (monitor, myš, klávesnice, dálkové ovládání) Modul KTS 530/540/570 Systémový software System Soft[plus] Multiklipy 1 Multiklipy 2 Vedení B+/B- Vedení sv. 1/15 6 kusů vysokonapěťových snímačů Otáčkové kleště Proudové kleště A Stroboskopická lampa Snímač teploty oleje Snímač měření tlaku vzduchu Proudové kleště 30 A Snímač teploty vzduchu Propojovací vedení pro snímač teploty vzduchu Dovybavovací sada BEA 050 Dovybavovací sada RTM 430 Charakteristika: Tester FSA 740 představuje kompletní řešení diagnostiky. Kromě měřicího modulu FSA 720 obsahuje všechny další potřebné komponenty, vše soustředěno v elegantním přístrojovém vozíku. Je zde obsažen počítač, svými parametry vyladěný pro optimální chod všech používaných programů a připojených periferií, tiskárna, myš, klávesnice, dálkové ovládání, modul KTS 530/540/570 pro komunikaci s řídicími jednotkami. Možno dovybavit o analyzátor výfukových plynů zážehových motorů a případně též o opacimetr pro měření kouřivosti vznětových motorů. Veškeré naměřené výsledky jsou prezentovány na plochém monitoru TFT. Diagnostika komponentů umožňuje efektivně diagnostikovat 40 typů elektrických a elektronických komponentů s rozsáhlou softwarovou podporou. Měřicí technika a zobrazení jsou automaticky nastaveny na testovaný komponent. Generátor signálů umožňující efektivně a bez demontáže zjistit, zda je vadný snímač, přívodní kabely, konektory nebo řídicí jednotka. Motortester s širokou základní výbavou snímačů se vyznačuje nejen klasickými funkcemi motortesteru, ale i testování sběrnicí CAN, až 24hodinové měření klidového proudu akumulátoru atd. Vysoce výkonný univerzální 2kanálový paměťový osciloskop s mimořádnou rychlostí (vzorkovací rychlost 50 milionů vzorků/s), s možností ukládání do paměti a přesným vyhodnocením průběhů signálů. Funkce databanky umožňující ukládání, rychlé vyvolání naměřených hodnot a signálů Praktický držák pro 10 snímačů je určen pro efektivní práci bez neustálé výměny snímačů Umožňuje zapojení do dílenské sítě Postupně jej lze rozšířit o modul analyzátoru výfukových plynů BEA a opacimetr RTM až na kompletní diagnostickou stanici pro efektivní diagnostiku moderních vozidel. FSA FSA 740 s KTS Instalace a zaškolení obsluhy EW-P3 102

103 Testery vstřikovačů Zařízení pro testování a čištění vstřikovačů GS Pracovní tlak 0 8 bar Nastavitelná doba testování 5 s až 20 min Vstřikovací frekvence ot./min Měřicí rozsah odměrných válců ml Měření objemu kapaliny s tolerancí 2 % El. připojení V Hmotnost 38 kg Diagnostika 3 Zařízení pro kontrolu a čištění benzinových vstřikovacích trysek Vysocekvalitní, robustní a precizní zpracování Komunikace v českém jazyce Regulovatelný testovací tlak Manuálně nebo automaticky řízené testy Integrovaný zpětný proplach vstřikovače LED osvětlení vstřikovacích komor Automatické odsátí kapaliny z měřicích válců po každém testu Simulační test akcelerace a decelerace Aplikace: Trysky monosystémů Trysky přímého vstřikování Vícebodové nepřímé vstřikování řízené mechanicky i elektronicky Testovací funkce: Měření odporu cívek Optický test paprsku vstřiku Předdefinované testy s proměnlivým počtem a dobou otevření vstřiku Porovnání vstřikovaného množství Testovací zařízení GS4 Ultrazvuková čistička UB-15s Zpětný proplach vstřikovače Pojízdný vozík Startovací sada příslušenství Testovací a čisticí kapalina Označení aplikací: G-DI / FSI / HPI / DISI / SIDI (přímé vstřikování) MPFI /SPFI, L-JETRONIC (vícebodové vstřikování) CSFI, CPFI K-JETRONIC Zařízení pro testování a čištění vstřikovačů GS4 GS4.30 Přípravek na vytahování filtrů SRC 505 Instalace a zaškolení obsluhy EW-P2 103

104 Testery vstřikovačů Zařízení pro testování a čištění vstřikovačů DS2r-D Digitální ukazatel vysokého tlaku Max. pracovní tlak bar Dotykový displej o velikosti 8" Programovatelné ovládací napětí vstřikovače V Programovatelný ovládací proud vstřikovače 0 35 A Nastavitelná doba testování Potřebný tlak vzduchu 10 bar Max. délka přívodní hadice 10 m Min. vnitřní průměr přívodní hadice 10 mm Průměrná spotřeba vzduchu 400 l/min Objem nádrže na testovací kapalinu 3,5 l Objem nádrže na čisticí kapalinu s detergentem 6,5 l Nastavitelná svorka vstřikovače v rozsahu mm El. připojení V Hmotnost 60 kg 3 Diagnostika Zařízení pro testování a čištění dieselových vstřikovačů Jednoduché a přehledné ovládání Komunikace v českém jazyce Automatické nebo manuální testování Rychlé zapojení všech typů vstřikovačů (CRI, CRIN, PIEZO, MDI) Diagnostika mechanických částí vstřikovačů Měření množství vstřikovaného paliva a paliva v přepadu Optický test vstřiku Funkce čištění a proplachu vstřikovače pomocí chemického detergentu Manuální regulace tlaku v přepadu u Piezo vstřikovačů (volitelné příslušenství) Programovatelné ovládací napětí vstřikovače Programovatelný ovládací proud vstřikovače LED osvětlení vstřikovací komory Měřicí rozsah odměrných válců ml Měření objemu kapaliny s tolerancí 0,6 % Automatické odsátí kapaliny z měřicích válců po každém testu Kontrola otvíracího tlaku trysky Vakuové odsávání výparů a kapaliny z testovací komory Měření odporu cívek Aplikace: Bosch, Delphi, Denso, Siemens CR vstřikovače (volitelně lze dovybavit adaptéry pro vstřikovače nákladních vozidel) Testovací zařízení DS2r Ochranný transparentní kryt celého zařízení Ultrazvuková čistička UB-15s Zařízení pro testování a čištění vstřikovačů DS2r-D - automatický režim testování Zařízení pro testování a čištění vstřikovačů DS2r-D - manuální režim testování, expertní režim Instalace a zaškolení obsluhy DS2R-D/31 DS2R-A/31 EW-P3 104

105 Testery vstřikovačů Zařízení pro testování a čištění vstřikovačů CRU.2r Digitální ukazatel vysokého tlaku Max. pracovní tlak bar Dotykový displej o velikosti 10" Programovatelné ovládací napětí vstřikovače V Programovatelný ovládací proud vstřikovače 0 35 A Nastavitelná doba testování Potřebný tlak vzduchu 10 bar Max. délka přívodní hadice 10 m Min. vnitřní průměr přívodní hadice 10 mm Průměrná spotřeba vzduchu 400 l/min Objem nádrže na testovací kapalinu 3,5 l Objem nádrže na čisticí kapalinu s detergentem 6,5 l Nastavitelná svorka vstřikovače v rozsahu mm El. připojení V Hmotnost 70 kg Diagnostika 3 Zařízení pro testování a čištění dieselových vstřikovačů Plně automatický tester dieselových vstřikovačů Měření množství vstřikovaného paliva a paliva v přepadu Optický test vstřiku LED osvětlení vstřikovací komory Funkce čištění a proplachu vstřikovače pomocí chemického detergentu Programovatelné ovládací napětí a proud vstřikovače Měření odporu cívek Ovládání pomocí LCD dotykové obrazovky 10" Výstup na tiskárnu Rychlé a snadné zapojení CRI, CRIN a MDI vstřikovačů Pro systémy ovládání Piezo, Solenoid a Dual-Solenoid Digitální ukazatel tlaku Vakuové odsávání výparů a kapaliny z testovací komory Elektronická kontrola a regulace tlakové pumpy Integrovaný dvoukanálový osciloskop Rozšiřitelná databáze vstřikovačů Software na bázi Linuxu Precizní elektronické měření množství paliva s přesností 0,2 % Nouzové tlačítko pro zastavení všech procesů Aplikace: Bosch, Delphi, Denso, Siemens CR vstřikovače (volitelně lze dovybavit adaptéry pro vstřikovače nákladních vozidel) Testovací zařízení CRU.2r Ochranný transparentní kryt celého zařízení Ultrazvuková čistička UB-15s Zařízení pro testování a čištění vstřikovačů CRU.2r Instalace a zaškolení obsluhy CRU.2R/312 EW-P3 105

106 Testery vstřikovačů Tester CR vstřikovačů EPS 118 Zkušební tlak max barů 1fázové elektrické připojení Napájecí napětí 100 až 240 V Přívod vzduchu 7 8 barů, 320 l/min. 3 Diagnostika Vstup do oblasti testování vstřikovačů CR, jednoduchá obsluha, rychlé určení vadného vstřikovače, tisk výsledného protokolu pro zákazníka. Tester typu Check & Change (zkontroluj a vyměň) Přesné a plně automatické testování vstřikovačů Jednoduché a rychlé upnutí Intuitivní obsluha pomocí dotykové obrazovky Pokrytí všech výrobců vstřikovačů (Bosch, Continental, Siemens, Delphi, Denso) Databanka se zkušebními hodnotami (Bosch i ostatní výrobci) Jednoduché zobrazení výsledků testování pro autoservis i zákazníky Výtisk protokolu Testovatelné komponenty Elektromagnetické vstřikovače CR (osobní automobily) od firem Bosch, Denso, Delphi Piezoelektrické vstřikovače (osobní automobily)od firem Bosch, Denso, Siemens a Continental Elektromagnetické vstřikovače CR (nákladní automobily) od firmy Bosch Přístroj není schválen pro opravy nebo záruční hodnocení vstřikovačů Common Rail. IMA kódování nelze provést. Tester CR vstřikovačů EPS Instalace a zaškolení obsluhy EW-P3 106

107 Multimetry Multimetr MT 09/S Kvalitní multimetr s 3,5místným LCD displejem o výšce 15 mm, automatickým indikátorem polarity a funkcí uchování dat. Měřicí rozsah: Stejnosměrné napětí 600 V Střídavé napětí 600 V Stejnosměrný proud 10 A (min. rozsah 200 μv) Odpor 2 MΩ Diodový test Hmotnost 160 g Rozměry (d x š x v): 69 x 138 x 31 mm S měřicím hrotem, 9V baterií, CE certifikátem Multimetr MT 09/S MT 09/S Multimetr MT 06/S Kompaktní profesionální multimetr s 3,5místným digitálním displejem, velikost číslic 21 mm. K měření stejnosměrného a střídavého proudu, stejnosměrného a střídavého napětí, odporu a testování diod. Zkoušečka průchodnosti s akustickým signálem, automatická volba polarity, vyvážení na nulu. Ideální přístroj pro servis, laboratoř, dílnu i domácnost. Balení obsahuje 9V baterii a měřicí hrot. Měřicí rozsah: Stejnosměrné napětí V Střídavé napětí 750 V Stejnosměrný proud 10 A (min. rozsah 200 μv) Střídavý proud 10 A (min. rozsah 2 ma) Odpor 20 MΩ Diodový test, zkouška průchodnosti Hmotnost 250 g Rozměry (d x š x v): 88 x 170 x 38 mm CE certifikát Multimetr MT 06/S MT 06/S 3 Diagnostika Digitální multitester 3,5místný ukazatel, 24dílný sloupcový analogový graf, praktický a kompaktní tvar, snímatelné ochranné gumové pouzdro proti poškození. Funkce diodového testu, zkouška průchodnosti. Měřicí rozsahy: Stejnosměrné napětí 320 mv 600 V Střídavé napětí 3,2 600 V Stejnosměrný proud 320 μa 10 A Střídavý proud 320 μa 10 A Odpor 320 Ω 32 Mega Ω El. napájení 9 V Rozměry (d x š x v): 78 x 190 x 50 mm Hmotnost 500 g Digitální multitester Ideální zařízení pro měření napětí, frekvencí a teplot. Automatický nebo manuální výběr rozsahu měření, uložení naměřených hodnot. Měření počtu otáček a úhlu sepnutí kontaktů. S diodami a funkcí testování průchodnosti. DC stejnosměrné napětí 0,4 / 4/40/250 V AC střídavé napětí 4/40/250 V 10 A Odpor 400 Ω až 40 M Ω Teplotní rozsah 20 až C CE-certifikace Měřící kabel, teplotní čidlo a baterie Digitální multimetr Digitální multimetr 107

108 Klešťové ampérmetry Digitální klešťový ampérmetr 600 A Klešťový ampérmetr v praktickém provedení s ACA/DCA, DCA nulovém nastavení a funkcí relativního měření. Vysoká přesnost měření, bezpečné měření i v těžko dostupných místech. Možnost měřit napětí, odpor a frekvenci. Zkouška průchodnosti a diodový test patří k standardnímu vybavení přístroje. 2x baterie 1,5 V (typ AA), měřicí hroty DCV 240 V ± 0,5 % DCV V ± 1,0 % Odpor 0 24 MΩ ± 1,0 % (240 KΩ) do ± 3,5 % (24 MΩ) Frekvence 50 Hz 100 KHz ± 1,0 % El. proud AC/DC A rozlišení 100 ma ± 2,0 % A rozlišení 1 A ± 2,0 % Rozměry (d x š x v): 178 x 64 x 33 mm Hmotnost 0,4 kg Digitální klešťový ampérmetr 600 A Diagnostika Digitální klešťový ampérmetr A Robustní klešťový ampérmetr A s podsvíceným digitálním displejem, který ulehčuje práci v těžších podmínkách (zhoršená přístupnost a viditelnost). K měření stejnosměrného a střídavého proudu až do A, funkce uchovávání dat, relativní měření, měření odporu, frekvence, zkouška průchodnosti, diodový test, test kapacity, úhel styku kontaktů v %, automatické nastavení rozsahu, DCA-nulové nastavení. 1x 9V baterie, měřicí hroty DCA/ACA (přímo) A ± 1,2 % DCA/ACA (kleště) A ± 2,0 %, rozlišení 100 ma DCA/ACA (kleště) A ± 2,0 %, rozlišení 1 A DCV mv ± 0,5 %, V ± 1,0 % ACV V ± 1,2 % Odpor KΩ ± 1,0 %, 240 K-240 MΩ ± 2,0 %, 2,4 M-24 MΩ ± 3,0 %, Kapacita 25 nf 25 uf ± 3,0 % Frekvence KHz ± 1,0 % (>5 V) Úhel styku kontaktů 1% 99 % ± 1,0 % Rozměry (d x š x v): 255 x 73 x 38 mm Hmotnost 0,8 kg Digitální klešťový ampérmetr A

109 Kompresoměry S rychlospojkami pro vznětové a zážehové motory jako sada v plastovém kufru. Obsah sady: 1 kompresoměr pro zážehové motory 3,5 17,5 bar 1 kompresoměr pro vznětové motory bar/10 60 bar 1 tlaková hadice 2 prodlužovací nástavce 70 a 140 mm 1 zahnutý nástavec 70 1 KPS přímý adaptér, závit/rychlospojka 2 gumové kónusy se spojkou 2 balení zapisovacích štítků benzin/diesel (200 kusů) Kompresoměry se zapisováním Kompresoměry pro zážehové a vznětové motory (10-40 bar) Kompresoměry pro zážehové a vznětové motory (10-60 bar) Příslušenství Tlaková hadice, délka cca 350 mm Prodlužovací nástavec 105 mm (benzin a diesel) Prodlužovací nástavec 70 mm (benzin a diesel) Zahnutý nástavec 70 (benzin a diesel) Prodluž. nástavec, délka cca 140 mm, s gumovým kónusem, pro závity zapalovacích svíček M10 x 1 + M12 x 1,25 Gumový kónus se spojkou (30, Ø 21 mm) Gumový kónus se spojkou (63, Ø 17 mm) Gumový kónus se spojkou (63, Ø 21 mm) Gumový kónus (30, Ø 21 mm) Gumový kónus (63, Ø 21 mm) Gumový kónus (63, Ø 17 mm) Adaptér, přímý (se závitem a ventilem) Adaptér, zahnutý (se závitem a ventilem) Spínač pro kompresoměry Zpětný ventil pro benzinové kompresoměry Zasunovací podložka na zapisovací štítky Zapisovací štítky (100 kusů) 3,5 17,5 bar Zapisovací štítky (100 kusů) 2 12 bar Zapisovací štítky (100 kusů) bar Zapisovací štítky (100 kusů) bar Diagnostika Rozsáhlá databáze adaptérů na a více informací k produktům na Samostatné kompresoměry Pro zážehové motory S rychlospojkou pro zážehové motory osobních vozidel a motocyklů Měřicí rozsah 3,5 17,5 bar Včetně příslušenství: 1 tlaková hadice 2 prodlužovací nástavce 70 a 140 mm 1 zahnutý nástavec 70 2 gumové kónusy se spojkou 1 balení zapisovacích štítků Pro vznětové motory Měřicí rozsah bar Včetně příslušenství: 1 tlaková hadice 1 KPS přímý adaptér, závit/rychlospojka 1 balení zapisovacích štítků /Typ Pro zážehové motory Pro vznětové motory

110 Zkušební a měřicí přístroje Univerzální kompresoměr KP 80/5 K Kompresoměr pro benzinové i dieselové motory v robustním plastovém kufříku. Precizní manometr o průměru 80 mm s ochranným gumovým krytem a flexibilní hadicí s rychlospojkou o délce 35 cm. Rozsah manometru 0 40 bar. 13 adaptérů pro benzinové a dieselové motory: ET 35, ET 36, ET 37.3, ET 37.4, ZKS 01.1, KPA 01, KPA 02, ZKD 01, ZKD 02, ZKD 06, ZKD 07, ZKD 08 a zahnutý adaptér ET 285 Plastový kufr Univerzální kompresoměr KP 80/5 K KP80/5K Univerzální kompresoměr KP 80/LKW 3 Diagnostika Kompresoměr pro užitková a nákladní vozidla. Precizní manometr Ø 80 mm s gumovým krytem Délka tlakové hadice 35 cm Odpouštěcí ventil 10 adaptérů pro nejběžnější typy nákladních vozidel Plastový kufr Univerzální kompresoměr KP 80/Lkw KP80/LKW Ruční pumpa Vhodná k testování těsnosti tlakového a podtlakového vedení vozidla. Plastové provedení. Ruční pumpa s odpouštěcím ventilem Ukazatel tlaku: mbar Maximální podtlak 1 bar Základní sada příslušenství (např. k odvzdušnění brzd) Hmotnost 0,6 kg Ruční pumpa HV83 Ruční pumpa Silverline Automotive KIT Sada je vhodná na měření a testování tlakových a podtlakových vedení, k výměně a odsátí provozních kapalin nebo odvzdušnění brzdového systému. Jedním prstem lze spustit vakuování nebo tlakování systému. Kovové provedení. Ruční pumpa s manometrem 29 adaptérů a nástavců Záchytné nádoby na odvzdušňování brzdových systémů Účinnost pumpy 16 cm³ na jedno stisknutí Maximální podtlak 0,85 bar Maximální tlak 4 bar Ruční pumpa Silverline Automotive KIT

111 Zkušební a měřicí přístroje Sada na měření množství paliva v přepadu Sada na měření množství paliva v přepadu vstřikovacích systémů Common-Rail. Sadu lze aplikovat na jakýkoliv typ dieselového motoru s maximálně 6 vstřikovači od výrobce BOSCH. Množství paliva v přepadu je možné odečíst pomocí odměrných baněk nebo pomocí odměrných válců. 6 odměrných baněk á 96 ml 6 odměrných válců á 105 ml s hadičkou o délce 65 cm Lišta na baňky s hákem Sada na měření množství paliva v přepadu Sada adaptérů pro vstřikovače Common-Rail Doplňková výbava pro sadu , vhodná pro vstřikovače DENSO C3, C1, SIEMENS C2, DELPHI. Sada na měření tlaku oleje 10 bar/145 psi Sada je určena k měření tlaku oleje v motoru. Pomocí adaptérů lze měřit na místě tlakového spínače. Sada obsahuje manometr s dvojitou stupnicí o rozsahu 0 10 bar, respektive psi, kde lze odečítat aktuální hodnoty tlaku oleje. Manometr je napojený na tlakovou hadici o délce 1,3 m, která je zakončena rychlospojkou. Sada obsahuje adaptéry: M10 x 1 Audi, VW, Audi, BMW, Alfa Romeo, MB, Porsche, Škoda, MAN M12 x 1,5 Autobianchi, BMW, Citroën, Fiat Zahnutý 90 M14 x 1,5 Alfa Romeo, DAF, Fiat, Lada, Lancia, MB, Opel, Renault M16 x 1,5 Renault, Visa, Peugeot M18 x 1,5 Citroën, Peugeot ⅛ x 27 NPT Austin, British Leyland, Chrysler, Daihatsu, Ford, GM ¼ x 18 NPT Volvo, Saab, Ford, Alfa Romeo, British Leyland ⅜ x 24 UNF Rover, Jaguar ½ x 20 UNF americká vozidla Sada na měření tlaku oleje 10 bar/145 psi Diagnostika Sada na měření tlaku palivového systému benzinových a dieselových motorů DP 22/K Rychlospojky a plastové vedení pro připojení na palivový systém odpovídá normám SAE. Zařízení je vhodné ke kontrole tlaku i podtlaku na opačné straně palivového čerpadla. Díky průhlednému adaptéru lze kontrolovat přítomnost vzduchových bublin v palivovém systému. Manometr o průměru 63 mm s rozsahem od 1 9 bar 14 adaptérů Průhledný adaptér z plexiskla Robustní plastový kufřík Sada na měření tlaku v palivovém systému DP 22/K DP22/K Univerzální tester žhavicích svíček Rychlé a spolehlivé zkoušení ocelových a keramických žhavících svíček. Dílčí, bez montáže a spuštění motoru. Pro 12 V palubní napětí. Univerzální tester žhavicích svíček

112 Klimatizace a baterie Integrovaná tiskárna Ovládání v češtině Funkce voltmetru Pro 12V akumulátory Tester akumulátorů Více informací k produktu naleznete na straně 128. Obj. č. TMBSMDX-335P

113 Plnička klimatizací TM AC 690 Pro-B Více informací k produktu naleznete na straně 114. Obj. č. TMAC690PROB Plně automatické procesy Pro chladivo R1234a Včetně tiskárny Funkce proplachu Klimatizace a baterie

114 Plničky klimatizací Plničky klimatizací TM AC 595 Pro-B, TM AC 690 Pro-B, TM AC 690 Pro YFB 4 Klimatizace a baterie Technická data TM AC 595 Pro-B: Objem vnitřní nádrže 10 l/8 kg Výkon vakuové pumpy 70 l/min Recyklační výkon 1/4 HP 400 g/min Velikost paměti 4 MB Třída přesnosti manometru 1 Přesnost váhy ±5 g Max. provozní tlak 18 bar Chladivo R134a Hmotnost 90 kg Elektrické připojení V 50/60 Hz Rozměry (š x v x h): x 690 x 690 mm Certifikáty CE a PED/ISO 9001 Technická data TM AC 690 Pro-B, TM AC 690 Pro YFB: Objem vnitřní nádrže 27,2 l/20 kg Výkon vakuové pumpy 180 l/min Recyklační výkon 1/4 HP 500 g/min Velikost paměti 4 MB Třída přesnosti manometru 1 Max. provozní tlak 15 bar Chladivo R134a pro TM AC 690 Pro-B, Chladivo R1234yf TM AC 690 Pro YFB Hmotnost 105 kg Přesnost vah 3 % Elektrické připojení V 50/60 Hz Rozměry (š x v x h): x 690 x 690 mm Certifikáty CE a PED/ISO 9001 Zařízení s plně automatizovanými procesy od odsátí a recyklace chladiva až po vstřikování oleje a naplnění celého systému osobních i nákladních vozidel. Plně automatický chod všech programů Automatický olejový management s vahadly (TM AC 690 Pro-B, TM AC 690 Pro YFB) Automatické vypouštění nezkondenzovaných plynů Vhodná k údržbě klimatizací osobních, užitkových vozidel a zemědělských strojů 80znakový podsvícený LCD displej Automatický systém kontroly těsnosti Rozsáhlá databáze vozidel, možnost aktualizace Programovatelná uživatelská databáze Modulární systém konstrukce plničky, nízké náklady na údržbu Vstřikování UV barviva k detekci netěsnosti Možnost výtisku protokolu s kontaktními údaji servisu a zákazníka Možnost výtisku servisního protokolu Diagnostický program klimatizace Dlouhé připojovací hadice Automatická recyklace chladiva při vakuování (multi-pas proces) Optická a akustická signalizace Patentovaný odlučovač oleje Výkonný kompresor Extra velký vysoušecí filtr Komunikační rozhraní RS 232 Ukazatel tlaku v nádrži Funkce proplachování Ovládání v českém jazyce Plnička klimatizací Redukce na láhev s chladivem Navíc v dodávce: Integrovaná tiskárna TM AC 595 Pro-B (R134a) TM AC 690 Pro-B ((R134a) TM AC 690 Pro YFB (R1234yf) TMAC595PROB TMAC690PROB TMAC690PROYFB Doplňkové služby Instalace a zaškolení obsluhy EW-P2 114

115 Plničky klimatizací Plnička klimatizací TM AC 790 Pro-B Objem vnitřní nádrže 40 l/35 kg Výkon vakuové pumpy 283 l/min Výkon kompresoru 5/8 HP Velikost paměti 4 MB Třída přesnosti manometru 1 Přesnost váhy ±5 g Max. provozní tlak 16 bar Chladivo R134a Hmotnost 120 kg Elektrické připojení V/50/60 Hz Certifikáty CE a PED/ISO Plnička klimatizací TM AC 790 Pro-B je inovativní zařízení vhodné k údržbě klimatizací nákladních vozidel, autobusů a dalších obdobných klimatizačních systémů. Jednoduchá obsluha, zařízení automaticky kontroluje procesy údržby od odsátí a recyklaci chladiva po odloučení oleje a zpětného naplnění celého systému klimatizace. K dispozici je také volitelný manuální program údržby. Vysoce výkonný kompresor, velká vnitřní nádrž a výkonná vakuová pumpa zaručují rychlou a efektivní práci. Plnička je vybavena integrovanou tiskárnou protokolů a prodlouženými připojovacími hadicemi o délce 5 m Automatická recyklace chladiva při vakuování (multi-pas proces) Tiskárna protokolů Připojovací hadice o délce 5 m Přesnost váhy ±5 g Optická a zvuková signalizace Patentovaný odlučovač oleje Výkonný kompresor Dvoustupňová vakuová pumpa s výkonem 283 l/min Extra velký vysoušecí filtr Manometr třídy přesnosti 1 Velká vnitřní nádrž 40 l Komunikační rozhraní RS 232 Ukazatel tlaku v nádrži Ovládání v českém jazyce Alfanumerická klávesnice Plnička klimatizací Redukce na láhev s chladivem Navíc v dodávce: Integrovaná tiskárna Klimatizace a baterie Plnička klimatizací TM AC 790 Pro-B TMAC790PROB Doplňkové služby Instalace a zaškolení obsluhy EW-P2 115

116 Plničky klimatizací Plničky klimatizací ACS 611, ACS 661 Objem vnitřní nádrže 27,2 l/20 kg Výkon vakuové pumpy 170 l/min Velikost paměti 4 MB Třída přesnosti manometru 1 Max. provozní tlak 15 bar Chladivo R134a pro ACS 611 Chladivo R1234yf pro ACS 661 Hmotnost 105 kg Přesnost vah 3 % Elektrické připojení V 50/60 Hz Rozměry (š x v x h): x 690 x 690 mm Certifikáty CE a PED/ISO Klimatizace a baterie Vyobrazený model ACS 511 shodný s ACS 611 a ACS 661. Zařízení s plně automatizovanými procesy od odsátí a recyklace chladiva až po vstřikování oleje a naplnění celého systému osobních i nákladních vozidel. Plně automatický chod všech programů Automatický olejový management s vahadly Automatické vypouštění nezkondenzovaných plynů Vhodná k údržbě klimatizací osobních, užitkových vozidel a zemědělských strojů 80znakový podsvícený LCD displej Automatický systém kontroly těsnosti Rozsáhlá databáze vozidel, možnost aktualizace Programovatelná uživatelská databáze Modulární systém konstrukce plničky, nízké náklady na údržbu Vstřikování UV barviva k detekci netěsnosti Možnost výtisku protokolu s kontaktními údaji servisu a zákazníka Možnost výtisku servisního protokolu Diagnostický program klimatizace Dlouhé připojovací hadice Automatická recyklace chladiva při vakuování (multi-pas proces) Optická a akustická signalizace Patentovaný odlučovač oleje Výkonný kompresor Extra velký vysoušecí filtr Komunikační rozhraní RS 232 Ukazatel tlaku v nádrži Funkce proplachování Ovládání v českém jazyce Plnička klimatizací Redukce na láhev s chladivem Integrovaná tiskárna Plnička klimatizací ACS 611 (R134a) Plnička klimatizací ACS 661 (R1234yf) SP SP Doplňkové služby Instalace a zaškolení obsluhy EW-P2 116

117 Plničky klimatizací Plnička klimatizací Konfort 780R BI-GAS Otočný barevný TFT displej (320 x 240, barev) 2 vnitřní lahve 12 kg (pro R134a a R1234YF) Dvoustupňová vakuová pumpa Vakuové čerpadlo 100 l/min Výkon odsávání chladiva 330 g/min Automatické ovládání HP, LP ventilů Délka hadic mm Hmotnost 107 kg Rozměry (v x š x h): x 598 x 749 mm 4 Plně automatická plnička klimatizací se dvěma nezávislými okruhy pro servis a údržbu klimatizací s oběma současnými typy chladiv R134a a R1234yf. Funkce čištění interních okruhů Automatická detekce jednotlivých nádobek, zamezení jejich záměny Automatické plnění olejem a UV barvivem Aretace vnitřní nádoby pro bezpečnou manipulaci Systém detekce nežádoucího náklonu plničky Rychlá a efektivní práce při plnění nebo odsávání klimatizace Robustní konstrukce s kolečky pro snadnou manipulaci Vysoká efektivnost odsávání chladiva (větší než 95 % dle normy) Hermeticky uzavřené nádobky na starý olej, UV barvivo a nový olej Automatická kontrola úniku chladiva z vnitřní nádoby Automatická kontrola použitého oleje (PAG x POE pro hybridní vozy) Automatická kompenzace připojovacích hadic Integrovaná databanka osobních, nákladních vozidel a zemědělských strojů Databanku je možné aktualizovat 2 analogové tlakoměry pro kontrolu tlaku chladiva Ovládání v českém jazyce Volitelné příslušenství: Proplachovací sada Analyzátor chladiva Bezdrátový diagnostický teploměr účinnosti klimatizace Plnička Termo tiskárna Čtečka na SD karty SD karta k archivaci protokolů a přenosu do počítače Klička na zamykání váhy chladiva Redukce na lahve s chladivem Kryt Klimatizace a baterie Plnička klimatizací Konfort 780R BI-GAS Z06910 Doplňkové služby Instalace a zaškolení obsluhy EW-P2 117

118 Plničky klimatizací Plnička klimatizací Konfort 760R BUS Otočný barevný TFT displej (320 x 240, barev) Vnitřní láhev 30 kg Dvoustupňová vakuová pumpa Vakuové čerpadlo 146 l/min Výkon odsávání chladiva 330 g/min Automatické ovládání HP, LP ventilů Volitelná tiskárna Délka hadic mm Hmotnost 117 kg Rozměry (v x š x h): x 598 x 749 mm 4 Klimatizace a baterie Plně automatická plnička klimatizací vhodná zejména k údržbě a plnění klimatizací autobusů, osobních, nákladních vozidel a zemědělských strojů. Automatická detekce jednotlivých nádobek, zamezení jejich záměny Automatické plnění olejem a UV barvivem Aretace vnitřní nádoby pro bezpečnou manipulaci Systém detekce nežádoucího náklonu plničky Rychlá a efektivní práce při plnění nebo odsávání klimatizace Robustní konstrukce s kolečky pro snadnou manipulaci Vysoká efektivnost odsávání chladiva (větší než 95 % dle normy) Hermeticky uzavřené nádobky na starý olej, UV barvivo a nový olej Automatická kontrola úniku chladiva z vnitřní nádoby Automatická kontrola použitého oleje (PAG x POE pro hybridní vozy) Automatická kompenzace připojovacích hadic Integrovaná databanka osobních, nákladních vozidel a zemědělských strojů Databanku je možné aktualizovat 2 analogové tlakoměry pro kontrolu tlaku chladiva Možnost přestavby na chladivo R1234yf Ovládání v českém jazyce Volitelné příslušenství Proplachovací sada Analyzátor chladiva Bezdrátový diagnostický teploměr účinnosti klimatizace Přestavbová sada na nové chladivo Termo tiskárna Plnička Čtečka na SD karty SD karta k archivaci protokolů a přenosu do počítače Klička na zamykání váhy chladiva Redukce na lahve s chladivem Kryt Plnička klimatizací Konfort 760R BUS pro R134a Plnička klimatizací Konfort 760R BUS pro R1234yf Termo tiskárna protokolů Z06820 Z06821 ACKS010 Doplňkové služby Instalace a zaškolení obsluhy EW-P2 118

119 Plničky klimatizací Plnička klimatizací Konfort 760R Otočný barevný TFT displej (320 x 240, barev) Vnitřní láhev 20 kg Dvoustupňová vakuová pumpa Vakuové čerpadlo 100 l/min Výkon odsávání chladiva 330 g/min Automatické ovládání HP, LP ventilů Volitelná tiskárna Délka hadic mm Hmotnost 112 kg Rozměry (v x š x h): x 598 x 749 mm 4 Plně automatická plnička klimatizací. Vhodná k údržbě klimatizací v osobních, nákladních vozidlech, zemědělských a stavebních strojích. Doporučena výrobci vozidel Hyundai, Chevrolet, Kia, Mazda, Opel, Toyota Automatická detekce jednotlivých nádobek, zamezení jejich záměny Automatické plnění olejem a UV barvivem Aretace vnitřní nádoby pro bezpečnou manipulaci Systém detekce nežádoucího náklonu plničky Rychlá a efektivní práce při plnění nebo odsávání klimatizace Robustní konstrukce s kolečky pro snadnou manipulaci Vysoká efektivnost odsávání chladiva (větší než 95 % dle normy) Hermeticky uzavřené nádobky na starý olej, UV barvivo a nový olej Automatická kontrola úniku chladiva z vnitřní nádoby Automatická kontrola použitého oleje (PAG x POE pro hybridní vozy) Automatická kompenzace připojovacích hadic Integrovaná databanka osobních, nákladních vozidel a zemědělských strojů Databanku je možné aktualizovat 2 analogové tlakoměry pro kontrolu tlaku chladiva Možnost přestavby na chladivo R1234yf Ovládání v českém jazyce Volitelné příslušenství: Proplachovací sada Analyzátor chladiva Bezdrátový diagnostický teploměr účinnosti klimatizace Přestavbová sada na nové chladivo Termo tiskárna Plnička Čtečka na SD karty SD karta k archivaci protokolů a přenosu do počítače Klička na zamykání váhy chladiva Redukce na lahve s chladivem Kryt Klimatizace a baterie Plnička klimatizací Konfort 760R pro R134a Plnička klimatizací Konfort 760R pro R1234yf Termo tiskárna protokolů Z06750 Z06751 ACKS010 Doplňkové služby Instalace a zaškolení obsluhy EW-P2 119

120 Plničky klimatizací Plnička klimatizací Konfort 720R Modře podsvícený otočný LCD displej Vnitřní láhev 12 kg Dvoustupňová vakuová pumpa Vakuové čerpadlo 100 l/min Výkon odsávání chladiva 330 g/min Ruční ovládání HP, LP ventilů Volitelná tiskárna Délka hadic mm Hmotnost 98 kg Rozměry (v x š x h): x 598 x 749 mm 4 Klimatizace a baterie Vhodná k údržbě klimatizací v osobních, nákladních vozidlech, zemědělských a stavebních strojích. Rychlá a efektivní práce při plnění nebo odsávání klimatizace Doporučena výrobci vozidel KIA, HYUNDAI Robustní konstrukce s kolečky pro snadnou manipulaci Vysoká efektivnost odsávání chladiva (větší než 95 % dle normy) Hermeticky uzavřené nádobky na starý olej, UV barvivo a nový olej Automatická kontrola úniku chladiva z vnitřní nádoby Automatická kontrola použitého oleje (PAG x POE pro hybridní vozy) Automatická kompenzace připojovacích hadic Manuální plnění olejem a UV barvivem Integrovaná databanka osobních, nákladních vozidel a zemědělských strojů Databanku je možné aktualizovat 2 analogové tlakoměry pro kontrolu tlaku chladiva Možnost přestavby na chladivo R1234yf Ovládání v českém jazyce Volitelné příslušenství Proplachovací sada Bezdrátový diagnostický teploměr účinnosti klimatizace Přestavbová sada na nové chladivo Termo tiskárna Plnička Čtečka na SD karty SD karta k archivaci protokolů a přenosu do počítače Redukce na lahve s chladivem Kryt Plnička klimatizací Konfort 720R pro R134a Plnička klimatizací Konfort 720R pro R1234yf Termo tiskárna protokolů Z06610 Z06611 ACKS010 Doplňkové služby Instalace a zaškolení obsluhy EW-P2 120

121 Plničky klimatizací Plničky klimatizací KONFORT 705R, 705R OFF ROAD, 707R Modře podvícený LCD displej Délka hadic mm Vnitřní láhev 10 kg Vakuové čerpadlo 100 l/min Ruční ovládání HP, LP ventilů Jednostupňová vakuová pumpa 4 Plně automatický chod všech procesů Modře podsvícený LCD displej Ruční ovládání HP, LP ventilů Automatická kompenzace připojovacích hadic Volitelná tiskárna Časované dávkování nového oleje Automatická detekce úniku chladiva Společná láhev na olej a UV barvivo Databanka osobních a nákladních vozidel Ukládání protokolů na přenosnou SD kartu, možnost tisknout na vlastním PC Základní funkce: Kontrola tlaků v nízkotlaké a vysokotlaké části klimatizace Úplné odsátí a vyčištění starého chladiva Vakuování celé klimatizace (tímto krokem ověříte těsnost systému a zároveň jej zbavíte vlhkosti) Doplnění oleje Vstříknutí UV barviva Naplnění systému požadovaným množstvím čistého chladiva Trvání úkonů: cca 30 minut (dle typu klimatizace vozidla) 705R OFF ROAD: Plnička vhodná k transportu Velká bezdušová zadní kolečka pro snazší manipulaci v terénu Zámek vnitřní láhve Volitelné prodloužení hadic Plnička Plastový obal Čtečka na SD karty Klička na zamykání váhy chladiva (pouze 705R OFF ROAD) Redukce na lahve s chladivem (Tiskárna není součástí dodávky) Klimatizace a baterie Plnička klimatizací Konfort 705R (R134a) Plnička klimatizací Konfort 705R OFF ROAD (R134a) Plnička klimatizací Konfort 707R (R1234yf) Z10410 Z10480 Z12110 Doplňkové služby Instalace a zaškolení obsluhy EW-P2 121

122 Proplachovací sady Proplachovací sada k plničkám klimatizací TEXA Sada připojovacích adaptérů v kufru obsahuje více než 60 univerzálních adaptérů, přemosťovacích ventilů, pružinových podložek, těsnicích kroužků atd. Proplachovací vnitřně omyvatelná nádrž s kapacitou 6 litrů Filtr z nerezové oceli, lehce odmontovatelný pro potřeby čištění Hadice umožňující vysokou rychlost průtoku, délka 3 m, vnitřní průměr 5 mm Proplachovací sada k plničkám klimatizací TEXA ACKF01 Proplachovací sada k plničkám klimatizací Bosch, Robinair Proplachovací nádoba Filtr z nerezové oceli Připojovací hadice Kontrolní optický průzor (bez adaptérů) 4 Klimatizace a baterie Sada proplachovacích adaptérů Proplachovací sada ACT550 ACT550 Sada obsahuje široké množství propojovacích adaptérů expanzních ventilů, kompresorů, výparníků, chladičů apod. Umožňuje proplachování klimatizace chladivem bez nežádoucích účinků na těsnění a komponenty systému klimatizace. Sada obsahuje 65 dílů. Velká sada proplachovacích adaptérů, 65 dílů Sada proplachovacích adaptérů VW Univerzální sada proplachovacích adaptérů pro většinu vozidel koncernu VW. Sada slouží k přemostění expanzních ventilů a vysoušečů. Umožňuje přímé napojení na sací a tlakovou hadici kompresoru. Adaptéry z vysoce kvalitní slitiny hliníku a mosazi. Sada se dodává v plastovém kufříku. Sada proplachovacích adaptérů VW

123 Detekce úníku pomocí vodíku Obsah sady: Elektronický detektor úniku vodíku, citlivost 5 g/rok Regulátor tlaku do 10 bar se 3 manometry Tlaková láhev s testovacím plynem 1 kg (až pro 20 aplikací) Hadice s připojením na vysokotlakou i nízkotlakou větev Rychlospojky na vysokotlakou i nízkotlakou větev Kufřík Sada k detekci úniku pomocí vodíku FLG 800 Profi Sada k detekci úniku pomocí vodíku FLG 800 Profi FLG800 Zařízení k detekci úniku vodíku Kompletní sada pro detekci netěsností v klimatizačních systémech pomocí vodíku. Pro nalezení netěsností je systém naplněn inertním plynem (95 % N2 a 5 % H2). Vzhledem k tomu, že vodík je lehčí než vzduch, musí byt sonda detektoru nad klimatizačním vedením a musí se s ní pohybovat pomalu. Možnost nastavení mezi 3 úrovně sensitivity. Přístroj je vybaven automatickou kalibrací Zařízení k detekci úniku vodíku Redukční ventil a hadice k testování vodíkem Redukční ventil pro tlakování systému pomocí inertního plynu (dusík + vodík), nastavení tlaku 0 27 bar, kvalitní tlakoměr s ochranou proti úderu a s bezpečnostním ventilem. Redukční ventil pro testování vodíkem Hadice k propojení redukčního ventilu s vozidlem Klimatizace a baterie Sada k testování těsnosti a tlaku klimatizace Certifikovaná výrobci vozidel Sada slouží k testování těsnosti a tlaku výparníků klimatizace a celého okruhu klimatizace. Obsah sady: 1x vozík pro tlakovou láhev s blokem tlakoměrů s odvzdušňovacím a bezpečnostním ventilem 1x redukční ventil (0 35 bar) 1x tlakoměr (0 40 bar) 1x servisní hadice pro nízkotlakou větev, 1,8 m Tlaková láhev s dusíkem není součásti dodávky Sada k testování těsnosti a tlaku klimatizace

124 Dezinfekce klimatizace Ultrazvukový čistič interiérů a klimatizací TEXA AIR+ Velmi účinný ultrazvukový odpařovač čisticího roztoku, který je určen k neutralizaci zápachu a dezinfekci klimatizace a interiéru vozidla. Princip čištění je založen na ultrazvukovém vyvíječi, jenž uvolňuje do interiéru vozidla jemný aerosol dezinfekčního koncentrátu. Tento aerosol se díky vnitřní recirkulaci vzduchu dostává do celého interiéru a výdechů klimatizačního systému až k výparníku, kde ničí škodlivé plísně a bakterie. V porovnání s jinými dezinfekčními přípravky má tato metoda čištění vyšší a dlouhodobější účinek. Přístroj je napájen přes 12V zásuvku (cigaretový zapalovač). Čisticí procedura trvá cca 20 minut. Ultrazvukový čistič interiérů a klimatizací TEXA AIR+ TEXAAIR 12 kusů čisticího roztoku (1 lahvička = 1 aplikace) Ultrazvukový čistič Terosept AIRCO 2 Zařízení určené k čištění a dezinfekci výparníku klimatizací a dodávané společností Henkel nese název Teroson Airco. Jde o ultrazvukový rozprašovač, který z čisticího prostředku Terosept vytváří jemnou mlhu. Pro správné použití je nezbytné spustit klimatizační systém automobilu v režimu vnitřního oběhu, vyústění rozprašovače se poté umístí co nejblíže k nasávacímu otvoru klimatizace a uvede do chodu. Po spotřebování potřebného množství se aplikace dezinfekční látky přeruší a klimatizaci v režimu vnitřního oběhu je zapotřebí nechat běžet ještě cca 15 minut. Jako poslední krok čisticí procedury je nutné nechat běžet klimatizaci při otevřených oknech automobilu, aby příslušenství klimatizace dostatečně vyschlo. 1 aplikace = 200 ml čisticí kapaliny Terosept. 4 Klimatizace a baterie Ozónový generátor Ultrazvukový čistič Terosept AIRCO Čisticí kapalina Terosept, 5 l Z/IDH Ozónový generátor vhodný k dezinfekci klimatizace a odstranění zápachu v interiéru vozidla (např. z kouře), pracuje na principu rozkladu kyslíku na ozón pomocí UV lampy. Časovač lze nastavit v desetiminutových intervalech až do maxima 90 minut a v třicetiminutových intervalech do maxima 10 hodin. Výkon generátoru 162 mg/h Elektrické připojení 230 V nebo 12 V Ozónový generátor K0030 Ozónový generátor Profesionální a extra výkonný ozónový generátor, jenž díky svému silnému oxidačnímu účinku ozónu velmi účinně odstraňuje pachy v interiéru, ničí škodlivé bakterie a plísně. Zařízení se napájí přes cigaretový zapalovač nebo přímo na akumulátor (12 V). Součástí dodávky je také flexibilní hadice pro zavedení ozónu přímo do ventilace vozidla. Výkon generátoru 500 mg/h. Ozónový generátor

125 Příslušenství k plničkám klimatizací Vhodný pro chladivo R134a Maximální citlivost 3 g/rok Barevná a zvuková indikace Napájení pomocí 2 článků C Certifikace SAE J1627 Výměnná sonda Hmotnost 560 g Detektor úniku chladiva Zařízení na detekci úniku chladiva K0012 Servisní rychlospojky K rychlému propojení plničky klimatizací a okruhu klimatizace vozidla. Vysoce kvalitní rychlospojky s dlouhou životností. Rychlospojka, nízkotlak pro R134a s vnitřním závitem M14 x 1, Rychlospojka, vysokotlak pro R134a s vnitřním závitem M14 x 1, Rychlospojka, nízkotlak pro R134a s vnějším závitem ⅜" SAE Rychlospojka, vysokotlak pro R134a s vnějším závitem ⅜" SAE Rychlospojka, nízkotlak pro R134a s vnějším závitem ¼" SAE Rychlospojka, vysokotlak pro R134a s vnějším závitem ¼" SAE Servisní rychlospojka pro vozidla BMW, Ford, Volvo Vysokotlaká rychlospojka pro R134a navržená k propojení plničky klimatizací s těžko dostupným připojením na okruh autoklimatizace. Servisní rychlospojka Klimatizace a baterie Základní příslušenství k plničkám klimatizací Univerzální polyesterový olej, ml UV barvivo, 240 ml UV lampa s brýlemi Dezinfekce ve spreji, 400 ml Chladivo R134a, 12 kg Chladivo R1234yf, 5 kg Sada běžných ventilků + 2 kovové šroubováky Sada O-kroužků, 265 ks K0004 K0007 K0006 K0011 K0031 K0031N K0005 K

126 Regloskopy Regloskop TM HT 2066 Ideální zařízení k nastavování světlometů a k měření intenzity osvětlení. Přesná, rychlá a jednoduchá obsluha. Snadno nastavitelný pomocí přesného zaměřovacího zrcadla Luxmetr s digitálním ukazatelem Zaměřovací zrcadlo ze stabilního průsvitného plastu pro snazší polohování a vystředění regloskopu Sloupek se stupnicí pro přesné nastavení, výška 176 cm, maximální provozní výška 142 cm Optická čočka pro perfektní zaostřování bez deformace Integrovaná vodováha Zesílený podvozek, 65 x 65 cm Vhodný pro nové typy světlometů (XENON) Regloskop Vysouvací ukazovátko pro přesné určení středu světlometu Vodováha Luxmetr s digitálním ukazatelem Navíc v dodávce: Ochranný kryt Regloskop TM HT 2066 TMHT Klimatizace a baterie Laserový regloskop TM HT Laser Profesionální regloskop včetně luxmetru s digitálním ukazatelem, laserovým paprskem a centrovacím zrcadlem pro precizní nastavení světlometů. Snadno nastavitelný pomocí přesného zaměřovacího zrcadla Luxmetr s digitálním ukazatelem Zaměřovací zrcadlo ze stabilního průsvitného plastu pro snazší polohování a vystředění regloskopu Sloupek se stupnicí pro přesné nastavení, výška 176 cm, maximální provozní výška 142 cm Optická čočka pro perfektní zaostřování bez deformace Integrovaná vodováha Zesílený podvozek, 65 x 65 cm Vhodný pro všechny typy světlometů (XENON) Regloskop Laserový paprsek pro přesné určení středu světlometu Vodováha Luxmetr s digitálním ukazatelem Navíc v dodávce: Ochranný kryt Laserový regloskop TM HT Laser TMHT12066Laser 126

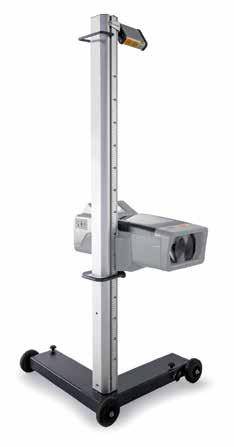

127 Regloskopy NOVINKA! Regloskop TM HT SEG IV DLLX Regloskop pro kontrolu a nastavení všech typů světlometů (halogen, xenon, LED). Stále více vozidel využívá asistenční systémy pro dálková světla, které je nutné kontrolovat, seřizovat a posuzovat samostatně. Díky nové matnici to není nejmenší problém. Vertikální stupnice na matnici je dělena do kroků po 0,2, dovoluje odečítat hodnoty v krocích po 0,1. Je tedy možné vyhodnocovat například dálkové LED světlomety Matrix Beam v novém Audi A8. Odečtená korekční hodnota se pak prostřednictvím diagnostického přístroje odesílá do řídicí jednotky. Přístroj TM HT SEG IV DLLX tak nabízí rozhodující vlastnosti, které jsou důležité pro dokonalý výsledek seřizování světlometů. Matnice je vhodná pro všechny druhy rozložení svítivosti potkávací, dálková, mlhová světla i pro různé druhy asistenčních systémů pro dálková světla. Díky robustnímu sloupku s rozsahem nastavení od 250 mm do mm můžete rychle a pohodlně seřizovat nejen světlomety osobních a nákladních automobilů a motocyklů, ale také vozidel, na nichž jsou světlomety instalovány ve výšce přes 1,20 metru, například u zemědělských strojů a komunálních vozidel. Regloskop TM HT SEG IV DLLX Vodicí lišta 1,5 m, 1 kus TMHTSEGIVDLLX 9XS Digitální regloskop TM HTD 815 Regloskop TM HTD 815 je špičkový digitální regloskop, který díky CMOS kameře umožňuje testování všech běžných světelných systémů (konvenční, halogenové, xenonové a LED). Plně digitální zpracování obrazu CMOS kamera s vysokým dynamickým rozsahem, rozlišením a kvalitou snímání pro bezchybné zpracování obrazu Interaktivní barevný dotykový displej s intuitivním ovládáním Laserový zaměřovací kříž promítaný přímo na světlomet dává jistotu správného postavení regloskopu vůči světlometu (důležité především pro xenonové a LED světlomety) Vysoce kvalitní optika: odolná proti poškrábání, snadno čistitelná Kontrola a nastavení všech typů osvětlení: potkávací, dálková, mlhová i speciální světla Nezávislý na el. připojení díky integrovanému akumulátoru Možnost doplnit o pojezdové kolejnice Napětí akumulátoru 12 V Napájecí napětí V/50 60 Hz Nastavení středu čočky mm Optika s průměrem hlavní čočky 230 mm Rozměry (d x š x v): 650 x 700 x mm Hmotnost pouze 28 kg Klimatizace a baterie Digitální regloskop TM HTD 815 TMHTD815 Pojezdové kolejnice o délce 3 m včetně koleček a montážní sady Ochranný kryt

128 Testery akumulátorů Tester akumulátorů TM BS MDX 335 P Bezzátěžový tester akumulátorů s integrovanou termo tiskárnou. Určen k vyhodnocování stavu olověných, gelových a AGM akumulátorů (12 V). Menu: V nabídce menu je možné vybírat z těchto funkcí: zobrazení, test tiskárny, jazyk, zadání adresy, test voltmetru a akumulátoru. Servo technologie: Integrovaná funkce kontroly správného připojení k akumulátoru Diagnostika: Test startovacího a nabíjecího napětí, detekce vadných článků Adresa provozovny: Hlavička výsledného protokolu je uživatelsky nastavitelná. Funkce: Servo-Technologie Test startování a alternátoru Režim voltmetru Vlastní hlavička s adresou provozovny na protokolu Procedura odstranění povrchového náboje Aplikace: 12 V olověné, AGM, gelové baterie, dobíjecí a startovací systémy Normy: EN, DIN, SAE a IEC Pracovní rozsah startovacích proudů: A dle normy EN/SAE A dle normy DIN/IEC Garance: Záruční doba 24 měsíců od data nákupu Tester akumulátorů TM BS MDX 335 P TMBSMDX-335P 4 Klimatizace a baterie Tester akumulátorů TM BS MDX-645P Bezzátěžový tester akumulátorů osobních, nákladních vozidel a motocyklů. Určený pro 6 a 12 V aplikace. Integrovaná termo tiskárna výsledných protokolů. Provozní teplota 0 50 C Rozsah napětí (DC) 1 30 V El. napájení pomocí testovaného akumulátoru a 6x AA baterií 24 jazyků Kryt z odolného plastu vůči kyselinám Délka kabelů 122 cm Rozměry (v x š x h): 270 x 100 x 50 mm Hmotnost 771 g Pracovní rozsah startovacích proudů: A dle normy EN/SAE A dle normy DIN/IEC Tester akumulátorů TM BS MDX-645P TMBSMDX-645P Příslušenství Ovládací program pro vlastní PC DVP-100 KIT Náhradní role papíru do termo tiskárny Klešťový ampérmetr A

129 Testery a nabíječky akumulátorů Bezzátěžový tester BAT 131 Nový přenosný tester akumulátorů Bosch BAT 131 je optimální pro testování startovacích akumulátorů s napětím 6 V a 12 V (olověné elektrolytové, gelové, AGM). Zkušební proud za studena je volitelně nastavitelný podle norem CCA, JIS, SAE, EN, DIN a IEC v rozsahu A. Bezzátěžový průběh testu vede k rychlým, přesným a spolehlivým výsledkům měření. Přehledný ovládací panel umožňuje jednoduchou a intuitivní obsluhu. Výhody: Test stavu akumulátoru a rozpoznání závad akumulátoru, optimalizovaný testovací algoritmus pro kontrolu nových akumulátorů z výroby, rozšířený test startovacího/nabíjecího systému s napětím 12 V a 24 V, integrovaná tiskárna, tester umožňuje volitelné použití proudových kleští, přípojka USB pro uložení výsledků testů na PC, vyměnitelný kabel s délkou 3 m pro analýzu startérů/alternátorů. Jmenovité napětí akumulátorů 6/12 V Použití: osobní a nákladní vozy, motocykly, lodě Normy testování: CCA, JIS, EN, DIN, SAE, IEC Velikost akumulátorů (dle CCA) A Bezzátěžový tester BAT Nabíječky baterií C3 a C7 Kompaktní nabíječky akumulátorů. Nabíječky C3 a C7 lze používat pro nabíjení nejen olověných akumulátorů, ale také AGM, mokrých a gelových akumulátorů. Na základě řízení charakteristiky nabíjecí křivky elektronika kontroluje, jakou charakteristiku nabíjení akumulátor potřebuje a může pojmout. Funkce: Pohodlné ovládání pomocí jednoho tlačítka Funkce ochrany: nabíječka se automaticky přepne do pohotovostního režimu v následujících situacích: regenerační proces >7 hodin, nabíjení >41 hodin, napětí akumulátoru <7,5 V (12 V akumulátor), napětí akumulátoru <16 V (24 V akumulátor), otevřený obvod, opačná polarita Funkce udržování akumulátoru při odstávce vozidla Funkce záložního zdroje u typu C7, pro zachování všech nastavení elektronického systému vozidla Funkce Refresh a Boost pro zcela vybité akumulátory Nabíječka C3 6 V aku. 1,2 14 Ah, nabíjecí proud 0,8 A 12 V aku. 1,2 14 Ah, nabíjecí proud 0,8 A 12 V aku Ah, nabíjecí proud 3,8 A Nabíječka C7 12 V aku Ah, nabíjecí proud 7 A 24 V aku Ah, nabíjecí proud 3,5 A Klimatizace a baterie Nabíječka C3 Nabíječka C M M 129

130 Nabíječky akumulátorů Elektronické nabíječky BAT 415/BAT 430 Multifunkční elektronické nabíječky BAT 415/BAT 430 vhodné jak pro nabíjení běžných akumulátorů, tak také pro nabíjení gelových a AGM baterií. Nabíjení ve 12 V (BAT 415) nebo ve 12 V/24 V (BAT 430) palubní síti. Plynule nastavitelný, regulovaný nabíjecí proud. Nabíjení je možné i v palubní síti. Funkce záložního a podpůrného provozu. Vlastnosti: Nabíjení v 12 V (BAT 415) nebo v 12 V/24 V (BAT 430) palubní síti Mikroprocesorem řízená regulace nabíjení pro bezúdržbové akumulátory, standardní akumulátory, gelové akumulátory a vliesové akumulátory (AGM) Nejkratší časy nabíjení díky optimalizaci průběhu nabíjení Plynule nastavitelný, regulovaný nabíjecí proud Nabíjení v palubní síti Záložní a podpůrný provoz Udržovací nabíjení pilovitým napětím Ochrana před přebíjením Ochrana před přepólováním, nabíjení je možné pouze se správným připojením pólů Šetrné nabíjení hluboce vybitých akumulátorů LED pro indikaci stavu systému Přepínání teplot (teplý/studený akumulátor) Technická data 415/430: Příkon 280/950 W Jmenovitý proud pro 12 V 15/30 A Jmenovitý proud pro 24 V -/30 A Rozměry (š x v x h): 260 x 160 x 250 mm Hmotnost: 4/5 kg Nabíječka BAT Nabíječka BAT Klimatizace a baterie Profesionální nabíječka BAT 490 Kompaktní a solidně zpracovaná profesionální nabíječka se všestrannými možnostmi použití. Univerzální nabíječka pro dílnu, servisní stanici a obchod s akumulátory. Výkonná nabíječka akumulátorů pro nabíjení všech typů 12 V a 24 V akumulátorů, zvláště akumulátorů s pevným elektrolytem (gelové a AGM akumulátory). S maximální velikostí nabíjecího proudu až 90 A stabilizuje BAT 490 v záložním provozu palubní síť během diagnostiky a přeprogramování řídicích jednotek. Vlastnosti: Standardní program pro rychlé a jednoduché nabíjení Expertní program s flexibilními nabíjecími parametry (0 90 A) Nabíjecí režim pro olověné akumulátory 12 V/24 V S automatickým přepínáním 12 V/24 V Krátké časy nabíjení díky optimalizovanému průběhu nabíjení Udržovací nabíjení s impulzní charakteristikou Příkon W Pracovní teplota 0 40 C Nabíjecí proud max. 90 A (plynule regulovatelný) Rozměry (š x v x h): 300 x 200 x 390 mm Hmotnost 10,5 kg Profesionální nabíječka BAT

131 Nabíječky akumulátorů Nabíječky akumulátorů Pulse 30 a Pulse 50 Elektronická, automatická nabíječka akumulátorů pro 6/12/24 V. Vhodné pro baterie typu WET, GEL, AGM, MF, SPIRAL, START / STOP pro automatické nabíjení/přerušované nabíjení (PULSE TRONIC) a pro obnovení sulfatovaných nebo zcela vybitých akumulátorů. Automatické nabíjení, přerušované nabíjení (PULSE TRONIC), rychlonabíjecí funkce BOOST Technologie SMPS (Switch Mode Power Supply), záložní zdroj a ochrana uložených dat ve vozidle při výměně akumulátoru Udržovací nabíjení s pulzní charakteristikou LED indikuje stav systému, konec nabíjení Na výběr funkce obnovení sulfatovaných akumulátorů Pokud jsou svorky odpojeny, dochází k automatickému přerušení dobíjecího cyklu Ochrana před zkratem, přepólováním a přebíjením Nabíjení je možné pouze se správným připojením pólů Technická data Nabíječka akumulátorů Pulse V/1 f, 350 W, , 12, 24 V, 25, 25, 12 A eff./a en Nabíječka akumulátorů Pulse 50 včetně startovací pomoci 230 V/1 f, 600 W, 6, 12, 24 V, 45, 45, 23 A eff. 40, 40, 20 A en Nabíječky akumulátorů Doctor Charge 30 a Doctor Charge 50 Multifunkční elektronická nabíječka (BATERIE MANAGER) pro kompletní údržbu akumulátorů typu WET, GEL, AGM, MF, SPIRAL, START-STOP s 6/12//24 V. Funkce: Až o 50 % vyšší dobíjecí výkony oproti běžným nabíječkám Automatické nabíjení, přerušované nabíjení (technologie PULSE TRONIC) Manuální režim nabíjení Udržovací nabíjení akumulátoru s pulzní charakteristikou Test akumulátoru ke zjištění svorkového napětí či výkonu (CCA), ověření správné funkce alternátoru vozidla Obnovení sulfatovaných nebo zcela vybitých akumulátorů Technologie SMPS (Switch Mode Power Supply), regulovatelný záložní zdroj jako ochrana uložených dat ve vozidle při výměně akumulátoru Možnost uzamčení nastavení nabíječky pro opakující se procesy nabíjení Klimatizace a baterie Technická data Nabíječka akumulátorů 230 V/1 f, 350 W, Doctor Charge 30 6, 12, 24 V, 25, 25, 12 A eff./a en Nabíječka akumulátorů Doctor Charge 50 včetně startovací pomoci 230 V/1 f, 600 W, 6, 12, 24 V, 45, 45, 23 A eff. 40, 40, 20 A en Nástěnný držák Nabíjecí kabely, délka 10 m

132 Nabíječky akumulátorů Nabíječka akumulátorů Autotronic 25 Boost Elektronicky řízená nabíječka akumulátorů, včetně automatického přerušení a znovuobnovení procesu nabíjení (funkce TRONIC). Nabíjení olověných akumulátorů s napětím 12/24 V. Možnost běžného nabíjení (MIN) či rychlého nabíjení (Boost), dobíjení akumulátorů (TRONIC) nebo sestupné nabíjení (CHARGE). Automatické nabíjení v režimu dobíjení akumulátorů slouží pro dobíjení bezúdržbových baterií (GEL), zatímco pro nabíjení baterií se sestupnou charakteristikou je vhodné nabíjení s tekutým elektrolytem (WET). Vlastnosti: Výběr výstupního napětí, typu a režimu nabíjení, ukazatel nabíjecího proudu, zařízení je chráněno pojistkou proti zkratu a proti přepólování. Technická data Nabíječka akumulátorů 230 V/1 f, 300 W, V, Autotronic 25 Boost 18 A eff. (12 V), 12 A eff. (24 V), 12 A en (12 V), 8 A en (24 V) Nabíječka akumulátorů Alpine 30 Boost a Alpine 50 Boost Nabíječky akumulátorů slouží k nabíjení akumulátorů s elektrolytem (WET) s napětím 12/24 V. Vybavena pojistkou proti zkratu a proti přepólování. Možnost přepínání mezi normálním a rychlým (Boost) nabíjením. Vybavena také ampérmetrem. Technická data Nabíječka akumulátorů 230 V/1 f, 800 W, V, Alpine 30 Boost 30 A eff., 20 A en Nabíječka akumulátorů Alpine 50 Boost 230 V/1 f, W, V, 45 A eff., 30 A en Klimatizace a baterie Nabíječka akumulátorů Leader 220 Start a Leader 400 Start Nabíječka je vhodná pro použití v autoservisech opravujících lehké užitkové vozy, nákladní vozy, traktory apod. Nabíječka je navržena na velký výkon a je ji možné použít jako pomocný startovací zdroj. Zařízení má také funkci BOOST, která umožňuje rychlé nabíjení akumulátoru. Nabíječku lze používat pro napětí 12 V a 24 V. Ochrana proti přetížení a přepólování. Technická data Nabíječka akumulátorů 230 V/1 f, V, 30 A eff., Leader 220 Start 20 A en, Start max. 180 A Nabíječka akumulátorů Leader 400 Start 230 V/1 f, V, 45 A eff., 30 A en, Start max. 300 A

133 Nabíječky akumulátorů Pomocný startovací zdroj Start Plus 6824 Pomocný startovací zdroj pro 24V akumulátory nákladních a užitkových vozidel, traktorů a 12V akumulátory osobních a lehkých užitkových vozidel, generátorů a lodí. Zařízení lze také používat jako záložní zdroj, aby nedošlo ke ztrátě dat ve vozidle například při výměně akumulátoru. Vhodné pro vozidla s citlivou elektronikou. K zařízení se dodává nabíječka pro údržbu vnitřního akumulátoru. El. připojení 230 V/1 f Startovací napětí 12 a 24 V Kapacita vnitřního akumulátoru 130 Ah (12 V) a 65 Ah (24 V) Špičkový startovací proud A (12 V) A (24 V) Nominální startovací proud A (12 V) A (24 V) Hmotnost 55 kg Nabíječka se startovací pomocí Start Plus Nabíječky akumulátorů se startovací pomocí Přenosné nabíječky se startovací pomocí pro nabíjení olověných akumulátorů osobních i lehkých užitkových vozidel. Nabíječky vynikají robustní konstrukcí, jsou vybaveny ampérmetrem pro kontrolu nabíjecího procesu. Modely mají integrovanou funkci BOOST, která umožňuje rychlé nabíjení akumulátoru. Ochrana proti přepólování a přetížení. Elektrické připojení 230 V 230 V 230 V 230 V Příkon 1/6,4 kw 1,6/10 kw 1,6/10 kw 2/10 kw Nabíjecí napětí V V V V Nabíjecí proud 45 A 75 A 75 A 90 A Max. podpora při startu 300 A 400 A 400 A 570 A Rozměry (d x š x v): 305 x 360 x 630 mm 305 x 360 x 630 mm 365 x 460 x 755 mm 365 x 460 x 755 mm Hmotnost 13,9 kg 16,9 kg 21 kg 25 kg Klimatizace a baterie /Typ Dynamic 320 Start Dynamic 420 Start Dynamic 520 Start Dynamic 620 Start

134 Pomocné startovací zdroje Mini booster MBO-MINI, 12 V Nejmenší a nejlehčí mini booster na trhu. Spolehlivá pomoc při startování pro většinu benzinových/dieselových vozidel. Robustní plastové pouzdro, nízká hmotnost, výkonný vnitřní akumulátor, včetně automatické nabíječky. Startovací proud 800 A, špičkový startovací proud (max A) Hmotnost cca 4 kg Mini booster MBO-MINI, 12 V MBO-MINI Pomocné startovací zdroje 4 Klimatizace a baterie Pomocné startovací zdroje MBO 770 a MBO 1200 Robustní startovací zařízení s vysoce výkonnými akumulátory Enersys. Moderní elektronika zajišťuje bezproblémovou startovací pomoc. Vysoce výkonný přepínač mezi zapínáním/vypínáním, varování před přepólováním. Indikátor nabíjení, včetně automatického nabíjení a kabelu. MBO770 MBO12 Napětí 12 V V přepínatelný Proud 700 A (Start)/2 100 A (Max.) při 12V: A (Start)/4 200 A (Max.) při 24 V: 700 A (Start)/2 100 A Baterie 16 Ah 2x 16 Ah Tloušťka kabelu 22 mm² 25 mm² Délka kabelu 110 cm 110 cm Hmotnost 10 kg 18 kg /Typ Startovací zdroj MBO 770 Startovací zdroj MBO1200 MBO 770 MBO 1200 Pomocný startovací zdroj MBO3000 Li-Ion Robustní startovací zařízení s vysoce výkonnými Li-Ion akumulátory (12 V). Moderní elektronika zajišťuje bezproblémovou startovací pomoc. Vysoce výkonný přepínač mezi zapínáním/vypínáním, varování před přepólováním. Indikátor nabíjení, včetně automatického nabíjení a kabelu. Napětí 12 a 24 V Startovací proud 12 V: A/Špičkový proud max A Startovací proud 24 V: 800 A/Špičkový proud max A Vnitřní akumulátor 12 Ah Tloušťka kabelů 25 mm² Délka kabelů 110 cm Hmotnost 9 kg Pomocný startovací zdroj MBO 3000 Li-Ion MBO

135 Pomocné startovací zdroje Pomocný startovací zdroj Pro Start 2824 Přenosný pomocný startovací zdroj motorových vozidel s vlastním akumulátorem. Vhodný pro 12V i 24V akumulátory osobních a lehkých užitkových vozidel, lodí, generátorů atd. Zařízení lze také používat jako záložní zdroj, aby nedošlo ke ztrátě dat ve vozidle, například při výměně akumulátoru. Vhodné pro vozidla s citlivou elektronikou. Vlastnosti: Bezpečnostní spínač Ochrana proti přetížení Akustická a vizuální signalizace proti přepólování LED svítilna LED indikace stavu dobíjení 2 jacky 12 V Brašna pro dobíjecí adaptér Adaptér pro dobíjení vnitřního akumulátoru, připojovací kabely s kleštěmi, integrovaná svítilna Startovací proud V 800 A Špičkový proud A Kapacita vnitřních akumulátorů 12 V 44 Ah, 24 V 22 Ah Rozměry (v x š x h): 360 x 335 x 205 mm Hmotnost 16,1 kg Pomocný startovací zdroj Pro Start Pomocné startovací zdroje ASM Profesionální startovací zařízení s výstupním napětím 12 V. Maximální startovací výkon za studena díky integrované pevné AGM baterii (vyměnitelná) Životnost vnitřní baterie cyklů Ochrana elektrických komponentů vozidla Integrovaný voltmetr, který ukazuje stav nabití baterie a správné fungování alternátoru nebo dynama Zabudovaná zásuvka Vysoce kvalitní připojovací kleště s velmi širokým úhlem rozevření Pevné jednodílné polyetylenové pouzdro s doživotní zárukou Nabíjení přes elektronickou nabíječku baterií s pulzním průběhem nebo s dodaným kabelem přes alternátor ze zdířky autozapalovače Klimatizace a baterie Startovací proud 12 V/500 A 12 V/800 A 12 V/1.000 A Max. proud 12 V/1 500 A 12 V/2 370 A 12 V/2 960 A Vnitřní akumulátor 17 Ah 20 Ah 20 Ah Průměr kabelu 25 mm 2 25 mm 2 25 mm 2 Rozměry (v x š x h): 435 x 390 x 145 mm 435 x 390 x 145 mm 435 x 390 x 145 mm Hmotnost 11 kg 12 kg 14 kg /Typ ASM 12/500 ASM 12/800 ASM 12/1000 ASM 12/500 ASM 12/800 ASM 12/

136 Brzdy a podvozek Ověřená kvalita Profi výbava Dálkové ovládání Modul 4x4 Válcová zkušebna brzd TM BT Brekon Paket Více informací k produktu naleznete na straně 140. Obj. č. TMBTBREKON141-4PAKET

137 3bodové rychloupínáky Bezdrátové provedení Kamery s vysokým rozlišením Zařízení na měření geometrie TM WA GEOLINER 790 Více informací k produktu naleznete na straně 154. Obj. č. TMWAGEOLINER790 Brzdy a podvozek

138 Válcová zkušebna brzd Válcová zkušebna brzd BSA 4231 Max. testovací zatížení 2,5 t Max. přejezdové zatížení 4,0 t Výkon motoru 2x 3,7 kw Napětí/frekvence 400 V/50 Hz Rozsah měření 2x 0 6 kn Testovací rychlost 5,2 km/h Průměr válců 205 mm Šířka válců 700 mm Převýšení válců 25 mm Rozměry (š x d x h): x 660 x 250 mm Hmotnost cca 420 kg 5 Brzdy a podvozek Válcová zkušebna brzd s analogovým ukazatelem a nastavitelným nástěnným držákem Určená pro testování brzd osobních a lehkých užitkových vozidel Automatický zkušební program se změnou směru otáčení na všechny typy vozidel Manuální uživatelský mód ovládaný pomocí dálkového ovládání Softwarově řízená pomoc při vyjíždění Žárově pozinkované rámy a zástavbové rámy Brzdové válce s potahem z plastu s korundem Zadní zkušební válce vyvýšeny o 25 mm pro optimalizaci brzdné síly Silné, robustní motory i převodovka pro náročné používání Multifunkční, snadno čitelný displej Livestream rozhraní pro přenos dat v rámci hlavní prohlídky Příslušenství Sada válců Analogické ukazatele s nastavitelným nástěnným držákem Přejezdové kryty válců Dálkové ovládání ASA - Livestream Součástí dodávky není montážní rám. Válcová zkušebna brzd BSA Montáž zařízení MONT-P3 Montážní rám pro sadu válců (šířka válců 700 mm) Ochranné boční kryty pro sadu válců Krycí plechy válců (stohovatelné) Sestava pro propojení a ovládání zkušebny vlastním PC. Umožňuje připojení zkušebny k vlastnímu PC. Sestava obsahuje vizualizační program pro tvorbu, tisk a archivaci zakázek. Dále nabízí možnost připojení dalších systémů prostřednictvím USB. Software pro tisk a archivaci testovacích dat pro vlastní PC: Přídavné zařízení s USB převodníkem rozhraní a softwarem určeným pro vlastní PC s Windows XP nebo novějším (min. požadavky na konfiguraci 512 MB RAM, CPU 1,6 GHz). Sada neslouží pro ovládání zkušebny přes PC. LCD sada pro analogový ukazatel Doplní analogový ukazatel o 3 LCD pole pro zobrazení naměřených hodnot v číselné podobě Motocyklová sestava umožňuje testování brzd motocyklů na válcové zkušebně brzd se šířkou válců 700 mm. Zkušební šířka 300 mm, hmotnost 11 kg. Určeno pro zkušebny BSA 4231, 4311,

139 Válcová zkušebna brzd Brzdová zkušebna BSA 4341 Max. testovací zatížení 2,5 t Max. přejezdové zatížení 4,0 t Výkon motoru 2x 3,7 kw Testovací rychlost 5,2 km/h Automatické rozpoznání pohonu 4x4 Elektronická motorová brzda Průměr válců 205 mm Šířka válců 700 mm Převýšení válců 25 mm Rozsah analogového ukazatele 0 8 kn Obr. 1 Brzdová zkušebna ve špičkové kvalitě Robustní, s vysokou životností a přizpůsobená všem požadavkům v každodenním provozu servisu: BSA 43xx série má kompletně žárově pozinkovanou, kompaktní podlahovou jednotku, brzdové válce s plastovým potahem s korundem, tyto válce jsou šetrné k pneumatikám. Pro optimalizaci síly válců jsou zadní zkušební válce vyvýšeny o 25 mm. Sadu válců lze díky krytí (IP 54) instalovat bez problémů také na vnější plochu. Design výklopné a otočné indikace jednotky je nejen dobře čitelný, ale také multifunkční. Pro zkušební postupy: směrová odchylka, test podvozku a brzd, dostáváte vždy tři informace o měřených hodnotách. Pomocí stupnic vyhodnocení zelená/žlutá/červená, pomocí ručiček analogových ukazatelů, a také prostřednictvím displejů LCD (sériově u BSA 43xx). Zde jsou udány další hodnoty pro zbrzdění v %, zatížení nápravy v kg a ovality brzd atd. Všechny výsledky měřených hodnot se automaticky ukládají do paměti, a lze je pomocí sériově dodávaného dálkového ovládání vytisknout. Automatické zjištění pohonu všech kol Také vozidla s pohonem všech kol se stále ve větším počtu objevují v autoservisech. BSA 434x nabízí pro všechna vozidla s pohonem všech kol sériově automatické obrácení směru otáčení při rozběhu sady válců. Tak lze zamezit poškození diferenciálu vozidla. Elektromagnetická brzda: Sériově dodávána u BSA 434x: Sada válců s elektromagnetickou brzdou zajišťuje mimořádně šetrné a jednoduché vyjetí vozidla. Sada válců s integrovanou řídicí a výkonovou elektronikou, přípojka datové sběrnice BNet Brzdové válce s potahem z plastu s korundem, zadní zkušební válce vyvýšeny o 25 mm Plně automatický průběh diagnostiky s režimem superautomatika Volitelně obsluha tlačítkem Start/Stop nebo dálkovým ovládáním Snímací kladky pro kontrolu prokluzu Žárově pozinkované sady válců Přejezdové kryty válců 3 LCD ukazatele Automatické rozpoznání pohonu 4x4 Elektromagnetická brzda Dálkové ovládání 5 Brzdy a podvozek Brzdová zkušebna BSA Montáž zařízení MONT-P3 Obr. Sestava pro propojení a ovládání zkušebny vlastním PC Umožňuje připojení zkušebny k vlastnímu PC. Sestava obsahuje vizualizační program pro tvorbu, tisk a archivaci zakázek. Dále nabízí možnost připojení dalších systémů prostřednictvím USB. Software pro tisk a archivaci testovacích dat pro vlastní PC: Přídavné zařízení s USB převodníkem rozhraní a softwarem určeným pro vlastní PC s Windows XP nebo novějším (min. požadavky na konfiguraci 512 MB RAM, CPU 1,6 GHz). Sada neslouží pro ovládání zkušebny přes PC. Motocyklová sestava umožňuje testování brzd motocyklů na válcové zkušebně brzd se šířkou válců 700 mm Zkušební šířka 300 mm, hmotnost 11 kg. Určeno pro zkušebny BSA 4231, 4311, Příslušenství 139

140 Válcová zkušebna brzd Válcová brzdová zkušebna TM BT Brekon Paket Propojovací vedení 15 m Zkušební šířka mm Elektrické připojení 3/N/PE 400 V, 50 Hz, 3x 25 A Maximální zatížení na nápravu 4 t Rozsah měření 0 8 kn Volnoběžná rychlost válců 5,4 km/h Výkon motoru 2x 3,7 kw Profi balíček včetně dálkového ovládání 5 Brzdy a podvozek Brzdová zkušebna pro osobní automobily a užitková vozidla s maximální nápravovou hmotností 4 t. Volitelně rozšiřitelná na analogovou testovací linku s připojením na PC. Kompaktní sada pozinkovaných válců s povrchovou úpravou Smooth-Grip Elektronický měřicí systém DMS Analogový ukazatel s dobře čitelným numerickým displejem Mikroprocesorem řízená Voděodolné motory K změření brzdné síly, rozdílu brzdných sil, ovality, valivého odporu Permanentní indikace rozdílu brzdných sil vlevo/vpravo Automatické nastavení do výchozí pozice Možnost testovat pouze jedno kolo (vhodné pro motocykly) Možnost dovybavit tiskárnou Automatická elektromechanická pomoc při výjezdu Upevňovací rám není součástí dodávky Certifikát CE Přejezdové výklopné kryty válců Funkce testování vozidel 4x4 (přepínání směru otáčení válců) Digitální ukazatel rozdílu brzdné síly Otočný nástěnný držák analog. ukazatele Hlavní otočný vypínač ASA livestream Volitelné příslušenství: Sada pro testování motocyklů Nápravová váha Pneumatická pomoc při výjezdu (pouze ve spojení s volitelným montážním rámem) Snímač tlaku na brzdový pedál Válcová brzdová zkušebna TM BT Brekon Paket TMBTBREKON141-4PAKET Doplňkové služby Montáž zařízení MONT-P3 Příslušenství Montážní rám pro sadu válců bez pneumatické pomoci při výjezdu Ovládací software pro vlastní PC Propojovací vedení mezi zkušebnou a vlastním PC o délce 15 m Černobílá jehličková tiskárna výsledných protokolů (A4) Držák na zeď pro jehličkovou tiskárnu Dálkové ovládání pro ovládání zkušebny z místa řidiče (nezbytné příslušenství pro tisk protokolů)

141 Testovací linka Diagnostická linka SDL 4390 Technická data Max. testovací zatížení 2,5 t Max. přejezdové zatížení 4,0 t Výkon motoru 2x 3,7 kw Testovací rychlost 5,2 km/h Automatické rozpoznání pohonu 4x4 Elektronická motorová brzda Průměr válců 205 mm Šířka válců 700 mm Převýšení válců 25 mm Rozsah analogového ukazatele 0 8 kn Diagnostika brzd na jednom přehledném ukazateli Veškerá data o provozní a parkovací brzdě, o brzdných silách a o diferenci brzdných sil Test podvozku Rychlá informace o přilnavosti v procentech a o rozdílu mezi koly jedné nápravy (princip měření EUSAMA) Test směrové odchylky Jednoduchým přejetím desky je indikována směrová odchylka v mm/m. Tak ihned zjistíte, zda se musí vozidlo nechat ještě seřídit na zařízení pro měření geometrie Bosch. PC-vizualizace Indikace měřených hodnot a navádění pro obsluhu pomocí barevného monitoru TFT 19 Databanka pro data zákazníka/vozidla (referenční hodnoty) BNet-Office-Testline-Software s manažerem zakázek, manažerem tisku/archivací a s rozhraním pro sítě ASA Možnost připojení do sítí s rozhraním pro obchodní provozní software Software Online Aktualizace a vzdálená diagnostika s údržbou Pojízdný vozík BSA 555 s přihrádkou pro tiskárnu, PC, operační systémy Windows, barevný monitor 19" TFT, klávesnice, myš a karta rozhraní Funkce: Automatické zjištění pohonu všech kol Také vozidla s pohonem všech kol se stále ve větším počtu objevují v autoservisech. BSA 434x nabízí pro všechna vozidla s pohonem všech kol sériově automatické obrácení směru otáčení při rozběhu sady válců. Tak lze zamezit poškození diferenciálu vozidla. Elektromagnetická brzda Sériově dodávána u BSA 434x: Sada válců s elektromagnetickou brzdou zajišťuje mimořádně šetrné a jednoduché vyjetí vozidla. Součástí dodávky nejsou zástavbové rámy, software a ovládací PC. 5 Brzdy a podvozek Diagnostická linka SDL 4390 Brzdová zkušebna BSA Tester podvozku SDL Deska pro test směrové odchylky SDL Kompletní diagnostický vozík s PC BSA Doplňkové služby Montáž zařízení MONT-P3 141

142 Testovací linka Testovací linka 240-RP Testovací šířka mm El. připojení 3 / N / PE 400 V, 50 Hz, 3 x 25 Nápravové zatížení 4 t Měřicí rozsah ukazatele 0 8 kn Testovací rychlost 5,4 km/h Výkon motoru 3 kw 5 Brzdy a podvozek Safelane 204-RP je model nově vyvinuté generace testovacích zkušeben s nejnovější technologií. Zkušebna je postavena na modulárním systému, a tudíž jí lze libovolně rozšiřovat a konfigurovat. Modulární konstrukce pro individuální řešení a jednoduché dovybavení hardwaru Přehledné uživatelské rozhraní v atraktivním designu Flexibilní konstrukce díky bezdrátovému připojení RP boxu k pracovní stanici/displeji Nový software včetně instalačního asistenta pro jednodušší instalaci Navíc k pracovní stanici možnost připojení dalších zobrazovacích displejů, přenosných ovladačů a tabletu Vzdálená diagnostika a aktualizace softwaru (s internetovým připojením) Elektroautomatická pomoc při výjezdu z válců Funkce testování vozidel s pohonem 4x4 2 směry testování (přepínání pomocí dálkového ovládání) Modulární systém Základní modul Testovací linka s kompaktní sadou válců, bezdrátové propojení díky RP-boxu, funkce testování vozidel 4x4, kompaktní sada pozinkovaných válců s povrchovou úpravou Smooth-Grip a délkou 700 mm, volitelná motorová brzda. Volitelné doplňkové moduly Tester podvozku 202-E Eusama nebo contactest 202-T Theta, tester směrové odchylky tractest 204 o délce 500 nebo mm. Volitelné možnosti zobrazení hodnot Stacionární kabinet EAA0368U18A vybavený PC, klávesnicí, myší, 27" monitorem s novým grafickým uživatelským rozhraním, tiskárnou a rozšířeným softwarovým balíčkem. Alternativou je nový analogový displej o velikosti 32" nebo 42" s novým grafickým rozhraním a základním softwarovým balíčkem (omezené funkce). Testovací linka 240-RP (základní modul) Stacionární kabinet s PC Tester podvozku contactest 202 E Tester směrové odchylky tractest 204 EEBR724A EAA0368U18A EAA0367U79A EAA0367U67A Doplňkové služby Montáž zařízení MONT-P3 Příslušenství Montážní rám pro tester podvozku contactest 2100 a sadu válců bez pneumatické pomoci při výjezdu Montážní rám směrové odchylky Kryty válců (vnější vyklápění) Dálkové ovládání EAA0368U22A 32" zobrazovací panel/monitor EAA0368U15A 142

143 Válcová zkušebna brzd Válcová zkušebna brzd pro osobní a nákladní vozidla safelane truck N SC Max. zatížení na nápravu 13 t Průměr válců 205 mm Délka válců mm Převýšení válců 30 mm Volnoběžná rychlost válců 2,5/5,0 km/h Provozní teplota 0 70 C El. připojení 400/50 V/Hz Jištění 3x 50 A Výkon motoru (kw) 2x 9.2 Rozměry (d x š x v): 700 x x 550 mm x 2 Měřicí rozsah ukazatele 0 6/0 30 kn Rozměry ukazatele (d x š x h): 600 x 800 x 200 mm Hmotnost ukazatele 35 kg Hmotnost válců 2x 400 kg K identifikaci brzdné síly, rozdílu brzdných sil vlevo/vpravo, ovality a valivého odporu Elektronický měřicí systém DMS Ochrana motorů proti stříkající vodě Dvoudílná sada pozinkovaných válců Povrchová úprava válců SmoothGrip 2 rychlosti testování Příprava pro rozšíření o nápravovou váhu Automatický i manuální režim Možnost dovybavit tiskárnou a PC Otočný hlavní spínač Automatická elektromechanická pomoc při výjezdu Permanentní indikace rozdílu brzdných sil vlevo/vpravo Automatické nastavení do výchozí pozice Automatické přepínání mezi programem pro osobní a nákladní vozidla Kabelové propojení mezi sadou válců a ukazatelem o délce 30 m Certifikát CE Součástí dodávky nejsou digitální ukazatele a montážní rámy. Válcová zkušebna brzd pro osobní a nákladní vozidla safelane truck N SC Doplňkové služby Montáž zařízení B MONT-P3 5 Brzdy a podvozek Dálkové ovládání (nezbytné příslušenství pro přepínání rychlosti válců) Rozšíření o ASA livestream Sada přejezdových krytů Sada montážních rámů pro montážní jámy Kompaktní montážní rám do podlahy včetně zakrytování středové části Ovládací software pro vlastní PC Propojovací vedení mezi ukazatelem a vlastním PC o délce 15 m Komunikační kabinet pro umístění PC, klávesnice, myši, monitoru a tiskárny Rozšíření o funkci testování vozidel s pohonem 4x4 (pouze pro 2rychlostní provedení s převýšením válců) Barevná tiskárna Digitální ukazatel rozdílu brzdných sil vlevo/vpravo Příslušenství 143

144 Válcová zkušebna brzd Válcové brzdové zkušebny pro nákladní vozidla BSA 5316 S42 / S43 Rozsah ukazatele 2x 0 40 kn Výkon motoru 2x 6,5 kw Max. přejezdová nosnost na nápravu 15 t Max. testovací zatížení na nápravu 13 t Testovací rychlost 2,4/4,8 km/h Délka válců mm Průměr válců 205 mm Převýšení válců 35 mm Min. šířka 800 mm Max. šířka mm Rozměry (d x š x v): x 680 x 590 mm 5 Brzdy a podvozek Brzdová zkušebna s analogovým ukazatelem (verze S43 s přídavným LCD displejem) a nástěnným držákem, vhodná pro testování nákladních vozidel s maximálním nápravovým zatížením 13 tun. Zkušebna se dodává se snímači rychlosti, rozhraním ASA livestream, žárově zinkovanou sadou válců se speciální povrchovou úpravou, která je šetrná k pneumatikám vozidla. Funkce: Integrovaná ovládací elektronika Elektromagnetická brzda Ukazatel Ovládací skříň Sada kabelů o délce 15 m Bezdrátové dálkové ovládání Nástěnný držák Navíc v dodávce u verze S43: 6místný LCD ukazatel 8bodová váha Sada tlakových snímačů (PM/PX1/PX2) Funkce testování pohonu 4x4 Brzdová zkušebna BSA 5316 S42 Skládá se z: Levá sada válců Pravá sada válců Ukazatel včetně držáku na zeď Ovládací skříň Brzdová zkušebna BSA 5316 S43 Skládá se z: Levá sada válců Pravá sada válců Ukazatel včetně držáku na zeď Ovládací skříň tlakových snímačů MRS Doplňkové služby Montáž zařízení MONT-P3 144

145 Testovací linka Testovací linka safelane pro + contactest 2100 Propojovací vedení 15 m Zkušební šířka mm Elektrické připojení 3/N/PE 400 V, 50 Hz, 3x 25 A Maximální zatížení na nápravu 4 t Rozsah měření 0 8 kn Volnoběžná rychlost válců 5,4 km/h Výkon motoru 2x 3,7 kw Testovací linka pro osobní a lehká užitková vozidla s maximálním nápravovým zatížením 4 tuny, verze pro komunikaci s PC, testování podvozku metodou Eusama, měřicí rozsah 0 8 kn, povrchová úprava válců SmoothGrip, délka 700 mm. Monitor není v rozsahu dodávky, ale je nezbytnou součástí testovací linky, - Slouží k zobrazení celého průběhu testování - Volné umístění na komunikačním kabinetu Software specifikován dle země použití (součástí rozsahu dodávky) Komunikační kabinet - Robustní lakovaná kovová konstrukce s pevnými podstavci - K umístění PC, tiskárny, klávesnice, myši a monitoru - Elektronika namontovaná na zadní straně komunikačního kabinetu - Včetně hlavního vypínače - Určený k libovolnému umístění v krytých prostorách Tester podvozku contactest 2100 na principu měření Eusama: - Modulární zařízení, samonosná zinkovaná konstrukce - Kabelová sada o délce 15 m k propojení s komunikačním kabinetem - Výkon motoru 1x 3 kw Sada válců k testování brzd brekon Modulární zařízení, samonosná zinkovaná konstrukce - Válce s povrchovou úpravou SmoothGrip, délka 700 mm - Válce ve stejné výškové úrovni - Kabelová sada o délce 15 m k propojení s komunikačním kabinetem - Výkon motoru 2x 3,7 kw Dálkové ovládání - K bezdrátovému ovládání zkušební linky CE-konform Volitelný tester směrové odchylky Montážní rámy, PC, monitor a tiskárna nejsou součástí dodávky. 5 Brzdy a podvozek Testovací linka safelane pro + contactest Doplňkové služby Montáž zařízení MONT-P3 Příslušenství Montážní rámy pro tester podvozku contactest 2100 a sadu válců bez pneumatické pomoci při výjezdu Montážní rám směrové odchylky Přejezdové kryty válců Rozšíření o funkci testování vozidel 4x Tester směrové odchylky tractest (500 mm)

146 Odvzdušňovací zařízení brzdových systémů Elektrické zařízení na testování a odvzdušňování brzd TM BTA Vario 5 Elektricky ovládané zařízení Obsluha jedním mechanikem K testování těsnosti brzdové soustavy Pro všechny brzdové systémy ABS, EDS, ESP, SBS Nastavitelný pracovní tlak 0 3 bar Integrované samoodvzdušnění Speciální pulzní čerpadlo umožňuje kompletní a precizní propláchnutí a odvzdušnění brzdového systému Pro nádoby s brzdovou kapalinou do 5 l Jednoduchá obsluha Automatické vypnutí přístroje při nízké hladině brzdové kapaliny v nádobě Navíc v dodávce: Záchytná nádoba Přípojný adaptér č. 20 na vyrovnávací nádržku Elektrické zařízení na testování a odvzdušňování brzd TM BTA Vario 5 TMBTAVARIO5 Elektrické zařízení pro testování a odvzdušňování brzd TM 520 PRO 5 Brzdy a podvozek S integrovaným elektrohydraulickým čerpadlem pro odsátí použité brzdové kapaliny K plnění a odvzdušňování brzdového systému, ideální zařízení pro výměnu brzdové kapaliny v brzdovém systému vozidla (vhodné i pro ABS). Jednoduchá obsluha jedním mechanikem umožňuje rychle a lehce vykonávat všechny zmíněné operace. Manipulace se zařízením je tak jednoduchá, že není potřebné žádné speciální školení na ovládání. Pro nádoby s brzdovou kapalinou od 5 do 20 l Obsluha jedním mechanikem Inteligentní technologie s automatickým kontrolním mechanizmem Nastavitelný pracovní tlak 0 3,5 bar Automatické vypnutí přístroje při nízké hladině brzdové kapaliny v nádobě K testování těsnosti brzdové soustavy Vhodné pro všechny hydraulické brzdové systémy ABS, EDS, ESP, SBC Speciální pulzní čerpadlo umožňuje kompletní a precizní propláchnutí a odvzdušnění brzdového systému Zařízení pro výměnu brzdové kapaliny Navíc v dodávce: Záchytná nádoba Přípojný adaptér č. 20 na vyrovnávací nádržku Elektrické zařízení pro testování a odvzdušňování brzd TM 520 PRO TM520PRO 146

147 Odvzdušňovací zařízení brzdových systémů Elektrické zařízení na výměnu a testování brzdové kapaliny TM BTA PERFECTA 4 Rychlé, bezproblémové a bezpečné zařízení na výměnu brzdové kapaliny přímo na vozidle. Doplňování není potřeba: brzdová kapalina se čerpá přímo z 5litrové originální náplně a je vstřikována do brzdového systému za pomoci hydraulického čerpadla. Pomalejší vytváření tlaku zabraňuje případnému pěnění brzdové kapaliny. Pulzující proud kapaliny se stará o to, aby byly sebemenší vzduchové bublinky vytlačeny z brzdového systému. Zařízení je včetně regulátoru tlaku. Pro všechny brzdové systémy ABS Beztlakové odpojení na vozidle Velmi nízká hmotnost vhodné i pro mobilní použití Bez stlačeného vzduchu Obsluha jedním mechanikem Při výměně náplně není potřeba odvzdušnění zařízení Rozsáhlá nabídka adaptérů na všechna běžná vozidla Dodáváno včetně euroadaptéru č. 20 Pro nádoby s brzdovou kapalinou do 5 l Pracovní tlak 0,4 3,5 bar Napětí sítě 230 V/50 Hz Délka plnící hadice 3,5 m Rozměry (d x š x v): 290 x 310 x 400 mm Hmotnost 7 kg Elektrické zařízení na výměnu a testování brzdové kapaliny TMBTAPERFECTA4 Sada adaptérů pro nejběžnější aplikace včetně univerzálního adaptéru. Kvalitní provedení z hliníku. Adaptér B35, E 20 W, G 75 Univerzální adaptér U 90K Sada přípojných adaptérů Elektrické zařízení na výměnu a testování brzdové kapaliny TM BTA PERFECTA 20 PLUS Rychlé, bezproblémové a bezpečné zařízení na výměnu brzdové kapaliny přímo na vozidle. Doplňování není potřeba: brzdová kapalina se čerpá přímo z 5litrové originální náplně a je vstřikována do brzdového systému za pomoci hydraulického čerpadla. Pomalejší vytváření tlaku zabraňuje případnému pěnění brzdové kapaliny. Pulzující proud kapaliny se stará o to, aby byly sebemenší vzduchové bublinky vytlačeny z brzdového systému. Zařízení včetně regulátoru tlaku. Pro všechny brzdové systémy ABS Beztlakové odpojení na vozidle Velmi nízká hmotnost vhodné i pro mobilní použití Bez stlačeného vzduchu Obsluha jedním mechanikem Při výměně náplně není potřeba odvzdušnění zařízení Rozsáhlá nabídka adaptérů na všechna běžná vozidla Dodáváno včetně euroadaptéru č. 20 Odsávací systém Perfecta Plus Za pomoci odsávacího systému je možné vyprázdnit vyrovnávací nádrž před samotným plněním. Tento proces je vyžadován od předních výrobců automobilů - malé usazeniny, nečistoty či malé části z vozidla mohou poškodit systém nebo brzdové válce. Pro nádoby s brzdovou kapalinou do 20 l Pracovní tlak 0,4 3,5 bar Napětí sítě 230 V/50 Hz Délka plnící hadice 3,5 m Rozměry (d x š x v): 540 x 400 x mm Hmotnost 30 kg 5 Brzdy a podvozek Elektrické zařízení na výměnu a testování brzdové kapaliny TMBTAPERFECTA20PLUS 147

148 Odsávačka/Testery brzdové kapaliny Pneumatická odsávačka brzdové kapaliny Jednoduché zařízení k odsátí brzdové kapaliny, k odvzdušnění brzdového systému a k naplnění soustavy brzdovou kapalinou. Integrovaný Venturiho systém k účinnému vakuování brzdového systému pomocí stlačeného vzduchu. Součástí dodávky je univerzální gumový adaptér vhodný pro ABS systémy. Objem nádoby 2 l Výška 27 cm Hmotnost 1,65 kg Pneumatická odsávačka brzdové kapaliny Tester brzdové kapaliny PenOhm K rychlému a přesnému určení obsahu vody v brzdové kapalině (v procentech) Indikace výsledku měření pomocí 5 diod Určeno pro brzdové kapaliny typu DOT3 a DOT4 Stabilní a kyselinovzdorné plastové provedení Tester brzdové kapaliny Napájecí baterie AAA 1,5 V Tester brzdové kapaliny PenOhm Profesionální tester brzdové kapaliny BFT Brzdy a podvozek Zařízení určené k velmi přesnému měření bodu varu brzdové kapaliny na glykolové bázi (DOT 3, DOT 4, DOT 5.1). Měření lze provádět přímo ve vyrovnávací nádržce vozu, nebo v měrném kalíšku, který je součástí dodávky, společně s odběrovou pipetou. ATE BFT 320 díky svému nabídkovému menu umožňuje velmi snadnou a rychlou obsluhu. Měření trvá celkem cca 30 vteřin a výsledek měření je zobrazen na digitálním displeji. Následně je na displeji zobrazeno doporučení k vyměně brzdové kapaliny (v případě nedostatečné kvality měřené brzdové kapaliny). : Digitální displej s udáním bodu varu brzdové kapaliny a doporučující upozornění na nutnost výměny brzdové kapaliny Ruční tester umožňující měření přímo ve vyrovnávací nádržce vozu Doba měření cca 30 sekund 12V připojení Použitelné pro brzdové kapaliny s bodem varu až 320 C Tester Měrný kalíšek a pipeta Návod k obsluze Úložný kufřík Profesionální tester brzdové kapaliny BFT

149 Zařízení na měření geometrie Laserové mobilní zařízení pro měření geometrie CARLINE CL 20 Zařízení vhodné pro měření geometrie předních i zadních náprav osobních a lehkých užitkových vozidel s průměrem kol do 22" (volitelně až 26"). Díky volitelným podstavcům lze měřit geometrii pomocí 2sloupového zvedáku. Určené k nastavování sbíhavosti, odklonu, záklonu, diferenčního úhlu rejdu a úhlu jízdní osy. 2 precizní 3bodové upínáky do 22" 2 závěsné měřicí stupnice 2 výkyvné laserové jednotky Přední otočné desky se stupnicí Stupnice na měření sbíhavosti Adaptéry na hliníkové a ocelové ráfky El. jednotka na měření odklonu a záklonu Nástěnný držák Součástí dodávky není databanka vozidel pro PC a podstavce pro měření geometrie na 2sloupovém zvedáku. Laserové mobilní zařízení pro měření geometrie CARLINE CL 20 Zaškolení obsluhy CL20 EW-P2 Sada podstavců AMB 4070 Vhodné příslušenství pro měření geometrie ve spojení s 2sloupovým zvedákem. S integrovanými zadními posuvnými deskami. Maximální nosnost 700 kg, výška 350 mm (přední, bez otočných desek)/400 mm (zadní). Stohovatelné na sebe. Sada podstavců AMB 4070 AMB4070 Zařízení na měření geometrie náprav Truckline TL 10 Laserová technika měření geometrie podvozků osobních, nákladních vozidel, návěsů, přívěsů a autobusů. Vhodné pro vozidla s více řídicími nápravami. Charakteristika: Díky magnetickému upínání je montáž měřicích hlav na ocelové disky kol velmi jednoduchá. Připevnění měřicích hlav na hliníkové disky je řešené speciálními přípravky. Otočná laserová jednotka měřicích hlav je napájená pomocí dobíjecích akumulátorů. Mobilní použití Nivelizace vůči středu rámu Měření bez nutnosti zvedáku Vhodné pro vozidla s více řídicími nápravami 2 měřicí hlavy s laserem a integrovanými bateriemi Měřicí hlavy s elektronickou vodováhou Nastavitelná stupnice sbíhavosti 2 nastavitelné magnetické stupnice 2 sady magnetických distančních držáků o délce 300 mm (sada = 3 kusy) 2 sady magnetických distančních držáků o délce 80 mm 2 otočné desky s nájezdovými plošinami 2 sady upínáků pro hliníková kola 2 nabíječky akumulátorů Pojízdná skříň 5 Brzdy a podvozek Zařízení na měření geometrie náprav Truckline TL 10 Zaškolení obsluhy Příslušenství Rozšíření o speciální přípravky pro měření geometrie osobních vozidel Rozšíření o speciální přípravky pro měření geometrie náprav přívěsů a návěsů TL10 EW-P3 TLPKW ALS 149

150 Zařízení na měření geometrie Zařízení na měření geometrie podvozku TM WA CARLINECL-1002BT Měřicí rozsah/přesnost měření: Sbíhavost ±22 /±1 do 4 Odklon ±22 /±3 do 6 Záklon ±18 /±9 Příklon ±18 /± 9 PC: 500 GB pevný disk, 2 GB RAM, sériový port, DVD mechanika, WIN7Pro SP1, TFT monitor 19", barevná tiskárna A4, klávesnice, myš, měřicí program, databanka osobních vozidel Obr. 1 Obr. 2 Obr. 3 Obr. 4 Obr. 5 5 Brzdy a podvozek Zařízení TM WA CARLINECL-1002BT je určeno pro měření geometrie podvozků osobních a lehkých užitkových vozidel. Měřící hlavy je možné upevnit na ocelové nebo hliníkové disky kol s průměrem do 22" (volitelně do 26"). Pojízdný vozík se zásuvkou na klávesnici, tiskárnu a úložným prostorem pro PC chrání komponenty před nečistotami a poškozením. Naměřené hodnoty jsou zobrazovány velkými, dobře čitelnými číslicemi. Rychlé změření hodnot bez výběru vozidla během pár minut. Možnost nastavovacích prací i na zvednutém vozidle nebo natočené přední nápravě. Kompenzace házivosti ráfků běžným způsobem otáčením kol nebo posouváním vozidla. Snadná obsluha a orientace v menu prostřednictvím 6 tlačítek na klávesnici. Integrovaný Spojler program umožňuje měření geometrie náprav nízko položených vozidel bez použití drahého příslušenství. Výkonové parametry: 360 systém měření Bezdrátový přenos dat pomocí Bluetooth Databáze vozidel, rozšiřitelná Vysoce odolné CCD kamery Kompenzace házivosti ráfku pojezdem nebo otáčením kola při zvednutém vozidle Program pro vozidla se sníženým podvozkem Měření geometrie i se zvednutým vozidlem (např. na 2sloupovém zvedáku) Robustní a lehké měřicí hlavy s elektronickou vodováhou Hlavy s funkcí dálkového ovládání Měřicí zařízení TM AMC 100 včetně 4 měřicích hlav s 8 CCD senzory 4x držák měřicí hlavy s upevňovacími svorkami na hliníkové disky 1x 19" barevný LCD monitor 1x barevná tiskárna, formát A4 1x měřicí software s databází vozidel 4x datový kabel 1x pojízdný vozík, stříbrná barva 1x sada otočných desek (2 kusy) Navíc v dodávce: Vodováha na volant Fixační přípravek na volant Fixační přípravek na brzdový pedál Zařízení na měření geometrie podvozku TM WA CARLINECL-1002BT TMWACARLINECL1002BT Doplňkové služby Zaškolení obsluhy Příslušenství EW-P3 Obr. Vodováha na volant 1 LL152 Posuvná deska pro osobní vozidla, délka 480 mm, 1 pár 2 SP1000H Posuvná deska pro osobní vozidla, délka mm, 1 pár 3 SP1000L Přední otočné desky se stupnicí, 1 pár 4 DSP1000S Precizní 3bodové upínáky s pružinovým upínáním za pneumatiky, pracovní rozsah 10-21". 5 RH3-4/21 Včetně adaptérů na ocelové i hliníkové ráfky. Sada 4 kusů. 150

151 Příslušenství Posuvná deska SP 1000L/SP 1000H Posuvná deska pro osobní vozidla SP 1000L Zadní posuvná deska pro měření geometrie podvozků o rozměrech (d x š x v): x 480 x 50 mm rozsah otáčení 2, nosnost kg, pozinkovaná. Posuvná deska pro osobní vozidla SP 1000L SP1000L Posuvná deska pro osobní vozidla SP 1000H Zadní posuvná deska pro měření geometrie podvozků o rozměrech (d x š x v): 480 x 480 x 50 mm, rozsah otáčení 10, zatížení kg, pozinkovaná. Posuvná deska pro osobní vozidla SP 1000H SP1000H Přední otočná posuvná deska, nosnost kg, pozinkovaná, výška 50 mm. Otočná deska pro osobní vozidla DSP 1000 Otočná deska pro osobní vozidla DSP 1000 DSP1000 Vodováha na volant Jednoduchá aplikace vodováhy na volanty s různými průměry. Ke správnému nastavení pozice volantu při měření geometrie pomocí integrované vodováhy. Vodováha na volant LL152 Přípravek pro měření křivky sbíhavosti ASB 5 Brzdy a podvozek K nastavení křivky sbíhavosti u vozidel Audi/VW. Včetně adaptérů. Přípravek pro měření křivky sbíhavosti ASB ASB 151

152 Zařízení na měření geometrie Zařízení na měření geometrie TM WA 580 PRISM ELITE Velikost kola 11 26" Rozchod kol mm Rozvor kol mm Rozsah upínáků 11 22" Monitor 19" TFT Bezdrátový přenos dat Měřicí systém POD El. připojení 230 V, 1 f, 50/60 Hz, 6 A/3 A 5 Brzdy a podvozek Profesionální 2kamerová měřicí technika vhodná pro měření geometrie osobních a lehkých užitkových vozidel: Mobilní vozík s přihrádkou na tiskárnu a uzavíratelnou přihrádkou pro PC 19" TFT monitor PC s předinstalovaným softwarem Windows a standardním ovládacím softwarem Barevná tiskárna Sada 2 reflektorů pro uchycení na přední nápravu Sada 2 měřicích hlav (PODů) 4 magneziové upínáky 11 22" Kompletní a aktuální databanka vozidel Přehledné 3D zobrazení všech naměřených hodnot během okamžiku Měření přední nápravy technologií 3D Kompenzace házivosti ráfků pojezdem Možnost změřit geometrii kdekoliv na rovné ploše Bezdrátový přenos dat pomocí Bluetooth Lithium-iontové akumulátory měřicích hlav s dlouhou životností Technologie měření bez nutnosti použití spojlerového adaptéru Odolné provedení pro náročné použití Nadstandardní databanka vozidel Možnost vytváření databáze zákazníků a vozidel Fixační přípravky na brzdový pedál a volant Ochranný kryt vozíku proti prachu Mechanické přední otočné desky, výška 50 mm Vozík na PC s uzamykatelnou přihrádkou PC s operačním systémem Windows 2 reflektory 2 měřicí hlavy (PODy) Zařízení na měření geometrie TM WA 580 PRISM ELITE TMWA580PRISMELITE Doplňkové služby Zaškolení obsluhy EW-P3 Příslušenství Spojlerový adaptér na zadní nápravu, 2 kusy Přejezdové plastové výplně pro přední otočné desky Premium Zadní posuvné desky, krátké, základní provedení Zadní posuvné desky, výška 50 mm, délka 1 m 152 C C C

153 Zařízení na měření geometrie 3D zařízení na měření geometrie TM WA GEOLINER 670 XD TT Velikost kola 11 22" Upínací rozsah kol 11 22" Displej/LCD monitor 24" Bezdrátový přenos dat 3D měřící systém El. připojení 230 V, 1 f, 50/60 Hz, 6 A/3 A Zařízení je vhodné pro měření všech důležitých parametrů podvozku osobních a lehkých užitkových vozidel. Rychlý a snadný postup měření ve třech krocích: upevnění měřicích terčů, kompenzace házivosti ráfků pojezdem vozidla vpřed a vzad, odečtení naměřených hodnot. Měření geometrie s maximální precizností Přesné a opakovatelné měření Menší a lehčí měřící terče Měření odklonu, záklonu, sbíhavosti, maximálního úhlu natočení volantu atd. Nastavení příčného závěsného ramena a pomocných rámů Změření geometrie bez zvedání vozidla Mobilní vozík s uzavíratelnou přihrádkou na PC a tiskárnu Rozsáhlá databanka vozidel (cca vozidel, stáří až 25 let) Přehledné 3D zobrazení všech naměřených hodnot během okamžiku 3bodové samostředicí magnesiové upínáky AC400: Upínání za pneumatiku bez kontaktu s ráfkem, bez rizika poškození Velký pracovní rozsah Vhodné pro všechny typy pneumatik Lehká konstrukce Ráčnový mechanizmus upínání usnadňující a urychlující práci Zvedací zařízení 2kamerového měřicího systému s vysokým rozlišením Volitelně varianta bez zvedacího sloupu (pouze s pevnými podstavci) 24" plochá obrazovka namísto 22" TFT monitoru Osobní počítač s ovládacím softwarem Geo Pro 42 Advanced Gold 3bodové samostředicí magnesiové upínáky AC400 s novými menšími XD terči Pohyblivý vozík s terminálem Fixační přípravek na volant Fixační přípravek brzdového pedálu Dálkové ovládání Barevná tiskárna Zabezpečení vozidla Navíc v dodávce: Sada předních otočných desek Sada plastových výplní pro plynulý přejezd předních otočných desek Sada pro měření světlé výšky vozidla Ochranný kryt vozíku proti prachu 5 Brzdy a podvozek 3D zařízení na měření geometrie TM WA GEOLINER 670 XD TT Zaškolení obsluhy TMWAGEOLINER670XDTT EW-P3 Zadní posuvné desky, krátké, základní provedení Zadní posuvné desky, výška 50 mm, délka 1 m C C Příslušenství 153

154 Zařízení na měření geometrie 3D zařízení na měření geometrie TM WA GEOLINER 790 Velikost kola 11 22" Upínací rozsah kol 11 22' Průměr kola 13 39" Displej/24" Monitor Rozchod mm Rozvor mm 5 Brzdy a podvozek Zařízení je vhodné pro měření všech důležitých parametrů podvozku osobních a lehkých užitkových vozidel. Rychlý a snadný postup měření ve třech krocích: upevnění měřicích terčů, kompenzace házivosti ráfků zkráceným pojezdem vozidla vpřed a vzad, odečtení naměřených hodnot. Patentovaná automatická synchronizace digitální kamery s výškou vozidla Měřicí systém se 3 kamerami je ideální pro průjezdové řešení Volitelný Mobilní kit pro snadný přesun mezi dvěma pracovišti Měření geometrie s maximální precizností Přesné a opakovatelné měření Menší a lehčí měřící terče Měření odklonu, záklonu, sbíhavosti, maximálního úhlu natočení volantu atd. Nastavení příčného závěsného ramena a pomocných rámů Změření geometrie bez zvedání vozidla Mobilní vozík s uzavíratelnou přihrádkou na PC a tiskárnu Rozsáhlá databanka vozidel (cca vozidel, stáří až 25 let) Přehledné 3D zobrazení všech naměřených hodnot během okamžiku 3bodové samostředicí magneziové upínáky AC400: Upínání za pneumatiku bez kontaktu s ráfkem, bez rizika poškození Velký pracovní rozsah Vhodné pro všechny typy pneumatik Lehká konstrukce Ráčnový mechanizmus upínání usnadňující a urychlující práci Zvedací zařízení 2kamerového měřicího systému s vysokým rozlišením Volitelně varianta bez zvedacího sloupu (pouze s pevnými podstavci) 24" plochá obrazovka namísto 22" TFT monitoru Osobní počítač s ovládacím softwarem Geo Pro 42 Advanced Gold 3bodové samostředicí magneziové upínáky AC400 s novými menšími XD terči Pohyblivý vozík s terminálem Fixační přípravek na volant Fixační přípravek brzdového pedálu Dálkové ovládání Barevná tiskárna Zabezpečení vozidla Navíc v dodávce: Sada předních otočných desek Sada plastových výplní pro plynulý přejezd předních otočných desek Sada pro měření světlé výšky vozidla Ochranný kryt vozíku proti prachu 3D zařízení na měření geometrie TM WA GEOLINER 790 Mobilní kit Zaškolení obsluhy TMWAGEOLINER790 EAK0305J78A EW-P3 Příslušenství Zadní posuvné desky, krátké, základní provedení Zadní posuvné desky, výška 50 mm, délka 1 m C C

155 Zařízení na měření geometrie Pro měření geometrie všech osobních a lehkých užitkových vozidel Měření je prováděno kamerovou měřicí technikou 3D Změření geometrie bez nutnosti zvedání vozidla Krátké časy pro přípravu, jednoduchá obsluha a rychlé získání výsledků Minimální nároky na pracovní prostor Přesné snímání hodnot sbíhavosti, odklonu kola, úhlu jízdní osy, přesazení os, záklonu a úhlu natočení Kompenzace házivosti ráfků pojezdem Maximální rozchod vozidla 340 cm (volitelně až 430 cm) Možnost měřit geometrii na nůžkovém, čtyřsloupovém zvedáku nebo volně na podlaze Robustní a ergonomická konstrukce těla měřicích kamer konstruována pro každodenní práci v autoservisu Integrovaná databanka vozidel zahrnuje přibližně vozidel a může být uživatelem rozšiřována o požadovaná data vozidel Zařízení na měření geometrie náprav FWA 46XX Zařízení FWA kompletní sestava Zařízení FWA 4650 S1 - základní sestava bez PC a dílenského vozíku Zařízení FWA 4650 S5 - kompletní bezdrátová sestava Zaškolení obsluhy EW-P3 Zařízení na měření geometrie náprav FWA 4437 Analýza podvozku pro osobní a lehká užitková vozidla s robustním Bosch dílenským vozíkem a rádiovým přenosem dat. Vysoká měřící přesnost a nízká tolerance díky vyzrálé CCD technologii se snímači. Nově s volitelnou funkcí kompenzace házivosti ráfku pojezdem. Přesné CCD snímače s rozsahem měření 20 Provedení s kabelovým nebo bezdrátovým přenosem dat Perfektní zpracovaní a robustní konstrukce připravena na dílenské prostředí Jednoduchý a rychlý ovládací program Kompletní databanka hodnot vozidel včetně doporučených postupů seřízení Pravidelná aktualizace všech hodnot Vhodné pro vozidla s rozvorem až do 6,5 m Dílenský vozík PC TFT monitor 19" Barevná inkoustová tiskárna Klávesnice Univerzální rychloupínáky Fixační přípravek na volant a brzdový pedál 5 Brzdy a podvozek Zařízení na měření geometrie náprav FWA Zaškolení obsluhy EW-P3 155

156 Zařízení na měření geometrie Zařízení na měření geometrie nákladních vozidel AXIS4000 PRO Frekvence 433 Mhz Provozní doba na jedno nabití akumulátorů 10 h El. připojení 240 V, 1 f Měřicí rozsah/přesnost měření: sbíhavost do 5 /± 0 05 záklon do 10 /± 0 05 odklon do 10 /± 0 05 příklon do 20 /± Brzdy a podvozek Mobilní zařízení na měření gemeometrie na bázi 3D technologie. Určená pro nákladní a užitková vozidla s jednou a volitelně i více říditelnými nápravami. Vysoce kvalitní systém měření umožňuje získat grafické znázornění stavu geometrie nejen nákladních a užitkových vozidel, ale i osobních a přípojných vozidel, návěsů, přívěsů i autobusů. Mobilní bezdrátové provedení Ovládání pomocí vlastního PC či volitelného tabletu Rychlé snadné uchycení kamer pomocí magnetických 3bodových upínáků s možností upnout za dezén pneumatiky Dodávaný program je velice jednoduchý a přehledný, vede obsluhu zařízení krok po kroku celým procesem měření a seřizování geometrie Zařízení umožňuje změřit hodnoty sbíhavosti, jízdní osy, odklon kola, záklon a příklon rejdového čepu, diferenční úhel rejdu, pozici jednotlivých náprav a převodky řízení. Možnost výtisku protokolu s hodnotami před a po seřízení geometrie Vysoká úroveň kvality zpracování Změření geometrie bez nutnosti zvedání vozidla Flexibilita v možnosti počtu měřených náprav Mobilní stojan na geometrii včetně příslušenství Software na DVD pro vlastní PC (bez databanky) Měřící kamery 3bodové upínáky Přední otočné desky Příslušenství Součástí dodávky není PC, databanka vozidel, přípravky pro měření autobusů, osobních a přípojných vozidel. Zařízení na měření geometrie nákladních vozidel AXIS4000 PRO Databanka nákladních vozidel Příslušenství Rozšiřující sada pro meření geometrie osobních vozidel Rozšiřující sada pro měření geometrie přípojných vozidel Sada otočných desek pro dvojitou řízenou nápravu, 1 pár Přípravek pro měření geometrie autobusů

157 Hydraulické testery vůlí zavěšení Hydraulický tester vůlí zavěšení HDA-2.6P Zařízení je vhodné pro diagnostické účely před seřizováním geometrie podvozku nebo pro pravidelné technické prohlídky Určený pro testování zavěšení osobních a lehkých užitkových vozidel s maximální hmotností na nápravu 2,6 tuny Díky svým kompaktním rozměrům je možné tester namontovat na nůžkový či 4sloupový zvedák nebo jámu Ovládání pomocí dálkového ovladače s osvětlením 6 různých testovacích směrů Testovací plošiny se speciálním adhezním povrchem fixační přípravek na brzdový pedál, kabelový dálkový ovladač s osvětlením, hydraulická jednotka se standardní délkou hadic a 2 mechanické jednotky. Max. zatížení na nápravu 2,6 t Rozměry testovacích plošin 500 x 270 mm Povrch testovacích plošin epoxidový korund/žebrovaná ocel Max. síla stranového posunu Nm Max. síla otáčivého posuvu Nm Výška testovacích plošin 54 mm Ochrana proti korozi galvanizované plošiny Výkon motoru 1,1 kw Elektrické připojení 3x 400 V Varianta na jámu či nůžkový zvedák Varianta na 4sloupový zvedák Montáž zařízení MONT-P2 Hydraulický tester vůlí zavěšení nákladních vozidel HD-18 Zařízení je vhodné pro diagnostické účely před seřizováním geometrie podvozku nebo pro pravidelné technické prohlídky Určený pro testování zavěšení nákladních a užitkových vozidel s maximální hmotností na nápravu 18 tun Díky svým kompaktním rozměrům je možné tester namontovat na nůžkový či 4sloupový zvedák nebo jámu Ovládání pomocí dálkového ovladače s osvětlením 6 různých testovacích směrů Testovací plošiny se speciálním adhezním povrchem fixační přípravek na brzdový pedál, kabelový dálkový ovladač s osvětlením, hydraulická jednotka se standardní délkou hadic a 2 mechanické jednotky. Max. zatížení na nápravu 18 t Rozměry testovacích plošin 800 x mm Povrch testovacích plošin epoxidový korund/žebrovaná ocel Max. síla stranového posunu Nm Max. síla otáčivého posuvu Nm Výška testovacích plošin 100 mm Ochrana proti korozi galvanizované plošiny Výkon motoru 2,2 kw Elektrické připojení 3x 400 V 5 Brzdy a podvozek Varianta na jámu či nůžkový zvedák Varianta na 4sloupový zvedák Montáž zařízení MONT-P2 157

158 Vzduchotechnika Krytá pružinová automatika Hliníková konstrukce 15 m dlouhá hadice Odolný vůči korozi Automatické hadicové navijáky TM AS 10 a TM AS 15 Více informací k produktu naleznete na straně 168.

159 Kompresor TM CU STS Více informací k produktu naleznete na straně 161. Nasávané množství 550 l/min Objem vzdušníku 500 l Max. tlak 15 bar Automatický odvaděč kondenzátu Sada gumových silentbloků Vzduchotechnika

160 Mobilní kompresory Mobilní kompresory UniMaster Kompresory UniMaster Pojízdné kompresory na ležatém vzdušníku, kompletně vybavené všemi pojistnými armaturami a elektrickým připojovacím kabelem se zástrčkou a tlakovým spínačem Condor. Vzdušník je vybaven pojistným ventilem, manometrem tlaku ve vzdušníku a vypouštěcím ventilem kondenzátu. Navařená zadní rukojeť usnadňuje manipulaci. Plně automatický provoz přes tlakový spínač s odlehčením při rozběhu, ochranou motoru a vypínačem UNM. UniMaster W S bohatým vybavením pro univerzální použití 1válcový agregát na jedné hřídeli s motorem a motor 230 V na střídavý proud se zabudovanou ochranou motoru Včetně redukčního ventilu s filtrem pro regulovaný a čistý stlačený vzduch bez kondenzátu, nečistot a oleje Dodatečně s 2m elektrokabelem s gumovým opláštěním a odvodem vzduchu přes rychlospojku Záruka 10 let na vzdušník proti prorezavění UniMaster W S bohatým vybavením pro univerzální použití S pohonem klínovým řemenem, 2 válci v řadě pro zvlášť klidný chod a motorem 230 V na střídavý proud s externí ochranou motoru Nízký počet otáček kompresoru ochrana stavebních dílů kompresoru, snížení hlučnosti a vibrací Velký ventilátor pro optimální chlazení Včetně redukčního ventilu s filtrem pro regulovaný a čistý stlačený vzduch bez kondenzátu, nečistot a oleje Dodatečně s 2m elektrokabelem s gumovým opláštěním a odvodem vzduchu přes rychlospojku Záruka 10 let na vzdušník proti prorezavění UniMaster WX 6 Vzduchotechnika S EXTRA vybavením pro univerzální použití Odvod kondenzátu v optimální výšce pro obsluhu S pohonem klínovým řemenem, 2 válci v řadě pro zvlášť klidný chod a motorem 230 V na střídavý proud s externí ochranou motoru Nízký počet otáček kompresoru ochrana stavebních dílů kompresoru, snížení hlučnosti a vibrací Včetně úpravné jednotky s redukčním ventilem s filtrem pro regulovaný a vyčištěný vzduch od kondenzátu, nečistot a oleje a s přimazávačem pro stlačený vzduch s olejem Optimalizovaný ovládací panel se snadno čitelnými manometry a ochranou citlivých dílů Dodatečně s 4m elektrokabelem s gumovým opláštěním a odvodem vzduchu přes 2 bezpečnostní rychlospojky Otočná kolečka vpředu a delší rukojeť zlepšují mobilitu Zadní kola z měkké gumy. To představuje bezpečnost umělohmotného kola s jízdním komfortem vzduchem plněných kol Velký ventilátor pro optimální chlazení Vzdušník (zinkofosfátový a s umělohmotným povrchem) s 2složkovou vnitřní povrchovou úpravou Záruka 15 let na prorezavění vzdušníku UniMaster D S bohatým vybavením pro univerzální použití S pohonem klínovým řemenem, 2 válci v řadě pro zvlášť klidný chod a motorem 400 V na střídavý proud s externí ochranou motoru Nízký počet otáček kompresoru ochrana stavebních dílů kompresoru, snížení hlučnosti a vibrací Velký ventilátor pro optimální chlazení Včetně redukčního ventilu s filtrem pro regulovaný a čistý stlačený vzduch bez kondenzátu, nečistot a oleje Dodatečně s 2m elektrokabelem s gumovým opláštěním a odvodem vzduchu přes rychlospojku Přívod k přístroji s měničem fází Záruka 10 let na vzdušník proti prorezavění Tlak 10 bar 10 bar 10 bar 10 bar Nasávané množství 260 l/min 410 l/min 410 l/min 510 l/min Plnicí výkon 160 l/min 295 l/min 295 l/min 390 l/min Motor 1,5 kw/230 V 2,2 kw/230 V 2,2 kw/230 V 3,0 kw/400 V Objem vzdušníku 50 l 50 l 50 l 90 l /Typ W W WX D A A A A

161 Stacionární kompresory Kompresory Technická data TM CU STS : Maximální tlak 15 bar Nasávané množství 550 l/min. Dodávané množství 440 l/min. Motor 4,0 kw/400 V Objem vzdušníku 270 l Rozměry (h x š x v): 750 x 705 x mm Hmotnost 177 kg Technická data TM CU STS : Maximální tlak 15 bar Nasávané množství 550 l/min. Dodávané množství 440 l/min. Motor 4,0 kw/400 V Objem vzdušníku 500 l Rozměry (h x š x v): 850 x 850 x mm Hmotnost 230 kg Max. tlak 15 bar 2válcový motor s dvojstupňovou kompresí Kompletně vybavený všemi armaturami, jako jsou elektromagnetický ventil nebo tlakový spínač s odvzdušňovacím ventilem pro plně automatický provoz, ochranou motoru, pojistným ventilem, manometrem, zpětným ventilem, vypouštěcím kohoutem kondenzátu a uzavíracím ventilem Malé vibrace během chodu díky nízkému počtu otáček Vzdušník se speciální vnitřní ochrannou vrstvou Záruka 15 let proti prorezavění Velký ventilátor pro optimální chlazení Mezichladič a dochlazovač zajišťují rychlé ochlazení vyrobeného stlačeného vzduchu U kompresoru s příkonem od 5,5 kw je součástí dodávky rozběh přes automatický spínač hvězda trojúhelník Stacionární kompresor Sada gumových podložek Navíc v dodávce: Elektroventil Ecomat 3100 pro automatické odvádění kondenzátu Připojovací hadice ¾", délka mm 6 Vzduchotechnika Stacionární kompresor, 270 l Stacionární kompresor, 500 l TMCUSTS TMCUSTS Doplňkové služby Montáž zařízení na dotaz 161

162 Stacionární kompresory Kompresory Tlak 10 bar Nasávané množství 630 l/min. Dodávané množství 500 l/min. Výkon motoru 4 kw/400 V Objem vzdušníku 270 l Rozměry (d x š x v): 705 x 750 x mm Hmotnost 159 kg Rozměry (d x š x v): 515 x x mm Hmotnost 176 kg Max. tlak 10 bar 6 Vzduchotechnika 2válcový motor s dvojstupňovou kompresí Kompletně vybavený všemi armaturami, jako jsou elektromagnetický ventil nebo tlakový spínač s odvzdušňovacím ventilem pro plně automatický provoz, ochranou motoru, pojistným ventilem, manometrem, zpětným ventilem, vypouštěcím kohoutem kondenzátu a uzavíracím ventilem Malé vibrace během chodu díky nízkému počtu otáček Vzdušník se speciální vnitřní ochrannou vrstvou Záruka 15 let proti prorezavění Velký ventilátor pro optimální chlazení Mezichladič a dochlazovač zajišťují rychlé ochlazení vyrobeného stl. vzduchu Stacionární kompresor Sada gumových silentbloků Navíc v dodávce: Elektroventil Ecomat 3100 pro automatické odvádění kondenzátu Připojovací hadice ¾", délka mm Stacionární kompresor, stojatý vzdušník Stacionární kompresor, ležatý vzdušník TMCUSTS TMCUSTL Doplňkové služby Montáž zařízení na dotaz 162

163 Příslušenství/šroubové kompresory Kondenzační sušička DK 600 ECO Úsporné a hospodárné odvádění kondenzátu bez tlakových ztrát díky automatickému odvaděči kondenzátu. Vhodné pro trvalé použití se spolehlivou ochranou kvalitních strojů a řídicích systémů. Funkce úspory energie ECO: ventilátor a kompresor se při delší přestávce vypnou. Nízká údržba a energetická hospodárnost díky nejlepší technice odvádění kondenzátu na trhu. Kondenzační sušička DK 600 ECO H Odvaděč kondenzátu Ecomat 3100 Automatické odvádění znečištěného kondenzátu obsahujícího olej z tlakových nádob, filtrů a sušiček stlačeného vzduchu. Elektrické připojení 230 V/50 Hz Připraveno k zapojení s 2,5 m připojovacím kabelem a zástrčkou Pro nasávaný výkon l/min Rozměry (š x h x v): 149 x 65 x 118 Odvaděč kondenzátu Ecomat 3100 D Šroubové kompresory Robustní, klínovým řemenem poháněné šroubové kompresory s osvědčenými šroubovými bloky s dlouhou životností Zařízení ihned připravené k provozu díky umístění na vzdušníku Elektronická řídící jednotka AirSmart s důležitými kontrolními a pojistnými funkcemi Snadné používání a maximální komfort obsluhy díky snadno pochopitelnému elektronickému řízení Malá potřeba místa díky kompaktním rozměrům Přehledné uspořádání všech komponentů šetří čas a usnadňuje práci při údržbě S nízkou hlučností díky skříni s výstelkami pohlcujícími hluk Snadná montáž kanálu odpadního vzduchu Zabránění drahým škodám při uvedení do provozu Vzdušník je vybaven vypálenou vnitřní povrchovou úpravou. Záruka na vzdušník 15 let proti prorezavění. Tlak 10 bar 10 bar Objemový proud 530 l/min 700 l/min Příkon motoru 4 kw 5,5 kw Objem vzdušníku 270 l 270 l El. připojení 400 V 400 V Hlučnost 62 db 66 db Hmotnost 227 kg 240 kg /Typ AM K XB AM K XB H H Vzduchotechnika 163

164 Rozvody stlačeného vzduchu Hadice na stlačený vzduch/oleje Hadice na stlačený vzduch s textilní vložkou Pro běžné použití stlačeného vzduchu S rychlospojkou s velkým průchodem vzduchu Provozní tlak při 20 C Modrá barva Včetně rychlospojky a nástavce na rychlospojku TÜV certifikát Obr. 1 Obr. Max. tlak 20 bar, 6 x 2,5 mm, vnější průměr 11 mm, 1 D vnitřní průměr 6 mm, délka 10 m Max. tlak 17 bar, 9 x 3 mm, vnější průměr 15 mm, 1 D vnitřní průměr 9 mm, délka 10 m Max. tlak 15 bar, 12,5 x 3 mm, vnější průměr 18,5 mm, vnitřní průměr 12,5 mm, délka 10 m 1 D Hadice na stlačený vzduch Super Flex Zvláště odolné vůči přimazávanému vzduchu díky zesílenému provedení a textilní vložce Velmi flexibilní i při nízkých teplotách S rychlospojkou s velkým průchodem vzduchu Provozní tlak při 20 C Šedá barva Včetně rychlospojky a nástavce na rychlospojku Obr. 2 Obr. Max. tlak 20 bar, 6,3 x 2,35 mm, vnější průměr 11 mm, 2 D vnitřní průměr 6,3 mm, délka 10 m Max. tlak 20 bar, 10 x 2,75 mm, vnější průměr 15,5 mm, vnitřní průměr 10 mm, délka 10 m 2 D Polyamidové hadice na stlačený vzduch Provozní tlak při 20 C Modrá barva Včetně rychlospojky a nástavce na rychlospojku 6 Vzduchotechnika Obr. 3 Obr. Max. tlak 8 bar, 8 x 1/5 m, vnější průměr 8 mm, vnitřní průměr 6 mm délka 2,5 m, maximální délka 5 m 3 D Max. tlak 8 bar, 8 x 1/7,5 m, vnější průměr 15,5 mm, vnitřní průměr 10 mm, délka 4 m, maximální délka 7,5 m 3 D Max. tlak 8 bar, 10 x 1/10 m, vnější průměr 10 mm, 3 vnitřní průměr 8 mm, délka 6 m, maximální délka 10 m D Oleje Obr. Pro pojízdné kompresory, objem 1 l 4 B Pro stacionární kompresory, objem 3 l 4 B Pro pneumatické nářadí a přimazávače, objem 1 l 4 B Obr

165 Rozvody stlačeného vzduchu Rychlospojky Obr. 1 Rychlospojky: Mosazné provedení Jmenovitá šířka 7,2 mm Obr. S vnějším závitem G ¼" a, velikost 22 1 E S vnějším závitem G ⅜" a, velikost 22 1 E S vnějším závitem G ½" a, velikost 22 1 E S vnitřním závitem G ¼" i, velikost 22 2 E S vnitřním závitem G ⅜" i, velikost 22 2 E S vnitřním závitem G ½" i, velikost 24 2 E Pro hadice s vnitřním průměrem 6 mm 3 E Pro hadice s vnitřním průměrem 9 mm 3 E Pro hadice s vnitřním průměrem 13 mm 3 E Obr. 2 Obr. 3 Obr. 4 Hadicové nástavce na rychlospojku Mosazné provedení Jmenovitá šířka 7,2 mm Obr. Pro hadice s vnitřním průměrem 6 mm 4 E Pro hadice s vnitřním průměrem 9 mm 4 E Pro hadice s vnitřním průměrem 13 mm 4 E Obr. 5 Obr. 6 Nástavce na rychlospojku Mosazné provedení Jmenovitá šířka 7,2 mm Obr. S vnějším závitem G ¼" a, velikost 14 5 E S vnějším závitem G ⅜" a, velikost 22 5 E S vnějším závitem G ½" a, velikost 22 5 E S vnitřním závitem G ¼" i, velikost 14 6 E S vnitřním závitem G ⅜" i, velikost 22 6 E S vnitřním závitem G ½" i, velikost 22 6 E Vzduchotechnika 165

166 Nástřikové pistole/údržbové jednotky Kombi-pistole UHW 2000 Na ochranu podvozků a stříkání dutin Standardně vybavena rozprašovací hadicí o délce 90 cm Na běžné dostupné nádobky s kordel-závitem 40 mm Spotřeba vzduchu l/min Pracovní tlak 4 6 bar Hmotnost 0,46 kg Kombinovaná pistole UHW 2000 D Rozprašovací pistole SM Praktická rozprašovací pistole z hliníku Regulace množství materiálu a vzduchu Spodní nádobka s velkým otvorem pro snadné čištění Spotřeba vzduchu l/min Pracovní tlak 3 6 bar Hmotnost 0,64 kg Rozprašovací pistole SM D Filtr s regulátorem tlaku v kovovém pouzdře Variobloc Filtr a regulátor tlaku v jednom zařízení, prostorově úsporné řešení. Maximální vstupní tlak (P1) 20 bar, sekundární tlak (P2) max. 10 bar, maximální okolní teplota 80 C. G 3 8 BG I M G 1 2 BG II M 6 Vzduchotechnika Jednotka údržby vzduchu Variobloc Filtr, přimazávač a a regulátor tlaku v jednom zařízení, prostorově úsporné řešení. Maximální vstupní tlak (P1) 20 bar, sekundární tlak (P2) max. 10 bar, maximální okolní teplota 80 C. G 3 8 BG I M G ½ BG II M 166

167 Automatické kabelové navijáky Automatický kabelový naviják Automatický kabelový naviják z robustního kompozitního materiálu, zcela izolovaný, s pružinovou automatikou a kuličkovými ložisky, odpojitelná aretace, otočný držák (180 ), ochrana proti přehřátí, včetně "stoperu", snadnější kabelový výsuv díky ložiskům, max. 230 V, včetně ochranné zástrčky. Třída krytí IP24, certifikace CE, TÜV a GE. Délka 15 m 20 m Specifikace kabelu H05VV-F3G 1,5 H07RN-F3G 2,5 Hmotnost 4,5 kg 9,2 kg Rozměry (d x š x v): 325 x 275 x 185 mm 450 x 361 x 195 mm /typ Automatický kabelový naviják NOVINKA! Plastový kryt s otočným držákem, připojovací kabel s ochrannou zástrčkou o délce 1 m, max W, 230 V. Délka 10 m Specifikace kabelu H05VV-F3G 1,5 mm² Hmotnost 3,8 kg Rozměry (d x š x v): 310 x 260 x 160 mm Popis Model délka 10 m MRLCUA00001 Automatický hadicový naviják Automatický hadicový naviják na vodu z robustního plastového materiálu, PVC hadicí, "stoperem" a odpojitelnou aretací. amaximální tlak 6 bar, pohyblivý montážní držák, včetně připojovací sady. Hadicové provedení s bezproblémovým navinutím. Hmotnost cca. 10 kg. Popis Model W/1 délka 20 m, DN Model W/1 délka 25 m, DN Model W/1 délka 30 m, DN Automatický hadicový naviják pro vysokotlaké čističe Otevřené provedení z nerezové oceli: Automatický hadicový naviják z nerezové oceli. Nastavitelný výstup hadice s plastovými válci. Včetně vysokotlaké hadice a stopperu. Axiální otočný kloub. Tlak max. 220 bar Teplota max. 150 C Připojovací závit M22 x 1,5 Hmotnnost cca. 17 kg Rozměry (d x š x v): 460 x 200 x 460 mm Vzduchotechnika Popis Model /E délka 12 m Model /E délka 20 m Volitelně s kontrolovaným zpětným chodem, kontrolní systém RAPID Safety Control

168 Hadicové a kabelové navijáky Automatické hadicové navijáky Automatické hadicové navijáky, konstrukce z nerezového hliníkového materiálu, s pozinkovaným pohyblivým vodicím ramínkem, včetně nástěnného otočného držáku (180 ), snadná montáž, CE certifikát. Hadice z PVC o délce 10 m, vnitřní průměr 10 mm, včetně západky, max. tlak 20 bar, navíc v dodávce nástěnná otočná konzole Hadice z PVC o délce 15 m, vnitřní průměr 10 mm, včetně západky, max. tlak 20 bar, navíc v dodávce nástěnná otočná konzole TMAS10 TMAS15 Automatický hadicový naviják NOVINKA! Automatický hadicový naviják z robustního plastového materiálu s odpojitelnou aretací. Tlak max. 10 bar Bezúdržbový Otočný držák Včetně 8 m PVC-hadice DN 08 a stoperu Rozměry (d x š x v): cca 340 x 200 x 320 mm Hmotnost cca. 4,2 kg Popis Model délka 8 m MRLCUA01001 Automatické hadicové navijáky Automatické hadicové navijáky z robustního plastu, s odpojitelnou aretací, maximální pracovní tlak 20 bar, bezúdržbové, výklopné provedení s montáží na zeď, PVC hadice s vnitřním průměrem 10 mm, rozměry (d x š x v): 480 x 230 x 460 mm, hmotnost cca 12,5 kg. 6 Vzduchotechnika Automatický hadicový naviják NOVINKA! Popis Model /1 délka 15 m Model /1 délka 20 m Automatický hadicový naviják v lakovaném provedení z oceli, odolný, fixní vývod hadice s navíjecím bubnem z PVC. Žádné nároky na montáže, snadno přenositelný. Tlak max. 15 bar/20 C Včetně speciální PVC hadice o délce 30 m se stoperem, DN 10 Popis Model délka 30 m

169 Hadicové a kabelové navijáky Model SH Nástěnný hadicový držák Velký XXL držák hadic a kabelů z nerezové oceli, montáž na zeď, včetně odkládacího prostoru pro hadicové přípojky, stříkací pistole apod. Stabilní provedení pro cca. 40 m hadice DN 12 nebo 20 m hadice DN 20. Možnost montáže na zeď, stroje, pracovní stůl, regál, zdvihací plošinu. Rozměry (d x š x v): 300 x 250 x 150 mm. Dodání bez hadice Nástěnný hliníkový držák hadic Univerzální použití pro každou hadici nebo kabel v závislosti na délce a tloušťce, provedení ve čtyřech různých velikostech, montáž na zeď, stroj, pracovní stůl, regál apod. Šetrné uložení hadic díky kruhovému výřezu, nedochází tím k žádnému lámání hadic a kabelů. Hliníkové provedení. Popis Hliníkový držák hadic Velikost S, malý 371 Hliníkový držák hadic Velikost M, střední 376 Hliníkový držák hadic Velikost L, velký 372 Hliníkový držák hadic Velikost XL, extra velký 378 Paket hadicového a kabelového navijáku TM EP Včetně nosné kovové konzole, vhodný pro montáž na dvousloupový zvedák nebo na zeď Automatický navíjecí buben s rychlospojkou Plastový buben Maximální tlak 10 bar Odpojitelná aretace Bezúdržbový provoz Délka PVC hadice 8 m Paket hadicového a kabelového navijáku TM EP Automatický kabelový buben se zásuvkou Plně izolované provedení Odpojitelná aretace Ochrana před přehřátím Elektrické připojení 230 V Délka kabelu 10 m Třída krytí IP 44 TM EP Závěsný rozvaděč energie Slouží k odebírání proudu a stlačeného vzduchu přímo nad pracovním místem. Třída krytí IP44, ochrana proti stříkající vodě. Vybavení: 6x ochranné zásuvky 230 V 2x připojení ke stlačenému vzduchu (až 12 barů), každé DN 7.4 s bezpečnostní rychlospojkou a tlačítkem Hadice na stlačený vzduch "soft" (9 x 2,75 mm), délka 2 m, do 15 bar Zavěšení skrze pozinkovaný uzlový řetězec s karabinou, délka 2 m Rozměry (š x v x h): 227 x 305 x 212 mm 6 Vzduchotechnika Závěsný rozvaděč energie Závěsný rozvaděč energie, s otočnou elektrickou zásuvkou, 5 pólů, 16 A/400 V E48200 E

170 Odsávací systémy výfukových plynů Kompletní jednoduchá odsávací sada pro osobní a nákladní vozidla Kompletní jednoduchá odsávací sada pro osobní vozidla Obsah sady: Příruba Ø 100 mm Konzole Hadice NTP o průměru 100 mm se zavěšením 3f ventilátor N10 0,55 kw, 380 V 3f spínač ventilátoru s proudovou ochranou Štěrbinová (násuvná KOS 100/7,5) odsávací hubice pro výfuky o průměru max. 75 mm (100 mm KOS 100/7,5) Kompletní odsávací sada pro osobní vozidla s hadicí o délce 5 m KOS 100/5 Kompletní odsávací sada pro osobní vozidla s hadicí o délce 7,5 m KOS 100/7,5 Kompletní jednoduchá odsávací sada pro nákladní vozidla Obsah sady: Příruba Ø 150 mm Konzole Hadice NTP 5,0 m o průměru 150 mm Zavěšení 3f ventilátor N16 0,55 kw, 380 V 3f spínač ventilátoru s proudovou ochranou Štěrbinová odsávací hubice pro výfuky o průměru max. 125 mm, dvojitý výfuk max. 150 x 80 mm Kompletní odsávací sada pro nákladní vozidla KOS 150/5 Kompletní emisní odsávací sada pro osobní a nákladní vozidla Kompletní odsávací jednotka výfukových plynů doporučená pro měření emisí osobních vozidel Obsah sady: 3f ventilátor N24 0,9 kw, hadice NTP o délce 5 m, průměr 6 (150 mm) včetně příruby s konzolí, výškově stavitelný odsávací trychtýř nutné pro emise V6 V12 motorů (CZ 151), 3f spínač ventilátoru s proudovou ochranou 6 Vzduchotechnika Emisní odsávací sada pro osobní vozidla EMISE PKW Kompletní odsávací jednotka výfukových plynů doporučená pro měření emisí nákladních vozidel Obsah sady: Přípojka na ventilátor o průměru 200 mm, 3f ventilátor N40 2,2 kw, hadice NR-CP o délce 5 m, průměr 8 (200 mm) včetně nástěnné konzole, výškově stavitelný odsávací trychtýř pro výfuky nákladních vozidel (CZ 201), 3f spínač ventilátoru s proudovou ochranou. Emisní odsávací sada pro osobní vozidla EMISE PKW 170

171 Odsávací systémy výfukových plynů Kompletní odsávací kolejnice pro osobní vozidla (3 v řadě 1 odsávací vozík) Odsávací kolejnice o délce 7,5 m ( ), horní připojení ventilátoru na kolejnici o průměru 200 mm ( ), odsávací vozík 920/400 s klapkou bez balanceru s hadicí NTP o délce 5 m, průměr 4 (100 mm) a závěšením koncovky ( ), pryžová koncovka s klapkou a rukojetí, pro dvojvýfuky 150x110 mm ( ), 3f ventilátor N16 0,55 kw ( ) s nástěnnou konzolí ( ), 3f spínač ventilátoru s proudovou ochranou ( ), vstupní přípojka na ventilátor o průměru 200 mm ( ) Kompletní odsávací kolejnice pro osobní vozidla 920/400-7,5 Odsávací buben 865 krátký s hadicí NTP o průměru 100 mm a délce 5 m ( ), ventilátor N16, 3f x 400 V, výkon 0,55 kw ( ), konzole ventilátoru upevněna na buben ( ), motorový spouštěč ventilátoru N16 s proudovou ochranou ( ), pryžová koncovka s klapkou a rukojetí pro dvojvýfuky 150x110 mm ( ). Sestava odsávacího bubnu pro osobní vozidla s 5m hadicí Sestava odsávacího bubnu pro osobní vozidla s 5m hadicí BUBEN 100/5 Koncovka pro zabudované a zakryté výfukové potrubí Plastová konstrukce s gumovými komponenty Provedení s ochrannými prvky proti poškrábání vozidla Připojení k hadici o průměru 100 mm Pracovní rozsah mm Pro průměry jednoduchých výfuků mm Pro průměry dvojitých výfuků (š x v): 240 x (35 70) mm Koncovka pro zabudované a zakryté výfukové potrubí Základní gumová hadice typ NR-B Odsávací hadice Nederman jsou zkonstruovány s vysokou odolností v tahu a nízkou tlakovou ztrátou. Jsou odolné proti všem chemikáliím obsaženým v motorové naftě a benzinu a vykazují vysokou odolnost proti mechanickému namáhání. Pro menší zatížení Teplotní odolnost, nepřetržité používání až do +150 C Lehká a oděru odolná 6 Vzduchotechnika Průměr 75 mm Délka 5,0 m Průměr 100 mm Délka 5,0 m Průměr 100 mm Délka 7,5 m Průměr 125 mm Délka 5,0 m Průměr 125 mm Délka 7,5 m

172 Olejové hospodářství Záchytná vana TM OEW 10 Více informací k produktu naleznete na straně 176. Obj. č. TMOEW10 Pozinkované provedení Stabilní konstrukce

173 Sběrná a odsávací nádoba oleje TM OEL-AS 01 Více informací k produktu naleznete na straně 177. Obj. č. TMOEL-AS01 Funkce odsávání Trychtýř Ø 600 mm Sada sacích sond Objem nádrže 80 litrů Olejové hospodářství

174 Skladování olejů Regály na sudy s olejem o objemu 60 l Typ 120 Obr. 1 Obr. 2 Typ 360 Typ 540 Obr. 3 Typ 400 Typ 800 Regály na sudy s olejem o objemu 60 l Místo šetřicí regály, které splňují předpisy pro správné skladování sudů s olejem. Všechny regály jsou kompletně pozinkované s antikorozní ochranou záchytných van pro dlouhodobé a bezpečné využití. Regál se pro snazší manipulaci dodává nesmontovaný. Samotná montáž je nenáročná a rychlá. 7 Olejové hospodářství Objem záchytné vany 65 l 150 l 150 l 220 l 220 l Kapacita pro uložení sudů 2x 60 l 6x 60 l 6x 60 l 4x 60 l 3x 200 l a 3x 60 l nebo 2x 200 l nebo 2x 60 l a 1x 200 l Police pro malé nádoby X X Výšková úroveň polic od země 63/115 cm 69/117 cm 69/117/165 cm 62/140 cm 62/140 cm Délka 450 mm mm mm 990 mm mm Šířka 820 mm 800 mm 800 mm mm mm Hloubka mm mm mm mm mm Hmotnost 18 kg 60 kg 82 kg 70 kg 87 kg /Typ Typ 120 Typ 360 Typ 540 Typ 400 Typ Příslušenství Obr. Doplňkový rošt pro regál typu 360/540, rozměry (d x š x v): 160 x 62 x 3 mm, hmotnost 18 kg Pozinkovaný držák na konev pro regály typu 120/360/ Pozinkovaný držák na konev pro regály typu 400/800, rozměry (d x š): 18,5 x 11 cm

175 Skladování olejů Regály na sudy s olejem o objemu 60 l AFP 650/1 AFP 1050/1 AFP 1050/2 AFP 1200/1 AFP 1350/1 AFP 1350/2 Regály určené pro skladování kapalin jako je motorový, převodový, hydraulický olej nebo podobná maziva. Integrované záchytné vany mají certifikaci TÜV a jsou vhodné pro skladování kapalin znečišťujících vodu a životní prostředí. *Rozsah dodávky Včetně ruční olejové pumpy 3 výdejních ventilů Plechové konve a držáku na konev. AFP 1350/4 Objem záchytné vany 60 l 60 l 60 l 60 l 60 l 60 l 200 l Počet pozic na sudy 2x 60 l 2x 60 l 4x 60 l 6x 60 l 3x 60 l 6x 60 l 3x 60 l/1x 200 l Rošt pro menší nádoby Délka 650 mm mm mm mm mm mm mm Šířka 816 mm 816 mm 816 mm 816 mm 816 mm 816 mm 800 mm Výška mm mm mm mm mm mm mm /Typ AFP 650/1 AFP 1050/1 AFP 1050/2 AFP 1350/1 AFP 1350/2 AFP 1350/4 AFP 1200/1 Nákres * Držák na konev KT/1, rozměry (d x š x v) 350 x 300 x 20 mm Měděný vypouštěcí ventil typ MAV 20, samouzavírací ¾" Bezpečnostní ventil na sudy typ FSV, k vyrovnání tlaku v sudu, mosazný s 2" závitem, otevřený při 0,35 bar Klíč na sudy FS 200, vhodný pro sudy o objemu l Příslušenství 7 Olejové hospodářství 175

176 Skladování olejů Záchytné vany S mřížovým roštem a podstavcem Pozinkované provedení. TM OE W 10 Objem 210 l 230 l 260 l 252 l Kapacita sudů 2x 200 l 3x 200 l 4x 200 l 4x 200 l Délka 800 mm mm mm mm Šířka mm 800 mm mm 700 mm Výška 325 mm 260 mm 240 mm 250 mm Nosnost 500 kg 800 kg kg kg Hmotnost cca 72 kg cca 94 kg cca 114 kg cca 104 kg TM OE W 11 /Typ TM OE W 10 TM OE W 11 TM OE W 12 TM OE W 13 Nákres TMOEW10 TMOEW11 TMOEW12 TMOEW13 TM OE W 12 TM OE W 13 Jámové mobilní záchytné vany Model AOG 1004 Jámová záchytná vana na starý olej Vypouštění pomocí ventilu Vhodné pro jámy o šířce mm Objem záchytné vany 60 l Odnímatelné síto Model AOG 1004-P Jámová záchytná vana na starý olej Vyprazdňování pomocí pneumatické pumpy Hadice se zpětným ventilem na propojení pumpy a záchytné vany Vhodné pro jámy o šířce mm Objem záchytné vany 60 l Odnímatelné síto 7 Olejové hospodářství 176 Model AOT4 Záchytný trychtýř s výkyvným ramenem Obdélníkové provedení, objem cca 5 l Rozsah 600 mm Délka 750 mm 750 mm 150 mm Šířka 600 mm 600 mm 100 mm Výška 180 mm 180 mm 250 mm /Typ AOG 1004 AOG 1004-P AOT

177 Sběrné nádoby Mobilní sběrná a odsávací nádoba použitého oleje TM OEL-AS 01 Slouží k jímání a odsávání starého použitého oleje Stabilní čtyřkolový podvozek, z toho 2 kola otočná Objem sběrného trychtýře 11 litrů, průměr 580 mm Objem sběrné nádoby 80 litrů Výsuvný sběrný trychtýř se sítkem v rozsahu mm Odsávání na principu vakua Použitá kapalina se odsává pomocí flexibilní sací sondy s vyměnitelnými nástavci Upozornění obsluhy na stav naplnění pomocí průhledné hadice Olej se z nádoby vypouští přes 2m plastovou hadici pomocí stlačeného vzduchu 4 ohebné sondy o průměrech 5, 6, 7, 8 mm a 1 neohebná sonda o průměru 6 mm Mobilní sběrná a odsávací nádoba použitého oleje TMOEL-AS01 Příslušenství Držák na papírové role, volitelné příslušenství, pozinkované provedení, určen pro papírové role o maximální šířce 220 mm Mobilní sběrná nádoba použitého oleje TM OEL-A 01 K zachytávání použitého oleje Stabilní čtyřkolový podvozek, z toho 2 kola otočná Objem sběrného trychtýře 11 litrů, průměr 580 mm Objem sběrné nádoby 80 litrů Výsuvný sběrný trychtýř se sítkem Upozornění obsluhy na stav naplnění pomocí průhledné hadice Olej se z nádoby vypouští přes 2m plastovou hadici pomocí stlačeného vzduchu Volitelné příslušenství: Hlásič plného stavu typ FSM zamezuje přeplnění nádoby Mobilní sběrná nádoba použitého oleje Hlásič plného stavu typ FSM TMOEL-A01 TMOELZUB01 Příslušenství Držák na papírové role, volitelné příslušenství, pozinkované provedení, určen pro papírové role o maximální šířce 220 mm Olejové hospodářství 177

178 Mobilní olejové pumpy Vozík na sudy Model GÖK 60/1 HP Určen k čerpání olejů s viskozitou do SAE 140 Podvozek se 4 kolečky o průměru 155 mm, z toho dvě otočná o průměru 80 mm Vhodný pro nádoby o objemu l Výdejní hadice o délce 1,5 m s výdejní hubicí a uzavíratelným kohoutem Ruční páková pumpa Plnicí výkon cca 0,25 l/zdvih Ruční pohon Rozměry (d x š x v): 560 x 485 x 970 mm Hmotnost cca 14 kg Vozík na sudy Model GÖK 60/1 HP Vozík na sudy Model GÖK 60/1 Určen k čerpání olejů s viskozitou do SAE 140 Podvozek se 4 kolečky o průměru 155 mm, z toho dvě otočná o průměru 80 mm Vhodný pro nádoby o objemu l Výdejní hadice o délce 1,5 m s výdejní hubicí a uzavíratelným kohoutem Ruční kliková pumpa se zpětným chodem Plnicí výkon cca 0,25 l/zdvih Ruční pohon Rozměry (d x š x v): 560 x 485 x 970 mm Hmotnost cca 15 kg Vozík na sudy Model GÖK 60/ Vozík na sudy Model GÖK 60/1 P Určen k čerpání olejů s viskozitou do SAE 140 Podvozek se 4 kolečky o průměru 155 mm, z toho dvě otočná o průměru 80 mm Vhodný pro nádoby o objemu l Výdejní hadice o délce 1,5 m s výdejní hubicí a uzavíratelným kohoutem Pneumatická pumpa Plnicí výkon cca 3,5 l/min Pneumatický pohon Rozměry (d x š x v): 560 x 485 x 970 mm Hmotnost cca 18 kg Vozík na sudy Model GÖK 60/1 P Olejové hospodářství Ruční mazací lisy 178 Podvozek se 4 kolečky o průměru 155 mm, z toho dvě otočná o průměru 80 mm Hadice z PVC o délce 2 m Flexibilní lisovací deska Kryt proti prachu Spojka (ISO norma 7241 B) DN 06/R ¼" Nádoba 15 kg 25 kg 50 kg Vnitřní průměr desky mm mm mm /Typ ZSA/H 15 ZSA/H 25 ZSA/H

179 Pneumatické mazací lisy Pneumatické mazací lisy Obr. 1 Obr. 2 Obr. 3 Vhodné pro plnění centrálních mazacích systémů užitkových vozidel, stavebních strojů, průmyslové techniky atd. Typ mazací pumpy EXP 90 L 20/30/1 Poměr 1:55, max. lisovací tlak 440 bar (7 500 PSI) Max. plnicí výkon cca 600 cm 2 /min, dle typu maziva Regulátor tlaku pevně nastavený na 8 barů Podvozek se 4 kolečky o průměru 155 mm, z toho dvě otočná o průměru 80 mm Výdejní hadice o délce 2,5 m se 3 otočnými klouby Mazací pistole s hydraulickou tryskou Závěsný hák na mazací pistol Pro nádoby/sudy s mazivem max. 30 kg max. 50 kg max. 200 kg Vnitřní průměr lisovací desky mm mm mm Délka 450 mm 550 mm 700 mm Šířka 450 mm 550 mm 780 mm Výška 840 mm 940 mm 940 mm Hmotnost cca 17 kg cca 19 kg cca 40 kg /Typ 90 L 20/30/1 M 90 L 20/50/1 M 90 L 20/200/1 M Příslušenství Obr. ZSA adaptér pro plnění centrálních mazacích systémů, spojka ZSA G ¼", s HS vsuvkou Zúžená tryska, včetně prodlužovací trubičky a těsnicí matice M10 x Dutá tryska, včetně prodlužovací trubičky a těsnicí matice M10 x Posuvná spojka, pro mazací vsuvku, včetně prodlužovací trubičky a těsnicí matice M10 x Hydraulická tryska pro mazání těžko přístupných míst, závit M10 x 1, vysokotlaká hadička o délce 300 mm Olejové hospodářství 179

180 Olejové pumpy/tlakové maznice Výdejní vozík na olej Výdejní vozík na 200litrové sudy s pneumatickou pumpou, výdejní pistolí s digitálním ukazatelem a hadicovým navijákem s hadicí o délce 10 m. Součásti dodávky není sud s olejem. Výdejní vozík na olej Ruční pumpa Ruční pumpa pro litrové sudy s ocelovou teleskopickou sací trubicí ( mm). Pumpa je vyrobena z pozinkovaného kovu. Plnicí množství 0,35 l/zdvih. Vhodná pro oleje do třídy viskozity SAE 90, petrolej a jiné neagresivní látky. Ruční pumpa Ruční mazací lis Ruční maznice s 300 mm dlouhou hadičkou. Lze použít 400 g kartuše nebo 500 g samotné vazelíny. Ergonomická rukojeť. Pracovní tlak 400 bar Maximální tlak bar. Ruční mazací lis Olejové hospodářství Sací a plnicí ruční maznice 180 Ruční maznice k odsávání a plnění kapalin s dvojitým vnitřním pístem, objem 400 ml. Součástí dodávky je sací flexibilní hadička o délce 300 mm. Sací a plnicí ruční maznice

181 Odměrky a olejničky Vyrobeno z vysoce kvalitního polyethylenu. Šroubovací uzávěr pro ochranu proti prachu a ohebné hrdlo s víčkem. Kapalina je chráněna proti vniknutí škodlivin a uzávěr zabraňuje kapání. V bílé barvě. Odměrka s pružným hrdlem, 1 l Odměrka s pružným hrdlem, 2 l Odměrka s pružným hrdlem, 5 l Odměrka s pružným hrdlem Trychtýř s pružným nástavcem Plastový trychtýř o průměru 160 mm s vymontovatelným sítkem, držadlo a odšroubovatelný spodní výtokový nástavec v pružném provedení. Trychtýř s pružným nástavcem Olejnička je osazena vysoce kvalitní dvojčinnou pumpičkou z mosazi, která umožňuje použít olejničku v jakékoliv poloze. Olejnička s plastovou nádobou Olejnička s plastovou nádobou, 300 ml Olejnička s plastovou nádobou, 500 ml Olejnička je osazena vysoce kvalitní dvojčinnou pumpičkou z mosazi, která umožňuje použít olejničku v jakékoliv poloze. Olejnička s hliníkovou nádobou Olejnička s hliníkovou nádobou, 300 ml Olejnička s hliníkovou nádobou, 500 ml Olejové hospodářství 181

182 Elektrické pumpy/průtoková počítadla Elektrická pumpa Visconet II Elektrická pumpa k čerpání motorového, převodového a hydraulického oleje. Výkon čerpadla 10l/min. Napájecí napětí 230 V ~/740 W, samonasávací Připojovací závit na sudy G2" Max. viskozita mpas Nasávání až do hloubky 840 mm Sací hadice 4,0, DN 19 x 4, HORN 40x s LCD 18 Motor s pojistkou tepelného spínače Spínač a vypínač s připojovacím kabelem o délce 2 m s ochrannou zástrčkou Elektrická pumpa Visconet II bez digitálního průtokoměru Elektrická pumpa k čerpání motorového, převodového, hydraulického a řepkového oleje Výkon čerpadla 10l/min. Napájecí napětí 230 V ~/740 W, samonasávací Připojovací závit na sudy G2" Max. viskozita mpas Nasávání až do hloubky 840 mm Sací hadice 4,0, DN 19 x 4, HORN 40x s FMOG S digitálním počítadlem, necejchovaný Motor s pojistkou tepelného spínače Spínač a vypínač s připojovacím kabelem o délce 2 m s ochrannou zástrčkou Elektrická pumpa Visconet II HDZ včetně digitálního průtokoměru Elektrické pumpy HORNET W 40 K čerpání nafty a neředěných nemrznoucích kapalin. Protizavzdušňovací ochrana Připojovací závity M64 x 4 a G 2" Sací hadice o délce mm včetně integrovaného filtru Plnicí hadice o délce 4 m s ochranou proti zlomení a výdejní pistolí Plnicí výkon ca. 40 l/min. ca. 30 l/min. ca. 35 l/min. El. připojení 230 V 12 V ~ 24 V ~ /Typ HORNET W 40 HORNET G 40/12 HORNET G 40/ Olejové hospodářství Elektronická průtoková počítadla 182 Vhodné pro motorové, převodové a hydraulické oleje, necejchovatelné. Měřicí princip oválného kola Hliníková konstrukce Regulovatelný průtok v rozsahu 1 15 l/min Přesnost +/- 1 % Jmenovitý tlak 10 bar 5místný ukazatel, 3 ovládací tlačítka Třída krytí IP 65 El. napájení z lithiové baterie (životnost cca 10 let, vyměnitelná) Rozměry (š x v x h): 90 x 130 x 60 mm Hmotnost 1,6 kg Elektronické průtokové počítadlo FMOG pro motorové oleje Elektronické průtokové počítadlo FMOG pro převodové oleje

183 Plnička automatických převodovek Zařízení na údržbu automatické převodovky Jednoduché a rychlé čištění a péče celkového systému automatické převodovky jedním přístrojem. Nabídka mnoha automatických funkcí, které umožňují každému specialistovi jednodušší výměnu převodového oleje. Manuální výměna je rovněž k dispozici. LCD displej a přehledné uspořádání pro jednoduchou obsluhu Automatické plnění převodovky olejem Automatické rozpoznání polarity Automatické přepínání mezi přívodem a odvodem oleje Automaticky řízená funkce čištění Ukazatel tlaku tekutin a výchozího tlaku Inteligentní elektronika zajišťuje vyrovnání nového a použitého oleje Zlepšení činnosti a prodloužení životnosti automatické převodovky Kompaktní konstrukce zařízení zajišťuje flexibilitu a přizpůsobení se požadavkům každé dílny Napájení 220 V AC Max. výkon 150 W Tlakoměr psi Přívodní hadice 2,5 m Odvodní hadice 2,5 m Vypouštěcí hadice 1,2 m Jemnost filtru 5 μm Kapacita nádrže 2x 20 l Přípustná chyba souběhu ± 100 ml Hlučnost <70 db Hmotnost 78 kg Zařízení na údržbu automatické převodovky Sada standardních adaptérů různých výrobců vozidel Zařízení na údržbu automatické převodovky Zaškolení obsluhy TMOEATFEVOLUTION EW-P2 Kompletní sada adaptérů I - III Kompletní sada adaptérů I - III obsahuje: Sada adaptérů I Adapter-Kit II Adapter-Kit III Obsah sady: Obsah sady: Obsah sady: 1x DSG: VAG, Audi, VW Seat, Škoda 1x A19 A/B 1x Alfa Romeo 159 1x AISIN: Peugeot, Renault, Citroën, 1x A49 speciální vozidla 1x A09B Chrysler Fiat, Opel, VAG 1x A48 speciální vozidla 2x Fiat 1x Dodge Journey 1x A52 Chrysler, Dodge 2x Alfa Romeo 159, Fiat Croma 1x AISIN Adapter 1x A53 Chrysler, Dodge, Ford Focus 1x A50 GM, Buick, Chevrolet, 1x Spacer 1x A54 hadicový adaptér Cadillac, Saab 1x Audi Q5 und Q7 1x A47 speciální vozidla 1x A09A Europa 6x BMW popřípadě Mercedes-Benz 1x A55 hadicový adaptér 1x Fiat Croma, Saab 1x Mercedes-Benz 5 gear 1x A56 hadicový adaptér 1x Volvo 1x Mercedes-Benz A a B třídy, 1x A18 A/B speciální vozidla 1x A51 Ford, Lincoln, Mazda, Volvo Hummer, Saab, Opel 1x A40, A41, A45 speciální vozidla 1x Ø12 universal 1x A04A Mercedes-Benz 1x A42 speciální vozidla 1x A04B Mercedes-Benz 1x A57 hadicový adaptér 1x A46 speciální vozidla 1x A02 Toyota, Honda, Nissan, Mitsubishi, Space Wagon GLXI, Lexus ES300 Kompletní sada adaptérů I - III Olejové hospodářství 183

184 4letá záruka na kartáče Použití na velké plochy Turbo zametací systém Čištění Zametací stroj TM FC 477 Více informací k produktu naleznete na straně 194. Obj. č. TM FC 477

185 Kompaktní horkovodní vysokotlaký čistič Pracovní tlak 180 bar/18 MPa Teplota vody 80/140 C Vysokotlaký čistič TMHPC4-49X Více informací k produktu naleznete na straně 186. Obj. č. TMHPC4-49X Čištění

186 Vysokotlaké čističe Vysokotlaký čistič TM HPC 4-49X Kompaktní horkovodní vysokotlaký čistič vhodný pro použití v autoservisech a lehkém průmyslu k čištění motorových vozidel, zemědělských strojů atd. Pracovní tlak 180/18 bar/mpa Průtok vody 950/900 l/h Teplota 80/140 C Příkon 6,9 kw Elektrické připojení 400/3/50/12,5 V/~/Hz/A Objem nádrže 16 l Hmotnost 145 kg Rozměry (d x š x v): x 685 x 760 mm Vysokotlaká hadice 15 m/ø DN8 Pistole ERGO 1000 Stříkací nástavec ERGO 3000 Tryska Tornado plus Nádrž na čisticí prostředek 10 l Keramické písty Navíc v dodávce: Hadicový naviják 6x 1 l čisticího prostředku Vysokotlaká čistička TM HPC 4-49X TMHPC4-49X Ovládací pult Hadicový naviják Motor Antikalk Vysokotlaký čistič NEPTUNE 2-26 Čištění Vysokotlaký čistič NEPTUNE 4-55/4-55 FAX El. přípojení 230 V Průtok vody 530 l/h Pracovní tlak 145 bar Pracovní teplota C Příkon 3,4 kw Max. spotřeba paliva 2,4 kg/h Palivová nádrž 17 l Hmotnost 110 kg Rozměry (d x š x v): 607 x 688 x mm Max. teplota přívodu vody 40 C Přívodní kabel 5 m Pistole ERGO 2000 s rychlospojkou Vysokotlaká hadice o délce 10 m Stříkací nástavec LANCE o délce 940 mm Tryska Tornado s přímým paprskem Nádrž na čistící prostředek 5 l Délka hadice Vysokotlaký čistič NEPTUNE 2-26 s hadicí 10 m El. přípojení 400 V Průtok vody 960 l/h Pracovní tlak 200 bar Pracovní teplota C, max. teplota přívodu vody 40 C Příkon 6,3 kw Max. spotřeba paliva 4,2 kg/h Palivová nádrž 15 l Hmotnost 136/141 kg Rozměry (d x š x v): x 685 x 760 mm Přívodní kabel 5 m Pistole ERGO 2000 s rychlospojkou Vysokotlaká hadice o délce 10/15 m Stříkací nástavec Tornado o délce mm Tryska Tornado s přímým paprskem Nádrž na čistící prostředek 10 l Délka hadice Vysokotlaký čistič NEPTUNE m Vysokotlaký čistič NEPTUNE 4-55 FAX s hadicovým navijákem 15 m

187 Vysavače Kompaktní výkonný vysavač pro mokré a suché vysávání. Díky silnému sacímu výkonu, nízké hmotnosti a kompaktním rozměrům je vhodný pro použití v autoservisech. Max. příkon W Min. příkon W Průtok vzduchu l/min Podtlak 250 mbar Hlučnost 59 db (A) Objem nádrže 30 l Hmotnost 10 kg Držáky na příslušenství Antistatické provedení Konzole na zavěšení kabelu Systém čištění filtru Push&Clean Napájecí kabel Integrovaná zásuvka 220 V Mokro-suchý vysavač TM VC PC Standardní příslušenství: Sací hadice o průměru 32 mm a délce 3 m Zahnutá rukojeť plastové trubice Hliníková prodlužovací trubka Držák na sací hadici 4 druhy sacích nástavců Filtrační element PET Filtrační sáček Vysavač TM VC PC pro mokré a suché vysávání TMVC30-11PC Kompaktní a výkonný vysavač pro profesionální použití v dílně i domácnosti. Čištění filtru Push&Clean. Průtok vzduchu l/min. Podtlak 210 mbar Objem vnitřní nádoby 20 l Sací výkon W Délka kabelu 5 m Hmotnost 7,5 kg Sací hadice o délce 1,9 m Prodlužovací trubky plast 2x 0,5 m Zahnutá ruční trubka s omezovačem sání Podlahová hubice Štěrbinová hubice Hubice na čalounění Mokro-suchý vysavač Mokro-suchý vysavač MRLVCAERO21-01PC Mokro-suchý vysavač AERO PC X Lehký, kompaktní vysavač pro dílenské použití, pro mokré a suché vysávání s možností sáčkového i bezsáčkového vysávání. Tlačítkový oklep filtru umožňuje jednoduché a efektivní čištění lamelového filtru. Funkce foukání pomáhá například při likvidaci nečistot v nepřístupných místech. Průtok vzduchu l/min Podtlak 210 mbar Objem vnitřní nádoby 25 l Sací výkon 1250 W Délka kabelu 5 m Hmotnost 9 kg Vysavač s nerezovým kontejnerem pro dílenské použítí, pro mokré a suché vysávání s možností sáčkového i bezsáčkového vysávání. Efektivní čištění lamelového filtru. Funkce foukání pomáhá například při likvidaci nečistot v nepřístupných místech. Průtok vzduchu 3600 l/min Podtlak 210 mbar Objem vnitřní nádoby 30 l Sací výkon 1250 W Délka kabelu 5 m Hmotnost 10,5 kg Sací hadice o délce 1,9 m Teleskopická sací trubka Fliecový sáček Lamelový omyvatelný PET filtr Štěrbinový nástavec Kartáčový nástavec Kombinovaný podlahový nástavec Mokro-suchý vysavač AERO PC X Sací hadice o délce 3,5 m Prodlužovací sací trubka ALU Fliecový sáček Lamelový omyvatelný PET filtr Štěrbinový nástavec Mokro-suchý vysavač AERO INOX Kartáčový nástavec Univerzální podlahový nástavec Adaptér pro připojení el. nářadí 8 Čištění Mokro-suchý vysavač AERO INOX Náhradní filtrační sáčky, sada 5 kusů Náhradní vzduchový filtr

188 Podlahové mycí stroje/vysokotlaké čističe Podlahový mycí stroj SCRUBTEC Ručně vedený kompaktní podlahový mycí stroj s vynikajícím výkonem. Vhodný pro všechny typy podlah. Vysoký tlak lehce odstraní i silné znečištění. Vysoký sací výkon, nezanechává žádnou vodu na zemi. Velkokapacitní vnitřní nádrž, rychlá výměna stírací lišty bez použití nářadí, nastavitelné držadlo obsluhy. Podlahový mycí stroj SCRUBTEC E Pracovní šířka 430 mm Otáčky motoru kartáče 150 ot./min Délka napájecího kabelu 20 m Elektrické napojení 230 V Výkon motoru kartáče 1,1 kw Pracovní rychlost 4 km/h Šířka kartáče 430 mm Šířka sací lišty 720 mm Nádrže na čistou a špinavou vodu 31/30 l Výkon sacího motoru 550 W Teoretický plošný výkon m 2 /h Hmotnost 65 kg Rozměry (d x š x v): x 570 x mm Sací lišta Zametací kartáč Podlahový mycí stroj SCRUBTEC B COMBI Pracovní šířka 430 mm Otáčky motoru kartáče 155 ot./min Napětí barerie 24 V Kapacita baterie 76 Ah Výkon motoru kartáče 1,1 kw Pracovní rychlost 4 km/h Šířka kartáče 430 mm Šířka sací lišty 720 mm Nádrže na čistou a špinavou vodu 31/30 l Výkon sacího motoru 300 W Teoretický plošný výkon m 2 /h Hmotnost s baterií 133 kg Rozměry (d x š x v): x 570 x mm Sací lišta Zametací kartáč Vestavěná nabíječka baterií na 230 V Bezúdržbová trakční baterie Podlahový mycí stroj SCRUBTEC E Podlahový mycí stroj SCRUBTEC B COMBI Vysokotlaký čistič POSEIDON 2-29/2-29 XT Mobilní studenovodní vysokotlaký čistič s jednofázovým motorem a čerpadlem s mosaznou hlavou. El. připojení 230 V Průtok 570 l/h Pracovní tlak 150 bar Max. teplota přívodní vody 60 C Příkon 3,3 kw Hmotnost 26 kg/ 28 kg Nádrž na chemii 2 l Rozměry (d x š x v): 394 x 391 x 955 mm Vysokotlaká hadice o délce 10/15 m Stříkací pistole ERGO 2000 Stříkací nástavec o délce 870 mm Tryska Tornado Plus/Multifunkční tryska 4v1 Pěnovací tryska Čištění 8 Vysokotlaký čistič MC 3C Délka hadice Vysokotlaký čistič POSEIDON 2-29 s hadicí 10 m Vysokotlaký čistič POSEIDON 2-29 XT s hadicovým navijákem 15 m Mobilní studenovodní vysokotlaký čistič s jednofázovým motorem a čerpadlem s mosaznou hlavou je vhodný pro profesionální čištění v autoservisech, ve stavebnictví a na lehčí úkoly v zemědělství. Technická data El. připojení 230 V Průtok 660 l/h Pracovní tlak 150 bar Max. teplota přívodní vody 60 C Příkon 3,3 kw Hmotnost 36 kg Nádrž na chemii 2,5 l Rozměry (d x š x v): 382 x 382 x mm Vysokotlaká hadice o délce 10 m Stříkací pistole ERGO 2000 Stříkací nástavec o délce mm Tryska Tornado Pěnovací tryska Vysokotlaký čistič MC 3C s hadicí o délce 10 m

189 Vysokotlaké čističe/chemie Mobilní studenovodní vysokotlaký čistič s indukčním motorem a kovovým čerpadlem je vhodný pro náročnější uživatele, mytí automobilů, čištění dlažeb a fasád. Technická data El. připojení 230 V Průtok 500 l/h Pracovní tlak 140 bar Max. teplota přívodní vody 60 C Příkon 2,1 kw Hmotnost 18,8 kg Rozměry (d x š x v): 345 x 395 x 900 mm Vysokotlaká hadice o délce 9 m Stříkací pistole ERGO Tryska Tornado Rotační tryska Tornado Pěnovací tryska Zahnutá tryska na podvozky 90 Vysokotlaký čistič E P CAR Široká tryska Plochý kartáč Čistič dlažeb Vysokotlaký čistič E P CAR s hadicovým navijákem a hadicí o délce 9 m Mobilní studenovodní vysokotlaký čistič s uhlíkovým motorem a kovovým čerpadlem je vhodný pro všechny úkoly v hobby segmentu, od mytí automobilů po čištění dlažeb a omítek. Doporučená doba použití je 30 minut. Technická data El. připojení 230 V Průtok 440 l/h Pracovní tlak 130 bar Max. teplota přívodní vody 40 C Příkon 1,8 kw Hmotnost 11 kg Rozměry (d x š x v): 250 x 280 x 850 mm Vysokotlaká hadice o délce 8 m Stříkací pistole ERGO Tryska Tornado Rotační tryska Tornado Pěnovací tryska Vysokotlaký čistič C Vysokotlaký čistič C s hadicí o délce 8 m Chemie Obr. 1 Obr. 2 Obr. 3 Obr. 4 Obr. 5 Obr. 6 Obr. 7 Popis Obsah Obr. Autoactive Účinný mycí prostředek pro mytí všech typů 10 l osobních i užitkových automobilů. Active Wax Universal Intensive Quick Fresh Combi Active Tornado Mírně kyselý konzervační prostředek pro dočasnou ochranu lakovaných povrchů před ekologickými vlivy. Současně slouží jako urychlovač schnutí s vynikajícím oddělením drobných kapek vody. Obsahuje hodnotné, konzervační vosky. Vhodný k použití ve vysokotlakých čistících přístrojích. Víceúčelový neutrální čisticí prostředek na všestranné použití zejména na choulostivé povrchy (znečištění pískem, blátem, lehkými olejovými a mastnými nečistotami). Universální čisticí prostředek na všestranné použití, vhodný na čištění nejrůznějších typů tvrdých podlah. Neutrální, mírně pěnící čisticí přípravek pro podlahové mycí stroje s obsahem alkoholu k čištění všech podlah, odolných vůči vodě. Ideální pro obchody, hotely, školy. Silně alkalický, slabě pěnící čisticí přípravek pro podlahové mycí stroje. Vhodný k odstraňování velmi houževnatých tukových a olejových nečistot, sazí, všech konzervačních nátěrů, sloučenin s obsahem bílkovin apod. zejména z povrchů odolných vůči alkáliím. Silně zásaditý, slabě pěnivý čisticí přípravek pro podlahové mycí stroje k odstraňování velkých olejových, mastných nečistot, všech voskových vrstev, polymerových nátěrů apod. z povrchů odolných vůči zásadám. 10 l l l l l l Čištění 189

190 Vysokotlaké čističe s ohřevem Vysokotlaký čistič HDS 5/11U/UX Základní model vysokotlakých čističů s ohřevem. "Upright" design zajišťuje vynikající mobilitu. Stroj je osazen třípístovým axiálním čerpadlem s nerezovými písty a mosaznou hlavou a dvoupólovým vzduchem chlazeným motorem. El. připojení 230 V Vysokotlaká hadice o délce 10/15 m Průtok vody 450 l/h Pracovní nástavec o délce 550 mm Pracovní tlak 110 bar Systém proti překroucení hadice (AVS) Max. teplota 80 C Vypínání tlaku Příkon 2,2 kw Max. spotřeba paliva 2,4 kg/h Palivová nádrž 6,5 l Hmotnost 68/70 kg Rozměry (d x š x v): 620 x 620 x 990/620 x 620 x mm Délka hadice Vysokotlaký čistič HDS 5/11 U s hadicí 10 m Vysokotlaký čistič HDS 5/11 UX s hadicovým navijákem a hadicí 15 m Vysokotlaký čistič HDS 8/18-4C/CX Čištění Kompaktní vysokotlaký čistič s ohřevem. Stroj je osazen třípístovým axiálním čerpadlem s nerezovými písty a mosaznou hlavou a čtyřpólovým pomaluběžným vodou chlazeným motorem. El. přípojení 400 V Průtok vody l/h Pracovní tlak bar Pracovní teplota C Příkon 6 kw Max. spotřeba paliva 5 kg/h Palivová nádrž 15 l Hmotnost 112/114 kg Rozměry (d x š x v): x 650 x 920 mm, 1215 x 650 x 920 mm Pistole Easy Press Vysokotlaká hadice o délce 10/15 m Pracovní nástavec o délce mm Power tryska Systém proti překroucení hadice (AVS) Vypínání tlaku Nádrž na čisticí prostředek 10 l Délka hadice Vysokotlaký čistič HDS 8/18-4 C s hadicí 10 m Vysokotlaký čistič HDS 8/18-4 CX s hadicovým navijákem a hadicí 15 m

191 Vysokotlaké čističe bez ohřevu Mobilní studenovodní vysokotlaký čistič s jednofázovým motorem a třípístovým axiálním čerpadlem s mosaznou hlavou. Snadné dávkování čisticího prostředku díky integrovanému přisávání různých chemických přípravků. El. připojení 230 V Průtok 500 l/h Pracovní tlak 150 bar Max. tlak 200 bar Max. teplota přívodní vody 60 C Příkon 2,8 kw Hmotnost 25,2/27,5 kg Rozměry (d x š x v): 380 x 360 x 930 mm/ 380 x 370 x 930 mm Délka hadice Vysokotlaký čistič HD 5/15 C Plus s hadicí 10 m Vysokotlaký čistič HD 5/15 CX Plus s hadicovým navijákem a hadicí 15 m Mobilní studenovodní vysokotlaký čistič s třífázovým motorem a třípístovým axiálním čerpadlem s mosaznou hlavou. Snadné dávkování až dvou čisticích prostředků díky integrovanému dvoucestnému dávkovacímu ventilu. El. připojení 400 V Průtok l/h Pracovní tlak bar Max. tlak 215 bar Max. teplota přívodní vody 60 C Příkon 5 kw Hmotnost 49/52 kg Rozměry (d x š x v): 467 x 407 x mm Vysokotlaký čistič HD 5/15 C Plus/CX Plus Vysokotlaká hadice o délce 10/15 m Stříkací pistole s vložkou Softgrip Pracovní nástavec o délce 850 mm Trojitá tryska (0 /25 /40 ) Rotační tryska Systém proti překroucení hadic (AVS) Vypínání tlaku Vysokotlaký čistič HD 7/18-4 M Plus/MX Plus Vysokotlaká hadice o délce 10/15 m Stříkací pistole s vložkou Softgrip Pracovní nástavec o délce mm Rotační tryska Systém proti překroucení hadic (AVS) Vypínání tlaku Délka hadice Vysokotlaký čistič HD 7/18-4 M Plus s hadicí 10 m Vysokotlaký čistič HD 7/18-4 MX Plus s hadicovým navijákem a hadicí 15 m Vysokotlaký čistič HD 10/25-4 S Plus/SX Plus Mobilní studenovodní vysokotlaký čistič s třífázovým pomaloběžným motorem a třípístovým axiálním čerpadlem s mosaznou hlavou. Snadné dávkování čisticího prostředku díky integrovanému přisávání různých chemických přípravků. El. připojení 400 V Průtok l/h Pracovní tlak bar, max. tlak 275 bar Max. teplota přívodní vody 60 C Příkon 9,2 kw Hmotnost 62/64 kg Nádrž na chemii 6 l Rozměry (d x š x v): 560 x 500 x mm Vysokotlaká hadice o délce 10/20 m Stříkací pistole s vložkou Softgrip Pracovní nástavec o délce mm Trojitá tryska (0 /25 /40 ), rotační tryska Systém proti překroucení hadic (AVS) Vypínání tlaku Elektronika ochrany motoru s LED ukazatelem Jemný vodní filtr Délka hadice Vysokotlaký čistič HD 10/25-4 S Plus s hadicí 10 m Vysokotlaký čistič HD 10/25-4 SX Plus s hadicovým navijákem a hadicí 20 m Univerzální čistící prostředek RM 81 ASF Univerzální čisticí prostředek pro vysokotlaké čištění silných znečištění oleji, tuky a minerálními látkami. Používá se na čištění povrchových ploch vozidel, motorů, nákladních automobilů (čištění plachet). Univerzální čisticí prostředek RM 81 ASF, 20 l Čištění 191

192 Tepovače/vysavače Tepovač Puzzi 8/1 C Tepovač Puzzi 10/1 a CarpetPro čistič na koberce Mokro-suchý vysavač NT 35/1 Ap Vhodný k čištění čalounění nebo pro odstraňování skvrn na kobercových plochách. Použití: pro menší plochy a průběžné čištění v hotelích, restauracích, automobilovém průmyslu, úklid budov a vozidel. Maximální plošný výkon 18 m²/h Průtok vzduchu 61 l/s Podtlak 23 kpa Nástřikové množství 1 l/min Nástřikový tlak 1 bar Nádrž čistá/znečištěná voda 8/7 l Výkon čerpadla 40 W Hmotnost 10 kg Rozměry (d x š x v): 530 x 330 x 440 mm Nástřiková hadice s integrovaným přívodem vody o délce 2,5 m Ruční hubice Hubice na čalounění Napájecí kabel o délce 7,5 m Tepovač Puzzi 8/1 C Vhodný k profesionálnímu čištění čalounění nebo pro odstraňování skvrn na kobercových plochách. Použití: hotely, restaurace, automobilový průmysl, úklid budov a vozidel. Maximální plošný výkon 25 m²/h Průtok vzduchu 54 l/s Podtlak 22 kpa Nástřikové množství 1 l/min, nástřikový tlak 1 bar Nádrž čistá/znečištěná voda: 10/9 l Výkon čerpadla 40 W Hmotnost 10,7 kg Rozměry (d x š x v): 710 x 330 x 440 mm Nástřiková hadice s integrovaným přívodem vody o délce 2,5 m Ruční hubice Hubice na čalounění Úzká podlahová hubice Dodatečná rukojeť Napájecí kabel o délce 7,5 m Tepovač Puzzi 10/ CarpetPro čistič na koberce RM 760, prášek 10 kg Čištění Mokro-suchý vysavač NT 45/1 Tact Te Množství vzduchu 74 l/s Podtlak 254 mbar Objem vnitřní nádoby 35 l Max. příkon W El. připojení 230 V Standardní jmenovitá šířka 35 mm Délka kabelu 7,5 m Plastové provedení nádoby Hmotnost 11,5 kg Rozměry (d x š x v): 520 x 380 x 580 mm Automatické čištění filtru ApClean Sací hadice 2,5 m Kovová sací trubice 2x 0,5 m Mokro-suchá podlahová hubice 300 mm Štěrbinová hubice Eco filtrační systém Filtrační sáček Vliesový filtrační vak Mokro-suchý vysavač NT 35/1 Ap Papírové filtrační sáčky pro NT 35/1 Ap, 5 kusů v balení Množství vzduchu 74 l/s Podtlak 254 mbar Objem vnitřní nádoby 45 l Max. příkon W Standardní jmenovitá šířka 35 mm Délka kabelu 7,5 m Plastové provedení nádoby Hmotnost 13,5 kg Rozměry (d x š x v): 520 x 380 x 695 mm Automatické čištění filtru TACT Sací hadice 2,5 m Kovová sací trubice 2x 0,5 m Mokro-suchá podlahová hubice 300 mm Štěrbinová hubice Eco filtrační systém Papírový filtrační sáček Vliesový filtrační vak Vypínací automatika při dosažení max. plnicího množství Integrovaná el. zásuvka Mokro-suchý vysavač NT 45/1 Tact Te Papírové filtrační sáčky pro NT 45/1 Tact Te, 5 ks v balení

193 Zametací stroje/podlahové mycí stroje Zametací stroj KM 70/20 C Ručně vedený zametací stroj, ideální pro práci v náročných podmínkách jako jsou benzinové pumpy, dílny, autoservisy nebo parkoviště. Rovnoměrný účinek zametání při zatáčení doleva a doprava. Pojme velké odpadky jako jsou plechovky, kamení nebo naopak drobné nečistoty jako jsou písek nebo cigaretové nedopalky. Bezřemenový pohon, lehká konstrukce. Nízké nároky na skladování. Pracovní šířka 480 mm Zametací výkon m²/h Hmotnost 23 kg Objem vnitřní nádoby 42 l Rozměry (d x š x v): x 765 x mm T Zametací stroj KM 70/20 C Podlahový mycí stroj BR 40/10 C ADV Kompaktní a účinný jednofázový stroj na mytí podlah vybaven transportními koly pro snadnejší manipulaci. Pracovní šířka 400 mm Max. příkon W Nádrž na čistou/špinavou vodu 10/10 l Přítlak kartáčů g/cm 2 Otáčky kartáčů min -1 Max. plošný výkon 400 m 2 /h Hmotnost 30 kg Rozměry (d x š x v) 520 x 470 x 380 mm Válcové kartáče Transportní kolečka 2x sací rovná lišta Podlahový mycí stroj BR 40/10 C ADV Podlahový mycí stroj BD 38/12 C Velmi kompaktní a obratný bateriový podlahový mycí stroj s odsáváním. Pro efektivní čištění menších a hustě zastavěných ploch (např. v hotelnictví, úklidové služby, autosalóny a autoservisy, zdravotnictví). Stroj je vhodný i pro prostory citlivé na hluk díky nižšímu akustickému tlaku. Pracovní šířka čištění 380 mm Pracovní šířka sání 480 mm Příkon 500 W Nádrž na čistou/špinavou vodu 12/12 l Napětí baterií 25,2 V Kapacita baterií 21 Ah Otáčky kartáčů 180 min -1 Max. plošný výkon 1500 m 2 /h Hmotnost 36 kg Rozměry (d x š x v): 980 x 510 x 1300 mm Diskové kartáče Zabudovaná nabíječka Transportní kolečka Zahnutá sací lišta Podlahový mycí stroj BD 38/12 C Čisticí prostředek RM 69 ASF, 20 l Alkalický čisticí prostředek pro podlahové mycí stroje i pro manuální čištění. Snadno odstraňuje znečištění tuky, oleji, sazemi a minerálními látkami. Neobsahuje rozpouštědla ani fosfáty. Čistící prostředek RM 69 ASF, 20 l Čištění 193

194 Zametací stroje Zametací stroje Volitelný akumulátorový pohon Ideální pro práci v náročných podmínkách a na velkých plochách. Turbo zametací systém Obsahuje všechny funkce, které charakterizují Haaga zametací stroje 4letá záruka na opotřebení kartáčů Profesionální vybavení: Proti nečistotám chráněná převodovka Ergonomická rukojeť Flexibilní těsnění pro bezprašné zametání Akumulátorový pohon řady 600 (při vybitých akumulátorech možný manuální pohon) TM FC 477 TM FC 497 TM FC 677 TM FC 697 Pracovní šířka 77 cm 97 cm 77 cm 97 cm Zametací výkon m 2/ h m 2/ h m 2/ h m 2/ h Pohon manuální manuální akumulátorový/manuální akumulátorový/manuální Objem vnitřní nádoby 50 l 50 l 50 l 50 l Hmotnost 14,4 kg 15,4 kg 19,9 kg 21,1 kg /Typ TM FC 477 TM FC 497 TM FC 677 TM FC 697 TM FC 477 TM FC 497 TM FC 677 TM FC 697 Zametací stroj haaga 255 Kompaktní ručně vedený zametač s výkonnými kartáči pro zametání velkého množství nečistot. Sbírá mokré a suché listí, kamení, malý odpad, papír, plechovky a drobné nečistoty. Ideální pro plochy až do cca 400 m 2. Vhodný i pro čištění koberců. 4letá záruka na opotřebení kartáčů. Pracovní šířka 55 cm Plošný výkon m 2 /h Hmotnost 6 kg Objem vnitřní nádoby 25 l Čištění 8 Zametací stroj haaga 475 haaga Vstupní model řady 400, vhodný pro použití na benzinových pumpách, dílnách a parkovištích. Turbo zametací systém Podélný zametací kartáč na drobné nečistoty a prach 4letá záruka na opotřebení kartáčů Pracovní šířka 75 cm Zametací výkon m 2 /h Hmotnost 11 kg Objem vnitřní nádoby 50 l haaga

195 Ultrazvukové čističky Ultrazvukové čističky RU 100 Ultrazvukový čistič určený pro použití v autoservisech a dílnách k důkladnému čištění komponentů jako jsou dieselové nebo benzinové vstřikovací trysky, karburátory a další motorové díly. Vibrační mycí vana a konstrukce z nerezové oceli, časový spínač nastavitelný v rozsahu 1 15 min nebo na neomezeně dlouhou dobu. Moduly/komponenty menší větší delší větší Objem mycí vany 3 l 9 l 9 l 18 l Oscilační systémy 1 velký oscilační sys. 2 velkoplošné osc. sys. 4 velkoplošné osc. sys. 8 širokopásmových osc. sys. Vysokofrekvenční výkon 320 W 2 x 320 W 2 x 360 W W Výkon ohřevu 140 W 400 W 600 W W Teplota C C C C Vývod hadice ruční ventil ruční ventil ruční ventil Rukojeť ne ano ne ano Rozměry (d x š x v): 240 x 140 x 100 mm 300 x 240 x 150 mm 500 x 140 x 150 mm 500 x 300 x 200 mm Model/Typ RU 100/1 RU 510 RU 156 RU RU 510 Příslušenství Model/Typ pro RU 100 pro RU 510 pro RU 156 pro RU 1028 Závěsný drátěný koš Kryt RU 156 Závěsný rošt na vstřikovací trysky Z nerezové oceli, pojme až 32 vstřikovačů 8 otvorů o průměru 9,5 mm 8 otvorů o průměru 5,5 mm 8 otvorů o průměru 4,5 mm 8 otvorů o průměru 3,5 mm Závěsný rošt na vstřikovací trysky RU 1028 Závěsný koš Univerzální čisticí prostředek PUR 33 Univerzální prostředek k odstranění nečistot, olejů a zbytků maziv. Objem nádoby 5 l. Univerzální čisticí prostředek PUR Speciální čisticí prostředek na vstřikovače PUR 13 Speciální vysoce koncentrovaný alkalický roztok na vstřikovače k odstranění nečistot, zbytků spalin, oleje apod. Ideální na kovové, ocelové, skleněné, keramické a gumové povrchy. Nedoporučuje se používat na zinkové a cínové materiály. Objem nádoby 5 l. 8 Čištění Závěsný rošt Speciální čisticí prostředek na vstřikovače PUR

196 Mycí stoly Mycí stůl TM OE RKR 50/5 E Mycí stůl s pojezdem, pozinkovaná odkládací plocha s otvory, kónický odvod kapaliny. Zadní a boční stěny žárově zinkované s pogumovanými hrany. Sud není součástí dodávky. Včetně patentované elektricky ovládané nožní pumpy. Pro nádoby o objemu l Max. výška 580 mm, max. Ø nádoby 370 mm Odnímatelný bezpečnostní nožní pedál El. nožní pumpa typ KRP 630 E 2 statická a 2 otočná kolečka Rozměry (d x š x v): 580 x 480 x mm Nosnost 30 kg Hmotnost 30 kg Pracovní výška 850 mm Mycí stůl TM OE RKR 50/5 E Kapalina do mycích stolů, odmašťovací účinek, objem 50 l TMOERKR505E Mycí stoly RKR Model s podstavcem má mycí stůl upevněný na příčně zpevněném vlastním podstavci. Součástí dodávky je elektrická pumpa s nožním pedálem. Pracovní výška cca mm. Čištění RKR 200/2 E Popis Model RKR 200/3 E bez podstavce (montáž přímo na sud) (bez obr.) rozměry (d x š x v): 800 x 550 x 300 mm Model RKR 200/2 E Model RKR 200/2 E-2 s vlastním podstavcem rrozměry (d x š x v): 770 x 550 x mm, nosnost 30 kg s vlastním podstavcem, vhodný pro mytí převodovek rozměry (d x š x v): x 650 x mm, nosnost 150 kg Příslušenství 8 Popis Čisticí štětec Typ P 6/1, Ø 30 mm Typ P 8/1, Ø 35 mm Náhradní gumová hadice DN 10, 160 cm lang Typ EP Kapalina do mycích stolů, odmašťovací účinek Objem 50 l RKR 200/2 E-2 196

197 Mycí stoly Čisticí zařízení Smartwasher PCS 100 PCS 28 SW 23 PCS 25 Čisticí zařízení Smartwasher neobsahují ředidla, chemikálie ani rozpouštědla. V systému pracují mikroby, které rozežírají olej a mastnotu v čistících kapalinách. Tím zůstávají čisticí kapaliny neustále čisté a nemusí se vyměňovat. Kombinace bakterií odstraňující olej a vodního čistícího prostředku má následující výhody: Nevzniká žádný odpad Neustále připravený k intenzivnímu čištění a odmašťování Kapalina je nehořlavá a nemůže explodovat Velmi šetrné k životnímu prostředí Úspora nákladů, poněvadž není potřeba při užívání měnit čisticí kapalinu ("doživotní náplň") Kapalina je netoxická, ph neutrální a nekarcinogenní, nevysušuje pokožku Vybavení Kompaktní mobilní Robustní zařízení s podstavcem Robustní zařízení s podstavcem, Stolní zařízení, zařízení na kolečkách a pracovním prostorem velkým mycím prostorem malé a úsporné pro a dvěma pracovními plochami čištění bakterií Použití s čističem brzd Rozměry mycí části (v x š x h): 21 x 67 x 56 cm 20 x 66 x 42 cm 18 x 104 x 66 cm 44 x 30 cm Vnější rozměry (v x š x h): 105 x 110 x 69 cm 100 x 98 x 74 cm 107 x 118 x 95 cm 52 x 56 x 40 cm Plnicí objem l/min 60 l 80 l 80 l 20 l Hmotnost cca ca. 33 kg ca. 33 kg ca. 44 kg ca. 14 kg Max. zatížení max. 240 kg max. 240 kg max. 240 kg ca. 50 kg Požadované množství čisticí kapaliny 60 l 80 l 80 l 20 l Filtrační rohož s mikroby 1 ks 1 ks 1 ks /Typ SW 23 PCS 25 PCS 28 PCS SW/SW SW/PCS SW/PCS28 PCS100 8 Čištění Popis Čistící kapalina, "doživotní použití" kanistr 20 l 612-OJ/20L Booster s mikroby, posílení účinku lahvička, 250 ml 612-OJ/MIKR Filtrační rohož s mikroby, posílení či obnova čistícího účinku 612-OJ/FILT Příslušenství 197

198 Stranově posuvný píst Nožní i ruční ovládání Robustní konstrukce Karoserie Dílenský lis TM P150 Více informací k produktu naleznete na straně 210. Obj. č. TMP150

199 Automatický samostmívací mechanizmus Široké zorné pole Hmotnost 485 g Svářecí kukla TM WDA HS1 Více informací k produktu naleznete na straně 205. Obj. č. TMWDAHS1 Karoserie

200 Plazmové řezačky/svářečky Plazmové řezačky Tecnica Plasma 31/Technology Plasma 41/Superior Plasma 60 HF Plazmové řezačky Tecnica Plasma 31 / Technology Plasma 41 Systém kontaktního invertorového zapalování s pilotním startem za pomoci stlačeného vzduchu. K rychlému řezání bez deformací, vhodné pro všechny vodivé materiály jako jsou ocel, nerezová ocel, pozinkovaná ocel, hliník, měď, mosaz atd. Plazmové řezačka Superior Plasma 60 HF Stejný popis jako výše, navíc vysokofrekvenční bezkontaktní zapalování. Menší rozměry a nižší hmotnost Ukazatel napětí hořáku Automatické chlazení hořáku Ukazatel přívodu stlačeného vzduchu Bezpečnostní termostat, ochrana proti přepětí, podpětí, přetížení Elektrické připojení 230 V, 1 fáze 230 V, 1 fáze 400 V, 3 fáze Regulace proudu 5 25 A 7 40 A A Max. řezná hloubka 8 mm 12 mm 20 mm Přívod stlačeného vzduchu 5 6 bar 4 5 bar 4 5 bar /Typ Tecnica Plasma 31 Technology Plasma 41 Superior Plasma 60 HF MIG-MAG svářečky Mastermig 220/2 / Mastermig 270/2 Karoserie MIG-MAG svářečky vhodné pro kontinuální a bodovací svařování s elektronickou regulací doby bodovacího svařovaní. Flexibilní využití pro různé materiály jako jsou ocel, nerezová ocel, vysokopevnostní ocel a hliník. Včetně základního příslušenství pro MIG-MAG svařování. Chladicí ventilátor Bodovací automatika Pro cívky s max. hmotností 15 kg Součástí dodávky není koncovka pro el. připojení Hořák 3 m Redukční ventil Zemnicí kabel Jednotka posuvu drátu Elektrické připojení V, 3 f V, 3 f Svařovací proud A A Průměr ocelového svařovacího drátu 0,6 1 mm 0,6 1,2 mm Průměr nerezového svařovacího drátu 0,8 1 mm 0,8 1 mm Průměr hliníkového svařovacího drátu 0,8 1 mm 0,8 1 mm Průměr pájecího drátu 0,8 1 mm 0,8 1 mm /Typ Mastermig 220/2 Mastermig 270/

201 Svářečky Svářečky TELMIG Svářečka TELMIG 170/1 TURBO Mig-Mag Jednofázový, ventilátorem chlazený MIG-MAG svařovací zdroj určený pro plynulé svařování obloukem v ochranné atmosféře CO 2. Svářečka Telmig 200/2 Turbo nabízí i bodovací automatiku. Zařízení je vybaveno skokovou regulací proudu a ochranou proti přetížení. Svářečka je vhodná pro použití v karosářských dílnách ke svařování oceli a hliníku. K zařízení jsou standardně dodávány hořák, zemnicí kabel, redukční ventil a cívka s drátem. Elektrické připojení 230 V, 50 Hz 230 V, 50 Hz Příkon při 60 %/Příkon při max. zatížení 2,3/5,2 3/7 Počet stupňů regulace proudu 6 6 Svařovací proud A A Ocelový svařovací drát o průměru 0,6 0,8 mm 0,6 1 mm Nerezový svařovací drát o průměru 0,8 mm 0,8 mm Hliníkový svařovací drát o průměru 0,8 1 mm 0,8 1 mm Rozměry (d x š x v): 800 x 450 x 570 mm 800 x 450 x 655 mm Hmotnost 37 kg 45 kg /Typ TELMIG 170/1 TURBO TELMIG 200/2 TURBO Svářečka TELMIG 250/2 TURBO Mig-Mag Třífázový, ventilátorem chlazený Mig-Mag svařovací zdroj určený pro plynulé svařování obloukem v ochranné atmosféře CO 2 s bodovou automatikou. Zařízení je vybaveno skokovou regulací proudu a ochranou proti přetížení. Svářečka je vhodná pro použití v karosářských dílnách ke svařování oceli a hliníku. K zařízení jsou standardně dodávány hořák, zemnicí kabel, redukční ventil a cívka s drátem. Elektrické připojení V Příkon při 60 %/Příkon při max. zatížení 3/7 Počet stupňů regulace proudu 6 Svařovací proud A Ocelový svařovací drát o průměru 0,6 1 mm Nerezový svařovací drát o průměru 0,8 1 mm Hliníkový svařovací drát o průměru 0,8 1 mm Rozměry (d x š x v): 800 x 450 x 655 mm Hmotnost 50 kg /Typ TELMIG 250/2 TURBO Robustní výkonná svářečka CO2 MIG-MAG pro svařování v ochranné atmosféře pro profesionální dílny s bodovací automatikou. El. připojení V/2-400 V Adaptér el. připojení Svařovací proud A Hadicový paket Počet stupňů regulace proudu 8 Redukční ventil Svařovací drát 0,6 1 mm Příslušenství pro svařování Hmotnost 39 kg Svářečka Telmig 195/ Svářečka Telmig 195/2 9 Karoserie 201

202 Svářečky Svářečky Digital Mig 180/220/330 Mikroprocesorem řízené MIG-MAG svářečky. Zvláště vhodné pro použití v karosářských dílnách na svařování pozinkovaných ocelových plechů, nerezové oceli a hliníku. Automatické přizpůsobení rychlosti posuvu drátu s ohledem na vlastnosti svařovaného materiálu, použitého plynu a průměr drátu Indikátor napájecího napětí Režimy 2T/4T Automatické rozpoznání typu hořáku Lze dovybavit hořákem Spool Gun Termostatická ochrana Včetně kompletního příslušenství pro svařování technologií MIG-MAG Hořák 3 m Redukční ventil (pouze pro modely Digital MIG 220 a 330) Zemnicí kabel Jednotka posuvu drátu Elektrické připojení 230 V, 1 f V, 3 f V, 3 f Svařovací proud A A A Ocelový svařovací drát o průměru 0,6 0,8 mm 0,6 1 mm 0,6 1,2 mm Nerezový svařovací drát o průměru 0,8 mm 0,8 1 mm 0,8 1,2 mm Hliníkový svařovací drát o průměru 0,8 1 mm 0,8 1 mm 0,8 1,2 mm Průměr pájecího drátu 0,8 mm 0,8 1 mm 0,8 1,2 mm /Typ Digital Mig 180 Digital Mig 220 Digital Mig Digital Mig 222 Twin Mikroprocesorem řízená MIG-MAG svářečka. Zvláště vhodná pro použití v karosářských dílnách a při svařování kovových konstrukcí. Vybavena dvěma hořáky MIG hořákem a Spool Gun hořákem. Díky této přednosti odpadají výměny hořáků a cívek s drátem při práci s různými materiály. Řešení všech požadavků na opravy a údržbu. Tradiční MIG hořák je možné použít při svařování oceli, vysokopevnostní oceli a nerezové oceli. Hořák Spool Gun je konstruovaný pro svařování hliníku a pájení pozinkovaných plechů. Nová technologie SYNERGIC DIGIDESK zabezpečuje rychlé a snadné nastavení svařovacích programů a zaručuje vysokou úroveň kontroly oblouku a kvalitu sváru. Indikátor napájecího napětí Možnost volby mezi tradičním MIG hořákem nebo Spool Gun hořákem Režimy 2T/4T Termostatická ochrana Včetně kompletního příslušenství, MIG hořák, Spool Gun, zemnicí kabel a kleště, redukční ventil se 2 manometry Karoserie Elektrické připojení V, 3 f Svařovací proud A Ocelový svařovací drát o průměru 0,6 1 mm Nerezový svařovací drát o průměru 0,8 1 mm Hliníkový svařovací drát o průměru 0,8 1 mm Průměr pájecího drátu 0,8 1 mm /Typ Digital Mig 222 Twin

203 Bodovací svářečky Elektronická mikroprocesorem řízená bodovací svářečka pro opravy plechů, použití zejména v karosářských dílnách. Multifunkční ovládací panel umožňuje automatické nastavení bodovacích parametrů dle zvolených nástrojů. Součástí dodávky: bodovací pistole, vytahovací kluzné kladivo a příslušenství pro bodování šroubů, nýtů atd. Elektrické připojení 400 V Max. příkon 8 kw Max. napětí naprázdno 6 V Max. bodovací proud A Hmotnost 25 kg Bodovací svářečka Digital Car Puller 5000 Bodovací svářečka Digital Car Puller Příslušenství Pojízdný vozík na bodovací svářečku, rozměry (v x š x h): 840 x 480 x 510 mm Sada na vytahování promáčknuté karoserie Vytahovací hvězdice (balení 100 ks) Vytahovací kroužky (balení 100 ks) Vytahovací vlna (balení 50 ks) Karbonové elektrody 150 mm (balení 5 ks) Záplatová elektroda Mikroprocesorem řízená elektronická bodovací svářečka pro opravy plechů v karosářských dílnách. Multifunkční ovládací panel umožňuje automatické nastavení bodovacích parametrů v závislosti na bodovacím nástroji a tloušťce materiálu. Standardně vybavena sadou STUDDER KIT, která obsahuje příslušenství pro bodování šroubů, podložek a nýtů, k žíhání a vytahování plechů. Elektrické připojení 400 V Max. příkon 11 kw Max. napětí naprázdno 5,4 V Max. bodovací proud A Bodovací svářečka Car Spotter 5500 Bodovací svářečka Car Spotter Příslušenství Pojízdný vozík na bodovací svářečku, rozměry (v x š x h): 840 x 480 x 510 mm Ruční bodovací kleště s vyměnitelnými elektrodami C-bodovací kleště Vytahovací hvězdice (balení 100 ks) Vytahovací kroužky (balení 100 ks) Vytahovací vlna (balení 50 ks) Karbonové elektrody 150 mm (balení 5 ks) Záplatová elektroda Karoserie 203

204 Bodovací svářečky/příslušenství Bodovací svářečka Aluspotter 6100 Přenosná jednofázová bodovací svářečka, ventilátorem chlazená, k bodování šroubů, nýtů o průměru 3 8 mm a dalšího příslušenství. Určená pro použití v karosářských dílnách. Svářet je možné očištěné a nezoxidované povrchy z oceli, nerezové oceli, galvanizované oceli, mosazi a zejména hliníku. Svářečka je vhodná i pro jednostranně lakované a pozinkované materiály. Dodává se včetně bodovací pistole, zemnicího kabelu s kleštěmi a sadou příslušenství pro bodovací sváření. Elektrické připojení V s plně automatickou změnou napětí. Frekvence Hz Jednofázové elektrické připojení 115/230 V Maximální příkon 0,9 kw Bodovací energie 1500 J max. Bodovací doba 1 3 ms Průměr bodovacích šroubů a dalšího příslušenství 3 8 mm Rozměry (v x š x h): 430 x 170 x 290 mm Hmotnost 20 kg Bodovací svářečka Aluspotter Příslušenství Hrazda pro vytahování plechů Alu sada s bodovacím příslušenstvím Bodovací šroub M4 x 15 (balení 100 ks) Bodovací šroub M4 (balení 3 ks) Příslušenství k bodovacím svářečkám Karoserie Obr. 1 Obr. 5 Obr. 2 Obr. 3 Obr. 6 Obr. 7 Obr. 8 Obr. 4 Obr. Základní sada bodovacího příslušenství (nýty, hřebíky, podložky) Přípravek na bodování hřebíků Vytahovací hák Vytahovací vlna (balení 50 ks) Sada háků, 6 ks Pákový vytahovák Kluzné vytloukací kladivo 2,5 kg Kluzné vytloukací kladivo 1,8 kg Mini vytahovací hrazda Páková vytahovací hrazda Pojízdná stanice pro bodovací příslušenství (vyobrazené příslušenství není součástí dodávky) Hákové podložky, ploché (10 kusů) Hákové podložky, zahnuté (10 kusů) Bodovací šroub M4 x 15 mm (100 kusů) Elektroda Multi vytahovák (3 háky) Multi vytahovák (6 háků) Multi vytahovák (8 háků) Multi vytahovák (10 háků) Obr. 9 Obr. 10 Obr. 11 Obr

205 Svářecí kukly Automatická svářecí kukla nové generace vhodná pro elektrodové, MIG/MAG nebo WIG svařování Se zkušebním tlačítkem pro testování funkcí Regulace citlivosti DIN 9 13 a DIN 4 (vnější nastavitelnost) Větší zorné pole 100 x 50 mm Ztmavnutí 0,1 0,2 ms Nastavitelné zpoždění 0,1 0,8 s Citlivost stupňovitě nastavitelná Solární nebo akumulátorové (3V) napájení (CR 2032) Odpovídá normám: CE; EN 379:2009; EN 175:1997 Hmotnost 485 g Automatická svářecí kukla Automatická svářecí kukla TMWDAHS1 Příslušenství Náhradní vnější kryt Náhradní vnitřní kryt Náhradní kryt akumulátoru Ochranná svařovací vložka (rozměry š x v x t: 110 x 90 x 8 mm) Náhradní baterie TMWDAHS1 E26760 E26770 E26785 E26775 E26780 Příslušenství pro svářecí kuklu TM SH 1 (předchozí model) Náhradní vnější kryt, (š x v): 110 x 97 mm, balení 10 kusů Náhradní vnitřní kryt, (š x v): 95 x 51 mm, balení 10 kusů E26194 E26196 Elektrooptická svářecí kukla 812 RC Inovativní filtr Real Color zajišťuje jasnou a světlou optiku v přirozených barvách. Ochranná kazeta vybavena Nano Power - Elektronik chrání proti oslepnutí. Doživotní napájení bez baterie popř. akumulátoru. UV-IR maximální ochrana. Doporučené použití: Vhodná pro elektrodové, MIG/MAG nebo WIG svařování, plasmové řezání nebo svařování. Regulace citlivosti DIN 8-12 (vnější nastavitelnost) Odpovídá normám: CE; EN 379:2009; 1/2/2 F, CE certifikace Citlivost automaticky nastavitelná Nastavitelné zpoždění 0,1 0,5 s Hmotnost 360 g Elektrooptická svářecí kukla 812 RC Náhradní vnější kryt rozměry (š x v x t): 110 x 90 x 1 mm E26200 E26203 Automatická ochranná svařovací kukla VarioProtect XL Zorné pole 98 x 55 mm. Prvotřídní a osvědčená kvalita.. VarioProtect XL VarioProtect XLW Regulovatelná citlivost DIN 9 13 Elektrodové, MIG/MAG sváření Elektrodové, MIG/MAG/WIG svařování Reakční doba 1/ s. Carbon-Design Výstužný pás pro optimální přizpůsobení 4 senzory 2stupňová 3stupňová Doba vyjasnění stupňovitě nastavitelná Hmotnost 480 g Hmotnost 450 g Citlivost stupňovitě nastavitelná Automatická svářecí kukla VarioProtect Automatická svářecí kukla VarioProtect XL Automatická svářecí kukla VarioProtect XLW Karoserie 205

206 Stojanové vrtačky/stolní bruska Stolní vrtačka OPTIdrill Obr. 1 Obr. 2 Vhodné pro dílny a opravářské závody, stejně tak pro amatérské či profesionální uživatele. Garantovaná přesnost oběhu lepší než 0,02 mm ve vrtací pinole Vrtací vřeteno s kvalitními kuličkovými ložisky Sériově s rychloupínací vrtačkou Velká nastavitelná ochranná deska s bezpečnostním vypínačem Tichý chod a kvalitní přenos síly díky hliníkovým řemenicím s broušenými drážkovými unášeči GATES Ochrana klínového řemene s bezpečnostním vypínačem Precizní pracovní stůl s diagonální T-drážkami Nastavitelný stůl vrtačky díky ozubené tyči Hluboký doraz vrtání Pracovní stůl sklopný od -45 do +45 a otočný o 360 Snadná obsluha zepředu/zezadu Tiché a výkonné elektromotory Masivní provedení celého stroje OPTIdrill B 23 Pro OPTIdrill B 26 Pro OPTIdrill B 33 Pro Motor 750 W 400 V ~50 Hz 750 W 400 V ~50 Hz 1,1 kw 400 V ~50 Hz Max. vrtací výkon ocel (St. 37) Ø 25 mm Ø 25 mm Ø 30 mm Trvalý vrtací výkon ocel (St. 37) Ø 20 mm Ø 20 mm Ø 25 mm Kužel vřetene MK 2 MK 3 MK 4 Max. vrtací hloubka 80 mm 85 mm 120 mm Vyložení 180 mm 210 mm 254 mm Otáčky min min min -1 Počet rychlostních stupňů Velikost vrtacího stolu (d x š) 280 x 245 mm 330 x 290 mm 475 x 425 mm T-drážky velikost drážky 12 mm 14 mm 14 mm Úhel naklopení stolu vpravo/vlevo ±45 ±45 ±45 Úhel otáčení vrtacího stolu Max. vzdálenost vřetene a stolu 425 mm 720 mm 695 mm Max. vzdálenost vřetene a základny 618 mm mm mm Průměr sloupu 73 mm 80 mm 92 mm Rozměry (d š v) 615 x 330 x mm 670 x 355 x mm 755 x 440 x mm Hmotnost 66 kg 82 kg 135 kg Včetně kuželového trnu MK 2 B16 MK 3 B16 MK 4 B16 Včetně rychloupínací vrtací hlavičky 3 16 mm B16 2 T-matice Včetně svěráku, OPTIturn B 23 PRO vč. BMS 100, OPTIturn B 26 Pro a B 33 PRO vč. BMS 120 Obr. Stolní vrtačka OPTIdrill B 23 Pro SET Sloupová vrtačka OPTIdrill B 26 Pro SET Sloupová vrtačka OPTIdrill B 33 Pro SET Obr. 3 Karoserie Stolní bruska OPTIgrind Dvoukotoučová bruska OPTIMUM je kvalitní výrobek pro řemesla a průmysl. Výkon motoru 600 W, 230 V nebo 400 V ~ 50 Hz Průměr brusného kotouče 200 x 30 Ø 32 mh Rozměry (d x š x h): 461 x 246 x 310 mm Hmotnost 16 kg Brusné korundové kotouče K 36 (hrubé) Brusné korundové kotouče K 80 (jemné) 9 Stolní bruska OPTIgrind SM 200, 230 V Stolní bruska OPTIgrind SM 200, 400 V MRLBRSM200230V MRLBRSM200400V 206

207 Pískovací zařízení Tryskání je nejjednodušším a nejefektivnějším způsobem pro odstranění koroze, starého nátěru a jakýchkoliv jiných cizích látek z mnoha druhů povrchů. Zařízení Suction Blaster Nederman je čistý, bezprašný pískovač, který zanechává povrch čistý a dobře připravený pro další úpravy karoserie (lakování apod.). Tryskací materiál se v tomto uzavřeném systému recykluje a používá se mnohokrát po sobě. Výhody: Nižší náklady na tryskání materiálu při jeho recyklování Vestavěný filtr zachytává volně unášené částice Uzavřený tryskací proces nijak neruší jiné činnosti na pracovišti Bezprašné otryskávání znamená nižší náklady na čištění dílny Spotřeba stlačeného vzduchu 500 l/min Příkon W Hmotnost 14 kg Elektrické připojení 230 V, 50 Hz Hadice o délce 2 m Univerzální kartáčová tryska Pískovací zařízení SB Tryska pro bodová místa Tryska pro okraje Tryska pro vnitřní rohy Tryska pro vnější rohy Kartáčová tryska Abrazivo, hliníkový silikát, velikost zrna 0,25 1,0 mm, 10 l Abrazivo, skleněná zrna o velikosti 0,2 0,4 mm, 5 l Pískovací zařízení SB 750 Přístroj na měření tloušťky laku Digitální přístroj na měření tloušťky naneseného laku s velmi krátkou dobou měření. Spolehlivý důkaz pro odhalení dodatečného lakování nebo opravy. Vhodný pro všechny kovové a nekovové (hliníkové) povrchy. 2 kalibrační přípravky pro vysokou přesnost měření. Automatické rozpoznání materiálu 2 kalibrační kotouče Limity Hi/Lo 9V baterie Paměť MIN/MAX Automatické vypínání Měřicí rozsah μm nebo 0 40 ms Přístroj na měření tloušťky laku Přístroj na měření tloušťky laku S USB rozhraním. Ideální zařízení pro autodílnu, pneuservis, lakovny a profesionální uživatele. Metoda magnetické indukce a vířivých proudů je vhodná pro všechny barevné kovy a hliníky. Ukládání až 320 naměřených hodnot. Jednobodová nebo dvoubodová kalibrace, alarm funkce pro dolní a horní hranice, USB rozhraní se softwarovou analýzou. Dodáváno ve stabilním plastovém kufříku. Rozsah měření μ nebo 0 49,21 ms Rozměry (d x š x v): 110 x 50 x 23 mm Přístroj na měření tloušťky laku LSM03 9 Karoserie 207

208 Infračervené vysoušeče Infračervený zářič IRT3-1 PcD Napětí V 3 Ph/PE Frekvence Hz Intenzita proudu 5 A Výchozí výkon 3 kw Pojistka 16 A IRT3-2 PcD Napětí V 3 Ph/PE Frekvence Hz Intenzita proudu 9 A Výchozí výkon 6 kw Pojistka 16 A IRT 3-1 IRT 3-2 Standardní vysoušeč pro všechny druhy dílen. Vhodné pro práce malého či středního rozsahu, rovněž lze použít pro nanášení nátěru. Zařízení disponuje dostatečným výkonem pro vysoušení materiálů všeho druhu. Kazety 3 kw nebo 6 kw dle rozsahu sušící plochy Jedinečná možnost umístění kazet Pozlacené kovové reflektory pro optimální vedení tepla Počítačem řízení sušení Elektronické měření odstupu Jednoduchá obsluha 12 přednastavitelných a 3 uživatelsky definované programy Vysoušení materiálu všech typů Výkonná ventilace, která ochlazuje kazety a prodlužuje životnost lampy Max. výška kazet mm (horizontálně), mm (vertikálně). Karoserie 9 Infračervený zářič IRT 3-1 PcD Infračervený zářič IRT 3-2 PcD IH IH

209 R R Stahovák pružin/hydraulické rozpínáky Stahovák vinutých pružin Efektivní, profesionální a bezpečná montáž či demontáž pružinových systémů značky MCPherson Univerzální sklopné pružinové úchyty lze použít na všechny typy pružin Výměna pouze spodního pružinového držáku Silná a spolehlivá stlačovací vzduchová pumpa Vhodné pro většinu malých nákladních automobilů, dodávkových automobilů, vozidel s pohonem 4 kol apod. Dostatečná síla tlaku umožňuje bezproblémové stlačení silných pružin (např. Ducato, Jumper a Boxer) Mobilní, lehce přemístitelné. Po několika sekundách zařízení připraveno opět k použití. Délka zdvihu od 330 mm Min. odstup mezi pružinovými držáky 40 mm Max. odstup mezi pružinovými držáky 390 mm Vhodné pro kuželové pružiny Pohyblivé zavěšení pružinových držáků zajišťuje přesné vertikální stlačení Ergonomický design, ovládání nožním pedálem Potřeba vzduchové připojení (max 8 13 bar) 2 ks pružinových držáků ( mm a mm) Stahovák vinutých pružin CSC Příslušenství Pružinový držák ve tvaru svěráku k pevnému uchycení okolo pružinové jednotky McPherson Hydraulický rozpínák, 10 tun Přenosný kufr Hydraulická ruční pumpa Gumová hlavice 4 prodlužovací nástavce mm Spojovací kus Ozubené pouzdro Rozvírač V-kus Úhelník Koncovka se závitem Válec o síle 10 tun Pracovní rozsah 135 mm Rozměry (d x š x v): 980 x 420 x 230 mm Hmotnost 38 kg Hydraulický rozpínák, 10 tun MRLBRWK50100TR Hydraulické rozpínáky Určené pro jednoduché rovnací úkony na karoserii Nízká hmotnost a snadná manipulace Vhodné pro práci ve stísněných prostorech Vysoký výkon / automatická ochrana čerpadla proti přetížení Rychlá instalace s upevňovacími prodlužovacími trubkami Technická data (4 t): Hmotnost 25 kg, Síla 4 t, Ruční pumpa t 500 bar ¼" Technická data (10 t): Hmotnost 40 kg, Síla 10 t, Ruční pumpa t 600 bar ¼" Technická data SF181A (10 t) Profi-Satz: Hmotnost 40 kg, Síla 10 t, Ruční pumpa PMP t 700 bar ⅜" (4 t) 65132A (10 t) 65135A SF181 (10 t) SF181A 9 Karoserie 209

210 Dílenské lisy Hydraulické dílenské lisy TM P150/TM P200DL/TM P250DL Hydraulické dílenské lisy jsou vhodné do dílen nebo do průmyslových podniků. Jsou vyrobeny ze stabilní kovové a kompaktní konstrukce. Standardním vybavením je ruční i nožní ovládání pístu. A B C D E F G H TM P mm 600 mm 830 mm 125 mm 310 mm 150 mm mm 550 mm TM P200DL mm 600 mm 920 mm 125 mm 310 mm 150 mm mm 580 mm TM P250DL mm 600 mm 980 mm 155 mm 320 mm 150 mm mm 600 mm Rám s pohybujícím se tlakovým válcem Manometr Sada hranolů (2 ks) Pracovní deska Navíc v dodávce: Vzduchový agregát pro rychlejší posun pístu (pouze u provedení DL) Sada lisovacích trnů (3 ks) Odkládací přihrádka Hydraulický dílenský lis TM P150 výkon 15 t Hydraulický dílenský lis TM P200DL výkon 20 t Hydraulický dílenský lis TM P250DL výkon 25 t TMP150 TMP200 DL TMP250 DL TM P300/TM P500 Ruční hydraulické pracovní lisy s manometrem A B C D E F G H TM P mm 650 mm mm 160 mm 340 mm 150 mm mm 700 mm TM P mm 750 mm mm 230 mm 480 mm 165 mm mm 790 mm Rám s pohybujícím se tlakovým válcem Manometr Sada hranolů (2 ks) Pracovní deska Klikový mechanizmus s lanovodem Navíc v dodávce: Vzduchový agregát pro rychlejší posun pístu (pouze u provedení DL) Sada lisovacích trnů (3 ks) Odkládací přihrádka Hydraulický dílenský lis TM P300 výkon 30 t Hydraulický dílenský lis TM P500 výkon 50 t TMP300 TMP500 Karoserie 9 210

211 Dílenské lisy Elektrohydraulický pracovní lis s regulátorem tlaku a rychlosti. Vhodný pro použití v opravnách nákladních vozidel nebo průmyslu. Posuvný píst Lisovací hranol Manometr Dvoučinná pumpa Chromovaná pístnice Bezpečnostní ventil (mm) A B C D TM WP W100 M Hydraulický dílenský lis TM WP W100M Hydraulický dílenský lis TM WP W100M výkon 100 t TMWPW100M Hydraulický lis čepů nákladních vozidel FP 65s Hydraulický lis čepů slouží k nalisování i vylisování čepů přímo na vozidle bez nutnosti demontáže ramen. Zařízení je vhodné pro všechny typy a značky nákladních vozidel (MB, MAN, IVECO atd.). Lisovací tlak 73 t Pracovní rozsah pístnice 115 mm Průměr pístnice 65 mm Závit příčníku 70 mm Světlá šířka 250 mm Délka šroubů 730 mm Hmotnost 70 kg Hydraulický lisovací rám (bez vozíku a ruční pumpy) Vyobrazení včetně volitelného příslušenství Příslušenství Sada lisovacích nástavců (8 kusů) Ø 21,5 x 150 mm, Ø 24,5 x 150 mm, Ø 29 x 120 mm, Ø 29 x 220 mm, Ø 35 x 120 mm, Ø 35 x 220 mm, Ø 39 x 120 mm, Ø 39 x 220 mm Sada speciálních přípravků pro autobusy MB (11 kusů) Manipulační vozík k natáčení, zvedání a manipulaci s lisovacím rámem Hydraulická ruční pumpa Pneumatickohydraulická nožní pumpa Lisovací trn Mercedes-Benz Actros, SK, O Speciální lisovací příslušenství pro vozidla MAN Manometr Karoserie 211

212 Dílenský nábytek Masivní buková deska 100% výsuvná zásuvka Odolné ložiskové pojezdy Dílenský stůl Více informací k produktu naleznete na straně 215. Obj. č. TMGE232VBMP

213 Dílenská skříň Více informací k produktu naleznete na straně 214. Obj. č. TM712 Otočný zámek dveří Souvislá výztuž dveří Nosnost skříně 500 kg 4 stavitelné police Dílenský nábytek

214 Dílenské skříně Dílenská skříň TM Dílenský nábytek Otočný zámek dveří Výztuha dveří Libovolné uspořádání polic Celková nosnost skříně 500 kg Nosnost dna skříně 65 kg 4 pozinkované výškově nastavitelné police Rozměry (š x h x v): 890 x 415 x mm Barvy: konstrukce RAL 7016, dveře RAL 9006 Variabilita Díky rozteči 30 mm lze police individuálně uspořádat Maximální nosnost police 50 kg K přestavení polic není potřeba nářadí Univerzální použití, jednoduchá manipulace s policemi bez jakéhokoliv nářadí Ergonomie Konstrukce bez ostrých hran, bytelný zámkový systém Všechny skříně jsou sériově dodávány s bezpečnostním otočným zámkem Dílenská skříň TM 712 Sada dvou polic TM712 A Šatní skříně Ocelové šatní skříně s volitelnými oddíly a podstavcem, délka oddílu 300 mm, otočný zámkový mechanizmus, dveře s větracími otvory. 3 posuvné háčky na šaty Odnímatelná vrchní police s vlastními dvířky pro každý oddíl Ploché dno skříně Otočný zámkový systém s ochranou proti překroucení Podstavec s antikorozní ochranou lakovaný a pozinkovaný Barvy: konstrukce RAL 7016, dveře RAL oddíly, bez podstavce Rozměry (š x h x v): 600 x 500 x mm 2 oddíly, s podstavcem Rozměry (š x h x v): 600 x 500 x mm 3 oddíly, bez podstavce Rozměry (š x h x v): 900 x 500 x mm 3 oddíly, s podstavcem Rozměry (š x h x v): 900 x 500 x mm TMGE221 TMGE201 TMGE321 TMGE301 Příslušenství Otočný zámek Závěsná dělicí přepážka z PVC A A

215 Dílenské stoly Dílenské stoly Standardní vybavení: Deska z masivního buku (tloušťka 40 mm) nebo zinkovaná kovová deska (tloušťka 1 mm) (Obr. 1) Plně vysouvací zásuvky (Obr. 2) Centrální zámek (Obr. 3) Otevření dveří až do úhlu 180 Vodicí lišty s kuličkovými ložisky s vysokou nosností do 100 kg (Obr. 4) Čtyřhranná ocelová patka 45/45/2 mm (Obr. 5) Rozměry (š x h x v): x 700 x 840 mm 1 zásuvka, výška 180 mm 1 dveře, výška 360 mm 1 dveře, výška 540 mm Dílenský stůl TM GE 232 V BMP s masivní bukovou deskou Dílenský stůl TM GE 232 V ZBP s kovovou zinkovanou deskou TMGE232VBMP TMGE232VZBP 10 Dílenský nábytek Obr. 1 Obr. 2 Obr. 5 V základní dodávce není za dveřmi o výšce 540 mm žádná police ani zásuvka. Lze dokoupit jako volitelné příslušenství. Obr. 3 Obr. 4 Popis Police (Obr. 6) Pevná, nastavitelná výškově po 30 mm Vysouvací police (Obr. 7) Plně vysouvací, nosnost 100 kg Obr. 6 Obr. 7 Dílenské stoly Standardní vybavení: Deska z masivního buku (tloušťka 40 mm) nebo zinkovaná kovová deska (tloušťka 1 mm) (Obr. 1) Plně vysouvací zásuvky (Obr. 2) Centrální zámek (Obr. 3) Otevření dveří až do úhlu 180 Vodicí lišty s kuličkovými ložisky s vysokou nosností do 100 kg (Obr. 4) Čtyřhranná ocelová patka 45/45/2 mm (Obr. 5) Rozměry (š x h x v): x 700 x 840 mm 2 zásuvky, výška 180 mm 2 dveře, výška 360 mm Ohne Inhalt Dílenský stůl TM GE 219 V BMP s masivní bukovou deskou Dílenský stůl TM GE 219 V ZBP s kovovou zinkovanou deskou TMGE219VBMP TMGE219VZBP Příslušenství Obr. 1 Obr. 2 Obr. 5 Popis Police (Obr. 6) Pevná, nastavitelná výškově po 30 mm Vysouvací police (Obr. 7) Plně vysouvací, nosnost 100 kg Obr. 3 Obr. 4 Obr. 6 Obr

216 Dílenské stoly Dílenské stoly 10 Dílenský nábytek Typ 308 B Otočný zámkový mechanizmus Robustní svařovaná konstrukce Vysoká standardní nosnost kg Možnost rozšířit o energetickou lištu s elektrickou a vzduchovou přípojkou Boční perforace pro háčkový závěsný systém Podstavce z U-profilu o šířce 60 mm Vyšší stabilita díky spodním i vrchním příčkám Zásuvky s vodicími lištami s kuličkovými ložisky Centrální zámkový systém zásuvek Jednotný rozměr zásuvek (š x h): 450 x 600 mm Nosnost zásuvek 80 kg, vysunovací na 80 % Ergonomická madla zásuvek Zesílená forma dveří Barvy: Konstrukce RAL 7035, zásuvky a dveře RAL 5023 Dílenský stůl typ 308 Buková deska o tloušťce 40 mm se stranovým přesahem, 2 zásuvky o výšce 150 mm, 2 středové odkládací plochy, 2 dveře 420 mm vysoké, celkové rozměry (š x h x v): x 750 x 850 mm Celková nosnost Dílenský stůl typ kg Typ 307 B Dílenský stůl typ 307 B Buková deska o tloušťce 40 mm se stranovým přesahem, 3 zásuvky o výšce 120, 150 a 300 mm, 2 středové odkládací plochy, 1 dveře, celkové rozměry (š x h x v): x 750 x 850 mm Celková nosnost Dílenský stůl typ 307 B kg Typ 214 B Dílenský stůl typ 214 B Buková deska o tloušťce 40 mm se stranovým přesahem, 2 zásuvky o výšce 150 mm, 2 dveře o výšce 420 mm, celkové rozměry (š x h x v): x 750 x 850 mm Celková nosnost Dílenský stůl typ 214 B kg Dílenský stůl typ 211 Buková deska o tloušťce 40 mm se stranovým přesahem, 1 zásuvka o výšce 150 mm, 1 dveře o výšce 420 mm, 2 odkládací plochy, celkové rozměry (š x h x v): x 750 x 850 mm Celková nosnost Dílenský stůl typ kg Typ 211 B Dílenský stůl typ 252 S pojezdem, nosnost 240 kg, buková deska o tloušťce 40 mm, 3 zásuvky o výšce 120, 150 a 300 mm, 1 dveře, celkové rozměry (š x h x v): x 750 x 850 mm. Dílenský stůl typ Typ 252 A Bez obsahu 216

217 Dílenské stoly/svěráky Dílenské stoly Dílenský stůl 55 s masivní bukovou deskou Rozměry (š x h x v): x 700 x 840 mm, 2 zásuvky, výška 170 mm, max. nosnost zásuvky 50 kg Modell 55 Popis Dílenský stůl 55 s masivní bukovou deskou Dílenský stůl 55 s kovovou zinkovanou deskou Dílenský stůl bez zásuvek, volitelný pojezd, rozměry, rozměry (š x h x v): x 700 x 840 mm Popis Dílenský stůl s masivní bukovou deskou Dílenský stůl pojízdný s masivní bukovou deskou Dílenský stůl s kovovou zinkovanou deskou Dílenský stůl pojízdný s kovovou zinkovanou deskou Dílenský stůl bez zásuvek, volitelný pojezd, rozměry (š x h x v): x 700 x 840 mm Popis Dílenský stůl s masivní bukovou deskou Dílenský stůl pojízdný s masivní bukovou deskou Dílenský stůl s kovovou zinkovanou deskou Dílenský stůl pojízdný s kovovou zinkovanou deskou Dílenský nábytek Dílenský stůl bez zásuvek, rozměry (š x h x v): x 700 x 840 mm Popis Dílenský stůl s masivní bukovou deskou Dílenský stůl s kovovou zinkovanou deskou Svěráky Úzké provedení. Kované, indukčně kalené čelisti. Dvojité lichoběžníkové čelisti pro rychlé otevírání a zavírání. Silná ochrana čelistí. Standardní pevné svěrkové trubky. Odolné hranolovité provedení. Včetně otočného talíře. Šířka čelistí 100 mm 125 mm 150 mm 175 mm Rozsah upínání 125 mm 155 mm 180 mm 205 mm Celková délka 320 mm 395 mm 485 mm 550 mm Hmotnost 5 kg 11 kg 20 kg 29 kg /Typ : Broušené čelisti, kovadlinka a rohy. Čelisti a kovadlinka indukčně kalené. Vyměnitelné čelisti. Velmi robustní provedení. Velká hloubka sevření díky extra formovaným upínacím čelistím. Nastavitelné centrické vedení. Včetně otočného talíře. Šířka čelistí 100 mm 120 mm 140 mm 170 mm 200 mm Rozsah upínání 75 mm 100 mm 125 mm 150 mm 200 mm Hmotnost 7,5 kg 8,7 kg 11 kg 14,5 kg 20,5 kg /Typ : Svěráky 217

218 Regály na pneumatiky Regál na pneumatiky ergowheel 10 Dílenský nábytek Regál na pneumatiky ergowheel (2 000 mm) Větší skladovací kapacita - více prostoru - menší náklady Skladování až o 30 % více pneu Skladovací systém určený profesionálním pneuservisům Bez možnosti poškození pneumatiky Snadné a rychlé uskladňování i vyskladňování Základní modul regálu mm s 6 policemi Rozměry (v x š x h): x x mm Úložná kapacita pro sadu 12 kol XL do 275 mm: 2 ks L do 235 mm: 2 ks M do 195 mm: 8 ks Základní modul regálu mm s 6 policemi Nástavbový modul regálu mm s 6 policemi Rozměry (v x š x h): x x mm Úložná kapacita pro sadu 12 kol XL do 275 mm: 2 ks L do 235 mm: 2 ks M do 195 mm: 8 ks ER215G6 Nástavbový modul regálu mm s 6 policemi ER215A6 Příklad regálu Základní modul regálu mm s 9 policemi Rozměry (v x š x h): x x mm Úložná kapacita pro sadu 18 kol XL do 275 mm: 2 ks L do 235 mm: 4 ks M do 195 mm: 12 ks Základní modul regálu mm s 9 policemi ER315G9 Nástavbový modul regálu mm s 9 policemi Rozměry (v x š x h): x x mm Úložná kapacita pro sadu 18 kol XL do 275 mm: 2 ks L do 235 mm: 4 ks M do 195 mm: 12 ks Nástavbový modul regálu mm s 9 policemi ER315A9 218

219 Plánovací tabule/ostatní příslušenství Plánovací tabule Profesionální organizace zakázkové dokumentace Jasné a přehledné plánování Určené pro dokumenty formátu A4 Dostupné v několika rozměrových variantách Popis Plánovací tabule 10 přihrádek, úzké provedení Rozměry (š x v x h): 550 x x 76 mm Plánovací tabule Plánovací tabule Plánovací tabule Plánovací tabule Plánovací tabule Plánovací tabule 15 přihrádek, úzké provedení Rozměry (š x v x h): 550 x x 76 mm 6 přihrádek, široké provedení Rozměry (š x v x h): x 900 x 76 mm 10 přihrádek, široké provedení Rozměry (š x v x h): x x 76 mm 15 přihrádek, široké provedení Rozměry (š x v x h): x x 76 mm 10 přihrádek, úzké provedení Rozměry (š x v x h): 308 x x 76 mm 10 přihrádek, střední velikost Rozměry (š x v x h): 870 x x 76 mm Dílenský nábytek Desky na zakázky Extra odolné desky na servisní zakázky s průhlednou fólií na dokumenty a zadní uzavíratelnou kapsou se suchým zipem na klíče od vozidla. Balení 10 kusů. Barva Desky na zakázky (10 ks) Modré Desky na zakázky (10 ks) Červené Desky na zakázky (10 ks) Zelené Desky na zakázky (10 ks) Šedé Desky na zakázky (10 ks) Černé Desky na zakázky (10 ks) Žluté Barevné nadepisovací cedulky na klíče Závěsné cedulky na klíče od vozidla, velmi snadné uchycení pomocí protahovacího háčku. Součástí cedulky je plocha pro poznámky, údaje o majiteli, registrační značku a typ vozidla. Dodávané v praktické krabičce. Balení 100 kusů. Barva Cedulky na klíče (balení 100 ks) Modré Cedulky na klíče (balení 100 ks) Šedivé Cedulky na klíče (balení 100 ks) Fialové Cedulky na klíče (balení 100 ks) Červené Cedulky na klíče (balení 100 ks) Žluté Cedulky na klíče (balení 100 ks) Zelené

220 220 Poznámky

221 Poznámky 221

222 Ceník servisních služeb 2015/2016 Dodávkou servisního vybavení a zařízení naše služby nekončí, ale začínají. Náš servisní tým vás naučí zařízení používat a zajistí vám další podporu v průběhu používání: Zvedací zařízení Mechanická revize zvedáku Roční prohlídka s údržbou včetně mechanické revize zvedáku Kontrola a nastavení nivelity 4sloupového zvedáku Kontrola a nastavení nivelity nůžkového zvedáku Montáž prahových nůžkových a 2sloupových zvedáků Montáž nůžkových, 4sloupových a pístových zvedáků Cena bez DPH 800 Kč* Kč* Kč* Kč* Kč Kč Záruční a pozáruční opravy zvedáků těchto výrobců: Montovačky pneumatik a vyvažovačky kol Montáž zařízení a zaškolení obsluhy Kalibrace vyvažovačky kol Cena bez DPH Kč 600 Kč* Záruční a pozáruční opravy pneuservisního vybavení těchto výrobců: Diagnostika řídicích jednotek Instalace a úvodní zaškolení obsluhy diagnostických zařízení (1 PC) Re/instalace diagnostického softwaru na zákazníkův počítač Výjezd k zákazníkovi, servisní zásah, ostatní služby Cena bez DPH Kč 300 Kč / 0,5 hod* 300 Kč / 0,5 hod* Záruční a pozáruční opravy diagnostických zařízení těchto výrobců: Emisní analýza Bosch Kalibrace analyzátoru (benzin) Kalibrace opacimetru (diesel) Kalibrace motortesteru: Cena bez DPH Kč* Kč* Kč* Záruční a pozáruční opravy emisních analýz těchto výrobců: * Uvedená cena je bez nákladů na dopravu servisního technika. 222

223

224 Berlin BerlinMarzahn Magdeburg Katalog autoservisní techniky Vybavení dílny Více než 150 poboček v pěti zemích. Kvalita pro profesionály Leipzig Bautzen Dresden Jičín s-esbach Hof Kronach Karlovy Vary Hostivice Bayreuth erg Nýřany benreuth Praha Horní Počernice Pardubice Ostrava Plzeň Olomouc Weiden Amberg rnberg Brno České Budějovice Regensburg rg TROST AUTO SERVICE TECHNIK CZ 09/ urt žilina Straubing Banská Bystrica golstadt Košice Linz burg Hostivice centrála Plzeň Jičín Wien Mühldorf SEGRO Park Praha, Archeologická 1383 Areál CTPark Plzeň Obchodní 1263/3 Průmyslová 1108 Perchtoldsdorf Tel.: Tel.: Tel.: m Feldkirchen Praha 9 - Horní Počernice Otovice (Karlovy Vary) Brno České Budějovice Pardubice Ostrava Areál VGP park, Vlastibořská 2790 Salzburg Kolbermoor Tel.: Nemanická 443/2 Tel.: Innsbruck Hroznětínská 233 Tel.: Hůrka 1832 Tel.: Masná 226/104 Tel.: Trnava Olomouc Nitra Bratislava Dolní Novosadská 337/92 Tel.: Technická hotlinka Tel.: Areál CTPark, Na Rovince 981 Tel.: Tým pro garážové vybavení a diagnostiku Manažer oddělení Prodejní poradci Produktový manažer Graz Servis Praha a Západní Čechy: Praha a celé Čechy: , Východní, Severní, Střední a Jižní Jižní a Severní Morava: , Čechy: Jižní a Severní Morava: Klagenfurt Tato tiskovina je určena výhradně pro šíření v České republice a jen tam je platná. Změny a omyly vyhrazeny. Vyobrazení jsou zčásti jako vzor. Kopírování a jiné rozmnožování i šíření je povoleno jen s předchozím písemným souhlasem představenstva společnosti TROST AUTO SERVICE TECHNIK. Neautorizované rozmnožování a šíření je předmětem občanskoprávního a trestního stíhání. TROST AUTO SERVICE TECHNIK spol. s r.o. Katalog autoservisní techniky Passau Suceava Iaşi Bistrița Oradea Cluj-Napoca Bacău Târgu Mureş Miercurea Ciuc 0_obalka_CZ.indd 1 Alba lulia 18/09/15 12:28
