HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK

Transkript

1

2 HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Ekonomický hydraulický pohon. Elektro-magnetické tlačítkové ovládání. Nástavce na ramena 50 mm a 100 mm. - NOSNOST 2500 kg/3000 kg - ASYMETRICKÁ KONSTRUKCE - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - DVOJČINNÉ ZAJIŠTĚNÍ PROTI PROMÁČKNUTÍ STŘECHY - SADA NÁSTAVCŮ 50 mm A 100 mm - SNADNÁ OBSLUHA - 100% ČESKÝ PRODUKT - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 06 na straně 01

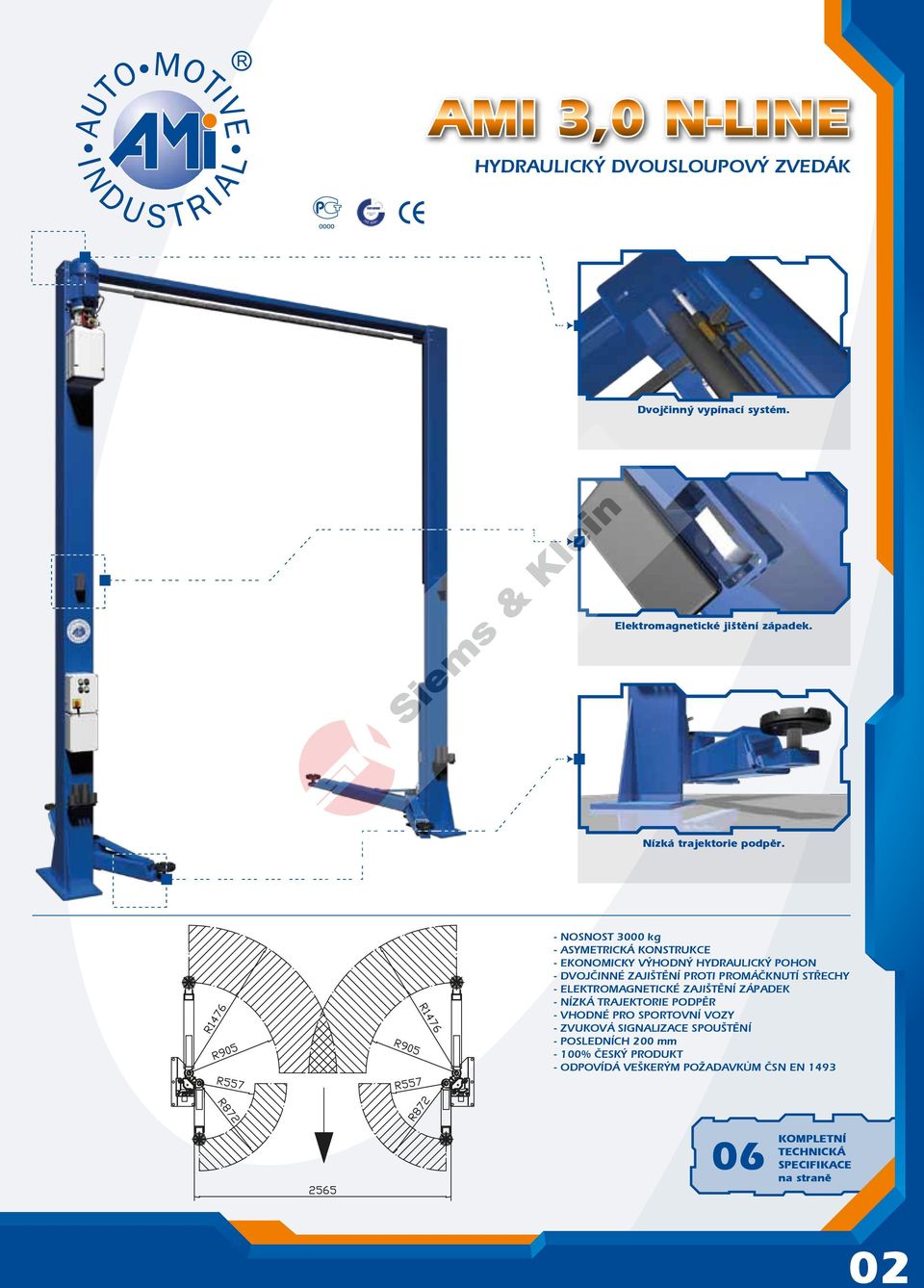

3 HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Dvojčinný vypínací systém. Elektromagnetické jištění západek. Nízká trajektorie podpěr. - NOSNOST 3000 kg - ASYMETRICKÁ KONSTRUKCE - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - DVOJČINNÉ ZAJIŠTĚNÍ PROTI PROMÁČKNUTÍ STŘECHY - ELEKTROMAGNETICKÉ ZAJIŠTĚNÍ ZÁPADEK - NÍZKÁ TRAJEKTORIE PODPĚR - VHODNÉ PRO SPORTOVNÍ VOZY - ZVUKOVÁ SIGNALIZACE SPOUŠTĚNÍ - POSLEDNÍCH 200 mm - 100% ČESKÝ PRODUKT - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 06 na straně 02

4 HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Elektro-magnetické tlačítkové ovládání. Nástavce na ramena 50 mm a 100 mm. Vysoká statická i dynamická stabilita. - NOSNOST 3000 kg - ASYMETRICKÁ KONSTRUKCE - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - VYSOKÁ STATICKÁ A DYNAMICKÁ TUHOST - VHODNÝ PRO PRACOVIŠTĚ S NÍZKÝM STROPEM - SADA NÁSTAVCŮ 50 mm A 100 mm - SNADNÁ OBSLUHA - 100% ČESKÝ PRODUKT KOMPLETNÍ TECHNICKÁ SPECIFIKACE 06 na straně 03

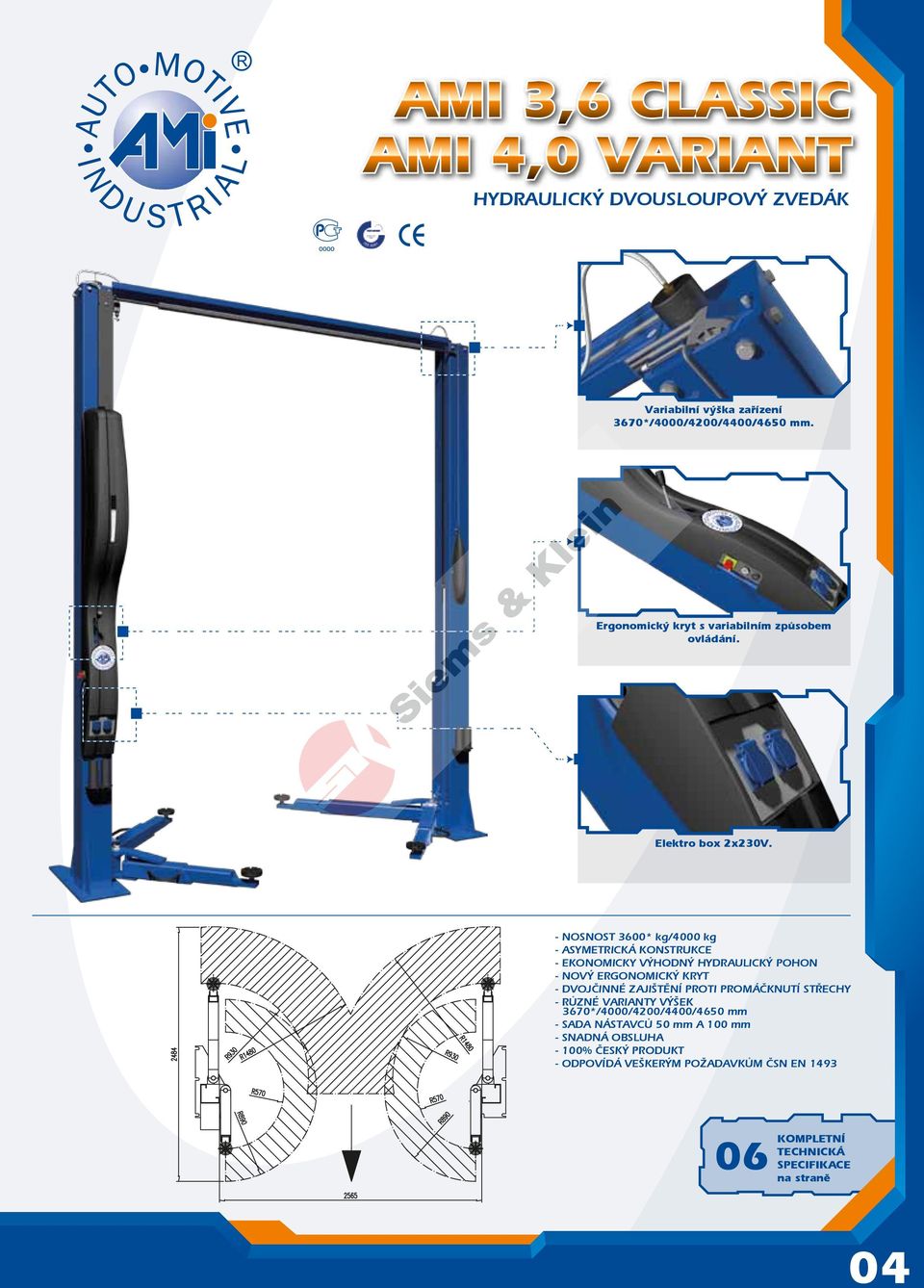

5 HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Variabilní výška zařízení 3670*/4000/4200/4400/4650 mm. Ergonomický kryt s variabilním způsobem ovládání. Elektro box 2x230V. - NOSNOST 3600* kg/4000 kg - ASYMETRICKÁ KONSTRUKCE - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - NOVÝ ERGONOMICKÝ KRYT - DVOJČINNÉ ZAJIŠTĚNÍ PROTI PROMÁČKNUTÍ STŘECHY - RŮZNÉ VARIANTY VÝŠEK 3670*/4000/4200/4400/4650 mm - SADA NÁSTAVCŮ 50 mm A 100 mm - SNADNÁ OBSLUHA - 100% ČESKÝ PRODUKT - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 06 na straně 04

6 HYDRAULICKÝ DVOUSLOUPOVÝ ZVEDÁK Variabilní výška zařízení 4000/4300/4600/4900 mm. Ekonomicky výhodný hydraulický systém. Nový ergonomický kryt. - NOSNOST 5500 kg - SYMETRICKÁ KONSTRUKCE - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - NOVÝ ERGONOMICKÝ KRYT - DVOJČINNÉ ZAJIŠTĚNÍ PROTI PROMÁČKNUTÍ STŘECHY - RŮZNÉ VARIANTY VÝŠEK 4000/4300/4600/4900 mm - SADA NÁSTAVCŮ 50 mm A 100 mm - SNADNÁ OBSLUHA % ČESKÝ PRODUKT - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 06 na straně 05

7 TECHNICKÁ SPECIFIKACE DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY TABULKA PRO ASYMETRICKÉ ZVEDÁKY Maximální nosnost Maximální doba zvedání Minimální doba spouštění Elektrická soustava Motor Maximální výška ramene H O Minimální výška ramene H U Maximální průjezdná výška H L Celková výška H G Světlost sloupů B L Průjezdná šířka B H Celková šířka B G Vyložení krátkého ramene L K Vyložení dlouhého ramene L L * pouze pro typ - změna technických údajů vyhrazena AMI 2,5 STANDARD AMI 3,0 STANDARD 2500 kg / 3000 kg 30 s 27 s 1,5 kw 1851 mm 101 mm 3550 mm 3670 mm 2565 mm 2240 mm 3035 mm 570 mm mm 930 mm mm SCHÉMA PRO ASYMETRICKÉ ZVEDÁKY 3000 kg 29 s 25 s AMI 3,0 N-LINE 1,5 kw 1901 mm 79 mm 3650 mm 3740 mm 2565 mm 2365 mm 3025 mm 575 mm mm 905 mm mm 3000 kg 32 s 25 s TN-S 3/N/PE 400/230V AC, 50 Hz AMI 3,0 GARAGE 2,2 kw 1935 mm 101 mm neomezeno 3050 mm-volitelné 2565 mm-volitelné 2300 mm-volitelné 3235 mm-volitelné 570 mm mm 930 mm mm AMI 3,6 CLASSIC* AMI 4,0 VARIANT 3600 kg* / 4000 kg 39 s 24 s 2,2 kw 1851 mm 101 mm 3550*/3880/4080/4280/4530 mm 3670*/4000/4200/4400/4650 mm 2565 mm 2240 mm 3035 mm 570 mm mm 930 mm mm Základna zvedáku Mlat Nosný beton TABULKA PRO SYMETRICKÉ ZVEDÁKY Maximální nosnost 5500 kg Maximální doba zvedání 48 s Minimální doba spouštění 26 s Elektrická soustava TN-S 3/N/PE 400/230V AC, 50 Hz Motor 3,0 kw Maximální výška ramene H O 1985 mm Minimální výška ramene H U 135 mm Maximální průjezdná výška H L 3863/4163/4463/4763 mm Celková výška H G 4006/4306/4606/4906 mm Světlost sloupů B L 3000 mm Průjezdná šířka B H 2765 mm Celková šířka B G 3600 mm Vyložení ramene L L 700 mm mm - změna technických údajů vyhrazena SCHÉMA PRO SYMETRICKÉ ZVEDÁKY Základna zvedáku Mlat Nosný beton Základna zvedáku Mlat Nosný beton 06

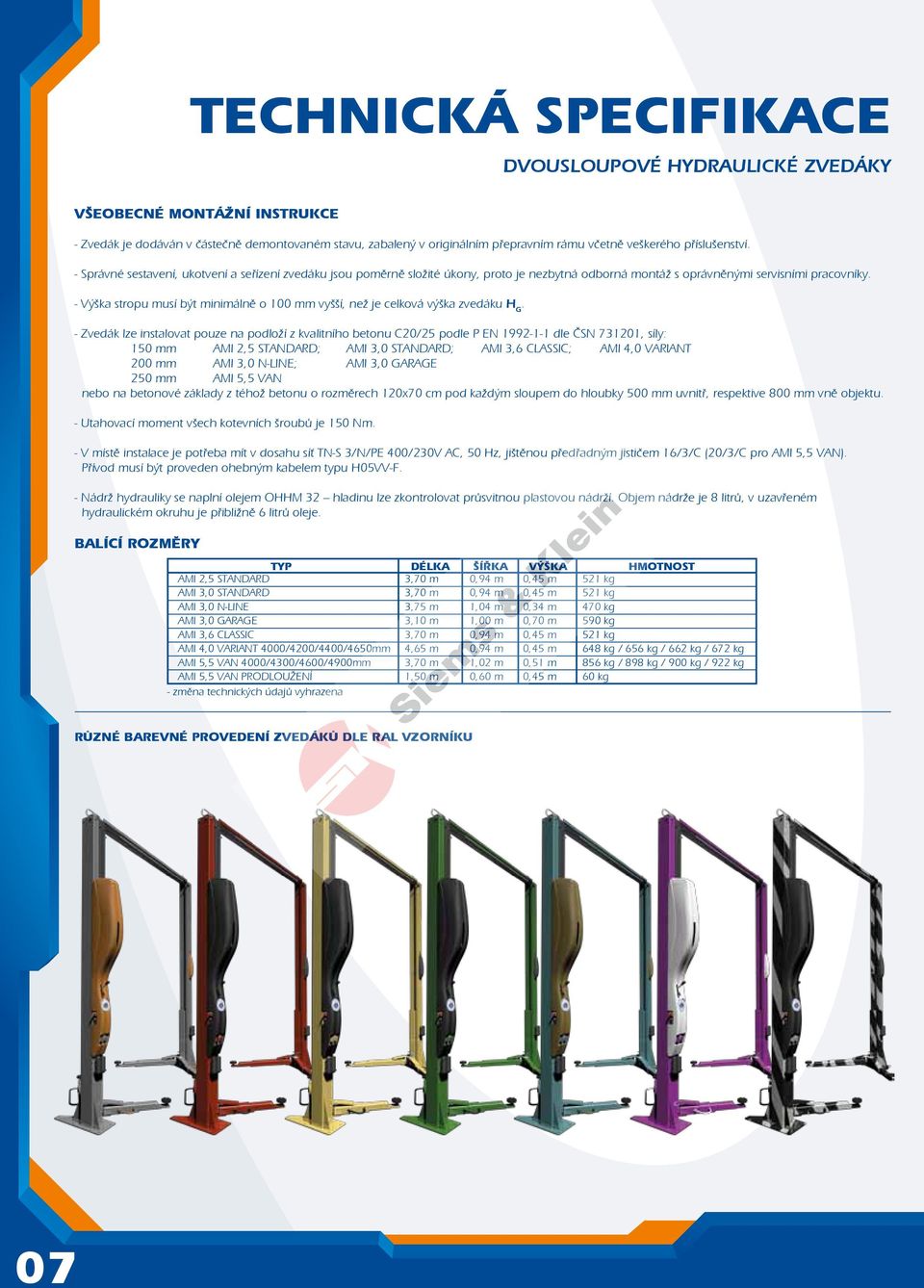

8 TECHNICKÁ SPECIFIKACE DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY VŠEOBECNÉ MONTÁŽNÍ INSTRUKCE - Zvedák je dodáván v částečně demontovaném stavu, zabalený v originálním přepravním rámu včetně veškerého příslušenství. - Správné sestavení, ukotvení a seřízení zvedáku jsou poměrně složité úkony, proto je nezbytná odborná montáž s oprávněnými servisními pracovníky. - Výška stropu musí být minimálně o 100 mm vyšší, než je celková výška zvedáku H G. - Zvedák lze instalovat pouze na podloží z kvalitního betonu C20/25 podle P EN dle ČSN , síly: 150 mm AMI 2,5 STANDARD; AMI 3,0 STANDARD; AMI 3,6 CLASSIC; AMI 4,0 VARIANT 200 mm AMI 3,0 N-LINE; AMI 3,0 GARAGE 250 mm nebo na betonové základy z téhož betonu o rozměrech 120x70 cm pod každým sloupem do hloubky 500 mm uvnitř, respektive 800 mm vně objektu. - Utahovací moment všech kotevních šroubů je 150 Nm. - V místě instalace je potřeba mít v dosahu síť TN-S 3/N/PE 400/230V AC, 50 Hz, jištěnou předřadným jističem 16/3/C (20/3/C pro ). Přívod musí být proveden ohebným kabelem typu H05VV-F. - Nádrž hydrauliky se naplní olejem OHHM 32 hladinu lze zkontrolovat průsvitnou plastovou nádrží. Objem nádrže je 8 litrů, v uzavřeném hydraulickém okruhu je přibližně 6 litrů oleje. BALÍCÍ ROZMĚRY TYP DÉLKA ŠÍŘKA VÝŠKA HMOTNOST AMI 2,5 STANDARD 3,70 m 0,94 m 0,45 m 521 kg AMI 3,0 STANDARD 3,70 m 0,94 m 0,45 m 521 kg AMI 3,0 N-LINE 3,75 m 1,04 m 0,34 m 470 kg AMI 3,0 GARAGE 3,10 m 1,00 m 0,70 m 590 kg AMI 3,6 CLASSIC 3,70 m 0,94 m 0,45 m 521 kg AMI 4,0 VARIANT 4000/4200/4400/4650mm 4,65 m 0,94 m 0,45 m 648 kg / 656 kg / 662 kg / 672 kg 4000/4300/4600/4900mm 3,70 m 1,02 m 0,51 m 856 kg / 898 kg / 900 kg / 922 kg PRODLOUŽENÍ 1,50 m 0,60 m 0,45 m 60 kg - změna technických údajů vyhrazena RŮZNÉ BAREVNÉ PROVEDENÍ ZVEDÁKŮ DLE RAL VZORNÍKU 07

9 DOPLŇKOVÉ PŘÍSLUŠENSTVÍ DVOUSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY DVOJDÍLNÁ RAMENA - Dvojdílné rameno krátké 570 mm 890 mm, Dvojdílné rameno dlouhé 930 mm 1480 mm, AMI 2,5 CLASSIC AMI 3,0 CLASSIC AMI 3,6 STANDARD AMI 4,0 VARIANT TROJDÍLNÁ RAMENA - Trojdílné rameno A 726 mm 1447 mm, Trojdílné rameno N 670 mm mm, Trojdílné rameno S 700 mm 1421mm, Trojdílné rameno EX 900 mm 2000 mm, AMI 2,5/3,0 STANDARD A AMI 3,0 N-LINE N AMI 3,6 CLASSIC A AMI 4,0 VARIANT A S, EX PRODLOUŽENÍ RAMEN - Prodloužení ramen A 300 mm, Prodloužení ramen S mm, Prodloužení ramen S mm, AMI 3,6 CLASSIC AMI 4,0 VARIANT A A S30, S45 GUMOVÉ PODPĚRY - Gumová podpěra Ø 110 mm, GP11, / 2 - Gumová podpěra Ø 125 mm, GPV, Gumová podpěra s kovovou přírubou GPK, Gumová podpěra vysoká GPV, AMI 2,5/3,0 STANDARD GP11, GP12, GPK, SP AMI 3,0 N-LINE GP11, GP12, GPK AMI 3,6 CLASSIC GP11, GP12, GPK AMI 4,0 VARIANT GP11, GP12, GPK GP11, GP12, GPK AMI 2,0 NIAGARA GPV STAVITELNÉ PODPĚRY JEDNOFÁZOVÝ POHON - Stavitelná podpěra SP AMI 2,5/3,0 STANDARD SP AIM 3,0 N-LINE SP - Pohon s jednofázovým motorem AMI 2,5/3,0 STANDARD AMI 3,0 N-LINE AMI 3,0 GARAGE AMI 3,6 CLASSIC AMI 4,0 VARIANT NÁSTAVEC PODPĚRY - Nástavec podpěry, NP05, Nástavec podpěry, NP10, Nástavec podpěry, NP15, Nástavec podpěry, NP25, Nástavec podpěry, NL05, Nástavec podpěry, NL10, Nástavec podpěry, NL15, Nástavec podpěry, NL25, AMI 2,5/3,0 STANDARD NP05, NP10, NP15, NP25 AMI 3,0 N-LINE NL05, NL10, NL15, NL25 AMI 3,0 GARAGE NP05, NP10, NP15, NP25 AMI 3,6 CLASSIC NP05, NP10, NP15, NP25 AMI 4,0 VARIANT NP05, NP10, NP15, NP25 NP05, NP10, NP15, NP25 TLAČÍTKOVÉ ELEKTROMAGNETICKÉ OVLÁDÁNÍ - Tlačítkové elektromagnetické ovládání pohonu AMI 3,6 CLASSIC AMI 4,0 VARIANT ELEKTRO BOX - Elektro box s připojením 2x230V VARIABILITA ŠÍŘKY - Rozšíření šířky zvedáků (světlost sloupů B L ) AMI 2,5/3,0 STANDARD AMI 3,0 N-LINE AMI 3,0 GARAGE AMI 3,6 CLASSIC AMI 4,0 VARIANT AMI 2,5/3,0 STANDARD 0 mm mm AMI 3,0 N-LINE 0 mm mm AMI 3,0 GARAGE Volitelné AMI 3,6 CLASSIC 0 mm mm AMI 4,0 VARIANT 0 mm mm 0 mm mm 08

10 HYDRAULICKÝ ČTYŘSLOUPOVÝ ZVEDÁK Ergonomický kryt pohonné jednotky. Plovoucí desky pro AMI 4,0 N-WAY (L=1650 mm). Elektromagnetické ovládání gravitačních západek. - NOSNOST 4000 kg - VYVINUTO PRO MĚŘENÍ S 3D GEOMETRIÍ - SYMETRICKÁ KONSTRUKCE SLOUPŮ - VARIABILNÍ ROZTEČ PLOŠIN ( mm) - NOVÝ ERGONOMICKÝ KRYT - VYSOKÁ TUHOST A STATICKÁ STABILITA - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - ELEKTROMAGNETICKÉ OVLÁDÁNÍ GRAVITAČNÍCH ZÁPADEK - AKUSTICKÁ SIGNALIZACE DOJEZDU - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 10 na straně 09

11 TECHNICKÁ SPECIFIKACE ČTYŘSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY TECHNICKÁ DATA AMI 4,0 N-WAY Maximální nosnost 4000 kg Maximální doba zvedání 50 s Minimální doba spouštění 20 s Elektrická soustava TN-S 3/N/PE 400/230V AC, 50 Hz Motor 3,0 kw Celková výška H G 2500 mm Maximální výška plošin H O 1950 mm Minimální výška plošin H U 225 mm Rozchod plošin 1500 mm mm mm Šířka plošin 475 mm Světlost sloupů B L 2970 mm Průjezdná šířka B H 2510 mm Celková šířka B G 3340 mm Maximální délka L G 6140 mm Světlost sloupů L L 4812 mm - změna technických údajů vyhrazena MONTÁŽNÍ INSTRUKCE AMI 4,0 N-WAY Správné sestavení, ukotvení a seřízení zvedáku provádí osoba nebo firma autorizovaná výrobcem. Zvedák lze instalovat pouze na podlahu z kvalitního betonu, z důvodu zatížení od jednoho sloupu 1500 kg, cca 5 kg/cm 2 (minimálně třídy C20/25, maximálně však třídy C50/60), tloušťky 20 cm nebo na betonové základy z téhož betonu o rozměrech 700x700 mm pod každým sloupem do hloubky 500 mm uvnitř, resp. 800 mm vně objektu. V místě instalace je potřeba mít v dosahu síť TN-S 3/N/PE 400/230V AC, 50 Hz, jištěnou předřadným jističem 20/3/C. Přívod musí být proveden ohebným kabelem typu H05VV-F. BALÍCÍ ROZMĚRY - délka 5,25 m x šířka 0,6 m x výška 0,9 m, hmotnost 1360 kg HYDRAULICKÝ PŘÍZDVIH AMI J 2,0 RH - Ruční hydraulický přízdvih s nosností 2000 kg. DOPLŇKOVÉ PŘÍSLUŠENSTVÍ PRO ČTYŘSLOUPOVÉ ZVEDÁKY HYDRAULICKÝ PŘÍZDVIH AMI J 2,0 VH - Pneumaticko-hydraulický přízdvih s nosností 2000 kg. SNÍŽENÝ NÁJEZD - Snížený nájezd na plošiny zvedáku z 11 O na 6 O. REDUKCE POD OTOČNÉ DESKY - Redukce vymezující výšku otočných desek pro nivelizaci 3D geometrie. ELEKTRO KIT - Osvětlení pracovního prostoru plošin zvedáku včetně rozvodu 2x230 V. PNEUMATICKÝ ROZVOD - Rozvod vzduchu mezi plošinami zvedáku. 10

12 HYDRAULICKÝ ČTYŘSLOUPOVÝ ZVEDÁK Jistící bezpečnostní systém. 3D KIT. Variabilita umístění otočných a plovoucích desek pro 3D geometrii. Plovoucí desky. Plovoucí desky pro měření geometrie s možností variabilního umístění na plošině (L=750 mm). - NOSNOST 5000 kg - VYVINUTO PRO MĚŘENÍ S 3D GEOMETRIÍ - VARIABILNÍ UMÍSTĚNÍ KRYTŮ PLOŠIN (PRO 3D) - VARIABILNÍ UMÍSTĚNÍ PLOVOUCÍCH DESEK (750 mm) - SYMETRICKÁ KONSTRUKCE SLOUPŮ - VARIABILNÍ ROZTEČ PLOŠIN ( mm) - NOVÝ ERGONOMICKÝ KRYT - VYSOKÁ TUHOST A STATICKÁ STABILITA - EKONOMICKY VÝHODNÝ HYDRAULICKÝ POHON - ELEKTROMAGNETICKÉ OVLÁDÁNÍ GRAVITAČNÍCH ZÁPADEK - AKUSTICKÁ SIGNALIZACE DOJEZDU - ODPOVÍDÁ VEŠKERÝM POŽADAVKŮM ČSN EN 1493 KOMPLETNÍ TECHNICKÁ SPECIFIKACE 12 na straně 11

13 TECHNICKÁ SPECIFIKACE ČTYŘSLOUPOVÉ HYDRAULICKÉ ZVEDÁKY TECHNICKÁ DATA AMI 5,0 N-WAY Maximální nosnost 5000 kg Maximální doba zvedání 50 s Minimální doba spouštění 20 s Elektrická soustava TN-S 3/N/PE 400/230V AC, 50 Hz Motor 3,0 kw Celková výška H G 2286 mm Maximální výška plošin H O 1950 mm Minimální výška plošin H U 220 mm Rozchod plošin 1500 mm mm mm Šířka plošin 475 mm Světlost sloupů B L 2970 mm Průjezdná šířka B H 2510 mm Celková šířka B G 3340 mm Maximální délka L G 6340 mm Světlost sloupů L L 5000 mm - změna technických údajů vyhrazena MONTÁŽNÍ INSTRUKCE AMI 5,0 N-WAY Zvedací zařízení musí být instalováno v souladu se specifikovanou bezpečnou vzdáleností od stěn, sloupů, jiného strojního zařízení a podobně. Místnost musí mít výšku stropu minimálně 5000 mm, doporučujeme ponechat volný prostor min. 700 mm mezi pohyblivými díly zvedáku a zvedaným vozidlem a jinými pevnými nebo pohyblivými díly v bezprostřední blízkosti. Zvedák lze instalovat pouze na podlahu z kvalitního betonu, protože zatížení od jednoho sloupu je 1500 kg cca 5 kg/cm2 (minimálně třídy C20/25, maximálně však třídy C 50/60) tloušťky alespoň 200 mm nebo na betonové základy z téhož betonu o rozměrech 700x700 mm pod každým sloupem do hloubky 500 mm uvnitř, resp. 800 mm vně objektu. V místě instalace je potřeba mít v dosahu síť TN-S 3/N/PE 400/230V AC, 50 Hz, jištěnou předřadným jističem 20/3/C. Přívod musí být proveden ohebným kabelem typu H05VV-F. BALICÍ ROZMĚRY - délka 5,25 m x šířka 0,6 m x výška 0,9 m, hmotnost 1400 kg HYDRAULICKÝ PŘÍZDVIH AMI J 2,0 RH - Ruční hydraulický přízdvih s nosností 2000 kg. DOPLŇKOVÉ PŘÍSLUŠENSTVÍ PRO ČTYŘSLOUPOVÉ ZVEDÁKY HYDRAULICKÝ PŘÍZDVIH AMI J 2,0 VH - Pneumaticko-hydraulický přízdvih s nosností 2000 kg. 3D KIT - Sada pro měření geometrie zařízením 3D. - Obsahuje 14 ks krycích desek a 2 ks plovoucí desky (L=750 mm). PLOVOUCÍ DESKY - Plovoucí desky pro měření geometrie vozidla (L=750 mm). POVRCHOVÁ OCHRANA PLOŠIN - Povrchová ochrany plošin. PRŮJEZDOVÁ VARIANTA - Nájezdové plošiny pro řešení průjezdové varianty - Sklon sjezdu - nájezdu 11 O. 12

14 HYDRAULICKÝ PŘÍZDVIH PRO ČTYŘSLOUPOVÉ ZVEDÁKY Výšková variabilita pojezdu. Hydraulický systém. TECHNICKÁ SPECIFIKACE AMI J 2,5 VH AMI J 2,0 RH, VH Maximální nosnost 2500 kg 2000 kg Maximální doba zvedání 23 sec. 17 sec. Minimální doba spouštění 43 sec. 27 sec. Pracovní tlak pro maximální nosnost 30 MPa 20 MPa Olej - viskozita 32 mm 2 s mm 2 s -1 Vlastní hmotnost (netto) 130 kg 120 kg Rrozteč ramen maximální 1600 mm 1600 mm Maximální výška ramen 646 mm 545 mm Minimální výška ramen 266 mm 190 mm Rozteč ramen minimální 800 mm 780 mm Rozchod kol maximální 1290 mm 1180 mm Rozchod kol minimální 862 mm 780 mm Celková délka 1650 mm 1650 mm Celková šířka 480 mm 385 mm Celková výška 681 mm 515 mm RH - Hydraulický s ruční pumpou. VH - Pneumaticko - hydraulický. BALICÍ ROZMĚRY - délka 0,81 m x šířka 0,42 m x výška 0,22 m, hmotnost 130 kg 13

15 HYDRAULICKÝ PLOŠINOVÝ ZVEDÁK - NOSNOST 2000 kg - MOBILNÍ PROVEDENÍ - VHODNÝ PRO VENKOVNÍ - RYCHLÝ ZDVIH - BEZPEČNOST - SNADNÁ OBSLUHA Mobilní sada. Sada pro přesun zařízení. Gumové podpěry. Pryžové podpěry pro stabilní zvednutí vozidla. TECHNICKÁ SPECIFIKACE AMI 2,0 NIAGARA Maximální nosnost Doba zvedání Doba spouštění Elektrická soustava Motor Pracovní tlak Celková hmotnost Celkový zdvih Výška ve sklopeném stavu Výška při maximálním zdvihu Celková šířka Celková délka Šířka plošin 2000 kg 20 s 25 s TN-S 3/N/PE 400/230V AC, 50 Hz 1,5 kw 21 MPa 350 kg 490 mm 96 mm 586 mm 1790 mm 2030 mm 455 mm BALICÍ ROZMĚRY - délka 2,0 m x šířka 1,8 m x výška 0,1 m, hmotnost 385 kg 14
