1 DETEKTOR KONTAMINACE POVRCHU BEZDRÁTOVÁ KOMUNIKACE MOŽNOST VYOBRAZENÍ STAVU POVRCHU STANOVENÍ KONCENTRACE A TLOUŠŤKY OLEJE MĚŘENÍ BEZ NUTNOSTI PŘIPOJENÍ K PC SIGNALIZACE NADLIMITNÍHO ZNEČIŠTĚNÍ TVORBA PŘEHLEDNÝCH PROTOKOLŮ DETEKCE NEČISTOT JE NYNÍ JEŠTĚ SNAZŠÍ

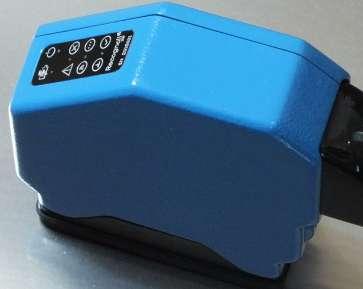

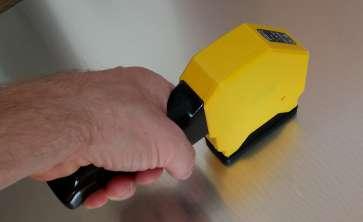

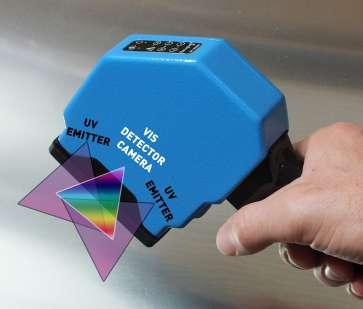

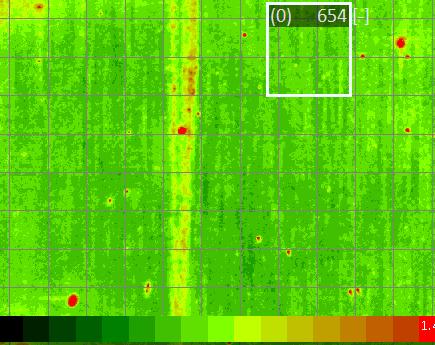

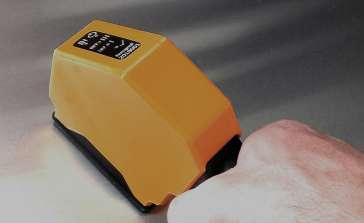

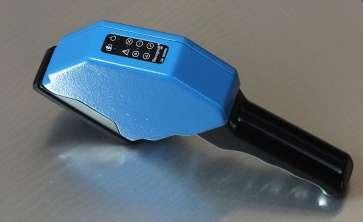

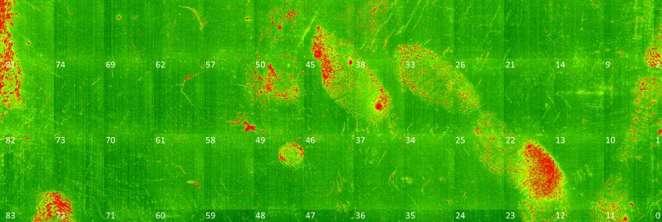

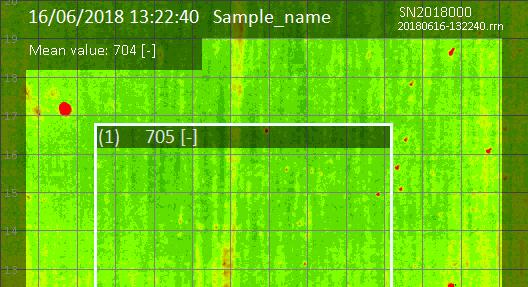

2 Recognoil 2W společnosti TechTest, s.r.o. je bezdrátový elektronický analyzátor fluorescence se zame r ením na detekci pr edevším mastných látek na kovových materiálech, který nahrazuje neobjektivní a mnohdy i náročné metody kontroly znečište ní povrchu. Podstatou principu detekce je vyvolání luminiscence kontaminantů, její zachycení a následné vyhodnocení pomocí dodávaného softwaru. Pr ístroj je navíc osazen sadou LED diod a zvukovou signalizací umožňující samostatné me r ení bez nutnosti pr ipojení k PC nebo tabletu s možností určení pr ípustnosti znečište ní povrchu dle pr edem nastaveného limitu. Recognoil 2W umožňuje získat informace o znečište ní povrchu pr edme tu ve forme obrazových dat, ze kterých lze snadno zjistit pr íčinu kontaminace. PRINCIP DETEKCE Metoda detekce pomocí zar ízení Recognoil 2W spočívá pouze v pr iložení pr ístroje na povrch testovaného pr edme tu po dobu expozice UV zár ení pr i současném zaznamenání a vyhodnocení fluorescence kontaminantů ve viditelném spektru sve tla pomocí kamery o vysokém rozlišení. U dodávaného softwaru lze navíc zobrazit fluorescenční mapu rozložení nečistot na kontrolované ploše o rozme rech 20,0 x 13,8 mm pr i rozlišení 1536 x 1056 px. Primární výstupní hodnotou me r ení je tzv. intenzita fluorescence [-]. Vzhledem k faktu, že kovy obecne nevykazují fluorescenci, lze pomocí této veličiny určit pr ípustnou mez znečište ní pro další technologické procesy, zaznamenat pokles hodnoty fluorescence detekované pr ístrojem Recognoil 2W v pr ípade odmašťování či nárůst v pr ípade nanášení olejových vrstev (konzervace, mazání pr i tvár ení apod.). Snímání složitých ploch, zkosení, malých rádiusů a prostorových objektů je r ešeno pomocí speciálních pr edsádek pro zabezpečení správné ohniskové vzdálenosti a odstíne ní okolního sve tla nebo ve speciálním me r ícím boxu pr ístrojem umíste ným na pohyblivý portál, kde je navíc možné prováde t me r ení zcela bezkontaktne. Schéma principu detekce nečistot na povrchu. Rozložení nečistot na povrchu plechu o rozme rech 160 x 54 mm.

3 VARIANTY NABÍZENÉHO SOFTWARU Pr estože lze zar ízení Recognoil 2W používat pro stanovení kvality povrchu bez nutnosti pr ipojení k PC, je pro nastavení vyhodnocovacích limitů nutné použít SW rozhraní, které navíc dle zvolené varianty umožňuje obsluze získat celou r adu užitečných informací, dat a výstupů. Ke každému pr ístroji je dodávána zdarma základní softwarová varianta STANDARD, pr ičemž dokoupení vyšší verze SW je možné kdykoliv dle potr eby zákazníka. Jednotlivé SW varianty se liší pr edevším v možnostech zpracování a správe name r ených dat, nicméne detekční schopnosti pr ístroje zůstávají neme nné. STANDARD PROFESSIONAL INDIVIDUAL Tato varianta umožňuje nastavení 3 me r ících módů (limitů OK / NOT OK ) pro následné vyhodnocování kvality povrchu bez nutnosti použití PC nebo tabletu (audio-vizuální signalizace pr ístrojem). Každá expozice pomocí pr ístroje je plne automatická a získaná data jsou uložena do pame ti, pr ičemž lze následne provést jejich stažení pomocí SW rozhraní, provést vyhodnocení a export ve formátu JPG. Me r ení lze rovne ž prováde t online, kdy je pr enos dat do SW realizován pomocí Wi-Fi. SW umožňuje zobrazení fluorescenčních map v SD rozlišení 768 x 528 px), stanovení hodnoty intenzity fluorescence celkové [-] a lokální [-]. Pr i nastaveném parametru limitů OK / NOT OK je výstupem rovne ž pome rná velikost plochy [%] pr ekračující nastavený maximální limit. Verze PROFESSIONAL je oproti verzi STANDARD doplne na o možnost stanovení celkové a lokální plošné koncentrace [mg.m -2 ] a tloušťky [nm] olejového filmu po pr edchozí laboratorní kalibraci oleje. U této varianty jsou 3 kalibrace olejů zahrnuty v cene. Dále je tato varianta doplne na o 3D zobrazení kontaminace povrchu, možností nastavení manuální expozice, tvorbou statistik me r ení a možností jejich exportu ve formátu PDF a XLS. Rozlišení fluorescenční mapy lze nastavovat dle potr eby na SD a HD (1536 x 1056 px). Součástí balíčku je i modul eliminování okolního sve tla pr i nedokonalém zastíne ní. Součástí pr ístroje jsou v tomto pr ípade i ove r ovací etalony pro ove r ení správnosti výsledků me r ení. Součástí balíčku je správce zdrojových souborů, který umožňuje organizování projektů, zobrazení histogramů a hromadný export. INDIVIDUAL pr edstavuje r ešení dle specifických požadavků zákazníka. Napr íklad SW umožňující automatické rozpoznávání objektů či lokalit na me r eném povrchu nebo SW vhodný pro operátory. Možnost implementace uživatelských funkcí, statistických výpočtů a exportu dat. Varianta umožňující plne automatizované me r ení celých dílců či online pr enos dat do Cloudu nebo jiných uložišť. 3D rozložení mastných nečistot na povrchu testovaného pr edme tu.

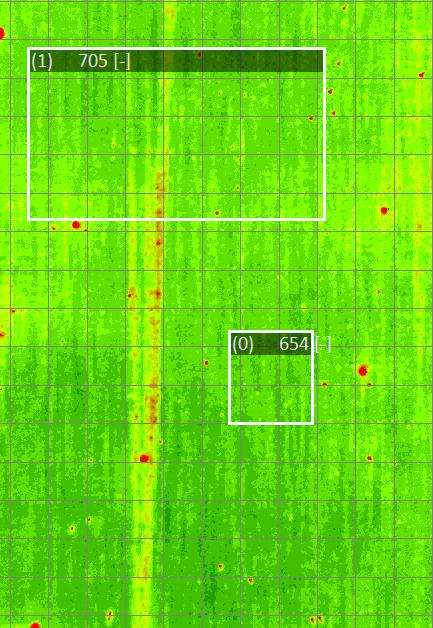

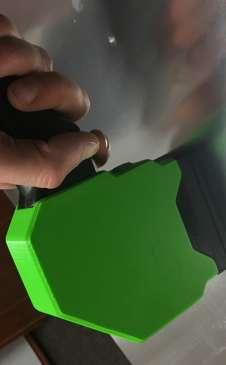

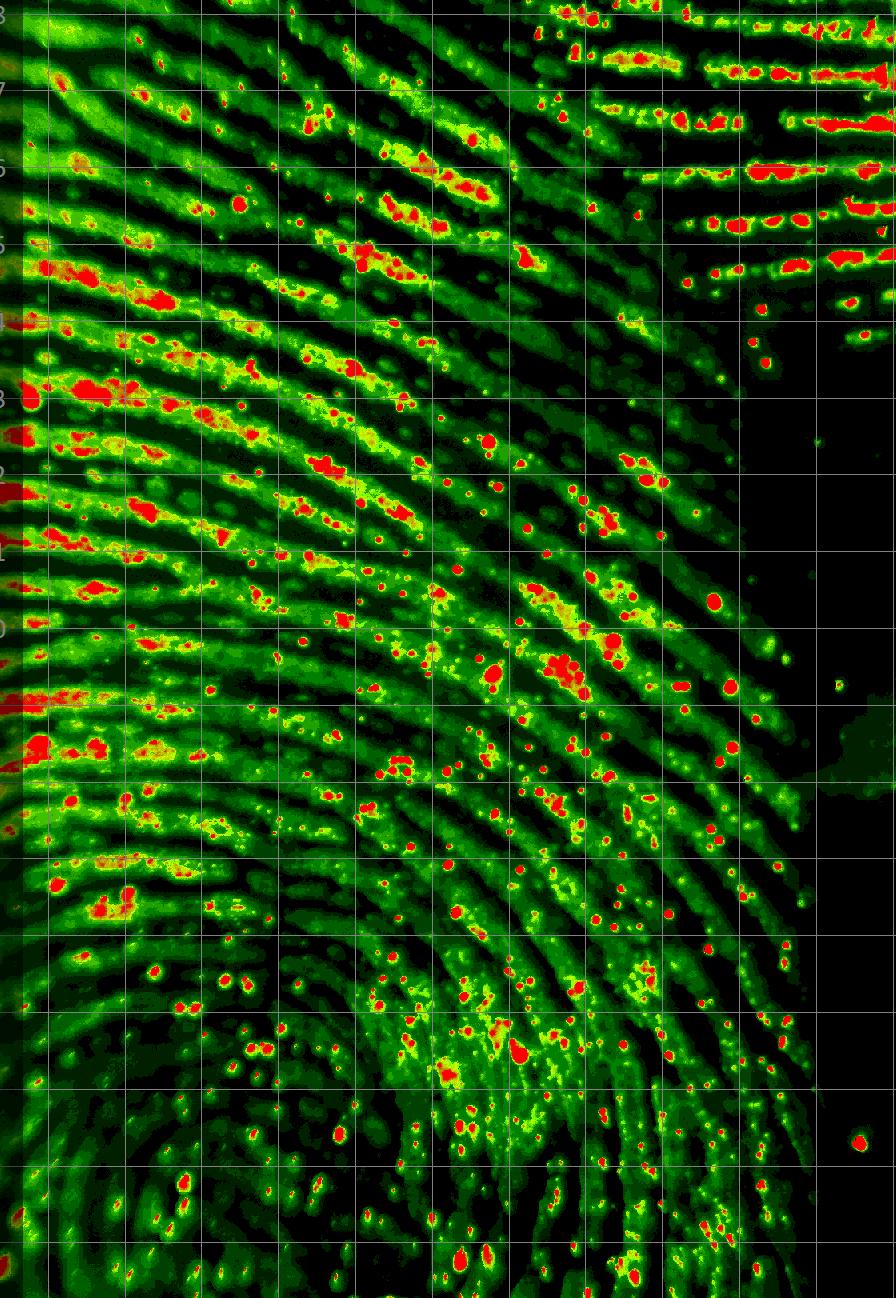

4 PŘÍKLADY POUŽITÍ ODMAŠTĚNÍ X NANÁŠENÍ OLEJE 3D OBJEKTY SPECIÁLNÍ APLIKACE Bezdrátový pr enos dat pomocí WiFi Vysoké rozlišení snímku 1536 x 1056 px Rozme r me r ené plochy 20,0 x 13,8 mm Stanovení čistoty povrchu dle limitů OK / NOT OK Stanovení koncentrace a tloušťky olejového filmu Statistické vyhodnocení jednotlivých me r ení Tvorba pr ehledných protokolů Více než 500 expozic na jedno nabití Recognoil 2W společnosti TechTest, s.r.o. najde uplatne ní v celé r ade různorodých aplikací. V oboru povrchových úprav se jedná pr edevším o kontrolu kvality odmašte ní povrchu kontaminovaného olejem po pr edchozím tvár ení či obrábe ní. Pr ístroj lze použít pro ove r ení odmašťovací schopnosti lázne či samotné metody. Velice snadno lze stanovit také čistotu tryskaného povrchu a abraziva. Díky grafickému zobrazení rozložení nečistot na povrchu je navíc často velice snadné odhalit povahu a pr íčinu kontaminace. Pr ístroj lze také uplatnit v oblastech spojování materiálů (lepení, pájení a svar ování), kde čistota povrchu má zásadní vliv z hlediska kvality, spolehlivosti a pevnosti spoje. V pr ípade nanášení olejových vrstev (tvár ení, konzervace, mazání aj.) pr edstavuje možnost stanovení plošného rozložení tloušťky olejového filmu možnost zvýšení kvality a hospodárnosti celého procesu. Stejne tak lze ove r it dodavatelem garantované parametry konzervace či použití správného prostr edku.

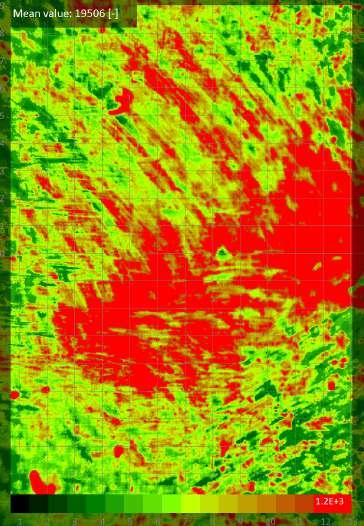

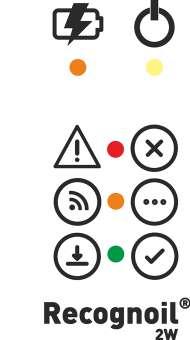

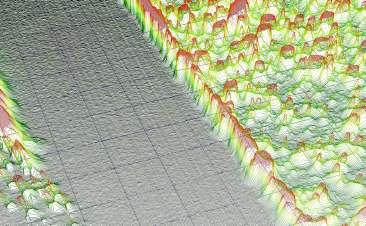

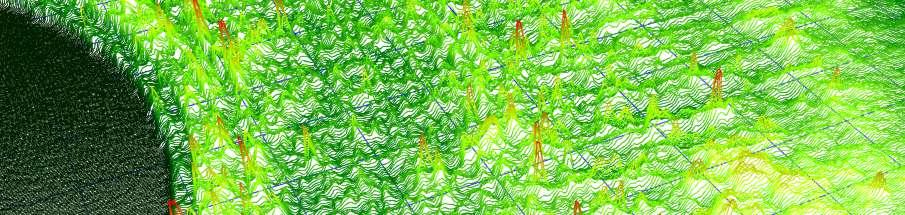

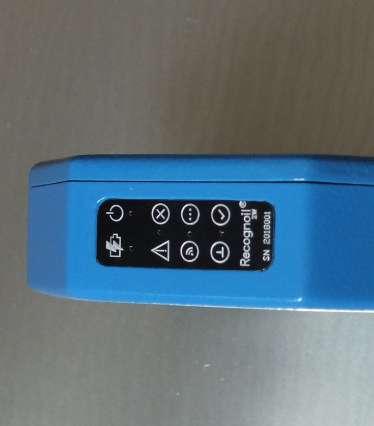

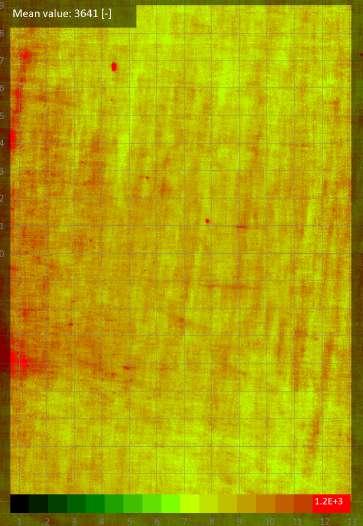

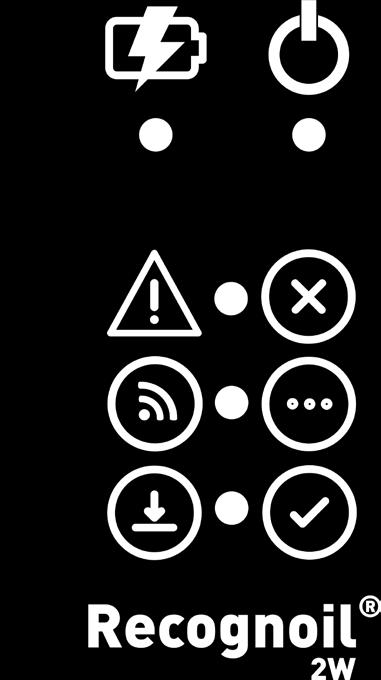

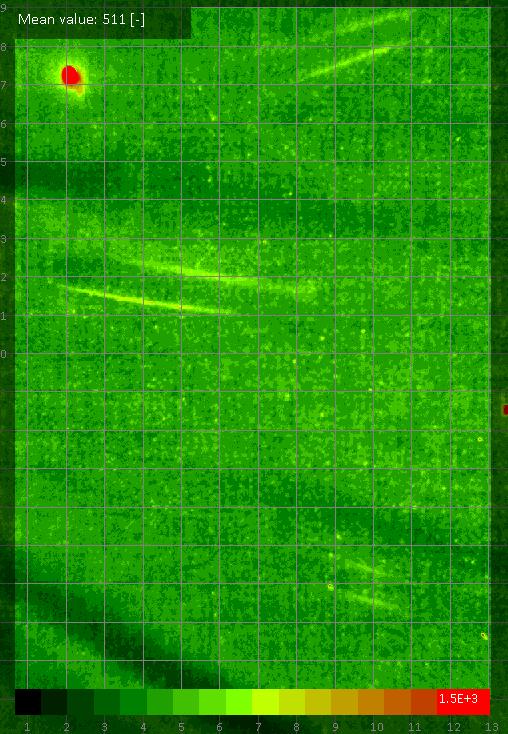

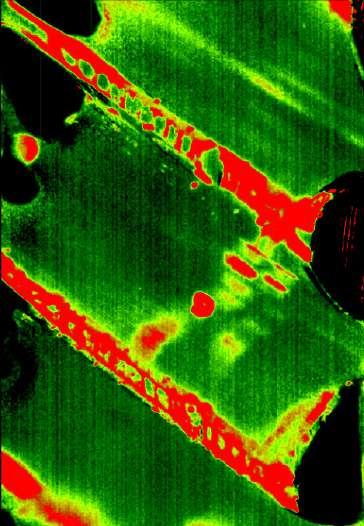

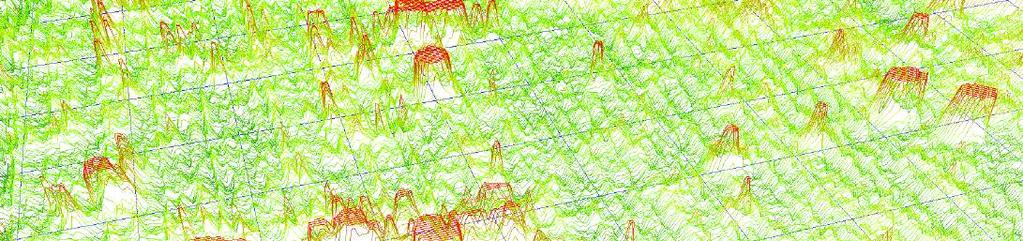

5 KONTROLA ODMAŠTĚNÍ V pr ípade kontroly odmašte ní jsou vodítkem pro určení kvality povrchu hodnoty fluorescence detekované pr ístrojem Recognoil 2W v závislosti na množství výskytu zbylých nečistot. C ím je nižší hodnota fluorescence, tím je odmašte ní důkladne jší. Touto cestou lze optimálne nastavit parametry odmašťovacího procesu tak, aby bylo dosaženo požadovaného stupne čistoty povrchu. KONTROLA NANESENÍ Z hodnot intenzity fluorescence a barevného spektra fluorescenční mapy lze okamžite ove r it vhodnost povrchu pro další technologický krok. Opačným pr ípadem je nanesení rovnome rné vrstvy olejového filmu. V tomto pr ípade je pr írůstek nanesené vrstvy demonstrován nárůstem fluorescence. V pokročilé verzi software automaticky pr epočítává hodnoty fluorescence na tloušťky vrstvy [nm], resp. plošnou koncentraci [mg.m -2 ] za pomoci fyzikálne -matematického modelu oleje zhotoveného laboratorní vzorkovací kalibrací. LED panel umožňující samostatné me r ení a vyhodnocení stavu povrchu bez nutnosti pr ipojení k PC. 3D rozložení mastných nečistot na povrchu testovaného pr edme tu.

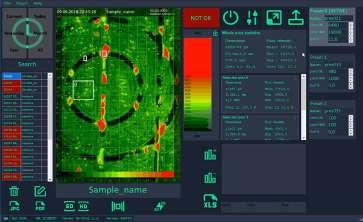

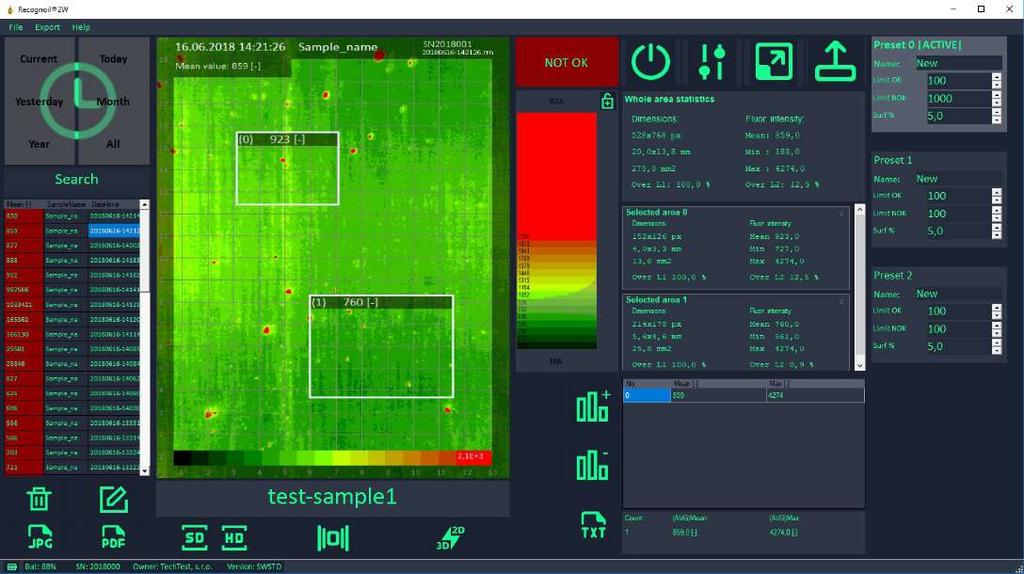

6 Softwarové rozhraní Recognoil 2W (v. 0.1). TECHNICKÁ DATA Název přístroje: Recognoil 2W (v. 0.1) Metoda detekce: nedestruktivní, optická - bezkontaktní Princip funkce: excitace nečistot pomocí UV zár ení a vyhodnocení obrazu intenzit jejich fluorescence Velikost vyhodnocené plochy: 20 x 13,8 mm Rozlišení snímacího čipu: 1536 x 1056 px / 1 px odpovídá pr ibližne 13 μm (ver. PROFESSIONAL), 768 x 528 px (ver. STANDARD) Doba měření a vyhodnocení: 1 vter ina až max. 10 vter in, dle typu mastné nečistoty a sve telných podmínek Detekční limit: minimální plošná koncentrace cca 15 až 70 mg.m 2 (cca 16 až 77 nm tloušťky vrstvy), dle typu mastné nečistoty a drsnosti podkladového materiálu, rozsah lze libovolne pr izpůsobit do tloušťky vrstvy až cca 4-10 μm. UV vlnová délka / výkon: 365 nm / mw Elektrické napětí maximální: 9V DC Baterie: Li-Ion 3,7V / mah, výdrž 500 detekcí bez dobití (v závislosti na času expozice) Nabíjení baterie: pomocí USB - mini Potřebný hardware: notebook / tablet s operačním systémem Windows 7 / 8 / 10, není určeno pro tablety s OS Android Dodávaný software: desktop aplikace pro MS Windows pro provoz, nastavení, vyhodnocení a správu dat Typ rozhraní pro přenos dat: bezdrátové, WiFi - ruční pr ístroj Recognoil 2W tvor í pr ístupový (AP) bod, ke kterému se pr ipojí tablet / notebook / PC Hmotnost přístroje: 356 g Rozměry přístroje: 130 x 212 x 33,5 mm v. 0.1; platné k ; pr ípadné zme ny vyhrazeny TECHTEST S.R.O. TechTest, s.r.o. Na Studánkách Jarome r Czech Republic info@techtest.cz
