Společ nost FERMAX uvedením nové ř ady SKYLINE umožň uje př ekvapivě jednoduchá a v praxi univerzální ř ešení vstupních systémů.

Transkript

1 1

2 2

3 Společ nost FERMAX uvedením nové ř ady SKYLINE umožň uje př ekvapivě jednoduchá a v praxi univerzální ř ešení vstupních systémů. Jako jediná dokáže reagovat na veškeré požadavky trhu. Do jediné jednotky spojuje audio / video komunikaci, ř ízení p ř ístupu s informač ními moduly. 3 Svou mnohostranností dává uživatelů m naprostou tvů r č í volnost. SKYLINE dovoluje díky své modularitě vytvoř it z 28 modulů libovolnou sestavu dveř ního komunikač ního panelu.

4 4

5 KOMBINACE SKYLINE př edstavuje kombinaci pouze 28 rů zných komponentů. Nabízí 8 rámečků rů zných velikostí do nichž lze vkládat požadované moduly. K dispozici je 20 variant, které jistě uspokojí každého jednotlivého zákazníka. Díky SKYLINE m ů žete vytvoř it jakýkoliv vstupní video systém s ř ízením p ř ístupu a informač ními moduly. 5 Podle zvolených estetických a technologických kritérií mů žete vytvořit až 20 miliónů kombinací SKYLINE, každou s jedinečným designem. SKYLINE umožňuje kombinaci rů zných typů modulů. M ů žete kombinovat audio a video moduly s jednoduchými nebo dvojitými tlačítky. Mů žete jej doplnit informač- ními moduly, klávesnicí, biometrickou, bezkontaktní a bluetooth č tečkou, atd.

6 6

7 INTEGRACE Ř ada SKYLINE nabízí možnost ř ídit kontrolu vstupu do objektu pomocí: biometrické č tečky (otisk prstu) č tečky bezkontaktních karet č íselné klávesnice mobilního telefonu prostřednic- tvím bluetooth č tečky 7 Se SKYLINE se všechny technologie spojují do jediného ř ešení v jednotném designu. Unifikovaný design jednotlivých modulů SKYLINE dovoluje vytvořit panely s rů z- nými funkcemi v jednotném vzhledu. Design modulů SKYLINE ponechává prostor pro budoucí technologie, které bude možné do systému snadno integrovat.

8 Konec jednotvárnosti. SKYLINE má pro každého uživatele nejvhodně jší ř ešení. Nezáleží na tom, jestli je VOLBA zadání jednoduché nebo komplikované. SKYLINE má vždy vhodné ř ešení. Ř ada SKYLINE je př izpůsobivá a je vhodná do každé oblasti: do obytných rezidencí, rodinných domů, ú ř adů a firem, průmyslových závodů i velkých společností. Nejběžnější vstupní video systémy mají obvykle tlač ítka pro konkrétní uživatele nebo č íselnou klávesnici a informační displej.

9 9

10

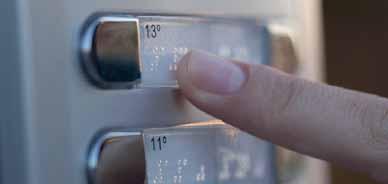

11 INFORMACE Modul vstupního systému pro handicapované umožňuje př izpůsobení i pro osoby sluchově postižené. Svítící piktogramy informují o stavu komunikace: zvonění, probíhající hovor, otevření dveří nebo zaneprázdnění systému. Ř ada SKYLINE nabízí možnost př ipojení užitečných informačních modulů pro koncového uživatele. V nabídce jsou okénka na vizitky (doporučujeme pro kanceláře a obytné komplexy) a nově i informač- ní displej. SKYLINE podporuje intuitivní, uživatelsky př íjemné a univerzální technologické aplikace. Informač ní piktogramy 11 Tlač ítka mohou nést nápis Braillovým písmem. Každé otevření dveří je zároveň ohlášeno z reproduktoru systému SKYLINE. K dispozici je 32 r ů zných jazykových verzí. Podsvícená okénka na vizitky a adresáře umožňují zobrazení r ů zných informací, názvu společ- ností a jejich loga. P ř ehledný displej usnadňuje p ř ístup všem uživatelům.

12

13 ODOLNOST Ř ada SKYLINE je dílem průmyslového designéra Ramóna Benedita, který se společností FERMAX spolupracuje už od roku SKYLINE klade dů raz na každý detail. Výrobní materiály anodizovaný hliník, pochromovaný zamak a polykarbonát byly vybrány s ohledem na svou krásu a maximální odolnost proti povětrnost- ním vlivům. Montážní systém jediného zaklapnutí modulů je úžasně jednoduchý. Výsledkem je kompaktní a pevné zařízení (IPK 437). 13 Tlačítka a kontakty kláves jsou voděodolné. Tlač ítka byla testována v laboratořích tak, aby snesla až stisknutí bě hem 48 hodin se stoprocentní spolehlivostí.

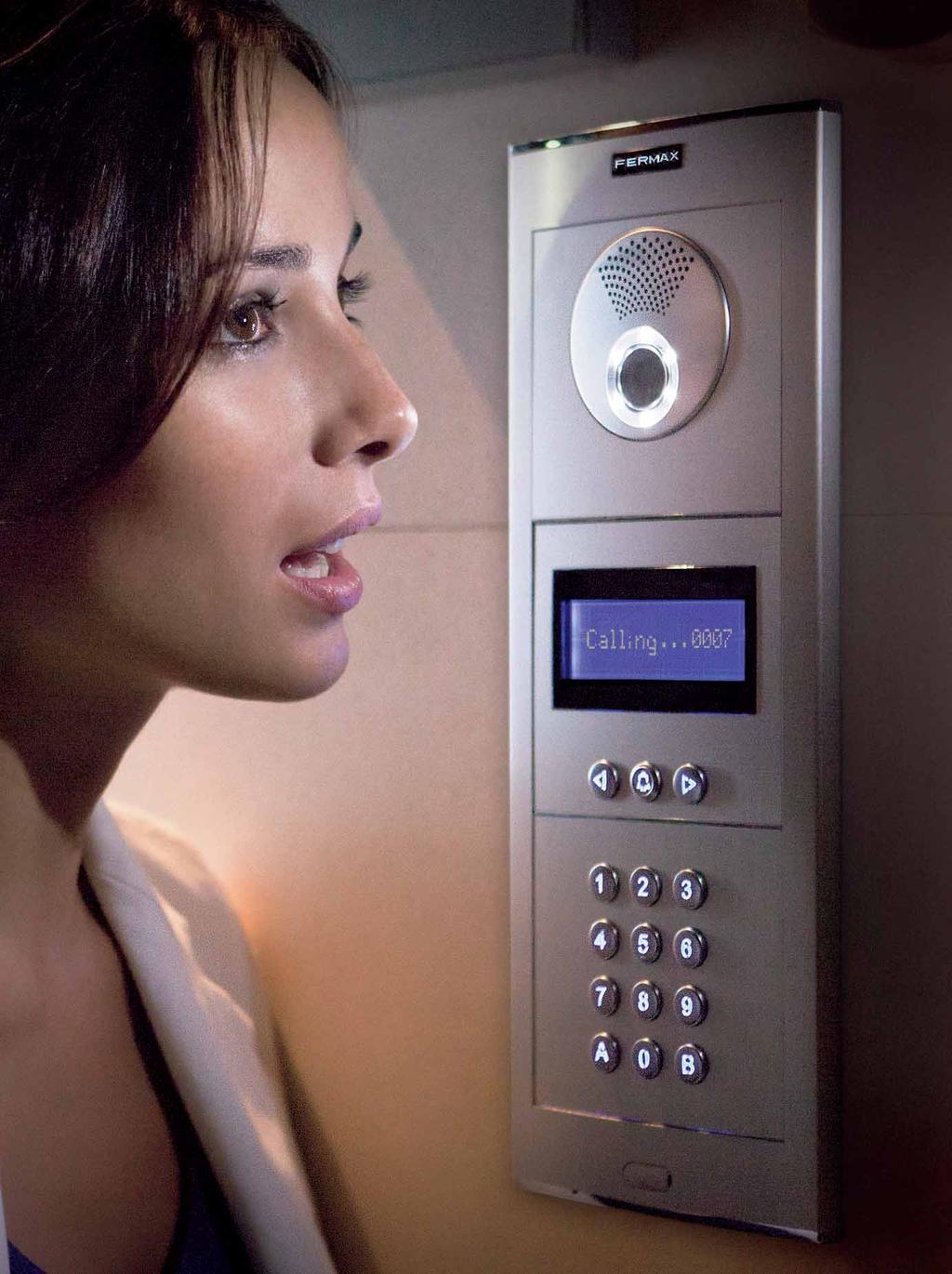

14 MOŽNOSTI Pouze jedinečná technologie SKYLINE umožňuje neomezenou rozmanitost. Všechny moduly jsou navzájem kompatibilní a jsou sběrnicově propojeny. Nejkomplexnějším a nejvšestrannějším modulem je ta č ást, která spojuje audio a video elektroniku. Integruje komunikaci, systém pro otevírání dveří i nastavení parametrů systému. P ř i snížených světelných podmínkách používá barevná kamera vlastní př isvícení pro lepší záběr. Jmenovky tlačítek, informační okénka a č íselná klávesnice jsou trvale podsvíceny. Na audio i video modulu je možné nastavovat hlasitost, spustit test funkčnosti, zvolit jazyk pro upozornění i nastavení č asu pro otevření dveří.

15 15

16

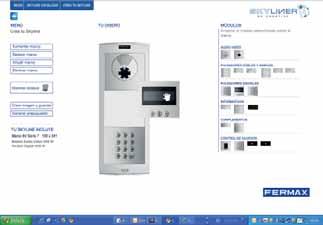

17 KREATIVITA Oddejte se sně ní a pusť te se do objevování možností, které systém SKYLINE nabízí. Každý projekt má totiž ně kolik možných ř ešení, která závisí na potř ebách koncového uživatele a na jeho preferencích. Abyste mohli plně využít potenciál systému SKYLINE, nabízíme vám intuitivní nástroj: SKYLINER. Umožní vám vytvoř it vlastní design, uložit jeho podobu a sestavit úplnou specifikaci komponentů. Spusť te si SKYLINER na stránkách nebo 17 Stač í zadat uživatelské jméno a heslo. Používání nástroje SKYLINER: 1) Vyberte si vstupní audio nebo video technologii FERMAX: VDS, BUS2, MDS nebo 4+N. 2) Mů žete začít s prázdnou šablonou nebo s př ednastavenou konfigurací. Vytvořte požadovanou kombinaci. V jednoduché aplikaci pak př idávejte rámečky a př esouvejte moduly. 3) Jakmile vytvoříte vlastní verzi SKYLINE, máte dvě možnosti: 1. Vytvoříte obrázek (.jpg), který uložíte do počítače. 2. Vytvoříte návrh specifikace komponent odpovídající vytvořenému obrázku. Návrh obsahuje seznam použitých modulů, k nimž mů žete př idávat další prvky sestavy podle vlastních př edstav, př i ř adit název aplikace a další údaje.

18 18

19 19 OBJEVOVÁNÍ Základní designové možnosti SKYLINE s technickými detaily.

20 20 digitální vstupní video panel s displejem a klávesnicí digitální vstupní video panel s displejem, klávesnicí a bezkontaktní č teč kou digitální vstupní video panel s displejem, klávesnicí a s č teč kou otisku prstu digitální vstupní video panel s displejem klávesnicí a dekorač ním rámeč kem

21 bezkontaktní č teč ka bluetooth č teč ka 21 kancelář ský adresář se systémem kontroly př ístupu pomocí klávesnice klávesnice č teč ka otisku prstu bezkontaktní č teč ka a klávesnice pro kontrolu př ístupu

22 EDIFICIO Baleares C/ Serpis, 10 4ºA 4ºB 4ºC 4ºD 3ºA 3ºB 3ºC 3ºD ºA 2ºB 2ºC 2ºD ºA 1ºB 1ºC 1ºD 2 1 vstupní video panel pro 16 bytů s dvojitými tlač ítky vstupní video panel pro 16 bytů s jednoduchými tlač ítky vstupní video panel pro 16 bytů pro postižené č tyř sloupcová konfigurace (16 bytů ) vstupní video panel pro 16 bytů s klávesnicí pro otevírání dveř í

23 Edificio América c/ Colón, nº vstupní video panel pro 16 bytů s podsvíceným okénkem vstupní video panel pro 16 bytů s modulem pro handicapované a nápisy v Braillově písmu vstupní video panel pro 16 bytů s tlač ítkem pro portýra/ kancelář vstupní video panel pro 16 bytů s bezkontaktní č teč kou vstupní video panel s klávesnicí a jmenným adresář em

24 24

25 TECHNICKÉ DETAILY Maximální odolnost ve venkovním prostředí (IPK 437). Extrudovaný a anodizovaný hliníkový panel. Pochromovaná zamaková tlačítka. Kompaktní audio-video modul. Hliníkový kryt a vnitřní rámeček z nerezové oceli. Výkonný 2 W reproduktor. Nastavení hlasitosti komunikace a doby otevření dveří. Hlasová zpráva ve 32 jazycích: Dveře jsou otevřeny, zavřete je za sebou prosím. BAREVNÁ CCD kamera s LED přísvitem pro noční vidění a polohovacím systémem. Konektor pro provozní zkoušku. 25 Voděodolná tlačítka. Testováno na bezporuchových stisknutí během 48 hodin Trvalé LED podsvícení informačních okének. Podsvícená zamaková klávesnice. Voděodolné kontakty. Sběrnicové propojení jednotlivých modulů. Není nutný rozšiřující modul pro adresaci tlačítek. Pokročilý systém programování (mapování) tlačítek. POSTUP PŘI KOMPLETACI MODULŮ 1 2 3

26 26 PROJEKT VYTVOŘTE SI VLASTNÍ DESIGN S NÁSTROJEM

27 Řada SKYLINE nabízí rámečky osmi velikostí, do nichž lze snadno umístit různé moduly. Moduly jsou dodávány ve dvou velikostech. Označujeme je V a W (W má dvojnásobnou výšku než V). Audio a video moduly používají různé technologie: VDS, BUS2, MDS nebo 4+N. Nejprve zvolte vhodnou technologii a poté vyberte pro moduly odpovídající rámečky. Dokážete tak nakonfigurovat vhodné panely pro každou budovu AUDIO A VIDEO MODULY RÁMEČ KY SKYLINE Video W Audio W Rámeček 1V Rámeček 2V Rámeček 3V Rámeček 4V Rámeček 5V Rámeček 6V Rámeček 7V Rámeček 8V DVOJITÁ TLAČ ÍTKA JEDNODUCHÁ TLAČ ÍTKA 27 8 tlačítek 204 W 4 tlačítka 202 V 2 tlačítka 201 V 4 tlačítka 104 W 2 tlačítka 102 V 1 tlačítko 101 V DIGITÁLNÍ MODULY INFORMAČ NÍ MODULY Systémová klávesnice W Displej W Digitální klávesnice W Informační okénko W Informační okénko V Modul pro handicapované V P Ř ÍSLUŠENSTVÍ KONTROLA PŘ ÍSTUPU Kovový doplněk W Kovový doplněk V Otisk prstu W Klávesnice W Bezkontaktní čtečka W AUTONOMNÍ Bluetooth čtečka V Používají se standardní kovové zápustné krabice FERMAX. Krabice stejné série lze bočně spojovat pomocí sady distančních sloupků (ref. 8829). ref.8851.zápustná krabice Série 1 115x114x45 ref.8856.zápustná krabice Série 6 115x280x45 ref.8852.zápustná krabice Série 2 115x138x45 ref.8857.zápustná krabice Série 7 115x328x45 ref.8854.zápustná krabice Série 4 115x185x45 ref.8858.zápustná krabice Série 8 115x375x45 ref.8855.zápustná krabice Série 5 115x233x45 ref Zápustná krabice Série9 115x420,5x45 Pokud je sestava s více než jedním panelem, je nutné použít propojovací kabel (1 kabel pro každý další panel). VDS BUS2 4+N ref Veškeré rozměry jsou v milimetrech. (š) x (v) x (h) = ŠÍŘKA x VÝŠKA x HLOUBKA

28 MODULY AUDIO A VIDEO MO- DULY Integrované funkce audio (hlas) a video (obraz) v jediném kompaktním modulu. Nastavení výstupní úrovně 2 W zesilovač e. Zaintegrovaná hlasová zpráva. Hliníkový kryt a vnitř ní mř ížka z nerezové oceli. Vysoce citlivá barevná CCD kamera. Polohovací objektiv. LED podsvícení pro noč ní vidě ní. Video W Audio W TLAČ ÍTKOVÉ MODULY DVOJITÁ TLAČ ÍTKA 28 Vodě odolná tlačítka (s izolovanými kontakty). Vyrobeno ze vstřikova- ného zamaku. Testováno na bezporuchových stisknutí bě hem 48 hodin. Odolné proti povětrnostním vlivům a nárazům. Jmenovky tlačítek s př edním př í- stupem jsou trvale osvětleny diodami s nízkou spotřebou. 8P 204 W 4P 202 V 2P 201 V JEDNODUCHÁ TLAČ ÍTKA 4P 104 W 2P 102 V 1P 101 V DIGITÁLNÍ MODULY Volání do jednotlivých bytů zadáním kódu na digitální klávesnici. Umožňuje př ímé otevření dveří zadáním př íslušného kódu. Podsvícená kovová klávesnice vyrobená ze zamaku. Izolované kontakty. Odolné proti povětrnost- ním vlivům. LCD displej zobrazuje jmenný adresář s kódy bytů. Systémová klávesnice W Displej W Digitální klávesnice W

29 INFORMAČ NÍ MODULY A DOPLŇ KY MODUL PRO HANDICAPOVANÉ Podsvícené piktogramy upozorň ují na provozní stav vstupního video systému: vyzváně ní, aktivní hovor, otevř ení dveř í a zaneprázdně ní linky. Podle aktuální situace svítí odpovídají- Modul pro handicapované V cí symbol. INFORMAČ NÍ OKÉNKO Diodami trvale podsvícené okénko. Slouží k umístě ní názvu budovy, pro uvedení adresy nebo jako adresář pro digitální panely. KOVOVÁ ZÁSLEPKA Informační okénko W Informační okénko V Je vyrobena ze stejného materiálu jako profil panelu: z anodizovaného hliníku. Používá se k vyplně ní volných míst u ně kterých kombinací panelů a modulů. Ponechává prostor pro budoucí technologie. Kovový doplněk W Kovový doplněk V 29 P Ř ÍSTUPOVÉ MODULY Č TEČ KA OTISKŮ PRSTŮ Teplotní senzor. Maximální kapacita 950 uživatelů. Zabudovaný displej a signální diody. AUTONOMNÍ KLÁVESNICE Po zadání maximálně 6 místného kódu uvolní dveřní zámek. Otisk prstu W Klávesnice W SAMOSTATNÁ Podsvícená kovová klávesnice se signálními diodami. (Maximálně 100 kódů.) BEZKONTAKTNÍ Č TEČ KA Umožň uje otevř ení dveř í př iblížením registrované bezkontaktní karty (max. 400 karet). BLUETOOTH Č TEČKA Aktivace dveří pomocí bluetooth v mobilním Bezkontaktní čtečka V Bluetooth čtečka V telefonu. Maximálně 40 registrovaných telefonů.

30 RÁMEČ KY Anodizované hliníkové profily pro venkovní prostory. Konvexní profil. V č etně profilových zámků / úchytů ze vstřikovaného zamaku. Sklápěcí horní logo a dolní kryt pro zakrytí šroubů, jimiž je rámeček př ipevněn k zápustné krabici. Rámeček 1V Rámeček 2V Rámeček 3V Rámeček 4V 30 Vysoce citlivý zabudovaný mikrofon. Tě snění bránící průniku vody mezi podkladem a rámeč- kem. Zásuvné panty pro snadnou instalaci a fixaci panelu. Rámeček 5V Rámeček 6V Rámeček 7V Rámeček 8V PŘÍSLUŠENSTVÍ ZÁPUSTNÁ KRABICE Vyrobena z hliníku a zamaku, se zásuvnými panty. SADA DISTANČNÍCH SLOUPKŮ Pro kombinaci panelů ze stejné série je nutné použít sloupky které se instalují mezi zápustné krabice. PROPOJOVACÍ KABEL Pokud konfigurace vyžaduje složení z více panelů, je tř eba propojit panely pomocí propojovacího kabelu (1 kabel pro každý další panel). Zápustná krabice Distanční sloupky ref.8829 Kabel

31 PŘÍSLUŠENSTVÍ ZÁPUSTNÁ KRABICE POVRCHOVÁ KRABICE DEKORAČNÍ RÁMEČEK STŘÍŠKA ROHOVÝ DOPLNĚK ref.8851 ref.7061 ref.9191 JEDNODUCHÝ* ref.8400 JEDNODUCHÁ ref.8378 JEDNODUCHÝ S1 (1V) 115(Š)x114(V)x45(H) nebo ref (Š)x128(V)x33(H) 211(Š)x210(V) ref.8408 DVOJITÁ ref.8416 TROJITÁ ref.8389 DVOJITÝ ref.8489 TROJITÝ ref.8852 ref.7062 ref.9192 JEDNODUCHÝ* ref.8401 JEDNODUCHÁ ref.8379 JEDNODUCHÝ S2 (2V) 115(Š)x138(V)x45(H) nebo ref (Š)x151(V)x33(H) 211(Š)x234(V) ref.8409 DVOJITÁ ref.8390 DVOJITÝ ref.8417 TROJITÁ ref.8490 TROJITÝ S4 (3V) ref (Š)x185(V)x45(H) nebo ref.8846 ref (Š)x199(V)x33(H) ref.9194 JEDNODUCHÝ* 211(Š)x281(V) ref.8403 JEDNODUCHÁ ref.8411 DVOJITÁ ref.8381 JEDNODUCHÝ ref.8392 DVOJITÝ ref.8419 TROJITÁ ref.8492 TROJITÝ ref.8855 ref.7065 ref.9195 JEDNODUCHÝ* ref.8404 JEDNODUCHÁ ref.8382 JEDNODUCHÝ 31 S5 (4V) 115(Š)x233(V)x45(H) nebo ref (Š)x246(V)x33(H) 211(Š)x329(V) ref.8412 DVOJITÁ ref.8393 DVOJITÝ ref.8420 TROJITÁ ref.8493 TROJITÝ ref.8856 ref.7066 ref.9196 JEDNODUCHÝ* ref.8405 JEDNODUCHÁ ref.8383 JEDNODUCHÝ S6 (5V) 115(Š)x280(V)x45(H) nebo 130(Š)x294(V)x33(H) 211(Š)x376(V) ref.8413 DVOJITÁ ref.8394 DVOJITÝ ref.8848 ref.8421 TROJITÁ ref.8494 TROJITÝ ref.8857 ref.7067 ref.9197 JEDNODUCHÝ* ref.8406 JEDNODUCHÁ ref.8384 JEDNODUCHÝ S7 (6V) 115(Š)x328(V)x45(H) nebo ref (Š)x341(V)x33(H) 211(Š)x424(V) ref.8414 DVOJITÁ ref.8395 DVOJITÝ ref.8422 TROJITÁ ref.8495 TROJITÝ S8 (7V) ref (Š)x375(V)x45(H) nebo ref.8850 ref (Š)x389(V)x33(H) ref.9198 JEDNODUCHÝ* 211(Š)x471(V) ref.8407 JEDNODUCHÁ ref.8415 DVOJITÁ ref.8423 TROJITÁ ref.8385 JEDNODUCHÝ ref.8396 DVOJITÝ ref.8496 TROJITÝ S9 (8V) ref (Š)x420,5(V)x45(H) nebo ref.8986 ref (Š)x436,5(V)x33(H) ref.9199 JEDNODUCHÝ* 211(Š)x519(V) ref.8480 JEDNODUCHÁ ref.8483 DVOJITÁ ref.8386 JEDNODUCHÝ ref.8397 DVOJITÝ ref.8486 TROJITÁ ref.8497 TROJITÝ Veškeré rozměry jsou v milimetrech. (š) x (v) x (h) = ŠÍŘKA x VÝŠKA x HLOUBKA * Pro instalace se 2 nebo 3 panely je nutná sada pro rozšíření na dva rámečky (ref. 9200) nebo sada pro rozšíření na tř i rámečky (ref. 9201).
