1 VHC-1-R / VHC-1-R-ZAP Instalační manuál Venkovní videojednotka se čtečkou VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: Poslední aktualizace dne: Vždy si zkontrolujte aktuálnost manuálu na webu v kartě Ke stažení u daného výrobku! VARIANT plus s.r.o.

2 Obsah OBSAH POPIS TECHNICKÉ PARAMETRY MONTÁŽ VÝMĚNA JMENOVKY ZAPOJENÍ ZAPOJENÍ ZÁMKŮ Napájení zámku z dveřní jednotky Napájení zámků z externího zdroje ZÁKLADNÍ ZAPOJENÍ ZAPOJENÍ VÍCE VENKOVNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK -HVĚZDICOVĚ NASTAVENÍ NASTAVENÍ ADRESY VENKOVNÍ JEDNOTKY ADMINISTRACE KARET AUTORIZACE MASTER KARET PŘIDÁNÍ UŽIVATELSKÉ KARTY SMAZÁNÍ UŽIVATELSKÉ KARTY SMAZÁNÍ VŠECH UŽIVATELSKÝCH KARET ADRESOVÁNÍ VNITŘNÍCH JEDNOTEK TABULKA ADRESY U VNITŘNÍCH VIDEOJEDNOTEK VT-D-SL, VT-D-39 A VT-D-70-TM KABELÁŽ

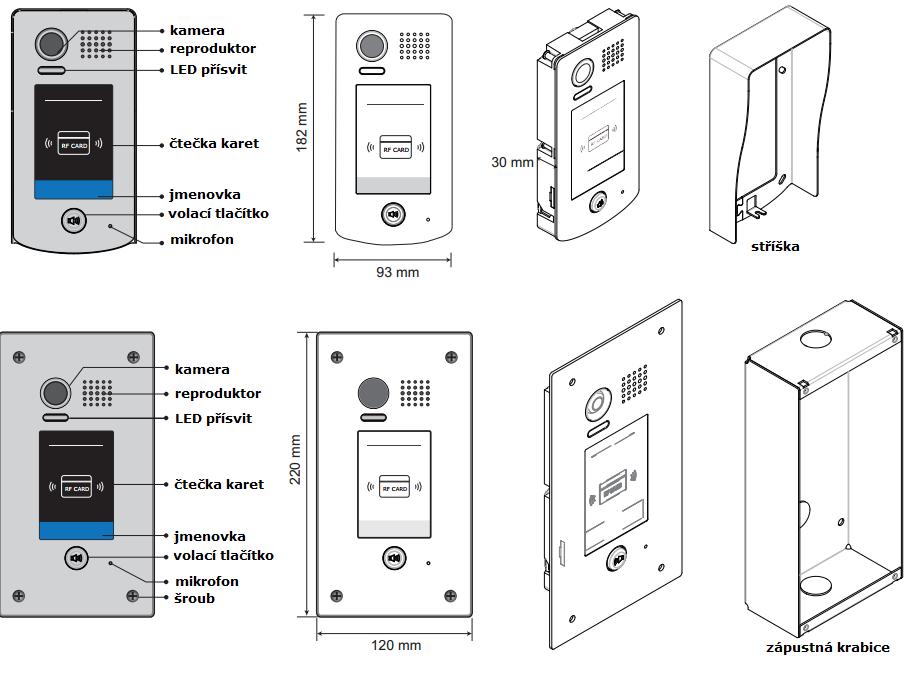

3 1 Popis 1.1 Technické parametry Napájení Odběr klid/aktivní Napájení zámku 24V DC (kompatibilní zdroje VT-PS24V4A5, VT-SEP+PS24V1A5) 60mA/200mA z jednotky: max. 280mA Počet ovládaných zámků 1 ext. zdroj: zatížení relé max. 30V/2A DC/AC Typ zámku Doba aktivace zámku Regulace hlasitosti reproduktoru Nastavení citlivosti mikrofonu Kamera Nastavení kamery NO/NC nastavení dle vnitřní jednotky ne ne Color ARS, 420 TV řádků ne Úhel záběru kamery 105 LED přísvit Doba hovoru Odchodové tlačítko Otevření kartou/přívěškem Technologie karet/přívěšků Přívěšků v balení ano 90s ano (pouze při napájení zámku z jednotky) ano EM 125KHz 2x mater karta, 5x uživatelská karta Počet karet/přívěšků v systému 320 Pracovní teplota -20 až 45 C Prostředí venkovní / vnitřní Krytí IP 55 Instalace Zapojení Provedení Rozměry Hmotnost VHC-1-R povrchová / VHC-1-R-ZAP zápustná 2-drátové nepolární masivní nerezový kryt VHC-1-R š 93 x v 182 x h 44 mm (se stříškou) VHC-1-R-ZAP š 120 x v 220 x h 50mm (zápustná krabice š 98 x v 198 x h 50 mm) 670g (včetně stříšky) 1010g (včetně instal. krabice) 3

4 4

5 2 Montáž VHC-1-R-ZAP: 5

6 2.1 Výměna jmenovky 3 Zapojení 3.1 Zapojení zámků Napájení zámku z dveřní jednotky Upozornění: - Zámek musí být typu Power-on-to-unlock -otevření při připojení napájení - Maximální odběr zámku musí být 280mA/12V DC - Nelze nastavit dobu otevření při použití odchodového tlačítka - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven na 0: poweron-to-unlock(továrně nastaveno), popis nastavení v manuálu vnitřní jednotky Zapojení jednoho zámku: 6

7 3.1.2 Napájení zámků z externího zdroje Upozornění: - Typ externího napájení je nutno použít v závislosti na zámku a zatížení relé max. 30V DC/AC 2A - Propojka musí být odstraněn před zapojením externího zdroje - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven dle typu zámku: 0: power-on-to-unlock(továrně nastaveno) otevření při připojení napájení 1: power-off-to-unlock otevření při odpojení napájení popis nastavení v manuálu vnitřní jednotky 3.2 Základní zapojení Na obrázku je základní zapojení jedné venkovní jednotky a monitoru. Systém je napájen ze zdroje VT-SEP+PS24V1A5. Zapojení a nastavení VT-SEP+PS24V1A5 naleznete v manuálu u daného výrobku. 7

8 3.3 Zapojení více venkovních jednotek Max. 4 venkovní jednotky Zapojení a nastavení VT-BUS4A, VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. 8

9 3.4 Zapojení více vnitřních jednotek Zapojení a nastavení VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. Nastavení adresy monitorů dle instalačního manuálu daného monitoru. 9

10 3.5 Zapojení více vnitřních jednotek -hvězdicově Zapojení a nastavení VT-SEP, VT-PS24V4A5, VT-BUS4A naleznete v manuálech od příslušných modulů. Nastavení adresy monitorů dle instalačního manuálu daného monitoru. 10

11 4 Nastavení 4.1 Nastavení adresy venkovní jednotky Stiskněte a držte tlačítko volání po dobu 3 sekund Jmenovka : bílá Zvuk: píííp pip Znovu stiskněte a držte tlačítko volání po dobu 3 sekund Dalším zmáčknutím tlačítka volání se přepíná na další adresu. Adresa jmenovka zvuk ADR=0 azurová pip ADR=1 zelená pip,pip ADR=2 žlutá pip,pip,pip ADR=3 červená pip,pip,pip,pip Odchod z programování: podržení tlačítko volání na 3s nebo po 5s nečinnosti. Zvuk: píííp pip 5 Administrace karet - Registrace až 320 uživatelských karet/čipů - Technologie EM 125KHz - V balení dvě master karty + 5 uživatelských - Čtecí vzdálenost 3 až 5 cm dle typu média 5.1 Autorizace master karet V balení jsou přiloženy master karty ADD a DELETE, které jsou již v jednotce nahrány, pokud potřebujete karty změnit, postupujte dle níže uvedeného postupu. 1. Odpojte jednotku od napájení. 2. Stiskněte a držte tlačítko volání. 3. Připojte napájení 4. Pusťte tlačítko volání Jmenovka : modrá Zvuk: píííp Znovu stiskněte a držte tlačítko volání po dobu 3s Jmenovka: modrá Zvuk: píííp, pip Znovu stiskněte a držte tlačítko volání po dobu 3s Jmenovka: bílá Zvuk: píííp, pip Přiložte kartu, která má být MASTER DELETE ( mazací ) Přiložte kartu, která má být MASTER ADD ( přidávací ) Jmenovka: modrá Zvuk: píííp Jmenovka: žlutá Zvuk: píííp Programování se ukončí po 10s nečinnosti nebo po stisku tlačítka volání. 11

12 5.2 Přidání uživatelské karty Přiložte MASTER ADD kartu Jmenovka : bílá Zvuk: píííp, pip Přikládejte postupně uživatelské karty, které chcete přidat Jmenovka: zelené bliknutí s každou přiloženou kartou Zvuk: píííp Pro ukončení přidávání uživatelských karet přiložte MASTER ADD kartu Jmenovka: modrá Zvuk: pip, píííp Po 10s nečinnosti nebo po zmáčknutí tlačítka volání(začne volat) se jednotka vrátí automaticky do pohotovostního režimu. 5.3 Smazání uživatelské karty Přiložte MASTER DELETE kartu Jmenovka : žlutá Zvuk: píííp, pip Přikládejte postupně uživatelské karty, které chcete odebrat Jmenovka: zelené bliknutí s každou přiloženou kartou Zvuk: píííp Pro ukončení odebírání uživatelských karet přiložte MASTER DELETE kartu Jmenovka: modrá Zvuk: : pip, píííp Po 20s nečinnosti nebo po zmáčknutí tlačítka volání(začne volat) se jednotka vrátí automaticky do pohotovostního režimu. 5.4 Smazání všech uživatelských karet Přiložte MASTER DELETE kartu Přiložte MASTER ADD kartu Přiložte znovu MASTER ADD kartu Jmenovka : žlutá Zvuk: píííp, pip Jmenovka: červená Zvuk: píííp, pip Jmenovka: blikání zelené Zvuk: : píííp Po formátu se čtečka automaticky vrátí do pohotovostního režimu. Po 20s nečinnosti nebo po zmáčknutí tlačítka volání(začne volat) se jednotka vrátí automaticky do pohotovostního režimu. 12

13 6 Adresování vnitřních jednotek Každá vnitřní jednotka v systému musí mít svoji adresu. Jednotky VT-D-40-SL,VT-D-70-T, VT-D-70-TM2 se adresují softwarově přes instalační menu jednotky, postup nastavení adresy u těchto jednotek je uveden v instalačním manuálu u příslušné jednotky. U jednotek VT-D-SL, VT-D-SL2, VT-D-39 a VT-D-70-TM se adresa nastavuje pomocí přepínačů na zadní straně jednotky. Přepínače 1-5 na vnitřních jednotkách monitorech, udávají adresu ID příslušného monitoru v systému. Přepínač č.6 se nastavuje do polohy ON pouze u posledního monitoru při paralelním řazení. Pokud jsou monitory zapojeny hvězdicově přes modul VT-BUS4, nastaví se přepínač č.6 do polohy ON na všech těchto jednotkách. 6.1 Tabulka adresy u vnitřních videojednotek VT-D-SL, VT-D-39 a VT-D-70-TM Pokud je více monitorů v jednom prostoru(max.4), je možné jim nastavit stejnou adresu, ale jeden z monitorů musí být nastaven na Master a ostatní na Slave, toto nastavení se provádí softwarově v instalačním menu vnitřní jednotky. Popis je uveden vždy v manuálu od příslušné vnitřní jednotky. 13

14 7 Kabeláž Kabely pro dvoudrátový systém se používají výhradně kroucené a nestíněné. Vzdálenosti závisí na odběru komponent v systému. Čím větší odběr, tím větší jsou úbytky na vedení. Minimální napětí při aktivaci (tj. aktivní monitor, vyzvánění, sepnutý zámek) na jednotlivých komponentách systému nesmí být menší než 22V! Pokud použijete jako kabeláž kabel UTP CAT5E je nutné využít více párů a přitom dodržet správné kroucení tj. spojit barvy a spojit bílé od barvy. Tabulka maximálních vzdáleností (dalším zvyšováním průřezu již nelze vzdálenost prodloužit!) Počet vnitřních jednotek Méně než 20 vnitřních jednotek Více než 20 vnitřních jednotek Kabel A B C 2x0,75mm2 60m 60m 30m 2x1mm2 80m 80m 40m 2x1mm2 70m 30m 20m 2x1,5mm2 70m 50m 30m 14
