Domovní dorozumívací systémy. Art Digitalizační Audio/Video modul pro digitální video systém BUS6 (VX2200)

Transkript

1 Domovní dorozumívací systémy Art.4283 Digitalizační Audio/Video modul pro digitální video systém BUS6 (VX2200) Kelcom Int. spol s r.o. Tomkova 142A, Hradec Králové tel.: fax: info@kelcom.cz VID

2 Nevyužito Adresa jednotky (1-8) Doba uvolnění dveřního zámku (Off-1s, On-6s) Doba hovoru (Off-60s, On-120s) Rozsah adres matice tlačítek Master/Slave (Off-Slave, On-Master) J1 - režim spínání dveřního relé Režim vybití kondenzátoru Suché kontakty Modrý - společný Žlutý - P1 Červený - P2 J2, J3 - typ videosignálu Vyvážený videosignál Koaxiální videosignál

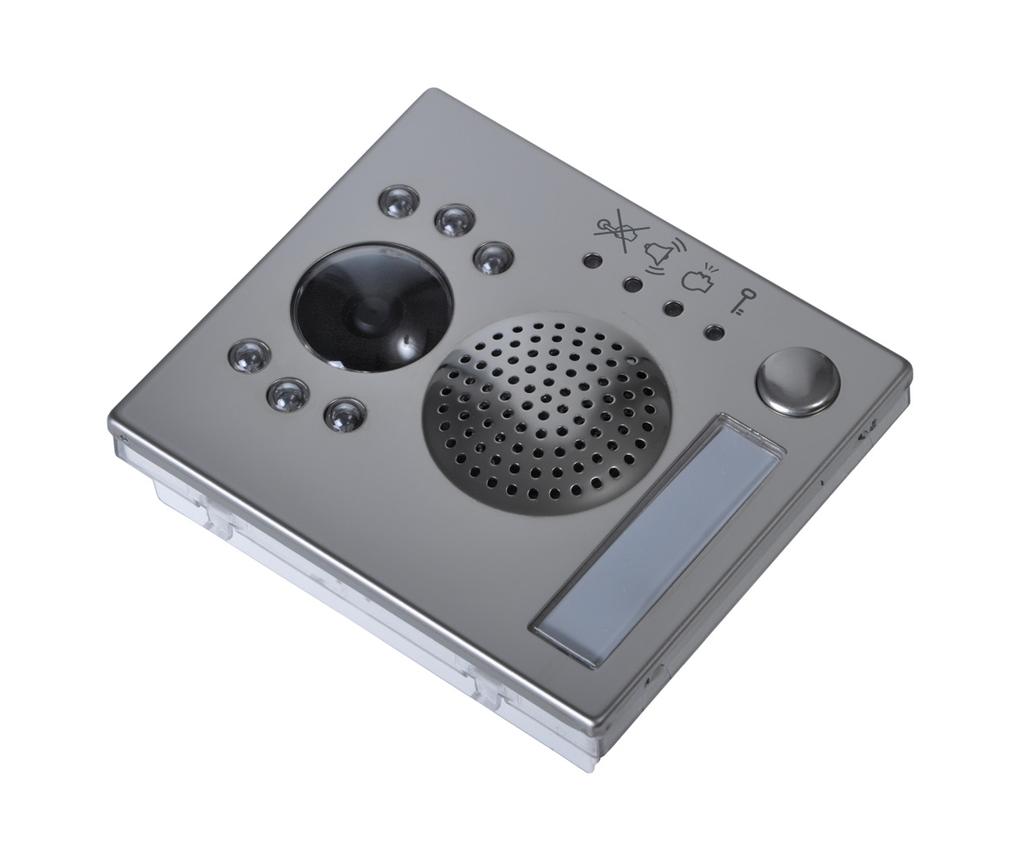

3 Art.4283/0-1-1D Digitální modul pro systém VX2200 s vestavěnou kamerou Popis: Jednotka Art.4283, navržená pro systém BUS2 audio/bus6 video systémy. Elektronika je vsazena do jednoho modulu série 4000 se standardní povrchovou úpravou leštěná nerez ocel, nebo v hliníkové variantě (/A za kódem produktu). Jednotka obsahuje digitální rozhraní, hovorovou jednotku s 0, 1 nebo 2 tlačítky a kvalitní černobílou CCD kameru s automatickou clonou a infračervenými přisvětlovacími LEDkami (u barevné kamery jsou LEDky bílé). Modul umožňuje připojení až 32 vyzváněcích tlačítek pomocí tlačítkových modulů série 4000 (Art.4842, 4843, 4844, 4845 a jejich zdvojených variant 4842D, 4843D, 4844D a 4845D). Pokud modul obsahuje jedno nebo dvě vestavěná tlačítka ( nebo D), je možné nastavit je na libovolné vyzváněcí adresy. Všechny použité moduly se pak upevní v rámečcích pro povrchovou, nebo zapuštěnou montáž série Art.4283 dokáže komunikovat s audio/video telefony série 900, 3000 a Funkce: Jakmile je jednotka správně připojena a naprogramována, po stisku tlačítka vygeneruje příslušnou adresu a telefon se stejnou adresou začne vyzvánět (nastavení adresy 8-cestným DIP přepínačem uvnitř telefonu). Volání účastníka: Stiskněte příslušné tlačítko účastníka: oznamovací tón signalizuje vyzvánění pomalým přerušovaným signálem, dokud účastník hovor nepřijme (nezvedne sluchátko), dokud neuplyne nastavená doba vyzvánění, nebo pokud opětovně nestisknete libovolné tlačítko po dobu 2 sekund (přerušení vyzvánění). 5 rychlých tónů signalizuje, že v systému již hovor probíhá (případně že telefon s touto adresou nebyl nalezen). Krátký zvukový signál a rozsvícení příslušné LEDky během hovoru signalizuje uvolnění dveřního zámku. Programování: Programování jednotky probíhá za pomoci 3 jumperů a 10-cestného DIP přepínače na zadní straně modulu a umožňuje nastavit: Master nebo Slave (přepínač 1); Matici adres 32 tlačítek (přepínače 2, 3 a 4); Dobu hovoru (přepínač 5); Dobu uvolnění dveřního zámku (přepínač 6); Adresu jednotky (přepínače 7,8,9); Režim spínání dveřního relé suchý kontakt, nebo režim vybití kondenzátoru (J1); Typ výstupního video signálu koaxiální, nebo vyvážený (J2, J3). Nastavení jednotky na Master/Slave: Přepínač č.1 Nastavení Programování matice 32 tlačítek: Přepínač č.2 č.3 č.4 Generované adresy Přepínače 2,3 a 4 udávají rozsah adres, který bude jednotka generovat při stisku konkrétního tlačítka. Pokud budou DIP přepínače 2,3 a 4 nastaveny na OFF, pak stiskem tlačítka, které je připojeno na svorky hovorové jednotky 1 a A, bude jednotka generovat adresu 1, zatímco stiskem stejného tlačítka, pokud bude DIP přepínač 2 v poloze ON, bude jednotka generovat adresu 33. Poslední 2 řádky v tabulce odpovídají nastavení pro audio a video telefony série 900.

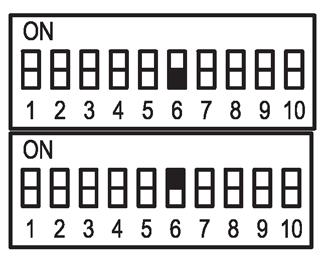

4 Nastavení doby hovoru: Nastavení doby uvolnění dveřního zámku: Nastavení adresy jednotky: Přepínač č.7 č.8 č.9 Adresa Režim spínání dveřního relé: Suché kontakty Režim vybití kondenzátoru Typ výstupního videosignálu: Vyvážený videosignál Koaxiální videosignál Adresa jednotky slouží pro zobrazení čísla vchodu na manipulačním pracovišti (pokud je součástí systému) a pro pro zpětné monitorování v případě více vchodů. Poznámky k programování: V případě chybného nastavení režimu Master/Slave (DIP přepínač 1), nastane následující: pokud je jednotka nastavena na Slave a měla být nastavena na Master, bude signalizovat přerušovaným akustickým signálem, dokud nebude nastavena správně; pokud je jednotka nastavena na Master a měla být nastavena na Slave, impedance v systému bude příliš vysoká, což bude mít za následek zpětnou vazbu ( Larsen efekt). Pokud je v systému instalováno manipulační pracoviště VX2210-1, tlačítko generující adresu 1 (DIP přepínače 2, 3 a 4 v poloze OFF = matice adres 1 až 32) bude rezervováno pro toto zařízení. Vestavěná tlačítka: Jednotka obsahuje 0, 1 nebo 2 vestavěná tlačítka. Ze zadní části modulu vedou 3 dráty, které odpovídají: Modrý - společný kontakt Žlutý - tlačítko 1 (pravé) Červený - tlačítko 2 (levé)

5 Význam LED signálů: Symbol Význam LED signalizace Pokud svítí první LED (červená), znamená to, že v systému již probíhá hovor (například z další venkovní stanice, pokud systém obsahuje více vchodů). Pokud svítí druhá LED (červená), znamená to, že je od konkrétního vchodu voláno na účastníka, po přijetí hovoru zhasne. Pokud svítí třetí LED (žlutá), znamená to, že byl hovor spojen a můžete hovořit, po skončení hovoru zhasne. Pokud svítí čtvrtá LED (zelená), znamená to, že byl uvolněn dveřní zámek., po uplynutí doby uvolnění dveřního zámku zhasne. Poznámky k montáži: Doporučujeme nejprve naprogramovat všechny požadované vlastnosti jednotky a poté připojit všechny rozšiřující tlačítkové moduly následujícím způsobem: připojte společný vodič tlačítek do jedné ze svorek 1 až 4 na jednotce Art.4283 podle toho, jakému rozsahu adres mají tlačítka odpovídat - pokud jsou například přepínače 2 až 4 v poloze OFF a připojíte-li společný vodič tlačítek do svorky 1 u jednotky Art.4283, příslušná tlačítka budou generovat adresy 1 až 8 v závislosti na tom, kam připojíte druhý pól konkrétního tlačítka (A až H). Pokud společný vodič připojíte do svorky 2, tlačítkový modul bude generovat adresy 9 až 16, atd., viz. obrázek na str.2 druhý pól každého z tlačítek připojte do A až H svorek jednotky Art.4283 podle toho, jakou adresu má konkrétní tlačítko generovat - pokud jsou například přepínače 2 až 4 v poloze OFF, připojíte-li společný vodič tlačítek do svorky 2 a druhý pól tlačítka na svorku A u jednotky Art.4283, příslušné tlačítko bude generovat adresu 9. Pokud druhý pól tlačítka připojíte na svorku B, tlačítko bude generovat adresu 10, atd., viz. obrázek na str.2 K dosažení správného zapojení tlačítek do hovorové jednotky doporučujeme postupovat dle obrázku na str.2, popřípadě dle obrázku na zadní straně modulu jednotky Art Technické specifikace: Tlačítka: 0 až 32 Pracovní napětí: 12 VDC Proudová spotřeba: 100mA v pohotovostním režimu, 300 ma za běhu Pracovní teploty: -10 až +50 C

6 Adresování audio/video telefonů pomocí osmicestného DIP přepínače SW1: = ON = OFF 16 ON 32 ON 48 ON 64 ON 80 ON 96 ON 112 ON 1 ON 17 ON 33 ON 49 ON 65 ON 81 ON 97 ON 113 ON 2 ON 18 ON 34 ON 50 ON 66 ON 82 ON 98 ON 114 ON 3 ON 19 ON 35 ON 51 ON 67 ON 83 ON 99 ON 115 ON 4 ON 20 ON 36 ON 52 ON 68 ON 84 ON 100 ON 116 ON 5 ON 21 ON 37 ON 53 ON 69 ON 85 ON 101 ON 117 ON 6 ON 22 ON 38 ON 54 ON 70 ON 86 ON 102 ON 118 ON 7 ON 23 ON 39 ON 55 ON 71 ON 87 ON 103 ON 119 ON 8 ON 24 ON 40 ON 56 ON 72 ON 88 ON 104 ON 120 ON 9 ON 25 ON 41 ON 57 ON 73 ON 89 ON 105 ON 121 ON 10 ON 26 ON 42 ON 58 ON 74 ON 90 ON 106 ON 122 ON 11 ON 27 ON 43 ON 59 ON 75 ON 91 ON 107 ON 123 ON 12 ON 28 ON 44 ON 60 ON 76 ON 92 ON 108 ON 124 ON 13 ON 29 ON 45 ON 61 ON 77 ON 93 ON 109 ON 125 ON 14 ON 30 ON 46 ON 62 ON 78 ON 94 ON 110 ON 126 ON 15 ON 31 ON 47 ON 63 ON 79 ON 95 ON 111 ON 127 ON = ON = OFF 128 ON 144 ON 160 ON 176 ON 192 ON 208 ON 224 ON 240 ON 129 ON 145 ON 161 ON 177 ON 193 ON 209 ON 225 ON 241 ON 130 ON 146 ON 162 ON 178 ON 194 ON 210 ON 226 ON 242 ON 131 ON 147 ON 163 ON 179 ON 195 ON 211 ON 227 ON 243 ON 132 ON 148 ON 164 ON 180 ON 196 ON 212 ON 228 ON 244 ON 133 ON 149 ON 165 ON 181 ON 197 ON 213 ON 229 ON 245 ON 134 ON 150 ON 166 ON 182 ON 198 ON 214 ON 230 ON 246 ON 135 ON 151 ON 167 ON 183 ON 199 ON 215 ON 231 ON 247 ON 136 ON 152 ON 168 ON 184 ON 200 ON 216 ON 232 ON 248 ON 137 ON 153 ON 169 ON 185 ON 201 ON 217 ON 233 ON 249 ON 138 ON 154 ON 170 ON 186 ON 202 ON 218 ON 234 ON 250 ON 139 ON 155 ON 171 ON 187 ON 203 ON 219 ON 235 ON 251 ON 140 ON 156 ON 172 ON 188 ON 204 ON 220 ON 236 ON 252 ON 141 ON 157 ON 173 ON 189 ON 205 ON 221 ON 237 ON 253 ON 142 ON 158 ON 174 ON 190 ON 206 ON 222 ON 238 ON 254 ON 143 ON 159 ON 175 ON 191 ON 207 ON 223 ON 239 ON 255 ON
