1 RS 200 Montážny návod DanDo s.r.o

2 POZOR! VŠEOBECNÉ UPOZORNENIA! Ak chcete inštalovať, používať a udržiavať tento systém bezpečných dverí, musí byť prijatý rad opatrení pre zaistenie bezpečnosti všetkých zúčastnených. Treba venovať zvýšenú pozornosť varovaniam a pokynom uvedených nižšie! Ak si nie ste istý, obráťte sa na svojho dodávateľa. ŠPECIÁLNE BEZPEČNOSTNÉ VAROVANIE ALEBO POZNÁMKY V TOMTO NÁVODE SÚ OZNAČENÉ TÝMTO SPôSOBOM Tieto varovania čítajte pozorne! Táto príručka bola napísaná pre použitie skúsenými montérmi a ako taký nie je vhodný pre iné účely alebo pre použitie neskúsených montérov. Táto príručka popisuje inštaláciu komponentov súprave krídla brány( Panely ) a odkazuje ich v návodoch. Uistite sa, či je doplnená túto príručku v prípade potreby s pokynmi pre všetky ďalšie súčasti, ktoré nie sú popísané v tomto návode. Pred začatím si prečítajte pozorne tento návod! Niektoré zložky môžu byť ostré alebo majú zubaté okraje. Preto je odporúčané nosiť ochranné rukavice. Všetky komponenty, ktoré boli dodané sú určené pre použitie s týmto konkrétnym produktom. Výmena alebo pridaná zámena týchto komponentov môže mať nepriaznivý vplyv na bezpečnosti a záruku na bránu. Aj schválenie CE, ktorý bol poskytnutý tejto bráne sa zruší pri zmene komponentov, alebo nebude inštalácia vykonaná podľa tohto návodu! Inštalatér je zodpovedný za to. Uistite sa, že je dostatok svetla počas inštalácie. Odstráňte prekážky a nečistoty. Presvedčte sa že nikto iný nie je na pracovisku (deti!) môže byť ohrozená ich bezpečnosť počas inštalácie. Záruka, pravidlá a podmienky. Všeobecné podmienky, Dodacie a platobné, vydané Metaalunie a označené ako METAALUNIE podmienky sú plne použiteľné pre všetky naše citáty, zmluvy a ich implementácia. Výslovne odmietame všetky ďalšie podmienky. Na požiadanie Vám zašleme kópiu týchto podmienok zadarmo. Kópia si môžete tiež stiahnuť z našich webových stránok FlexiForce sa snaží dodávať tovar 100 % v súlade s objednávkou. V praxi, napriek všetkým našim kontrolám, to nie je vždy možné. Budeme sa však snažiť opraviť akékoľvek chyby tak rýchlo, ako je to možné, aby sa minimalizovali nepríjemnosti spôsobené vám alebo užívateľovi. Je dôležité, aby ste nás informovali čo najskôr o akýchkoľvek problémoch s dodávkou (vrátane čísla objednávky a čísla výroby ) to nám dáva možnosť ponúknuť vhodné riešenie. FlexiForce uhradí iba náklady tretích strán, ak sme dali vopred na to výslovný súhlas. Táto príručka neudeľuje žiadne práva. Technické zmeny môžu byť vykonané bez predchádzajúceho písomného upozornenia. FlexiForce sa snažila navrhnúť a dať dohromady túto sadu hardvéru v súlade s použiteľné CE - normy.

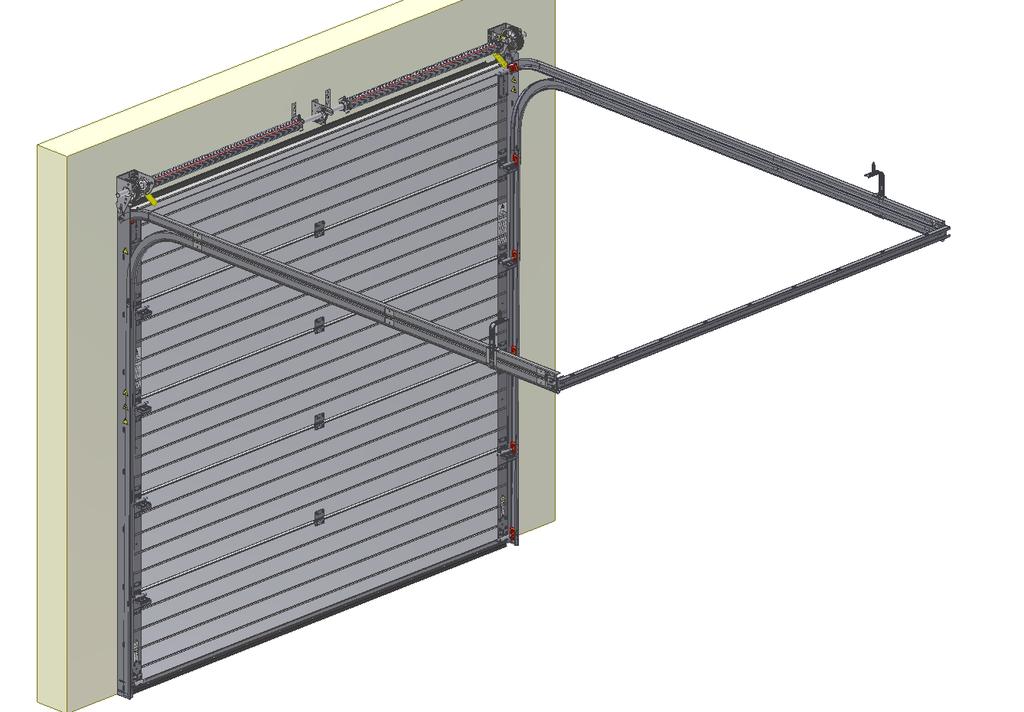

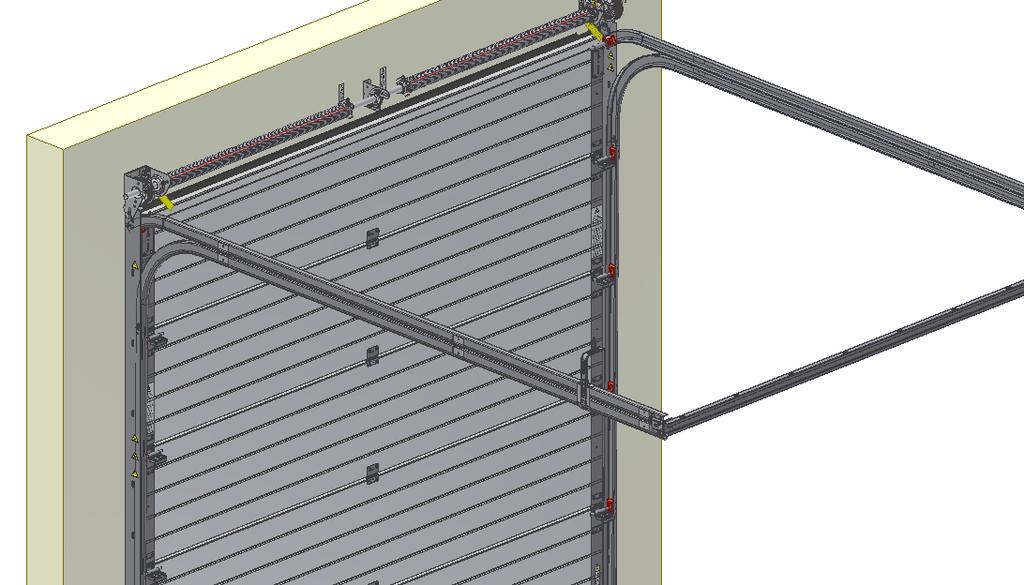

3 RS200 PREHĽAD SYSTÉMU Hriadeľový systém Horizontálna dráha Dverové panely Vertikálna dráha

Postup pri zameraní šírky vertikálneho kovania : V prvom rade je treba pripojiť prvky kovania

Na plastové koliesko s oskou sa nasunú kovové o - krúžky / 1x5mm, 1x7mm/ a takto sa zasunú do

Priložia sa vertikálne časti kovania a zaznačí sa šírka z vonkajšej strany kovania na spodnej

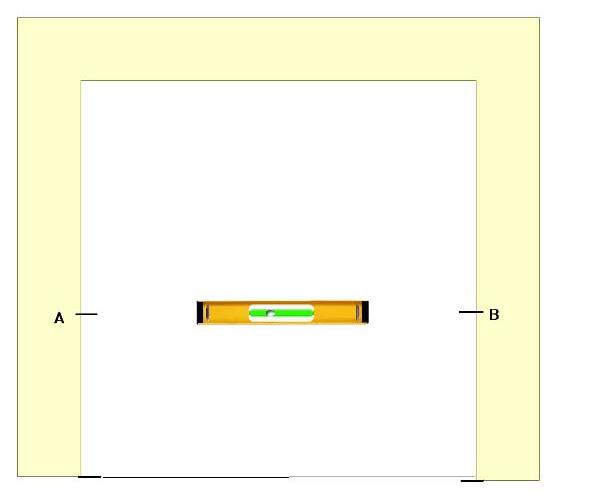

Kovanie a panely sa odložia bokom a zaznačená šírka sa pomocou vodováhy, alebo laserového

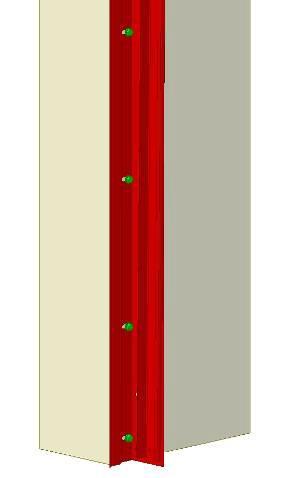

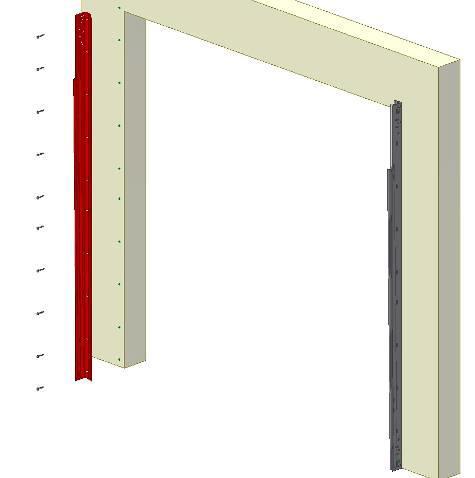

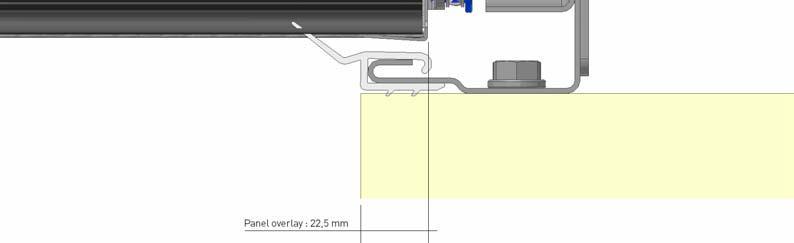

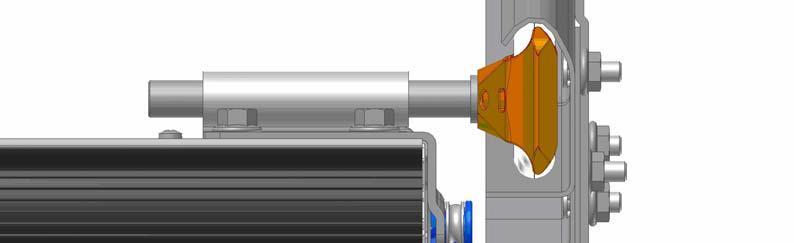

5 Postup pri zameraní šírky vertikálneho kovania : V prvom rade je treba pripojiť prvky kovania na spodný panel, priložiť panel k otvoru z každej strany je krytie cca 25mm /. Na plastové koliesko s oskou sa nasunú kovové o - krúžky / 1x5mm, 1x7mm/ a takto sa zasunú do vertikálnej dráhy. Priložia sa vertikálne časti kovania a zaznačí sa šírka z vonkajšej strany kovania na spodnej časti. Kovanie a panely sa odložia bokom a zaznačená šírka sa pomocou vodováhy, alebo laserového zameriavača prenesie až na vrchnú časť otvoru. Vertikálne kovanie sa priloží k označenej časti, zaznačia sa otvory, ktoré potom treba vyvŕtať na upevnenie kovania. Pri samotnej montáži sa pri ukladaní panelov vyberie 5mm o - krúžok a necháva sa iba 7mm. UCHYTENIE VERTIKÁLNEJ DRÁHY

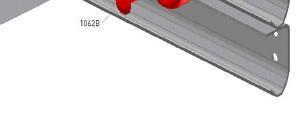

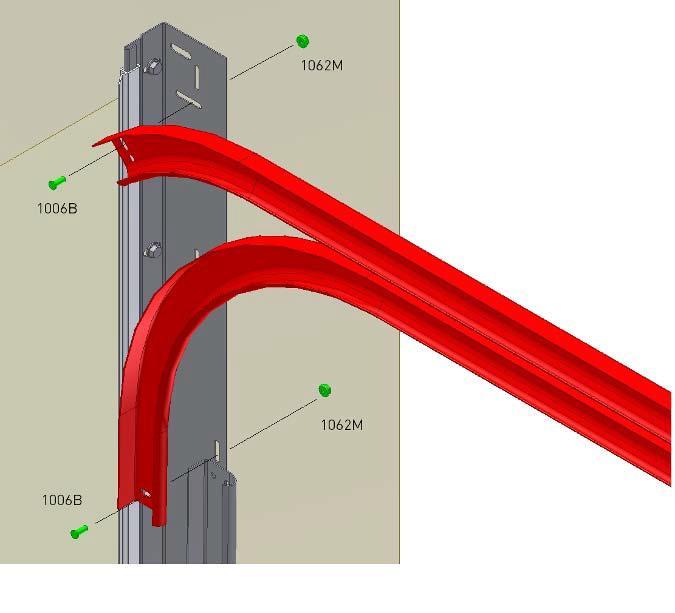

6 UCHYTENIE HORIZONTÁLNEJ DRÁHY V prípade väčších brán sa dodáva spevňovací profil :

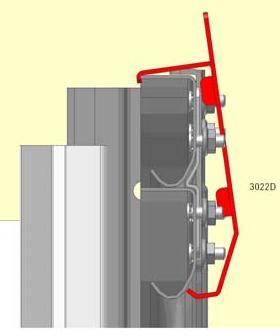

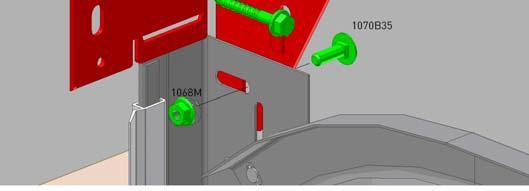

7 MONTÁŽ BOČNEJ KONZOLY

MONTÁŽ HORIZONTÁLNEJ DRÁHY V prípade väčšej výšky stropu sa horizontálna dráha ukotví pomocou perforovaného uholníka, treba upevnenie zavetriť proti bočnému výkyvu.

Pri navíjacích bubnoch po nasunutí na hriadeľ musia smerovať upevňovacie šróby smerom do stredu hriadeľa.

8 MONTÁŽ HORIZONTÁLNEJ DRÁHY V prípade väčšej výšky stropu sa horizontálna dráha ukotví pomocou perforovaného uholníka, treba upevnenie zavetriť proti bočnému výkyvu. Zloženie hriadeľa so strunami a stredovou konzolou, dodávanou pri bránach s šírkou na 3000mm. POZOR!!: Pružiny a navíjacie bubny sú dodávané pravé a ľavé, nesmú sa zameniť. Pri navíjacích bubnoch po nasunutí na hriadeľ musia smerovať upevňovacie šróby smerom do stredu hriadeľa. Pri pružinách musia konce drátu pružín na strane s uťahovacími šróbmi na hriadeľ smerovať hore. / Pri montáži pružín na okrajoch sú to koncovky bližšie ku stredu, pri montáži pružín do stredu sú to koncovky bližšie k okrajom /. Sú označené aj farebne: L - Ľavý bubon, ľavá pružina červená farba R - Pravý bubon, pravá pružina čierna farba - Pri pohľade zo strany smerom von z garáže,

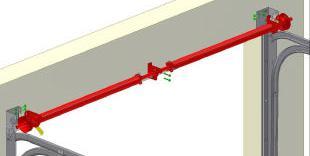

9 Obr. Zloženie torzného systému Obr. Niektoré torzné systémy sa spájajú s nastaviteľnými spojkami, niektoré sú bez spojok.

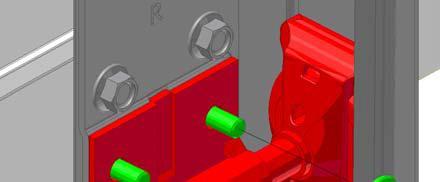

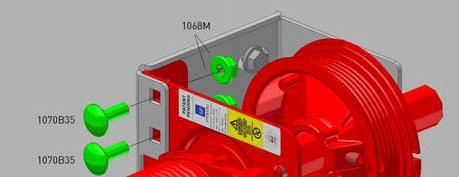

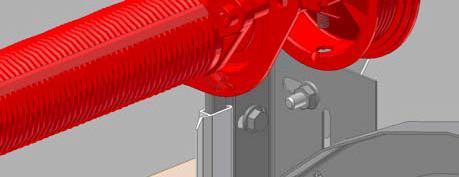

10 UPEVNENIE BEZBEČNOSTREJ BRZDY S PRUŽINOU Obr. Upevnenie torzného systému do steny Spojenie bezpečnostného prvku proti prasknutí pružiny s vertikálnou dráhou: Podľa priloženého návodu. Nesmie sa zameniť pravá a ľavá strana!!!

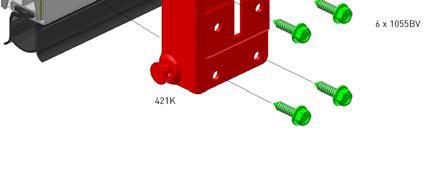

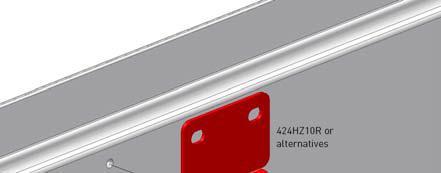

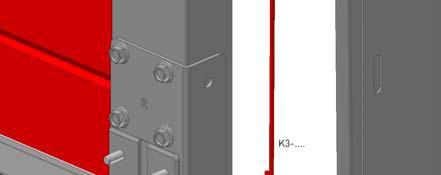

11 MONTÁŽ PANELOVÝCH ČASTÍ Obr. 1 V prvom rad namontujeme bočné pánty na spodnom panely, ak nie je nasunutá spodná guma, tak ju nasunieme a až potom dáme pánty. Obr.1.1 Upevnenie stredného pántu. Obr2. Zavesenie lanka na s podnú konzolu kovania

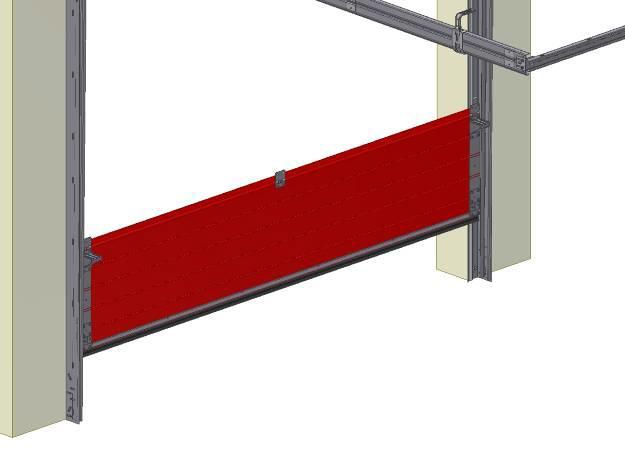

12 Obr.3 Uloženie spodného panelu brány medzi kovanie Obr.4 Montáž s podného plastového kolieska do vertikálnej dráhy Pri montáži treba plastové kolieska s oskou premazať vazelínou a až potom zasunúť do vertikálnej dráhy:

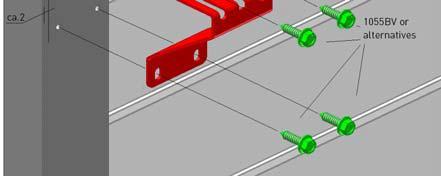

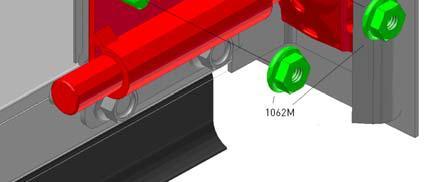

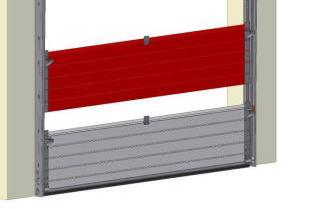

13 Obr.5 Upevnenie spodných koliesok na spodný panel. Obr. 6 Vsunutie a upe vnenie horných koliesok na spodnom panely. Obr.7 Po nasadení každého panelu je treba ich upevniť na bočných pántoch spojiť a nasunúť koliesko. Obr.8 Spájanie panelov - stredový pánt Obr. 9 Spájanie panelov krajný pánt Pred montážou posledného panelu je treba namontovať horné tesnenie na stenu!!

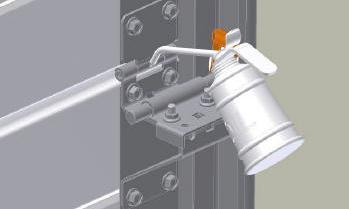

14 Obr.10 Diery sa vŕtajú najprv cez oválne otvory, po konečnom nastavení sa zafixujú v okrúhlych otvoroch Obr. 11 Uchytenie a namotanie pravého lanka na bubon. Obr. 12 Medzi bočným kovaním a bubnom - cc 6 mm Obr. 13 Napnuté lanko s bubnom zafixujeme o torznú tyč dvoma skrutkami, takto postupujeme aj na opačnej strane. Ľavé aj pravé lanko majú mať rovnaké napnutie

Natáčanie pružín: Tejto činnosti treba venovať zvýšenú pozornosť.

!!!!!! Najprv sa rukou natočí jedna pružina, upevní sa na hriadeľ, aby sa šponovalo lanko a nespadlo z bubna

!!. Počet otáčok pružín udáva červená čiara, ktorá je po celej dĺžke pružín.

Počet otáčok je daný na štítku / cca 10-20 % /.

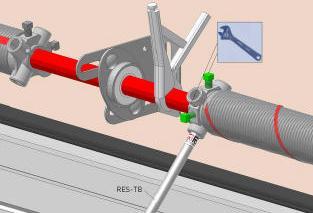

15 Natáčanie pružín: Tejto činnosti treba venovať zvýšenú pozornosť. Pri napínaní pružín vznikajú veľké napínacie sily, pri nesprávnej manipulácii hrozí poranenie!!!!!!! Najprv sa rukou natočí jedna pružina, upevní sa na hriadeľ, aby sa šponovalo lanko a nespadlo z bubna /alebo sa upevní hriadeľ, aby sa neotáčal -podľa obrázku /, potom sa natáča druhá pružina v smere zospodu nahor!!!. Počet otáčok pružín udáva červená čiara, ktorá je po celej dĺžke pružín. Po natočení jednej pružiny sa upevní skrutkami na hriadeľ a natočí sa druhá pružina na daný počet otáčok. Počet otáčok je daný na štítku / cca % /. Správne vyvážená brána by mala zostať stáť cca v jednej tretine pri ručnom zdvihu. V prípade potreby treba počet otáčok upraviť. Pred vyskúšaním vyváženosti brány treba nastaviť vôľu panelov, prekontrolovať a napevno utiahnuť všetky skrutky. Obr. 2 Upevnenie dorazov - v koncovej polohe brány

najviac znížilo trenie medzi materiálmi, čím sa predlžuje životnosť brány a

16 PREMAZANIE A POSLEDNÁ KONTROLA Po ukončení montáže je potrebné premazať konzervačným olejom tie časti, ktoré sa medzi sebou pohybujú, aby sa čo najviac znížilo trenie medzi materiálmi, čím sa predlžuje životnosť brány a dosiahne sa jemnejší a tichší chod. Po ukončení inštalácie treba skontrolovať všetky spoje!!!
