LOKALITA Z15, Z16 A Z17

Transkript

1 BŘEZOVÁ UL. DOBŘÍŠ LOKALITA Z15, Z16 A Z17 P.P.Č. 1400/67, 1400/68, 1400/69, 1400/70, 1400/71, 1400/72, 1400/73, 1400/11, 1400/60, 1400/16 PARCELACE, KOMUNIKACE, INŽENÝRSKÉ SÍTĚ, 6RD Pořizovatel: Městský úřad Dobříš, Odbor výstavby, úřad územního plánování Mírové náměstí Dobříš Zpracovatel: ING. ARCH. MILOSLAV VORLÍČEK projektový ateliér ul. Husova Příbram VI BŘEZOVÉ HORY Datum zpracování: červen 2011 Zakázkové číslo:

2 1 OBSAH DOKUMENTACE Textová část 1. Úvodní údaje identifikační údaje o žadateli a zpracovateli dokumentace, označení stavby a pozemku 2. Vymezení řešeného území, širší vztahy Grafická část 01 Situace širších vztahů 1: Celková situace 1: Urbanistický návrh 1: Výkres dopravní infrastruktury 1: Výkres technické infrastruktury 1: Vzorové řezy navrženými komunikacemi s prostorovým uspořádáním inženýrských sítí 1:50 07 Zákres vlastnických vztahů k pozemkům do urbanistického návrhu 1:1000 a) poloha v obci zastavěná část nezastavěná část obce b) druhy a parcelní čísla dotčených pozemků podle katastru nemovitostí c) přístup na stavební pozemek po dobu výstavby, popřípadě přístupové trasy d) celková výměra dotčeného území 3. Požadavky vyplývající z územního plánu a jejich splnění a) údaje o vydané (schválené) územně plánovací dokumentaci b) údaje o souladu záměru s územně plánovací dokumentací c) údaje o ochranných pásmech d) údaje o splnění požadavků dotčených orgánů e) požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa 4. Návrh etapizace rozdělení návrhu výstavby do jednotlivých etap 5. Urbanistická koncepce včetně regulačních prvků a) současný způsob užívání dotčeného území, pozemků a staveb na nich b) navrhovaná změna využití území c) zásady urbanistického, architektonického a výtvarného řešení návrh způsobu a postupu realizace změny využití území včetně regulačních prvků d) základní údaje o kapacitě e) návrh řešení pro užívání území osobami s omezenou schopností pohybu a orientace 6. Návrh řešení technické infrastruktury a) možnosti napojení stavby na veřejnou dopravní a technickou infrastrukturu b) celková bilance nároků všech druhů energií 7. Vymezení veřejně prospěšných staveb návrh a popis veřejně prospěšných staveb

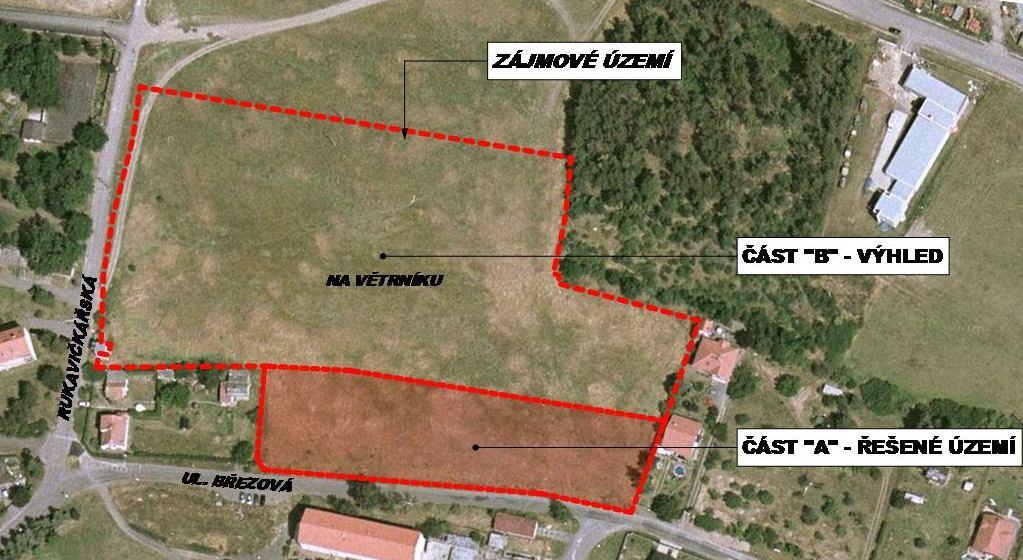

3 2 1. Úvodní údaje 2. Vymezení řešeného území, širší vztahy stavba: místo stavby: druh stavby: městský úřad: stavební úřad: kraj: investor: Lokalita Z15, Z16 a Z17 Parcelace, komunikace, inženýrské sítě a 6RD Dobříš ul. Březová p.p.č.: 1400/67 orná půda 1400/68 orná půda 1400/69 orná půda 1400/70 orná půda 1400/71 orná půda 1400/72 orná půda 1400/73 orná půda 1400/11 orná půda 1400/60 orná půda 1400/16 orná půda k.ú. Dobříš novostavba Dobříš Dobříš Středočeský Městský úřad Dobříš Odbor výstavby, úřad územního plánování Mírové náměstí Dobříš a) Poloha v obci Řešené území se nachází v severní části města Dobříš, severním směrem od ulice Březová na Větrníku na p.p.č. 1400/67, 1400/68, 1400/69, 1400/70, 1400/71, 1400/72, 1400/73 v k.ú Dobříš. Jedná se o území na okraji města se zástavbou rodinných, bytových a řadových domů v blízkosti areálu původních rukavičkářských závodů. Terén v řešené lokalitě se mírně svažuje směrem k jihu. b) Druhy a parcelní čísla dotčených pozemků podle katastru nemovitostí p.p.č. druh pozemku plocha (m 2 ) vlastník 1400/67 orná půda 848 Beldíková Jaroslava, Březová 834, Dobříš 1400/68 orná půda 870 Beldíková Jaroslava, Březová 834, Dobříš 1400/69 orná půda 834 Beldíková Jaroslava, Březová 834, Dobříš 1400/70 orná půda 840 Beldíková Jaroslava, Březová 834, Dobříš 1400/71 orná půda 758 Beldíková Jaroslava, Březová 834, Dobříš 1400/72 orná půda 320 Mudr. Beldík Zdeněk, Březová 834, Dobříš 1400/73 orná půda 788 Beldíková Jaroslava, Březová 834, Dobříš 1400/11 orná půda 39 Beldíková Jaroslava, Březová 834, Dobříš 1400/60 orná půda 108 Beldíková Jaroslava, Březová 834, Dobříš 1400/16 orná půda Vlasatá Marie, Husova 1492, Dobříš c) Přístup na stavební pozemek po dobu výstavby, popřípadě přístupové trasy Po dobu výstavby bude přístup na stavební pozemky řešen z ul. Březová, vedoucí jižně od řešené lokality. d) Celková výměra dotčeného území generální projektant: datum zpracování: červen 2011 Ing. arch. Miloslav Vorlíček projektový ateliér ul. Husova 296 Příbram VI IČO DIČ CZ ČKA Celková výměra dotčeného území = 2,35 ha Z toho: Část A: Celková výměra řešeného území pro parcelaci, komunikaci, inženýrské sítě a 6RD (I. etapa) je m 2. Část B: Celková výměra území pro budoucí parcelaci, komunikaci, inženýrské sítě a 11RD (II. etapa) je m 2. stupeň PD: územní studie zakázkové číslo: zpracovatelé PD: Ing. arch. Vorlíček, Ing. arch. Kašpar, Ing. arch. Šilhavá, Knížková, Dis.

4 3 3. Požadavky vyplývající z územního plánu a jejich splnění a) Údaje o vydané (schválené) územně plánovací dokumentaci Výchozími podklady pro zpracování územní studie jsou: - Územní plán Dobříše vydaný Zastupitelstvem města Dobříše dne opatřením obecné povahy - Územně analytické podklady ORP Dobříš zpracované v prosinci 2008 b) Údaje o souladu záměru s územně plánovací dokumentací Požadavky vyplývající z územního plánu: Územní plán Dobříše stanovuje pro plochy Z15, Z16 a Z17 funkční využití BI 6 bydlení v rodinných domech městské a příměstské. Charakteristika plochy: Plochy rodinných domů s příměsí nerušících obslužných funkcí místního významu. V tomto typu území je nevhodné bydlení venkovského charakteru s chovatelským a pěstitelským zázemím. Určené využití: Přípustné využití: - bydlení v rodinných domech v klidové obytné zóně s oplocenými zahradami pro individuální rekreaci a možnou doplňkovou pěstební funkcí. - dopravní a veřejná vybavenost, související s obsluhou a kvalitou bydlení vymezeného území - veřejná zeleň, dětské hřiště - hospodářské zázemí (užitkové zahrady, chov hospodářských zvířat) jen výjimečně a v úměrném rozsahu tzn. bez jakýchkoliv negativních vlivů (hlukových, pachových, estetických) na okolí - služby a provozovny (jen doplňkově v rámci objektů bydlení), nesmí přitom narušit trvalé bydlení na sousedních pozemcích nad normativy stanovené zvláštními předpisy Nepřípustné využití: - bytové domy - větší zařízení pro ubytování, stravování, obchod a ostatní služby, u nichž lze předpokládat rušivý vliv na základní obytnou funkci (hlučnost, prašnost, exhalace, nutnost časté dopravní obsluhy, nutnost obsluhy těžkou dopravou) - zařízení sociální péče, lůžková zdravotnická zařízení - zařízení pro výrobu, skladování a velkoobchod - jakákoliv zařízení technické a dopravní vybavenosti, jejichž atrakční okruh a význam přesahuje hranice vymezeného území - zahrádkářské a pěstební plochy a zařízení s provozem hlučné mechanizace nebo vyžadující obsluhu těžkou dopravou Podmínky prostorového uspořádání: - koeficient zastavění plochy: max. 0,4 (nezahrnuje zpevněné plochy) - koeficient nezpevněných ploch: min. 0,5 (min. podíl zeleně) - výška zástavby: 2 nadzemní podlaží + podkroví (resp. ustupující podlaží), max. výška 10,5 m, u zástavby proluk se požaduje doložit uliční pohled se zákresy (sousedních) stávajících objektů Pro obytná území platí, že veškerá nová obytná zástavba bude splňovat hlukové a hygienické standardy. Územní plán stanovuje orientační počet rodinných domů: pro plochu Z16 6 RD, pro plochu Z15 3 RD, pro plochu Z17 5 RD. Územní plán Dobříše vymezuje na pozemku parc. č. 1400/71 veřejně prospěšnou stavbu WT3 trafostanice pro návrhové lokality. Dále územní plán vymezuje veřejně prospěšnou stavbu WD12 cyklostezka v ulici Březová. Část řešeného území se nachází ve vzdálenosti 50 m od okraje lesa. Městský úřad Dobříš, odbor životního prostředí, lesního hospodářství a myslivost na základě hodnot absolutních výškových bonit dřevin stanovil minimální vzdálenost staveb od okraje lesa (tj. od hranice pozemku parc. č. 1413/1) 18 metrů. Údaje o souladu záměru s územně plánovací dokumentací: Záměr splňuje veškeré požadavky územně plánovací dokumentace: - Území je určeno pro výstavbu celkem 17 rodinných domů s oplocenými zahradami pro individuální rekreaci a možnou doplňkovou pěstební funkcí. V rámci územní studie bylo řešené území podrobně posouzeno a byly navrženy úpravy podmínek prostorového uspořádání: - Rodinné domy budou navrženy charakteru rodinné vily v okrajové části města s max. 2 nadzemními + 1 ustupujícím podlažím, max. výška zástavby 10,5 m bude zachována, v lokalitě jsou přípustné pouze ploché střechy. Odůvodnění změn: Okolí řešeného území je charakteristické převážně funkcionalistickou výstavbou z období 2. pol. 20. století. Jedná se např. o původní areál rukavičkářských závodů nebo panelové sídliště ležící jižně od řešené lokality. Navrhované domy podél ul. Březové přímo navazují na pravidelnou zástavbu tvořenou podlažními řadovými domy s plochými střechami při ulici Rukavičkářská. Studie uvažuje volný přechod této zástavby do formy solitérních domů charakteru příměstské vily při zachování tvarosloví okolní zástavby. Uvolněním navrhované regulace by mohlo dojít ke znehodnocení tohoto území (příkladem jsou mnohé suburbání struktury vzniklé po roce 1990). Navrhované změny jsou zcela v souladu s ÚPD.

5 4 - Koeficienty zastavěné plochy a zeleně budou zachovány dle požadavku územního plánu (KZP<0,4; KZ>0,5). - Počet rodinných domů v jednotlivých lokalitách byl upraven dle ověření prostorového uspořádání: pro plochu Z16-10 RD pro plochu Z15-2 RD pro plochu Z17-5 RD. - Navrhovaný záměr taktéž splňuje podmínky vytvoření veřejně prospěšných staveb - na WT3 (trafostanice) a cyklostezka v ul. Březová. - Minimální vzdálenost staveb od okraje lesa (18 m) byla taktéž dodržena a z toho důvodu bylo nutné snížit počet RD v lokalitě Z15 ze 3 RD na 2 RD. Tento prostor v těsné blízkosti lesa byl taktéž částečně využit pro univerzální sportoviště. technická infrastruktura bude vedena ve veřejných prostorech právě pod cyklostezkou, z důvodu vlastnických práv a zamítnutí zásahu stavebních prací do stávající komunikace v ul. Březová, proto bude nutné upravit stávající parcelaci přilehlých pozemků odejmutím pásu šířky 3 m pro vybudování veřejné cyklostezky s chodníkem a zeleným pásem šířka uličního prostoru bude minimálně 10,0 m a komunikace v lokalitě bude řešena jako obousměrná (vzhledem k dodržení této podmínky je nutná změna stávající parcelace pozemků p. č. 1400/70-72) f) Požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa Dotčené parcely jsou dnes vedeny jako druh pozemku orná půda, proto bude nutné žádat o vynětí ze zemědělského půdního fondu. - Orientační umístění staveb je patrné z grafické části PD. c) Základní charakteristika stavby a jejího využívání Účel užívání stavby: Stavba bude užívána k dopravě (komunikace), zásobování území energiemi (elektro NN 0,4kV), vodou (vodovod), likvidaci splaškových vod (splašková kanalizace) a bydlení (rodinné domy). Trvalá nebo dočasná stavba: Jedná se o stavbu trvalou. Novostavba nebo změna dokončené stavby: Jedná se o novostavbu. 4. Návrh etapizace Etapizace výstavby: Dle požadavku MÚ Dobříš na etapizaci výstavby bude lokalita rozdělena do 2 částí: část A(I. etapa) vymezena pozemky parc. č. 1400/67, 1400/68, 1400/69, 1400/70, 1400/71, 1400/72 a 1400/73 (pozemky podél ul. Březová) podrobné zpracování část B (II. etapa) pozemky parc. č.1400/60 a 1400/16 nacházející se nad částí A pouze základní členění území, stanovení regulačních prvků, vymezení dopravní a technické infrastruktury v návaznosti na část A (I. etapa) - dle zadání územní studie není část B podrobně řešena, návrh je pouze doporučením d) Údaje o ochranných pásmech V řešené lokalitě se nachází OP vedení VN do 35 kv a to o velikosti 10 m od krajního vodiče. Přesné vyznačení OP je patrné z grafické části PD. Část řešeného území se nachází ve vzdálenosti 50 m od okraje lesa. Městský úřad Dobříš, odbor životního prostředí, lesní hospodářství a myslivost stanovil minimální vzdálenost staveb 18 m od okraje (hranice pozemku p.p.č. 1413/1). e) Údaje o splnění požadavků dotčených orgánů Zásadní požadavky vznesené ze strany města Dobříš jsou v této dokumentaci zapracovány. Jedná se především o požadavky na řešení dopravní a technické infrastruktury a některé další požadavky vyplývající z jednání Stavební komise rady města Dobříše z a : 5. Urbanistická koncepce včetně regulačních prvků a) Současný způsob užívání dotčeného území, pozemků a staveb na nich Celá řešená lokalita má travnatý povrch a je v současné době nevyužívána. V současné době se na dotčených pozemcích nachází trasa kabelového podzemního vedení NN, která bude zrušena a přeložena do nově navrhované trasy dle grafické části PD. b) Navrhovaná změna využití území V území je navržena zástavba rodinnými domy, doplněna dopravní a technickou infrastrukturou. vybudování cyklostezky sloučené s chodníkem v celkové šířce 2 m s oddělením od komunikace zeleným pruhem šířky 1 m s nízkou zelení

6 5 c) Zásady urbanistického, architektonického a výtvarného řešení návrh způsobu a postupu realizace změny využití území včetně regulačních prvků Základní urbanistická kompozice vychází závazně z požadavků a koncepce schváleného územního plánu města Dobříše. Záměrem urbanistické koncepce řešení daného území je využít lokalitu pro obytnou zástavbu tvořenou individuálními rodinnými domy, to vše doplněno o potřebnou technickou a dopravní infrastrukturu s využitím vybudované infrastruktury území (veřejné osvětlení, kanalizace, vodovod, el. vedení), stávajících majetkoprávních vztahů a minimem potřebných investičních nákladů na infrastrukturu, která bude hrazena z finančních prostředků investorů RD. Dále byl při parcelaci a návrhu plochy vymezené pro RD kladen důraz na ověření prostorového uspořádání, omezení dané ochranným pásmem el. vedení VN a blízkostí lesa. V celkovém konceptu bylo zohledněno umístění řešené lokality na okraji města Dobříše s převažující zástavbou řadových RD a bytových domů. Navrhované RD v řešeném území by měly mít charakter příměstských domů a měřítko nenarušující plynulý přechod mezi městskou zástavbou a okolní převážně zalesněnou krajinou. V centrálním prostoru řešeného území je navržena veřejná zeleň s vodní plochou/retenční nádrží (s možností odvodnění zpevněných ploch navrhovaného území). V návaznosti na centrální prostor bude umístěna nově navrhovaná trafostanice. Zástavba RD je doplněna o veřejný prostor sportoviště v blízkosti lesa v severovýchodní části území. Nově navrhovaná komunikace je řešena jako obytná zóna s pohybem vozidel a chodců v jedné úrovni. Navržená komunikace pro pěší vedoucí kolem sportoviště propojuje obytnou zónu s volně přístupnou krajinou v severní části řešeného území nacházející se pod vedením vysokého napětí VN do 35kV. Jednotlivé rodinné domy jsou navrženy tak, aby umožňovaly co nejlepší využití jednotlivých parcel. Objekty rodinných domů jsou orientovány ve směru východ-západ a sever-jih. Limit řešeného území v části A (I.etapa) je stanoven na 6 RD. V části B (II.etapa) je navržen limit 11 RD. Dopravně bude řešená lokalita v části A obsluhována stávající místní sběrnou komunikací v ul. Březová. Nově navrhovaná zklidněná komunikace D1, která propojuje stávající komunikaci v ul. Březová a část B (řešenou v II. etapě), bude vybudována pouze v rozsahu pozemků části A (I.etapy výstavby). Přesné umístění a řešení nově navrhované komunikace je patrno z grafické části PD. Navržená komunikace umožňuje pohyb vozidel délky 9,0 m (hasiči, odvoz odpadků). Vstupy a vjezdy na jednotlivé pozemky v části A jsou řešeny ze stávající komunikace v ul. Březová nebo nově navrhované komunikace kategorie D1. V části B jsou vstupy a vjezdy na jednotlivé pozemky řešeny taktéž z nově navrhované komunikace obytné zóny a ul. Rukavičkářská. V části A jsou parcely pro 6 RD navrženy o standardních výměrách 672 m m 2, což je zcela v souladu s požadavky a záměrem územního plánu. Obytná lokalita Z15, Z16, Z17 umožňuje výstavbu RD o 2 nadzemních a 1 ustupujícím podlažím, max. výška zástavby 10,5 m. V lokalitě jsou přípustné pouze ploché střechy - to se odvíjí od charakteru řešeného území a okolní zástavby. Ostatní regulativy byly převzaty z ÚP. Umístění RD v části A je vymezeno stavební čárou (nepřekročitelná hranice zástavby) ve vzdálenosti 6,0 m od hranic pozemků (01-06) s ul. Březová a 4,0 m od hranic pozemků (05-06) s nově navrhovanou komunikací. Přesné vymezení ploch pro osazení RD je patrné z grafické části PD. Podmínkou výstavby RD v této lokalitě je zpracování návrhu RD autorizovaným architektem. Realizace změny využití území bude probíhat ve dvou etapách (viz. etapizace výstavby). V části A (I.etapa) bude upravena stávající parcelace pro vytvoření veřejné cyklostezky s chodníkem a zeleným pásem podél ul. Březová a prostoru pro umístění nové trafostanice. Dopravní a technická infrastruktura bude realizována taktéž pouze v rozsahu části A (I.etapy - pro navržených 6 RD). Zbývající území část B (II. etapa) je řešeno pouze jako výhledové s ověřením možného využití pozemků pro bydlení, dopravního a technického napojení dle zadání územní studie. d) Základní údaje o kapacitě Část A (I.etapa): V lokalitě bude vybudováno celkem 6 solitérních rodinných domů o velikosti cca 3+1 až 5+1. Předpokládaná obsazenost RD 4 osoby. Předpokládaná obsazenost území osobami: 6*4 = 24 osob Velikost řešeného území: m 2 Část B (II.etapa): V lokalitě je navrženo celkem 11 solitérních rodinných domů o velikosti cca 3+1 až 5+1. Předpokládaná obsazenost RD 4 osoby. Předpokládaná obsazenost území osobami: 11*4 = 44 osob Velikost řešeného území: m 2 Část B je řešena pouze orientačně dle zadání územní studie. Výsledný návrh bude řešen samostatně. e) Návrh řešení pro užívání území osobami s omezenou schopností pohybu a orientace Veřejné plochy komunikací budou realizovány v souladu s platnou vyhláškou č.398/2009 o obecně technických požadavcích zabezpečující bezbariérové užívání staveb. Podrobné řešení bude součástí dalšího stupně PD. 6. Návrh řešení technické infrastruktury a) Možnosti napojení stavby na veřejnou dopravní a technickou infrastrukturu Území bude napojeno na stávající veřejnou dopravní a technickou infrastrukturu v ul. Březová a Rukavičkářská. Část A: Pro přístup k většině pozemků (01-04) bude využita stávající místní sběrná komunikace v ul. Březová na jižním okraji řešeného území. Dle požadavku odboru dopravy MÚ Dobříš budou k parcelám vybudovány sdružené sjezdy. Pozemky 05 a 06 mají navrženy sjezdy na nově navrhovanou komunikaci funkční skupiny D1 (obousměrná komunikace v obytné zóně v místě s dvoukruhovým dopravním prostorem dle ČSN ). Nově navrhovaná komunikace vedoucí ve směru sever-jih bude napojena na stávající místní sběrnou komunikaci III.tř. ul. Březová mezi parcelami 05 a 06. Přesné rozmístění sjezdů dle grafické části PD. Doprava v klidu bude řešena na pozemcích jednotlivých RD, kde budou vybudována 2 parkovací stání. Při ulici Březová bude vždy jedno stání provedeno jako volné (neoplocené) pro přímý nájezd z MO komunikace viz grafická část. Na nově navržené komunikaci D1 jsou navržena 2 parkovací stání pro návštěvníky (RD 04 a 05). Vodovod bude napojen stejně jako splašková kanalizace na stávající trasy v prostoru komunikace ul. Březová jihovýchodně od řešeného území. Vodovodní potrubí a potrubí splaškové kanalizace bude ukončeno v nově navrhované komunikaci u severního okraje části A, kde bude připraveno pro budoucí napojení části B. Přípojky

7 6 vodovodu k jednotlivým RD budou ukončeny těsně za hranící pozemku ve vodoměrných šachtách. Přípojky splaškové kanalizace budou ukončeny taktéž v šachtách na pozemcích RD. Elektrorozvody NN 0,4kV budou napojeny na nově navrhovanou trafostanici, která bude zbudována při severním okraji řešeného území v těsné blízkosti parcely 05. Nově navrhovaná TS bude napojena přeloženým podzemním el. vedením VN ze stávající TS nacházející se západně od řešené lokality. Přesné umístění TS je patrné z grafické části PD. Přípojky el. vedení NN budou ukončeny v elektroměrovém pilířku na hranicích jednotlivých pozemků. V ul. Březová se nachází stávající veřejné osvětlení. Dešťové vody z nově navrhované komunikace budou odváděny na stávající komunikaci v ul. Březová a zde budou likvidovány stávajícím způsobem. Dešťové vody ze zpevněných ploch cyklostezky budou likvidovány vsakem v zeleném pásu podél ul. Březová. Dešťové vody z RD a zpevněných ploch u RD budou likvidovány na jednotlivých pozemcích. Část B: Pro přístup k pozemkům bude využita nově navrhovaná komunikace kategorie D1 a stávající komunikace v ul. Rukavičkářská. Doprava v klidu je zde řešena rozmístěním parkovacích stání podél nově navrhované komunikace. Páteřní rozvody vodovodu a splaškové kanalizace budou napojeny na potrubí části A u jižního okraje části B a budou vedeny v nově navrhované komunikaci. Přípojky k nově navrhovaným RD budou ukončeny v šachtách na pozemcích jednotlivých RD. Elektrorozvody NN 0,4kV budou napojeny na nově navrhovanou trafostanici v části A. Přípojky el. vedení NN budou ukončeny v elektroměrových pilířcích na hranicích jednotlivých parcel. Nově navrhované veřejné osvětlení bude napojeno na stávající rozvody VO města Dobříš. Dešťové vody budou likvidovány vsakováním v prostoru veřejné zeleně s retenční nádrží. Dešťové vody z RD a zpevněných ploch u RD budou likvidovány na jednotlivých pozemcích. b) Celková bilance nároků všech druhů energií Část A: Potřeba elektrické energie: instalovaný příkon Celková spotřeba vody: Odhad množství splaškových vod: Pi = 6*15 = 90 kw Q24 = 24*120 = 2880 l/den Qroční = 1050 m 3 /rok Q24 = 6RD*4 osoby*120 l/os/den = 2880 l/den = 0,033 l/s Qroční = 1070 m 3 /rok instalovaný příkon Celková spotřeba vody: Odhad množství splaškových vod: Pi = 11*15 = 165 kw Q24 = 44*120 = 5280 l/den Qroční = 1927 m 3 /rok Q24 = 11RD*4 osoby*120 l/os/den = 5280 l/den = 0,061 l/s Qroční = 1927 m 3 /rok Celkové množství srážkových vod z veřejných ploch: Q = 0,179 ha*130 l/s*0,9 = 20,94 l/s 7. Vymezení veřejně prospěšných staveb Návrh a popis veřejně prospěšných staveb V řešeném území jsou nově navrženy veřejně prospěšné stavby: Cyklostezka Podél stávající sběrné komunikace III.tř. bude zbudována cyklostezka oddělena od komunikace zeleným pásem šířky 1m s nízkou zelení. Po dohodě s městským úřadem a z důvodu nízké frekvence pohybu cyklistů je zde navržena cyklostezka šířky 2,0 m sloužící zároveň jako chodník. Trafostanice Pro připojení nově navrhovaných RD bude zbudována nová TS o kapacitě do 52 kv při severním okraji řešeného území v těsné blízkosti parcely 05. Sportoviště Na severovýchodním okraji části B řešené lokality je uvažováno univerzální veřejně přístupné sportoviště. Pozn.: Část B je dle zadání územní studie zpracována pouze okrajově a její podrobný návrh bude řešen samostatně. Celkové množství srážkových vod z veřejných ploch: Q = 0,056ha*130 l/s*0,9 = 6,55 l/s Část B: Potřeba elektrické energie:
