1 Bellima Lis na válcové balíky

2 Bellima Úspěch je tak snadný Uzavřená lisovací komora: menší ztráty odrolem a nižší prašnost Nekonečně obíhající příčkový řetězový dopravník: - přesvědčí při sklizni senáže, sena i slámy - balík se nezastaví - pevné balíky stálého tvaru - vysoká hmotnost balíků Malý požadovaný příkon Malá vlastní hmotnost Jednoduchá konstrukce: snadná údržba, dlouhá životnost Malý počet krátkých hnacích řetězů 2 Bellima 04/18

3 Bellima: Můžete se spolehnout. Robustní lis s pevnou lisovací komorou na tvrdě slisované balíky senáže, sena a slámy a to vše při minimálním příkonu a snadné údržbě. Sběrací ústrojí 4 Příčkový dopravník 8 Vázání dvěma motouzy 14 Vázání do sítě 16 Technická data 19 Bellima 04/18 3

4 Sběrací ústrojí Nic nezůstane ležet Čistý sběr Přesné nastavení pracovní výšky Kontinuální tok píce Klidnější chod Robustní konstrukce Sběrací ústrojí pro lis Bellima F 125: Sběrací ústrojí lisu Bellima F 125 má záběr mm podle DIN 11220, lze jej ovládat hydraulicky a zajistit v požadované výšce. Krátká cesta od sběrače do lisovací komory napomáhá optimálnímu sběru a zajišťuje kontinuální tok píce. 4 VarioPack Bellima 10/04 04/18

5 Kompaktní konstrukce krátká cesta Sběrací ústrojí lisu na válcové balíky KRONE Bellima má kompaktní konstrukci. Díky malému průměru a poloze těsně u lisovací komory pracuje tento sběrač velice efektivně se čtyřmi řadami prstů a nastavitelnou přidržovací clonou. Do lisovací komory se plynule dostává i krátká a mokrá píce výkon je vyšší a balíky jsou stejnoměrné. Pracovní výšku lze nastavit přemístěním kolíku. Výškově nastavitelná opěrná kola umožňují dobré kopírování terénu Nerušená práce Aby posbíraná píce postupovala do lisovací komory plynule i v případě objemných a nepravidelných řádků, má Bellima F 125 nastavitelný přidržovací válec. 2. Omezení pracovní polohy Pro práci bez opěrných kol lze pracovní polohu sběrače pohodlně omezit zasunutím kolíku do příslušného otvoru v přední části stroje Nic nezůstane ležet Sběrací ústrojí má čtyři řady prstů vzdálených od sebe 68 mm, takže čistě sbírá i krátkou píci. 4. Ocel nebo vzduch Opěrná kola s plynule nastavitelnou výškou zajišťují perfektní kopírování a čistý sběr píce. Vzduchem huštěné pneumatiky zajišťují velmi klidný chod sběracího ústrojí. 3 4 Bellima 04/18 5

6 Sběrací ústrojí s kasačem Standard pro lis Bellima F 130 Pracovní záběr mm: ideální pro vydatnější řádky S kasačem: kontinuální tok materiálu Boční podávací šneky: optimální podávání píce Volitelná kopírovací kola s pneumatikami: klidný chod Ideální pro vydatné řádky Lisování v zatáčkách, rozích, na svazích a širokých řádků vyžaduje širší sběrací ústrojí s podávacím zařízením. Velký pra- covní záběr mm podle normy DIN nabízí právě lis Bellima 130. S ní máte jistotu perfektního sběru. 6 VarioPack Bellima 10/04 04/18

7 Lepší sběr vyšší výkonnost K základnímu vybavení stroje Bellima F130 patří extra široké, sběrací ústrojí s kasačem. Malá vzdálenost prstů, kasače a startovacího válce v lisovací komoře umožňuje kontinuální tok materiálu i při krátké píci. Kasač zvyšuje hltnost a činí lis ještě efektivnějším. Aktivně s kasačem Kasač navazuje na sběrací ústrojí, aktivuje tok píce mezi sběračem a startovacím válcem v lisovací komoře. Vše pracuje pro rovnoměrné plnění lisovací komory. Čistá sklizeň Nastavení pracovní polohy se provádí plynule prostřednictvím opěrných kol. Při hlubokých kolejích a extrémních nerovnostech lze pracovní polohu omezit čepem v bočních kolejničkách s otvory. Jednoduché Sériově dodávanou přítlačnou clonu lze výškově nastavit pomocí řetězu. Při správném nastavení lze výborně sbírat i velmi krátkou píci. Podávací šneky Po stranách posbíranou píci podávají směrem ke středu a zajišťují nerušený tok sklízeného materiálu od širšího sběracího ústrojí do lisovací komory. Bellima 04/18 7

8 Příčkový řetězový dopravník Spolehlivé lisování Konstantní průměr balíků 1,20 m Bezpečný pohon balíků, žádné prokluzy, minimální ztráty odrolem Malý požadovaný příkon Jednoduchá konstrukce, pouze jeden hnací řetěz Lepší rotace Uzavřená lisovací komora s nekonečným obíhajícím příčkovým řetězovým dopravníkem je základem stroje Bellima. V lisovací komoře se navíjejí z posbírané píce vrstvu po vrstvě pevné a tvarově stabilní balíky. Díky dobrým unášecím vlastnostem začne dopravená píce do komory dříve rotovat. Balík se tvaruje rychleji. Jádro balíku je pevnější. Balík má vyšší hustotu a tedy větší hmotnost to je ideální pro získání kvalitní senáže a úsporu nákladů na přepravu. 8 VarioPack Bellima 10/04 04/18

9 Osvědčené na celém světě Koncepce s příčkovým řetězovým dopravníkem se při sklizni senáže, sena i slámy výborně osvědčila na celém světě. Nekonečně obíhající příčkový řetězový dopravník tvaruje balíky při maximálním stlačení. Praktický systém KRONE pracuje bez prokluzu balíku v komoře i při krátké a suché píci. Kromě toho jsou ztráty odrolem minimální a v neposlední řadě je nízký i příkon. Jednoduchý a dobrý Není co skrývat. Žádné zbytečné hnací řetězy a řetězová kola! Lákavě jednoduchá a přehledná konstrukce prodlužuje životnost a usnadňuje údržbu. Je to držák Příčkový řetězový dopravník se výborně osvědčil v nejrůznějších podmínkách na celém světě. Plné příčky kruhového průřezu a řetězy nejlépe odolávají nejvyššímu zatížení. Perfektní řešení Pouze jeden robustní hnací řetěz pro příčkový dopravník. Nižší příkon a ještě vyšší spolehlivost stroje Bellima. Bellima 04/18 9

10 Řetězový příčkový dopravník od KRONE Praktický systém pro slámu, seno i senáž Lisy na válcové balíky mají všestranné použití na celém světě, a proto musí vyhovovat nejrůznějším podmínkám sklizně slámy, sena a zavadlé senáže. Problematika je známá. Sláma a seno jsou v suchém stavu často lámavé. U zavadlé píce kolísá vlhkost až po těžkou mokrou senáž. Při vysokém obsahu cukru je zde navíc lepivost. Příčkový řetězový dopravník KRONE pracuje za všech těchto podmínek spolehlivě a splňuje požadavky praxe. S příčkovým řetězovým dopravníkem máte jistotu. Protože příčkový řetězový dopravník šetří píci a díky zubovému efektu mezi příčkami otáčí v komoře bezpečně balík i při maximálním stlačení. 10 Bellima 04/18

11 Senáž Seno Sláma 11 Bellima 04/18

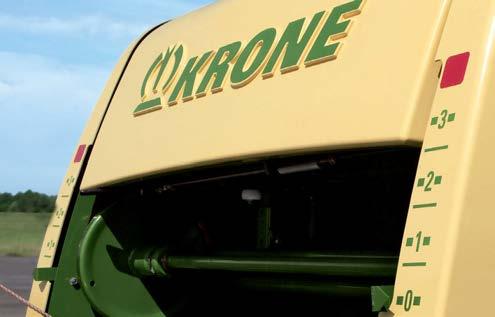

12 Bellima promyšleno do detailu U stroje Bellima kupujete zkušenost a kompetenci v konstrukci lisů za několik desetiletí, neboť KRONE přesně zná požadavky praxe. Lisy na válcové balíky KRONE pracují na celém světě a maximálně se osvědčily při nasazení v nejrůznějších sklizňových podmínkách. Vedle vysokého stupně slisování jsou stroje KRONE nanejvýš robustní, mají přehlednou konstrukci, nabízejí perfektní výbavu a vyznačují se vysokou spolehlivostí. Bezpečný start balíku Startovací válec osazený lištami zajišťuje rychlý začátek tvorby balíku, optimalizuje lisovací proces a odlehčuje zadní čelo ideální při těžkých balících senáže. Ukazatel lisovacího tlaku na obou stranách Ukazatel lisovacího tlaku na obou stranách ukazuje průběžně naplnění lisovací komory vlevo i vpravo a dává pokyny pro vyrovnávací způsob jízdy. Výsledkem jsou rovnoměrně zhutněné a tvarově přesné balíky. Nejlepší informace Při dosažení požadovaného lisovacího tlaku upozorní řidiče zvuková a světelná signalizace, že je balík hotový. Okamžitě může začít ovíjení motouzem. 12 Bellima 04/18

13 Automatické napínání Napínací zařízení pro příčkový řetězový dopravník pracuje automaticky. Pružiny zajišťují správné napětí řetězů, zvyšují životnost a spolehlivost. Plný výkon Hlavní převodovka (540 ot/min) je umístěna uprostřed. Oboustranný pohon přenáší sílu na krátkou vzdálenost a nabízí příkladné rozložení výkonu na sběrač a příčkový řetězový dopravník. Jistota Otevírání a zavírání zádi probíhá pomocí jednočinných hydraulických válců. Mechanické zajištění zadního čela odlehčuje hydrauliku a poskytuje jistotu uzavření lisovací komory. Více balíků za hodinu KRONE MiniStop doplňkový vyhazovač balíků a záchytný žlab v jednom jako volitelná výbava! Zatímco se zadní čelo po vyhození balíku ještě zavírá, může už lis pracovat dále. Zvládnete tak až o šest balíků za hodinu více. Bellima 04/18 13

14 Vázání dvěma motouzy Dvakrát tak rychle Rychlé vázání: dva motouzy současně Stabilní balíky: motouz začíná a končí uprostřed balíku Nastavitelná vzdálenost motouzů Jednoduchá obsluha Jednoduchá konstrukce spolehlivá práce Stupňová řemenice násobí počet ovinutí motouzem. Dva prameny motouzu jsou vedené přes unášeč od středu k okrajům komory a zpět. Po ukončení se motouz na středu balíku ustřihne. V nejjednodušší variantě se vázání spouští lankem, jinak také elektricky nebo hydraulicky. 14 Bellima 04/18

15 Nejlepší tvar Ve srovnání s vázáním jedním motouzem jsou při použití dvou motouzů menší prostoje, vyrobíte více balíků za hodinu, ušetříte palivo, mzdy a ještě zvládnete větší plochu. Při vázání dvěma motouzy od KRONE nejsou konce motouzu na hraně balíku, ale uprostřed. Balík si tak i při opakované manipulaci zachová perfektní tvar. Elektricky Jedno stisknutí tlačítka a elektrický startér vázání dvěma motouzy už pracuje. Kladky poháněné elektrickým startérem spolehlivě zavádějí motouz do lisovací komory. Hydraulicky Hydraulický startér je komfortnější varianta. Pomocí hydraulického spouštěcího zařízení lze přímo z traktoru startovat jak ovíjení motouzem, tak i kombinované zařízení pro ovíjení motouzem nebo sítí. Zásoba pro mnoho balíků Ve skříni je místo pro uložení až šesti rolí motouzu. Zakládání je snadné a rychlé. Stabilitu rolí zajišťuje držák. Bellima 04/18 15

16 Vázání do sítě Perfektní ovinutí vynikající tvar Krátké ovinovací časy více balíků za hodinu Rychlé a snadné rozbalování balíků ve stáji Bezpečný začátek ovíjení krátká dráha Perfektní Ovíjecí zařízení je umístěno vpředu v zorném poli řidiče a je dimenzováno na role sítě délky 2600 a 3600 m. Kromě toho je ve skříni ještě dostatek místa na rezervní roli. Jednoduché vkládání Při vkládání vázacího materiálu můžete pohodlně stát před strojem. Role sítě se nasune na vyklopený hřídel. Potom se síť zavede do ovíjecího zařízení. 16 Bellima 04/18

17 Méně nafty na balík Ovíjecí zařízení přesvědčí svojí konstrukcí i funkcí. Výhodou vázání do sítě oproti vázání motouzem jsou kratší vázací časy a tedy více balíků za hodinu. Získáte čas na jiné věci a spotřebujete méně nafty na balík. Při vázání do sítě KRONE excellent je možné na stroji použít role o délce až m. Hydraulicky Zařízení pro vázání do sítě i motouzem se spouští pomocí ovládacího ventilu v traktoru. Napnutí Nastavitelná brzda sítě zajišťuje příkladné ovíjení v celé šířce. Balíky dobře drží tvar a ani po opakované manipulaci se nerozpadnou. V celé šířce Sít (1) je vedena v celé šířce na gumový válec (2) a jeho přítlačnou kladku (3). Při spuštění ovíjení dopravuje gumový válec síť do prostoru rotujícího balíku. Více nebo méně sítě Počet ovinutí je možné nastavit pomocí závitu na hřídeli třecího kola. Čím více je závit vyšroubovaný, tím déle zůstává pružinový závěr na závitu. Síť se ustřihne až v okamžiku, kdy se pružinový závěr sklopí dolů. Bellima 04/18 17

18 Vždy akorát Nastavení výšky oje pomocí rastrových segmentů je snadné a rychlé. Díky otočené oji je možná jízda jak s horním, tak i se spodním zavěšením. Jednoduché V základní výbavě je pro ovládání lisu Bellima dostatečná jedna jednočinná hydraulická přípojka. Přepínací ventil slouží k ovládání sběrače nebo zádi. 18 Bellima 04/18

19 Technické údaje Lis na válcové balíky Bellima Bellima F 125 Bellima F 130 Průměr balíku cca m 1,2 1,2 Šířka balíku cca m 1,2 1,2 Délka cca mm Šířka cca mm Výška cca mm Pracovní záběr sběrače podle DIN cca mm Rozchod kol cca mm Pneumatiky 10.0/ PR 11.5/ PR 11.5/ PR 15.0/ PR 19.0/ PR Hmotnost cca kg Příkon cca kw / PS 25 / / 34 Potřebné hydraulické přípojky 1 x EW* 1 x EW* * jednočinný hydraulický okruh Všechny obrázky, rozměry a hmotnosti nemusí nutně odpovídat sériové výbavě a jsou nezávazné. Vázací sítě KRONE excellent: Co sváží vázací sítě KRONE excellent, to drží. Díky enormně vysoké pevnosti a vynikající roztažnosti sítě je píce chráněna před povětrnostními vlivy nejlepším možným způsobem. Vázací motouz pro lisy na válcové balíky: Také pro lisy na válcové balíky vázané motouzem nabízí KRONE pevný a vysoce kvalitní motouz excellent Round Baler Twine. Bellima 04/18 19

20 Maschinenfabrik Bernard Krone Perfektní v každém detailu Inovativní, kompetentní a být zákazníkovi nablízku jsou základní kritéria, která zobrazují filosofii podnikání rodinné firmy KRONE. Specialista na pícninářskou sklizňovou techniku vyrábí nejen žací stroje, rotorové obraceče a shrnovače, senážní vozy, lisy na válcové balíky, lisy na hranolové balíky, ale i samojízdné žací mačkače BiG M a sklízecí řezačky BiG X. Kvalita, made in Spelle, od roku Váš obchodní partner KRONE Maschinenfabrik Bernard KRONE GmbH & Co. KG CZ Bellima 04/18 Heinrich-Krone-Straße 10 D Spelle Telefon: +49 (0) Telefax: +49 (0) info.ldm@krone.de
