Monitorovací jednotky IPLOG-DELTA Porty Použití IPLOG-DELTA-1 1/20

Transkript

1 Vzdálený sběr dat přes LAN Měření teploty, vlhkosti a dalších veličin Ovládání klimatizace a topení Přístupové / automatizační systémy Ovládání 32 IP kamer pomocí HTTP 32x IP Watchdog pro monitorování IP zařízení Event management pro nastavení automatických akcí Podpora SNMPv1/v2/v3, SMTP, SNTP Pracovní teplota od 40 C do +70 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ VDC/10-30VAC nebo přes PoE VDC/10-30VAC nebo přes PoE VDC/10-30VAC nebo přes PoE MIOS PŘÍSLUŠENSTVÍ KÓD POZNÁMKA IPSEN-T Teplotní čidlo IPSEN-TH Čidlo teploty / vlhkosti IPSEN-H2O Čidlo zaplavení IPSEN-W MIOS / Wiegand převodník pro čtečky ACS IPSEN-D Digitální IO modul, 6x vstup / 6x výstup IPSEN-D Digitální IO modul, 16x vstup / 8x výstup Držák DIN35-LOCK pro připevnění na DIN35 je součástí balení. Porty -2* -1-3 *s DIN35-LOCK-V3 OBJEDNACÍ NÁZEV LAN GSM/GPRS DI (NC/NO, TTL) RELÉ VÝSTUP RS485/RS232 VÝSTUP 5V/300mA / / /2 1 Použití -1 Digitální I/O moduly IPSEN-D... Čidla teploty / vlhkosti IPSEN-T1 IPSEN-TH1 2x programovatelné relé Chlazení El. zámky Vzdálený server DI DO C C % SNMP RS485 MIOS BUS HTTP AI AO Wiegand H 2 O SMTP Analogové I/O moduly IPSEN-A-IO8 Převodník Wiegand IPSEN-W1 Čidlo zaplavení IPSEN-H2O 4x DI / vyvážený vstup PIR Dveřní kontakty 1/20

2 Popis portů -1 NAPÁJENÍ 10-30VAC, 10-60VDC SUPPLY 10-30VAC 10-60VDC A+ B- +5V PWR N.O. ST OUT 1 OUT 2 COM Tx Rx N.O. N.C. COM OUT1 N.C. OUT2 IN1 IN1 IN2 IN2 IN3 IN3 IN4 IN4 RS485 MIOS BUS max. 57,6 kbps Přepěťová ochrana 30A (8/20us) LAN PORT 10/100Mbps Přepěťová ochrana 30A (8/20us) RELÉ OUT 62,5VA (30W) / 1A / 60V (odporová zátěž) proudová ochrana (polytron) DIGITÁLNÍ VSTUPY aktivace sepnutím na nebo úrovní TTL log. 0 0V-0,8V log. 1 2V-5V nebo VYVÁŽENÉ SMYČKY s až 8 stavy přepěťová ochrana 30A (8/20us) Rozměry -1 2/20

3 Použití -2 Digitální I/O moduly IPSEN-D... Čidla teploty / vlhkosti IPSEN-T1 IPSEN-TH1 Chlazení El.zámek Osvětlení Vodní čerpadlo 4x programovatelné relé DI DO C C % SNMP AI AO Wiegand H 2 O RS485 MIOS BUS HTTP SMTP Analogové I/O moduly IPSEN-A-IO8 Převodník Wiegand IPSEN-W1 Čidlo zaplavení IPSEN-H2O 4x DI / vyvážený vstup PIR Dveřní kontakty RS485 Použití -3 Digitální I/O moduly IPSEN-D... Čidla teploty / vlhkosti IPSEN-T1 IPSEN-TH1 Chlazení El.zámek Osvětlení Vodní čerpadlo 4x programovatelné relé DI DO C C % SNMP AI AO Wiegand H 2 O RS485 MIOS BUS HTTP SMTP Analogové I/O moduly IPSEN-A-IO8 Převodník Wiegand IPSEN-W1 Čidlo zaplavení IPSEN-H2O 4x DI / vyvážený vstup PIR Dveřní kontakty RS232/1 RS232/2 3/20

4 Popis portů -2 RS485 MIOS BUS max. 57,6 kbps Přepěťová ochrana 30A (8/20us) BUS2 Rx/Tx ST A+ B- +5V RELÉ OUT 62,5VA (30W) / 1A / 60V odporová zátěž) proudová ochrana (polytron) OUT 3 OUT 4 IN3 IN4 OUT 3 OUT 4 N.C. COM N.O. N.C. COM N.O. DIGITÁLNÍ VSTUPY aktivace sepnutím na nebo úrovní TTL log. 0 0V-0.8V log. 1 2V-5V nebo VYVÁŽENÉ SMYČKY s až 8 stavy NAPÁJENÍ 10-30VAC, 10-60VDC BUS1 SUPPLY Rx/Tx 10-30VAC PWR 10-60VDC A+ B- +5V OUT 1 IN1 LAN OUT 2 IN2 N.O. OUT 1 OUT 2 COM N.O. N.C. COM N.C. IN1 IN2 IN3 IN4 Přepěťová ochrana 30A (8/20us) RS485 max kbps Přepěťová ochrana 30A (8/20us) LAN PORT 10/100Mbps Přepěťová ochrana 30A (8/20us) RELÉ OUT 62,5VA (30W) / 1A / 60V (odporová zátěž) proudová ochrana (polytron) Rozměry -2 4/20

5 Popis portů -3 RS232 Přepěťová ochrana 30A (8/20us) NAPÁJENÍ 10-30VAC, 10-60VDC ST PWR BUS1 Rx BUS1 SUPPLY Tx 10-30VAC 10-60VDC IN3 IN1 A+ IN4 IN2 B- OUT 2 OUT 1 +5V BUS3 Rx/Tx BUS2 Rx/Tx Tx Rx LAN BUS2 BUS3 CTS RTS N.O. Tx OUT 1 OUT 2 COM Rx N.O. N.C. CTS RTS COM N.C. IN1 IN2 IN3 IN4 DIGITÁLNÍ VSTUPY aktivace sepnutím na nebo úrovní TTL log. 0 0V-0,8V log. 1 2V-5V nebo VYVÁŽENÉ SMYČKY s až 8 stavy Přepěťová ochrana 30A (8/20us) RS485 MIOS BUS max. 57,6 kbps Přepěťová ochrana 30A (8/20us) Rozměry -3 LAN PORT 10/100Mbps Přepěťová ochrana 30A (8/20us) RELÉ OUT 62,5VA (30W) / 1A / 60V (odporová zátěž) proudová ochrana (polytron) -2-GSM Vzdálený sběr dat přes LAN a GSM Pracovní teplota od 40 C do +70 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ -2-GSM VDC/10-30VAC 5/20

6 Technická specifikace Parametr Hodnota Jednotka Poznámka Management Lokální / vzdálený aplikace SIMULand / Win XP a 64 bit LAN Počet 1 Podporované formáty Konektory FE UTP: 10BaseT, 100BaseTx Porty RJ45 Přepěťová ochrana 30 A 8/20us RS485 MIOS BUS / RS232 DELTA-1 Počet 1 / 0 DELTA-2 Počet 2 / 0 DELTA-3 Počet 1 / 2 Rychlost Max. 57,6 kbps na vyžádání 115,2 kbps Přepěťová ochrana 30 A 8/20us Digitální / vyvážené vstupy Počet 4 Digitální mód Analogový (alarm) mód NC / NO Vstupy nastavené do analogového (alarm) módu mohou rozlišovat tyto stavy: Sabotáž (zkrat) Nízký odpor Klidový stav Vysoký odpor Alarm Porucha Masking Sabotáž (rozepnuto) Relé výstupy NOC DELTA-1 Počet 2 DELTA-2 Počet 4 DELTA-3 Počet 2 Přepěťová ochrana 30 A 8/20us Max. zatížení 62,5VA / 30W / 1A / 60V odporová zátěž Napájení / VDC/AC PoE IEEE802.3af/at Výkon Max. 5 VA Přepěťová ochrana 30 A 8/20us Prostředí Pracovní teplota C teplota prostředí Skladovací teplota C Vlhkost max. 95% nekondenzující Mechanické Rozměry š / v / d viz nákresy Parametry Hmotnost 0,26 / 0,38 / 0,38 kg DELTA 1 / 2 / 3 Certifikace Standard CE TÜV SÜD Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. 6/20

7 Blokové schéma Zařízení IPLOG jsou monitorovací jednotky pro Ethernet s různými porty a širokou sadou nástrojů pro Event management. IPLOG jednotky jsou plně kompatibilní s LAN-RING systémem managed switchů. Jednou z hlavních výhod těchto systémů je možnost integrace CCTV, I&HAS, ACS a dalších systémů do jednoho celku, což vede ke snížení nákladů a významným synergickým efektům. PIR Digitální vstupy Vyvážené smyčky IPLOG MIOS RS485 sběrnice T/RH čidla IO moduly Detekce zaplavení vodou Relé výstupy Wiegand čtečky Wiegand čtečky Detekce zaplavení vodou LAN HTTP příkazy TCP eventy IP Watchdogy MIOS LAN-RING SWITCH SNMP Vyvážené smyčky Digitální vstupy Integrační software PIR IO moduly T/RH čidla MIOS RS485 sběrnice LAN RING Relé výstupy 7/20

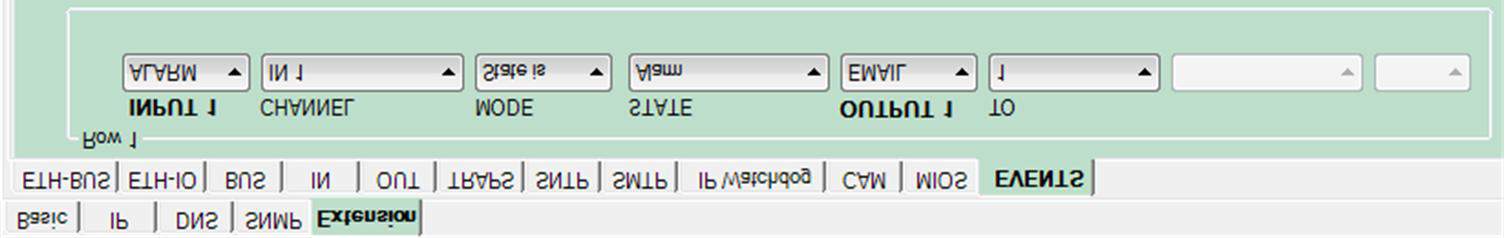

8 Event Management Hlavním smyslem Event managementu je využití synergických efektů nastavení, zvyšujících užitnou hodnotu systému jako celku. Kamera se tak již pasivně nedívá na přednastavenou pozici, zatímco čidlo mimo záběr detekuje pohyb, požár, otevření dveří,ale automaticky se otočí směrem k problematickému místu. Rozepnutí dveřního kontaktu nebo změna stavu PIR čidla, (pohyb, sabotáž, antimasking, porucha...) aktivuje odeslání HTTP/CGI příkazu do kamery k otočení na nastavený PRESET, spustí PATTERN apod. Synchronně odeslaný trap do VMS softwaru informuje obsluhu. IP Watchdogy automaticky monitorují dostupnost IP zařízení ARP dotazy. Pokud zařízení neodpovídá, IPLOG může automaticky odeslat SNMP trap, sepnout nebo rozepnout lokální/vzdálený výstup, odeslat , odeslat HTTP/CGI příkaz atd. Pokud připojená čidla naměří teplotu, vlhkost, hladinu kapaliny mimo požadované rozmezí, Event management poté automaticky vykoná nastavené akce jako např. zapnutí/vypnutí topení, větrání, klimatizace, odešle SNMP trapy zprávy o zjištěných problémech atd. IPLOG systém podporuje připojení čteček pro kontrolu vstupu včetně vlastního kalendáře a databáze. Může tak povolit / zakázat vstup, zapnout osvětlení ve vstupním prostoru a otočením kamery na vstupní dveře nahrát vstupující osobu. LOST VIDEO Dostupné vstupy a výstupy Unikátní sada nástrojů v menu EXTENSION jednotek IPLOG umožňuje nastavit celou řadu automatických akcí nezávislých na externím software. Pro jejich nastavení je k dispozici celá řada vstupů a výstupů, jejichž množství a typy postupně rozšiřujeme dle požadavků našich zákazníků. RS485 MIOS BUS ETHERNET eventy TCP eventy z IP kamer SNMP Digitální vstupy Vyvážené alarmové smyčky Advanced IP Watchdogy Stavy optických kruhů a další interní proměnné Analogové vstupy 0-10V, 4-20mA* MODBUS* EVENT MANAGEMENT * RS485 MIOS BUS ETHERNET eventy SNMP SMS* Digitální / relé výstupy Přehrání audio hlášky PoE restart HTTP příkazy pro ovládání kamer Analogové výstupy 0-10V, 4-20mA* MODBUS* * plánujeme dokončit během roku 2014 Přesné informace o podpoře jednotlivých typů vstupů a výstupů naleznete na 8/20

9 HTTP příkazy pro ovládání kamer IPLOG jednotky podporují ovládání až 32 kamer HTTP příkazy. Pro ovládání používají metody HTTP GET a PUT a jsou schopny odeslat příkaz o délce až 128B. Výhodou tohoto hardwarového řešení je vysoká rychlost reakce v řádu ms v porovnání se stovkami ms při ovládání kamer ze serverů. Tyto 2 možnosti ovládání kamer se ale nijak nevylučují a lze je používat najednou. Nastavení je velmi jednoduché a skládá se ze 3 kroků: 1. V menu Extension/CAM/Basic 2. Do menu Extension/CAM/User commands nakopírujte nastavte IP adresu a přihlašovací požadované HTTP příkazy. U PRESET příkazů AXIS, je údaje ovládané kamery. tento krok možné vynechat. Jsou uloženy přímo v paměti našich zařízení. 3. V menu Extension/CAM/Basic nastavte požadovanou akci. Pokud je IN2 ve stavu Alarm, je na CAMERA 3 odeslán HTTP GET příkaz č. 4. Pokud IP Watchodg č. 3 detekuje odpojení IP zařízení, je na CAMERA 4 odeslán HTTP GET příkaz č. 6. Pokud dojde k rozpojení digitálního vstupu IN1, je na CAMERA 16 odeslán HTTP PUT příkaz č. 8. Typické příklady využití: Kamera se automaticky otáčí ke dveřím v případě rozpojení dveřního kontaktu, detekce pohybu PIR čidlem apod. V případě krádeže kamery, routeru se druhá kamera automaticky natočí na preset nebo spustí pattern tak, aby došlo k zachycení pachatele. Switch / IPLOG automaticky přepíná režim DEN/NOC kamery v závislosti na externím senzoru osvětlení. Relé výstup termokamery detekuje pohyb. Event management switche / IPLOG automaticky natáčí otočnou kameru do zorného pole termokamery. 9/20

10 Současné firmware LAN-RING switchů, minilan převodníků sériových linek a IPLOG jednotek podporují odesílání ů přes SMTP server. y je možné odesílat dvěma způsoby. A) Při generování každého povoleného trapu dojde k odeslání u na jednu adresu označenou jako Logger. Zpráva obsahuje čas, OID trapu, hodnotu a index. Tato funkce se označuje jako SMTP Logger. Lze ji využít například pro logování SNMP trapů ve formě ů. Ty obvykle nejsou na rozdíl od SNMP portů blokovány firewalem. Příklad odeslání OID Nastavení serveru Aktivace Loggeru B) Odeslání u lze nastavit i jako automatickou akci pro libovolný vstup v menu EVENTS. lze odeslat na až 5 adres. Odeslání každé informace se nastavuje samostatně pro každou adresu. Každá osoba tak dostává pouze y, které ji patří, a není zatěžována zbytečnými informacemi. Předmět je generován ve tvaru "IP adresa typ zařízení popisek". Tělo se u generuje fw ve tvaru například "datum čas Digital input IN1 closed. Příklad odeslání u při aktivaci IN1 Nastavení adres Příklad odeslání u z IP Watchdog 1 Nastavení odeslání ů v menu EVENTS 10/20

11 Advanced IP Watchdogy Jednou z hlavních výhod našich zařízení jsou Advanced IP Watchdogy, které nejenom monitorují dostupnost IP zařízení, ale jsou i schopny v případě zjištění problému provést celou řadu automatických akcí. K monitorování dostupnosti IP zařízení používají ARP protokol, což umožňuje jejich použití i u IP zařízení se zakázaným ICMP protokolem (pingy). V malých BOX a 10" switchích je IP Watchdogů 8, v 19" switchích 16 a v IPLOG jednotkách 32. Switch/IPLOG sepne lokální/vzdálené RELÉ Router byl ukraden odešle CAM 1 Kamera je zamrzlá PoE restart odešle SNMP trap odešle HTTP/CGI příkaz CAM 2 IP Watchdog č.2 přeposílá stavy pod ID 30 do sítě LAN. IP Watchdog č.3 odešle v případě detekce odpojení IP zařízení HTTP příkaz č.6 do kamery č.1. Ethernet eventy Ethernet eventy slouží k přeposlání stavové informace přes síť LAN. K dispozici je 999 unikátních ID, kterými se stavové informace identifikují při příjmu. Odeslání eventu Příjem eventu TCP eventy Moderní IP kamery umožňují v případě detekce pohybu, hlasitého zvuku, apod. odeslat TCP event a ten může být dalším vstupem Event managementu METEL. Menu IP kamery AXIS TCP menu SIMULand.v3 11/20

12 Bezpečnost Za účelem zajištění maximální bezpečnosti přenosu dat používá konfigurační software SIMULand.v3 šifrovací algoritmus AES a hash algoritmus SHA1 proti neautorizované změně přenášených dat. Zařízení tak splňují požadavky normy EN Dále i veškerá komunikace s integračním software je šifrovaná a pro integraci do dalších programů poskytujeme MIB soubory. SNMP Systémy LAN-RING a IPLOG jsou podporovány celou řadou vizualizačních softwarů. Pro komunikaci s nimi je z důvodu bezpečnosti používána výhradně šifrovaná komunikace protokolem SNMP.v3. Simple Network Management Protocol (SNMP) zahrnuje sadu komunikačních metod, které slouží nejen pro správu LAN. Od verze SNMP.v3 je jeho součástí i šifrování požadované pro použití v zabezpečovacích systémech. Viz například požadavky normy EN na Poplachové přenosové systémy a zařízení. Z hlediska SNMP protokolu se zařízení dělí do 2 skupin, na monitorovaná zařízení se spuštěným SNMP agentem a na straně monitorovací SNMP managerem (vizualizační software). SNMP Manager komunikuje s agentem třemi základními metodami: SNMP SET - nastavení zařízení SNMP protokolem. Typickým příkladem je nastavení relé a jakákoliv konfigurace fast / gigabit ethernet portů nebo sériových sběrnic RS485. SNMP GET - odeslání stavové informace na základě dotazu z řídícího systému. Touto formou jsou přenášeny zpravidla nekritické provozní informace. SNMP manager periodicky dotazuje SNMP agenty. Nevýhodou je, že k přenosu informace může dojít se zpožděním i několika sekund. SNMP TRAP - zařízení spontánně odesílá stavové informace do řídícího systému. SNMP TRAP je obvykle používán pro přenos kritických stavů. Jeho výhodou je v porovnání s SNMP GET okamžitá reakce. Příklady SNMP TRAP C TEPLOTA Překročení nastavených limitů. Návrat do povoleného rozsahu. IP WATCHDOG Změna stavu hlídaného IP zařízení. Digitální vstupy Sepnutí/rozepnutí digitálního vstupu. Vyvážené smyčky Trap lze odeslat ke každému stavu: sabotáž-zkrat, nízký odpor, normální stav, vysoký odpor, alarm, chyba, masking, sabotáž-odpojeno. RS485 RS485 Detekce aktivity RS485 sběrnice v Tx nebo Rx směru. Detekce neaktivity RS485 sběrnice v Tx nebo Rx směru. Napájení Překročení maximální/minimální hodnoty pro primární i záložní napájecí napětí. Návrat do povoleného rozsahu pro primární i záložní napájecí napětí. 12/20

13 RS485 MIOS BUS Instalace a nastavení produktů je z našich dlouholetých zkušeností nejkritičtější etapou vývoje projektu. Složitá a nepřehledná nastavení vedou k častým chybám a nechtěným zpožděním v instalaci. Snažíme se proto tato rizika minimalizovat. Jedním z výsledů tohoto úsilí je MIOS protokol pro připojení IO modulů a čidel. Hlavními přínosy jsou v porovnání se starší verzí protokolu pro Digitální vstupy a výstupy popsanou na další straně: Automatické přidělení adres Automatické rozpoznání typu zařízení Dostupnost IO a čidel protokolem SNMP Podpora analogových veličin: Kompatibilita s čidly teploty a vlhkosti Kompatibilita s Wiegand moduly Kompatibilita s detektory zaplavení MIOS protokol rozlišuje 2 typy zařízení: A+ B- RS485 MIOS BUS m s A+ B- A+ B- SLAVE zařízení A+ B- ROOT zařízení ROOT zařízení ROOT zařízení řídí komunikaci na sběrnici a může jím být LAN-RING switch s fw 50 a vyšším nebo jakákoliv monitorovací jednotka série IPLOG. MIOS SLAVE zařízení Typickým příkladem jsou MIOS IO moduly a čidla, která odpovídají na dotazy ROOT zařízení nebo mohou samy odesílat do ROOT zařízení MIOS trapy o překročení min/ max povolené hodnoty nebo trapy týkající se změny stavu. ROOT zařízení předává tyto stavové informace do Event managementu a poskytuje SNMP přístup. Nastavení čidla teploty IPSEN-T1 Unikátní ID Horní limit ( C) Nastavení detektoru zaplavení IPSEN-H2O Unikátní ID Autonomní mód Spodní limit ( C) Pulzní režim Povolení Povolení SNMP SNMP trapů trapů Nastavení automatických akcí 13/20

14 Digitální vstupy a výstupy Digitální vstupy a výstupy umožňují přenášení dvoustavových informací v režimech: CLOSE v případě sepnutí vstupu dojde k provedení nastavené události. Typickým využitím je START tlačítko, které na relé výstupu vyvolá impulz pro otevření brány. OPEN v případě rozepnutí vstupu dojde k provedení nastavené události. Typickým využitím je nastavení OPEN módu u dveřního kontaktu. Po otevření dveří vyšle zařízení HTTP příkaz pro otočení na PRESET, zobrazení textu apod. Direct Stav vstupu je periodicky kopírován na nastavený výstup. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). Stavy digitálních vstupů mohou být přenášeny na lokální výstup(y) nebo pomocí volby ETH na výstup(y) vzdáleného zařízení. Zapojení digitálních vstupů Zapojení relé výstupu Odeslání eventu Výstupní režim Příjem eventu Vyvážené alarmové smyčky Digitální vstupy switchů a monitorovacích jednotek IPLOG lze přepnout do ALARM režimu podporujícího vyvážené smyčky používané v poplachových systémech. Jde v podstatě o analogové vstupy s proměnným odporem připojené smyčky v rozsahu 0.30kΩ. Maximální délka zóny je: 100m Max. počet rozlišovaných stavů je: 8 Způsob vyvážení smyček a odpor odpovídající jednotlivým stavům lze velmi snadno nastavit v aplikaci SIMULand. Příklady: Zapojení dvojitě vyvážené zóny se signalizací poruchy 1k0 3k0 ALARM TAMPER FAILURE 1k0 Zapojení dvojitě vyvážené zóny se signalizací poruchy a maskování 1k0 3k0 12k 14/20 ALARM FAILURE ANTIMASK. SABOTAGE 1k0

15 RS485 MIOS BUS moduly Čidla teploty a vlhkosti Kompatibilní s RS485 MIOS BUS Automatická detekce připojení ke sběrnici Automatické přidělení adresy Podpora SNMP.v3 a Event managementu Pracovní teplota 40 C to +80 C Přesnost ± 0.3 C (25 C) Relativní vlhkost 0-100% RH* Přesnost ± 0.3 C / 3% RH (25 C)* OBJEDNACÍ NÁZEV KÓD POZNÁMKA IPSEN-T Teplotní čidlo IPSEN-TH Čidlo teploty - vlhkosti Součástí balení je držák DIN35-LOCK pro montáž na DIN35 *IPSEN-TH1 Technické parametry Parametr Hodnota Jednotka Poznámka RS485 MIOS Počet 1 Rychlost Max. 57,6 kbps Přepěťová ochrana 30 A 8/20us Napájení Vstup 5 V DC Příkon max. 0,5 W Přesnost měření Teplota ±0,3 C při 25 C Vlhkost ±3 % při 25 C Prostředí Pracovní teplota C teplota prostředí Mechanika Rozměry délka / šířka / výška 50x52x30 mm Hmotnost 0,06 kg Certifikace Standard CE IPSEN-T1/TH1 porty Přesnost RS485 MIOS port A+ kladný vodič B- záporný vodič uzemnění A+ B- +VBus Rx/Tx(Boot) TYPE: IPSEN-T1 TYPE: IPSEN-TH1 CODE: CODE: LED Rychlé zelené blikání = Režim bootloader Pomalé zelené blikání = bez přidělené BUS adresy Zelené = s přidělenou adresou a bez RS485 MIOS BUS komunikace Červené blikání = s přidělenou adresou a komunikace přes RS485 MIOS BUS 15/20

16 RS485 MIOS BUS moduly Čidla teploty a vlhkosti Rozměry IPSEN-T1/TH1 Série IPSEN-T2/TH2 Kompatibilní s RS485 MIOS BUS T & RH čidla s krytím IP54 LED displej viditelný v tmavých prostorech Pracovní teplota od 40 C do +70 C OBJEDNACÍ NÁZEV KÓD POZNÁMKA IPSEN-T T čidlo IPSEN-T2 - L T čidlo s displejem IPSEN-TH T / RH čidlo IPSEN-TH2 -L T / RH čidlo s displejem 16/20

17 RS485 MIOS BUS moduly Detektory zaplavení vodou Kompatibilní s RS485 MIOS BUS Detektor Zakončovací Připojovací Automatická detekce připojení ke sběrnici rezistor kabel Automatické přidělení adresy Podpora SNMP.v3 a Event Managementu Podpora autonomního režimu 1x programovatelné relé 1x vstup pro připojení detekčního kabelu 1x vstup napájení 5VDC/300mA 1x vstup napájení 10-30VAC, 10-60VDC Detekční kabel Provozní teplota 40 C do +70 C OBJEDNACÍ NÁZEV KÓD POZNÁMKA IPSEN-H2O Měřicí jednotka Příslušenství M-LC-KIT Termistor + připojovací kabel MSC Detekční kabel 7,62m Součástí balení je držák DIN35-LOCK pro montáž na DIN35. Polymerový nosič Detekční vodiče Vodiče pro detekci přerušení Technické parametry Parametr Hodnota Jednotka Poznámka RS485 MIOS BUS Počet 1 Přepěťová ochrana 30 A 8/20us Relé výstup Počet 1 NOC Max. zatížení 62,5VA / 30W / 1A / 60V odporová zátěž Napájení / VDC/VAC Prostředí Pracovní teplota C teplota prostředí Mechanika Rozměry délka / šířka / výška 90x52x30 mm Hmotnost 0,1 kg Detekční kabel Pracovní teplota C Skladovací teplota C Nadmořská výška max m Vlhkost max. 95% nekondenzující Certifikace Standard CE Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. Zapojení Připojte kladný vodič RS485 ke svorce označené A+. Záporný vodič RS485 připojte ke svorce s označením B-. +Vbus svorka je výstup 5VDC/300mA pro externí napájení čidel. K této svorce lze připojit externí zdroj napětí 10-30VAC nebo 10-60VDC. Rx/Tx(Boot) A+ B- +VBus SUPPLY 10-30VAC 10-60VDC PWR TYPE: IPSEN-H20 CODE: H2O čidlo N.C. COM N.O. Svorka pro připojení detekčního kabelu. 1 - ČERNÁ 3 - ČERVENÁ 2 - BÍLÁ 4 - ZELENÁ Autonomní mód relé výstup pro detekci zaplavení. MIOS mód relé výstup lze ovládat z Event managementu. 17/20

18 RS485 MIOS BUS moduly Detektory zaplavení vodou Rozměry IPSEN-H2O 18/20

19 RS485 MIOS BUS moduly Digitální Vstup / výstup moduly Kompatibilní s RS485 MIOS BUS Podpora SNMP.v3 Podpora Event managementu IPSEN-D6-6x digitální vstup / 6x relé výstup IPSEN-D16 - expander 16x digitální vstup/8x relé výstup Pracovní teplota 40 C to +70 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ IPSEN-D VDC/10-30VAC IPSEN-D VDC/10-30VAC IPSEN-D6 IPSEN-D16 Technické parametry Parametr Hodnota Jednotka Poznámka IPSEN-D6 IPSEN-D16 I/O Digitální vstup 6 16 proti Relé výstup 30V/0.4A* 5 8 **250V/2A pouze IPS-D6 Relé výstup 100V/2A 1 0 Napájení Napětí / VDC / VAC Příkon Max. 3 Max. 3 VA Ochrany Přepěťová / proudová 2x 1,5 kw (10/1000µs) Prostředí Pracovní teplota ºC teplota prostředí Skladovací teplota ºC teplota prostředí Vlhkost Max. 95 % nekondenzující Mechanika Rozměry délka / šířka / výška 35 x 120 x 100 mm Hmotnost 0,18 0,24 kg Certifikace TÜV Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. *Překročení spínaného proudu 0,4 A může vést k trvalému poškození relé kontaktů a jejich trvalému sepnutí. Tento stav může vzniknout při například spínání kapacitní zátěže. Rozměry IPSEN-D6 GREEN MIOS status YELLOW napájení RS485 aktivita RED Tx aktivní GREEN Rx aktivní DIPy 1. zakončení RS Ω 2. = ON aktivuj P2P MODE 3. = ON nastav MASTER do P2P módu nepoužívá se Pro připojení P2P IPSEN-D6 nastavte oba moduly do P2P Módu a jeden jako MASTER. Zobrazení stavů vstupů a výstupů O N USR_DEF, RDX, TDX 2 - OPTIONAL OPTIONAL IN 6, 5 IN 4, 3 IN 2, 1 OUT 6, 5 OUT 4, 3 OUT 2, 1 Napájení RS485 MIOS BUS Digitální vstupy IN1 IN2 IN3 IN4 IN5 IN6 RS485 INPUTS Relé výstupy Relé výstup 6. až do 230VAC. V beznapěťovém stavu je COM spojen s NO. COM 5 NO 5 COM 4 NO 4 COM 3 NO 3 COM 2 NO 2 COM 1 NO 1 NC COM NO OUTPUT RELAYS (24V) OUT 6 (230V) 19/20
