1 Třídění, drcení, míchání, kypření a nakládání

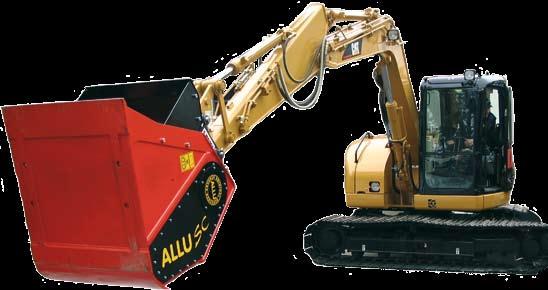

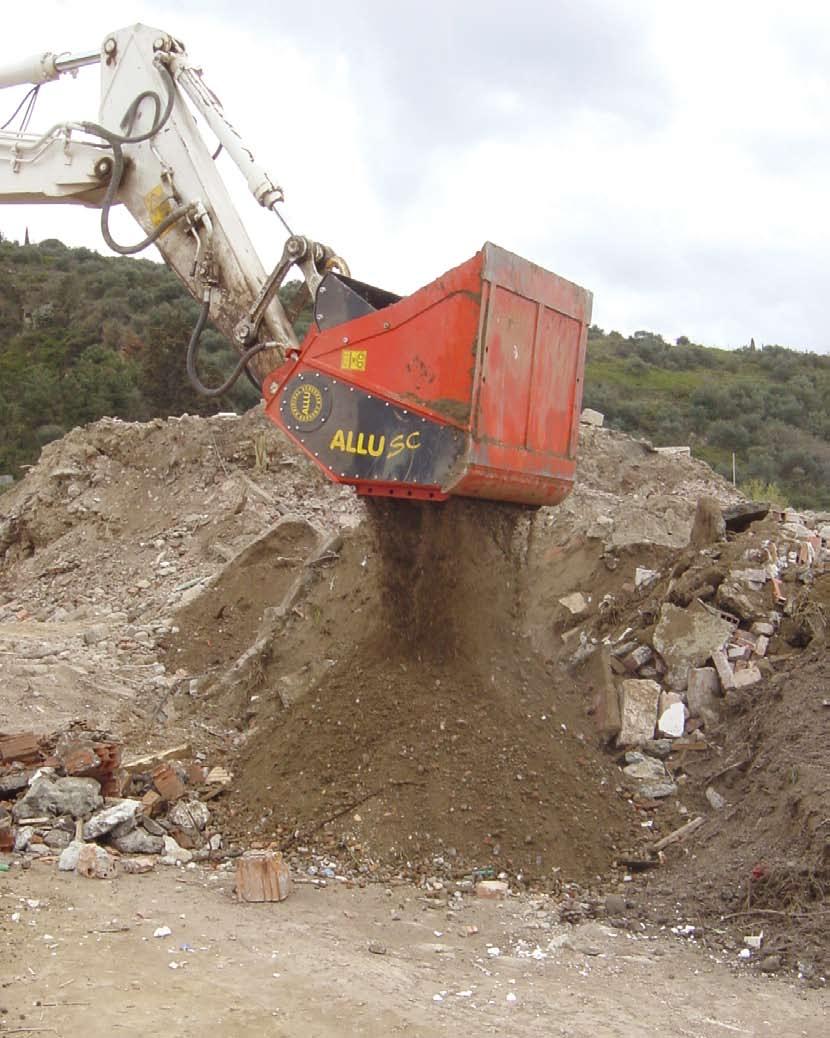

2 třídicí a drticí lopata ALLUizování má smysl ALLUizování je rychlá metoda účinně snižující náklady na zpracování různých materiálů ALLU to vše provádí najednou! Firma Ideachip vyvinula metodu zvanou ALLUizování. ALLUizování umožňuje současné třídění, drcení, mletí, míchání, provzdušnění a dokonce nakládání materiálu. ALLUizování je rychlá a ekonomická cesta zpracování různých materiálů. ALLUizování pomocí lopat nové generace SC je ještě efektivnější. S ALLU můžete současně.. TŘÍDIT.. DRTIT.. MÍCHAT.. PROVZDUŠŇOVAT.. A NAKLÁDAT ALLU třídicí a drticí lopaty pomáhají zvyšovat Vaše zisky! Zavěšením ALLU třídicí a drticí lopaty můžete svůj základní stroj změnit na zpracovatelské zařízení. To zvýší Vaše obchodní příležitosti a zisky. S ALLU třídicími a drticími lopatami můžete dokonce nahradit stacionární třídičky, drtiče a nakládací zařízení nebo je lze použít pro přípravu materiálů před těmito zařízeními. Pomocí ALLU třídicích a drticích lopat lze zpracovávat různé materiály jako ornici, půdní odpad, kontaminovanou zeminu, jíl, rašelinu, kůru, kompost, bio odpad, stavební suť nebo také drtit asfalt, skleněný odpad a mnoho dalších materiálů.

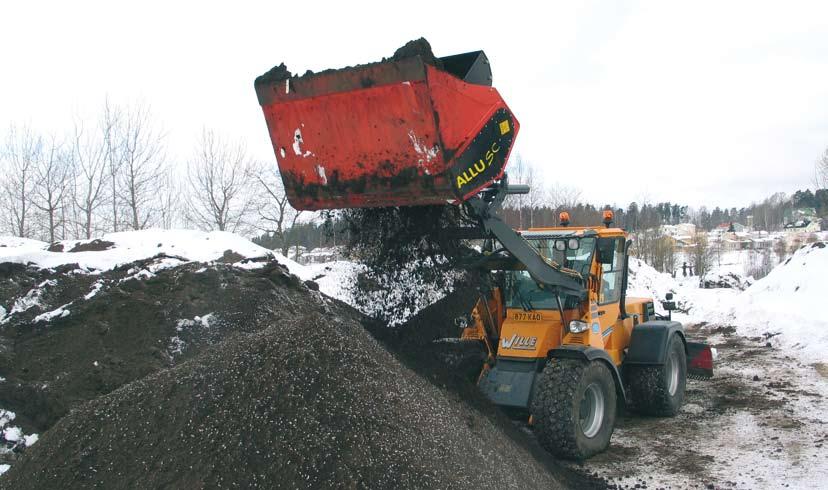

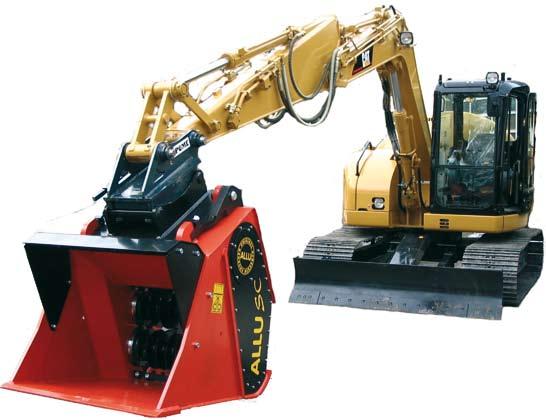

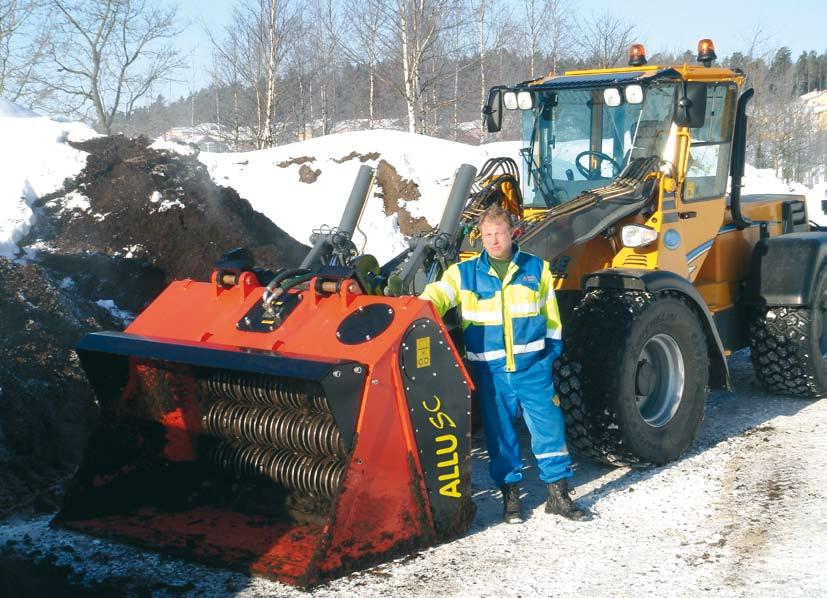

3 Lopaty ALLU SC jsou vhodné pro různé práce Lopaty ALLU SC jsou určeny pro rypadla o hmotnosti 8 až 25 tun a nakladače 5 až 14 tun. V závislosti na aplikaci a základním stroji transformuje ALLU lopata SC nakládací lopatu do třídicí a drticí jednotky, která může nahradit nákladná speciální zařízení. K nejpopulárnějším způsobům použití patří: zpracování ornice, zpracování odpadních a kontaminovaných zemin, provzdušnění kompostu, mletí asfaltu, štěpkování kůry, drcení skla a míchání různých materiálů jako pojiva při stabilizaci zemin. Prezentace některých prací: Zpracování ornice Stabilizace zeminy při pokládce potrubí Provzdušňování kompostu ALLU SC v provozu na staveništích ve Finsku Město Espoo má dlouholetou tradici ve spolupráci s ALLU Zahrada města Espoo se nachází u Helsinek, hlavního města Finska. Nils Skoberg je jedním ze zaměstnanců, kteří se v městských zahradách zabývají úpravou zeminy. Pan Skoberg používal od roku 1997 jako věrného pomocníka lopatu ALLU SM 2-17, proto si jej Ideachip vybral jako jednoho ze zkušebních strojníků pro ALLU SC. ALLU SC dobře zpracovává mokré materiály Pan Skoberg je viditelně spokojený se všemi novými vlastnostmi dalšího člena rodiny výrobků ALLU. Zpracovává zde zeminy obsahující hnůj, ornici z pole a písek. Tyto materiály jsou míchány a drceny novou třídicí a drticí lopatou ALLU. Zpracovaný materiál je pak rozvážen na zelené plochy města Espoo. Lopata ALLU SC zde stála před velmi náročným úkolem, protože zpracovávaným materiálem je mokrá zemina. Za rok projde lopatou m 3 podobného materiálu. Tento druh materiálu se zpracovává velmi obtížně, protože se mokrý materiál na lopatu lepí a zpomaluje tak pracovní proces. Při vývoji lopaty ALLU SC věnovali odborníci z Ideachip tomuto problematickému materiálu velkou pozornost. Výsledkem je náklon stěn lopaty, které pak vedou materiál přímo k bubnům a zamezují jeho hromadění. Nils Skoberg považuje novou lopatu ALLU SC za perfektního pomocníka

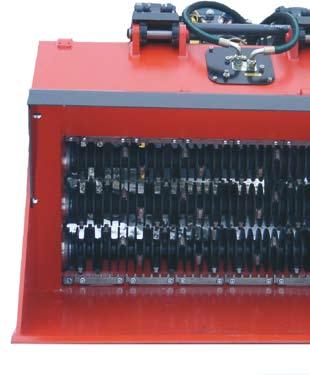

4 Bubny a nože třídicí a drticí lopata 40 & 60 mm standardní 40 mm nebo 60 mm 35 & 55 mm XHD 35 mm nebo 55 mm Technické parametry Rozteč kotoučů 40 nebo 60 mm Tloušťka kotoučů 6 mm Vyměnitelné nože Použití Lze je používat pro třídění, drcení a míchání většiny materiálů Pro uživatele, kteří chtějí jednu lopatu používat pro různé aplikace X80 & X120 (Nelze použít pro SC 2-10 a SC 3-10) Technické parametry Vynikající schopnost míchání a rozmělňování kombinovaná s drticím účinkem Konstrukce zabraňující ucpávání Vysoký výkon zpracování Technické parametry Rozteč kotoučů 35 nebo 55 mm Tloušťka kotoučů 10 mm Vysoká odolnost proti opotřebení Dimenzováno na tvrdé podmínky Vyměnitelné nože Pro velmi tvrdé podmínky! Použití Zpracování materiálu s obsahem kamene nebo vysoce abrazivních materiálů, např. demoličních sutí Pro tvrdé materiály, když je požadován drticí efekt Do těžkých provozních podmínek, např. drcení cihel nebo skla Dlouhá životnost nožů a uložení Nová konstrukce Chrání uložení nožů X80 Použití Míchání a stabilizace zemin Drcení Předtřídění a rozmělňování X120 Použití Míchání a stabilizace zemin Předtřídění a rozmělňování

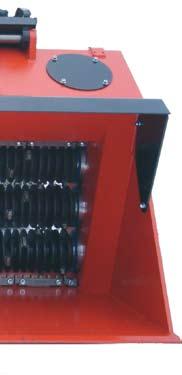

5 ALLU SC nabízí nové příležitosti Uchycení pomocí klínu Zajišťuje bezpečné upnutí na adaptéru Připevňovací body jsou součástí tuhé konstrukce rámu Inovační design Přímé vnější stěny Připevňovací body pro nakladač jsou níže Pevnější a lehčí konstrukce Snadná údržba přes servisní otvory Vestavěný ventil k seřízení hydraulického výkonu Chrání proti přetížení hydrauliky Jednoduché použití pro různé nosiče Olej v převodové skříni Usnadňuje údržbu Odpadá potřeba vedení lekáže Nižší náklady na instalaci Snadnější instalace na různé nosiče Více možností k pronájmu Kompenzátor lekáže Modulová konstrukce protiostří Stejné protiostří pro všechny typy lopat Protiostří nahoře i dole = lepší kvalita zpracovávaného materiálu

6 třídicí a drticí lopata Volitelné příslušenství k ALLU SC Přídavné bočnice Přídavné bočnice zvětšují objem lopaty. Jsou vždy doporučovány k použití na kolových nakladačích. Připojovací adaptér pro rypadlo Pro instalaci lopaty na rypadlo pouze navaříte potřebné háky na adaptér. Připojovací adaptér pro kolový nakladač Pro instalaci lopaty na kolový nakladač pouze navaříte potřebné háky na adaptér. K dispozici jsou kompletní adaptéry pro některé značky strojů. Spodní kryt Zabraňuje odlétávání materiálu proti stroji. Slouží také k uchycení dalšího příslušenství. Drticí tyče Zvyšují drticí účinnost lopaty. Přídavné síto Pomáhá zmenšovat velikost frakce tříděného materiálu. Je určeno zejména pro drcení suchých materiálů. Spodní míchací deska Pomáhá míchat jílovité hmoty, které by cirkulovaly z bubnu na buben. Vždy s ní musí být použit spodní kryt.

7 Technické parametry lopat ALLU SC Rypadla o hmotnosti 8 25 t Typ Doporučená hmotnost nosiče (t) Doporučený průtok oleje (l/min) Objem vodní / ISO / SAE (m³) Plocha prosévání (m²) Max. Buben 60 mm Počet nožů Buben XHD 55 tloušťka kotouče 10 mm (kusy) Buben 40 mm tloušťka kotouče 10 mm (kusy) Buben XHD35 Rozměry Š x H x V (cm) Hmotnost s bubnem 60 mm (kg) SC ,45 / 0,51 0,41 50/ x 96 x SC ,70/ 0,80 0,75 50/ x 147 x SC ,95 / 1,16 1,10 50/ x 203 x SC ,50 / 0,60 0,60 50/ x 96 x SC ,10 / 1,32 1,00 60/ x 149 x SC ,50 / 1,71 1,50 60/ x 203 x Nakladače a rypadlo-nakladače o hmotnosti 5 14 t SC ,70 / 0,80 0,75 50/ x 147 x SC ,95/ 1,16 1,10 50/ x 203 x SC ,10 / 1,32 1,00 60/ x 149 x SC ,50/1,71 1,50 60/ x 203 x SC ,90 / 2,22 1,90 60/ x 257 x Poznámka 1: S bočnicemi je objem lopaty přibližně o 30 % větší. Poznámka 2: Bubny X120 a S80 nelze instalovat do lopat SC 2-10 a SC Poznámka 3: Výrobce si vyhrazuje právo na změnu technických parametrů. Všechny hmotnosti /rozměry jsou přibližné hodnoty.
