Integrovaný dveřní zavírač GEZE BOXER. Ufa-Palast, Stuttgart

Transkript

1 zavírač BOXER Ufa-Palast, Stuttgart

2 Boxer zavírač Znaky produktu velikosti zavírače 2 4 a 3-6 EN 1154 A 1) zavírač je celý zabudován do dveřního křídla vodicí lišta je vidět pouze při otevřených dveřích v jsou nastavitelné. - síla zavírání - rychlost zavírání - hydraulický koncový doraz - hydraulické tlumení otevírání Oblast použití pro pravé a levé dveře s dorazem velikost zavírače 2-4: - max.hmotnost křídla cca 130 kg - šířka křídla do 1100 mm - tloušťka křídla od 40 mm velikost zavírače 3-6: - max.hmotnost křídla cca 180 kg - šířka křídla do 1400 mm - tloušťka křídla od 50 mm Standardní provedení/obsah dodávky zavírač Boxer s příslušenstvím (šrouby) a montážním návodem. Dále nutná vodicí lišta a táhlo. Provedení s elektromechanickým zajištěním polohy trvalého otevření 2) zavírač Boxer s příslušenstvím (šrouby) a montážním návodem. Dále nutná vodicí lišta, táhlo a elektromechanické zajištěni polohy trvalého otevření. Provedení s mechanickým zajištěním polohy trvalého otevření 3) zavírač Boxer s příslušenstvím (šrouby) a montážním návodem. Dále nutná vodicí lišta, táhlo a mechanické zajištění polohy trvalého otevření, které umožňuje plynulé nastavení úhlu otevření mezi 80 0 až BO Boxer s Kouřovou spínací centrálou RSZ 6 2 Boxer 1) nutný doklad o způsobilosti dveří při použití na požárních a protikouřových dveřích 2) pro napojení nutné dodržovat příslušné platné předpisy 3) použití na požárních a protikouřových dveřích není dovoleno

3 BOXER zavírač Boxer Objednací text označení provedení Id.-Nr. Boxer velikost Boxer 2-4, osa prodloužená o 4 mm Boxer 2-4, osa prodloužená o 8 mm Boxer velikost Boxer 3-6, osa prodloužená o 4 mm Boxer 3-6, osa prodloužená o 8 mm vodicí lišta Boxer s táhlem táhlo stříbrné vodicí lišta Boxer s táhlem s mechanickým zajištěním polohy trvalého otevření táhlo stříbrné E-vodicí lišta Boxer s táhlem s elektromechanickým zajištěním polohy trvalého otevření táhlo stříbrné Boxer s Kouřovou spínací centrálou RSZ 6 Boxer 3

4 BOXE Boxer velikost 2-4 s vodicí lištou Boxer Boxer velikost 2-4 s vodicí lištou Boxer s mechanickým držením polohy trvalého otevření Boxer velikost 2-4 s E-vodicí lištou Boxer 4 Boxer

5 XER Boxer velikost 3-6 s vodicí lištou Boxer Boxer velikost 3-6 s vodicí lištou Boxer s mechanickým držením polohy trvalého otevření Boxer velikost 3-6 s E-vodicí lištou Boxer Boxer 5

6 12 12 BOXER Boxer Rozpisové texty zavírač Boxer pro dveře s dorazem od tloušťky křídla 40 mm, dle EN 1154 A, velikost 2-4, s vodicí lištou, v doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. dorazem, hmotnost křídla do130 kg a šířka křídla do 1100 mm. zavírač Boxer pro dveře s dorazem od tloušťky křídla 50 mm, dle EN 1154 A, velikost 3-6, s vodicí lištou, v osazeném stavu doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. Pro pravé a levé dveře s dorazem, hmotnost křídla do180 kg a šířka křídla do 1400 mm. RSZ 6 Kouřová spínací centrála s nastavením prahu citlivosti a ukazatelem zašpinění Kouřová spínací centrála RSZ 6 slouží ke včasnému rozpoznání nebezpečí ohně a současně k ovládání zařízení zajištění polohy trvalého otevření pro požární uzávěry s integrovaným síťovým zdrojem pro napájení 24 V DC. předvrtané otvory M předvrtané otvory M ø15, otvor pro přídavná napojení ø15, přívod proudu (230 AC) Boxer

7 BOXER zavírač Boxer pro dveře s dorazem od tloušťky křídla 40 mm, dle EN 1154 A, velikost 2-4, zavírač Boxer pro dveře s dorazem od tloušťky křídla 40 mm, dle EN 1154 A, velikost 3-6, zavírač Boxer dveře s dorazem od tloušťky křídla 40 mm, dle EN 1154 A, velikost 2-4, zavírač Boxer pro dveře s dorazem od tloušťky křídla 50 mm, dle EN 1154 A, velikost 3-6, s vodicí lištou s elektromechanickým držením polohy trvalého otevření s plynulým nastavením exaktního bodu od 80 do 120 dle EN 1155, v doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. dorazem, hmotnost křídla do130 kg a šířka křídla do 1100 mm. s vodicí lištou s elektromechanickým držením polohy trvalého otevření s plynulým nastavením exaktního bodu od 80 do 120 dle EN 1155, v doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. dorazem, hmotnost křídla do180 kg a šířka křídla do 1400 mm. s vodicí lištou s mechanickým držením polohy trvalého otevření s plynulým nastavením exaktního bodu od 80 do 120 dle EN 1155,síla držení nastavitelná, v doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. dorazem, hmotnost křídla do130 kg a šířka křídla do 1100 mm. s vodicí lištou s mechanickým držením polohy trvalého otevření s plynulým nastavením exaktního bodu od 80 do 120 dle EN 1155,síla držení nastavitelná, v doraz. Zavírač je plně zabudován do dveřního křídla, vodicí lišta je viditelná pouze při otevřených dveřích. dorazem, hmotnost křídla do180 kg a šířka křídla do 1400 mm. 1) Pro montáž je nutné dodržovat příslušné platné předpisy. bezpotenciálový kontakt poplachu, max.24 V, 1 A tlačítko pro manuelní vypnutí externí napojení pro E-vodicí lištu NC COM NO J J napájení 24 V DC (síťový zdroj) 230 V AC + BN - BU přemůstkování musí být v poloze 1-2 přepínač 1 (Jumper-černý) odstranit při napojení tlačítka na svorky 5 a přepínač 2 (Jumper-červený) odstranit při napojení přídavného čidla přídavné čidlo RS 5 2. přídavné čidlo RS 5 Připojovací schema E-vodicí lišty Boxer na Spínací kouřovou centrálu RSZ 6 Boxer 7

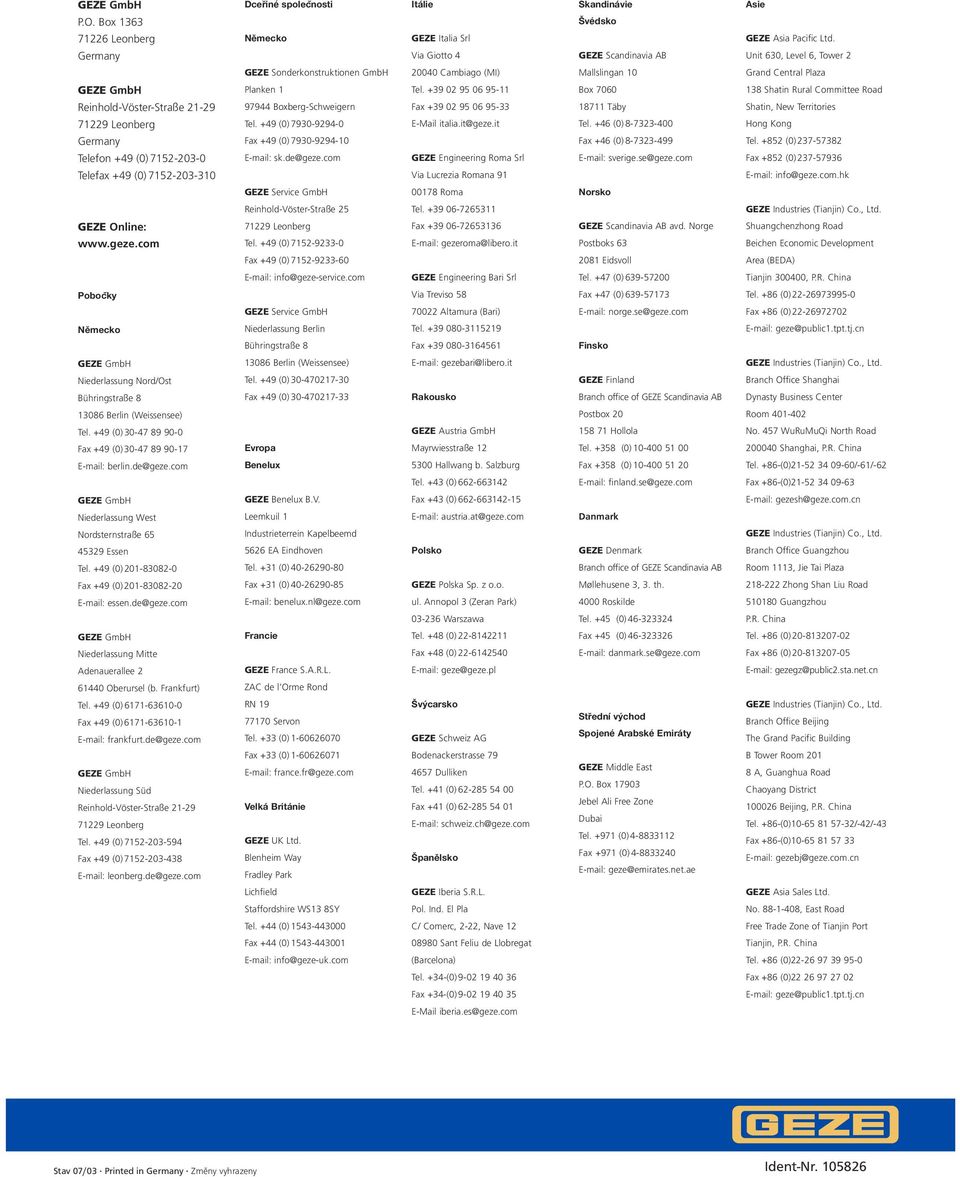

8 GmbH Dceřiné spolecˇ nosti Itálie Skandinávie Asie P.O. Box 1363 Švédsko Leonberg Německo Italia Srl Asia Pacific Ltd. Germany Via Giotto 4 Scandinavia AB Unit 630, Level 6, Tower 2 Sonderkonstruktionen GmbH Cambiago (MI) Mallslingan 10 Grand Central Plaza GmbH Planken 1 Tel Box Shatin Rural Committee Road Reinhold-Vöster-Straße Boxberg-Schweigern Fax Täby Shatin, New Territories Leonberg Tel. +49 (0) italia.it@geze.it Tel. +46 (0) Hong Kong Germany Fax +49 (0) Fax +46 (0) Tel (0) Telefon +49 (0) sk.de@geze.com Engineering Roma Srl sverige.se@geze.com Fax +852 (0) Telefax +49 (0) Via Lucrezia Romana 91 info@geze.com.hk Service GmbH Roma Norsko Reinhold-Vöster-Straße 25 Tel Industries (Tianjin) Co., Ltd. Online: Leonberg Fax Scandinavia AB avd. Norge Shuangchenzhong Road Tel. +49 (0) gezeroma@libero.it Postboks 63 Beichen Economic Development Fax +49 (0) Eidsvoll Area (BEDA) info@geze-service.com Engineering Bari Srl Tel. +47 (0) Tianjin , P.R. China Pobocˇ ky Via Treviso 58 Fax +47 (0) Tel. +86 (0) Service GmbH Altamura (Bari) norge.se@geze.com Fax +86 (0) Německo Niederlassung Berlin Tel geze@public1.tpt.tj.cn Bühringstraße 8 Fax Finsko GmbH Berlin (Weissensee) gezebari@libero.it Industries (Tianjin) Co., Ltd. Niederlassung Nord/Ost Tel. +49 (0) Finland Branch Office Shanghai Bühringstraße 8 Fax +49 (0) Rakousko Branch office of Scandinavia AB Dynasty Business Center Berlin (Weissensee) Postbox 20 Room Tel. +49 (0) Austria GmbH Hollola No. 457 WuRuMuQi North Road Fax +49 (0) Evropa Mayrwiesstraße 12 Tel (0) Shanghai, P.R. China berlin.de@geze.com Benelux 5300 Hallwang b. Salzburg Fax +358 (0) Tel. +86-(0) /-61/-62 Tel. +43 (0) finland.se@geze.com Fax +86-(0) GmbH Benelux B.V. Fax +43 (0) gezesh@geze.com.cn Niederlassung West Leemkuil 1 austria.at@geze.com Danmark Nordsternstraße 65 Industrieterrein Kapelbeemd Industries (Tianjin) Co., Ltd Essen 5626 EA Eindhoven Polsko Denmark Branch Office Guangzhou Tel. +49 (0) Tel. +31 (0) Branch office of Scandinavia AB Room 1113, Jie Tai Plaza Fax +49 (0) Fax +31 (0) Polska Sp. z o.o. Møllehusene 3, 3. th Zhong Shan Liu Road essen.de@geze.com benelux.nl@geze.com ul. Annopol 3 (Zeran Park) 4000 Roskilde Guangzhou Warszawa Tel. +45 (0) P.R. China GmbH Francie Tel. +48 (0) Fax +45 (0) Tel. +86 (0) Niederlassung Mitte Fax +48 (0) danmark.se@geze.com Fax +86 (0) Adenauerallee 2 France S.A.R.L. geze@geze.pl gezegz@public2.sta.net.cn Oberursel (b. Frankfurt) ZAC de l Orme Rond Tel. +49 (0) Fax +49 (0) frankfurt.de@geze.com RN Servon Tel. +33 (0) Švýcarsko Schweiz AG Střední východ Spojené Arabské Emiráty Industries (Tianjin) Co., Ltd. Branch Office Beijing The Grand Pacific Building GmbH Niederlassung Süd Reinhold-Vöster-Straße Leonberg Tel. +49 (0) Fax +49 (0) leonberg.de@geze.com Fax +33 (0) france.fr@geze.com Velká Británie UK Ltd. Blenheim Way Fradley Park Bodenackerstrasse Dulliken Tel. +41 (0) Fax +41 (0) schweiz.ch@geze.com Španělsko Middle East P.O. Box Jebel Ali Free Zone Dubai Tel (0) Fax +971 (0) geze@emirates.net.ae B Tower Room A, Guanghua Road Chaoyang District Beijing, P.R. China Tel. +86-(0) /-42/-43 Fax +86-(0) gezebj@geze.com.cn Lichfield Iberia S.R.L. Asia Sales Ltd. Staffordshire WS13 8SY Pol. Ind. El Pla No , East Road Tel. +44 (0) C/ Comerc, 2-22, Nave 12 Free Trade Zone of Tianjin Port Fax +44 (0) Sant Feliu de Llobregat Tianjin, P.R. China info@geze-uk.com (Barcelona) Tel. +86 (0) Tel. +34-(0) Fax +86 (0) Fax +34-(0) geze@public1.tpt.tj.cn iberia.es@geze.com Stav 07/03 Printed in Germany Změny vyhrazeny Ident-Nr
