LED svítidla, určená pro venkovní použití (například

třídy IP67 a jsou napájena bezpečným napětím 24V.

1 Venkovní podlahová svítidla UGEM Uživatelský a instalační manuál Způsob použití Jedná se o zapuštěná LED svítidla, určená pro venkovní použití (například osvětlení chodníků, zahrad, parků) a nelze je ve standardním provedení stmívat. Tato svítidla mají zvýšené krytí proti vodě a vlhkosti třídy IP67 a jsou napájena bezpečným napětím 24V. Z pohledové (resp. pochozí) strany jsou svítidla řady UGEM chráněna kaleným sklem a nerezovým rámečkem.

Technické parametry a rozměry Napájecí napětí DC24V nebo AC24V/50Hz Pracovní teplota 20 C až +50 C Barva světla přirozená bílá 4500K Svítivost (světelný tok) 100Lm/W Úhel svitu 60 Vnější

Před pevnou instalací je nutno svítidlo rozebrat na jednotlivé části, přičemž je nutno začít odšroubováním nerezového rámečku z pohledové strany šroubky M6 se zapuštěnou hlavou na imbusový

2 Technické parametry a rozměry Napájecí napětí DC24V nebo AC24V/50Hz Pracovní teplota 20 C až +50 C Barva světla přirozená bílá 4500K Svítivost (světelný tok) 100Lm/W Úhel svitu 60 Vnější rozměry (včetně instalačního pouzdra) Netto hmotnost (včetně přívodního kabelu) Jmenovitý příkon LED Ø150 x 95mm 120 x 120 x 70mm 840g 840g 6W 5W Popis svítidla, jednotlivé části, kompletace Před pevnou instalací je nutno svítidlo rozebrat na jednotlivé části, přičemž je nutno začít odšroubováním nerezového rámečku z pohledové strany šroubky M6 se zapuštěnou hlavou na imbusový klíč 3mm. Vlastní svítidlo je pak pomocí samořezných šroubků upevněno k plastovému instalačnímu pouzdru. Po odšroubování vlastního svítidla pak zůstane instalační pouzdro připravené k pevné instalaci.

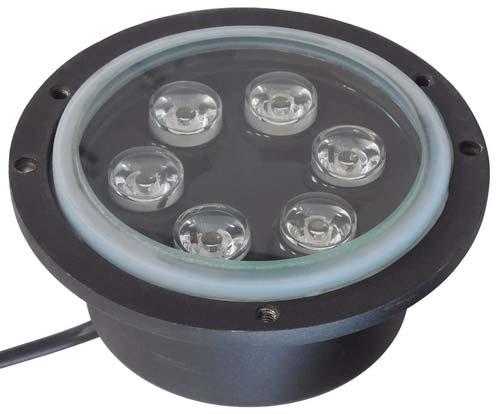

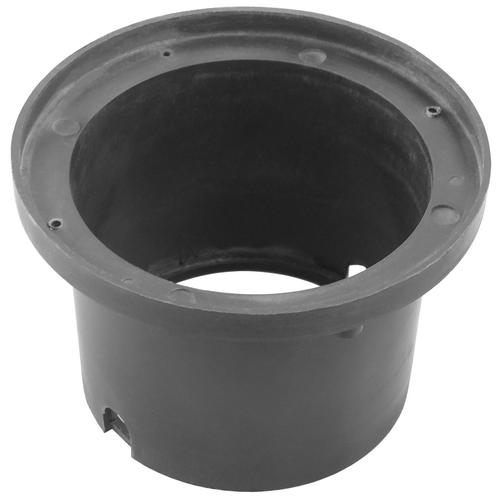

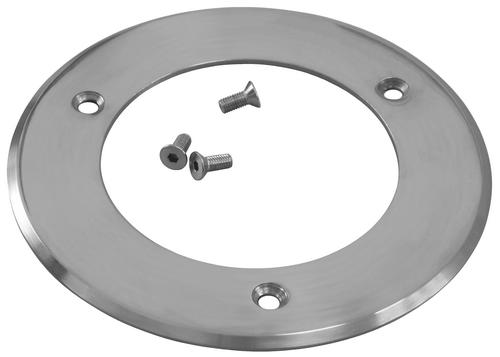

3 Nerezový rámeček Vlastní svítidlo Instalační pouzdro

4 Rozměry pohled v řezu: Ø x120mm Ø106 88x88mm Ø x110mm Pokyny k instalaci a zapojení svítidla Instalaci provádějte vždy při vypnutém napájecím napětí! Instalaci a elektrické zapojení smí provádět pouze způsobilá osoba! Mechanické umístění svítidel UGEM lze v zásadě provést dvojím způsobem: Volná instalace Svítidlo se elektricky propojí na napájecí kabely rozvedené v zemi a volně se vloží do terénu z písku, hlíny, nebo štěrku, tak, aby pohledová horní strana svítidla zůstala zarovnaná s okolním terénem. V takovém případě není třeba mechanicky svítidlo rozebírat a zahrne se do terénu i s instalačním pouzdrem. Rovněž je možné svítidlo napojené na napájecí napětí takto volně vsadit do předem vyřezaného otvoru pevné desky, například v dřevěné terase.

Pevná instalace Instalační pouzdra jednotlivých svítidel se po předchozím rozebrání svítidel zabetonují do terénu tak, aby horní hrana instalačního pouzdra byla zarovnána s horní plochou podlahy (v

5 Pevná instalace Instalační pouzdra jednotlivých svítidel se po předchozím rozebrání svítidel zabetonují do terénu tak, aby horní hrana instalačního pouzdra byla zarovnána s horní plochou podlahy (v případě dlažby se musí počítat s její finální výškou), přičemž do míst instalace svítidel se předem vyvedou napájecí kabely. Následně se jednotlivá svítidla elektricky propojí na napájecí kabely a pak se zkompletují (přišroubují) přesně opačným postupem, jako byla rozebrána. Nerezový rámeček musí po kompletaci přiléhat k podlaze.

6 Elektrické připojení Svítidlo je opatřeno přívodním napájecím kabelem délky 1m. Kabel je možno v případě potřeby zkrátit. Svítidla řady UGEM jsou s ohledem na venkovní instalaci napájena bezpečným napětím 24V, a to stejnosměrným, nebo střídavým, o standardní síťové frekvenci 50Hz. Je tedy možné volit napájecí zdroj AC230V/DC24V, nebo AC230V/AC24V, a to o příslušném výkonu. S ohledem na ztráty vedení je při použití delšího přívodního kabelu (nad 20m) použití střídavého napájecího napětí. Výkon napájecího zdroje je třeba spočítat dle počtu a typu použitých svítidel a k vypočtenému výkonu je třeba dát asi 20% rezervu. Výpočet příkonu svítidel se provádí následovně: P = n x P UG, přičemž n je počet svítidel a P UG je jmenovitý příkon daného typu svítidla řady UGEM. Například tedy 5ks svítidel UGEM s příkonem 6W bude mít celkový příkon 5 x 6 = 30W. Pro tuto instalaci bude třeba zdroj s rezervou asi 20%, což je asi 40W. Samozřejmě je třeba zvolit vhodný typ napájecího zdroje s ohledem nejen na výkon i na jeho umístění v daném prostředí. Vypínač AC230V Zdroj AC24V nebo DC24V Svítidlo UGEM Svítidlo UGEM Svítidlo UGEM Přívodní vodiče svítidla UGEM mají standardní barevné označení: Hnědá: +24VDC (nebo AC24V) Modrá: 24VDC (nebo AC24V) Žlutozelená: ochranný zemnicí vodič Ve spodní části instalačního pouzdra pod svítidlem je nevelký prostor pro napojení a smotání přebytečné délky napájecího kabelu. U kruhového svítidla UGEM R150 6W IP67 je prostor do hloubky o něco větší, nežli u čtvercového.
