1 JSP Měření a regulace Ventilové soupravy teplota převodníky tlak hladina armatury přístroje komunikace průtok

2 JSP Měření a regulace JSP, s.r.o. je přední český dodavatel a výrobce měřicí a regulační techniky. Dodávaný sortiment přístrojů pokrývá všechny hlavní obory měření a regulace v průmyslových podmínkách. Společnost dodává přístroje pro měření a regulaci teploty, tlaku, průtoku, tepla, hladiny, vodivosti, ph, O 2 a vlhkosti. Zajišťuje přitom dodávky i servis jednotlivých přístrojů, kompletních měřicích okruhů a dodávky zařízení MaR. Hlavním cílem firmy je kvalita, spolehlivost a komplexnost dodávek. Ve své činnosti firma spoléhá na odborné znalosti a dlouhodobé zkušenosti svých klíčových zaměstnanců a dbá o jejich trvalý profesionální růst. Všichni perspektivní dodavatelé jsou pečlivě vybírání a hodnoceni podle spolehlivosti a kvality. Systém řízení jakosti společnosti je certifikován podle normy ISO Stejný systém řízení jakosti má zaveden většina jejich dodavatelů. Komplexní dodávky měřicí a regulační techniky ISO 9001 ISO OHSAS 18001

3 Ventilové soupravy Uzavírací ventily Zkušební ventily Dvou-, tří- a pěticestné ventilové soupravy Kód Obsah Strana 0402 Jednocestné ventily s odvzdušněním a bez odvzdušnění VS 100, VS 110, VS Dvoucestná ventilová souprava VS Třícestné a pěticestné ventilové soupravy VS 300, VS 500, VS Jednocestné ventily HPBY, HNV, HGV Dvoucestná ventilová souprava HLS2V Třícestné a pěticestné ventilové soupravy HDS, HLS, HEFS Šroubení A-LOK Příslušenství snímačů tlaku 19

4 JSP, s.r.o. si vyhrazuje právo na změnu technické specifikace výrobků. Výrobky nezahrnuté do katalogu se dodávají na základě individuálních nabídek. Copyright 2016 JSP, s.r.o.

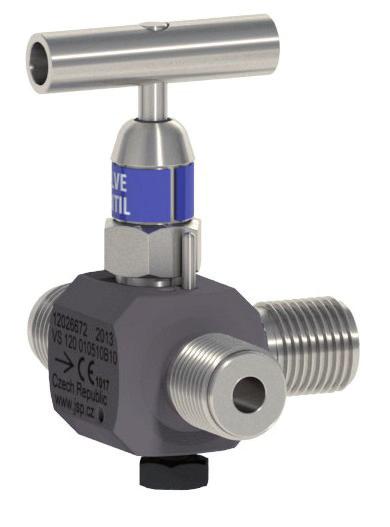

5 Ventilové soupravy - KD0402CZ /10 VS 100, VS 110, VS 120 Uzavírací ventil s odvzdušněním Uzavírací ventil bez odvzdušnění Zkušební ventil s odvzdušněním Provozní tlak až 42 MPa. Provozní teplota až 500 C. Materiál nerezová ocel (17248). Výběr těsnicích prvků z různých materiálů Grafit, PTFE, PEEK, Viton, EPDM. Dotahovatelná ucpávka. Průměr propojovacích kanálků 4 mm. Certifikát EU přezkoušení typu podle směrnice 2014/68/EU. Použití jako tlaková výstroj dle NV č. 219/2016 Sb. Použití Jednocestný ventil slouží k uzavření přívodu tlakového média do snímače tlaku. Typ ventilu s odvzdušňovacím ventilkem (VS 100, VS 120) umožňuje navíc odkalení nebo odvzdušnění impulsního potrubí. Typ VS 120 díky bočnímu šroubení umožňuje připojení dalšího zařízení na tlakové médium. Jednotlivá provedení ventilů jsou určena pro přímou montáž na snímač tlaku nebo pro montáž mezi impulsní potrubí. Popis Celý ventil je kromě těsnicí kuličky, těsnění vřetena a odvzdušňovacího šroubu vyroben z nerezové oceli (17248). Těsnicím prvkem ventilku je kulička, zasazená do čela vřetena ventilku, která uzavírá průchozí kanálek ventilu o průměru 4 mm. Materiál těsnicí kuličky je možné volit z více možností, buď z kalené nerezové oceli , z keramiky Si 3 N 4 nebo z plastu PTFE 325. Vřeteno ventilu základního provedení je těsněno O-kroužkem z materiálu Viton (FPM) nebo EPDM, v obou případech s dvěma opěrnými kroužky z teflonu. U provedení ventilku s dotahovatelnou ucpávkou je možné zvolit materiál těsnění PTFE, Grafit nebo PEEK. Celá řada rozměrů vstupního a výstupního šroubení umožňuje montáž ventilu do návarku, na nátrubek s přechodovou přípojkou, do šroubení snímače nebo připojení impulsního potrubí pomocí přivařovací vsuvky, přivařovací kuželky nebo jednoduchého zářezného kroužku pro průměr potrubí 8 nebo 10 mm nebo dvojitého zářezného kroužku pro průměr potrubí 12 nebo 14 mm. Doplňující parametry Použité materiály: těleso ventilu nerezová ocel (17248) těsnicí kulička ventilu nerezová ocel (X105CrMo17) keramika Si 3 N 4 plast PTFE 325 odvzdušňovací šroub nerezová ocel (17024) O-kroužek EPDM, Viton opěrné kroužky teflon prachovky ventilu silikonová pryž dotahovatelná ucpávka PTFE, Grafit, PEEK navařovací vsuvka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) navařovací kuželka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) zářezný kroužek nerezová ocel (17348) Hmotnost bez příslušenství: VS 100 0,35 kg VS 110 0,32 kg VS 120 0,45 kg Technické parametry Provozní tlak: až 42 MPa Provozní teplota: až 500 C Propojení ventilu: VS 100 VS 110 VS 120 zaslepovací matice 3

6 Jednocestné ventily VS 100, VS 110, VS 120 Oblast použití ventilu v závislosti na teplotě a tlaku Tlak [bar] 400 A-C O-kroužek EPDM B-D O-kroužek VITON A-D sedlo PTFE 325 Tlak [bar] E-F ucpávka PTFE E-G ucpávka PEEK E-H ucpávka GRAFIT + sedlo E-J ucpávka GRAFIT + sedlosi 3 N A B C D E F G H J Teplota [C] Teplota [C] Maximální hodnoty teploty a tlaku v závislosti na materiálu těsnicího sedla (kuličky) a materiálu těsnění vřetena ventilku Materiál těsnicího sedla (kuličky) Ocel (X105CrMo17) Keramika Si 3 N 4 Fluoroplast PTFE 325 Materiál těsnění vřetena ventilku EPDM Viton (FPM) PTFE PEEK Grafit Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 22 MPa 400 C 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 20 MPa 500 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C MPa 130 C 15 MPa 200 C 15 MPa 200 C 15 MPa 200 C - - Rozměrové nákresy VS 100, VS 110 VS 120 VS 100, VS 110, VS Typ Popis VS 100 Uzavírací ventil s odvzdušněním VS 110 Uzavírací ventil bez odvzdušnění VS 120 Zkušební ventil s odvzdušněním Kód Provedení vstupního šroubení 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 08 vnější závit 1/4"-18 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné Kód Provedení výstupního šroubení 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 08 vnější závit 1/4"-18 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné... označené provedení skladem... označené provedení k dodání do týdne

7 Jednocestné ventily VS 100, VS 110, VS 120 Kód Těsnění vřetena ventilu / materiál - použití 0 O-kroužek / EPDM - pmax 40 MPa, pro čpavek, vzduch do 95 C (nevhodné pro DEMI vodu!) 1 O-kroužek / Viton - pmax 40 MPa, pro vodu a DEMI vodu do 100 C, vzduch do 200 C 5 ucpávka / PTFE - pmax 42 MPa, Tmax=200 C 6 ucpávka / Grafit - pmax 30 MPa, Tmax=500 C 7 ucpávka / PEEK - pmax 42 MPa, Tmax=260 C 9 jiné Kód Materiál těsnicího prvku (kuličky) 0 ocel (17042) do 400 C 3 keramika Si3N4 do 500 C 5 plast PTFE 325 do 200 C/15 MPa, do 50 C/30 MPa (ne pro těsnění vřetena ventilu Grafit a PEEK) 9 jiný VOLITELNÉ POUZE PRO PROVEDENÍ VS 120 Kód Provedení bočního šroubení B01 vnější závit M20x1,5 manometrový B02 vnější závit M20x1,5 s kuželovým sedlem B04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) B05 B06 B07 B08 B10 B11 vnější závit M20x1,5L (levý) vnější závit G1/2" manometrový vnější závit 1/2"-14 NPT vnější závit 1/4"-18 NPT vnější závit M20x1,5 válcový (bez čepu pro vystředění těsnění) vnitřní závit 1/4"-18 NPT B12 vnitřní závit 1/2"-14 NPT B13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) B22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B24 dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B99 jiné VOLITELNÉ PŘÍSLUŠENSTVÍ Kód Přechodová přípojka Pouze pro kódy šroubení P1 M20x1,5L / M20x1,5 materiál (11109) (B) 01; 05; 10 P2 M20x1,5L / M20x1,5 materiál (17240) (B) 01; 05; 10 P3 M20x1,5L / G1/2" materiál (11109) (B) 05; 06 P4 M20x1,5L / G1/2" materiál (17027) (B) 05; 06 P9 jiná Kód Zaslepovací matice a zátky Pouze pro kódy šroubení M01 matice M20x1,5 materiál (17248) (B) 01; 10 M05 matice M20x1,5L materiál (17248) (B) 05 M06 matice G1/2" materiál (17248) (B) 06 M11 zátka 1/4"-18 NPT materiál (17248) (B) 11 M99 jiná Kód Vsuvky, kuželky a zářezné kroužky Pouze pro kódy šroubení V12.. vsuvka pro přivaření pr. 12 (pr. 14) / pr. 8 mm s převlečnou maticí M20x1,5 (B) 01 V14.. vsuvka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 01 K12.. kuželka pro přivaření pr. 12 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 02 K14.. kuželka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 02 Z08.. zářezný kroužek na potrubí pr. 8 mm (±0,06 mm) s převlečnou maticí M16x1,5 (B) 04 Z10.. zářezný kroužek na potrubí pr. 10 mm (±0,07 mm) s převlečnou maticí M18x1,5 (B) 13 Kód Materiál vsuvky nebo kuželky Materiál zářezného kroužku 1 uhlíková ocel (11523) 2 ocel (15128) 4 nerezová ocel (17248) 5 nerezová ocel (17348) 9 jiný Kód Materiál matice pro vsuvky nebo kuželky Materiál matice pro zářezný kroužek 0 uhlíková ocel (11109) pozinkovaná (11109) pozinkovaná 3 nerezová ocel (17240) (17240) (17348) postříbřený závit (ne pro Z10) 9 jiný Kód Těsnění (ne pro kuželky a zářezné kroužky) CU ploché, pr. 17/6,5-2 mm, materiál měď AL ploché, pr. 17/6,5-2 mm, materiál hliník OC hřebínkové, pr. 17/6,5-3,5 mm, materiál nerez (17248) Kód Doplňky GR pasta G-Rapid plus (50 g) proti zadírání závitů a snadnou montáž a demontáž (ne pro kyslík) LU pasta Lukosan M11 (50 g) pro mazání O-kroužků, závitů a pro provedení na kyslík TT KL tekutý teflonový tmel pro vyšší teploty pro zpětnou montáž ventilků klička k ovládání ventilku pro vyšší teploty Q1 materiálový atest tělesa VS dle ČSN EN 10204, 3.1 TZ tlaková zkouška RRT ruční řezačka pro trubky s pr. 1/4" až 1 1/2" (dodání náhradních řezacích koleček KD) RPO ruční přípravek na odhrotování konců pro trubky s pr. 1/8" až 1 5/8" (dodání náhradních břitů KD) RO6 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 6 mm RO12 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 12 mm Kód Zvláštní provedení PL úprava kličky ventilu pro plombování KY odmaštěné provedení pro kyslík (ne pro Grafit) Příklad objednávky: VS V1210(2x) CU(2x)... označené provedení skladem... označené provedení k dodání do týdne KD... konzultujte s dodavatelem 5

8 Ventilové soupravy - KD0951CZ /10 VS 200 Dvoucestná ventilová souprava Provozní tlak až 42 MPa. Provozní teplota až 500 C. Materiál nerezová ocel (17248). Výběr těsnicích prvků z různých materiálů Grafit, PTFE, PEEK, Viton, EPDM. Dotahovatelná ucpávka. Průměr propojovacích kanálků 4 mm. Certifikát EU přezkoušení typu podle směrnice 2014/68/EU. Použití jako tlaková výstroj dle NV č. 219/2016 Sb. Použití Dvoucestná ventilová souprava slouží k uzavření přívodu tlakového média do snímače tlaku, k odkalení nebo odvzdušnění impulsního potrubí a případně k napojení dalšího zařízení na tlakové médium. Ventilová souprava je určena pro přímou montáž na snímač tlaku nebo pro montáž mezi impulsní potrubí. Popis Celá ventilová souprava je kromě těsnicí kuličky a těsnění vřetena ventilku vyrobena z nerezové oceli (17248). Těsnicím prvkem ventilku je kulička, zasazená do čela vřetena ventilku, která uzavírá průchozí kanálek ventilu o průměru 4 mm. Materiál těsnicí kuličky je možné volit z více možností, buď z kalené nerezové oceli , z keramiky Si 3 N 4 nebo z plastu PTFE 325. Vřeteno ventilu základního provedení je těsněno O-kroužkem z materiálu Viton (FPM) nebo EPDM, v obou případech s dvěma opěrnými kroužky z teflonu. U provedení ventilku s dotahovatelnou ucpávkou je možné zvolit materiál těsnění PTFE, Grafit nebo PEEK. Celá řada rozměrů vstupního a výstupního šroubení umožňuje montáž ventilové soupravy do návarku, na nátrubek s přechodovou přípojkou, do šroubení snímače nebo připojení impulsního potrubí pomocí přivařovací vsuvky, přivařovací kuželky nebo jednoduchého zářezného kroužku pro průměr potrubí 8 nebo 10 mm nebo dvojitého zářezného kroužku pro průměr potrubí 12 nebo 14 mm. Doplňující parametry Použité materiály: těleso ventilu nerezová ocel (17248) těsnicí kulička ventilu nerezová ocel (X105CrMo17) keramika Si 3 N 4 plast PTFE 325 O-kroužek EPDM, Viton opěrné kroužky teflon prachovky ventilu silikonová pryž dotahovatelná ucpávka PTFE, Grafit, PEEK navařovací vsuvka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) navařovací kuželka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) zářezný kroužek nerezová ocel (17348) Hmotnost bez příslušenství: VS 200 1,1 kg Technické parametry Provozní tlak: až 42 MPa Provozní teplota: až 500 C Propojení ventilu: VS 200 6

9 Dvoucestná ventilová souprava VS 200 Oblast použití ventilové soupravy v závislosti na teplotě a tlaku Tlak [bar] 400 A-C O-kroužek EPDM B-D O-kroužek VITON A-D sedlo PTFE 325 Tlak [bar] E-F ucpávka PTFE E-G ucpávka PEEK E-H ucpávka GRAFIT + sedlo E-J ucpávka GRAFIT + sedlosi 3 N A B C D E F G H J Teplota [C] Teplota [C] Maximální hodnoty teploty a tlaku v závislosti na materiálu těsnicího sedla (kuličky) a materiálu těsnění vřetena ventilku Materiál těsnicího sedla (kuličky) Ocel (X105CrMo17) Keramika Si 3 N 4 Fluoroplast PTFE 325 Materiál těsnění vřetena ventilku EPDM Viton (FPM) PTFE PEEK Grafit Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 22 MPa 400 C 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 20 MPa 500 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C MPa 130 C 15 MPa 200 C 15 MPa 200 C 15 MPa 200 C - - Rozměrové nákresy 2x M Typ Popis VS 200 Dvoucestná ventilová souprava Kód Provedení vstupního šroubení 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 08 vnější závit 1/4"-18 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné Kód Provedení výstupního šroubení 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 08 vnější závit 1/4"-18 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné... označené provedení skladem... označené provedení k dodání do týdne 7

10 Dvoucestná ventilová souprava VS 200 Kód Těsnění vřetena ventilu / Materiál - použití 0 O-kroužek / EPDM - pmax 40 MPa, pro čpavek, vzduch do 95 C (nevhodné pro DEMI vodu!) 1 O-kroužek / Viton - pmax 40 MPa, pro vodu a DEMI vodu do 100 C, vzduch do 200 C 5 ucpávka / PTFE - pmax 42 MPa, Tmax=200 C 6 ucpávka / Grafit - pmax 30 MPa, Tmax=500 C 7 ucpávka / PEEK - pmax 42 MPa, Tmax=260 C 9 jiné Kód Materiál těsnicího prvku (kuličky) 0 ocel (17042) do 400 C 3 keramika Si3N4 do 500 C 5 plast PTFE 325 do 200 C/15 MPa, do 50 C/30 MPa (ne pro těsnění vřetena ventilu Grafit a PEEK) 9 jiný Kód Provedení bočního šroubení B01 vnější závit M20x1,5 manometrový B02 vnější závit M20x1,5 s kuželovým sedlem B04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) B05 B06 B07 B08 B10 B11 vnější závit M20x1,5L (levý) vnější závit G1/2" manometrový vnější závit 1/2"-14 NPT vnější závit 1/4"-18 NPT vnější závit M20x1,5 válcový (bez čepu pro vystředění těsnění) vnitřní závit 1/4"-18 NPT B12 vnitřní závit 1/2"-14 NPT B13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) B22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B24 dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B99 jiné VOLITELNÉ PŘÍSLUŠENSTVÍ Kód Přechodová přípojka Pouze pro kódy šroubení P1 M20x1,5L / M20x1,5 materiál (11109) (B) 01; 05; 10 P2 M20x1,5L / M20x1,5 materiál (17240) (B) 01; 05; 10 P3 M20x1,5L / G1/2" materiál (11109) (B) 05; 06 P4 M20x1,5L / G1/2" materiál (17027) (B) 05; 06 P9 jiná Kód Zaslepovací matice a zátky Pouze pro kódy šroubení M01 matice M20x1,5 materiál (17248) (B) 01; 10 M05 matice M20x1,5L materiál (17248) (B) 05 M06 matice G1/2" materiál (17248) (B) 06 M11 zátka 1/4"-18 NPT materiál (17248) (B) 11 M99 jiná Kód Vsuvky, kuželky a zářezné kroužky Pouze pro kódy šroubení V12.. vsuvka pro přivaření pr. 12 (pr. 14) / pr. 8 mm s převlečnou maticí M20x1,5 (B) 01 V14.. vsuvka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 01 K12.. kuželka pro přivaření pr. 12 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 02 K14.. kuželka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 (B) 02 Z08.. zářezný kroužek na potrubí pr. 8 mm (±0,06 mm) s převlečnou maticí M16x1,5 (B) 04 Z10.. zářezný kroužek na potrubí pr. 10 mm (±0,07 mm) s převlečnou maticí M18x1,5 (B) 13 Kód Materiál vsuvky nebo kuželky Materiál zářezného kroužku 1 uhlíková ocel (11523) 2 ocel (15128) 4 nerezová ocel (17248) 5 nerezová ocel (17348) 9 jiný Kód Materiál matice pro vsuvky nebo kuželky Materiál matice pro zářezný kroužek 0 uhlíková ocel (11109) pozinkovaná (11109) pozinkovaná 3 nerezová ocel (17240) (17240) (17348) postříbřený závit (ne pro Z10) 9 jiný Kód Těsnění (ne pro kuželky a zářezné kroužky) CU ploché, pr. 17/6,5-2 mm, materiál měď AL ploché, pr. 17/6,5-2 mm, materiál hliník OC hřebínkové, pr. 17/6,5-3,5 mm, materiál nerez (17248) Kód Doplňky GR pasta G-Rapid plus (50 g) proti zadírání závitů a snadnou montáž a demontáž (ne pro kyslík) LU pasta Lukosan M11 (50 g) pro mazání O-kroužků, závitů a pro provedení na kyslík TT KL tekutý teflonový tmel pro vyšší teploty pro zpětnou montáž ventilků klička k ovládání ventilku pro vyšší teploty Q1 materiálový atest tělesa VS dle ČSN EN 10204, 3.1 TZ tlaková zkouška RRT ruční řezačka pro trubky s pr. 1/4" až 1 1/2" (dodání náhradních řezacích koleček KD) RPO ruční přípravek na odhrotování konců pro trubky s pr. 1/8" až 1 5/8" (dodání náhradních břitů KD) RO6 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 6 mm RO12 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 12 mm Kód Zvláštní provedení PL úprava kliček ventilů pro plombování KY odmaštěné provedení pro kyslík (ne pro Grafit) Kód Upevňovací šrouby pro montáž ventilové soupravy SR4 2 ks šroub M10x15 DIN 912, pozinkovaný + 2 ks podložka 10,5, pozinkovaná Příklad objednávky: VS B01 P2 Z1450 CU... označené provedení skladem... označené provedení k dodání do týdne KD... konzultujte s dodavatelem 8

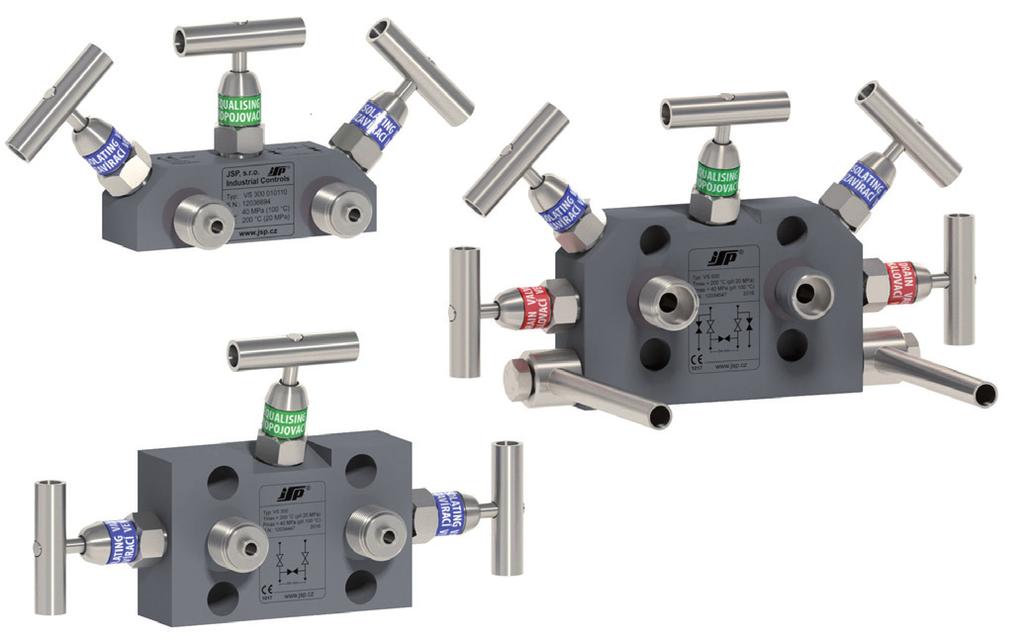

11 Ventilové soupravy - KD0217CZ /10 VS 300, VS 500, VS 501 Třícestná a pěticestná ventilová souprava Provozní tlak až 42 MPa. Provozní teplota až 500 C. Montáž přímo na snímač tlakové diference, nebo mezi impulsní potrubí. Výběr těsnicích prvků z různých materiálů Grafit, PTFE, PEEK, Viton, EPDM. Dotahovatelná ucpávka. Průměr propojovacích kanálků 4 mm. Odkalovací potrubí z boku tělesa umožňující libovolnou polohu ventilové soupravy. Certifikát ES EU přezkoušení typu podle směrnice 2014/68/EU. Použití jako tlaková výstroj dle NV č. 219/2016 Sb. Použití Třícestná VS 300 a pěticestné ventilové soupravy VS 500 a VS 501 slouží k uzavření přívodu tlakového média při odpojení snímače tlaku nebo tlakové diference a k propojení obou vstupních komor snímače tlakové diference při seřizování nuly na provozním tlaku. Pěticestná souprava navíc umožňuje odvzdušnění a odkalení impulsního potrubí. Popis Ventilová souprava je určena pro přímou montáž na snímač tlakové diference s roztečí vstupů 54 mm nebo pro montáž mezi impulsní potrubí. Celá ventilová souprava je kromě těsnicí kuličky a těsnění vřetena ventilku vyrobena z nerezové oceli (17248). Těsnicím prvkem ventilku je kulička, zasazená do čela vřetena ventilku, která uzavírá průchozí kanálek ventilu o průměru 4 mm. Materiál těsnicí kuličky je možné volit z více možností, buď z kalené nerezové oceli , z keramiky Si 3 N 4 nebo z plastu PTFE 325. Vřeteno ventilku základního provedení je těsněno O-kroužkem z materiálu Viton (FPM) nebo EPDM, v obou případech s dvěma opěrnými kroužky z teflonu. U provedení ventilku s dotahovatelnou ucpávkou je možné zvolit materiál těsnění PTFE, Grafit nebo PEEK. Celá řada rozměrů vstupního a výstupního šroubení umožňuje připojení impulsního potrubí pomocí přivařovací vsuvky, přivařovací kuželky nebo jednoduchého zářezného kroužku pro průměr potrubí 8 nebo 10 mm nebo dvojitého zářezného kroužku pro průměr potrubí 12 nebo 14 mm. Technické parametry Provozní tlak: až 42 MPa Provozní teplota: až 500 C Rozteč tlakových vstupů: 54 mm Propojení ventilu: VS 300 VS 500 VS 501 Doplňující parametry VS 500..B Použité materiály: těleso ventilu nerezová ocel (17248) těsnicí kulička ventilu nerezová ocel (X105CrMo17) keramika Si 3 N 4 plast PTFE 325 O-kroužek EPDM, Viton opěrné kroužky teflon prachovky ventilu silikonová pryž dotahovatelná ucpávka PTFE, Grafit, PEEK navařovací vsuvka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) 9

12 Třícestná a pěticestná ventilová souprava VS 300, VS 500, VS 501 navařovací kuželka uhlíková ocel (11523) ocel (15128) nerezová ocel (17248) zářezný kroužek nerezová ocel (17348) Hmotnost bez příslušenství: VS 300 1,5 kg VS 500 2,2 kg VS 501 2,2 kg držák na stěnu 0,5 kg držák na trubku 0,9 kg Oblast použití ventilové soupravy v závislosti na teplotě a tlaku Tlak [bar] A-CTlak O-kroužekA-C EPDMO-kroužekTlak EPDM B-D[bar] O-kroužekB-D VITONO-kroužek[bar] VITON Tlak [bar] A-D sedlo PTFE A-D 325 sedlo PTFE E-F ucpávka PTFE E-F ucpávka PTFE E-G ucpávka PEEK E-G ucpávka PEEK E-H ucpávka GRAFIT E-H ucpávka + sedlo GRAFIT + sedlo E-J ucpávka GRAFIT E-J ucpávka + sedlografit Si 3 N 4 + sedlosi 3 N A B CA B D C D E E F G F H G J H J Teplota [C] Teplota [C] Teplota [C] Teplota [C] Maximální hodnoty teploty a tlaku v závislosti na materiálu těsnicího sedla (kuličky) a materiálu těsnění vřetena ventilku Materiál těsnicího sedla (kuličky) Ocel (X105CrMo17) Keramika Si 3 N 4 Fluoroplast PTFE 325 Materiál těsnění vřetena ventilku EPDM Viton (FPM) PTFE PEEK Grafit Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota Tlak Teplota 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 22 MPa 400 C 40 MPa 100 C 40 MPa 100 C 42 MPa 100 C 42 MPa 100 C 30 MPa 100 C 20 MPa 130 C 20 MPa 200 C 25 MPa 200 C 15 MPa 260 C 20 MPa 500 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C 30 MPa 50 C MPa 130 C 15 MPa 200 C 15 MPa 200 C 15 MPa 200 C - - Rozměrové nákresy Třícestná ventilová souprava VS 300 Montáž na snímač tlakové diference 10

13 Třícestná a pěticestná ventilová souprava VS 300, VS 500, VS 501 Montáž mezi impulsní potrubí Pěticestná ventilová souprava VS 500, VS 501 Montáž mezi impulsní potrubí Montáž na snímač tlakové diference 11

14 Třícestná a pěticestná ventilová souprava VS 300, VS 500, VS 501 Pěticestná ventilová souprava VS 500..B Příklady montáže ventilových souprav v provozu Držák na stěnu Adaptér se třmenem pro připevnění na trubku Podložka pro montáž VS 300 Příklady použití držáků a montáže snímačů 12

15 Třícestná a pěticestná ventilová souprava VS 300, VS 500, VS 501 Typ Popis VS 300 Třícestná ventilová souprava s roztečí tlakových vstupů 54 mm (vnitřní propojení kanálků viz schéma) VS 500 Pěticestná ventilová souprava s roztečí tlakových vstupů 54 mm (vnitřní propojení kanálků viz schéma) VS 501 Pěticestná ventilová souprava s roztečí tlakových vstupů 54 mm (vnitřní propojení kanálků viz schéma) Kód Provedení vstupního připojení 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné Kód Provedení výstupního připojení 00 přímá montáž na přírubu snímače tlakové diference s roztečí tlakových vstupů 54 mm 01 vnější závit M20x1,5 manometrový 02 vnější závit M20x1,5 s kuželovým sedlem 04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) 05 vnější závit M20x1,5L (levý) 06 vnější závit G1/2" manometrový 07 vnější závit 1/2"-14 NPT 11 vnitřní závit 1/4"-18 NPT 12 vnitřní závit 1/2"-14 NPT 13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) 22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI jiné Kód Těsnění vřetena ventilu / Materiál - použití 0 O-kroužek / EPDM - pmax 40 MPa, pro čpavek, vzduch do 95 C (nevhodné pro DEMI vodu!) 1 O-kroužek / Viton - pmax 40 MPa, pro vodu a DEMI vodu do 100 C, vzduch do 200 C 5 ucpávka / PTFE - pmax 42 MPa, Tmax=200 C 6 ucpávka / Grafit - pmax 30 MPa, Tmax=500 C 7 ucpávka / PEEK - pmax 42 MPa, Tmax=260 C 9 jiné Kód Materiál těsnicího prvku (kuličky) 0 ocel (17042) do 400 C 3 keramika Si3N4 do 500 C 5 plast PTFE 325 do 200 C/15 MPa, do 50 C/30 MPa (ne pro těsnění vřetena ventilu Grafit a PEEK) 9 jiný VOLITELNÉ POUZE PRO PROVEDENÍ VS 500 Kód Provedení bočního šroubení B01 vnější závit M20x1,5 manometrový B02 vnější závit M20x1,5 s kuželovým sedlem B04 vnější závit M16x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 8 mm) B05 B06 B07 B08 B10 B11 vnější závit M20x1,5L (levý) vnější závit G1/2" manometrový vnější závit 1/2"-14 NPT vnější závit 1/4"-18 NPT vnější závit M20x1,5 válcový (bez čepu pro vystředění těsnění) vnitřní závit 1/4"-18 NPT B12 vnitřní závit 1/2"-14 NPT B13 vnější závit M18x1,5 s kuželovým sedlem (pouze pro zářezný kroužek pr. 10 mm) B22 dvojitý zářezný kroužek pro trubku pr. 12 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B24 dvojitý zářezný kroužek pro trubku pr. 14 mm, převlečná matice s postříbřeným závitem, materiál AISI 316 B99 jiné VOLITELNÉ PŘÍSLUŠENSTVÍ Kód Přechodová přípojka Pouze pro kódy šroubení P1 M20x1,5L / M20x1,5 materiál (11109) 01; 05 P2 M20x1,5L / M20x1,5 materiál (17240) 01; 05 P3 M20x1,5L / G1/2" materiál (11109) 05; 06 P4 M20x1,5L / G1/2" materiál (17027) 05; 06 P9 jiná Kód Vsuvky, kuželky a zářezné kroužky Pouze pro kódy šroubení V12.. vsuvka pro přivaření pr. 12 (pr. 14) / pr. 8 mm s převlečnou maticí M20x1,5 01 V14.. vsuvka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 01 K12.. kuželka pro přivaření pr. 12 / pr. 8 mm s převlečnou maticí M20x1,5 02 K14.. kuželka pro přivaření pr. 14 / pr. 8 mm s převlečnou maticí M20x1,5 02 Z08.. zářezný kroužek na potrubí pr. 8 mm (±0,06 mm) s převlečnou maticí M16x1,5 04 Z10.. zářezný kroužek na potrubí pr. 10 mm (±0,07 mm) s převlečnou maticí M18x1,5 13 Kód Materiál vsuvky nebo kuželky Materiál zářezného kroužku 1 uhlíková ocel (11523) 2 ocel (15128) 4 nerezová ocel (17248) 5 nerezová ocel (17348) 9 jiný Kód Materiál matice pro vsuvky nebo kuželky Materiál matice pro zářezný kroužek 0 uhlíková ocel (11109) pozinkovaná (11109) pozinkovaná 3 nerezová ocel (17240) (17240) (17348) postříbřený závit (ne pro Z10) 9 jiný... označené provedení skladem... označené provedení k dodání do týdne 13

16 Třícestná a pěticestná ventilová souprava VS 300, VS 500, VS 501 Kód Těsnění (ne pro kuželky a zářezné kroužky) CU ploché, pr. 17/6,5-2 mm, materiál měď AL ploché, pr. 17/6,5-2 mm, materiál hliník OC hřebínkové, pr. 17/6,5-3,5 mm, materiál nerez (17248) Kód Upevňovací šrouby pro montáž ventilové soupravy na snímač tlakové diference SR1 4 ks šroub 7/16"-20 UNF x 7/4" (45 mm), pozinkovaný SR2 4 ks šroub 7/16"-20 UNF x 6/4" (38 mm), pozinkovaný, pro snímač 2051, 3051 s tradiční přírubou SR3 4 ks šroub 7/16"-20 UNF x 2 3/4" (70 mm), pozinkovaný, pro snímač 3051 s koplanární přírubou SR5 4 ks šroub M10x45, pozinkovaný SR6 4 ks šroub M10x45, nerezový Kód Montážní držáky DS31 držák na stěnu pro VS 300 DS51 držák na stěnu pro VS 500, VS 501 DT31 držák na trubku (max. pr. 63 mm) se třmenem pro VS 300 DT51 držák na trubku (max. pr. 63 mm) se třmenem pro VS 500, VS 501 Kód Doplňky GR pasta G-Rapid plus (50 g) proti zadírání závitů a snadnou montáž a demontáž (ne pro kyslík) LU TT KL pasta Lukosan M11 (50 g) pro mazání O-kroužků, závitů a pro provedení na kyslík tekutý teflonový tmel pro vyšší teploty pro zpětnou montáž ventilků klička k ovládání ventilku pro vyšší teploty Q1 materiálový atest tělesa VS dle ČSN EN 10204, 3.1 TZ tlaková zkouška RRT ruční řezačka pro trubky s pr. 1/4" až 1 1/2" (dodání náhradních řezacích koleček KD) RPO ruční přípravek na odhrotování konců pro trubky s pr. 1/8" až 1 5/8" (dodání náhradních břitů KD) RO6 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 6 mm RO12 ruční ohýbačka s indikací úhlu ohybu, pro průměr trubky 12 mm Kód Zvláštní provedení PL úprava kliček ventilů pro plombování KY odmaštěné provedení pro kyslík (ne pro Grafit) Příklad objednávky: VS V1210(2x) CU(2x) Příklad objednávky: VS Z označené provedení skladem... označené provedení k dodání do týdne KD... konzultujte s dodavatelem 14

17 Ventilové soupravy - KD1079CZ /09 HPBY Jednocestné ventily Provozní tlak až 41,4 MPa (PTFE), 68,9 MPa (PEEK). Provozní teplota -54 až 204 C (PTFE), -54 až 232 C (PEEK). Materiál tělesa nerezová ocel. Materiál sedla PTFE nebo PEEK. Materiál ucpávky PTFE (standard) nebo Grafoil. Průměr kanálku 10 mm. Typ Popis Vstup Výstup Materiál HPBYB4FF Kulový kohout 1/4" NPT vnitřní 1/4" NPT vnitřní nerezová ocel HPBYB8FF Kulový kohout 1/2" NPT vnitřní 1/2" NPT vnitřní nerezová ocel HPBYBM6A Kulový kohout 6 mm A-LOK 6 mm A-LOK nerezová ocel HPBYBM12A Kulový kohout 12 mm A-LOK 12 mm A-LOK nerezová ocel HNV, HGV Jednocestné ventily Provozní tlak až 41,4 MPa (HGV-PTFE), 68,9 MPa (HNV, HGV-PEEK). Provozní teplota -54 až 260 C (PTFE), -54 až 538 C (Grafoil). Materiál tělesa nerezová ocel. Materiál těsnění PTFE (standard) nebo Grafoil. Průměr sedla 4 mm. HNV... HGV... Typ Popis Vstup Výstup Materiál HNVS4FF Jehlový ventil 1/4" NPT vnitřní 1/4" NPT vnitřní nerezová ocel HNVS8FF Jehlový ventil 1/2" NPT vnitřní 1/2" NPT vnitřní nerezová ocel HNVSM12A Jehlový ventil 12 mm A-LOK 12 mm A-LOK nerezová ocel HGVS8 Kontrolní uzávěr 1/2" NPT vnější 3x 1/2"NPT vnitřní nerezová ocel Kód Volitelné provedení 9 zakončením dříků ventilových hlav z PTCFE 3 ucpávky a těsnicí kroužek/kroužky z Grafoil OXY odmaštěné provedení pro kyslík HLS2V Dvoucestné ventilové soupravy Provozní tlak až 41,4 MPa. Provozní teplota -54 až 260 C (PTFE), -54 až 538 C (Grafit). Montáž mezi impulsní potrubí. Materiál tělesa nerezová ocel. Materiál ucpávky PTFE (standard) nebo Grafoil. Typ Popis Vstup Výstup Odvzduš. / Testování Materiál HLS2V Dvoucestná ventilová souprava 1/2" NPT vnitřní 1/2" NPT vnitřní 1/4" NPT vnitřní nerezová ocel Kód Volitelné provedení 9 zakončením dříků ventilových hlav z PTCFE 3 ucpávky a těsnicí kroužek/kroužky z Grafoil OXY odmaštěné provedení pro kyslík 15

18 Jednocestné ventily; dvoucestné, třícestné a pěticestné ventilové soupravy HDS, HLS, HEFS Třícestné a pěticestné ventilové soupravy Provozní tlak až 41,4 MPa. Provozní teplota -54 až 538 C (Grafoil), -54 až 260 C (PTFE). Montáž přímo na snímač tlakové diference nebo mezi impulsní potrubí. Připojení vstupu 1/2 NPT vnitřní. Připojení pro odvzdušnění / testování 1/4 NPT vnitřní. Materiál tělesa nerezová ocel. Materiál ucpávky PTFE (standard) nebo Grafoil. HDS3M HLS3M HEFS3 HDS5M HLS5M Typ Popis Materiál HLS3M Třícestná ventilová souprava pro montáž mezi potrubí nerezová ocel HDS3M Třícestná ventilová souprava pro montáž na snímač tlakové diference nerezová ocel HEFS3 Třícestná ventilová souprava pro montáž na snímač tlakové diference nerezová ocel HLS5M Pěticestná ventilová souprava pro montáž mezi potrubí nerezová ocel HDS5M Pěticestná ventilová souprava pro montáž na snímač tlakové diference nerezová ocel HEFS5CT Pěticestná ventilová souprava pro montáž na snímač tlakové diference nerezová ocel Kód Volitelné příslušenství a provedení 9 zakončením dříků ventilových hlav z PTCFE 3 ucpávky a těsnicí kroužek/kroužky z Grafoil 56 rozteč tlakových vstupů 56 mm 57 rozteč tlakových vstupů 57 mm OXY odmaštěné provedení pro kyslík HKITPTFESEALS 2 ks těsnicí kroužek z PTFE HKITGRAPHOILSEALS 2 ks těsnicí kroužek z Grafoil SR1 1) 4 ks šroub 7/16"-20 UNF x 7/4" (45 mm), pozinkovaný SR2 1) 4 ks šroub 7/16"-20 UNF x 6/4" (38 mm), pozinkovaný, pro snímač 2051, 3051 s tradiční přírubou SR3 1) 4 ks šroub 7/16"-20 UNF x 2 3/4" (70 mm), pozinkovaný, pro snímač 3051 s koplanární přírubou SR5 1) 4 ks šroub M10x45, pozinkovaný SR6 1) 4 ks šroub M10x45, nerezový DPS1 držák ventilové soupravy Parker na stěnu DPT1 držák ventilové soupravy Parker na 2" trubku... označené provedení skladem HEFS5CT 1) 4 ks upevňovacích šroubů a těsnění jsou součástí balení ventilové soupravy 16

19 Příslušenství - KD0282CZ /09 A-LOK Šroubení s dvojitými zářeznými kroužky Eliminuje technologii svařování. Snadná montáž bez speciálního nářadí jako je momentový klíč, distanční měrky. Postříbřené závity - nižší oděr. Zadní přítlačný kroužek využívá technologie Suparcase IM (neotlačuje se). Design dvojitého zářezného kroužku. Standardní materiál 316L. Vysoký provozní tlak až 690 bar. Vysoká provozní teplota až 650 C. Opakovatelná demontáž a montáž bez ztráty těsnosti. Popis Šroubení A-LOK s vnějším závitem NPT Připojovací Průměr Rozměry [mm] Typ závit 1) trubky A C D R W Materiál M6MSC1/4N-316 1/4" NPT vnější 6 38,1 17,7 30,6 14,3 14 nerezová ocel M8MSC1/4N-316 1/4" NPT vnější 8 38,8 18,6 31,3 14,3 15 nerezová ocel M10MSC1/4N-316 1/4" NPT vnější 10 40,9 19,5 33,3 14,3 18 nerezová ocel M12MSC1/4N-316 1/4" NPT vnější 12 43,4 22,0 33,3 14,3 22 nerezová ocel M8MSC1/2N-316 1/2" NPT vnější 8 45,6 18,6 38,1 19,1 22 nerezová ocel M10MSC1/2N-316 1/2" NPT vnější 10 47,5 19,5 38,9 19,1 22 nerezová ocel M12MSC1/2N-316 1/2" NPT vnější ,0 38,9 19,1 22 nerezová ocel M14MSC1/2N-316 1/2" NPT vnější ,0 38,9 19,1 24 nerezová ocel M8MSC1/4R-316 G1/4" vnější 8 38,5 18,6 32,3 11,2 19 nerezová ocel M12MSC1/4R-316 G1/4" vnější 12 42,6 22,0 32,5 11,2 22 nerezová ocel M12MSC1/2R-316 G1/2" vnější ,0 38,9 14,2 27 nerezová ocel Příklad objednávky: M8MSC1/4N-316 Popis Šroubení A-LOK (koleno) s vnějším závitem NPT Připojovací Průměr Rozměry [mm] Typ závit 1) trubky C H L R W Materiál M6MSEL1/4N-316 1/4" NPT vnější ,4 19,6 14,2 1/2" nerezová ocel M8MSEL1/4N-316 1/4" NPT vnější 8 28,8 24,4 21,3 14,2 9/16" nerezová ocel M10MSEL1/4N-316 1/4" NPT vnější 10 31,5 26,2 23,9 14,2 11/16" nerezová ocel M12MSEL1/4N-316 1/4" NPT vnější 12 36,0 28,2 25,9 14,2 13/16" nerezová ocel M8MSEL1/2N-316 1/2" NPT vnější 8 32,7 33,0 25,2 19,1 13/16" nerezová ocel M10MSEL1/2N-316 1/2" NPT vnější 10 33,5 33,0 25,9 19,0 13/16" nerezová ocel M12MSEL1/2N-316 1/2" NPT vnější ,0 25,9 19,0 13/16" nerezová ocel Příklad objednávky: M8MSEL1/4N-316 Popis Šroubení A-LOK s vnitřním závitem NPT Připojovací Průměr Rozměry [mm] Typ závit trubky A C D W Materiál M6FSC1/4N-316 1/4" NPT vnitřní 6 36,1 17,7 28,6 19 nerezová ocel M8FSC1/4N-316 1/4" NPT vnitřní 8 36,9 18,6 29,4 19 nerezová ocel M10FSC1/4N-316 1/4" NPT vnitřní 10 37,8 19,5 30,2 19 nerezová ocel M12FSC1/4N-316 1/4" NPT vnitřní 12 41,9 22,0 31,8 22 nerezová ocel M8FSC1/2N-316 1/2" NPT vnitřní 8 41,9 18,6 35,5 27 nerezová ocel M10FSC1/2N-316 1/2" NPT vnitřní 10 44,1 19,5 36,5 27 nerezová ocel M12FSC1/2N-316 1/2" NPT vnitřní 12 46,6 22,0 36,5 27 nerezová ocel Příklad objednávky: M6FSC1/4N-316 Popis Šroubení A-LOK (spojka) pro spojení impulsního potrubí stejného průměru Rozměry [mm] Typ Průměr trubky A C D W Materiál SCM ,2 17,7 26,2 19 nerezová ocel SCM ,2 18,6 28,2 19 nerezová ocel SCM ,2 19,5 31,0 19 nerezová ocel SCM ,2 22,0 31,0 22 nerezová ocel Příklad objednávky: SCM označené provedení skladem... označené provedení k dodání do tří týdnů 1) na přání lze závit G 17

20 Příslušenství snímačů tlaku Popis Šroubení A-LOK (spojka) pro spojení impulsního potrubí rozdílného průměru Průměr trubky Rozměry [mm] Typ T1 T2 A C1 C2 D W Materiál M8RUM ,4 18,6 17,7 27,4 14 nerezová ocel M10RUM ,5 19,5 17,7 29,4 18 nerezová ocel M10RUM ,5 19,5 18,6 29,4 18 nerezová ocel M12RUM ,0 22,0 17,7 29,4 22 nerezová ocel M12RUM ,8 22,0 18,6 30,2 22 nerezová ocel M12RUM ,7 22,0 19,5 31,0 22 nerezová ocel Příklad objednávky: M8RUM6-316 Popis Šroubení A-LOK (koleno) pro spojení impulsního potrubí Rozměry [mm] Typ Průměr trubky C L W Materiál EEM ,0 19,6 1/2" nerezová ocel EEM ,8 21,3 9/16" nerezová ocel EEM ,5 23,9 11/16" nerezová ocel EEM ,0 25,9 13/16" nerezová ocel Příklad objednávky: EEM6-316 Popis Šroubení A-LOK (T-kus) pro spojení impulsního potrubí Rozměry [mm] Typ Průměr trubky A C L W Materiál ETM ,9 27,0 19,6 1/2" nerezová ocel ETM ,7 29,9 22,4 5/8" nerezová ocel ETM ,0 31,5 23,9 11/16" nerezová ocel ETM ,0 36,0 25,9 13/16" nerezová ocel Příklad objednávky: ETM6-316 Popis Šroubení A-LOK (X-kus) pro spojení impulsního potrubí Rozměry [mm] Typ Průměr trubky A C L W Materiál ECRM ,9 27,0 19,6 1/2" nerezová ocel ECRM ,7 29,9 22,4 5/8" nerezová ocel ECRM ,0 33,5 25,9 13/16" nerezová ocel ECRM ,0 36,0 25,9 13/16" nerezová ocel Příklad objednávky: ECRM6-316 označené provedení k dodání do dvou týdnů 18

21 Příslušenství - KD0082CZ /09 Šroubení přechodové s navařovací kuželkou a převlečnou maticí Typ Popis SK Šroubení přechodové s navařovací kuželkou a převlečnou maticí Provedení Kód Závity šroubení Materiál šroubení Materiál matice 1 1/2"-14 NPT / M22x1, jiné Provedení kuželky Kód D 1 ( D 2 ) / d Průměr kuželky Jmenovitý tlak 4 12( 14) / 8 16,7 PN 160 Typ 5 Popis 14 / 8 16,7 PN 400 SK 9 Šroubení jiný přechodové s navařovací kuželkou a převlečnou maticí Kód Provedení Materiál kuželky T max Kód Závity šroubení Materiál 400 C šroubení Materiál matice /2"-14 NPT / M22x1, C jiné 550 C 9 jiný Provedení kuželky Kód Příklad objednávky: D 1 ( D 2 ) SK / d (SK Průměr kuželky = DZ1, SK Jmenovitý = DZ2, SK tlak = DZH1, SK = DZH2) 4 12( 14) / 8 16,7 PN 160 Typ 5 Popis 14 / 8 16,7 PN 400 SV 9 Šroubení jiný přechodové manometrové s navařovací vsuvkou a přesuvnou maticí Kód Provedení Materiál kuželky T max Kód Šroubení 1 Závity šroubení přechodovémateriál 400 C šroubení Materiál matice Těsnění 12 1/2" NPT / M20x1, C Cu s 24 navařovací 1/4" NPT / M20x1,5 vsuvkou a C přesuvnou 11110maticí Cu 9 jiné jiný Příklad objednávky: Provedení SK vsuvky (SK = DZ1, SK = DZ2, SK = DZH1, SK = DZH2) Kód D 1 ( D 2 ) / d Jmenovitý tlak Typ 4 Popis 12( 14) / 8 PN 160 SV 5 Šroubení 14 / 8 přechodové manometrové PN 400 s navařovací vsuvkou a přesuvnou maticí 9 jiný Provedení Kód Materiál Závity šroubení vsuvky TMateriál max šroubení Materiál matice Těsnění /2"-14 NPT / M20x1, C Cu 2 1/4" NPT / M20x1, C Cu jiné 550 C 9 jiný Provedení vsuvky Kód Příklad objednávky: D 1 ( D 2 ) / SV d1 5 4 Jmenovitý (SV = tlak DZM1, SV = DZM2, SV = DZMH1, SV = DZMH2) 4 12( 14)... označené / 8 provedení skladem PN / 8 PN jiný Kód Materiál vsuvky T max C C C 9 jiný Příklad objednávky: SV (SV = DZM1, SV = DZM2, SV = DZMH1, SV = DZMH2)... označené provedení skladem Nástavec s přípojkou Typ Popis NP Nástavec s přípojkou M20x1,5, dle ČSN a ČSN , PN 630 Kód Materiál nástavce / přípojky T max / C / C 9 jiný Příklad objednávky: NP1... označené provedení skladem 19

22 Příslušenství snímačů tlaku Impulsní potrubí Popis Trubka bezešvá, 6x1, materiál (X6CrNiTi18-10) Trubka bezešvá, 8x0,8, materiál (X6CrNiTi18-10) Trubka bezešvá, 8x1, materiál (X6CrNiTi18-10) Trubka bezešvá, 10x1,5, materiál (X6CrNiTi18-10) Trubka bezešvá, 12x1,5, materiál (X6CrNiTi18-10) Trubka bezešvá, 14x1,5, materiál (X6CrNiTi18-10) Trubka bezešvá, 14x2,5, materiál (X6CrNiTi18-10) Trubka bezešvá, 18x1, materiál (X6CrNiTi18-10) Trubka bezešvá, 18x1,5, materiál (X6CrNiTi18-10) Trubka bezešvá, 22x2, materiál (X6CrNiTi18-10) Volitelné příslušenství Kód Příchytky impulsního potrubí SONAP SONAP 12 GZ příchytka impulsního potrubí, materiál galvanicky zinkovaná ocel, pro průměr potrubí 8 až 12 mm SONAP 16 GZ příchytka impulsního potrubí, materiál galvanicky zinkovaná ocel, pro průměr potrubí 12 až 16 mm SONAP 20 GZ příchytka impulsního potrubí, materiál galvanicky zinkovaná ocel, pro průměr potrubí 16 až 20 mm SONAP 24 GZ příchytka impulsního potrubí, materiál galvanicky zinkovaná ocel, pro průměr potrubí 20 až 24 mm SONAP 12 NE příchytka impulsního potrubí, materiál nerez, pro průměr potrubí 8 až 12 mm SONAP 16 NE příchytka impulsního potrubí, materiál nerez, pro průměr potrubí 12 až 16 mm SONAP 20 NE příchytka impulsního potrubí, materiál nerez, pro průměr potrubí 16 až 20 mm SONAP 24 NE příchytka impulsního potrubí, materiál nerez, pro průměr potrubí 20 až 24 mm Kód Příchytky impulsního potrubí RAPR RAPR-106 příchytka impulsního potrubí DIN 3015, materiál polypropylén, pro průměr potrubí 6 mm, Tmax 90 C RAPR-108 příchytka impulsního potrubí DIN 3015, materiál polypropylén, pro průměr potrubí 8 mm, Tmax 90 C RAPR-110 příchytka impulsního potrubí DIN 3015, materiál polypropylén, pro průměr potrubí 10 mm, Tmax 90 C RAPR-112 příchytka impulsního potrubí DIN 3015, materiál polypropylén, pro průměr potrubí 12 mm, Tmax 90 C RAPR-216 příchytka impulsního potrubí DIN 3015, materiál polypropylén, pro průměr potrubí 16 mm, Tmax 90 C Zpracování dělení trubek na délky dle požadavku zákazníka Příklad objednávky: Trubka bezešvá přesná, 12x1,5, materiál , 6000 m Pozor: Dodávané množství může být upraveno podle skutečné délky dodávaných polotovarů a jejich násobků. Pozn.: Minimální odběr konzultujte s technikem dodavatele. Přechodová přípojka Kód Přechodová přípojka P2 M20x1,5L / M20x1,5 materiál P4 M20x1,5L / G1/2" materiál Příklad objednávky: P2 Upevňovací šrouby pro montáž ventilové soupravy Kód Upevňovací šrouby pro montáž ventilové soupravy na snímač tlakové diference SR1 4 ks šroub 7/16"-20 UNF x 7/4" (45 mm), pozinkovaný SR2 4 ks šroub 7/16"-20 UNF x 6/4" (38 mm), pozinkovaný, pro snímač 2051, 3051 s tradiční přírubou SR3 4 ks šroub 7/16"-20 UNF x 2 3/4" (70 mm), pozinkovaný, pro snímač 3051 s koplanární přírubou SR5 4 ks šroub M10x45, pozinkovaný SR6 4 ks šroub M10x45, nerezový Příklad objednávky: SR1 Montážní držáky Kód Montážní držáky DS31 držák na stěnu pro VS 300 DS51 držák na stěnu pro VS 500, VS 501 DT31 držák na trubku (max. pr. 63 mm) se třmenem pro VS 300 DT51 držák na trubku (max. pr. 63 mm) se třmenem pro VS 500, VS 501 DPS1 držák ventilové soupravy Parker na stěnu DPT1 držák ventilové soupravy Parker na 2" trubku Příklad objednávky: DS31... označené provedení skladem 20
