Použití. Popis. Technické parametry. Souprava ventilová

Transkript

1 Souprava ventilová str. /46 Použití k uzavření impulzních potrubí při potřebě odpojení snímače tlaku nebo tlakové diference a propojení obou vstupních tlaků při seřizování nuly snímače tlakové diference na provozním tlaku k odvzdušnění (odkalení) a kontrolu (test) snímače jako vybrané zařízení bezpečnostní třídy 2 a 3 ve smyslu vyhlášky č. 32/2008 Sb. o systému jakosti při provádění a zajišťování činností souvisejících s využíváním jaderné energie a radiačních činností a o zabezpečování jakosti vybraných zařízení s ohledem na jejich zařazení do bezpečnostních tříd jako speciální provedení ve stupni čistoty pro kyslík (kód P2S) jako speciální provedení s čistotou vnitřních povrchů stupně I dle TPE 0-40/926/85 (kód PC) do prostředí, kde je vyžadována seismická odolnost Hz až 33 Hz, zrychlení 3g, osvědčení STKC Dubnica pro průmyslové prostředí s vysokou koncentrací SO2 a prostředí s mořským klimatem Popis Základem ventilových souprav je těleso, do kterého jsou zašroubovány ventilové jednotky. Jejich sedlo je součástí základního tělesa armatury. U armatury s měkkým těsněním má sedlo speciální tvar, který přispívá k zajištění dokonalé těsnosti. Materiál základního tělesa je ocel.454. Ventilové jednotky se konstrukčně liší podle typu použitého těsnění vřetena. To může být tvořeno elastomerovým O-kroužkem, nebo ucpávkou z grafitu, případně plastu. Technické parametry Max. tlak 42 MPa Do max. teploty 500 C Těleso ventil. soupravy nerezová ocel tř..454 Těsnění kulička z nerezové oceli tř..457 nebo kulička keramická Si 3 N 4 nebo měkké těsnění z plastu Těsnící O-kroužky elastomery FPM, NBR, EPDM Ucpávky elastomer PTFE, PEEK nebo Grafoil (expandovaný grafit)

2 Souprava ventilová str. 2/46 Ventilové jednotky s elastomerovým O-kroužkem Poz. Díl materiál Těleso ventilové jednotky.454 *) 2 Vřeteno.454 *) 3 Klička.454 *) 5 O-kroužek FPM (kód W) NBR (kód W2) EPDM (kód W3) 5 Opěrný kroužek PTFE 6 Těsnění sedla.457 (kód S) *) Si 3 N 4 (kód S2) PVDF (kód S3) 7 Rozlišovací kroužek PVC 8 Plombovací otvor *) na tento materiál má výrobce certifikát 3. dle ČSN EN 0204 s ucpávkou z PTFE, grafitu nebo PEEK Poz. Díl materiál Těleso ventilové jednotky.454 *) 2 Vřeteno.454 *) 3 Klička.454 *) 4 Víko ucpávky.454 *) 5 Pojistná matice.454 *) 6 Kroužek.454 *) 7 Opěrný kroužek pro.454 (kód W4) *) těsnění ucpávky vřetena PVDF (kód W5) PEEK (kód W7) 8 Těsnění ucpávky vřetena Grafit (kód W4) PTFE (kód W5) GRAFIT ** (kód W6) PTFE (kód W7) 9 Těsnění sedla.457 (kód S) *) Si 3 N 4 (kód S2) PVDF (kód S3) 0 Rozlišovací kroužek PVC Plombovací otvor *) na tento materiál má výrobce certifikát 3. dle ČSN EN 0204 **) grafit v nukleární čístotě

3 Souprava ventilová str. 3/46 Provozní podmínky Tlakové a teplotní charakteristiky Hodnoty tlaku a teploty pracovního média, pro které může být ventil použit, jsou určeny především zvoleným materiálem těsnění vřeten a těsnicích prvků sedel ventilu. Grafy udávají závislost tlaku na teplotě pro různé materiály těchto těsnicích prvků. Při výběru materiálu je nutné vycházet jak z grafů pro materiál těsnění vřetena, tak z grafu pro materiál těsnění sedla. Provozní charakteristiky ventilu jsou potom určeny materiálem s horšími parametry. * grafit v nukleární čistotě Maximální hodnoty tlaků a teplot, které jsou vyznačeny na tělese ventilu kód W (FPM) W2 (NBR) W3 (EPDM) W4 (Grafit+.454) W5 (PTFE+PVDF) S (ocel) 40MPa 00 C 40MPa 00 C 20MPa 50 C 30MPa 00 C 42MPa 00 C 20MPa 200 C 20MPa 0 C 20MPa 300 C 25MPa 200 C S2 (keramika) 40MPa 00 C 40MPa 00 C 20MPa 50 C 30MPa 00 C 42MPa 00 C 20MPa 200 C 20MPa 0 C 20MPa 500 C 25MPa 200 C S3 (plast) 20MPa 50 C 20MPa 0 C 20MPa 50 C NE 20MPa 50 C kód W6(Grafit*+.454)W7 (PTFE+PEEK) S (ocel) 30MPa 00 C 5MPa 260 C 20MPa 300 C 25MPa 00 C S2 (keramika) 30MPa C 25MPa 00 C S3 (plast) NE NE * grafit v nukleární čistotě

4 Souprava ventilová str. 4/46 Provozní podmínky Chemická odolnost těsnicích materiálů Důležitým parametrem, který určuje spolehlivost armatury, je chemické složení pracovního media. V tabulce jsou informativně uvedeny nejčastěji se vyskytující látky spolu s chemickou odolností materiálů těsnicích prvků. V případě jiných látek je nutné provést zkoušky chemické odolnosti za předpokládaných provozních podmínek (teplota, tlak, koncentrace,...). médium FPM NBR EPDM Grafit PTFE PEEK PVDF Aceton n n n o o o * Acetylen o o o o o o o Benzín o * n o o o o Čpavek (vodný roztok) n n o o o o o Čpavek kapalný n * o o o Čpavek plynný * * n o o Etylen o o o o o Hydraulické kap. nehořl. * n o o o o Hydroxidy * * o o o o KYSELINY - boritá o o o o o o - citronová o * o o o o - dusičná n n n o o o o - fluorovodíková (< 65%) * n * o o n o - fluorovodíková (> 65%) * n * o n - fosforečná 0% o o o o o o o - fosforečná koncentrát o o o o o o - fosforečná vroucí konc. o n o o * - chlorovodík. 0%, 80 C * n o o o o - chlorovodík. 36%, 20 C * * o o o o - chromová o n * o - jablečná o o o o o - karbolová n n n o - kyanovodíková o * * o - máselná * * o - mléčná o * o o o o - mravenčí 0% n n * o o o o - octová 0% n n * o o o o - octová koncentrát n n n o n - salicylová o o o o o - sírová 25% * * o o o o o - sírová 80% n n * o o n * - š avelová 0% o o o o o o - uhličitá o o o o o o - vinná o o o o o o o Kyslík o n o o o o o Oleje o * n o o o o Pára (< 200 C) * n * o o o Pára (> 200 C) n n n o n n Perchloretylen o * n o o o o Petrolej o * n o o o o Plynná paliva o o n o o o o Radioaktivní záření * * * * n o n Stlačený vzduch o o o o o o Toluen, trichloretylen * n n o o o Uhlovodíky o o n o o o Voda (< 80 C) o o o o o o o Voda (> 80 C) o * o o o o o Vodík studený o o o o o o o Vodík teplý o * o o o o o o = odolává výborně * = odolává dobře nebo podmíněně n = neodolává prázdné = nejsou informace

5 Souprava ventilová str. 5/46 Přehled provedení DVOUCESTNÁ VENTILOVÁ SOUPRAVA Provedení Montáž Objednací číslo Strana vstup mezi impulzní potrubí Schéma soupravy upevnění na konvenční nebo koplanární v místě přírubu snímače upevnění na konvenční nebo koplanární 22.. *) 3-4 ve 2 místech přírubu snímače * pouze po dohodě jako zvláštní požadavek TŘÍCESTNÁ VENTILOVÁ SOUPRAVA Provedení Montáž Objednací číslo Strana bez odvzdušnění mezi impulzní potrubí - rozteč 54 mm Schéma soupravy bez odvzdušnění na konvenční nebo koplanární přírubu snímače - rozteč 54 mm přírubu snímače - rozteč 57 mm 33.. *) s odvzduš. ventilkem mezi impulzní potrubí - rozteč 54 mm s odvzduš. ventilkem na konvenční nebo koplanární přírubu snímače - rozteč 54 mm přírubu snímače - rozteč 57 mm 34.. *) * pouze po dohodě jako zvláštní požadavek

6 Souprava ventilová str. 6/46 Přehled provedení PĚTICESTNÁ VENTILOVÁ SOUPRAVA Provedení Montáž Objednací číslo Strana bez kontrolního odběru mezi impulzní potrubí - rozteč 54 mm Schéma soupravy bez kontrolního odběru mezi impulzní potrubí - rozteč 54 mm 45.. AS bez kontrolního odběru mezi impulzní potrubí - rozteč 54 mm 45.. AS s kontrolním odběrem mezi impulzní potrubí - rozteč 54 mm 45.. AS s kontrolním odběrem mezi impulzní potrubí - rozteč 54 mm 45.. AS s kontrolním odběrem mezi impulzní potrubí - rozteč 54 mm 45.. AS 33-34

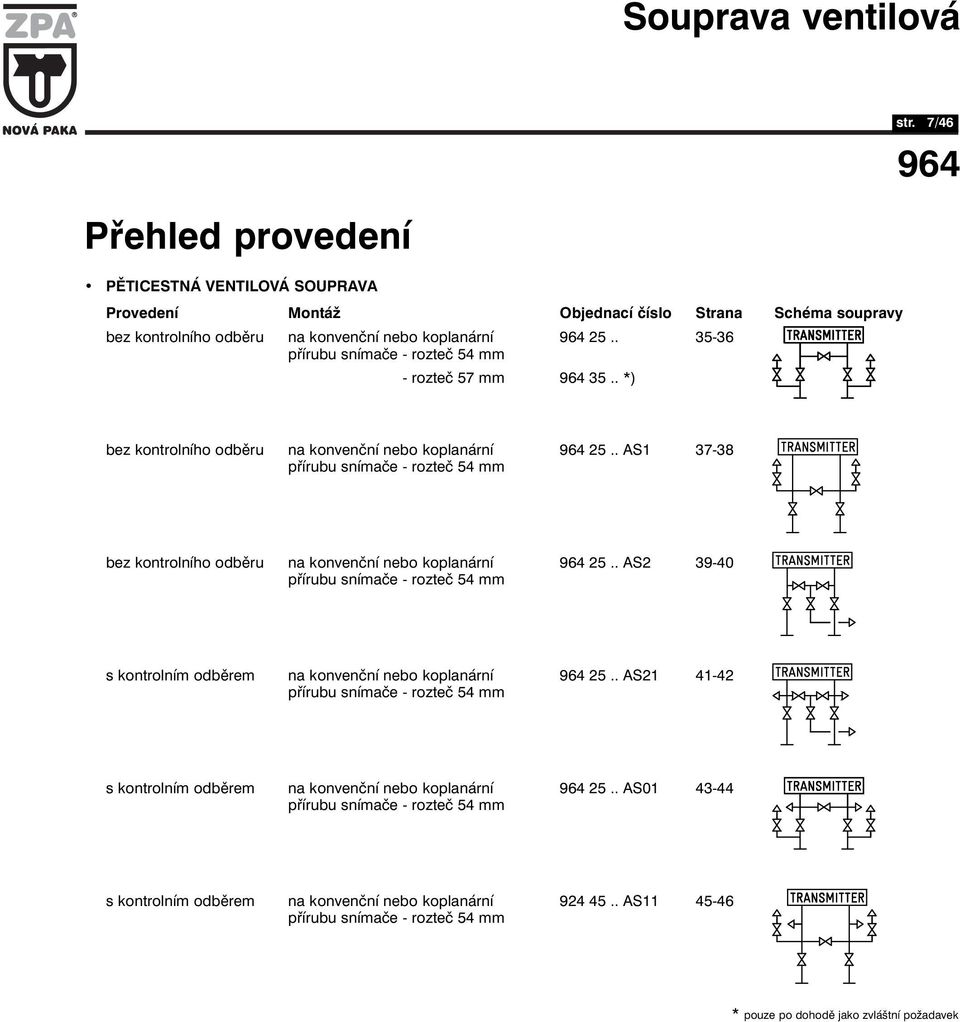

7 Souprava ventilová str. 7/46 Přehled provedení PĚTICESTNÁ VENTILOVÁ SOUPRAVA Provedení Montáž Objednací číslo Strana bez kontrolního odběru na konvenční nebo koplanární přírubu snímače - rozteč 54 mm přírubu snímače - rozteč 57 mm 35.. *) Schéma soupravy bez kontrolního odběru na konvenční nebo koplanární 25.. AS přírubu snímače - rozteč 54 mm bez kontrolního odběru na konvenční nebo koplanární 25.. AS přírubu snímače - rozteč 54 mm s kontrolním odběrem na konvenční nebo koplanární 25.. AS přírubu snímače - rozteč 54 mm s kontrolním odběrem na konvenční nebo koplanární 25.. AS přírubu snímače - rozteč 54 mm s kontrolním odběrem na konvenční nebo koplanární AS přírubu snímače - rozteč 54 mm * pouze po dohodě jako zvláštní požadavek

8 Souprava ventilová str. 8/46 Objednávání - přehled MONTÁŽ SOUPRAVY PROVEDENÍ SOUPRAVY OBJEDNACÍ ČÍSLO SPECIFIKACE X X X X X X vol. 3) přísl. 4) Konvenční na přírubu snímače - rozteč 54 mm 2 Konvenční na přírubu snímače - rozteč 57 mm 6) 3 Mezi impulzní potrubí - rozteč 54 mm 4 Dvoucestné - upevnění v místě Dvoucestné - upevnění v 2 místech 6) 2 Třícestná 3 Třícestná s odvzdušňovacími ventilky 4 Pěticestná 5 Dvojciferný kód připojovací koncovky VSTUPU podle části "VENTILOVÉ SOUPRAVY - koncovky" typ 98 ) X X Dvojciferný kód připojovací koncovky VÝSTUPU podle části "VENTILOVÉ SOUPRAVY - koncovky" typ 98 2) (jen pro 4....) X X TĚSNĚNÍ VŘETENA TĚSNĚNÍ SEDLA SPECIÁLNÍ ÚPRAVA O-kroužek z elastomeru FPM (max. 200 C) W O-kroužek z elastomeru NBR (max. 0 C) W2 O-kroužek z elastomeru EPDM (max. 50 C) W3 Ucpávka Grafit (max. 500 C) W4 Ucpávka PTFE + PVDF (max. 200 C) W5 Ucpávka grafit(v nukleární čístotě)+.454 (max. 500 C) W6 Ucpávka PTFE + PEEK (max. 260 C) W7 Nerezová kulička z mat..457 (max. 300 C) S Keramická kulička Si 3 N 4 (stand. pro W4) (max. 500 C) S2 Měkké těsnění PVDF (NE pro W4 a W7) (max. 50 C) S3 Stupeň čistoty pro O 2 (NE pro W4) P2S Čistota vnitřních povrchů zařízení stupně I PC MONTÁŽ NA SNÍMAČ TLAK. DIFERENCE FISCHER ROSEMOUNT 305 5) (jen pro provedení.3..,.4..,.5..) FR JINÉ SCHEMA SOUPRAVY (jen pro provedení: 25.., JINÉ SCHEMA SOUPRAVY (jen pro provedení: 45..) Kontrolní odběr NE ANO AS AS2 AS0 AS AS2 ) U provedení mezi impulzní potrubí jsou koncovky na výstupu soupravy shodné s koncovkami na vstupu. (kromě 4 ). Lze zvolit koncovky s těmito kódy:, 2, 3, 4, 5, 2, 22, 3, 32, 33, 34, 35, 36, 37, 38, 39, 4, 42, 43, 5, 54, 6 a 63. 2) Jen u provedení dvoucestné 4x xxx možno volit jiné připojovací koncovky na vstupu a výstupu s těmito kódy, 2, 3, 4, 5, 2, 22, 3, 32, 33, 34, 35, 36, 37, 38, 39, 4, 42, 43, 5, 52, 6 a 63. Pro kód 52 na výstupu je možný pouze kód 52 na vstupu 3) Kódy za číselným označením (pozice vol.) označují bu jiné než standardní provedení, spec. úpravu nebo jiné schéma soupravy. V případě, že nebude žádný z těchto kódů uveden, bude dodána souprava ve standardním provedení, tzn. s těsněními W a S. 4) Za objednací číslo je možné doplnit kódy příslušenství dle návodu k příslušenství typ 98: ODP, ODP2, KL, KU až KU6, NA až NA6,NAG až NAG6, EMA3, TZ. V případě uvedení kódu KU nebo NA jsou dodány všechny kuželky nebo nátrubky shodné. Jsou-li požadovány koncovky různé (např. pro vstup uhlíková ocel, výstup nerezová ocel, případně různé průměry), je nutné objednat je zvláš dle návodu k příslušenství typ 98. Kódy příslušenství, které je možno specifikovat za objednacím číslem pouze pro provedení 2xxx a 3xxx: SR2, SR3, SR4, SR 5, B3 5) Specifikaci snímače a případné odvzdušnění rychlospojkou EMA3 uvede zákazník v objednávce Snímač tlaku FR rychlospojky EMA3 si může dodat zákazník. 6) Jako kontrolní odběr se standardně používá koncovka s kódem 5, kód 53 pouze pro provedení 2553AS2 nebo 2553AS2 7) Pouze po dohodě s výrobcem jako ZP

9 Souprava ventilová - dvoucestná mezi impulzní potrubí str. 9/ Materiál těsnění vřetena A C FPM, NBR, EPDM GRAFIT, PTFE, PEEK 85 60

10 Souprava ventilová - dvoucestná mezi impulzní potrubí str. 0/46 Objednávání dvoucestná souprava - mezi impulzní potrubí Koncovka vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Koncovka výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 5 6 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 7 8 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL B3

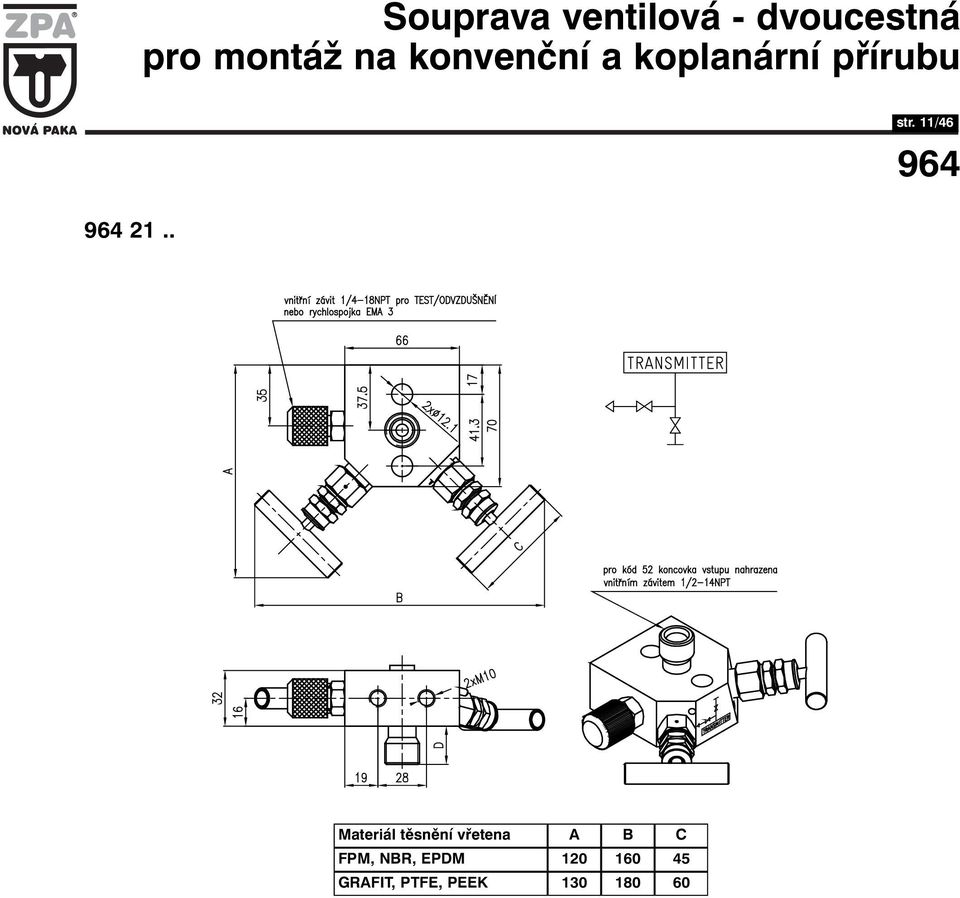

11 2.. Souprava ventilová - dvoucestná pro montáž na konvenční a koplanární přírubu str. /46 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

12 Souprava ventilová - dvoucestná pro montáž na konvenční a koplanární přírubu Objednávání str. 2/46 dvoucestná souprava - pro montáž na konvenční nebo koplanární přírubu Koncovka vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL B3

13 Souprava ventilová - dvoucestná pro montáž na konvenční a koplanární přírubu str. 3/46 Tato souprava je určena pro montáž na konvenční nebo koplanární přírubu snímače tlakové dif. v provedení jako snímače tlaku polohu TEST/ODVZDUŠNĚNÍ nutno v objednávce specifikovat

14 Souprava ventilová - dvoucestná pro montáž na konvenční a koplanární přírubu Objednávání str. 4/46 dvoucestná souprava - pro montáž na konvenční nebo koplanární přírubu Koncovka vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE+PEEK (max. 260 C)* 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL B3

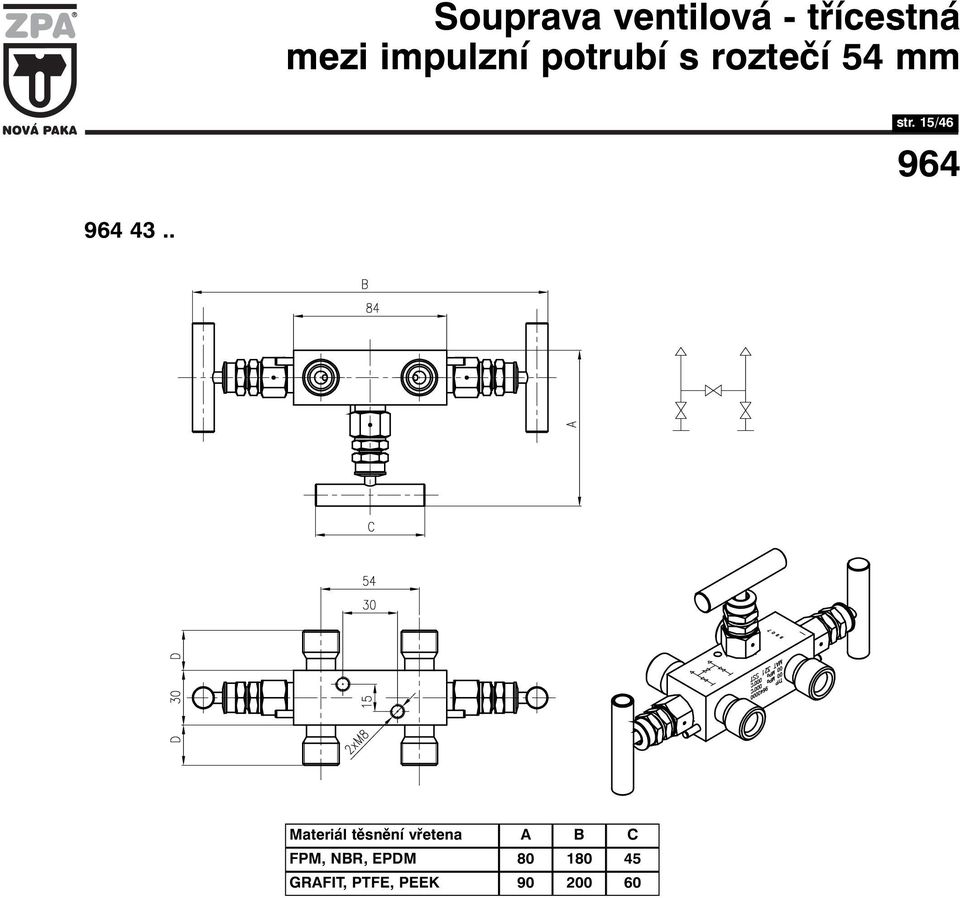

15 Souprava ventilová - třícestná mezi impulzní potrubí s roztečí 54 mm str. 5/ Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

16 Objednávání Souprava ventilová - třícestná mezi impulzní potrubí s roztečí 54 mm str. 6/46 třícestná souprava - mezi impulzní potrubí s roztečí 54 mm Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL možnost objednání odlišné koncovky vstupu a výstupu po dohodě

17 23..; 33.. Souprava ventilová - třícestná na konvenční nebo koplanární přírubu str. 7/46 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

18 Objednávání Souprava ventilová - třícestná na konvenční nebo koplanární přírubu str. 8/46 třícestná souprava - na konvenční nebo koplanární přírubu; 23 - rozteč 54 mm, 33 - rozteč 57 mm* * 2 Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C)* 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě * kód 9 Př. objednávky W 3 S KL B3

19 44.. Souprava ventilová - třícestná mezi impulzní potrubí, s odvzdušňovacími ventilky str. 9/46 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

20 Souprava ventilová - třícestná mezi impulzní potrubí, s odvzdušňovacími ventilky Objednávání str. 20/46 třícestná souprava - mezi impulzní potrubí, s odvzdušňovacími ventilky Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL B3 možnost objednání odlišné koncovky vstupu a výstupu po dohodě

21 Souprava ventilová - třícestná na konvenční nebo koplanární přírubu, s odvzduš. ventilky 24..; 34 str. 2/46 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

22 Souprava ventilová - třícestná na konvenční nebo koplanární přírubu, s odvzduš. ventilky Objednávání str. 22/46 třícestná souprava - na konveční přírubu nebo koplanární přírubu, s odvzdušňovacími ventilky; 24 - rozteč 54 mm, 34 - rozteč 57 mm* * 2 Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě * kód 9 Př. objednávky W 3 S KL B3

23 Souprava ventilová - pěticestná mezi impulzní potrubí str. 23/ Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

24 Souprava ventilová - pěticestná mezi impulzní potrubí str. 24/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 Př. objednávky W 3 S KL B3 možnost objednání odlišné koncovky vstupu a výstupu po dohodě

25 Souprava ventilová - pěticestná mezi impulzní potrubí str. 25/ AS Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

26 Souprava ventilová - pěticestná mezi impulzní potrubí str. 26/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit(v nukleární čistotě)+.454 (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Materiál kuličky S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S Př. objednávky W 3 S B3 A S možnost objednání odlišné koncovky vstupu a výstupu po dohodě

27 Souprava ventilová - pěticestná mezi impulzní potrubí str. 27/ AS2 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

28 Souprava ventilová - pěticestná mezi impulzní potrubí str. 28/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 2 Př. objednávky W 3 S B3 A S 2 možnost objednání odlišné koncovky vstupu a výstupu po dohodě

29 Souprava ventilová - pěticestná mezi impulzní potrubí str. 29/ AS2 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

30 Souprava ventilová - pěticestná mezi impulzní potrubí str. 30/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 2 Př. objednávky W 3 S B3 A S 2 možnost objednání odlišné koncovky vstupu a výstupu po dohodě

31 Souprava ventilová - pěticestná mezi impulzní potrubí str. 3/ AS0 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

32 Souprava ventilová - pěticestná mezi impulzní potrubí str. 32/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 0 Př. objednávky W 3 S B3 A S 0 možnost objednání odlišné koncovky vstupu a výstupu po dohodě

33 Souprava ventilová - pěticestná mezi impulzní potrubí str. 33/ AS Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

34 Souprava ventilová - pěticestná mezi impulzní potrubí str. 34/46 Objednávání pěticestná souprava - mezi impulzní potrubí Koncovky vstupu a výstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S Př. objednávky W 3 S B3 A S možnost objednání odlišné koncovky vstupu a výstupu po dohodě

35 25..; 35.. Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 35/46 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

36 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 36/46 pěticestná souprava - na konvenční nebo koplanární přírubu; 25 - rozteč 54 mm, 35 - rozteč 57 mm* * 2 Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (98) * po dohodě * kód 9 Př. objednávky W 3 S KL B3

37 Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 37/ AS Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

38 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 38/46 pěticestná souprava - na konvenční nebo koplanární přírubu Koncovky vstupu 3 4 xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S Př. objednávky W 3 S B3 A S

39 Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 39/ AS2 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

40 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 40/46 pěticestná souprava - na konvenční nebo koplanární přírubu Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) (kromě koncovky - kód 52) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 2 Př. objednávky W 3 S B3 A S 2

41 Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 4/ AS2 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

42 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 42/46 pěticestná souprava - na konvenční nebo koplanární přírubu Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 2 Př. objednávky W 3 S B3 A S 2

43 Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 43/ AS0 Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

44 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 44/5 pěticestná souprava - na konvenční nebo koplanární přírubu Koncovky vstupu xx viz. Souprava ventilová - koncovky (str. 47 až 5) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S 0 Př. objednávky W 3 S B3 A S 0

45 Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 45/ AS Materiál těsnění vřetena A B FPM, NBR, EPDM GRAFIT, PTFE, PEEK C 45 60

46 Objednávání Souprava ventilová - pěticestná na konvenční nebo koplanární přírubu str. 46/46 pěticestná souprava - na konvenční nebo koplanární přírubu Koncovky vstupu xx viz. Příslušenství souprav ventilových a ventilů (typ 98) 3 4 Těsnění vřetena W W2 W3 W4 W5 W6 W7 O-kroužek FPM (max. 200 C) O-kroužek NBR (max. 0 C) O-kroužek EPDM (max. 50 C) ucpávka Grafit (max. 500 C) ucpávka PTFE + PVDF (max. 200 C) ucpávka Grafit (v nukleární čistotě) (max. 500 C) ucpávka PTFE + PEEK (max. 260 C) 5 6 Těsnění sedla S S2 S3 nerezová ocel.457 (max. 300 C) keramika Si 3 N 4 (max. 500 C) měkké těsnění PVDF (max. 50 C) kód 9 Příslušenství kód viz. Příslušenství souprav ventilových a ventilů (typ 98) * po dohodě kód 9 A S Př. objednávky W 3 S B3 A S Copyright ZPA Nová Paka, a.s. březen 203, verze, N.L.
