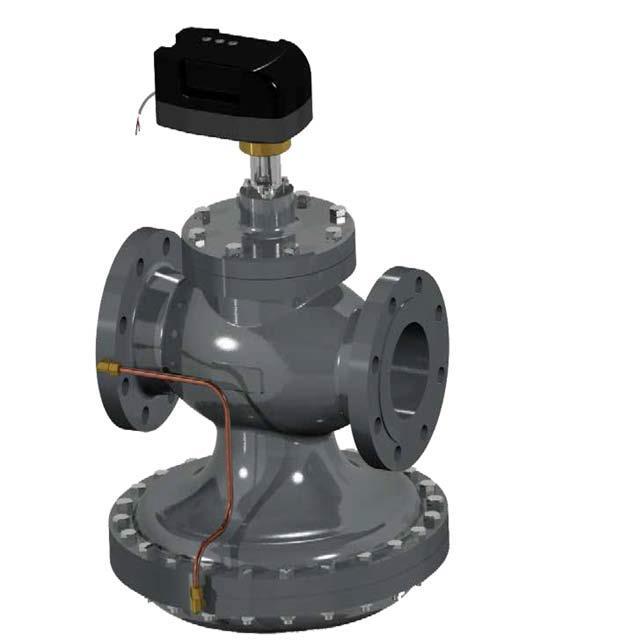

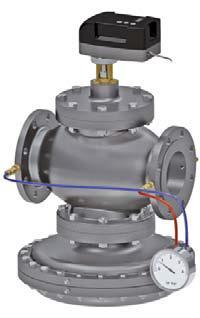

V5004T KOMBI-QM TLAKOVĚ NEZÁVISLÝ REGULAČNÍ A VYVAŽOVACÍ VENTIL NÁVOD K MONTÁŽI
|
|
- Tadeáš Tábor
- před 6 lety
- Počet zobrazení:
Transkript
1 V5004T KOMBI-QM TLAKOVĚ NEZÁVISLÝ REGULAČNÍ A VYVAŽOVACÍ VENTIL NÁVOD K MONTÁŽI Pečlivě prostudujte, než začnete pracovat! Uschovejte pro pozdější využití!
2 1. Vlastnosti pohonu proporcionální regulace řídící signál 2 10V nebo 4 20mA proporcionální regulaceětná vazba o poloze bezpečnostní funkce 4-místný displej 3 tlačítka pro parametrů 2. Montážní postup 1. Namontujte ventil do potrubí tak, aby šipka na těle ventilu odpovídala směru průtoku! Montáž v nesprávném směru může poškodit jak soustavu, tak ventil samotný V případě, že by mohlo dojít ke zpětnému toku, nainstalujte zpětný ventil. Minimální tlaková diference, od které ventil začíná korektně regulovat : Δp min 40 kpa 30 kpa 30 kpa Δp min 40 kpa 30 kpa 30 kpa 2. K průtoku ventilem použijte displej a tři tlačítka na Smart pohonu. Jakmile připojíte pohon na napětí, zobrazí se Go 0. Vyčkejte, až se na displeji objeví 0. Stiskněte a podržte na několik vteřin tlačítko Mode (č.3), abyste vstoupili do nastavovacího režimu. Nyní můžete vybrat a přizpůsobit parametry konkrétní aplikaci. Tlačítky nahoru a dolu vyberte jeden z následujících parametrů. 1 Displej 2 Tlačítko nahoru 3 Tlačítko Mode 4 Tlačítko dolů 3. Zkontrolujte provozní podmínky Ujistěte se, že ventil pracuje při správném rozsahu tlakové diference. Změřte tlakovou ztrátu ventilu, viz obrázek níže. Jestliže naměříte vyšší tlakovou diferenci, než je minimální (Δp min), ventil bude udržovat konstantní průtok odpovídající nastavené hodnotě. SET1 SET2 SET3 SET4 SET5 SET6 SET7 SET8 SET9 SET10 Výběr formátu zadávaných hodnot Výběr řídícího signálu Nastavení minimálního průtoku Nastavení maximálního průtoku Kontrola nastavených hodnot Kompenzace úhlu rotace Kompenzace průtoku Režim při ztrátě napájení Jednotky průtoku Výběr regulační křivky 4. Údržba a čištění Pohon čistěte vlhkým hadříkem. Nepoužívejte žádné čistící prostředky nebo chemické roztoky mohou vážně poškodit pohon a ohrozit funkci ventilu.
3 3. Zapojení pohonu funkce číslo Poznámka barva černá červená bílá zelená modrá žlutá hnědá signál 1 signál 2 autonomní napájení : 1 2 ovládání napěťovým signálem 2 10 VDC řídící signál 1 3 ovládání proudovým signálem 2 20 ma řídící signál 1 3 ovládání OTV / ZAV DC (OTV) 0 VDC (ZAV) zpětná vazba 4-20mA OTV / ZAV : 1 3 dálkové ovládání externě DÁLK. OVL. DÁLK. OVL. dálk. ovl bodová regulace otevírat 24 V zavírat 24 V 3-bodová regulace 3 4 pulsně-šířková modulace PŠM signál PŠM signál 1 3 svorky pro připojení napájecího kabelu 1 a 2 svorky 3 a 4 připojte podle projektového zadání svorka 5 slouží výlučně pro připojení zpětné vazby o poloze svorky 6 a 7 jsou určeny pouze pro připojení dálkového ovládání
4 4. Způsob ovládání 1. Analogové - napěťový signál 5. Dálkové ovládání (RT) ŘÍDÍCÍ SIGNÁL 2 10VDC NAPÁJENÍ AC / DC (společná zem) POUZE DÁLKOVÉ OVLÁDÁNÍ NAPÁJENÍ AC / DC (společná zem) 2. Analogové - proudový signál 6. Pulsně šířková modulace PŠM1 : 0,1 ~ 5s / 20ms krok PŠM2 : 0,1 ~ 25s / 100ms krok ŘÍDÍCÍ SIGNÁL 4 20mA NAPÁJENÍ AC / DC (společná zem) PŠM SIGNÁL NAPÁJENÍ AC / DC (společná zem) 3. 2-polohové (OTV/ZAV) OTEVŘÍT : 24 VDC ZAVŘÍT : 0 VDC NAPÁJENÍ AC / DC (společná zem) 4. Autonomní NAPÁJENÍ AC / DC (společná zem) 7. 3-bodová regulace ZAVÍREJ : AC / DC OTVÍREJ : AC / DC NAPÁJENÍ AC / DC (společná zem) Tento způsob regulace je citlivý na elektrický šum od elektornických za. Je proto doporučeno vložit mezi svorky následující prvky, aby byl elektrický šum eliminován : mezi 3 a 1 odpor 1kΩ mezi 4 a 1 zátěž 0,5W
5 5. Nastavení při uvádění do provozu Při připojení na napájení se na displeji zobrazí Go-0 a automaticky se provede ventilu do nulové polohy. Nedotýkejte se při této operaci tlačítek mohlo by dojít k chybnému nulové polohy ventilu. Následkem je pak špatné průtočného množství. Pohon má zabudovánu bezpečnostní funkci, kterou lze aktivovat, pokud není možné nulovou polohu nastavit automaticky. Spouští se tlačítkem a přerušuje operaci Go-0. Nulová poloha pak může být tlačítkem donastavena. Postup : Stiskněte tlačítko Mode (asi na 2 sekundy), tím přepnete pohon do nastavovacího režimu. Popis Zobrazení Vysvětlení Nastavení Poznámka Bod 1 výběr jednotek zadání / zobrazení Perc yur zadání v % zadání všechny hodnoty v % všechny hodnoty Bod 2 výběr řídícího signálu Int Volt autonomní napěťovým signálem ovládejte připojte napěťový signál napětí mezi 3 a 1: 2 10V 4-20C proudovým signálem připojte proudový signál proud mezi 3 a 1: 4 20mA on-f OTV / ZAV 24 V : otevřít 0 V : zavřít napětí mezi 3 a 1: OTV / 0V ZAV R/TC regulátor řízeno vzdáleně R/T 3-FL 3-bodovým signálem sv. 3 - OTVÍREJ sv. 4 - ZAVÍREJ P-05 PŠM 5 sekund PŠM (0,1 ~ 5 s) P-25P PŠM 25 sekund PŠM (0,1 ~ 25 s) ovládáno RT tlačítkem napětí mezi 3 a 1: = OTVÍREJ napětí mezi 4 a 1 : = ZAVÍREJ 0,1 s : 0% 5 s : 100% 0,1 s : 0% 25 s : 100% Bod 3 min. průtoku nastavené minimální průtočné množství minimální průtok musí být menší než maximální Bod 4 max. průtoku nastavené maximální průtočné množství maximální průtok musí být větší než minimální Bod 5 kontrola (jednotek) St-P St-y Fd-P zobrazeno v % zobrazeno zpětná vazba zobrazena v % průtoku a zpětné vazby by měly být zadávány / zobrazovány ve stejných jednotkách Fd-y zp. vazba zobrazena
6 Popis Zobrazení Vysvětlení Nastavení Poznámka Bod 6 korekce úhlu rotace korekce maximálního pulzu neměňte bez schválení Bod 7 rozsahu průtoku rozsahu průtoku (%) používá se k průtoku Bod 8 volba polohy ventilu při ztrátě napájení OPEN ventil se otevře vyberte OPEN CLOSE ventil se zavře nebo CLOSE pouze pokud je pohon vybaven baterií Bod 9 výběr jednotek průtoku LIT GAL jednotky SI jednotky US (galony) litry/min, m3/hod galony/min Bod 10 výběr průtokové křivky (viz tabulka v kapitole 6) LIN E.PER regulace na základě požadované hodnoty průtoku regulace průtoku podle zadané křivky vyberte průtokovou křivku šipkami nahoru/dolu, výběr Mode lineární křivka (hodnoty průtoku v řádce 1) ekviprocentní křivka (hodnoty průtoku v řádce 2) 6. Hodnoty průtoků podle zvolené křivky POLOHA VENTILU jednotky : % LINEÁRNÍ KŘIVKA jednotky : % EKVIPROCENTNÍ KŘIVKA jednotky : %
7 7. Ruční uzavření ventilu 1. Vyšroubujte upevňovací matici 2. Odmontujte pohon z ventilu 3. Uzavřete ventil klíčem OK 8mm! Poznámka! Jestliže pohon demontujete, buďte opatrní při opětném nasazení na ventil. I malá odchylka v úhlu může zapříčinit nesprávný chod. Jestliže znovu nasazujete pohon : 1. Ručně otevřete ventil (viz výše) 2. Namontujte pohon 3. Dejte povel k uzavření ventilu 4. Jestliže se pohon zastaví, aniž je dosaženo uzavření ventilu, seřiďte montážní polohu 5. Odpojte napájení, abyste umožnili kalibraci pohonu (automatické určení nulové polohy) 8. Obecné informace Honeywell nepřejímá žádnou odpovědnost za neodborné nebo nesprávné použití tohoto výrobku. Před ventil vždy instalujte filtr pro ochranu regulátoru tlaku, a v každém případě zajistěte, aby kvalita vody odpovídala standardu VDI 2035 (Fe < 0,5 mg/kg, Cu < 0,1 mg/kg) Navíc by maximální množství rozpuštěného oxidu železa ve vodě, procházející ventilem, nemělo překročit hodnotu 25 mg/kg (25 ppm). Aby bylo zajištěno čištění potrubí vhodným způsobem, použijte při proplachování potrubí obtok ventilu, aby voda neprocházela regulátorem tlaku ventilu. Tím ochráníte za před nečistotami, které by jej mohly ucpat. Honeywell s.r.o. Environmental & Energy Solutions V Parku 2326/ Praha 4, Česká Republika Tel: Dokument podléhá změnám bez předchozího oznámení Kancelář Morava: Jiřího z Poděbrad 29, Šumperk Tel:
