HALOGENOVÁ NADZEMNÍ NÁVĚSTIDLA č. kapitoly: č. listu: 1 / 8. ! nadzemní směrová návěstidla vysoké intenzity pro CAT I-III ICAO:

Transkript

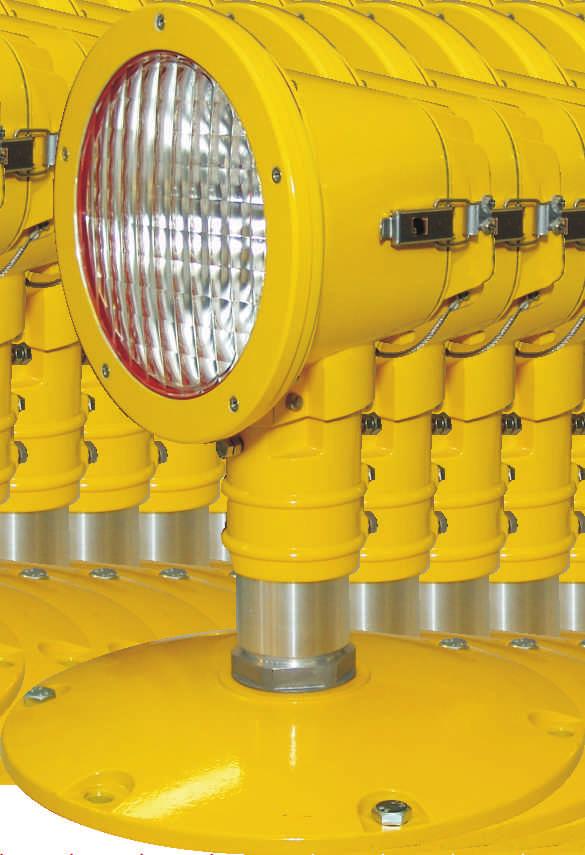

1 č. listu: 1 / 8 ÆPoužití nadzemní směrová návěstidla vysoké intenzity pro CAT I-III ICAO: - -APP osová návěstidla a příčky přibližovací soustavy - -ASR návěstidla postranních řad přibližovací soustavy - -END dráhová koncová návěstidla - -THR prahová návěstidla - -THRWB návěstidla prahová a vnějších prahových polopříček ÆSplňuje požadavky ICAO Annex 14, Vol. 1, App. 1 a App. 2 EASA CS ADR-DSN.U.930 a 940 ICAO Doc 9157, Part 4, ICAO Doc 9157, Part 6, ÆPopis/vlastnosti robustní celokovová konstrukce zajišťuje vysokou odolnost vysoký stupeň krytí IP 67 integrovaný naklápěč umožňuje snadné nastavení v elevaci (-10 až +14 ) odnímatelný zadní kryt umožňuje snadnou výměnu žárovky všechny hlavní části jsou lakovány na RAL APP ÆKonstrukce 1 tělo návěstidla 2 zadní kryt 3 dioprt 4 parabolické zrcadlo 5 žárovka PK30d 6 naklápěč -APP TRANSCON ELECTRONIC SYSTEMS, s.r.o., All rights reserved 6 5 -THR -ASR -THRWB -END verze:

2 č. listu: 2 / 8 ÆMontáž/zapojení/napájení: 1. montáž pro nastavitelnou výšku (lámací spojka a trubka průměr 60 mm ) nebo 2. montáž na nejnižší optickou výšku (pouze lámací spojka ) napájení jmenovitým proudem 6,6 A přes oddělovací transformátor vhodného výkonu součástí standardního provedení je žárovka a napájecí kabel pro montáž přímo na lámací spojku zakončený koncovkou L-823 Type II, Class B, Style 5 na objednávku lze návěstidla vybavit napájecím kabelem délky 0,5; 1,0; 1,5; 2,0; 2,5 ; 3,0 m ÆMechanické parametry rozměry mm rozměry balení (baleno po 2 ks) mm hmotnost návěstidla 2,3 kg nastavitelnost - horizontálně 0 až vertikálně -10 až +14 ÆPodmínky použití stupeň krytí IP 67 pracovní teplota -50 až +55 C odolnost vlhkosti do 95 % při +55 C odolnost větru do 480 km/h ÆZdroj světla / optický systém žárovka s paticí PK30d příkon - -END 65/100 W - -APP/ASR/THR 150 W - -THRWB 200 W ÆPříslušenství nosné konstrukce a prodlužovací vedení sekundárního rozvodu se objednávají zvlášť Objednávací kódy -APP-150-W -THR-150-G funkce návěstidla APP - osová návěstidla a příčky přibližovací soustavy ASR - návěstidla postranních řad přibližovací soustavy END - dráhová koncová návěstidla THR - prahová návěstidla THRWB - návěstidla prahová a vnějších prahových polopříček příkon žárovek 65 - END END APP, ASR, THR THRWB * pro návěstidlo END - nutno uvést požadovaný příkon žárovky barva paprsku(ů) g - zelená r - červená w - bílá Poznámka: - pro přehlednost jsou v příkladech výše použity mezery - volitelné parametry se použijí pouze v případě potřeby - příkon je volitelná položka objednacího kódu kromě návěstidel END Příklady objednávacích kódů: -APP -ASR návěstidl o osy nebo příčky přibližovací soustavy návěstidlo postranní řady přibližovací soustavy -END-65 dráhové koncové návěstidlo, 65 W -END-100 dráhové koncové návěstidlo, 100 W -THR prahové návěstidlo -THRWB návěstidlo prahové nebo vnějších prahových polopříček

3 č. listu: 3 / 8 montáž na víko montáž na víko s trubkou pro zvýšení optické výšky návěstidla h = lx h 1999 lx = h mm (60 lx 1811) 2018 TRANSCON ELECTRONIC SYSTEMS, s.r.o., All rights reserved verze:

4 č. listu: 4 / 8 montáž na jehlu montáž na jehlu s trubkou pro zvýšení optické výšky návěstidla h = lx h 1999 lx = h mm (60 lx 1847)

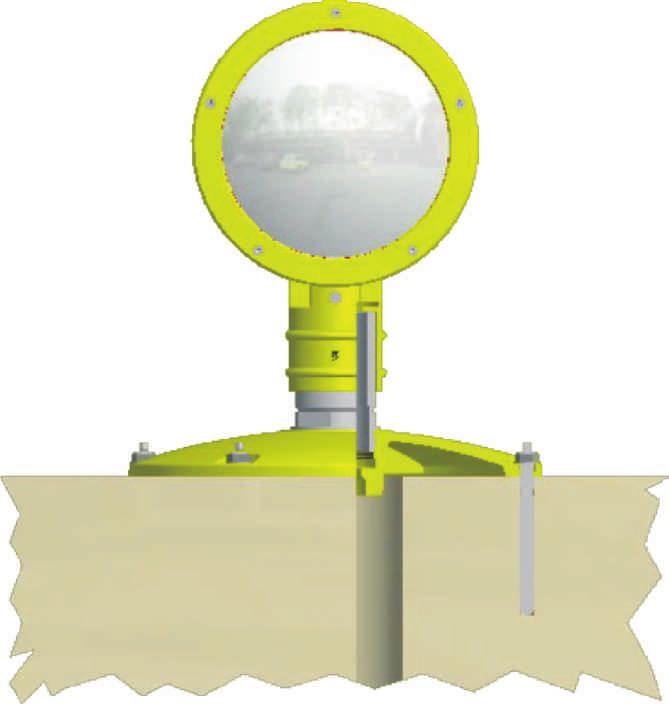

5 č. listu: 5 / 8 montáž na základnu boční vývod * doporučený rozměr A zalévací hmota montáž na základnu boční vývod s trubkou pro zvýšení optické výšky návěstidla 2018 TRANSCON ELECTRONIC SYSTEMS, s.r.o., All rights reserved * - doporučený rozměr A - zalévací hmota h = lx h 1999 lx = h mm (60 lx 1830) verze:

6 č. listu: 6 / 8 montáž na základnu spodní vývod * - doporučený rozměr A - zalévací hmota B - těsnící vložka montáž na základnu spodní vývod s trubkou pro zvýšení optické výšky návěstidla * - doporučený rozměr A - zalévací hmota B - těsnící vložka h = lx h 1999 lx = h mm (60 lx 1830)

7 č. listu: 7 / 8 montáž na ráhno montáž na ráhno s trubkou pro zvýšení optické výšky návěstidla 2018 TRANSCON ELECTRONIC SYSTEMS, s.r.o., All rights reserved h = lx h 1999 lx = h mm (60 lx 1846) verze:

8 č. listu: 8 / 8 Tato stránka je záměrně ponechána prázdná.
