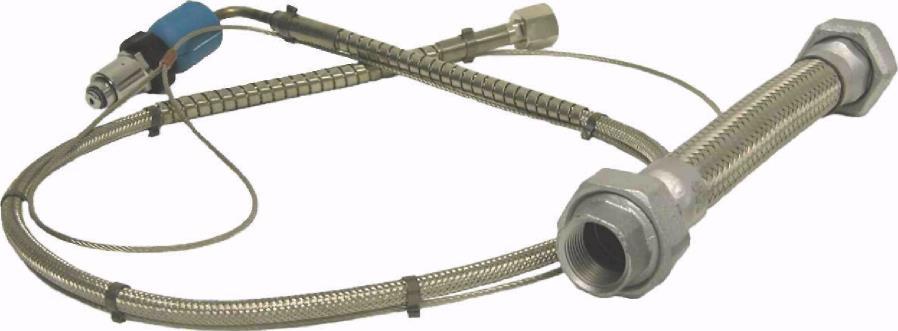

1 BO Group Průvodce kovovými Modul 2 hadicemi a sestavami kovových hadic - Standardní program BO - Standardní koncovky 1

2 BO Průvodce kovovými hadicemi a sestavami kovových hadic Průvodce kovovými hadicemi a sestavami kovových hadic Moduly: 1 Kovové hadice, obecné informace, návod k montáži 2 Standardní program BO kovové hadice (bulk) a sestavy 3 Příloha/ Standardy / Koroze Souhrn Modulu 2 Standardní program BO strana 1 Kovové hadice (bulk) Vlnovcové kovové hadice BO DUO BO SUPR BO VENTINOX HR BO DUO UHP BO PRMEC BO PRNOR BO PRRP BO HP/THP/XHP Páskové vinuté kovové hadice BO DE BO VS BO PROTEX BO C Sestavy kovových hadic Tlumiče vibrací BO JOT/KPP BO SIGM/OMEG Sestavy hadic pro různé aplikace KOLENO BO DUO BO SP BO SP Sestavy hadic pro vodní zařízení BO CORTUBET 25 3 Standardní koncovky BO Úvod Standardní koncovky Koncovky podle specifikací zákazníka Tabulky rozměrů koncovek 27 Podléhá změnám

3 BO Průvodce kovovými hadicemi a sestavami kovových hadic Standardní program BO 1 Kovové hadice (bulk) Kovové hadice BO jsou vyráběny ve velkém, s různou výrobní délkou podle. V závislosti na typu a podle budoucí aplikace jsou opatřeny opletem z nerezové oceli. Slouží jako základní materiál (polotovar) pro výrobu standardizovaných sestav hadic (část 2), nebo pro montáž výrobků na zakázku. Některé světlosti kovových hadic jsou k dispozici skladem s dodáním v krátkém čase (viz odkazy v tabulkách standardních výrobků, upřednostňované série). U některých typů je požadováno minimální množství nákupu. Jsou dva různé typy kovových hadic: Vlnovcové kovové hadice (nebo celokovové hadice) (část 1.1): jsou absolutně těsné a jsou vhodné pro vysoký tlak a podtlak. Páskové vinuté kovové hadice (s těsnicími pásky nebo bez nich) (část 1.2): jejich těsnost je omezena, většinou se používají jako ochranné hadice nebo ventilační/sací hadice. 1.1 Vlnovcové kovové hadice Správná volba typu kovové hadice závisí na zamýšleném použití: Šroubovicová vlna (spirální) Prstencová vlna (paralelní) Vlnovcová kovová hadice (celokovová hadice), spirálová Vlnovcová kovová hadice (celokovová hadice), prstencová 3

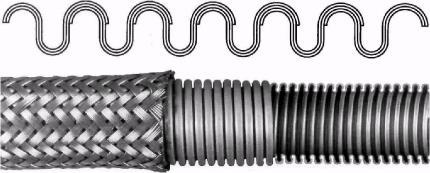

4 1.1.1 BO DUO BO DUO Spirálová vlnovcová hadice z nerezové oceli Dvojvrstvá spirálová vlnovcová hadice, svařovaná odporem na vrcholu, tvarovaná za studena. Velmi flexibilní vysokotlaká hadice i přes dvouvrstvou konstrukci. Vynikající provozní stabilita díky dvouvrstvé konstrukci v boku závitu a trojvrstvé konstrukci na vrcholu. Vynikající tlumení vibrací. Design a typ schváleny v souladu s normou ISO-138. Materiály: Vlnovcová hadice: nerezová ocel 1,4571 (podobná ISI 316 Ti), Oplet: nerezová ocel (podobná ISI 34) Speciální materiály na požádání Redukční faktory v náročných podmínkách podle ISO všechny druhy vysokotlakých aplikací - univerzální tlumič vibrací - konstrukce motorů, čerpadel, kompresorů - všechny druhy tlakových potrubí pro provoz ve vysokém zatížení v extrémních provozních podmínkách Typ opletu Trvalý pracovní tlak při 2 C Vnitřní Vnější Tolerance Poloměr ohybu stat. dyn. Hmotnost ± [kg/m] Výrobní délka [m] BO 8 8,7 2 75,1 M ' 5 2 5,2 9,9 ±,2 2 75, M ) B 27 11,1 2 12,25 M ) 7,5 9,8 25 8,11 M ' ,3 11, ±,2 25 8, M ) B 25 12, ,26 M ,5 12,4 32 1,19 M ' ,2 13,6 ±,2 32 1, M ' B 2 14, ,48 M ,5 14, ,21 M ,2 15,6 ±, , M ) B , ,51 M , ,28 M ,2 18,5 ±, , M ' B 16 19, ,56 M ,2 21, ,34 M ' ,2 22,9 ±, , M ) B 13 24, ,88 M ,5 26,7 7 17,58 M ' 2 8 2,2 28,3 ±,2 7 17, M ) B 11 29, ,19 M , ,65 M ' ,2 33,3 ±, , M ) B 95 34, ,55 M C , ,99 1,6 41, ,3 M ' ,3 42,7 ±, , M ) B 8 44, ,94 M C 11 45, ,55 Pokračování na další straně 4

5 Typ opletu Trvalý pracovní tlak při 2 C Vnitřní Vnější Tolerance Poloměr ohybu stat. dyn. Hmotnost ± [kg/m] Výrobní délka [m] BO 1,6 48, ,2 M ' ,3 51,1 ±, , M ' B 65 52, ,25 M-2622 C 95 55, ,75 1,5 61, ,5 M ' ,3 63,4 ±, , M ' B 55 64, ,1 M-2594 C 8 67, ,16 1,5 76, ,45 M ' ,3 78,4 ±, , M ' B 4 81, ,97 M C 6 83, ,48 1,5 93, ,2 M ' ,4 96,4 ±, , M B 35 98, ,99 M C 5 11, ,18 1,5 113, ,9 M ' ,4 115,9 ±, , M B 3 12, ,27 M C 4 12, ,48 1,5 141, ,5 M-3924* , 143,9 ±, , M-2662* B , ,87 C , ,87 1,4 166, ,56 M-3925* , 168,4 ±, , M-2658* B , ,88 M-29125* C , ,82 M-21561* 1,4 216, ,6 M-3927* , 22,8 ±, , B , ,5 M-27989* 1,3 27, ,4 M-4863* , 274, ± ,1 4-6 B , ,8 1,3 32, ,6 M-4864* , 324, ± ,1 4-5 B , ,7 1) Upřednostňovaná řada, obvykle dostupná v krátké době * na vyžádání

6 1.1.2 BO SUPR BO SUPR Spirálová vlnovcová hadice z nerezové oceli Jednovrstvá, spirálová vlnovcová hadice svařovaná odporem na vrcholu, za studena tvarovaná. Velmi flexibilní tlaková hadice: vynikající provozní stabilita díky dvouvrstvé konstrukci na vrcholu (zejména při dynamických pracovních podmínkách). Tvar a typ schváleny v souladu s normou ISO-138. Redukční faktory v náročných podmínkách podle ISO 138. Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316 Ti) Oplet: nerezová ocel (podobná ISI 34) Speciální materiály na vyžádání - tlakové potrubí pro většinu aplikací - všude, kde je požadována nejvyšší flexibilita (například velké pohyby a /nebo tepelné dilatace v systému) - plynové hadice, bezpečnostní plynové hadice Typ opletu Trvalý pracovní tlak při 2 C Vnitřní Vnější Tolerance Poloměr ohybu stat. dyn. Hmotnost ± [kg/m] Výrobní délka [m] BO ±.2 ±.2 ±.2 ±.2 ±.2 ±.2 ±.2 ±.2 ±.3 ±.3 ±.3 ±.3 ±.4 ±.4 ±.5 ±.5 ±.6 ± M ' M ' M ' M ' M ' M ' M M M-5225 M M-5227 M M-761 M M-7593 M- 916 M-719 M M-72 M M-4892 M M-4893 M M-7831 M M-6448 M M M M M M-1176 M Na vyžádání ± Na vyžádání ) Upřednostňovaná řada, obvykle dostupná v krátké době

7 1.1.3 BO VENTINOX HR BO VENTINOX HR Komínová vložka pro nízkoteplotní vytápění, dokonale těsná, svařovaná Hadice VENTINOX-HR je vysoce korozivzdorná, flexibilní komínová vložka, hodící se dokonale pro vytápění při nízkých teplotách. Vložka VENTINOX-HR má nutné charakteristiky pro práci při teplotách pod rosný bod kyselin. Použitý materiál z vysoce legované oceli má globální index 41* (často používané nerezové oceli mají globální index menší než 3). VENTINOX-HR je tedy mimořádně odolný proti různým typům koroze, zvláště proti důlkové korozi, nejčastějšímu typu koroze, který se vyskytuje ve vytápění při nízkých teplotách. Za tyto výborné fyzikální vlastnosti vděčí vyššímu obsahu chromu a molybdenu. Lze jej používat i při vyšších teplotách až do 45 C. *Globální index je empirická hodnota, která udává, že riziko vzniku důlkové koroze se snižuje, když jeho hodnota je > 3. Globální index (% Cr x 3,3 x % Mo + 3 x % N2). Materiál: vlnovcová hadice z nerezové oceli F29-M, L 29-4C Tloušťka stěny:,2 mm Vnitřní Vnější Min. statický poloměr ohybu prostoru nutného pro vložku svinutou pro dopravu Standardní výrobní délka [m] Hmotnost [kg/m] BO ,73 M-744 1) ,91 M-745 1) ,13 M-746 1) ,26 M-748 1) ,33 M-749 1) ,37 M-75 1) ,47 M-752 1) ,68 M-754 1) ,82 M ,1 M ,7 M-759 1) Upřednostňovaná řada, obvykle dostupná v krátké době

8 1.1.4 BO DUO UHP BO DUO UHP (Ultra vysoký tlak) Spirálová vlnovcová hadice z nerezové oceli Dvojvrstvá ultra-vysokotlaká spirálová vlnovcová kovová hadice, svařovaná odporem na vrcholu. Nejvyšší provozní stability a nejvyšší flexibility je dosaženo díky dvouvrstvé stěně na boku a trojité stěně na vrcholu. BO DUO UHP má rovněž vynikající vlastnosti pro tlumení vibrací. Tvar a typ schváleny v souladu s normou ISO-138. Zajišťuje čtyřnásobnou bezpečnost proti prasknutí! Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316L), Oplet: nerezová ocel (podobná ISI 34) Redukční faktory v náročných podmínkách podle ISO 138. (nebo viz naše Technické pokyny pro kovové hadice a sestavy kovových hadic ). - spojovací potrubí pro plynové láhve - plnicí zařízení pro plynové láhve - univerzální tlumič vibrací - konstrukce motorů, čerpadel, kompresorů - všechny druhy tlakových potrubí pro provoz ve vysokém zatížení v extrémních provozních podmínkách Rozsah teplot: C až max. 6 C Typ opletu 5 GS Přípustný pracovní tlak při 2 C * Vnitřní Vnější Tolerance Poloměr ohybu stat. dyn. Hmotnost ± [kg/m] Výrobní délka [m] BO ± M GS ± M * 1) Upřednostňovaná řada, obvykle dostupná v krátké době * Přípustný pracovní tlak s trojnásobnou ochranou proti prasknutí pro aplikace nevyžadující soulad s ISO

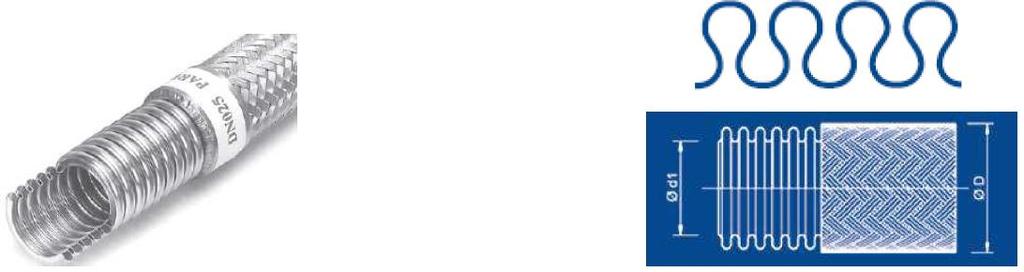

9 BO PRMEC PRMEC Prstencová vlnovcová hadice z nerezové oceli PRMEC je jednovrstvá mechanicky tvarovaná vlnovcová hadice s normálním vlněním použitelná při extrémních podmínkách (-273 C až 6 C), bez přirozeného stárnutí, dostupná bez () nebo s jedním opletem (). Způsob výroby zaručuje vysokou těsnost. Tvar a typ jsou schváleny v souladu s normou ISO-138. Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316L) nebo nerezová ocel * (podobná ISI 321) "kromě 6, 8 a 1) Oplet: nerezová ocel (podobná ISI 34) Redukční faktory v náročných podmínkách podle EN ISO 138. Doprava kapalin a plynů s vysokými požadavky na spolehlivost a životnost, nebo jako těsná mechanická ochrana, například v petrochemických zařízeních, výfucích, klimatizaci, apod. Další materiály na vyžádání 6 Typ opletu Vnitřní 6.4 Vnější Tolerance vnějšího Poloměr ohybu stat. Rs dyn. Rd ± Přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C > BO Materiál: BO Materiál: ) ± > ) ± > ) ± > ) ± > ) ± > ) ± > ) Redukované rozměry Výrobní délka: 25/1m 9

10 BO PRNOR PRNOR Prstencová vlnovcová hadice z nerezové oceli PRNOR je jednovrstvá, hydraulicky tvarovaná vlnovcová kovová hadice s normálním vlněním; velmi výkonná, velmi vhodná pro použití při extrémních podmínkách (-273 C až 6 C), bez přirozeného stárnutí, dostupná bez opletu (), s jedním () nebo dvěma (B) oplety s vysokou kompaktností. Způsob zhotovení hadice PRNOR zaručuje mimořádně vysokou těsnost výrobku (max. na vyžádání 1x1-9 mb l/s). Chemicky odolná vůči mnoha vysoce korozivním látkám. Tvar a zkoušky typu podle normy EN ISO 138. Redukční faktory v náročných podmínkách podle EN ISO 138. Doprava kapalin a plynů s velmi vysokými požadavky na flexibilitu, spolehlivost a životnost, i při náročných provozních podmínkách například kryogenní, petrochemické, jaderné technologie, výfukové plyny, chlazení / klimatizace, potravinářský průmysl apod. Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316L) nebo * (podobná ISI 321) *kromě 6, 8, 1, 125 Oplet: nerezová ocel (podobná ISI 34) Speciální materiály na vyžádání Typ opletu Vnitřní Vnější Tolerance vnějšího Poloměr ohybu stat. Rs dyn. Rd Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: > ±, B > ) ±, B > ) ±, B BO Materiál: > ) ±, B > ) ±, B > ) ±, B pokračuje na další straně 1

11 Typ opletu Vnitřní Vnější Tolerance vnějšího Poloměr ohybu stat. Rs dyn. Rd Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: BO Materiál: > ) B > ) ±, B > ) ±, B > ) 5, ±, B > ±, B > ) ±, B > ) ±, B > ± 1, B > ± 1, ) velmi dobrá odolnost po celou dobu životnosti: 5 cyklů 5x lepší ve srovnání s normou EN ISO

12 1.1.7 BO PRRP PRRP Prstencová vlnovcová hadice z nerezové oceli PRRP je jednovrstvá, hydraulicky tvarovaná vlnovcová hadice s úzkým vlněním; velmi výkonná, velmi vhodná pro extrémní podmínky (-273 C až 6 C), bez přirozeného stárnutí, dostupná bez opletu (), s jedním () nebo dvěma (B) oplety s vysokou kompaktností. Způsob výroby zaručuje vysokou těsnost výrobku (max. na vyžádání 1x1-9 mb l/s). Výkon při dynamickém provozu je výjimečný: 5 x vyšší únavová pevnost než jsou požadavky EN ISO 138 v malém poloměr ohybu (EN ISO 138 zlepšena o 25 %). Redukční faktory v náročných podmínkách podle EN ISO 138. Doprava kapalin a plynů s velmi vysokými požadavky na flexibilitu, spolehlivost a životnost i při náročných provozních podmínkách (dynamické, vibrační, tlakové, vakuum), např. nízké teploty, vakuum, petrochemické a jaderné technologie, přístrojová technika, výfukové systémy, klimatizace Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316L) nebo * (podobná ISI 321) "kromě 6, 8, 1, 125 Oplet: nerezová ocel (podobná ISI 34) Typ opletu Vnitřní Vnější Tolerance vnějšího Poloměr ohybu stat. dyn. Rs Rd Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: > ± B > ) ± B > ) ± B BO Materiál: > ) ± ) B ) > ) ± ) B ) > ) ± ) B ) > ) ± ) B ) > ) ± ) B ) > ) ± ) B ) pokračuje na další straně 12

13 Typ opletu Vnitřní Vnější Tolerance vnějšího Poloměr ohybu stat. dyn. Rs Rd Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: BO Materiál: > ) ± ) B ) > ± ) B ) > ) ± ) B ) > ) ± ) B ) > ± B > ± B ) velmi dobrá odolnost po celou dobu životnosti: 5 cyklů 5x lepší ve srovnání s normou EN ISO 138 2) zmenšený poloměr ohybu (norma EN ISO 138 zlepšena o 25 %) 13

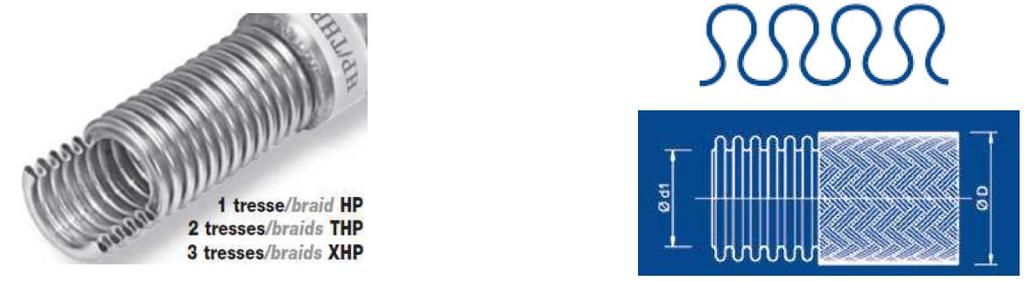

14 BO HP/THP/XHP 1 oplet HP 2 oplety THP 3 oplety XHP BO HP/ THP/ XHP Prstencová vlnovcová kovová hadice z nerezové oceli Hadice HP, THP a XHP jsou vysoce výkonné flexibilní hadice z nerezové oceli, s prstencovou vlnou, pro použití ve vysokotlakých aplikacích. Výrobní postup vysokotlakých hadic, hydraulické tvarování a zesílené stěny s úzkým vlněním zaručují výrobek s vysokou těsností (max. na vyžádání 1x1-9 mb l/s). Dodatečné tvarování ve tvar omega zajišťuje výjimečně dobrý kompromis mezi flexibilitou a vysokotlakou odolností. Tvar a zkoušky typu podle normy EN ISO 138. Materiály: Vlnovcová hadice: nerezová ocel (podobná ISI 316L) nebo nerezová ocel (podobná ISI 321) Oplet: nerezová ocel (podobná ISI 34) nebo (podobná ISI 34L) Dostupné: HP: s 1 opletem THP: s 2 oplety XHP: s 3 oplety Redukční faktory v náročných podmínkách podle EN ISO 138. Doprava kapalných nebo plynných médií, které kladou vysoké nároky na tlakovou pevnost, flexibilitu a odolnost v náročných podmínkách: přeprava technických plynů, parní motory, turbíny, deskové lisy Typ opletu HP THP HP THP HP THP HP THP HP THP HP THP HP THP HP THP HP THP Vnitřní 5, Vnější Tolerance vnějšího Poloměr ohybu stat. Rs dyn. Rd ± ± ± ± ± ± ± ± / Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: BO Materiál: * pokračuje na další straně 14

15 Typ opletu HP THP HP THP HP THP THP XHP THP 2 XHP * na vyžádání Vnitřní Vnější Tolerance vnějšího Poloměr ohybu stat. Rs dyn. Rd ± ± ± ±.5 4 ± Max.přípustný pracovní tlak při 2 C Tlak při roztržení při 2 C BO Materiál: BO Materiál:

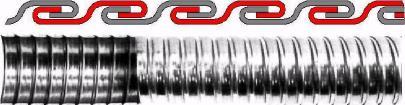

16 1.2 Páskové vinuté kovové hadice BO DE BO DE Pásková vinutá kovová hadice S pomocí kovové hadice jsou elektrické kabely, pryžové a plastové hadice, měděné potrubí a jiné citlivé vodiče výborně chráněny před mechanickým poškozením, stříkajícím roztaveným kovem při svařování nebo chemickými vlivy. Kromě ochrany pryžových a plastových hadic tato hadice také zabraňuje jejich roztahování a praskání od vnitřního tlaku nebo jejich vyboulení v důsledku příliš ostrého ohybu. Ochranná kovová hadice typu DE je tvořena vinutým páskem, kovovým páskem profilu S; s kruhovým průřezem. Typ DE má vynikající, robustní konstrukci, odolnou proti silnému mechanickému pohybu. Výborná flexibilita neomezuje, nebo omezuje jen mírně, prostor, v němž se pohybuje chráněný vodič. Typ DE není těsný, a proto není vhodný pro použití v tlakovém potrubí. - ochrana elektrických kabelů, pryžových a plastových hadic - ochrana proti vyboulení - omezovač poloměr ohybu - odsávací zařízení - pneumatická doprava lehkých materiálů (např. sání nebo transport dřevěných hoblin nebo textilních vláken) Materiál: Nerezová ocel (podobná ISI 34) (další materiály na vyžádání) / Označení Vnitřní Vnější Tolerance ± (vnitř./vněj.) Poloměr ohybu (min., bez zatížení) BO DE ,8,2 ID/,3 D 15 M-2392 DE ,3 5,2 15 M DE ,3 6,2 15 M DE ,3 7,2 17 M-6512 DE ,2 19 M-381 DE ,2 22 M-324 Minimální množství objednávky (na rozměr): 5 m Měření délky Hadici nebo montážní délku hadice je třeba měřit buď ve střední poloze, nebo v natažené poloze v závislosti na požadavcích kupujícího a musí být rovná délce podle objednávky s tolerancí ±3 %, pokud není uvedeno jinak (definice EN ISO 15465). Délka stlačené hadice je o 1 až 15 % menší, montážní délka odpovídá střední poloze mezi nataženou a stlačenou polohou

17 1.2.2 BO VS BO VS Pásková vinutá kovová hadice, utěsněná Vzduchotechnická hadice typu VS je díky svému odolnému provedení doporučována především pro použití s trvalým pohybem a v náročných podmínkách. Je vybavena laminátovými klouby pro použití do cca. 4 C. Kruhový průřez. Nedoporučuje se k dopravě kapalin a plynů! Materiály: Standardní: pozinkovaná ocel Klouby: laminát - pro trvalý pohyb a provoz v náročných podmínkách - pro vzduch, všechny druhy výfukových plynů, kouř, prach, dřevěné hobliny, piliny atd. - pro malý přetlak do p prac,5 bar Teplotní rozsah: do cca. 4 C Vnitřní Vnější Tolerance ± Minimální poloměr ohybu Hmotnost ± [kg/m] Max. výrobní délka [m] BO 25 29,3 15,43 5 M ,4 11,525 4 M * 45,4 15,83 35 M-893* 5 56,5 2 1,16 15 M ,6 27 1,95 15 M ,6 3 2,4 12 M-85 Upřednostňovaná řada, obvykle dostupná v krátké době * minimální množství objednávky = 2 m; termín dodání po dohodě Jiné na dotaz Měření délky Hadici nebo montážní délku hadice je třeba měřit buď ve střední poloze, nebo v natažené poloze v závislosti na požadavcích kupujícího a musí být rovná délce podle objednávky s tolerancí ±3 %, pokud není uvedeno jinak (definice EN ISO 15465). Délka stlačené hadice je o 1 až 15 % menší, montážní délka odpovídá střední poloze mezi nataženou a stlačenou polohou. Montáž Připojení hadice ke strojním částem nebo pevnému potrubí se provádí s pomocí pájených nebo nýtovaných hrdel s redukcí nebo bez redukce. Pro častou montáž a demontáž hadice na potrubí dodáváme pružná štěrbinová pájená hrdla s upínacím zařízením. U menších nominálních rozměrů, např. spojovacích dílů, mohou být pryžová hrdla nalepena

18 1.2.3 BO PROTEX BO PROTEX Pásková vinutá kovová hadice Ochranná hadice PROTEX je pásková vinutá kovová hadice s profilem dvojitého pásu, polygonálním průřezem, bez těsnění, s omezenou těsností, a proto ji nelze doporučit k dopravě kapalin a plynů. Je vhodná pro pohyby v rozsahu 36, rovněž pro pohyby v axiálním směru. Díky polygonálnímu profilu toleruje i malé kroucení. Robustní provedení a odolnost proti vibracím. Snadná montáž. Materiál: nerezová ocel (podobná ISI 34) - jako hadice pro výfukové plyny, vzduchotechniku a sání - pro tlumení vibrací a hluku ve výfukovém potrubí - použitelné pro malý podtlak, pokud se toleruje mírná ztráta vzduchu - jako vnitřní obložení pro tlakové hadice provozované při velmi vysokých průtocích, pro zabránění významné tlakové ztrátě a vysokým emisím hluku Teplotní rozsah: C až max. 65 C Vnitřní Vnější Tolerance ± Hmotnost [kg/m] Poloměr ohybu statický Min. Výrobní délka [m] BO 55, 59,,4 1, M , 64,,4 1, M , 69,,4 2, M , 74,,4 2,3 3 1 M , 79,,6 2, M , 84,,6 2, M , 89,,6 2, M , 94,,6 2, M , 14,,8 3, M , 129,,8 4, M , 154, 1, 5, M , 194, 1, 7,4 8 1 M Upřednostňovaná řada, obvykle dostupná v krátké době Jiné na poptávku Měření délky Hadici nebo montážní délku hadice je třeba měřit buď ve střední poloze, nebo v natažené poloze v závislosti na požadavcích kupujícího a musí být rovná délce podle objednávky s tolerancí ±3 %, pokud není uvedeno jinak (definice EN ISO 15465). Délka smrštěné hadice je o 1 až 15 % menší, montážní délka odpovídá střední poloze mezi nataženou a smrštěnou polohou. Montáž Pro umožnění volného pohybu ve všech směrech odpovídá montážní délka střední hodnotě mezi nataženou a smrštěnou polohou. Před připojením koncovek se na konec hadice natahuje vhodná tenkostěnná trubka, která se pak k profilu hadice přinýtuje a připájí nebo přivaří

19 1.2.4 BO C15 BO C15 Pásková vinutá kovová hadice Ochranná hadice C15 je pásková vinutá kovová hadice s profilem dvojitého pásu, kruhovým průřezem, bez těsnění, s omezenou těsností, a proto ji nelze doporučit k dopravě kapalin a plynů. Je vhodná pro pohyby v rozsahu 36, rovněž pro pohyby v axiálním směru. Není tolerováno žádné kroucení. Robustní provedení a odolnost proti vibracím. Snadná montáž. Materiál: nerezová ocel (podobná ISI 34) - jako hadice pro výfukové plyny, vzduchotechniku a sání - pro tlumení vibrací a hluku ve výfukovém potrubí - použitelné pro malý podtlak, pokud se toleruje mírná ztráta vzduchu - jako vnitřní obložení pro tlakové hadice provozované při velmi vysokých průtocích, pro zabránění významné tlakové ztrátě a vysokým emisím hluku Vnitřní Vnější Tolerance ± Hmotnost (roztažená) [kg/m] Poloměr ohybu statický min. Teplotní rozsah: C až max. 65 C Odolnost proti příčné síle [N] Pevnost v tahu [N] BO 11 14,2, M ,2, M ,2, M ,2, M ,3, M ,4, M ,4, M ,4, M ,5, M Upřednostňovaná řada, obvykle dostupná v krátké době Jiné na poptávku Měření délky Hadici nebo montážní délku hadice je třeba měřit buď ve střední poloze, nebo v natažené poloze v závislosti na požadavcích kupujícího a musí být rovná délce podle objednávky s tolerancí ±3 %, pokud není uvedeno jinak (definice EN ISO 15465). Délka stlačené hadice je o 1 až 15 % menší, montážní délka odpovídá střední poloze mezi nataženou a smrštěnou polohou. Montáž Pro umožnění volného pohybu ve všech směrech odpovídá montážní délka střední hodnotě mezi nataženou a stlačenou polohou. Před připojením koncovek se na konec hadice natahuje vhodná tenkostěnná trubka, která se pak k profilu hadice přinýtuje a připájí nebo přivaří. 19

20 Sestavy kovových hadic 2.1 Tlumiče chvění BO JOT/KPP BO JOT / KPP Tlumiče vibrací z nerezové oceli, se šrouby Díky dvouvrstvé vlnovcové kovové hadici BO DUO jsou tlumiče chvění typu JOT a KPP dokonale vhodné pro tlumení chvění motorů. Materiály: Vlnovcová hadice nerezová ocel , dvouvrstvá Oplet nerezová ocel Koncové kroužky nerezová ocel Šrouby temperovaná litina, ploché těsnění, (zvláštní provedení z nerezové oceli) Povolení Do 25 p max: přípustný tlak 16 bar Do 5 p max: přípustný tlak 5 bar schválené ploché těsnění:: KLINGERsil C-44 / C-44 L (těsnění je nutné objednat samostatně) JOT: delší verze, proto je vhodná pro větší chvění s nižší frekvencí. KPP: kratší verze, proto je vhodná pro chvění s vyšší frekvencí Max. provozní teplota: jako speciální verze: Rozměr Vnější 1 15,6 3/ ,5 1/ ,9 3/ , ,7 1 1/ ,7 1 1/ , C se šrouby z temperované litiny 45 C s nerezovými šrouby Závit Jmenovitý Typ Rp tlak PN ["] JOT KPP JOT KPP JOT KPP JOT KPP JOT KPP JOT KPP JOT KPP Jmenovitá délka L BO M-1133 M-114 M-1134 M-1141 M-1135 M-1142 M-1136 M-1143 M-1137 M-2129 M-1138 M-1144 M-1139 M-1145 Hmotnost [kg],25,2,45,4,7,55,95,8 1,6 1,3 2,1 1,7 3,35 2,65 Upřednostňovaná řada, obvykle dostupná v krátké době

21 2.1.2 BO SIGM/OMEG BO SIGM/OMEG Tlumiče vibrací z nerezové oceli, s volnou přírubou Díky dvouvrstvé vlnovcové kovové hadici BO DUO jsou tlumiče vibrací typu SIGM a OMEG dokonale vhodné pro tlumení vibrací motorů. Materiály: Vlnovcová hadice nerezová ocel Oplet nerezová ocel Koncové kroužky nerezová ocel Nákružek nerezová ocel Volné příruby ocel 37.2, vrtaná na cca. PN16, od 2 na PN1 (zvláštní provedení z nerezové oceli) SIGM: delší verze, proto je vhodná pro větší vibrace s nižší frekvencí. OMEG: kratší verze, proto je vhodná pro vibrace s vyšší frekvencí Max. provozní teplota: 3 C s ocelovými volnými přírubami jako speciální verze: 45 C s nerezovými otočnými přírubami Rozměr Vnější Vrtání příruby PN Jmenovitý tlak PN 4 5, , , , , , , , 1 6 Typ SIGM OMEG SIGM OMEG SIGM OMEG SIGM OMEG SIGM OMEG SIGM OMEG SIGM OMEG SIGM OMEG Jmenovitá délka L BO M ) M ) M ) M ) M ) M ) M ) M ) M-115 1) M-116 1) M ) M ) M-1152 M-1162 M-1154 M-1164 Hmotnost , 1 6 OMEG 55 M , 1) Upřednostňovaná řada, obvykle dostupná v krátké době [kg] 4,3 4, 6,1 5,5 7,8 7, 9,8 8,5 11,7 9,5 17,1 14, 22, 17,5 35, 27,

22 2.2 Sestavy hadic pro různé použití KOLENO BO DUO Koleno BO DUO Hadice z nerezové oceli Sestava dvouvrstvé kovové hadice vyrobená z nerezové oceli, s jednoduchým nerezovým opletem, jedna strana s šestihranným závitovým šroubením podle normy ISO 7-1, druhý konec s vnitřním závitem podle ISO 7-1, připájen. Materiály: Vlnovcová hadice: nerezová ocel (podobná 316Ti) Oplet: nerezová ocel Šestihranné šroubení: mosaz Objímka: mosaz Doporučeno jako flexibilní připojení k vytápěcím a sanitárním zařízením v budovách civilní ochrany, která musí být těsná i v nouzových případech, musí tedy být absolutně odolné proti požáru, nárazům, vibracím a tlaku. Max. provozní tlak: ϑ max = 3 C Závit Rp ["] Vnější Jmenovitý tlak PN 1 3/8" 15,6 25 Montážní délka Jmenovitá délka L BO M /2" 22,9 25 M /4" 28,3 25 M " 33, M /4" 42,7 25 M /2" 51,1 16 M " 63,4 16 M-1289 Upřednostňovaná řada: obvykle dostupná v krátké době

23 2.2.2 BO SP1 Připájeno nebo přivařeno pod inertním plynem Připájeno nebo přivařeno pod inertním plynem BOSP1 Sestava prstencové vlnovcové hadice Certifikováno podle DIN-DVGW a schváleno VdS Sestava prstencové vlnovcové hadice SP1 má střední vlny a oplet z nerezové oceli. Na jedné straně je šroubení z temperované litiny, přivařené pod inertním plynem, s vnějším závitem podle ISO 7-1, na druhé straně je matice se šroubovým spojením z temperované litiny a s konickým těsněním, přivařená pod inertním plynem s vnitřním závitem podle ISO 7-1, certifikované podle DIN-DVGW a schválené VdS. Provozní podmínky Min. přípustná teplota: ϑ max, příp. = - 2 C Max. přípustná teplota: ϑ max, příp. = +3 C Jmenovitý tlak obecný: PN25 - pro kapaliny, plyny a páry: p max, provozní = 25 bar do ϑ provozní < 12 C p max, provozní = 2 bar při 12 C < ϑ provozní < 3 C - plynné spaliny: p max, provozní = PN 5 bar při ϑ provozní = 2 C (podle DIN 3384) - plynová zařízení - topení, ventilace, klimatizace - strojírenství - vodní inženýrství Materiály: Vlnovcová hadice nerezová ocel Oplet nerezová ocel Koncovky temperovaná litina (svařitelná) Rozměr 1 12(16) Závit ["] R 3/8 Rp 3/8 R ½ Rp ½ R ¾ Rp ¾ R 1 Rp 1 R ¼ Rp ¼ R ½ Rp ½ R 2 R 2 Jmenovitý tlak PN Jmenovitá délka L Hmotnost [kg] BO M-2354 M-2355 M-2356 M-2357 M-2358 M-2359 M-236 M-2361 M-2362 M-2363 M-2364 M-2365 M-2366 M-2367 M-2368 M-2369 M-237 M-2371 M-2372 M-2373 M-2374 Upřednostňovaná řada, obvykle dostupná v krátké době

24 2.2.3 BO SP2 Jmenovitá délka NL (mm) Přivařeno pod inertním plynem BO SP 2 Sestava prstencové vlnovcové kovové hadice Certifikováno podle DIN-DVGW a schváleno VdS Sestava prstencové vlnovcové kovové hadice SP2 má střední vlny a oplet z nerezové oceli. Obě strany mají nákružky z nerezové oceli, přivařené pod inertním plynem, s otočnou přírubou PN16 DIN EN vyrobenou z oceli St 37-2, certifikované podle DIN-DVGW a schválené VdS. Materiály: Vlnovcová hadice nerezová ocel Oplet nerezová ocel Nákružek nerezová ocel Volná příruba ocel St plynová zařízení - topení, ventilace, klimatizace - strojírenství - vodní inženýrství Přípustná provozní teplota: 3 C Přípustný provozní tlak pro plynová zařízení podle DIN3384 (PN16) Rozměr Jmenovitý tlak PN Jmenovitá délka L Hmotnost [kg] 1,85 2, 2,1 1,7 2,85 3, 3,55 3,8 4, 4,2 4,6 5,25 5,4 6,1 7,5 7,2 7,8 8,95 9, 9,9 11,7 9,95 11,15 13,5 BO M-2375 M-2376 M-2377 M-2378 M-2379 M-238 M-2381 M-2382 M-2383 M-2384 M-2385 M-2386 M-2387 M-2389 M-239 M-2391 M-2392 M-2393 M-2394 M-2395 M-2396 M-2397 M-2398 M-2399 Upřednostňovaná řada, obvykle dostupná v krátké době

25 2.4 Sestavy hadic pro vodní zařízení BO CORTUBET Převlečná matice BO CORTUBET Ohebná vlnovcová hadice Ohebná instalační hadice, malé paralelní vlny. Dostupná ve výrobních délkách až 5 m. S pomocí kompresního nástroje (dodatečně k dispozici, položka č. S-4573) se snadno upevní šroubová koncovka, skládající se z: vlnovcové a otočné matice. Materiály: Ohebná trubka: nerezová ocel Převlečná matice: poniklovaná mosaz Těsnění: ramidová vlákna /NBR (max. přípustná teplota: 18 C) Kompresní nástroj Položka č. S-4573 Rozměr Vnitřní Vnější Poloměr Ohybu Převlečná Matice Přípustný provozní tlak Hmotnost na metr [kg] Hadice otočné matice Těsnění G 1/2" 1.12 M M M G 3/4" 1.18 M M-2769 M-2325 Termín dodání: - do 1 m je k dispozici na krátkém termínu - od 1 m na vyžádání Minimální množství pro objednávku: - ohebné trubky 12: cívka s 25 m - ohebné trubky 16: cívka s 1m - převlečná matice: 1 ks - těsnění: 1 ks Sestava Na požádání vám sestavíme jakoukoliv délku Cortube T. Cena na vyžádání

26 BO Průvodce kovovými hadicemi a sestavami kovových hadic 3 Standardní koncovky BO 3.1 Úvod Výhoda ocelových hadic spočívá v tom, že většinu běžných koncovek lze připájet nebo přivařit na hadici, což plně ocelové spojení učiní absolutně těsným a odolným vůči tlaku a teplotě. Jako ochrana první vlny přímo přiléhající ke spoji před přehříváním se umísťuje koncový kroužek. Konec hadice a oplet jsou tímto kroužkem uzavřeny a těsně přiléhají ke spoji. Sestavy kovových hadic se vyrábějí s tolerancí -1 % / + 3 % jmenovité délky NL (dle ISO 138). Rozměry a technické údaje různých typů hadic lze najít v příslušných technických listech. Koncovky jsou rozhraní mezi hadicí a potrubním systémem. Jsou vystaveny stejným provozním podmínkám jako hadice a musí splňovat následující požadavky: provozní podmínky odolnost proti korozi (průtok média, materiál) konkrétní normativní předpisy pro aplikaci (např. plyn) specifikace zákazníka dobrá přizpůsobitelnost ke zvolenému způsobu montáže 3.2 Standardní koncovky Rozmanitost možných materiálů a variant koncovek je velmi široká. 3.3 Koncovky podle specifikací zákazníka Naši technici však mají rozsáhlé znalosti a sofistikované simulační nástroje pro splnění specifických požadavků zákazníka. Moderní způsoby připojení zaručují optimální řešení. 26

27 3.4 Tabulky rozměrů koncovek Max. přípustná teplota: ϑ max, příp. = +3 C Jmenovitý tlak obecný: PN25 - pro kapaliny, plyny a páry: p max, provozní = 25 bar při ϑ provozní 12 C p max, provozní = 2 bar při 12 C < ϑ provozní 3 C - plynné spaliny: p max, provozní = PN 16 bar při ϑ provozní = 2 C v závislosti na jmenovité velikosti (viz tabulky) (podle DIN 3384) Koncovky z temperované litiny / oceli BO-Norm 161 Šestihranná matice s vnějším závitem R podle ISO 7-1 materiál: ocel St52. (DIN 1.421) s antikorozním pokrytím, přivařená Závit R 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" D , SW PN pro plyn** BO-Norm 163 Převlečná matice půlená, ploché těsnění Vnitřní část vyrobena z oceli St37-2 (DIN 1.37), převlečná matice: temperovaná litina, pozinkovaná, přivařená Závit G 3/4" 1" 1 ¼" 1 ½" 2" 2 ¼" 2 3/4" SW SW PN pro plyn ** BO-Norm 164 Převlečná matice plná, ploché těsnění, s vnitřním závitem Rp podle ISO 7-1, vnitřní část vyrobena z oceli St37-2, převlečná matice a šroubová část: temperovaná litina, pozinkovaná, přivařená Závit Rp 3/8" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" 1) ) Rozměr bez těsnění L SW SW SW PN pro plyn ** BO-Norm 165 Převlečná matice plná, kónické těsnění, s vnitřním závitem Rp podle ISO 7-1, vyrobeno z temperované litiny, pozinkované, pájené Závit Rp 1/4" 3/8" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" 1) SW SW SW PN pro plyn ** Na skladě pokračuje na další straně 27

28 Varná koncovka BO-Norm 1621 Varná koncovka podle DIN materiál: ocel St52., přivařená C 13,5 17,2 21,3 25, 3, 38, 48,3 s 1,8 2,3 2,6 2,3 2,9 3, 4, PN (12 C) C 6,3 76,1 88, s 4,5 5,6 4,5 3,6 4, 4, PN (12 C) Přírubové spoje otočné BO-Norm Otočná příruba s lemem PN 1/16 (EN 192-1) Nákružek nerezová ocel, příruba z oceli St37-2, pozinkovaná D g LK i [počet] m d p 3, 3, 3, 3,5 3,5 3,5 3,5 4, 4, 4, 4,5 Provedení pro tlak PN6 na poptávku BO-Norm Otočná příruba s objímkou a hladkým lemem PN 25/4 (EN 192-1) (pro 15 až 15: provedení PN25 je ekvivalentní PN4) objímka: nerezová ocel, hladký nákružek: St37-2, příruba: ocel St37-2 pozinkovaná D g LK i [počet] m d p Spoje z nerezové oceli, BO-Norm 1613 Koncovka s šestihranem s vnějším závitem R podle ISO Závit R 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" D SW PN Na skladě pokračuje na další straně 28

29 BO-Norm 1623 Objímka s vnitřním závitem Rp podle ISO Závit Rp 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" SW PN BO-Norm Převlečná matice půlená, vložka a matice z nerezové oceli (převlečná matice z mosazi na vyžádání) Závit G 3/8" 3/8" 1/2" 3/4" 3/4" 1" 1 ¼" 1 ½" 1 ½" ,5 19,5 19,5 22,5 22,5 SW PN BO-Norm 1643 Převlečná matice plná, ploché těsnění, s vnitřním závitem Rp podle ISO Závit Rp 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" 1) L SW PN ) Rozměr bez těsnění BO-Norm 1653 Převlečná matice plná, kónické těsnění, s vnitřním závitem Rp podle ISO Závit Rp 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1" 1 ¼" 1 ½" 2" SW PN Objímka, nerezová ocel, varná BO-Norm Varná koncovka vyrobena z bezešvých nebo svařovaných nerezových trubek, pro tlaková zařízení, podle EN nebo EN materiál: nerezová ocel DIN (ISI 316L) / nerezová ocel DIN (ISI 316 Ti) C 13,5 17,2 21,3 25, 3, 38, 48,3 s 1,6 2,3 2,6 2,5 2,5 3, 4,5 PN C 6,3 76,1 88, s 4,5 4,5 4,5 4, 4, 4,5 PN Na skladě pokračuje na další straně 29

30 BO Průvodce kovovými hadicemi a sestavami kovových hadic Objímka, nerezová ocel, varná BO-Norm Varná koncovka vyrobená z bezešvých za studena tažených nerezových trubek, podle EN 135-1, Pro koncovky typu oliva podle DIN 3861/řada L, materiál: nerezová ocel DIN (ISI 316 Ti) C s 1, 1, 1,5 1,5 1,5 1,5 1,5 2, 3, PN Sanitární koncovky, bronz, připájeno tvrdou pájkou, max. teplota 12 C BO-Norm 54 Šestihranné šroubení s vnějším závitem R podle ISO Závit R 3/8" 1/2" 3/4" 1" 1 ¼" 1 ½" SW PN " BO-Norm 55 Koncovka s vnitřním závitem Rp podle ISO Závit Rp 3/8" 1/2" 3/4" 1" 1 ¼" 1 ½" SW PN " Další rozměry a materiály na vyžádání na skladě
