Digitální úchylkoměr. MarCator 1087 BR. Návod k použití. Úvod: Důležité pokyny před použitím přístroje:

Transkript

1 Digitální úchylkoměr MarCator 1087 BR Návod k použití Úvod: Digitální úchylkoměr 1087 BR je univerzální přesný měřicí přístroj vhodný k použití ve výrobě i na kontrolních pracovištích. Úchylkoměr splňuje krytí dle třídy IP 42 dle normy DIN EN V zámu o co nejlepší a bezpečné použití tohoto přístroje je velmi důležité podrobně přečíst tento návod k použití. Rozsah dodávky: Úchylkoměr 1078 BR Baterie Návod Důležité pokyny před použitím přístroje: - Při nahromadění nečistot na měřicí tyčce, může vést k znehybnění přístroje. Odstraňtě nečistoty čistým hadříkem. Nepoužívejte olej. - K čištění skríňky používejte čistým a suchým hadříkem. K odstranění hrubých nečistot nepoužívejte těkavá organická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje. - Pokud nepoužíváte datový výstup, chraňte jej vždy krytkou. - K upnutí přístroje používejt pouze stojánků či upínačů určených pro upínání Číselníkových úchylkoměrů. Důrazně se doporučuje používat rozřízlá pouzdra s průměrěm 8 H7. K upnutí použijte přiměřenou sílu. - K čištění měřicí tyčky je možné použít hadřík namočený v lihu. Nikdy nepoužívejte olej. - Při neoprávněném otevření přístroje,přístroj ztrácí záruku.

2 Bezpečnostní pokyny: - Baterie není dobíjecí - Nevhazujte do ohně - Likvidujte v souladu s místními ekologickými předpisy. Měřící přístroj obsahuje lithiovou baterii. Pokud se baterie vybije nevhazujte jí do Domovního odpadu! Použité baterie obsahují toxický odpad, který může poškodit životní prostředí a následně ohrozit naše zdraví. Použité baterie musí být vráceny do sběrného místa, které zajistí jejich ekologickou likvidaci. Prosím odevzdejte použité baterie do příslušných sběrných nádob. Vyjmutí baterie je popsáno v návodu. Mějte na paměti, že všechny baterie jsou recyklovatelné. Suroviny jako, železo, zinek či nikl lze z těchto recyklovatelných baterií zpětně získat, čímž recyklace baterií přispívá k ochraně životního prostředí. Technická data: Měřicí systém Induktivní Displej LCD, výška číslic 8,5 mm Baterie Renata CR 2450, 3V, 650 mah Životnost Baterie Průměrně 2000 hodin Provozní teplota 10 C až + 40 C Skladovací teplota -10 C až + 60 C Datový výstup RS 232 s optovazebním členem USB Digimatic Hmotnost 135 g 1. Popis 1 Krytka zdvihače 5 - Měřicí tyčka 2 Displej 6 - Měřicí dotek 3 Ovládací tlačítka 7 - Datový výstup 4 - Upínací stopka 8 Prostor pro baterii

3 2. Příprava digitálního úchylkoměru k použití 2.1. Vložení baterie Upozornění : Používejte pouze typ Renata CR 2450, 3V, 650 mah

4 2.2. Nastavení polohy otočné zobrazovací jednotky Natotče ukazatel dle potřeby v rozsahu 90 a 180. Pozor! Přetočení ukazatele přes vyznačené body A může dojít k poškození úchylkoměru Montáž úchylkoměru Pro správnou montáž doporučujeme používat pouze úpínky s rozřízlým otvorem o průměru 8H7 Provedení s upínacím průměrem 3/8 bude vyžadovat adaptér (obj. číslo ). Pozor! Šroub dotáhněte tak, aby jste zajistili pevné upnutí hodinek a zároveň bezproblémový pohyb měřicí tyčky. Při extrémním dotažení, může dojít k poškození úchylkoměru Výměna měřicího doteku Pokud nelze vyměnit měřicí dotek pouhou rukou, použijte následující postup: Aby se předešlo poškození povrchu měřicí tyčky, obalte tyčku hadříkem a teprve potom uchopte tyčku pomocí kleští. Druhými kleštěmi potom povolte měřicí dotek a vyměňte za jiný. Pozor! Jiný postup může vést buď k poškození měřicí tyčky nebo součástí uvnitř skříňky. 2.5 Základní nastavení přístroje Přístroj je z výroby nastaven pro dvoubodé měření uvnitř otvoru, proto je odčítání přístroje nastaveno na záporné hodnoty při prvním zapnutí.

5 3. Obsluha Znamená krátký stisk tlačítka < 1 sekunda. Znamená dlouhý stisk tlačítka > 1 sekunda. 3.1a. Zapnutí a vypnutí ON / Zapnutí Krátce stiskněte tlačítko ON/OFF Nebo pohněte měřicí tyčkou - měřicí přístroj bude aktivován a aktuální pozice se objeví na displeji - Měřicí přístroj se vypne OFF/ Vypnutí Stiskněte a uvolněte tlačítko ON/OFF Přístroj se může vypnout automaticky, je li auto OFF aktivní. Poznámka: nastavení (TOL, MENU, mm/inch), uložená hodnota PRESET, hodoty TOL a referenční hodnoty zůstanou zachovány. Hodnoty MAX/MIN a TIR budou po vypnutí přístroje zapomenuty. 3.1b. Data Data je možné přenést: Stiskem tlačítka data, které se nachází na konektoru datového kabelu. Na displeji se krátce zobrazí nápis DATA a data budou přeneseny přes rozhraní. (viz. kapitola 5)

6 3.2. Nastavení funkcí Poznámka: Menu může být kdykoliv ukončeno krátkým stiskem tačítka MENU s vyjímkou režimu individuálního uzamčení kláves, které se ukončuje stiskem tlačítka ON/OFF. 3.2a. Změna měrné jednotky mm/inch - Stiskněte a podržte tlačítko MENU - Na displeji se objeví symbol unit - Krátce stiskněte tlačítko START/STOP - Symbol inch se objeví na displeji - Pro další výběr pokračujte klávesou RESET 3.2b. Změna směru měření Symbol je zobrazen na displeji. Znamená pozitivní směr odečítání. Tj. hodnota se zvýší, je li měříci tyčka zasouvána dovnitř. Symbol displeji. je zobrazen na Znamená negativní směr odečítání. Tj hodnota se sníží je li měřicí tyčka zasouvána dovnitř. Pro další výběr pokračujte klávesou RESET 3.2c. Individuální uzamčení kláves Pro zamknutí či odemknutí jednotlivých tlačítek použijte jejich buď krátké nebo dlouhé stisknutí. Pro uložení nastavení stiskněte tlačítko ON/OFF. Nastavení auto OFF je zobrazeno na displeji.

7 Poznámka: pokud zde nebudete dělat žádné úpravy stiskněte tlačítko RESET. 3.2d. Nastavení funkce auto OFF - Stiskněte krátce tlačítko START/STOP První pozice se rozbliká - Stiskněte krátce tlačítko RESET a rozbliká se druhá pozice - pro změnu hodnot použijte tlačítko START/STOP Maximální hodnota nastavení je 999 minut. Krátce stiskněte tlačítko ON/OFF a hodnota bude uložena Poznámka: pokud zde nebudete dělat žádné úpravy stiskněte tlačítko RESET. Z důvody úspory baterie je doporučováno využívat funkci auto OFF. 3.2e. Nastavení faktoru Krátce stiskněte tlačítko START/STOP. První pozice začne blikat Použijte tlačítko START/STOP pro nastavení číslice. Krátce stiskněte tlačítko RESET Druhá pozice začne blikat Použijte tlačítko START/STOP pro nastavení číslice atd.

8 Po stisku tlačítka ON/OFF bude hodnota uložena. Na dipleji se zobrazí FA-Set Poznámka: pokud zde nebudete dělat žádné úpravy stiskněte tlačítko RESET. 3.2f. Tovární nastavení Krátce stiskněte tlačítko START/STOP FA-Set bliká na displeji max 5 sekund. Pokud během těchto pěti sekund stisknnete tlačítko PRESET, přístroj bude nastaven do továrního nastavení. Režim nastavení menu bude tímto také ukončen. Poznámka: pokud zde nebudete dělat žádné úpravy stiskněte tlačítko RESET Měřicí funkce 3.3a. Aktivace a deaktivace funkce tolerance Stiskněte a uvolněte tlačítko TOL Na displeji se objeví toleranční značky a symbol TOL. Pokud se hodnota nachází nad nebo pod tolerancí zobrazí se šipka. Pokud se značka zobrazující naměřenou hodnotu kryje se značkou tolerance, začne blikat. Poznámka: Blokování funkce tolerance: Stiskněte krátce tlačítko TOL funkce Tolerance bude blokována. Funkce tolerance může fungovat i v souvislosti s hledáním vratného bodu.

9 3.3. MIN/MAX Zvolte dynamickou měřicí funkci: Stiskněte a uvolněte tlačítko MIN/MAX Na displeji se objeví symbol MIN (například pro hledání minimálního vratného bodu při měření dvooubodým dutinoměrem). Pro potvrzení stiskněte a uvolněte tlačítko START/STOP Funkce MIN je nyní aktivována (A) a symbol MIN bliká na displeji. Při nalezení nejnižší hodnoty, bude tato hodnota zobrazena na číselném displeji a na analogové stupnici. (B) Pro deaktivaci funkce MIN stiskněte a uvolněte tlačítko START/STOP Získané hodnoty se zobrazí na displeji. (C ) Je-li připojen datový kabel budou tyto hodnoty zároveň odeslány. Při opětovném stisknutí tlačítka START/STOP bude zahájeno další měření. Stiskněte a uvolněte tlačítko MIN/MAX. Symbol MAX se objeví na displeji. (Zjištění maximální hodnoty). Stiskněte a uvolněte tlačítko START/STOP a funkce MAX bude aktivována. (Symbol MAX blikat na dipleji.) Při nalezení nejvyšší hodnoty, bude tato hodnota zobrazena na číselném displeji a na analogové stupnici. Pro dektivaci funkce MAX stiskněte tlačítko START/STOP získané hodnoty se objeví na displeji a symbol MAX přestane blikat. Je-li připojen datový kabel budou tyto hodnoty zároveň odeslány. Při opětovném stisknutí tlačítka START/STOP bude zahájeno další měření. Při stisknutí tlačítka MIN/MAX se úchylkoměr vrátí do normálního módu měření.

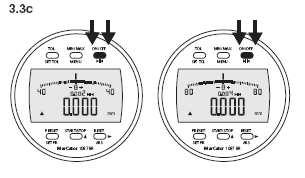

10 Poznámka: Následující funkce jsou blokovány pokud je aktivována funkce MIN/MAX.: 3.3c. Přepínání měřicího rozsahu analogového displeje Stiskněte a podržte tlačítko ON/OFF Při delším stisku tlačítka se hodnoty rozsahu budou měnit. 3.3d. Nastavení hodnoty PRESET Zadání hodnoty PRESET: Stiskněte a držte tlačítko PRESET Na displeji se objeví symbol PRESET a symbol +/- začne blikat na displeji. Stiskem tlačítka START/STOP je možné symbol nastavit na požadovanou hodnotu. Stiskem tlačítka RESET se posunete na další pozici. Opět použijte tlačítko START/STOP pro nastavení číslice. Tento postup opakujte do nastavenípožadované hodnoty. Stiskněte a uvolněte tlačítko PRESET. Symbol PRESET zmizí z displeje a hodnota presetu je uložena a aktivována. směr odečítání. Aktivace hodnoty PRESET. Stiskněte a uvolněte tlačítko PRESET. Přednastavená hodnota se bude jevit na displeji jako skutečná hodnota. Zároveň se na displeji objeví symbol ABS. Ujistěte se, zda je správně nastaven

11 3.3.e.TOL/ Sledování tolerancí Stiskněte a držte tlačítko TOL Symbol SET TOL a se zozsvítí na displeji a symbol +/- začne blikat. To signalizuje, že nastavovací mód pro vrchní toleranci je aktivní. Pomocí tlačítek START/STOP a RESET nastavte požadovanou toleranci. Stiskněte a uvolněte tlačítko SET TOL A stejným způsobem nastavte spodní toleranci. Stiskněte a uvolněte tlačítko SET TOL a funkce tolerance je aktivována. Poznámka: Hodnoty pro toleranci se zadávají jako absolutní hodnoty. Např.: 8±0,025 je zadáno jako: Vrchní tolerance : 8,025 Spodní tolerance: Při chybovém hlášení ERR zkontrolujte zda: Horní tolerance nemá menší hodnotu než spodní tolerance. Toleranční pásmo není větší než 1,6 mm. 4. Hlášení na displeji 4.1 Chybová zpráva ERR Přesvěčte se zda jsou toleranční meze nasteveny správně. 4.2 LOC signalizace uzamčení tlačítek Tlačítka jsou zamčena. 4.3 F Faktor je nastaven Signalizuje aktivní faktor. Viz 3.2e 4.4. Symbol Baterie Baterie je slabá. Vyměňte ji.
